一、资料下载
说明书：https://www.usr.cn/Download/1336.html
设置软件：https://www.usr.cn/Download/383.html
调试助手：https://www.usr.cn/Download/27.html
二、硬件连接

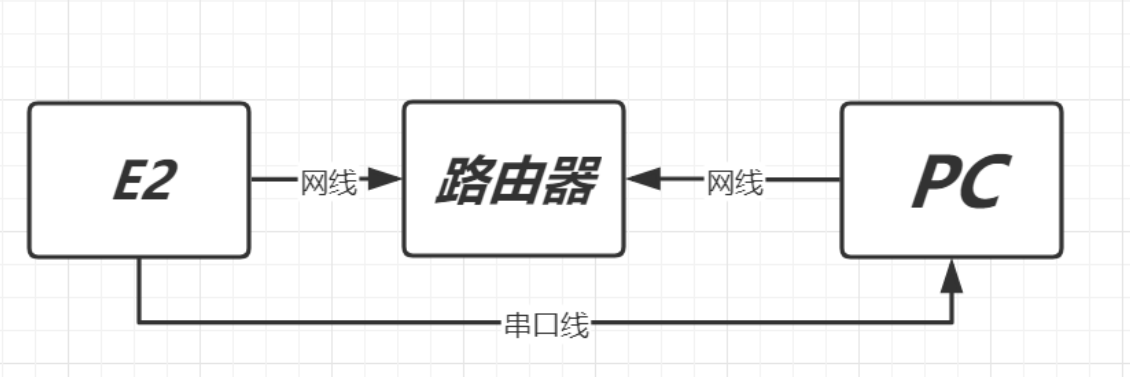

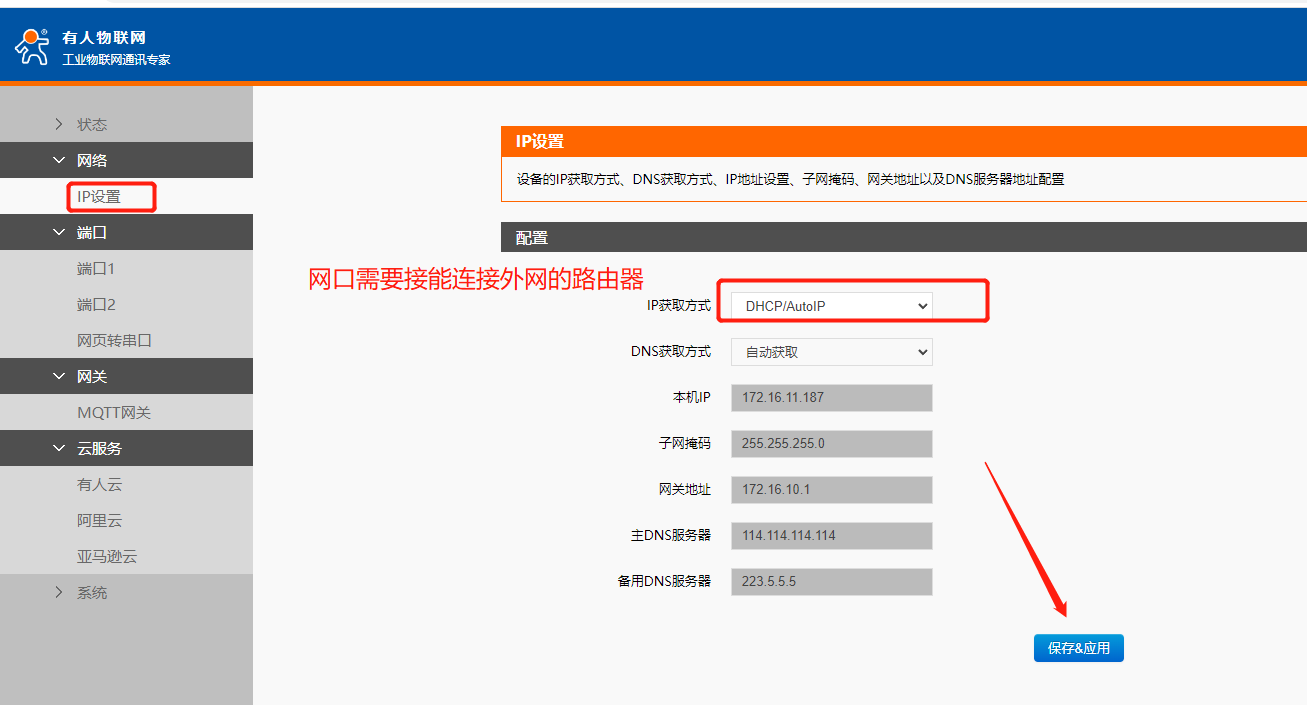

1.DHCP/动态获取IP：

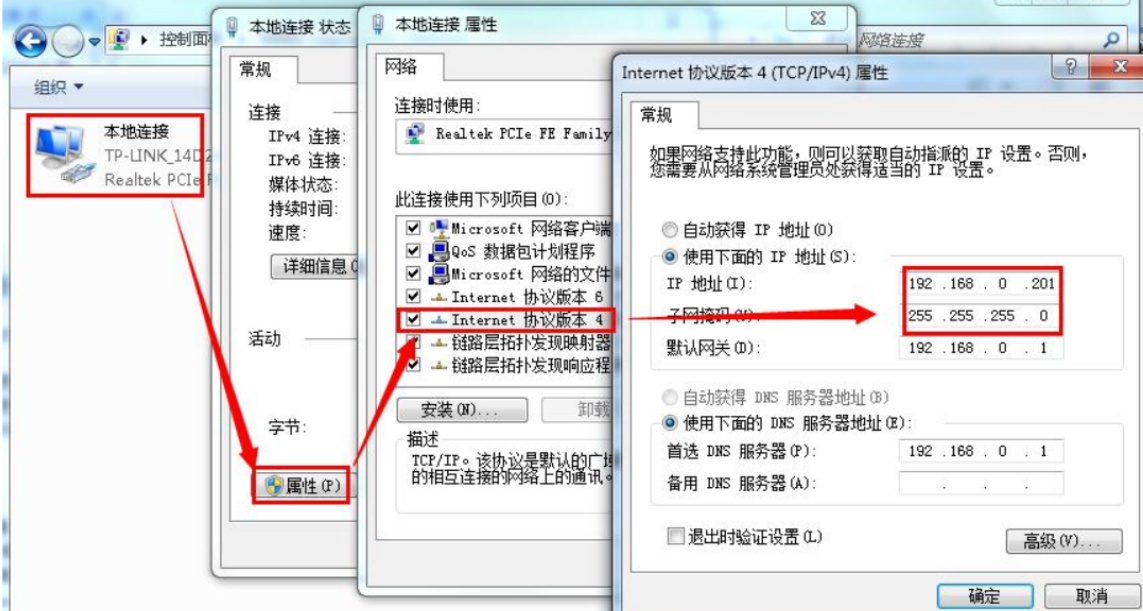

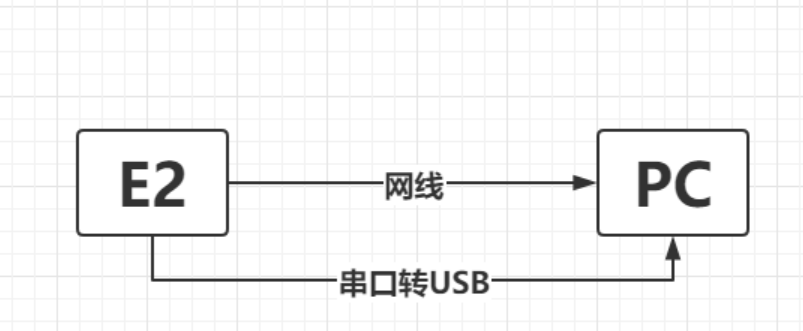

2、电脑设置跟E2同网段静态IP：
必须设置电脑的 IP 为一个静态的与串口转以太网模块E2 的 IP 在同一个网段的 IP，比如：192.168.0.201。
三、测试步骤

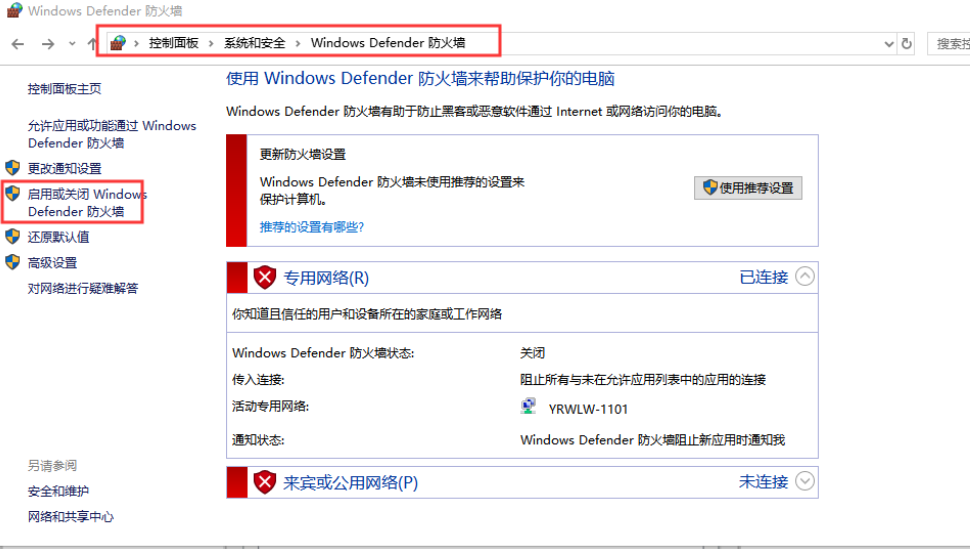

1、按路径：控制面板---网络和Internet--网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

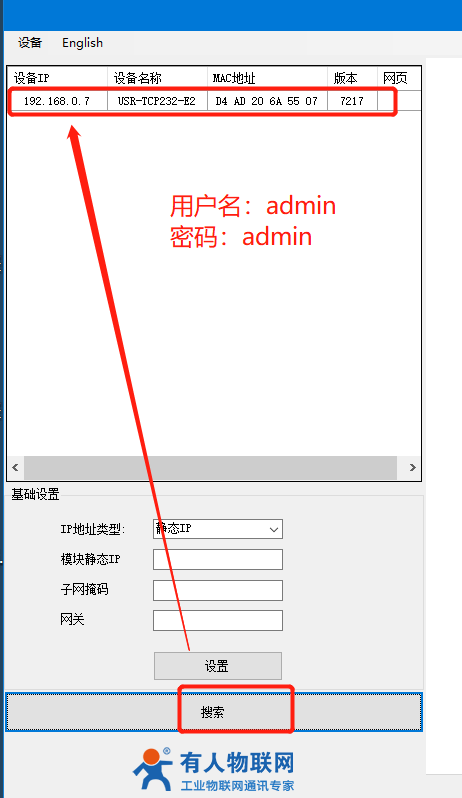

2.打开E2的设置软件H7软件

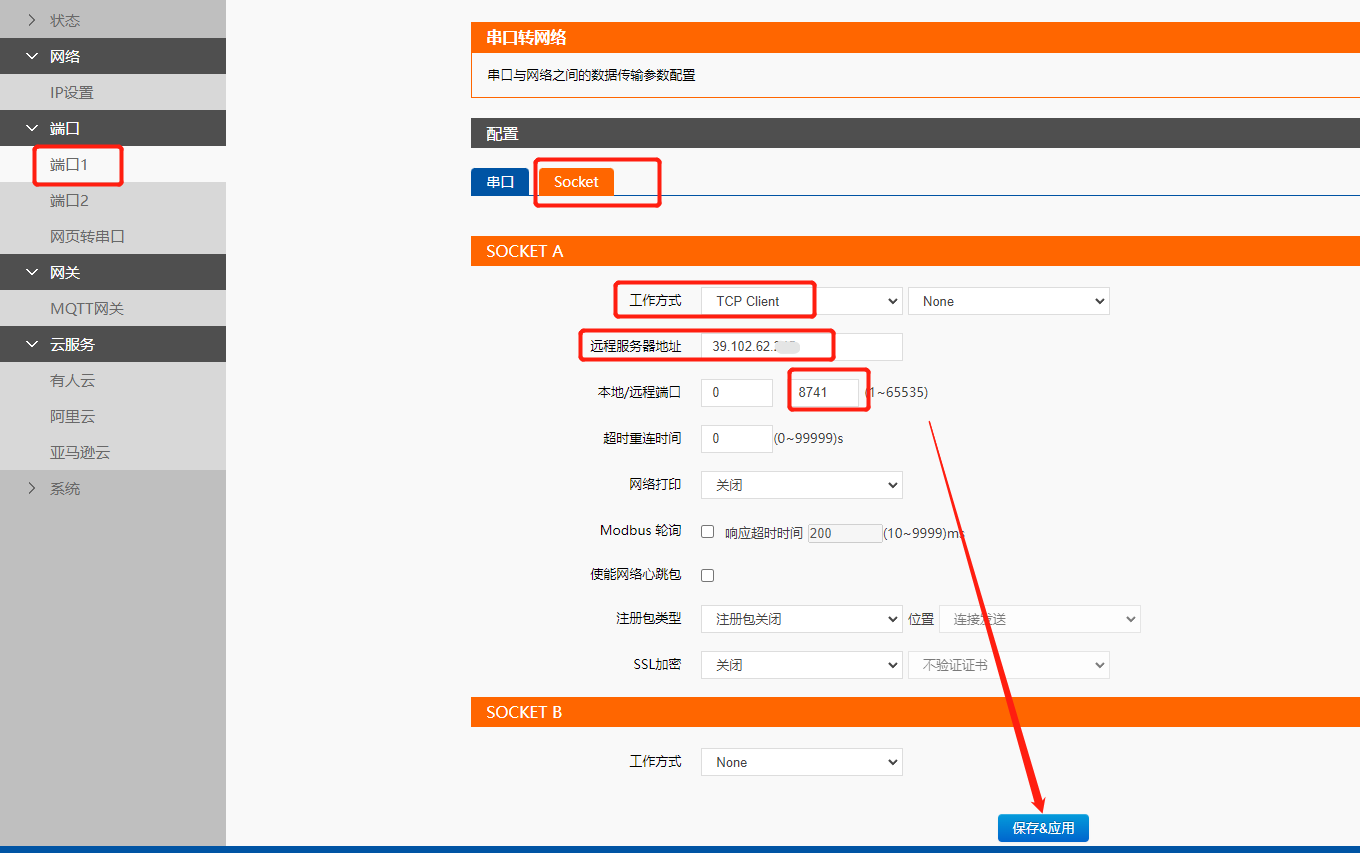

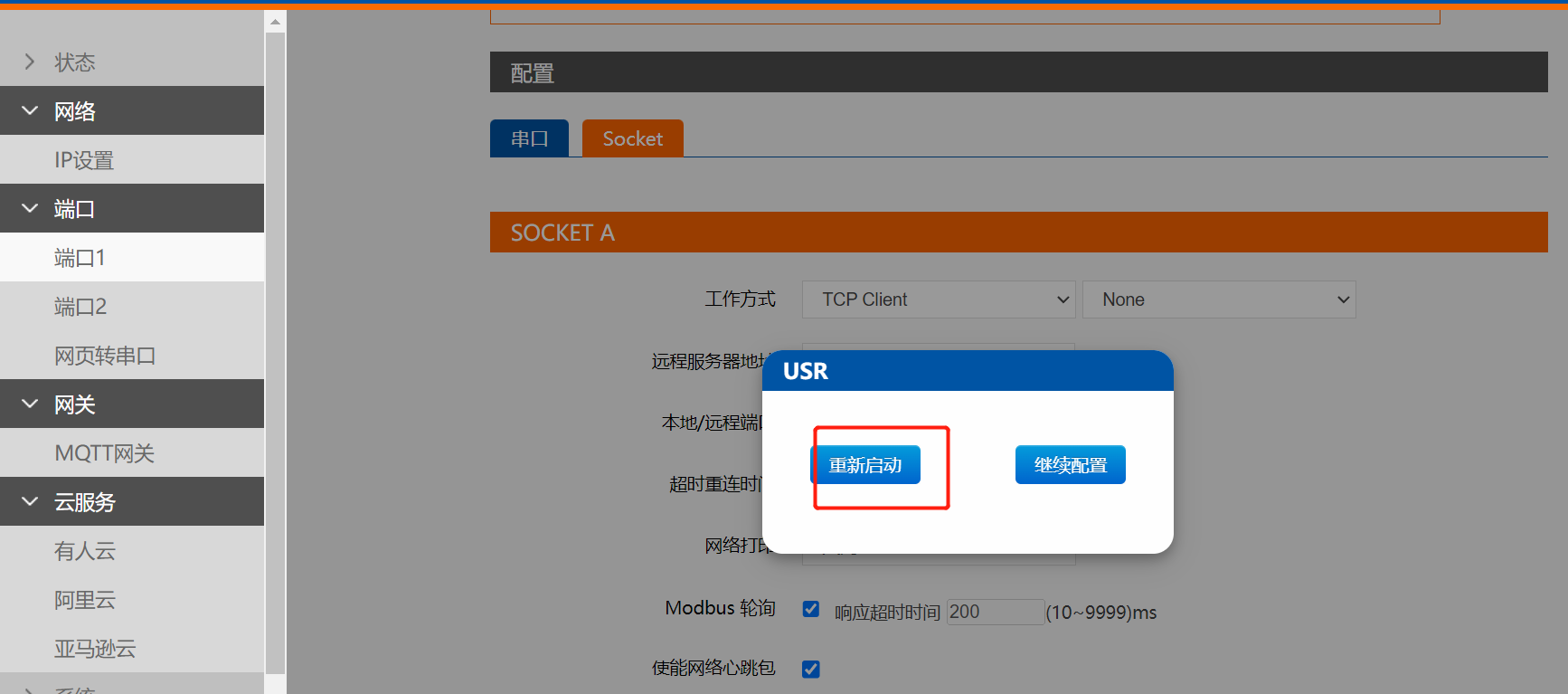

点击“搜索设备”当搜索列表中出现E2的设备后，单击搜索到的设备，查看其配置信息，设置模块的ip，串口参数跟终端保持一致，Socket工作方式选择Tcp client，本地端口0，填写您远程服务器的ip和远远程服务器的端口，然后点击保存应用，最后重启模块。

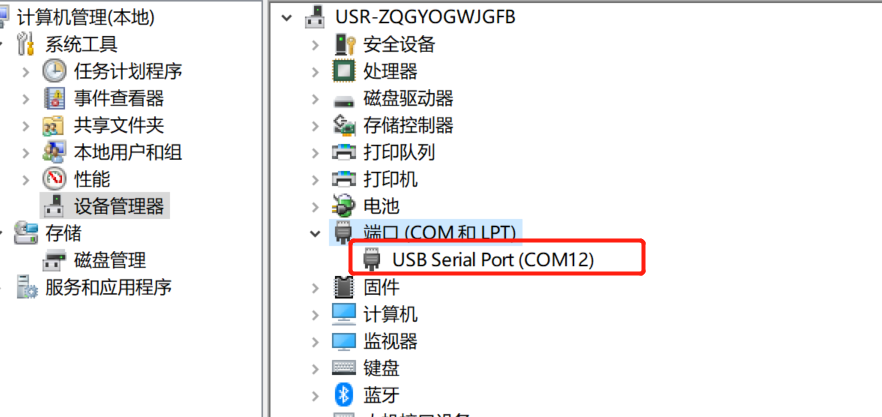

3、E2的串口接串口转usb到电脑，在设备管理器中查看端口信息，确定USR-TCP232-EVB评估板串口使用的串口号，如下图所示电脑端口号为COM12。

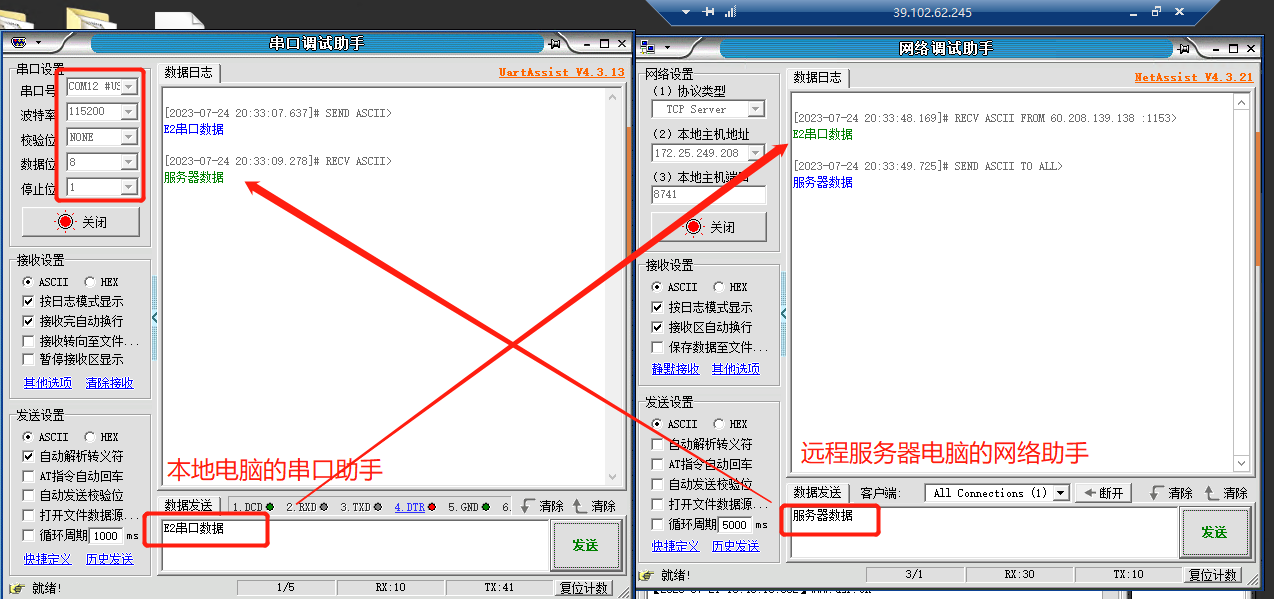

四、数据测试
本地电脑打开串口数据，选择好对应串口参数。
远程服务器打开网络助手，选择好工作方式和端口。
互发送数据测试成功。
五、常见问题解决办法
附件1
E2设备直连电脑使用H7软件找不到怎么办？
答
a. 网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试
b. 检查设备供电是否稳定，可以使用万用表量一下供电电压
c. 检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；
d. 检查电脑设置的IP是否和E2设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,ping E2的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。
附件2
E2通过串口转USB接电脑在电脑上无法传输数据怎么办？
a. 在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复
b. E2串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位
c. 232串口注意线序RX接TX、TX接RX。
d. 485注意线序A接A、B接B。
e. 检查对方服务器端口是否出现被占用的情况
f. 确认服务器类型，我司模块是否支持连接，是否需要开启注册包
撰写人：史玮
