USR-TCP232-E2（H7) modbus 网关功能测试案例
2023-08-24
一、资料下载
说明书：https://www.usr.cn/Download/1336.html
设置软件：https://www.usr.cn/Download/383.html
调试助手：https://www.usr.cn/Download/27.html

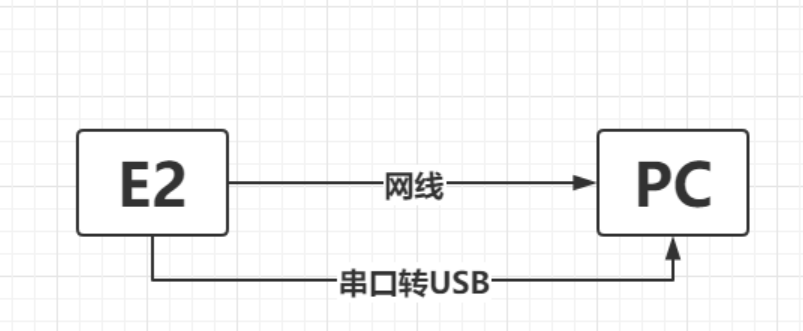

二、硬件连接
1.DHCP/动态获取IP：
2、电脑设置跟E2同网段静态IP：
必须设置电脑的 IP 为一个静态的与串口转以太网模块E2 的 IP 在同一个网段的 IP，比如：192.168.0.201。
三、测试步骤

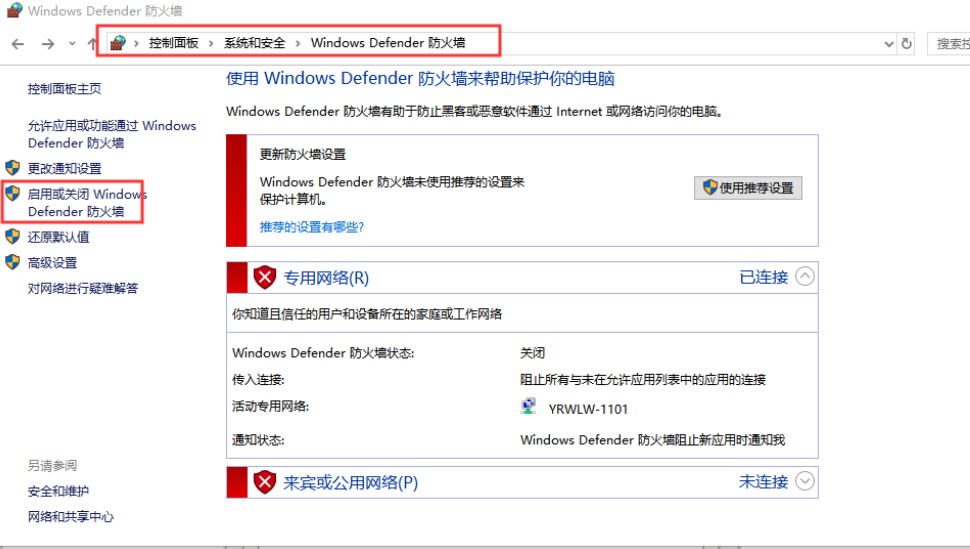

1、按路径：控制面板---网络和Internet--网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。
2.打开E2的设置软件H7软件

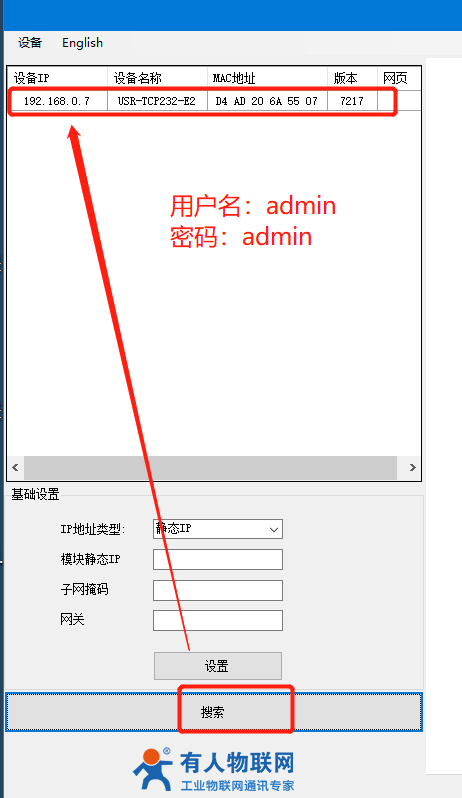

点击“搜索设备”当搜索列表中出现E2的设备后，单击搜索到的设备，查看其配置信息，设置模块的ip需要跟电脑在同网段。（这边是电脑跟E2模块接了同一个路由器，所以选择E2模块DHCP动态获取ip）

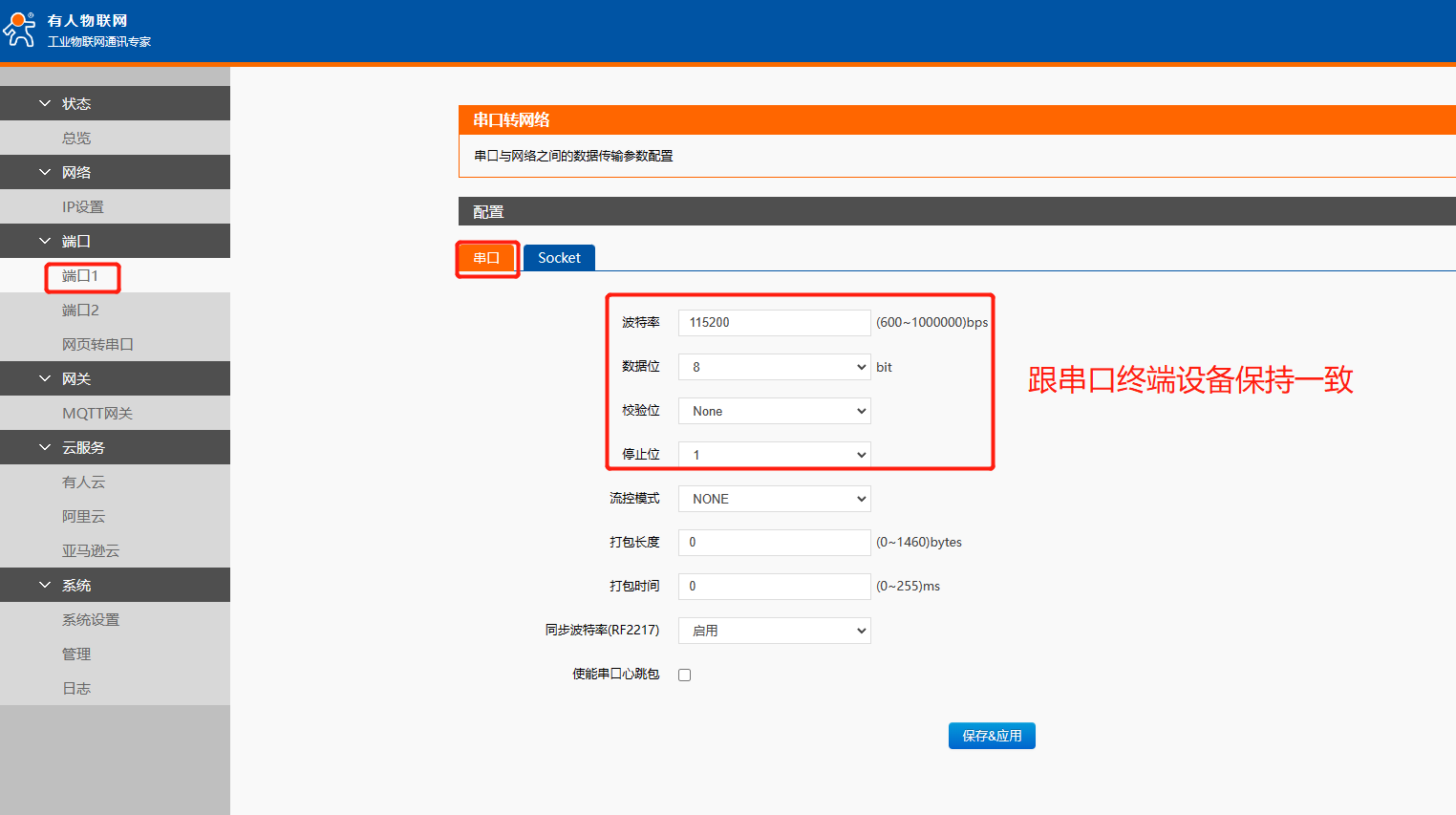

3、设置串口参数跟终端设备保持一致。Socket工作方式选择Tcp server，本地端口23，并开启modbus tcp使能，最后需要保存参数，重启模块。

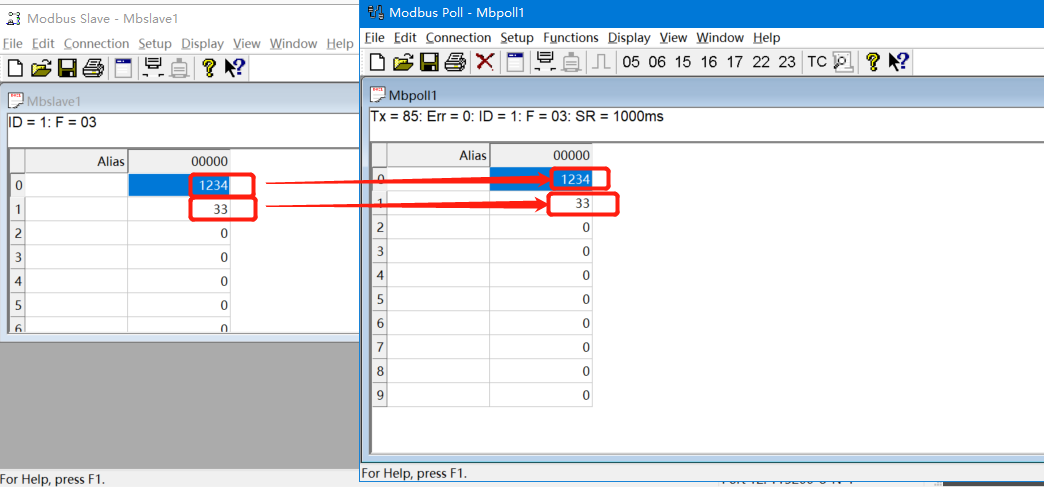

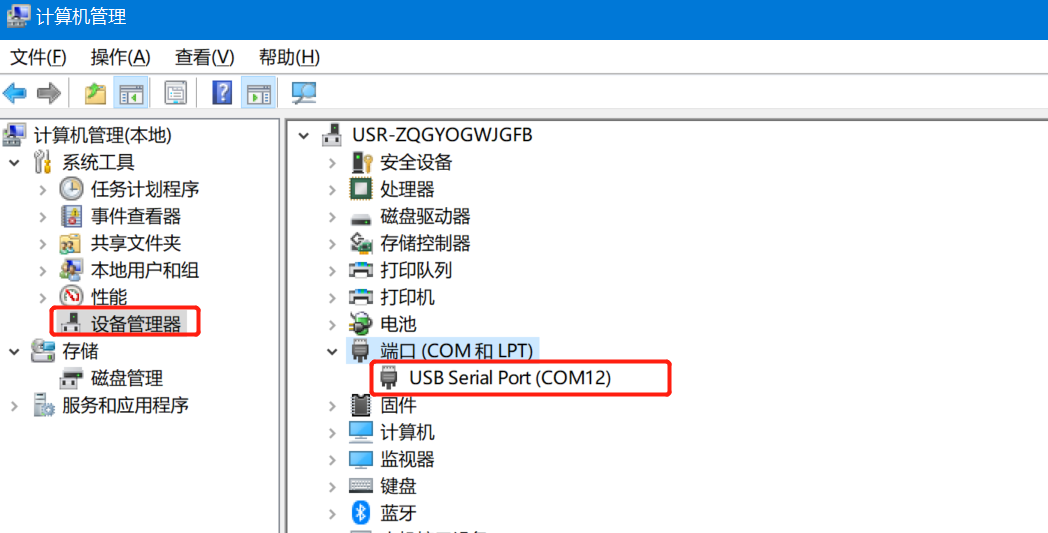

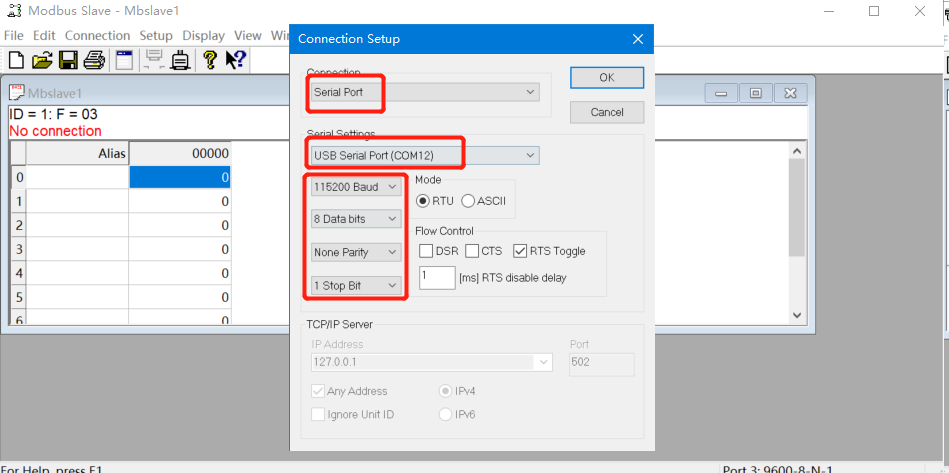

4、E2模块接在EVK评估板上，串口接232转usb到电脑，在电脑设备管理器上生成一个com12.
撰写人：史玮
