一、资料下载
说明书：https://www.usr.cn/Download/1336.html
设置软件：https://www.usr.cn/Download/383.html
调试助手：https://www.usr.cn/Download/27.html
二、硬件连接

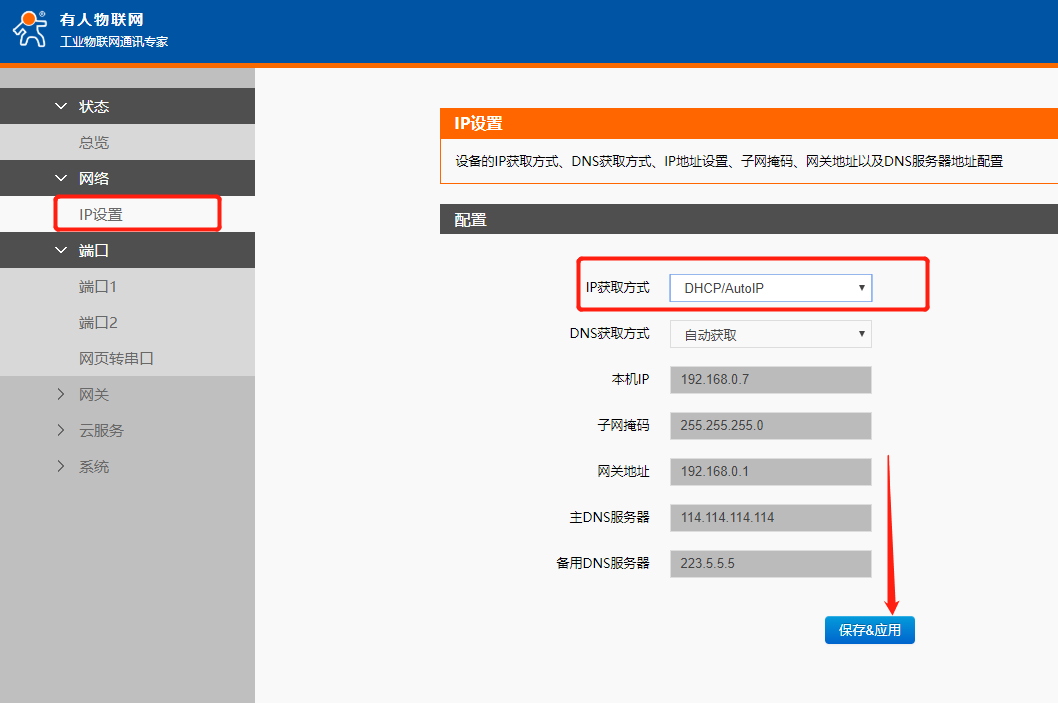

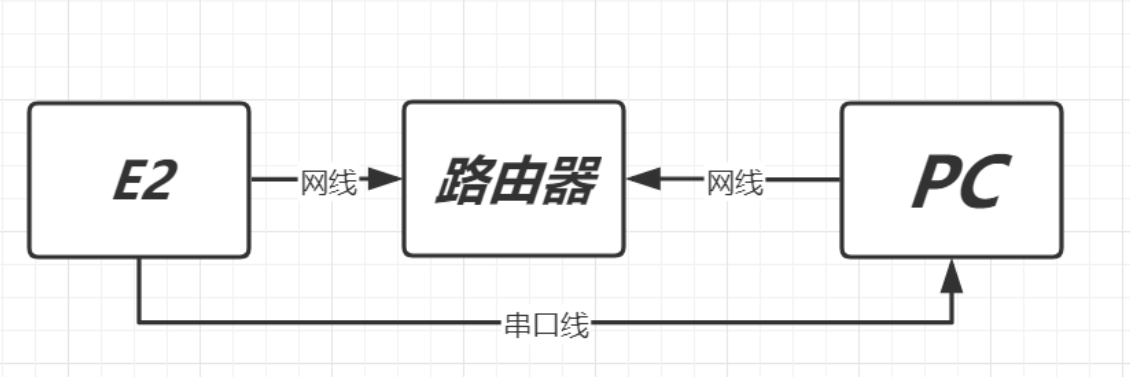

1.DHCP/动态获取IP：

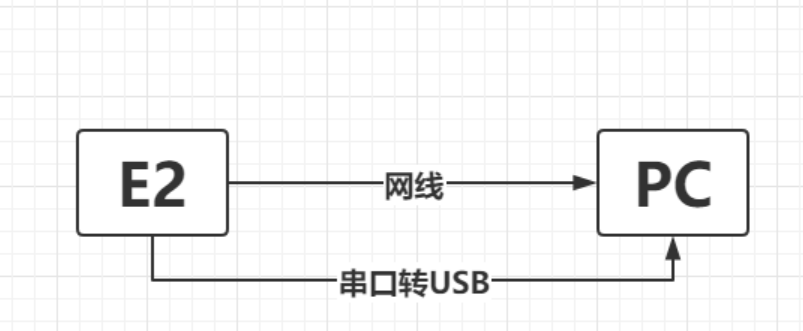

2、电脑设置跟E2同网段静态IP：

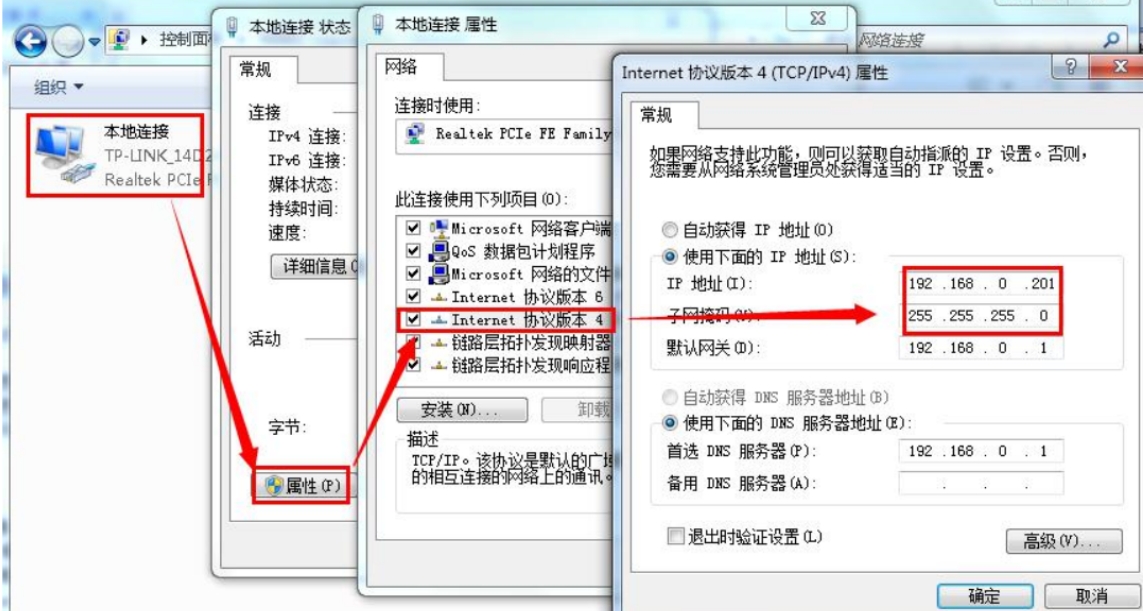

必须设置电脑的 IP 为一个静态的与串口转以太网模块E2 的 IP 在同一个网段的 IP，比如：192.168.0.201。
三、测试步骤

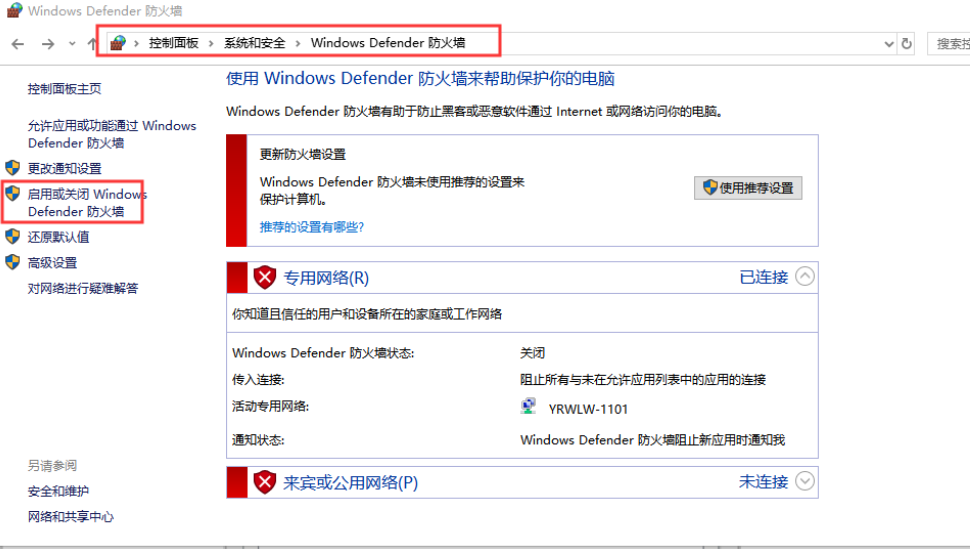

1、按路径：控制面板---网络和Internet--网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。

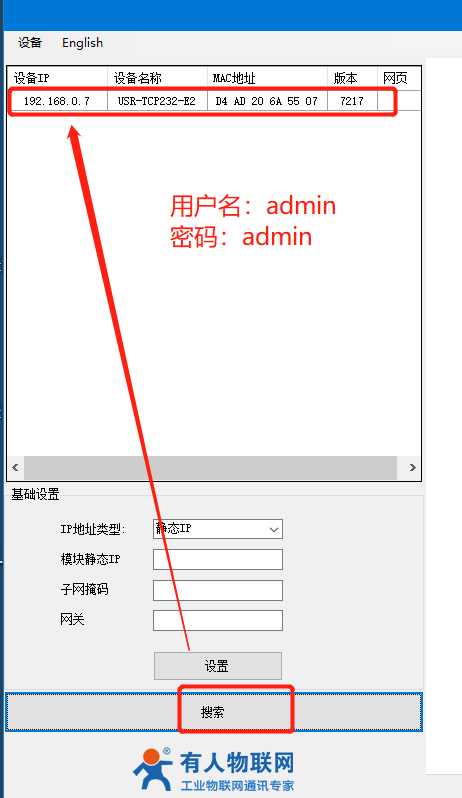

2.打开E2的设置软件H7软件

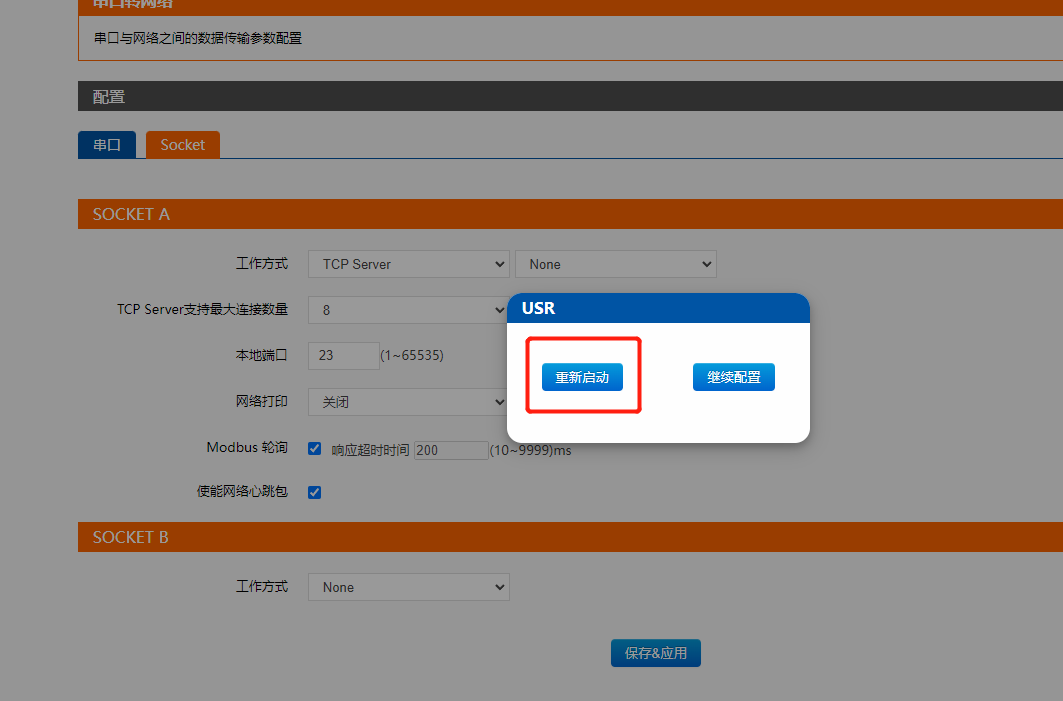

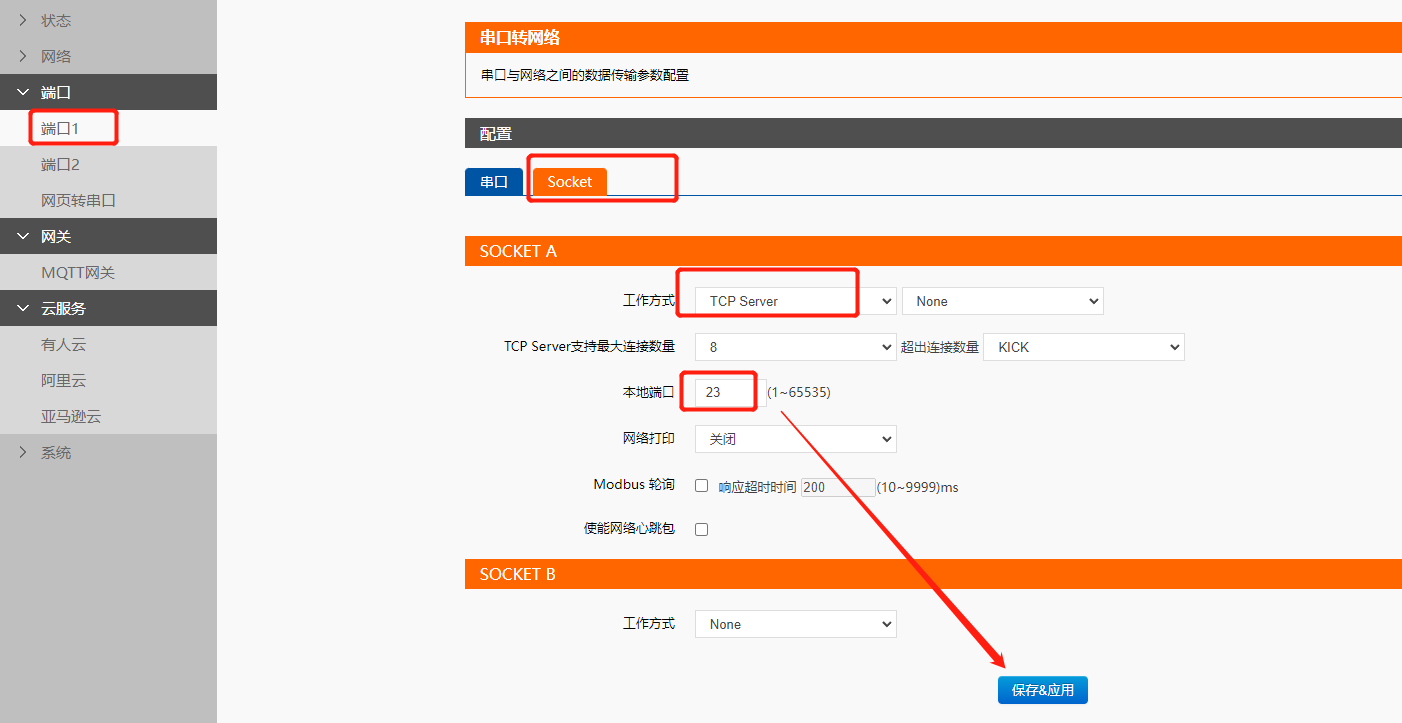

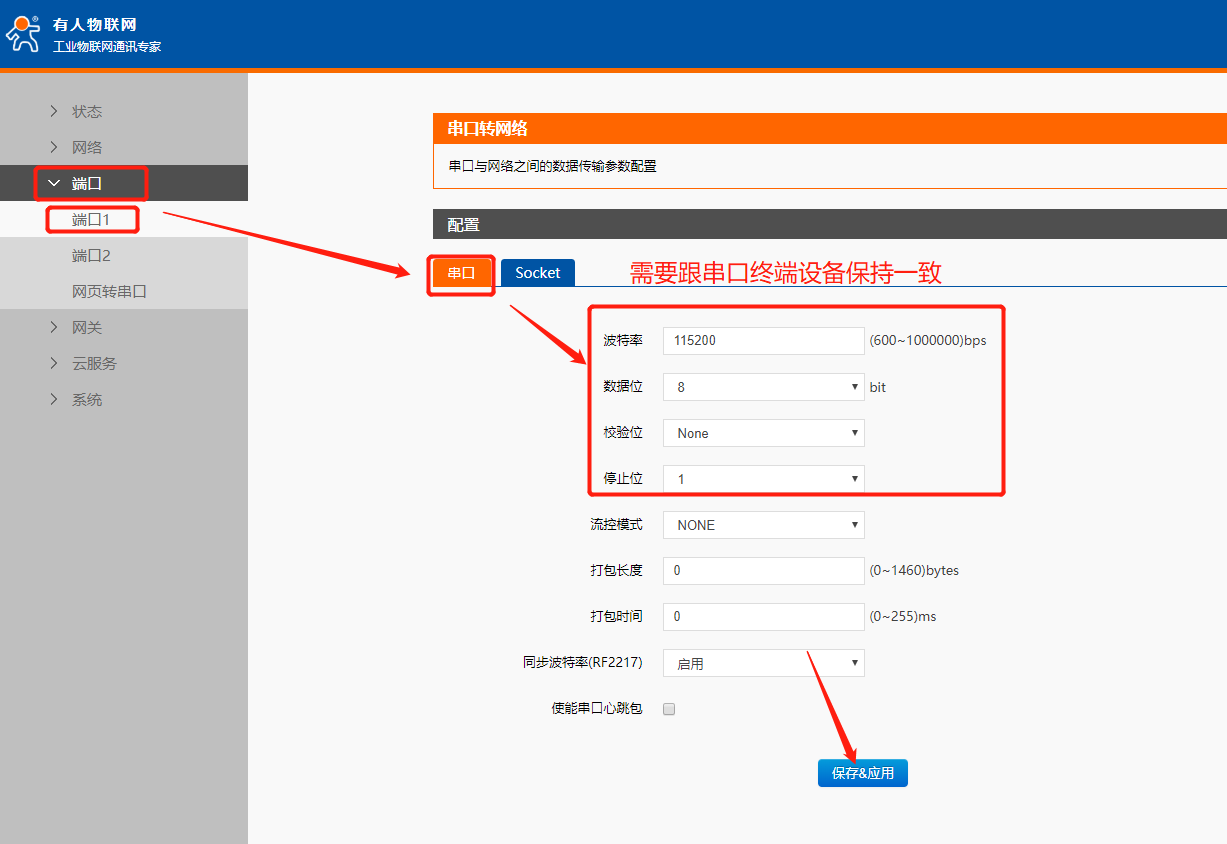

点击“搜索设备”当搜索列表中出现E2的设备后，单击搜索到的设备，查看其配置信息，设置模块的ip，串口参数跟终端保持一致，Socket工作方式选择Tcp server，本地端口23，点击端口设置保存参数。
3、E2的串口接串口转usb到电脑，在设备管理器中查看端口信息，确定USR-TCP232-EVB评估板串口使用的串口号，如下图所示电脑端口号为COM12。
四、数据测试

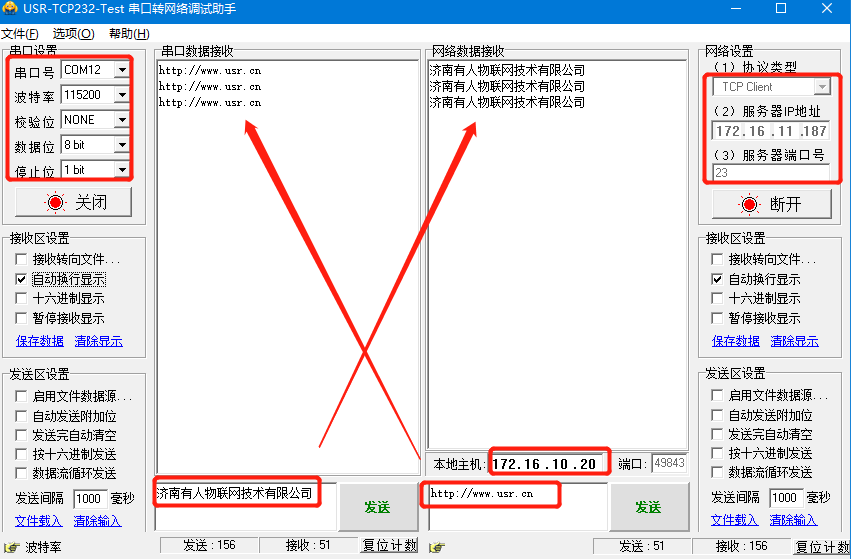

电脑打开串口调试助手，选择好对应的串口参数。
网络调试助手选择Tcp client，服务器ip填E2的ip，服务器端口填E2的本地端口。
互相发数据测试互通。
五、常见问题解决办法
附件1
E2模块直连电脑使用H7软件找不到怎么办？
答：
1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试
2、检查设备供电是否稳定，可以使用万用表量一下供电电压
3、检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；
4、检查电脑设置的IP是否和E2设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,PING E2的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。
附件2
E2和网络端调试助手无法建立TCP链接怎么办？
答：
1、E2做TCP server 电脑关闭防火墙，禁用其他网卡
2、E2做TCP server，设置本地端口1-65535，电脑软件设置TCP client远程服务器地址填写E2设备本机IP地址，远程端口号填写E2设备本地端口号
附件3
串口端网络端互发数据不通怎么办？
答：
1、检查串口线是否正常，要TX接RX,RX接TX，G接G
2、串口调试助手串口参数和E2模块串口参数设置一致
撰写人：史玮
