分类 |
参数 |
数值 |
硬件参数 |

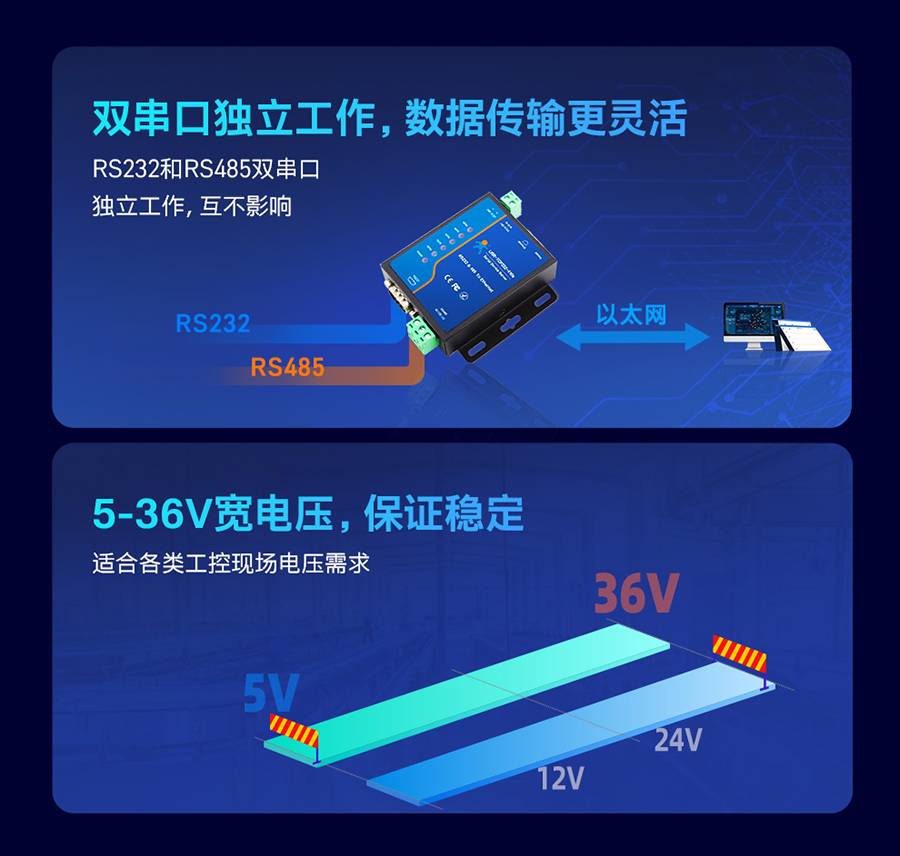

工作电压 |
DC 5.0~36.0 V |
工作电流 |
59.7mA @12V |
|
尺寸 |
82.5*86*25mm(L*W*H)(不含端子、挂耳) |
|
安装方式 |
挂耳 |
|
工作温度 |
-40~85℃ |
|
储存温度 |
-40~105℃ |
|
工作湿度 |
5%~95% RH(无凝露) |
|
存储湿度 |
5%~95% RH(无凝露) |
|
其他硬件 |
接地螺丝*1 reload按键*1 |
|
指示灯 |
POWER,WORK,232TX,232RX,485TX,485RX |
|
通信接口参数 |
网口规格 |
RJ45、10/100Mbps、交叉直连自适应 |
网口数量 |
1个 |
|
串口规格 |
RS232:DB9针式;RS485:3线(A+,B-,GND) |
|
串口数 |
2路串口(232/485可同时使用) |
|
串口波特率 |
600-230.4K(bps) |
|
数据位 |
7、8 |
|
校验位 |
None、Even、Odd |
|
流控 |
RS232:RTS/CTS、XON/XOFF RS485:XON/XOFF |
|
RS485上下拉电阻 |
2.2KΩ |
|
防护参数 |
静电防护 |
空气 8KV,接触 6KV |
浪涌干扰度测试 |
串口网口回路1KV 电源回路2KV |
|
电快速脉冲群 |
串口网口回路1KV 电源回路2KV |
|
软件功能 |
网络协议 |
IP、TCP、UDP、ARP、ICMP、IPV4、DHCP、DNS |

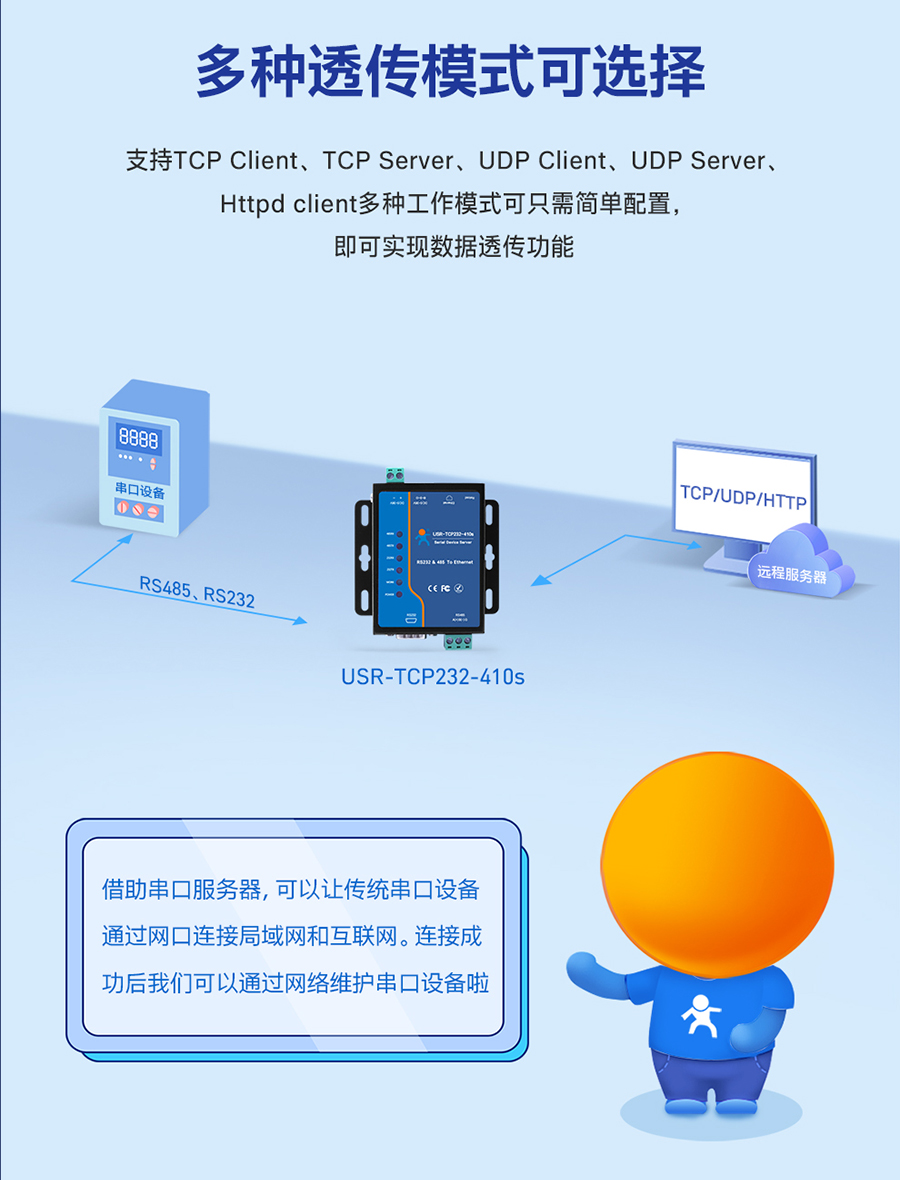

工作模式 |
TCP server,TCP client,UDP server,UDP client,Httpd Client |
|

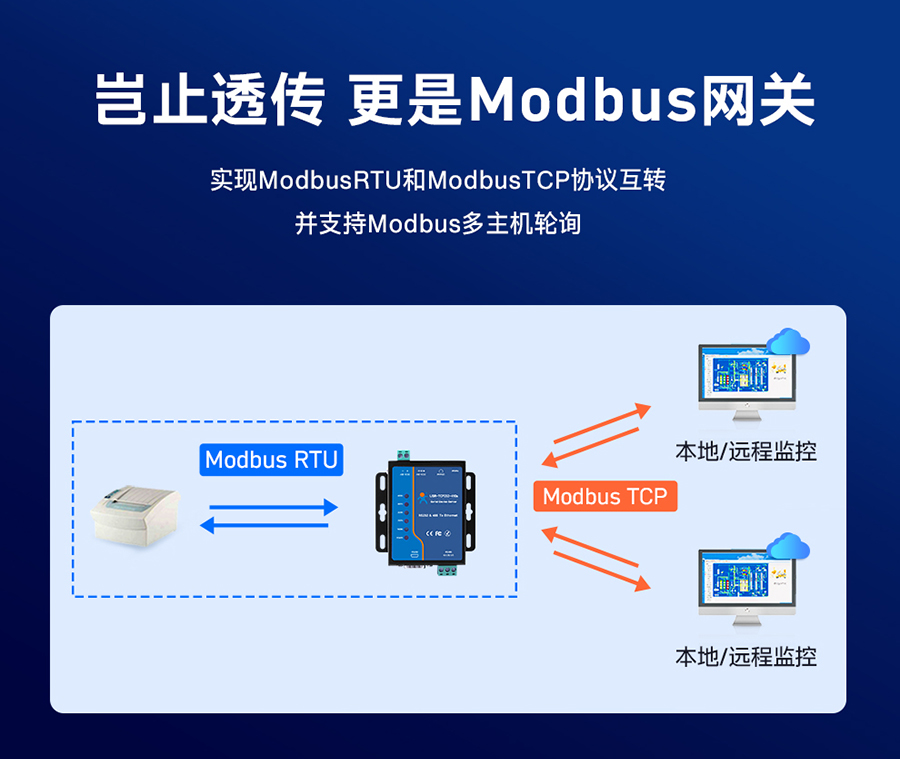

Modbus网关 |
支持 |
|
网页转串口 |
支持WebSocket通信方式的网页转串口 |
|
UDP组播 |
支持 |
|
配置方式 |
配置软件、AT指令配置、网页配置 |
|
串口缓存 |
动态缓存、按包缓存 例:包长为10Byte时可缓存371包即3.71KB 包长为1460Byte时可缓存10包即14.6KB |
|
网口缓存 |
48Kbyte |
