USR-TCP232-410S串口做主机MODBUS网关功能示例

一、资料下载

USR-TCP232-410S 说明书下载链接：https://www.usr.cn/Download/799.html

USR-TCP232-410S 规格书官网下载链接：https://www.usr.cn/Download/417.html

USR-TCP232-410S AT指令集官网下载链接：https://www.usr.cn/Download/1155.html

USR-TCP232-410S 设置软件官网下载链接：https://www.usr.cn/Download/230.html

网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

MODBUS SLAVE和MODBUS POLL软件可以百度下载。

二、硬件连接

1、所需物品

USR-TCP232-410S 产品 1台

12V电源适配器 1个

超五类网线 1根

笔记本电脑 1台

USR-RS485串口线1条

2、硬件连接

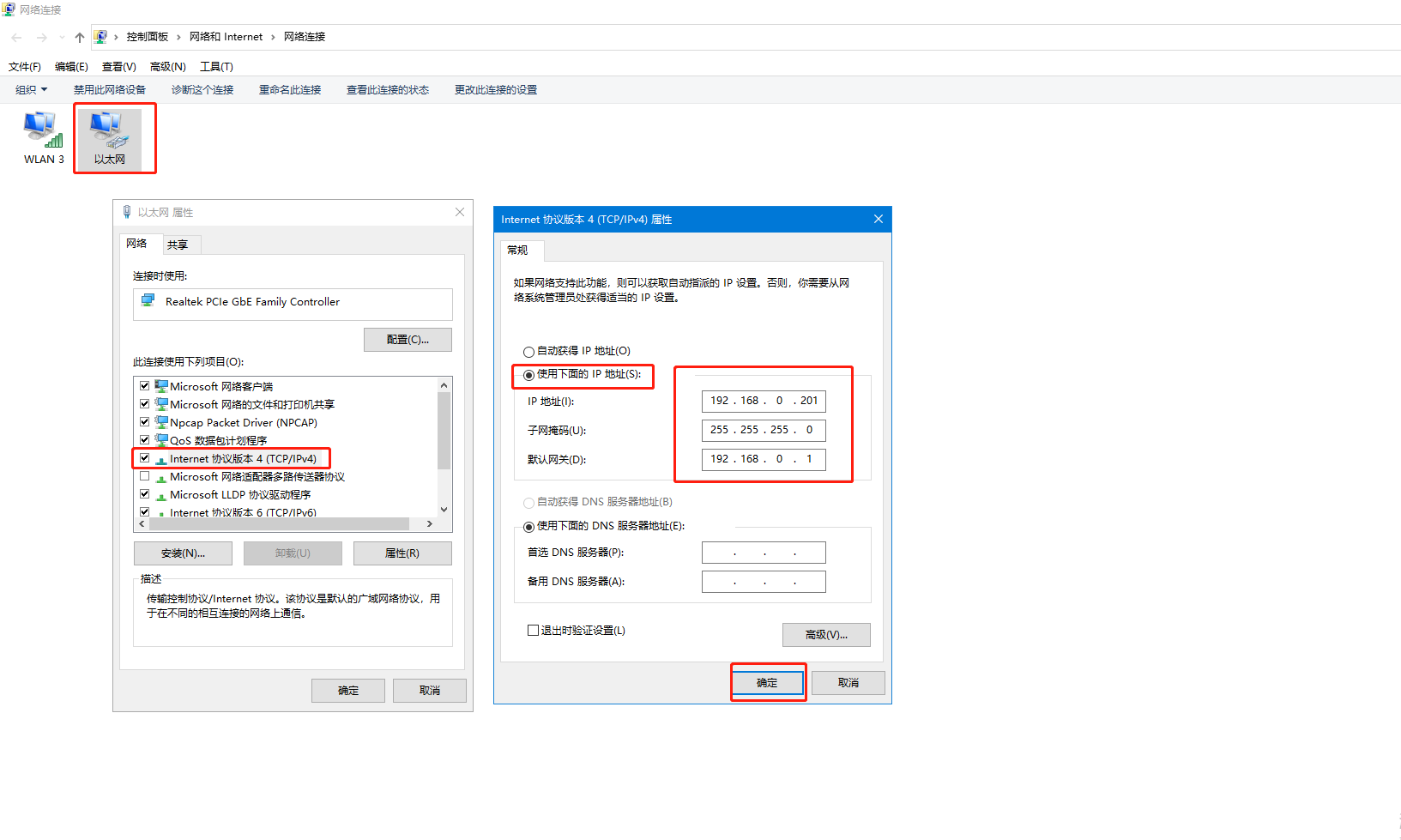

USR-TCP232-410S 网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网，串口1的485串口接USB-RS485串口线，然后产品接12V电源适配器上电。

电脑提前下载打开M4设置软件和网络调试助手。

电脑关闭防火墙，禁用其他网卡。

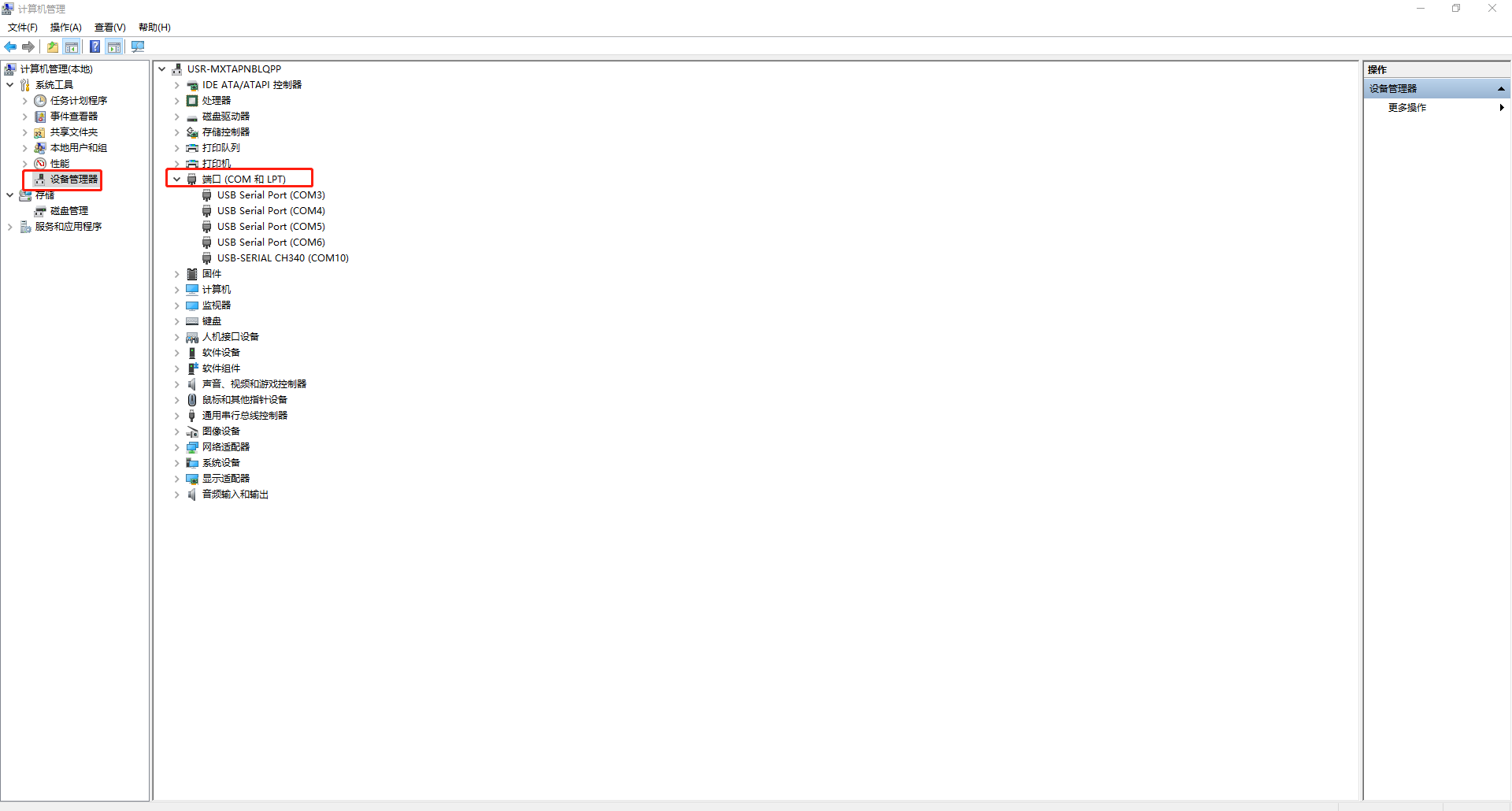

3、确认串口线的串口号

三、USR-TCP232-410S参数设置

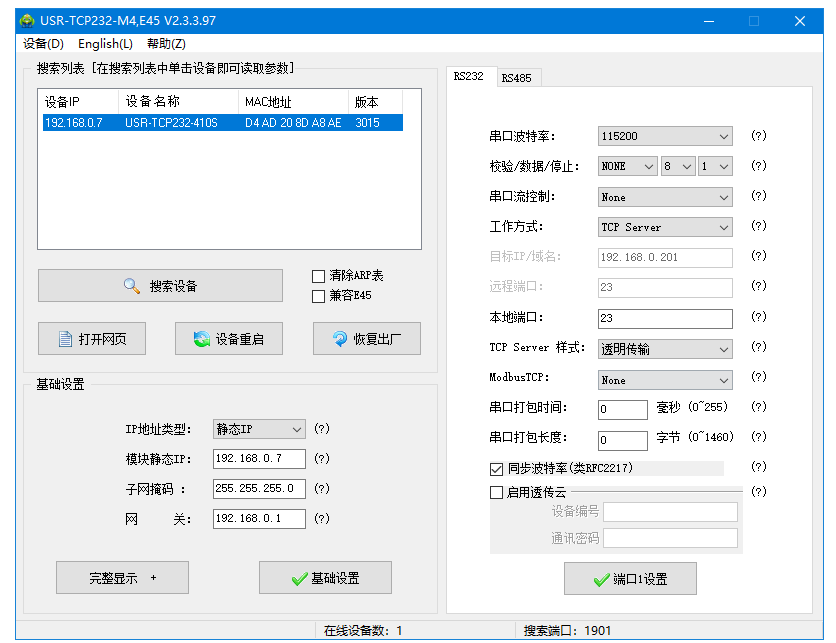

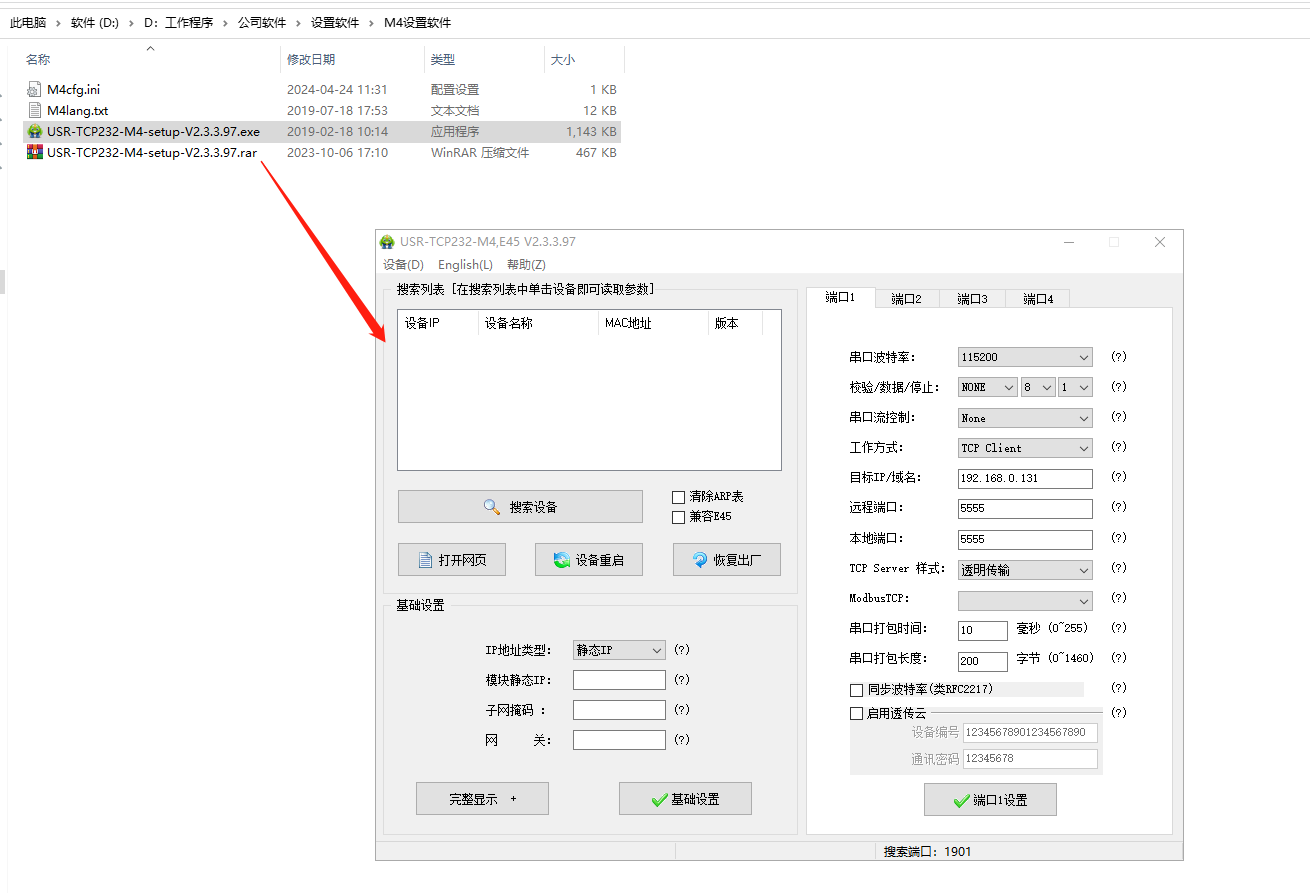

1、局域网搜索USR-TCP232-410S IP

USR-TCP232-410S和电脑网线直连，打开M4软件，搜到USR-TCP232-410S的IP。用户名和密码都是admin。

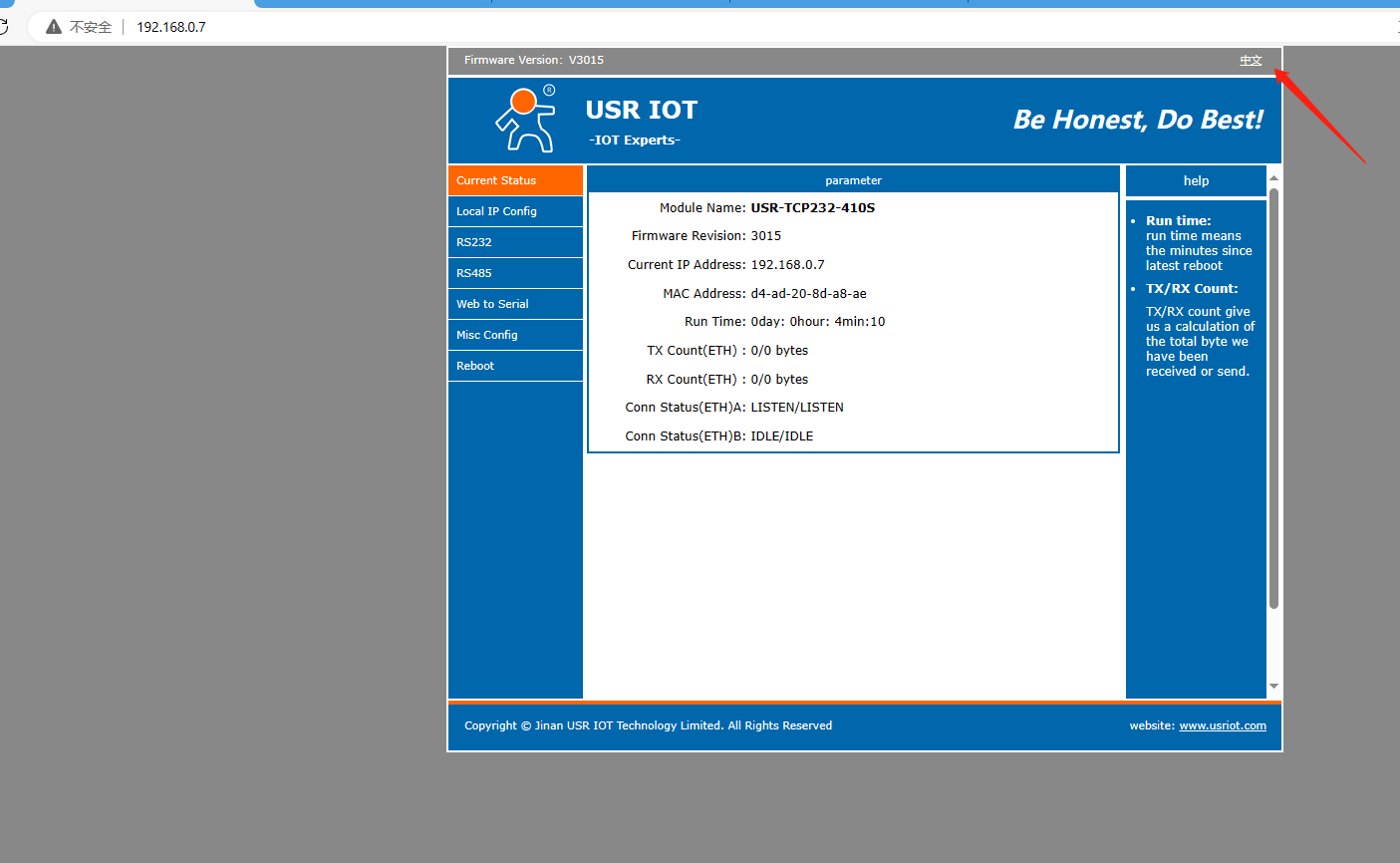

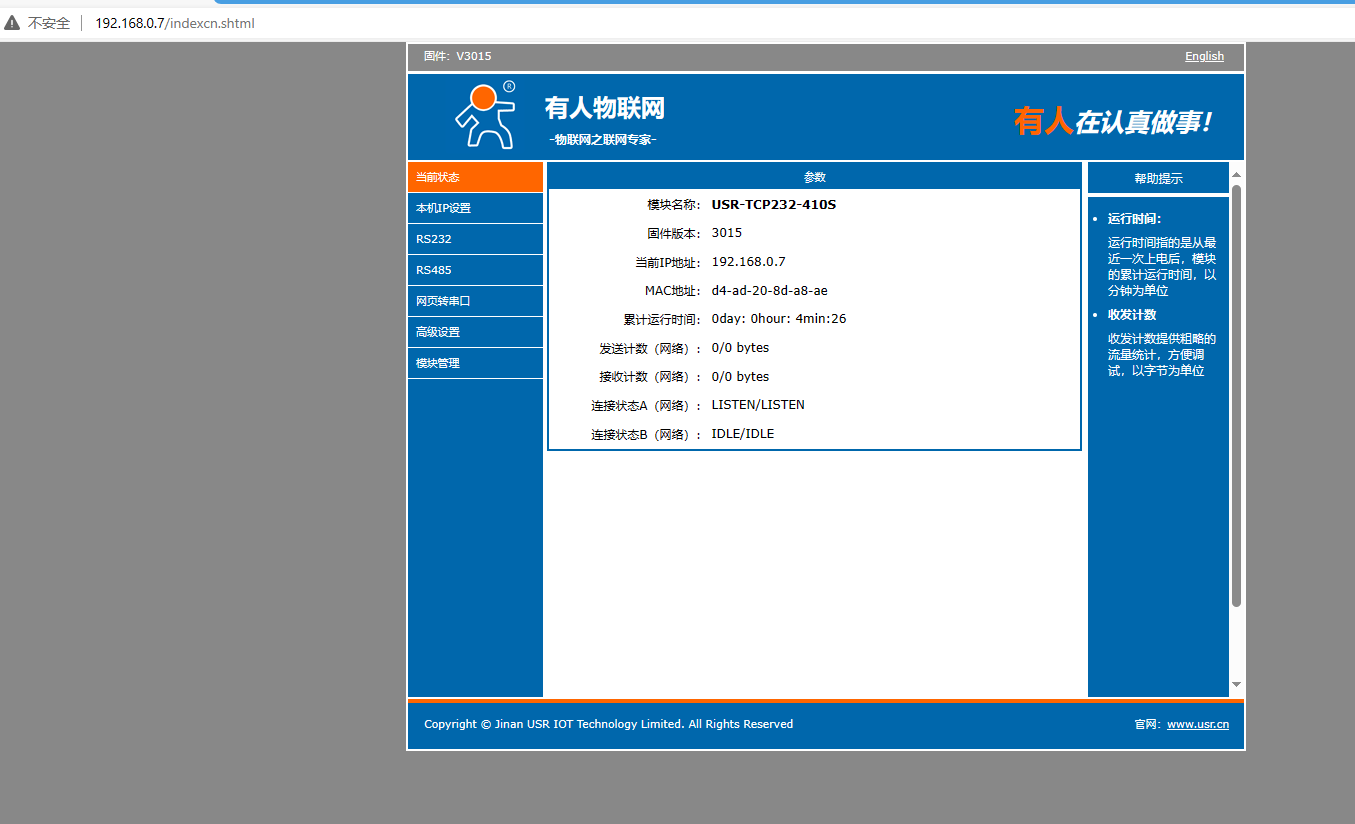

2、USR-TCP232-410S网页切换中文显示

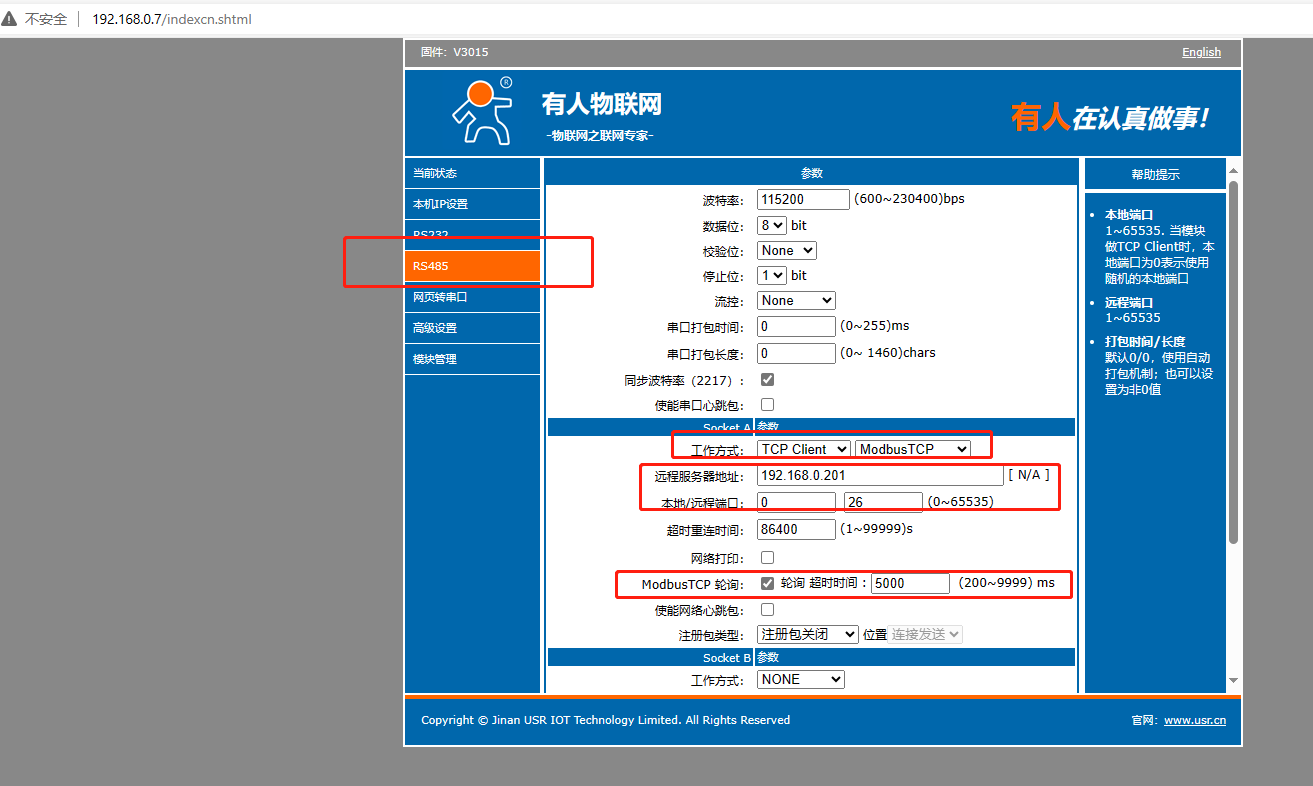

3、设置端口1参数

（1）RS485串口参数波特率是默认115200，NONE，8,1

（2）Socket A参数设置：

工作方式：TCP client 后面的NONE改为Modbus TCP

远程服务器地址(填连接的电脑IP）：192.168.0.201

远程端口：26

Modbus 轮询功能勾选，响应超时时间设置5000ms

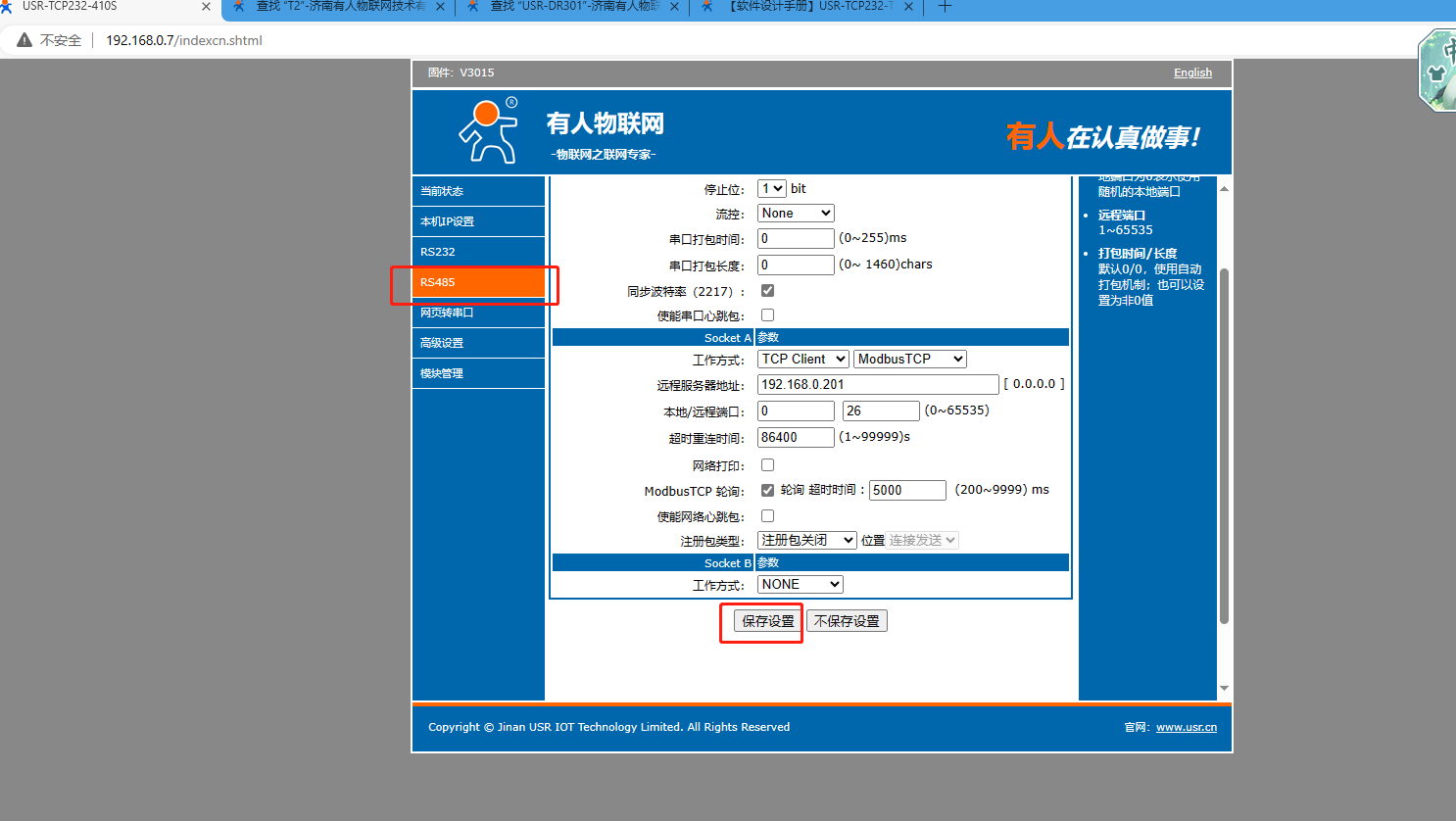

（3）点击保存设置。

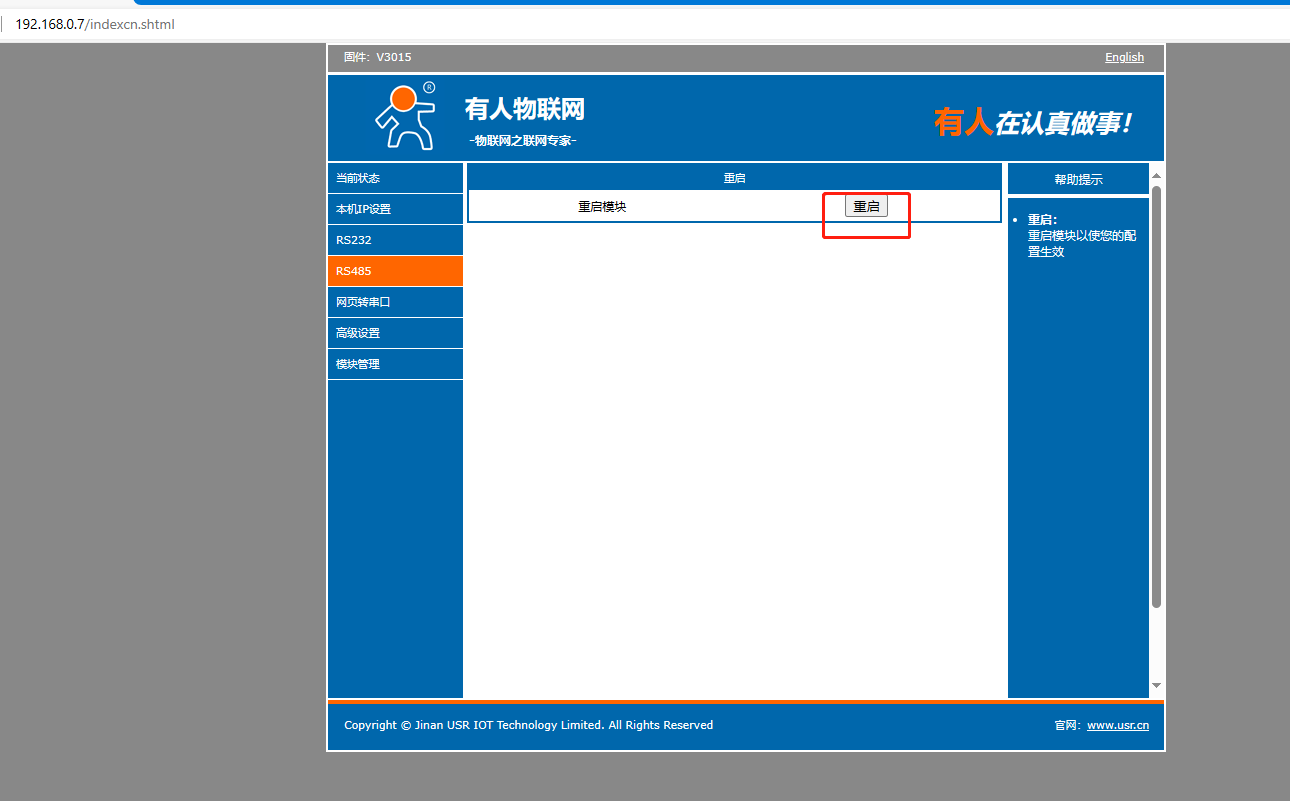

（4）最后点击重启

四、MODBUS软件设置

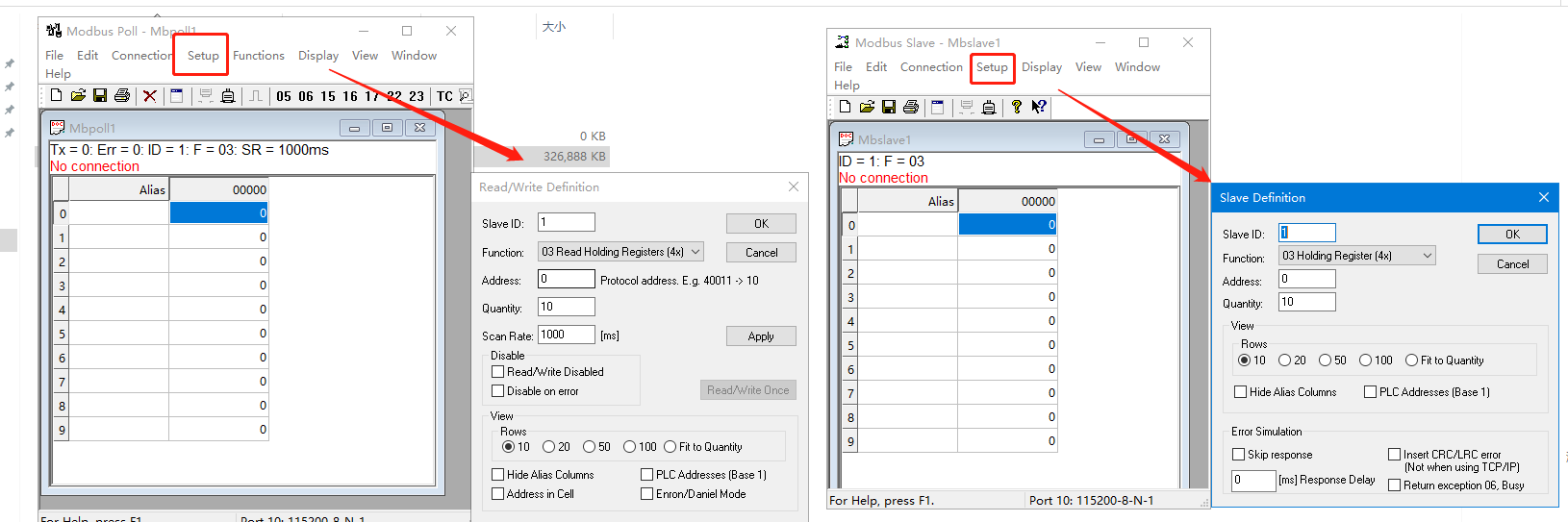

1、MODBUS软件的 Setup设置

（1）在USR-TCP232-410S串口线接的电脑上安装Modbus Poll软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：10（从起始地址开始寄存器地址数量）

Scan Rate：1000ms（采集周期1s）

（2）打开MODBUS SLAVE软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：10（从起始地址开始寄存器地址数量）

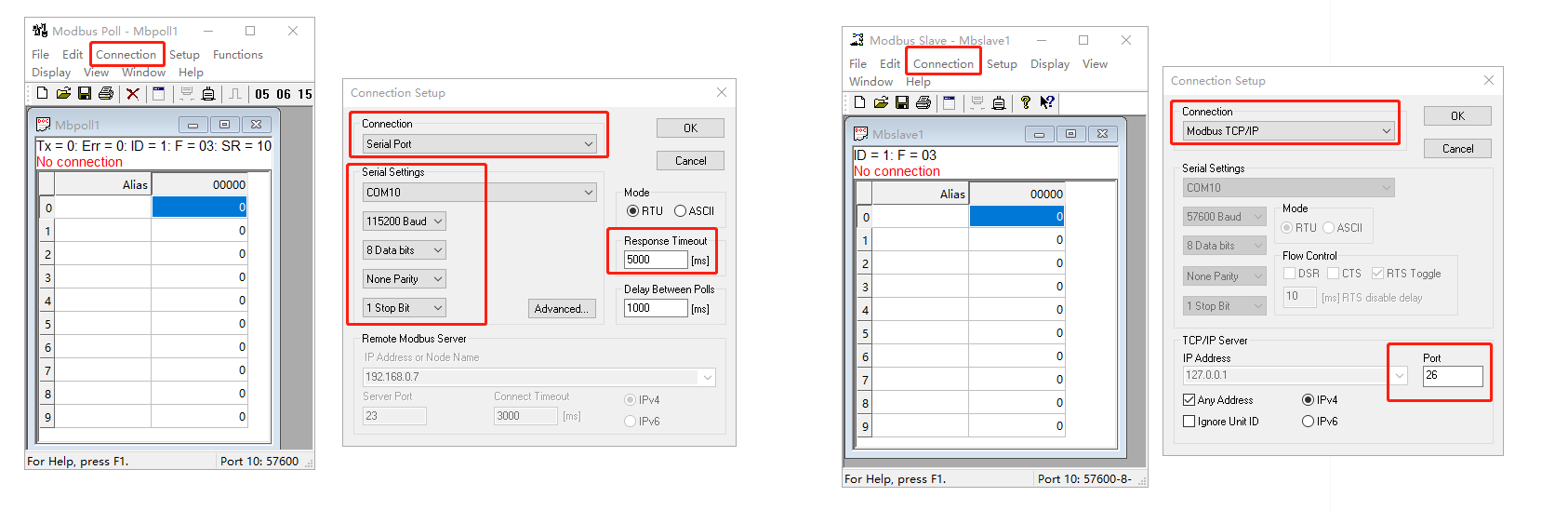

2、MODBUS软件的 Connection设置

（1）Modbus Poll软件，点击Connection，选择Serial Port，选择对应的COM口COM10，对应USR-TCP232-410S的串口参数115200，最后点击OK。

（2）Modbus Slave软件，点击Connection，选择Modbus TCP/IP，Port端口26。最后点击OK。

五、协议转换通讯测试

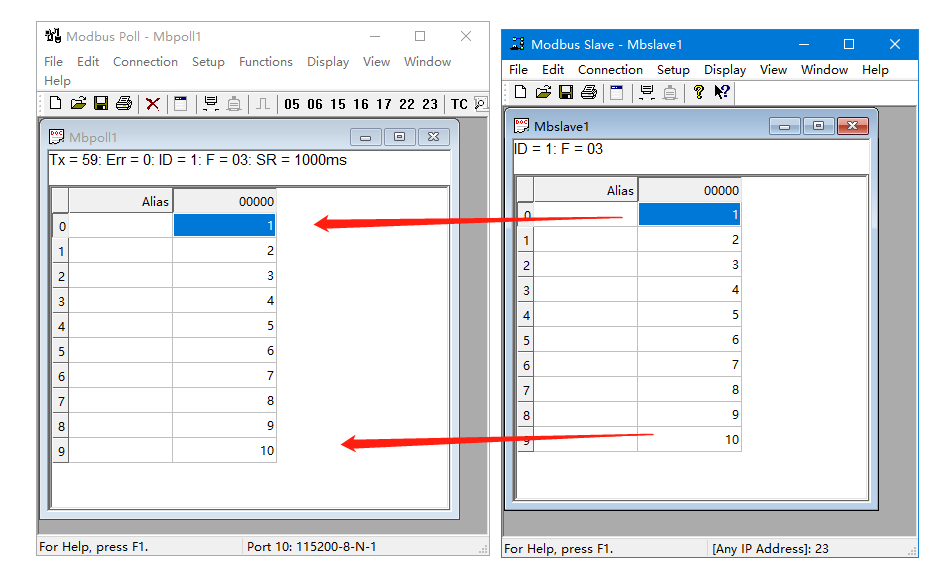

1、改变MODBUS SLAVE寄存器地址里面的数据，对应寄存器地址的MODBUS POLL软件可以正常读取。

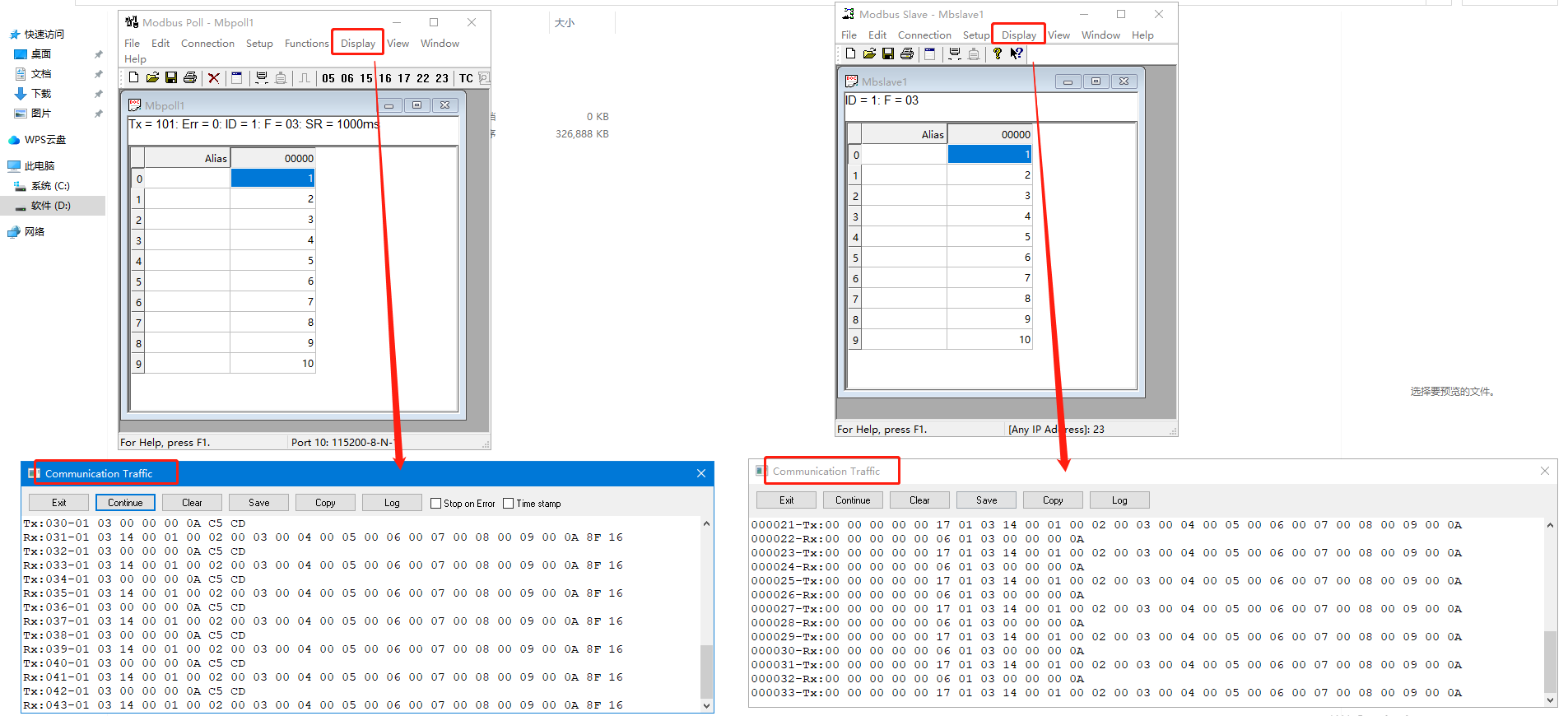

2、数据监控，MODBUS POLL和MODBUS SLAVE，都点击Display,找到Communication Traffic，点开就可以看到后台数据。

MODBUS POLL软件端是MODBUS RTU协议格式数据，MODBUS SLAVE软件端是MODBUS TCP协议格式数据。

编写人：金志方 编写日期：2024-05-16

审核人：金志方 审核日期：2024-05-16

订正版本：V1.0 订正内容：初稿
