USR-TCP232-410S(HB)基本测试案例
一、 资料下载
1 说明书：https://www.usr.cn/Download/1154.html
2、设置软件：https://www.usr.cn/Download/383.html
3、串口调试助手：https://www.usr.cn/Download/27.html
4、虚拟串口软件：https://www.usr.cn/Download/31.html
二、准备工作
1、USR-TCP232-410S产品 数量1个
2、电源适配器 12V/1A 数量1个
3、网线 数量1根
4、电脑 数量1台
5、USB-RS232串口线 数量1条
三、硬件连接
将410s串口通过USB转232串口线与PC相连接，通过网线将410S的网口 和PC 的网口相连接。测硬件连接无错误后，接入我们配送的电源适配器，给410S供电。
四、参数设置
1、电脑设置
（1）关闭防火墙:按路径：控制面板——>网络和Internet——>网络和共享中心到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。410S默认IP地址192.168.0.7，所以将电脑本地连接IPv4设置成192.168.0.XX的静态IP。
（2）检查USB-RS232串口号

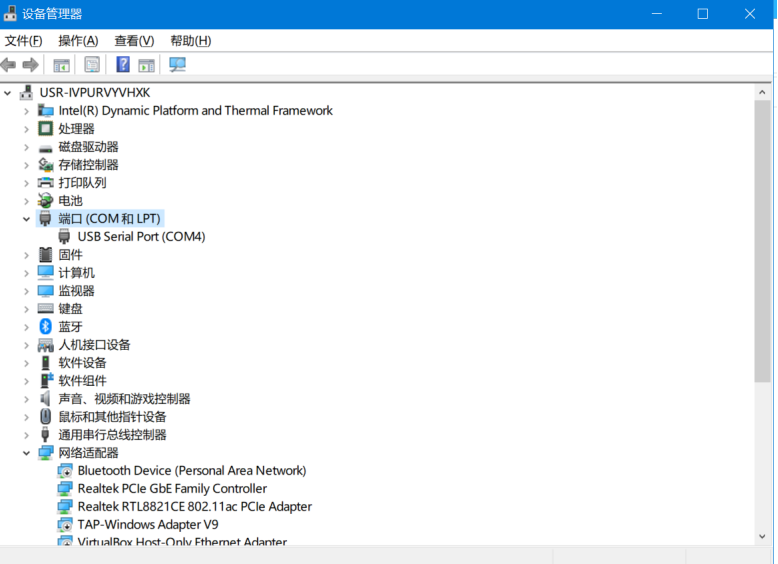

点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS232串口线的COM口号，有人测试电脑是COM4。电脑打开串口调试助手

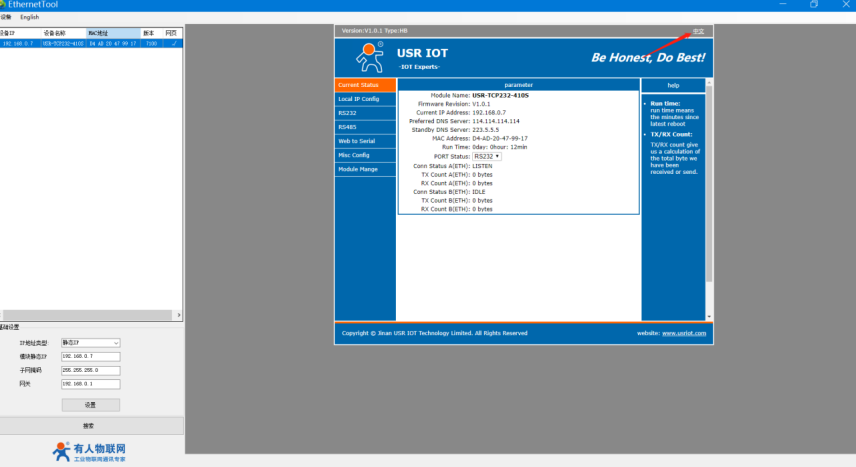

2、打开H7设置软件，点击搜索设备，点击选中。双击IP地址，输入用户名admin，密码admin，进入410s的内置网页。点击右上角切换至中文模式。
五、数据调试
1、RS232工作方式TCP server通讯测试

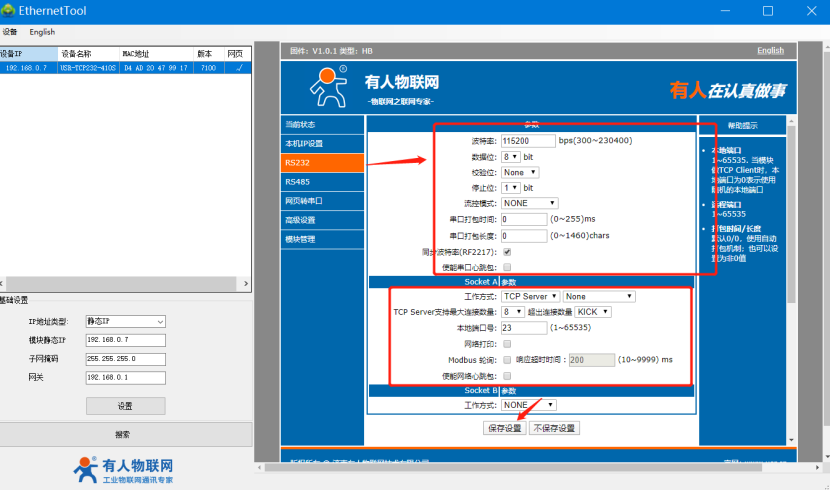

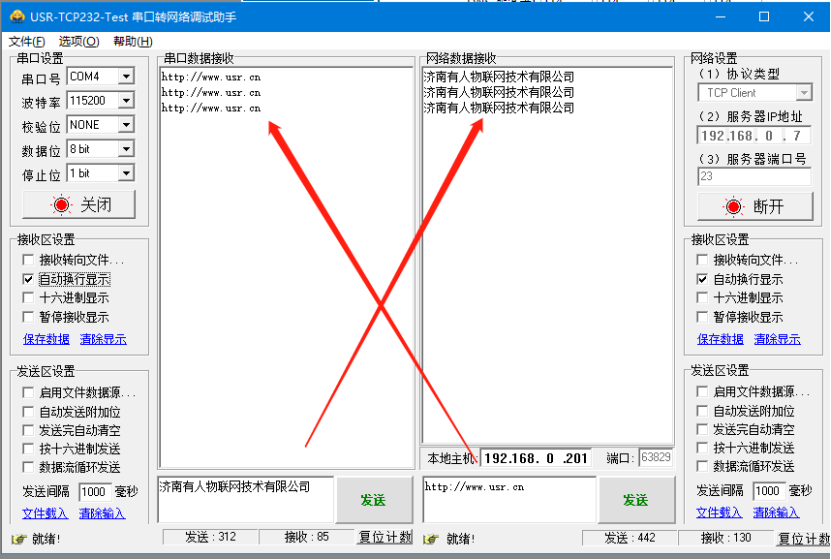

410s做TCP server，设置本地端口号，点击保存设置，设备重启生效。电脑下载串口网络调试助手，左侧用COM口打开，串口参数和RS232串口参数保持一致，波特率、数据位、停止位、校验位。右侧用TCP client打开，服务器IP填410S的IP，服务器端口填410S的端口23。网络助手点击连接，有连接对象之后，测试串口和网络之间的数据传输。

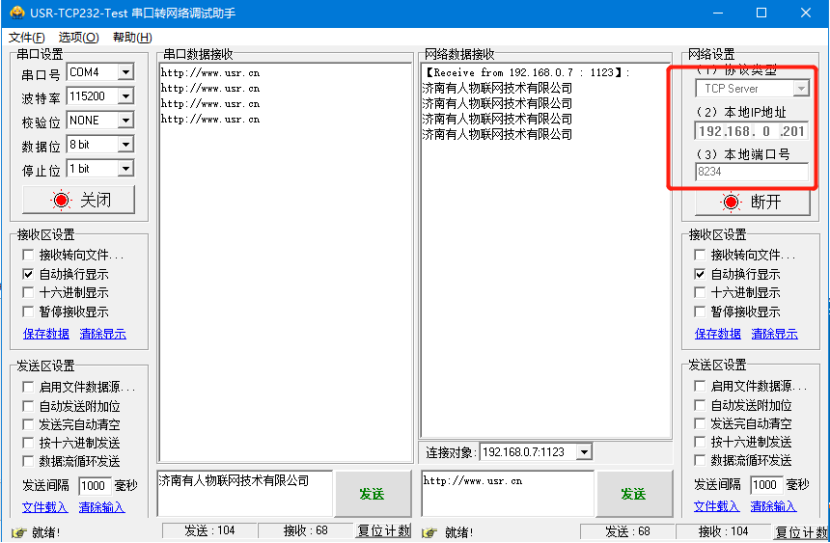

2、RS232工作方式TCP client通讯测试
