两台USR-W630s 无线连接实现STA串口从机到AP网口的MODBUS转换示例

一、资料下载

USR-W630s 说明书官网下载链接：https://www.usr.cn/Download/1441.html

MODBUS SLAVE软件和MODBUS POLL软件，百度自行下载

二、硬件连接

1、所需物品

USR-W630s 产品 2个

12V电源适配器 2个

USB-RS232串口线 1条

超五类网线1条

笔记本电脑 1台

2、硬件连接

AP的USR-W630s LAN口网线直连电脑，电脑本地网卡动态获取IP，电脑下载安装MODBUS POLL软件模拟MODBUS TCP主机。

STA的USR-W630s 232串口接USB-RS232串口线到电脑USB口，电脑下载安装MODBUS SLAVE 软件，打开串口模拟MODBUS RTU从机。

USR-W630s 接好WiFi天线，接12V电源适配器上电。

实际应用，USR-W630s串口接实际串口从机设备，串口参数和串口设备设置一致。

3、查看端口号

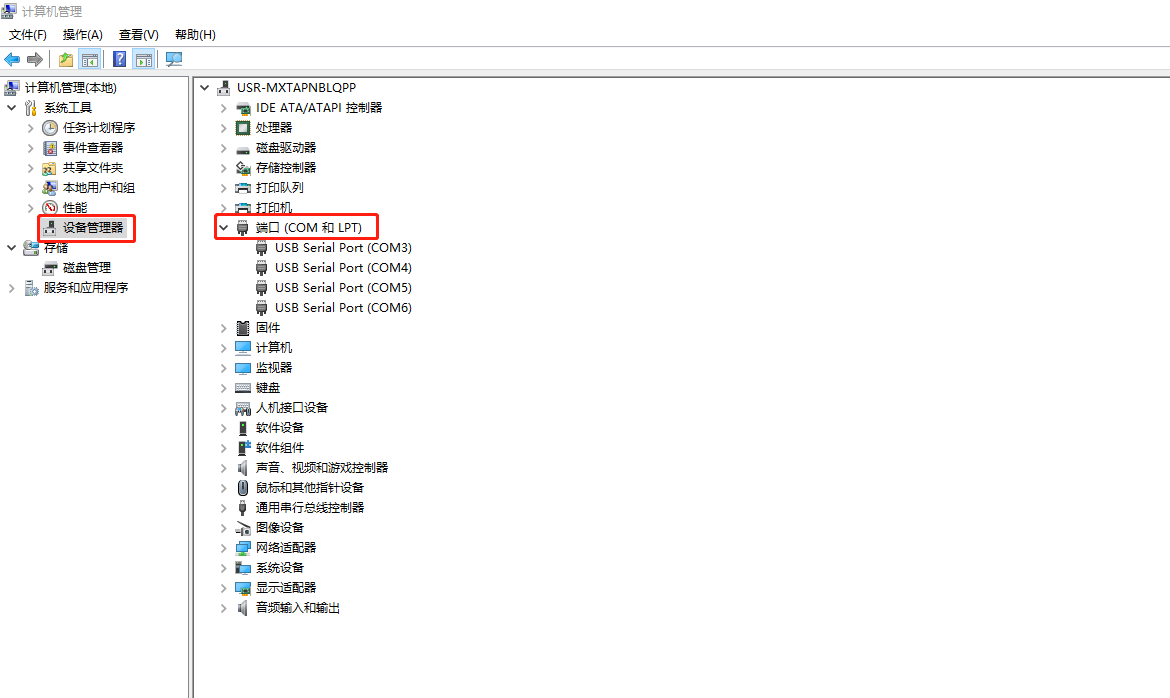

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看STA的USR-W630s的USB-RS232串口线COM口号，COM4。

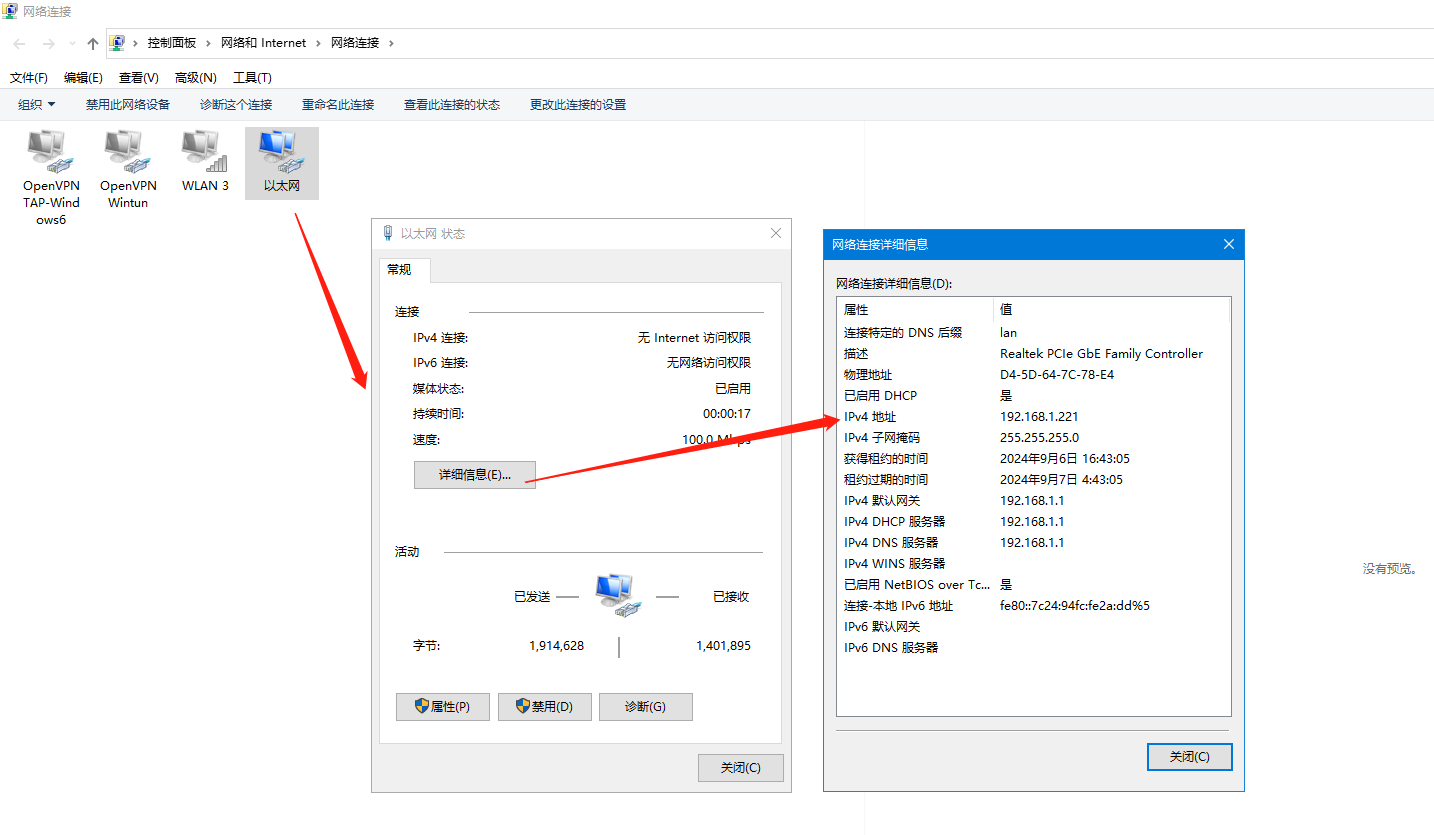

4、电脑从AP的USR-W630s的LAN口获取IP

192.168.1.221

三、USR-W630s参数设置

1、USR-W630s AP参数设置

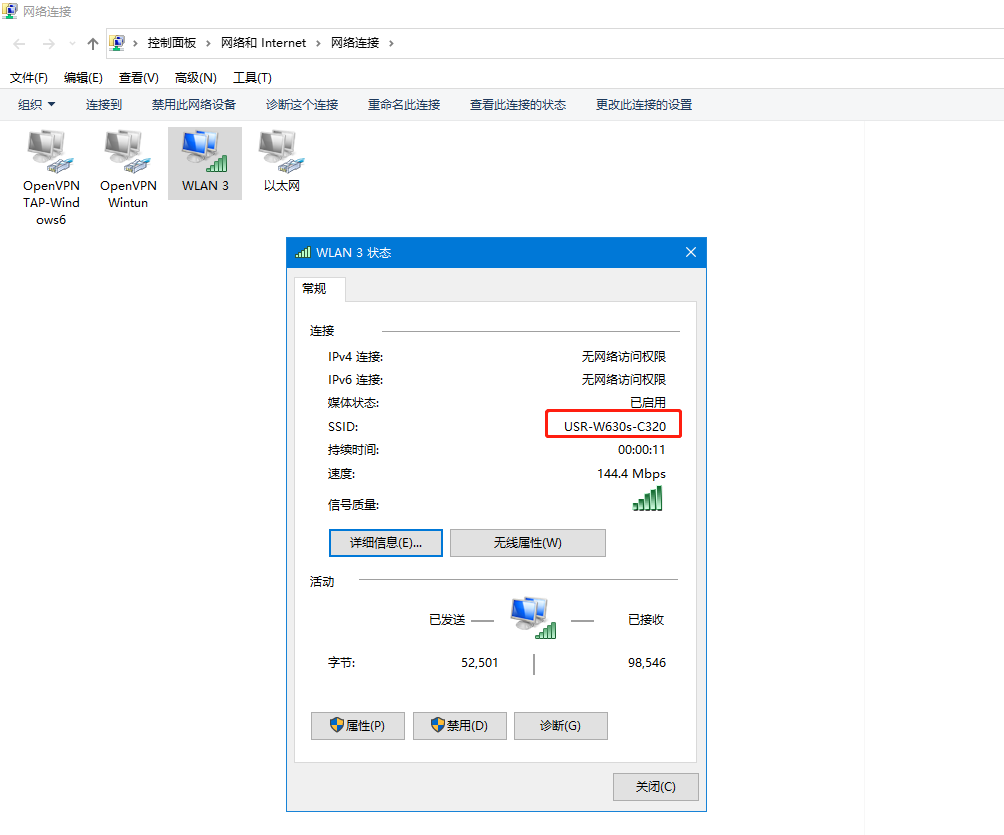

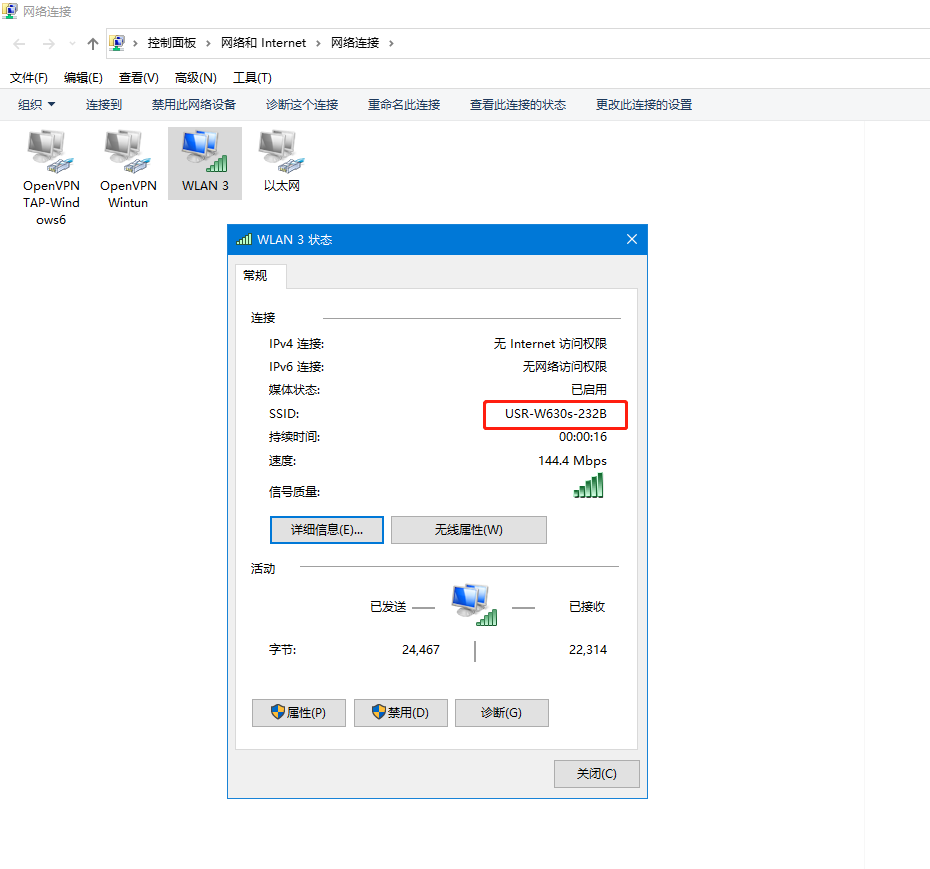

（1）连接USR-W630s 2.4GHZ WiFi，USR-W630s-232B

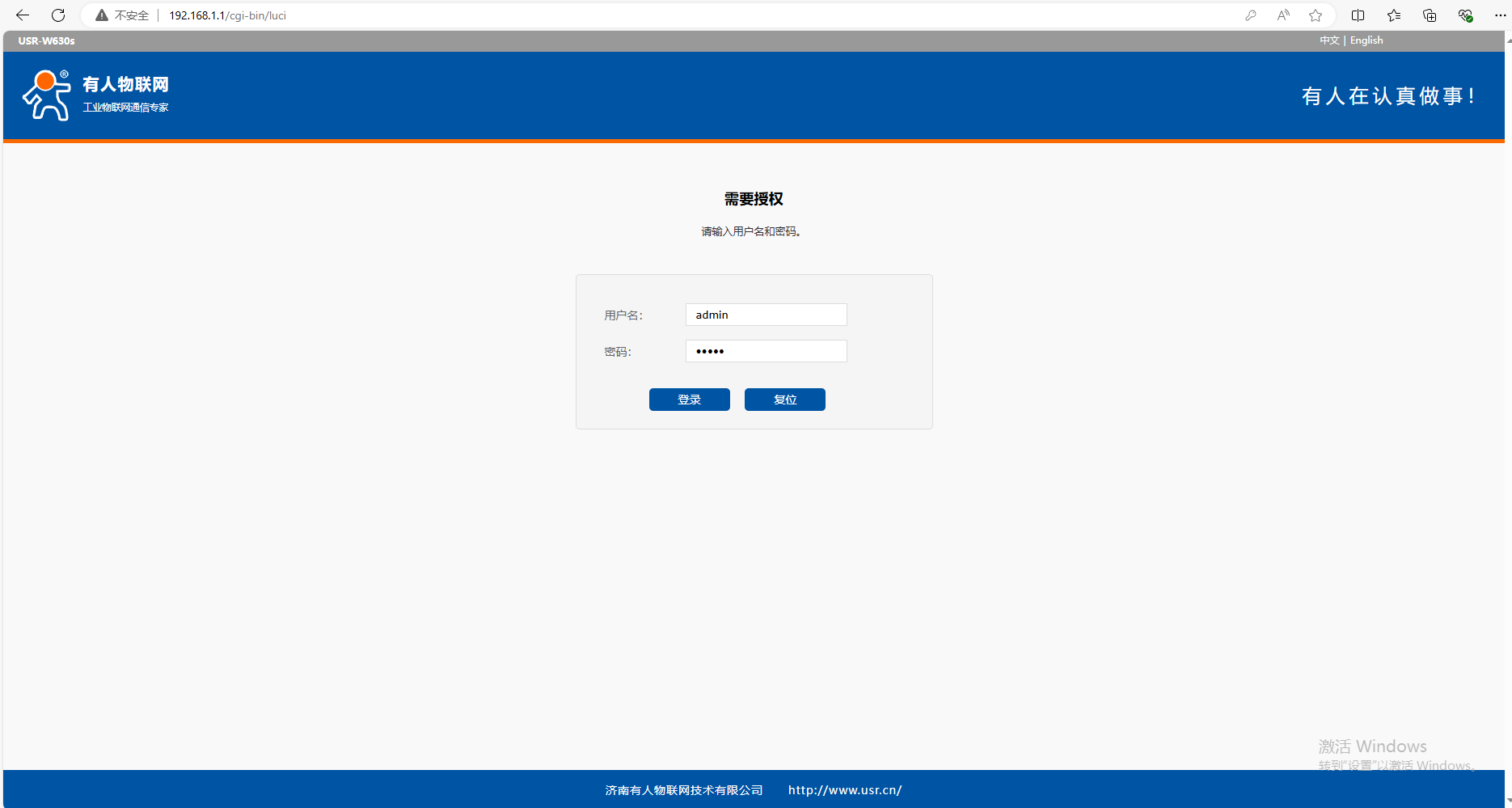

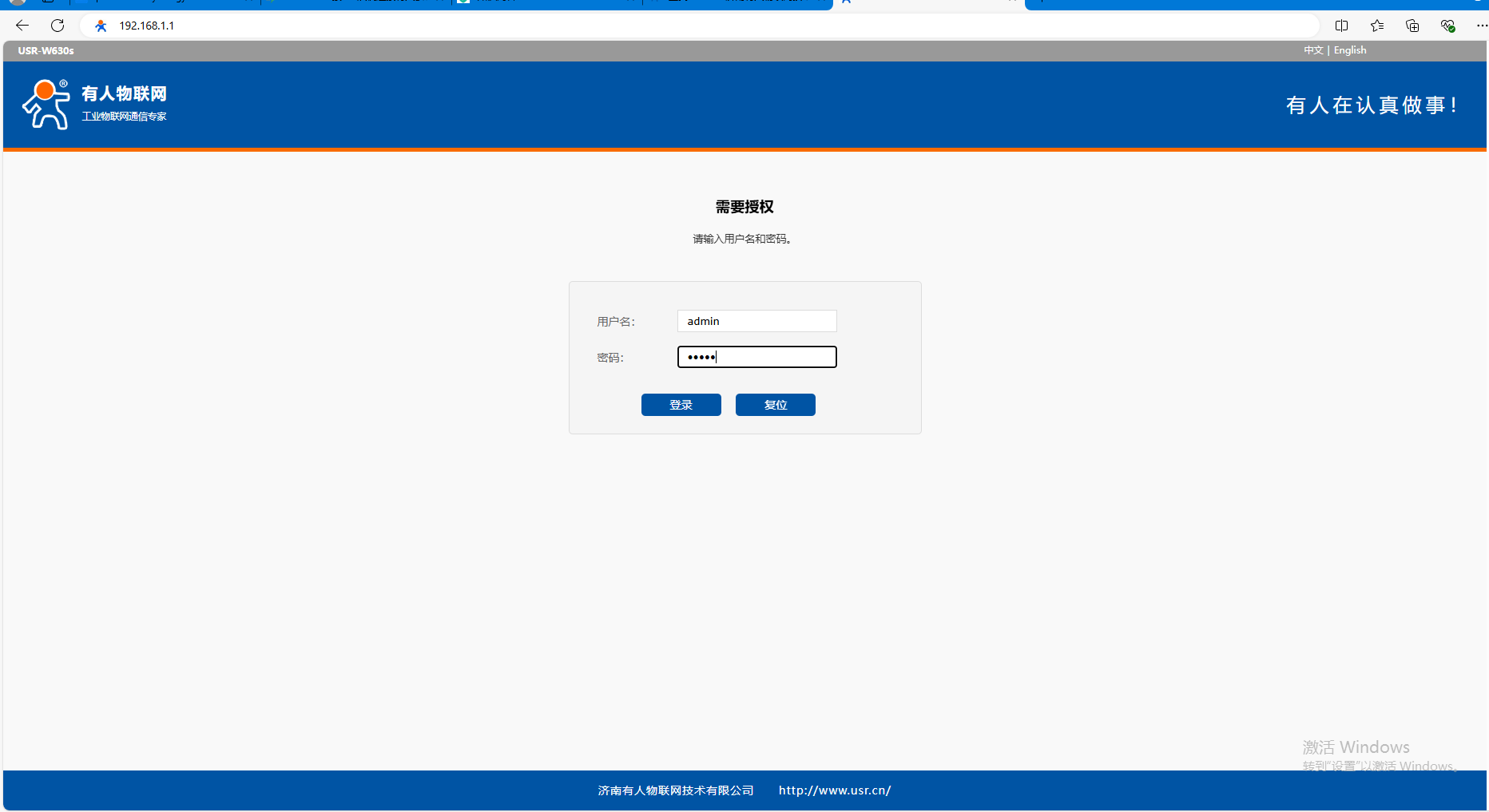

（2）登陆网页，浏览器输入192.168.1.1，登陆网页用户名和密码都是admin

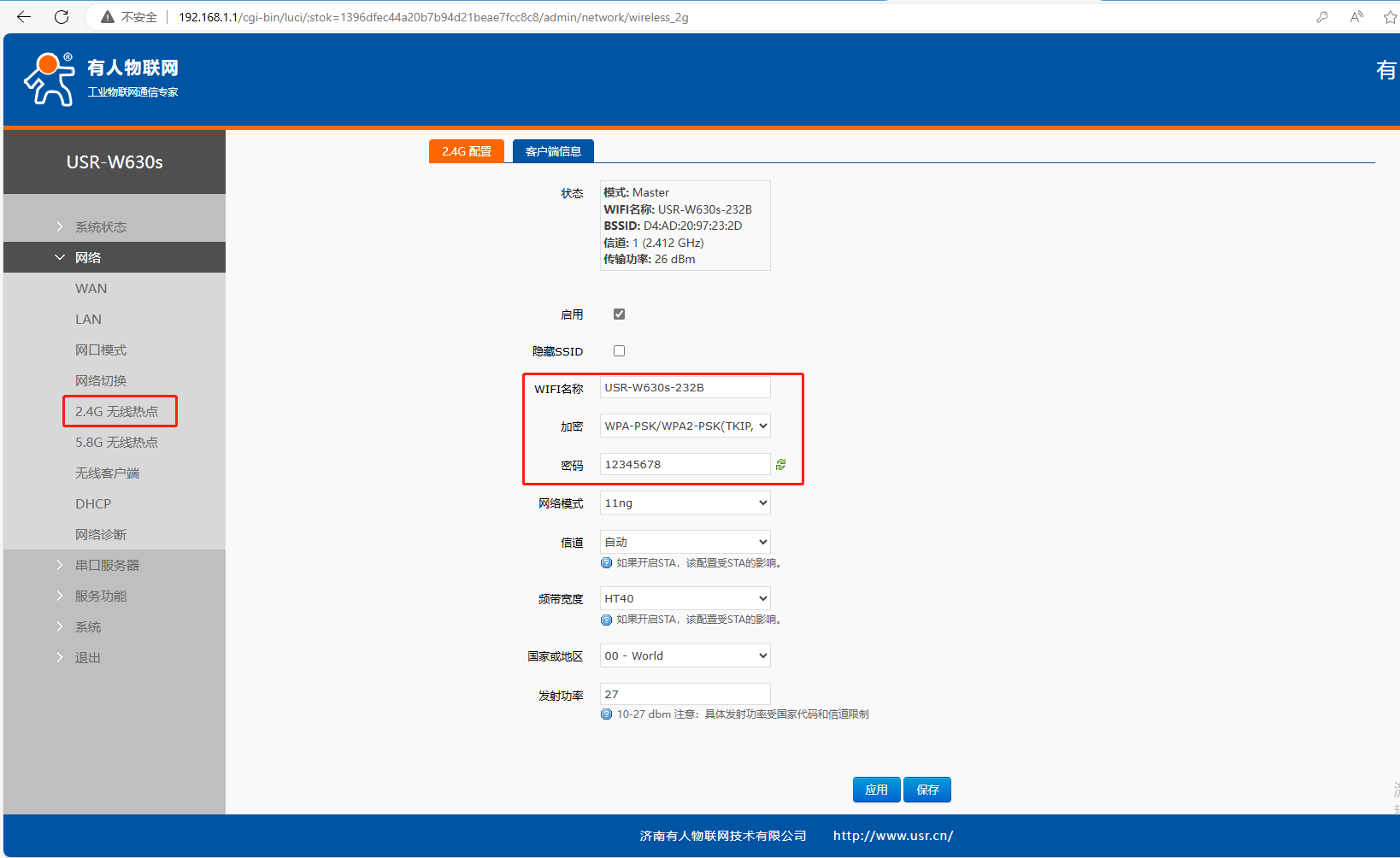

（3）2.4G无线热点参数设置

WIFI名称：USR-W630s-232B

加密类型WPA-PSK/WPA2-PSK(TKIP,CCMP)

密码：12345678

点击应用，需要重新搜索WiFi，输入密码连接热点后，重新浏览器输入192.168.1.1登陆网页。

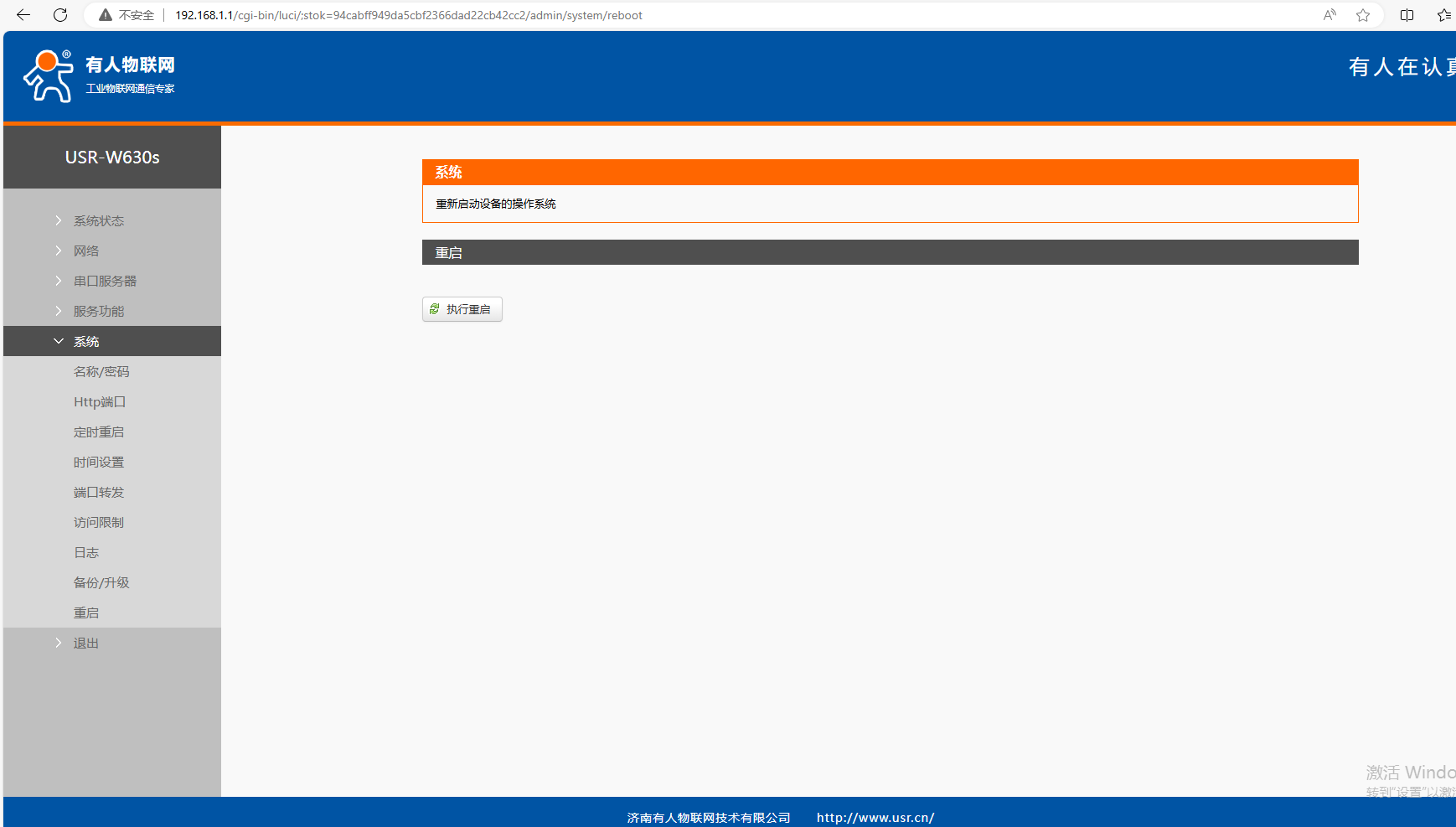

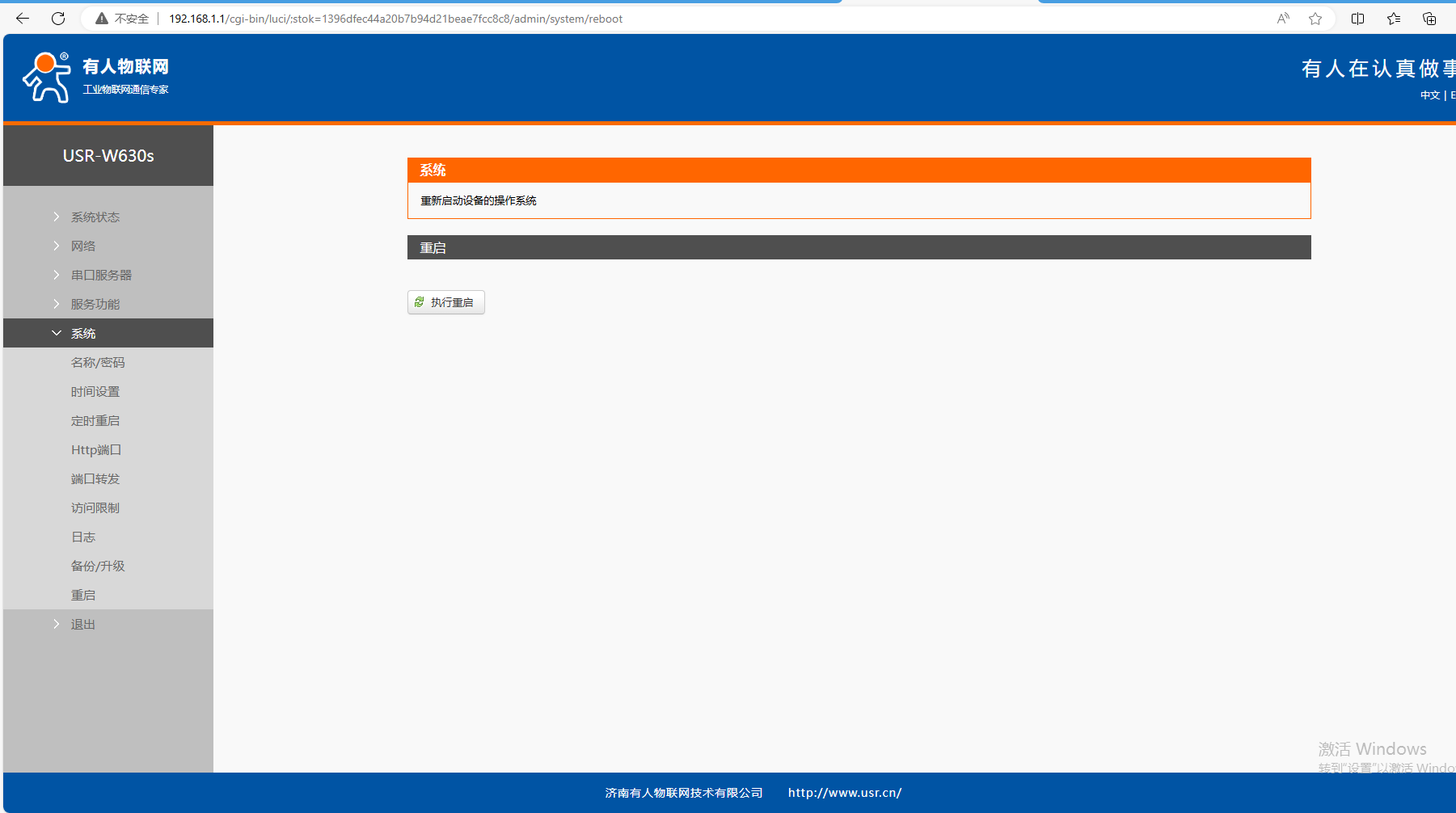

（4）系统，重启，执行重启。

2、USR-W630s STA参数设置

（1）连接USR-W630s 2.4GHZ WiFi，USR-W630s-C320

（2）登陆网页，浏览器输入192.168.1.1，登陆网页用户名和密码都是admin

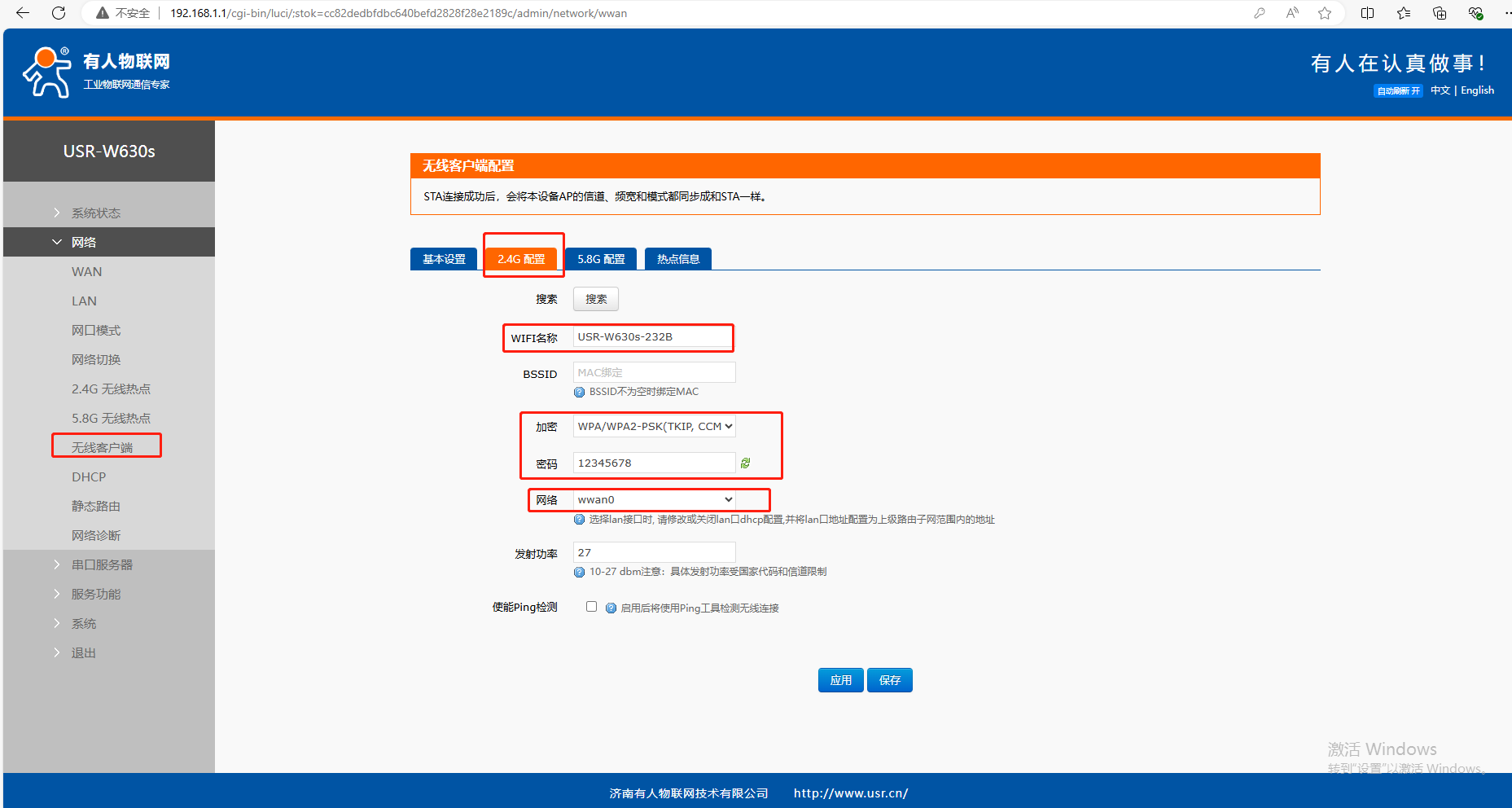

（3）无线客户端参数设置

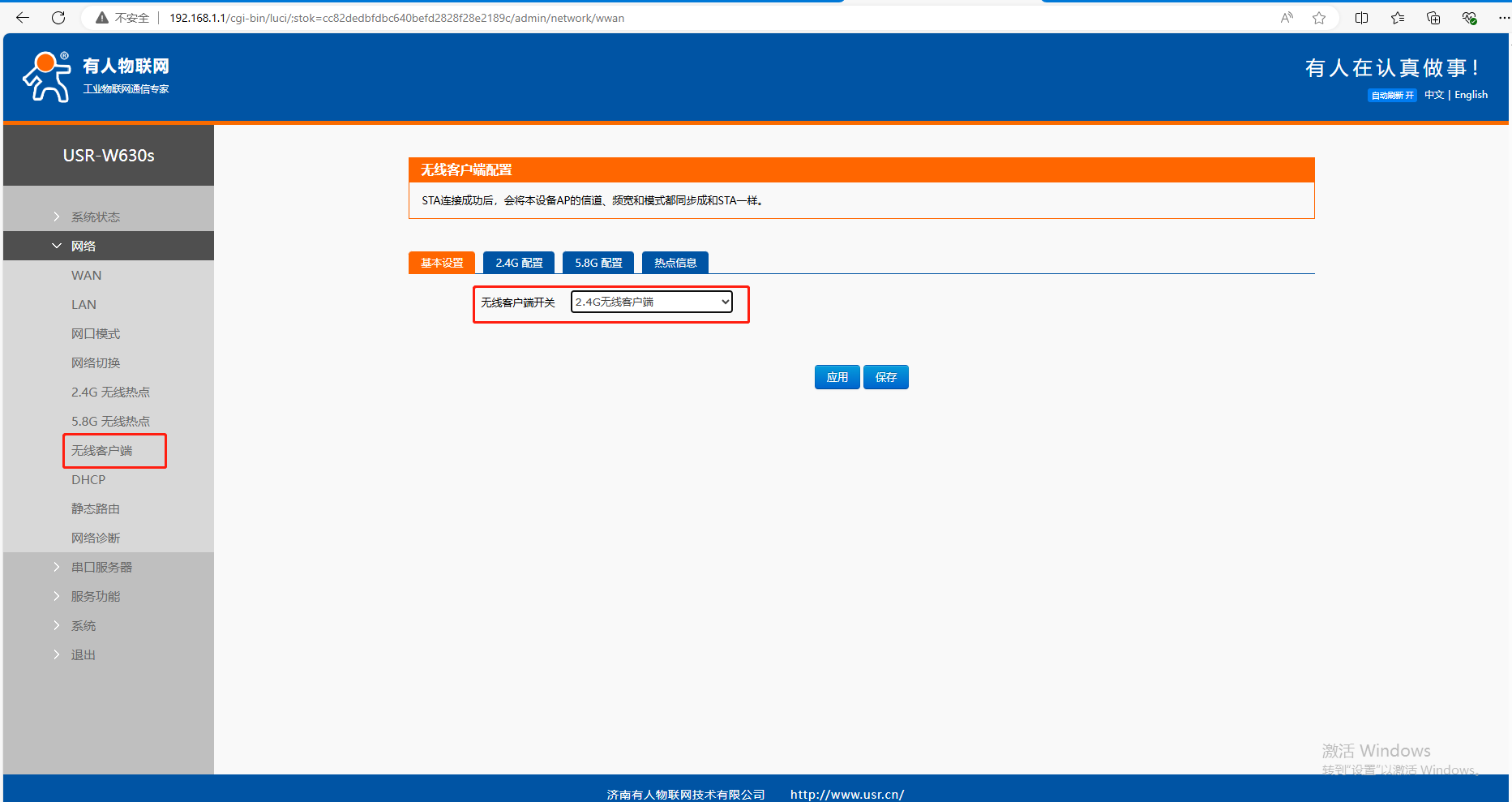

基本设置，开启2.4G无线客户端

2.4G配置如下：

WIFI名称：USR-W630s-232B

加密类型WPA-PSK/WPA2-PSK(TKIP,CCMP)

密码：12345678

网络：wwan0

点击应用。

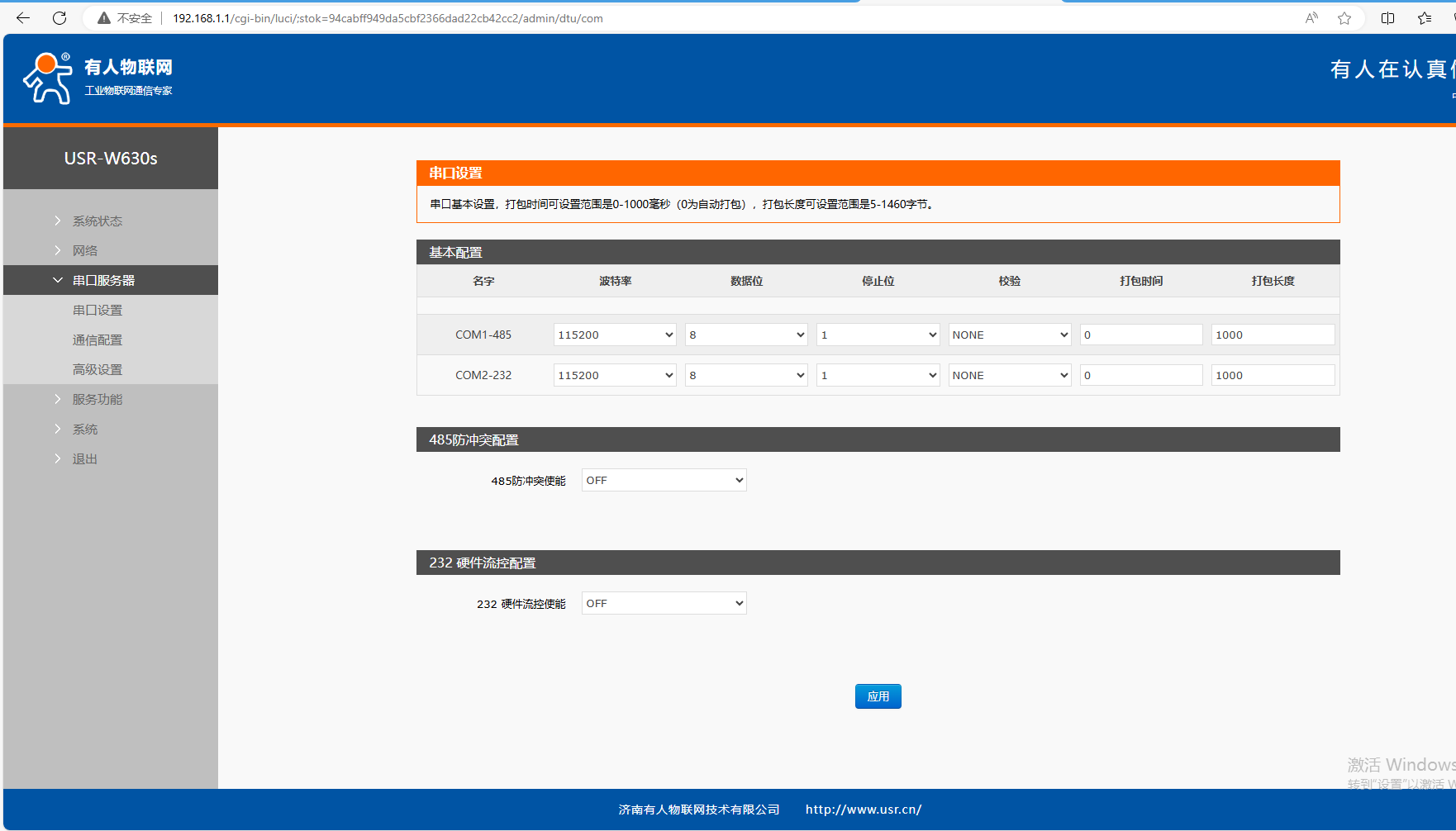

（4）串口服务器，串口设置保持默认

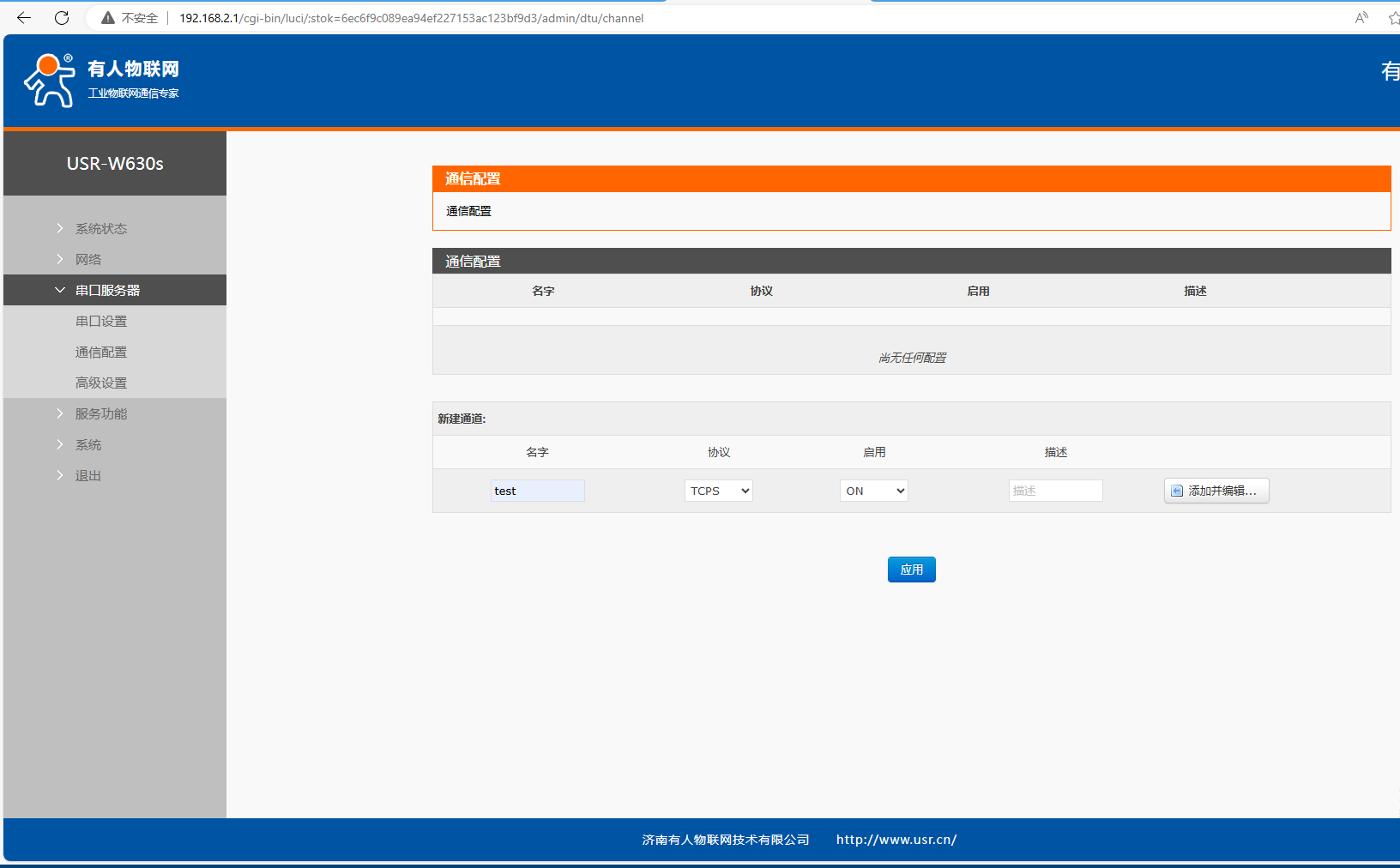

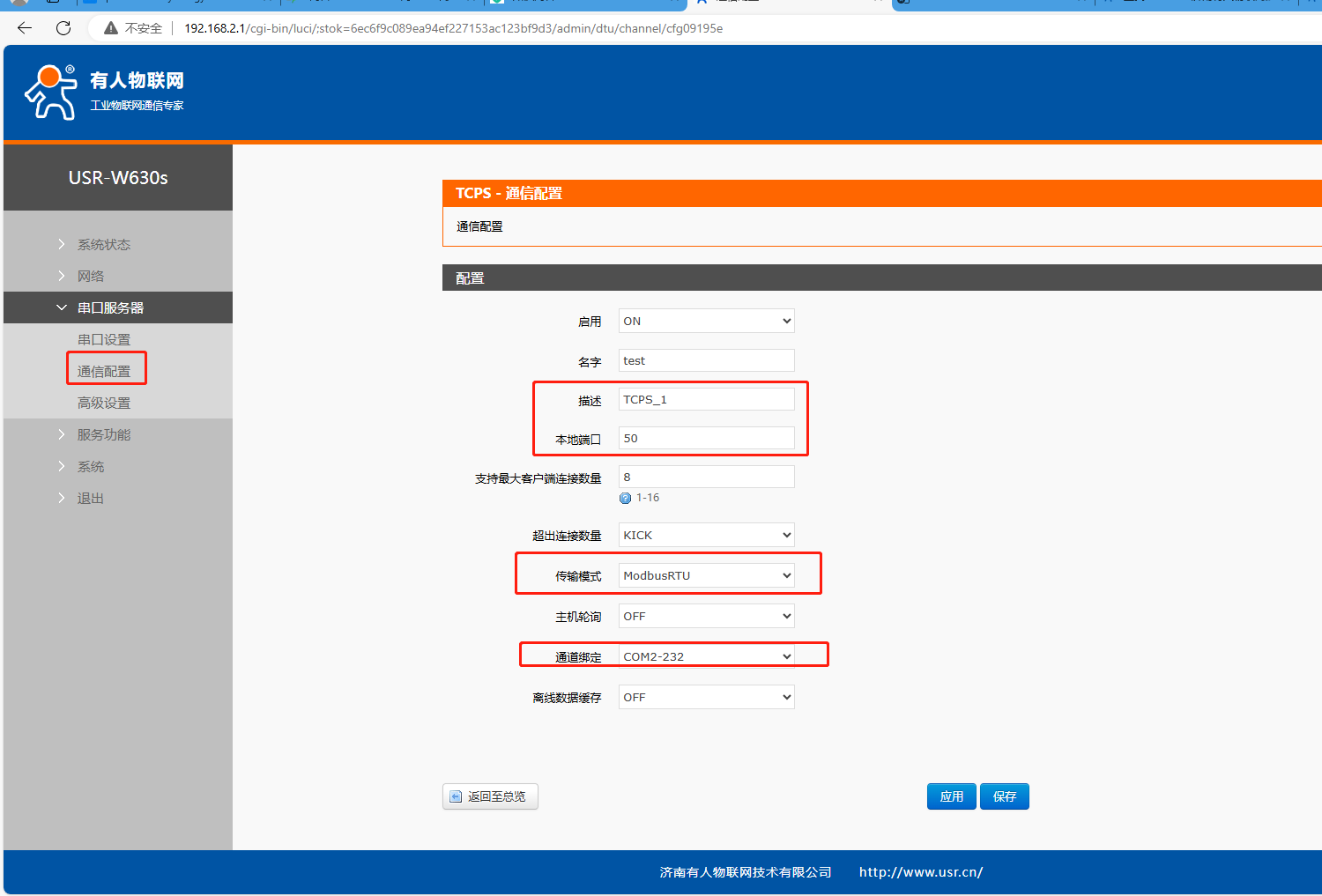

（5）串口服务器，通信配置，协议TCPS，应用ON，点击添加并编辑。

本地端口：50，传输模式：ModbusRTU，通道绑定：COM2-232。

点击应用。

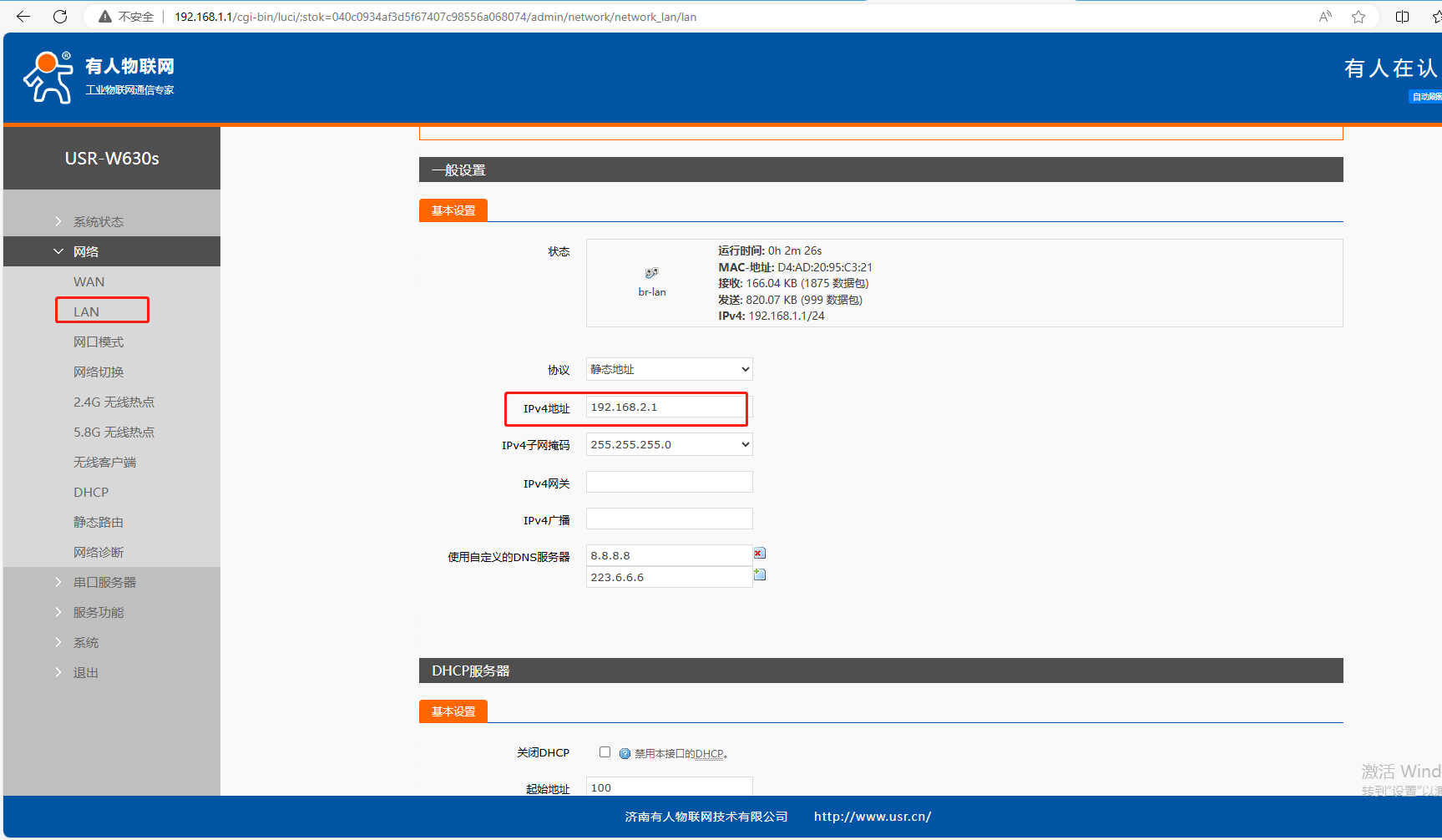

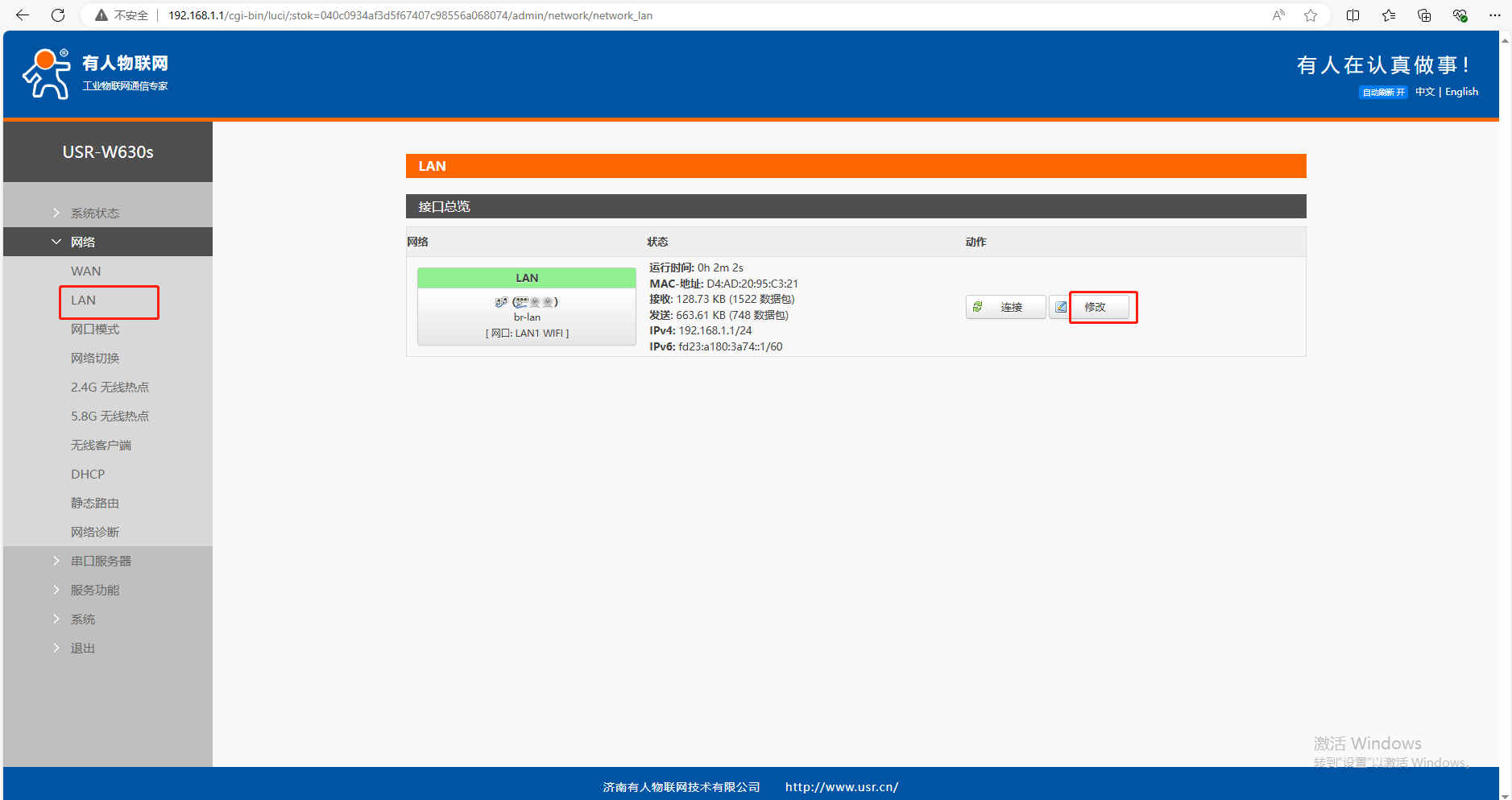

（6）网络，LAN，点击修改，IPv4地址192.168.1.1，要改为和做AP的USR-W630s不一样的网段IP。这里改为192.168.2.1，点击应用。

需要重新搜索WiFi，输入密码连接热点后，重新浏览器输入192.168.2.1登陆网页。

（7）系统，重启，执行重启。

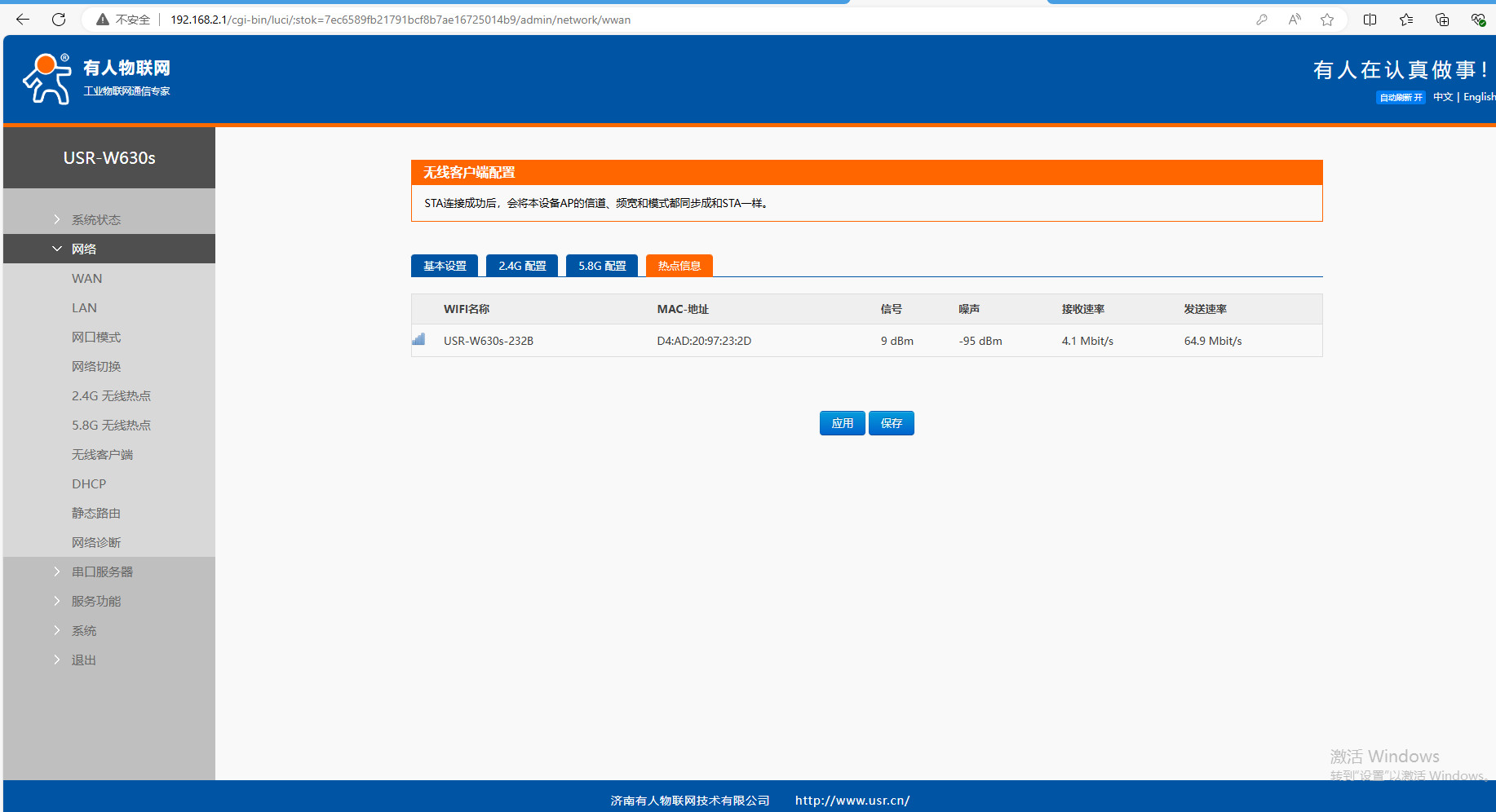

3、USR-W630s STA网页，无线客户端，热点信息可以查看无线连接状态，连接AP之后，显示AP热点信息。

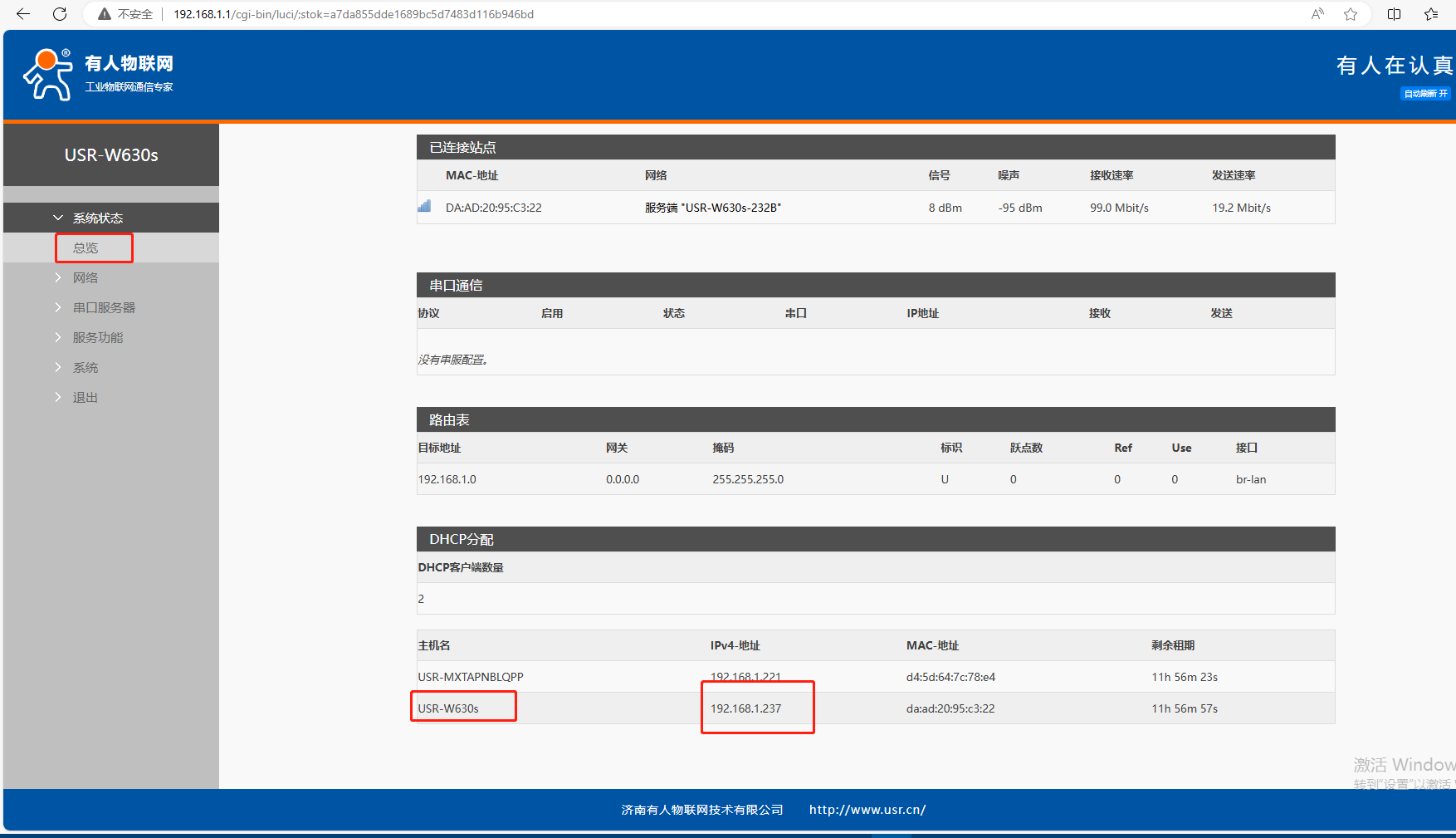

4、登陆AP的USR-W630s网页，查看AP分配给STA的IP 是192.168.1.237，和AP网口下的电脑IP同网段，电脑和STA的USR-W630s可以建立MOBDUS TCP通讯。

四、串口MODBUS RTU转网口MODBUS TCP通信

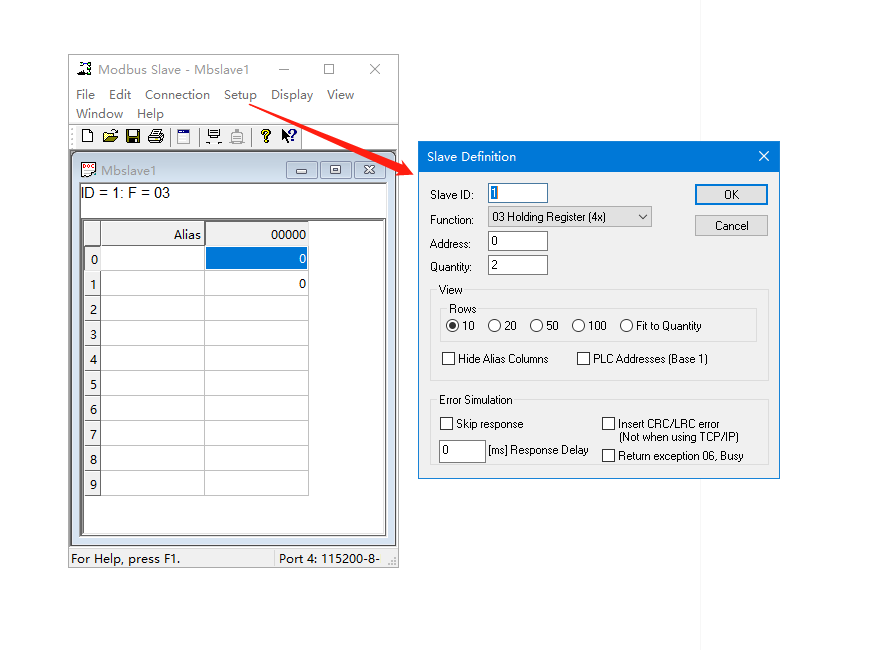

1、打开MODBUS SLAVE软件，点击Setup，从机地址Slave ID 用1，寄存器功能码Function 用03，寄存器起始地址Address 用0，寄存器数量Quantity 用2。

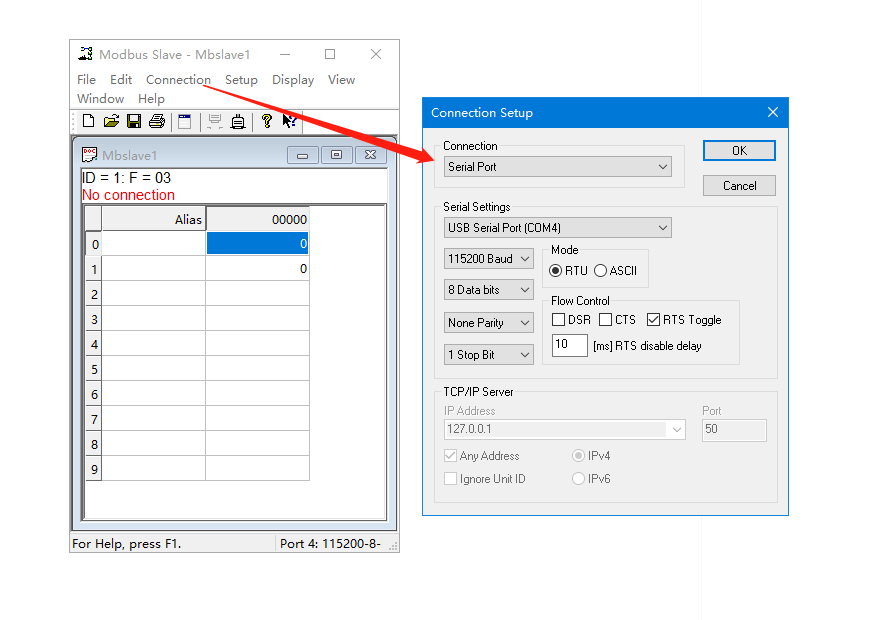

2、打开MODBUS SLAVE软件，点击Connection，选择USR-W630s的USB-RS232串口线COM口号COM4，打开串口，MODBUS SLAVE软件的串口参数设置和USR-W630s的串口参数一致。点击OK。

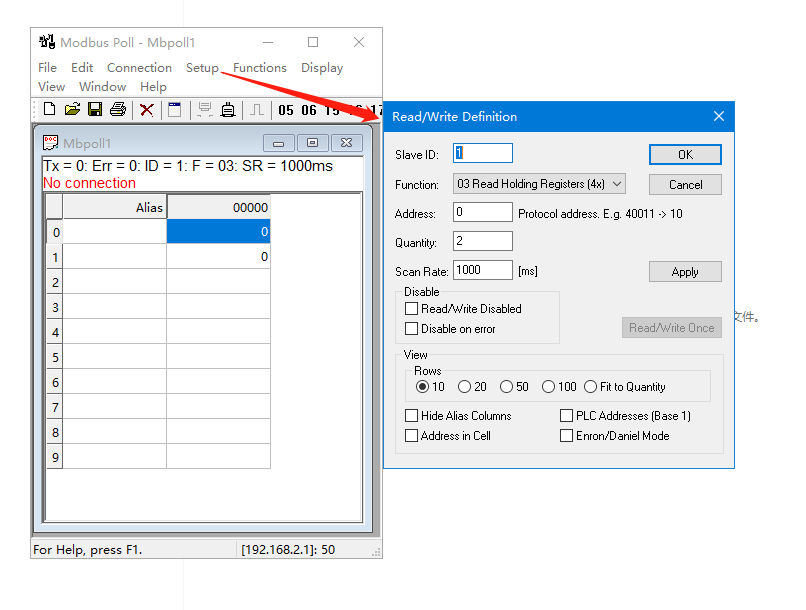

3、打开MODBUS POLL软件，点击Setup，从机地址Slave ID 用1，寄存器功能码Function 用03，寄存器起始地址Address 用0，寄存器数量Quantity 用2。采集频率Scan Rate 用1000ms。

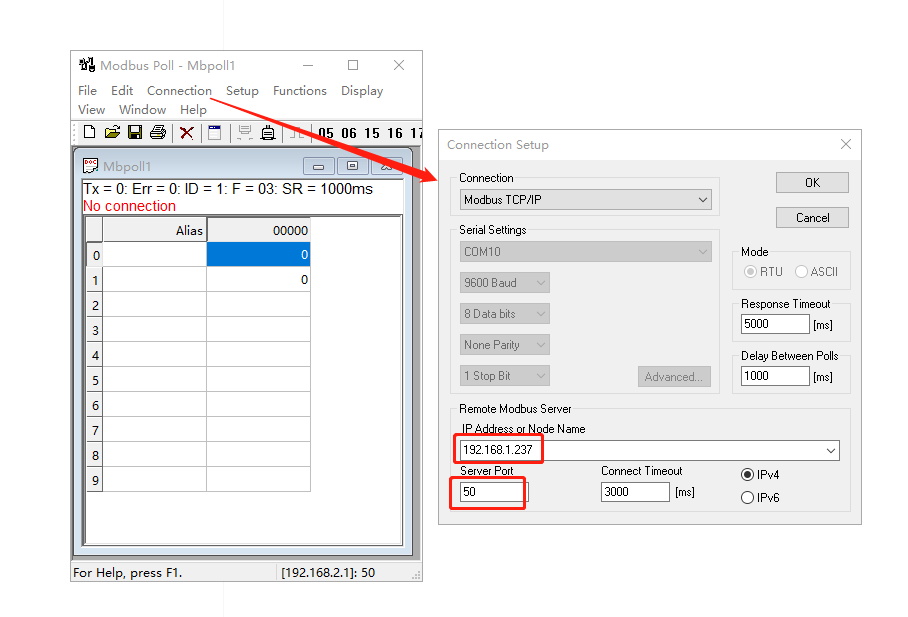

4、打开MODBUS POLL软件，点击Connection，做MODBUS TCP连接USR-W630s 的IP:192.168.1.237和端口号：50。点击OK。

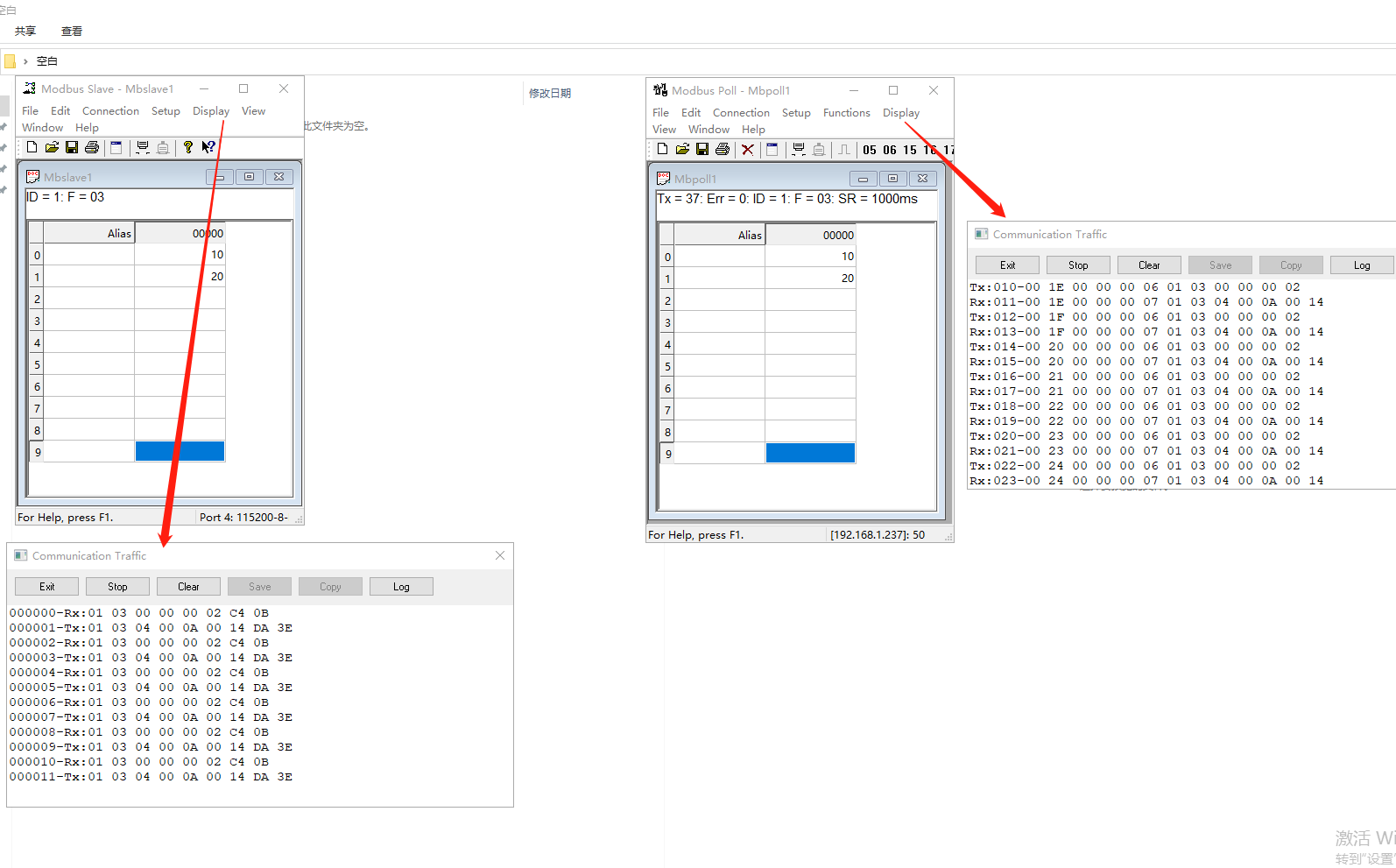

4、建立连接之后，改变MODBUS SLAVE的数据，MODBUS POLL对应读取出数据。

点击Display,最下面的Communication，可以监听数据。

编写人：金志方 编写日期：2024-09-06

审核人：金志方 审核日期：2024-09-06

订正版本：V1.0 订正内容：初稿
