两台USR-W630s AP对STA一对一透传示例

一、资料下载

USR-W630s 说明书官网下载链接：https://www.usr.cn/Download/1441.html

调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

或者百度自行下载串口调试助手软件，用于2个USR-W630s测试一对一串口通讯信。

二、硬件连接

1、所需物品

USR-W630s 产品 2个

12V电源适配器 2个

USB-RS232串口线 2条

笔记本电脑 1台

2、硬件连接

两个USR-W630s的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上电，接好WiFi天线。

实际应用，USR-W630s串口接实际串口设备，串口参数和串口设备设置一致。

3、查看端口号

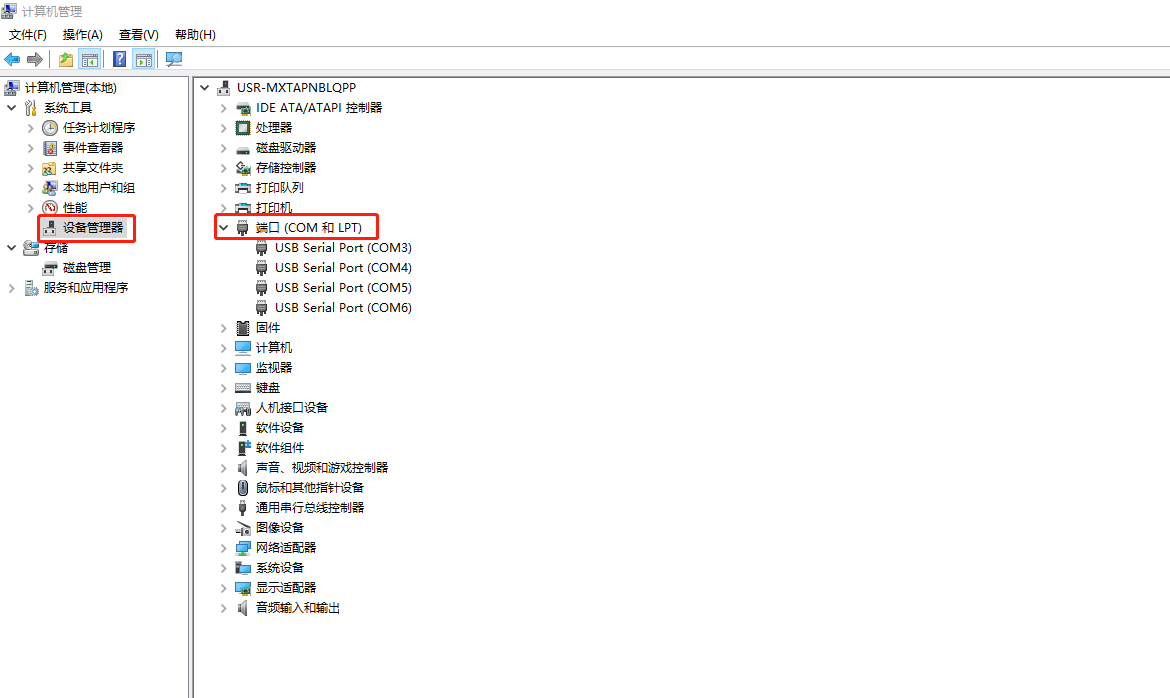

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看两个USR-W630s的USB-RS232串口线COM口号，COM3和COM4。

三、USR-W630s参数设置

1、USR-W630s AP参数设置

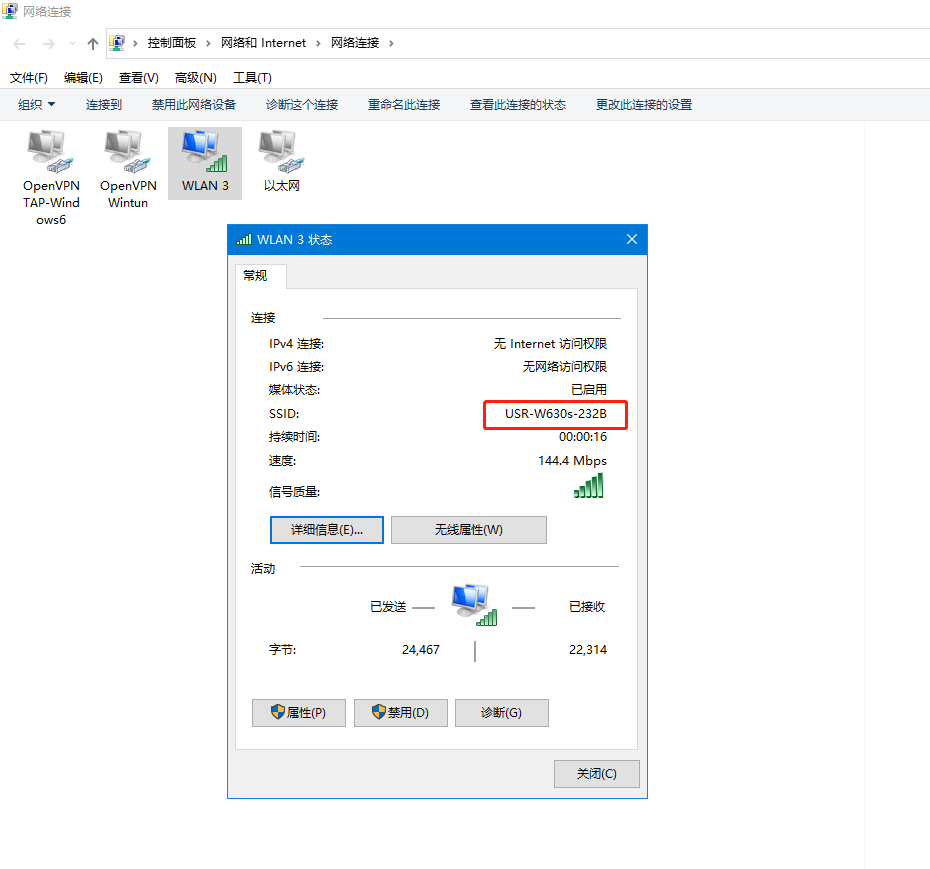

（1）连接USR-W630s 2.4GHZ WiFi，USR-W630s-232B

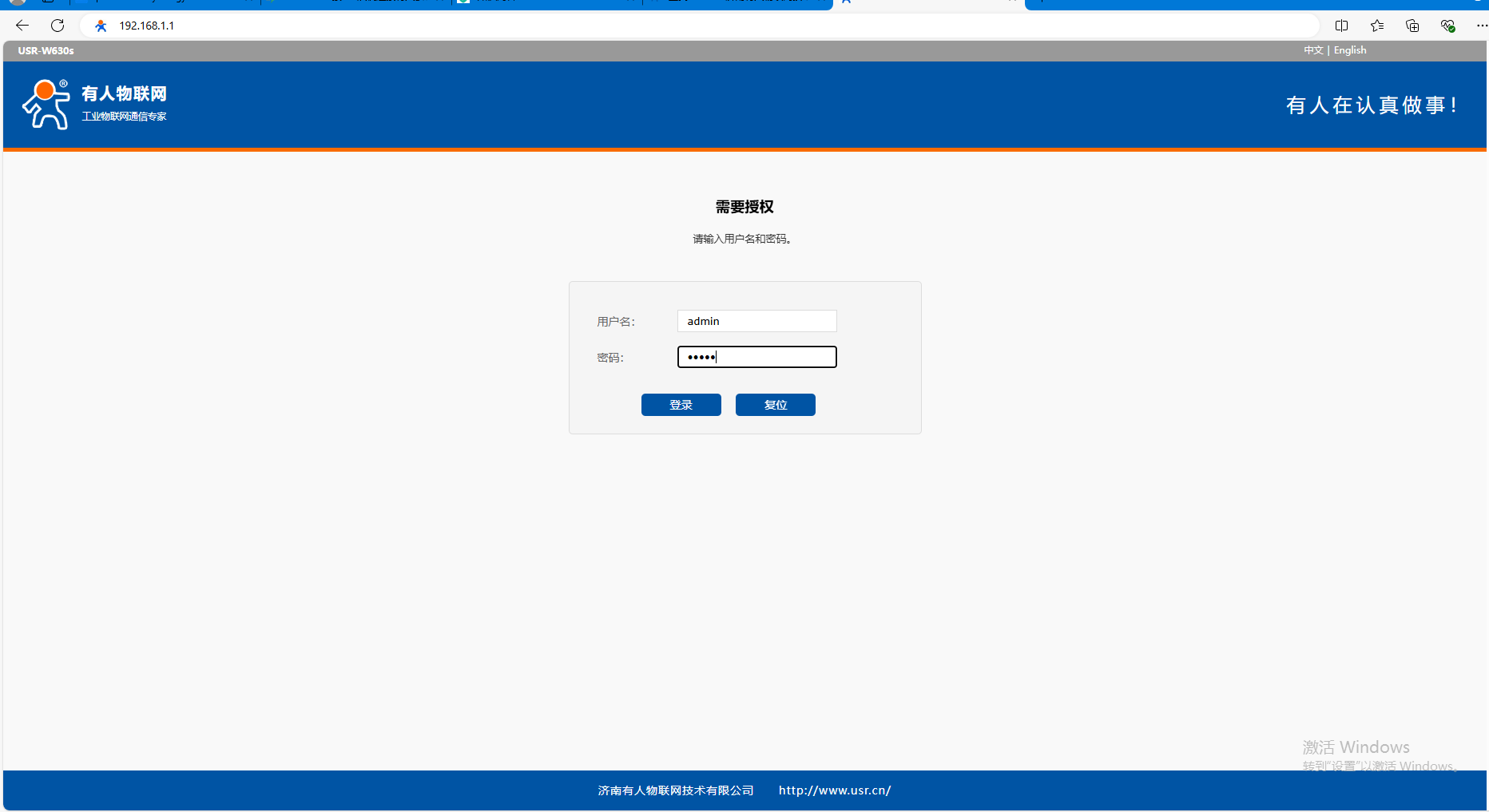

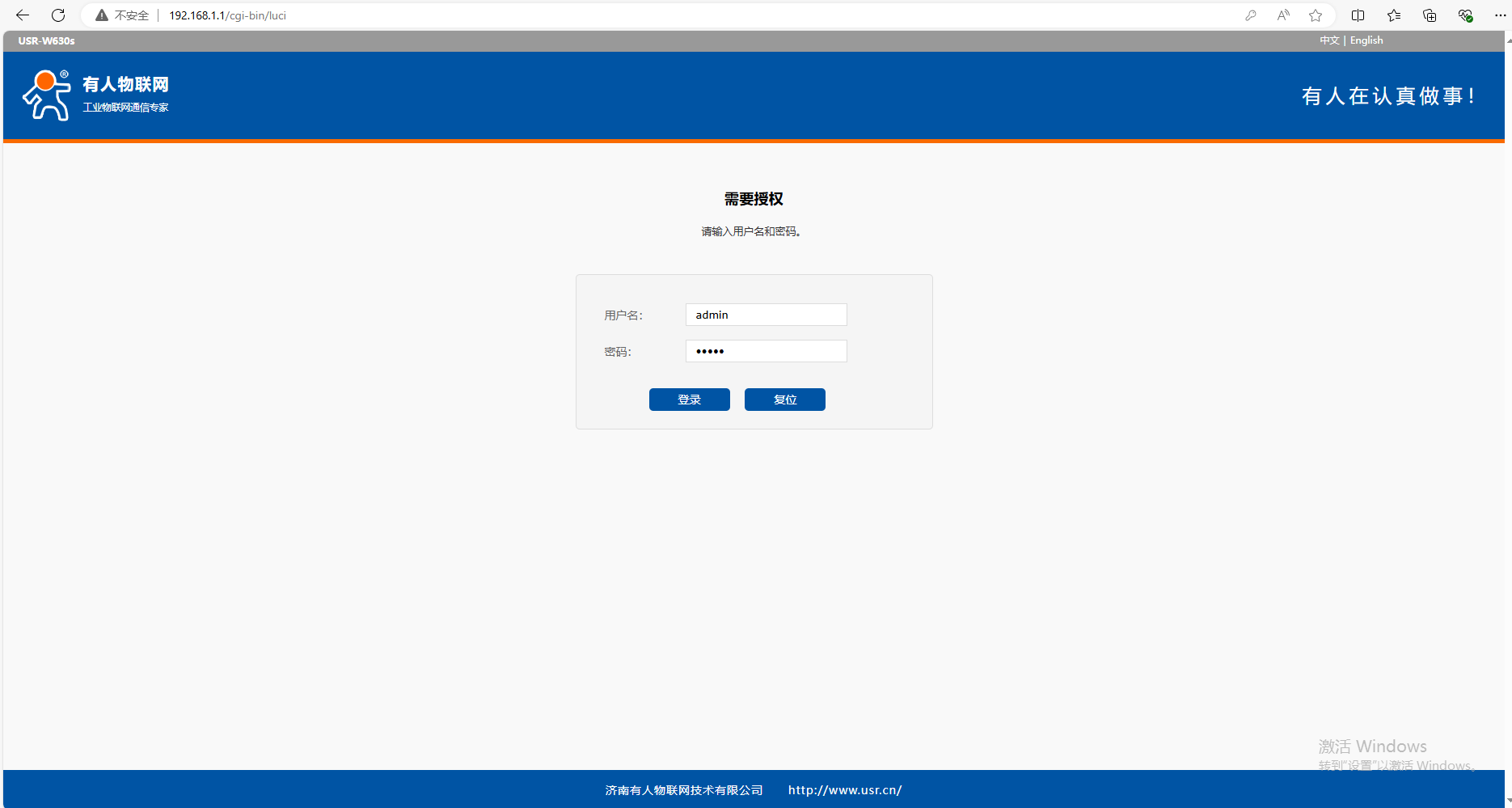

（2）登陆网页，浏览器输入192.168.1.1，登陆网页用户名和密码都是admin

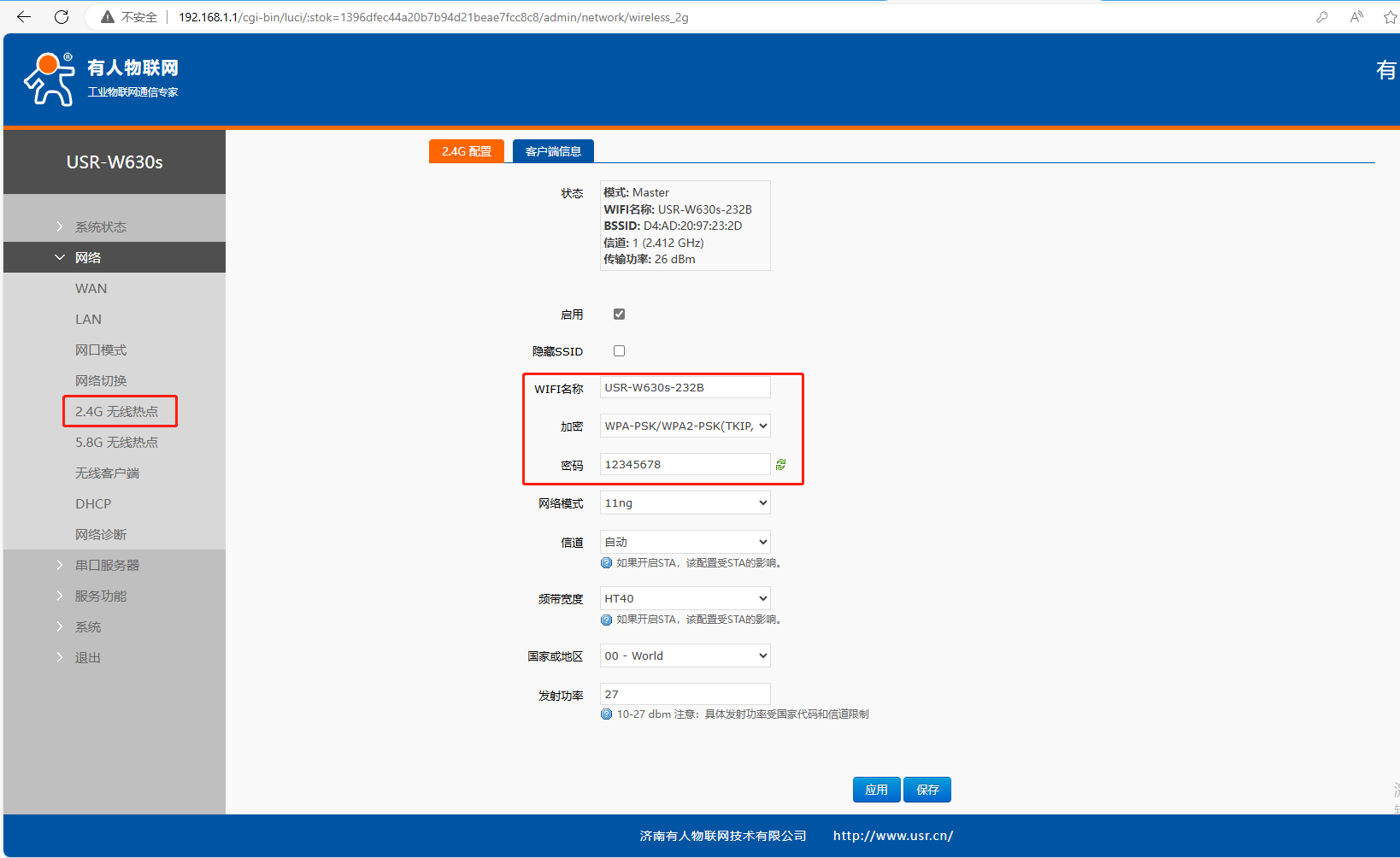

（3）2.4G无线热点参数设置

WIFI名称：USR-W630s-232B

加密类型WPA-PSK/WPA2-PSK(TKIP,CCMP)

密码：12345678

点击应用，需要重新搜索WiFi，输入密码连接热点后，重新浏览器输入192.168.1.1登陆网页。

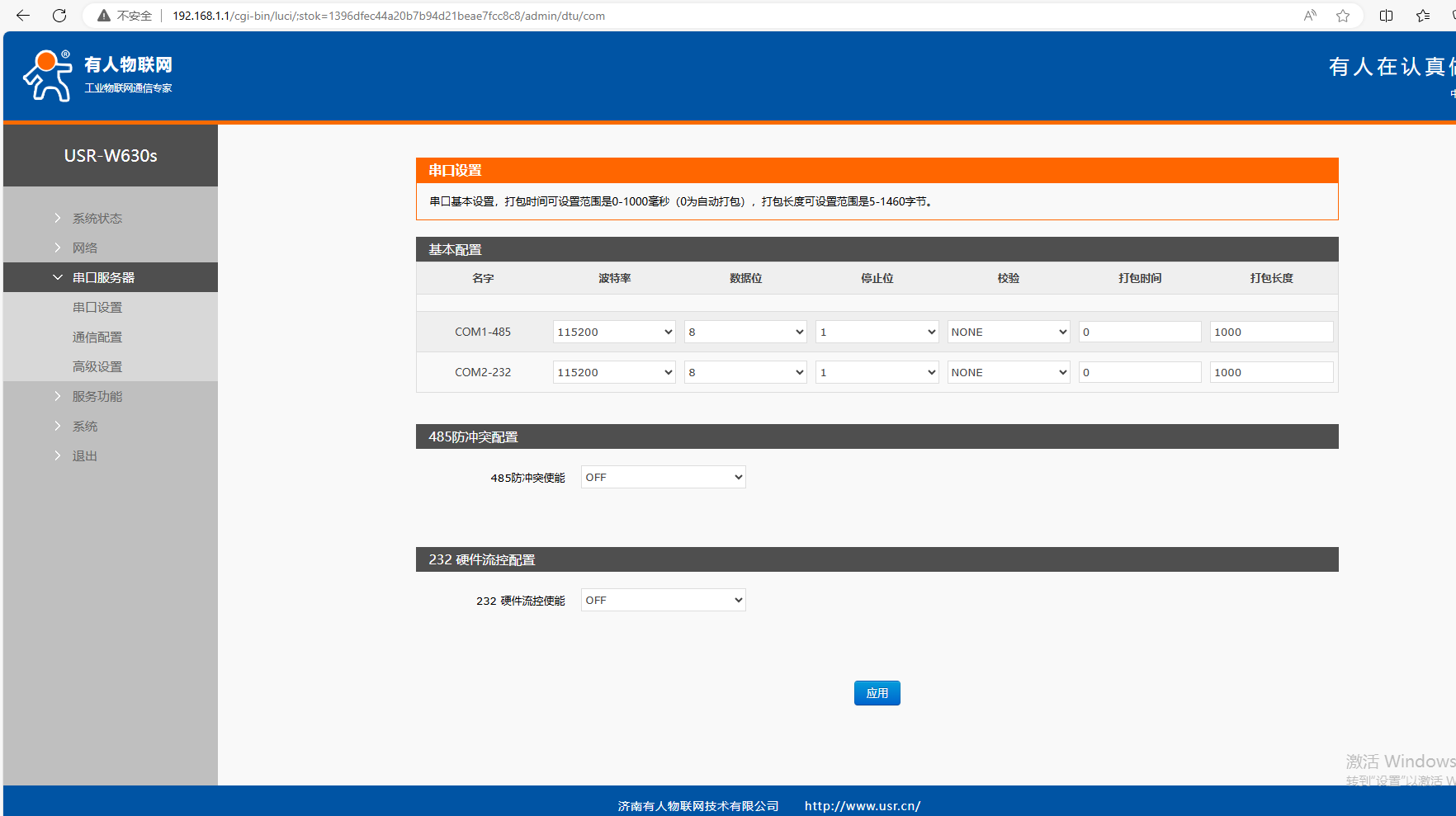

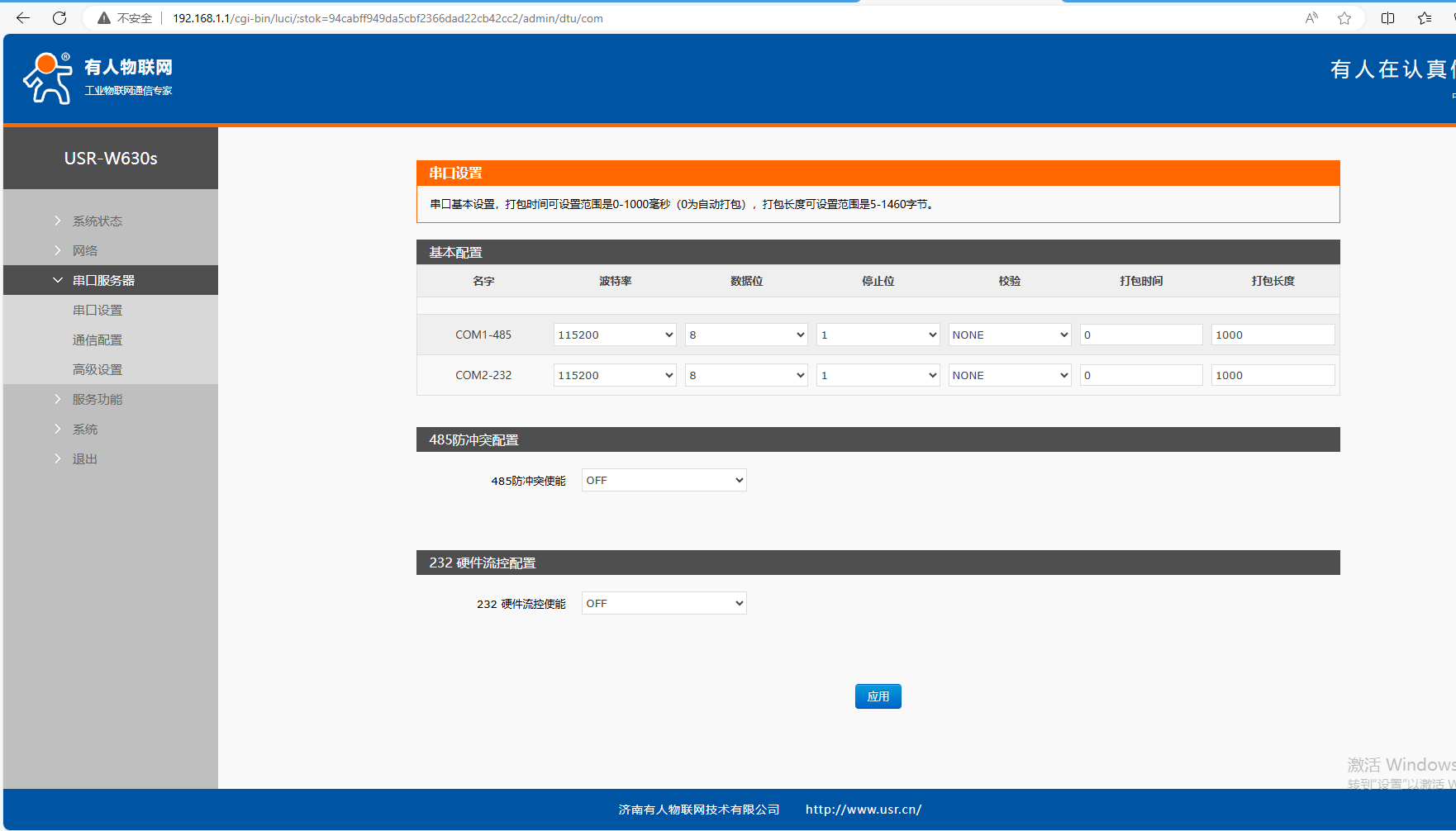

（4）串口服务器，串口设置保持默认

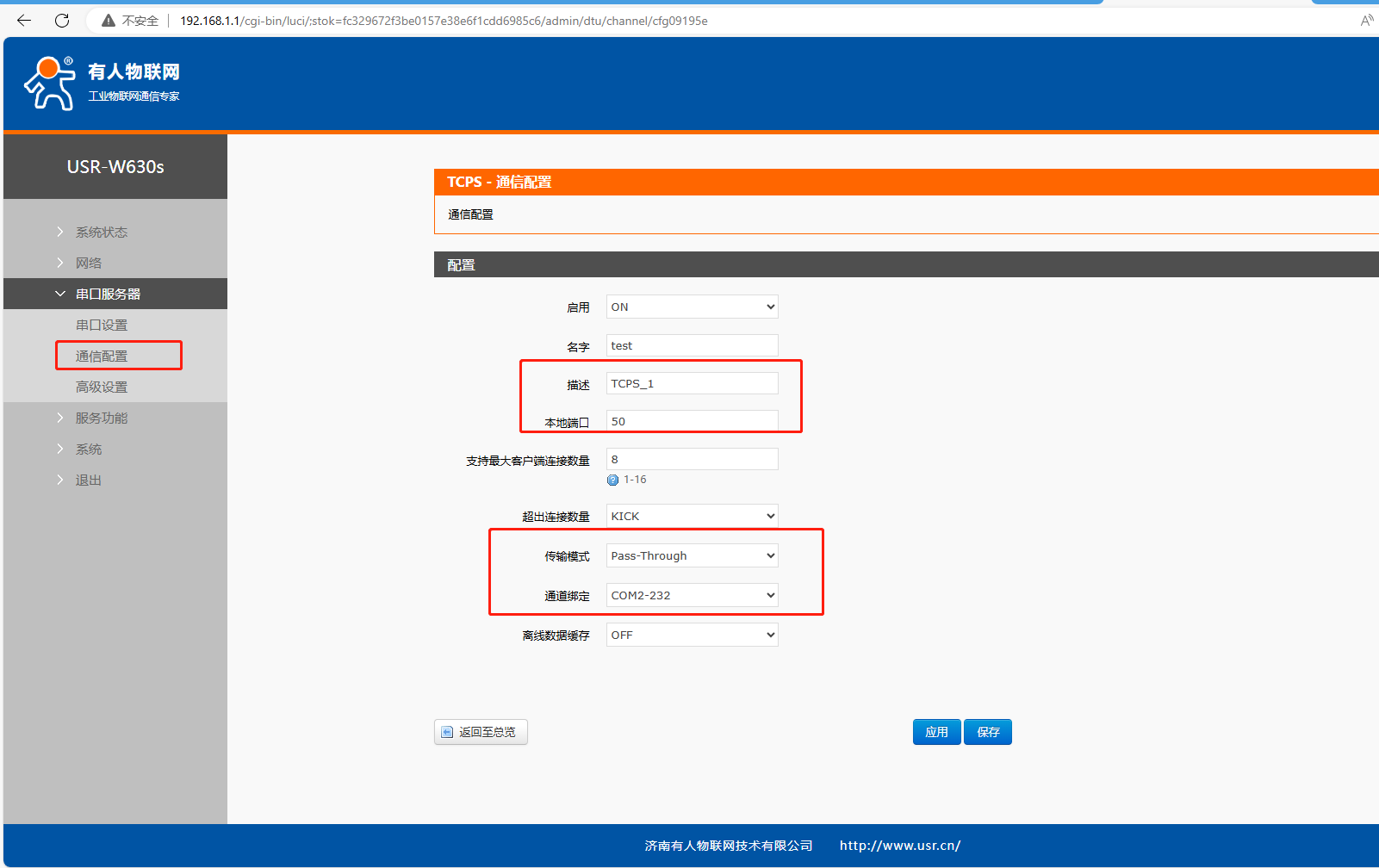

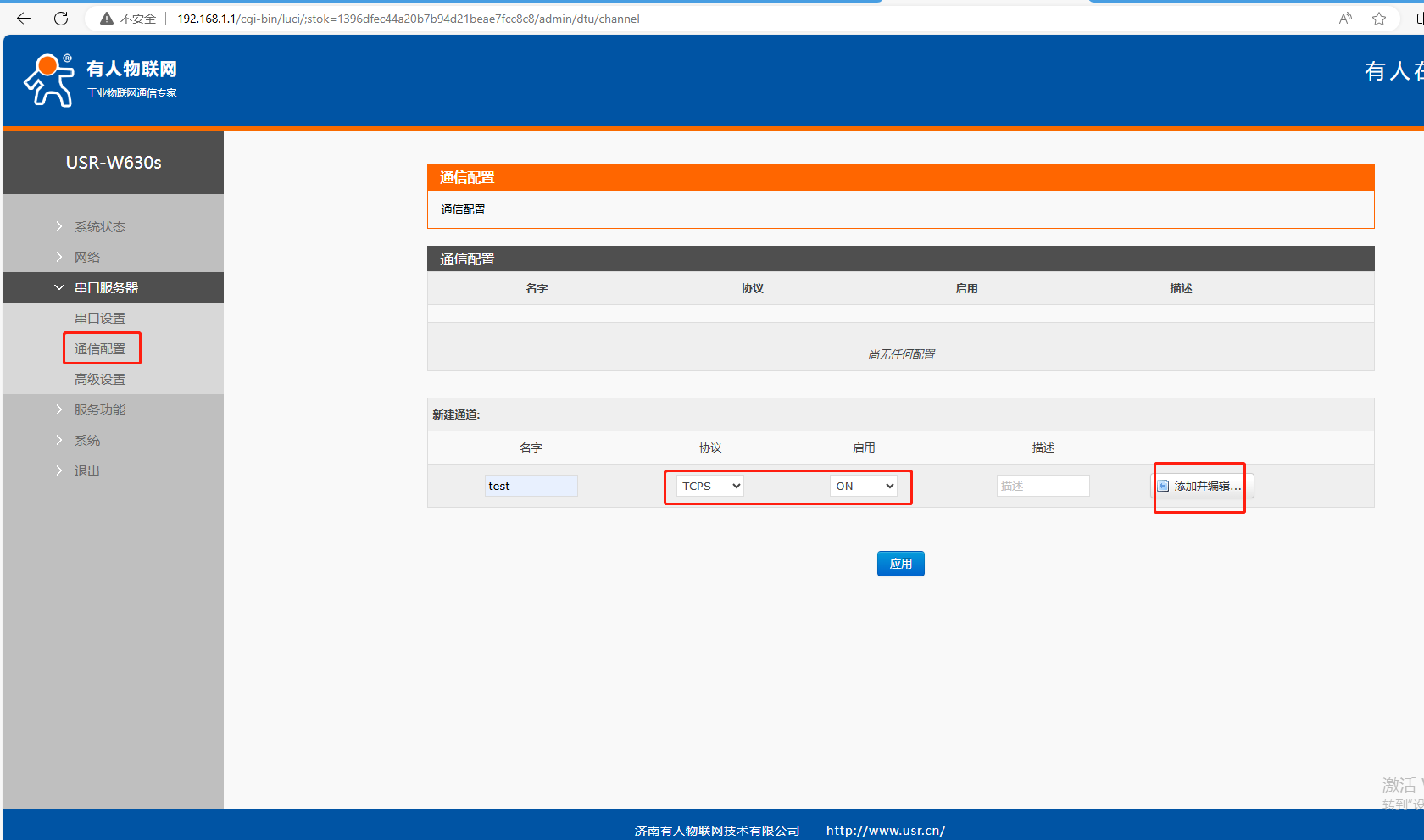

（5）串口服务器，通信配置，协议TCPS，应用ON，点击添加并编辑。

本地端口：50，传输模式：Pass-Through，通道绑定：COM2-232。

点击应用。

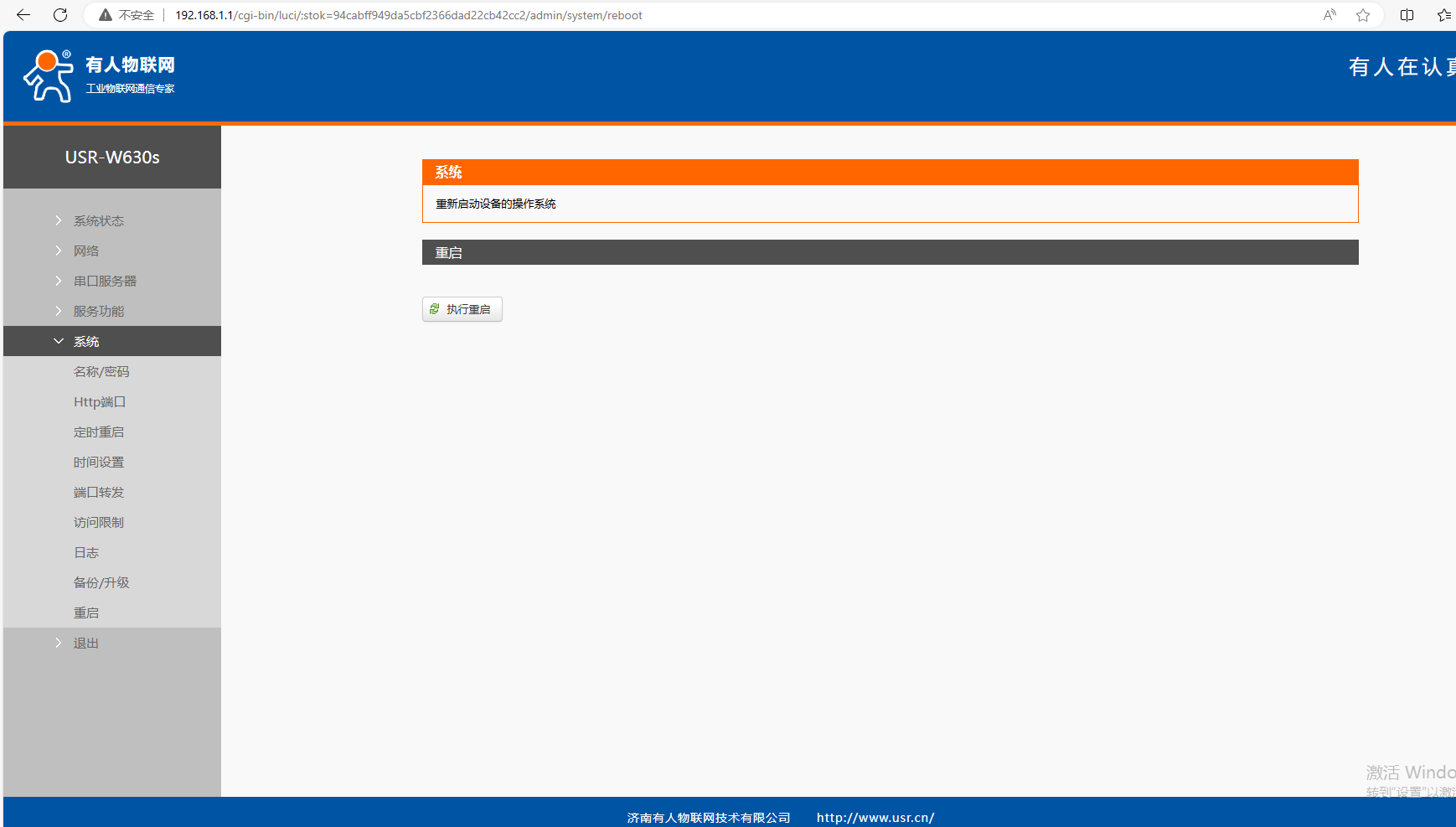

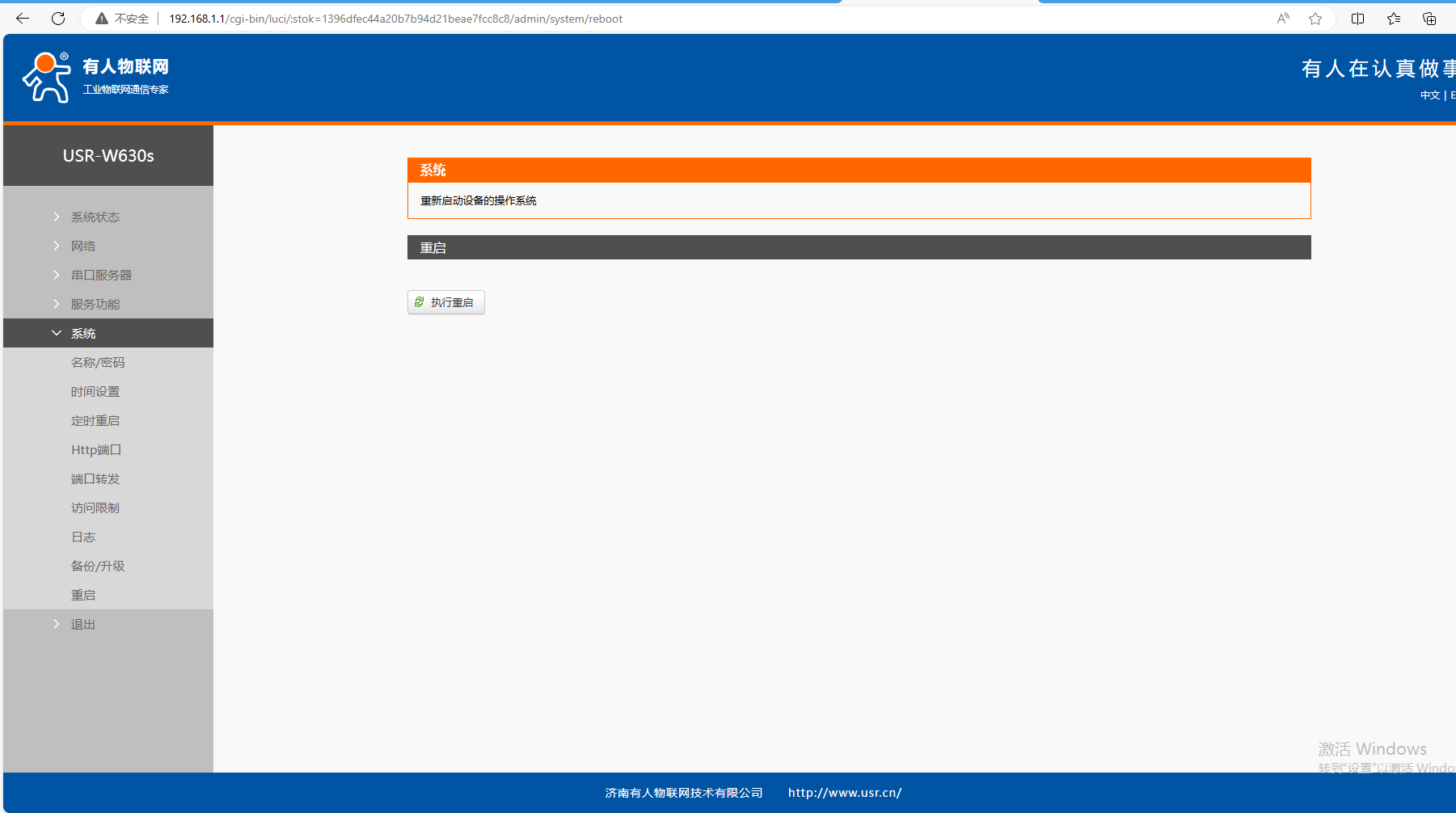

（6）系统，重启，执行重启。

2、USR-W630s STA参数设置

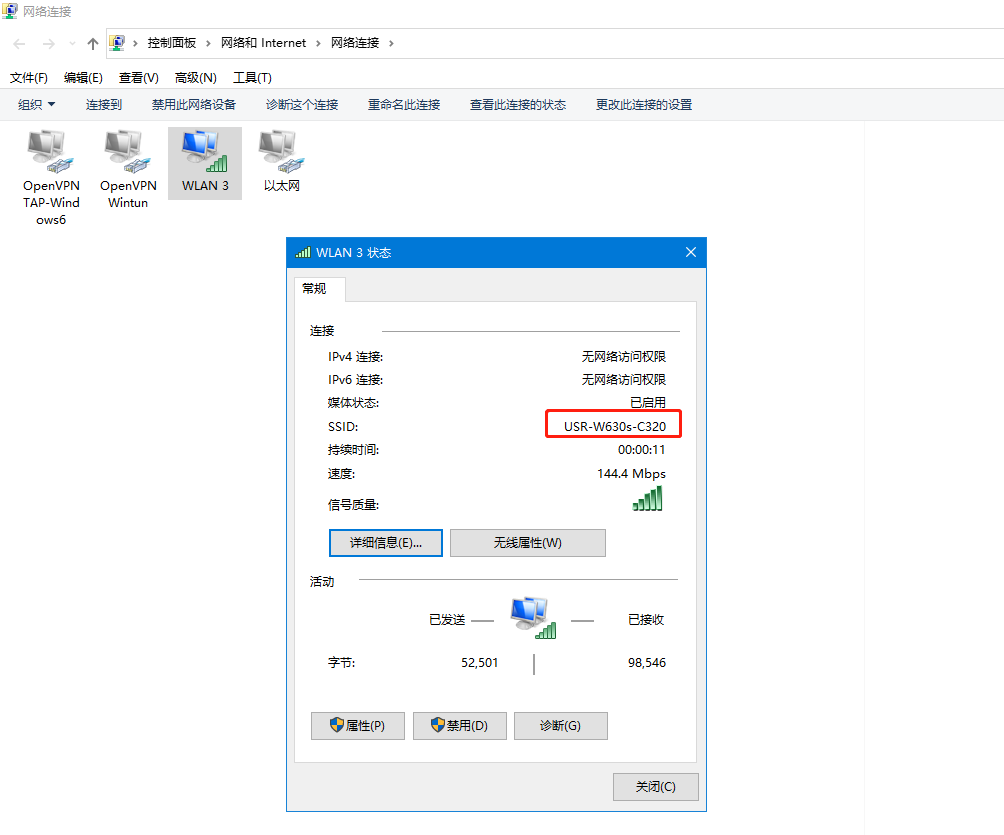

（1）连接USR-W630s 2.4GHZ WiFi，USR-W630s-C320

（2）登陆网页，浏览器输入192.168.1.1，登陆网页用户名和密码都是admin

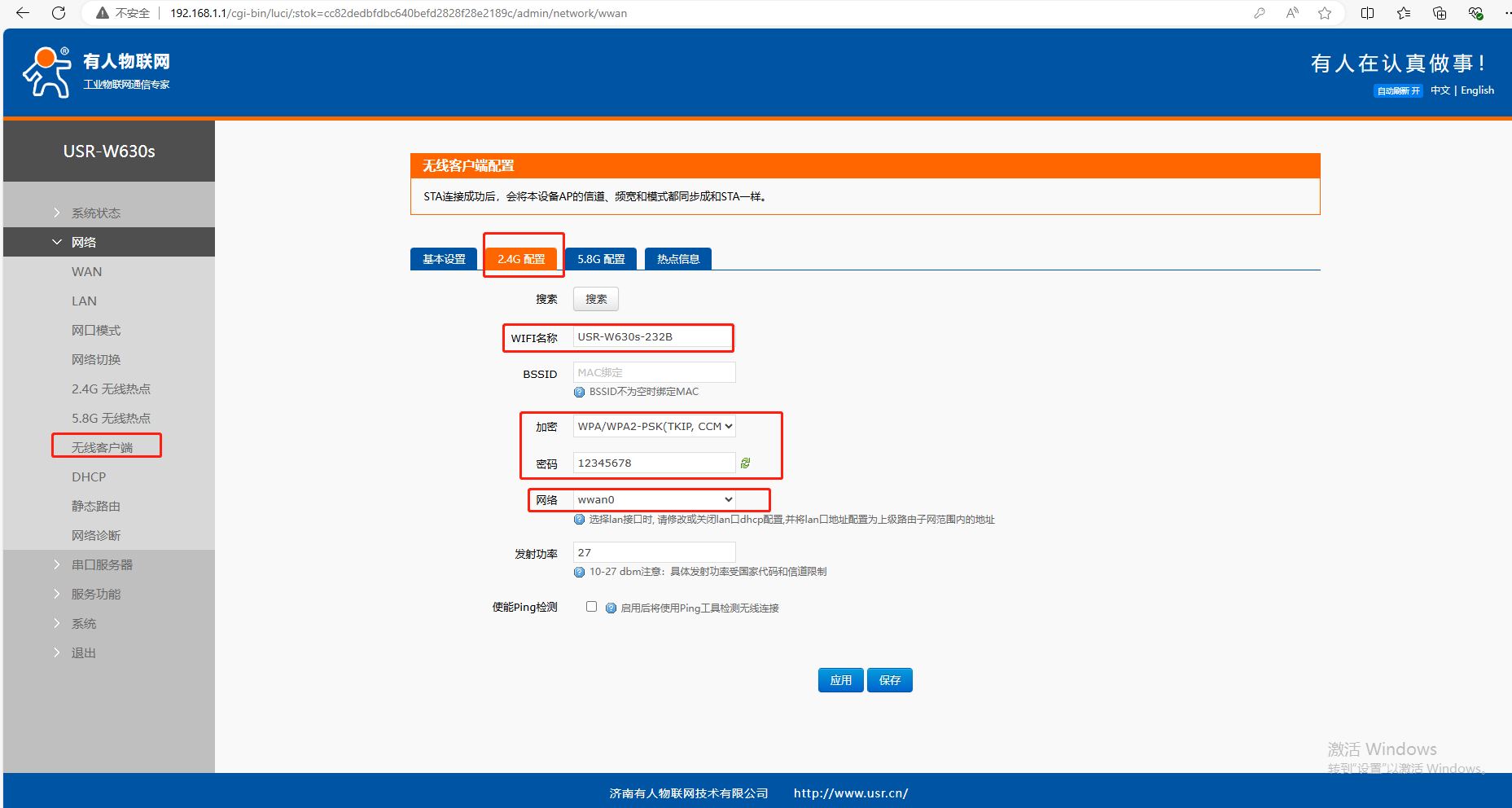

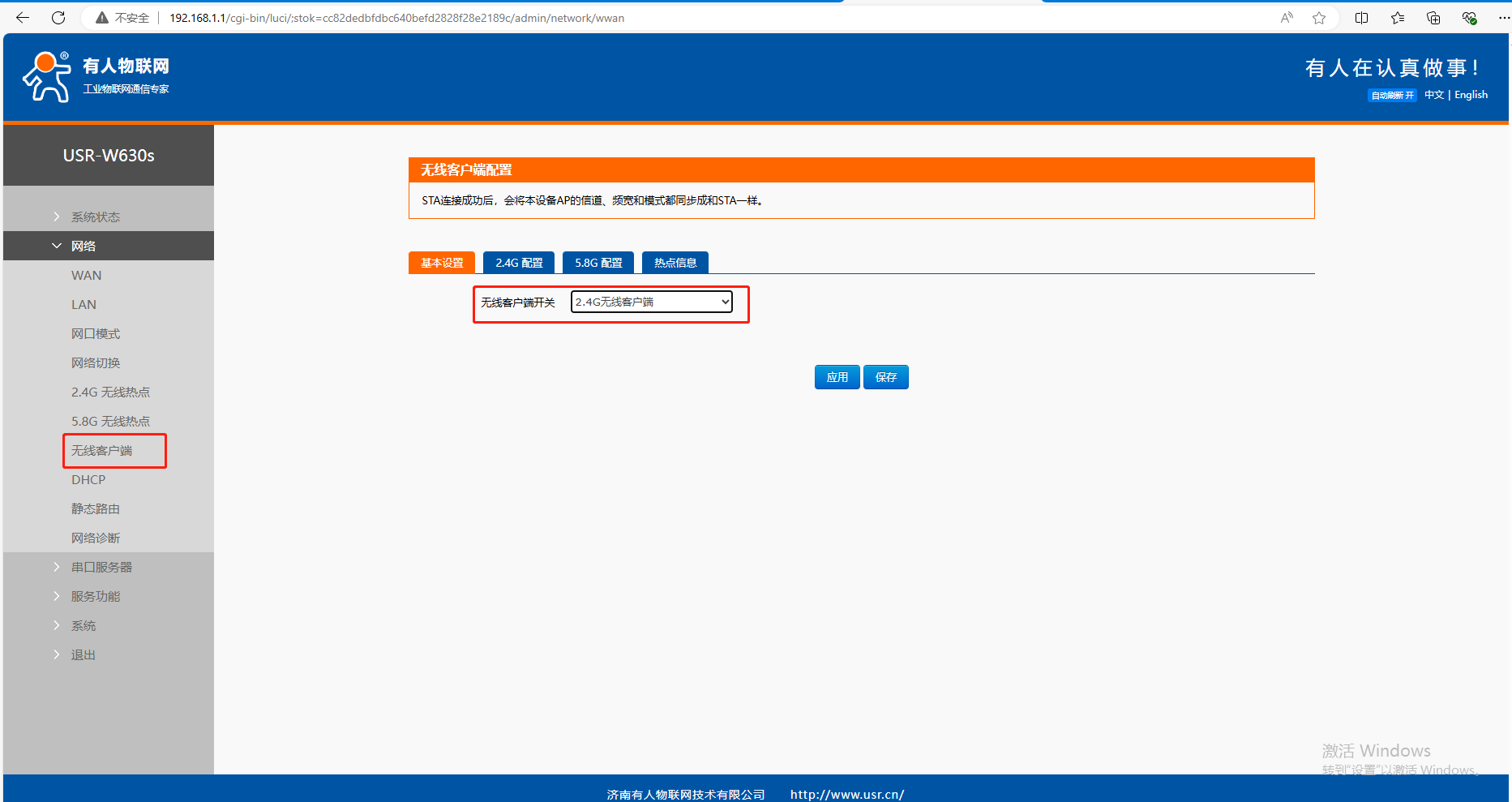

（3）无线客户端参数设置

基本设置，开启2.4G无线客户端

2.4G配置如下：

WIFI名称：USR-W630s-232B

加密类型WPA-PSK/WPA2-PSK(TKIP,CCMP)

密码：12345678

网络：wwan0

点击应用。

（4）串口服务器，串口设置保持默认

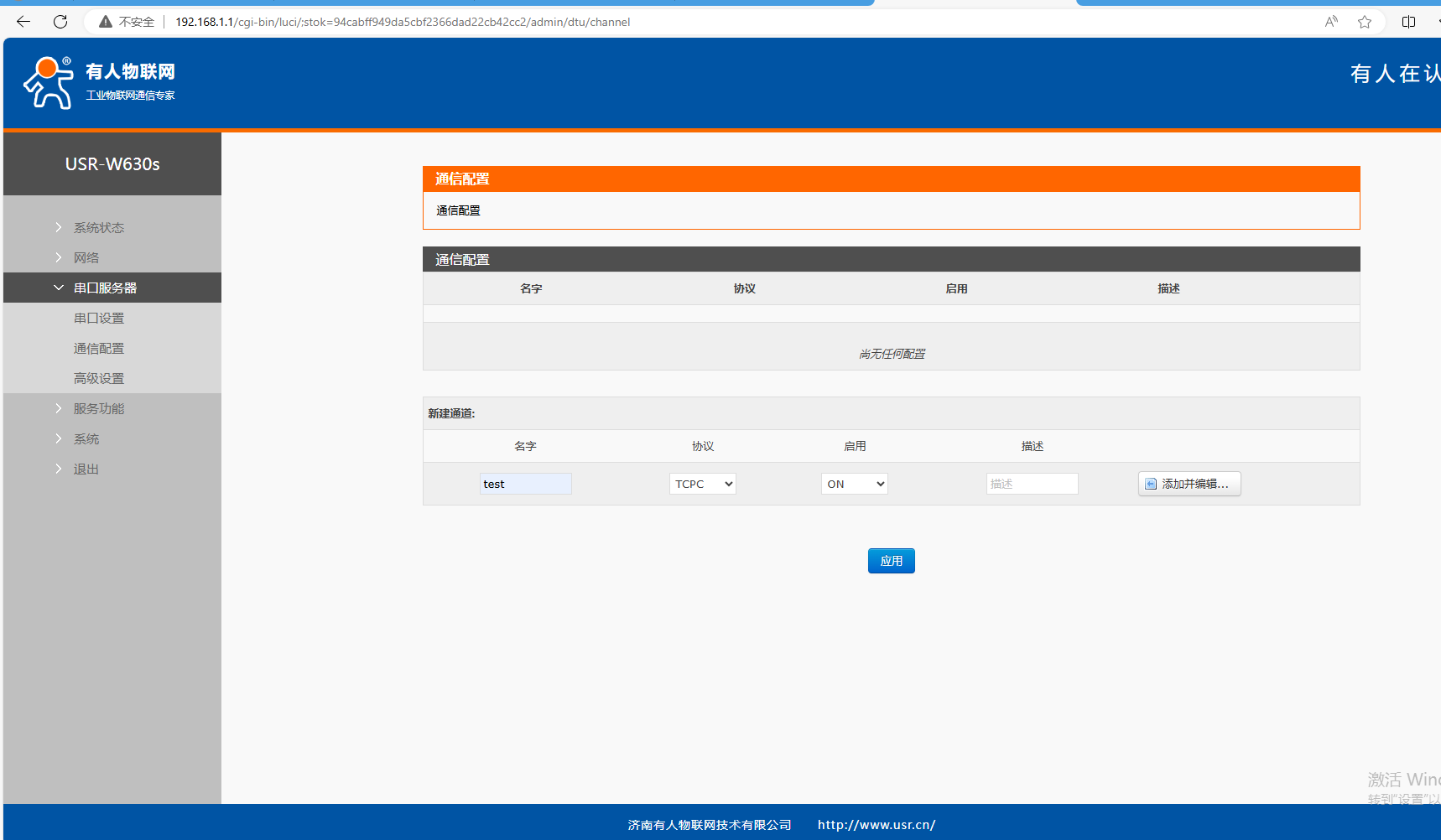

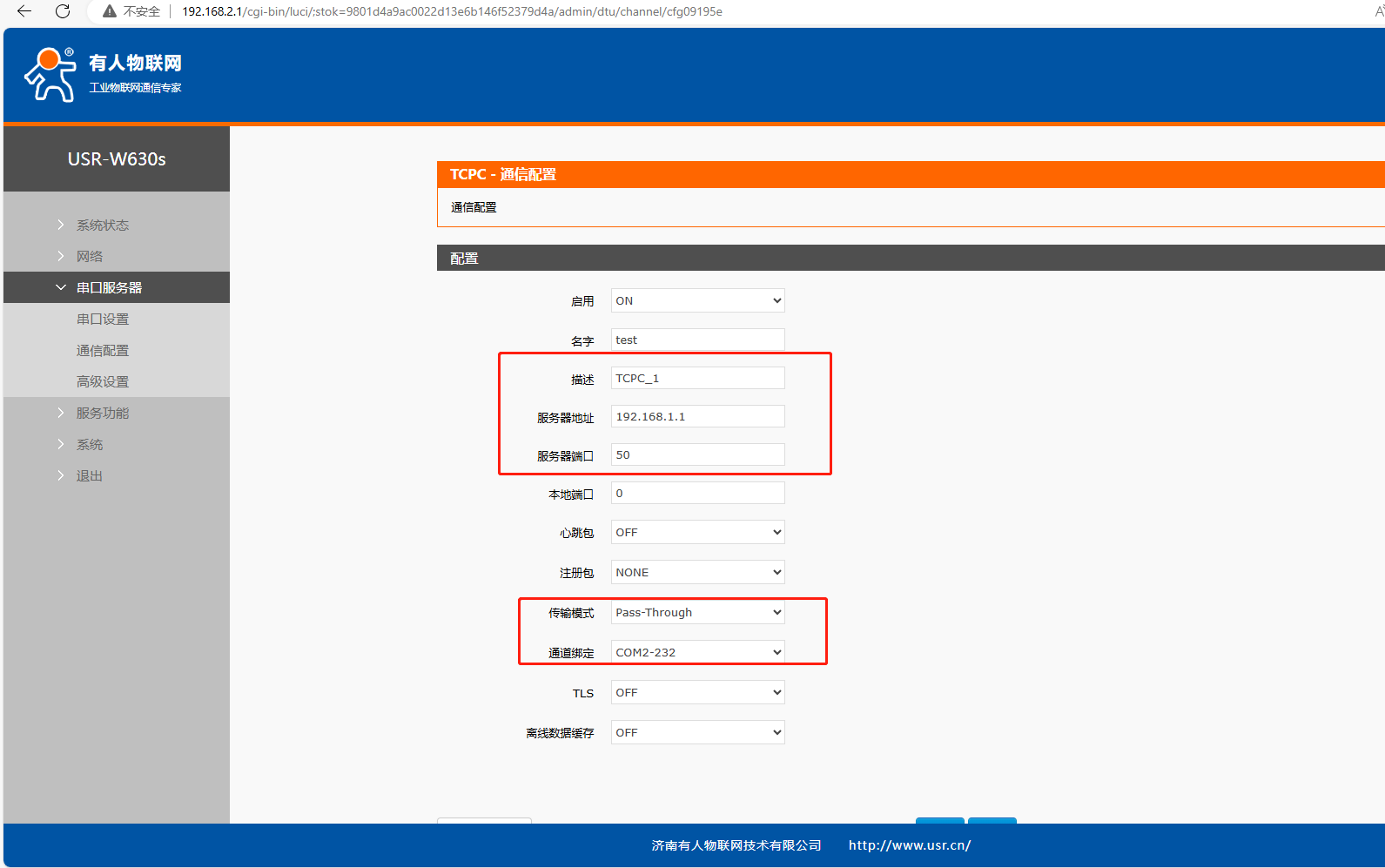

（5）串口服务器，通信配置，协议TCPC，应用ON，点击添加并编辑。

服务器地址填连接AP的IP：192.168.1.1，服务器端口：50，传输模式：Pass-Through，通道绑定：COM2-232。

点击应用。

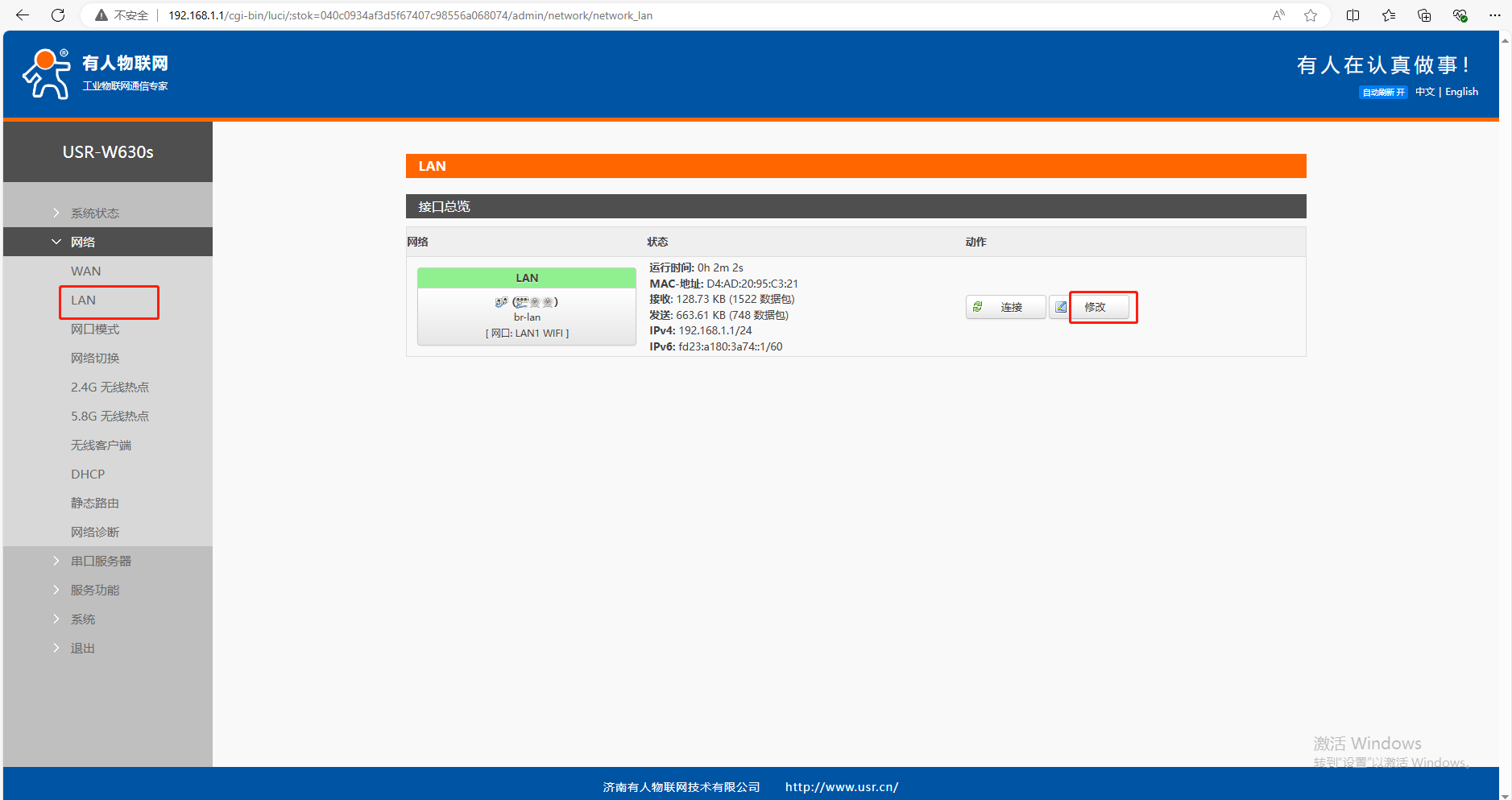

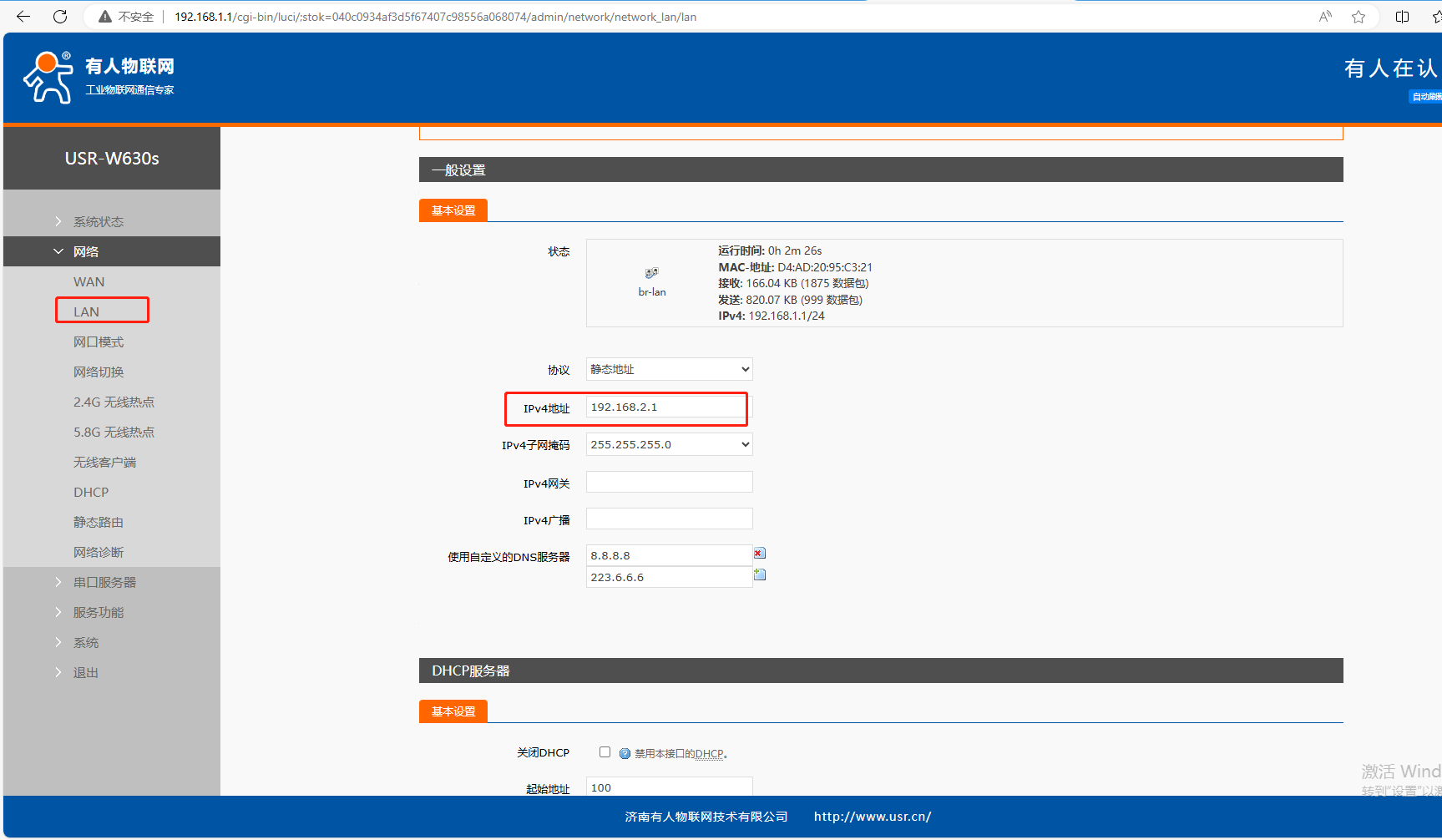

（6）网络，LAN，点击修改，IPv4地址192.168.1.1，要改为和做AP的USR-W630s不一样的网段IP。这里改为192.168.2.1，点击应用。

需要重新搜索WiFi，输入密码连接热点后，重新浏览器输入192.168.2.1登陆网页。

（7）系统，重启，执行重启。

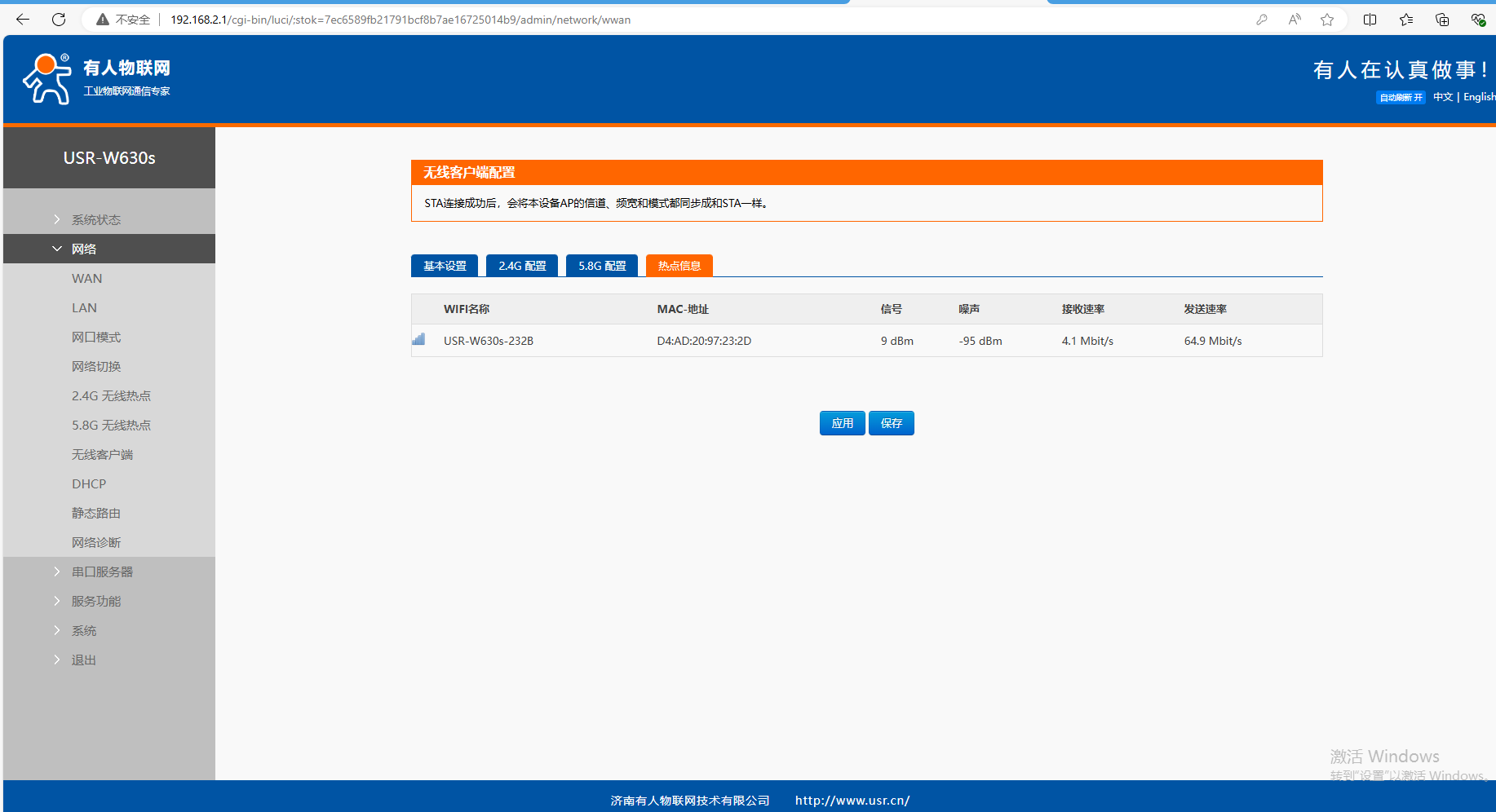

3、USR-W630s STA网页，无线客户端，热点信息可以查看无线连接状态，连接AP之后，显示AP热点信息。

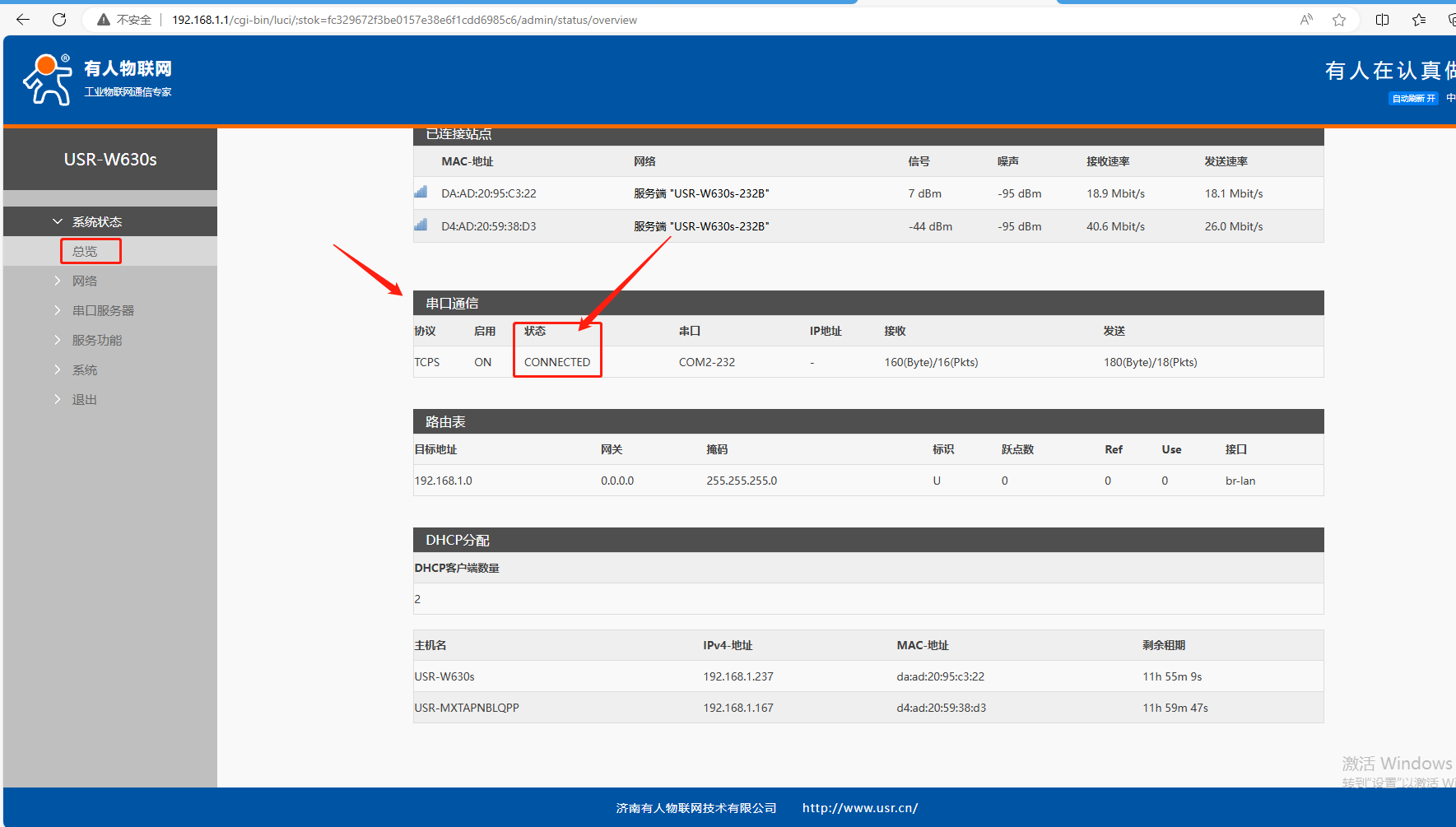

4、USR-W630s AP网页总览，可以查看TCP连接状态

四、AP和STA一对一串口通信

1、打开2个串口助手，串口参数设置和2个USR-W630s 232串口参数一致。115200，NONE，8，1

2、对应USB串口线，打开2个COM口，分别是COM3和COM4。

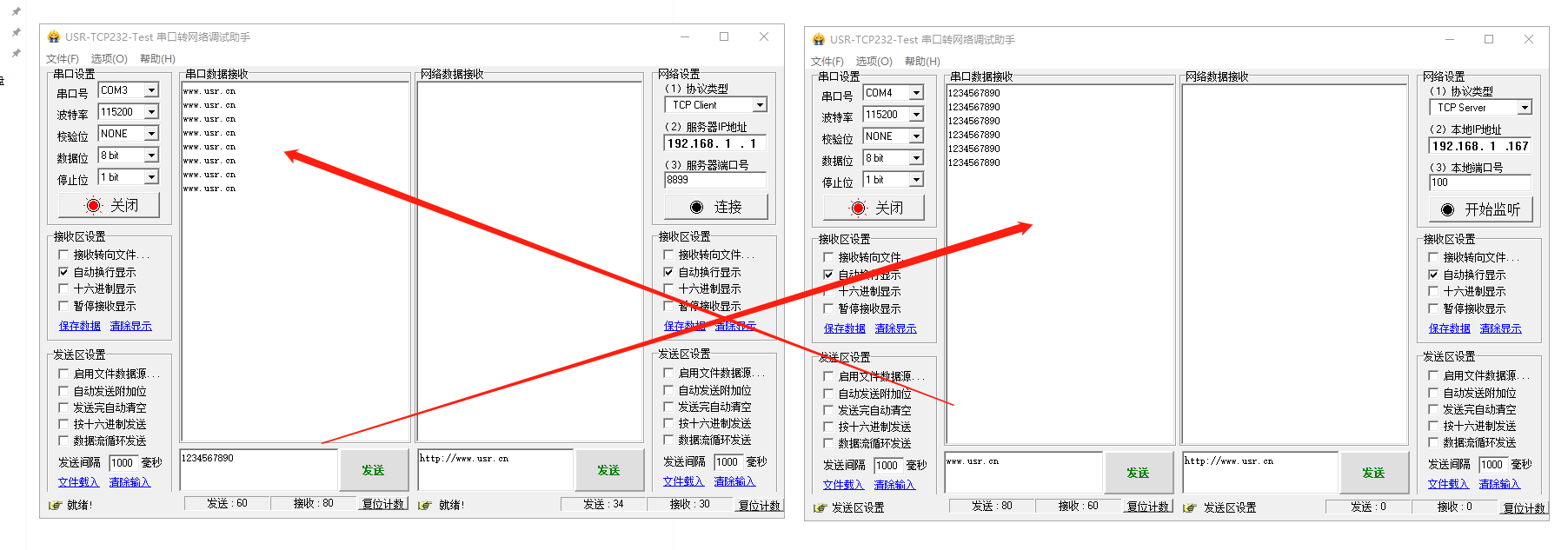

3、测试2个串口之间，相互发送数据。

编写人：金志方 编写日期：2024-09-06

审核人：金志方 审核日期：2024-09-06

订正版本：V1.0 订正内容：初稿
