USR-DR164 局域网AP模式485串口TCPS模式基本测试示例
一、资料下载
USR-DR164 说明书官网下载链接：
USR-DR164 规格书官网下载链接：
USR-DR164 AT指令集官网下载链接：
虚拟串口调试助手软件V3官网下载链接：https://www.usr.cn/Download/31.html
网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR164 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台
2、硬件连接

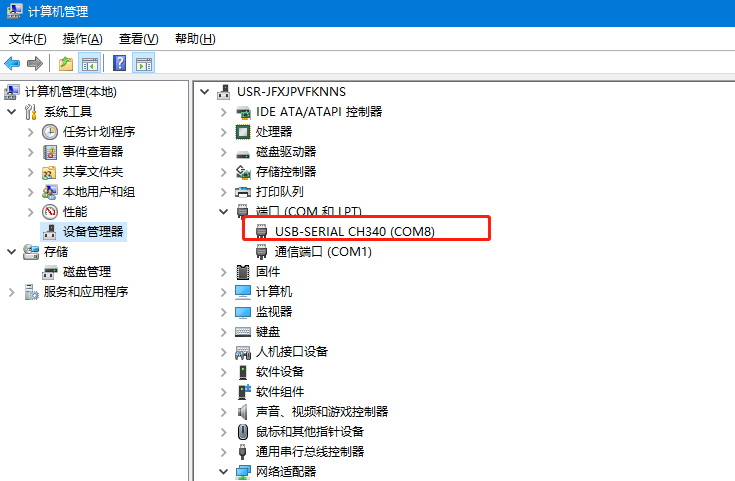

USR-DR164的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。
电脑打开设置软件。
三、产品参数设置
1、USR-DR164参数设置

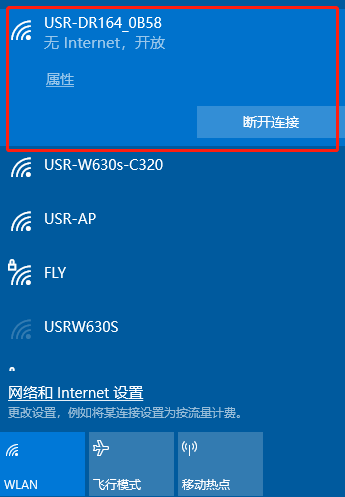

USR-DR164插上WIFI天线，接上12V电源，电脑右下角搜索USR-DR164的WIFI ，WiFi名字 USR-DR404_xxxx(xxxx 是 DR164 MAC 的后四 位 )，点击链接WIFI。

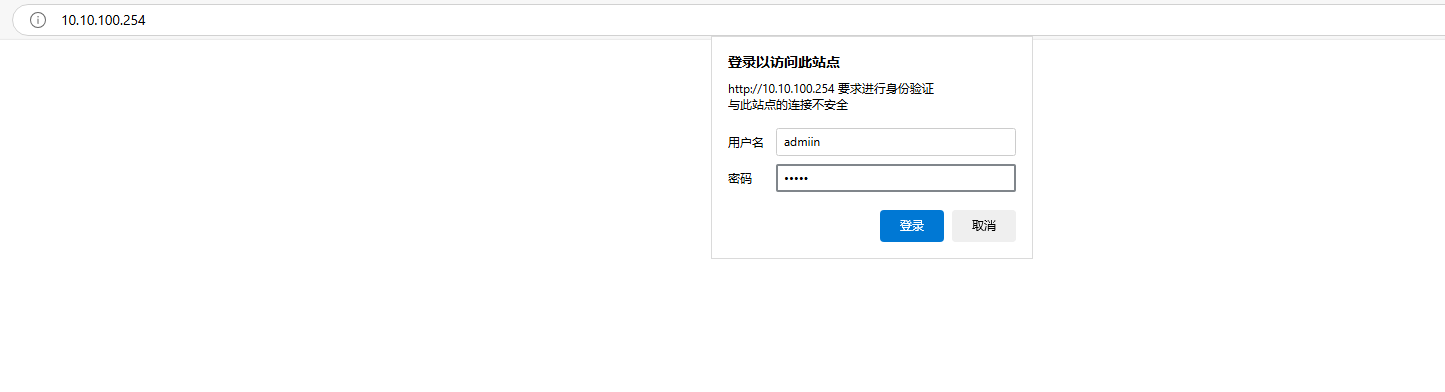

浏览器输入10.10.100.254回车进入设备的内置网页，账号密码默认都是admin，点击登入

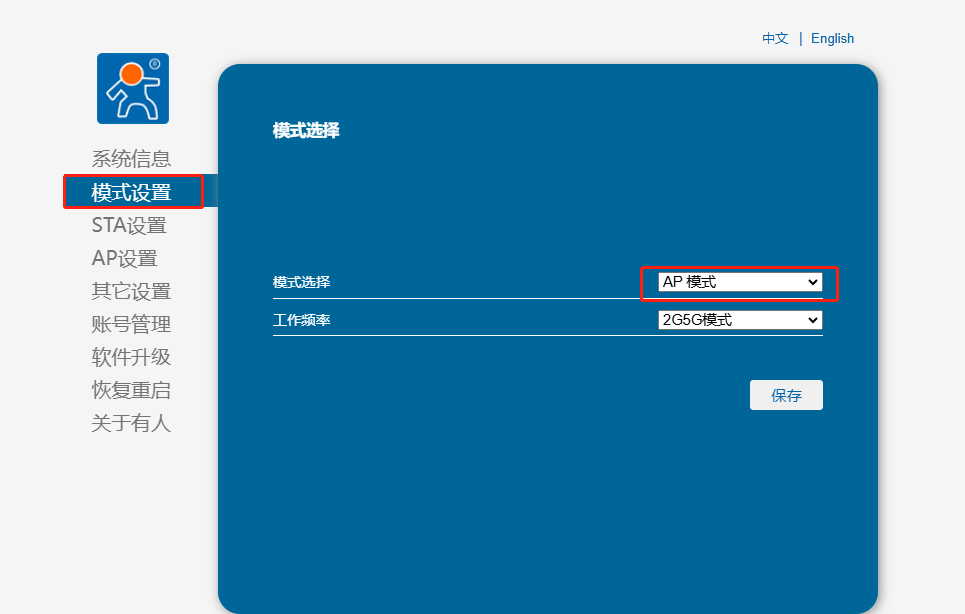

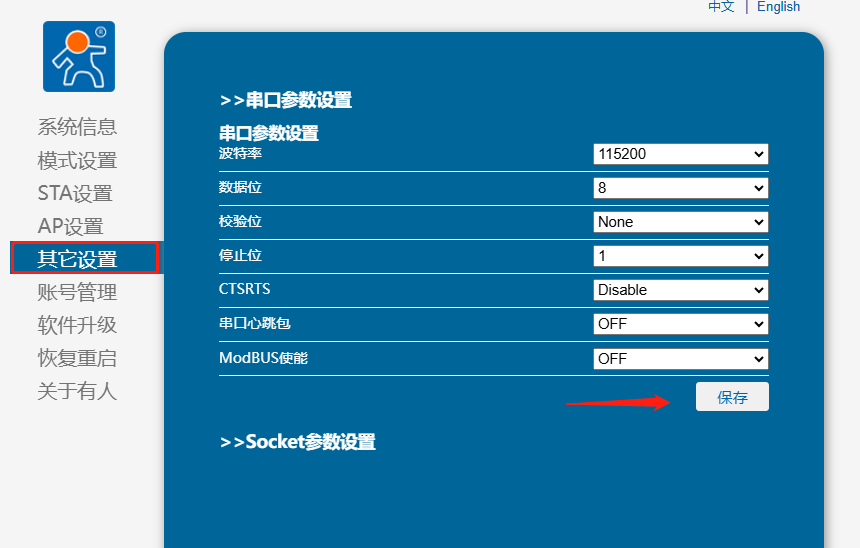

在“模式设置”设备保持AP模式，在“其他设置”界面，可以配置设备串口参数与实际要接串口设备的串口参数一致，本案例使用115200波特率，NONE无校验、数据位8、停止位1点击保存，先别重启，继续配置模块socket参数。

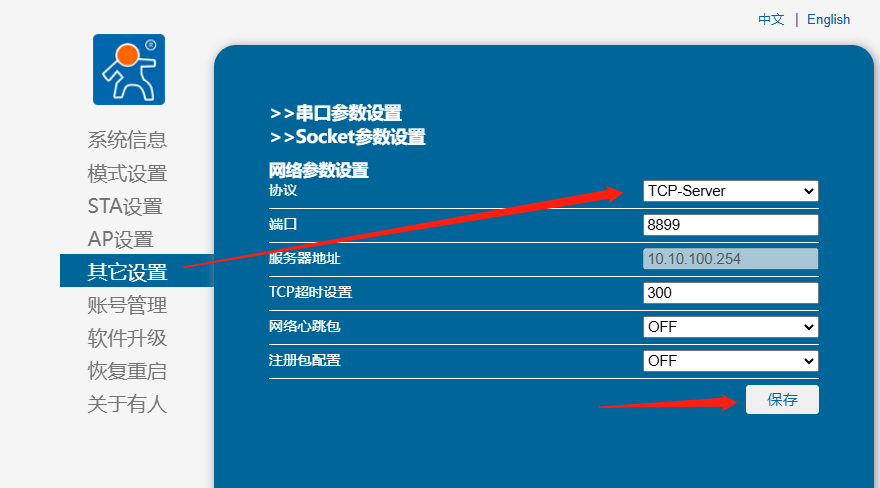

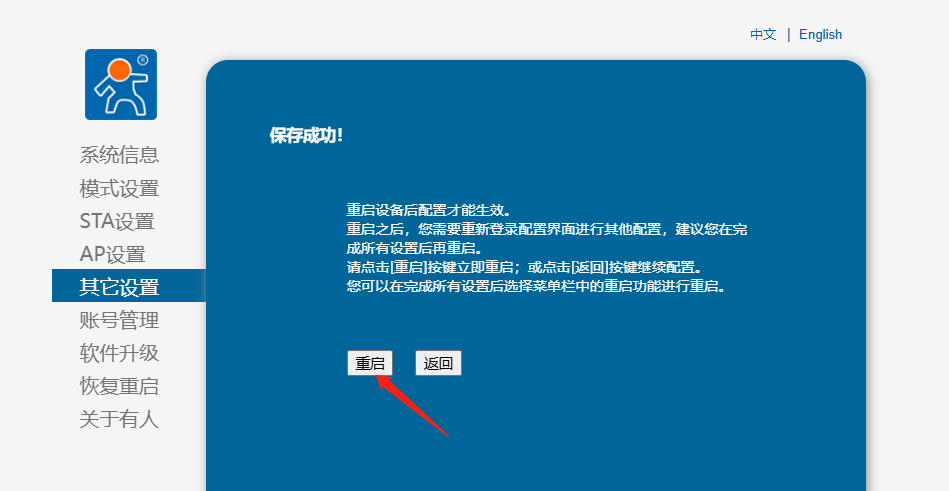

“其他设置”界面中配置模块为tcp server模式，端口8899，保存，重启。
2、网络调试助手参数设置

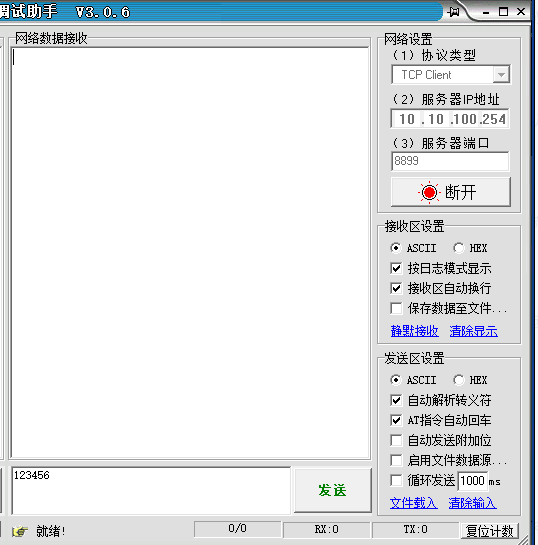

电脑连接DR164 APwifi信号后，打开网络调试助手，模拟TCP CLIENT去连接USR-DR164的 TCP SERVER
协议类型：TCP CLIENT
远程主机地址：10.10.100.254
远程主机端口号：8899
点击连接，设备通过TCP连接上USR-DR164。
四、功能调试
1、功能调试
打开一个串口调试助手，引用USB转换器COM4，和网络调试助手进行数据互发测试。

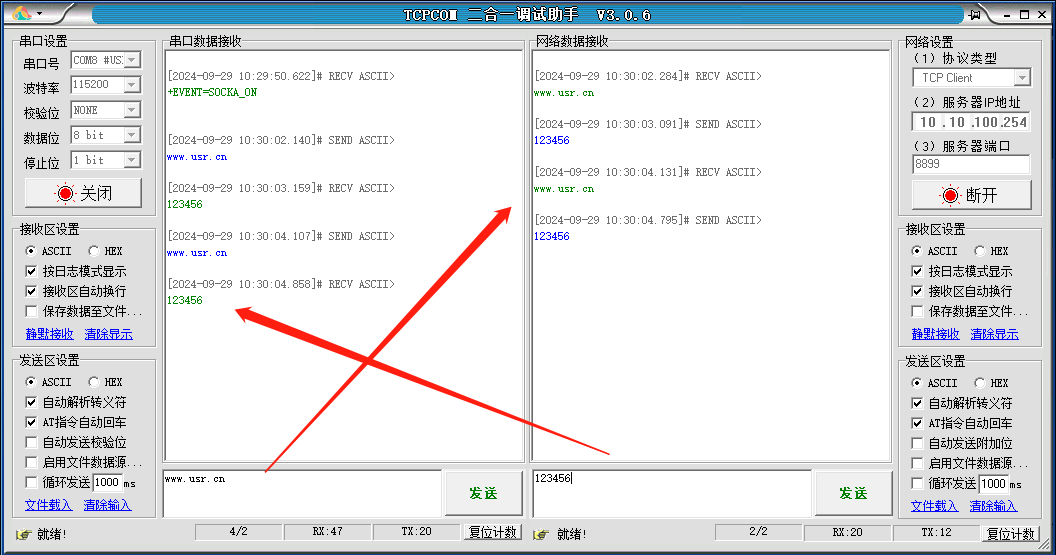

2、调试截图
编写人：孙绪辉 编写日期：2024-09-29
审核人：金志方 审核日期：2024-10-14
订正版本：V1.0 订正内容：初稿
