两个USR-W660之间桥接模式应用示例

一、资料下载

USR-W660 资料官网下载链接：https://www.usr.cn/Product/402.html

网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-W660 产品 2个

12V/3A电源适配器 2个

USB-RS232串口线 2条

笔记本电脑 2台

超五类网线2根

2、硬件连接

两个USR-W660的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上电。1号USR-W660做AP模式，第一个电脑连接1号USR-W660 WiFi。2号USR-W660做桥接模式，STA模式无线连接AP，LAN口有线接第二个电脑，第二个电脑设置和USR-W660同网段的静态IP。

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看2个USR-W660的USB-RS232串口线COM口号，COM3，COM4。

三、1号USR-W660的AP参数设置

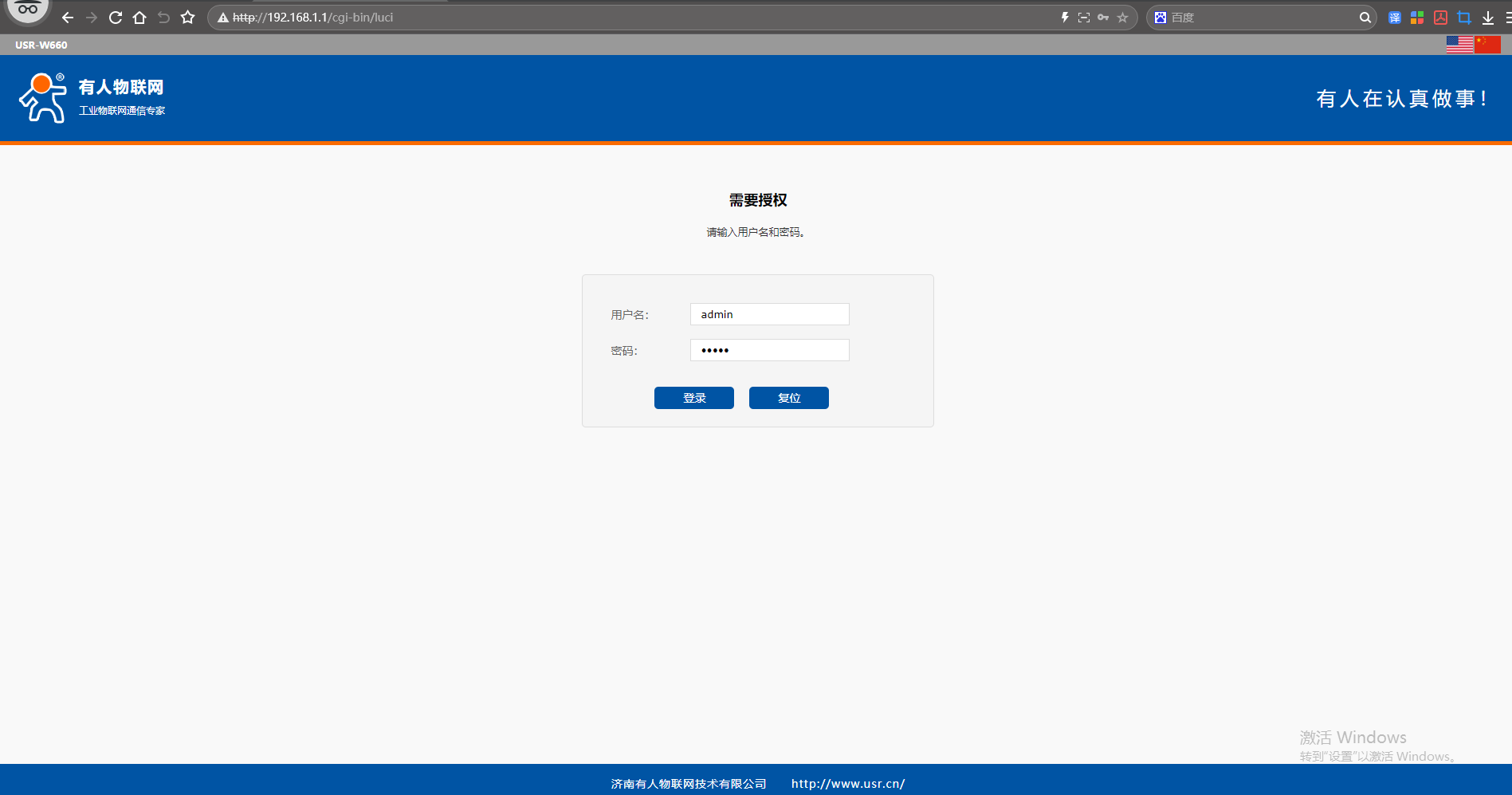

1、电脑无线网卡，搜索连接1号USR-W660的WiFi名称，USR-W660-60A5，浏览器输入192.168.1.1登陆W660的网页。登陆网页的用户名和密码都是admin。

2、查看网络--LAN口的参数

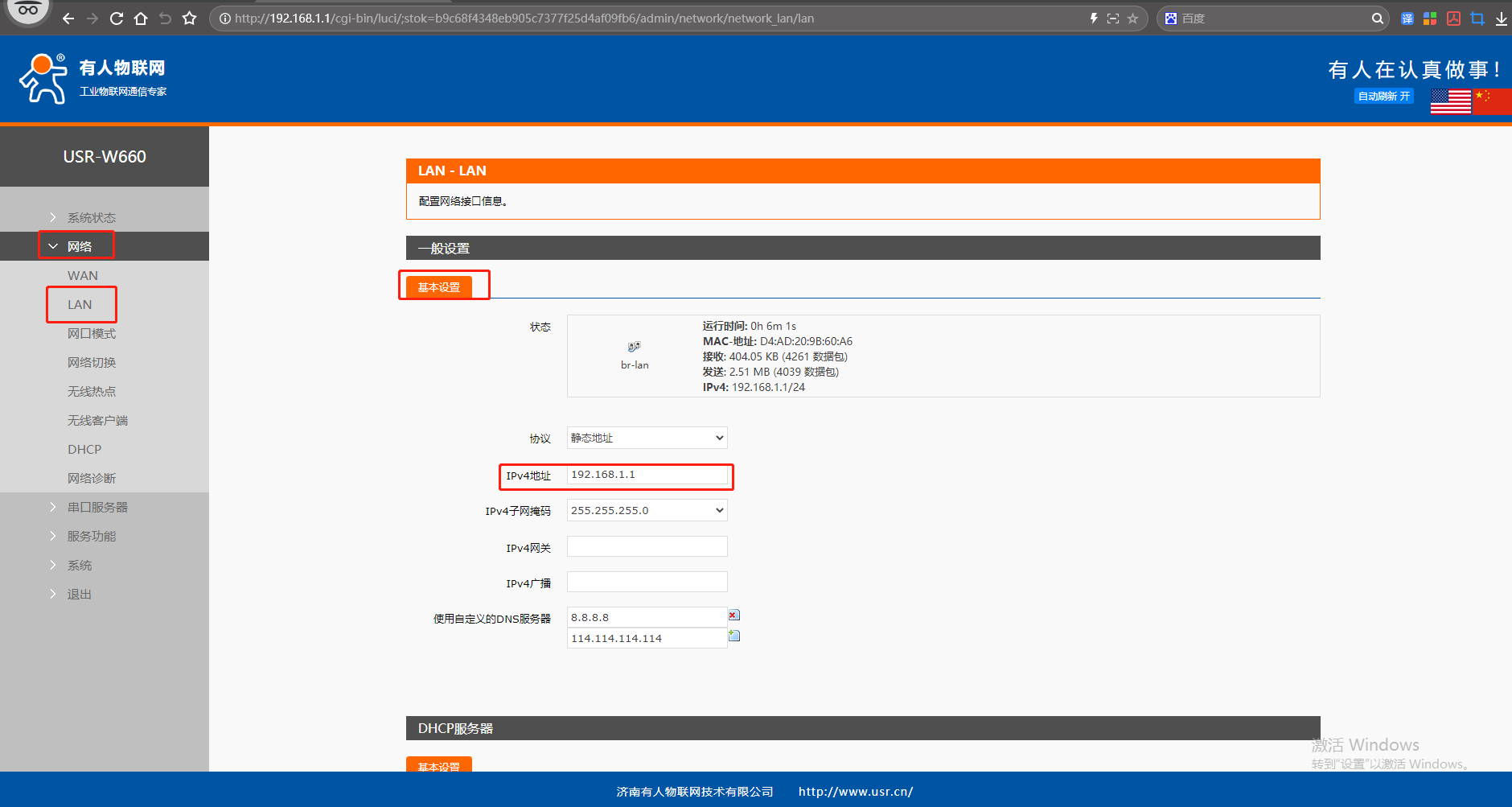

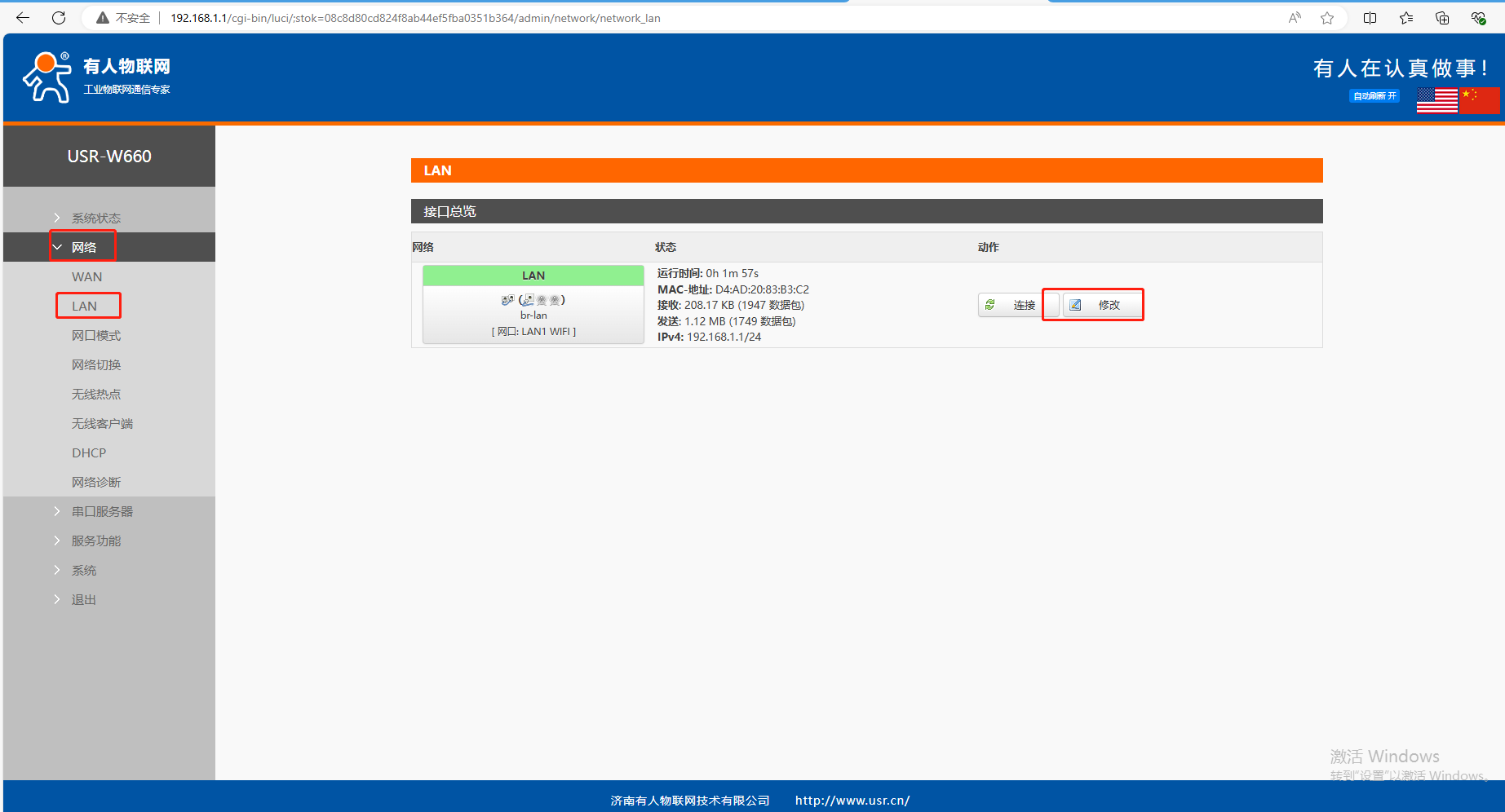

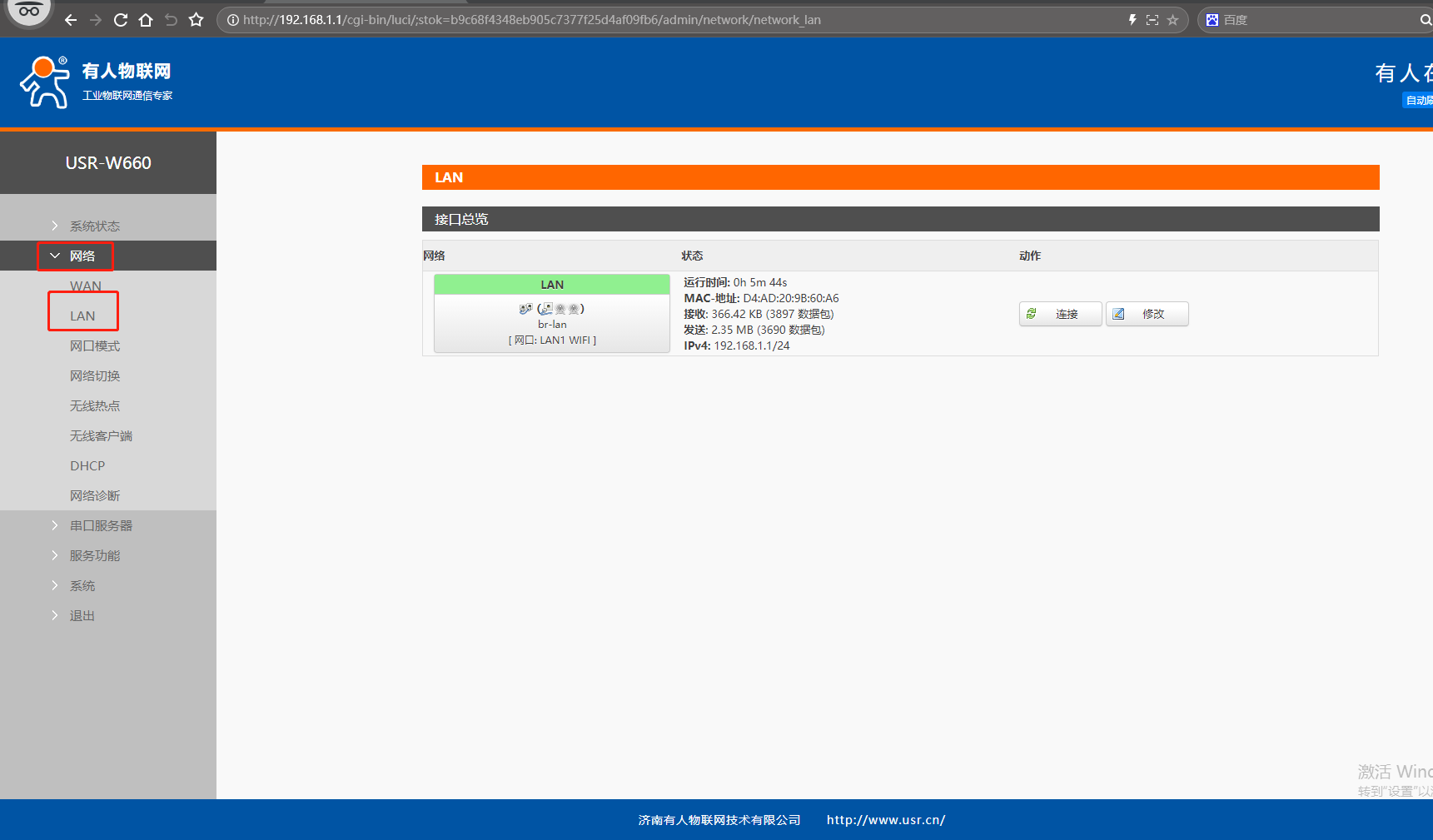

网页点开网络，点击LAN，点击修改，LAN口的基本设置，可以查看USR-W660做AP模式的IP是192.168.1.1。也可以根据现场应用实际修改。

3、设置网络--无线热点的参数

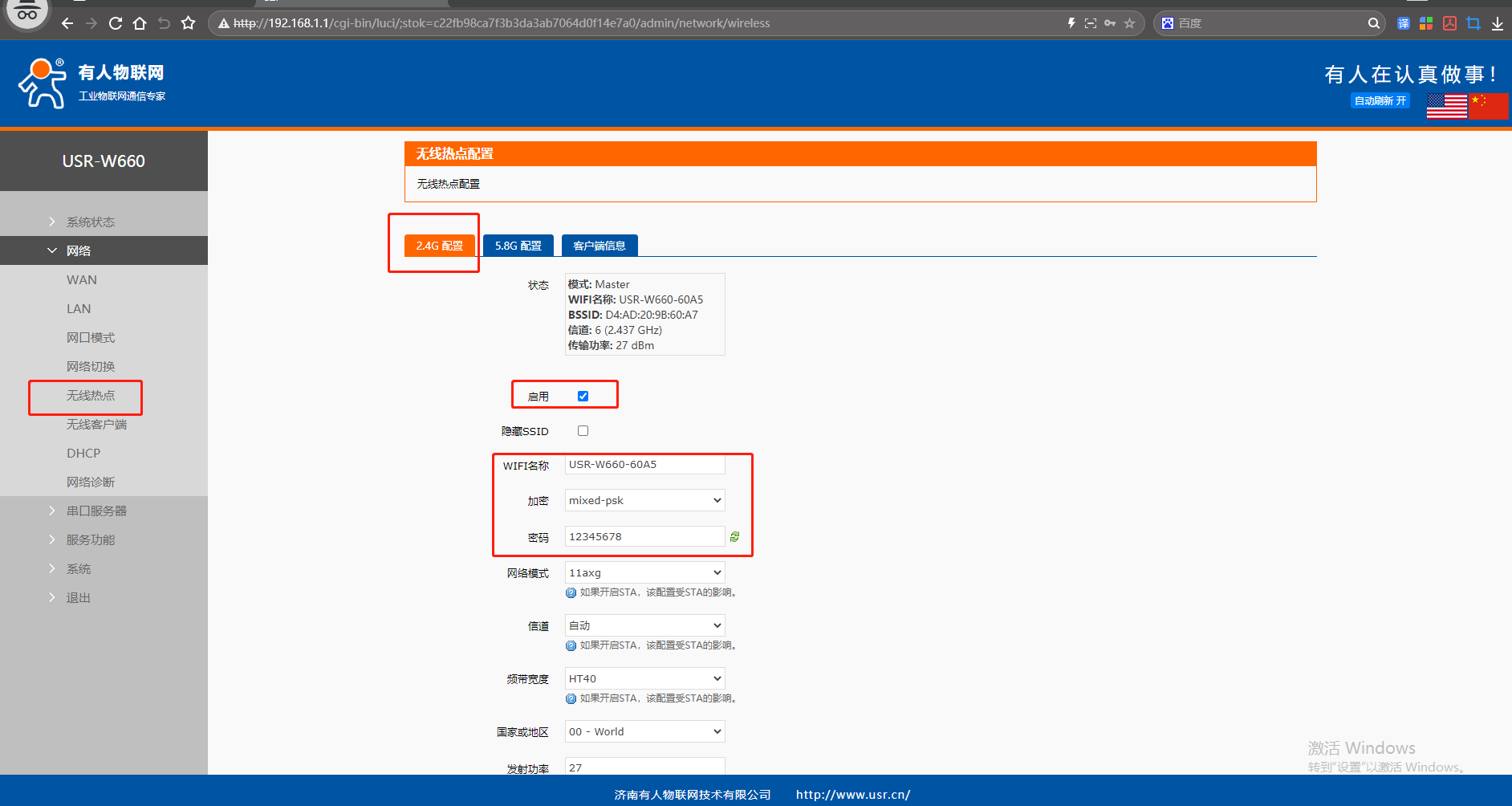

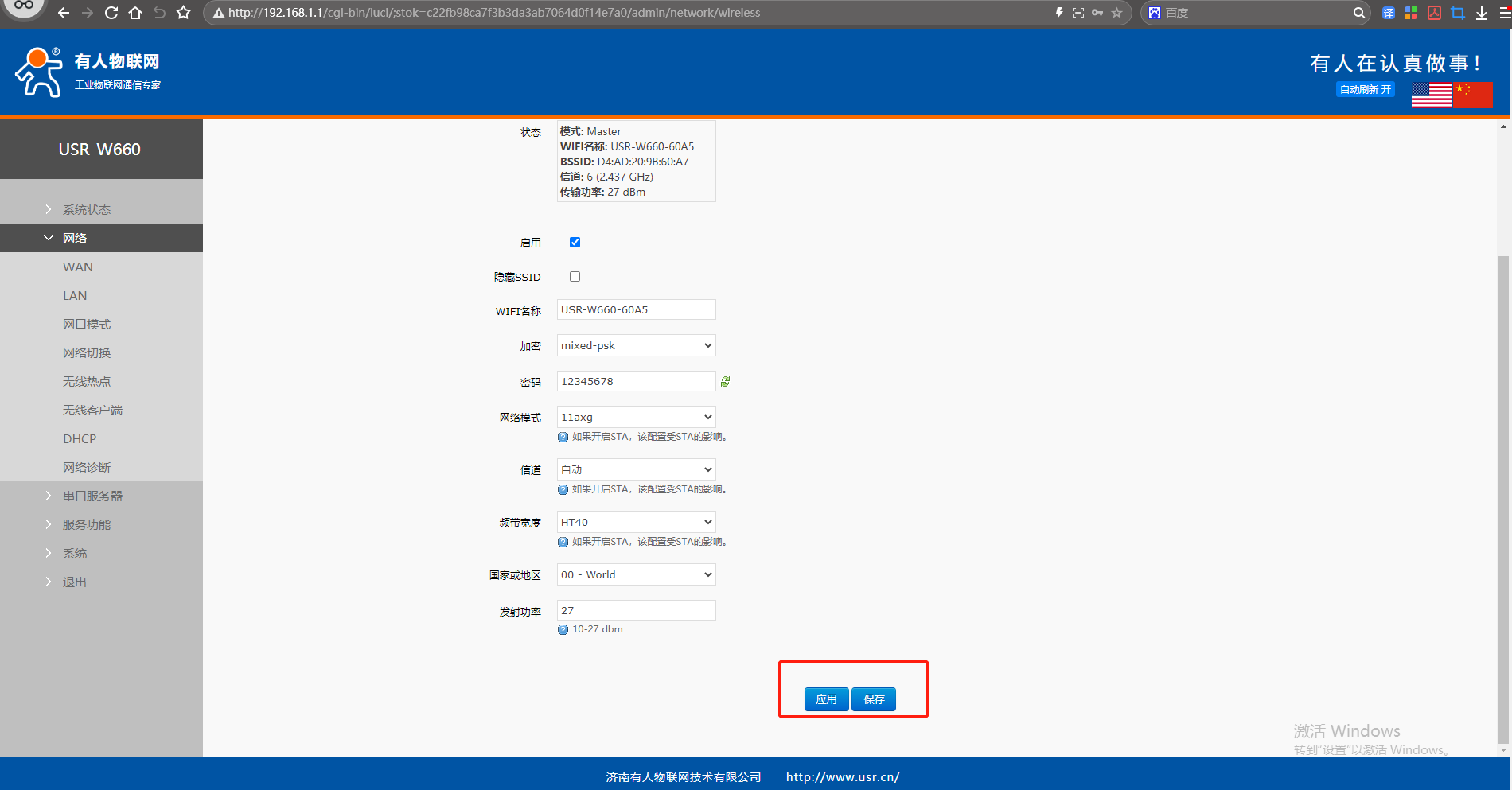

网页点开网络，点击无线热点，点开2.4G配置，勾选启用，WIFI名称是USR-W660-60A5，加密选择mixed-psk，密码设置12345678。

点击应用，需要重新连接WiFi名，输入密码连接。点击保存，网页参数都设置完，统一重启。

4、设置串口服务器--串口设置的参数

网页点开串口服务器，点击串口设置，这里可以对USR-W660的485或者232串口参数进行修改设置。本案例使用默认波特率115200。

5、网页重启USR-W660

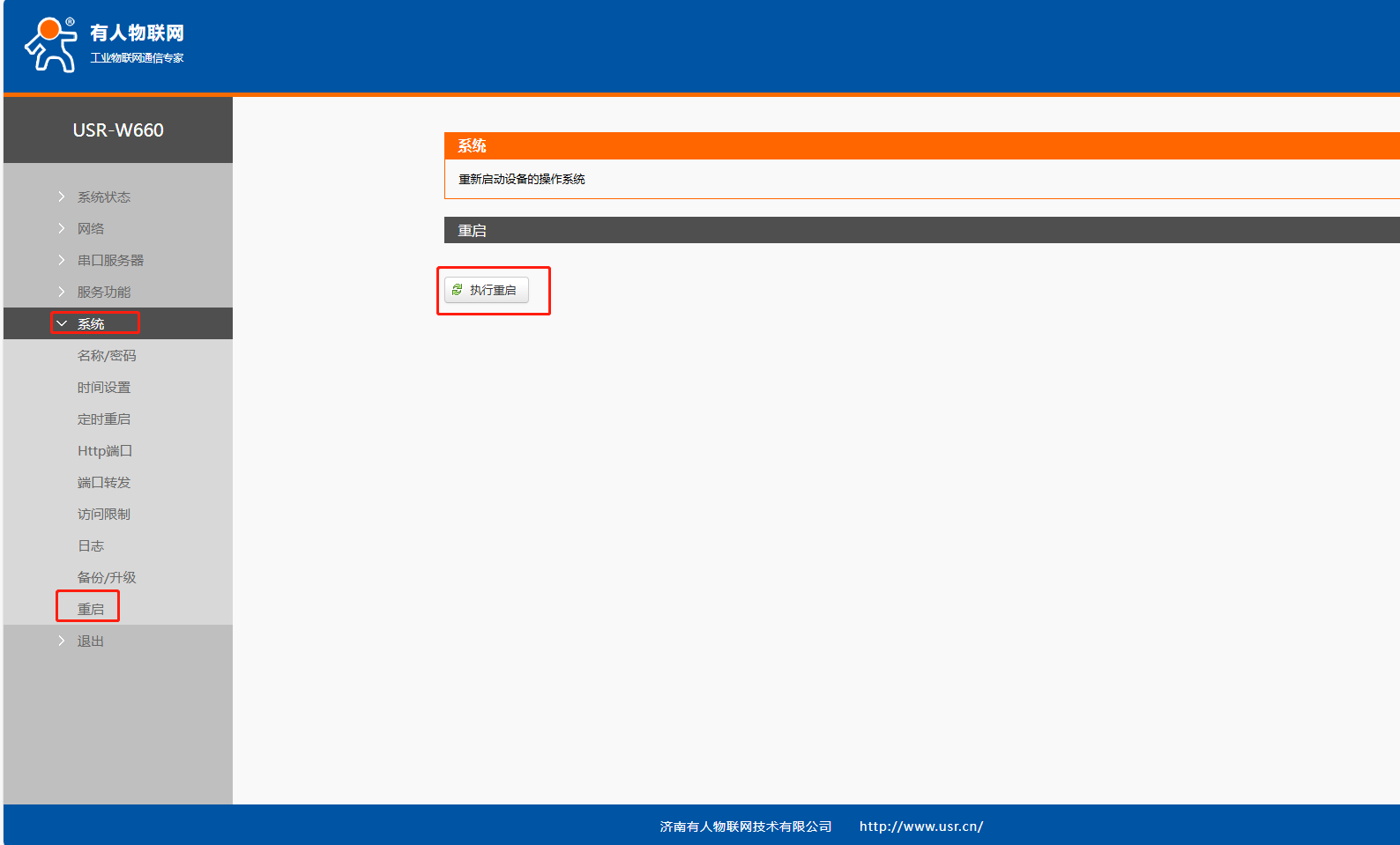

网页点开系统，点击重启，点击执行重启。

四、2号USR-W660的STA参数设置

1、电脑无线网卡，搜索连接2号USR-W660的WiFi名称，USR-W660-B3C1，浏览器输入192.168.1.1登陆W660的网页。登陆网页的用户名和密码都是admin。

2、设置网络--LAN口的参数

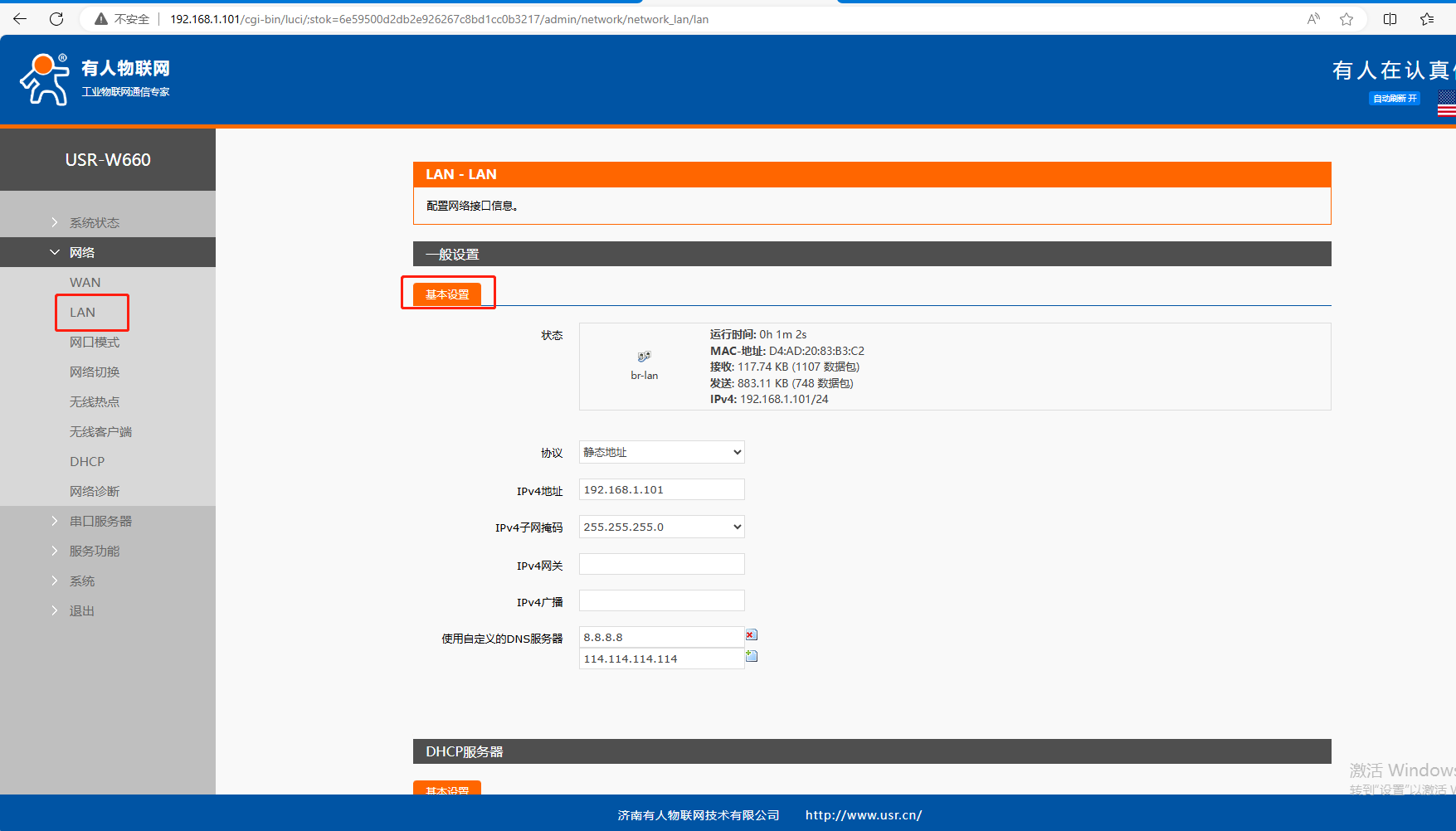

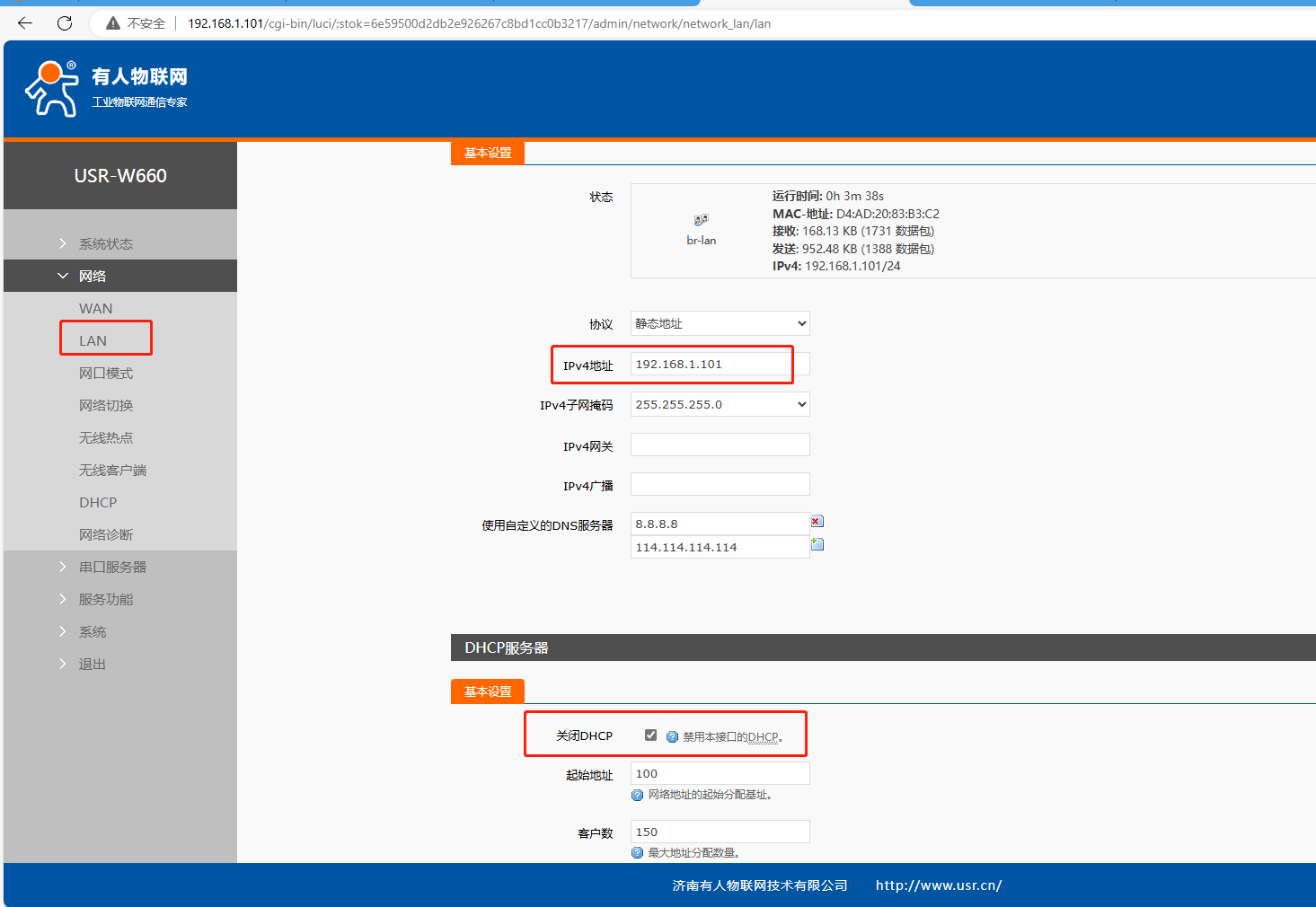

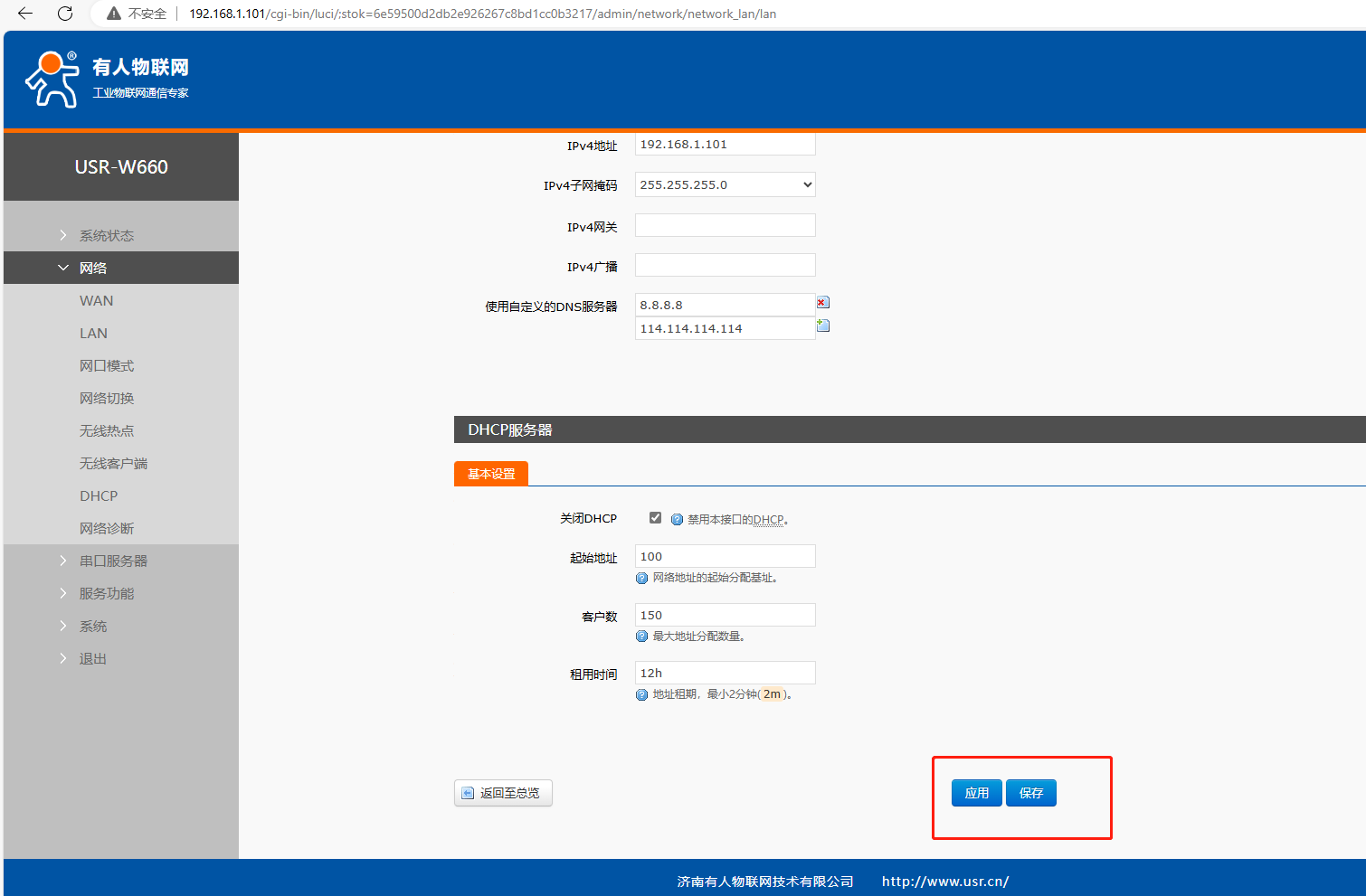

网页点开网络，点击LAN，点击修改，LAN口的基本设置，USR-W660做STA模式，桥接模式，IP需要和AP的IP同网段，这里设置静态IP 192.168.1.101，网页下面的DHCP服务器，勾选关闭DHCP功能。

点击应用、保存。

3、用修改后的IP 192.168.1.101登陆网页

修改LAN口IP，点击应用之后，需要重新连接WiFi，浏览器输入192.168.1.101，重新登陆网页。

4、设置网络--无线客户端的参数

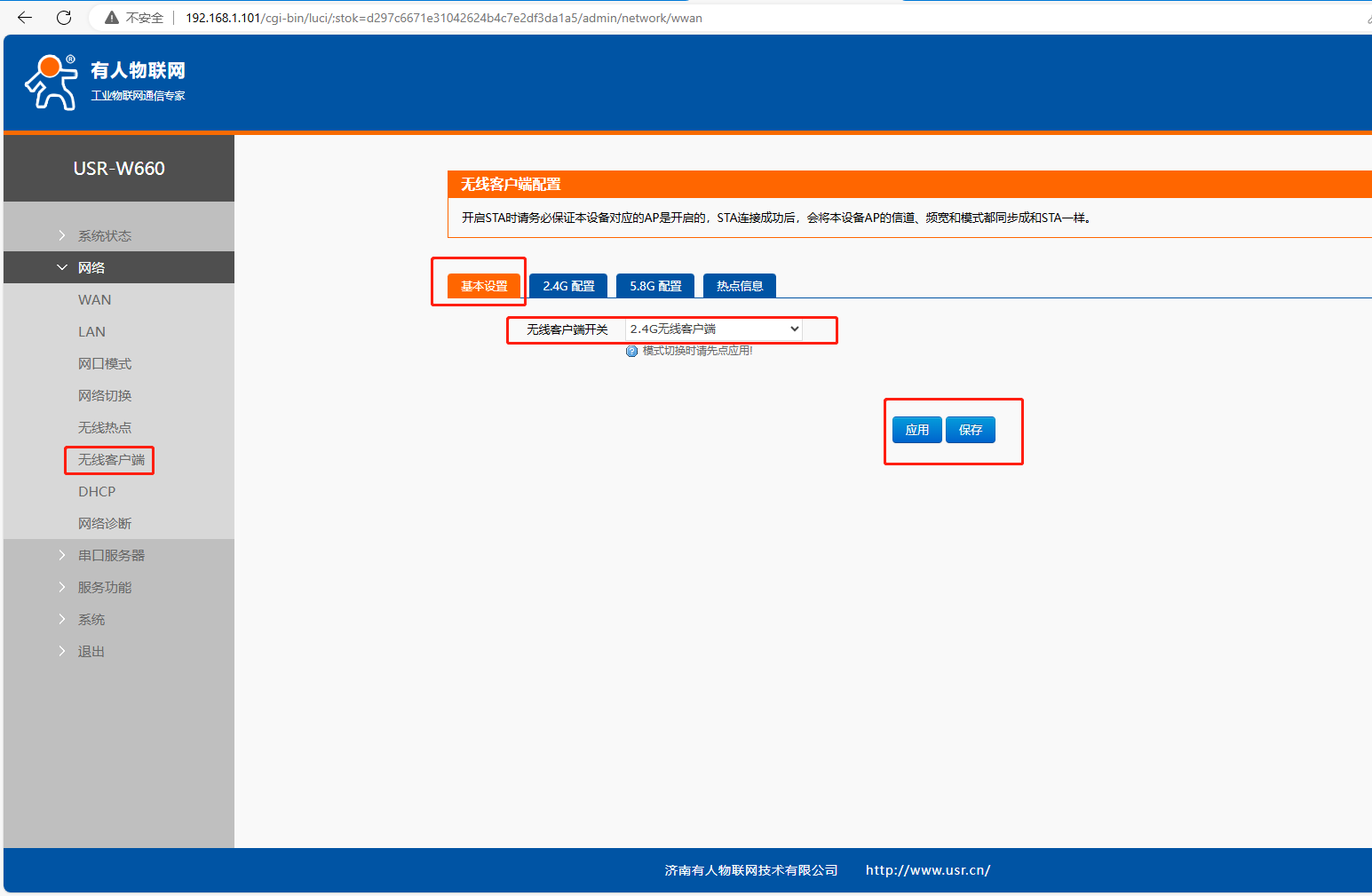

网页点开网络，点击无线客户端，点击基本设置，无线客户端开关，选择2.4G无线客户端，点击应用、保存。

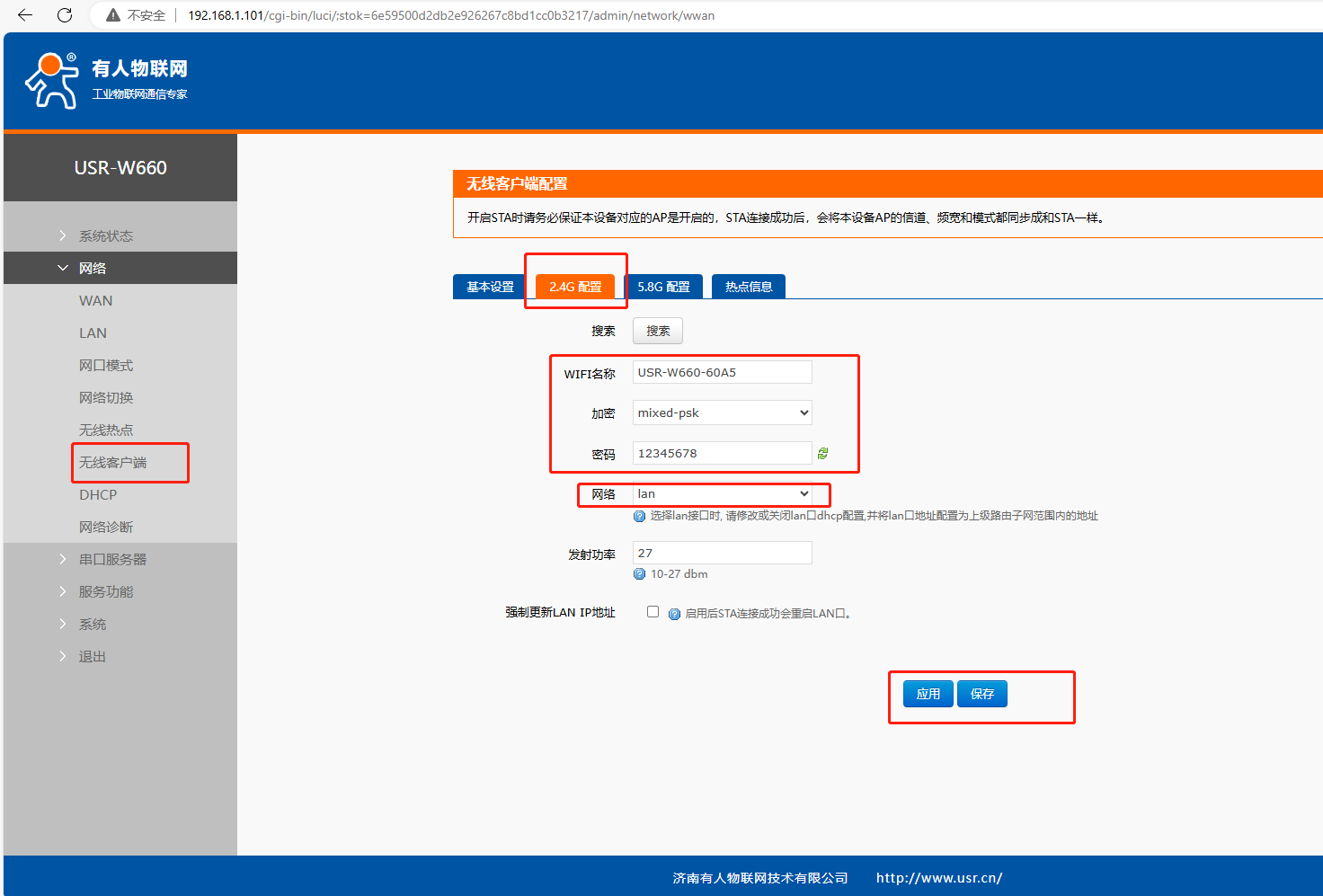

点击2.4G配置，WiFi名称填要连接的AP WiFi名，USR-W660-60A5，加密选择mixed-psk，密码设置12345678。桥接模式，密码下面的网络选择LAN，点击应用、保存。

5、设置串口服务器--串口设置的参数

网页点开串口服务器，点击串口设置，这里可以对USR-W660的485或者232串口参数进行修改设置。本案例使用默认波特率115200。

6、网页重启USR-W660

五、桥接模式测试

1、第一台电脑设置

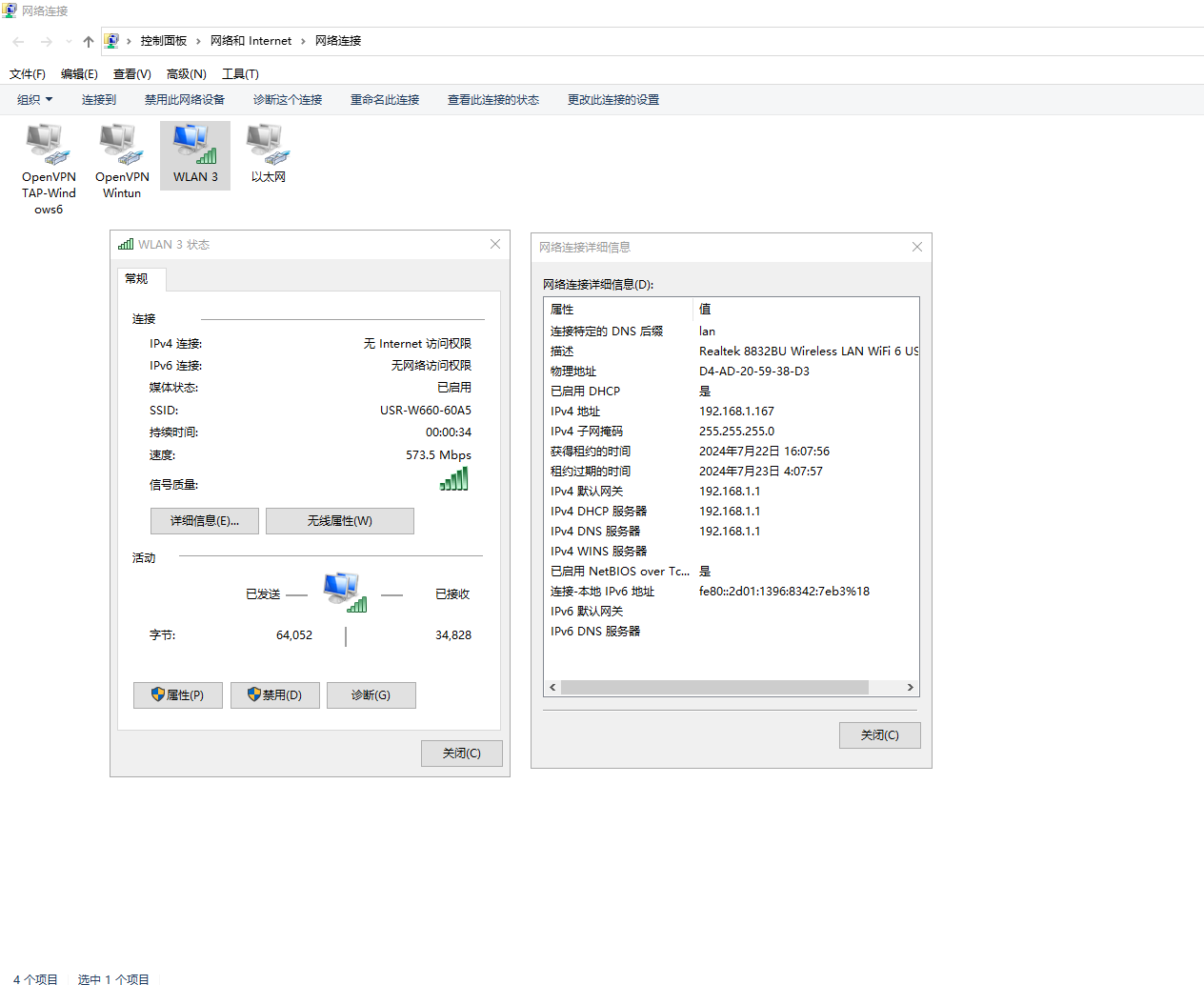

第一台电脑无线连接1号USR-W660（AP模式）的WIFI，电脑有线网卡查看IP 是192.168.1.167。

2、第二台电脑设置

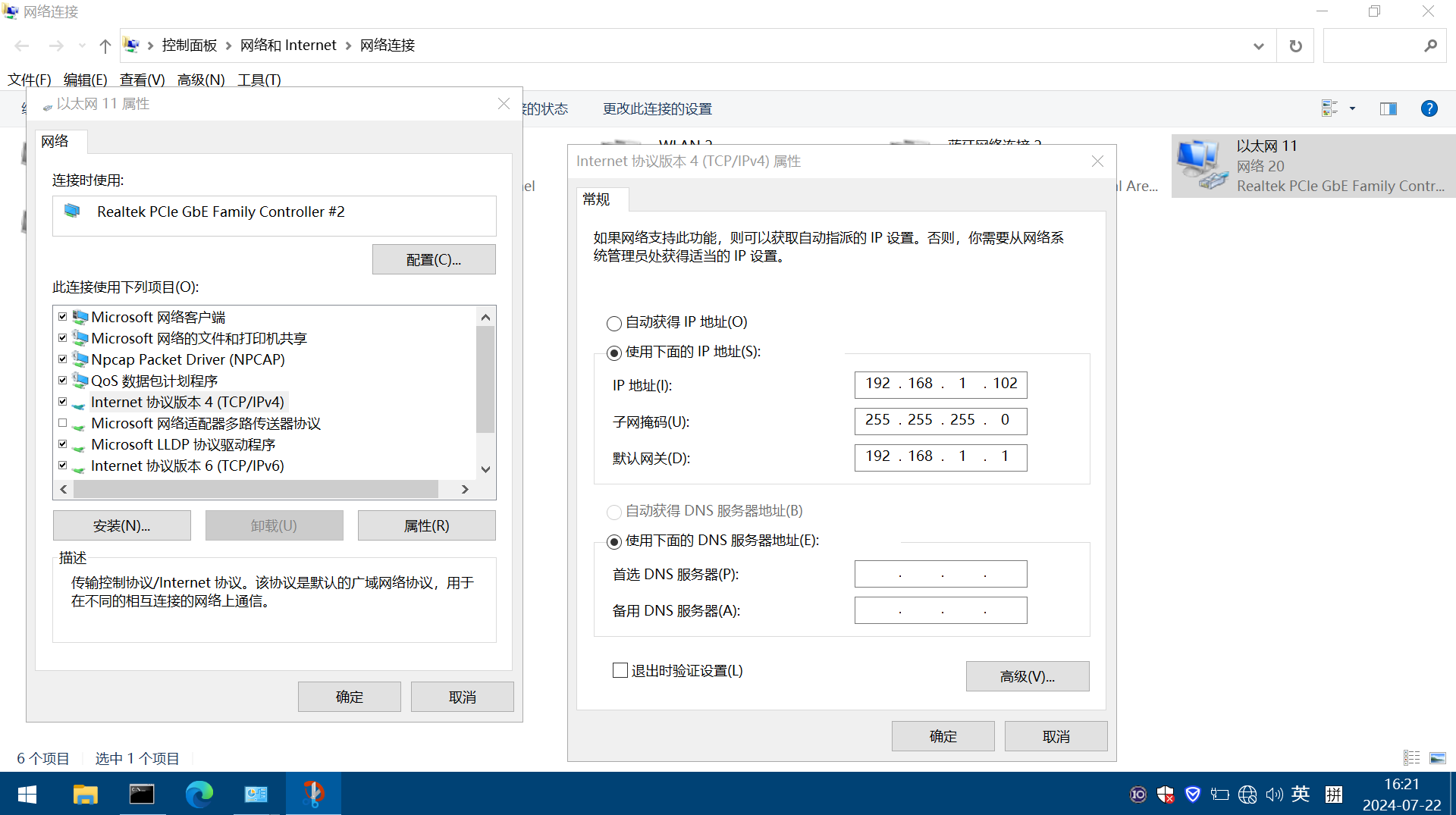

（1）第二台电脑有线连接第2个USR-W660（STA模式桥接模式） 的LAN口，电脑有线网卡设置和AP同网段的静态IP 192.168.1.102。

3、PING测试

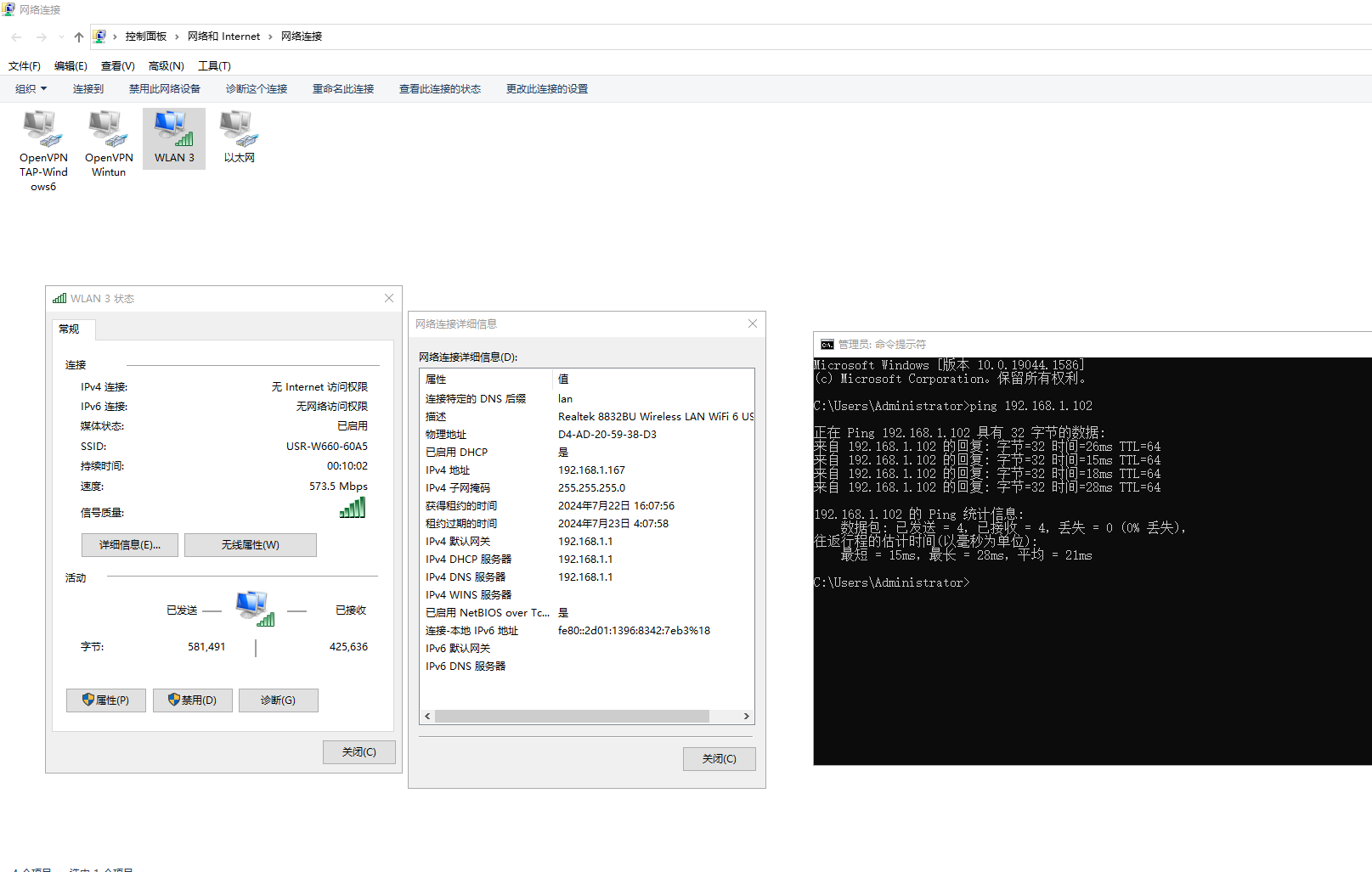

（1）第一台电脑192.168.1.167，去PING第二台电脑IP 192.168.1.102。

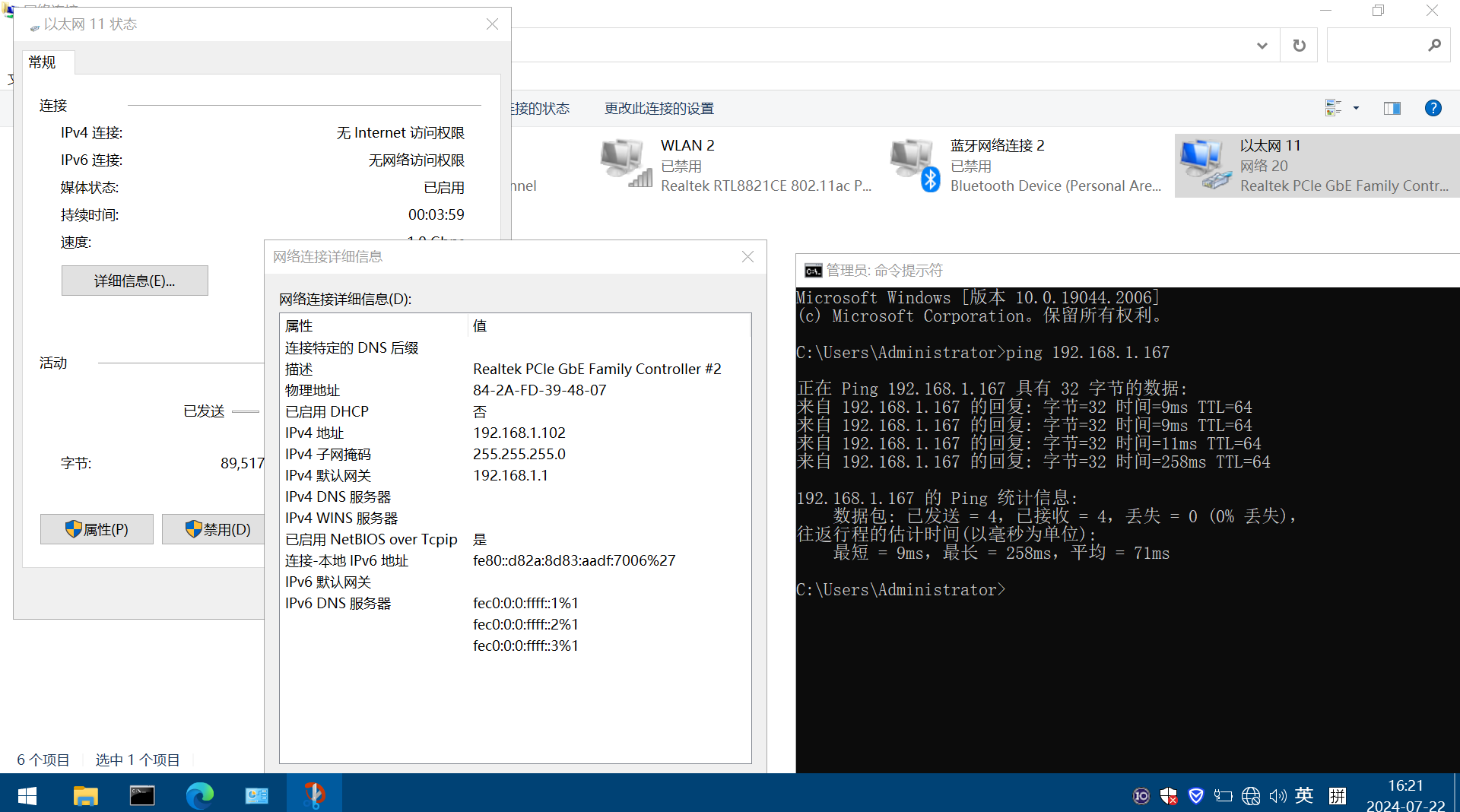

（2）第二台电脑192.168.1.102，去PING第一台电脑IP 192.168.1.167。

4、TCP连接测试通讯

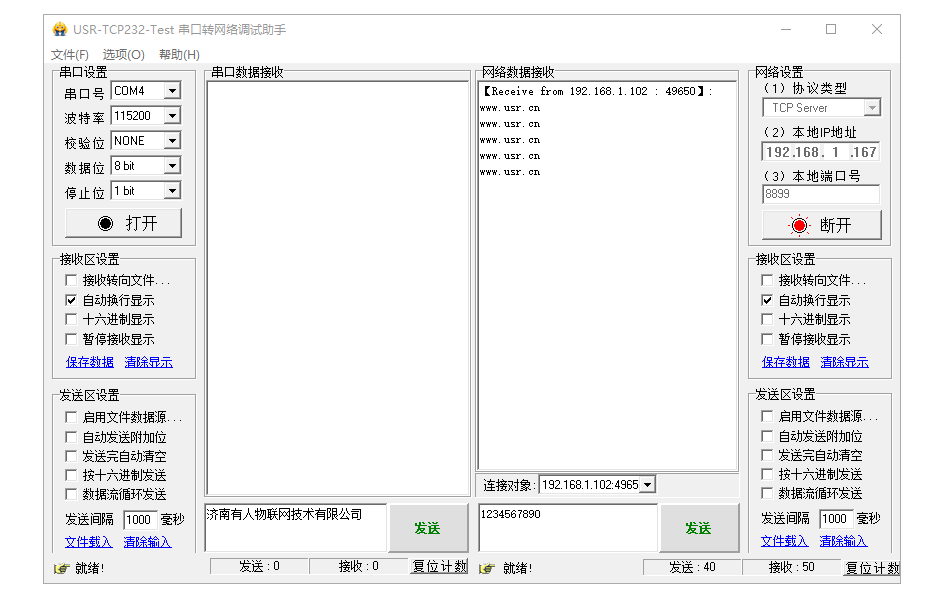

（1）第一台电脑，打开网络助手，协议类型TCP server。本地IP地址填192.168.1.167，本地端口号填8899，点击开始监听。

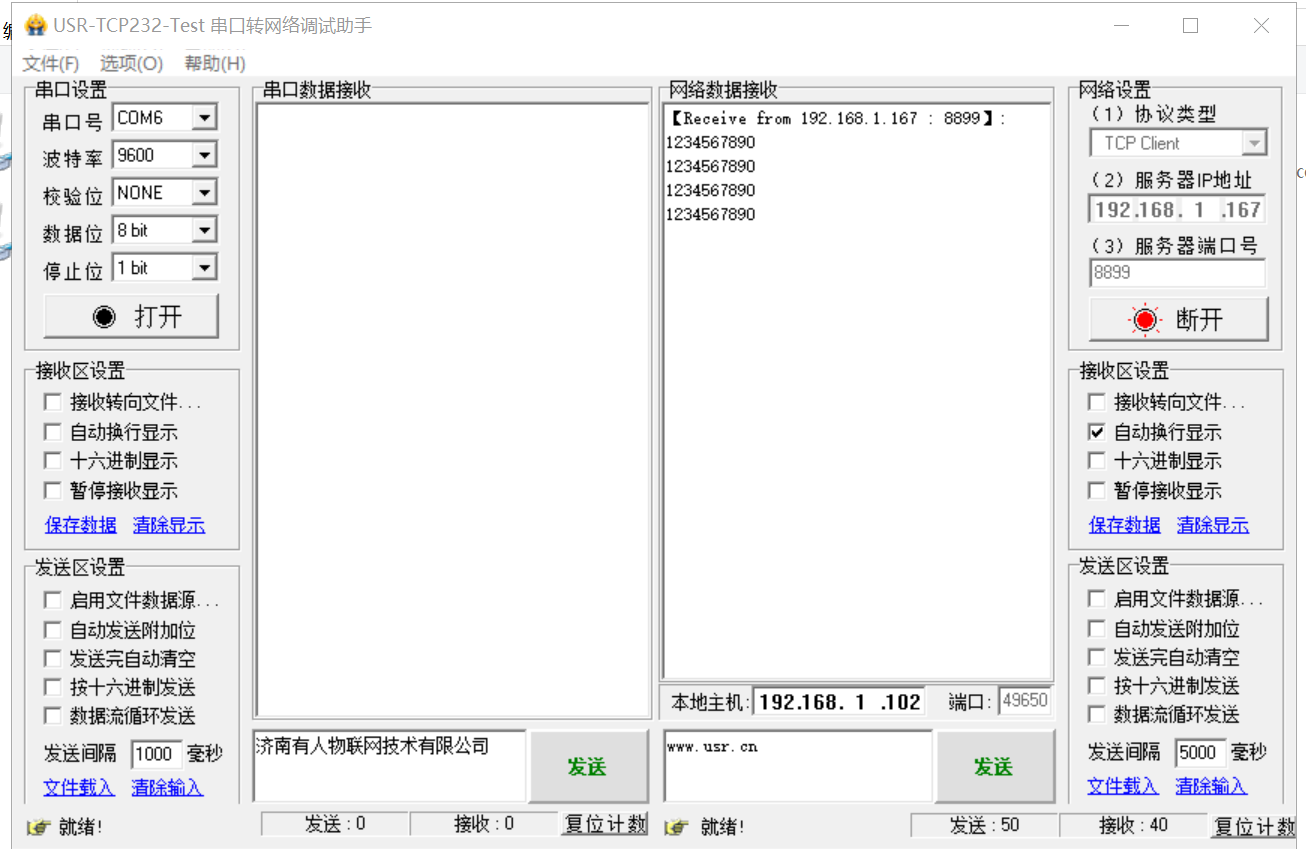

（2）第二台电脑，打开网络助手，协议类型TCP client，服务器IP地址填192.168.1.167，服务器端口号填8899，点击连接。

（3）建立TCP连接之后，2个网络端，网络助手可以相互发送数据。

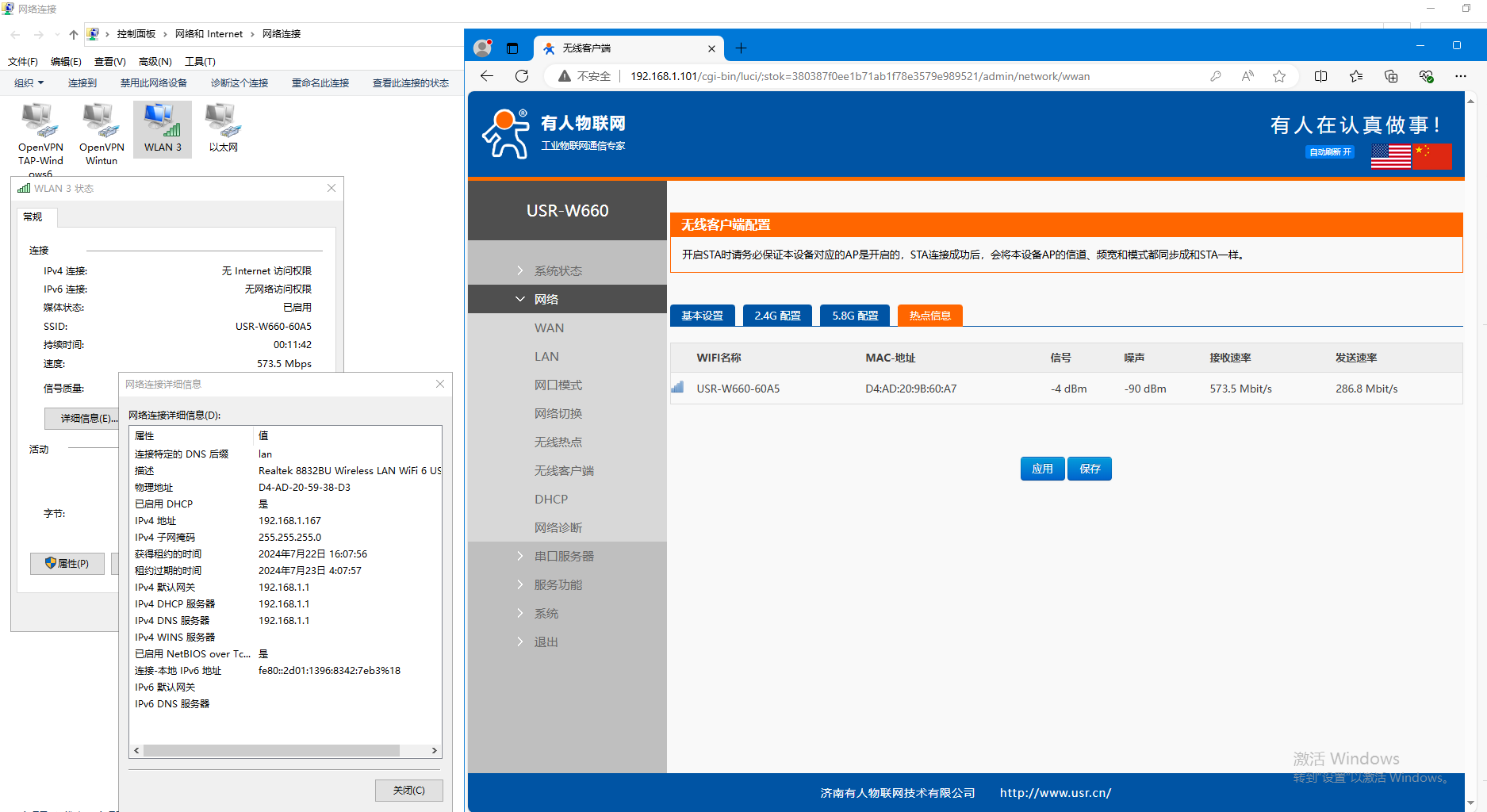

5、桥接模式第一台电脑可以访问第2个USR-W660（STA模式）的网页。

编写人：金志方 编写日期：2024-07-22

审核人：金志方 审核日期：2024-07-22

订正版本：V1.0 订正内容：初稿
