两个USR-W660 实现AP对STA一对一透传示例

一、资料下载

USR-W660 资料官网下载链接：https://www.usr.cn/Product/402.html

网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-W660 产品 2个

12V/3A电源适配器 2个

USB-RS232串口线 2条

笔记本电脑 1台

2、硬件连接

两个USR-W660的232串口接USB-RS232串口线到电脑USB口，然后产品接12V电源适配器上电。

3、查看端口号

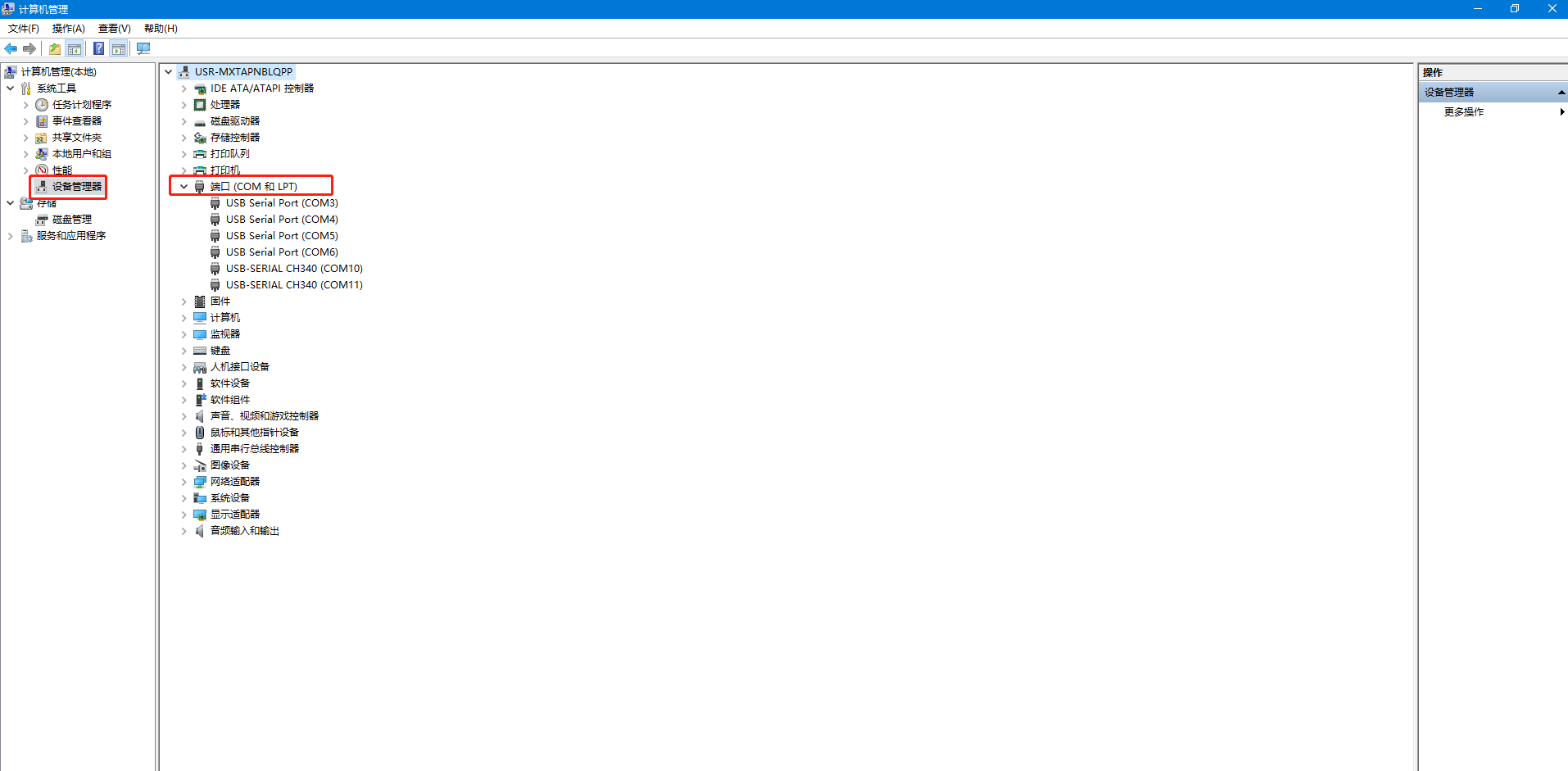

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看2个USR-W660的USB-RS232串口线COM口号，COM3，COM4。

三、1号USR-W660的AP参数设置

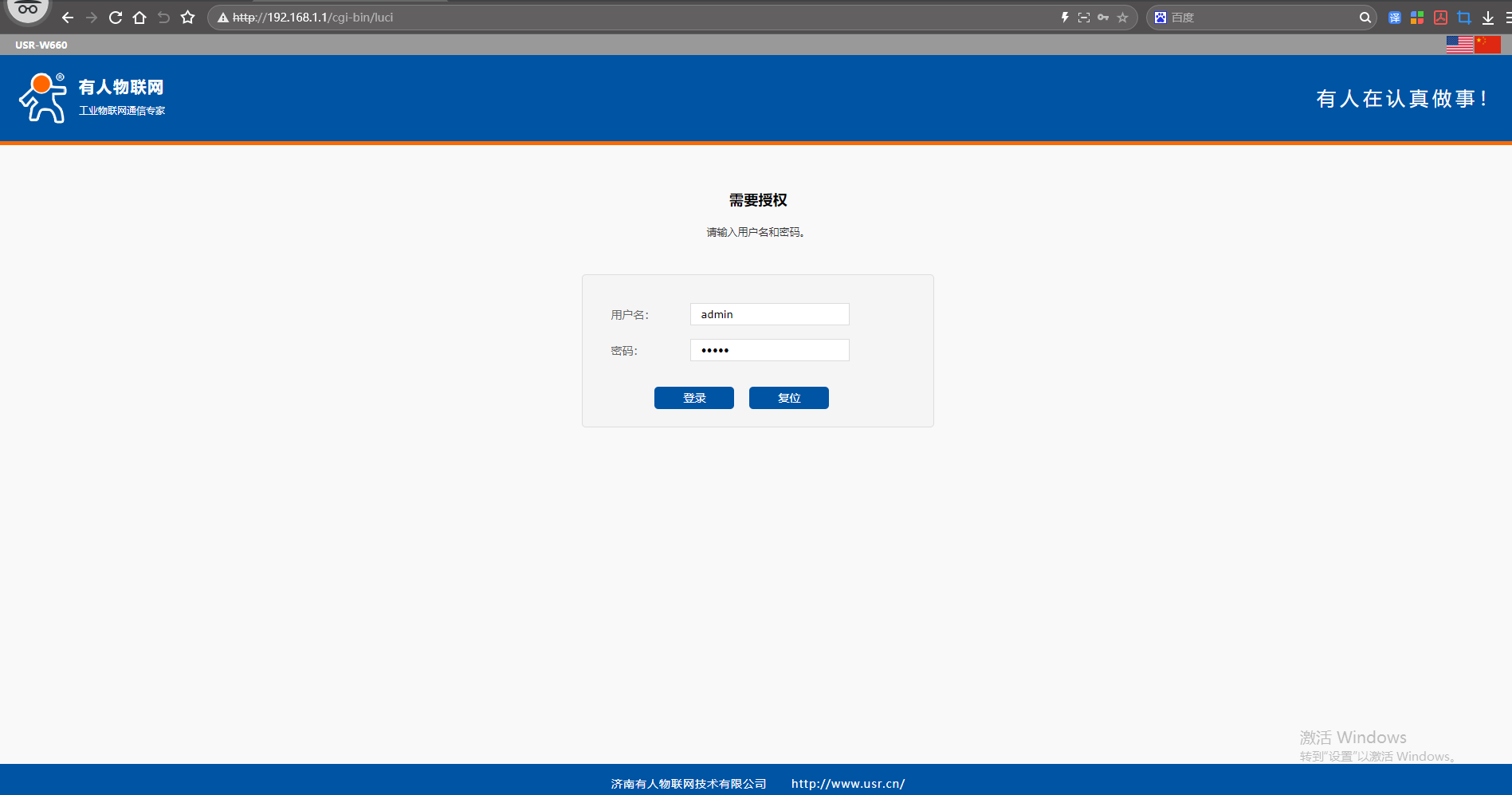

1、电脑无线网卡，搜索连接1号USR-W660的WiFi名称，USR-W660-60A5，浏览器输入192.168.1.1登陆W660的网页。登陆网页的用户名和密码都是admin。

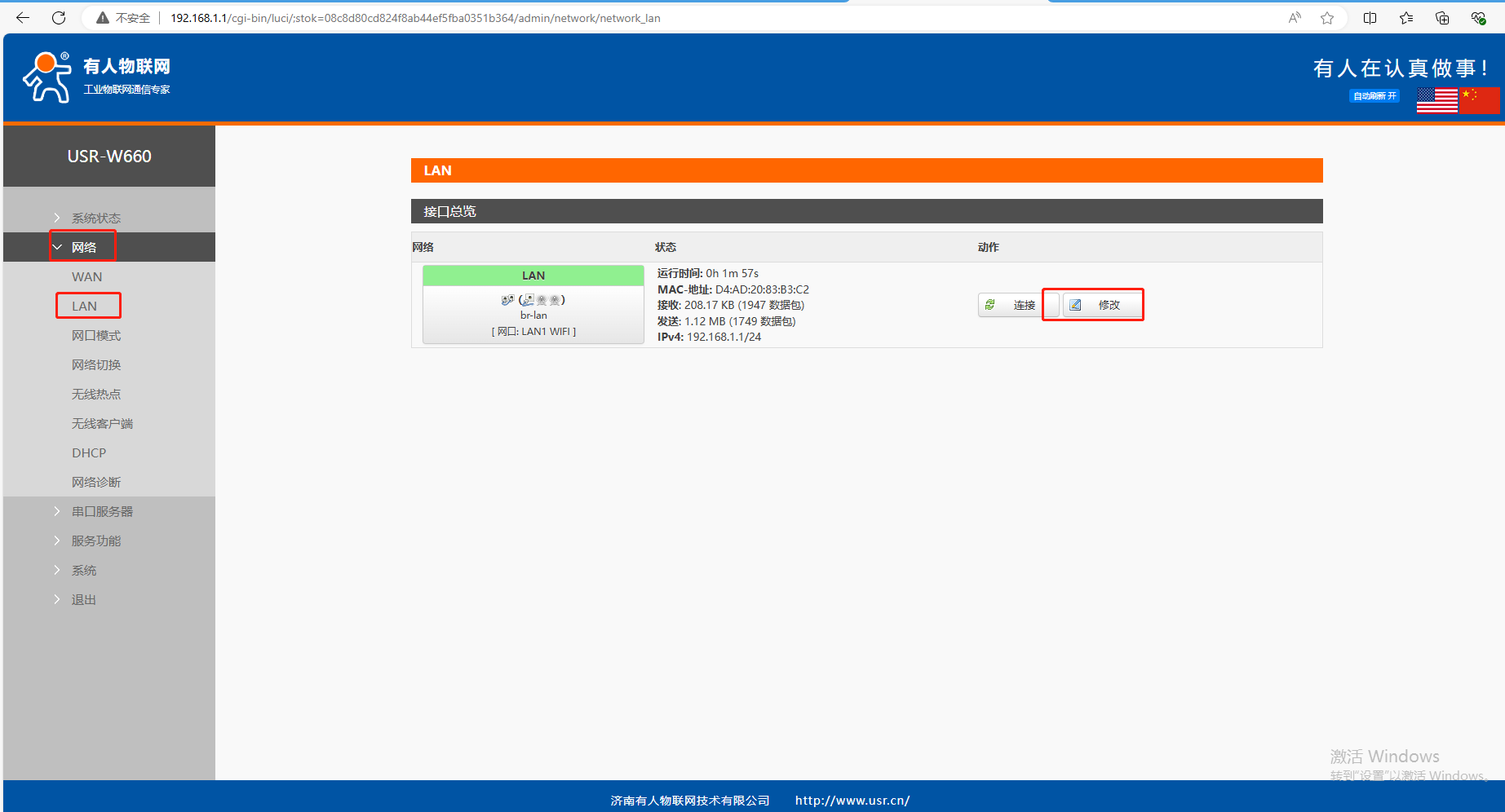

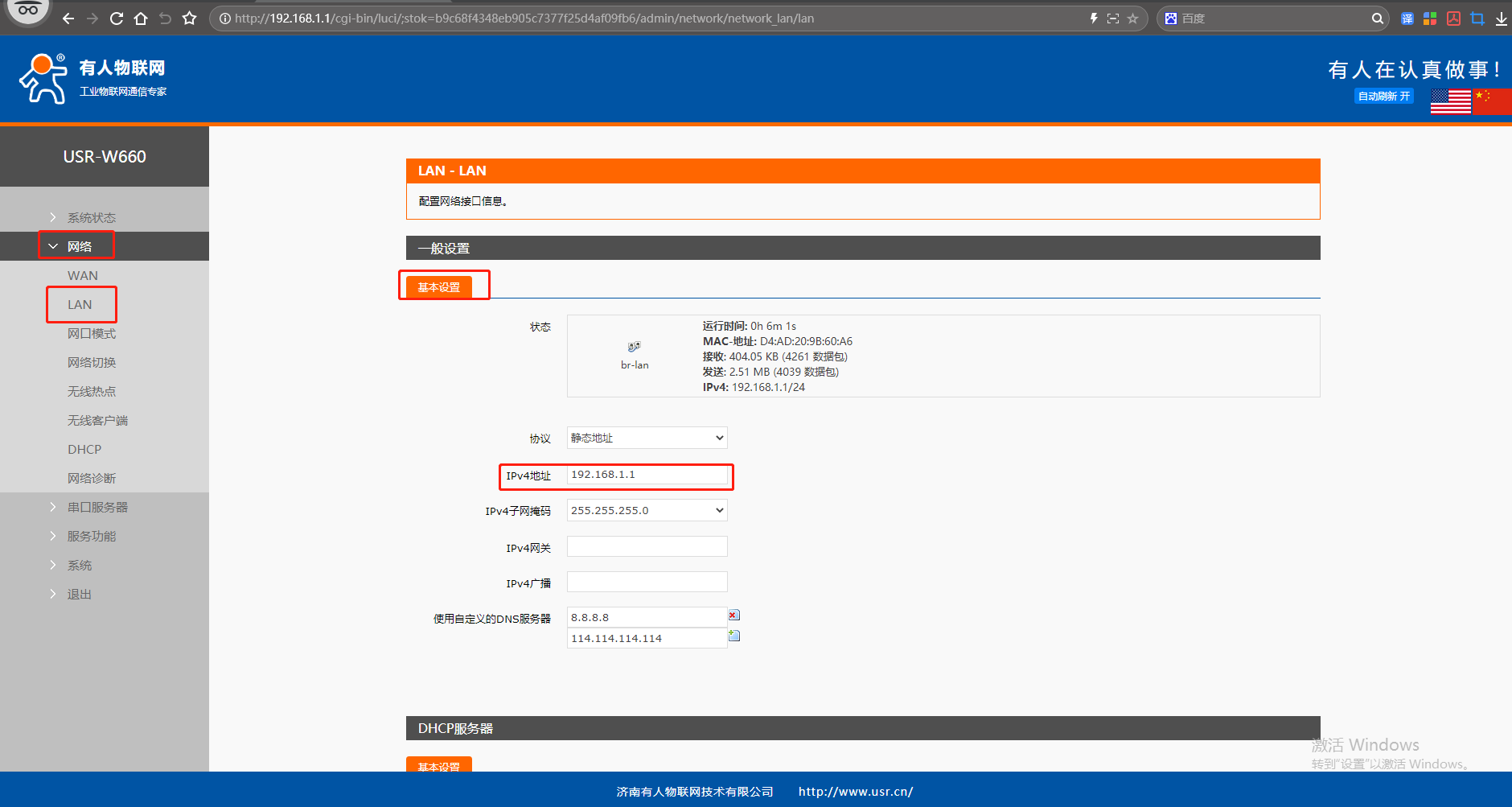

2、查看网络--LAN口的参数

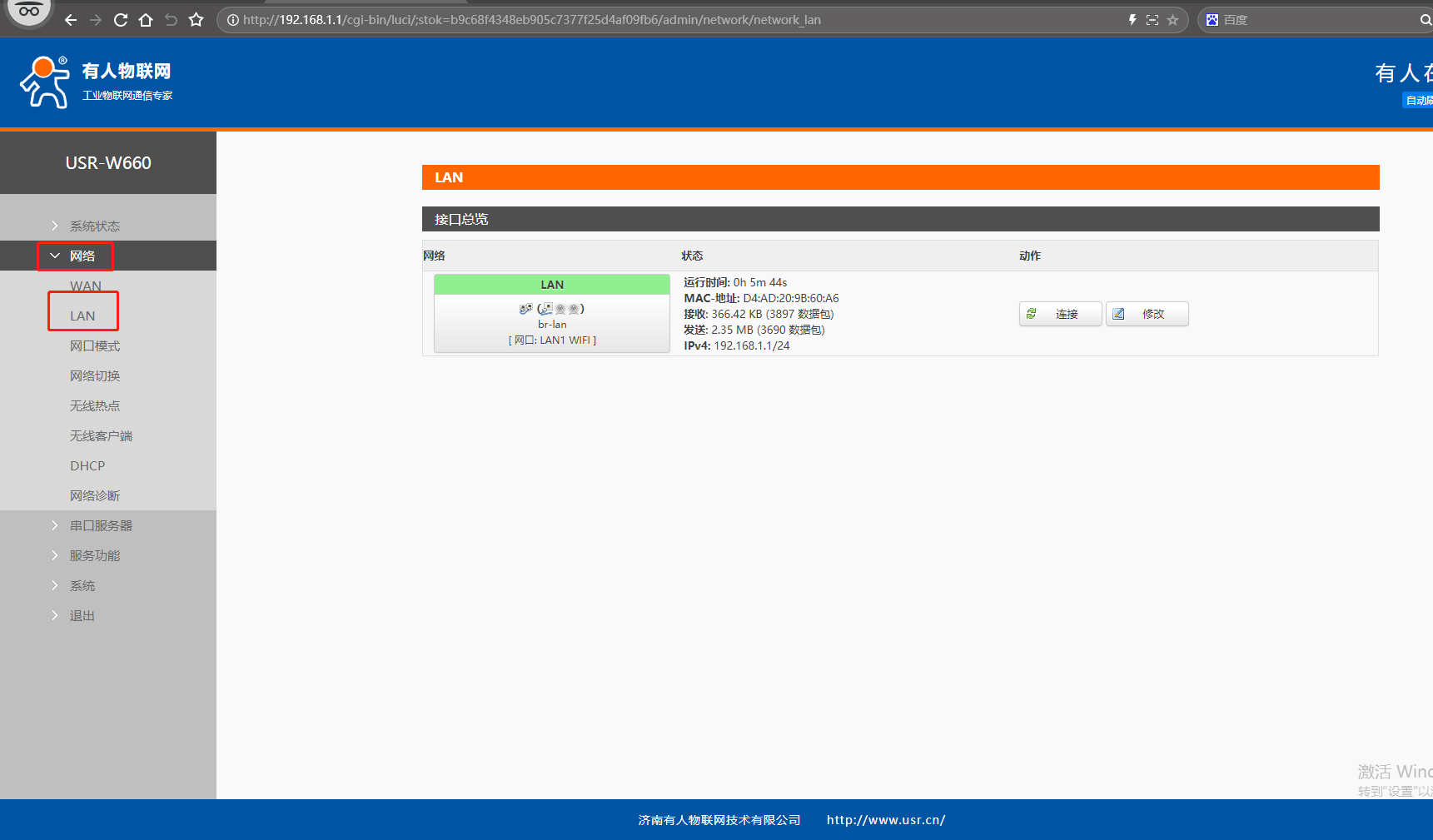

网页点开网络，点击LAN，点击修改，LAN口的基本设置，可以查看USR-W660做AP模式的IP是192.168.1.1。也可以根据现场应用实际修改。

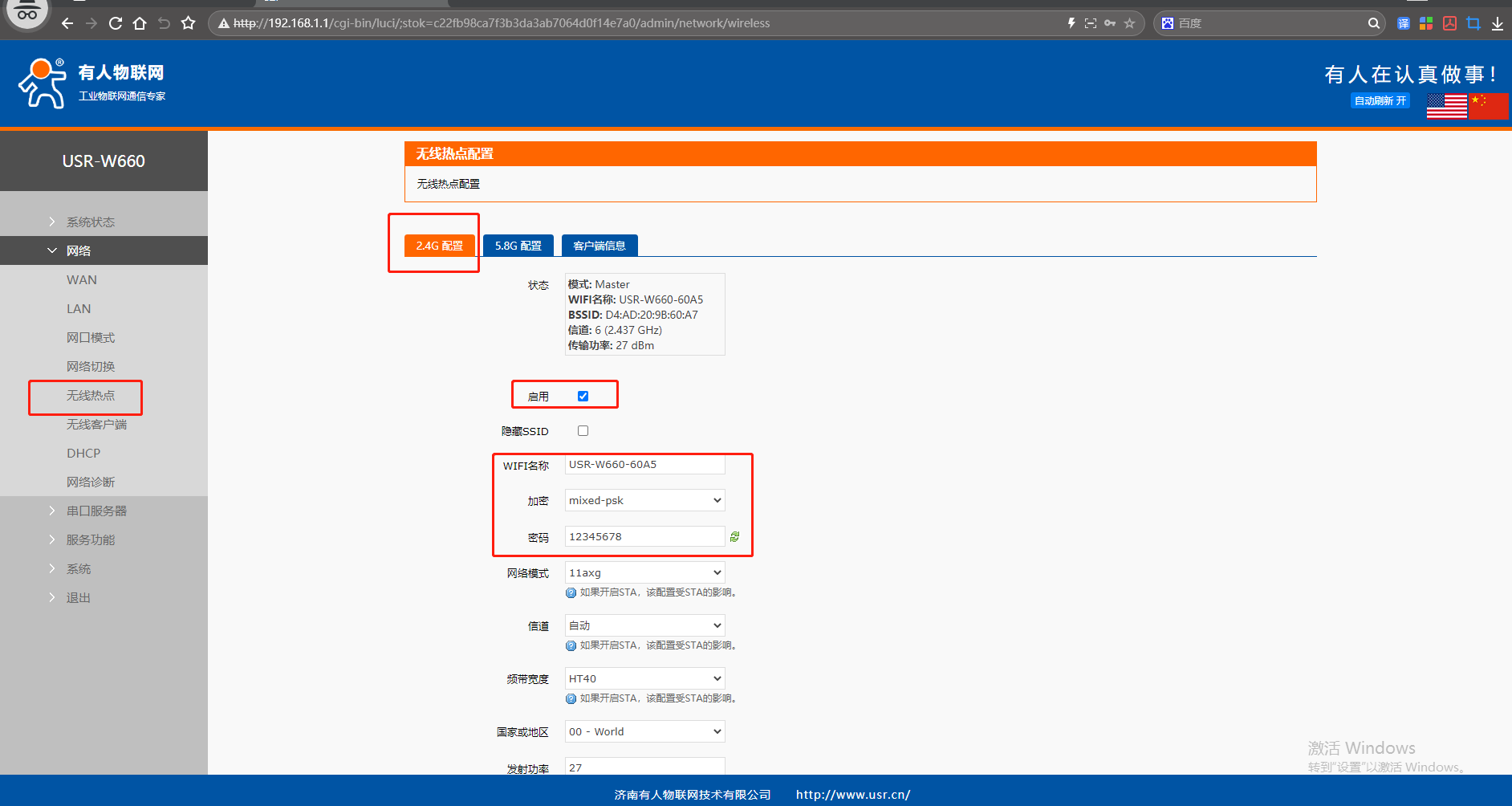

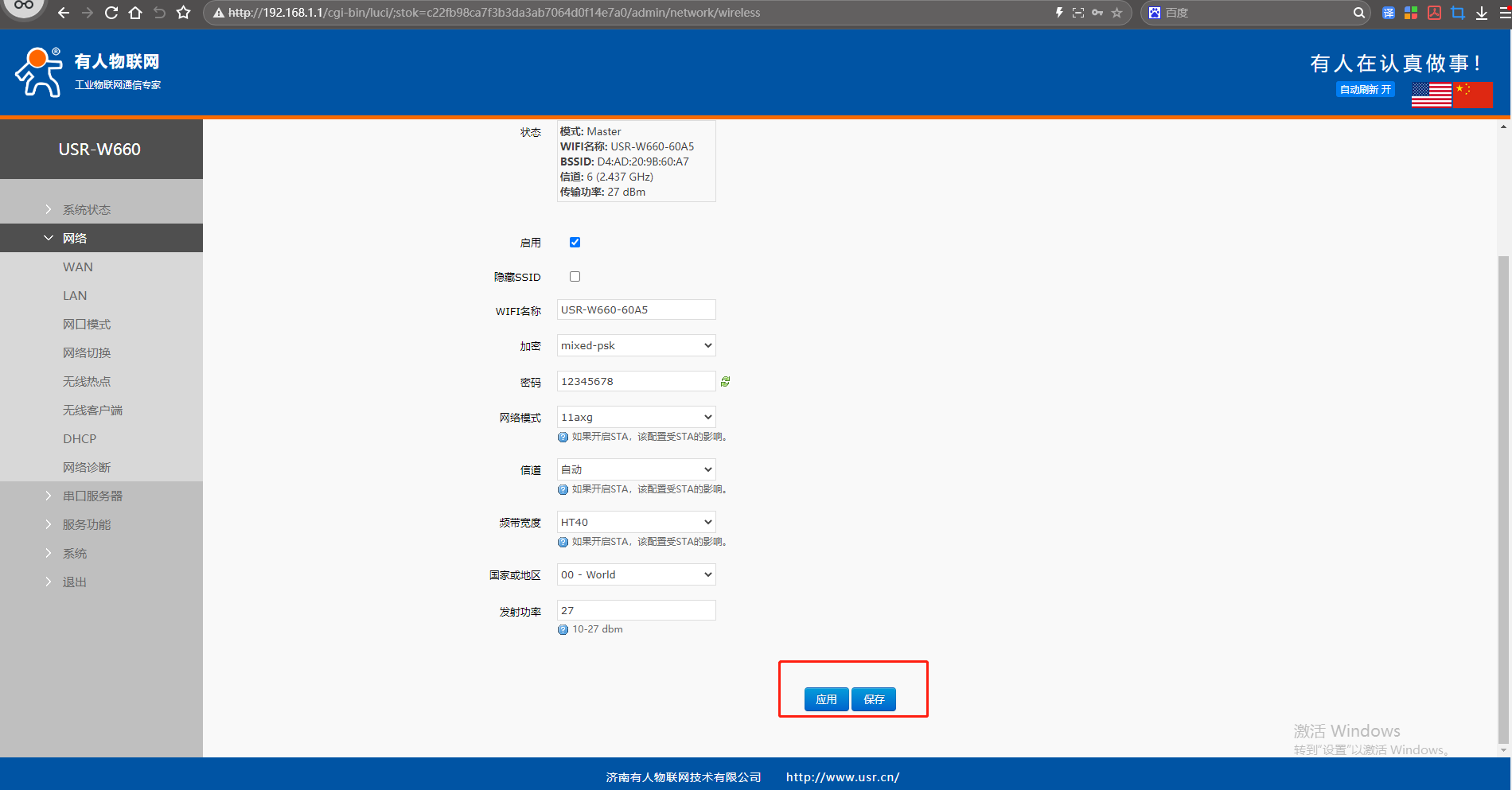

3、设置网络--无线热点的参数

网页点开网络，点击无线热点，点开2.4G配置，勾选启用，WIFI名称是USR-W660-60A5，加密选择mixed-psk，密码设置12345678。

点击应用，需要重新连接WiFi名，输入密码连接。点击保存，网页参数都设置完，统一重启。

4、设置串口服务器--串口设置的参数

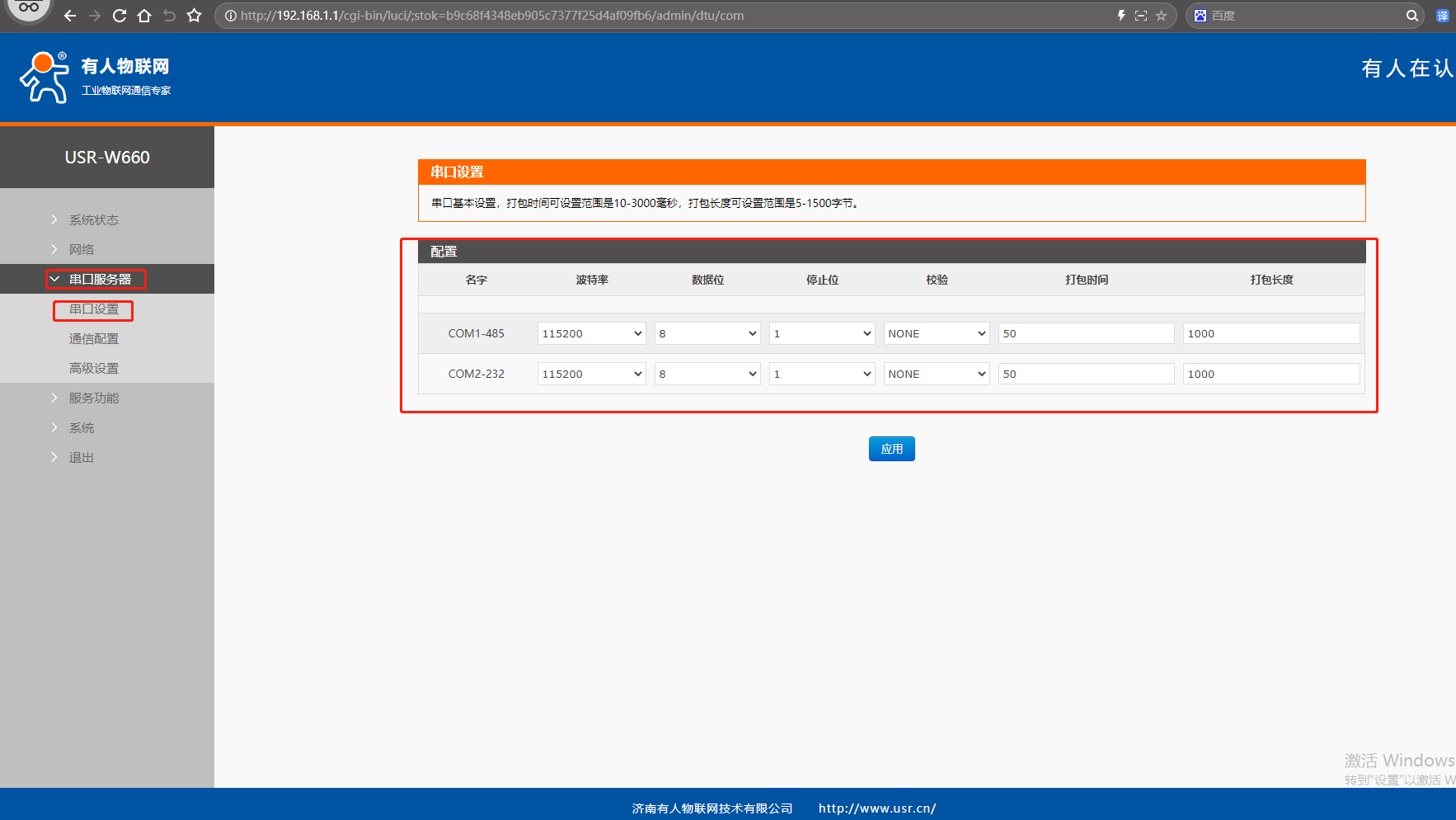

网页点开串口服务器，点击串口设置，这里可以对USR-W660的485或者232串口参数进行修改设置。本案例使用默认波特率115200。

5、设置串口服务器--通信配置的参数

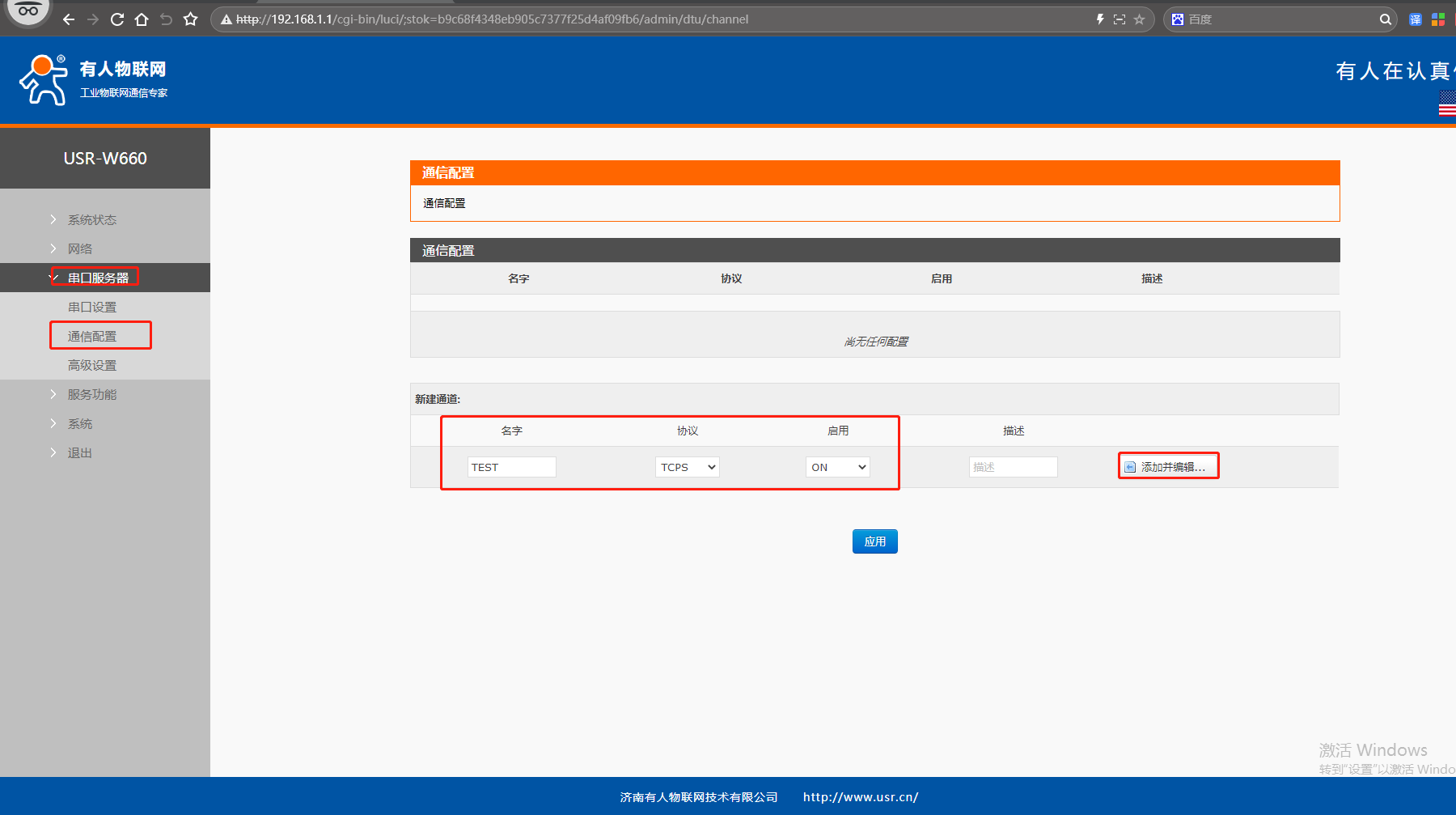

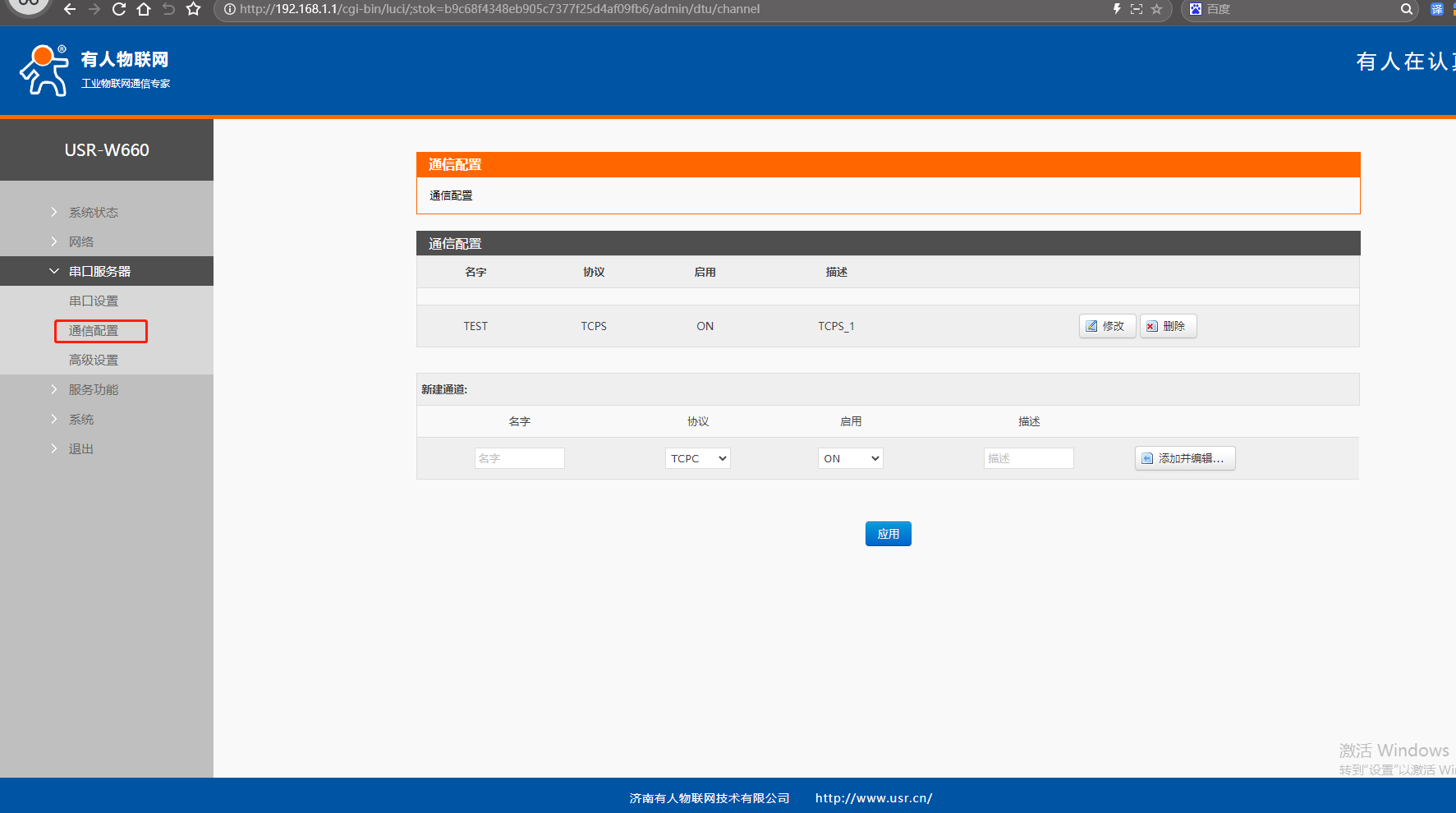

（1）网页点开串口服务器，点击通信配置，USR-W660 AP模式，做TCP server服务器，网页新建通道，名字TEST，协议TCPS，启用ON，点击添加并编辑。

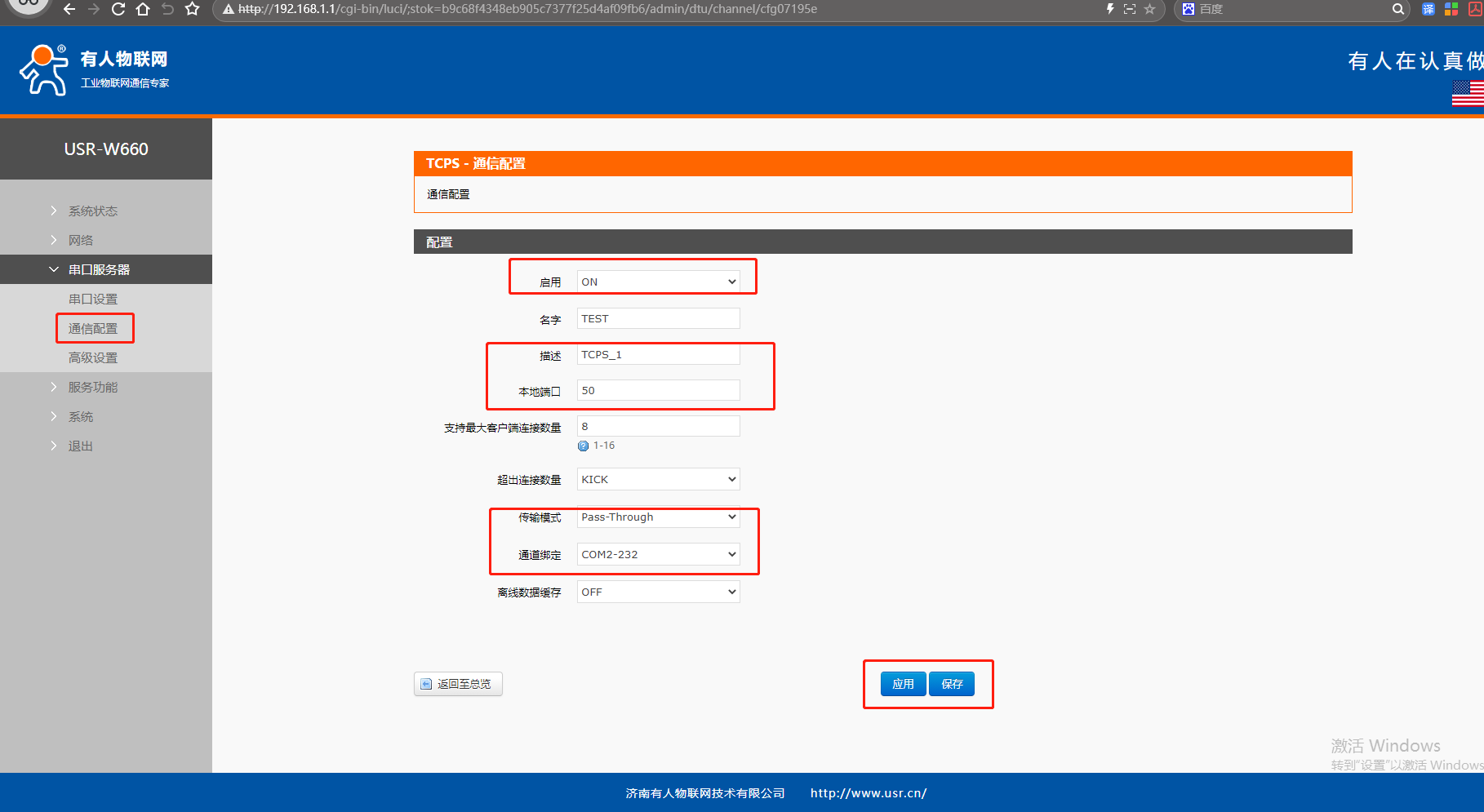

（2）本地端口设置50，传输模式选择Pass-Through,通道绑定选择COM2-232。

点击应用、保存。

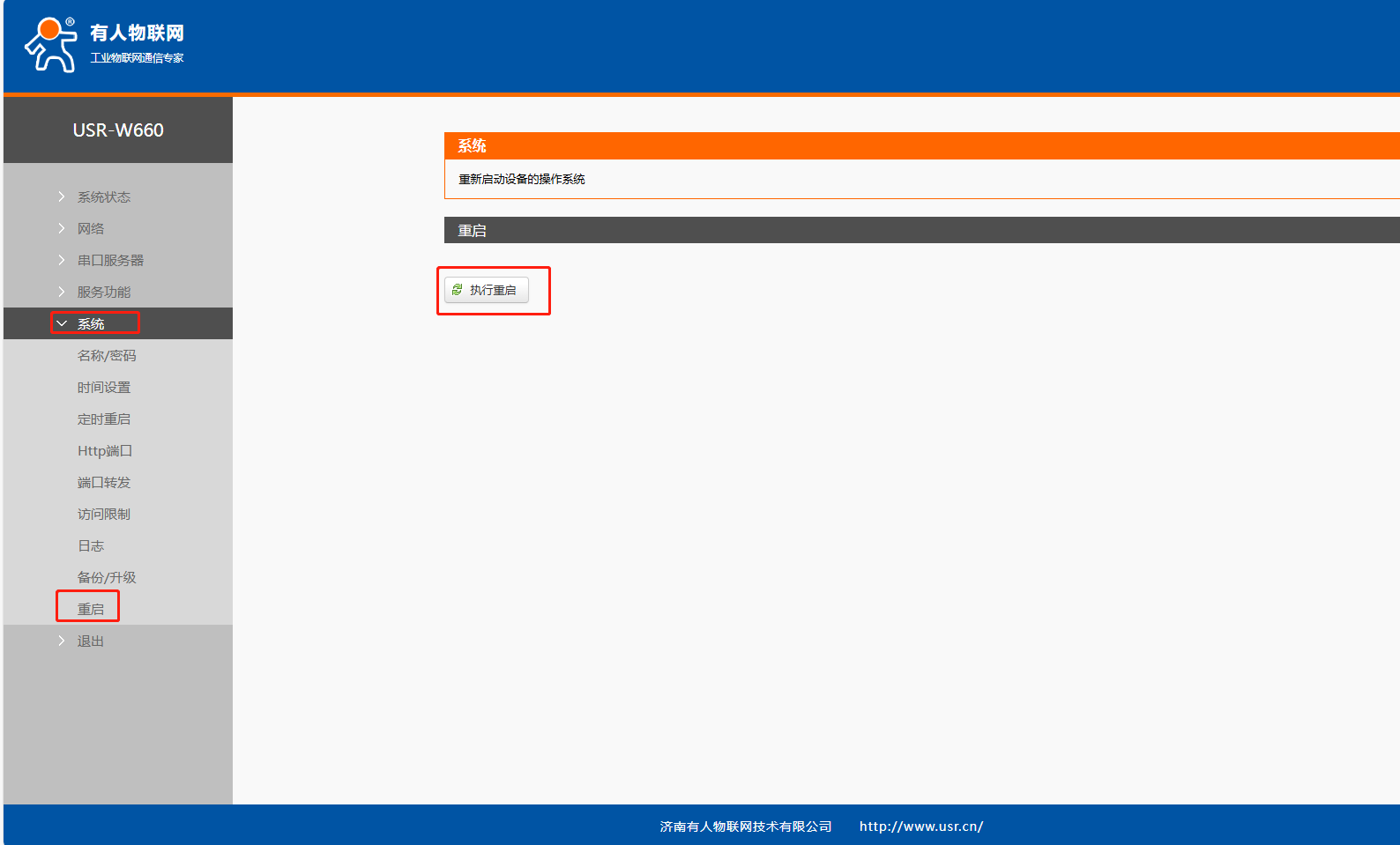

6、网页重启USR-W660

网页点开系统，点击重启，点击执行重启。

四、2号USR-W660的STA参数设置

1、电脑无线网卡，搜索连接2号USR-W660的WiFi名称，USR-W660-B3C1，浏览器输入192.168.1.1登陆W660的网页。登陆网页的用户名和密码都是admin。

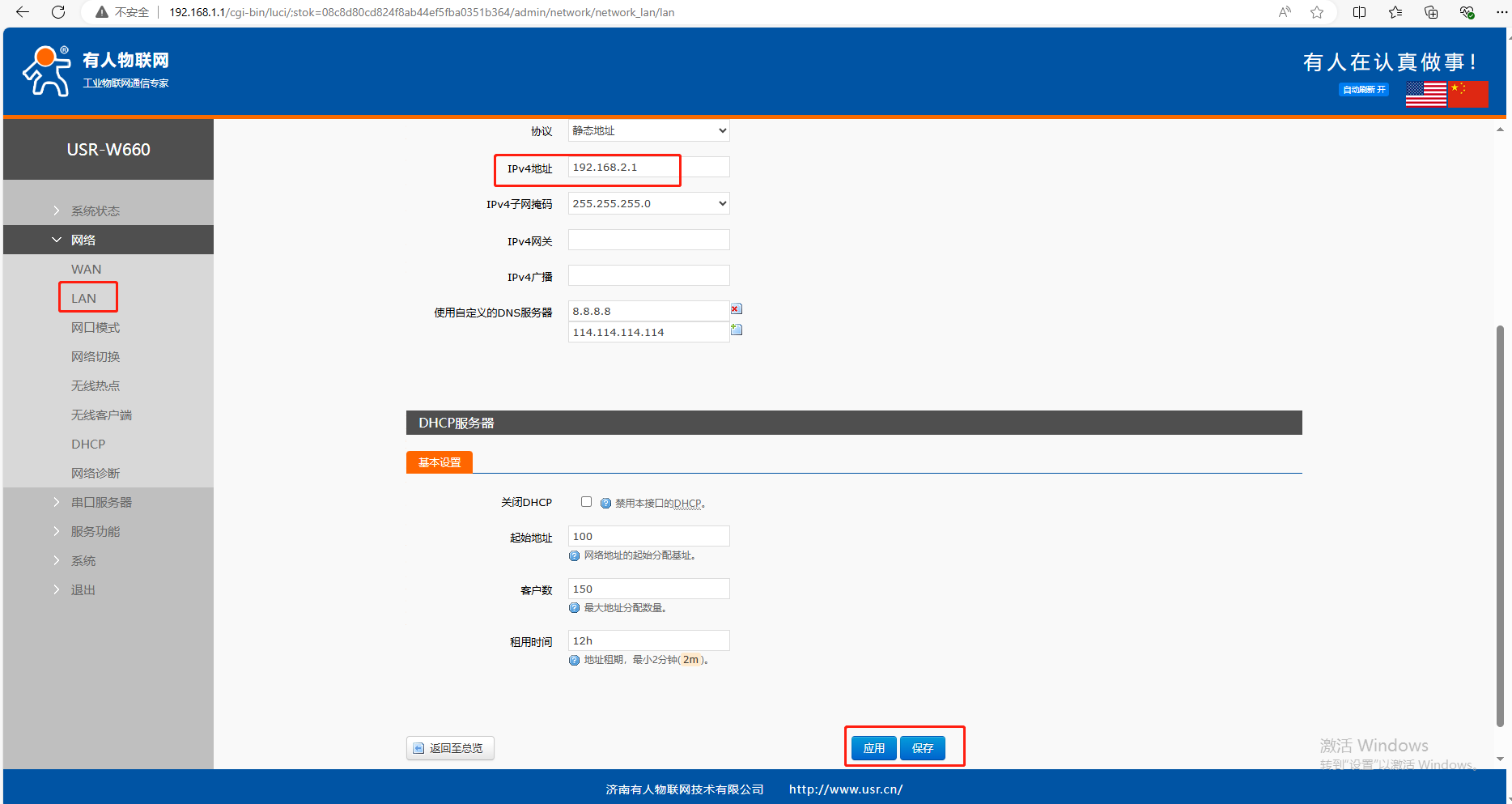

2、设置网络--LAN口的参数

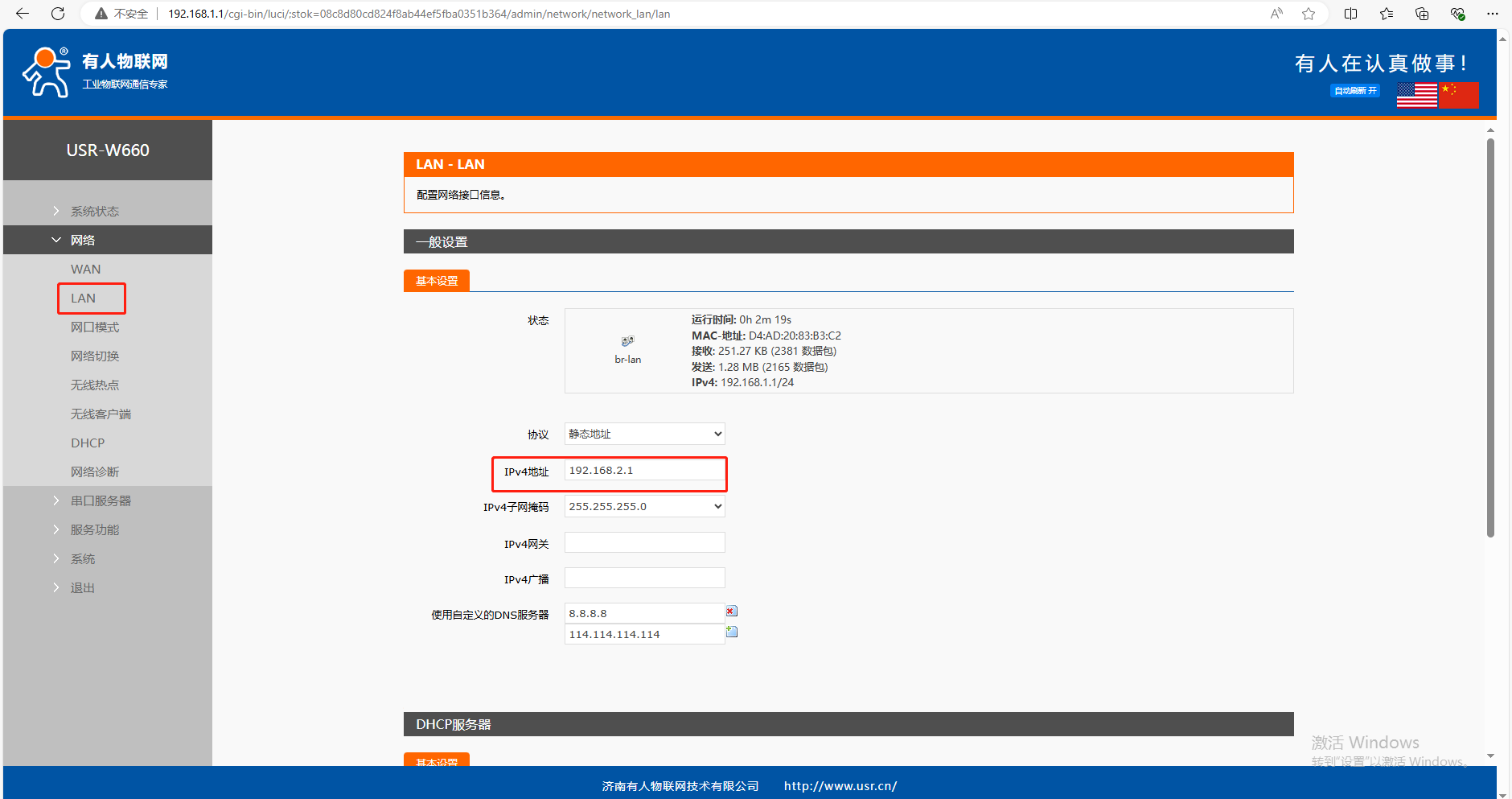

网页点开网络，点击LAN，点击修改，LAN口的基本设置，USR-W660做STA模式，IP不要和AP的USR-W660设置同网段，所以将IP改为其他网段IP 192.168.2.1。

点击应用、保存。

3、用修改后的IP 192.168.2.1登陆网页

修改LAN口IP，点击应用之后，需要重新连接WiFi，浏览器输入192.168.2.1，重新登陆网页。

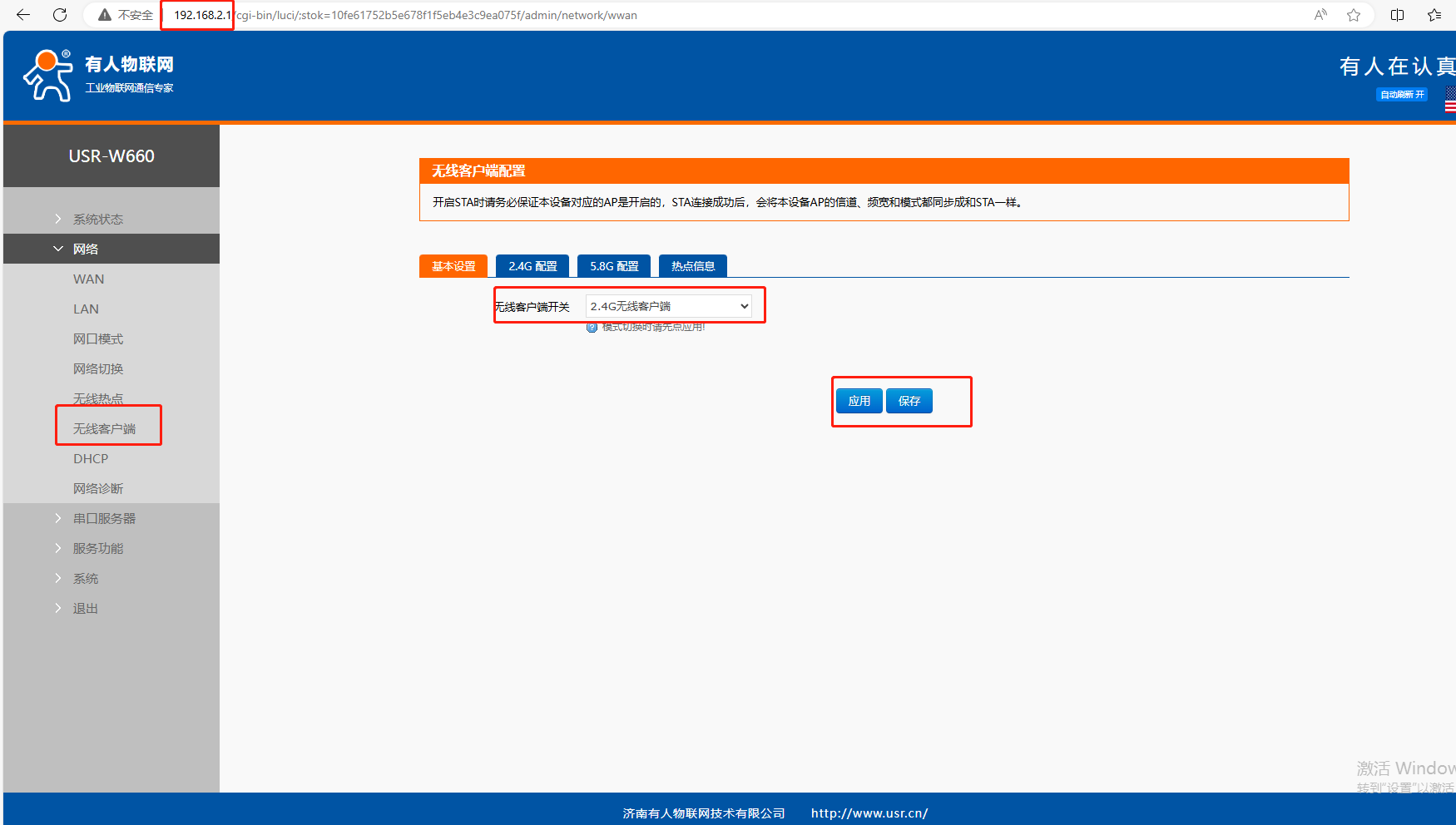

4、设置网络--无线客户端的参数

网页点开网络，点击无线客户端，点击基本设置，无线客户端开关，选择2.4G无线客户端，点击应用、保存。

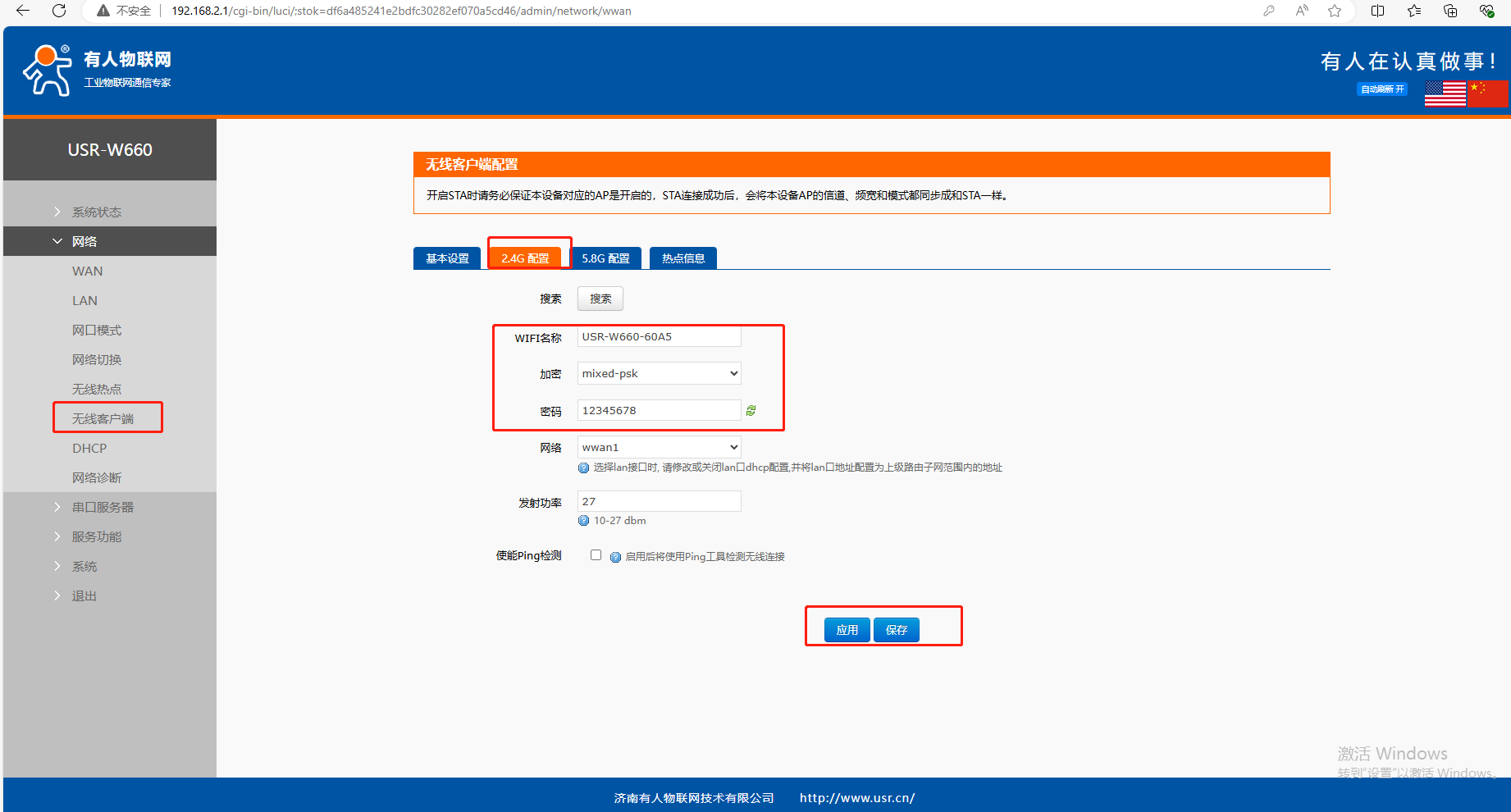

点击2.4G配置，WiFi名称填要连接的AP WiFi名，USR-W660-60A5，加密选择mixed-psk，密码设置12345678。点击应用、保存。

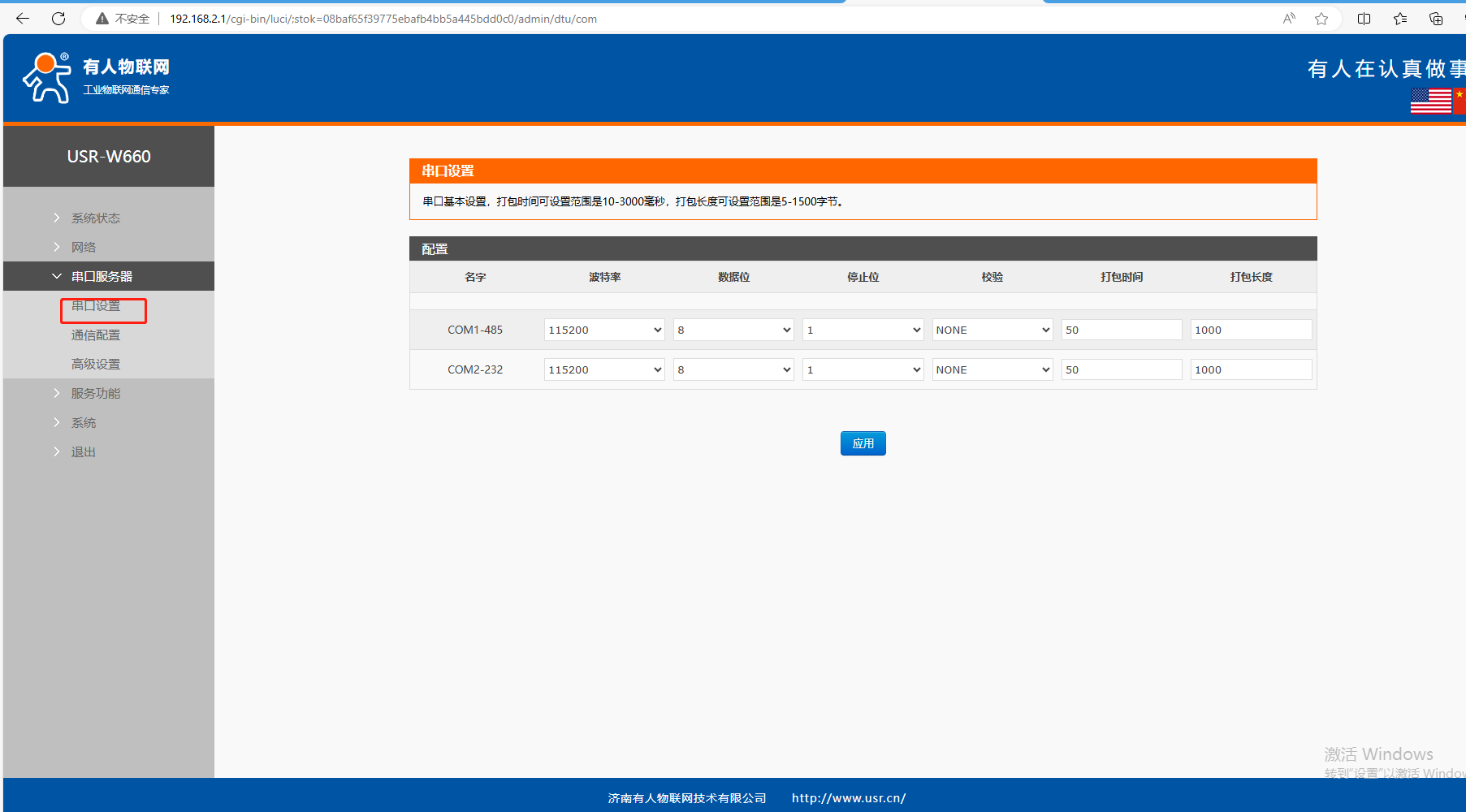

5、设置串口服务器--串口设置的参数

网页点开串口服务器，点击串口设置，这里可以对USR-W660的485或者232串口参数进行修改设置。本案例使用默认波特率115200。

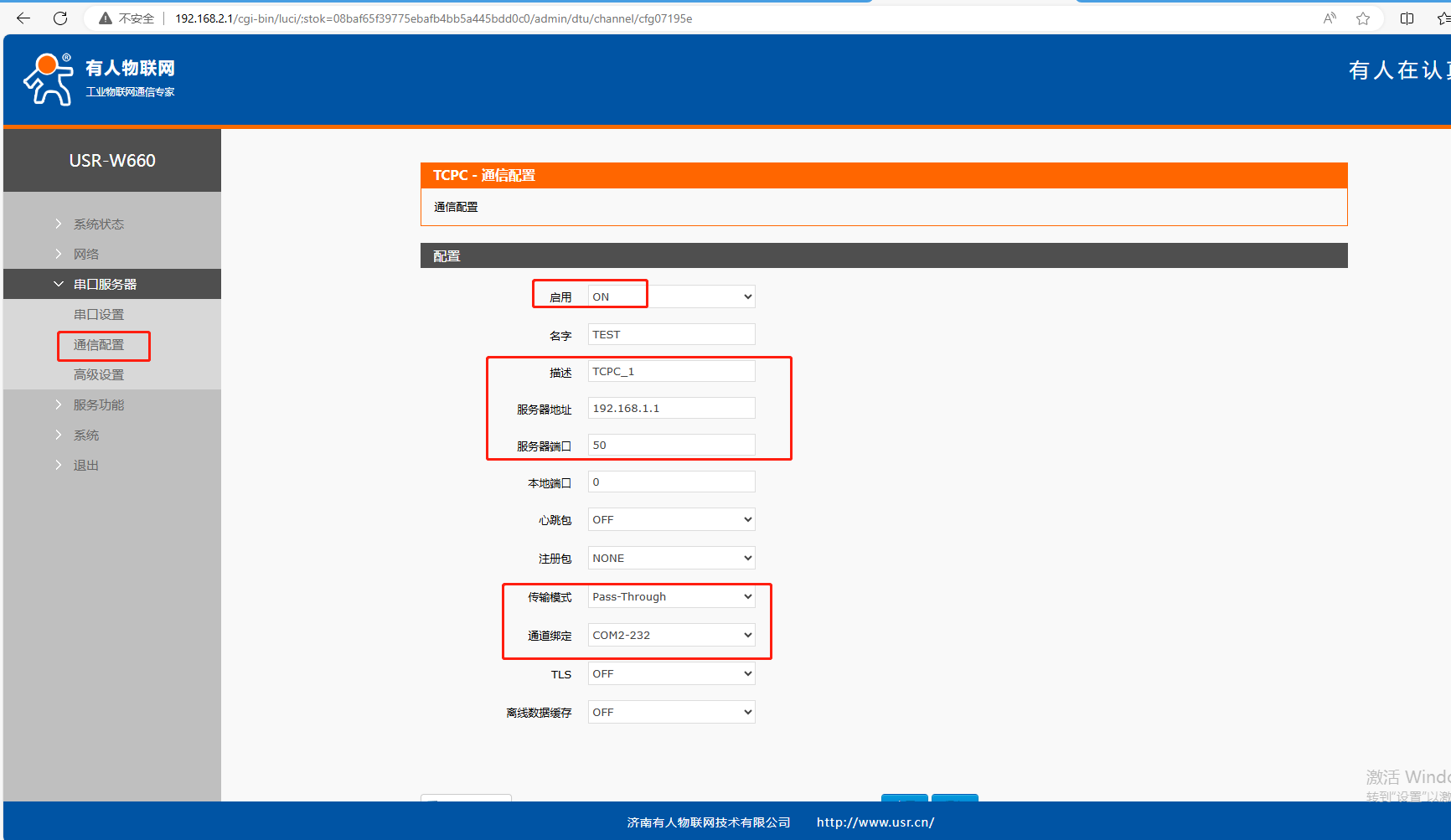

6、设置串口服务器--通信配置的参数

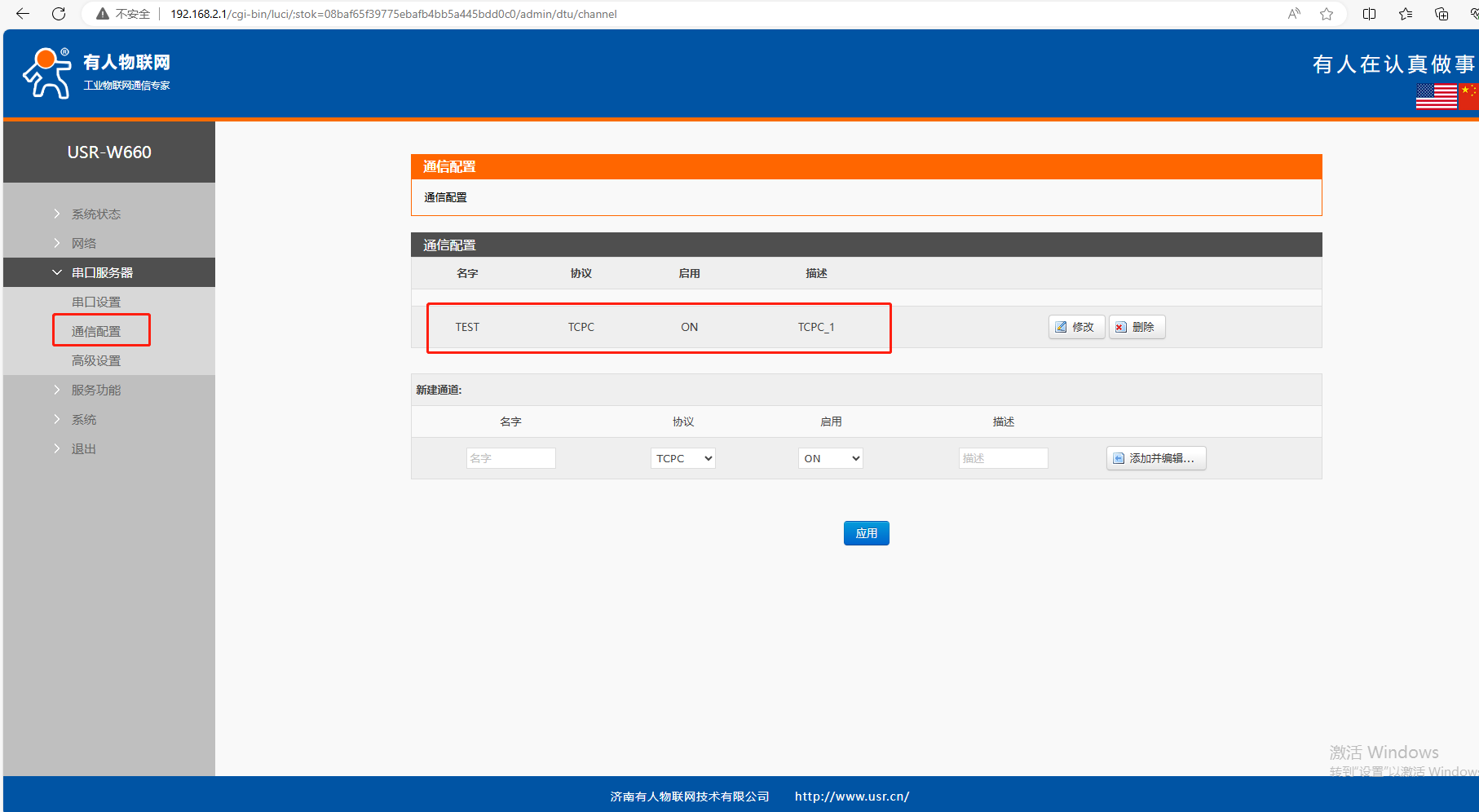

（1）网页点开串口服务器，点击通信配置，2号USR-W660 设置STA模式，做TCP Client客户端，去连接1号USR-W660 做的TCP server 服务器。

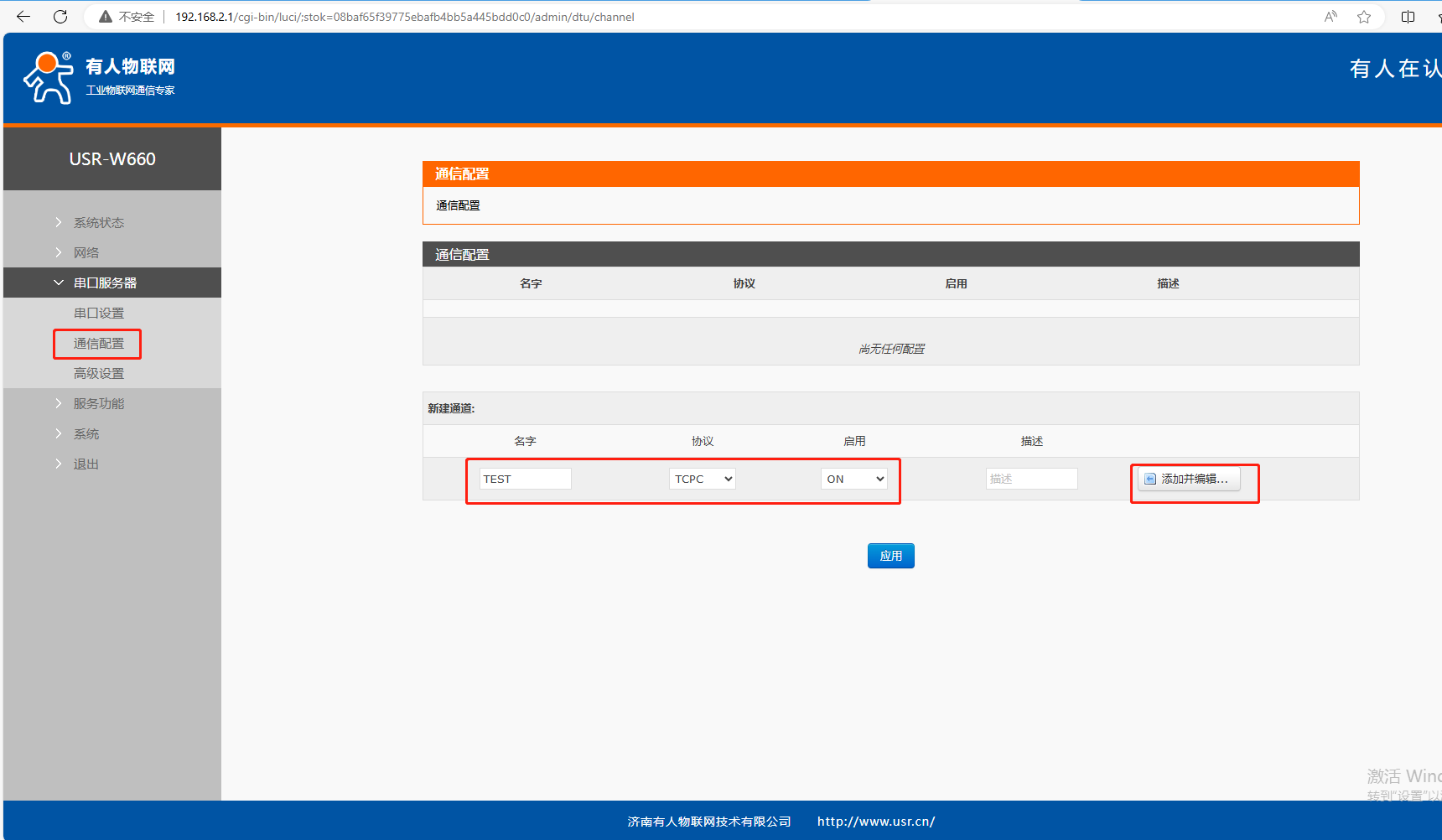

网页新建通道，名字TEST，协议TCPC，启用ON，点击添加并编辑。

（2）服务器地址填AP的USR-W660的IP 192.168.1.1，服务器端口设置50，传输模式选择Pass-Through,通道绑定选择COM2-232。点击应用、保存。

7、网页重启USR-W660

8、登陆网页，查看无线客户端中的热点信息

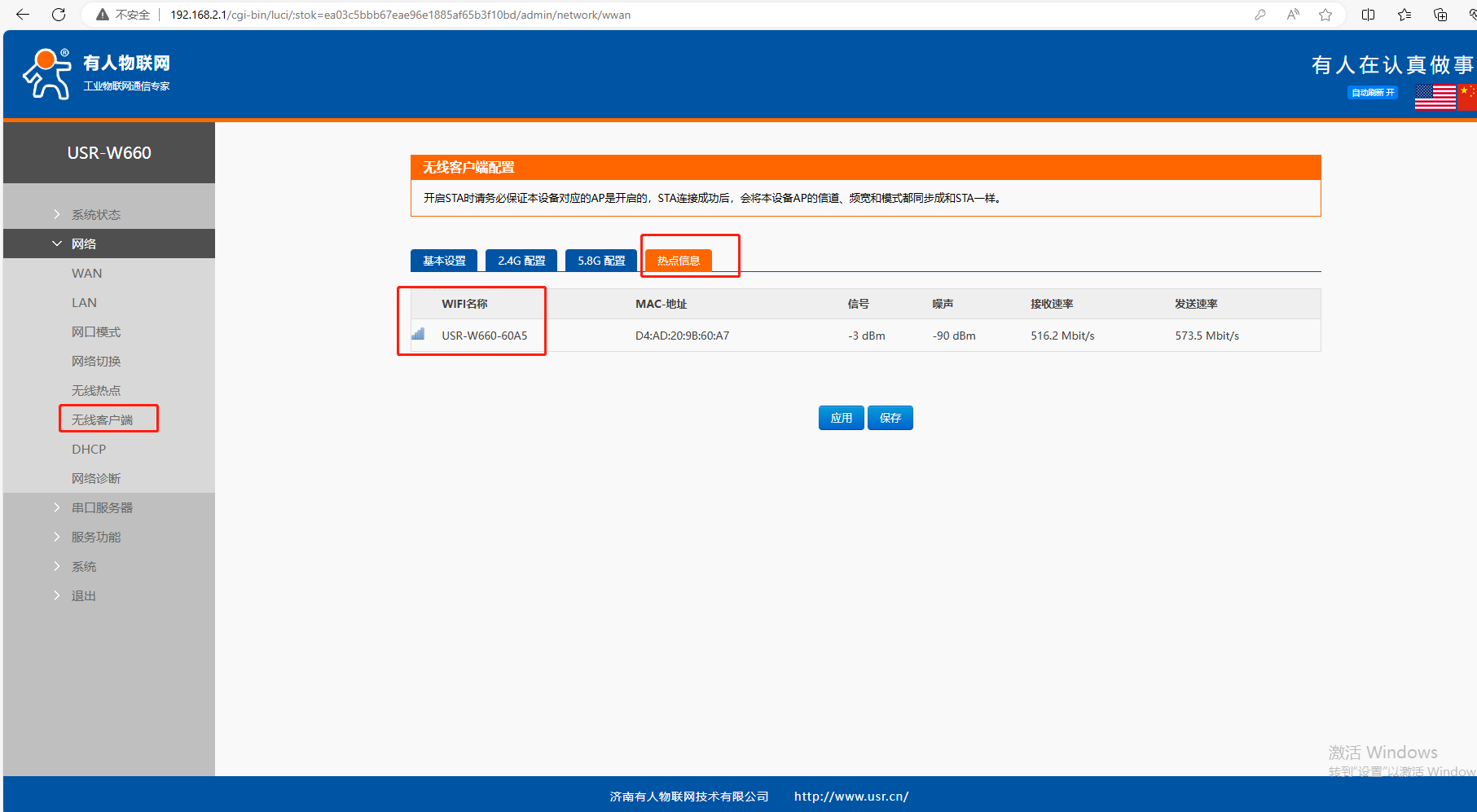

连接2号USR-W660的WiFi，浏览器输入192.168.2.1，登陆网页，点开网络，点击无线客户端，点击热点信息，可以查看连上AP的信息。

五、AP和STA，一对一透传通信

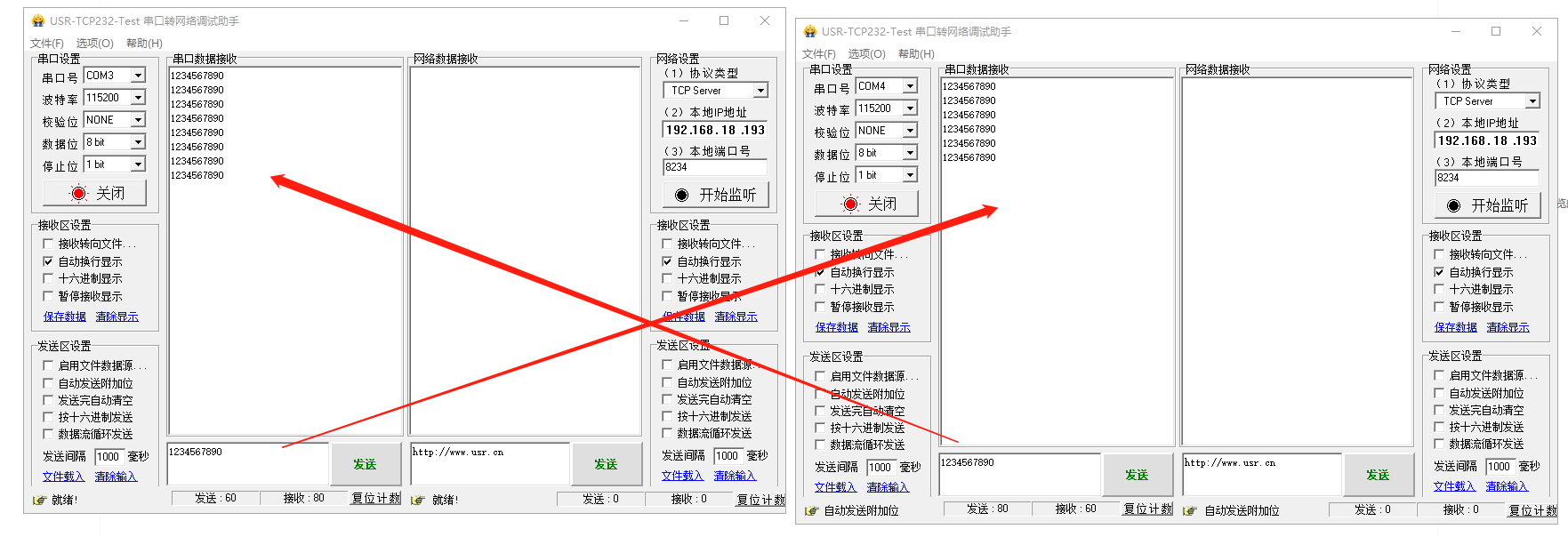

1、打开2个串口助手，分别用2个USR-W660实际USB串口COM，COM3、COM4打开串口，串口参数设置和USR-W660一致。

2、一个USR-W660做AP模式，另一个USR-W660做STA模式，建立无线连接，测试实际2个USR-W660的串口之间数据通信。
