一、资料下载

USR-N540-H7 说明书官网下载链接：https://www.usr.cn/Download/1159.html

USR-N540-H7 规格书官网下载链接：https://www.usr.cn/Download/1160.html

USR-N540-H7 AT指令集官网下载链接：https://www.usr.cn/Download/1161.html

USR-N540-H7 设置软件官网下载链接：https://www.usr.cn/Download/383.html

串口、网络二合一调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-N540-H7 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

外网路由器 1个

超五类网线 1根

笔记本电脑 1台

2、硬件连接

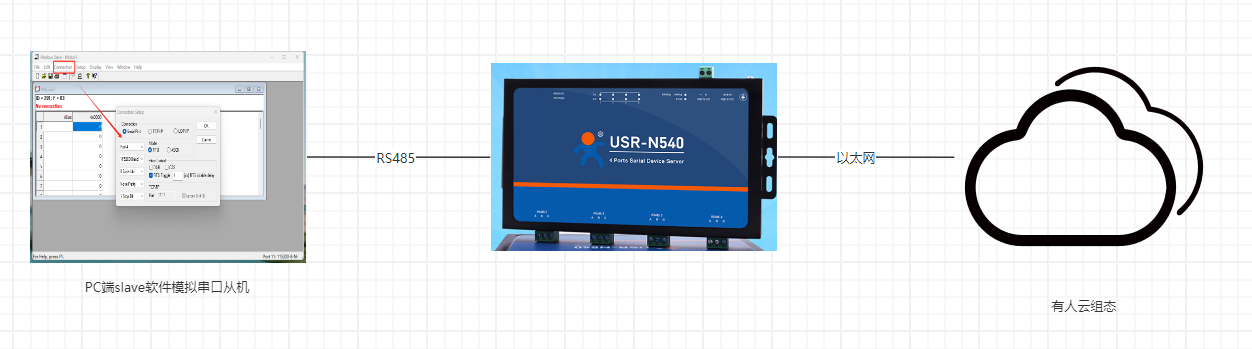

USR-N540-H7 的串口1接USB-RS485串口线到电脑USB口，网口接网线到外网路由器上，然后产品接12V电源适配器上电。

三、产品参数设置

1、有人云参数设置

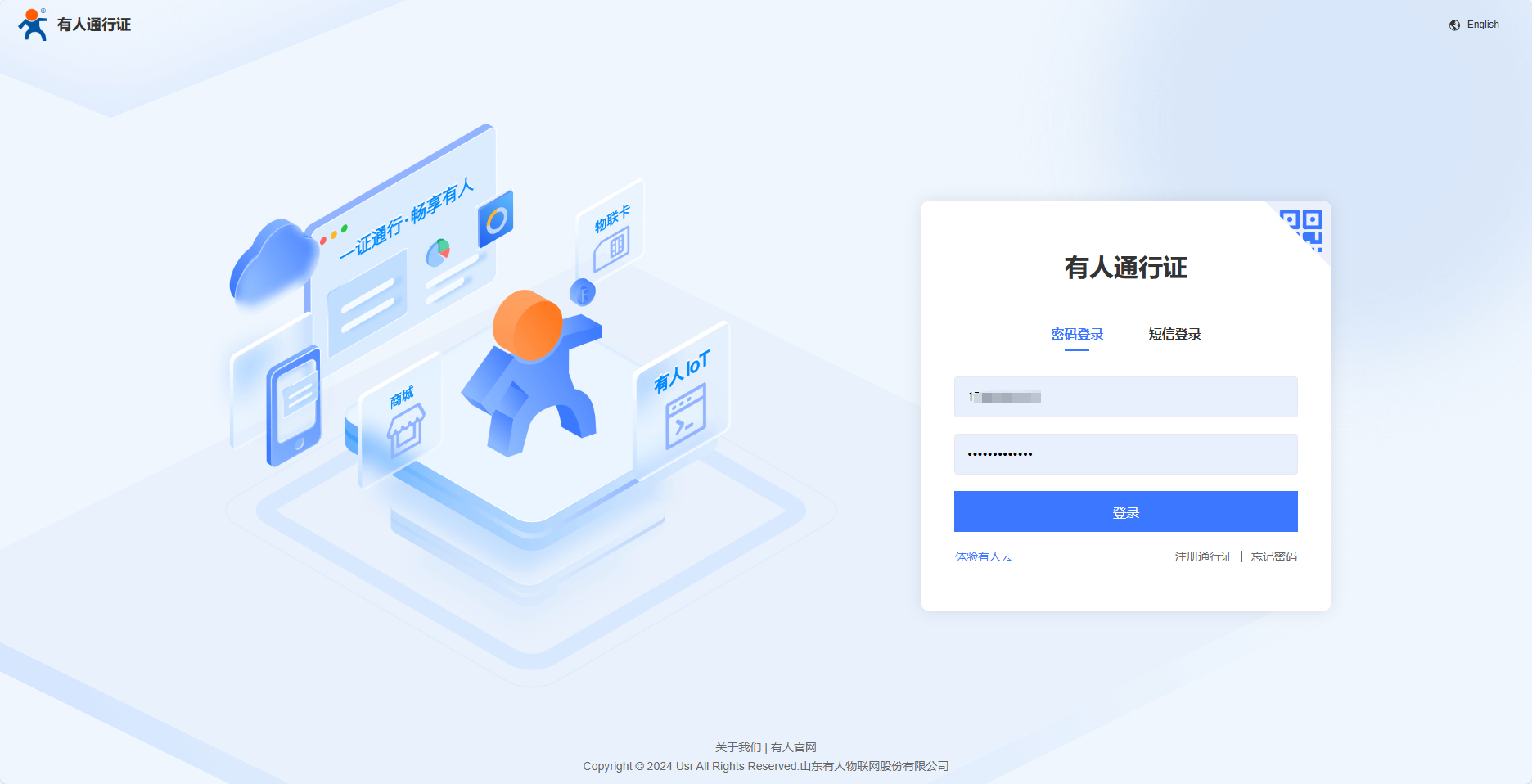

登录有人云平台：https://account.usr.cn/#/login?type=mp_scada&logout=1

添加网关

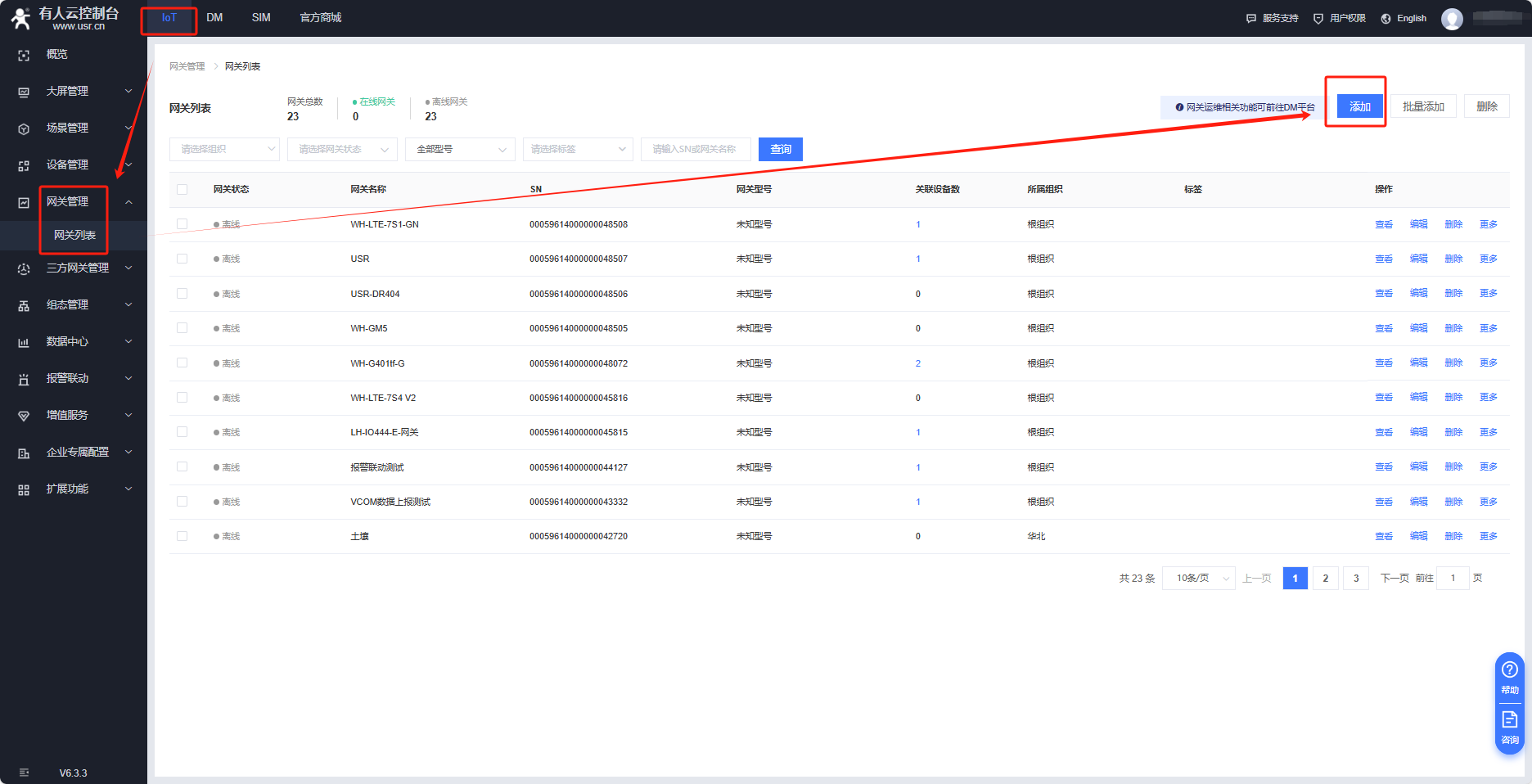

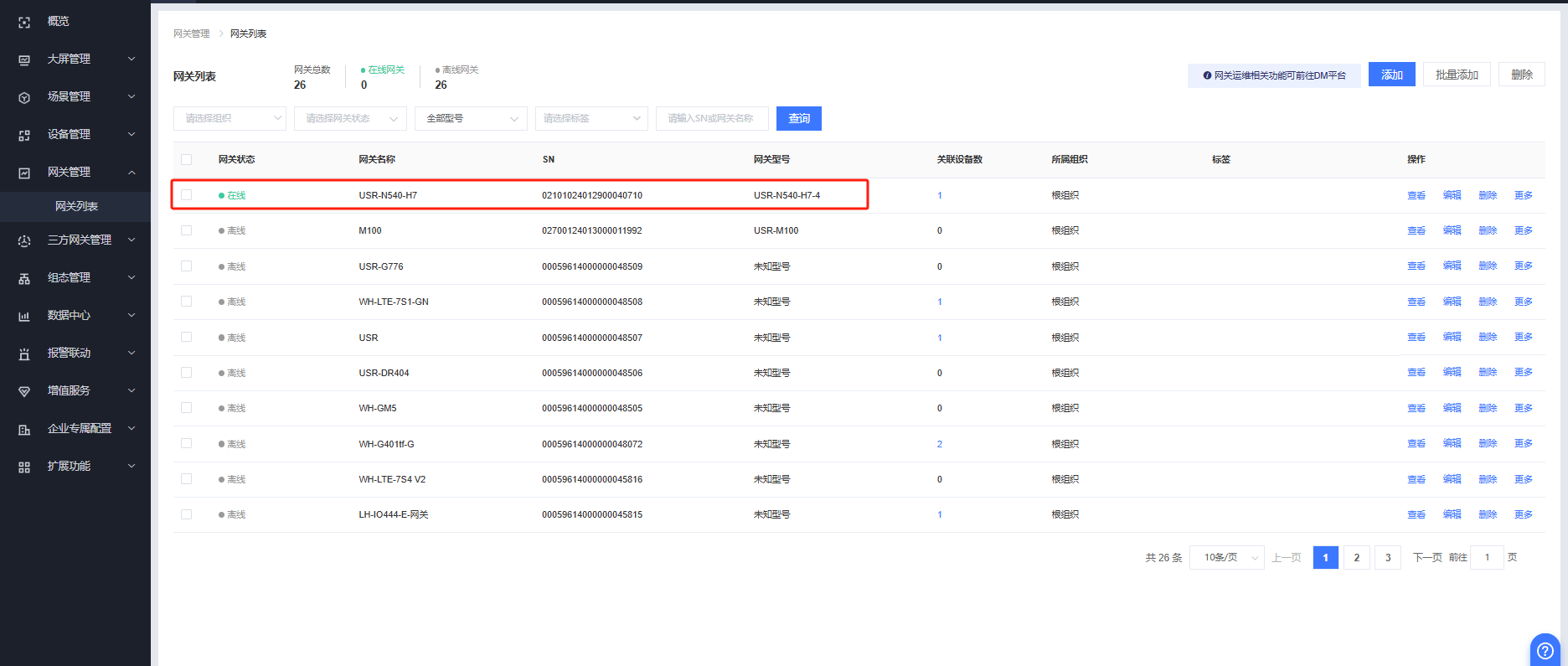

网关管理---网关列表---添加

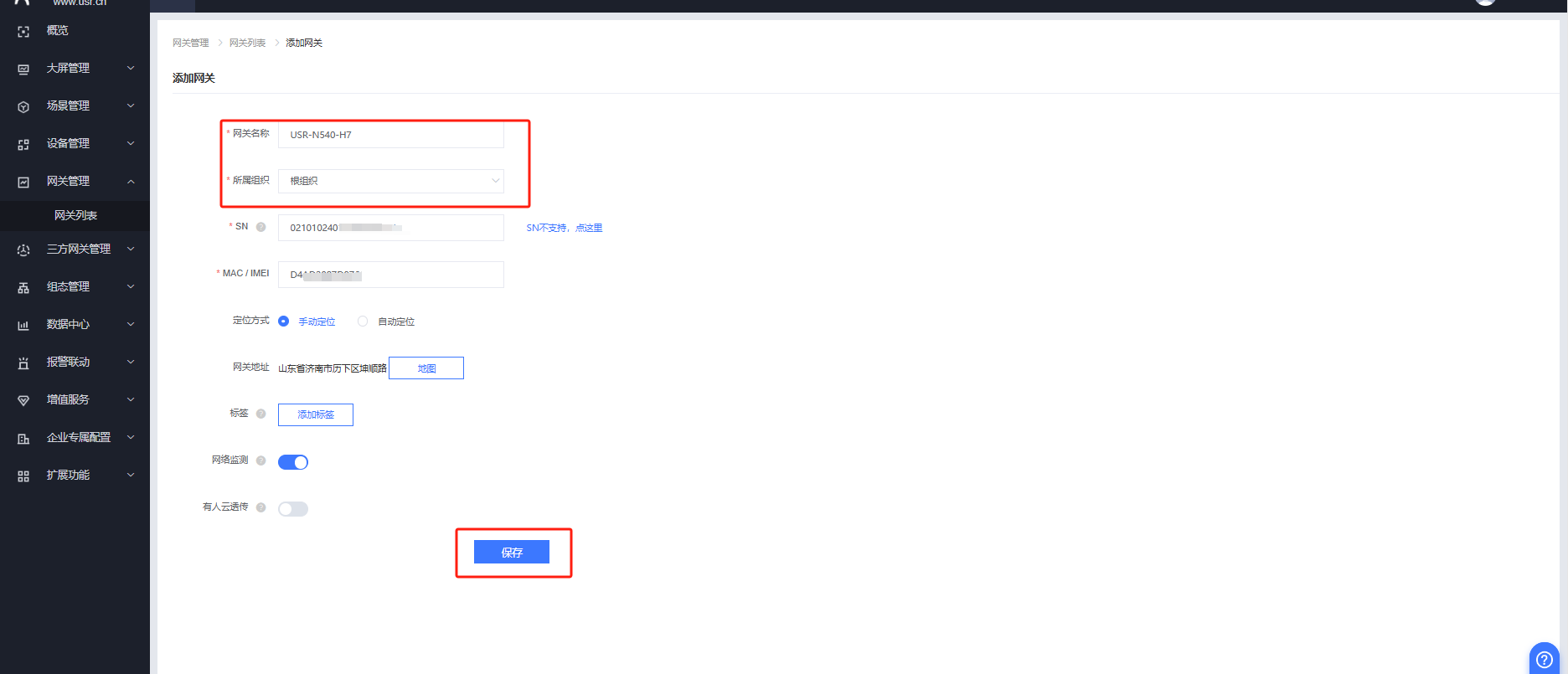

网关名称：USR-N540-H7

所属组织：根组织

填入USR-N540-H7设备背面的SN和MAC

保存

添加模板

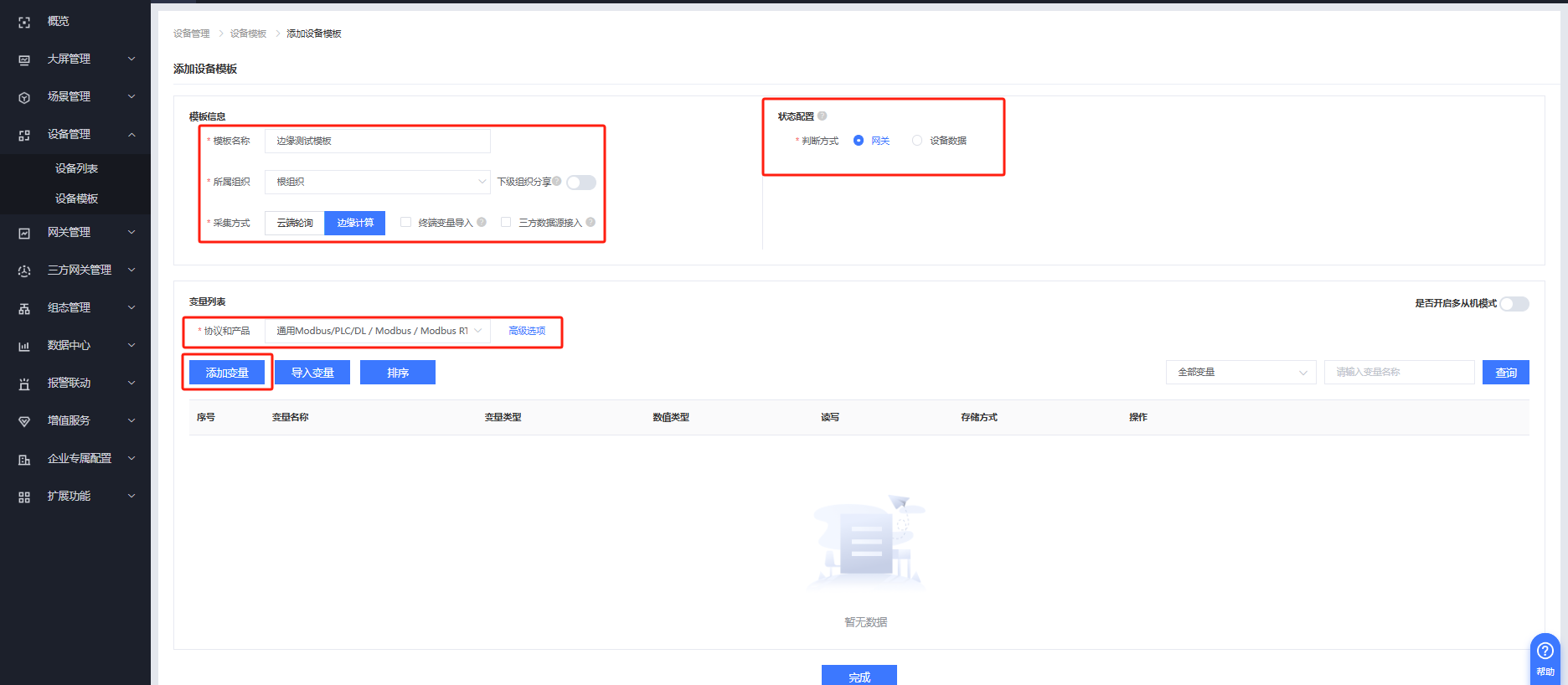

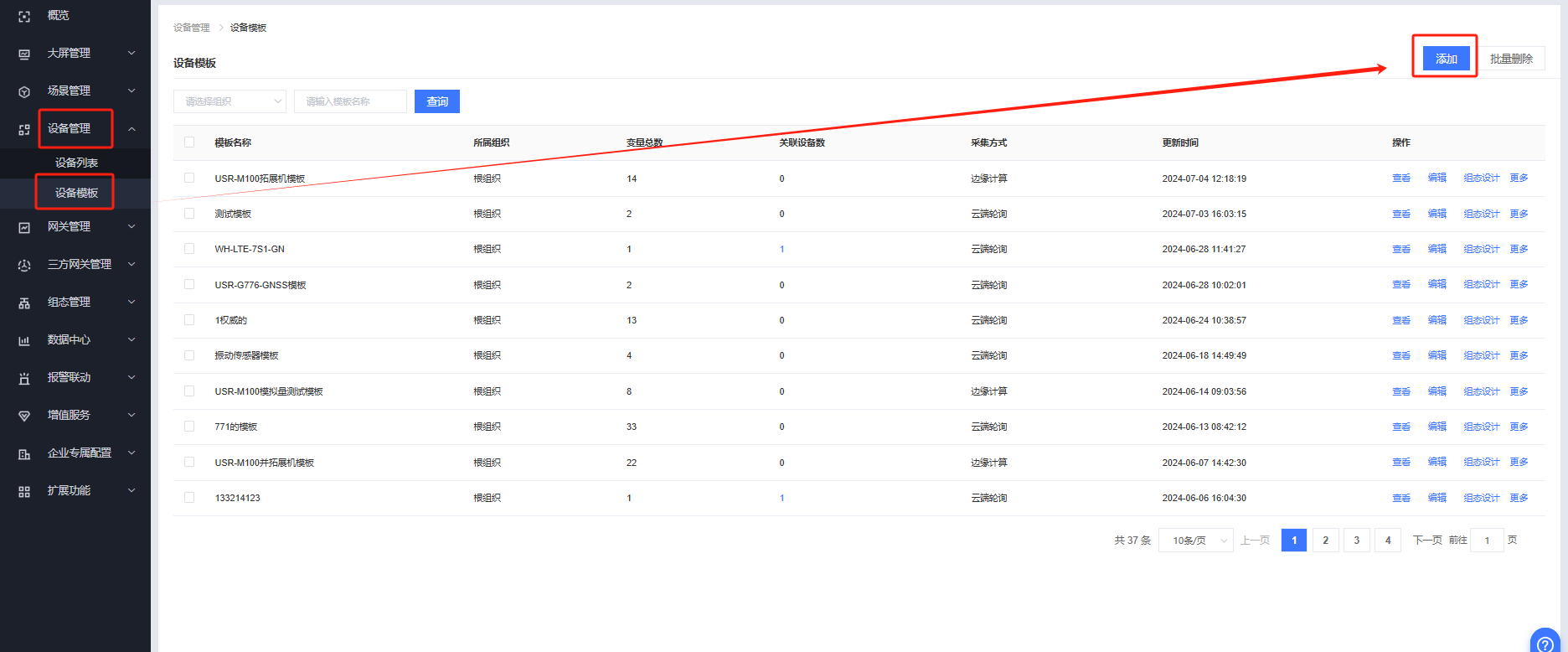

设备管理---设备模板---添加

模板名称：边缘测试模板

所属组织：根组织

采集方式：边缘计算

判断方式：网关

协议和产品：通用Modbus/PLC/DL / Modbus / Modbus RTU

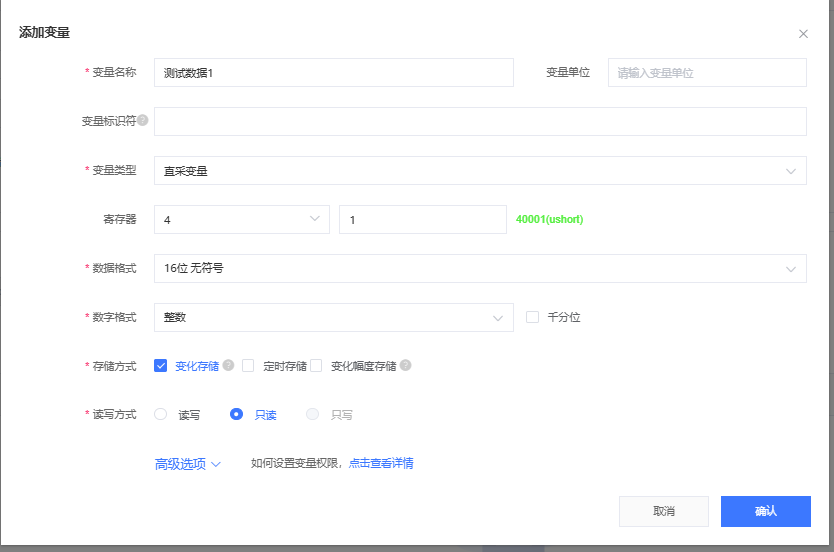

添加变量

变量名称：测试数据1

变量类型：直采变量

寄存器：40001

数据格式：16位无符号

数字格式：整数

存储方式：变化存储

读写方式：只读

点击确认

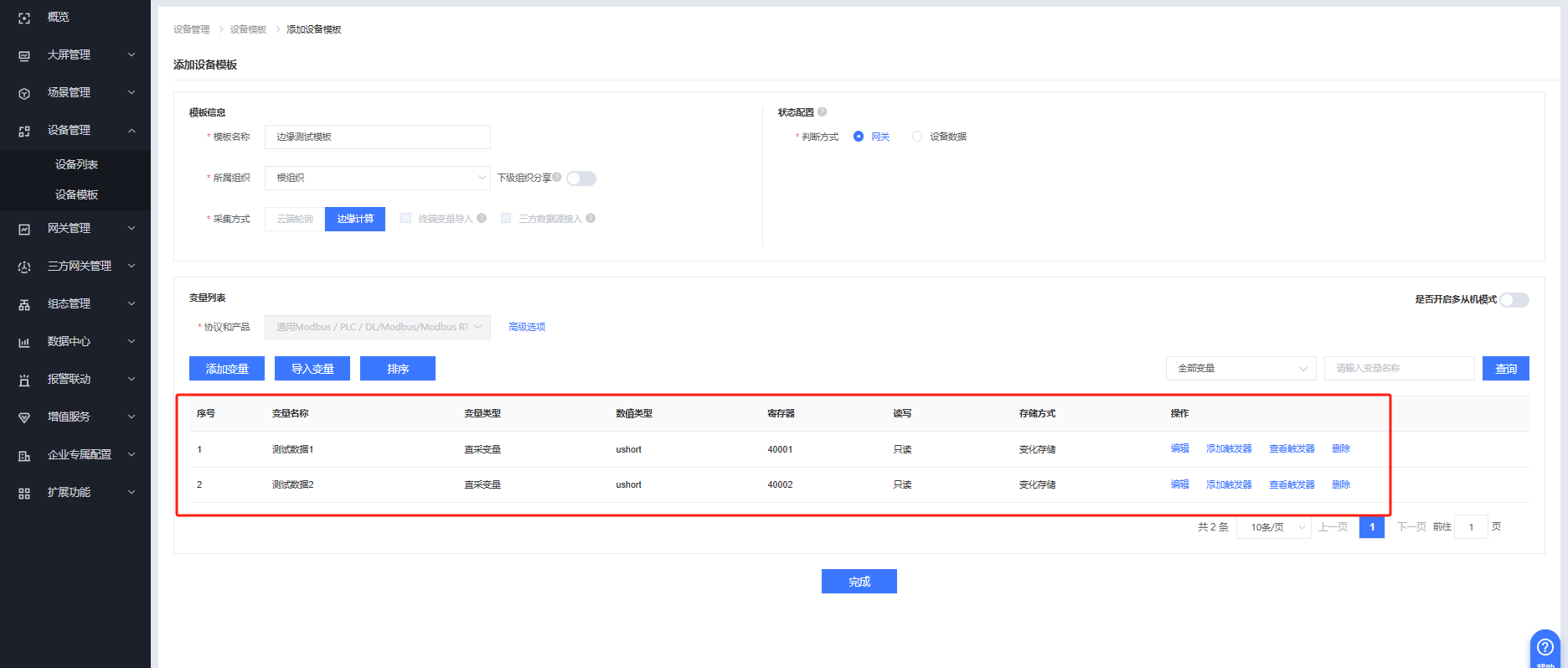

同样方式添加变量--测试数据2 40002

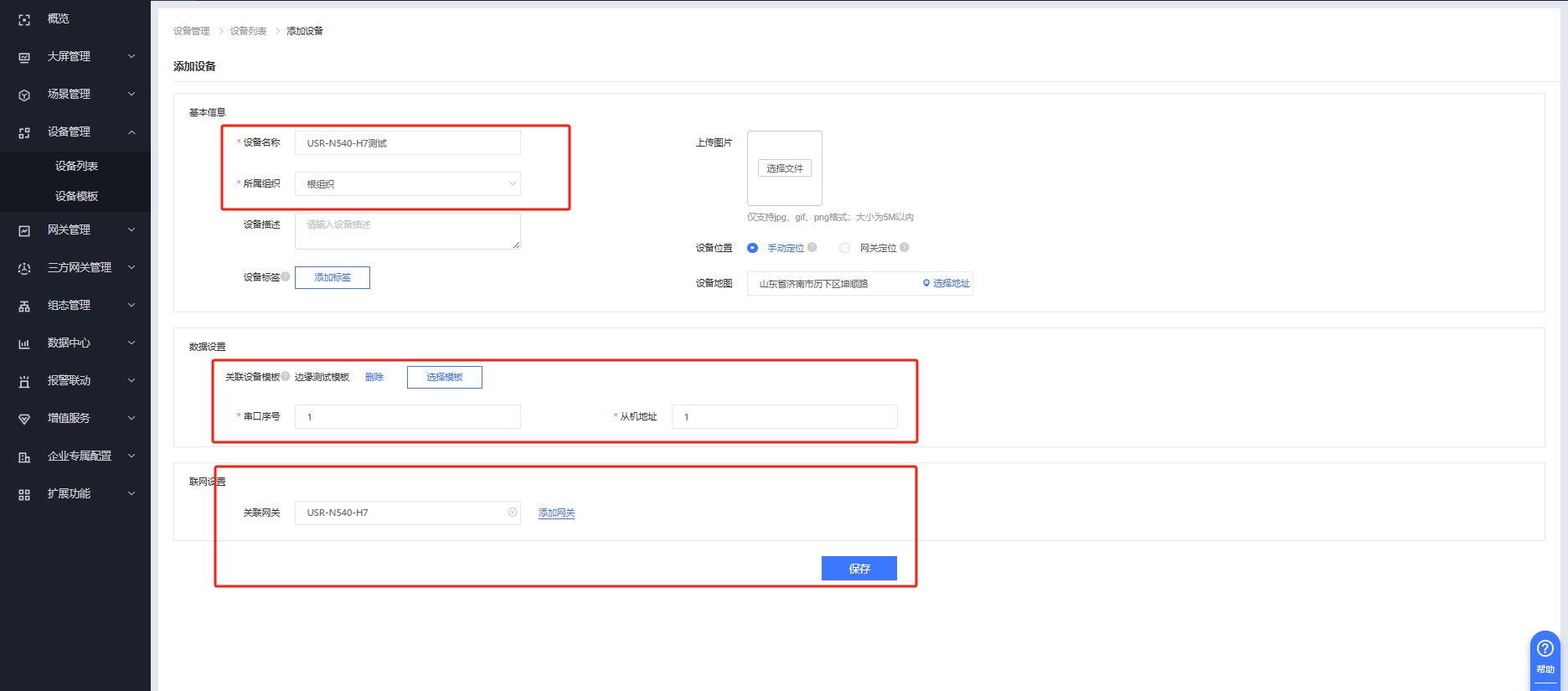

添加设备

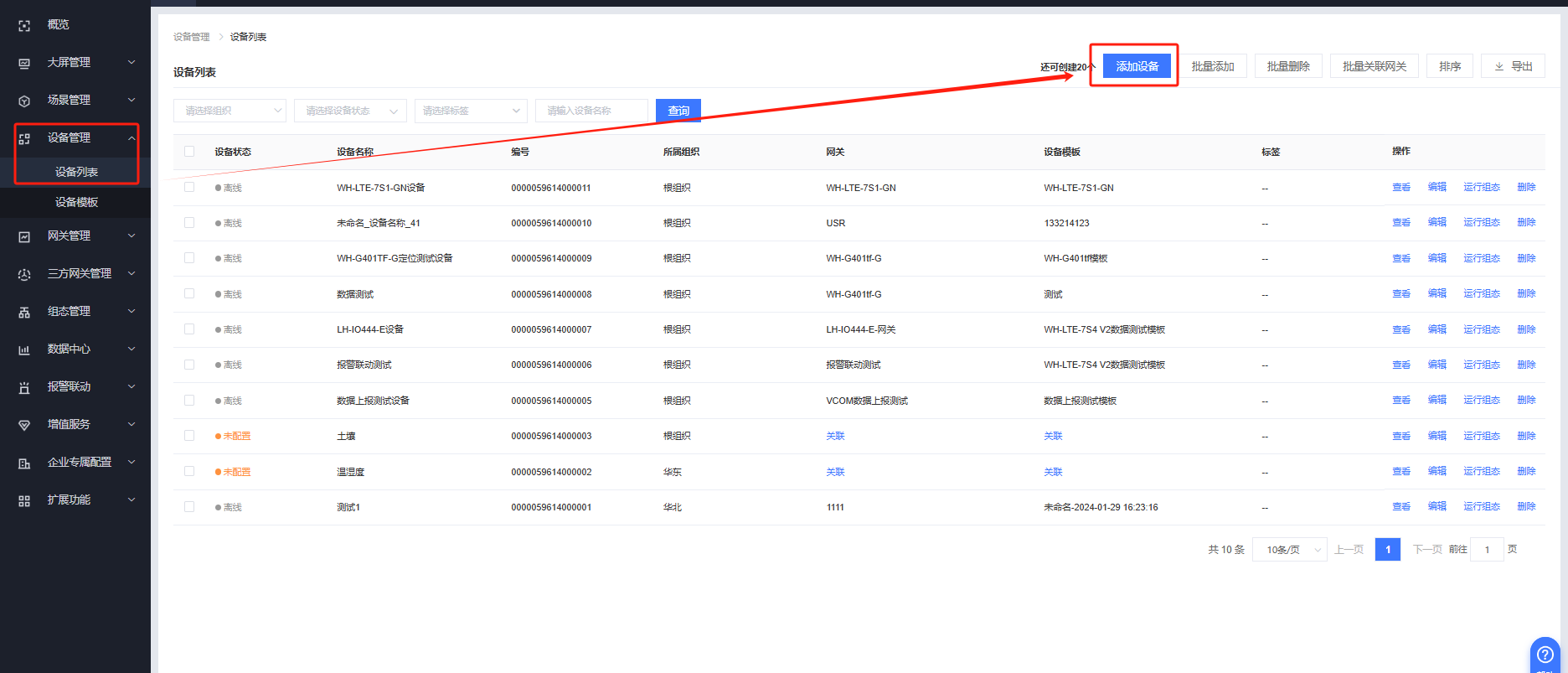

设备管理---设备列表---添加设备

设备名称：USR-N540-H7测试

所属组织：根组织

关联模板：边缘测试模板，串口序号1，从机地址1

关联网关：USR-N540-H7

点击保存

2、USR-N540-H7参数设置

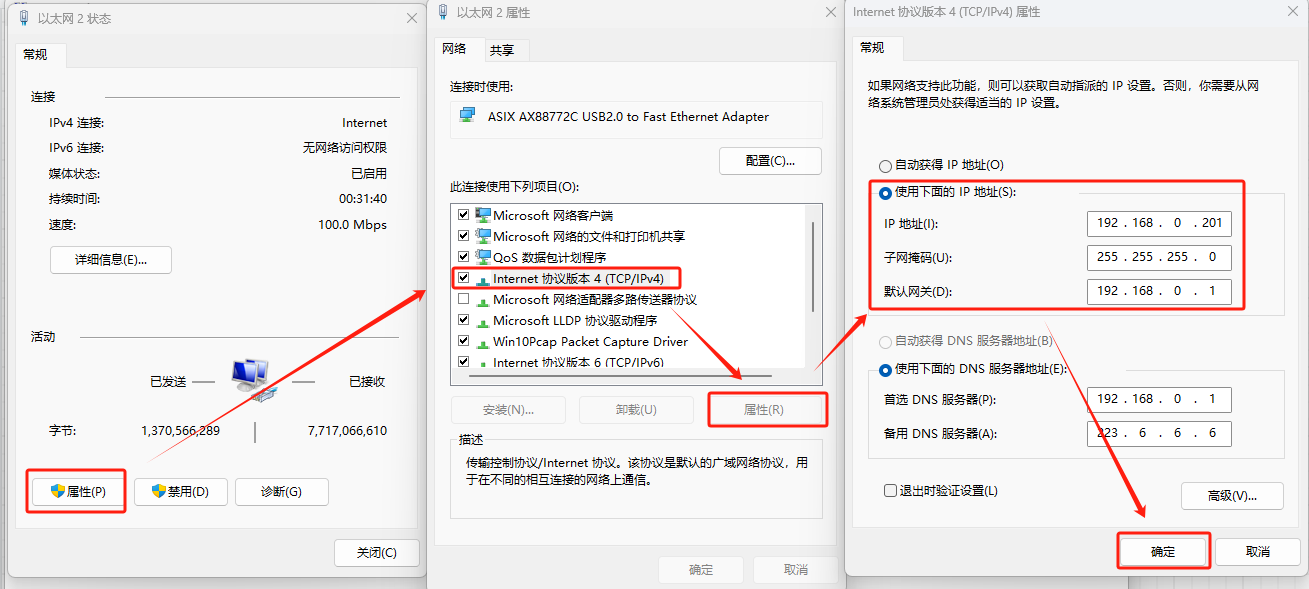

USR-N540-H7通过网线直连电脑，设备出厂默认静态IP192.168.0.7，电脑需要设置同网段，将电脑IP设置为192.168.0.201，禁用其他网卡。

控制面板---网络和Internet---网络和共享中心，修改以太网属性。

电脑关闭防火墙和杀毒软件

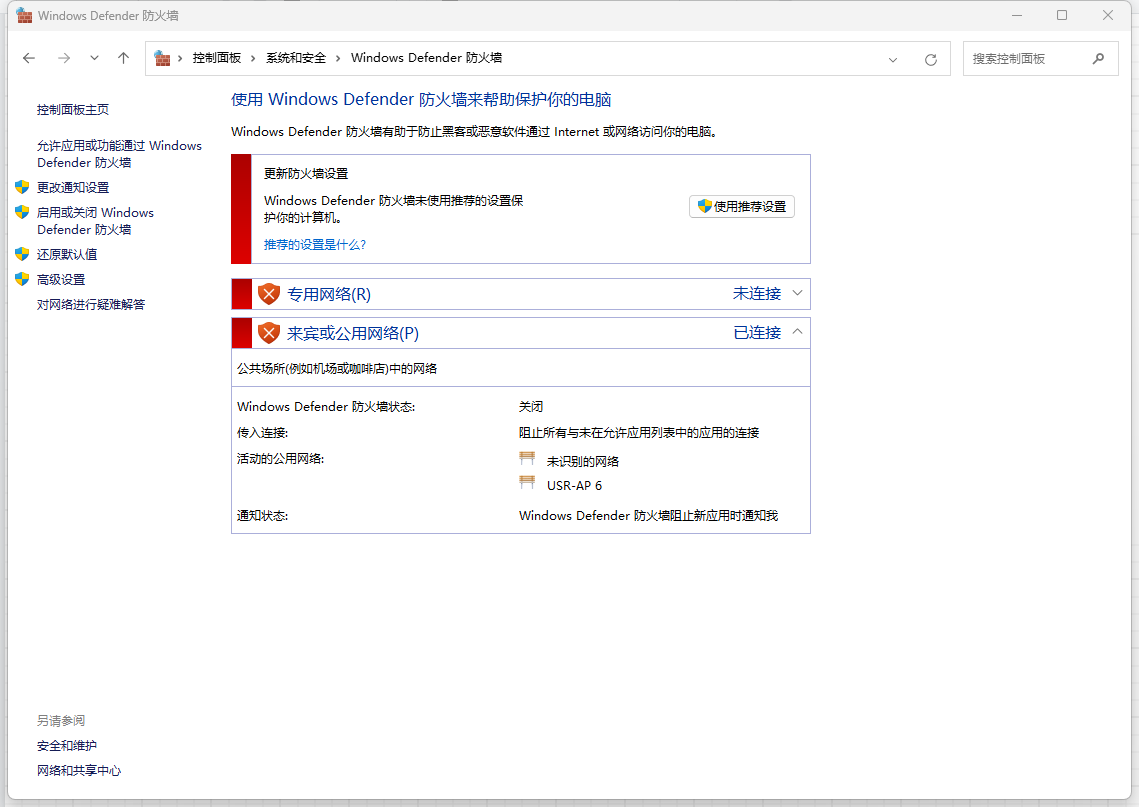

控制面板---系统和安全---Windows Defnder防火墙，关闭防火墙

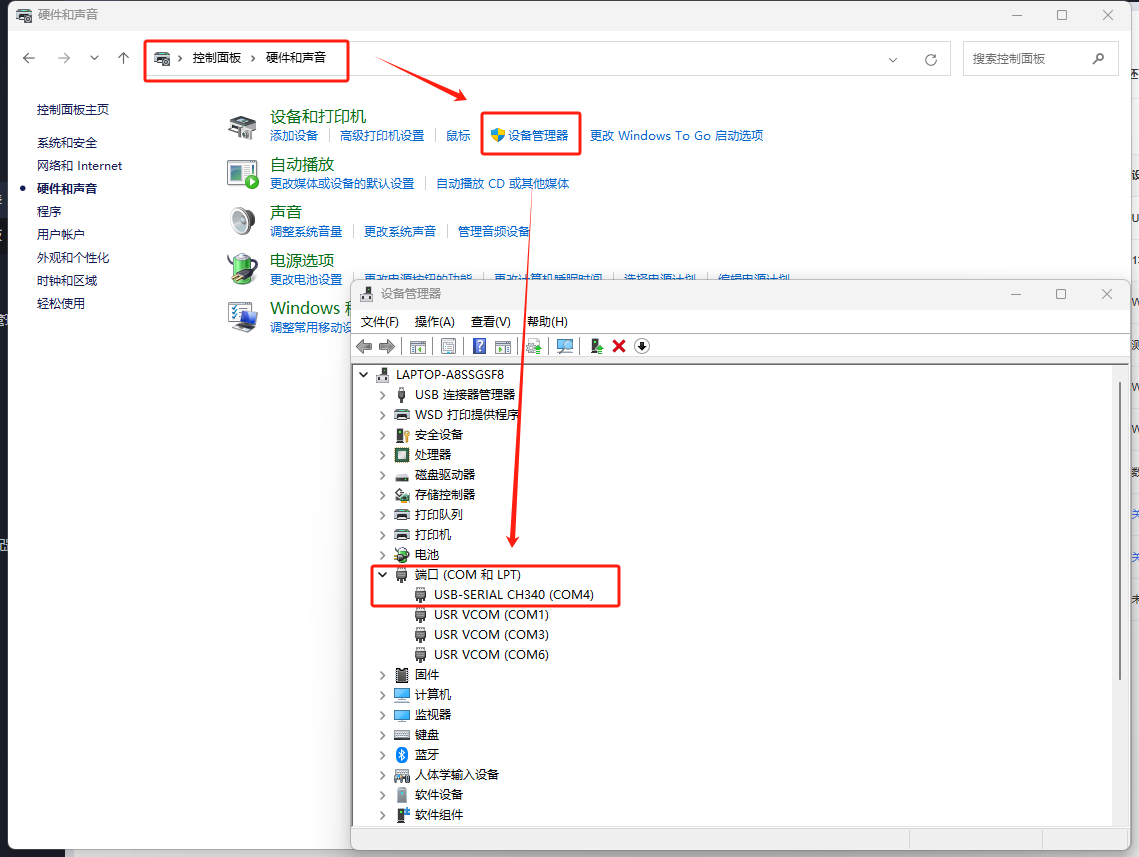

确认USB转485转换器的COM口号

控制面板---硬件和声音---设备管理器---COM和LPT，确认USB转换器的COM口是COM4

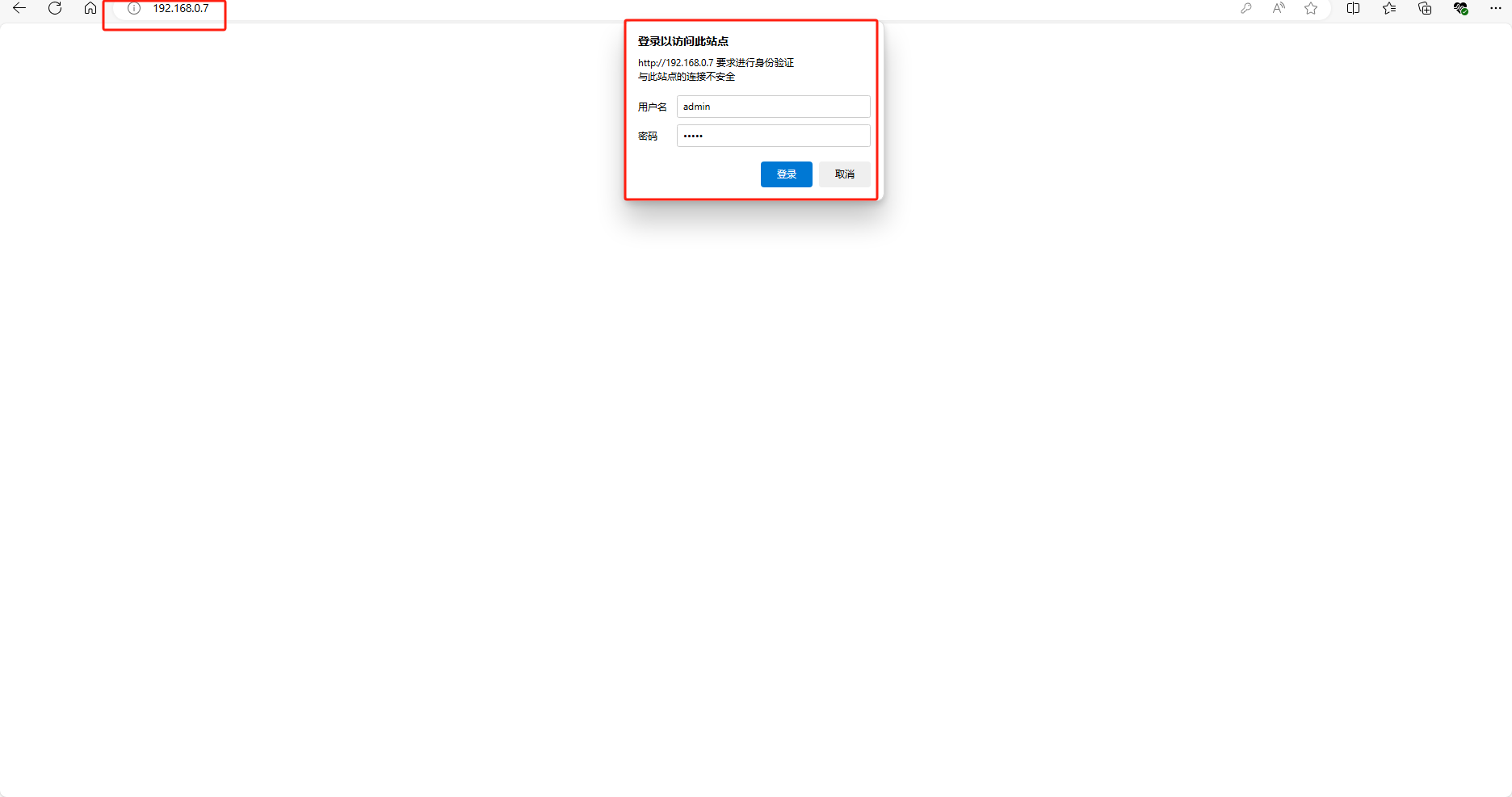

打开浏览器输入192.168.0.7，账号admin ,密码admin，进入内置网页

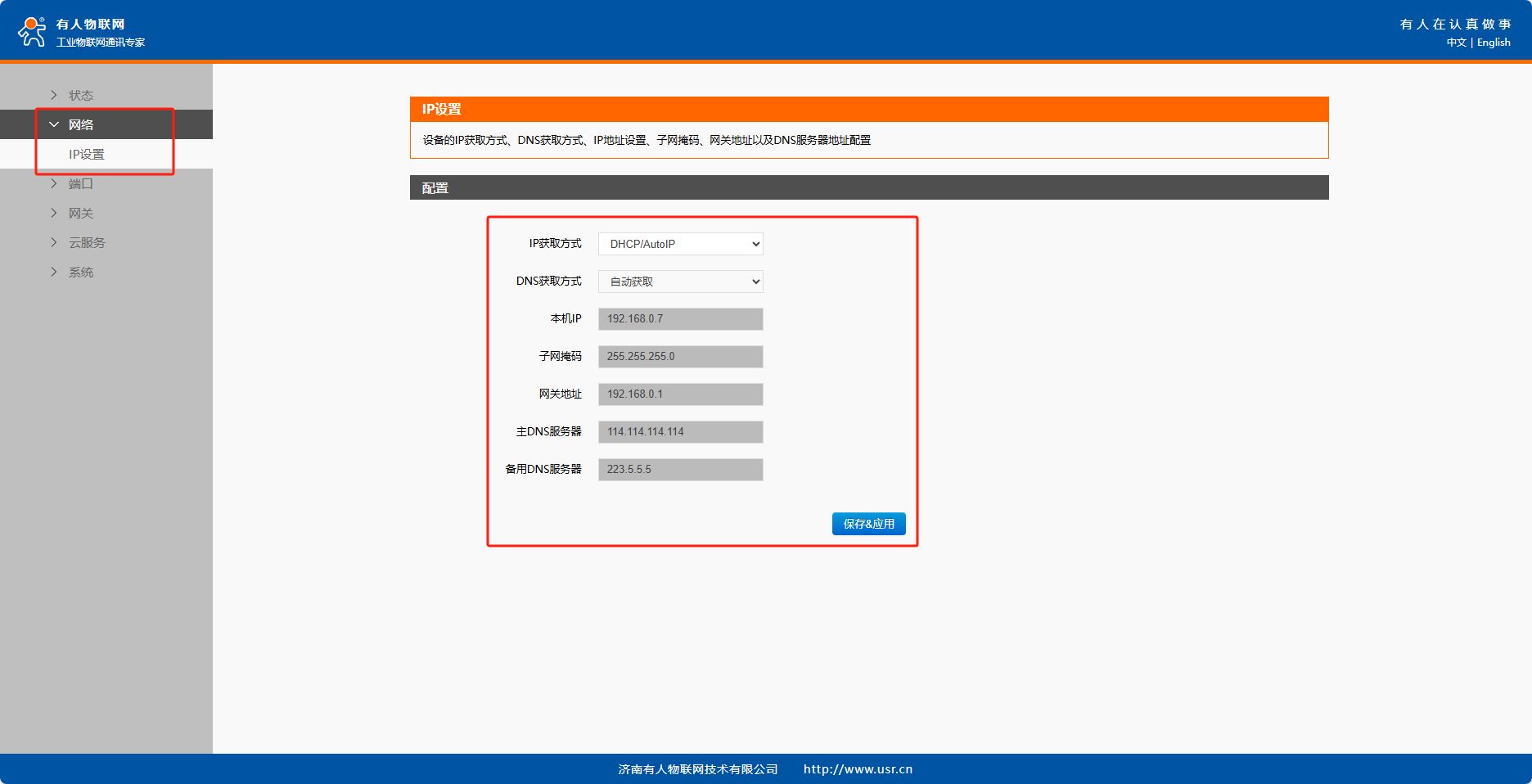

网络---IP设置，将IP设置为DHCP，用户可以根据自身情况设置为DHCP或者静态IP。保存应用，继续配置

云服务---有人云

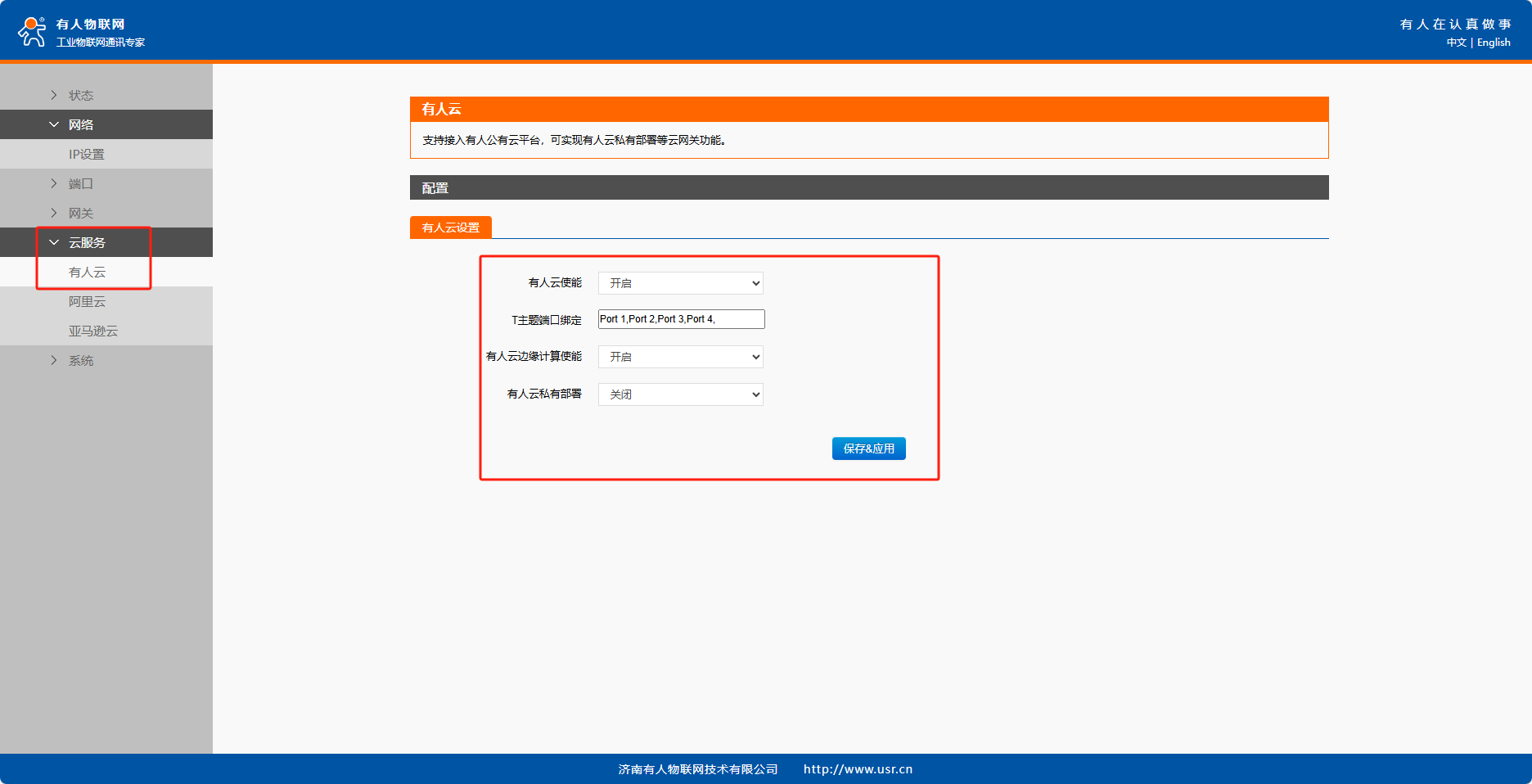

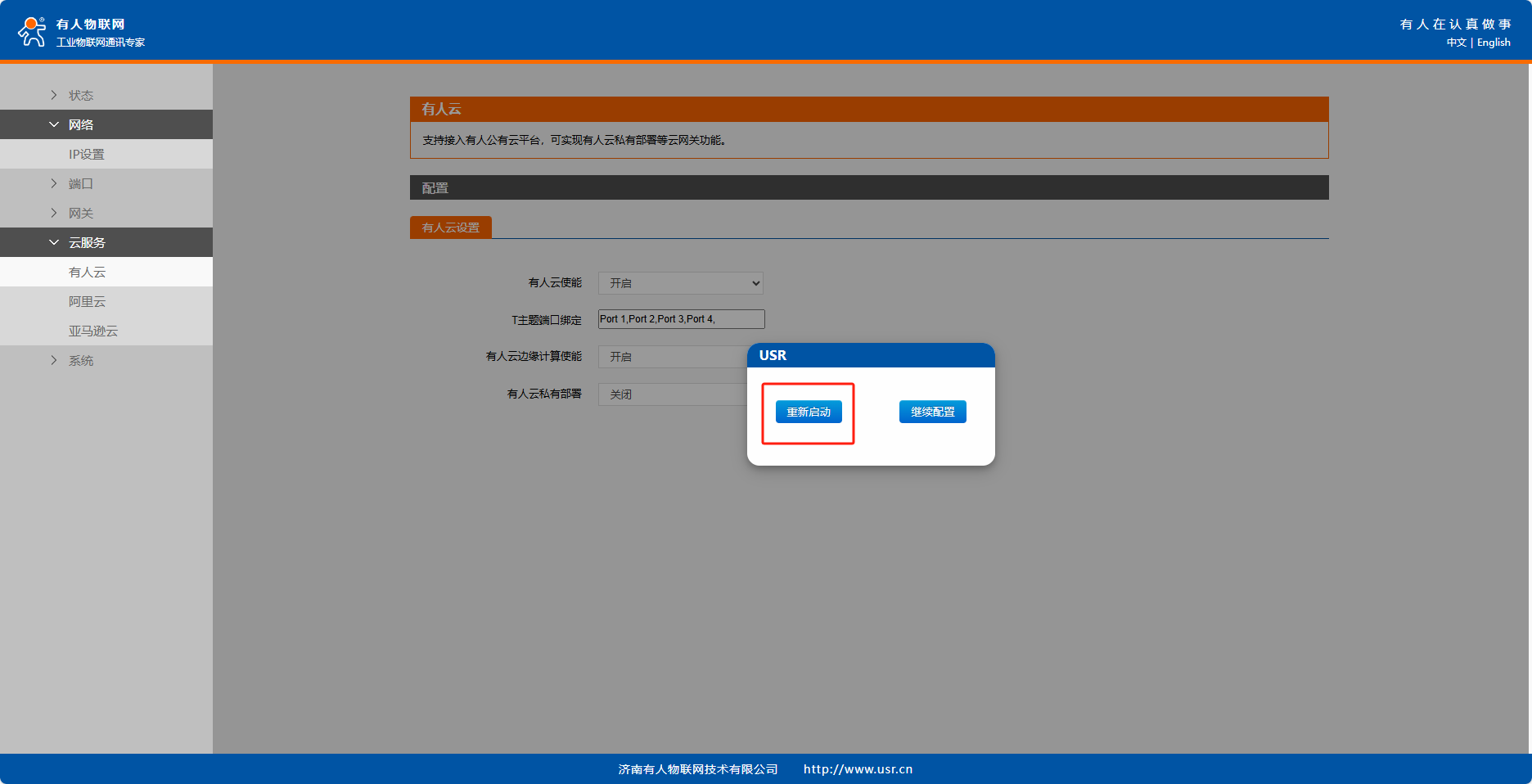

开启有人云使能，绑定端口，开启有人云边缘计算使能，保存使能，重新启动

将USR-N540-H7网口使用网线接入外网路由器，等待一会网关在有人云端上线。

3、Modbus Slave软件参数设置

打开modbus slave软件，模拟串口从机设备

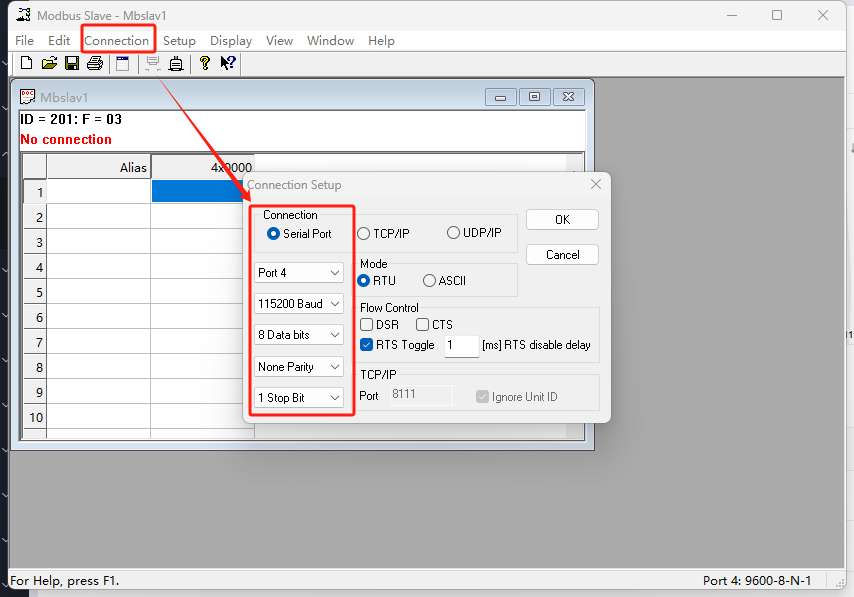

Connection选择串口参数：COM4、115200、8、NONE、1，点击OK

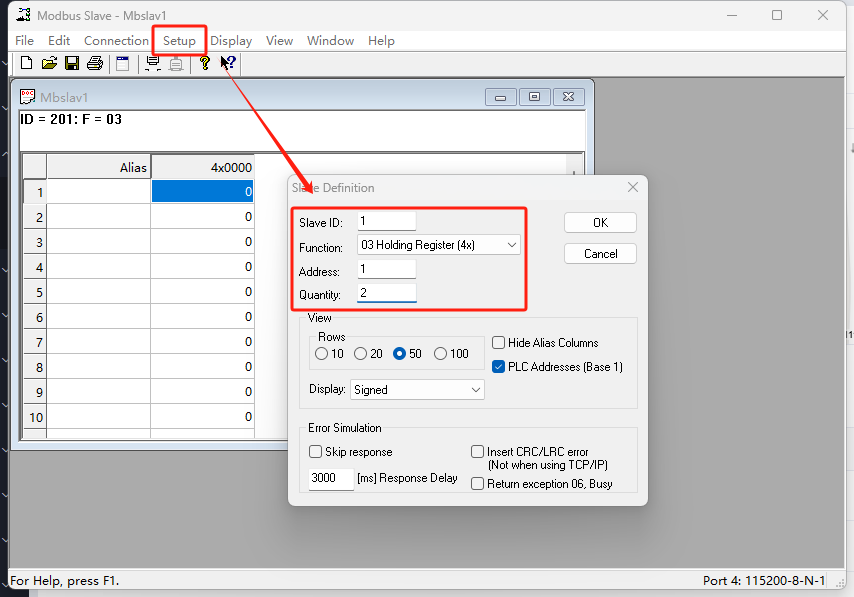

Setup中选择地址参数，设备地址1，功能码03保持寄存器，寄存器地址1，寄存器数量2，点击OK

四、功能调试

1、功能调试

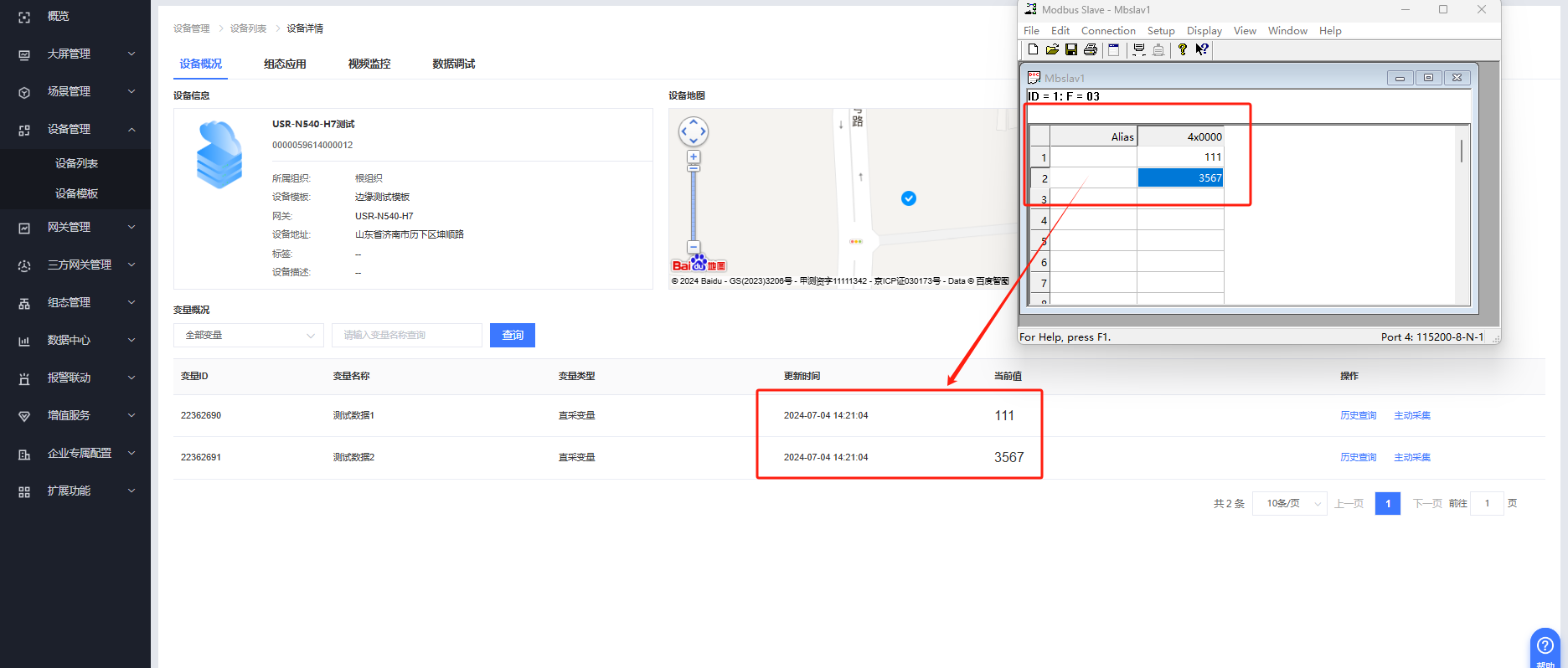

从设备管理---设备列表---点击设备的名字，从变量概况中查看当前从机数据的信息，改变slave软件中的数据，有人云平台数据立刻随之改变。

2、调试截图

编写人：尹丛欣 编写日期：2024-07-04

审核人：尹丛欣 审核日期：2024-07-04

订正版本：V1.0 订正内容：初稿
