USR-N520-H7 双串口和虚拟串口V3版本通讯示例
一、资料下载
USR-N520-H7 资料下载链接：https://www.usr.cn/Product/332.html
USR-N520-H7 设置软件官网下载链接：https://www.usr.cn/Download/383.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
【USR-VCOM】 有人虚拟串口软件 V3.7.2.529：https://www.usr.cn/Download/31.html
二、硬件连接
1、所需物品
USR-N520-H7 产品 1台
12V电源适配器 1个
USB-RS485串口线 2条
超五类网线 1根
笔记本电脑 1台
2、硬件连接

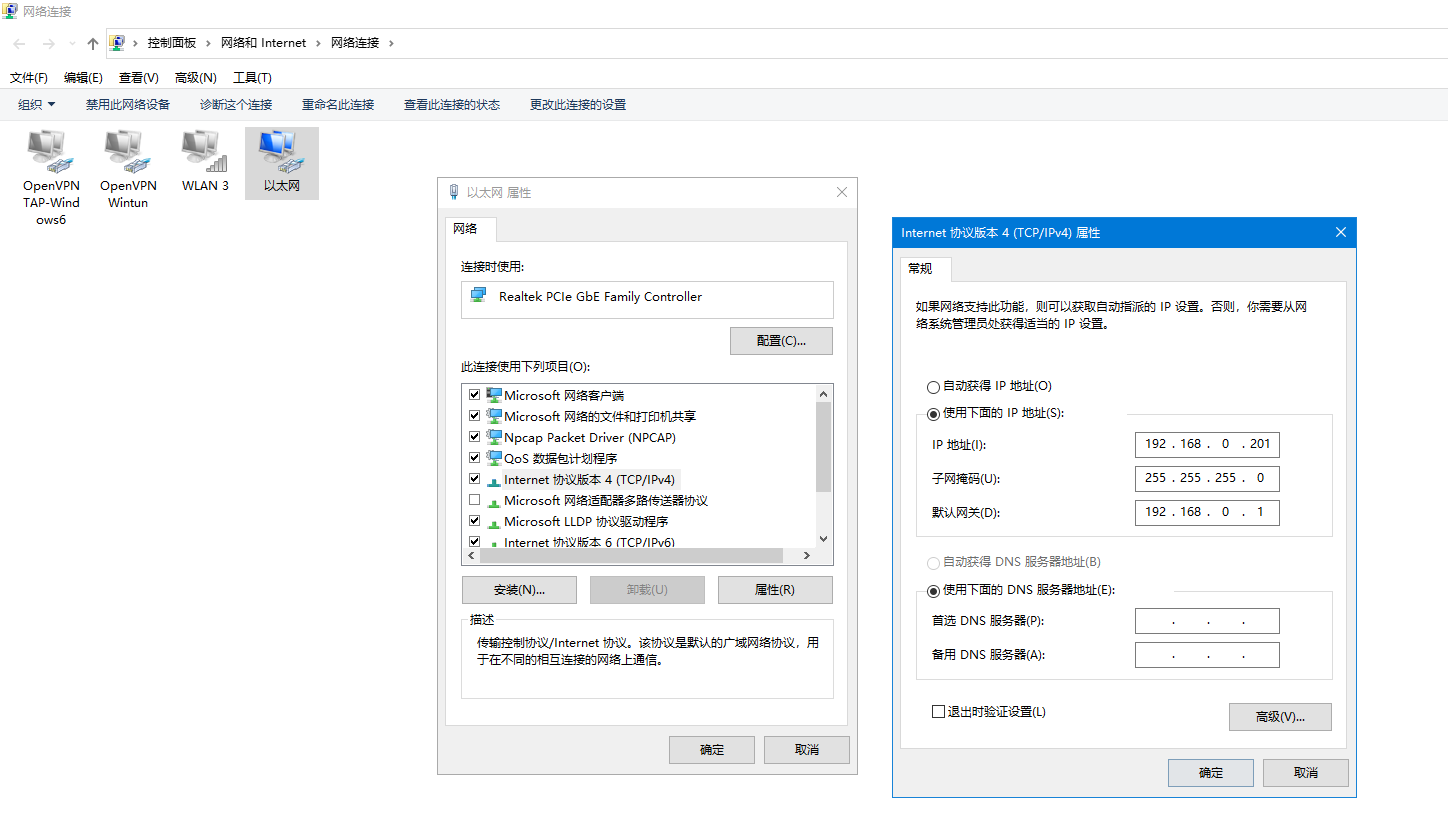

USR-N520-H7 的485串口接USB-RS485串口线到电脑的USB口，然后产品接12V电源适配器上电。网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网。
电脑提前下载打开H7设置软件。
3、串口号
点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认2条USB-RS485串口线的COM口号是COM10、COM11。
三、N520参数设置
1、局域网搜索N520 IP
N520和电脑网线直连，打开H7软件，搜到N520的IP。
2、双击IP，登陆用户名和密码都是admin，登陆N520网页，切换中文显示

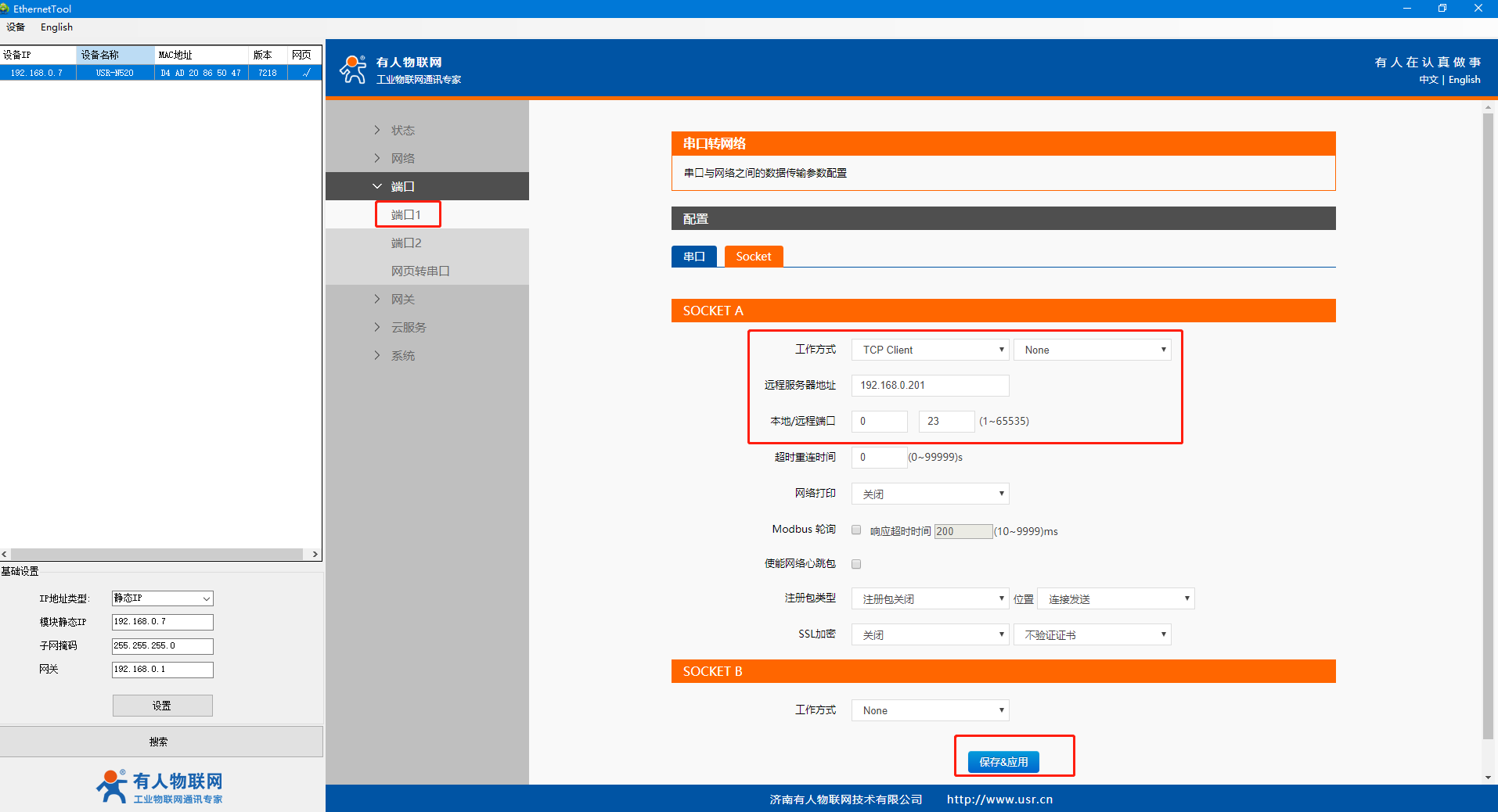

3、端口1设置
串口参数默认，工作方式TCP client，远程服务器地址192.168.0.201，远程端口23。

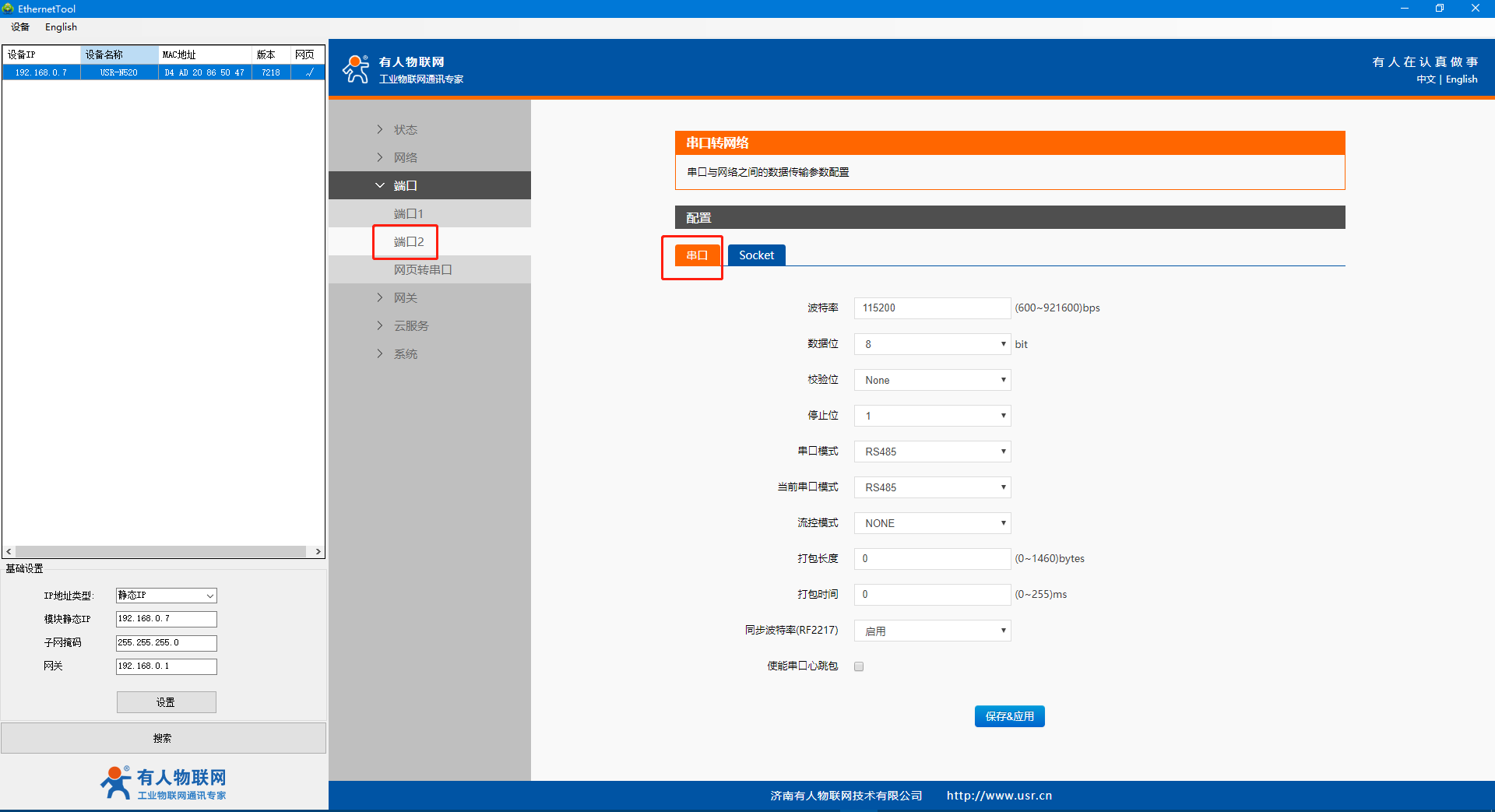

4、端口2设置
串口参数默认，工作方式TCP client，远程服务器地址192.168.0.201，远程端口23。

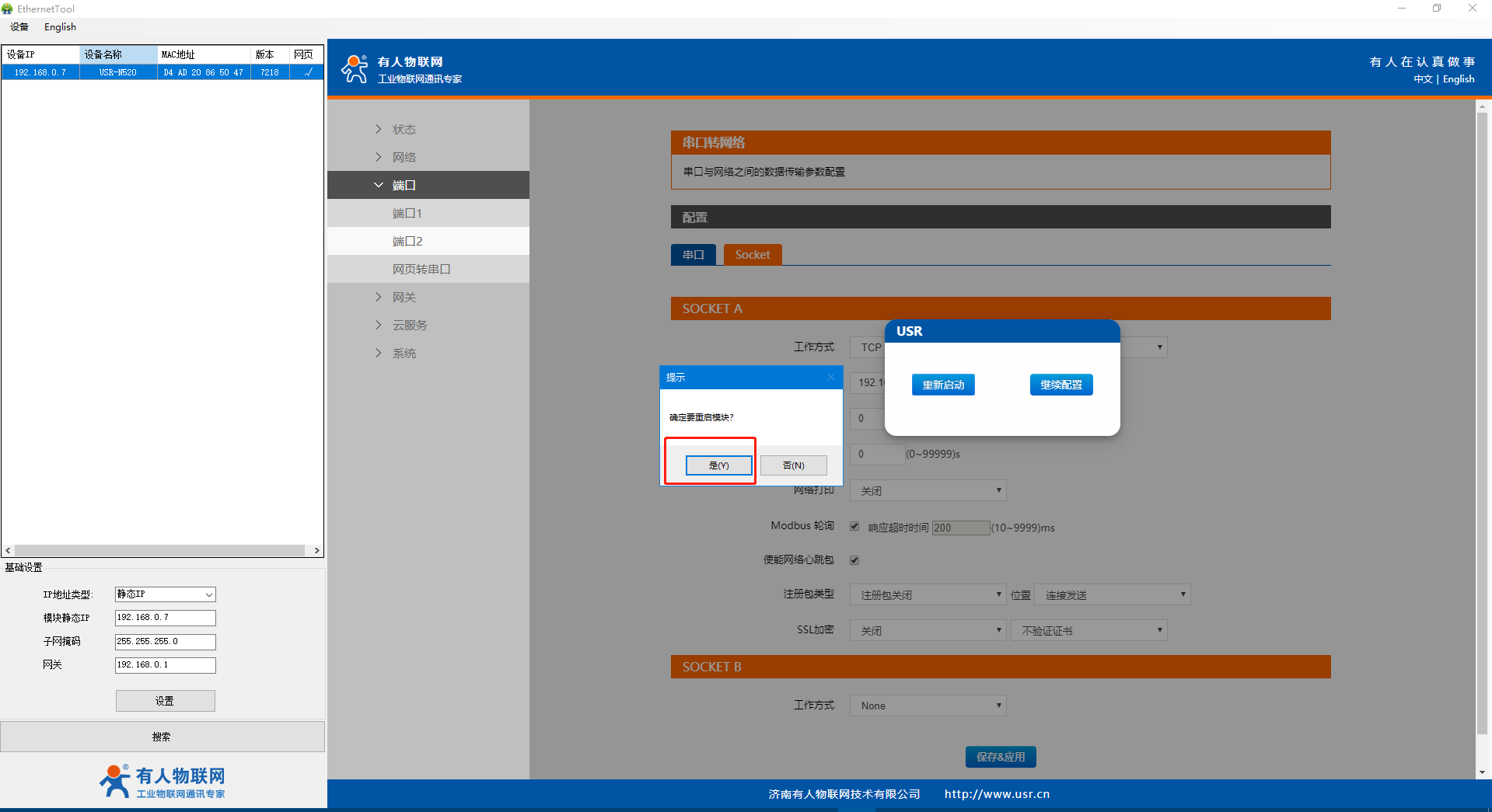

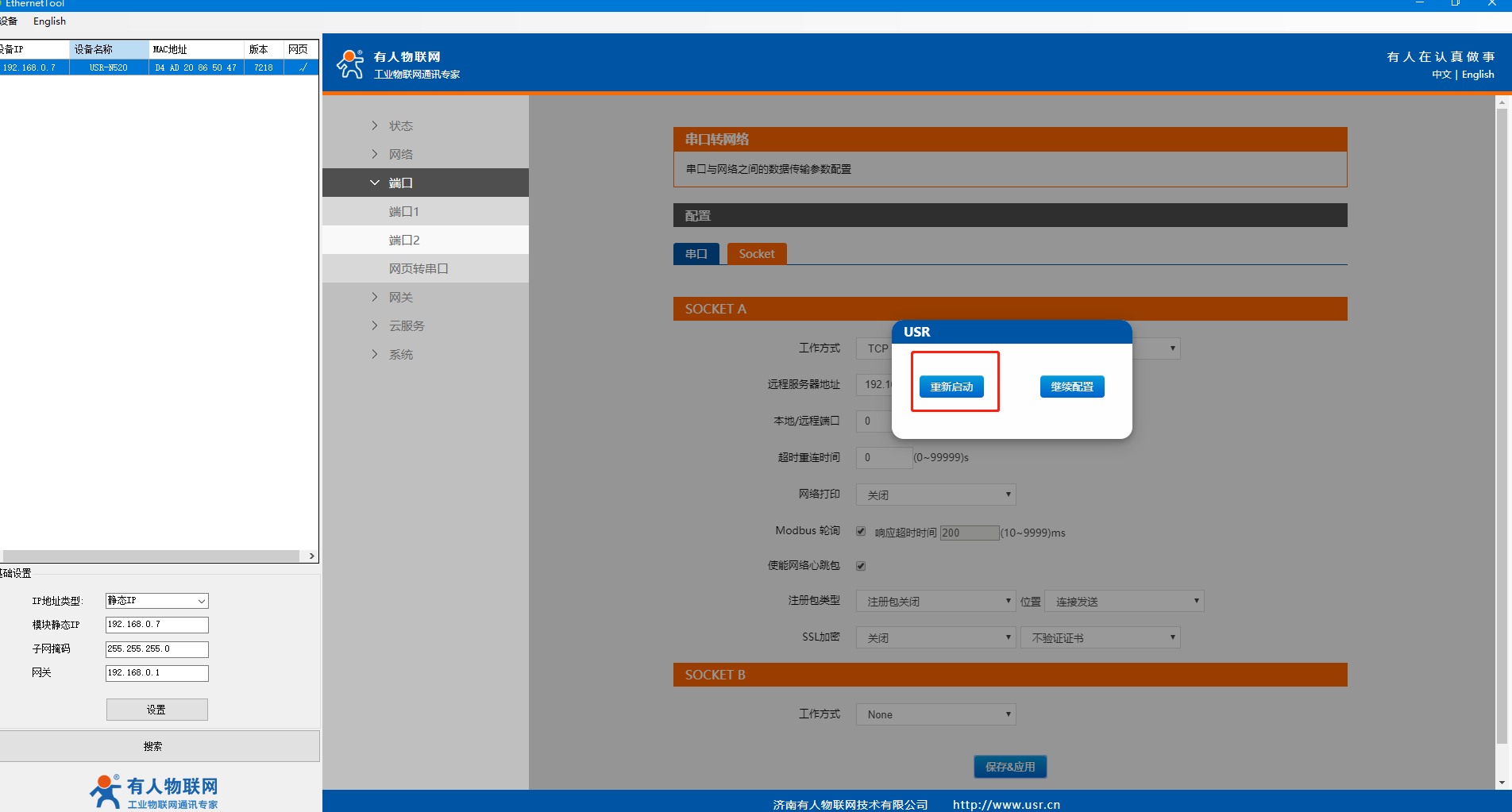

5、点击重新启动
四、新建虚拟串口
1、新建一个虚拟串口

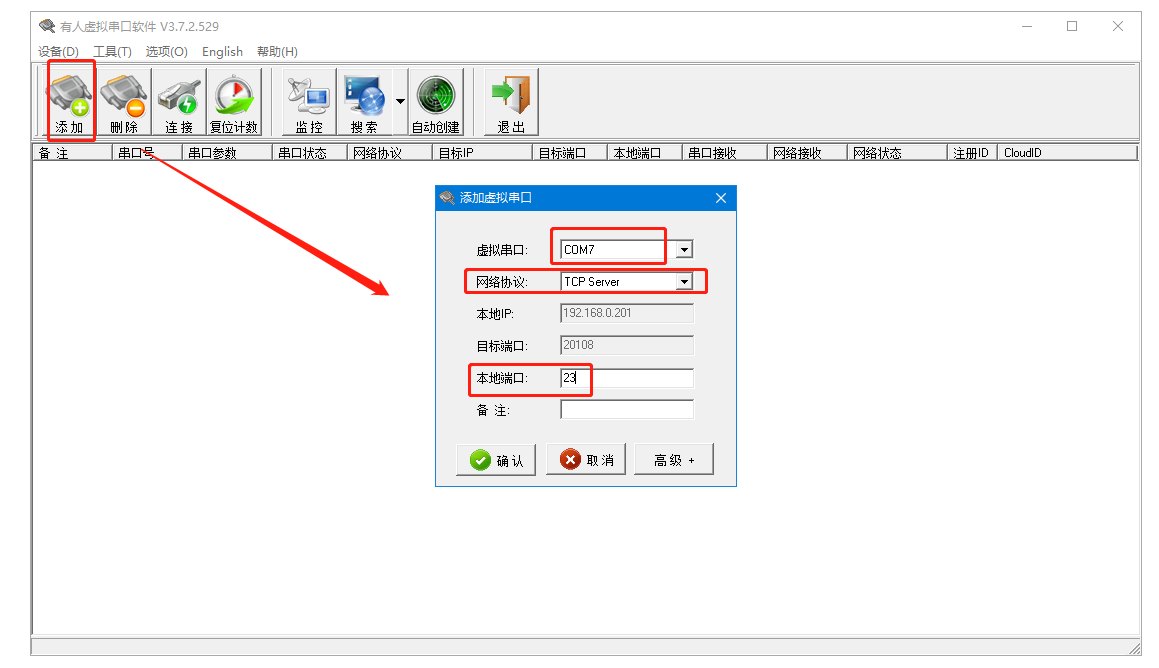

新建一个虚拟串口COM7，网络协议TCP server，本地端口23。
2、打开3个串口助手
打开3个串口助手，分别对应2条USB-RS485串口线的COM口COM10、COM11，串口参数和N520串口参数一致，打开一个虚拟串口COM7。
3、通讯测试

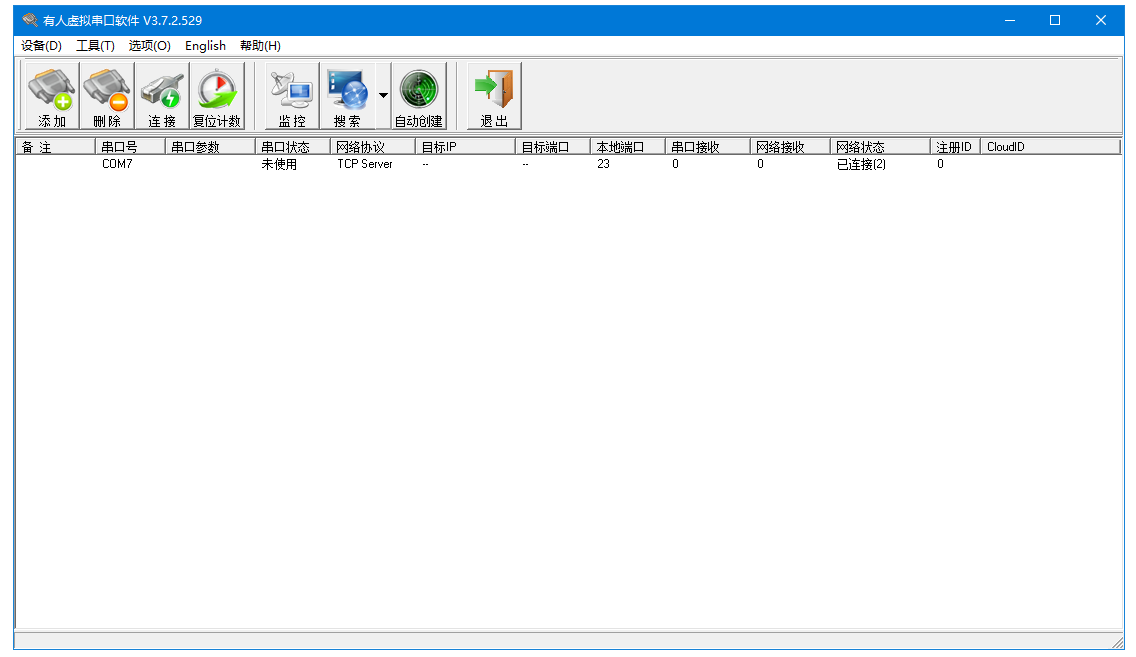

2个实际串口可以向虚拟串口发送数据，虚拟串口可以向2个实际串口发送数据。
编写人：金志方 编写日期：2024-07-17
审核人：金志方 审核日期：2024-07-17
订正版本：V1.0 订正内容：初稿
