二、硬件连接

1、所需物品

USR-N540-H7 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

外网路由器 1个

超五类网线 1根

笔记本电脑 1台

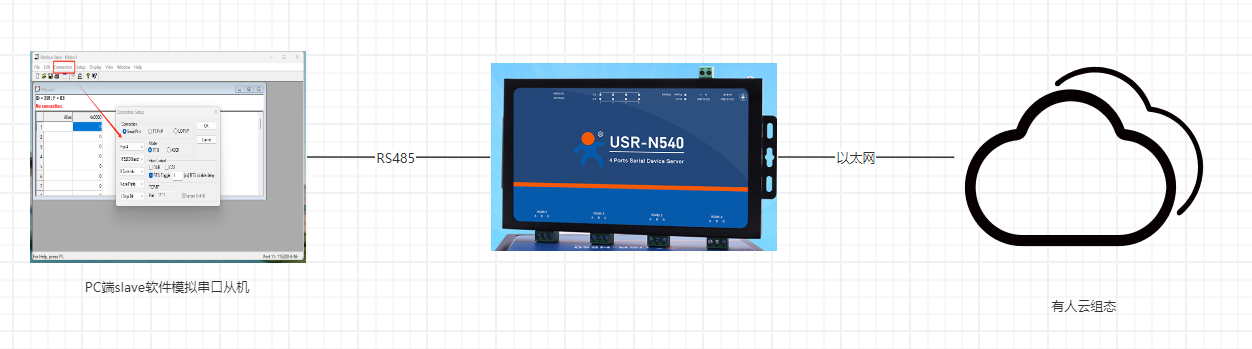

2、硬件连接

USR-N540-H7 的485串口接USB-RS485串口线到电脑USB口，网口接网线到外网路由器上，然后产品接12V电源适配器上电。

电脑打开设置软件。

附图 ：

三、产品参数设置

1、有人云参数设置

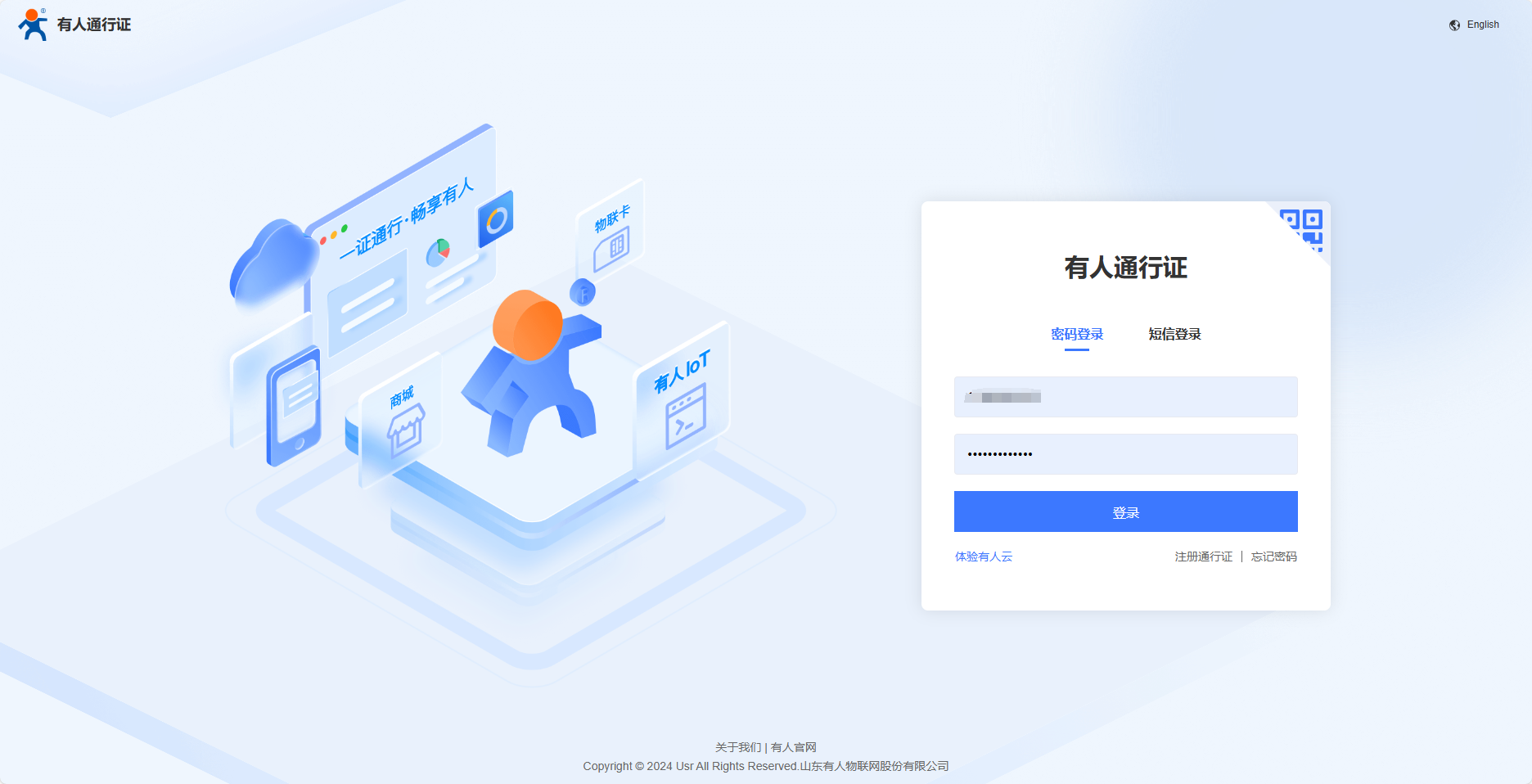

登录有人云平台：https://account.usr.cn/#/login?type=mp_scada

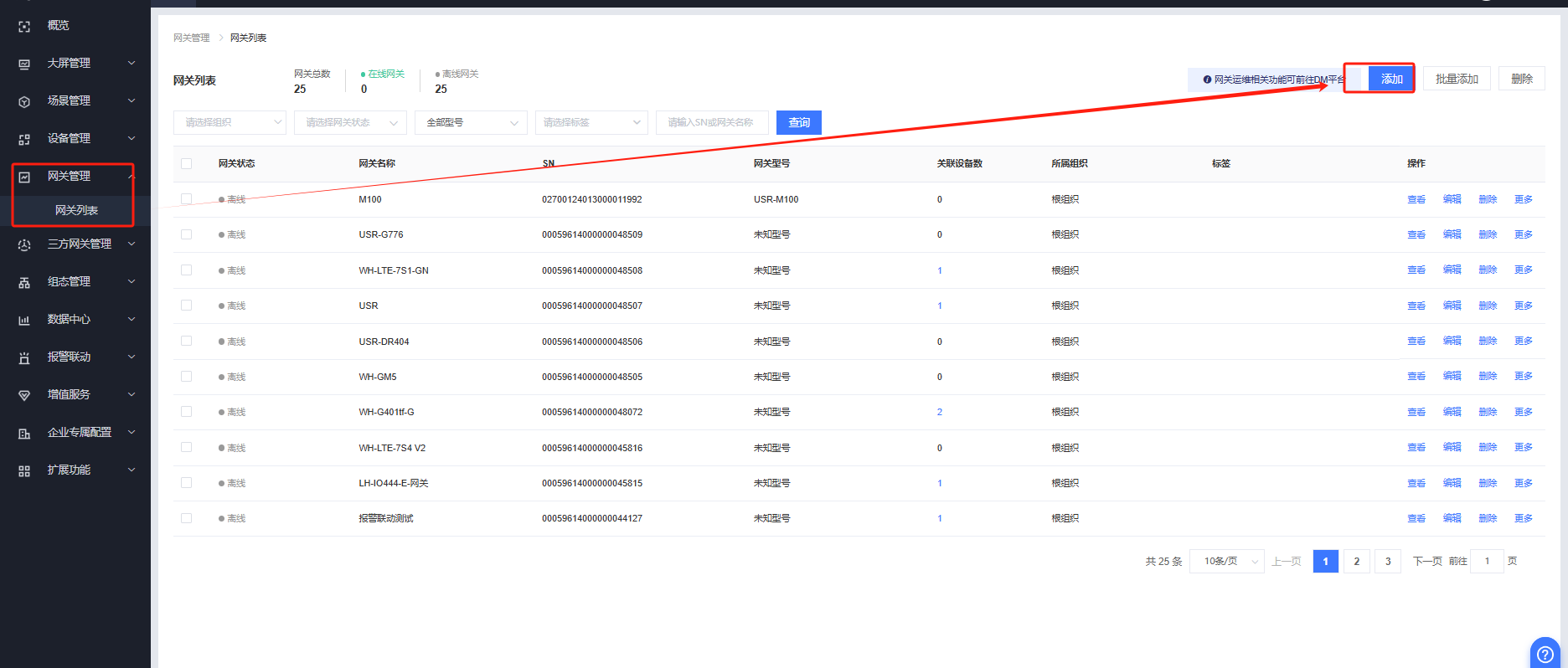

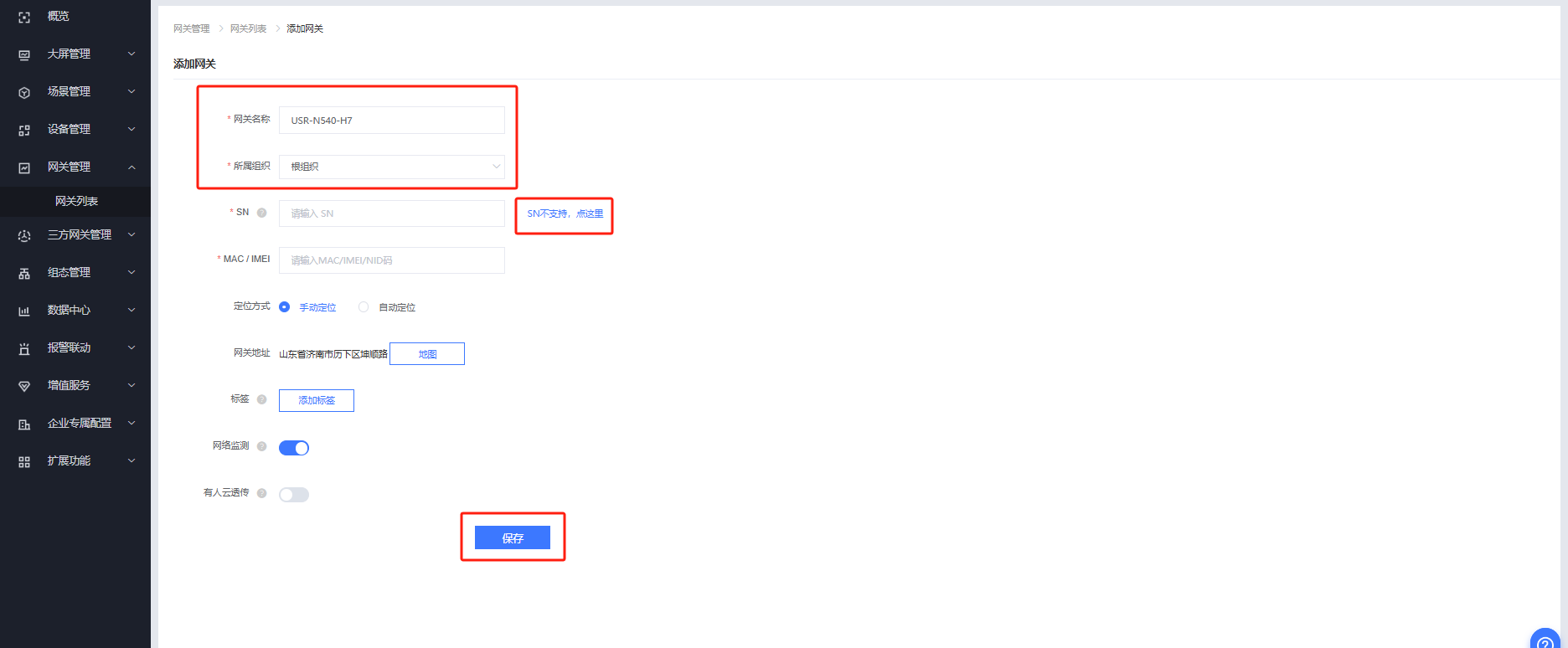

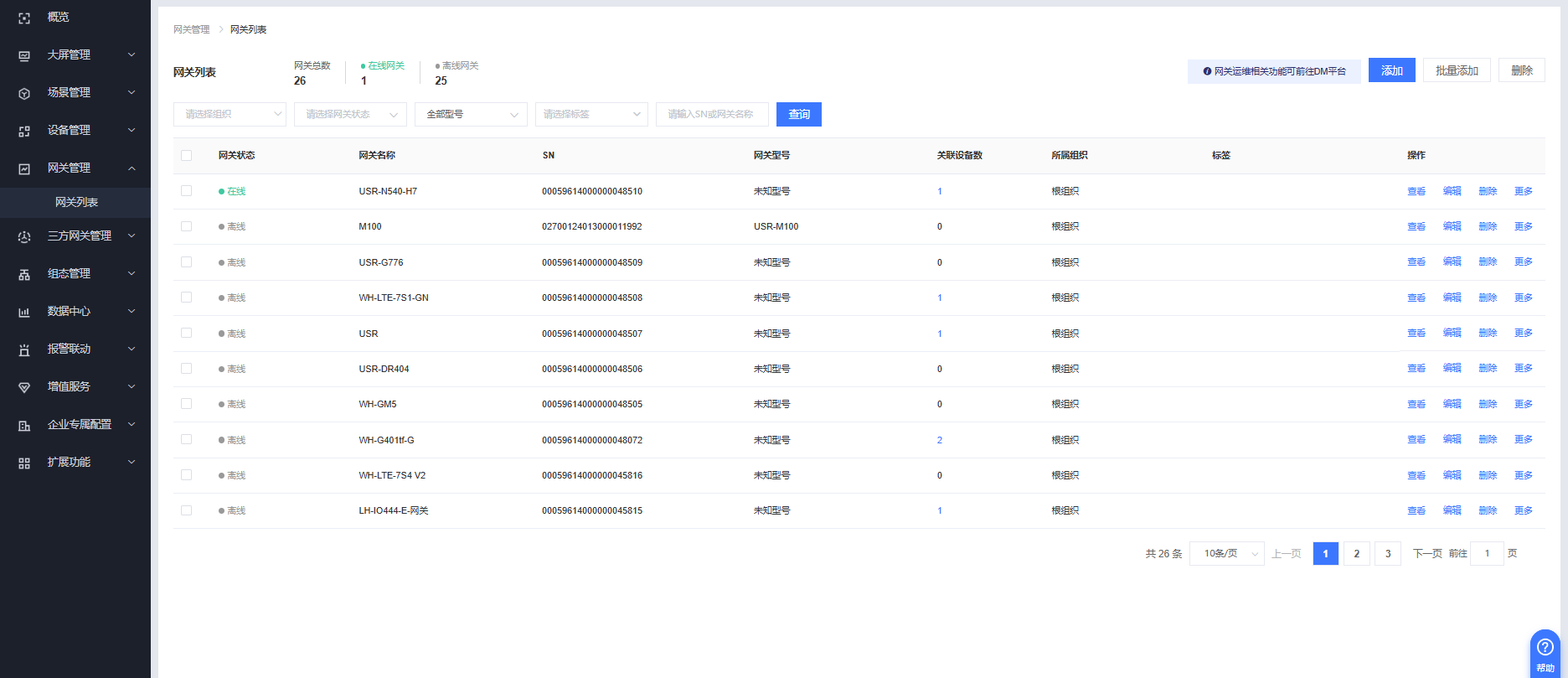

添加网关

网关管理---网关列表---添加网关

网关名称：USR-N540-H7

所属组织：根组织

选择“SN不支持，点这里”

点击保存。

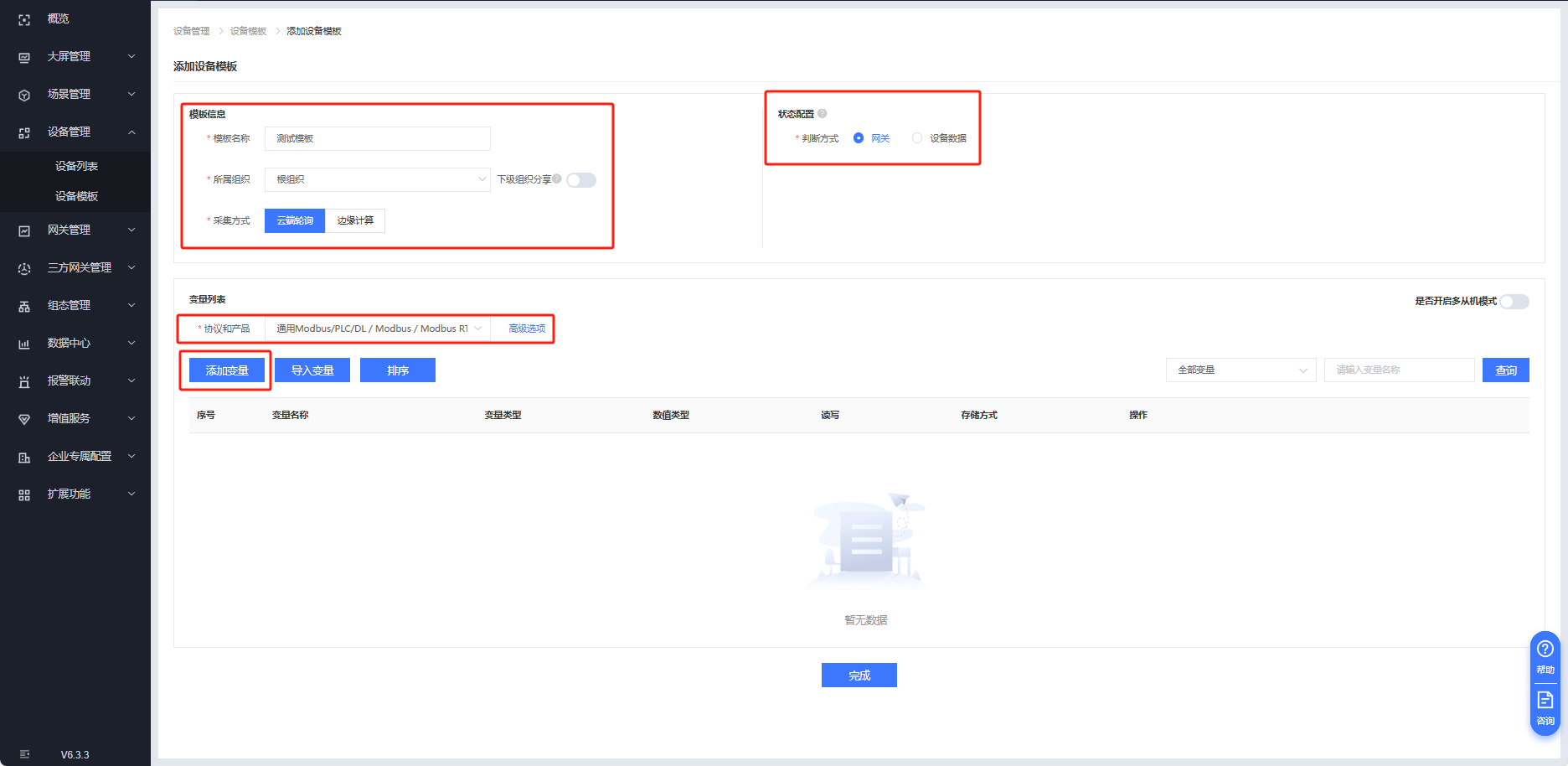

添加设备模板

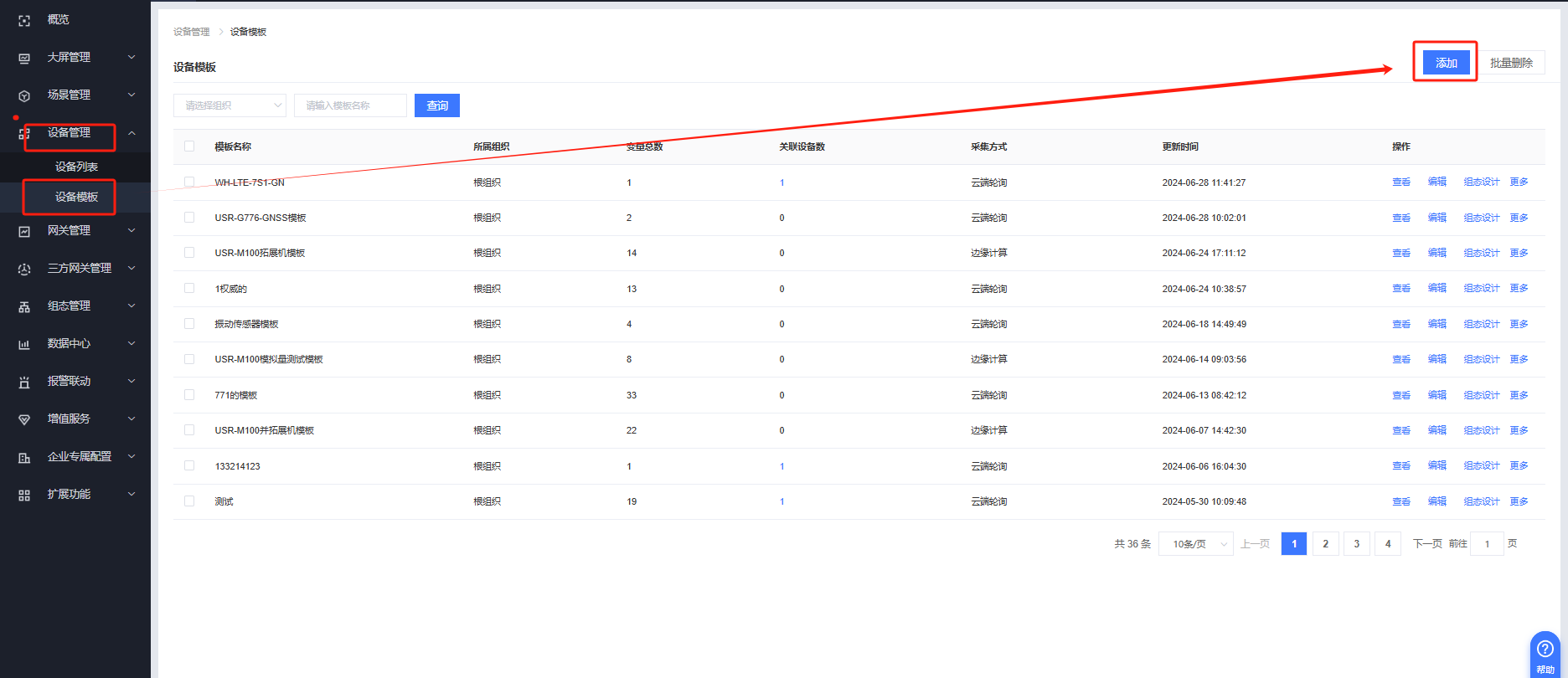

设备管理---设备模板---添加

模板名称：测试模板

所属组织：根组织

采集方式：云端轮询

判断方式：网关

协议和产品：通用Modbus/PLC/DL / Modbus / Modbus RTU

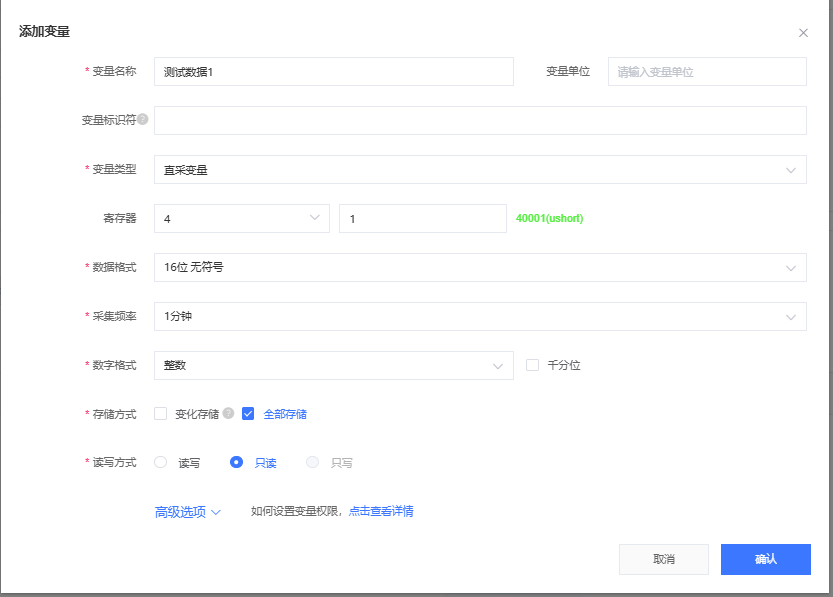

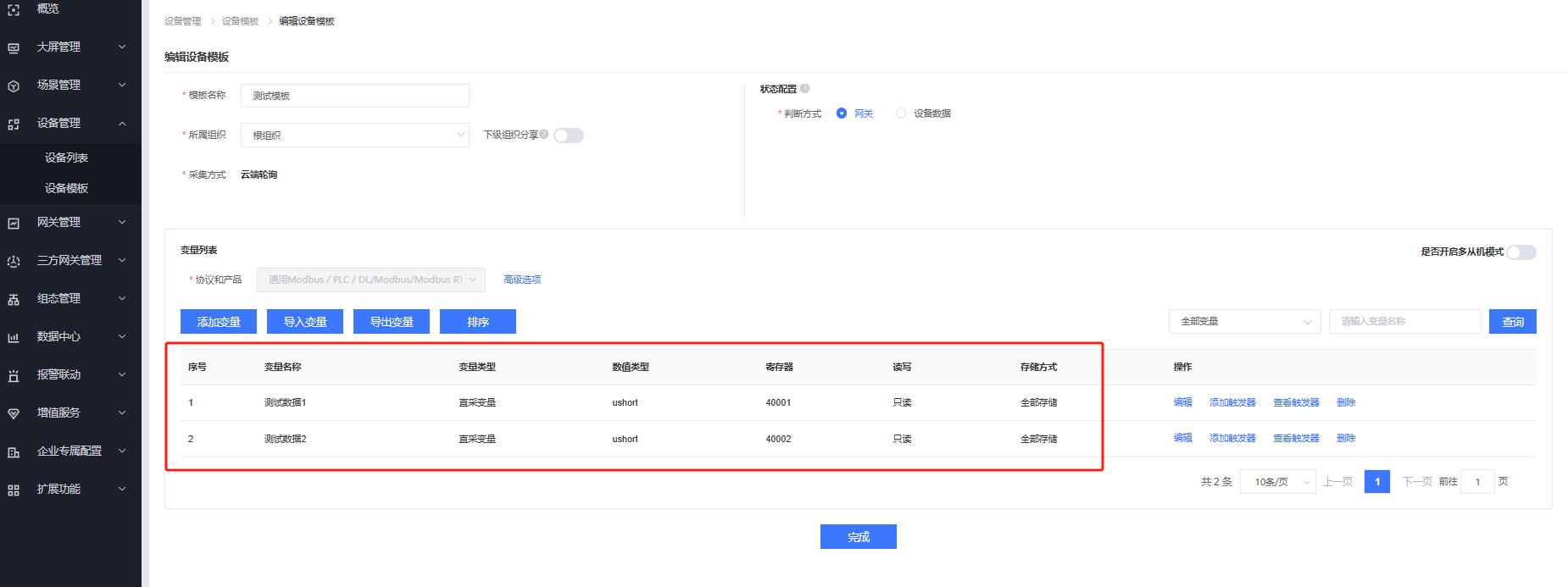

添加变量

变量名称：测试数据1

变量类型：直采变量

寄存器：40001

数据格式：16位无符号

采集频率：1分钟

数字格式：整数

存储方式：全部存储

读写方式：只读

同样方式添加测试数据2变量40002

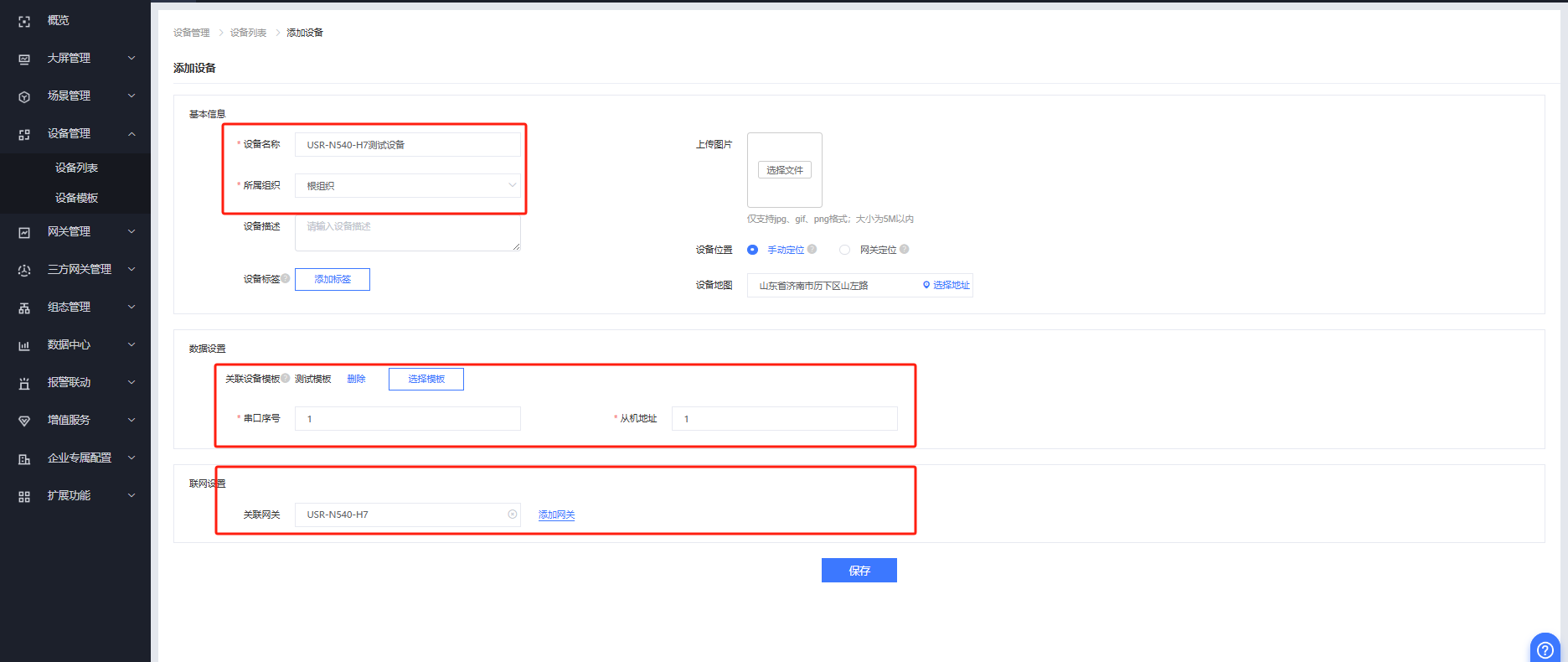

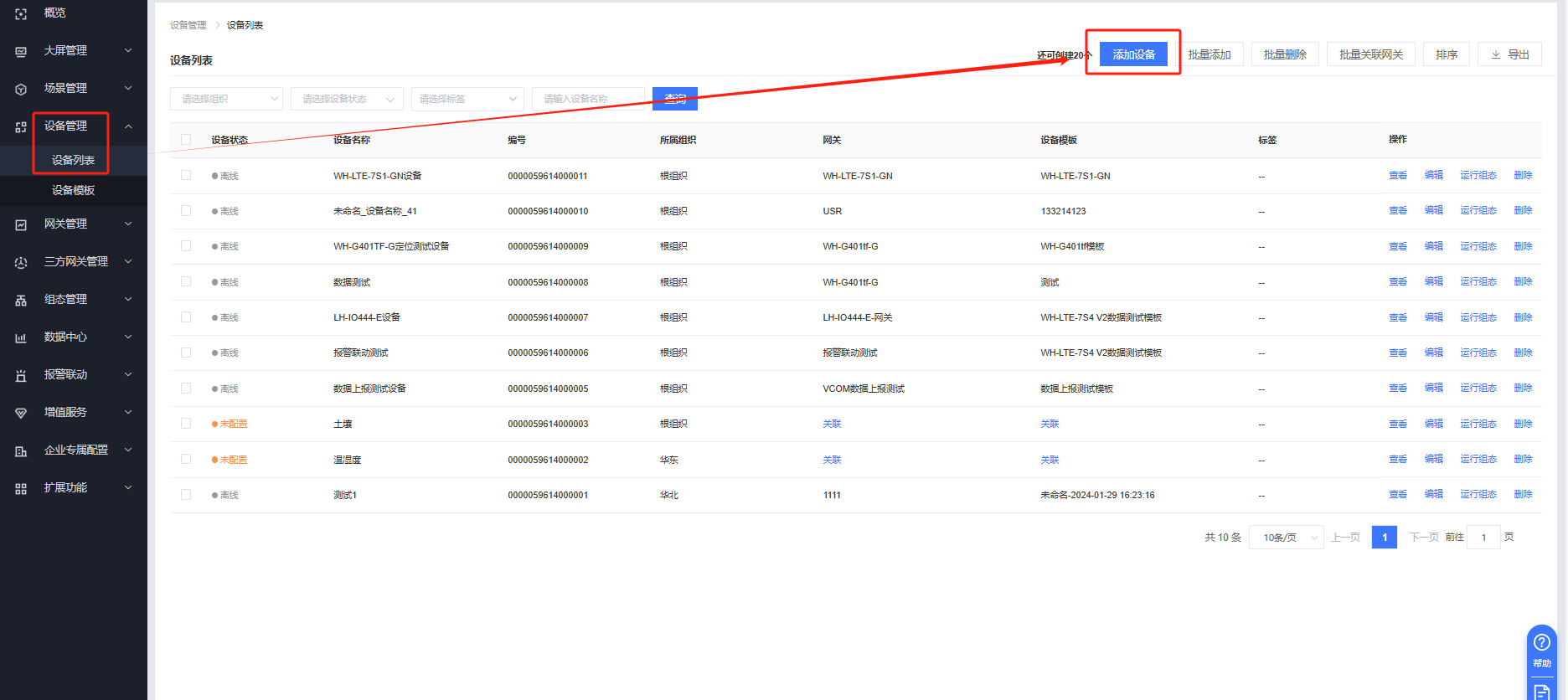

添加设备

设备管理--设备列表---添加设备

设备名称：USR-N540-H7测试设备

所属组织：根组织

关联模板：测试模板，串口序号1，从机地址1

关联网关：USR-N540-H7

点击保存

有人云参数配置完成。

2、电脑环境设置

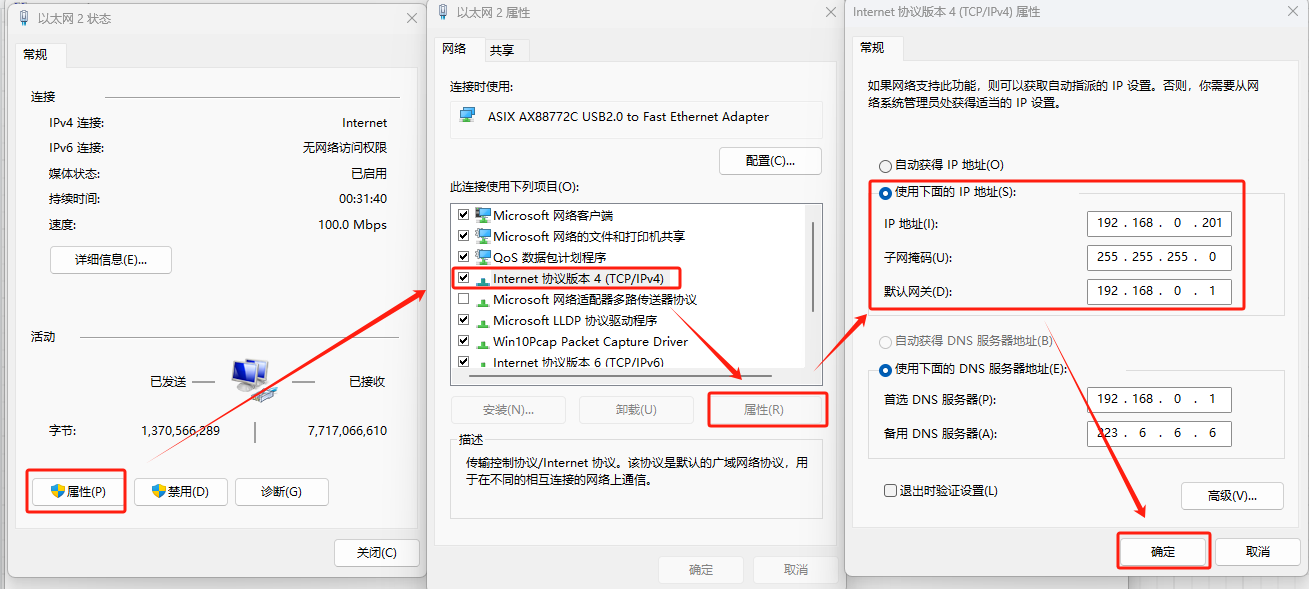

USR-N540-H7通过网线直连电脑，设备出厂默认静态IP192.168.0.7，电脑需要设置同网段，将电脑IP设置为192.168.0.201，禁用其他网卡。

控制面板---网络和Internet---网络和共享中心，修改以太网属性。

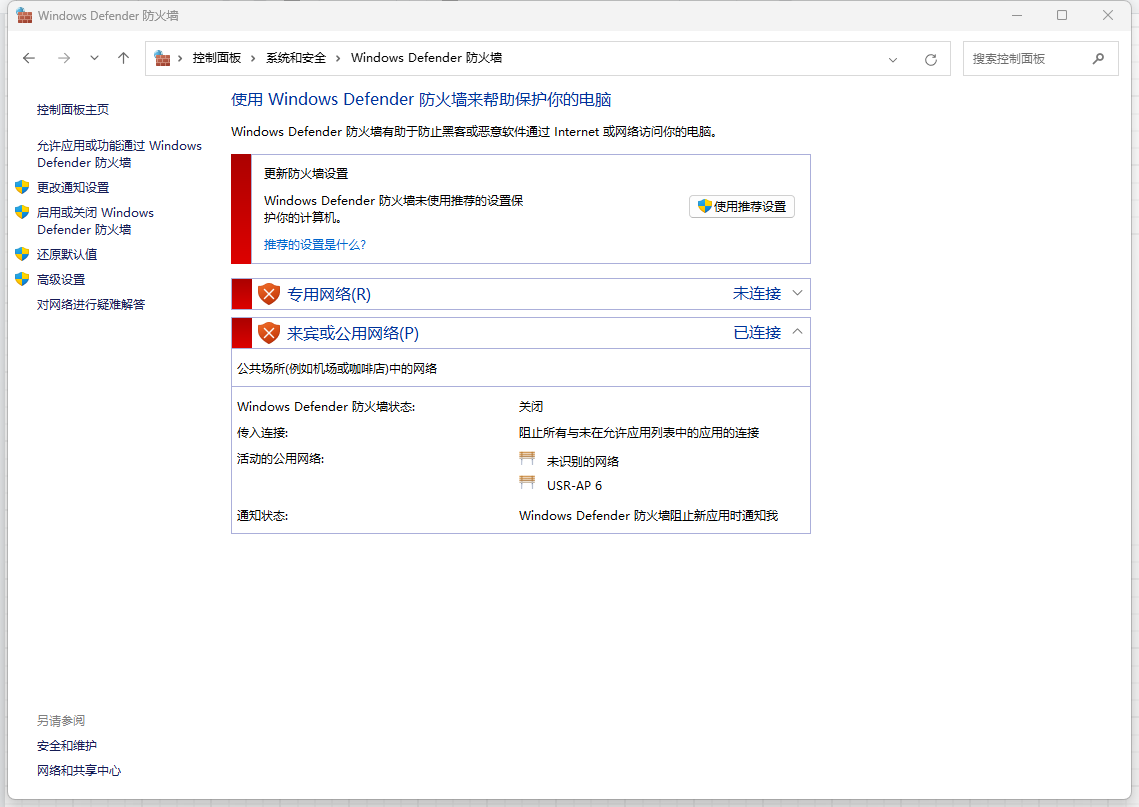

电脑关闭防火墙和杀毒软件

控制面板---系统和安全---Windows Defnder防火墙，关闭防火墙

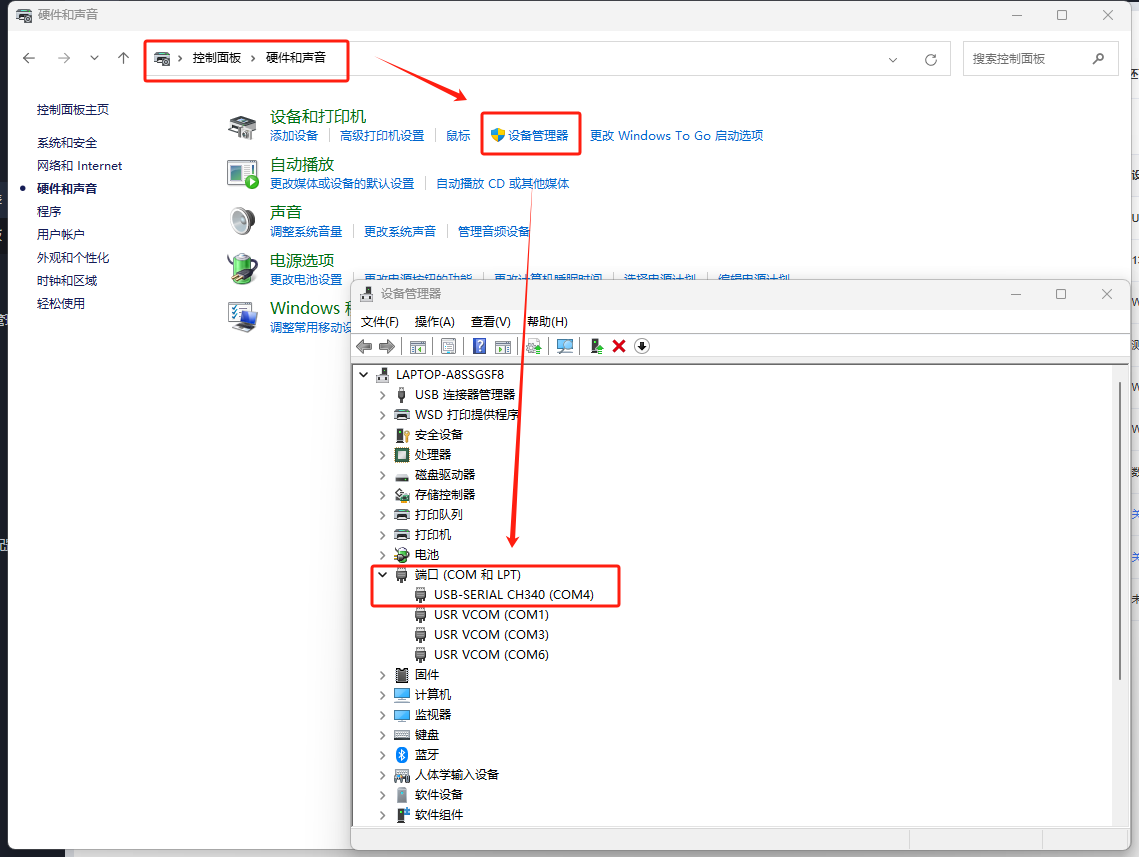

确认USB转485转换器的COM口号

控制面板---硬件和声音---设备管理器---COM和LPT，确认USB转换器的COM口是COM4

3、USR-N540-H7参数设置

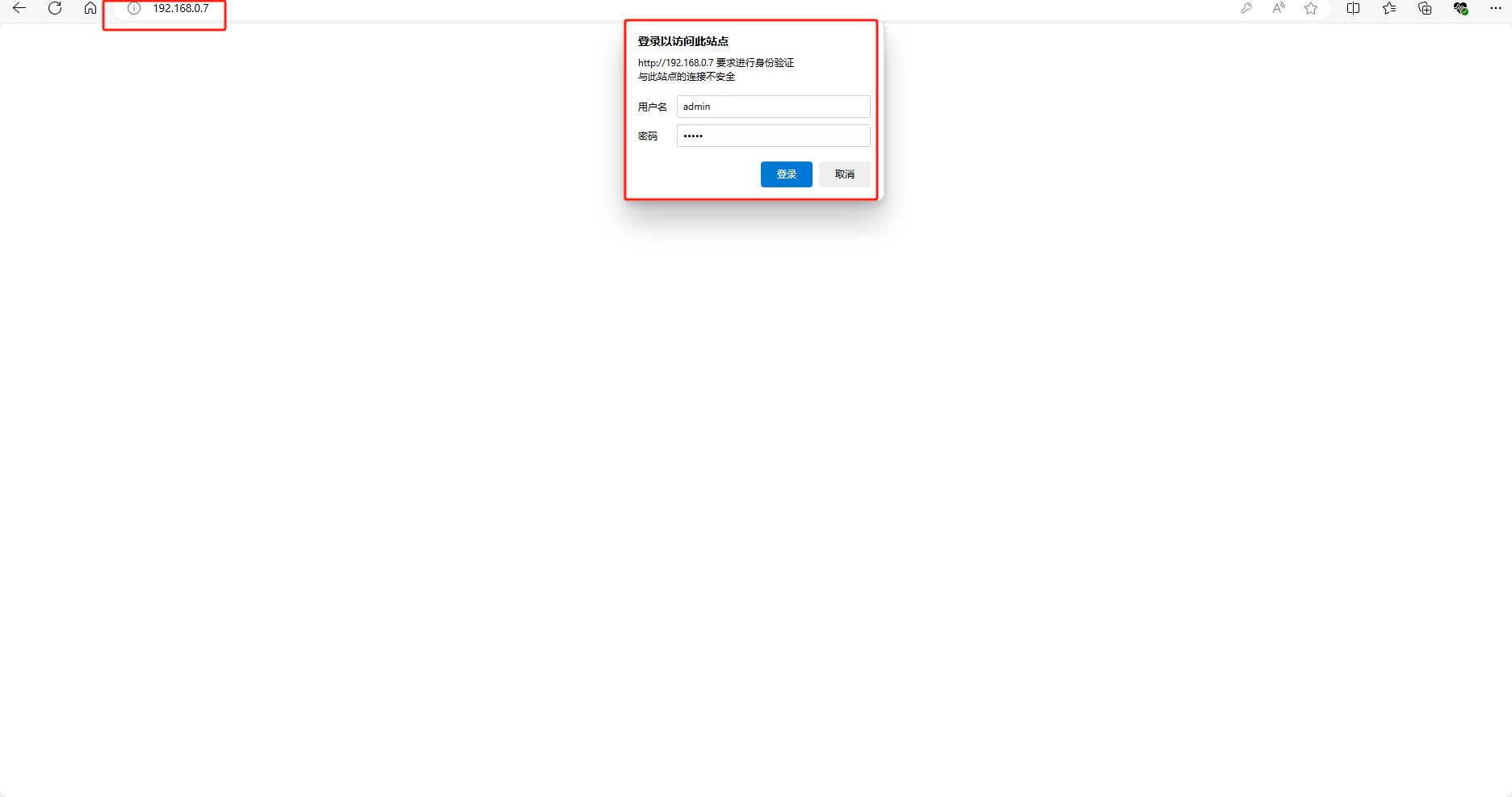

打开浏览器输入192.168.0.7，账号admin ,密码admin，进入内置网页

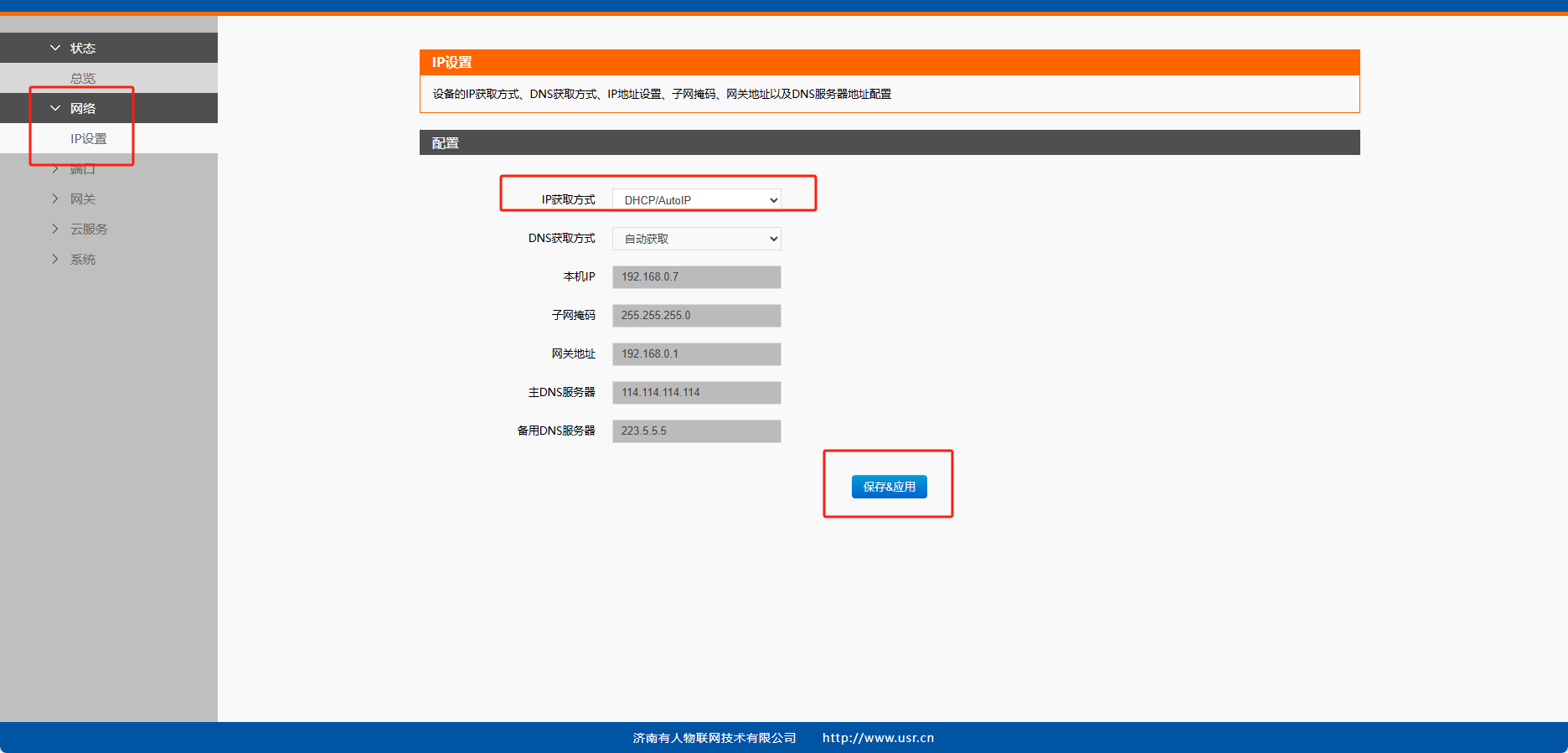

网络---IP设置，本例中IP获取方式设置为DHCP，用户可以根据自己实际情况设置静态IP或者DHCP，保存应用继续配置。

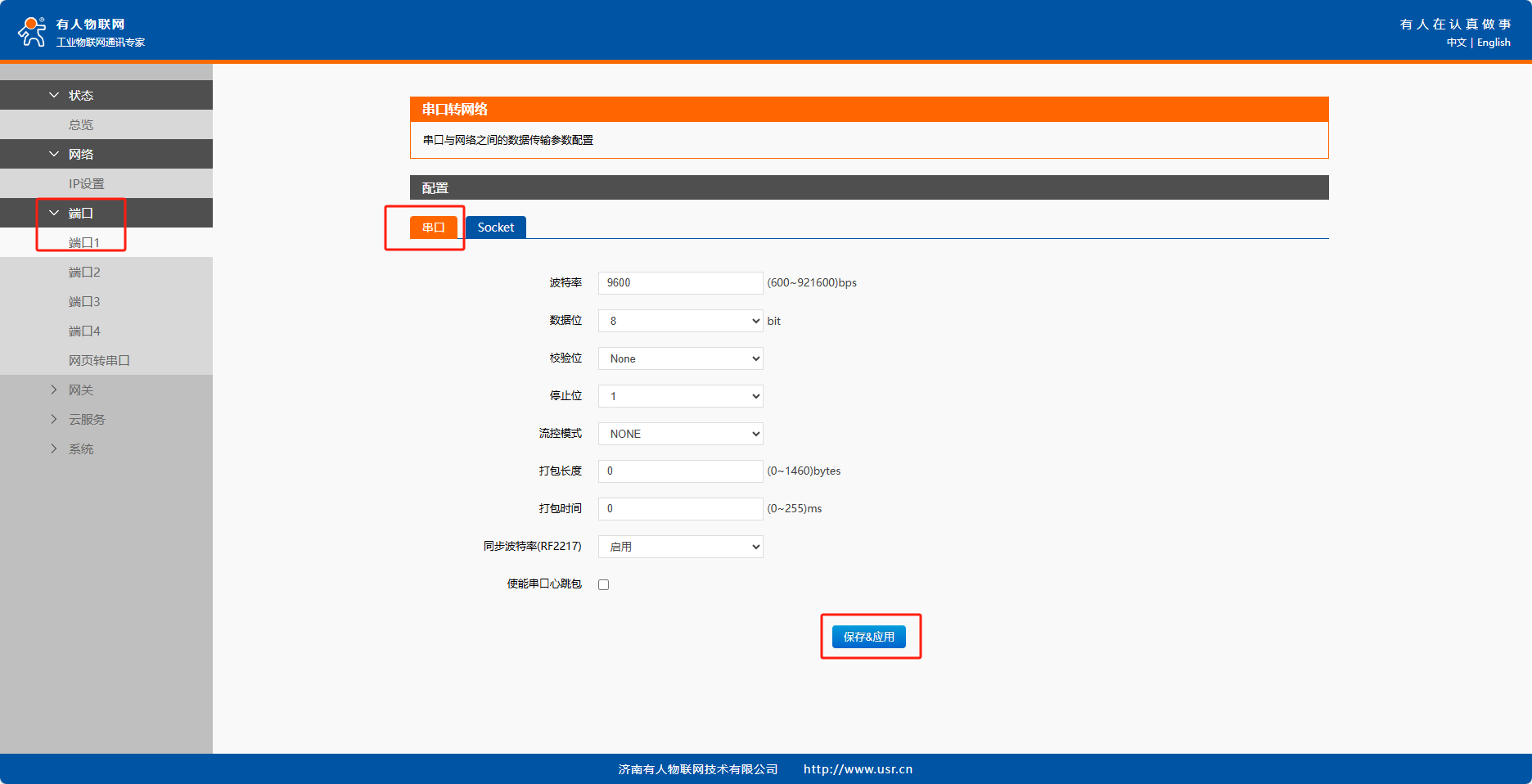

端口---端口1---串口，将串口参数修改为9600、NONE、8、1，保存应用，继续配置。

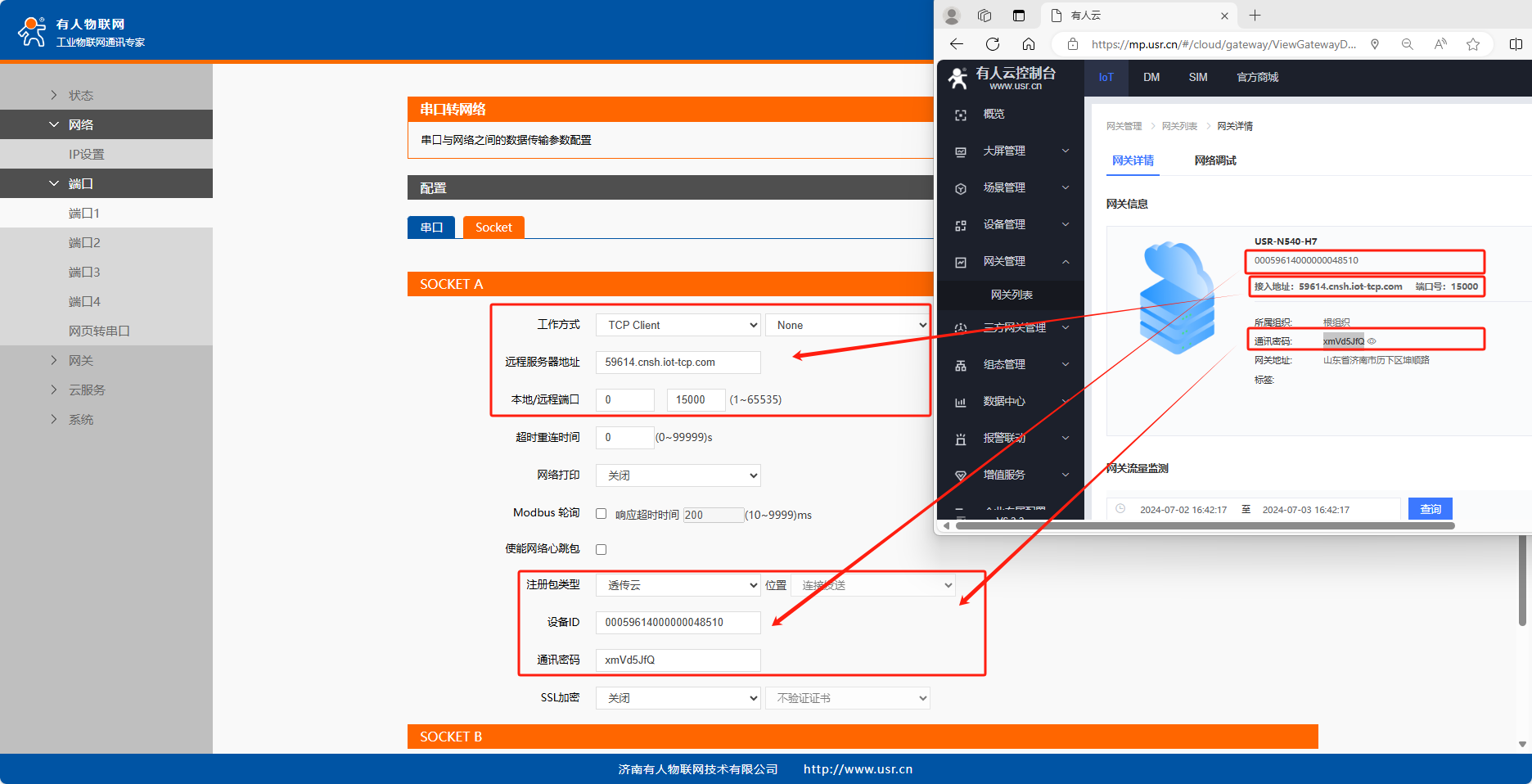

端口---端口1-Socket,

工作方式：TCP Client 、 NONE

远程服务器地址： 59614.cnsh.iot-tcp.com

本地/远程端口号：0、15000

启用注册包，选择透传云，填入云平台分配的接入ID和密码

保存应用，设备重启

将USR-N540-H7网口接在外网路由器上，等待一会即可看到设备在有人云上线。

4、slave软件参数设置

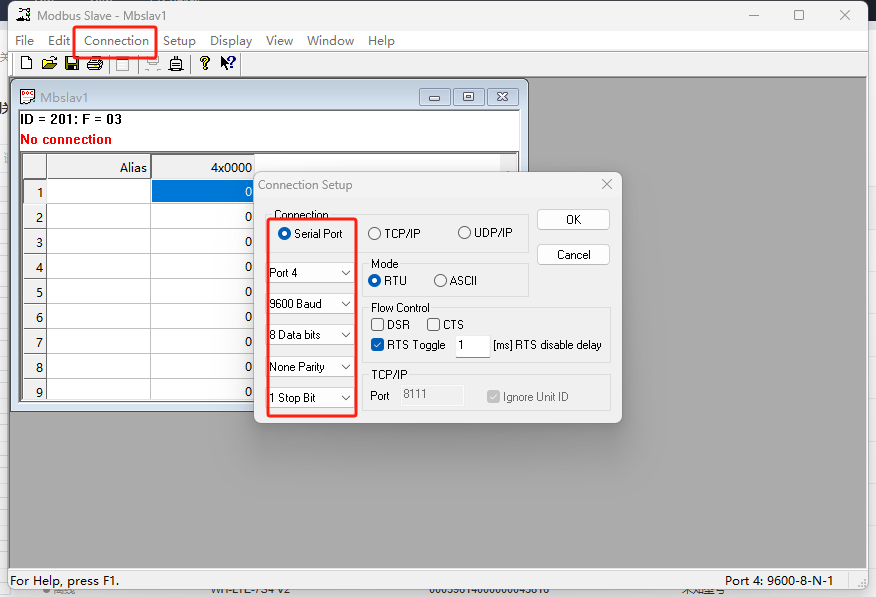

打开modbus slave 软件模拟modbus 从机，点击connection,选择COM4、9600、8、NONE、1进行通讯。

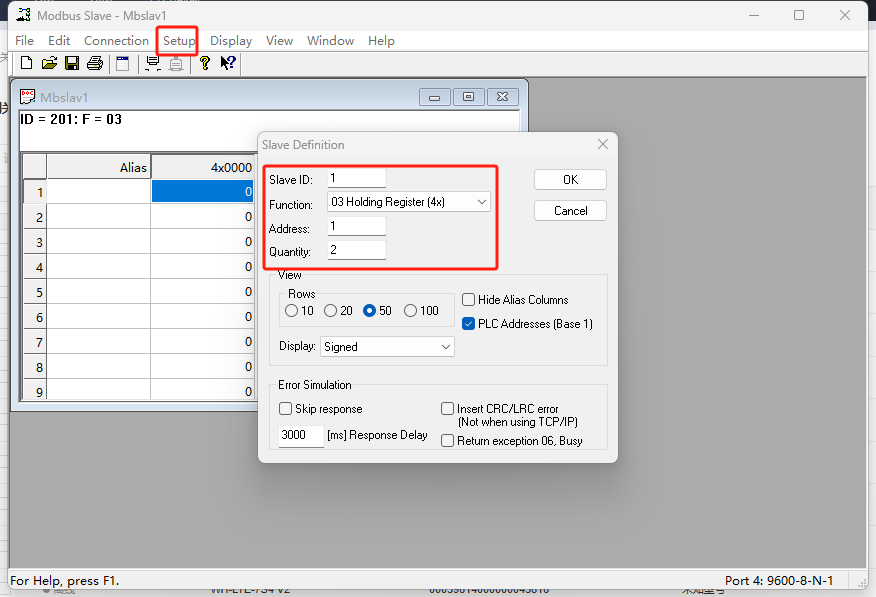

从机地址1，功能码选择03保持寄存器，起始寄存器地址1，数量2

四、功能调试

1、功能调试

从设备列表中查看当前从机数据的信息，改变slave软件中的数据，有人云平台数据随之改变。

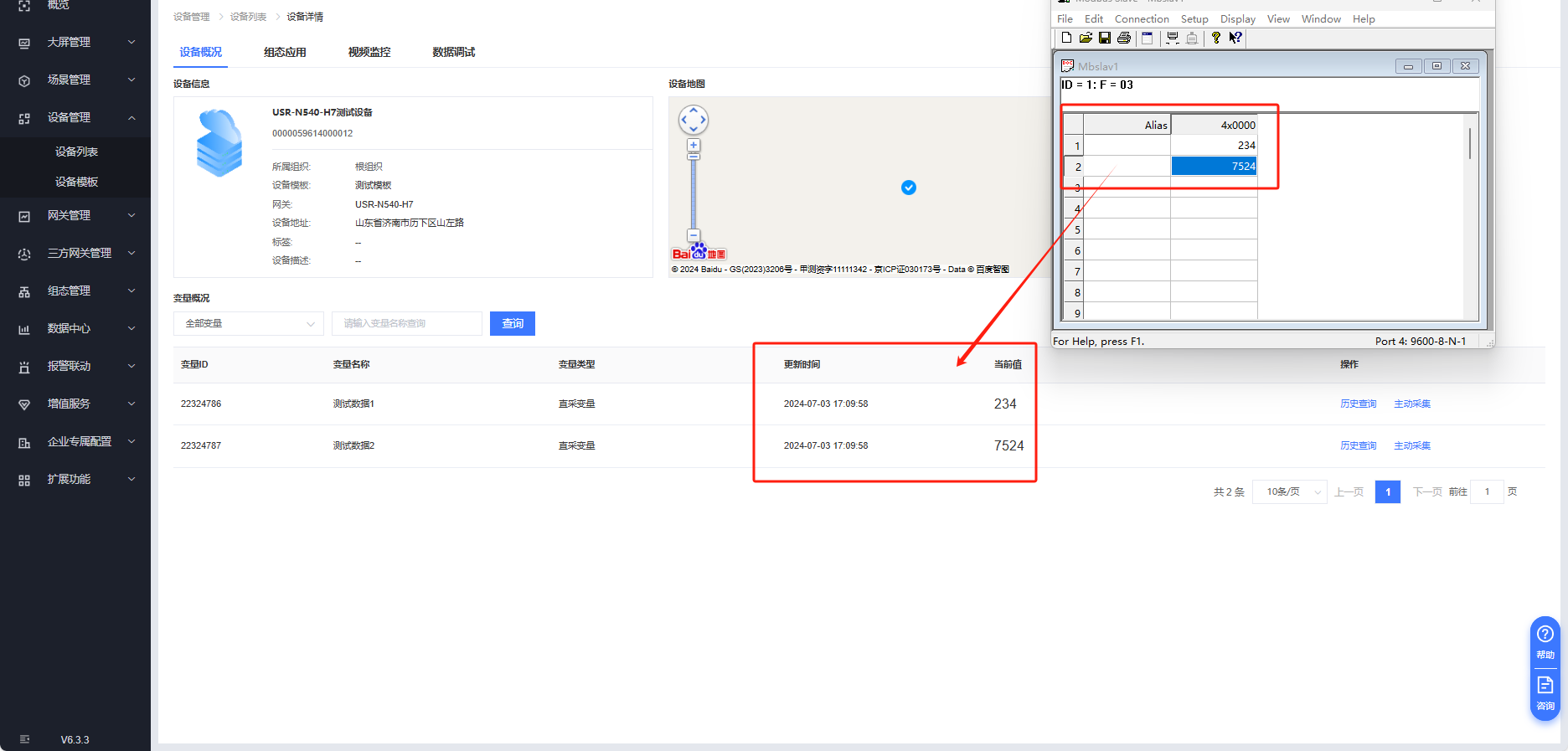

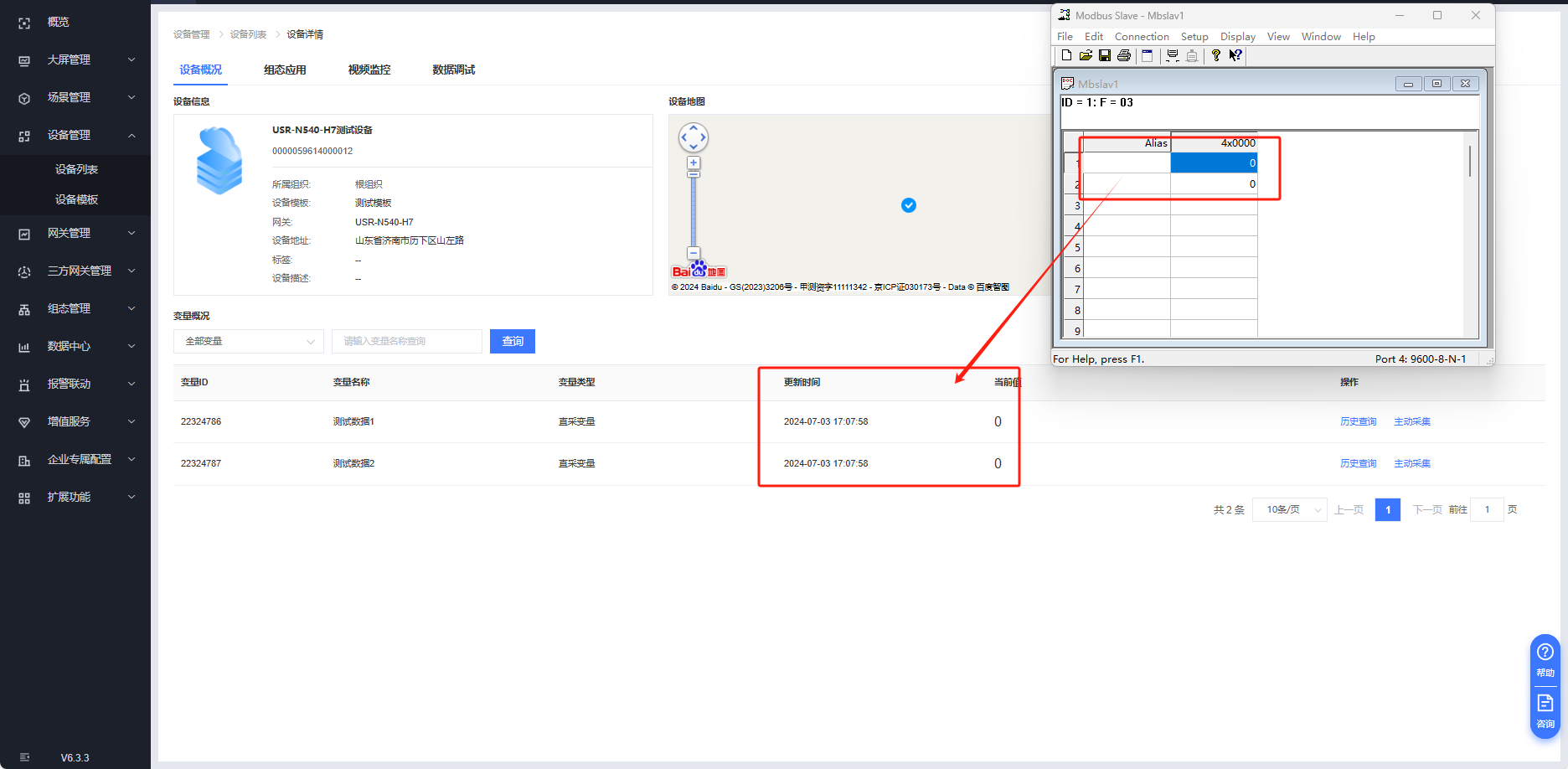

2、调试截图
