一、资料下载
USR-IO拓展机说明书官网下载链接:https://www.usr.cn/Download/1331.html
USR-M100说明书官网下载链接:https://www.usr.cn/Download/1202.html
USR-M100规格书官网下载链接:https://www.usr.cn/Download/1203.html
USR-M100配置工具官网下载链接:https://www.usr.cn/Download/1213.html
串口网络二合一调试助手软件官网下载链接:https://www.usr.cn/Download/27.html
虚拟串口软件下载链接:https://www.usr.cn/Download/924.html
二、硬件连接
1、所需物品
USR-M100 1台
12V电源适配器 1个
笔记本电脑 1台
2、硬件连接
USR-M100接12V电源适配器上电,插入4G天线。
注意:和虚拟串口透传控制USR-M100自身的IO时,需要用TCP的方式连接有人云,使用扫码(SN和MAC)添加到有人云上和虚拟串口做透传的时候,数据会直接透传到USR-M100的串口上,无法直接控制M100自身DO的动作。本例中第一次使用SN和MAC方式添加USR-M100在有人云上线,是为了方便通过有人云平台进入设备的配置界面更改参数。第二次使用TCP方式添加网关到有人云,是为了和虚拟串口做透传控制自身IO动作。
三、产品参数设置
1、有人云平台参数设置

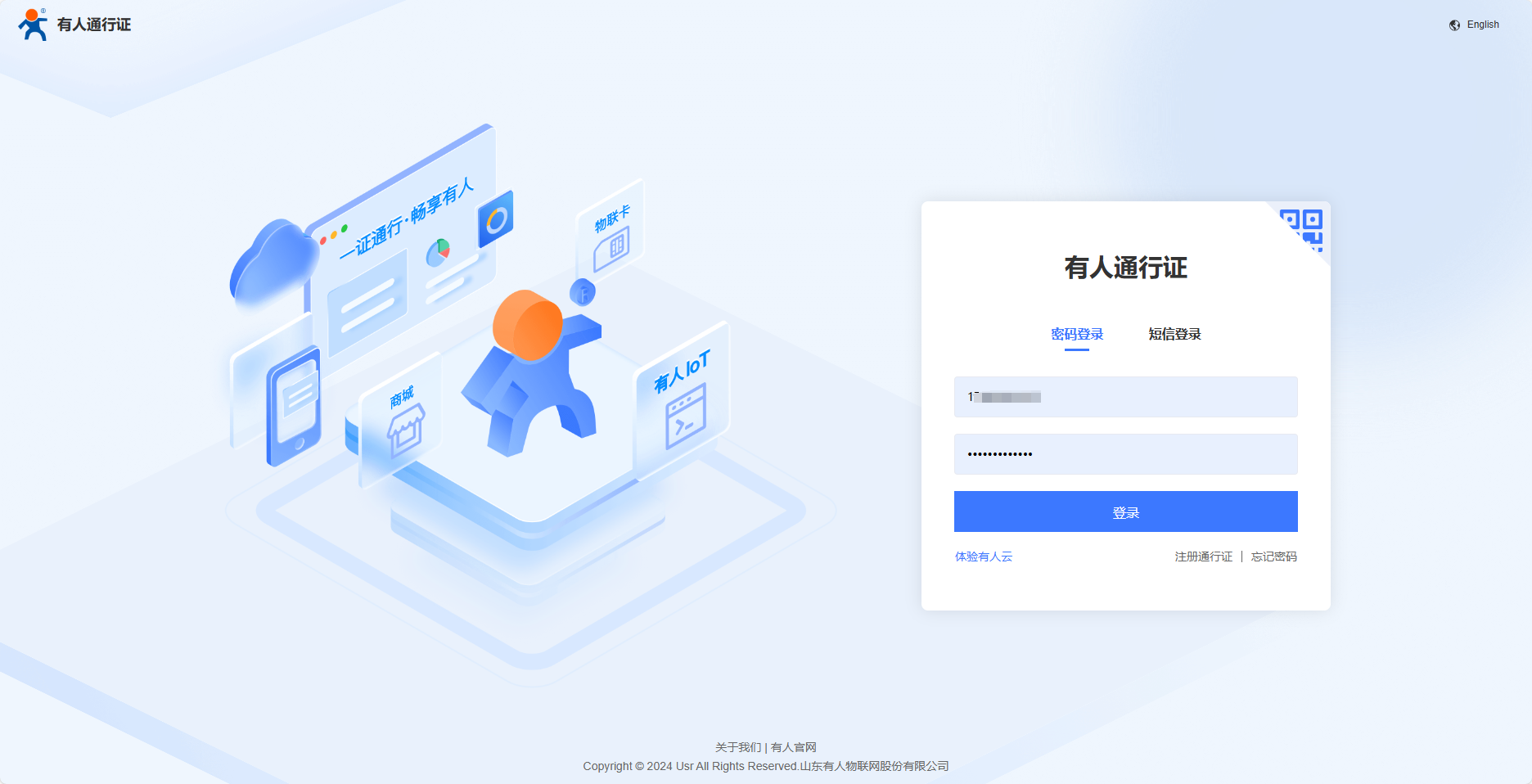

登录有人云平台:https://account.usr.cn/#/login?type=mp_scada&logout=1

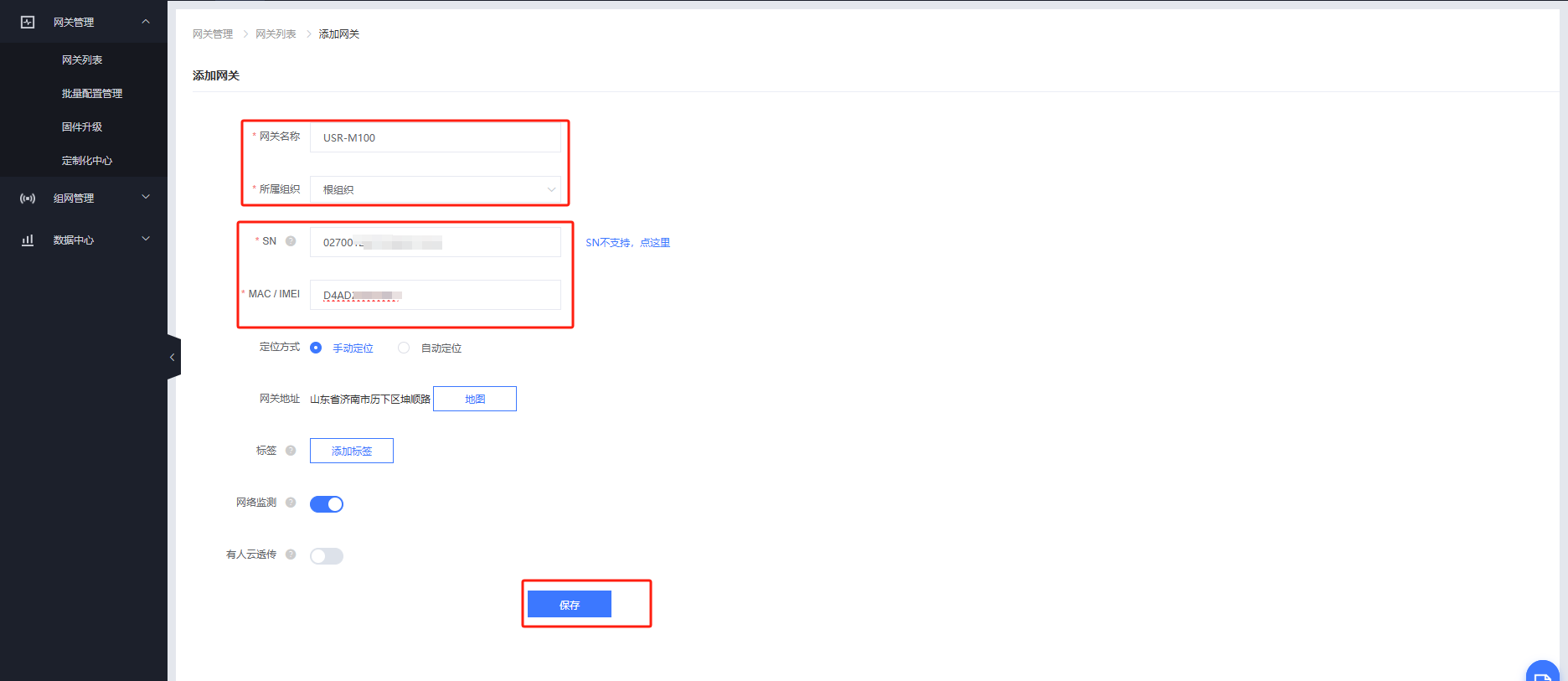

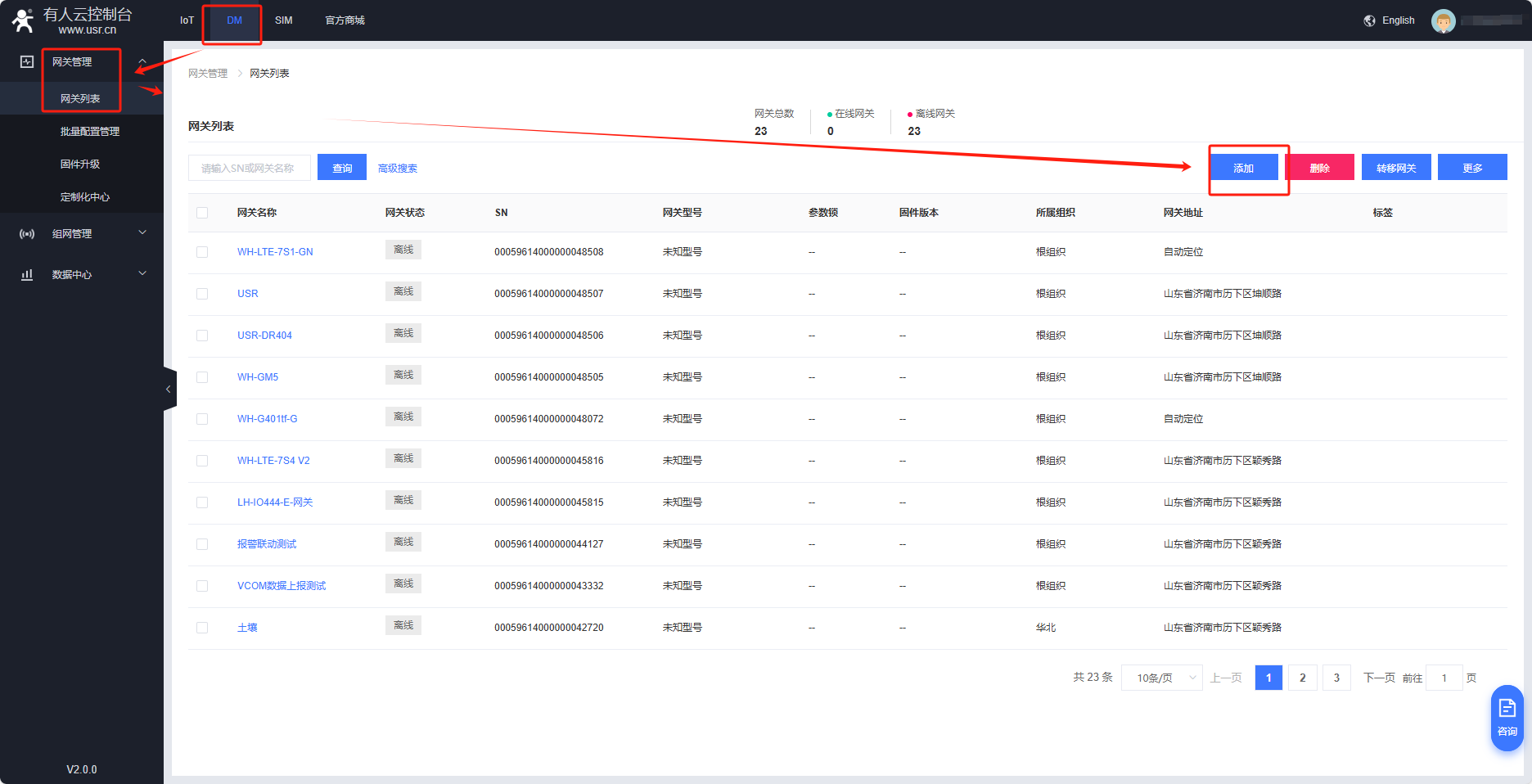

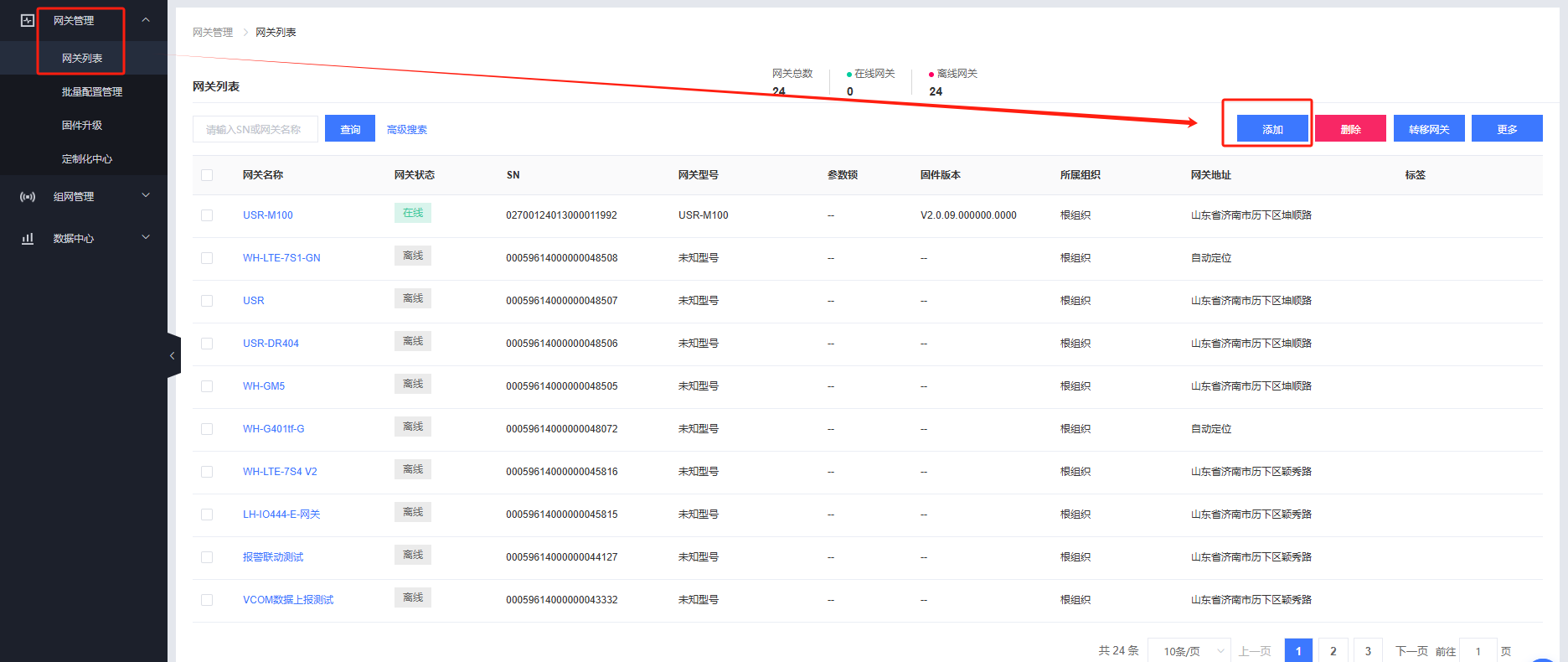

有人DM平台---网关管理---网关列表---添加---单个添加
网关名称:USR-M100
所属组织:根组织
填入设备底部二维码上的SN和MAC
点击保存

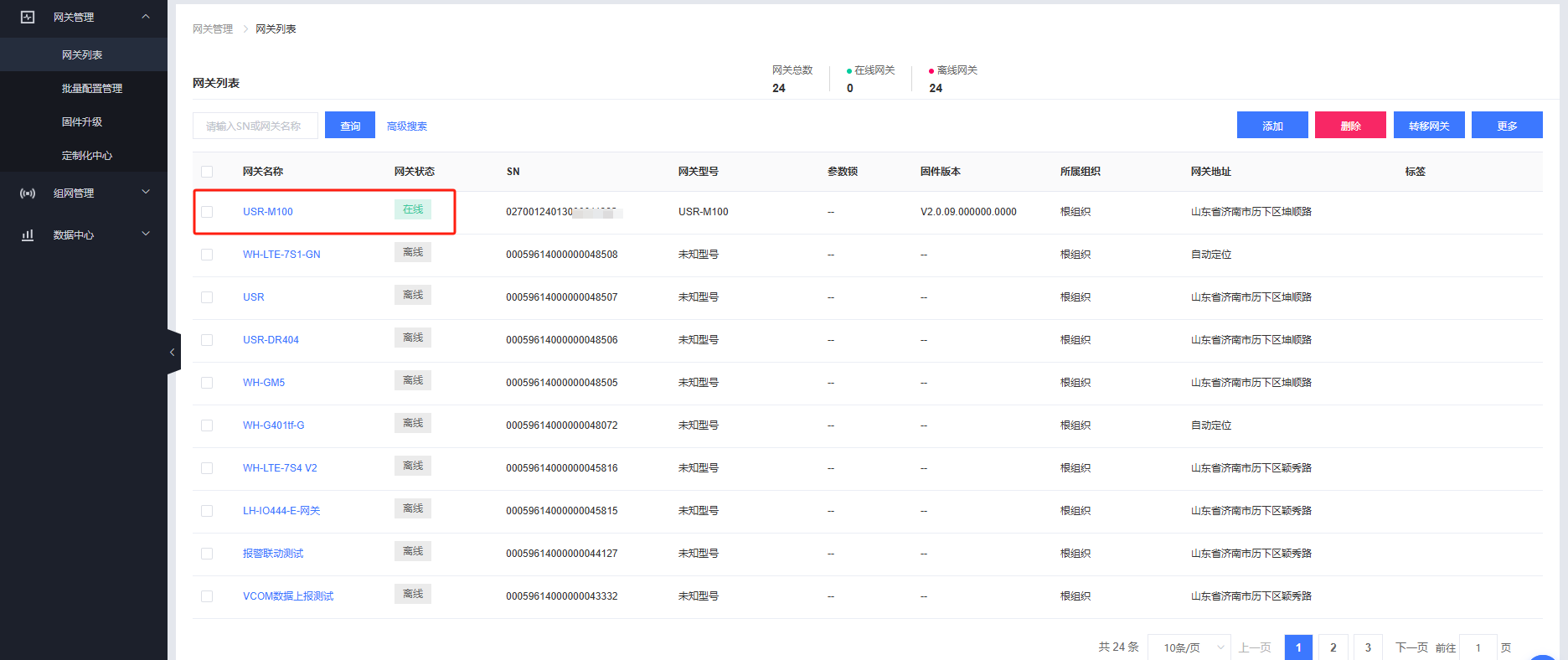

等待一会即可看到设备在有人云上线。

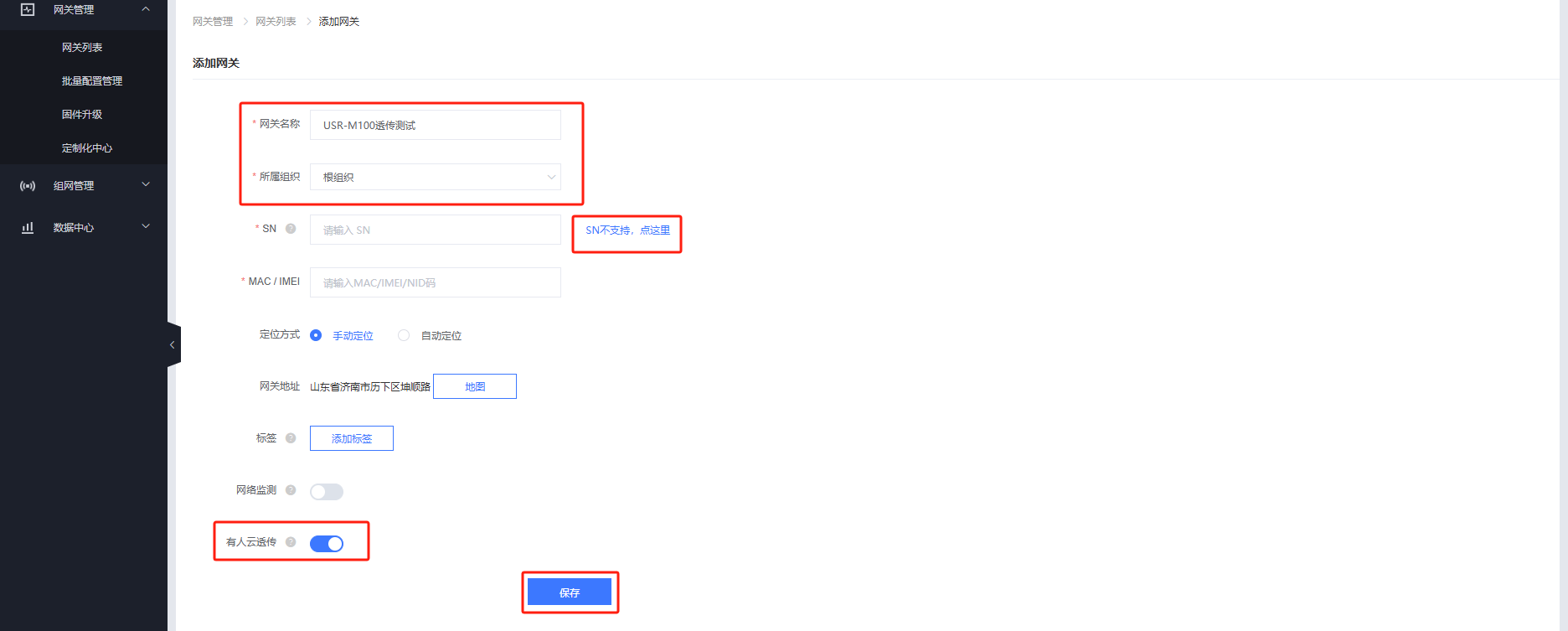

有人DM平台---网关管理---网关列表---添加---单个添加
网关名称:USR-M100透传测试
所属组织:根组织
选择"SN不支持,点这里"添加设备
开启有人云透传功能,点击保存。
2、通过有人DM平台进入USR-M100的内置网页配置参数

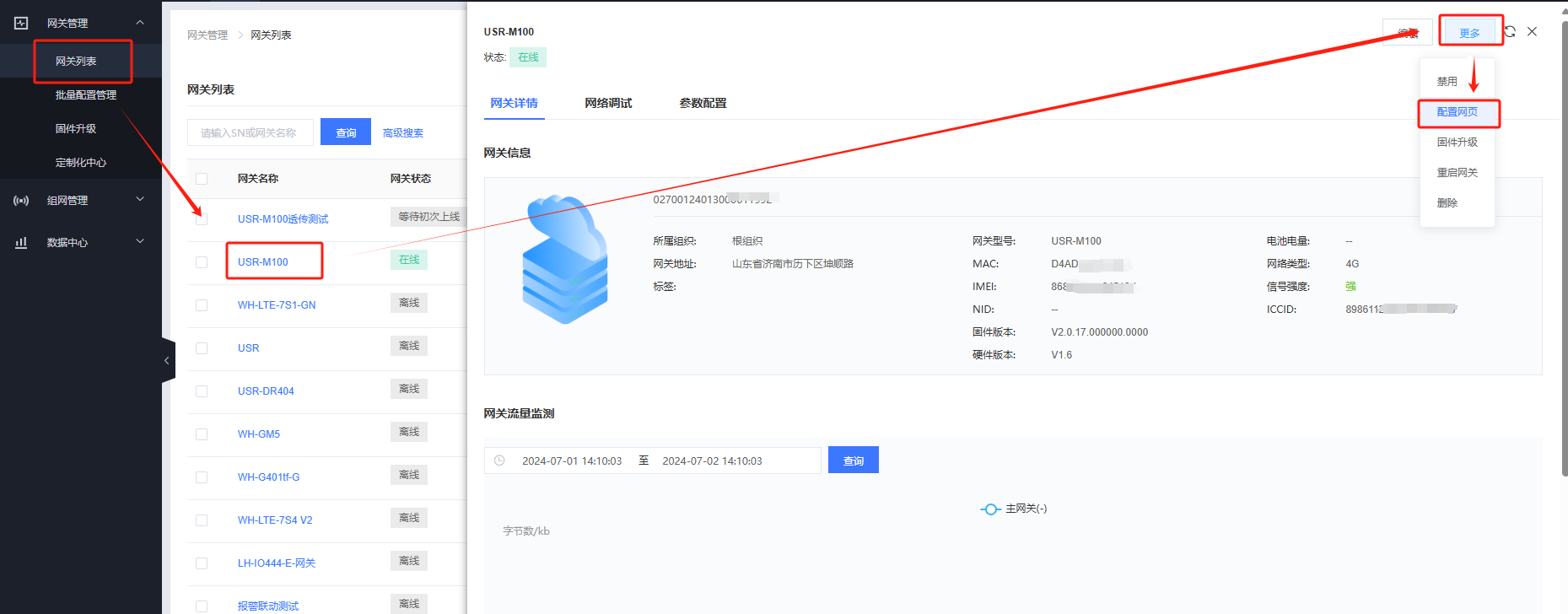

有人DM平台---网关管理---网关列表---点击USR-M100网关名称---更多---配置网页

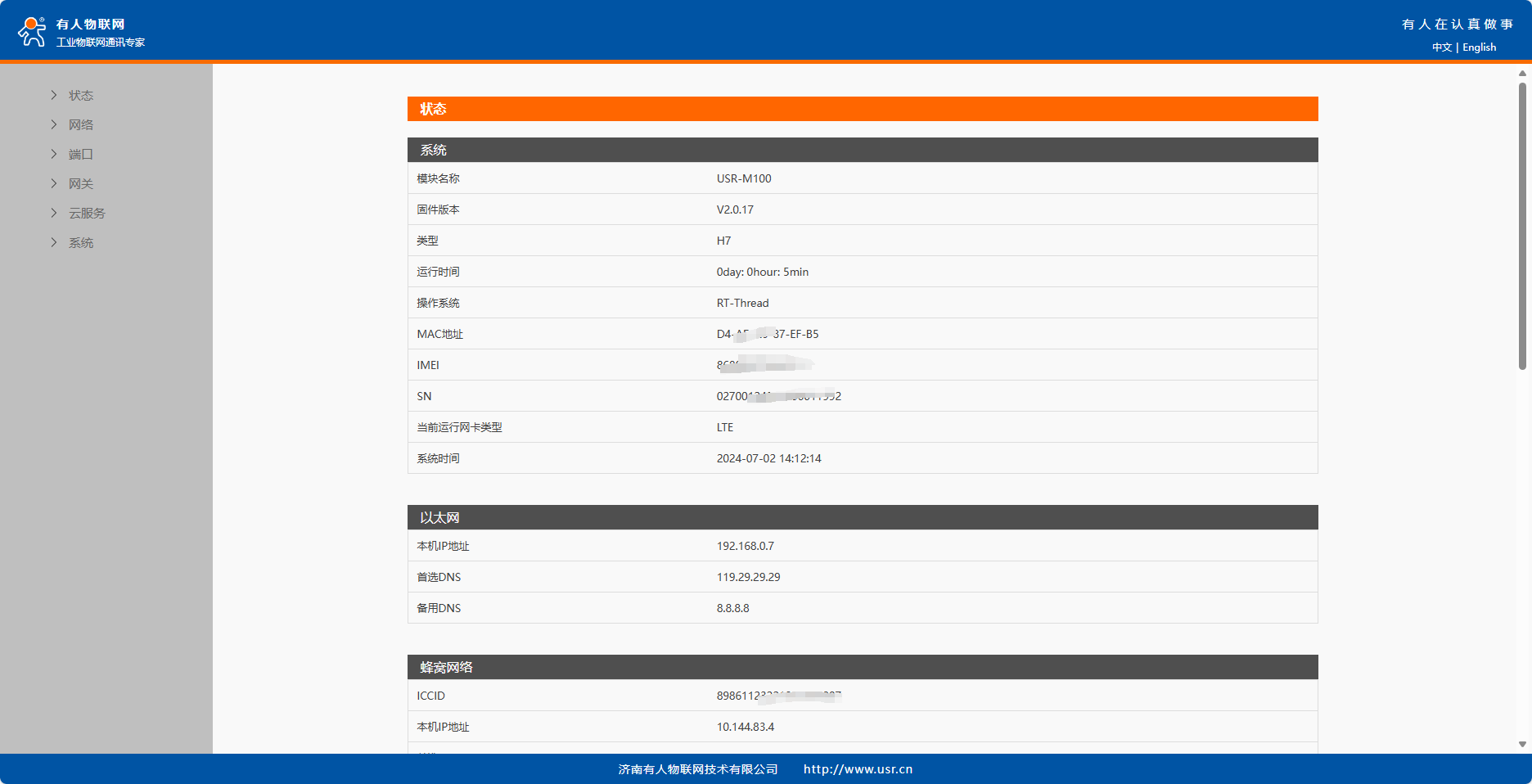

输入账号admin密码admin,进入USR-M100的配置页面

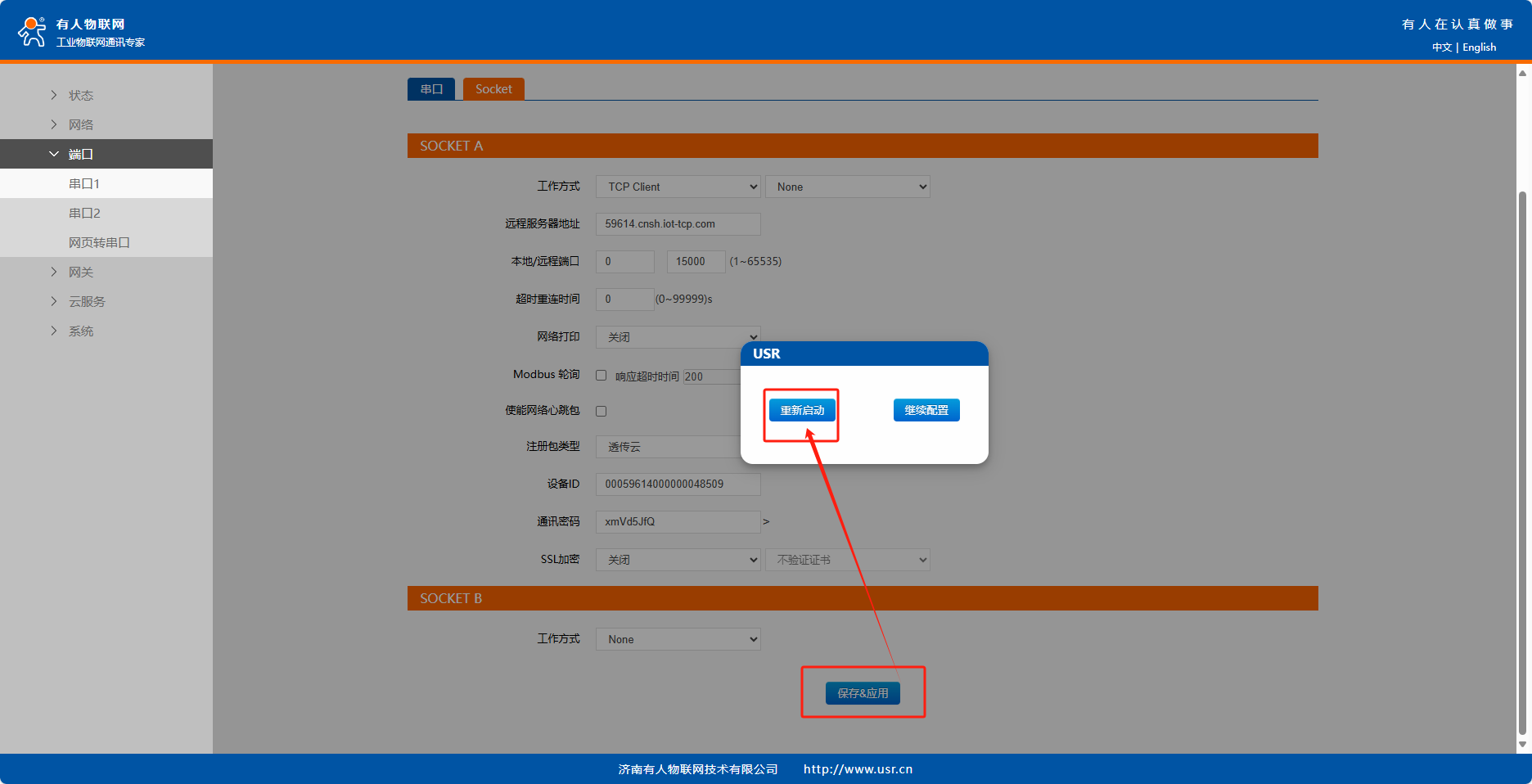

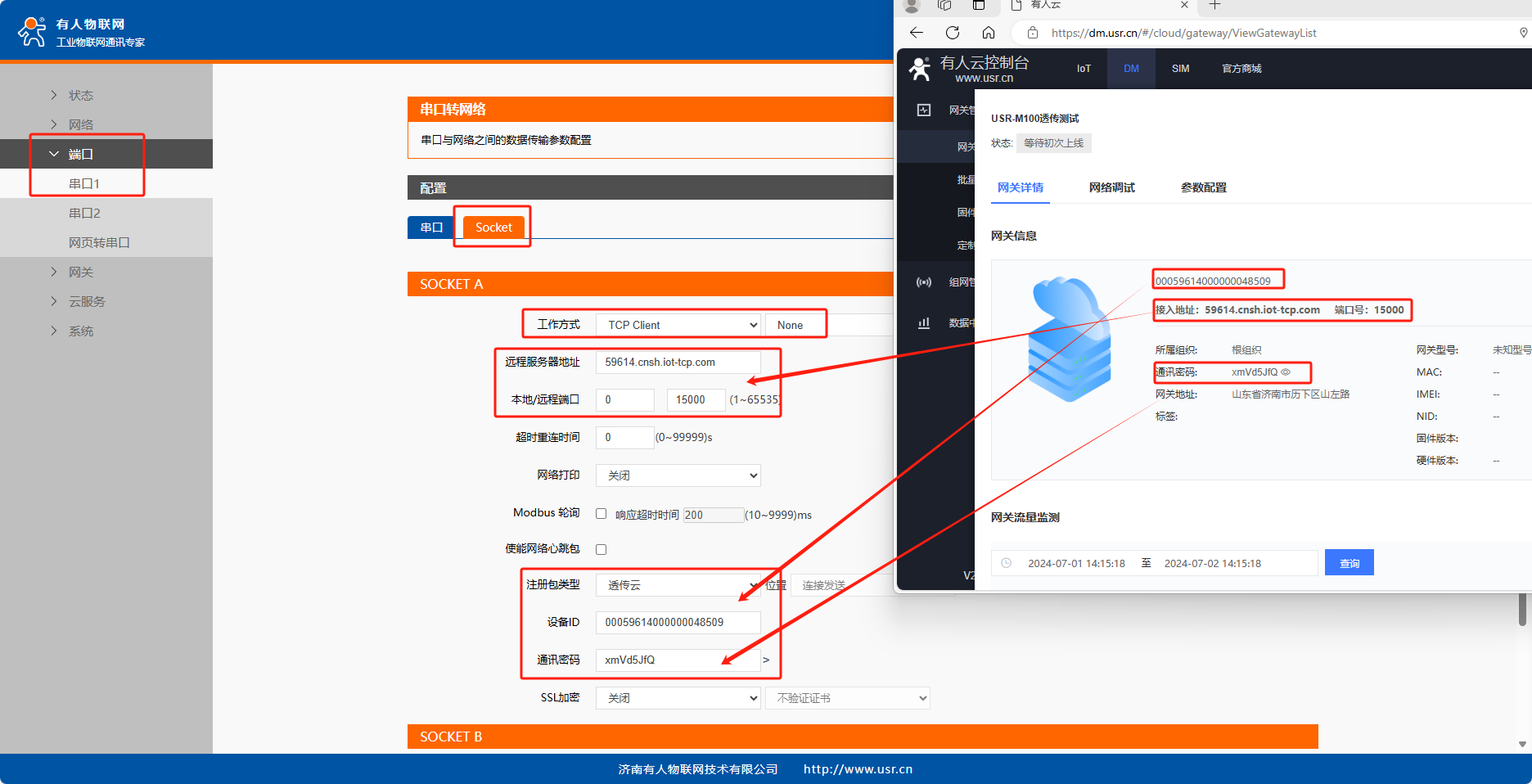

端口---串口1---Socket
工作模式:TCP client NONE
远程服务器地址和端口号,填入有人云分配给“USR-M100透传测试”的接入地址和端口号
启用注册包,选择透传云,填入有人云分配给“USR-M100透传测试”的ID和密码
保存应用,重新启动

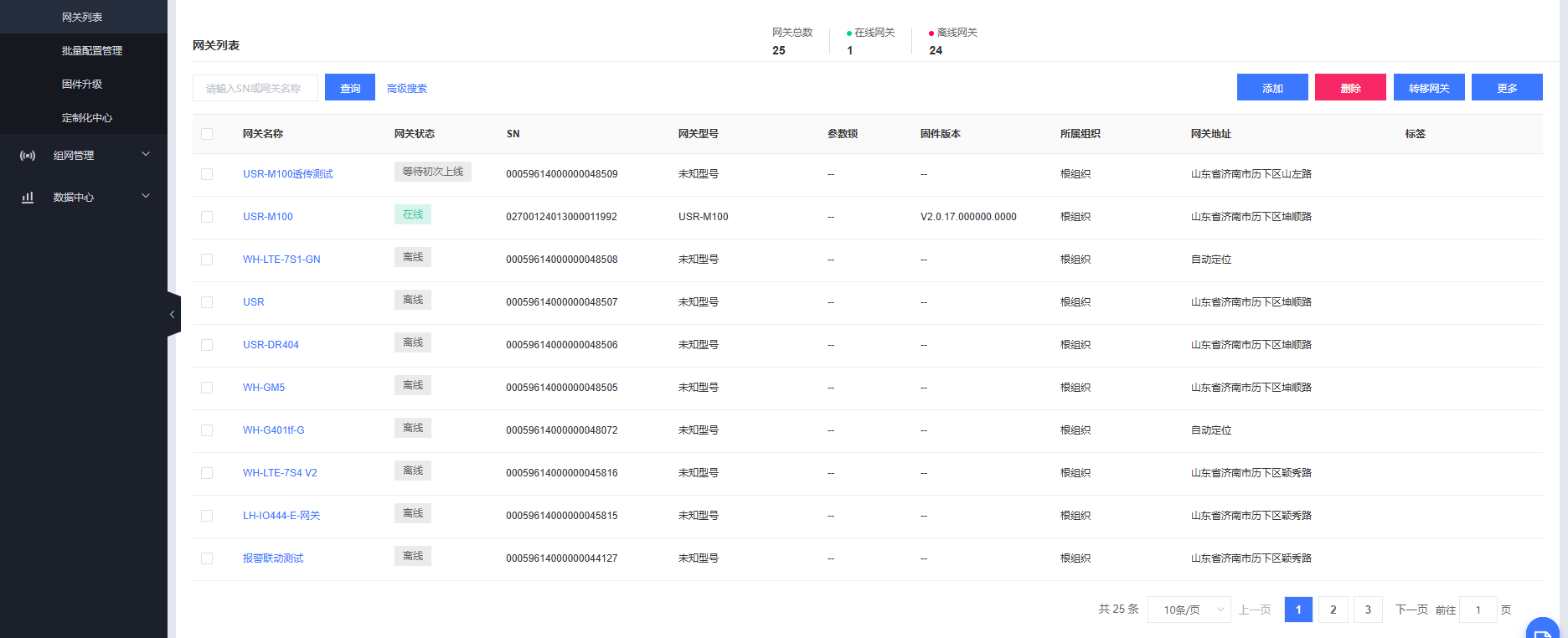

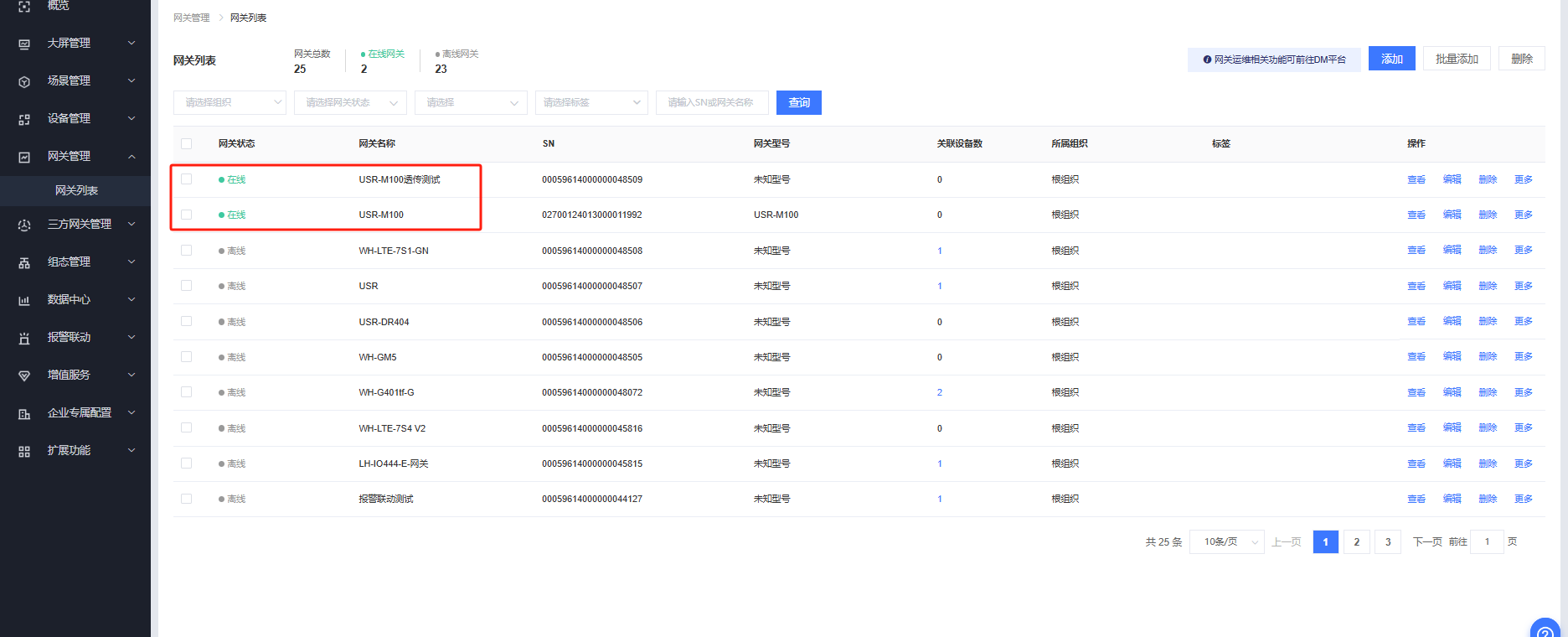

等待一会即可看到USR-M100透传测试在有人云平台上线。
3、虚拟串口V5参数配置

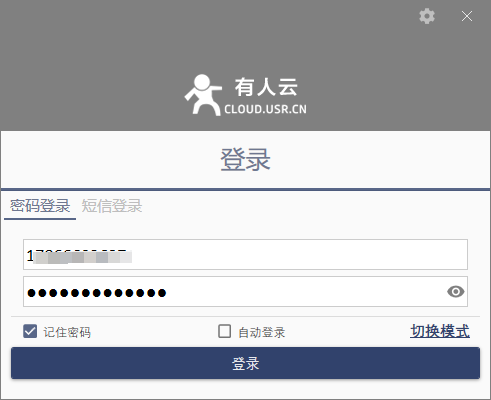

打开虚拟串口V5,登录有人云账号

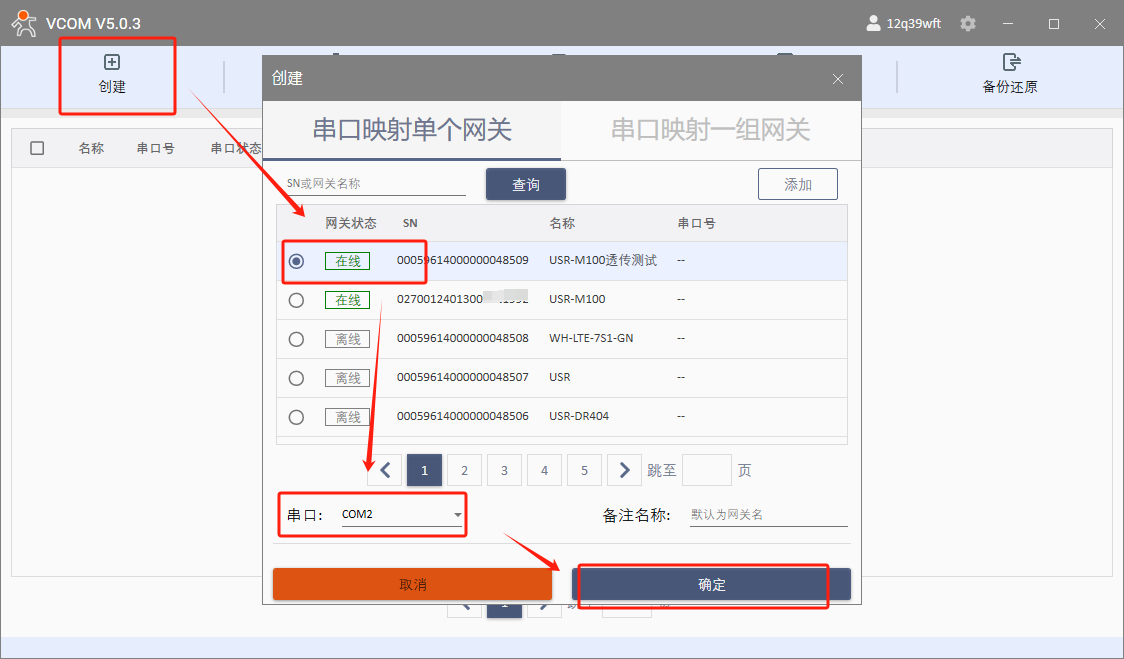

创建虚拟串口,弹窗选择否

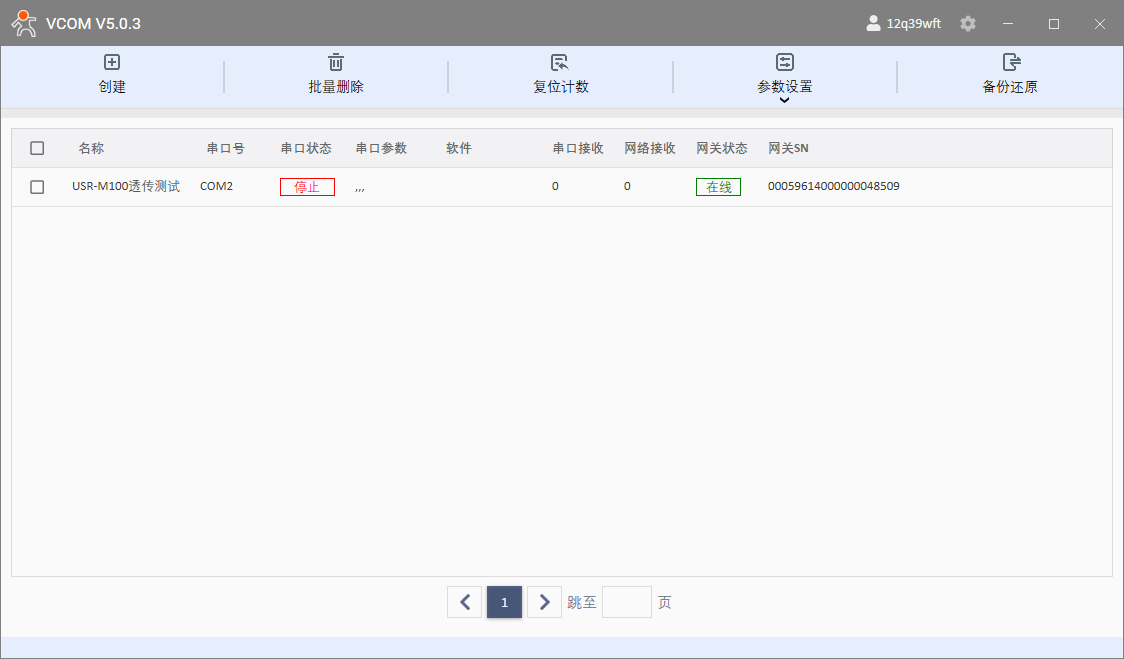

虚拟串口创建成功

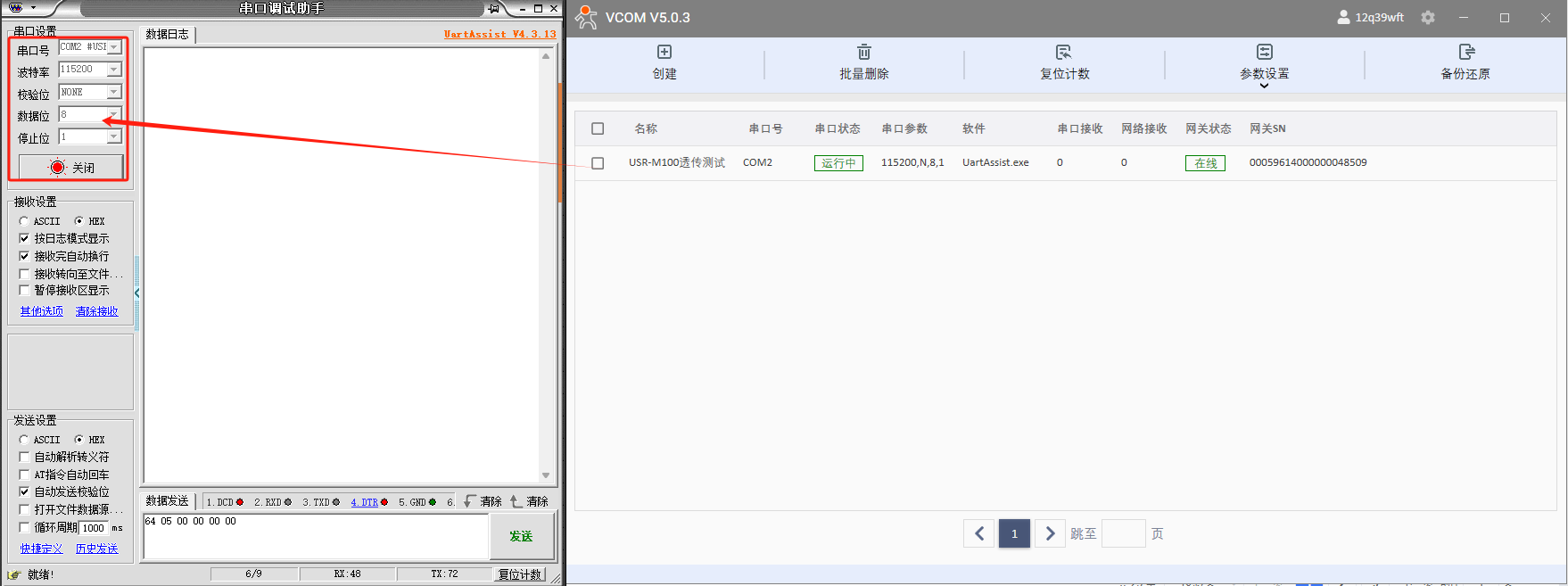

打开一个串口调试助手,引用该虚拟串口,发送指令控制USR-M100的DO动作。
四、功能调试
1、功能调试
串口调试助手发送指令控制USR-M100动作
开启DO1:64 05 00 00 FF 00 85 CF
关闭DO1:64 05 00 00 00 00 C4 3F
开启DO2: 64 05 00 01 FF 00 D4 0F
关闭DO2:64 05 00 01 00 00 95 FF

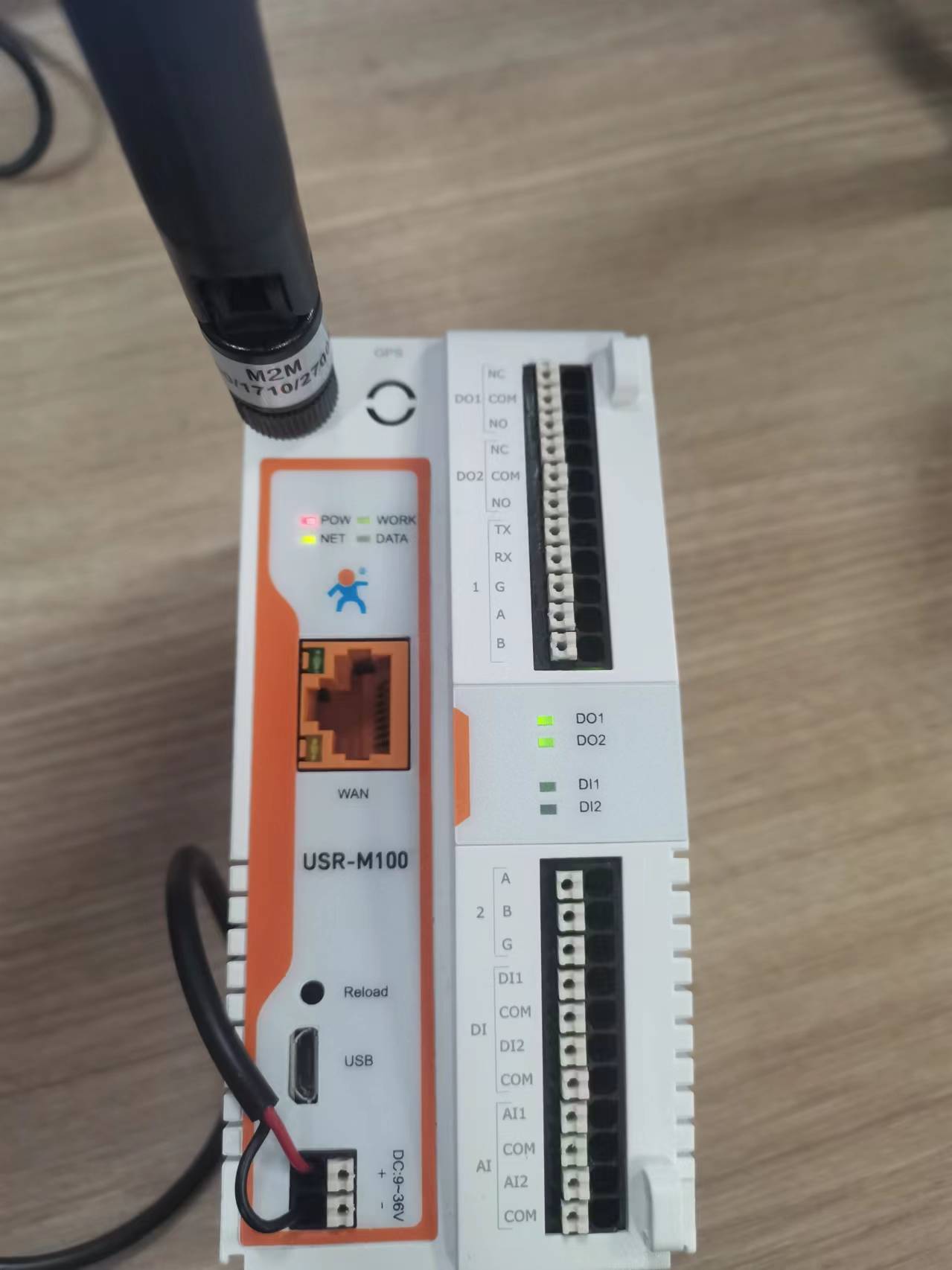

控制DO动作时可听到啪啪声音,DO指示灯亮起,同时设备反馈应答帧。

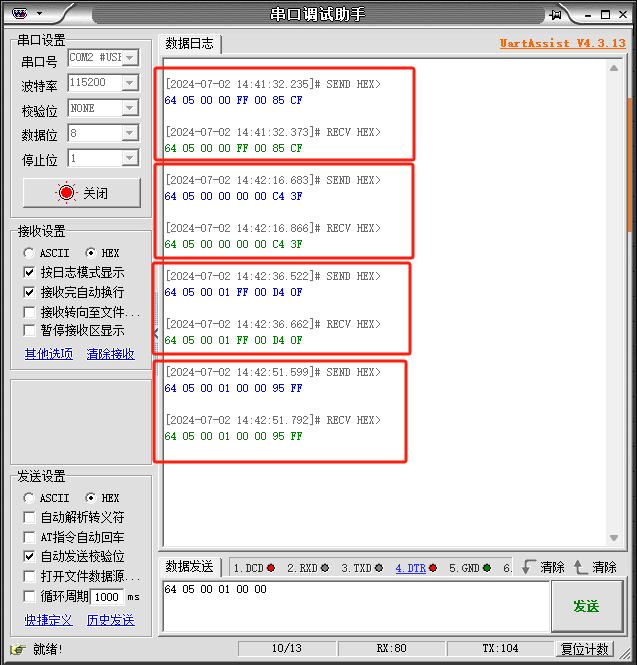

2、调试截图
编写人:尹丛欣 编写日期:2024-07-02
审核人:尹丛欣 审核日期:2024-07-02
订正版本:V1.0 订正内容:初稿
