一、资料下载

USR-IO拓展机说明书官网下载链接：https://www.usr.cn/Download/1331.html

USR-M100说明书官网下载链接：https://www.usr.cn/Download/1202.html

USR-M100规格书官网下载链接：https://www.usr.cn/Download/1203.html

USR-M100配置工具官网下载链接：https://www.usr.cn/Download/1213.html

串口网络二合一调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

虚拟串口软件V3下载连接：https://www.usr.cn/Download/31.html

二、硬件连接

1、所需物品

USR-M100 1台

12V电源适配器 1个

笔记本电脑 1台

2、硬件连接

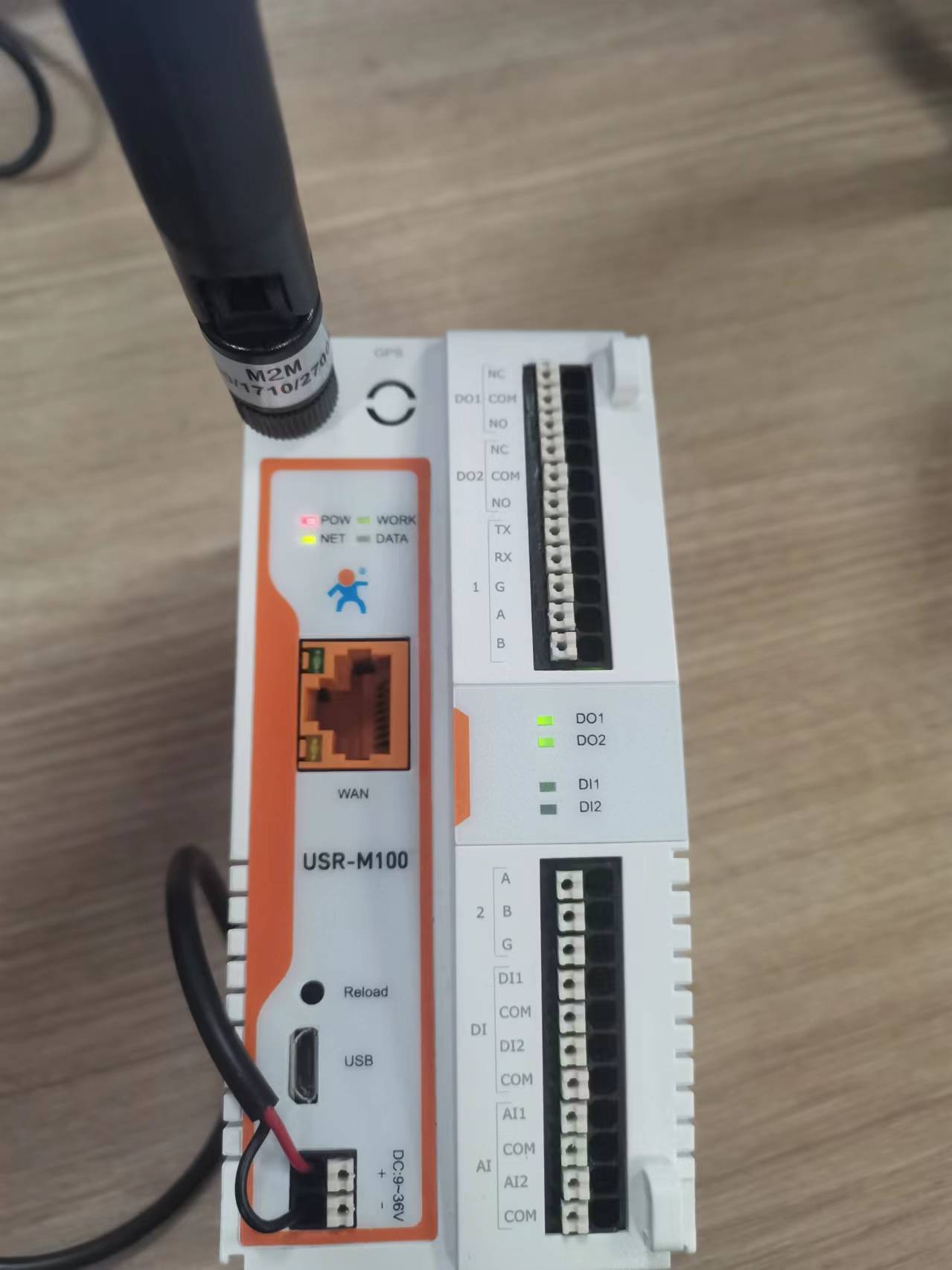

USR-M100接12V电源适配器上电，插入4G天线。

注意：和虚拟串口透传控制USR-M100自身的IO时，需要用TCP的方式连接有人云，使用扫码（SN和MAC）添加到有人云上和虚拟串口做透传的时候，数据会直接透传到USR-M100的串口上，无法直接控制M100自身DO的动作。本例中第一次使用SN和MAC方式添加USR-M100在有人云上线，是为了方便通过有人云平台进入设备的配置界面更改参数。第二次使用TCP方式添加网关到有人云，是为了和虚拟串口做透传控制自身IO动作。

三、产品参数设置

1、有人云平台参数设置

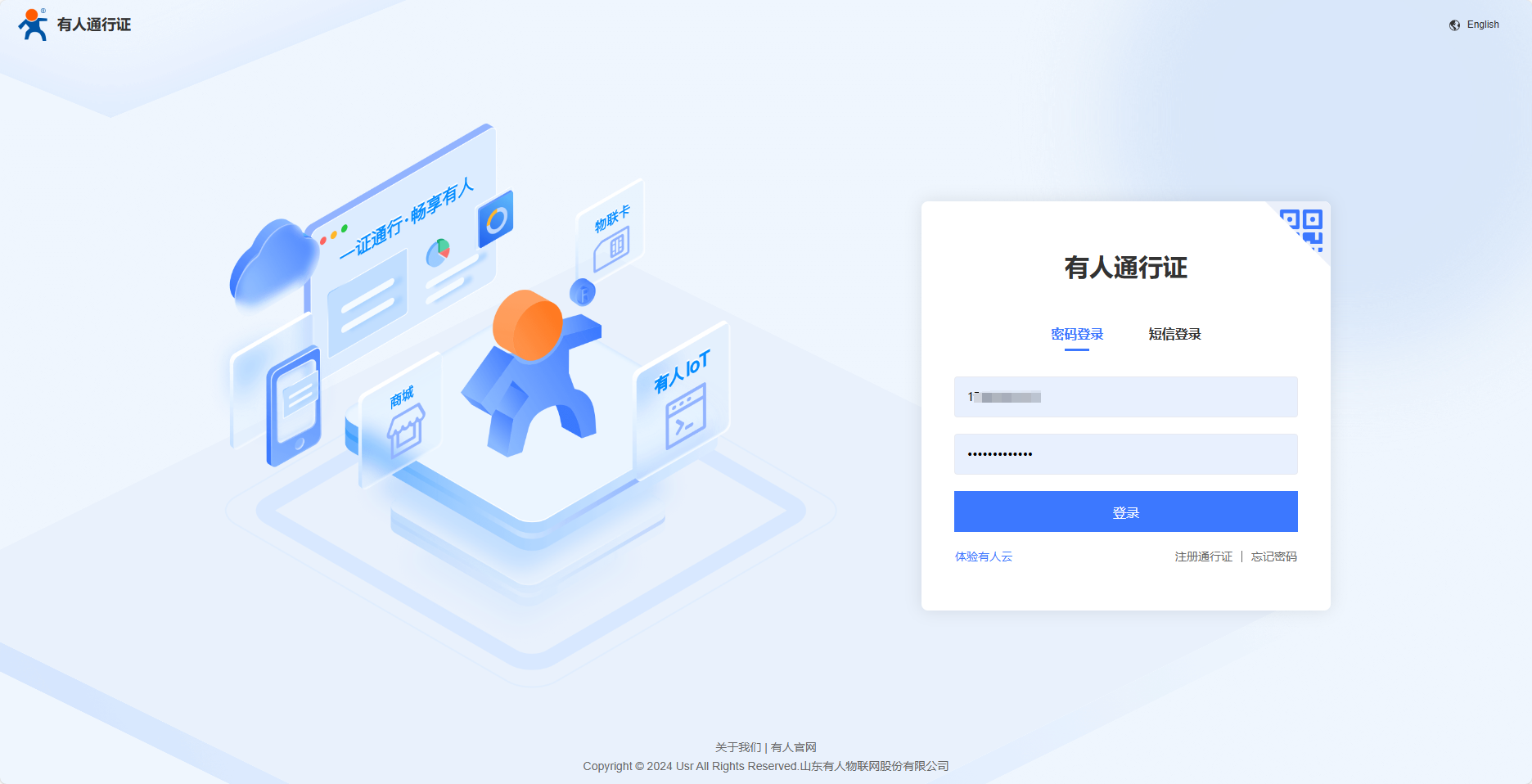

登录有人云平台：https://account.usr.cn/#/login?type=mp_scada&logout=1

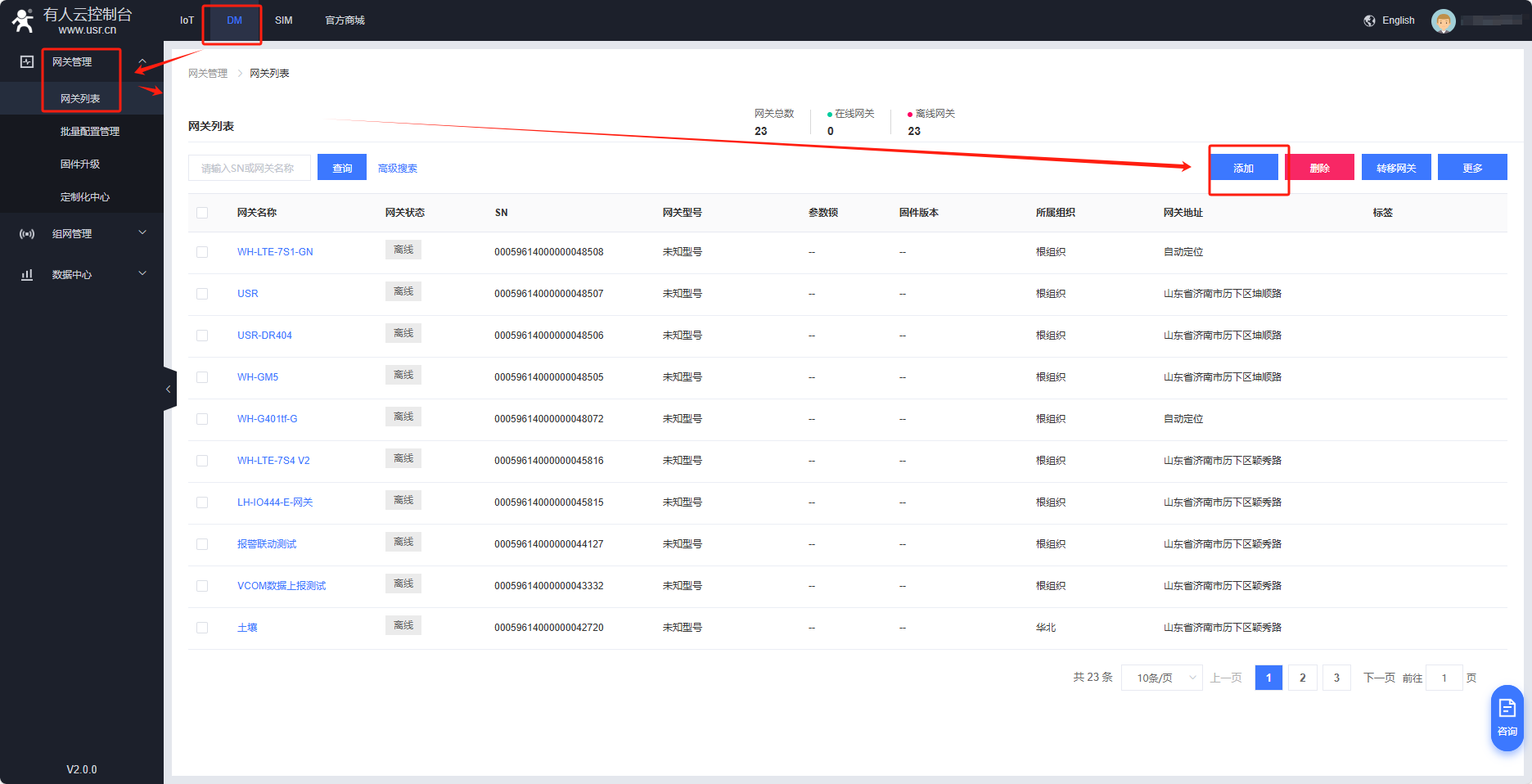

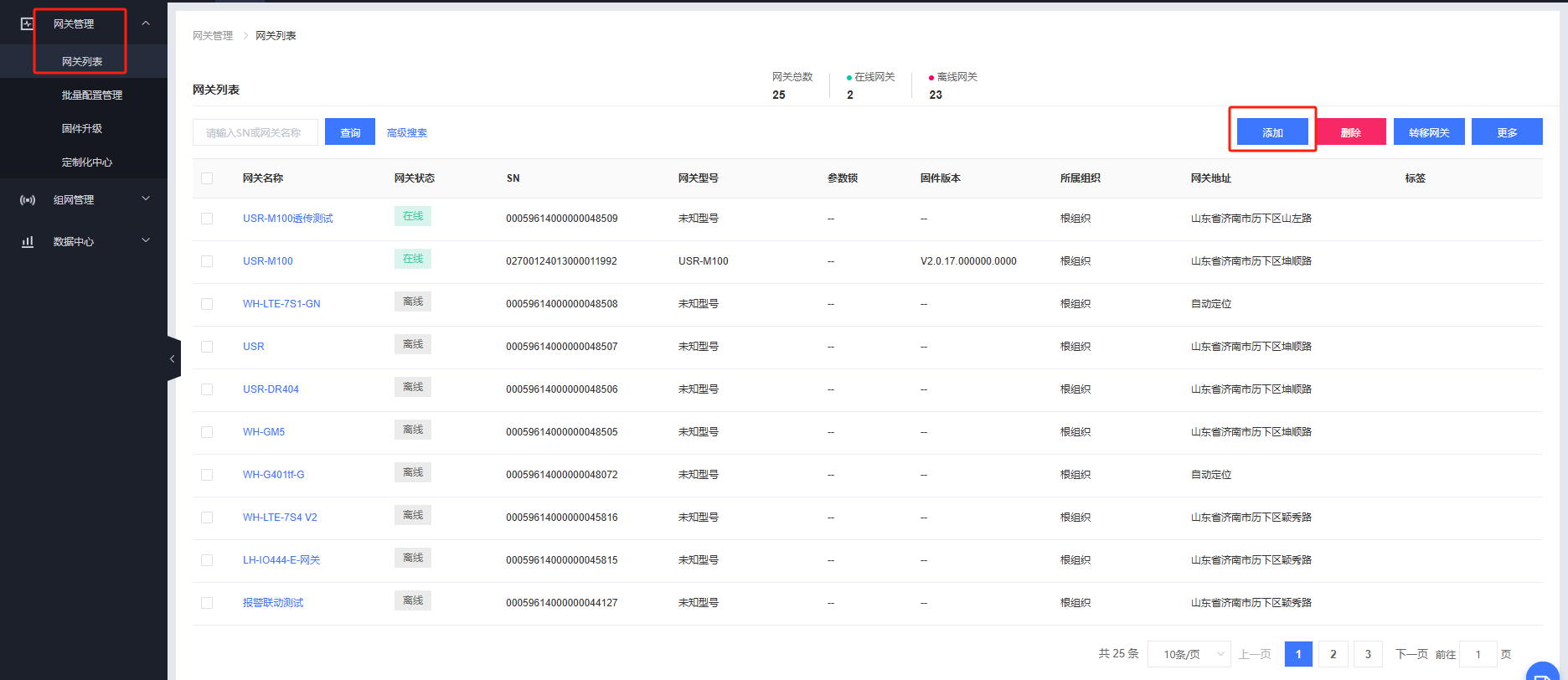

有人DM平台---网关管理---网关列表---添加---单个添加

网关名称：USR-M100

所属组织：根组织

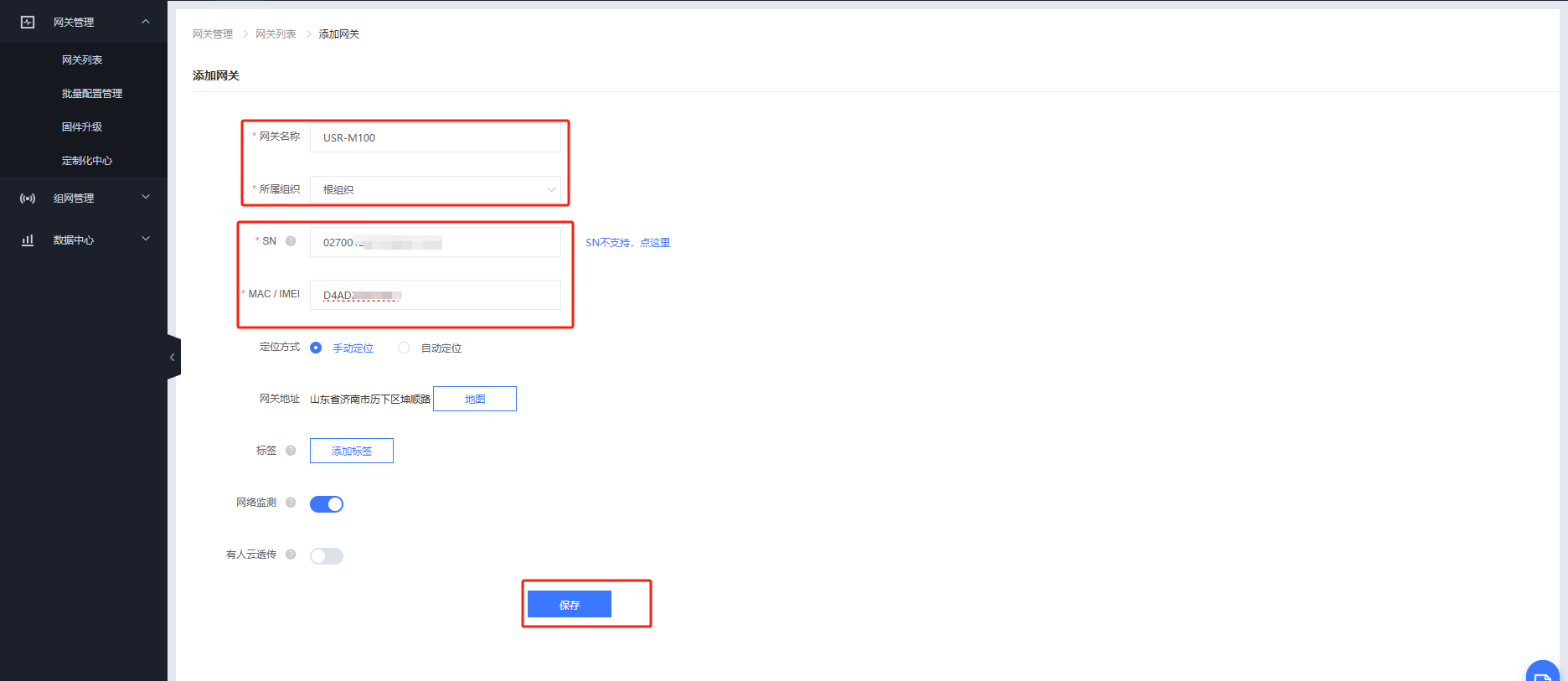

填入设备底部二维码上的SN和MAC

点击保存

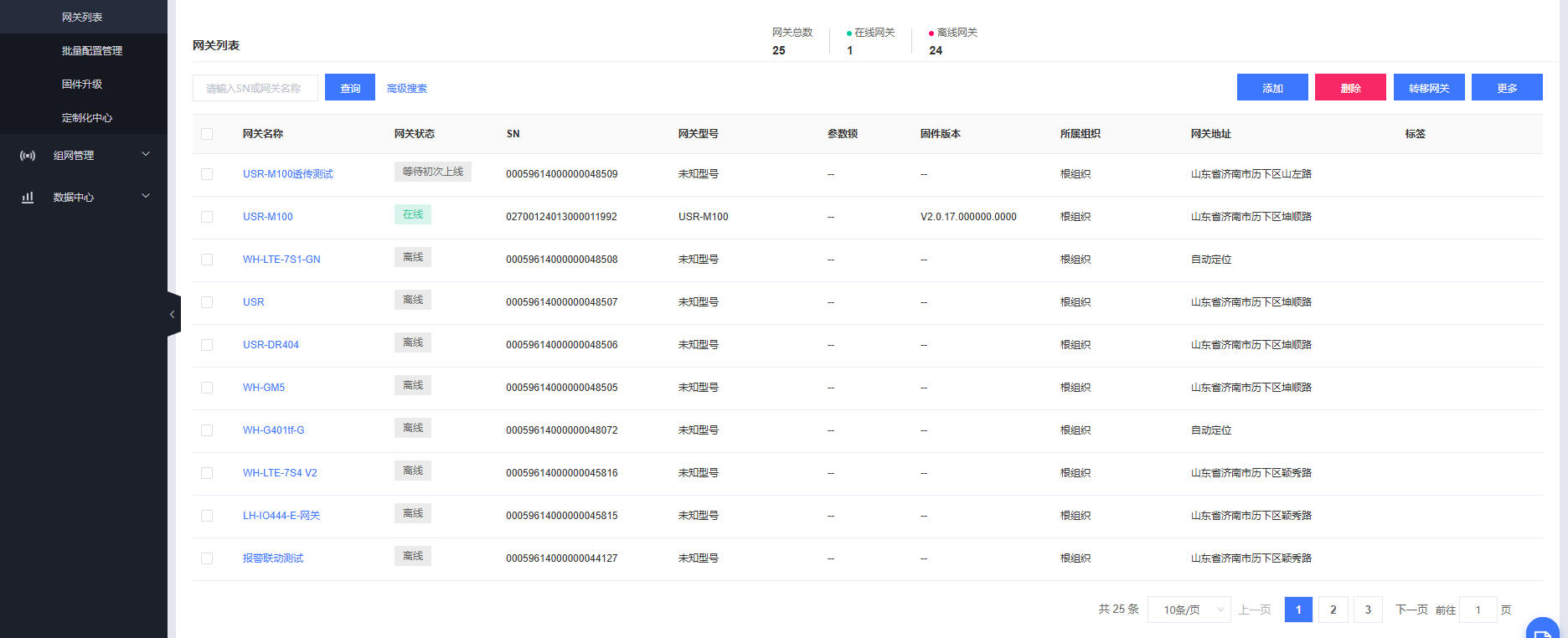

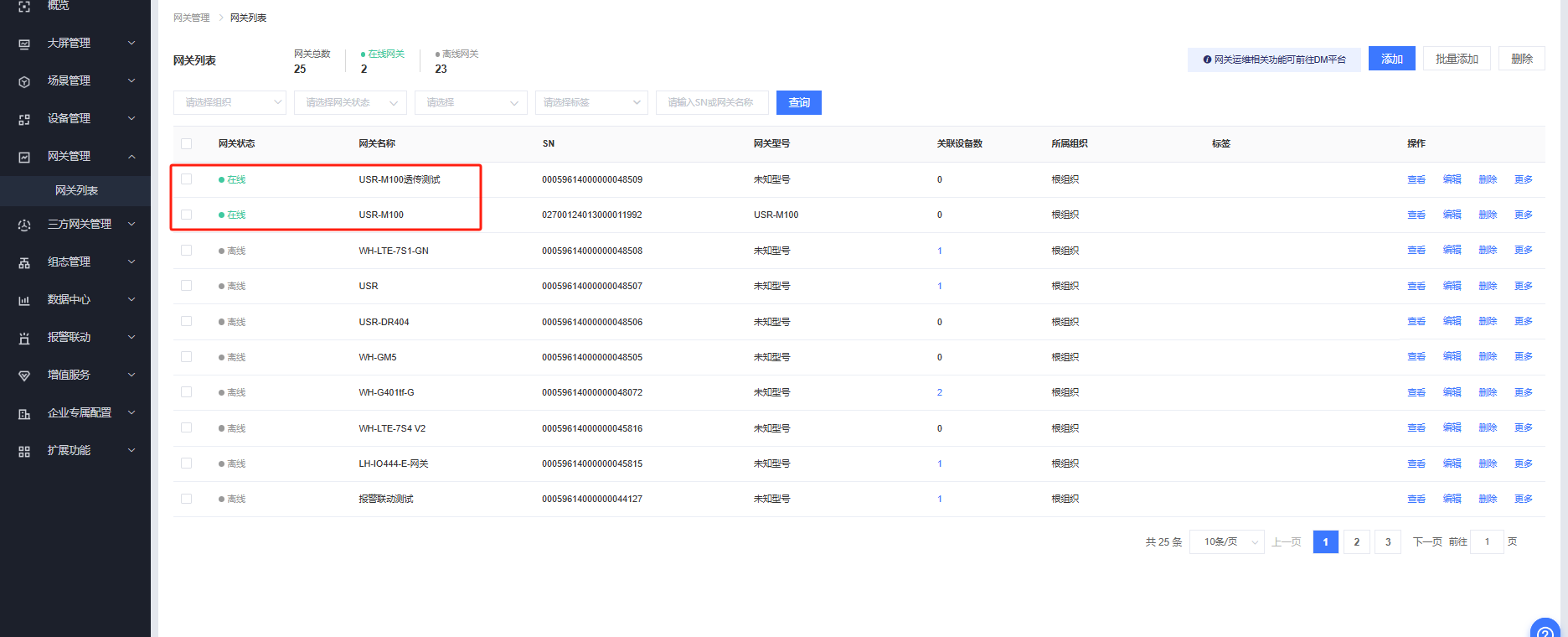

等待一会即可看到设备在有人云上线。

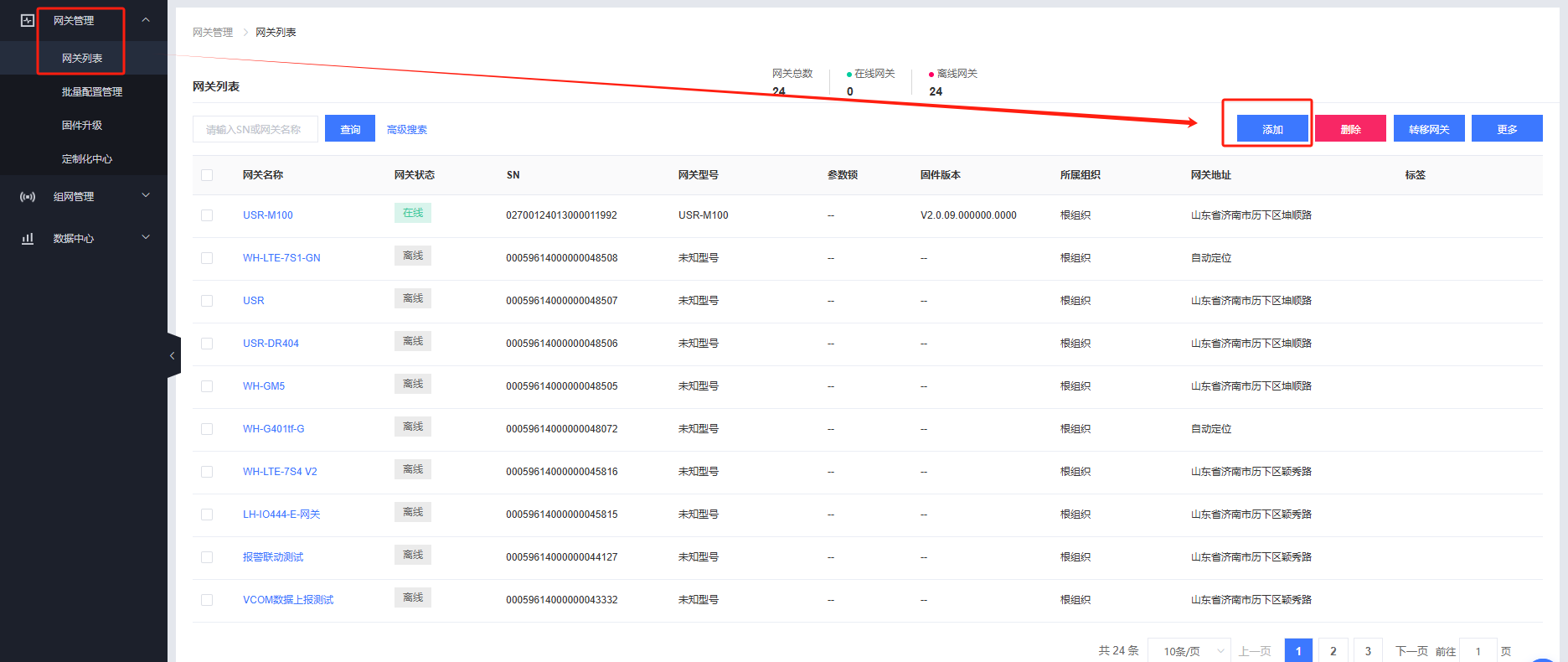

有人DM平台---网关管理---网关列表---添加---单个添加

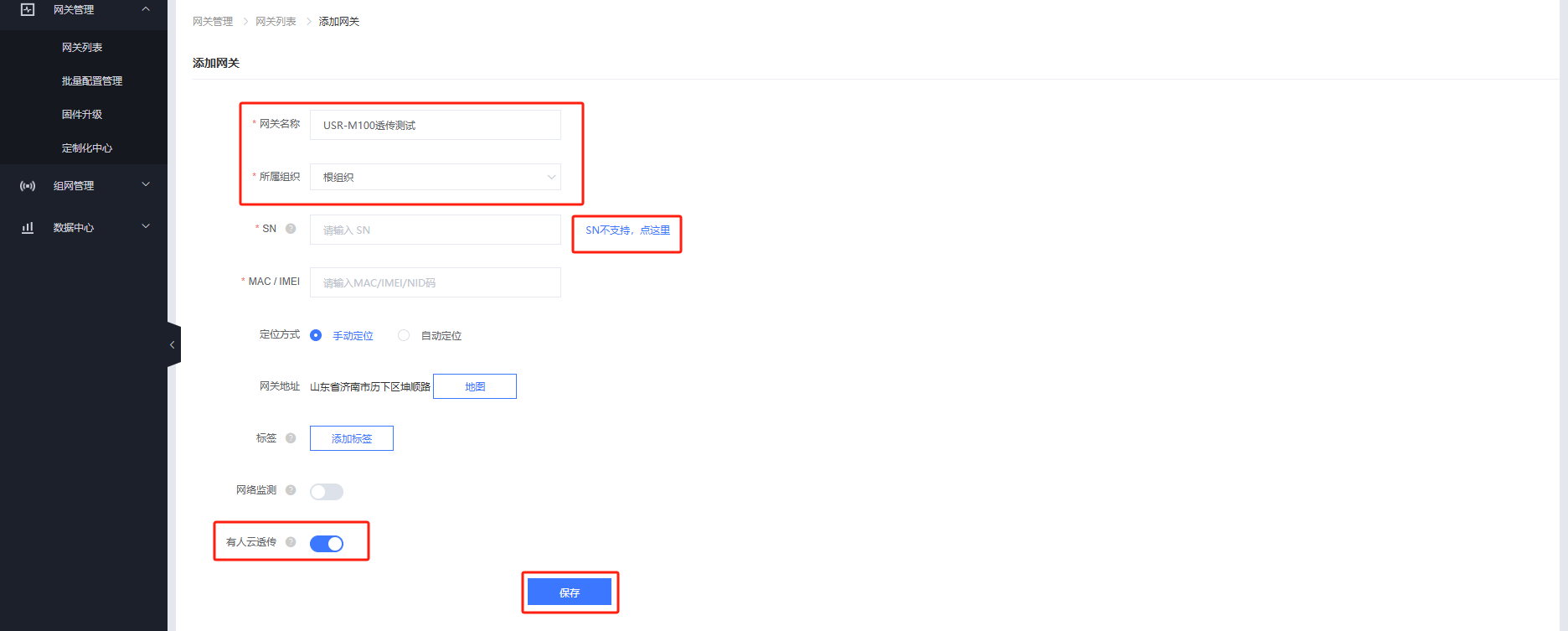

网关名称：USR-M100透传测试

所属组织：根组织

选择"SN不支持，点这里"添加设备

开启有人云透传功能，点击保存。

2、通过有人DM平台进入USR-M100的内置网页配置参数

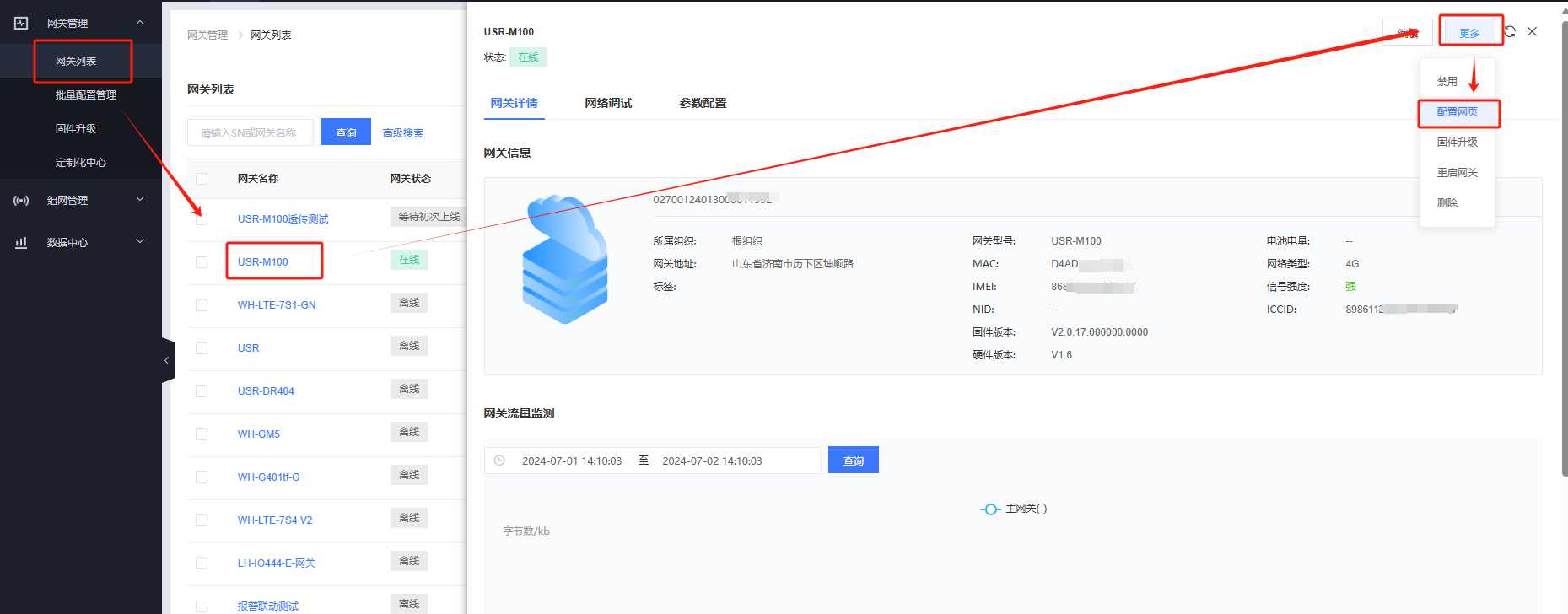

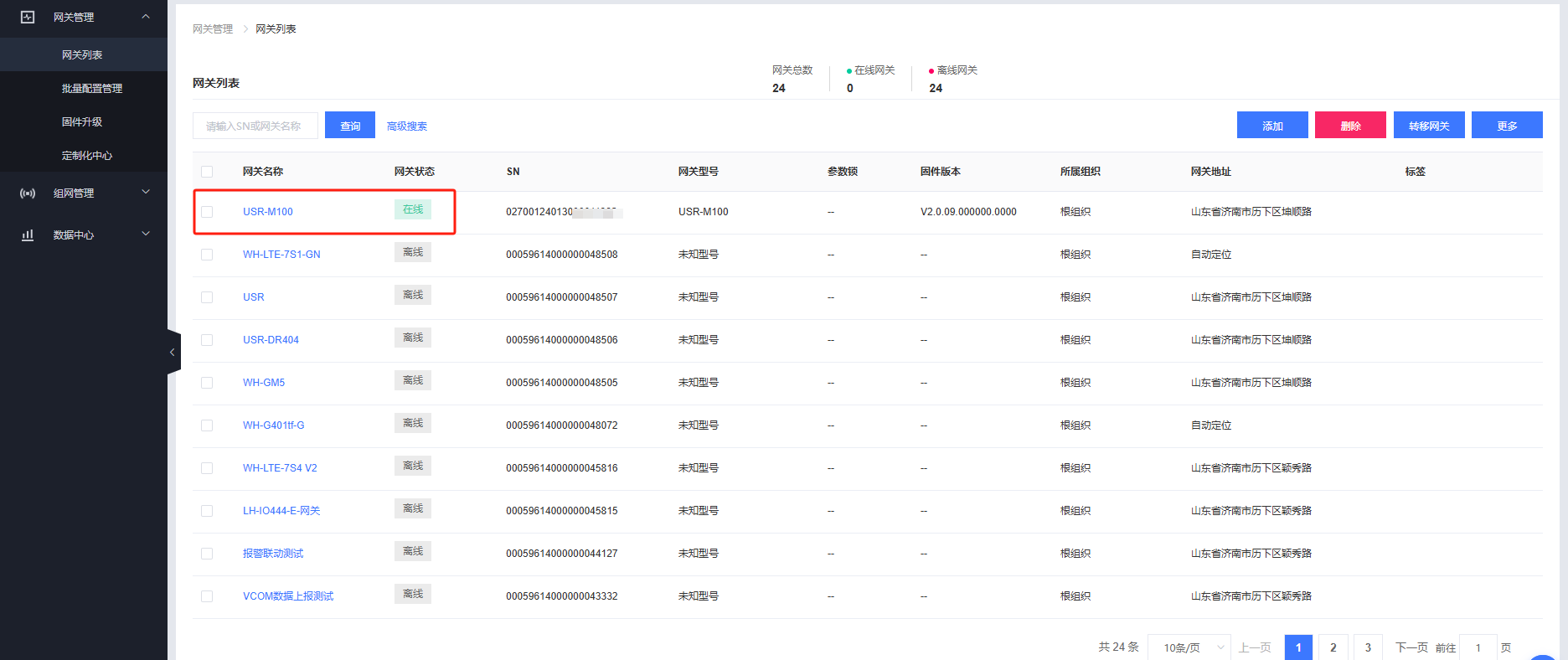

有人DM平台---网关管理---网关列表---点击USR-M100网关名称---更多---配置网页

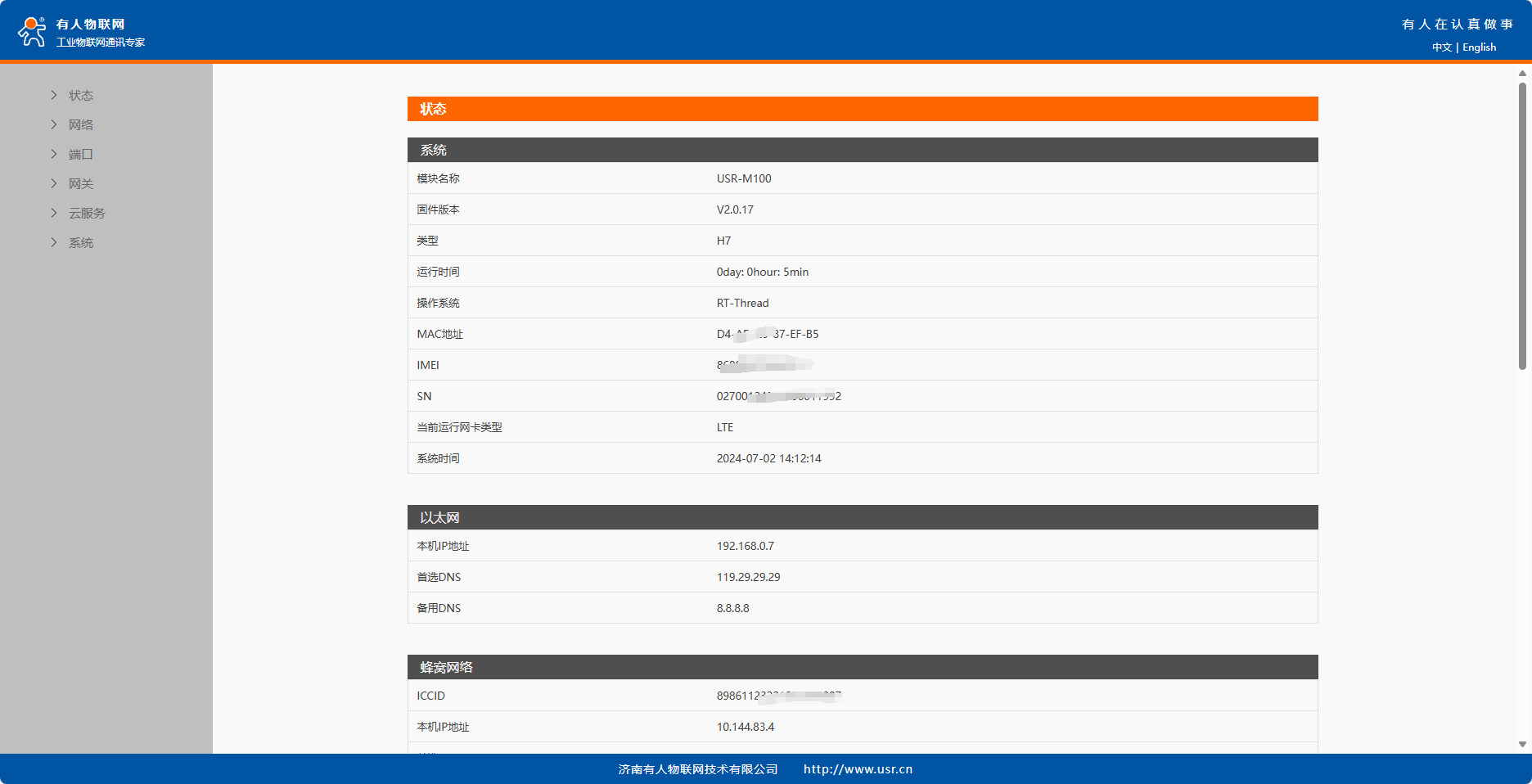

输入账号admin密码admin，进入USR-M100的配置页面

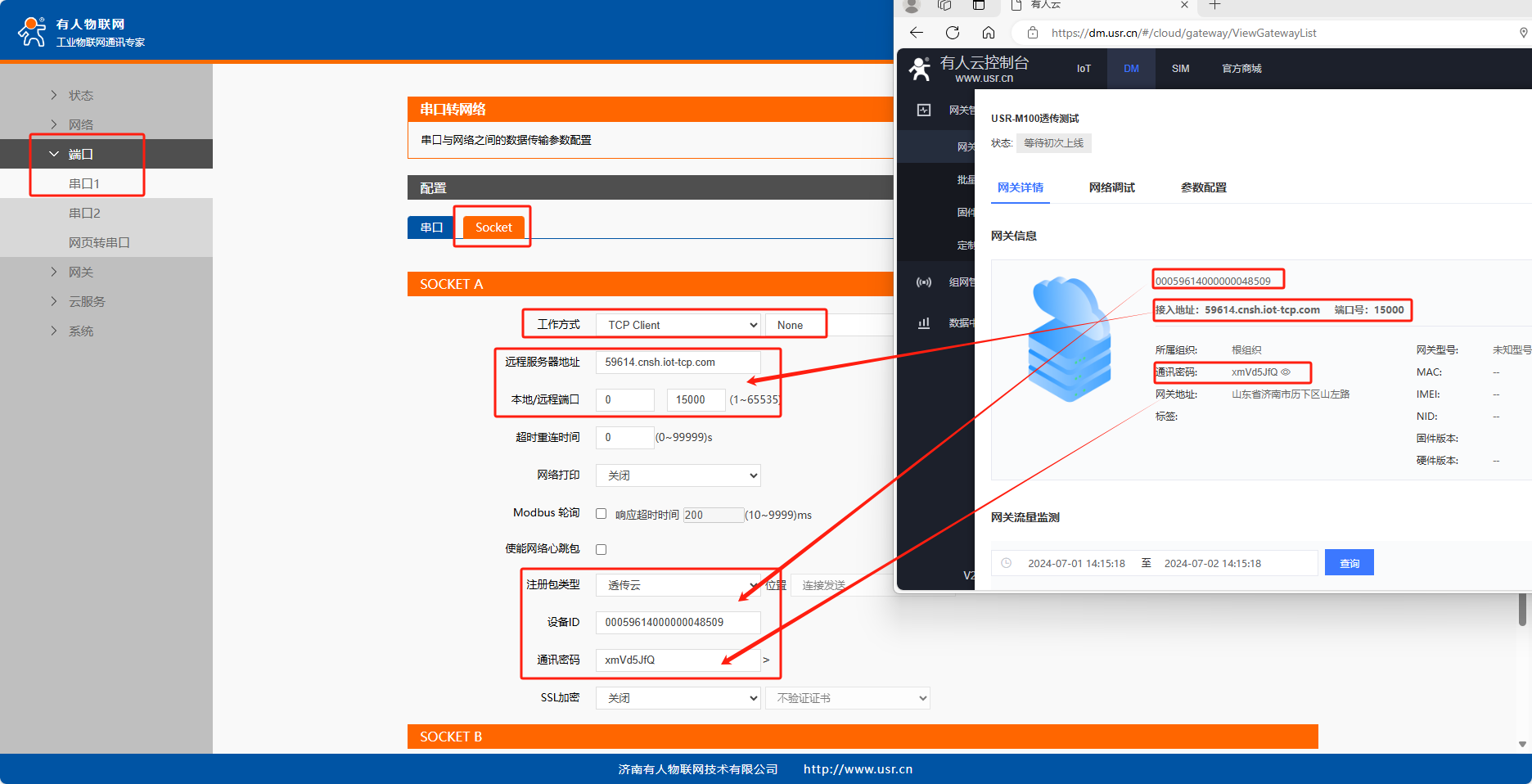

端口---串口1---Socket

工作模式:TCP client NONE

远程服务器地址和端口号，填入有人云分配给“USR-M100透传测试”的接入地址和端口号

启用注册包，选择透传云，填入有人云分配给“USR-M100透传测试”的ID和密码

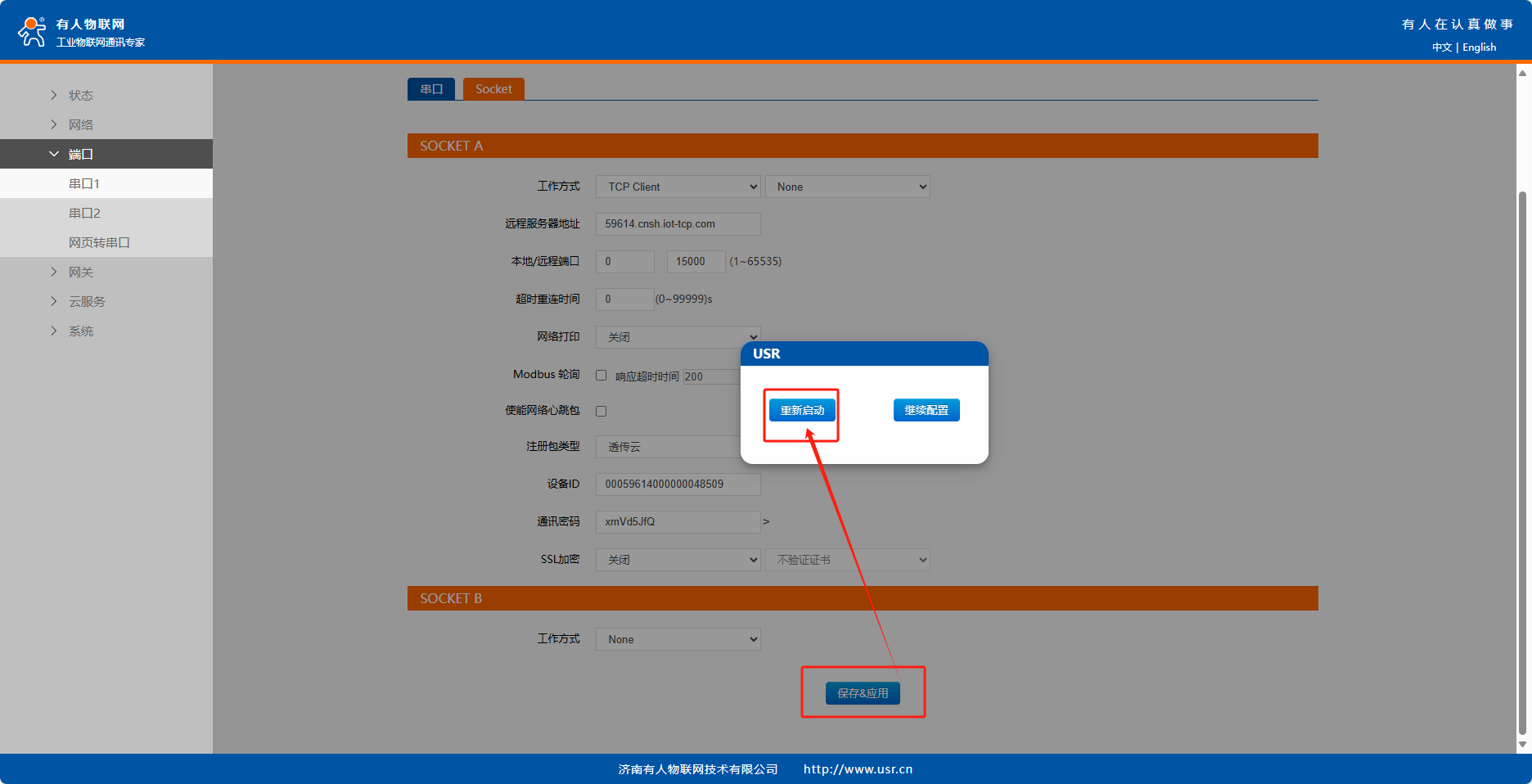

保存应用，重新启动

等待一会即可看到USR-M100透传测试在有人云平台上线。

3、虚拟串口V3参数配置

有人DM平台---网关管理---网关列表---添加---单个添加

网关名称：VCOM

所属组织：根组织

选择"SN不支持，点这里"添加设备

开启有人云透传功能，点击保存

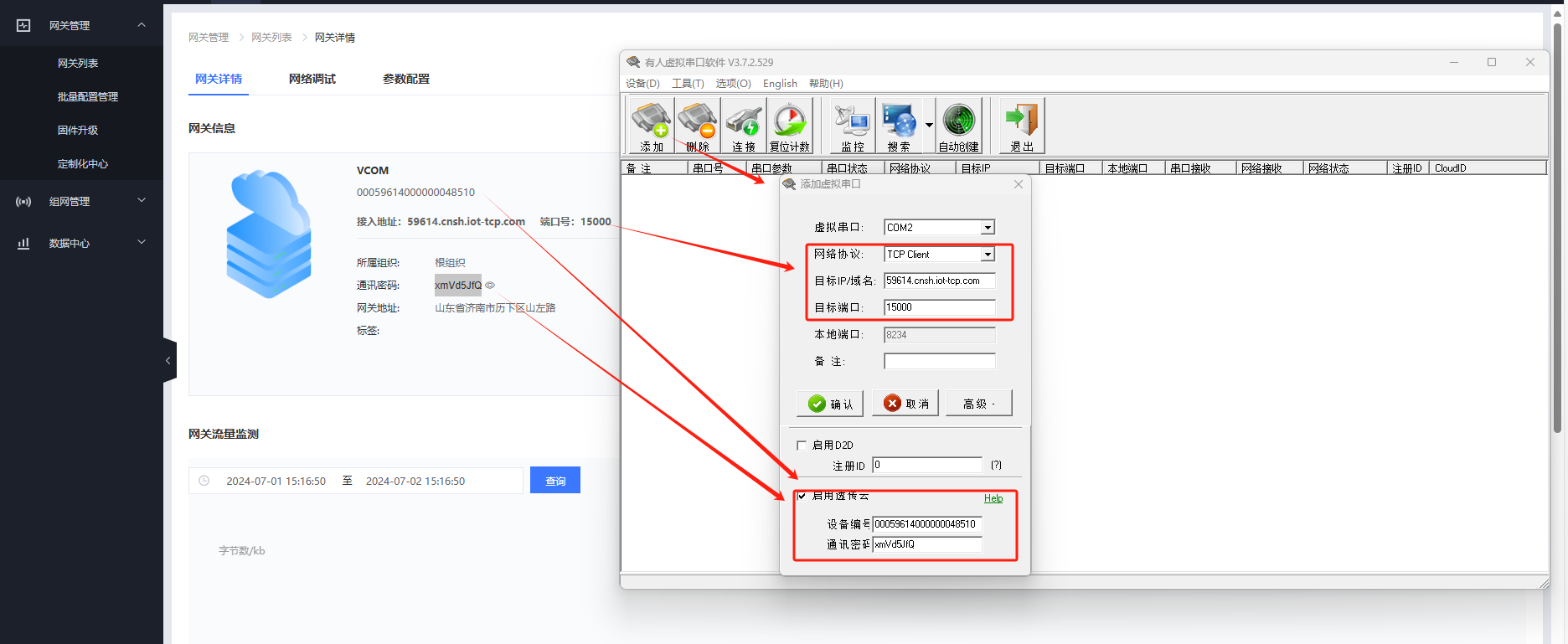

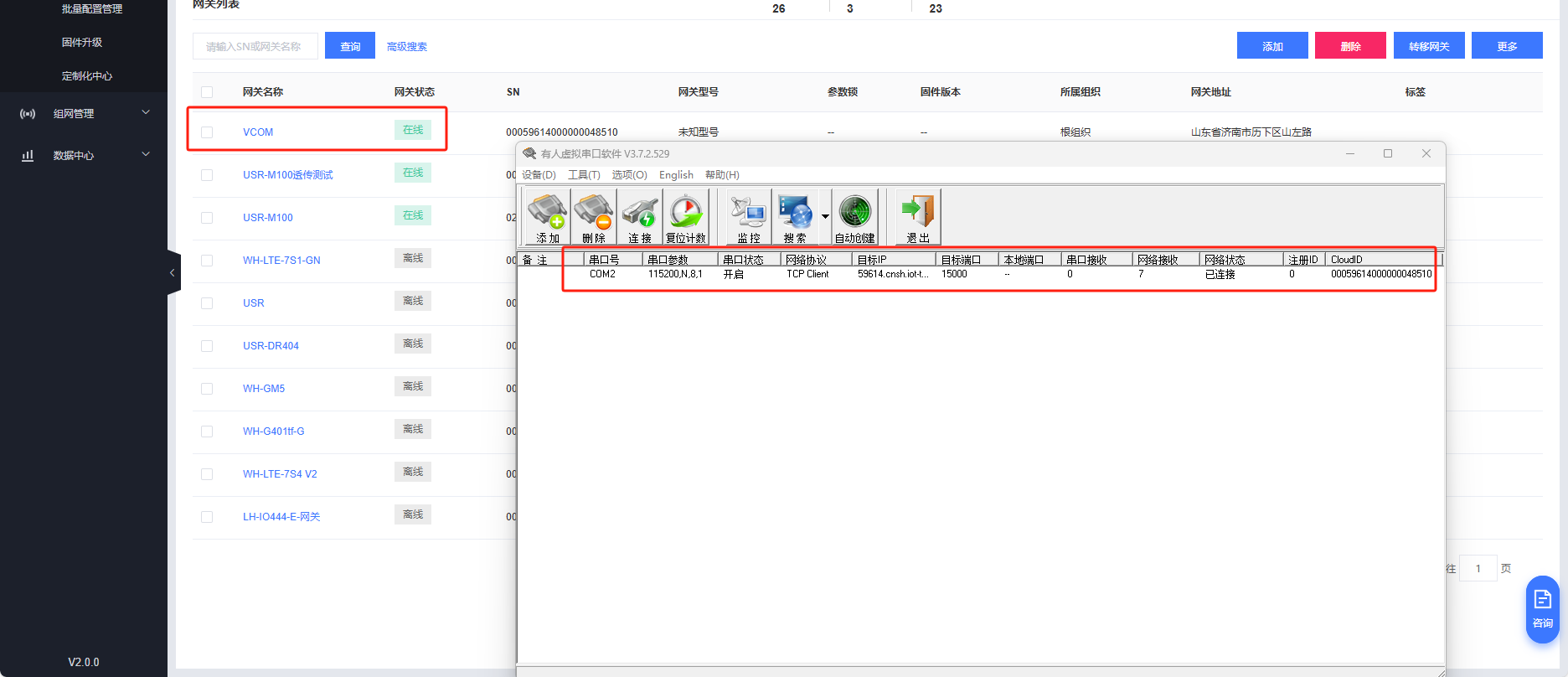

打开虚拟串口V3软件，创建一个虚拟串口，填入有人云分配的接入地址、端口号、ID和密码，点击确认

虚拟串口创建成功，并且在有人云端在线

4、有人云透传策略设置

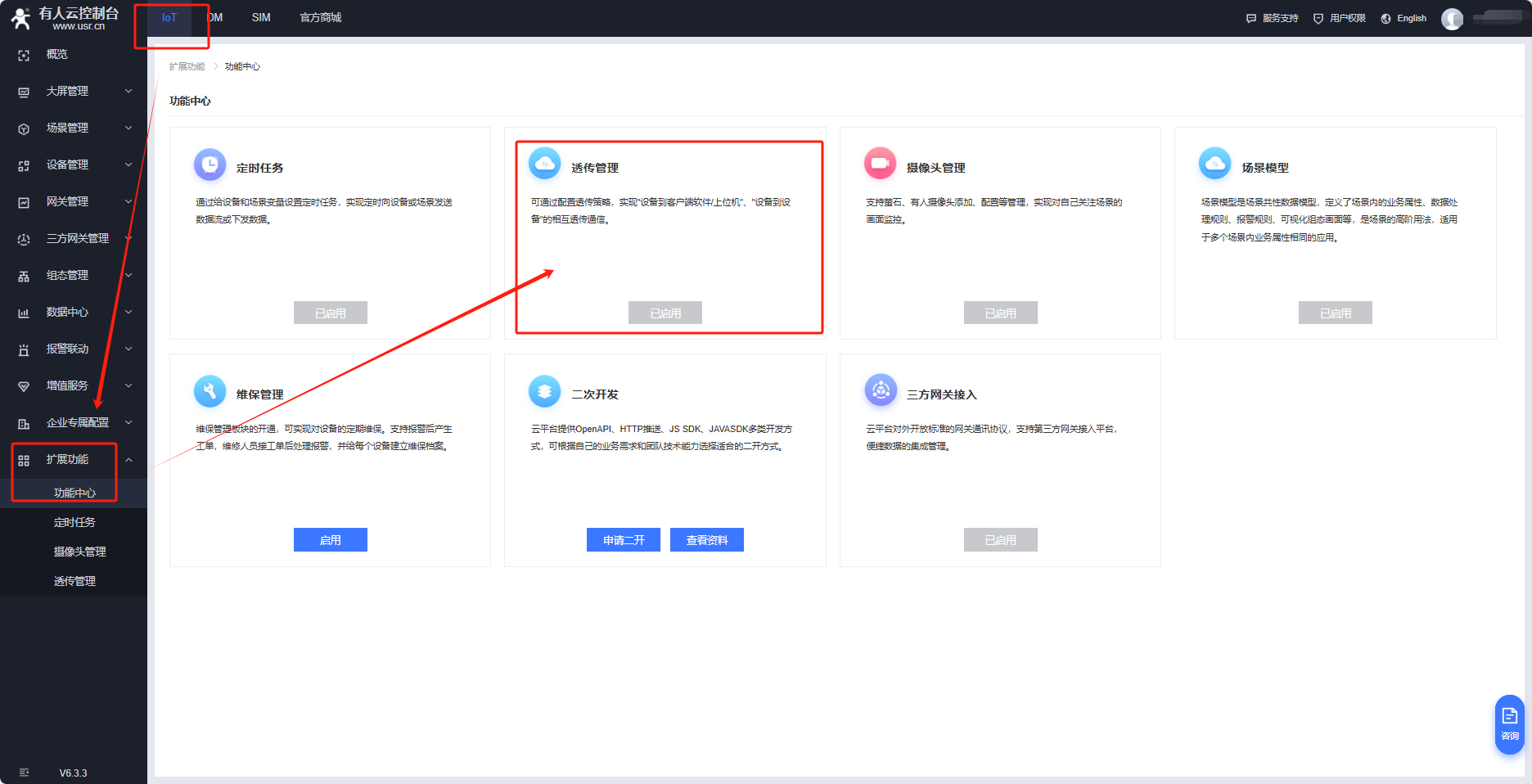

有人云IOT平台---扩展功能---功能中心---启用透传管理

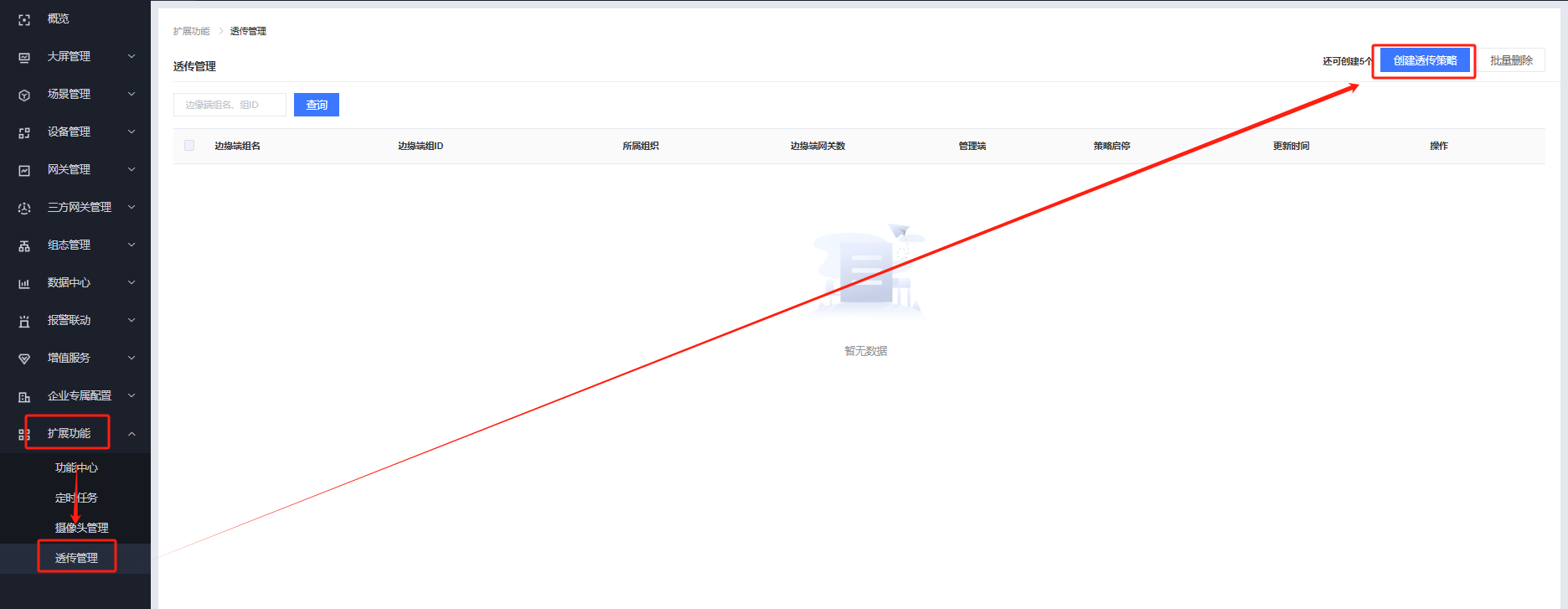

有人云IOT平台---扩展功能---透传管理---创建透传策略

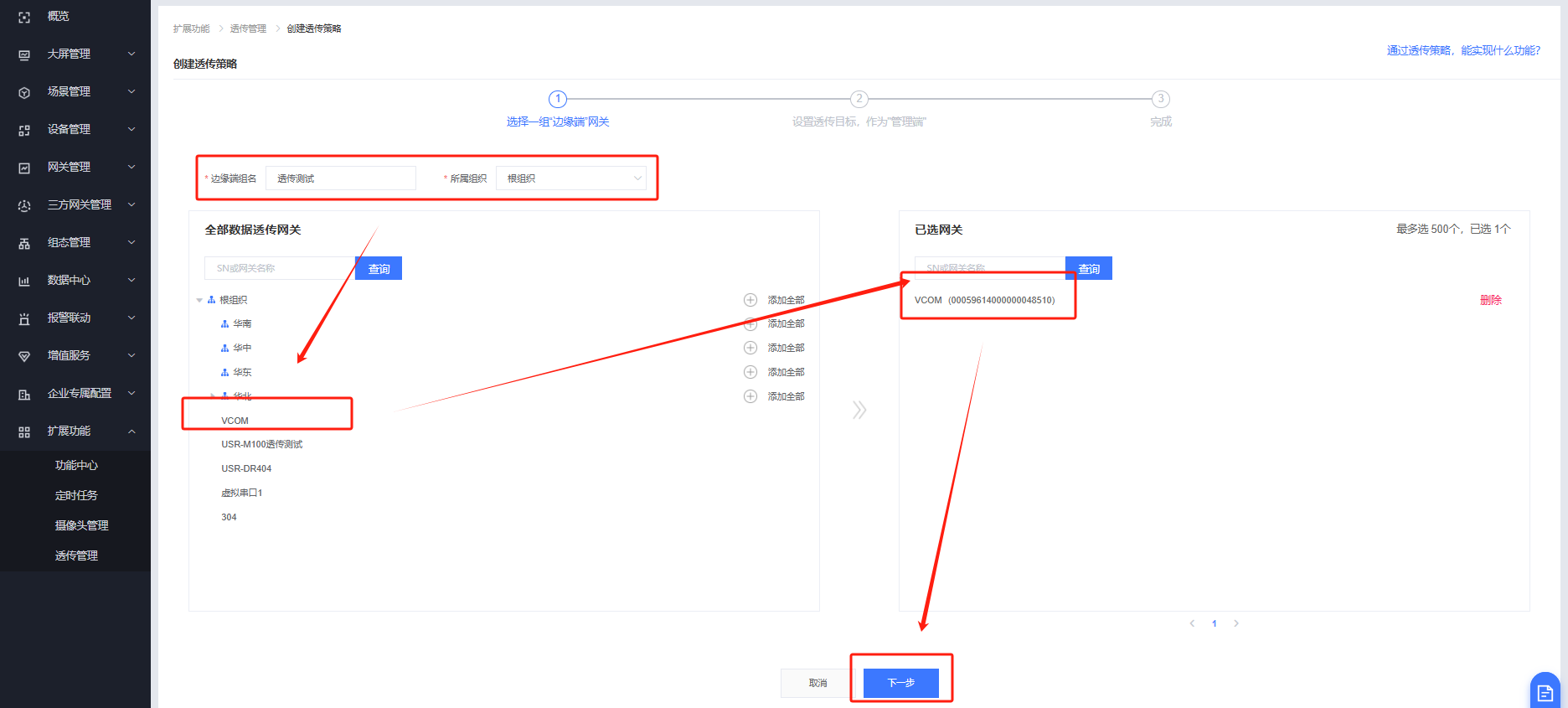

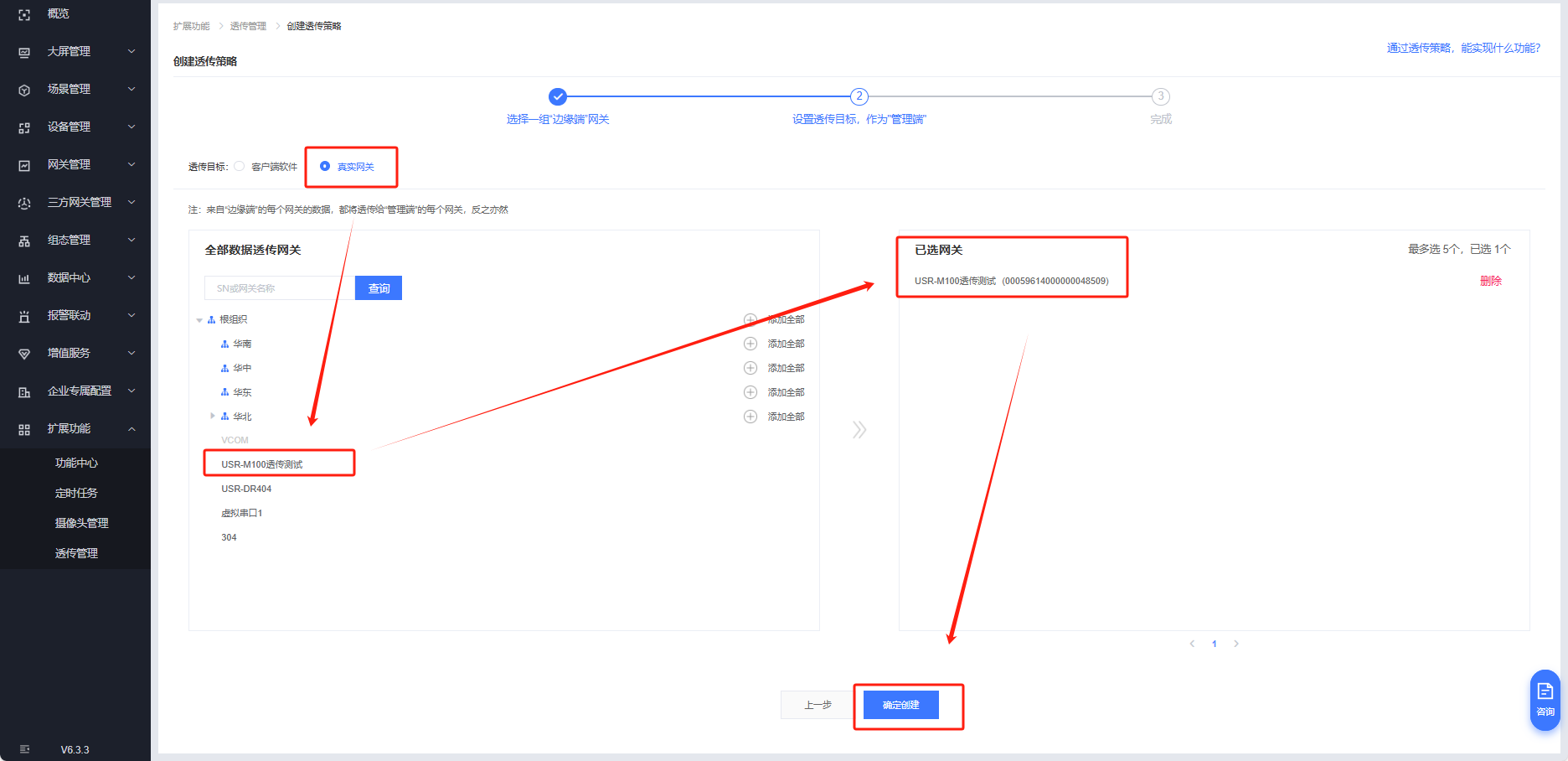

边缘端组名：透传测试，所属组织根组织，选择网关VCOM，下一步

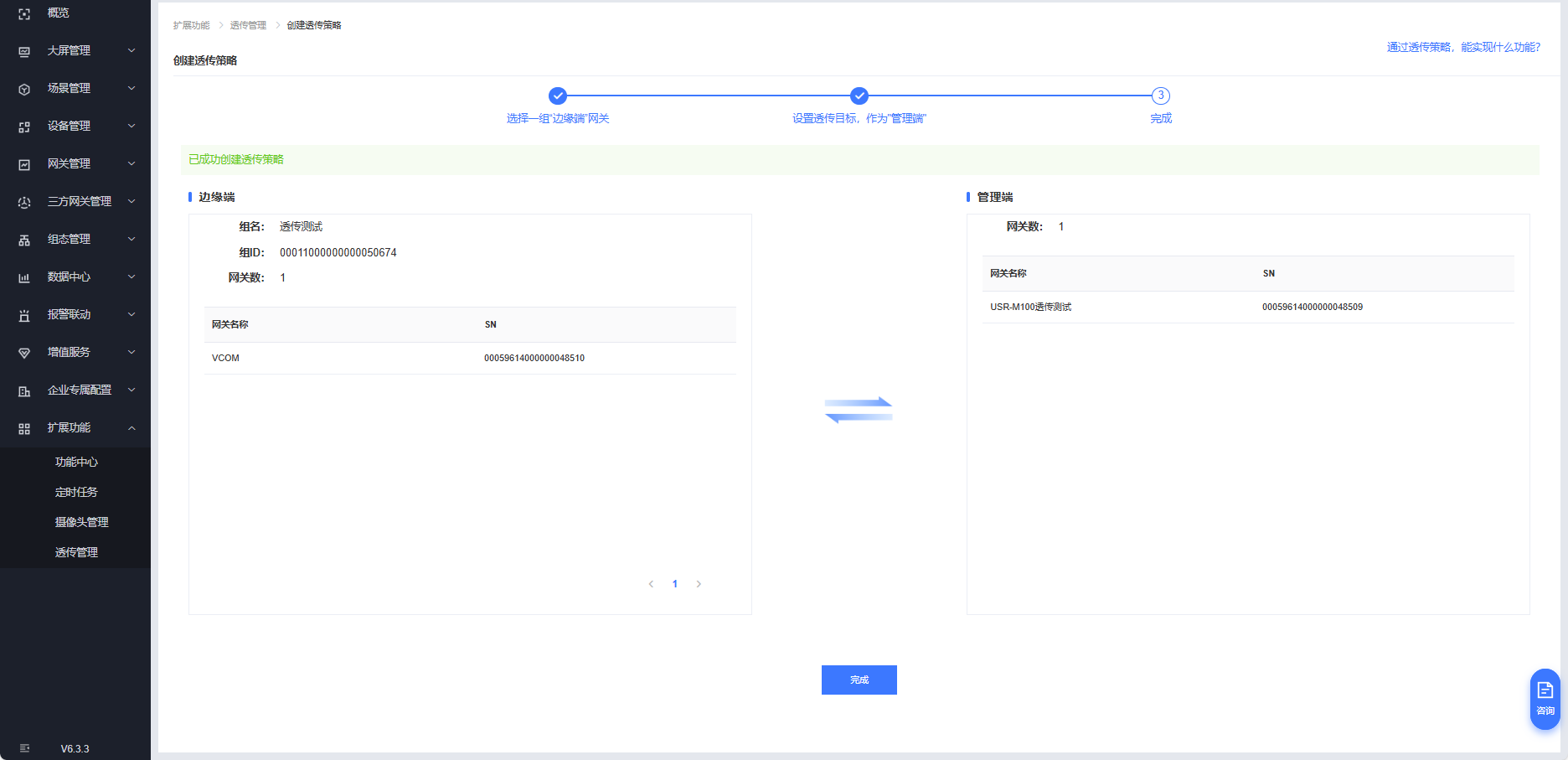

真实网关，选择设备，确定创建

打开一个串口调试助手，引用该虚拟串口，发送指令控制USR-M100的DO动作。

四、功能调试

1、功能调试

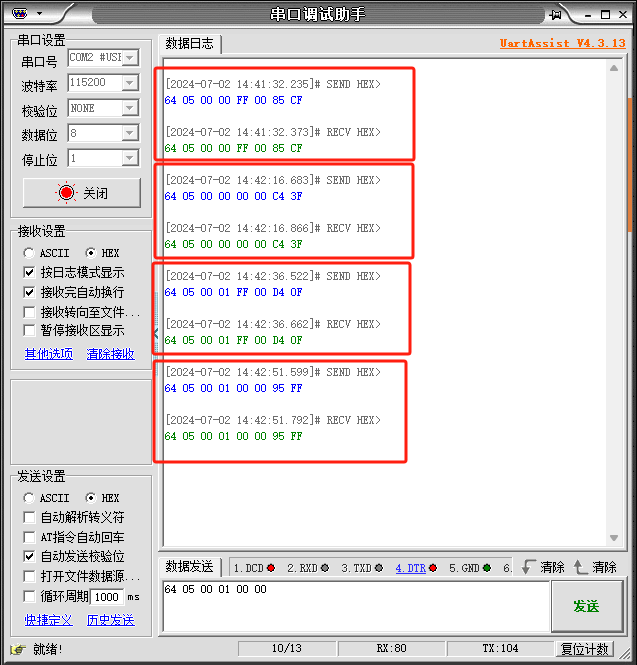

串口调试助手发送指令控制USR-M100动作

开启DO1：64 05 00 00 FF 00 85 CF

关闭DO1：64 05 00 00 00 00 C4 3F

开启DO2: 64 05 00 01 FF 00 D4 0F

关闭DO2：64 05 00 01 00 00 95 FF

控制DO动作时可听到啪啪声音，DO指示灯亮起，同时设备反馈应答帧。

2、调试截图

编写人：尹丛欣 编写日期：2024-07-02

审核人：尹丛欣 审核日期：2024-07-02

订正版本：V1.0 订正内容：初稿
