一、资料下载

USR-IO拓展机说明书官网下载链接：https://www.usr.cn/Download/1331.html

USR-M100说明书官网下载链接：https://www.usr.cn/Download/1202.html

USR-M100规格书官网下载链接：https://www.usr.cn/Download/1203.html

USR-M100配置工具官网下载链接：https://www.usr.cn/Download/1213.html

串口网络二合一调试助手软件官网下载链接：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-IO0404 产品 1台

USR-M100 1台

4-20MA模拟量输出温湿度传感器 1台

12V电源适配器 2个

万用表 1台

笔记本电脑 1台

2、硬件连接

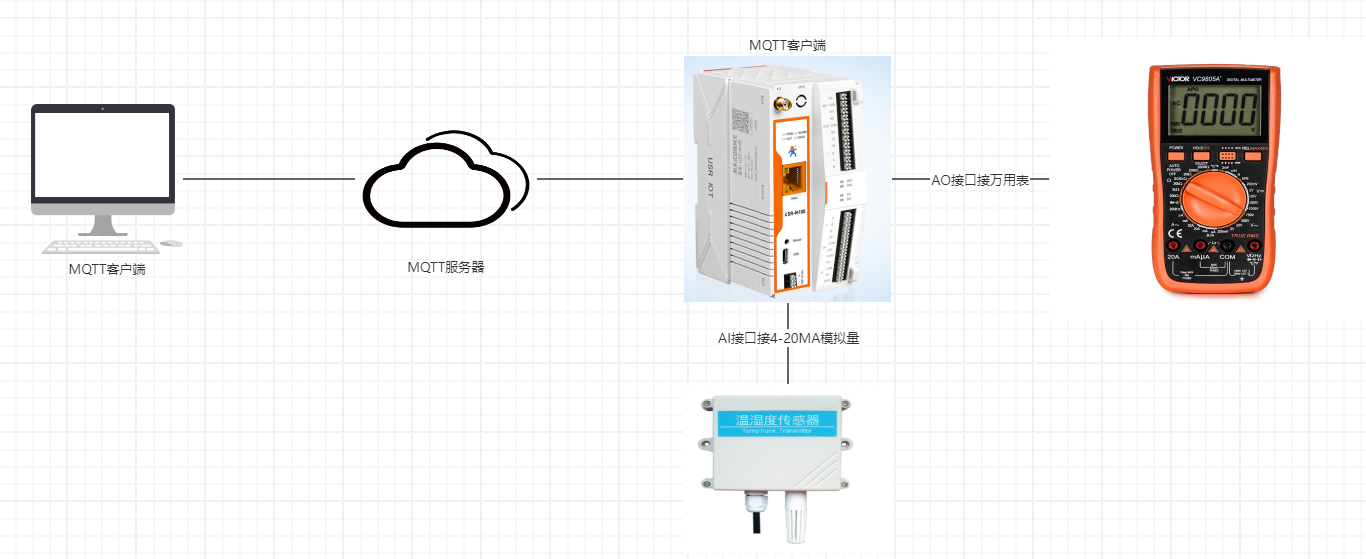

USR-M100卡入拓展机器，然后USR-M100接12V电源适配器上电，AO口输出线接万用表红黑表笔，AI接口接4-20MA模拟量输出温湿度传感器。

电脑打开USR-M100上位机软件。

附图：

三、产品参数设置

1、USR-M100参数设置

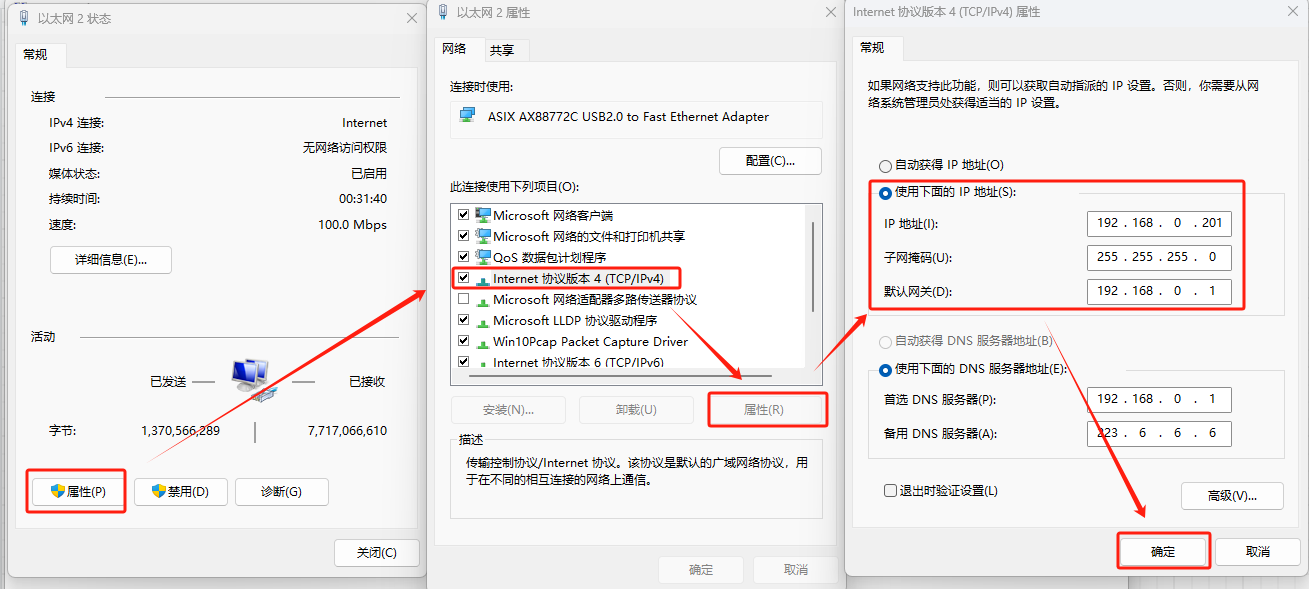

USR-M100出厂默认IP是192.168.0.7，将电脑IP设置为192.168.0.201，禁用其他网卡

控制面板---网络和Internet---网络和共享中心，修改以太网属性

电脑关闭防火墙和杀毒软件

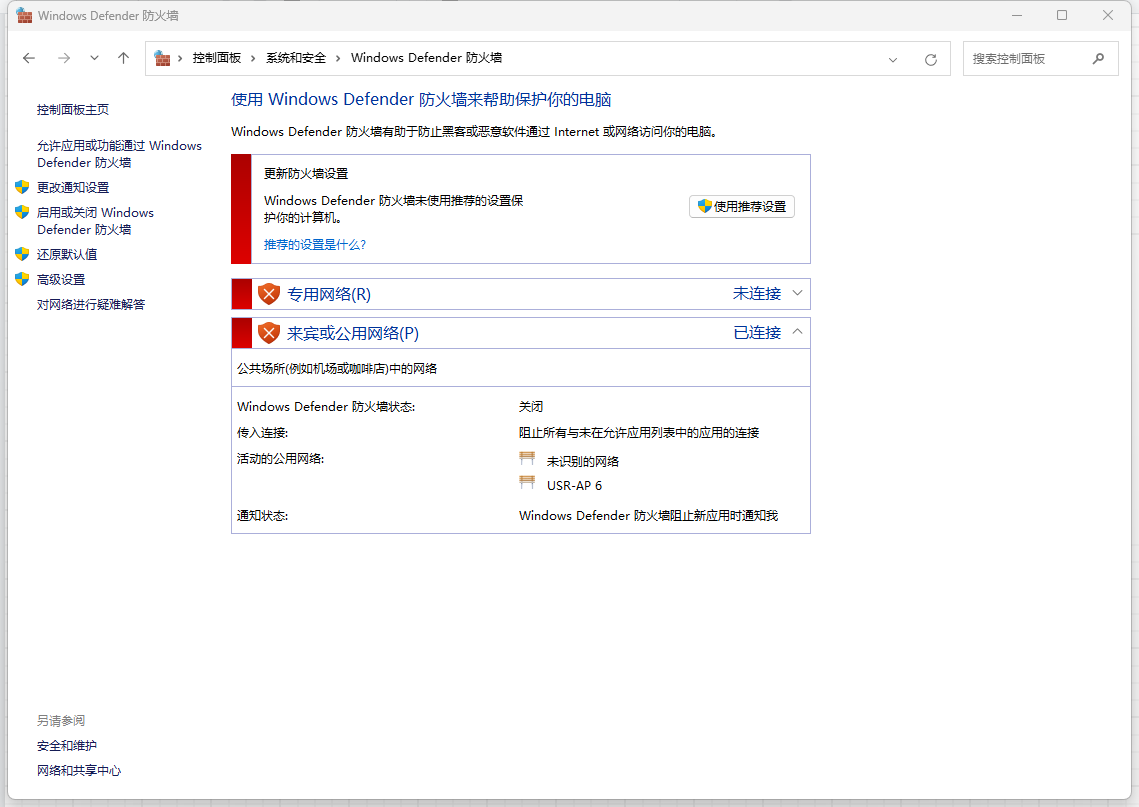

控制面板---系统和安全---Windows Defnder防火墙，关闭防火墙

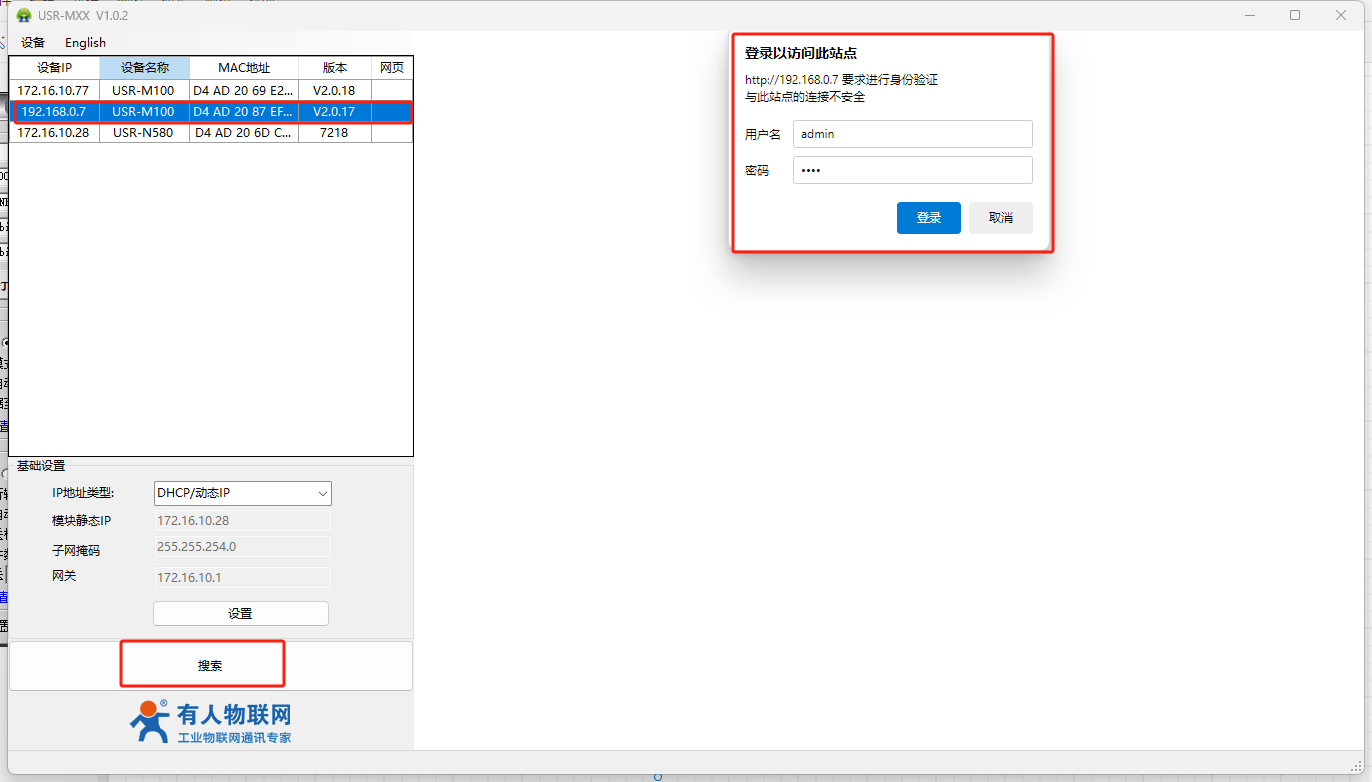

打开USR-M100上位机软件，送搜索设备，核对设备MAC，点击MAC，账号admi,密码admin,进入设备的内置网页。

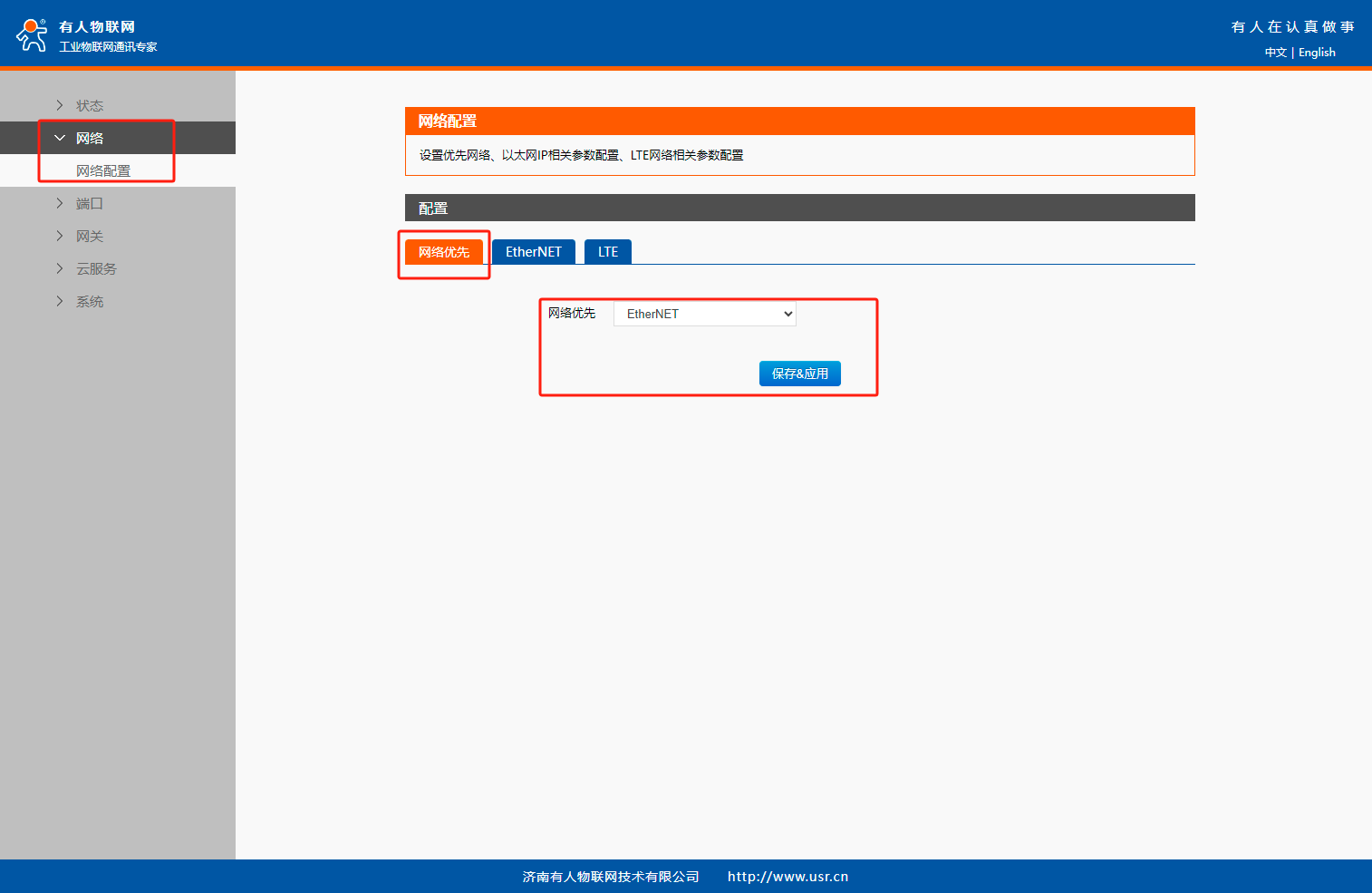

网络配置，网络优先，本案例选择以太网优先"EtherNET"，用户可以根据自己实际情况选择仅使用以太网，或者是LTE优先。

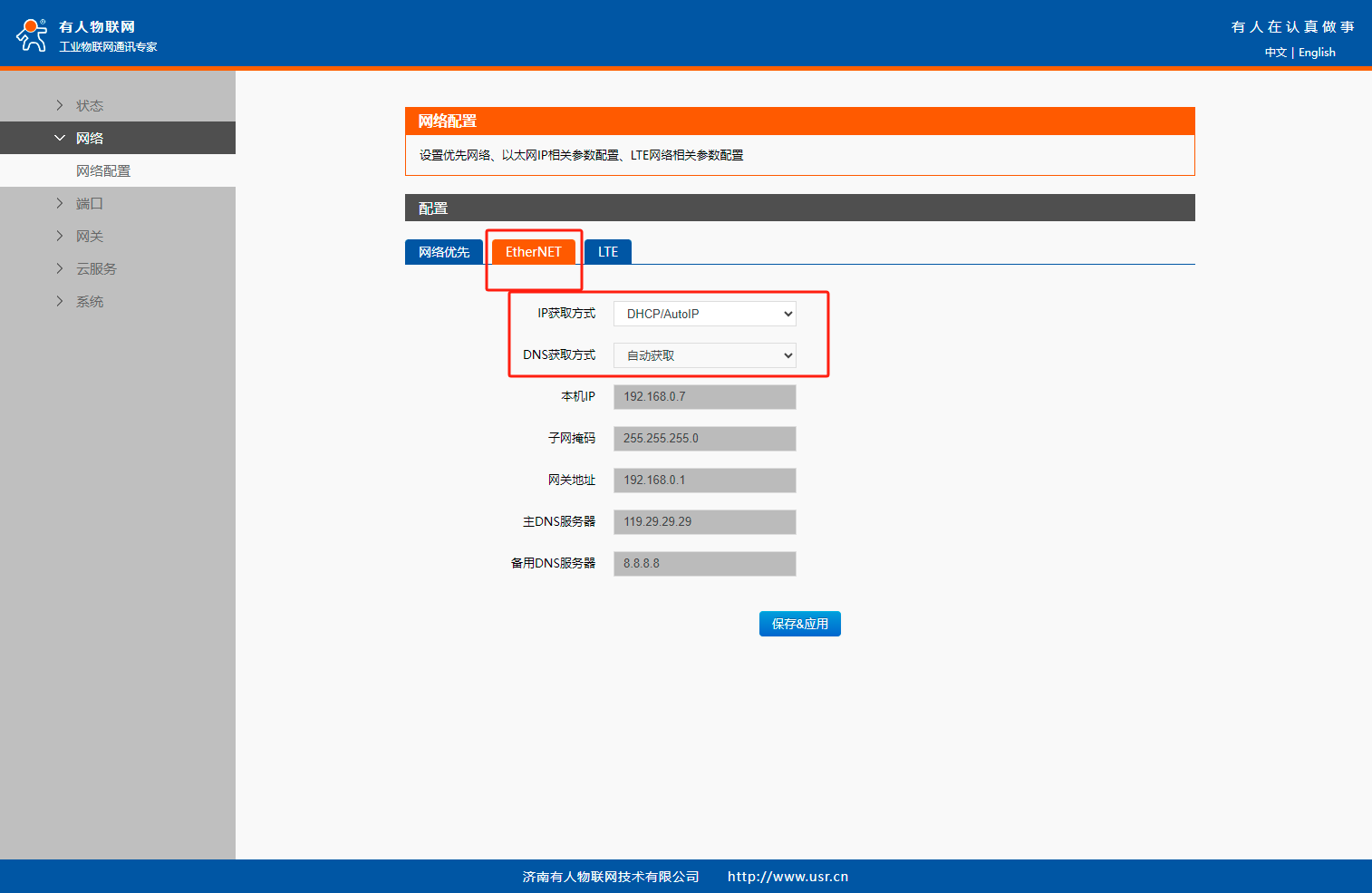

IP选择DHCP,用户可以根据自己实际情况选择动态IP或者修改静态IP信息。

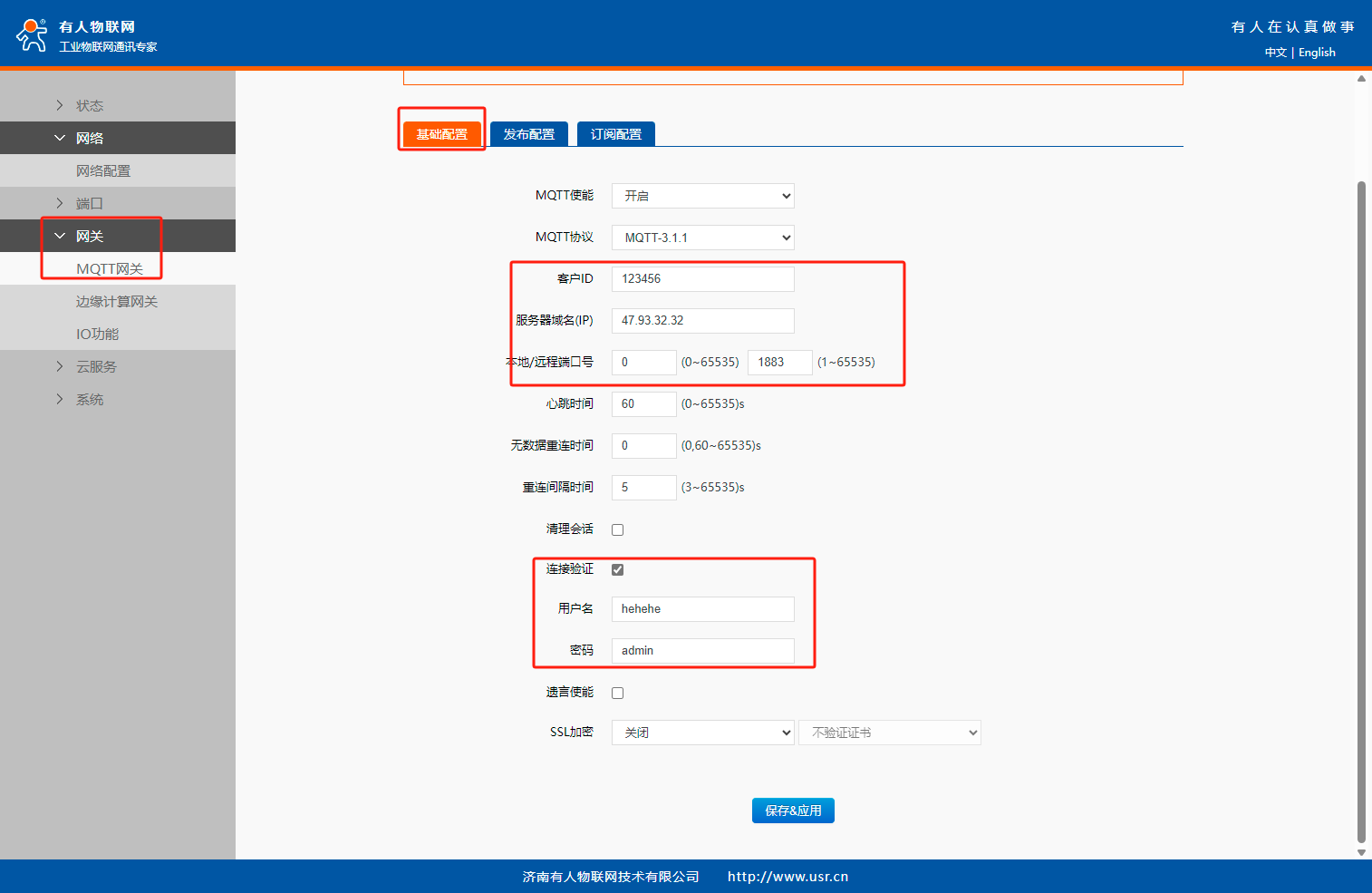

网关---MQTT网关---基础配置，配置MQTT服务器和端口号，设置连接验证信息

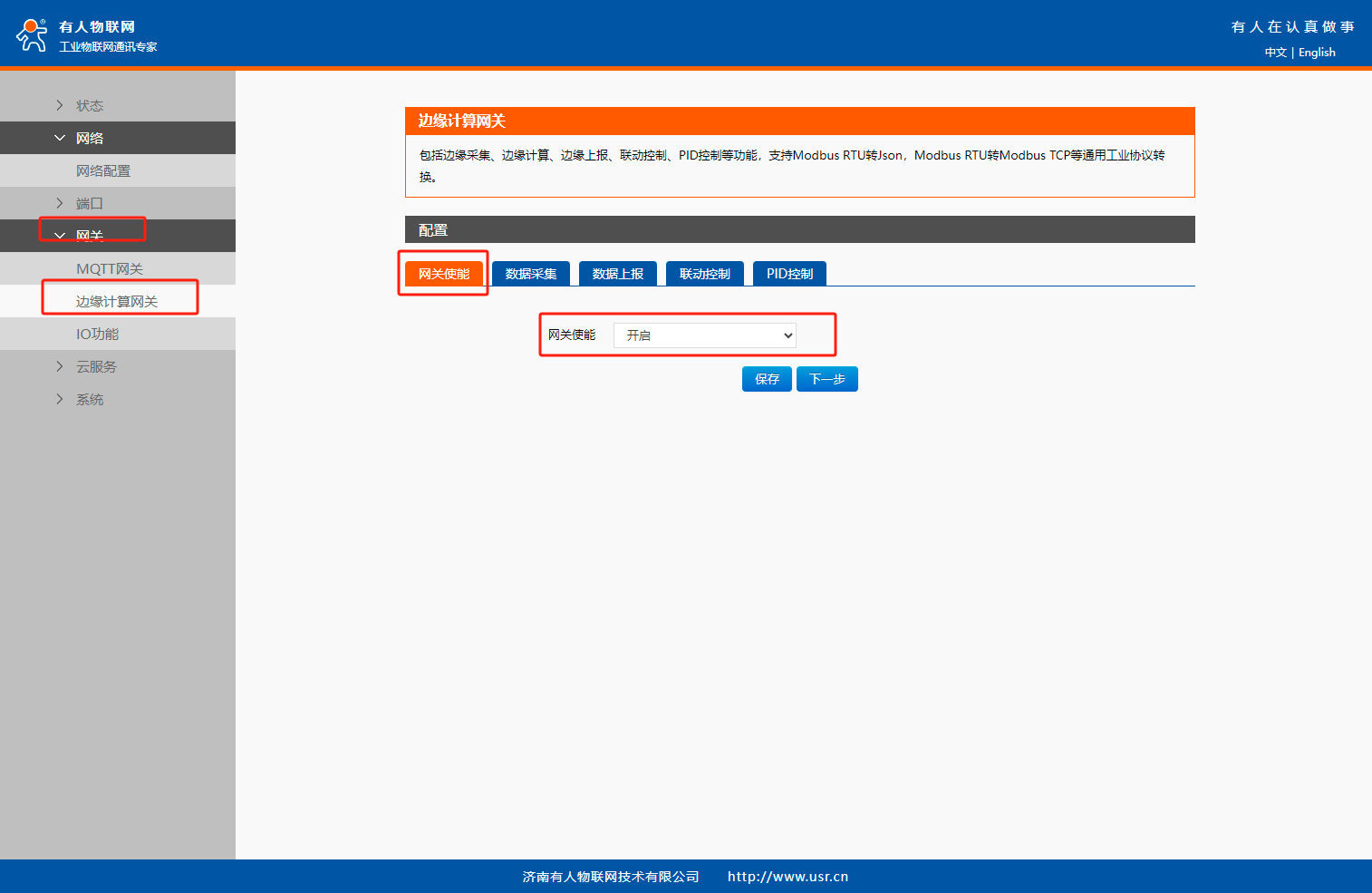

网关---边缘计算网关，启用网关使能

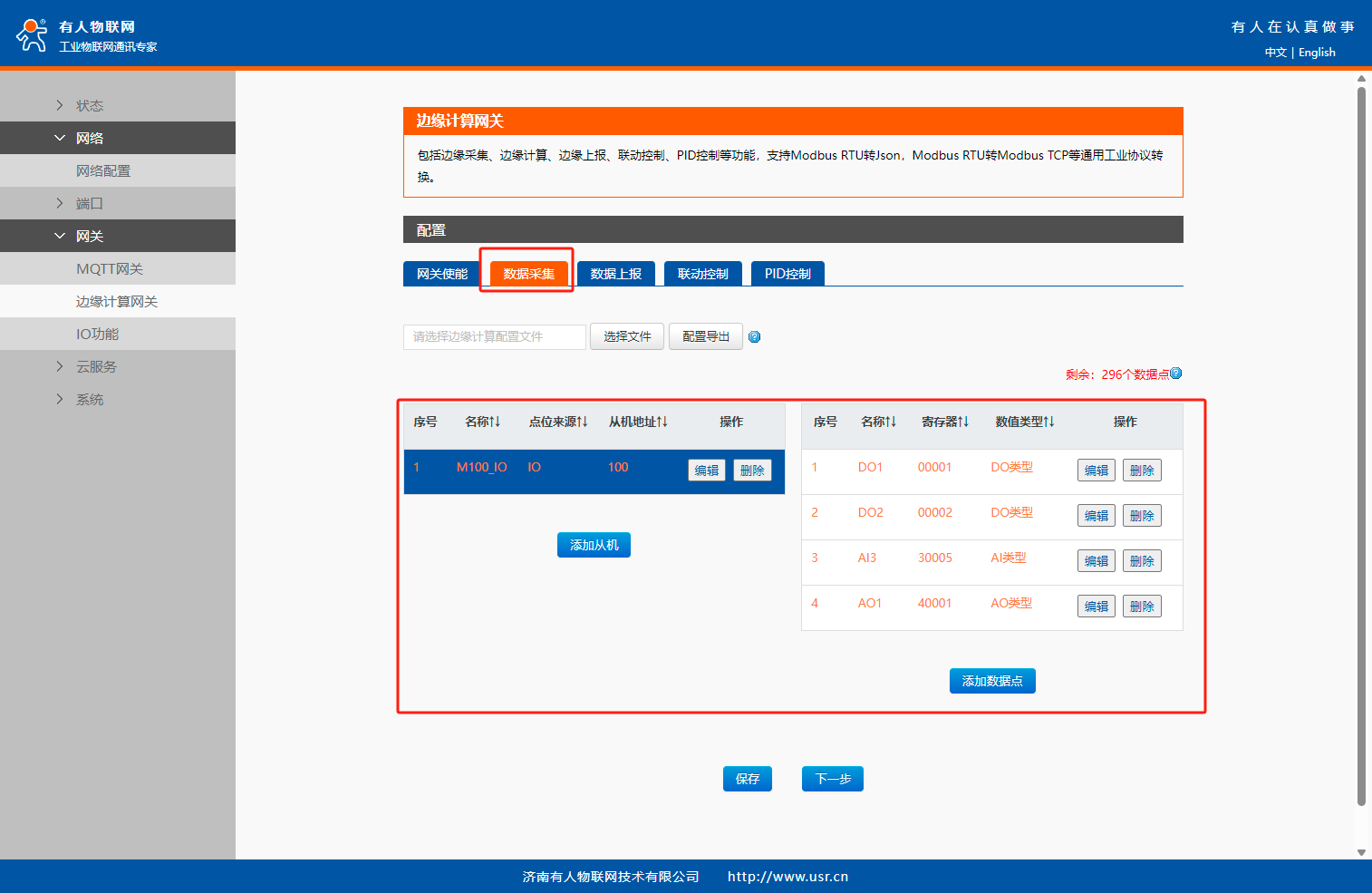

添加M100主机的DO信息和拓展机的AI3和AO1的点位信息

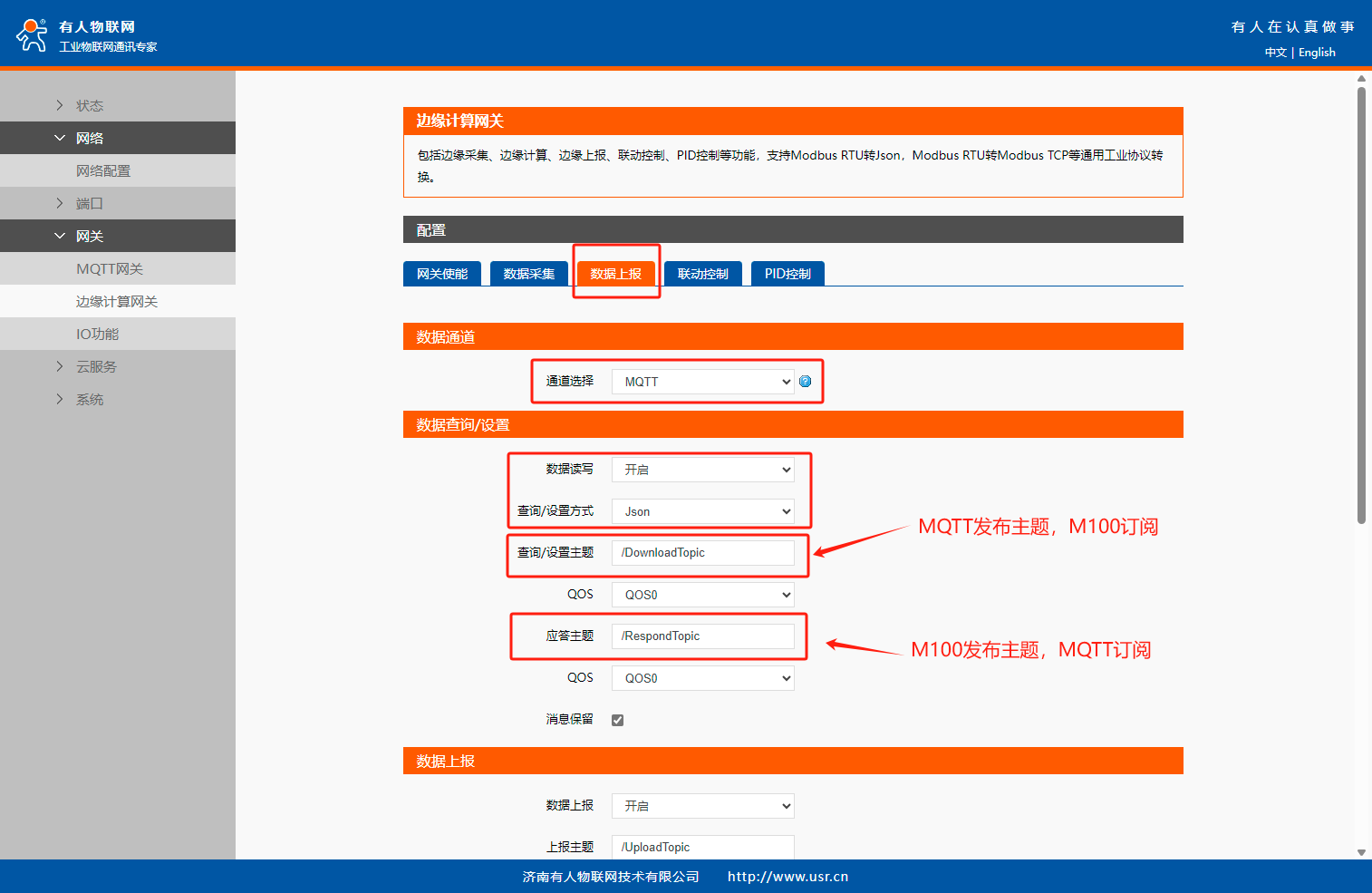

网关---边缘计算网关---数据上报，设置MQTT数据上报通道，选择Json查询设置方式，设置订阅和发布主题

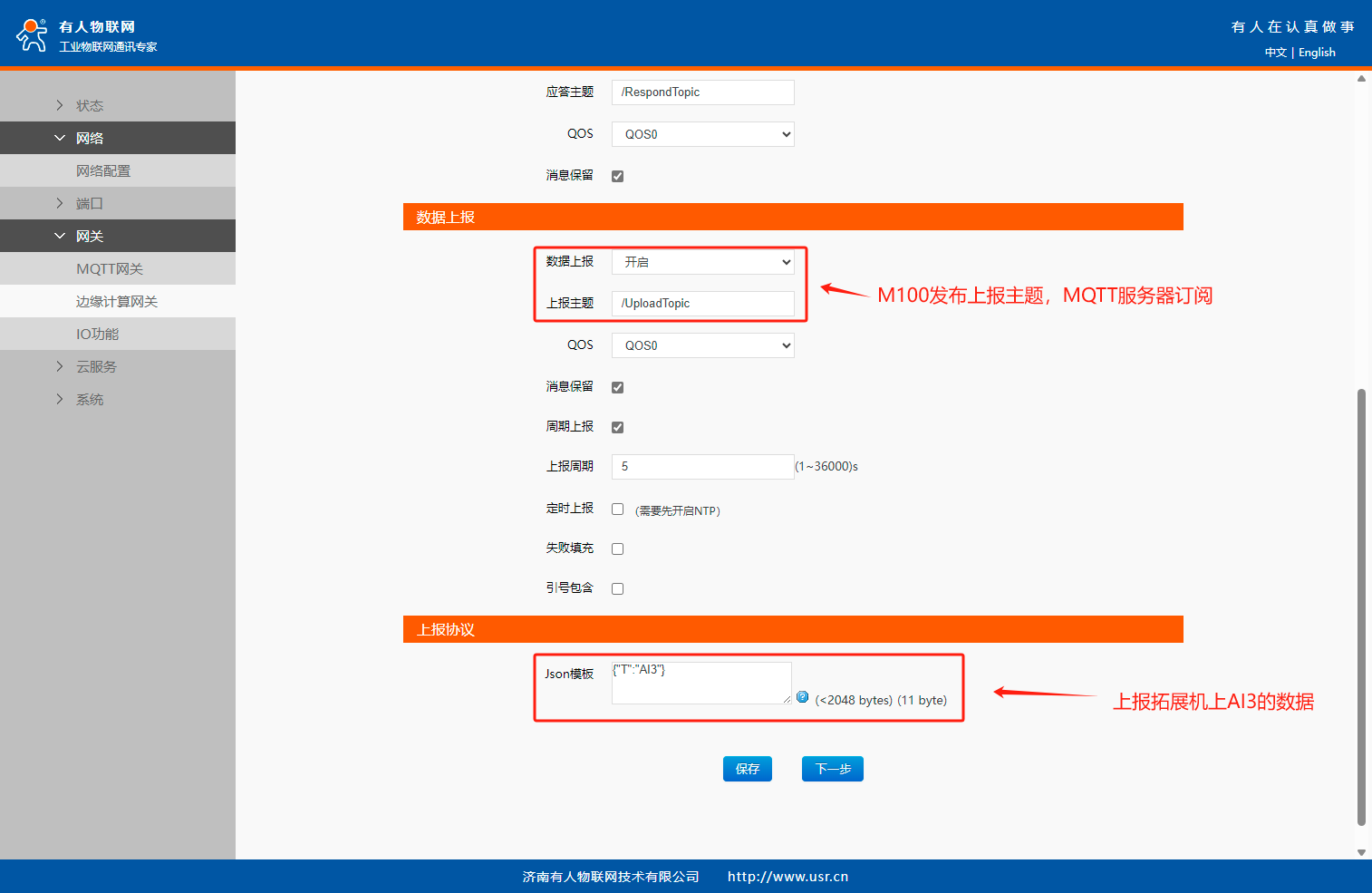

设置数据上报主题和数据上报的协议，本例中仅上报AI3采集到的模拟量数据

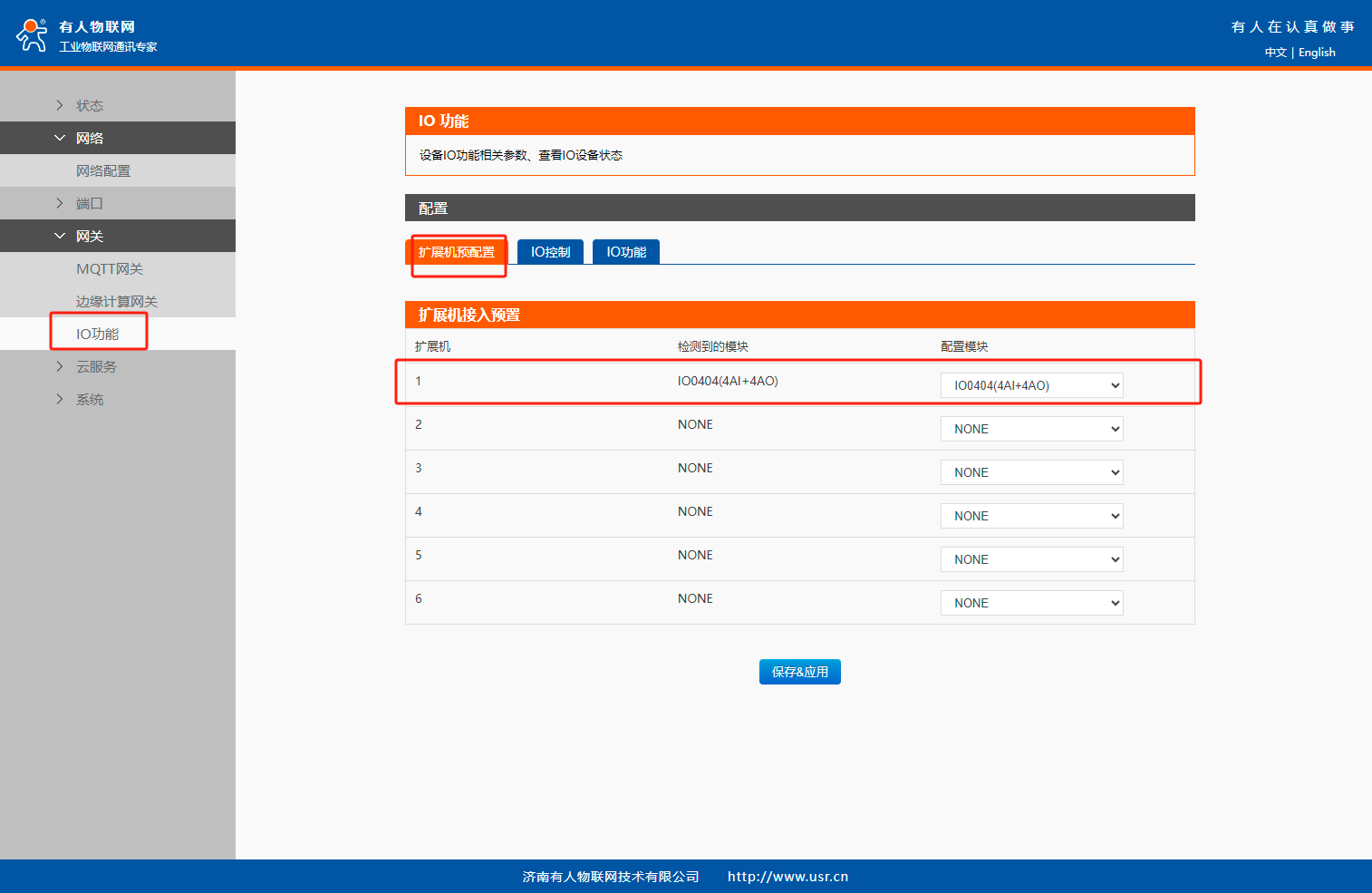

网关---IO功能---拓展机预配置，选择拓展及类型

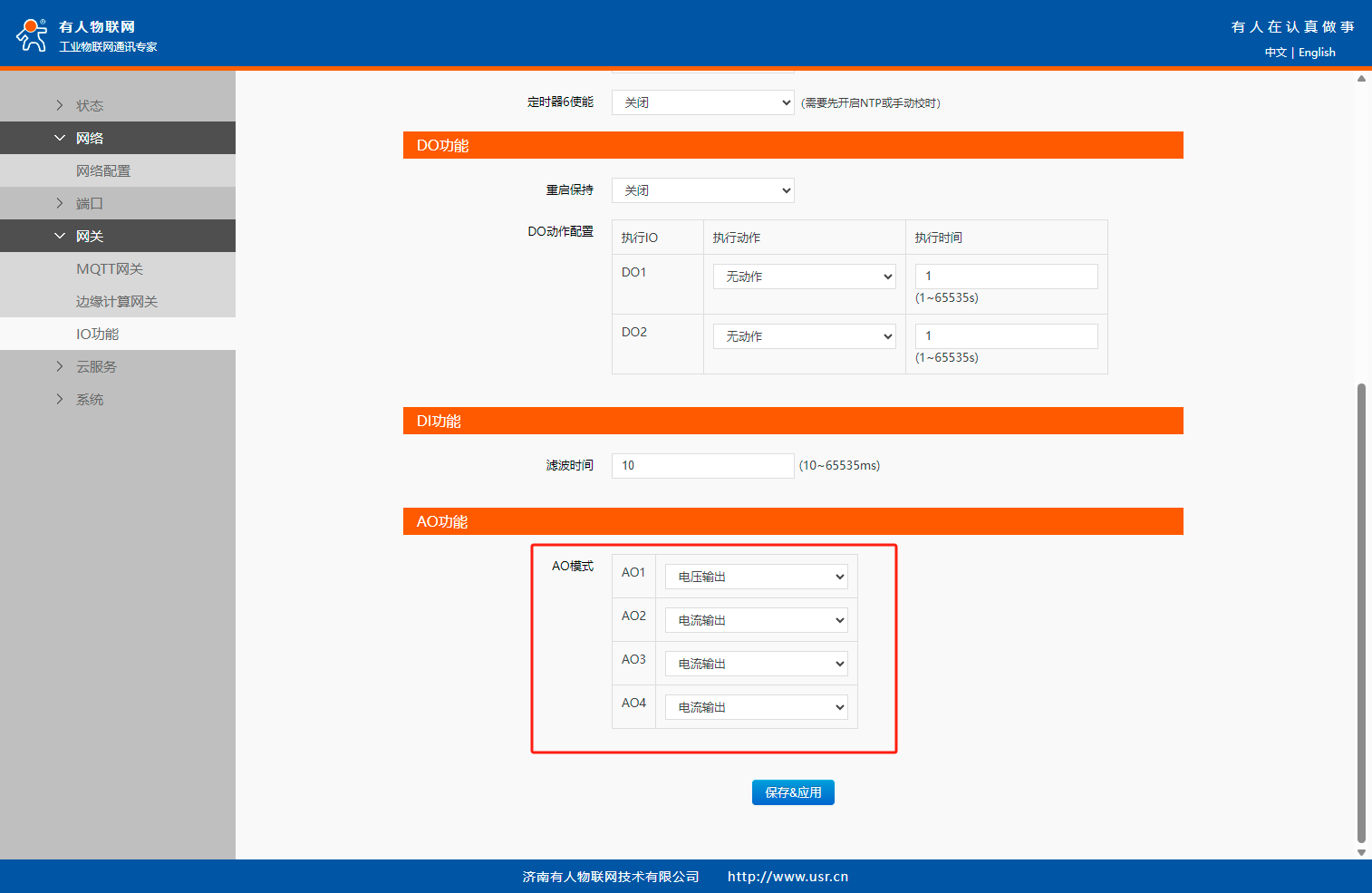

网关---IO功能---IO功能设置AO1输出为0~10V，其余AO为4~20MA信号输出

保存应用重启设备。

2、MQTTX软件设置

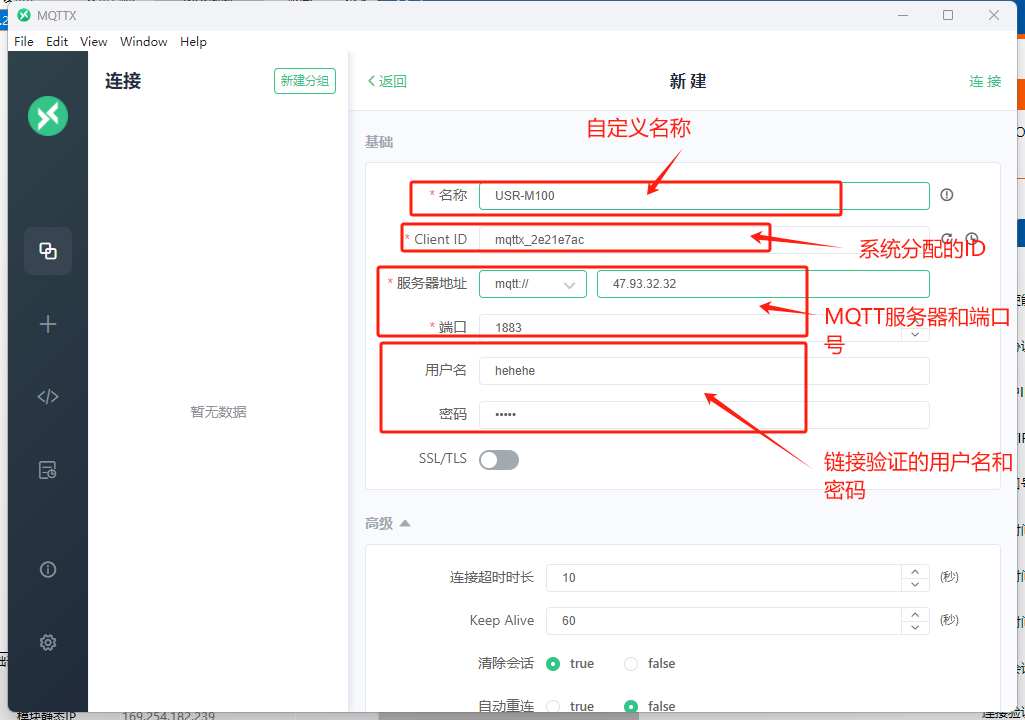

自定义名称，client ID和USR-M100的ID不能冲突，填入MQTT服务器信息以及连接验证的用户名和密码，点击右上角连接

四、功能调试

1、功能调试

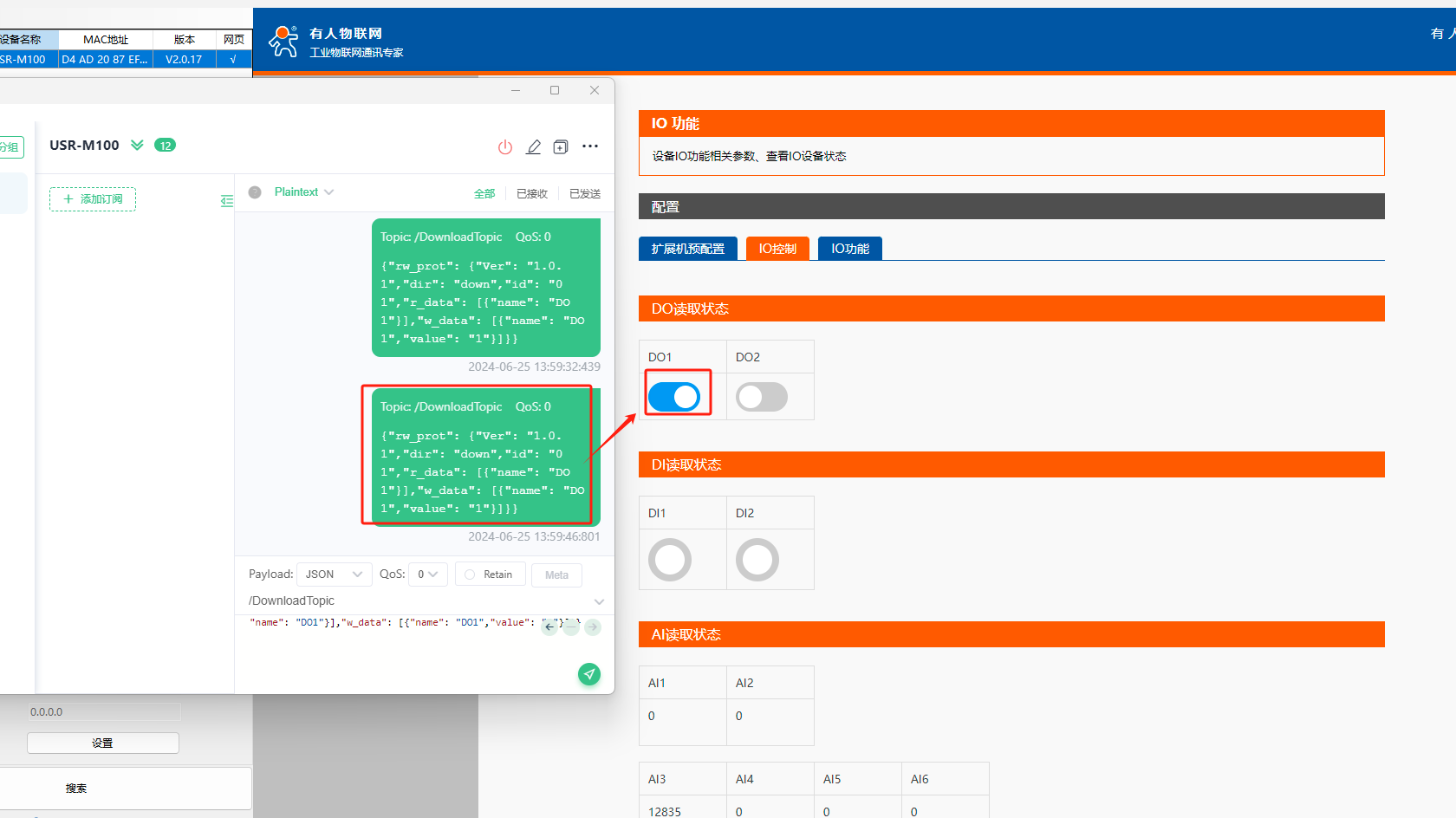

MQTTX下发控制DO动作吸合，注意主题

DO控制下发json格式数据：

{"rw_prot": {"Ver": "1.0.1","dir": "down","id": "01","r_data": [{"name": "DO1"}],"w_data": [{"name": "DO1","value": "1"}]}}

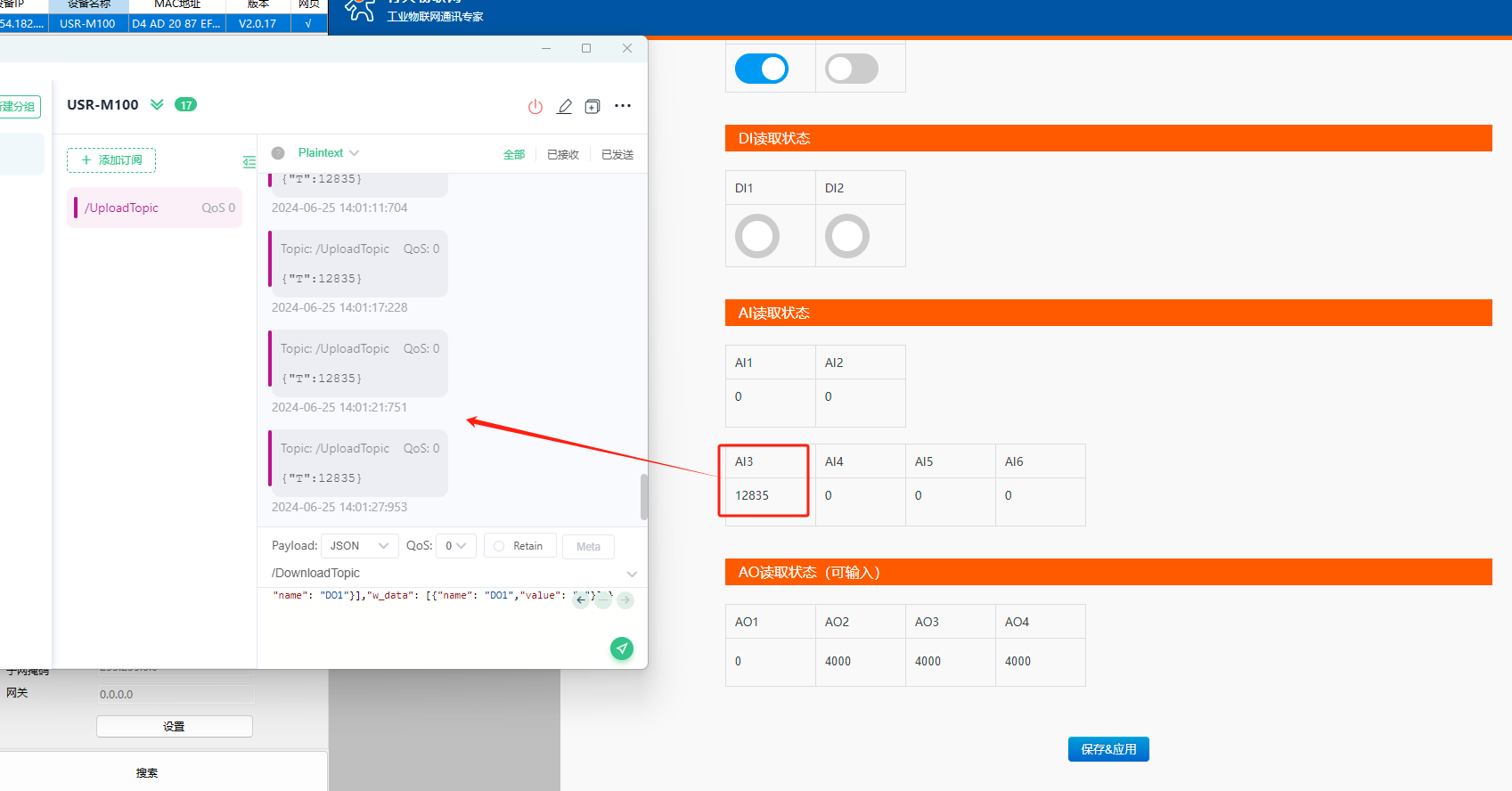

添加订阅主题，订阅上M100的上报主题

MQTTX会按照上面在边缘计算功能中设置的JOSN模板接收到AI3状态的数据。

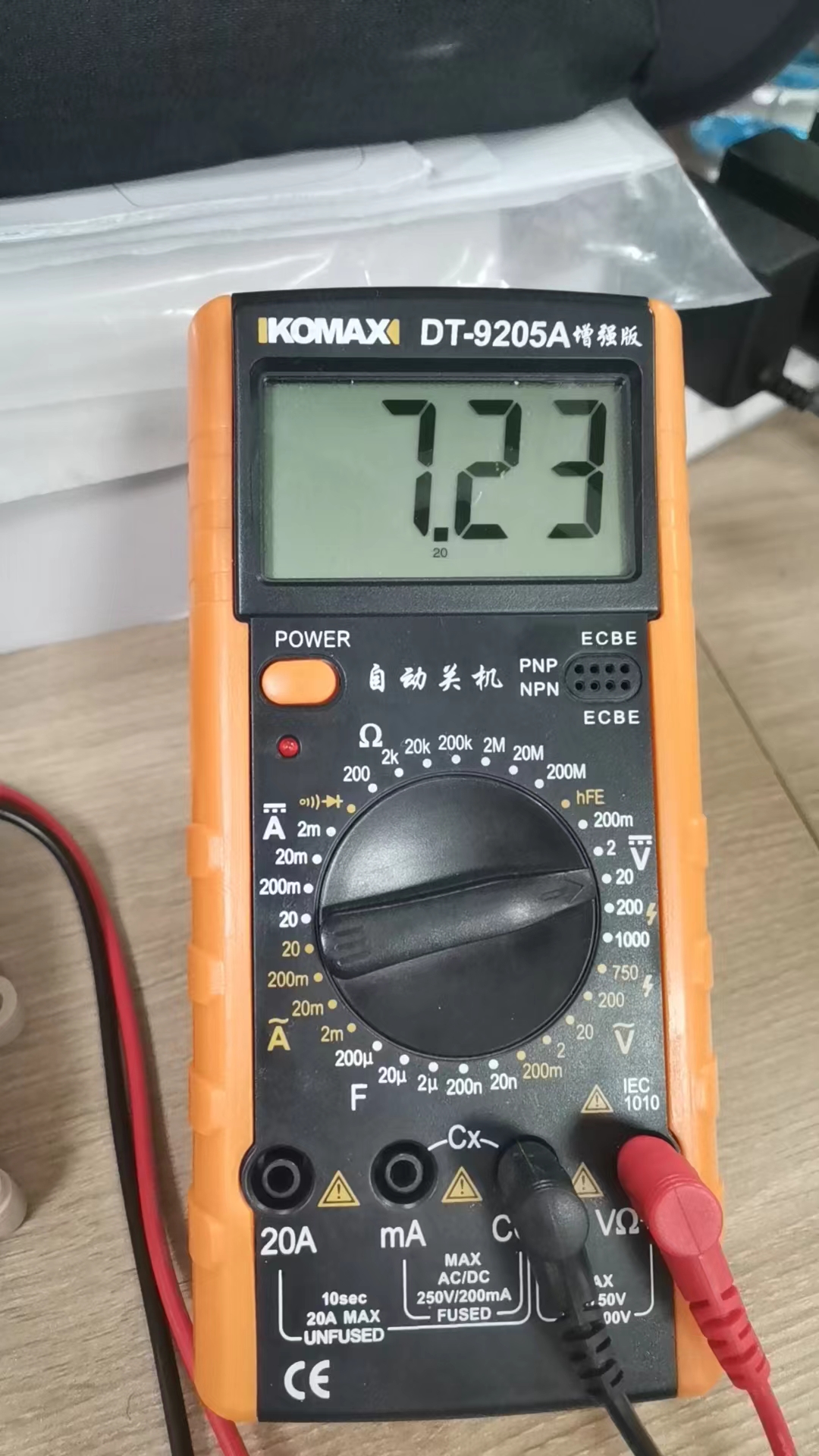

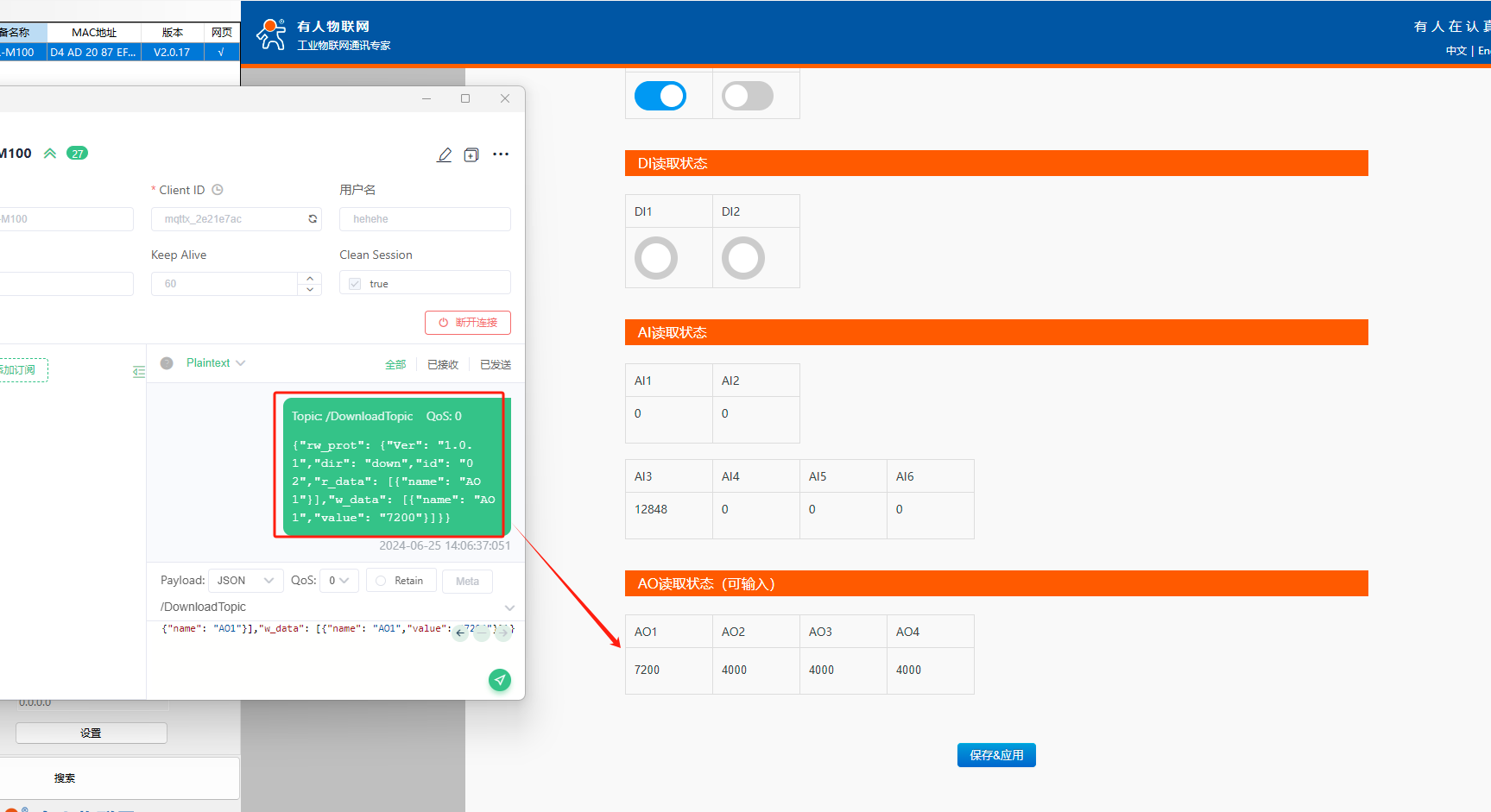

MQTTX下发控制AO输出电压模拟量

AO控制下发json格式数据：

{"rw_prot": {"Ver": "1.0.1","dir": "down","id": "02","r_data": [{"name": "AO1"}],"w_data": [{"name": "AO1","value": "7200"}]}}

注意：AO允许误差电流0.2ma以内，电压0.1V以内 。

编写人：尹丛欣 编写日期：2024-06-25

审核人：尹丛欣 审核日期：2024-06-25

订正版本：V1.0 订正内容：初稿
