一、资料下载
USR-DR404 说明书官网下载链接：https://www.usr.cn/Download/895.html
USR-DR404 规格书官网下载链接：https://www.usr.cn/Download/829.html
USR-DR404 AT指令集官网下载链接：https://www.usr.cn/Download/1056.html
虚拟串口调试助手软件V3官网下载链接：https://www.usr.cn/Download/31.html
网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR404 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
外网路由器 1个
超五类网线 1根
笔记本电脑 1台
2、硬件连接
USR-DR404的485串口接USB-RS485串口线到电脑USB口，网线插入外网路由器,然后产品接12V电源适配器上电。
电脑打开设置软件。
3、查看端口号

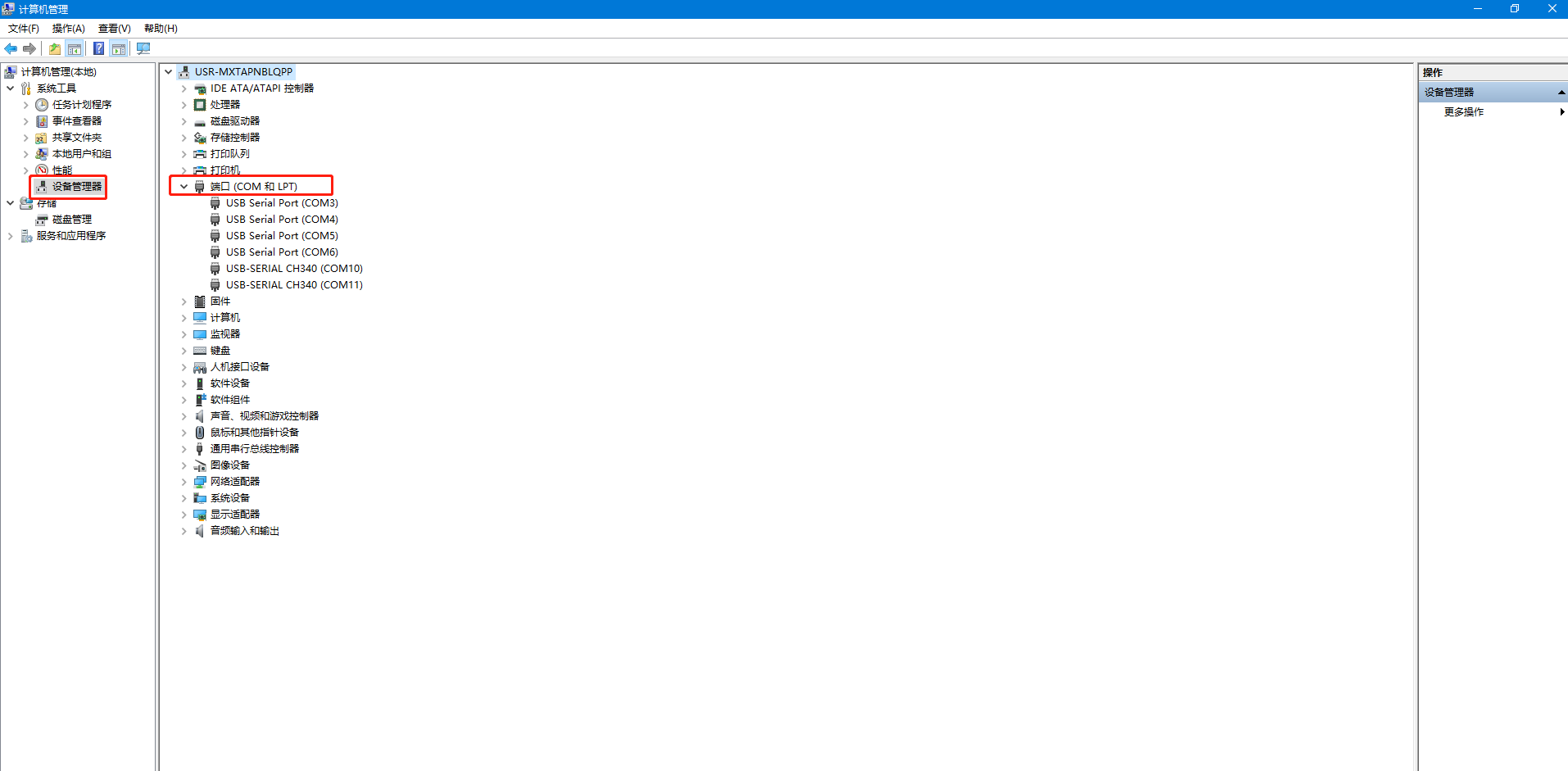

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR的USB-RS232串口线COM口号，COM4。
三、有人云参数设置
1、登录有人云账号

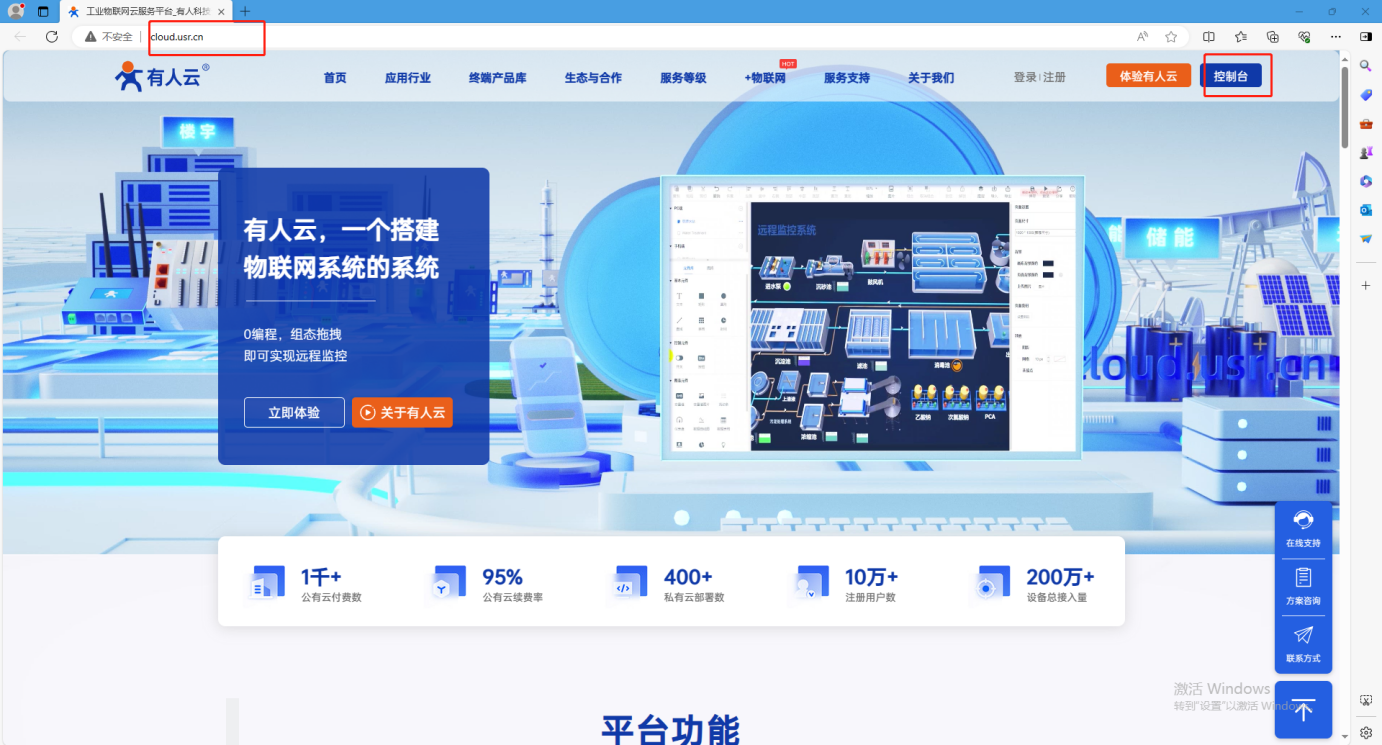

www.usr.cn 点击有人云跳转到登录页面。
2、添加USR设备

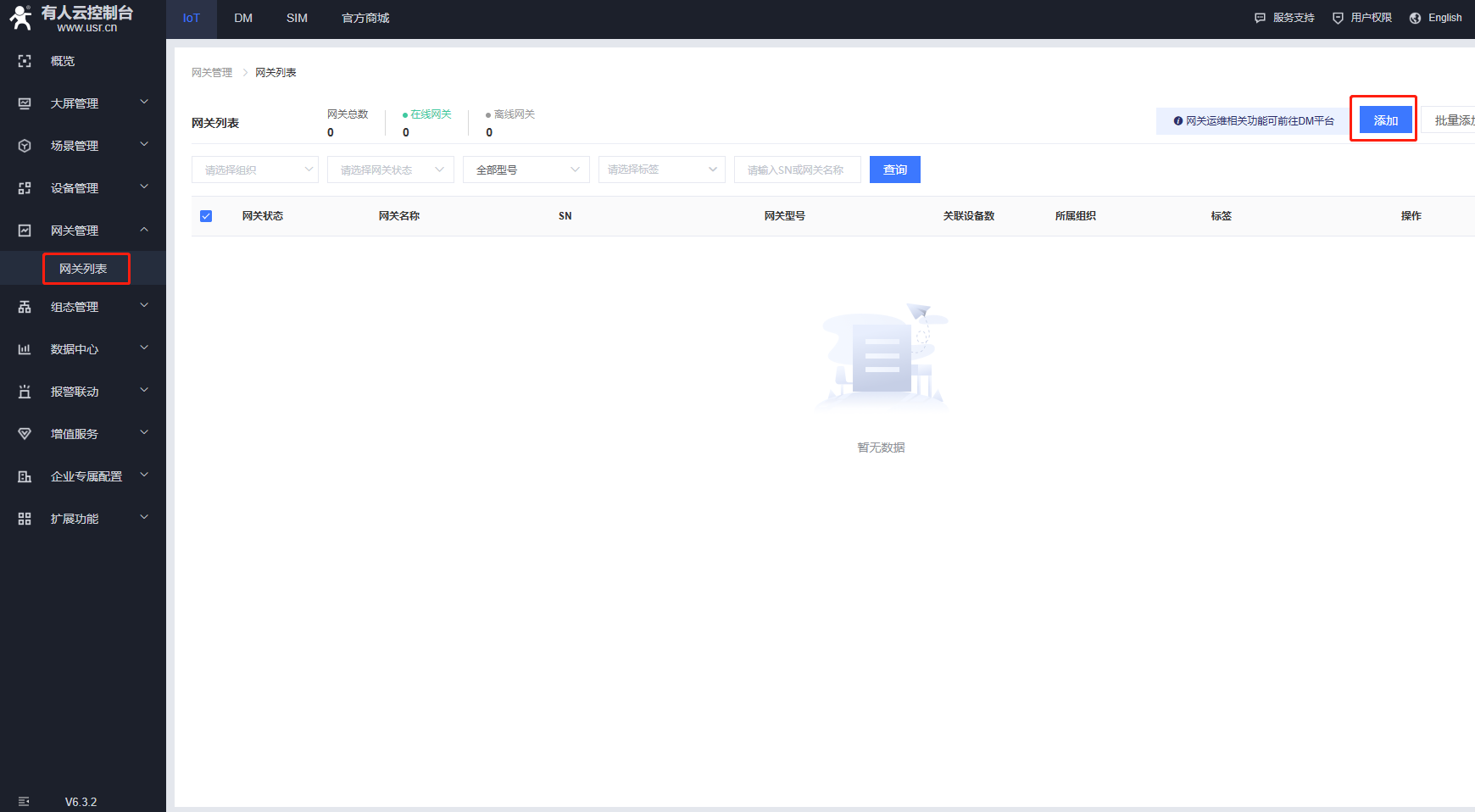

（1）点击网关管理，网关列表，点击添加，点击单个添加。

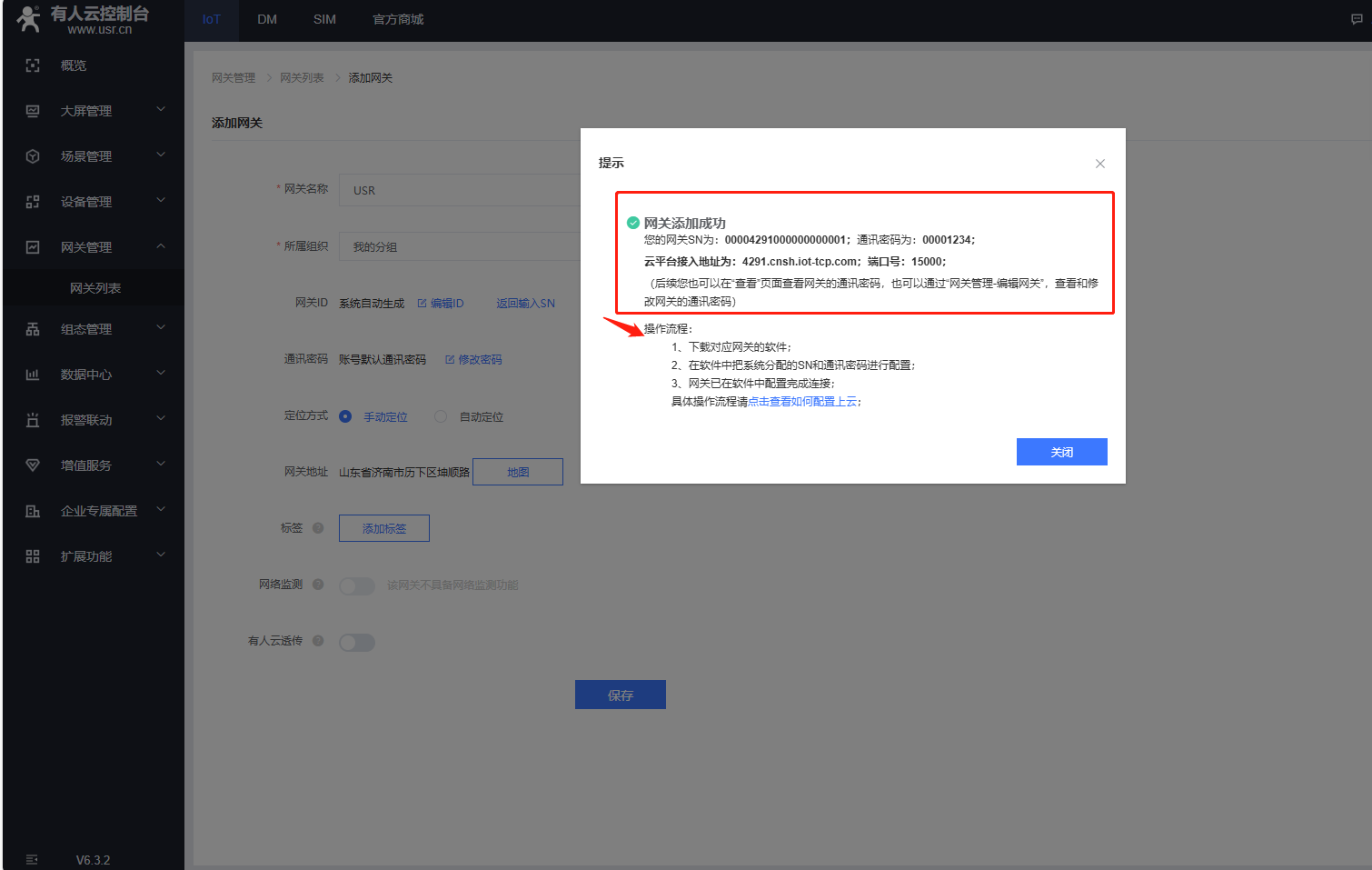

（2）USR不支持SN添加有人云的产品，在有人云添加网关的时候，点击SN不支持点这里，自动生成ID和密码，有人云透传需要关闭，最后点击保存。

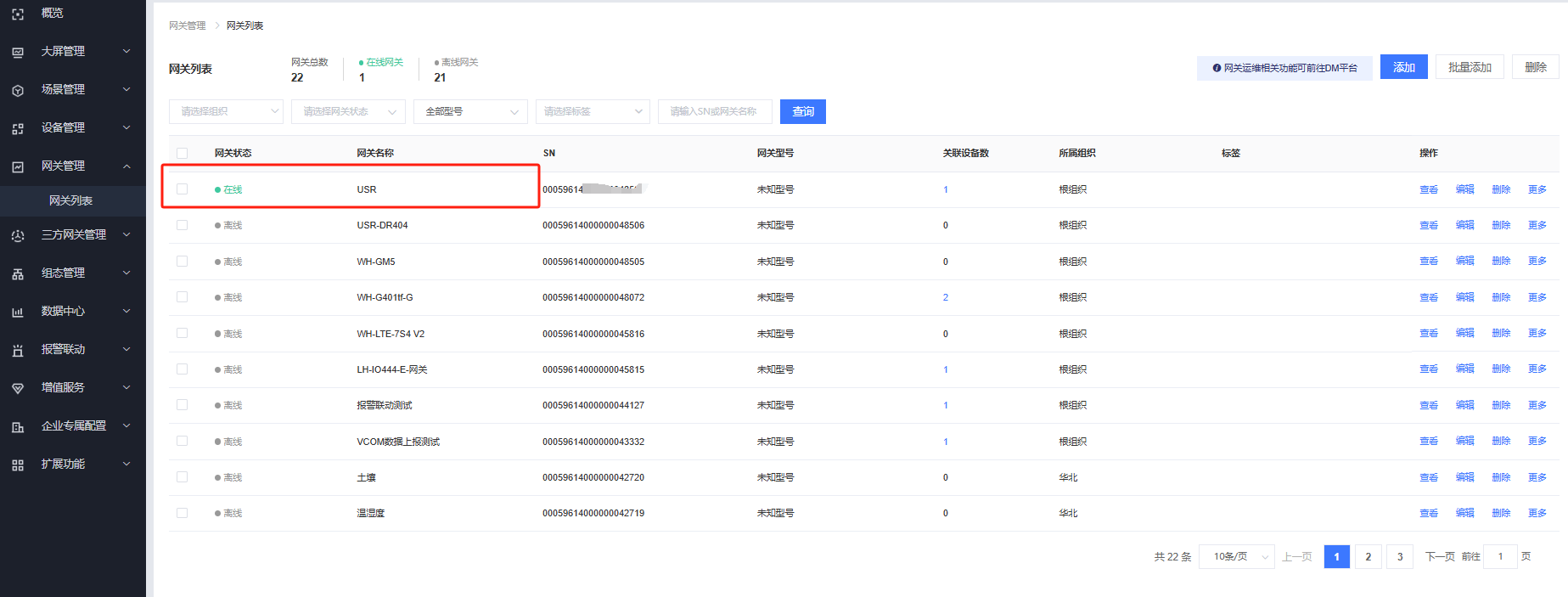

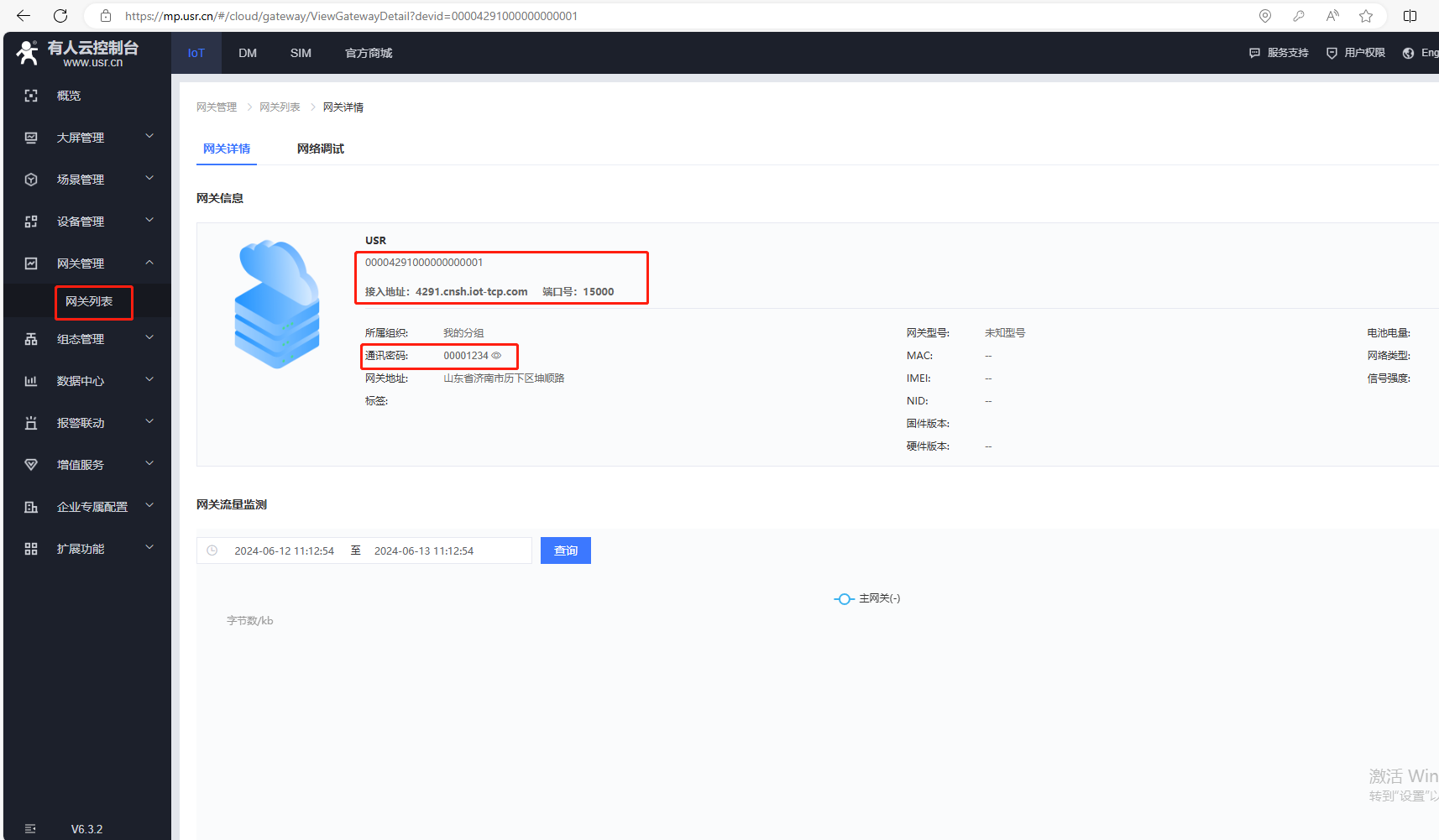

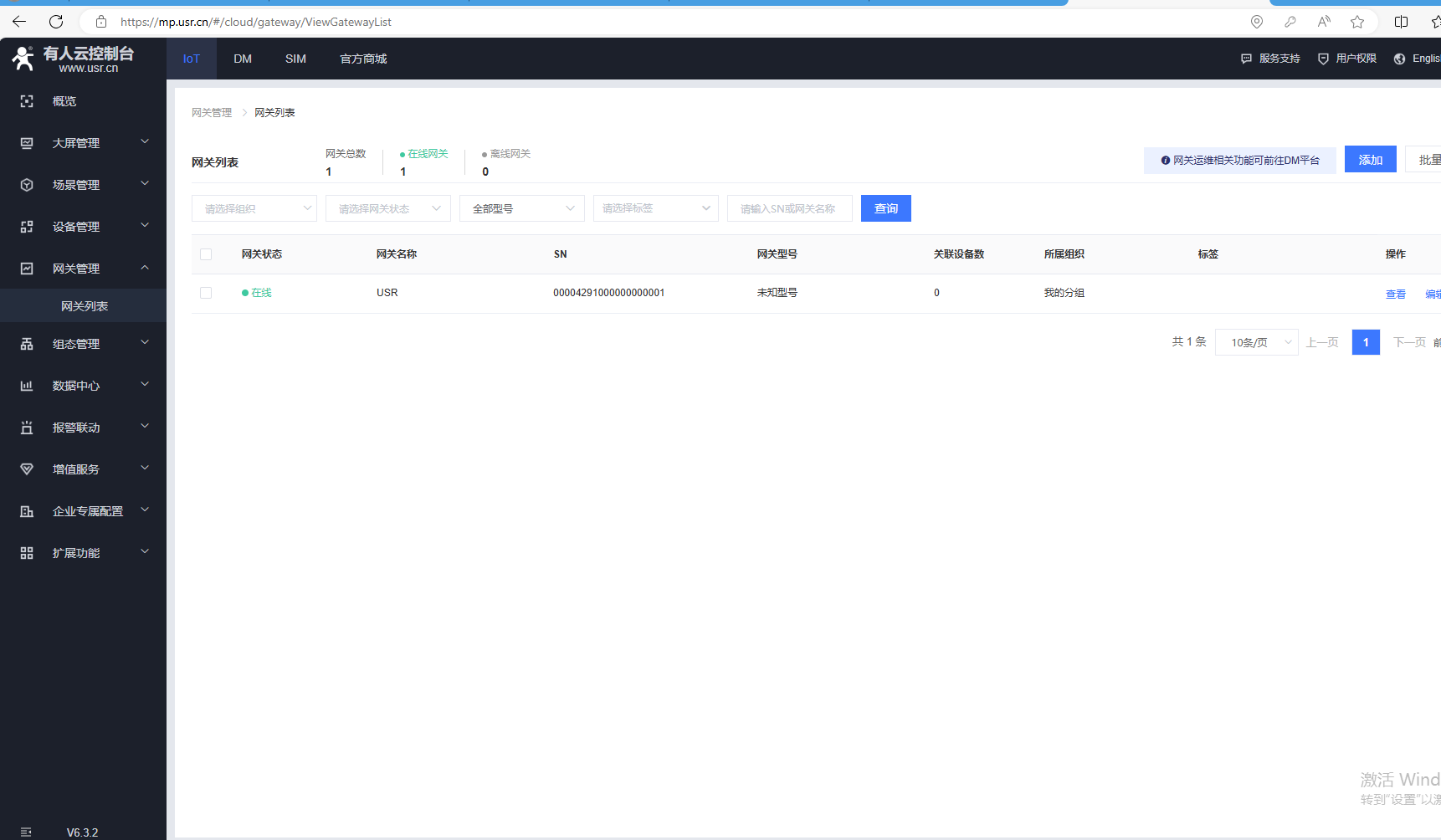

（3）添加完成，返回网关列表。
（4）添加设备，点击设备管理，点击设备列表，点击添加设备。

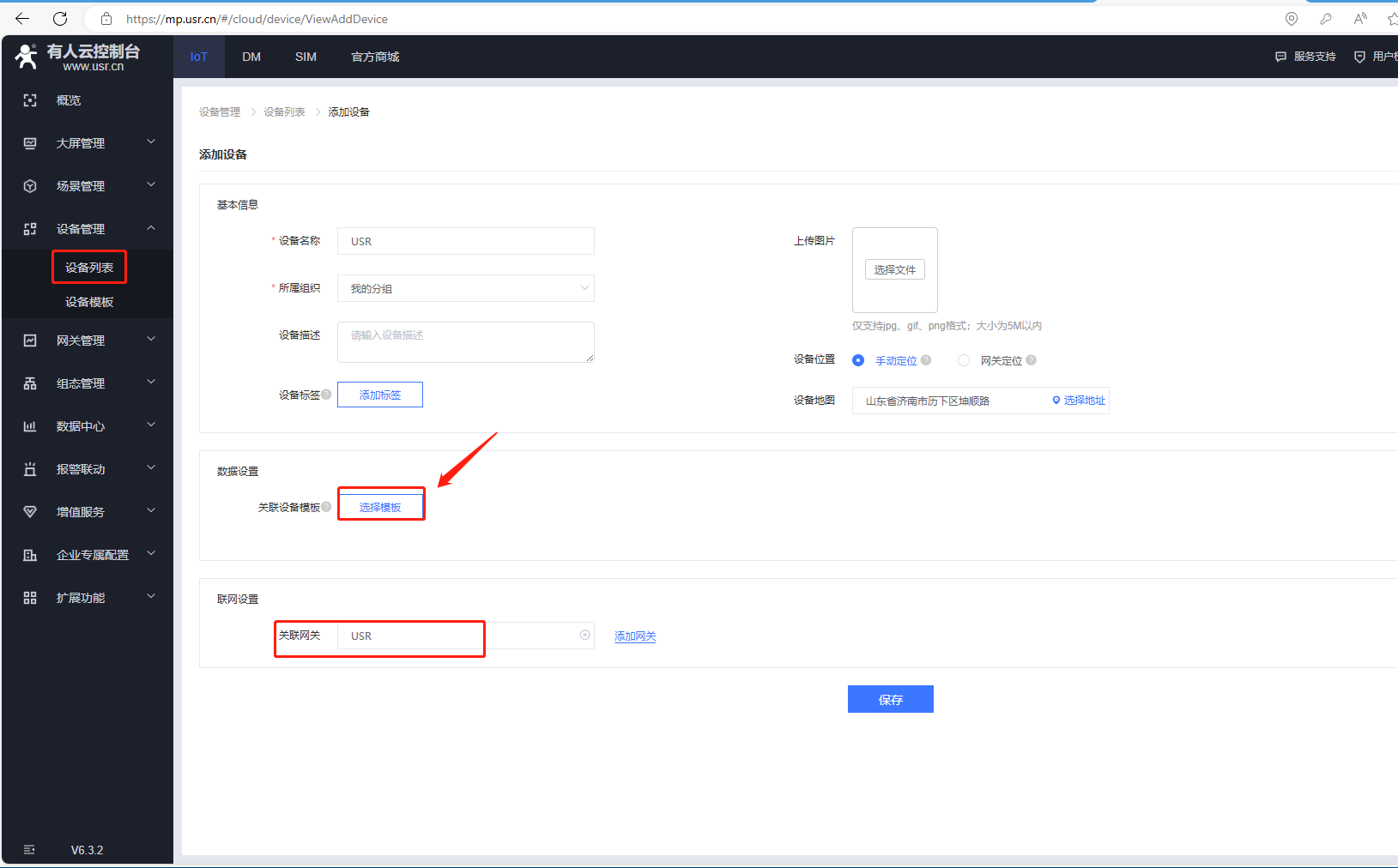

（5）添加模板，输入设备名称，点击选择模板。

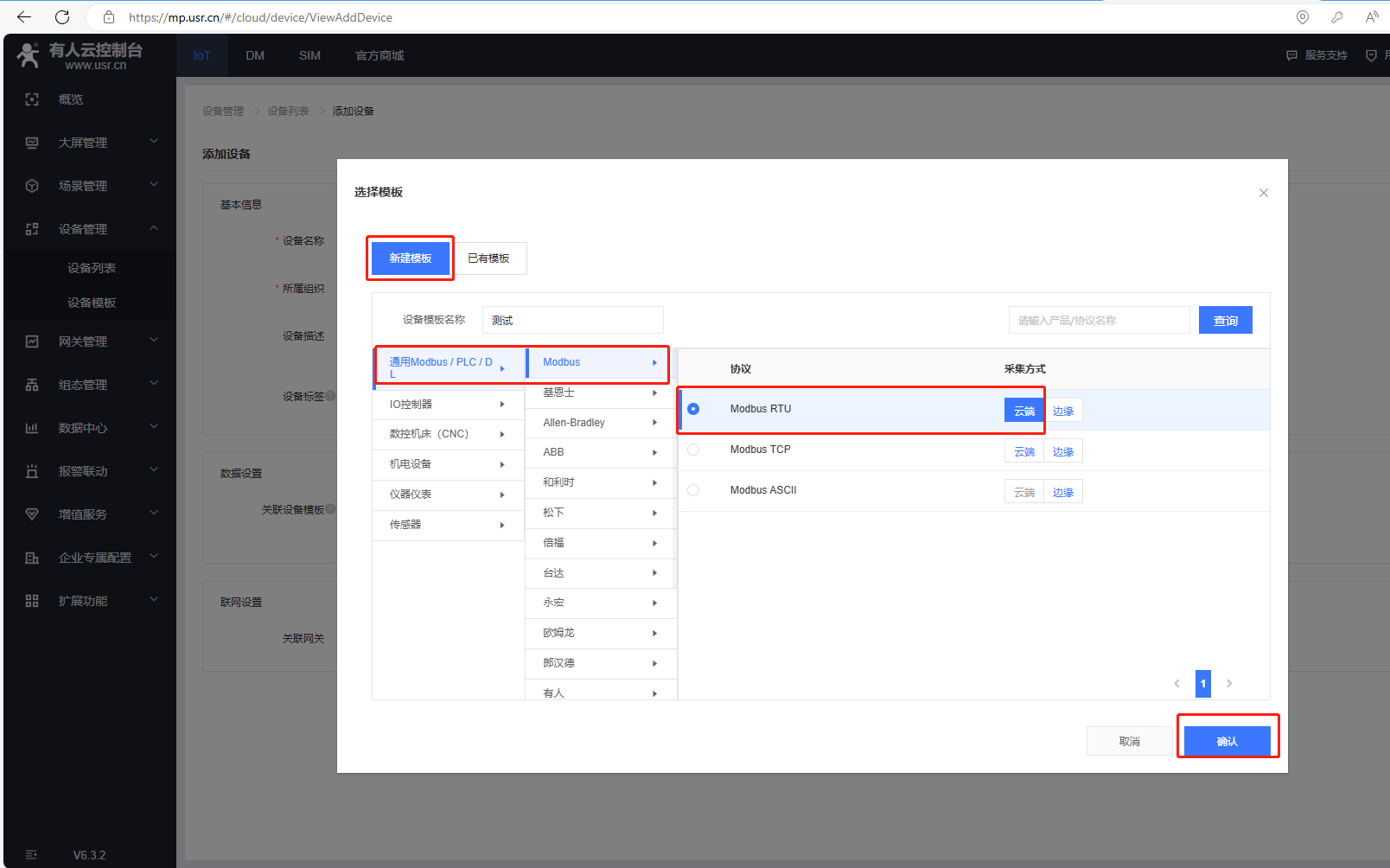

选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式云端，最后确认。

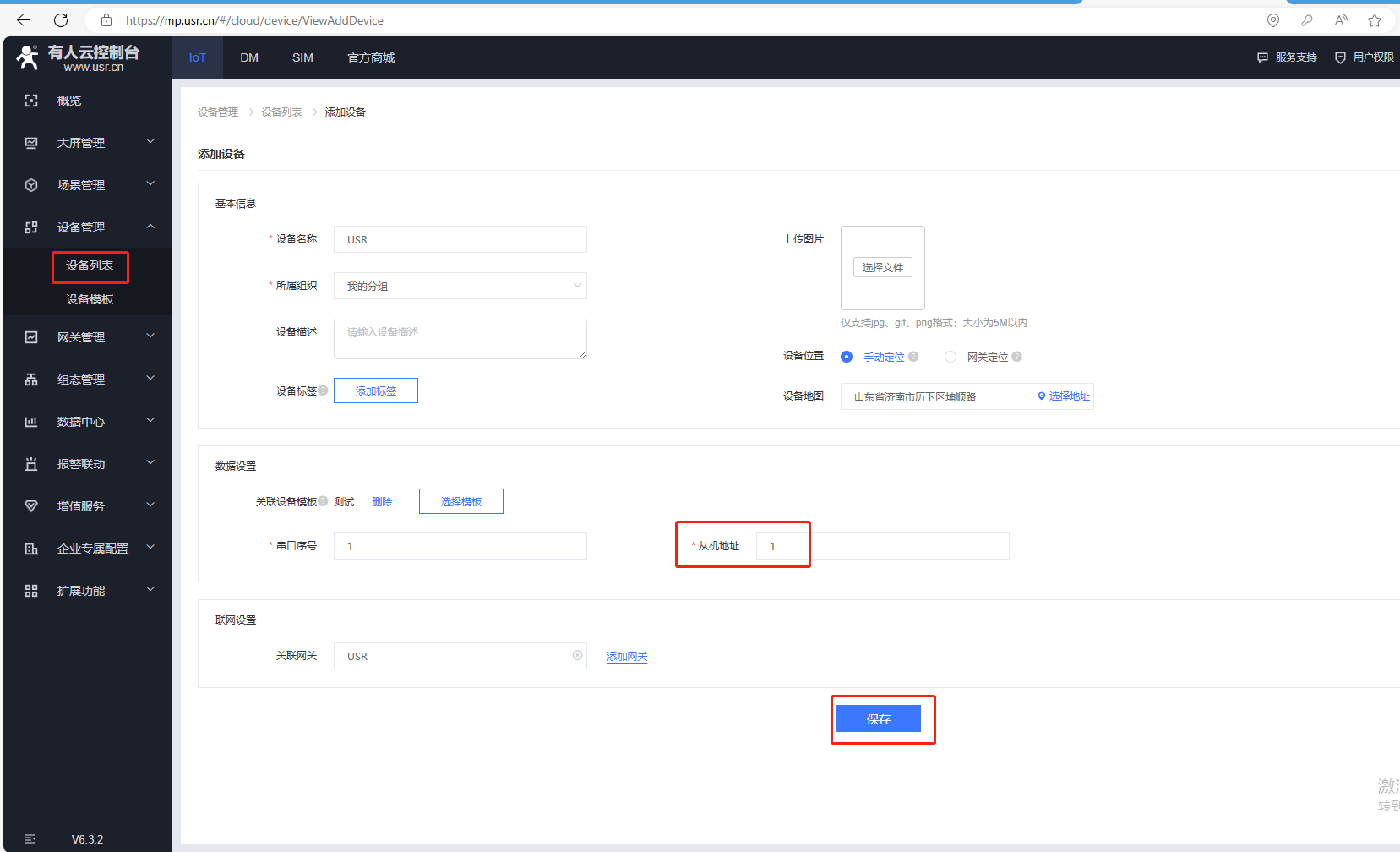

（6）添加从机，串口序号默认1，从机地址1（实际应用，填所接串口设备的十进制从机地址号）
联网设置，关联网关选择自身设备，USR-G780s，最后点击保存。

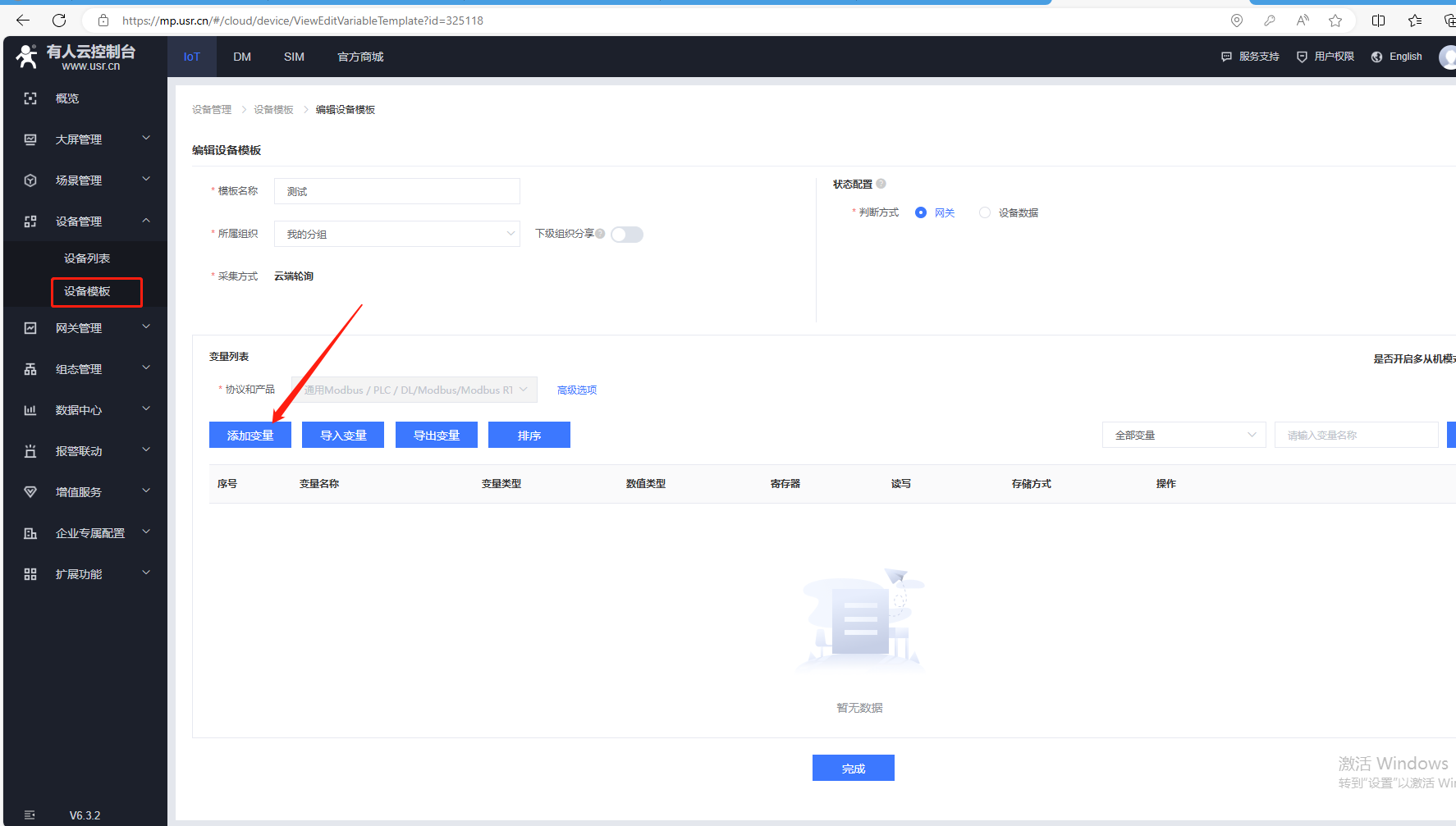

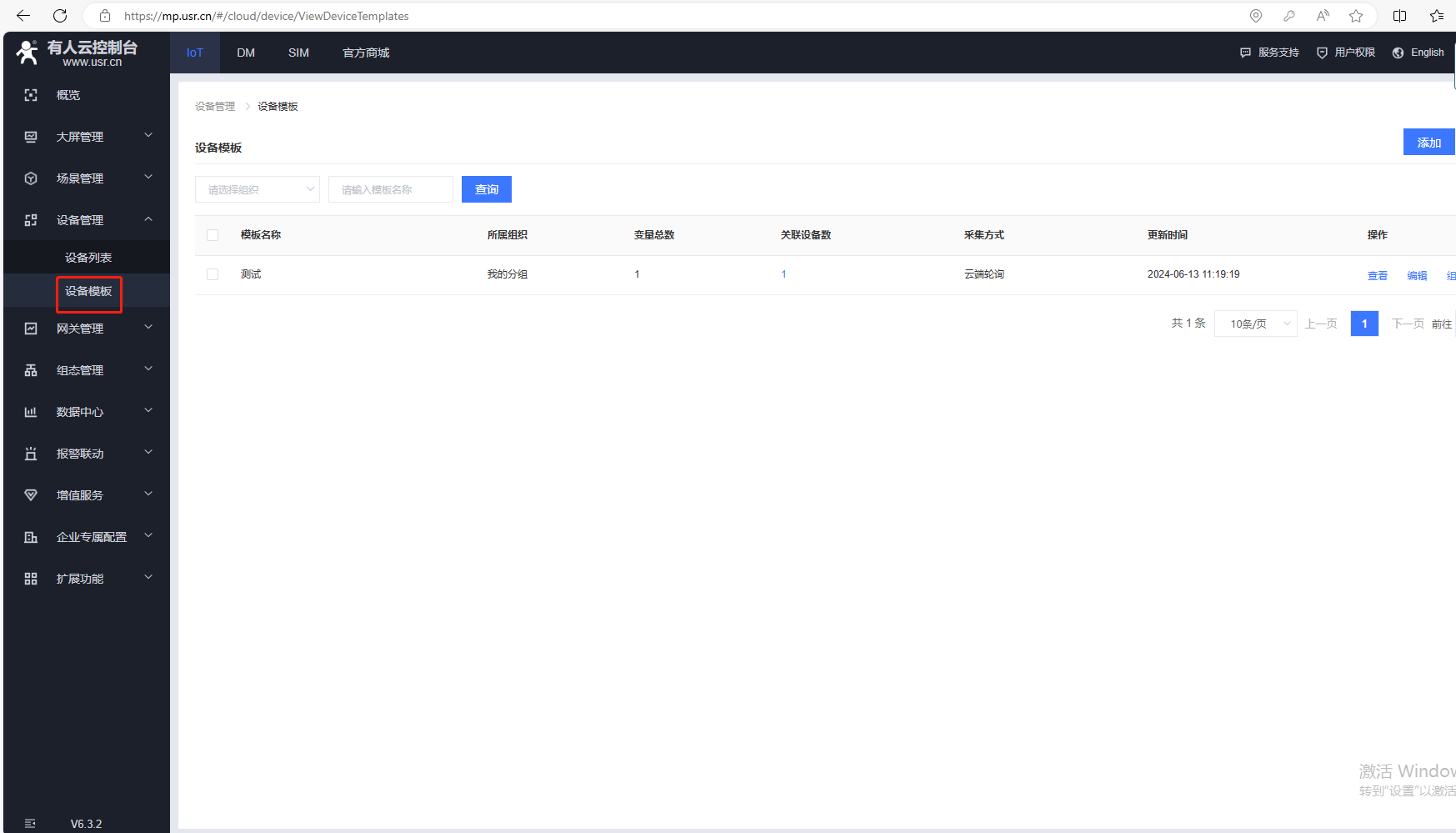

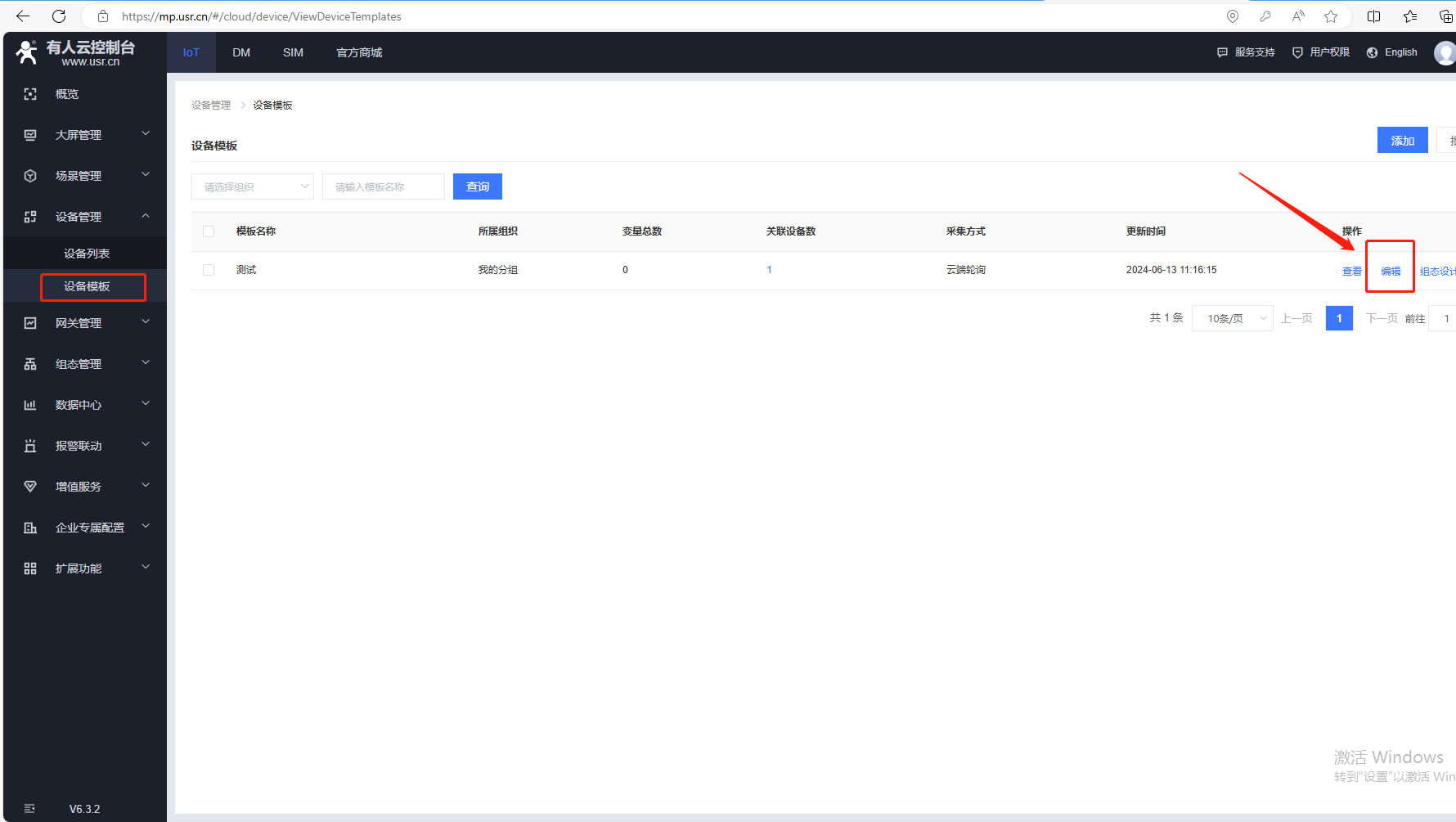

（7）添加变量，点击设备管理，点击设备模板，点击编辑。

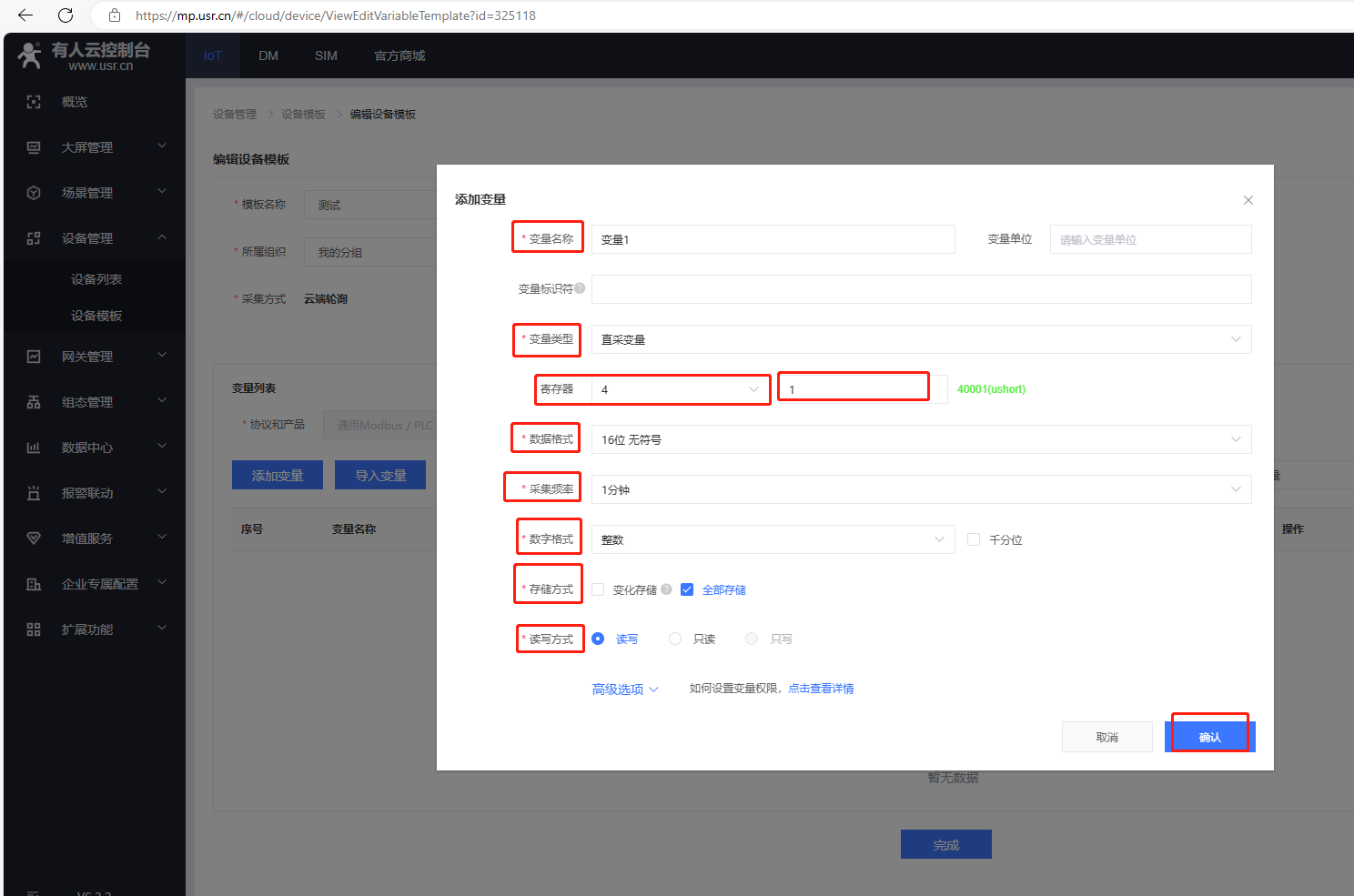

输入变量名称，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。
采集频率1分钟。

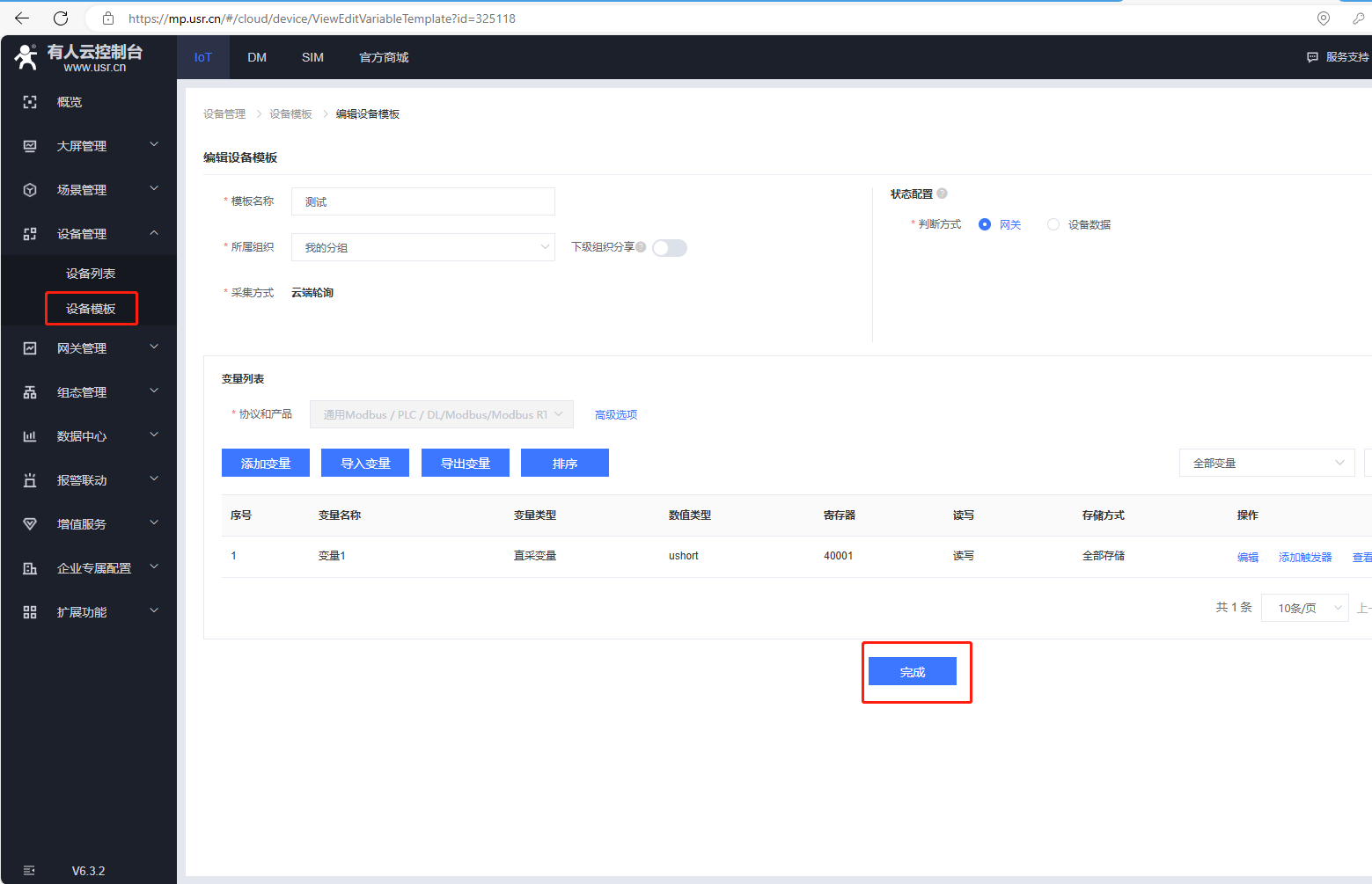

可以选择存储方式和读写方式，点击确认，最后点击完成。

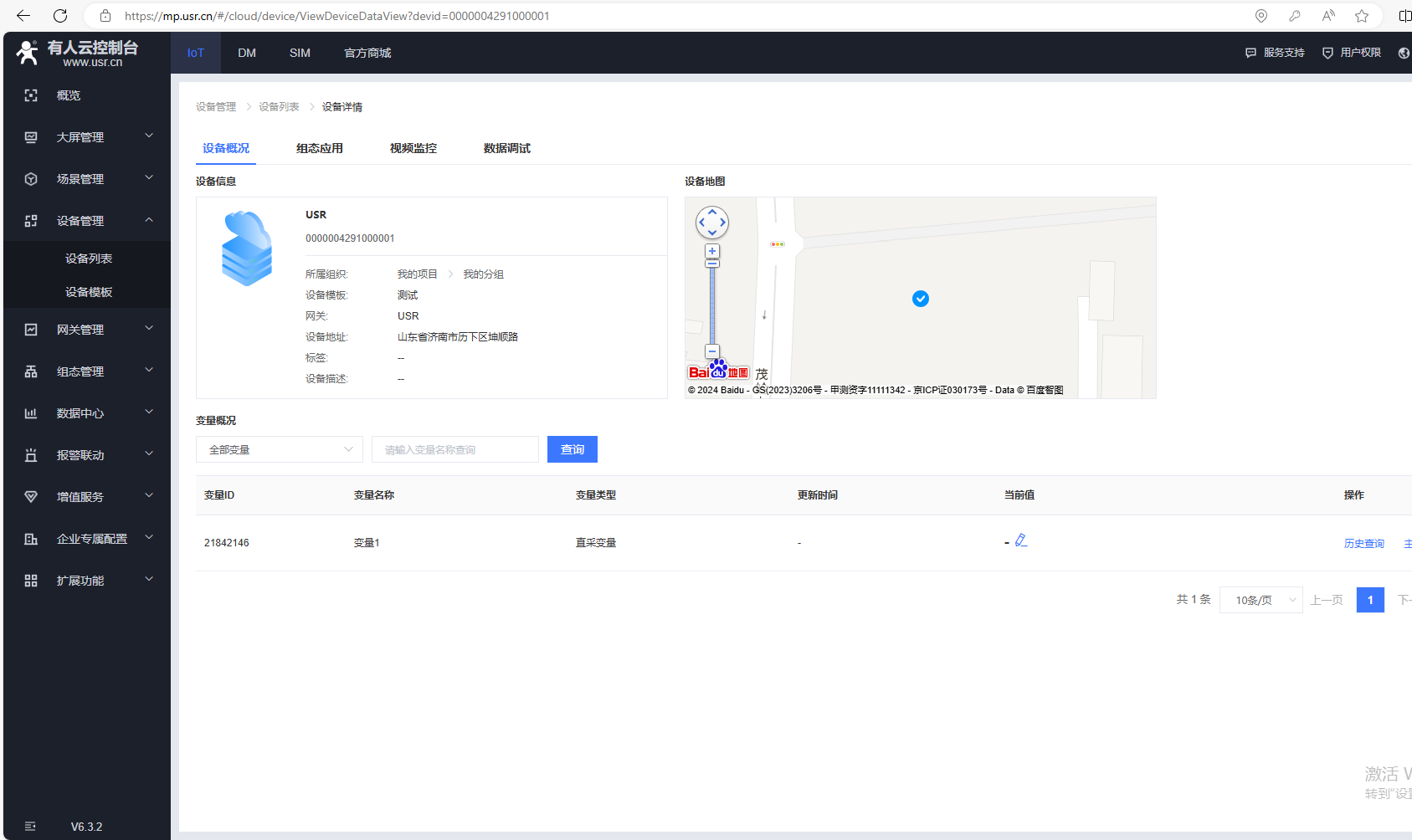

（8）返回设备列表，点击设备名称，可以去查看变量当前值。
四、产品参数设置
1、USR-DR404参数设置

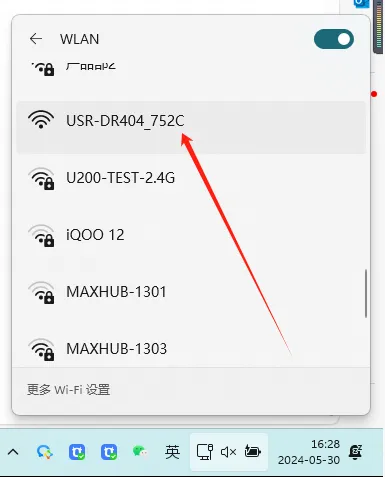

USR-DR404插上WIFI天线，接上12V电源，电脑右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，点击链接WIFI。

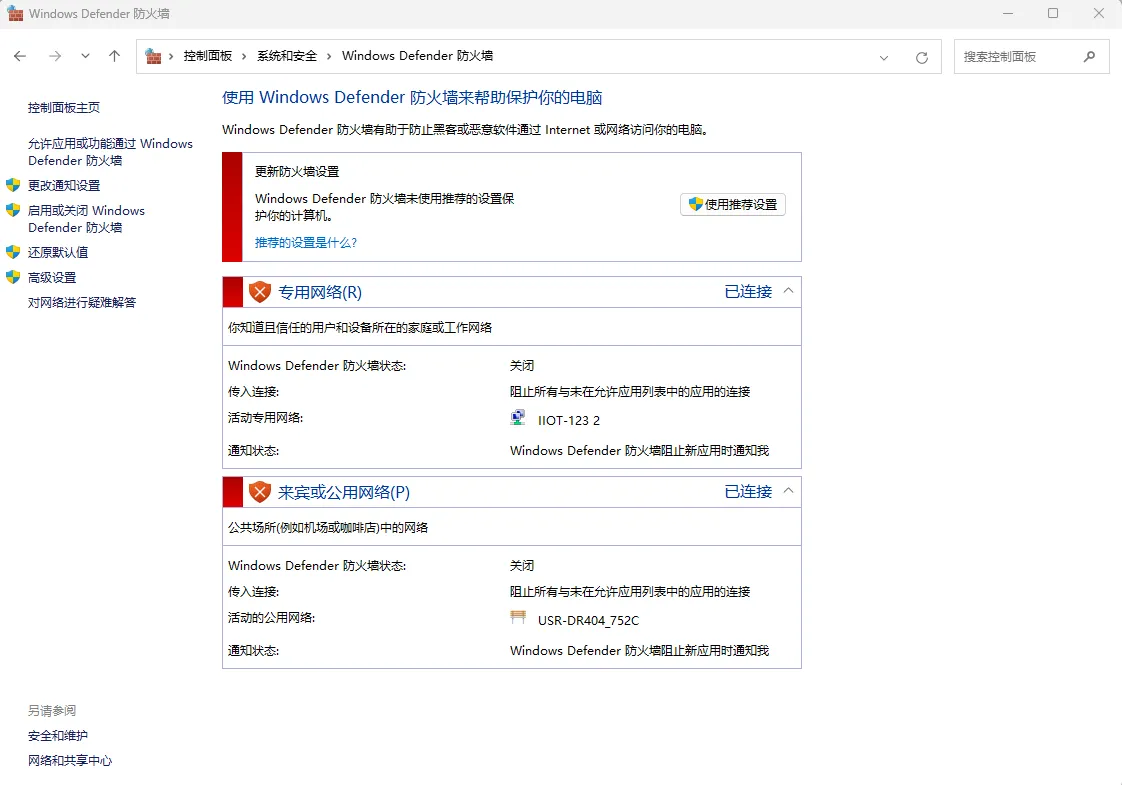

电脑关闭防火墙和杀毒软件，禁用其他网卡

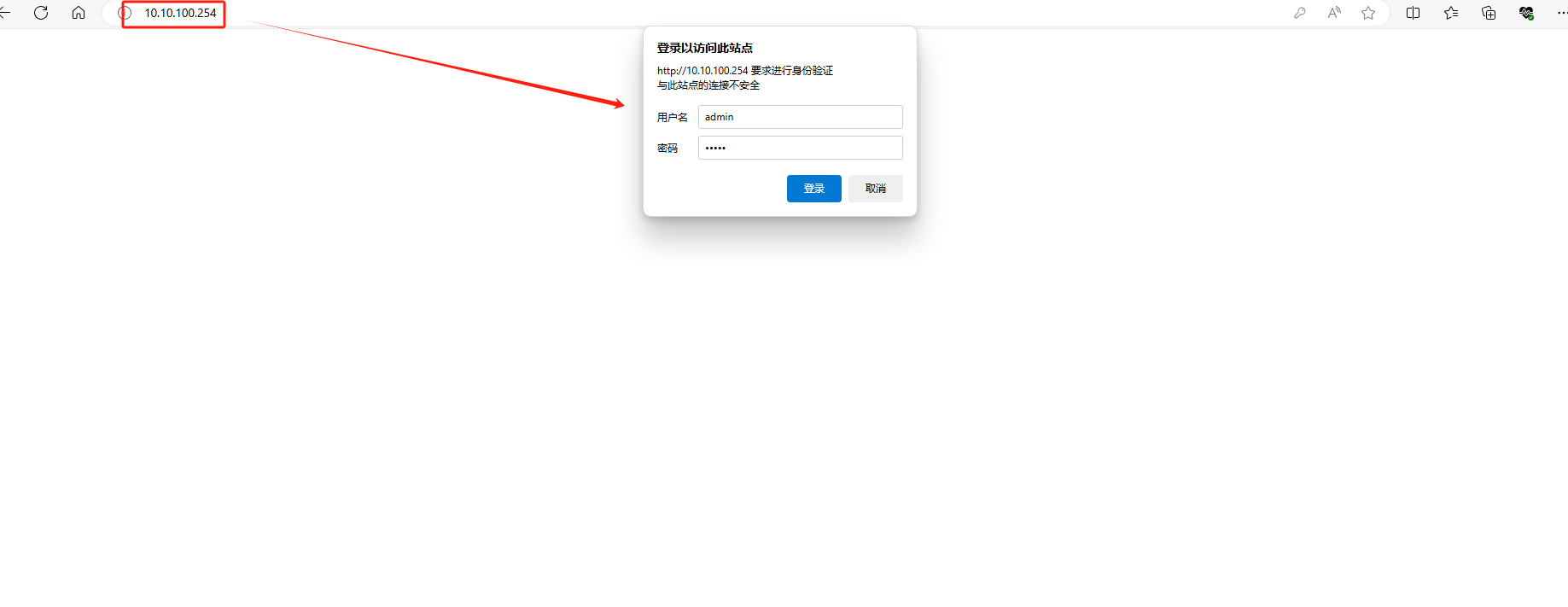

浏览器输入10.10.100.254进入设备的内置网页，账号密码都是admin

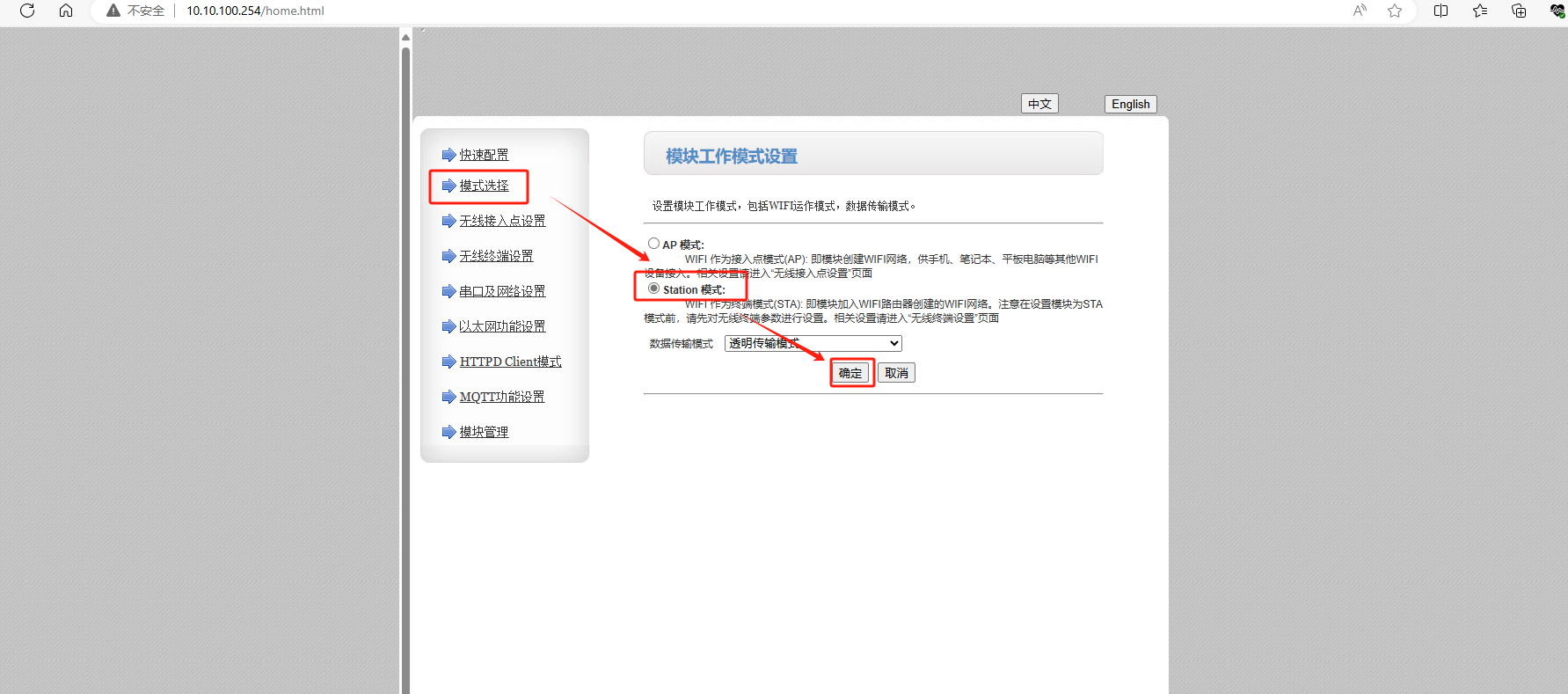

模式选择---Station模式---确定

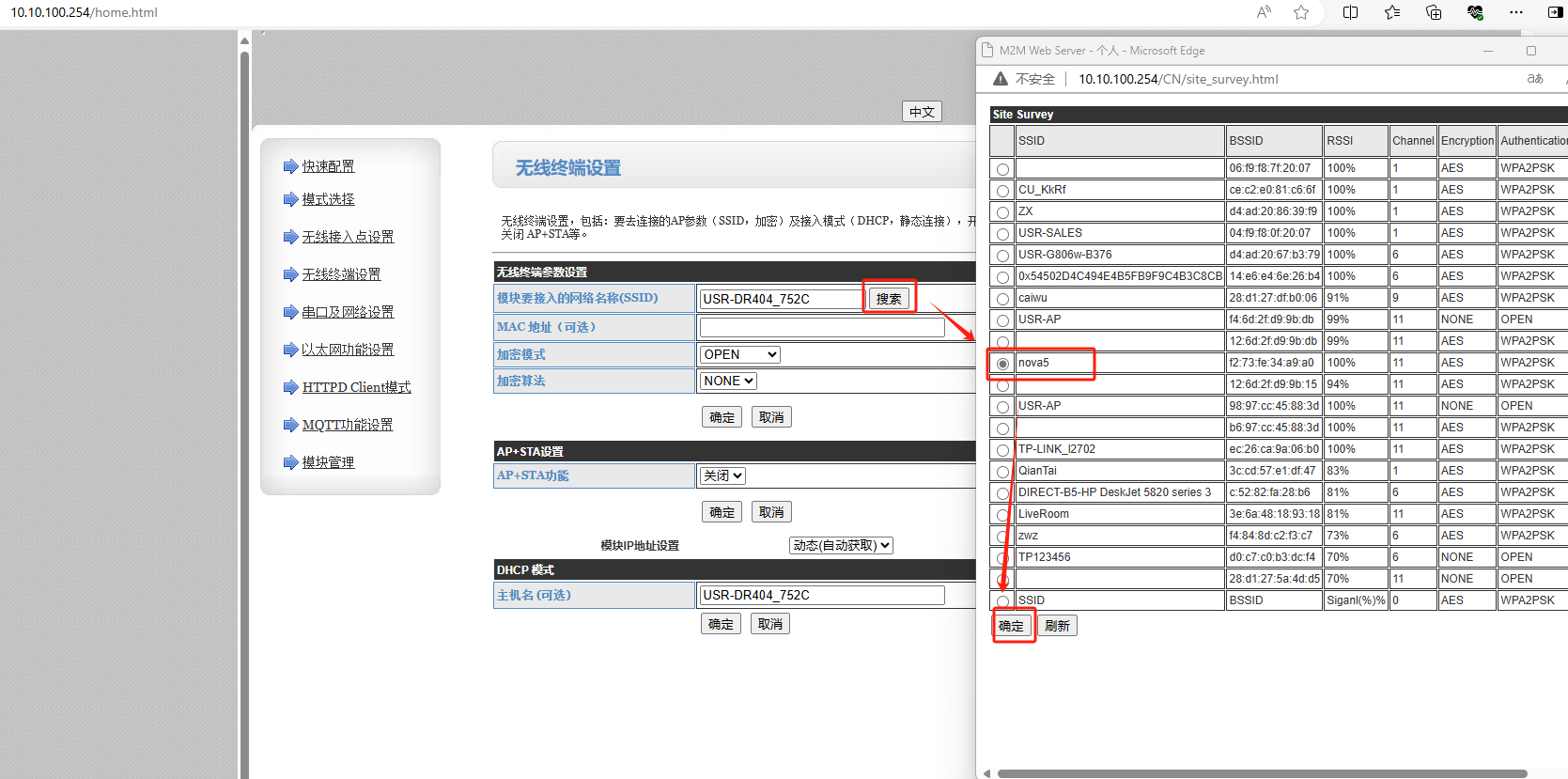

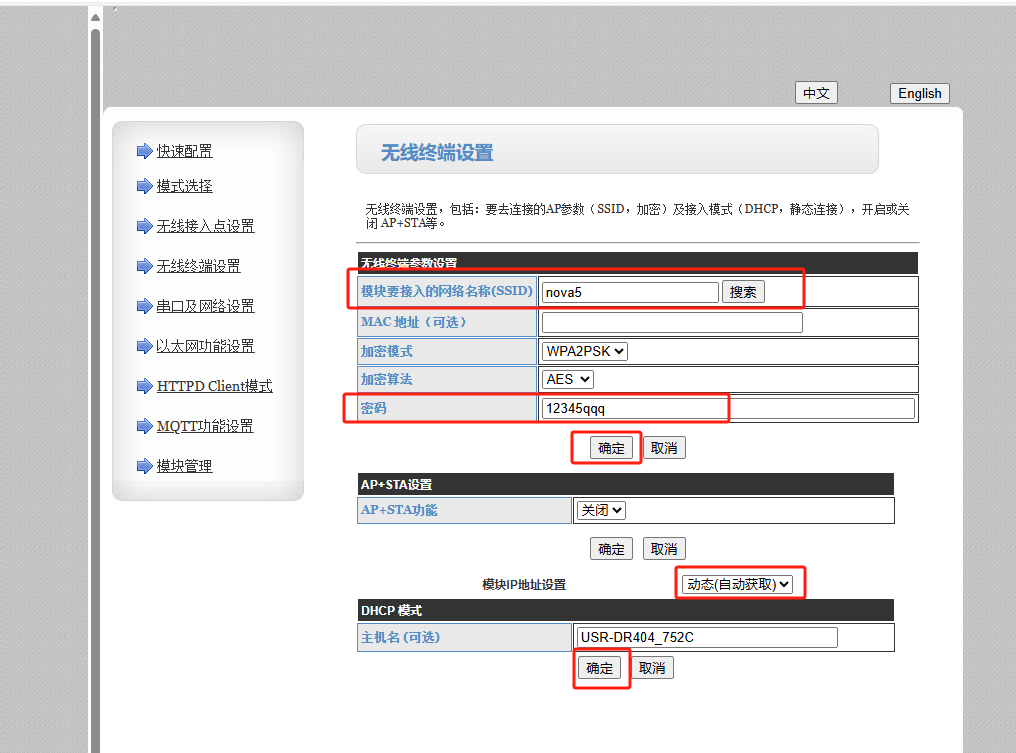

无线终端设置---搜索WIFI，搜到要连接的WIFI后，点击确定，要连接的WIFI的密码，点击确定
模块设置成动态（自动获取），点击确定
2、设置连接有人云平台参数
串口及网络配置设置注册包和服务器信息

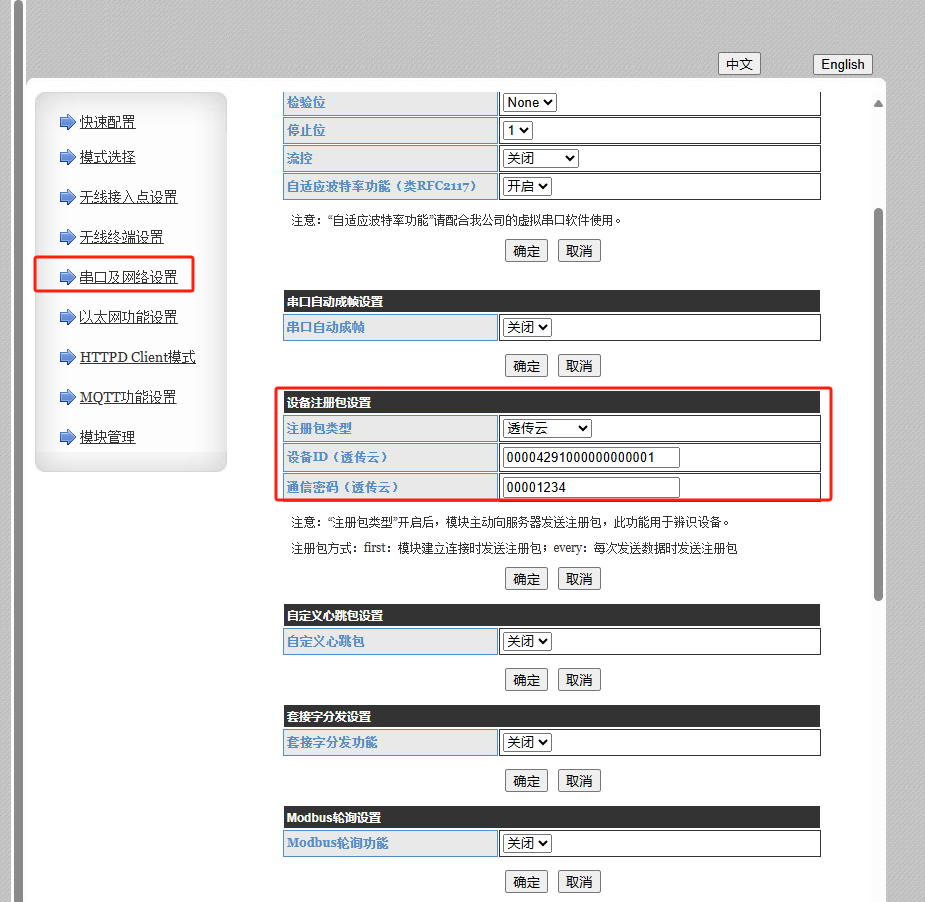

设备注册包设置，选择透传云，输入有人云添加设备的ID 00004291000000000001和密码00001234，点击确定

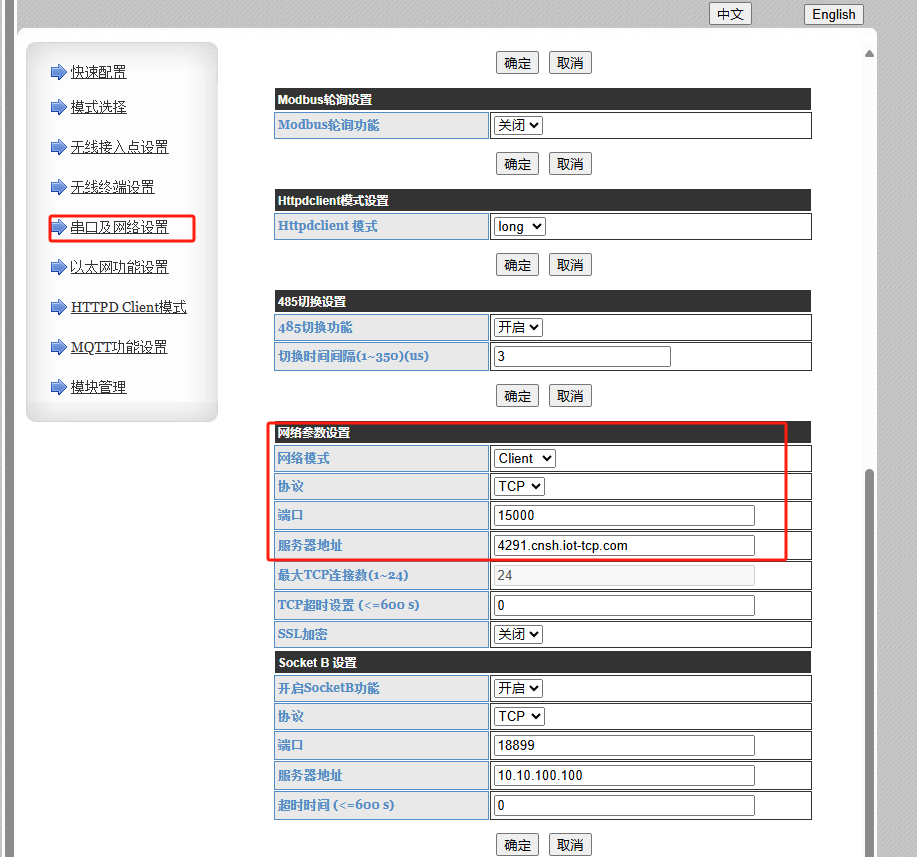

网络参数设置为TCP client,设置服务器地址4291.cnsh.iot-tcp.com和端口号15000，开启注册包，点击确定。

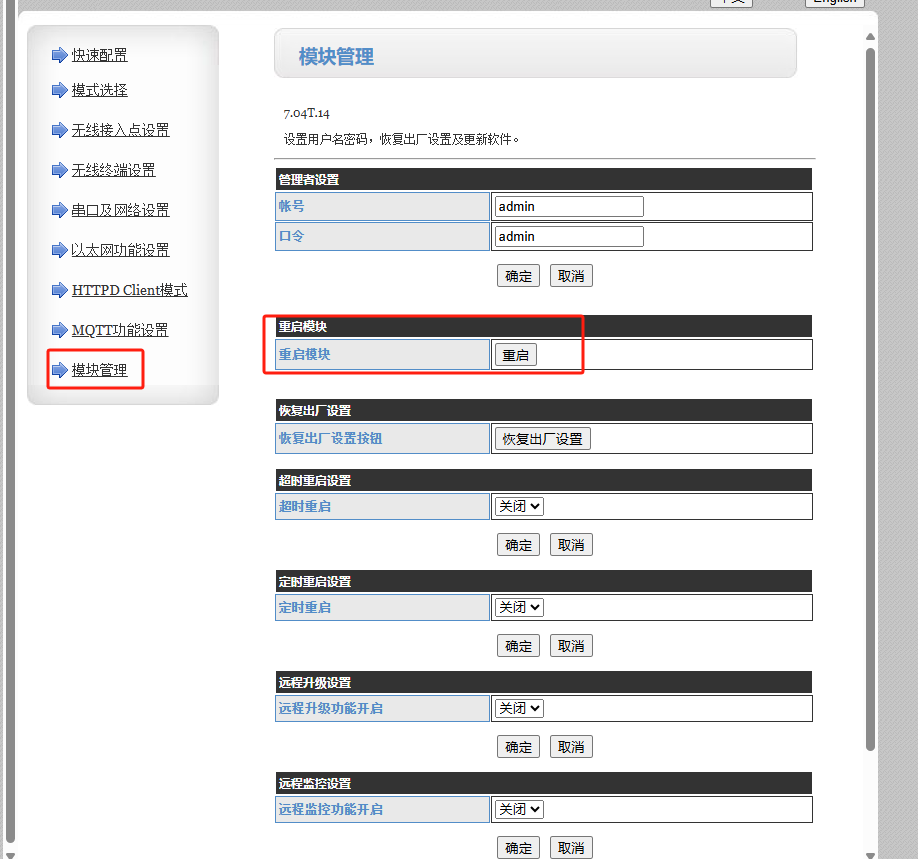

模块管理设备重启

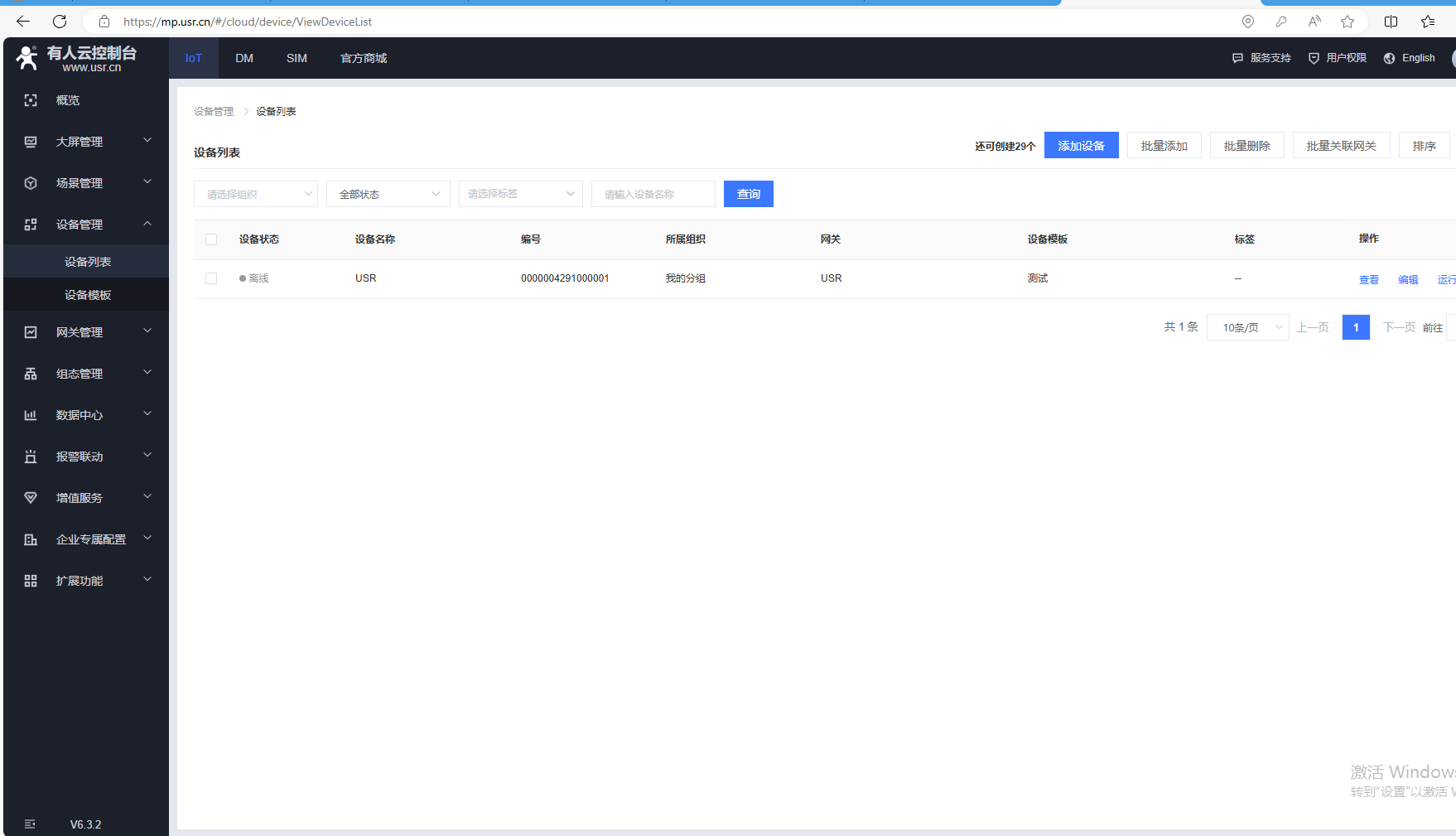

3、有人云设备在线
五、数据调试
1、打开串口软件MODBUS slave软件，配置参数

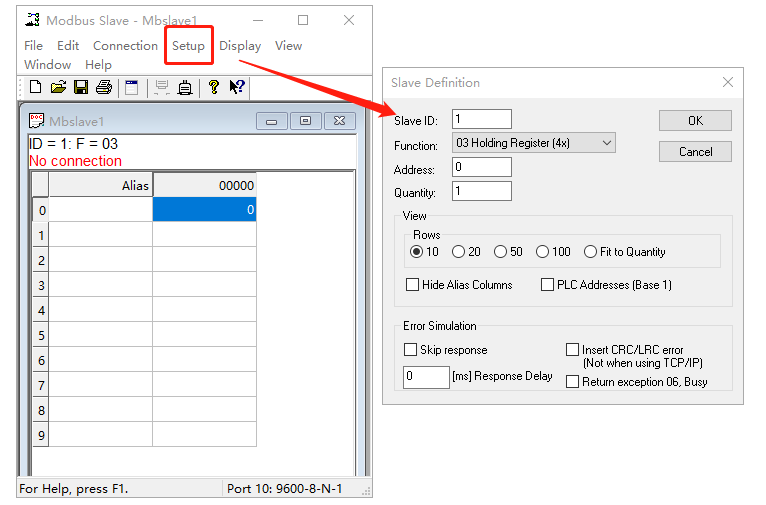

（1）点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。
就是模拟从机地址1，采集1个寄存器地址0的数据。

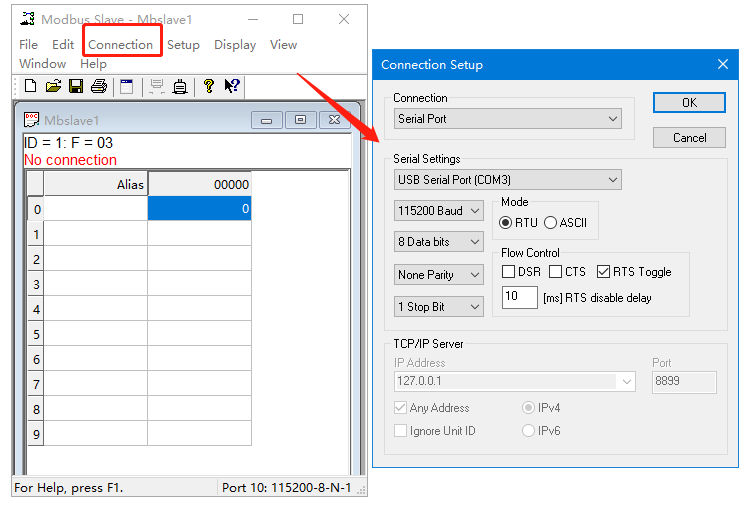

（2）点击Connection,选择串口，对应USR所接USB-RS485串口线的COM口号，串口参数和USR串口参数保持一致。 Mode选择RTU，模拟MODBUS RTU协议串口。
2、MODBUS slave数据设置10，有人云设备列表1分钟采集，可以看到变量采集的当前值数据10。

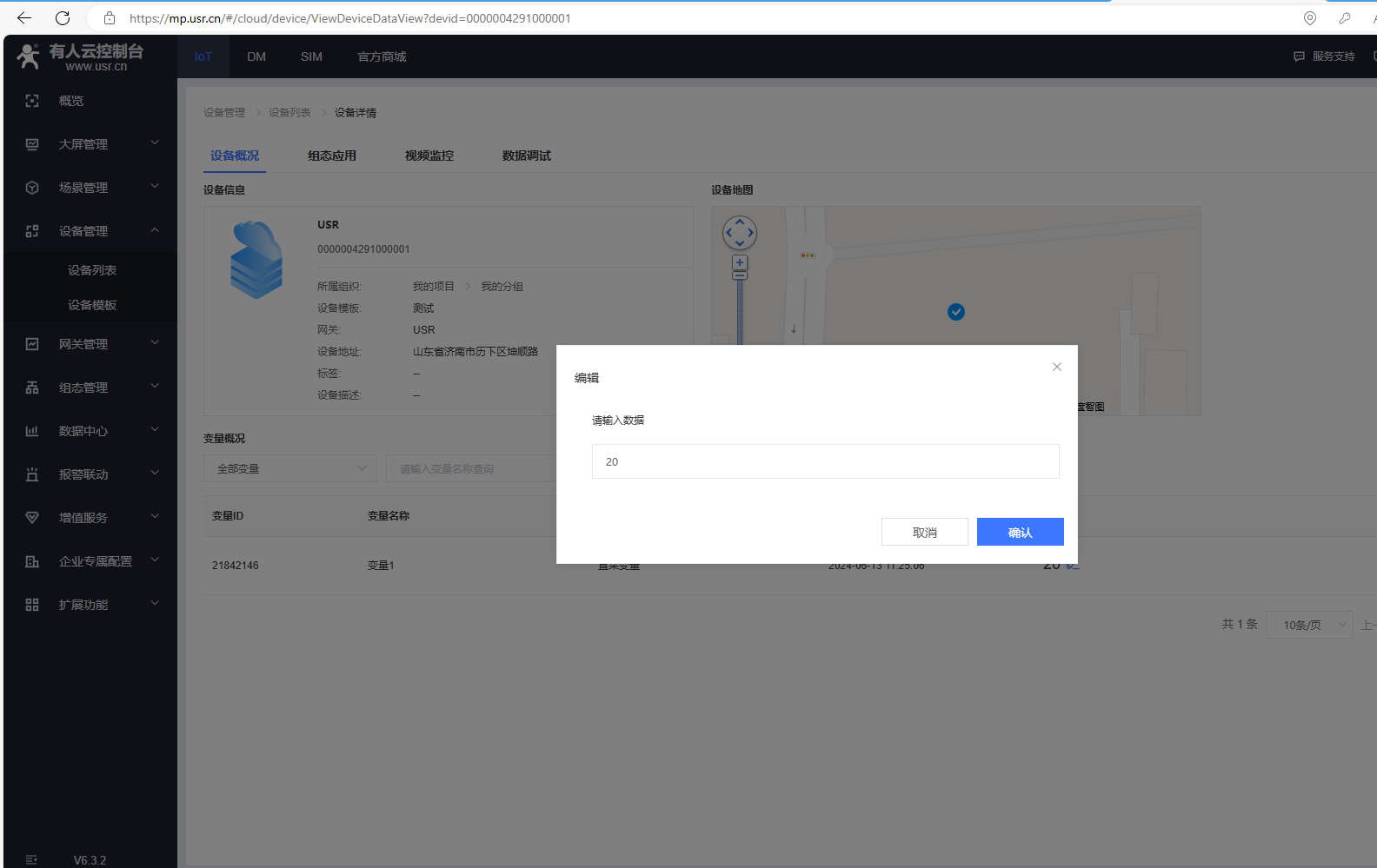

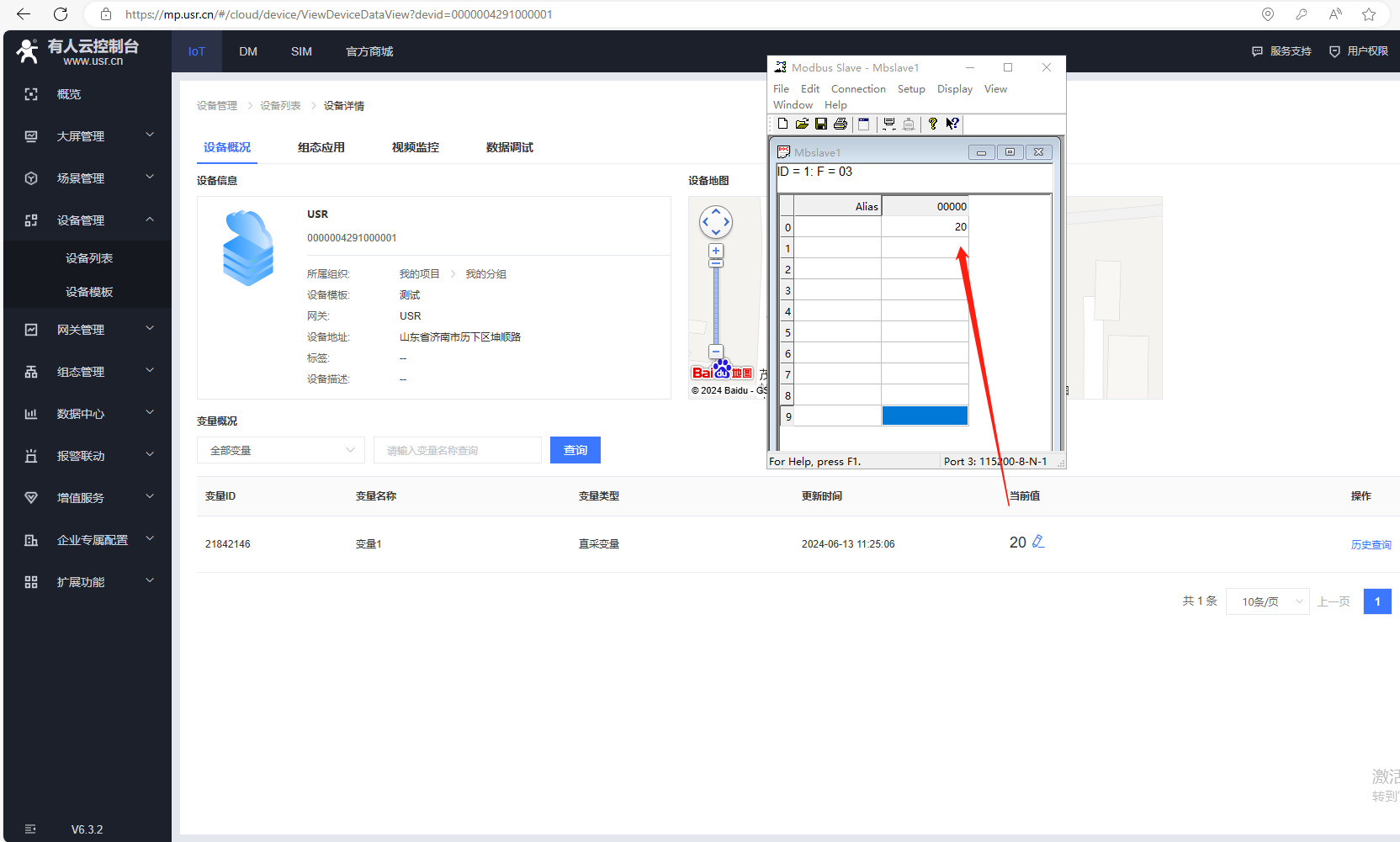

3、有人云写数据20，MODBUS slave数据变为20。

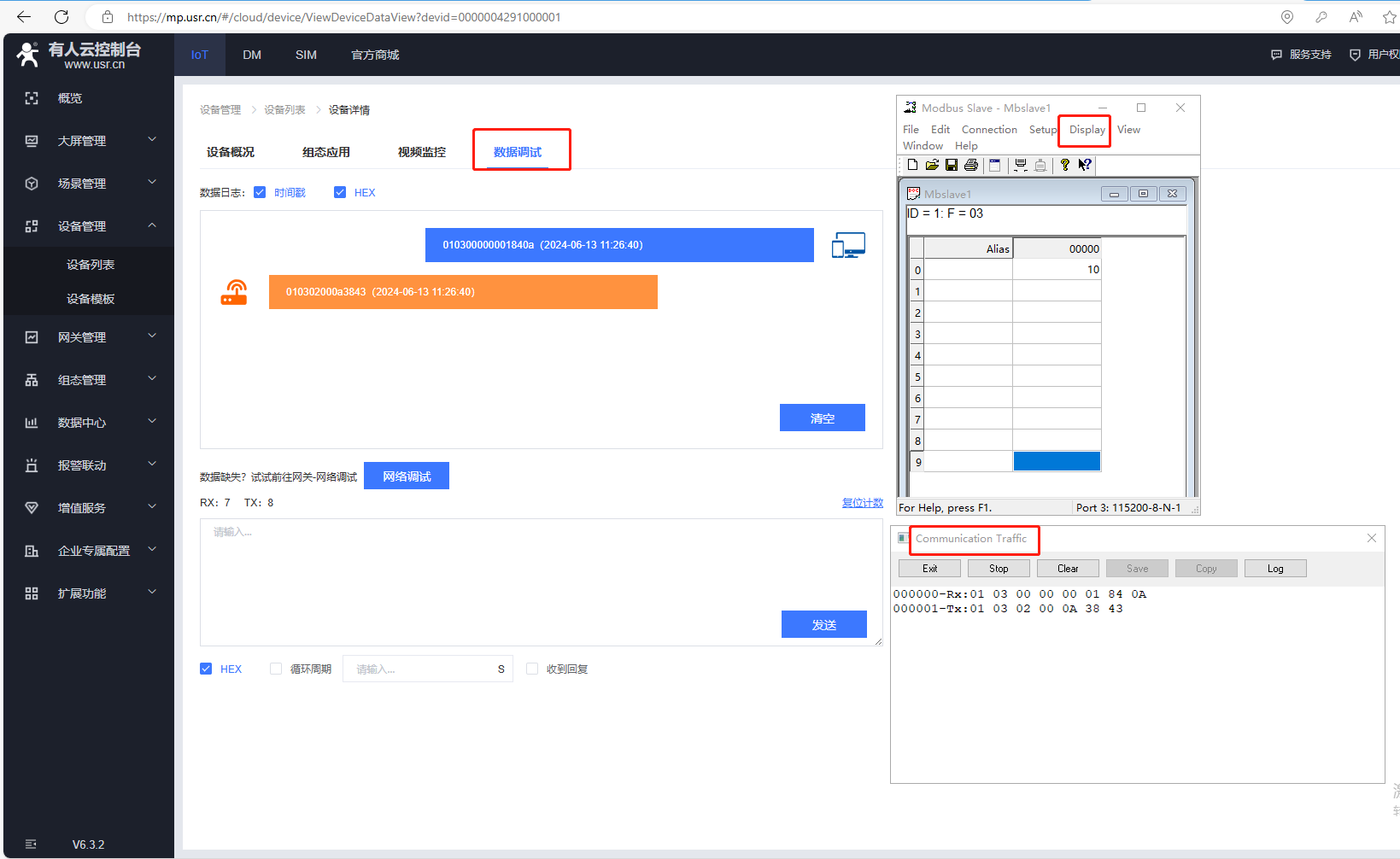

4、有人云数据调试功能
还可以利用有人云的数据调试功能，查看有人云的数据收发是否正常。

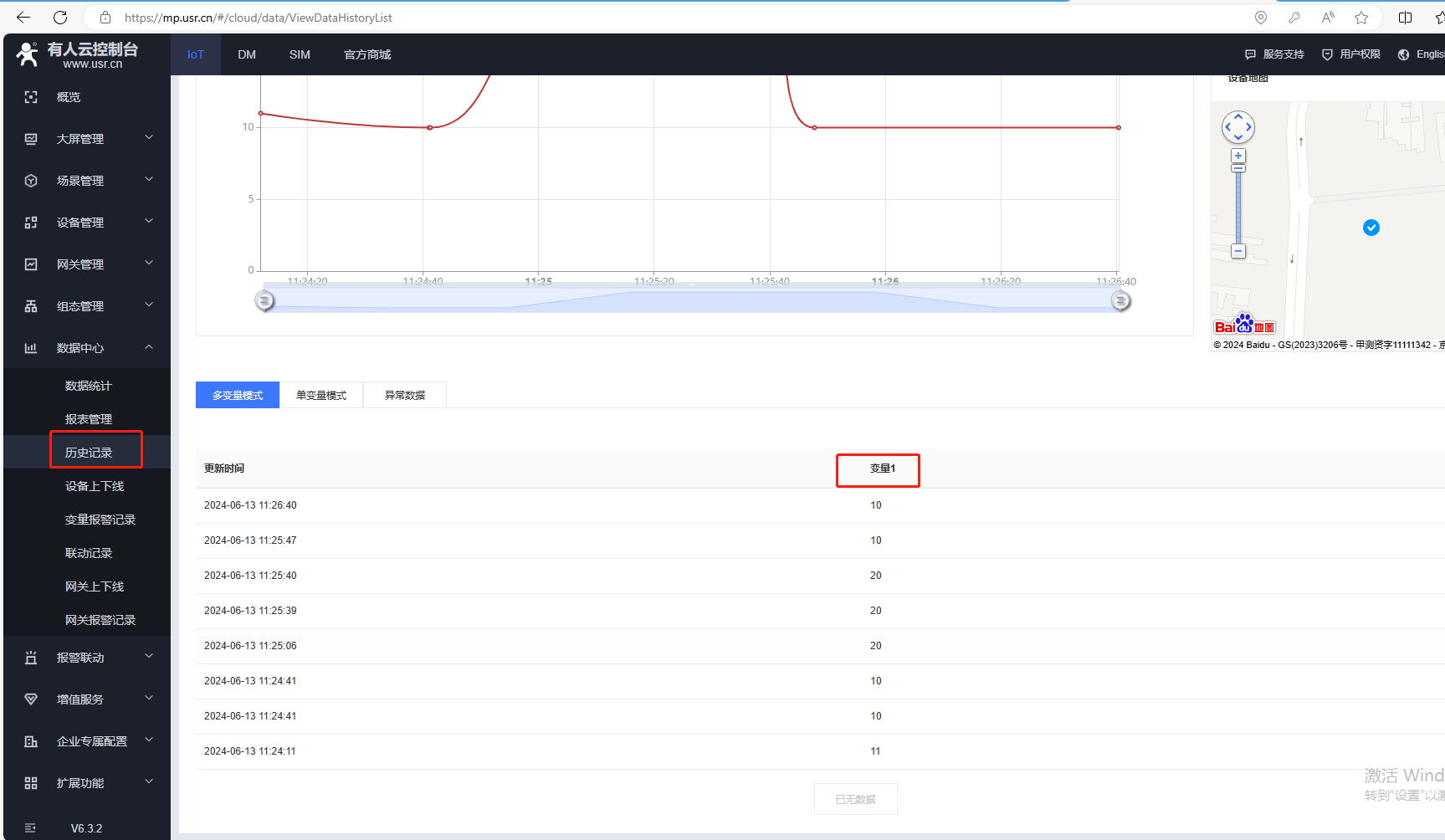

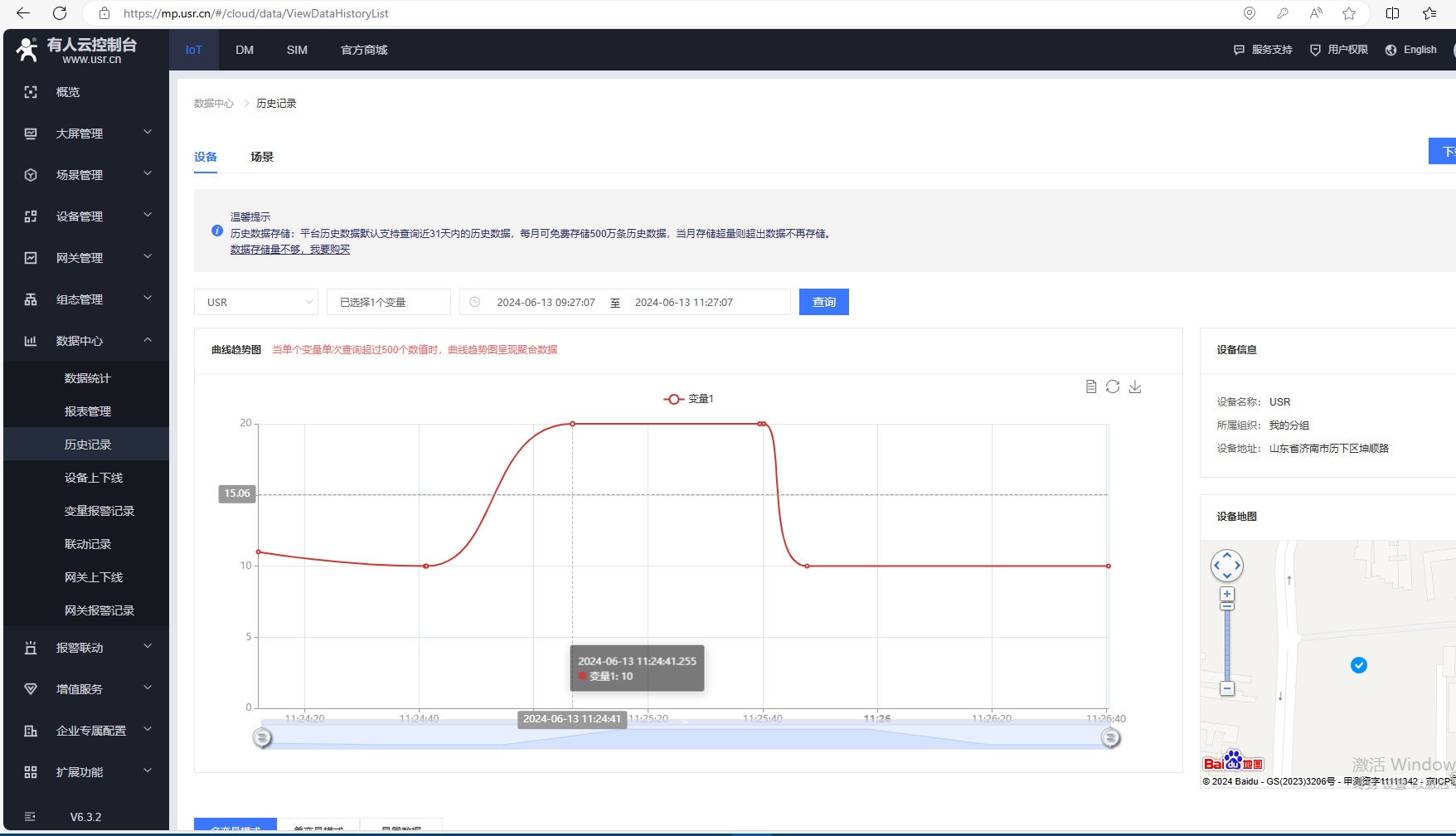

5、数据中心，历史记录查看历史曲线和历史数据
编写人：尹丛欣 编写日期：2024-06-26
审核人：尹丛欣 审核日期：2024-06-26
订正版本：V1.0 订正内容：初稿
