一、资料下载
USR-DR404 说明书官网下载链接：https://www.usr.cn/Download/895.html
USR-DR404 规格书官网下载链接：https://www.usr.cn/Download/829.html
USR-DR404 AT指令集官网下载链接：https://www.usr.cn/Download/1056.html
虚拟串口调试助手软件V3官网下载链接：https://www.usr.cn/Download/31.html
网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR404 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台
2、串口指令模式含义

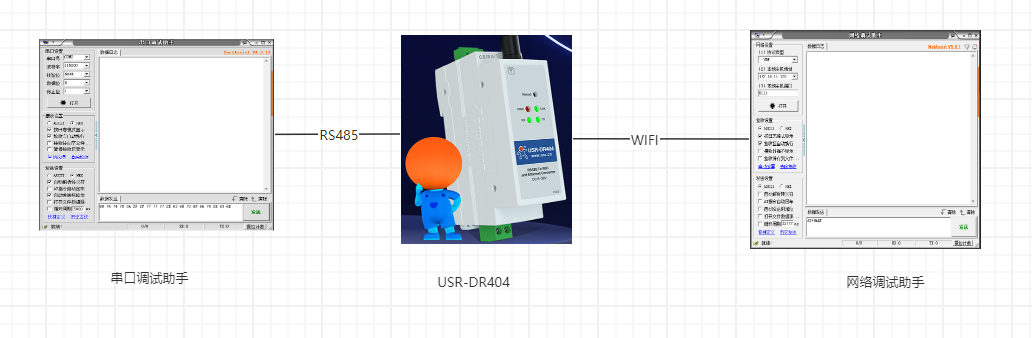

3、硬件连接
USR-DR404的485串口接USB-RS485串口线到电脑USB口,然后产品接12V电源适配器上电。
三、产品参数设置
1、USR-DR404参数设置

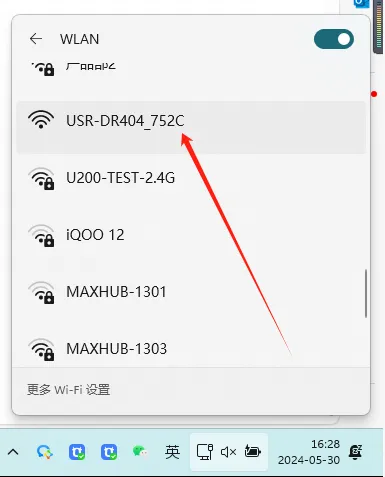

USR-DR404插上WIFI天线，接上12V电源，电脑右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，点击链接WIFI。

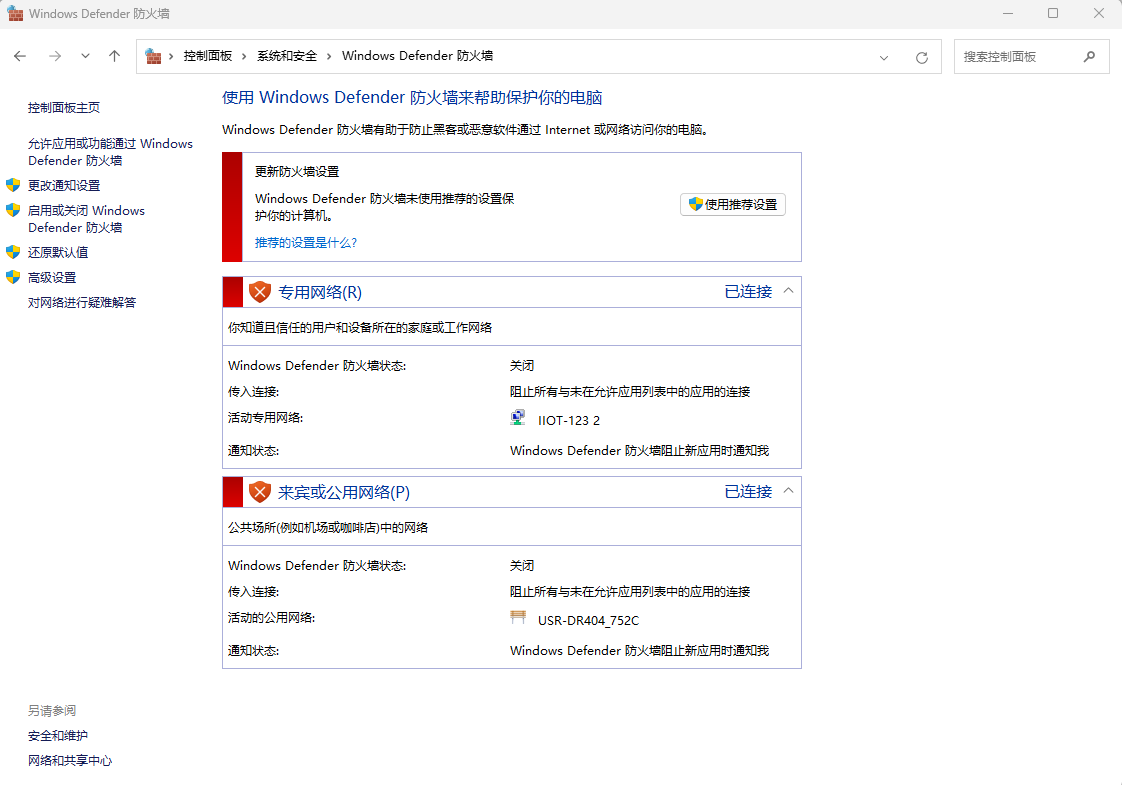

电脑禁用防火墙和杀毒软件，禁用其他网卡
浏览器输入10.10.100.254进入设备的内置网页，账号密码都是admin，进入设备内置网页。
模式选择---AP模式---确定。

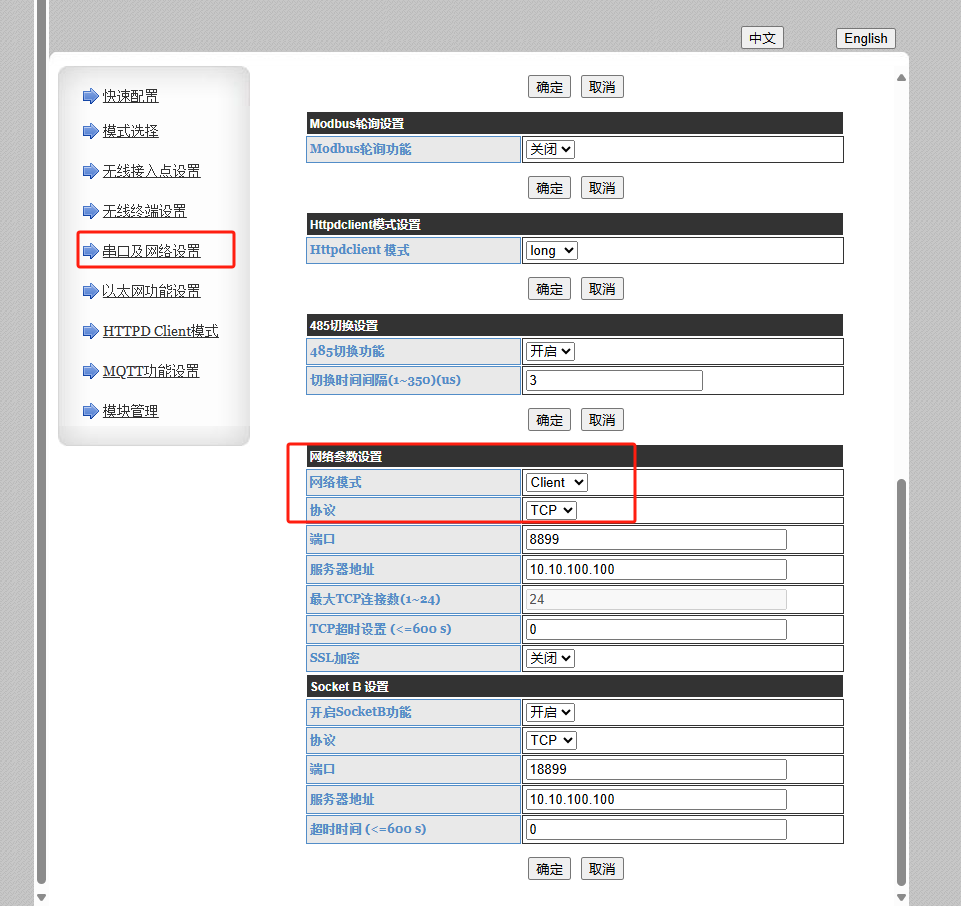

网络参数修改成TCP CLIENT
模块管理重启设备
2、网络调试助手参数设置

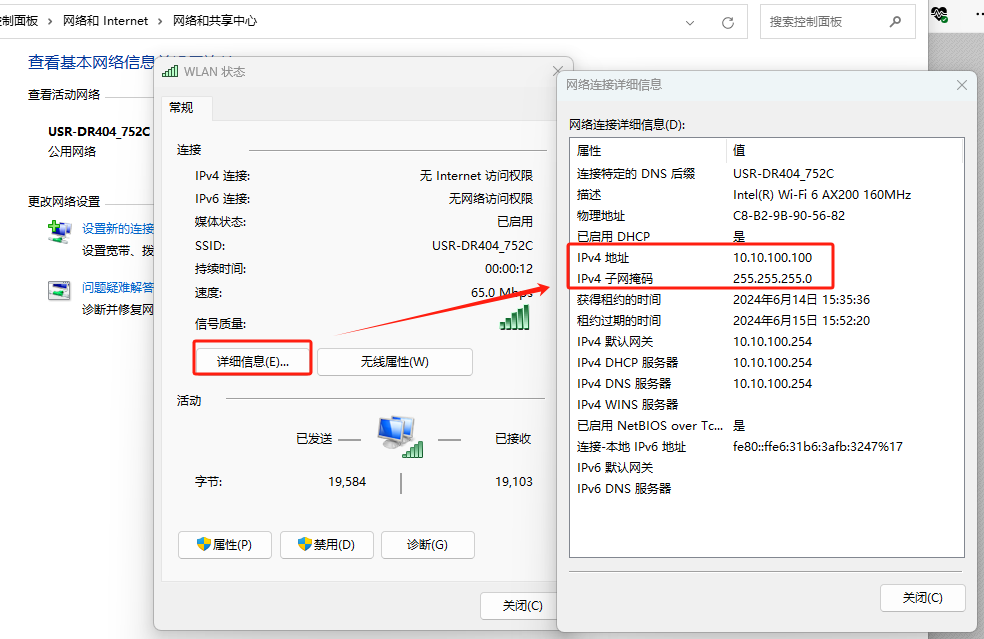

打开电脑控制面板---网络和internet---网络和共享中心，确认USR-DR404给电脑分配的IP信息为10.10.100.100

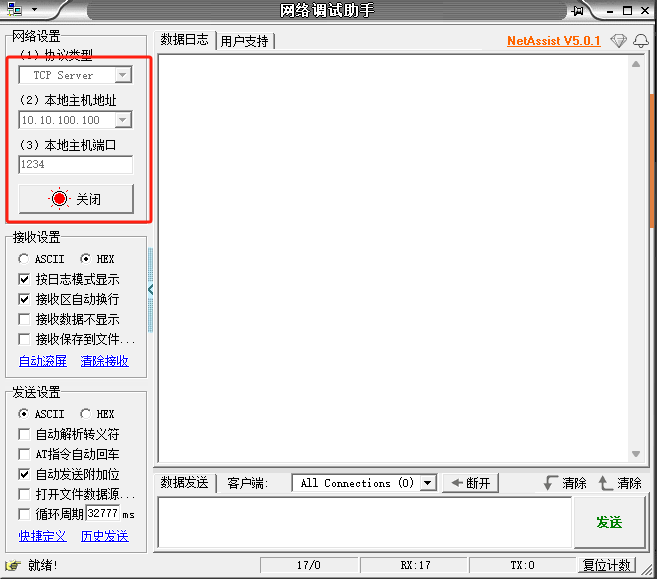

电脑打开一个网络调试助手，模拟TCP SERVER，本地主机地址10.10.100.100，本地主机端口号：1234，打开网络端口
四、功能调试
1、功能调试
打开一个串口调试助手发送数据55 AA 00 0A 01 00 00 D2 04 64 64 0A 0A 01 B4
55 AA:包头，固定值
00 0A: 从功能字开始，到校验之前（不包含校验）的所有字节数的总数。
01:功能字本例使用TCP模式，长连接，IP连接，精简协议，故功能字2进制是00000000 00000001
00 00：备用参数区 00
D2 04:端口号1234的16进制，小端在前。1234转换成16进制为04 D2，小端模式为D2 04
64 64 0A 0A:IP地址10.10.100.100的16进制，小端在前，10.10.100.100转换成16进制为0A 0A 64 64，小端模式为64 64 0A 0A
01:数据域
B4：和校验，从功能字开始到校验字之前。01+00 +00+D2+04+64+64+0A+0A+01=01 B4，保留后两位B4

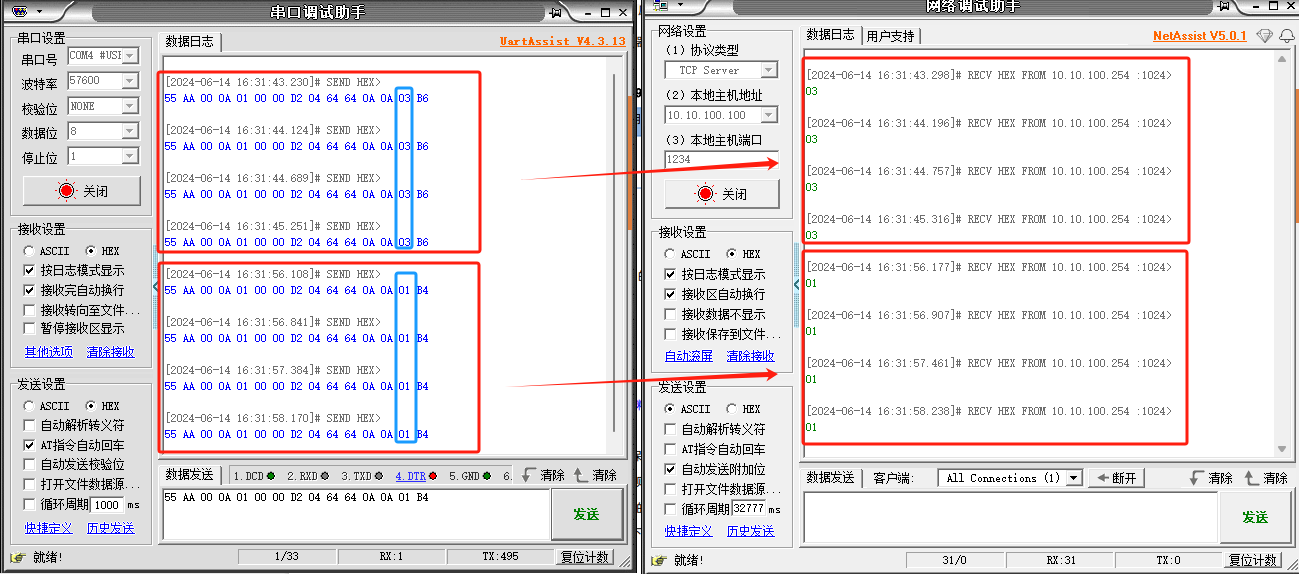

2、调试截图
编写人：尹丛欣 编写日期：2024-06-14
审核人：尹丛欣 审核日期：2024-06-14
订正版本：V1.0 订正内容：初稿
