一、资料下载
USR-DR404 说明书官网下载链接：https://www.usr.cn/Download/895.html
USR-DR404 规格书官网下载链接：https://www.usr.cn/Download/829.html
USR-DR404 AT指令集官网下载链接：https://www.usr.cn/Download/1056.html
虚拟串口调试助手软件V3官网下载链接：https://www.usr.cn/Download/31.html
网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR404 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台
2、硬件连接
USR-DR404的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。USB转换器COM口为COM4。
3、 类 RFC2217 自动波特率功能说明
三、产品参数设置
1、USR-DR404联网测试

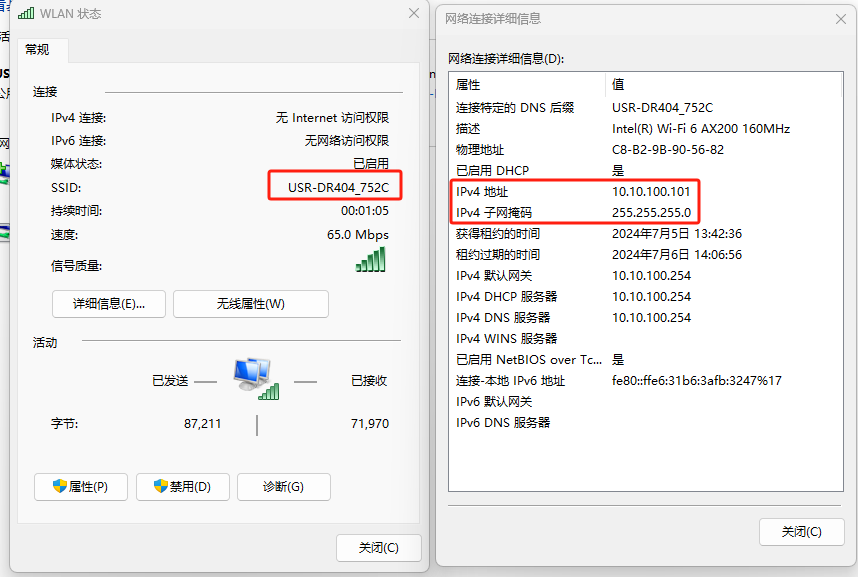

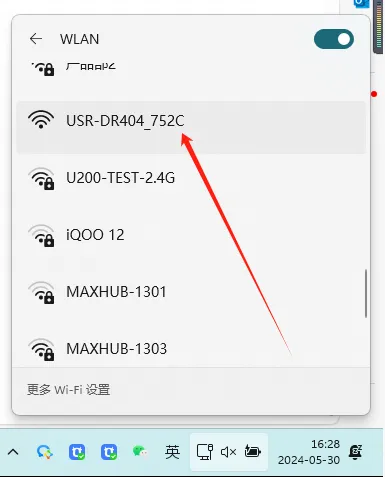

USR-DR404插上WIFI天线，接上12V电源，电脑右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，点击链接WIFI。电脑关闭防火墙和杀毒软件，禁用其他网卡，仅保留本地WIFI 网卡。
打开串口、网络二合一调试助手软件
网络端设置为TCP client,目标IP10.10.100.254，目标端口号8899，点击连接。
串口端选择COM4，57600、NONE、8、1，打开串口，互发数据进行测试。
注：设备出厂默认串口参数是57600、NONE、8、1，USR-DR404的socketA出厂默认TCP SERVER模式，默认IP是10.10.100.254，端口号默认8899。
2、USR-DR404类RFC2217自适应波特率功能测试

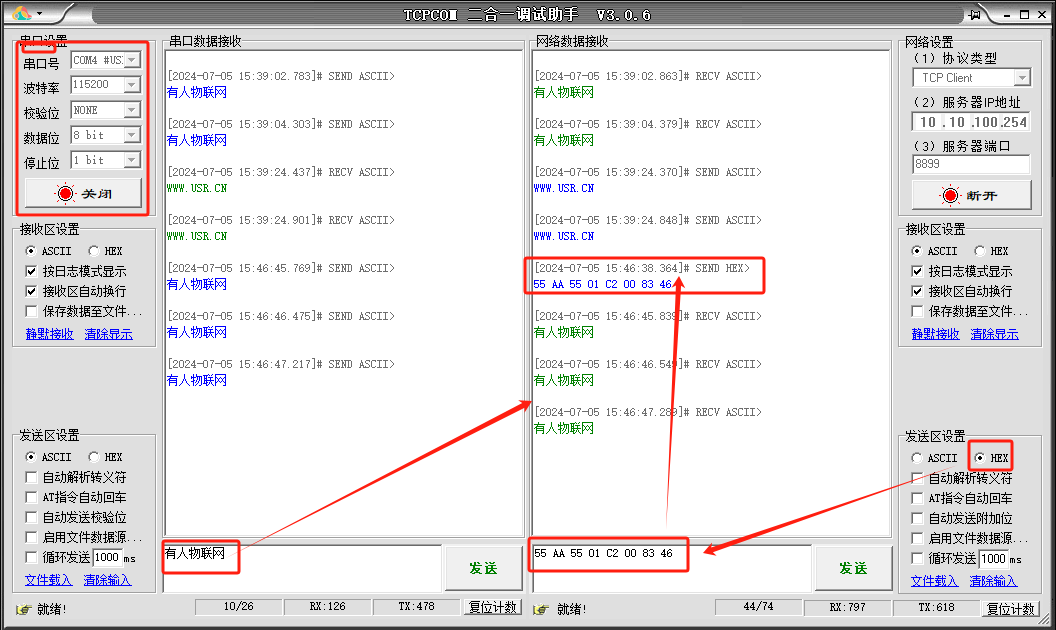

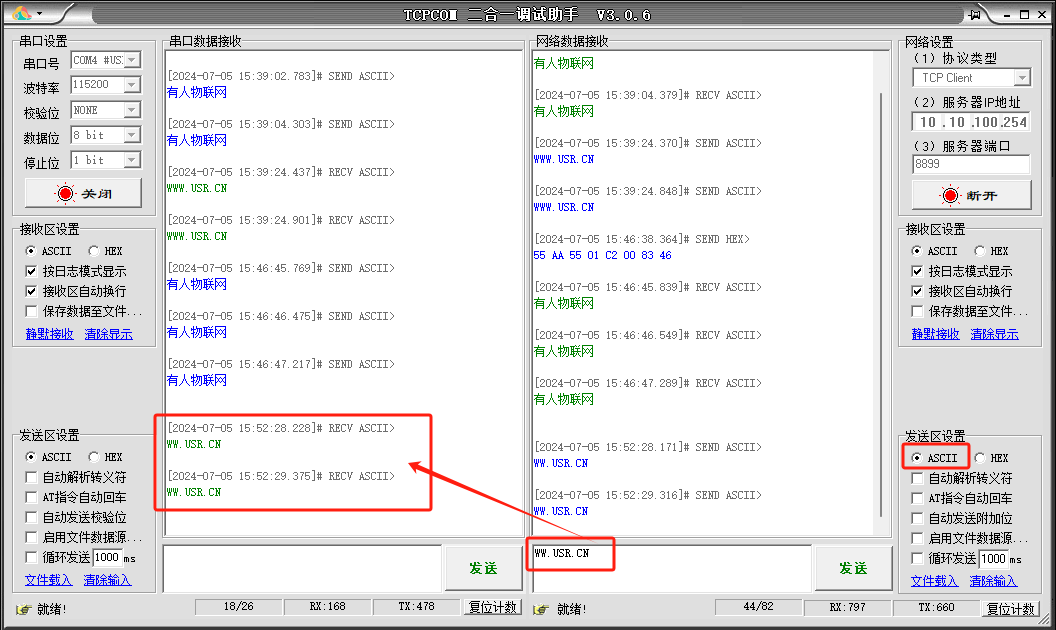

将模块串口参数修改为115200、NONE、8、1， 需要网网络端按十六进制下发55 AA 55 01 C2 00 83 46， 发送完成后，软件打开串口需要修改为115200、NONE、8、1，然后进行数据互发测试， 不然数据会显示为乱码。 注意：本命令所作的修改立即生效，不需要重启，当次有效，不会保存，断电丢失。
四、协议说明
1、类RFC2217协议说明
2、RFC2217参数举例：
115200，N，8，1 | 55 AA 55 01 C2 00 83 46 |
115200，ODD，8，1 | 55 AA 55 01 C2 00 8B 4E |
115200，EVEN，8，1 | 55 AA 55 01 C2 00 9B 5E |
115200，N，7，1 | 55 AA 55 01 C2 00 82 45 |
115200，N，6，1 | 55 AA 55 01 C2 00 81 44 |
115200，N，5，1 | 55 AA 55 01 C2 00 80 43 |
115200，N，8，2 | 55 AA 55 01 C2 00 87 4A |
38400，N，8，1 | 55 AA 55 00 E1 00 83 64 |
19200，N，8，1 | 55 AA 55 00 4B 00 83 CE |
57600，N，8，1 | 55 AA 55 00 E1 00 83 64 |
14400，N，8，1 | 55 AA 55 00 38 40 83 FB |
9600，N，8，1 | 55 AA 55 00 25 80 83 28 |
4800，N，8，1 | 55 AA 55 00 12 C0 83 55 |
2400，N，8，1 | 55 AA 55 00 09 60 83 EC |
1200，N，8，1 | 55 AA 55 00 04 B0 83 37 |
600，N，8，1 | 55 AA 55 00 02 58 83 DD |
230400，N，8，1 | 55 AA 55 03 84 00 83 OA |
460800，N，8，1 | 55 AA 55 07 08 00 83 92 |
编写人：尹丛欣 编写日期：2024-07-05
审核人：尹丛欣 审核日期：2024-07-05
订正版本：V1.0 订正内容：初稿
