一、资料下载

USR-G771 说明书：https://www.usr.cn/Download/1435.html

USR-G771 规格书：https://www.usr.cn/Download/983.html

USR-G771 AT指令集：https://www.usr.cn/Download/1437.html

USR-G771 设置软件：https://www.usr.cn/Download/1438.html

如果有实际MODBUS RTU串口从机设备，可以直接接产品串口，串口参数设置一致，测试有人云云端轮询采集从机数据功能。

如果没有实际串口从机设备，用于调试产品功能，可以找USB串口线，电脑百度去网上下载MODBUS SLAVE 调试软件，安装到电脑，模拟实际串口MODBUS RTU从机设备。

二、硬件连接

1、所需物品

USR-G771 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-G771 的485串口接USB串口线到电脑USB口，接好天线，然后产品接12V电源适配器上电。

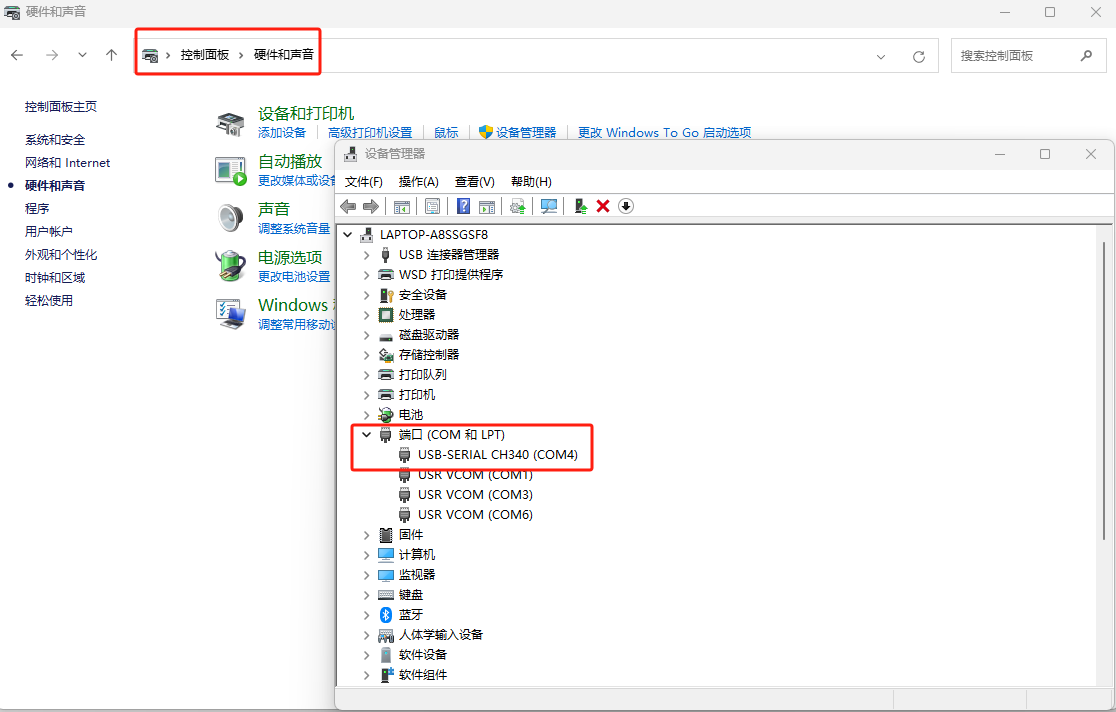

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR的USB-RS232串口线COM口号，COM4。

三、有人云参数设置

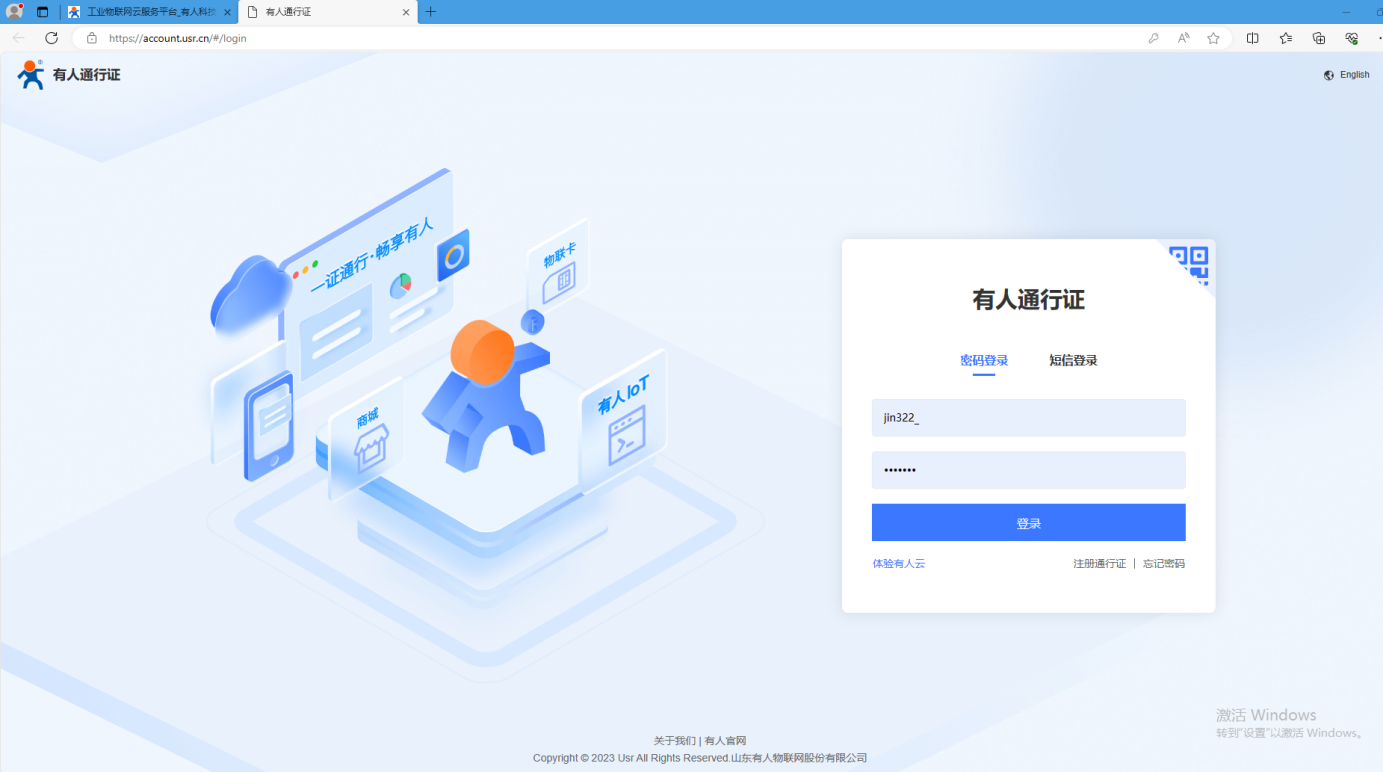

1、登录有人云账号

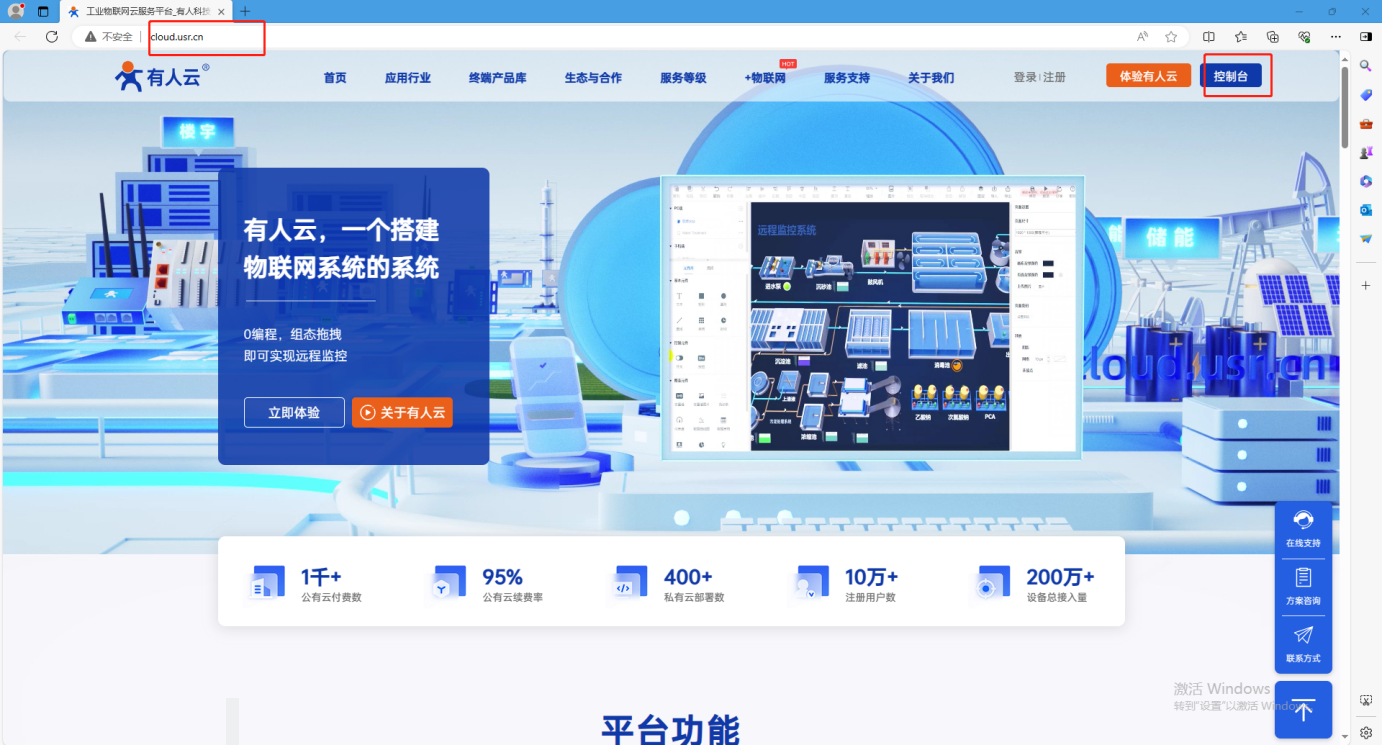

www.usr.cn 点击有人云跳转到登录页面。

2、添加USR设备

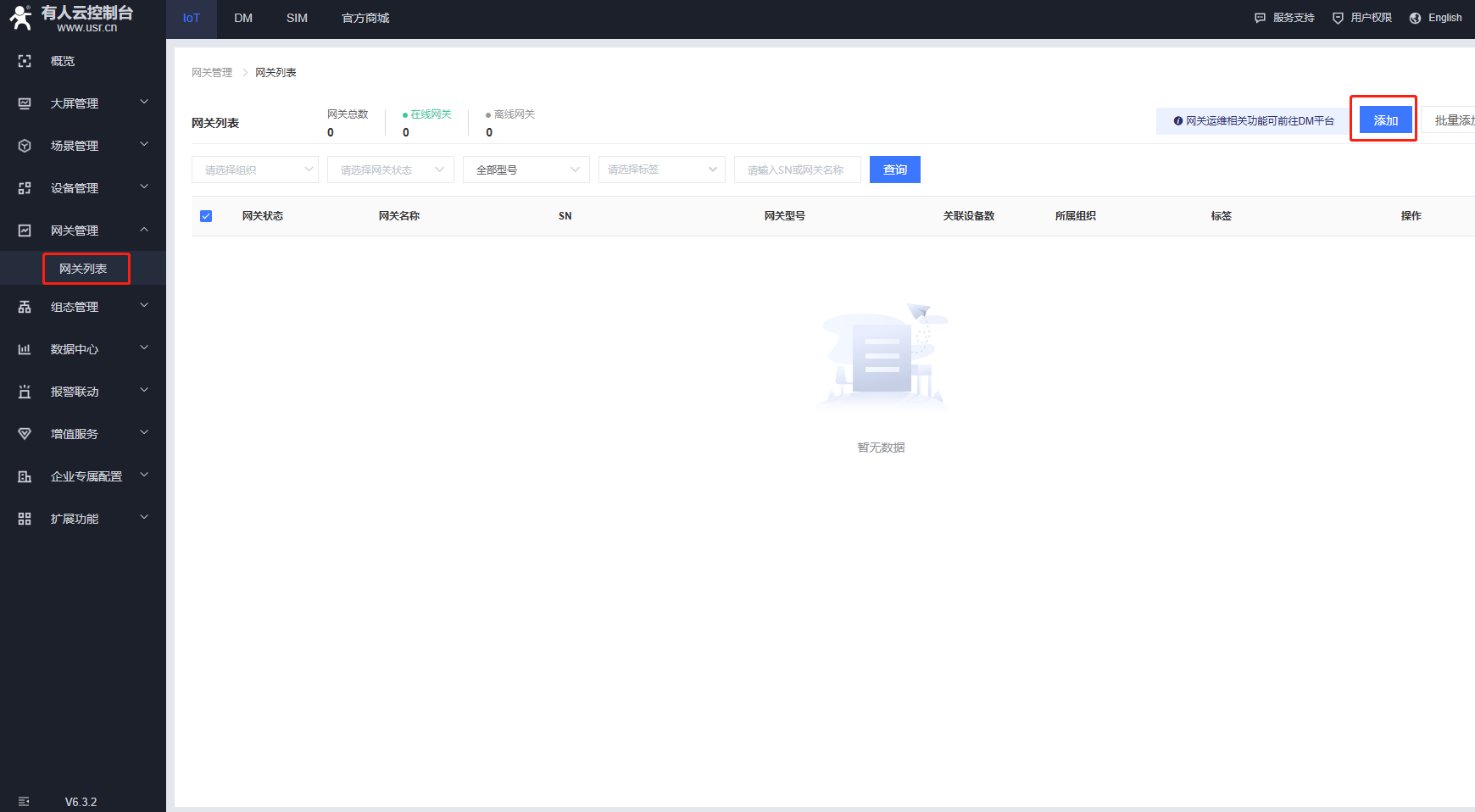

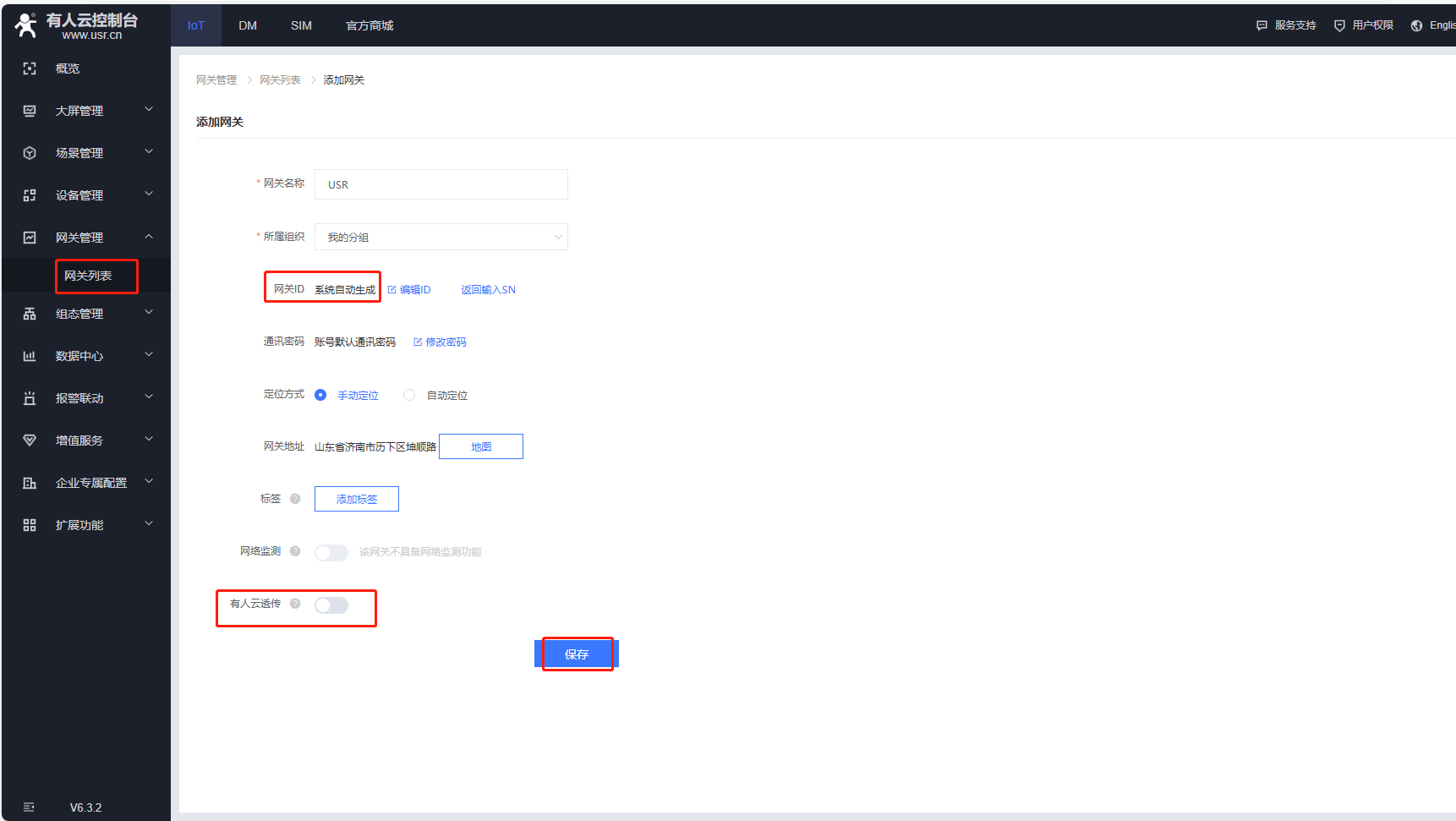

（1）点击网关管理，网关列表，点击添加，点击单个添加。

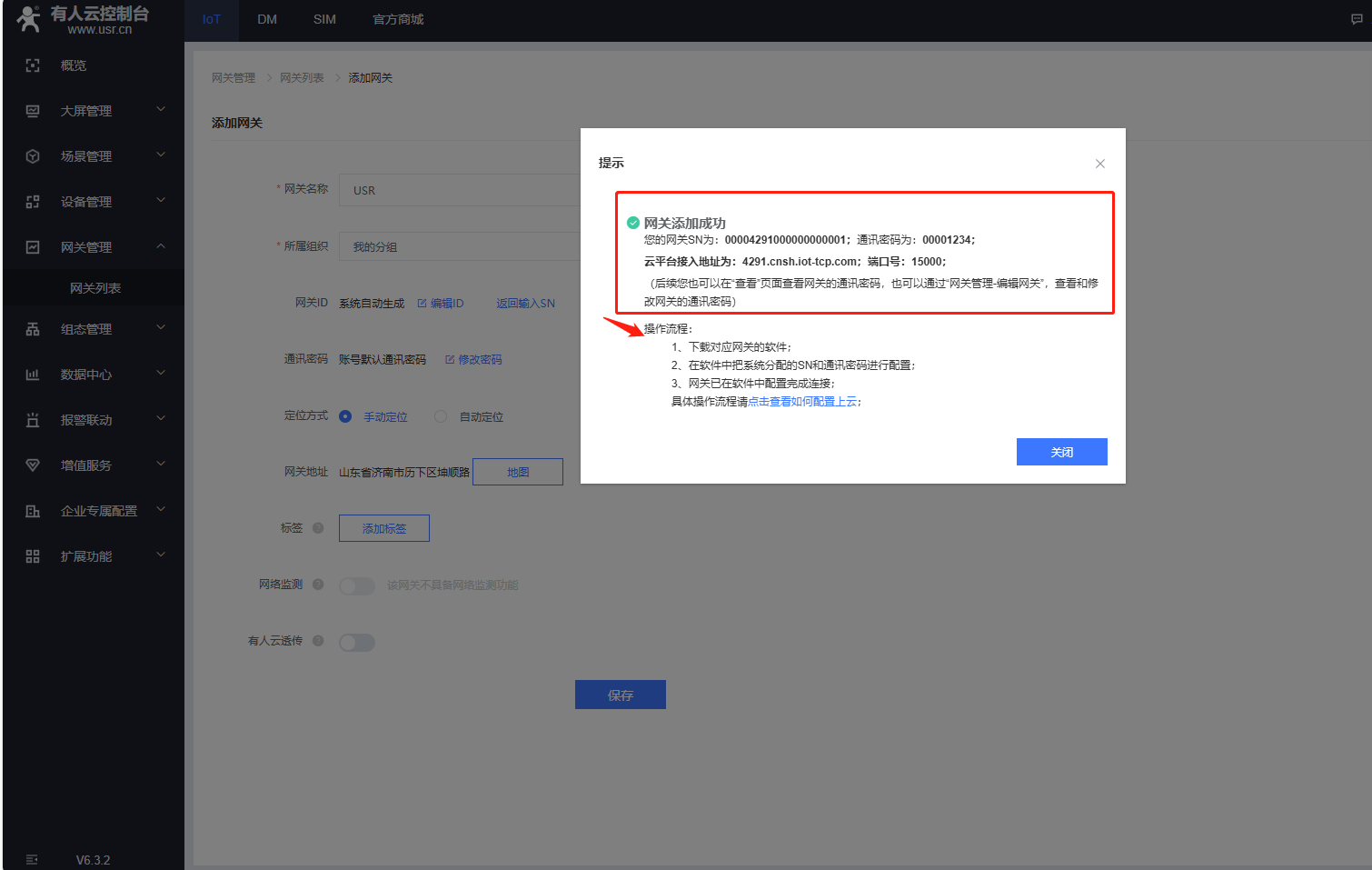

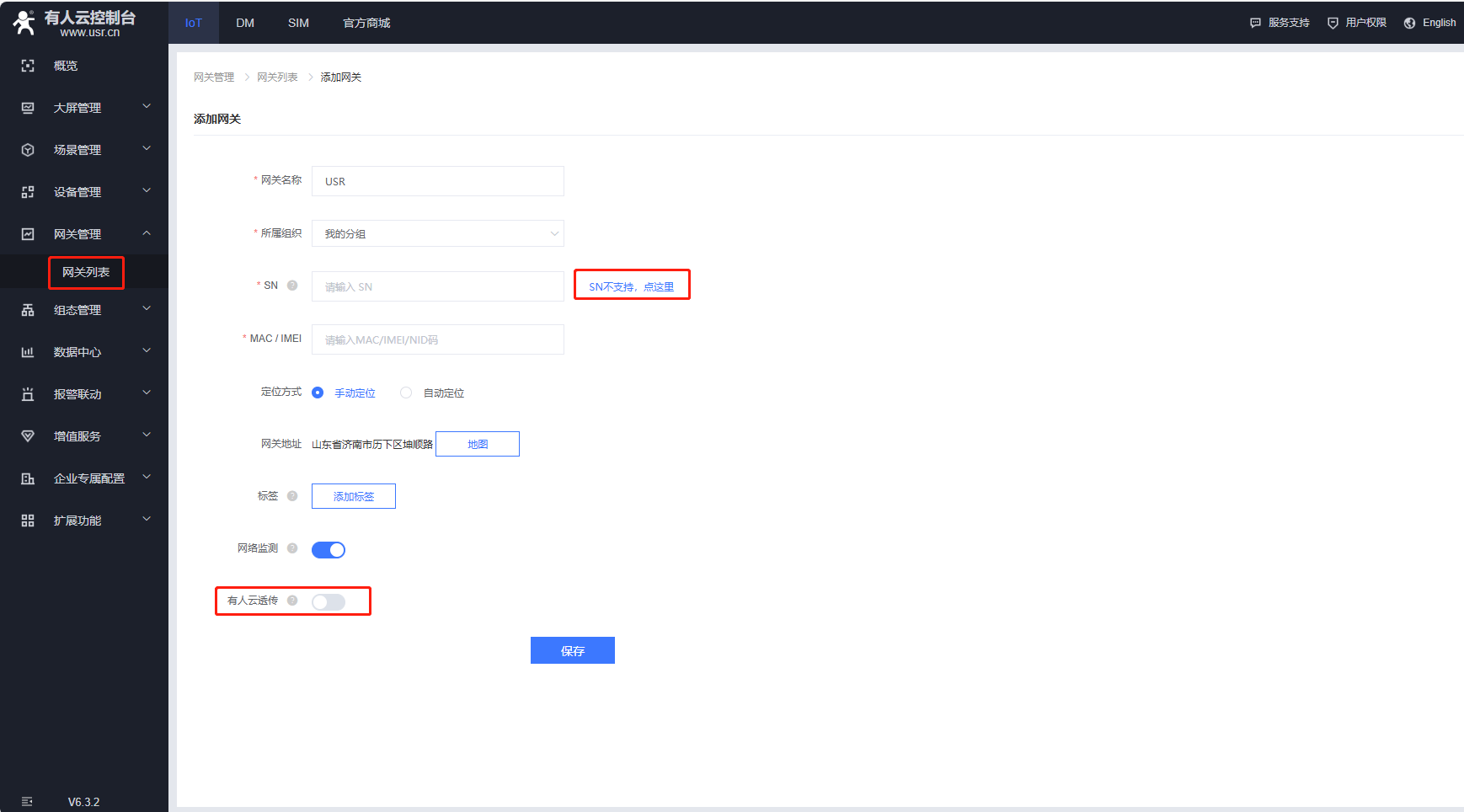

（2）USR-G771不支持SN添加有人云的产品，在有人云添加网关的时候，点击SN不支持点这里，自动生成ID和密码，有人云透传需要关闭，最后点击保存。

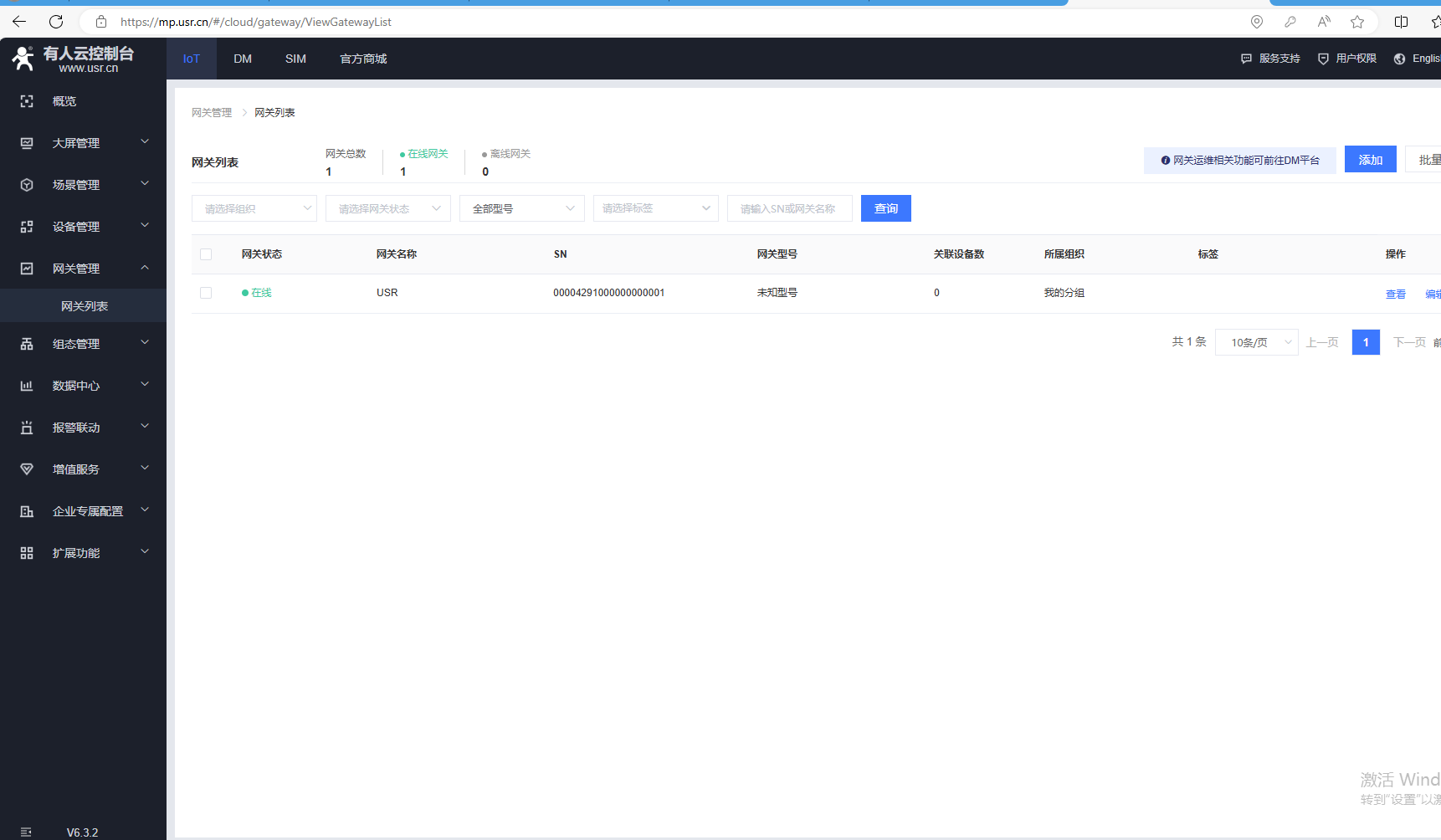

（3）添加完成，返回网关列表。

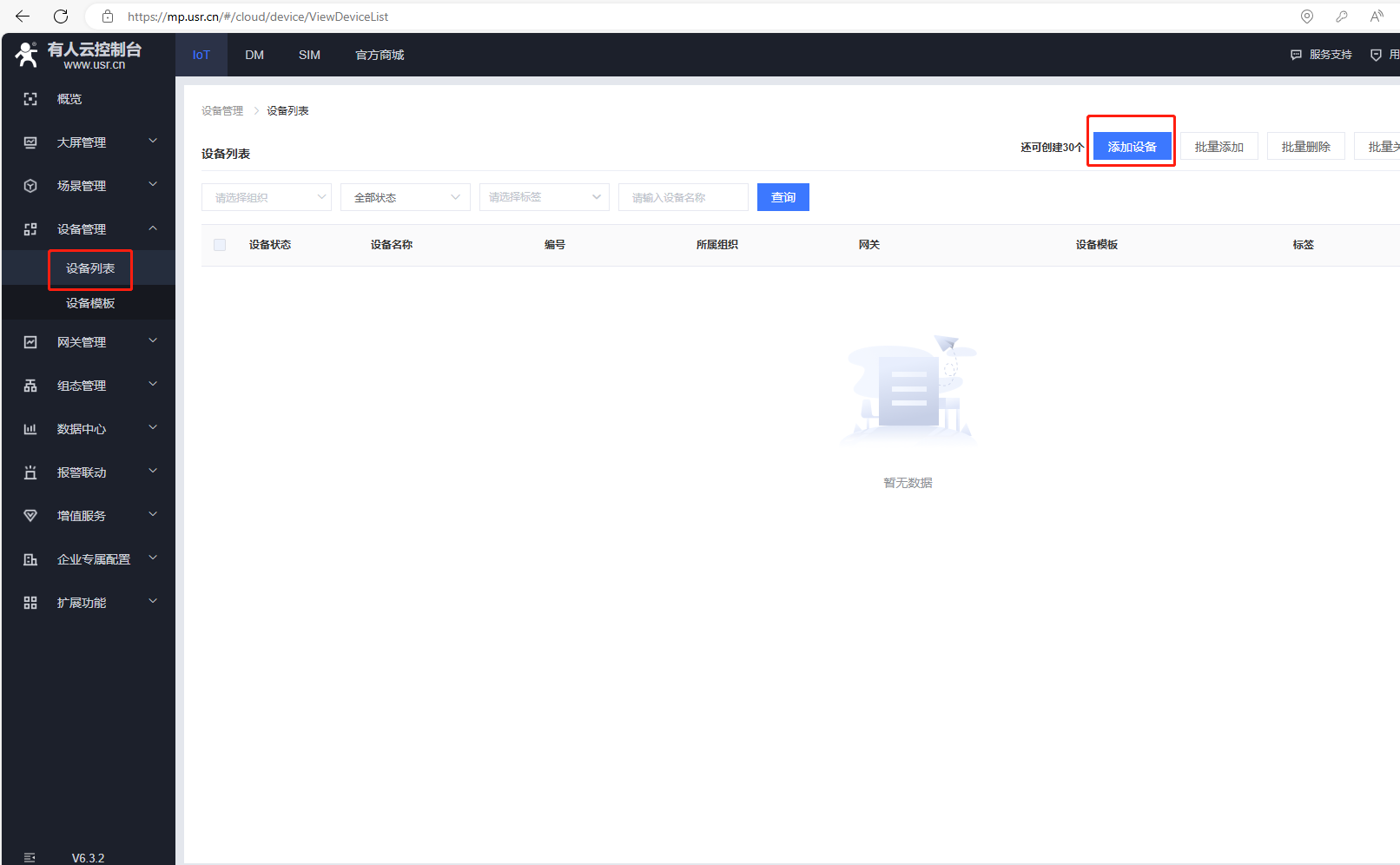

（4）添加设备，点击设备管理，点击设备列表，点击添加设备。

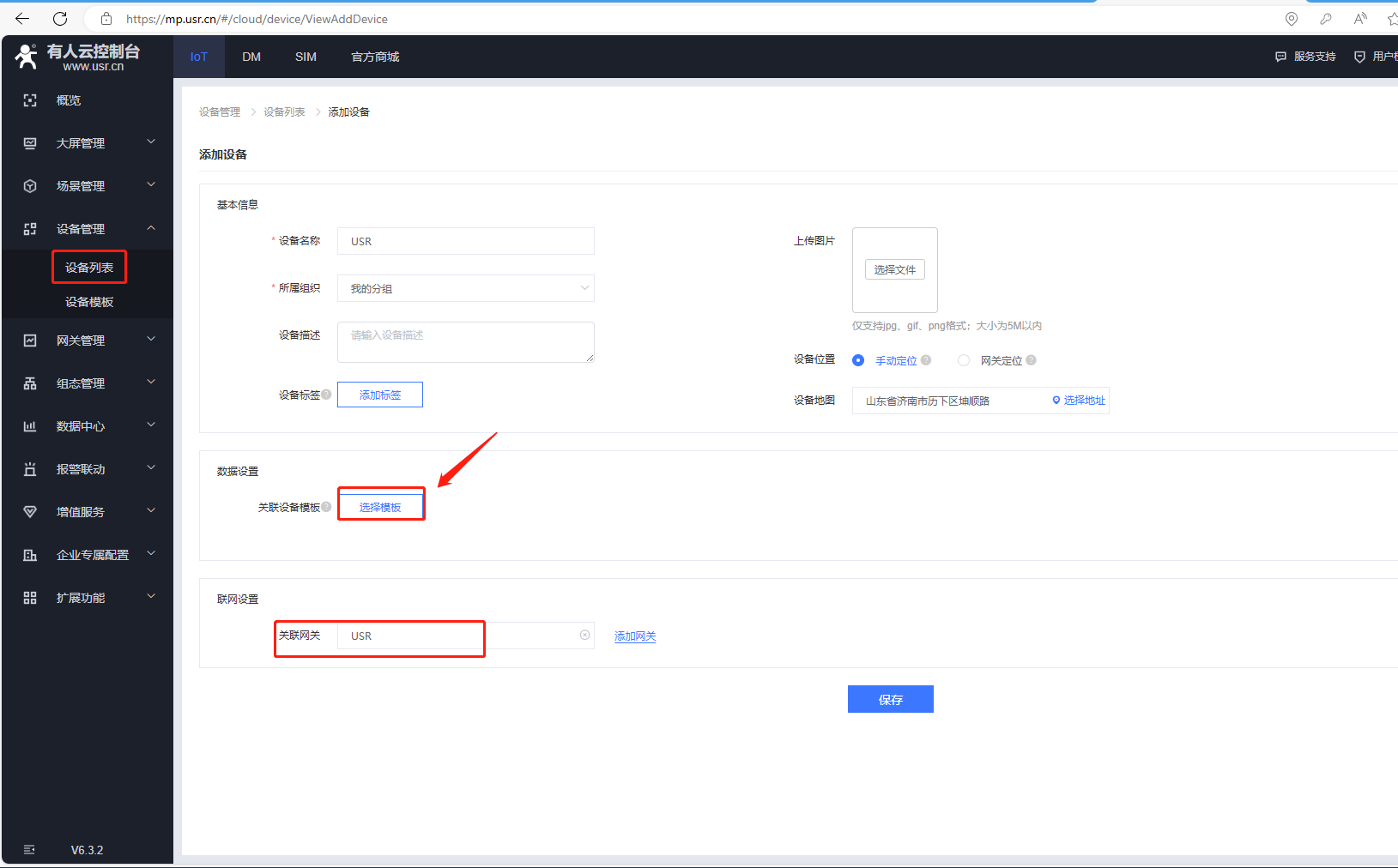

（5）添加模板，输入设备名称，点击选择模板。

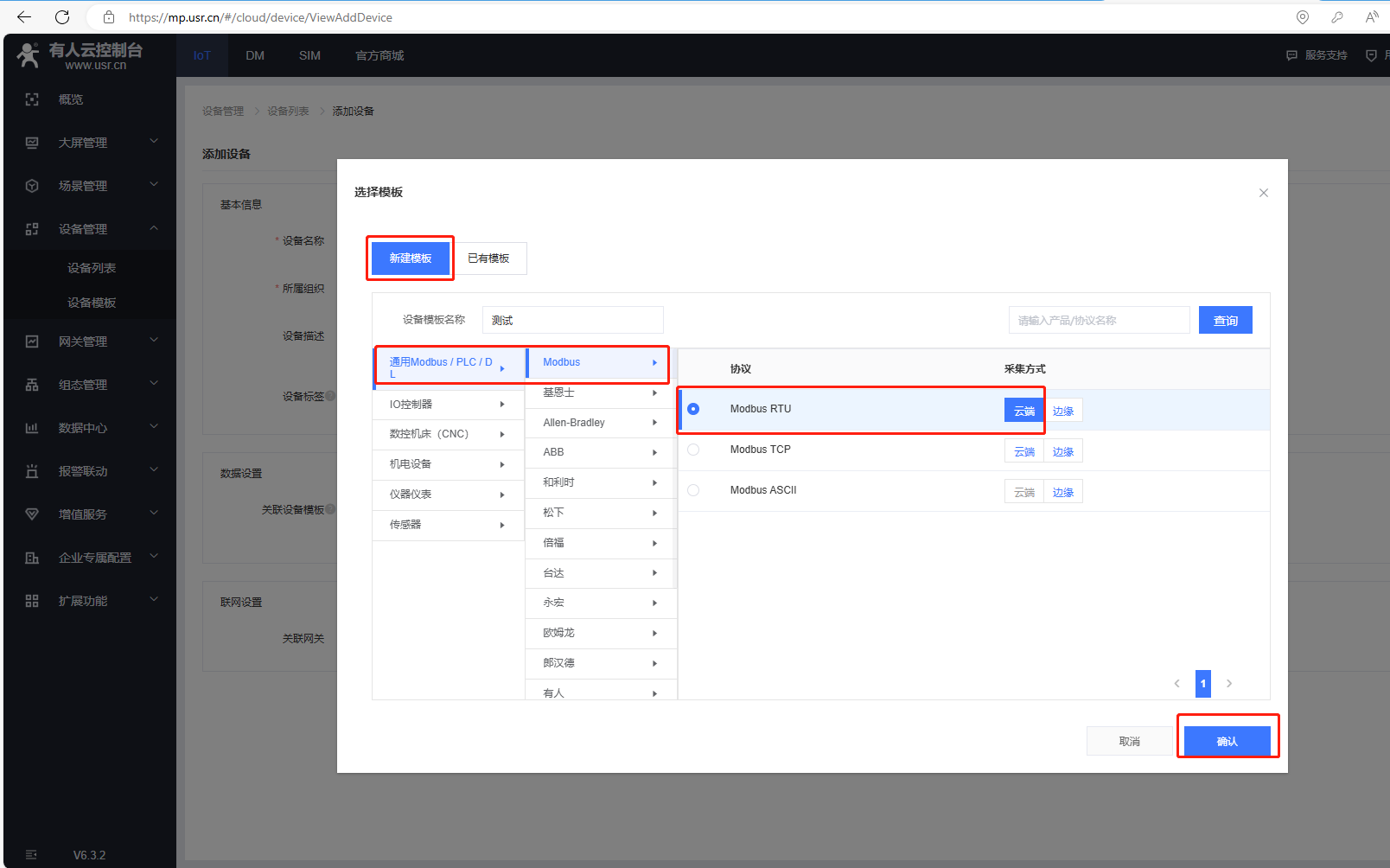

选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式云端，最后确认。

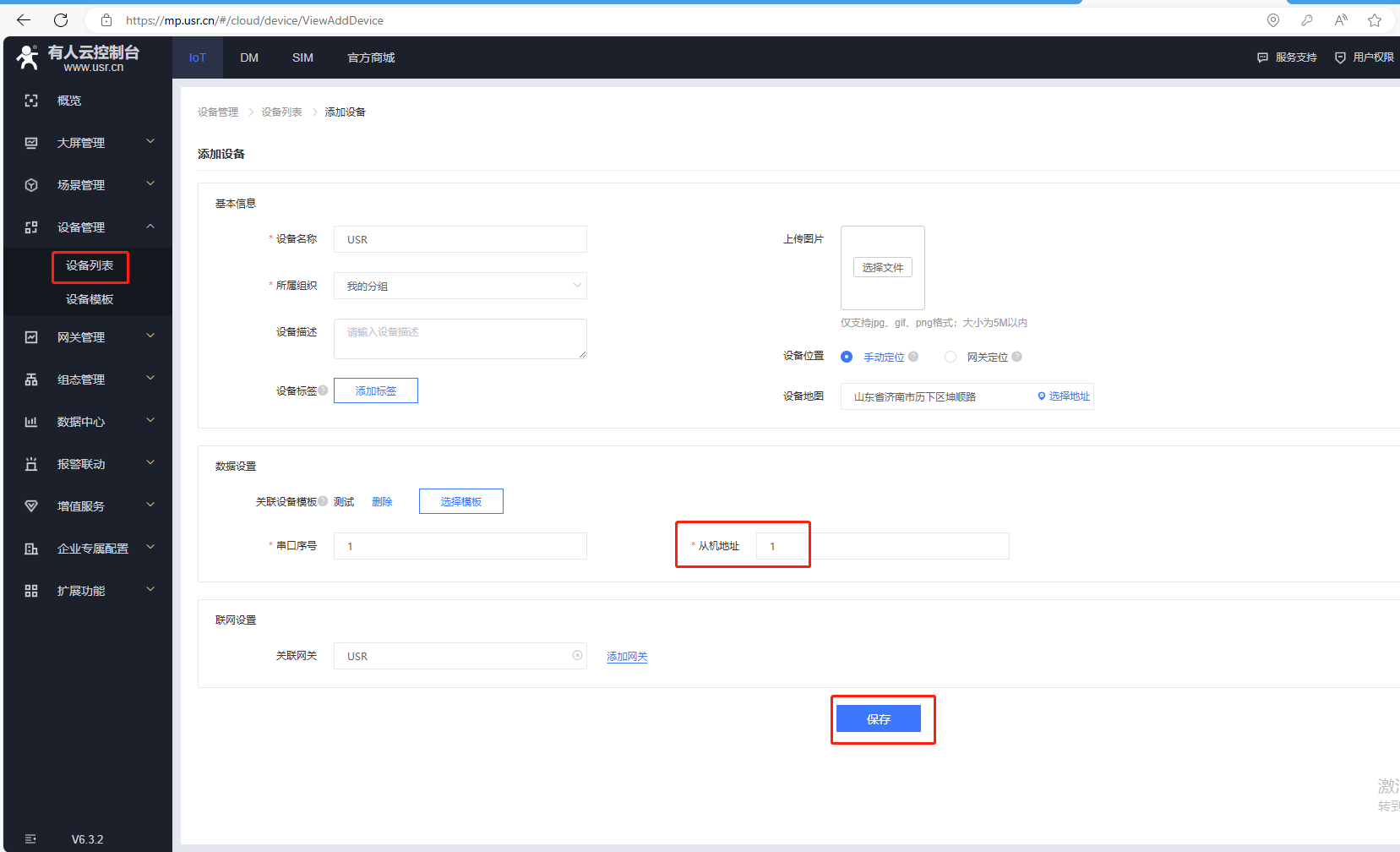

（6）添加从机，串口序号默认1，从机地址1（实际应用，填所接串口设备的十进制从机地址号）

联网设置，关联网关选择自身设备，USR-G771，最后点击保存。

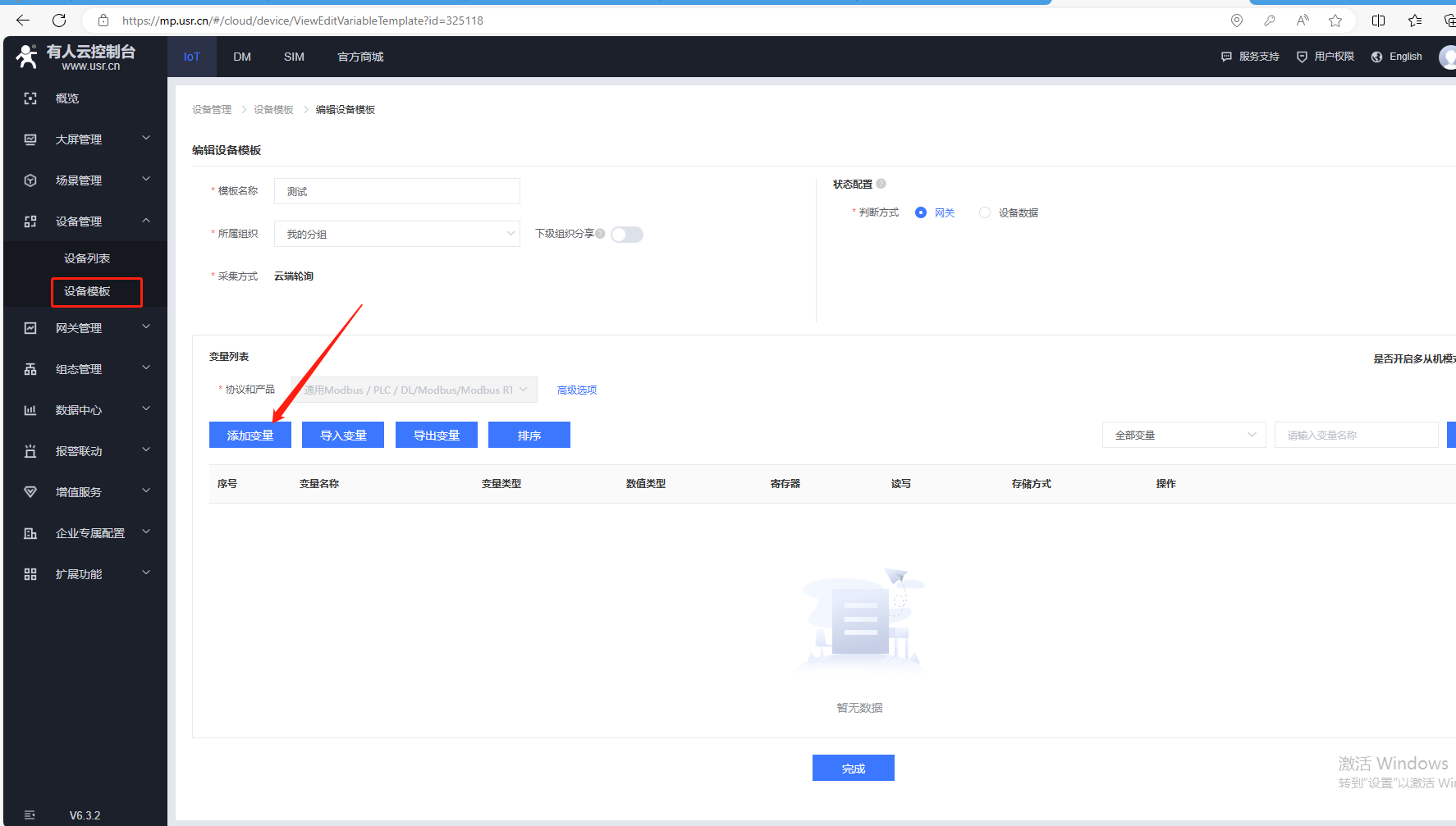

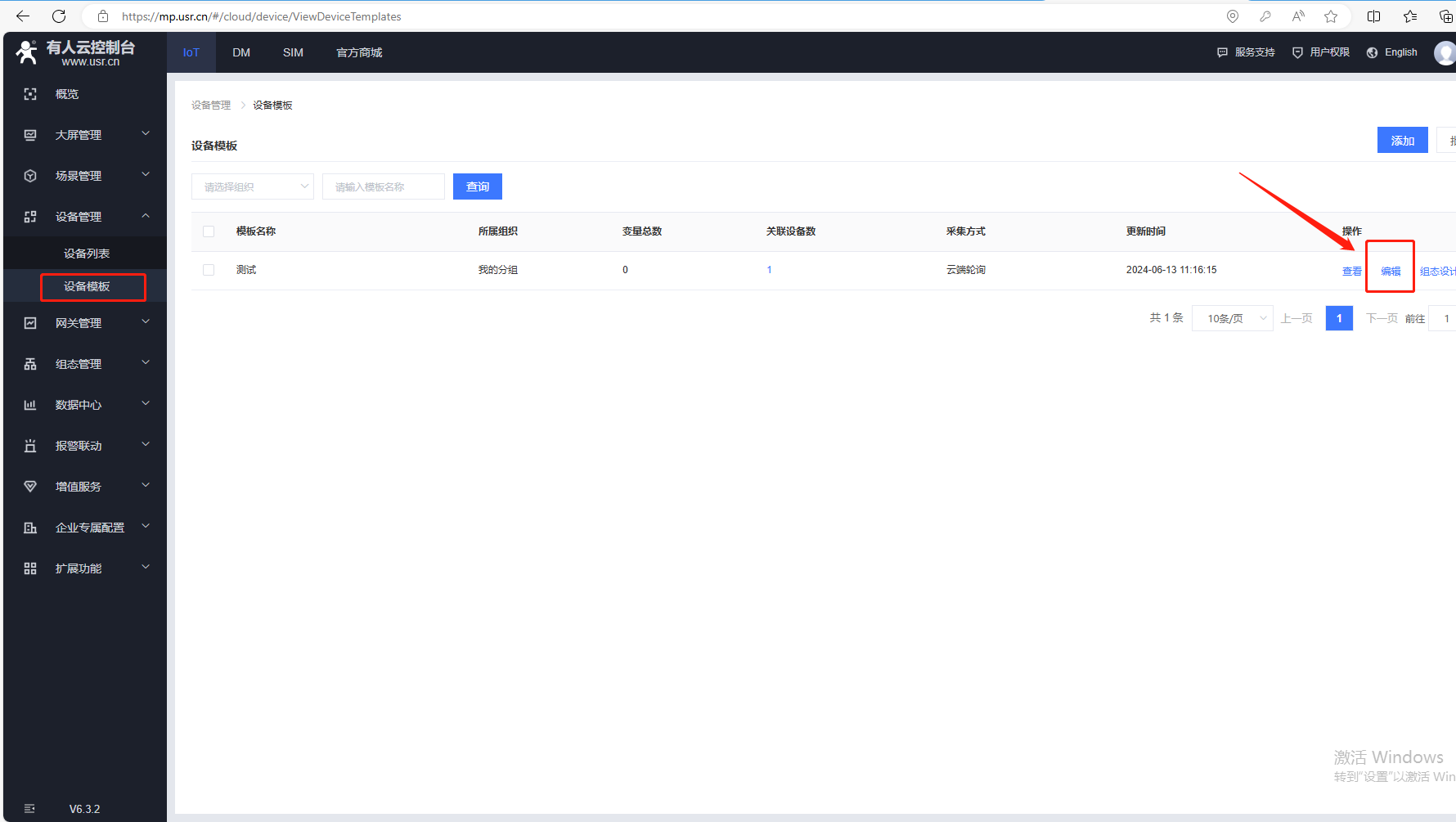

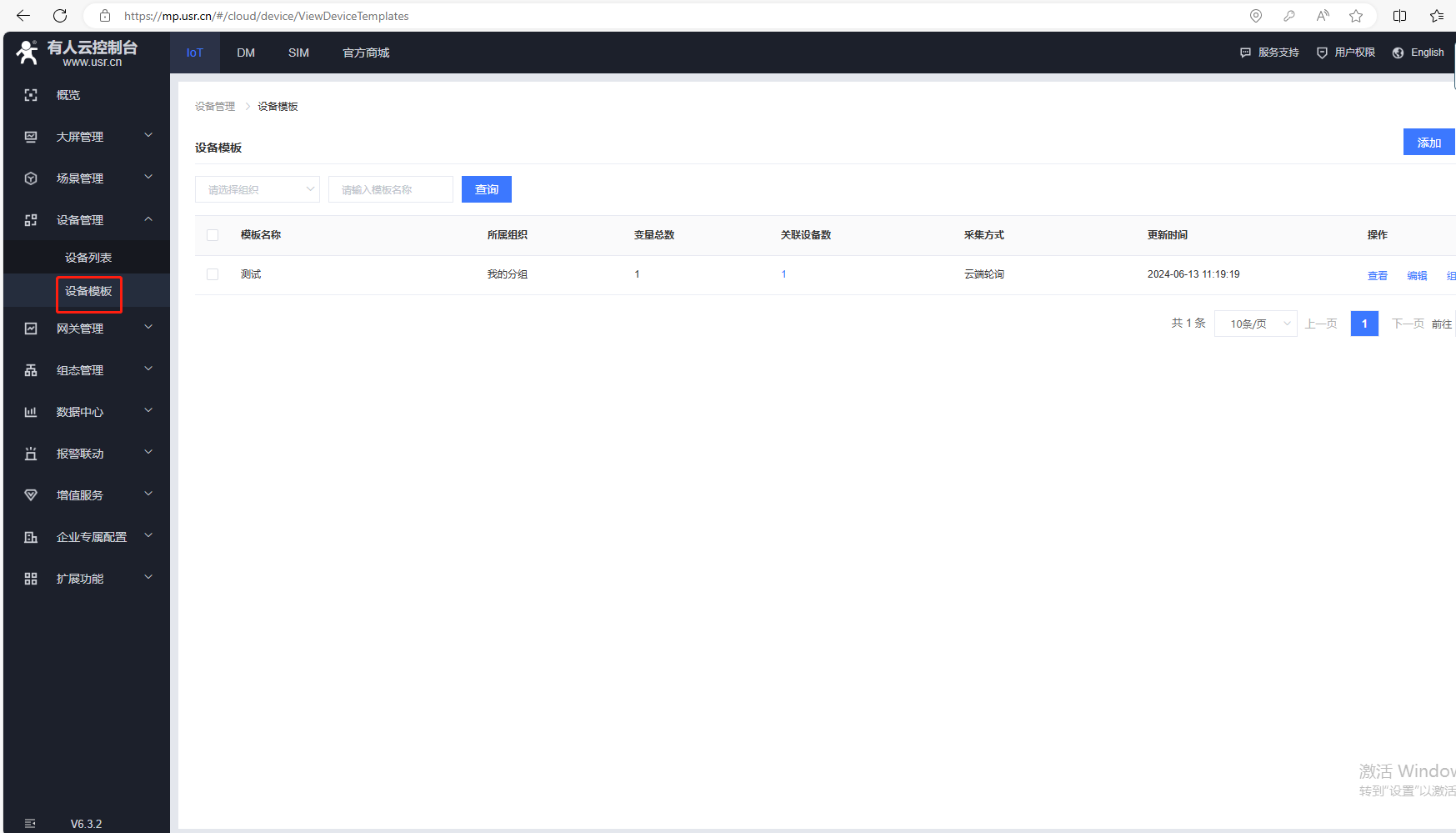

（7）添加变量，点击设备管理，点击设备模板，点击编辑。

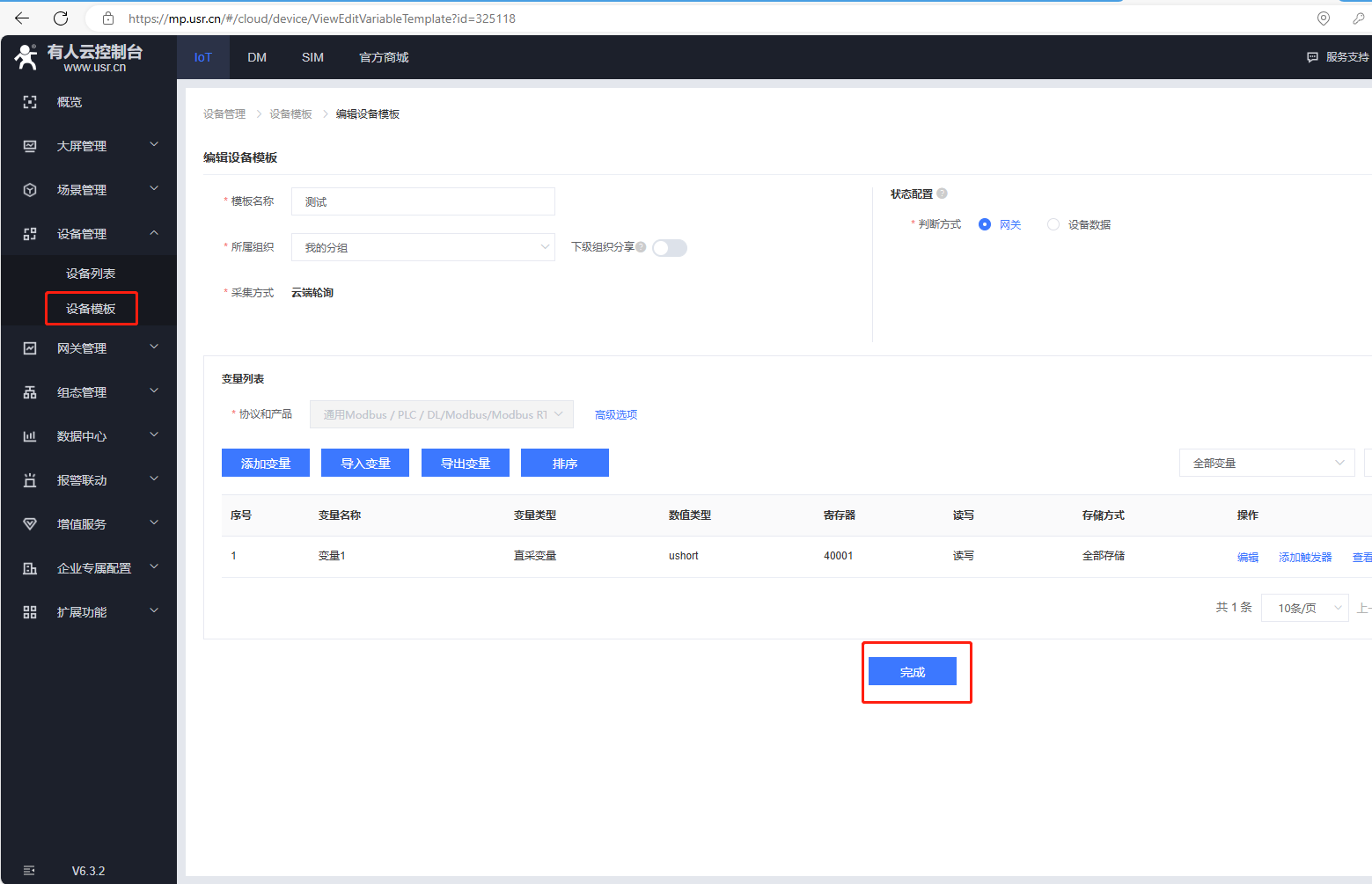

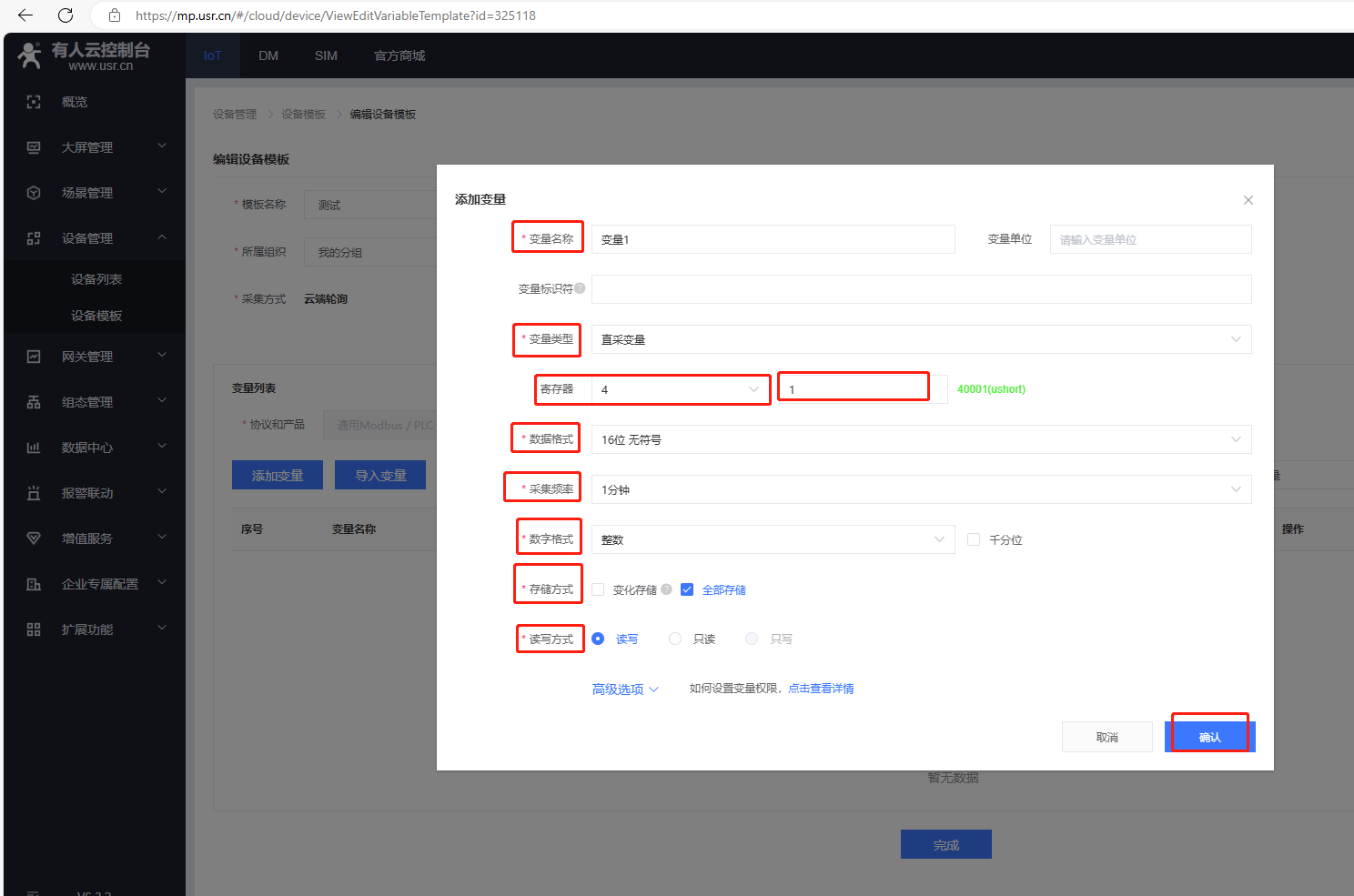

输入变量名称，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。

采集频率1分钟。

可以选择存储方式和读写方式，点击确认，最后点击完成。

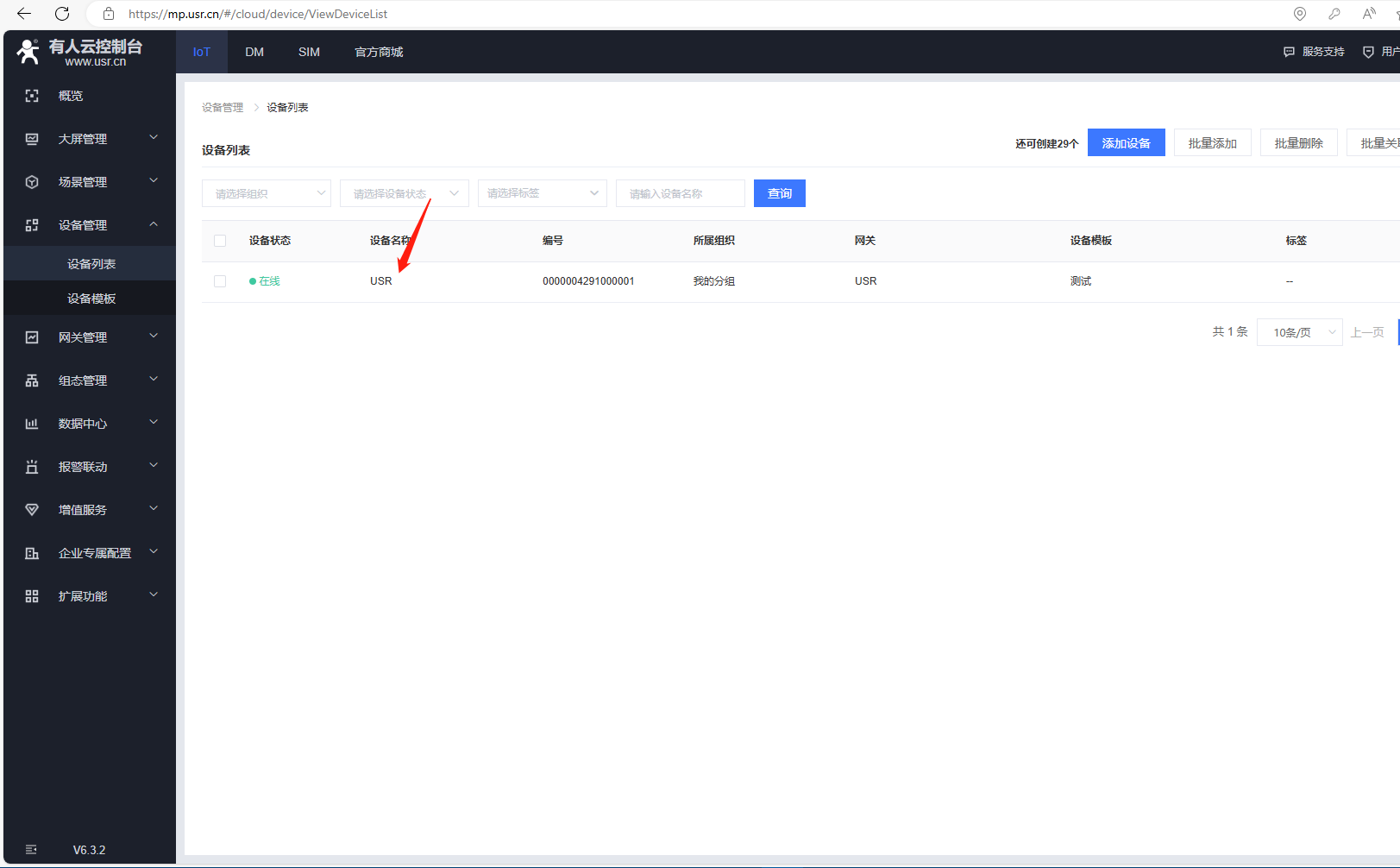

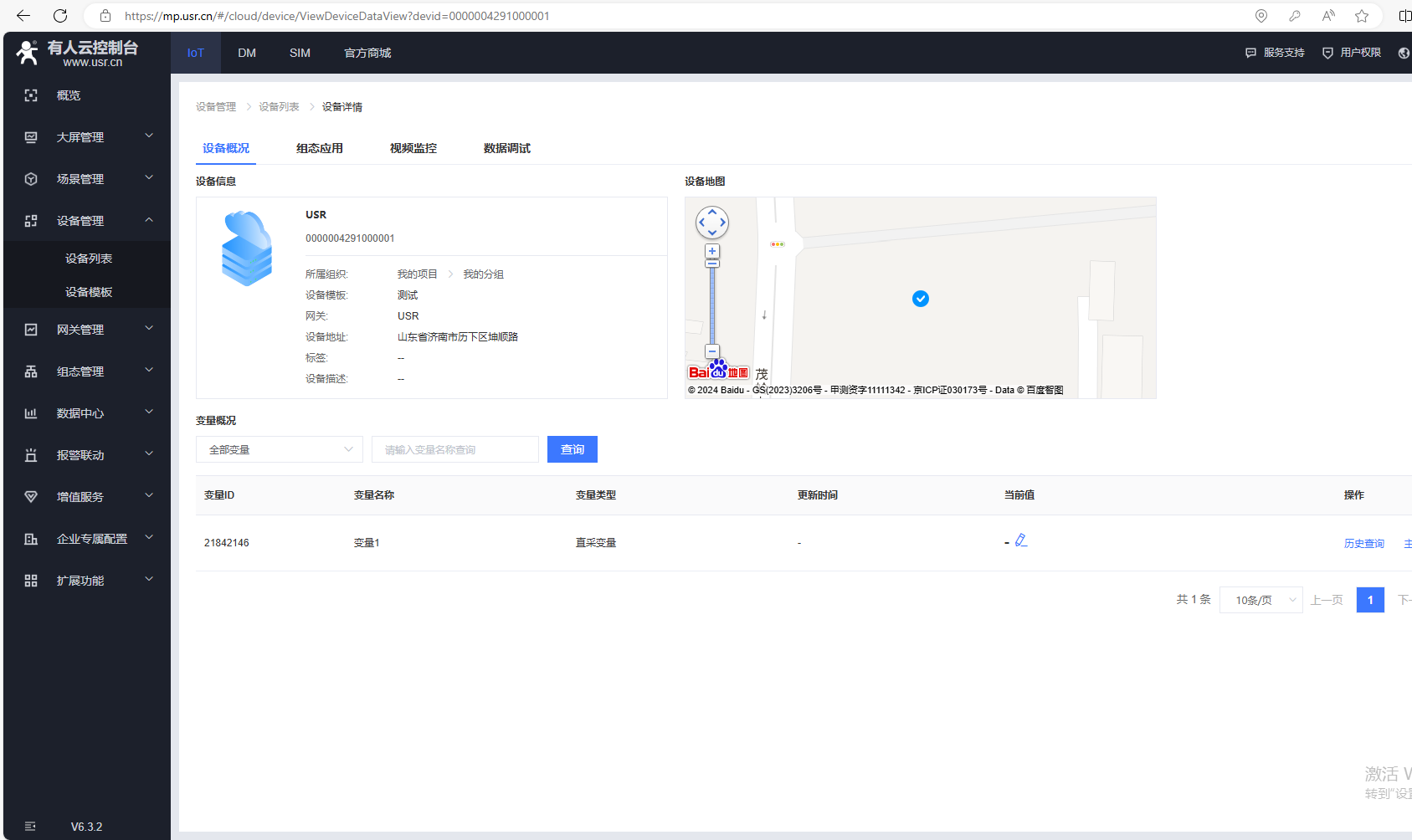

（8）返回设备列表，点击设备名称，可以去查看变量当前值。

四、USR参数设置

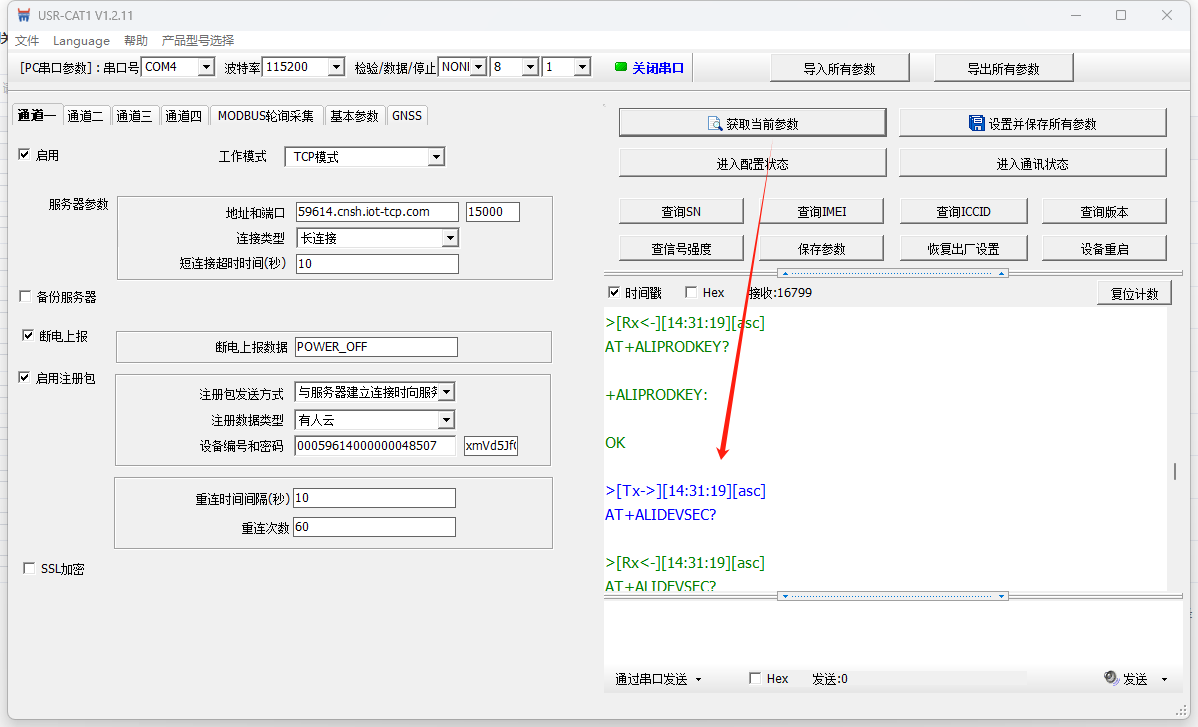

1、打开USR-G771设置软件，去配置产品参数。

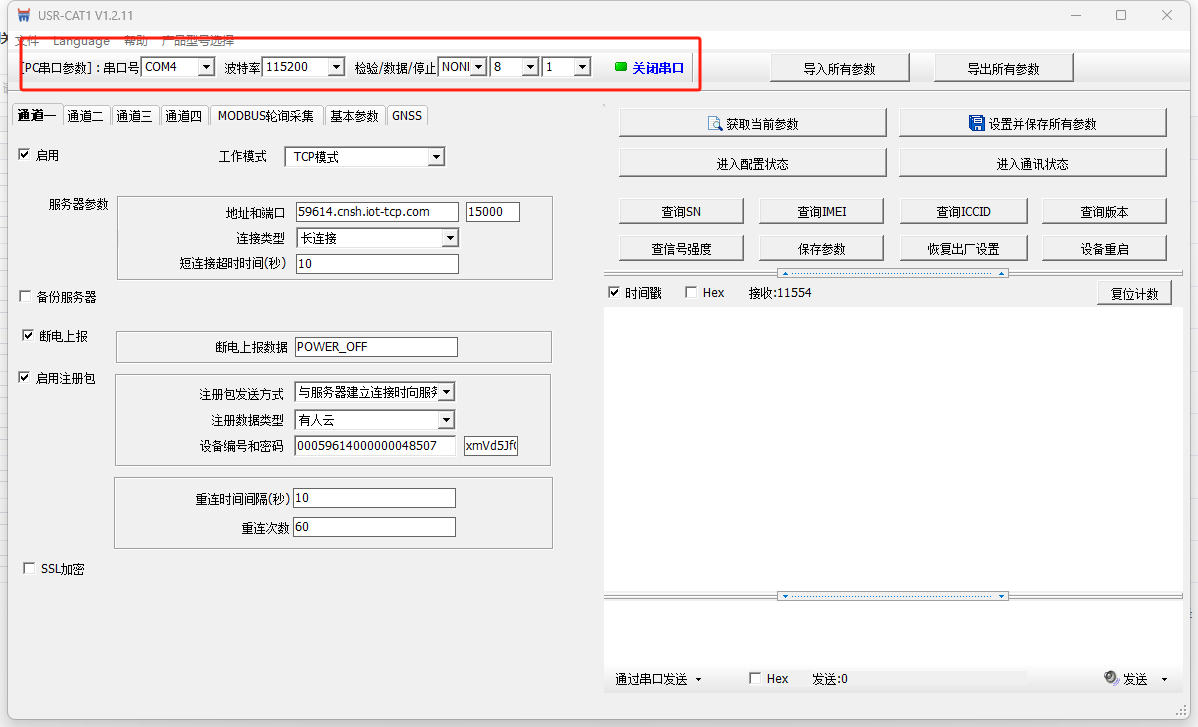

打开上位机软件，选择COM4，串口参数选择115200、NONE、8 、1，打开串口

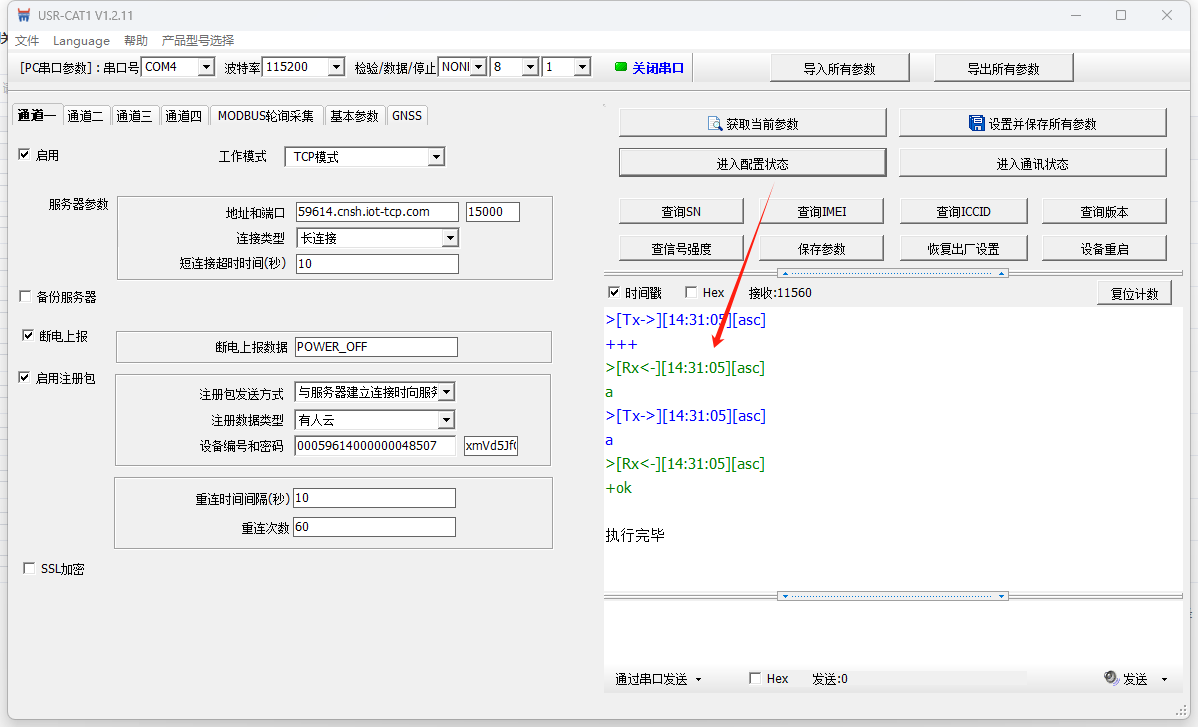

进入配置状态

获取当前参数

2、设置连接有人云平台参数

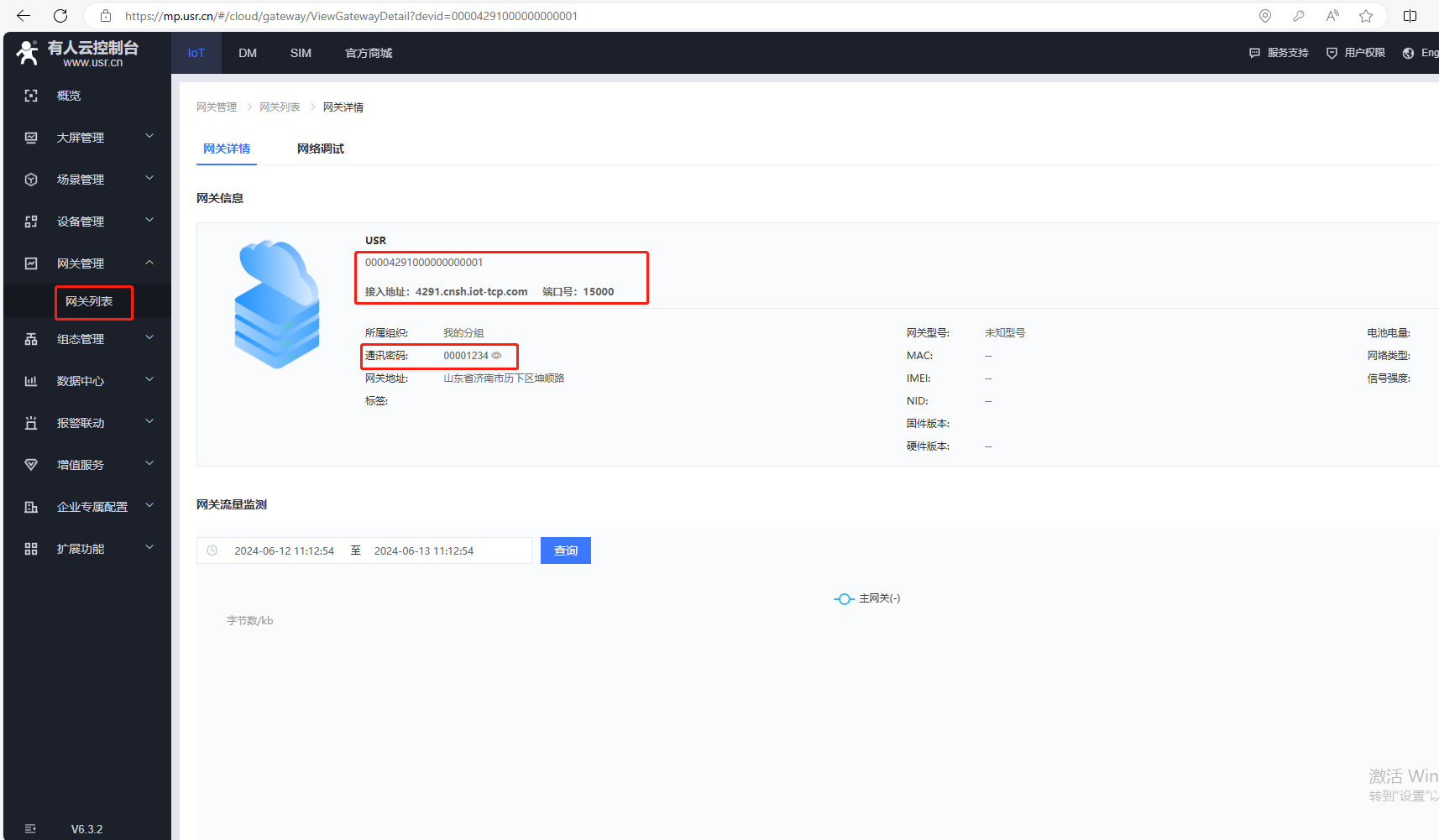

网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；

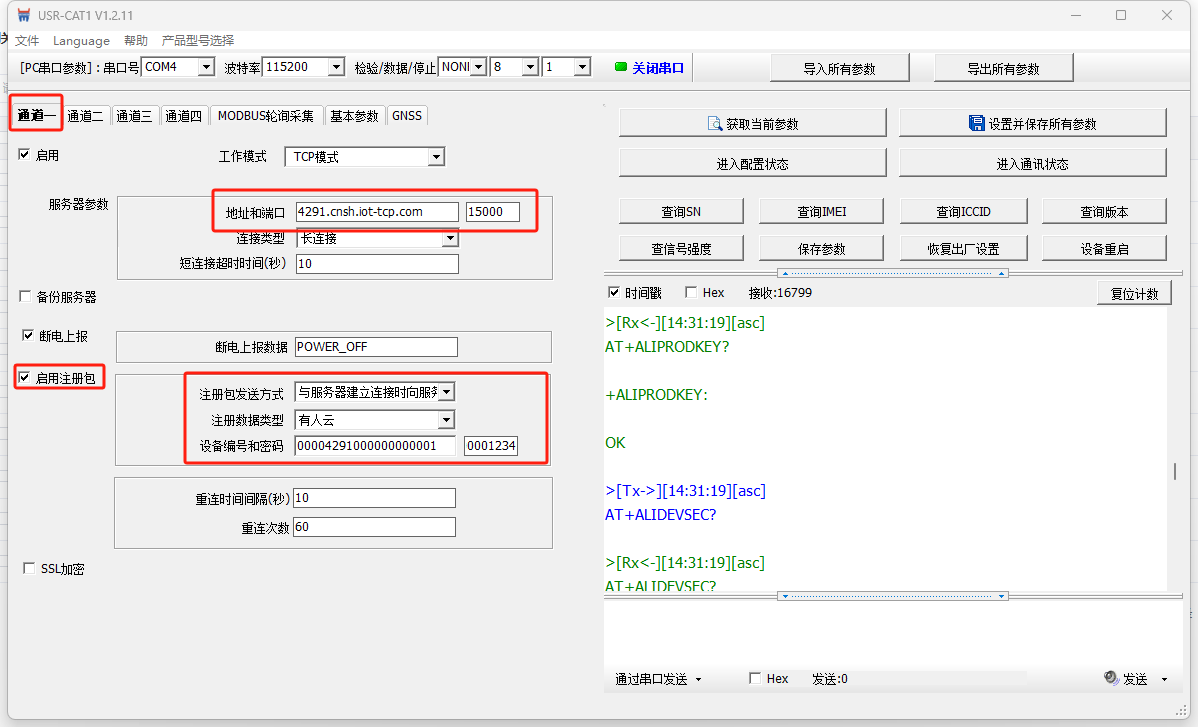

设置服务器A地址4291.cnsh.iot-tcp.com和端口号15000，

开启注册包，数据类型选择有人云，输入有人云添加设备的ID 00004291000000000001和密码00001234，点击设置所有参数。

设置并保存参数，设备重启

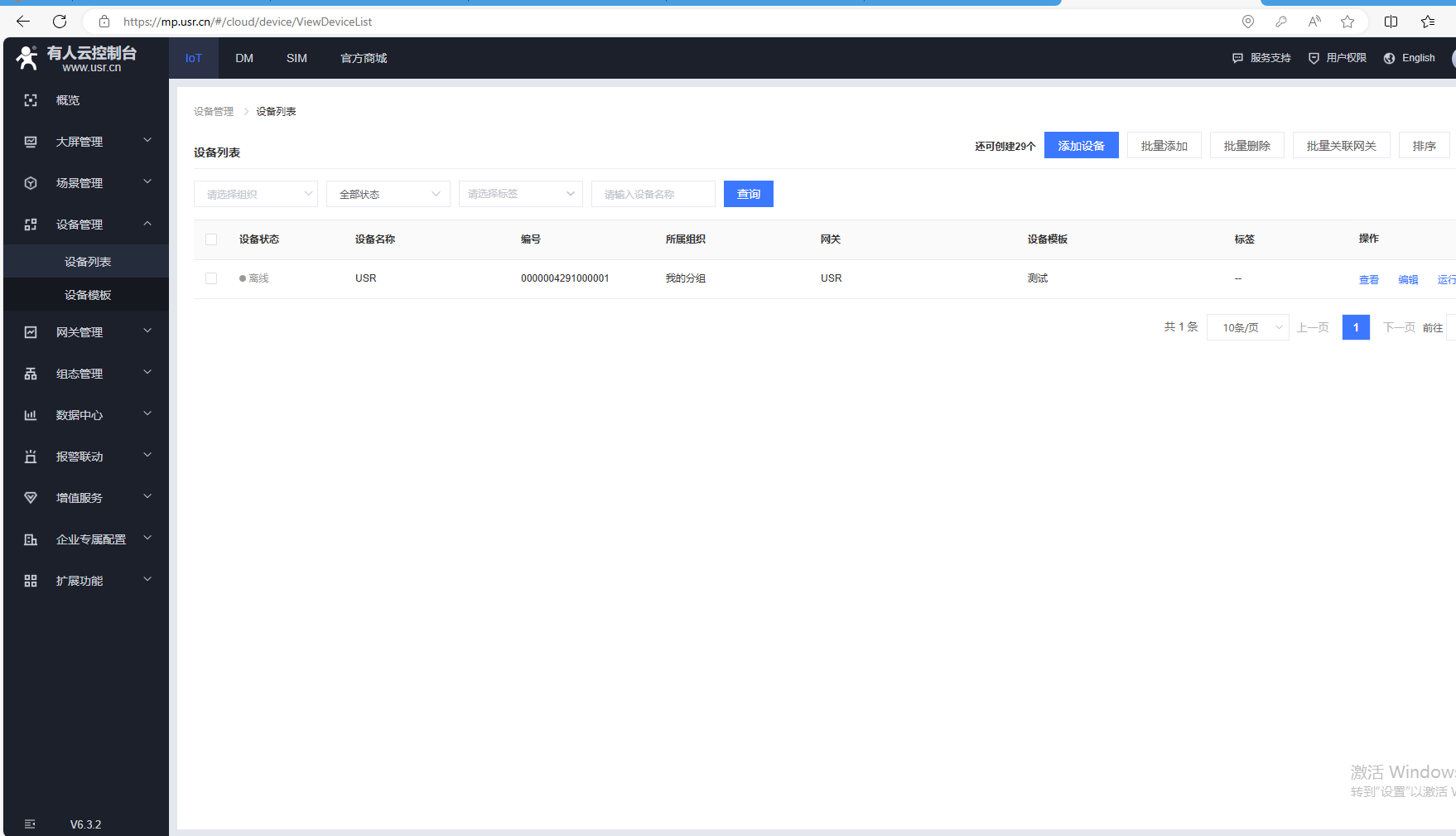

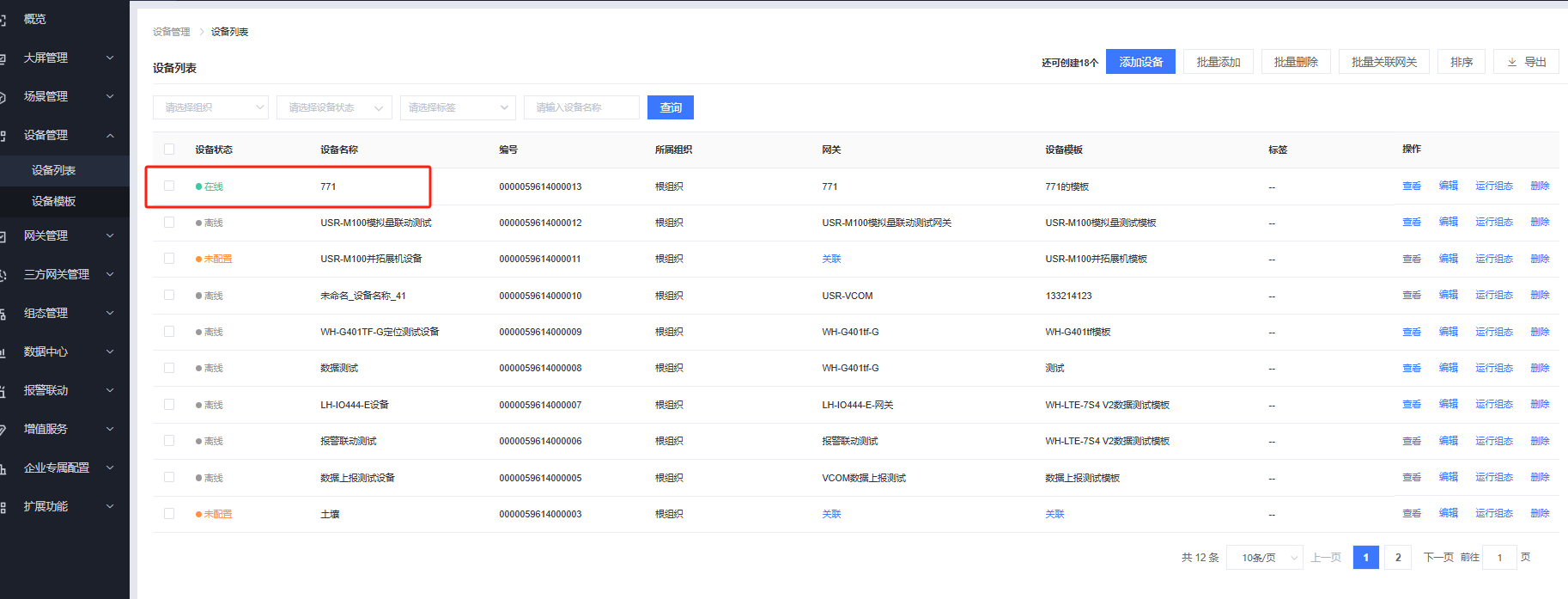

3、有人云设备在线

五、数据调试

1、打开串口软件MODBUS slave软件，配置参数

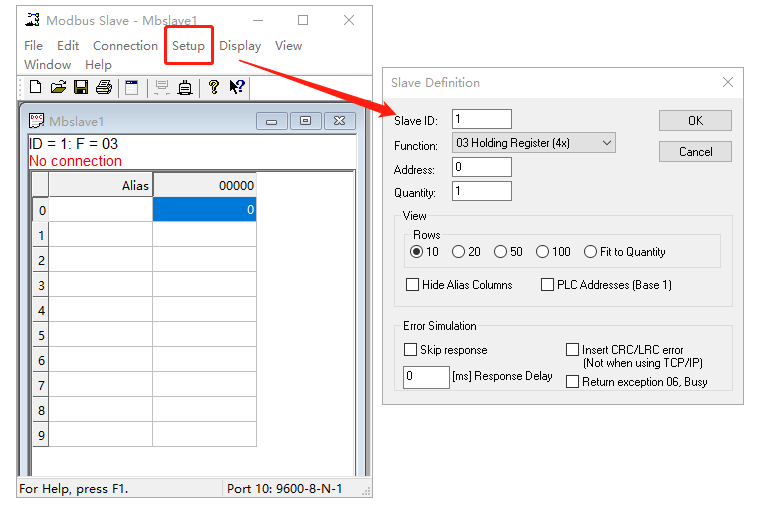

（1）点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。

就是模拟从机地址1，采集1个寄存器地址0的数据。

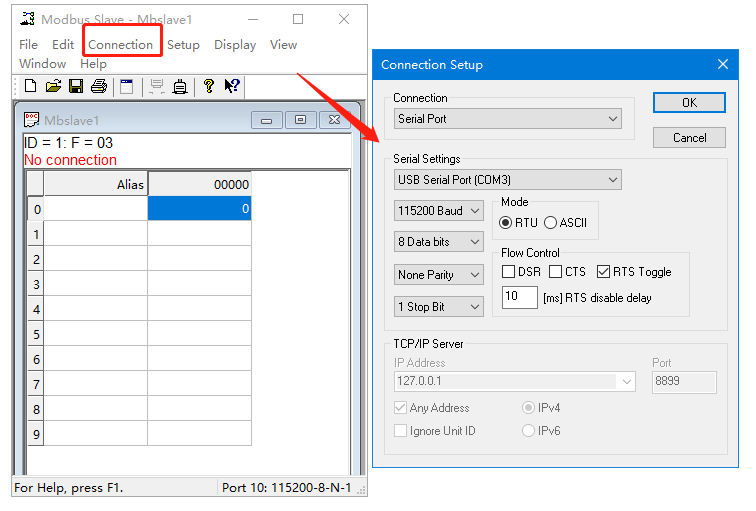

（2）点击Connection,选择串口，对应USR所接USB-RS232串口线的COM口号，串口参数和USR串口参数保持一致。 Mode选择RTU，模拟MODBUS RTU协议串口。

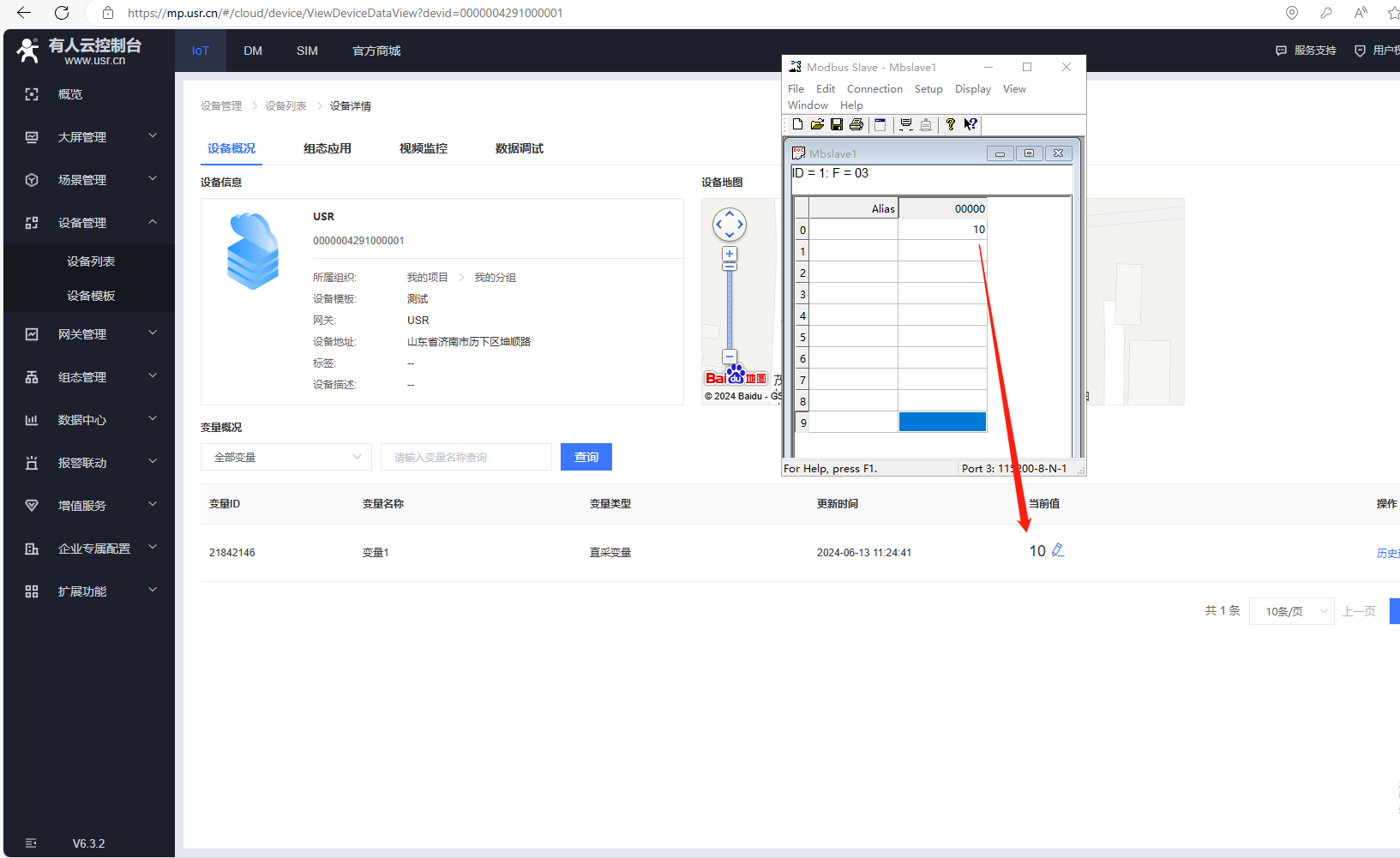

2、MODBUS slave数据设置10，有人云设备列表1分钟采集，可以看到变量采集的当前值数据10。

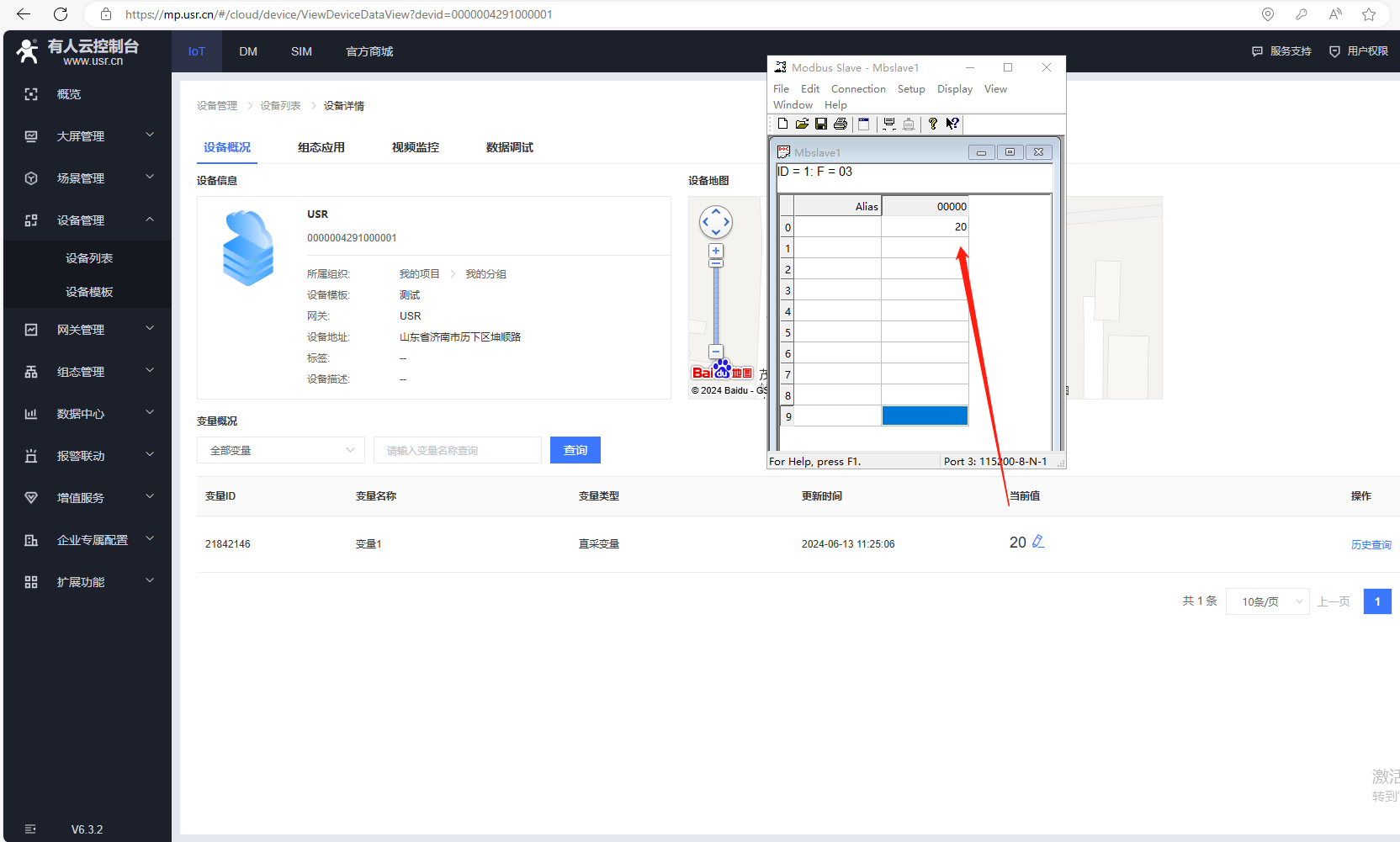

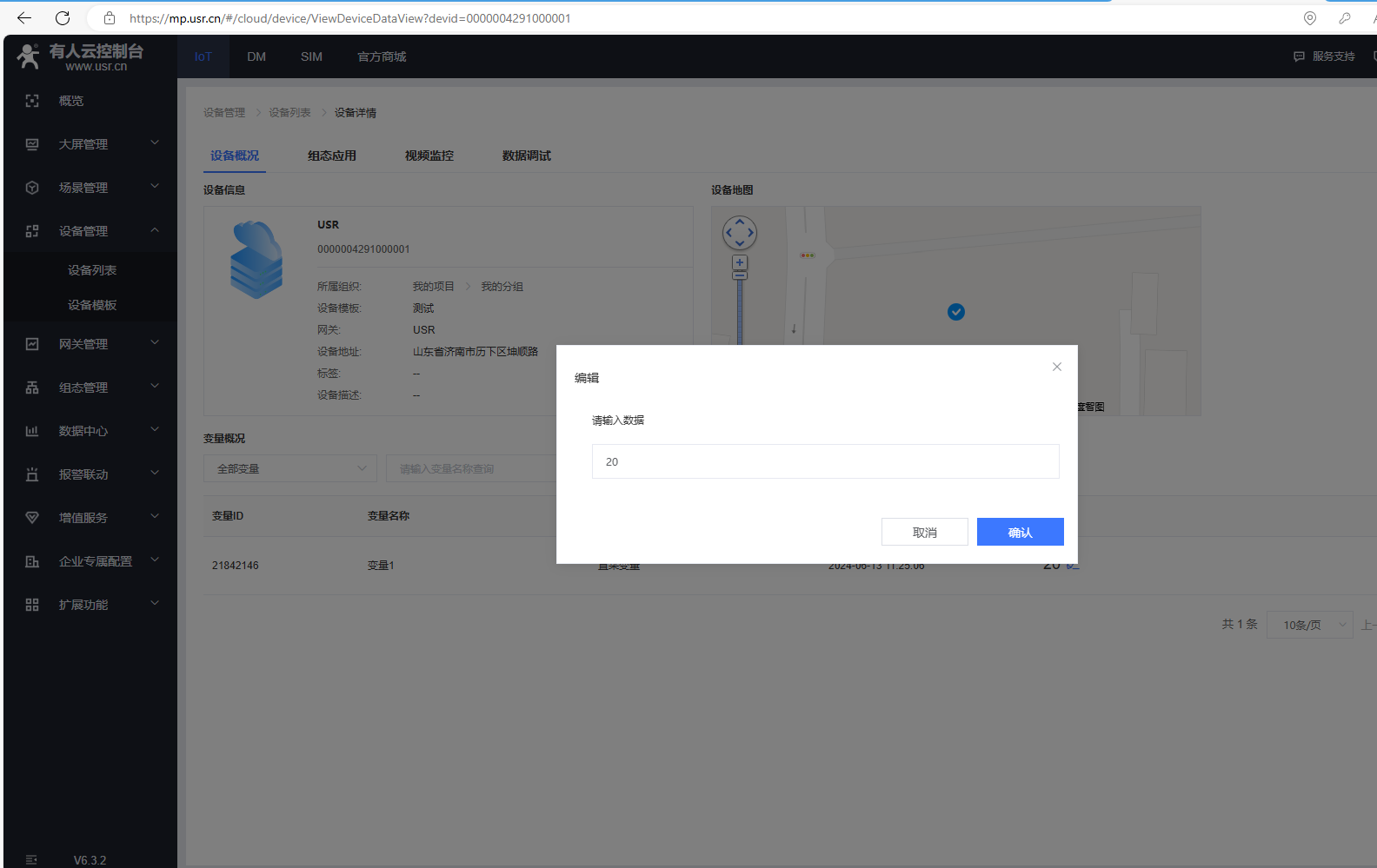

3、有人云写数据20，MODBUS slave数据变为20。

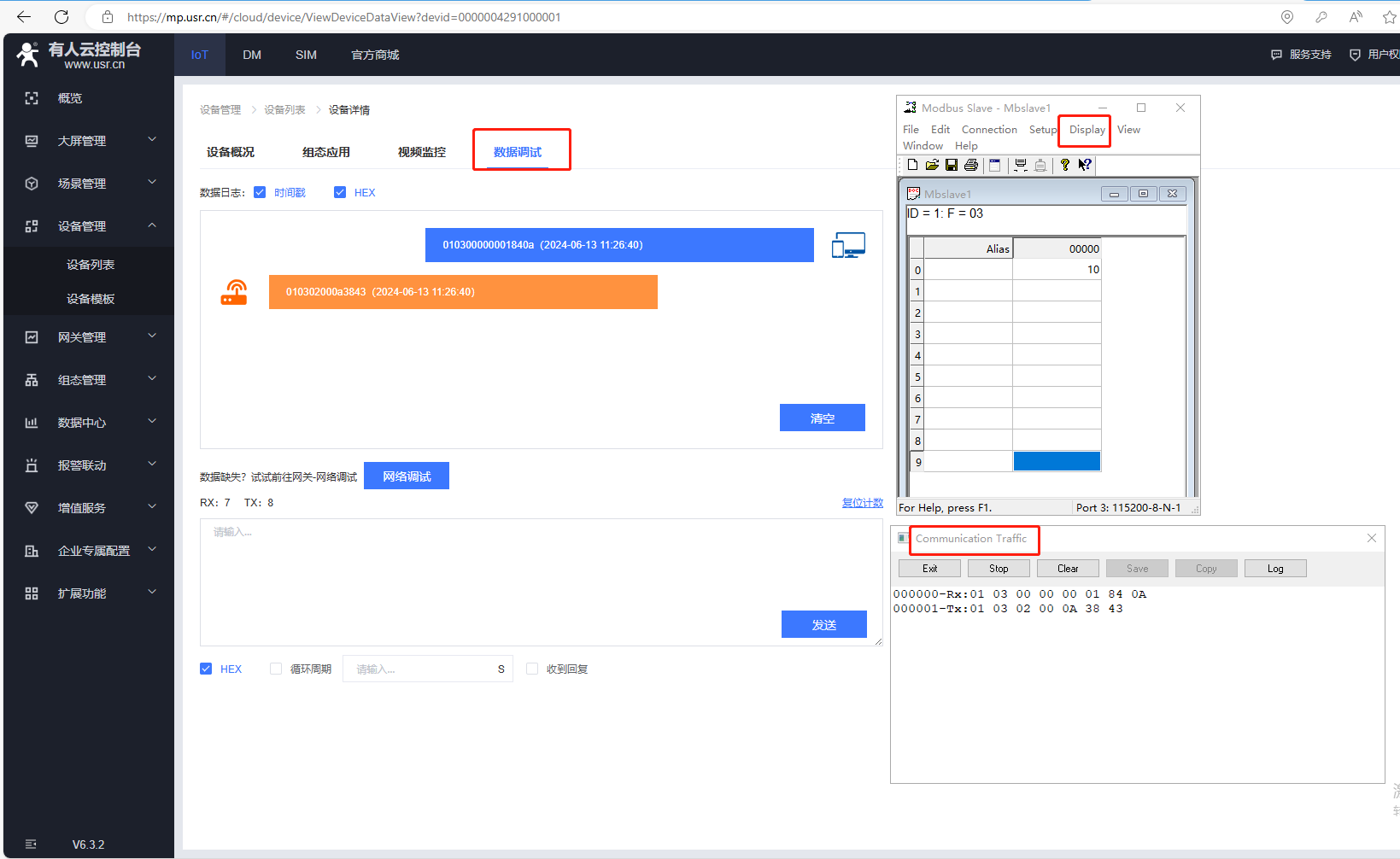

4、有人云数据调试功能

还可以利用有人云的数据调试功能，查看有人云的数据收发是否正常。

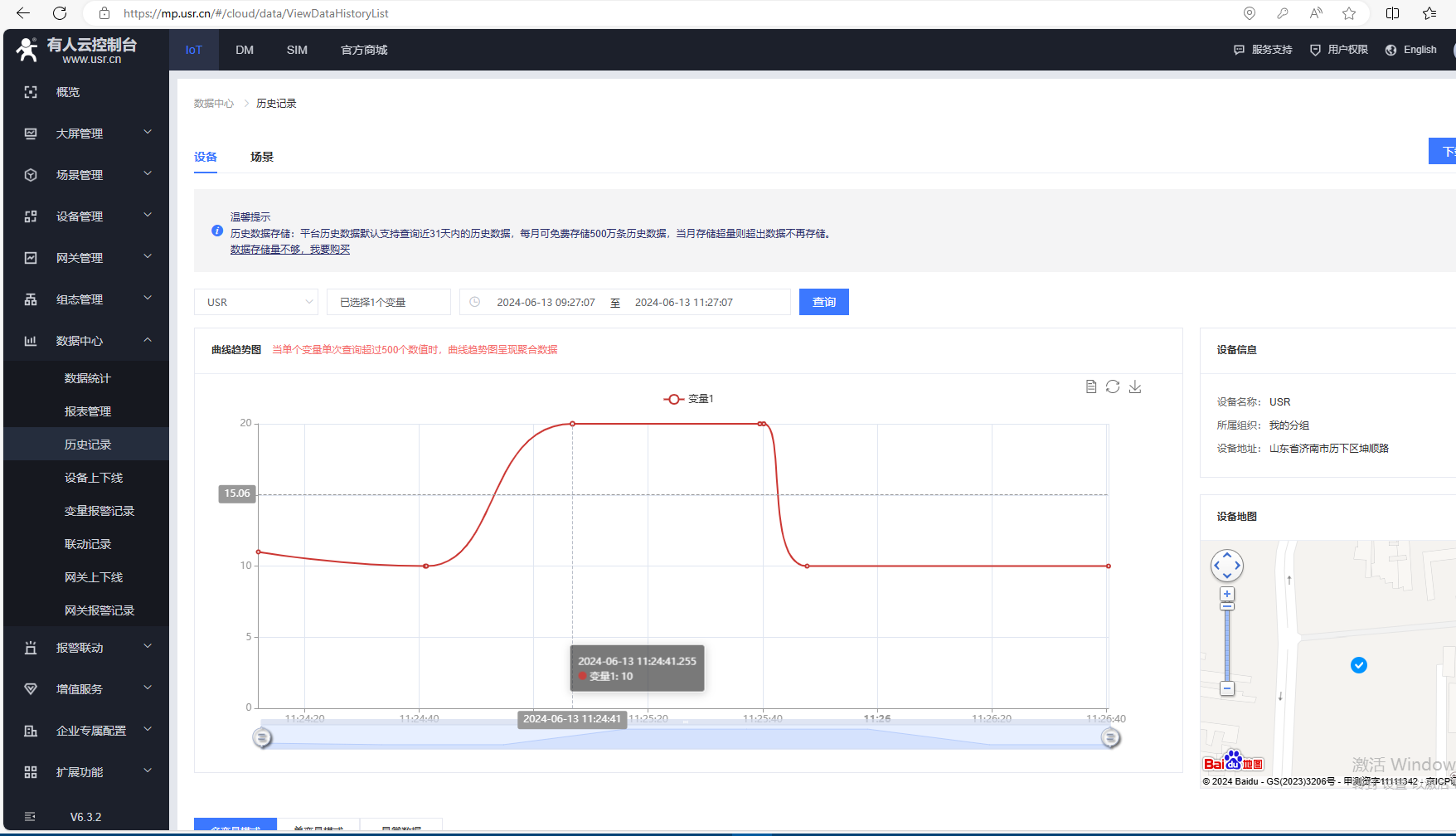

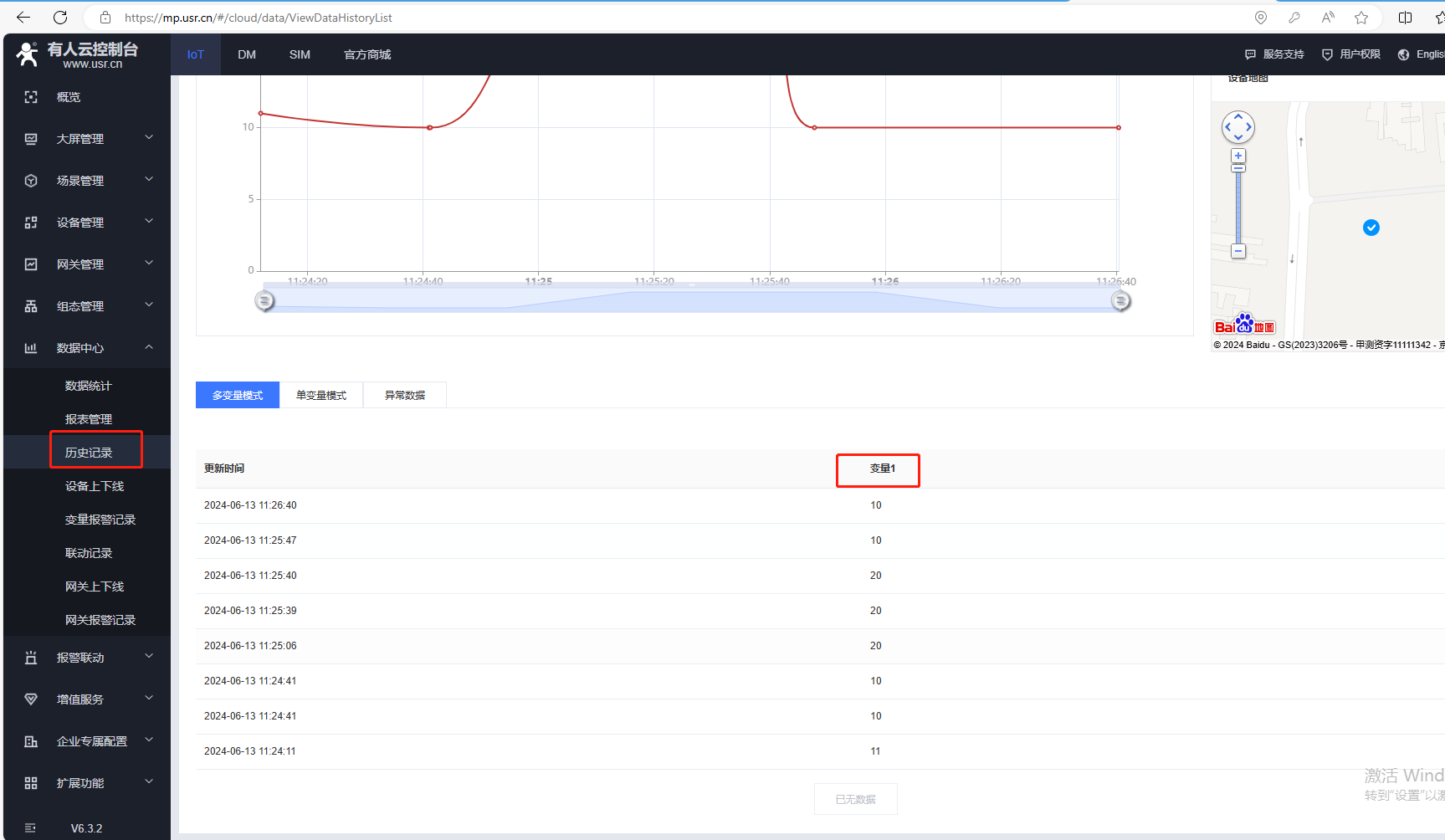

5、数据中心，历史记录查看历史曲线和历史数据

编写人：尹丛欣 编写日期：2024-06-17

审核人：尹丛欣 审核日期：2024-06-17

订正版本：V1.0 订正内容：初稿
