一、资料下载
USR-DR154 说明书:https://www.usr.cn/Download/982.html
USR-DR154 规格书:https://www.usr.cn/Download/983.html
USR-DR154 AT指令集:https://www.usr.cn/Download/984.html
USR-DR154 设置软件:https://www.usr.cn/Download/826.html
二、硬件连接
1、所需物品
USR-DR154 产品 1台
12V电源适配器 1个
645-07协议电表 1个
笔记本电脑 1台
联外网的路由器 1个
2、硬件连接
USR-DR154 的485串口接645-07电表的485串口,A接A,B接B,USR-DR154需要修改串口参数,和电表的串口参数保持一致。然后USR-DR154接12V电源适配器上电。
3、645-07电表
本案例,是接下面的电表实际测试。

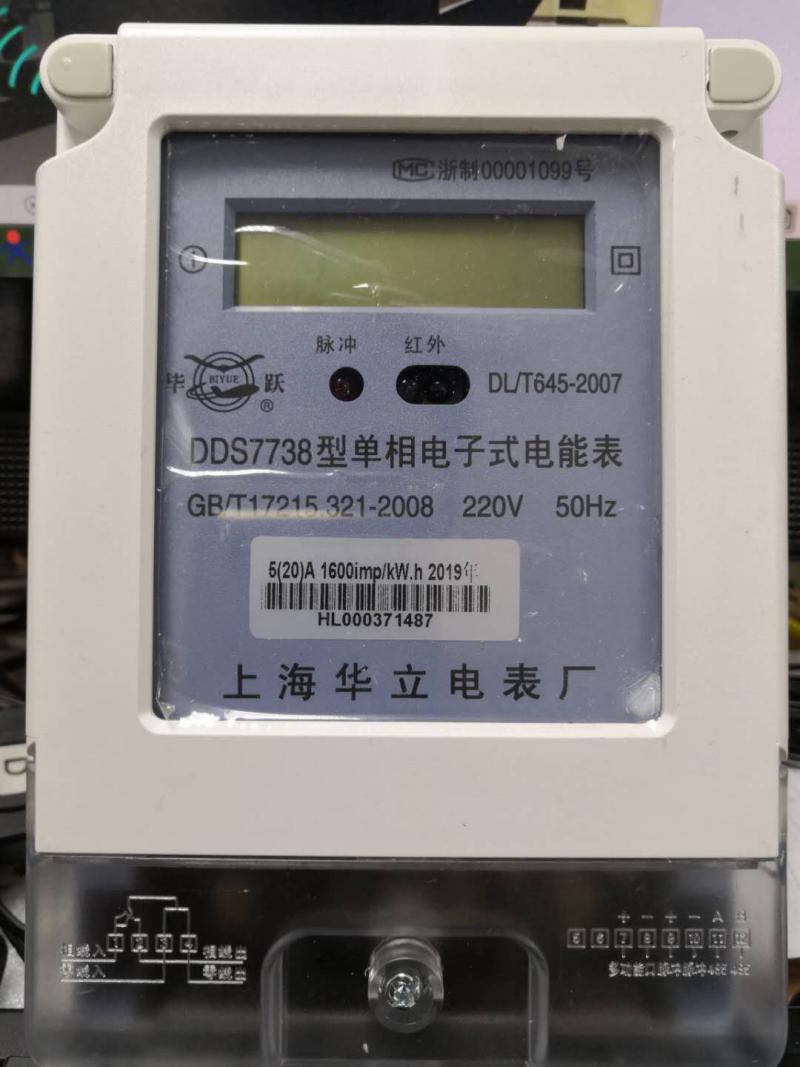

上海华立电表厂,DDS7738型电子式单相电能表 1个
表号:000371487
单相220V输入电源线 1根,接电表。
电能表使用220V交流供电(相线入和零线入),电能表输出接220V插排(相线出和零线出),给其他设备提供电源。

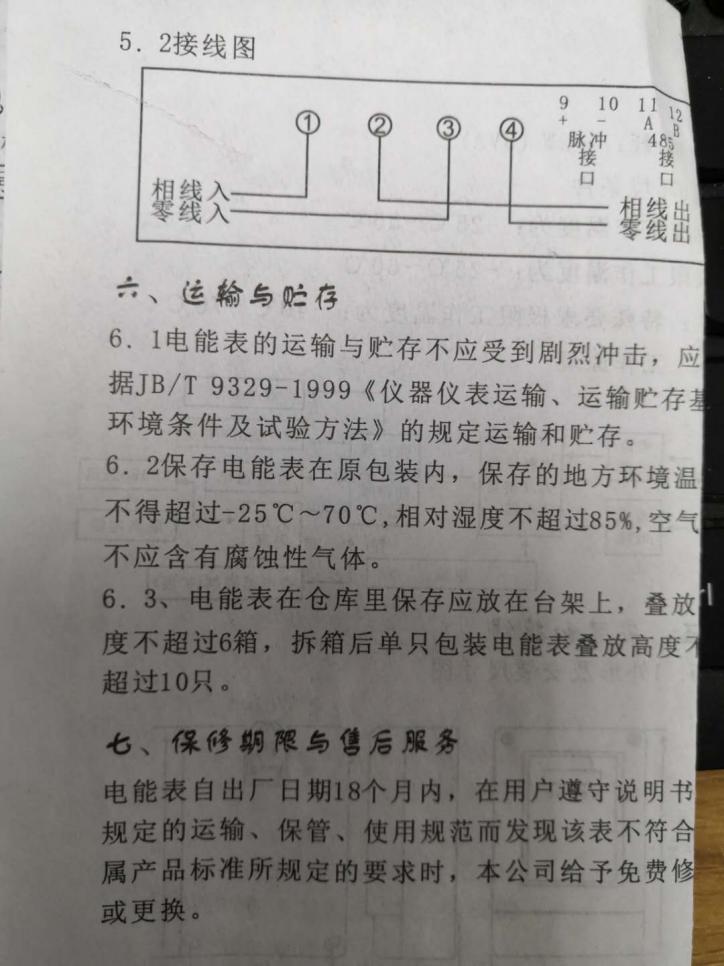

备注:注意电能表接线,要按照电能表使用说明书去接线,接线要正确,接线之前,找其他人确定接线无误,再上电。
三、有人云设置

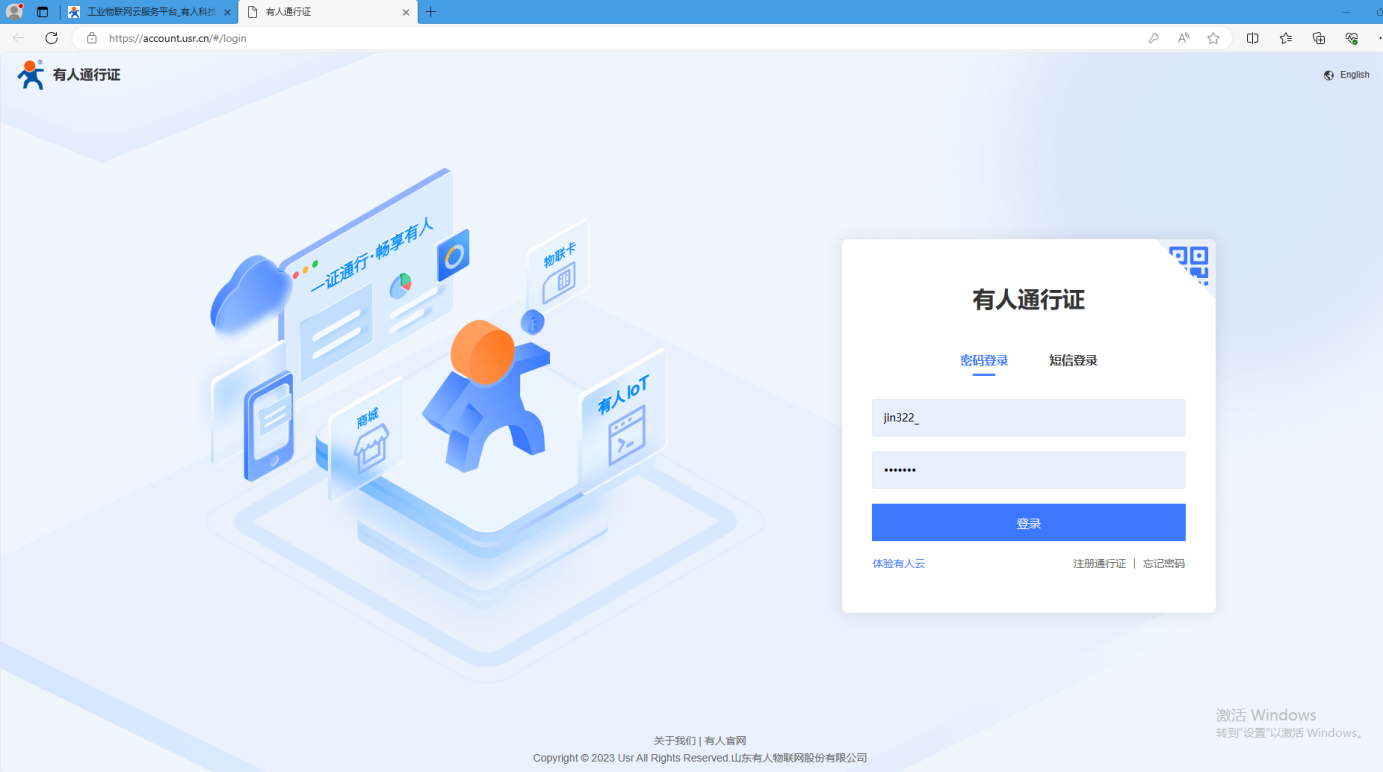

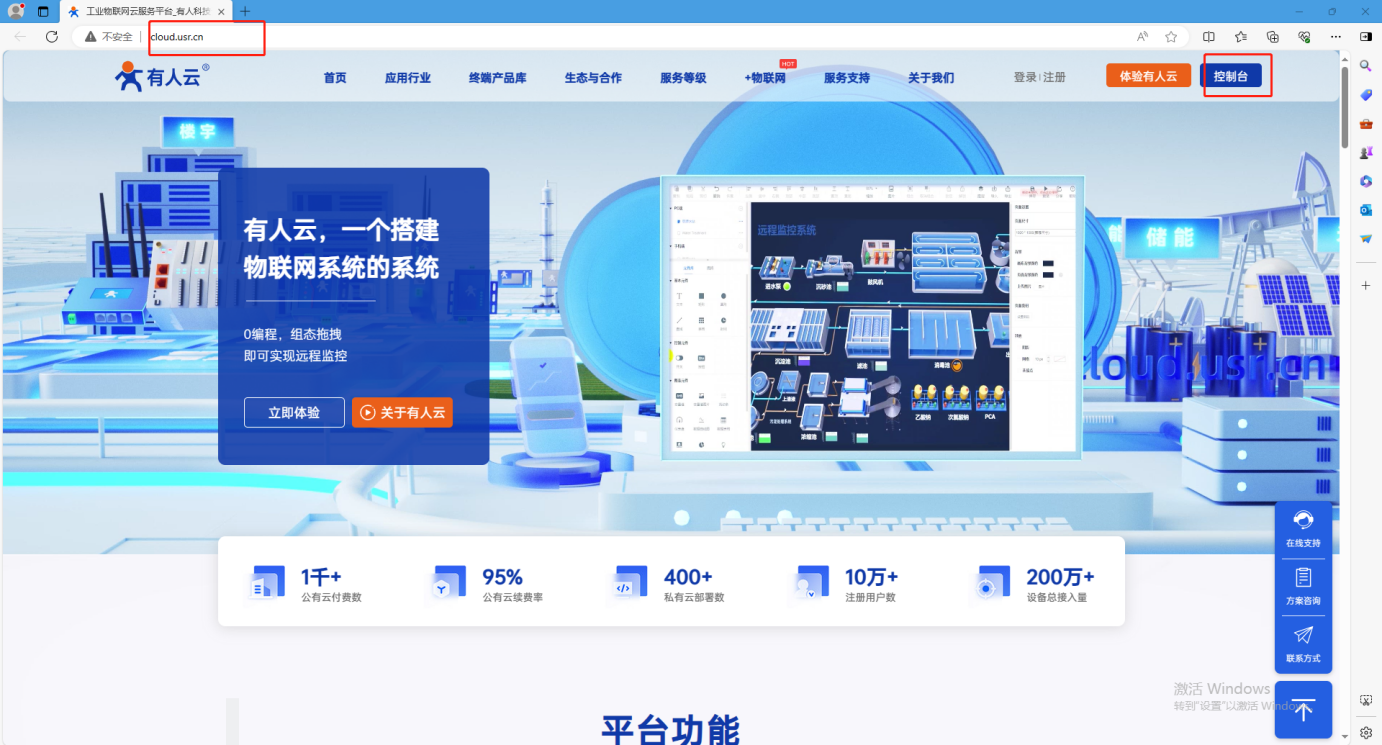

1、登陆有人云账号
2、添加网关

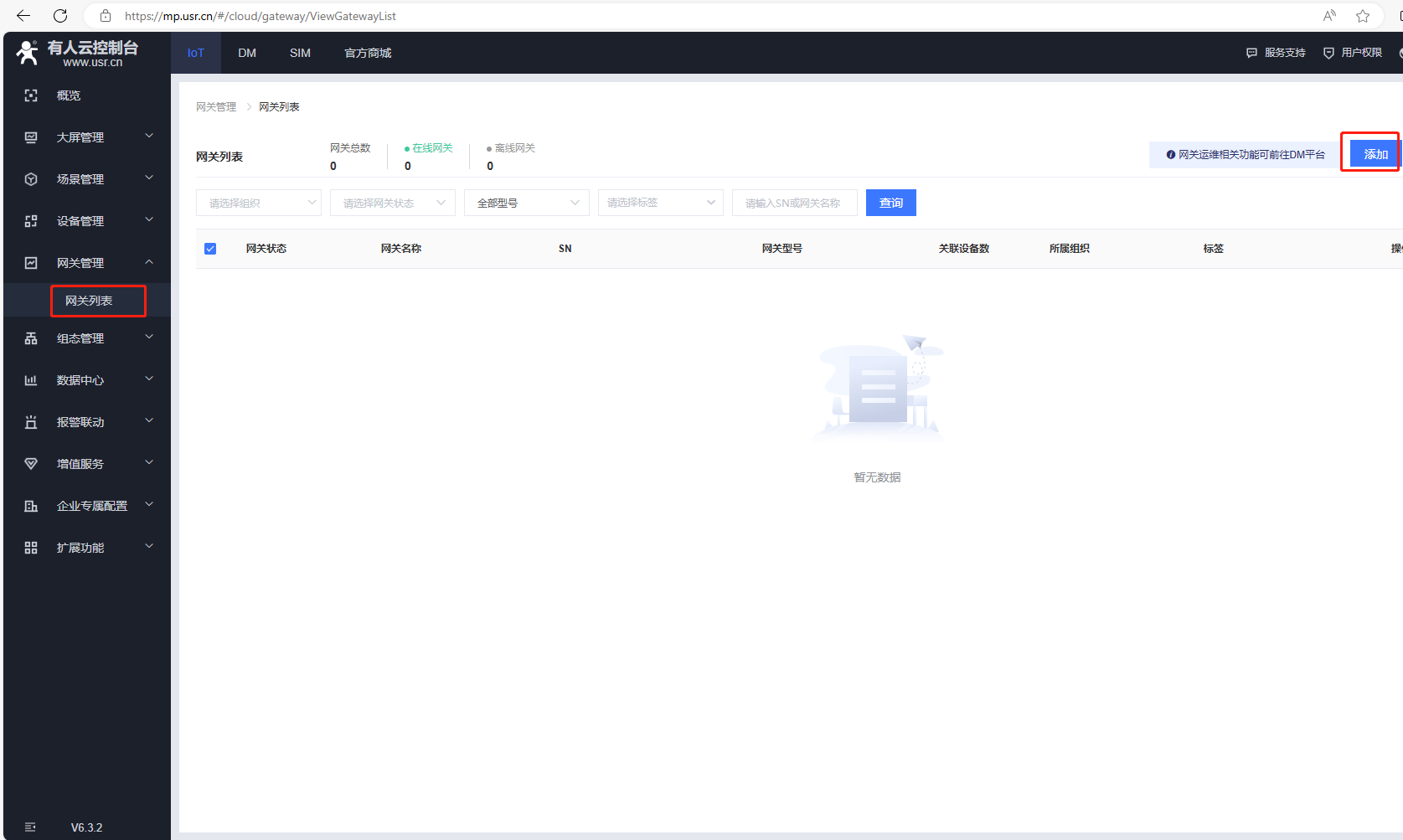

(1)打开有人云的网关列表,点击添加。

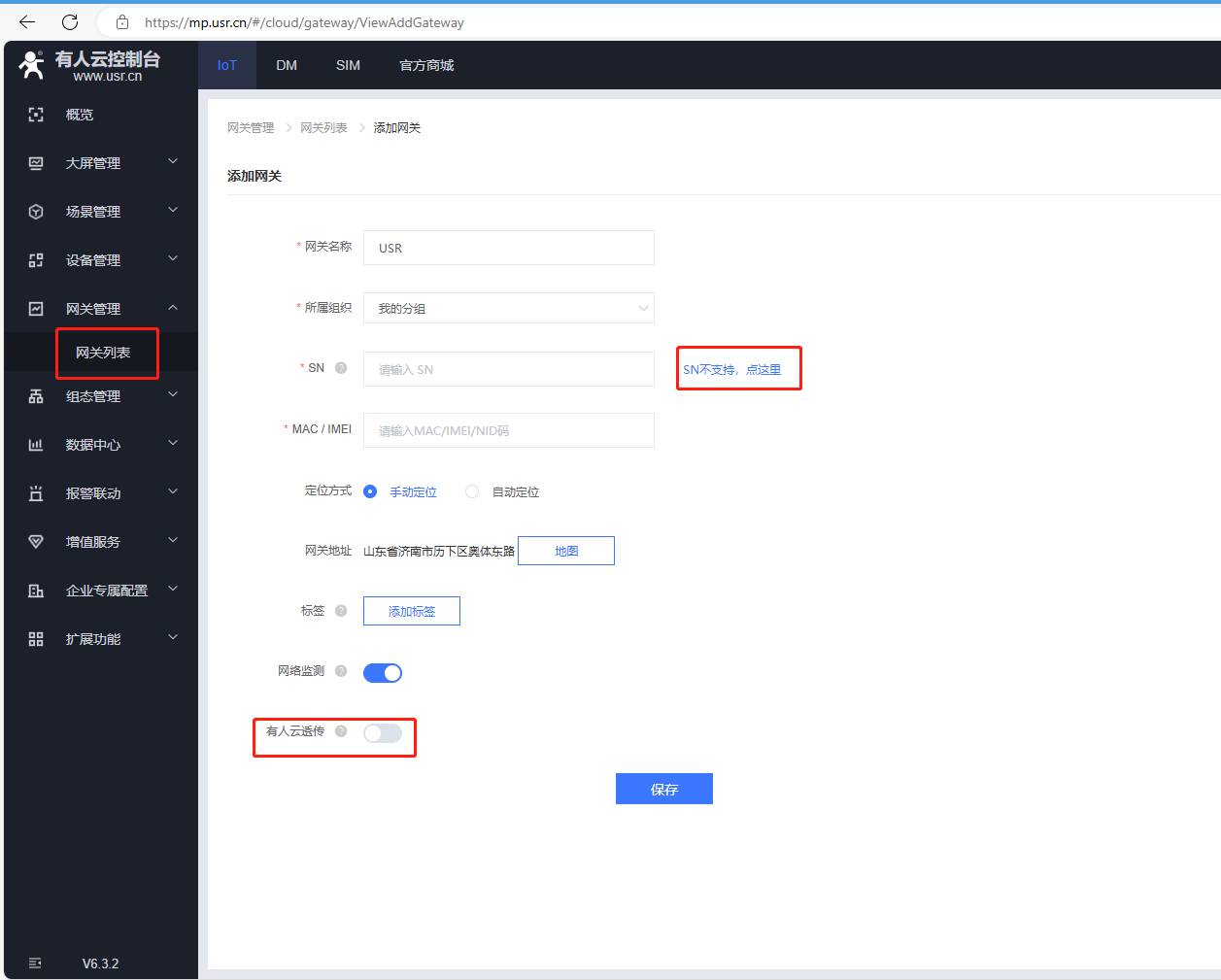

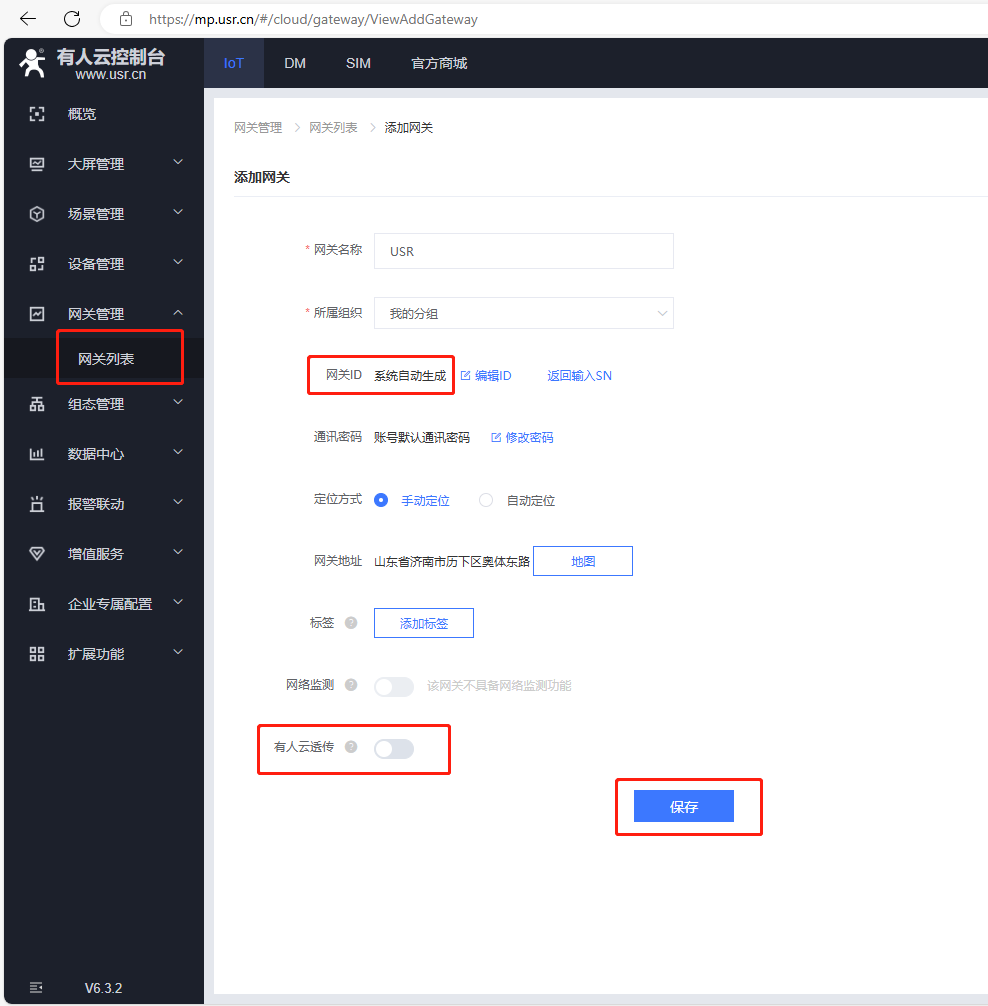

(2)USR产品添加有人云,点击SN不支持点这里,有人云透传功能需要关闭,点击保存。

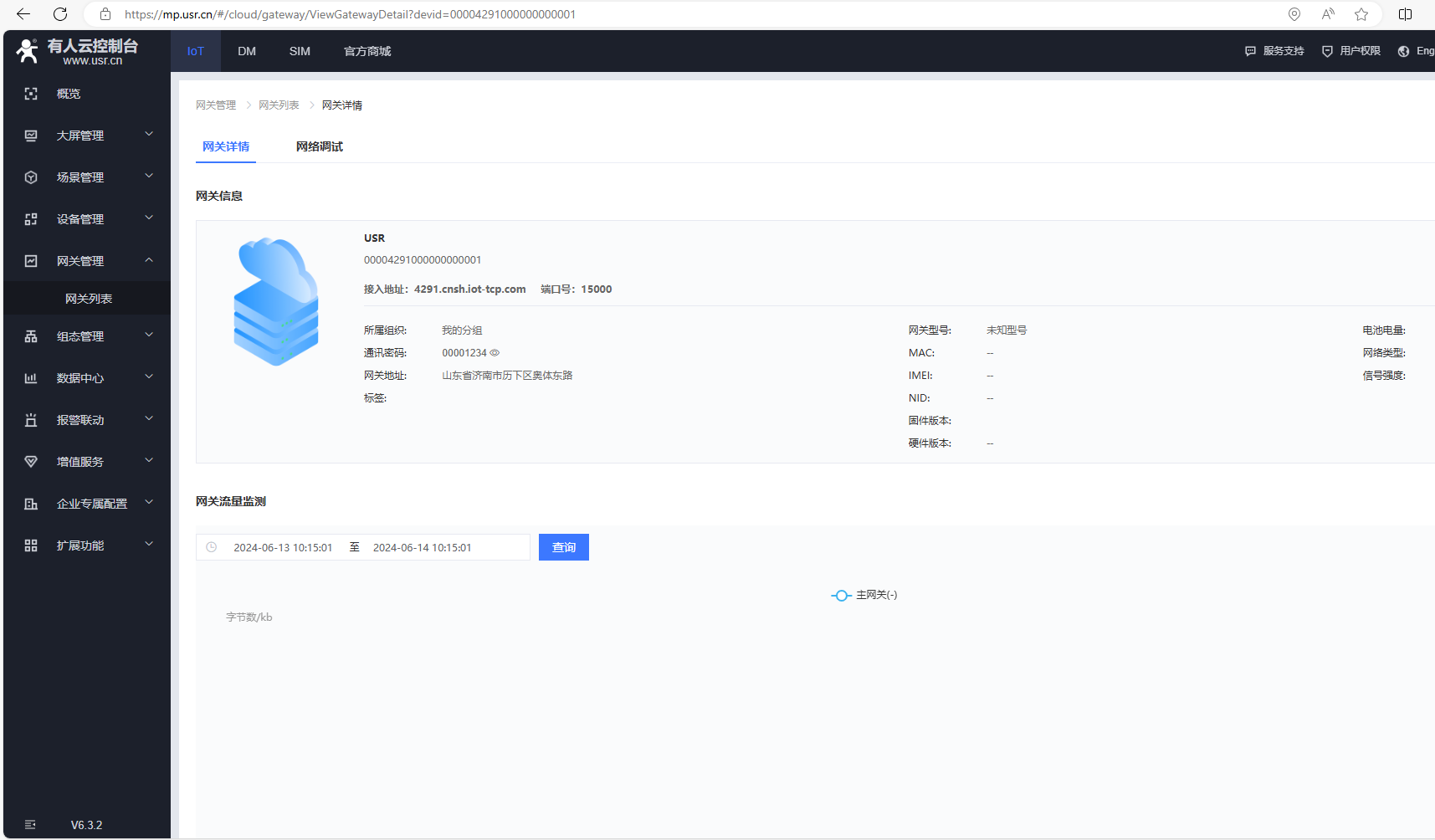

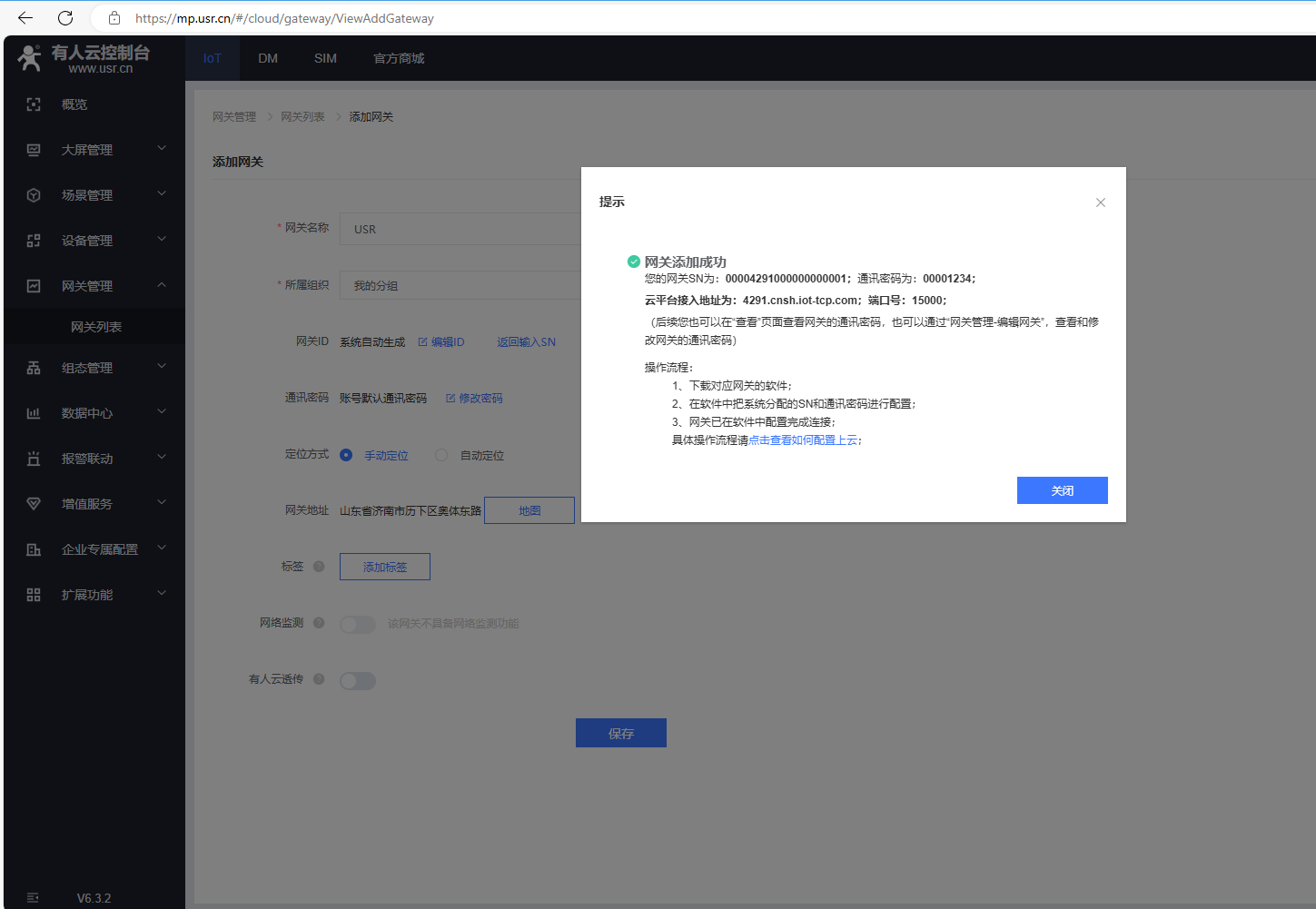

网关添加成功
您的网关SN为: 00004291000000000001; 通讯密码为: 00001234;
云平台接入地址为: 4291.cnsh.iot-tcp.com; 端口号: 15000;
下载对应网关的软件,在软件中把系统分配的SN和通讯密码进行配置。
3、添加设备

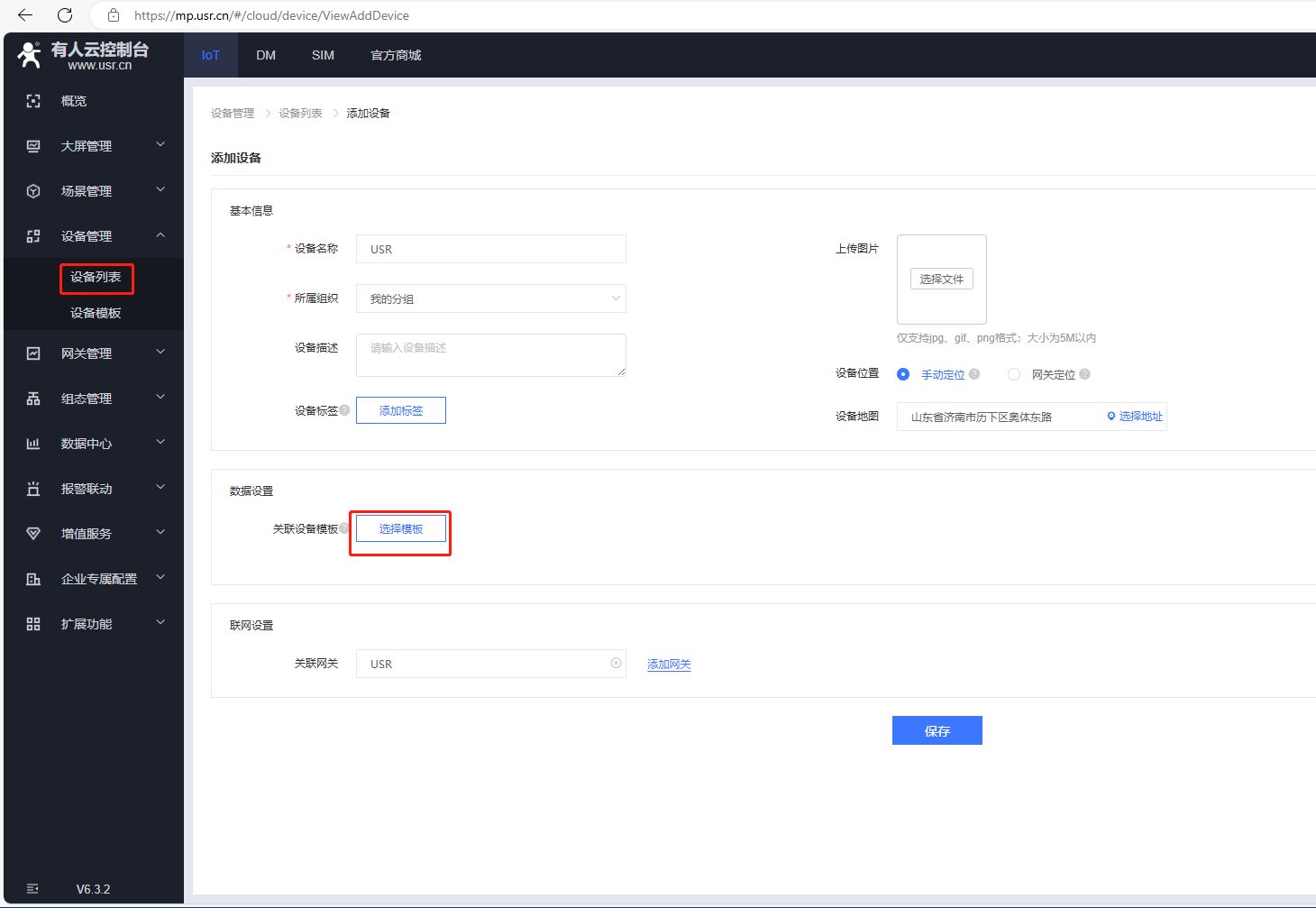

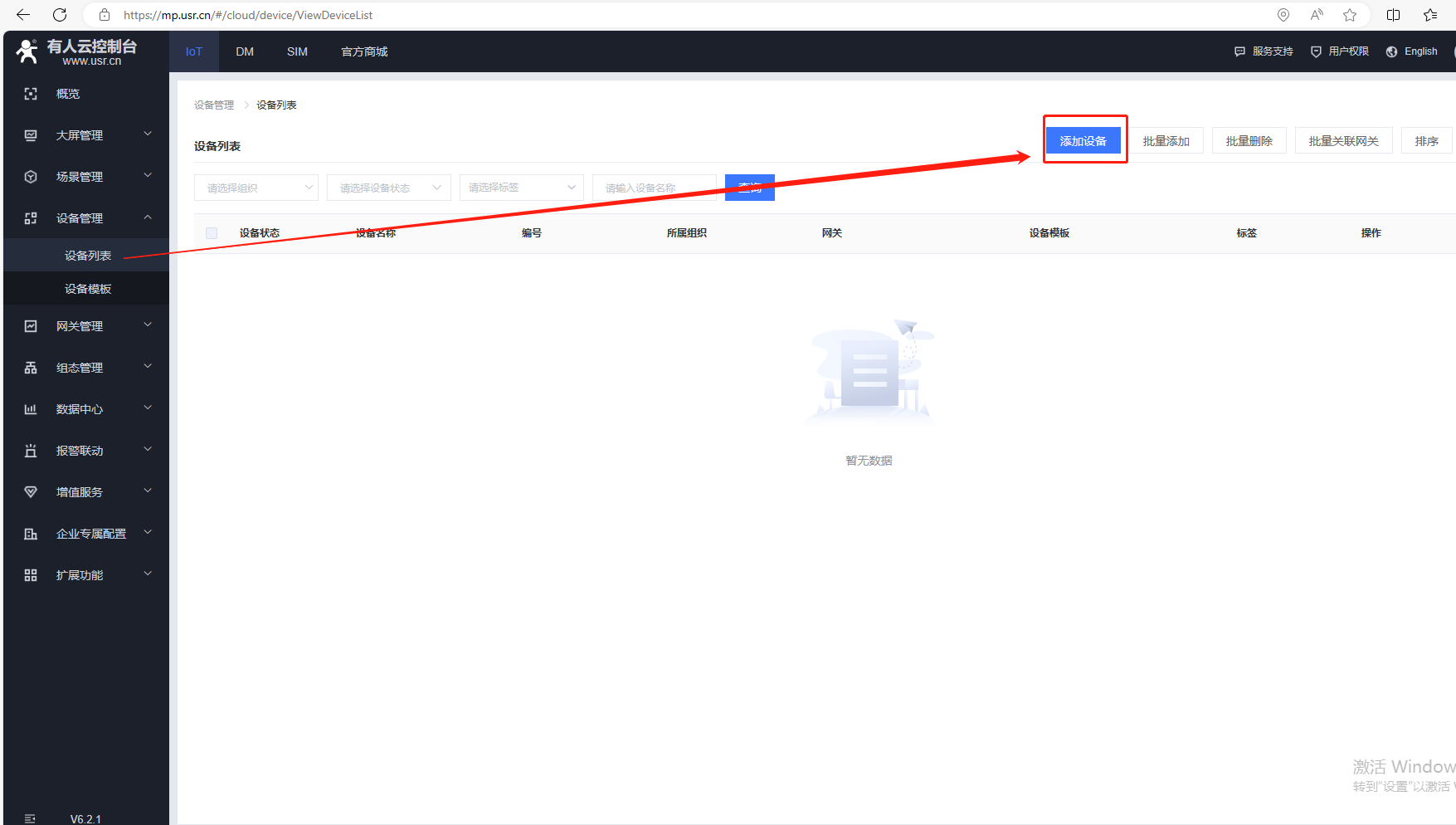

设备列表,点击添加设备。
4、添加模板
(1)点击选择模板

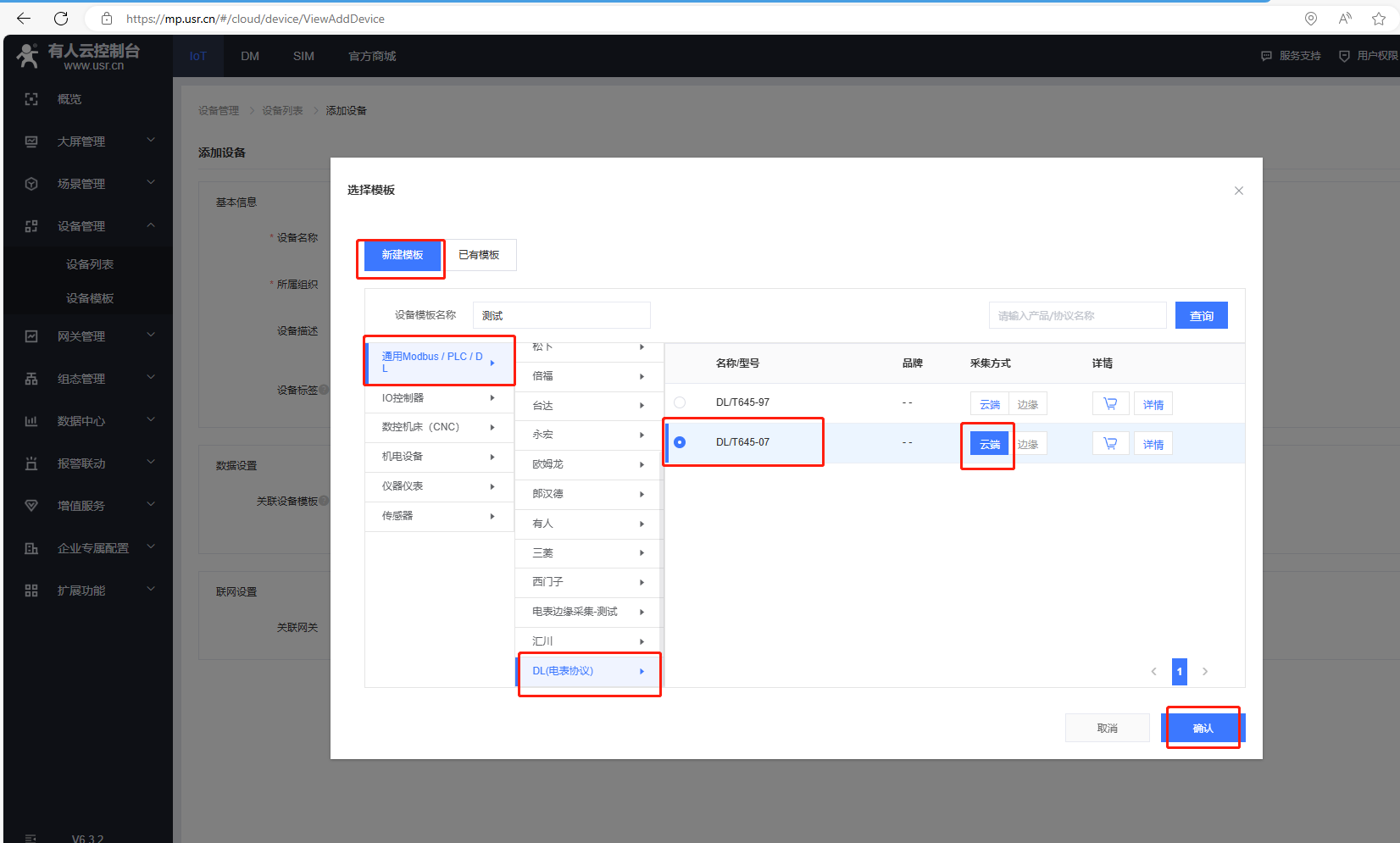

(2)点击选择模板,选择新建模板,输入设备模板名称,通用Modbus/PLC/DL,选择DL(电表协议),型号选择DL/T645-07,采集方式云端,最后确认。
(3)数据设置,串口序号保持默认1,设备地址或表号填000000371487,点击保存。
电能表号000371487,不足12位,前面补0,000000371487。
6、添加变量

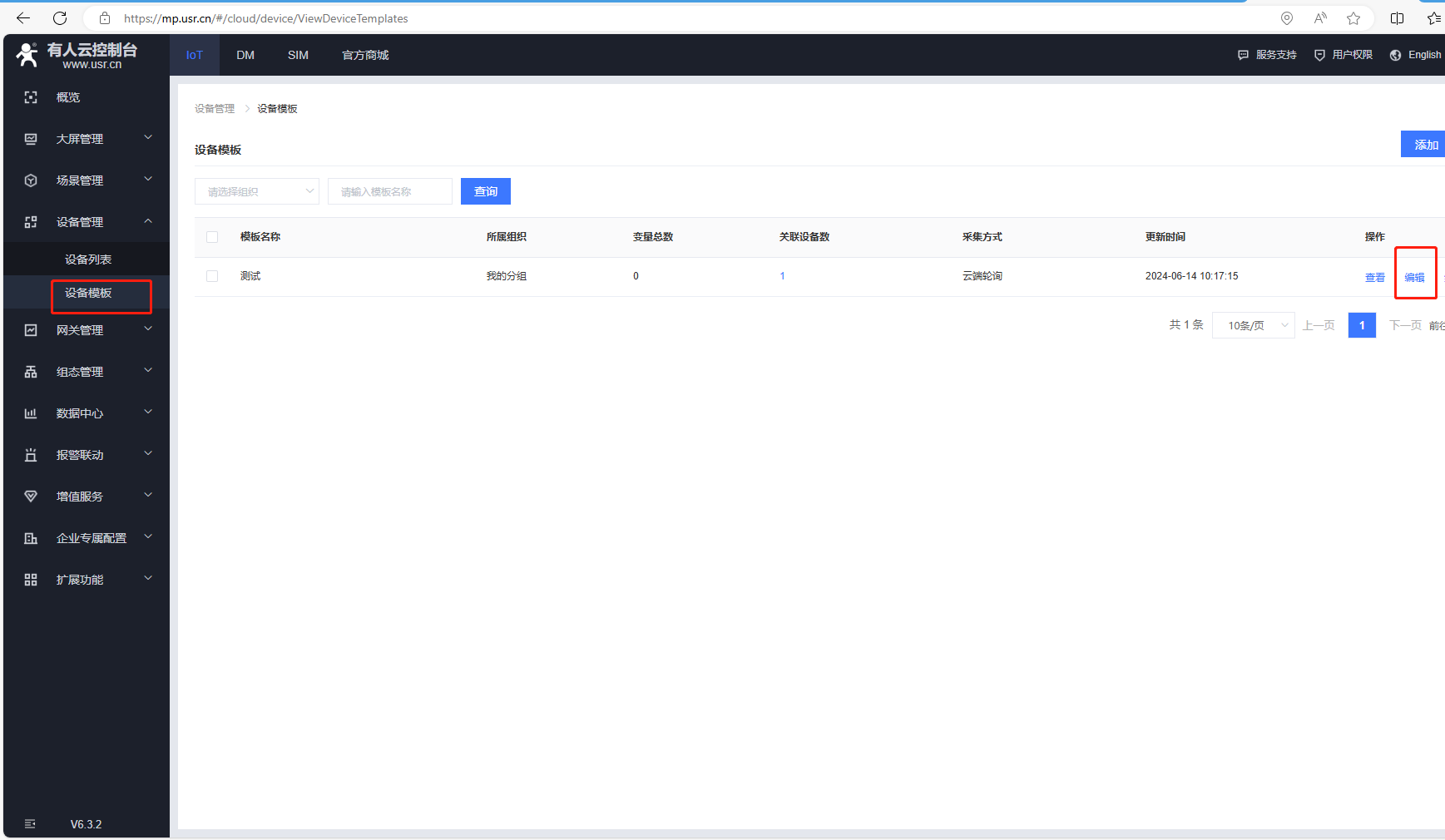

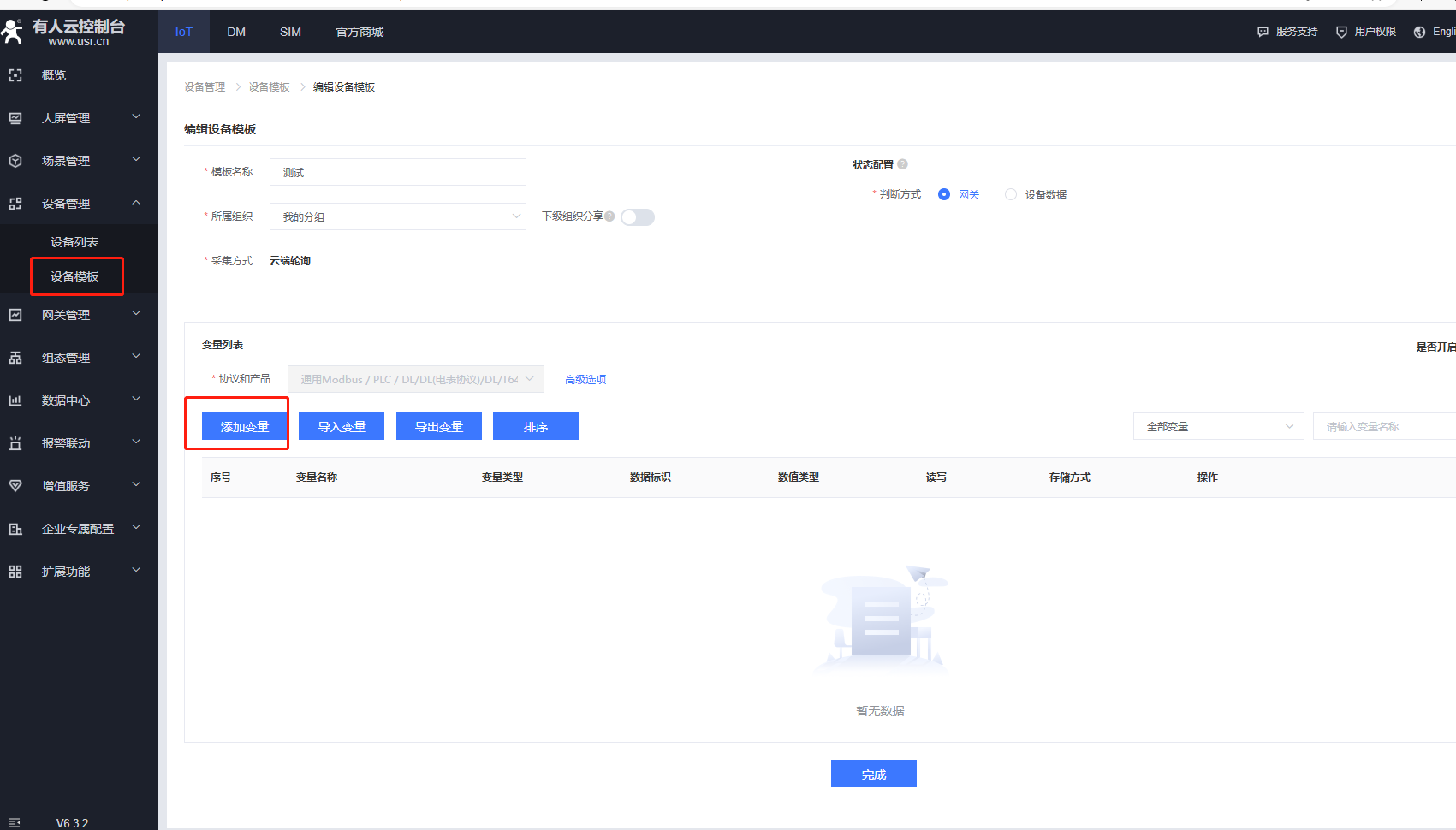

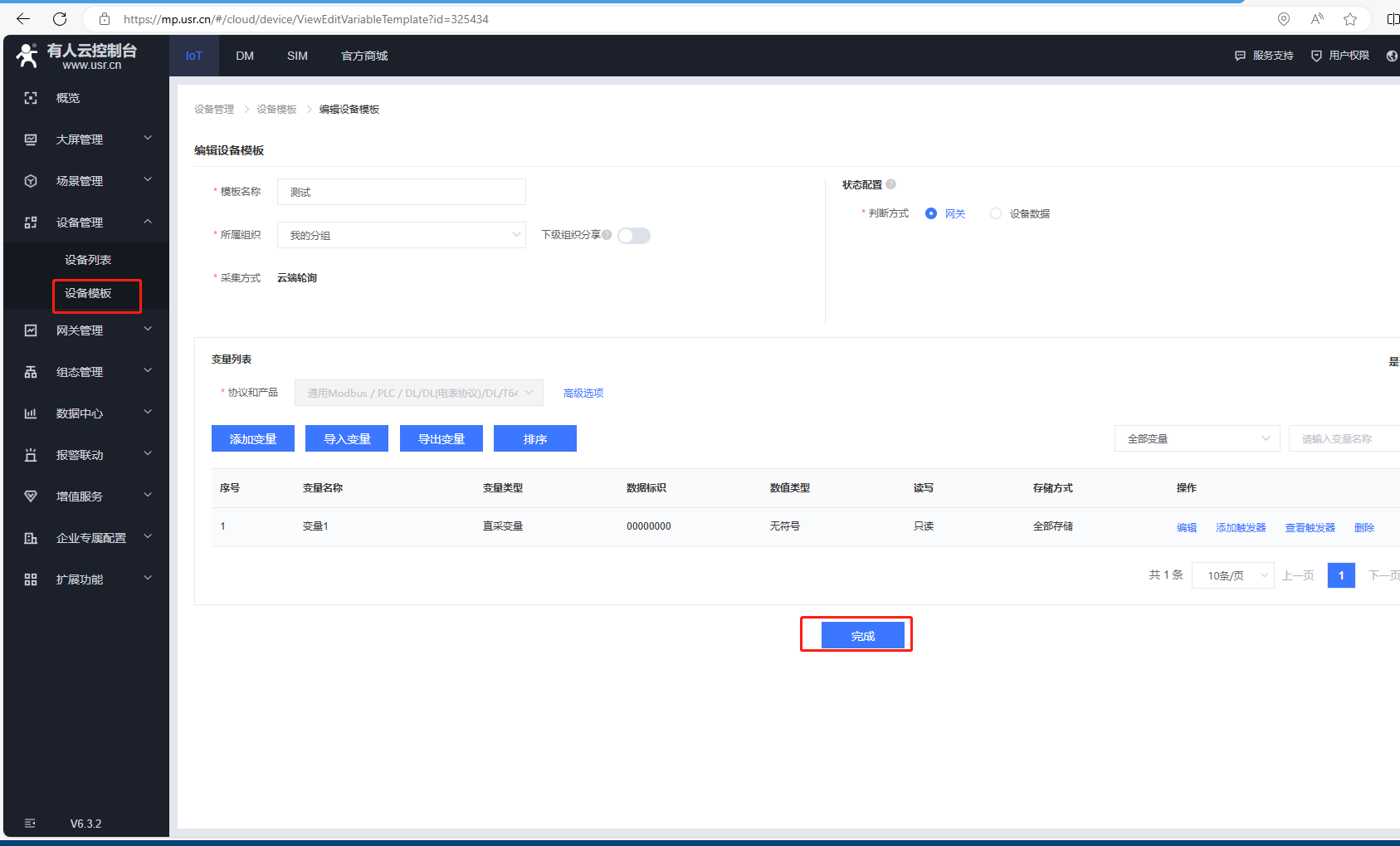

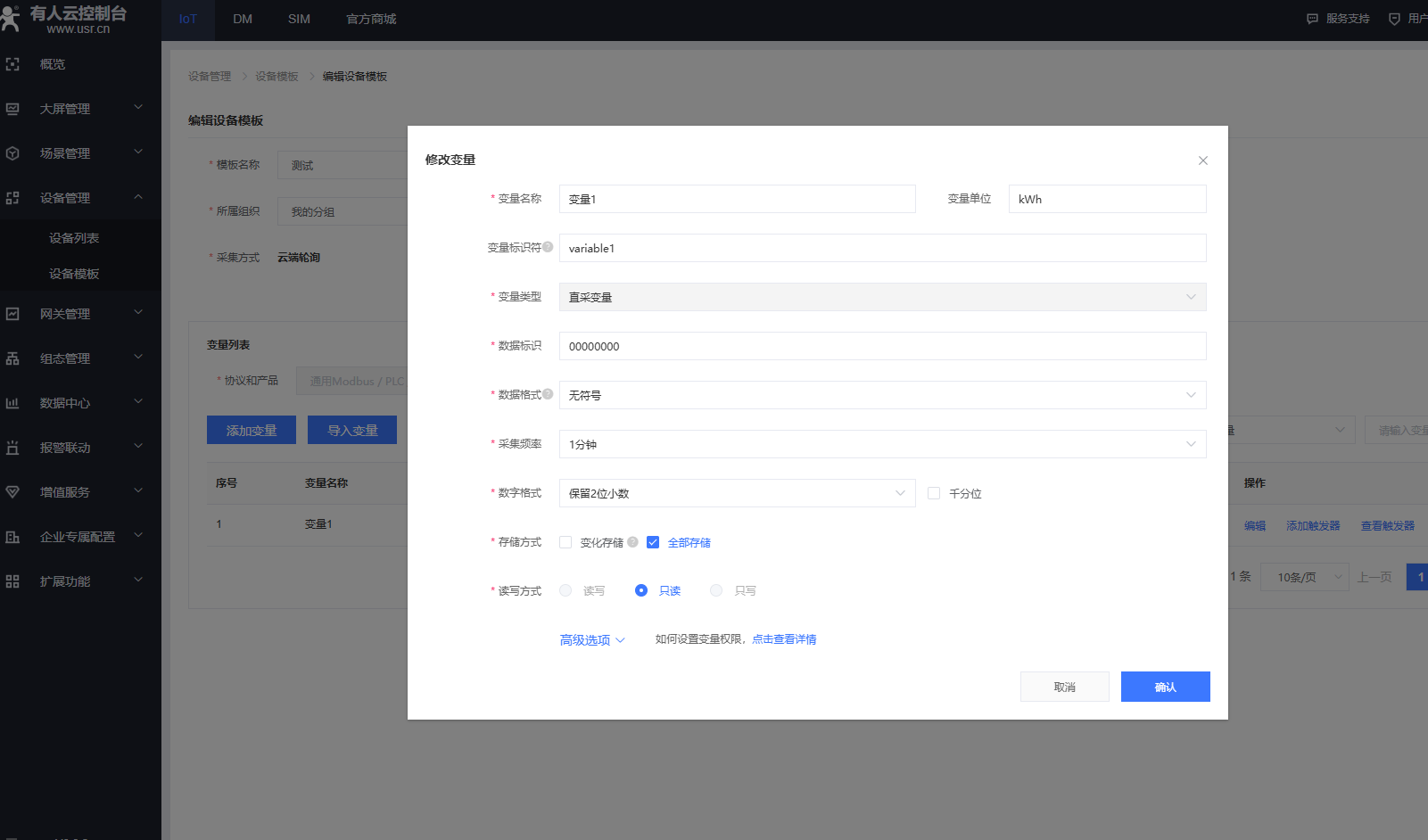

(1)点击设备模板,点击编辑,点击添加变量。
变量名称,变量1。
单位kWh。
变量类型直采变量。
数据标识:00000000。
采集频率1分钟,数据格式保留2位小数。
存储方式全部存储,读写方式只读。
点击确认。
四、USR参数设置
1、USR-DR154设置参数
打开上位机软件,出厂默认115200、NONE、8、1,打开串口

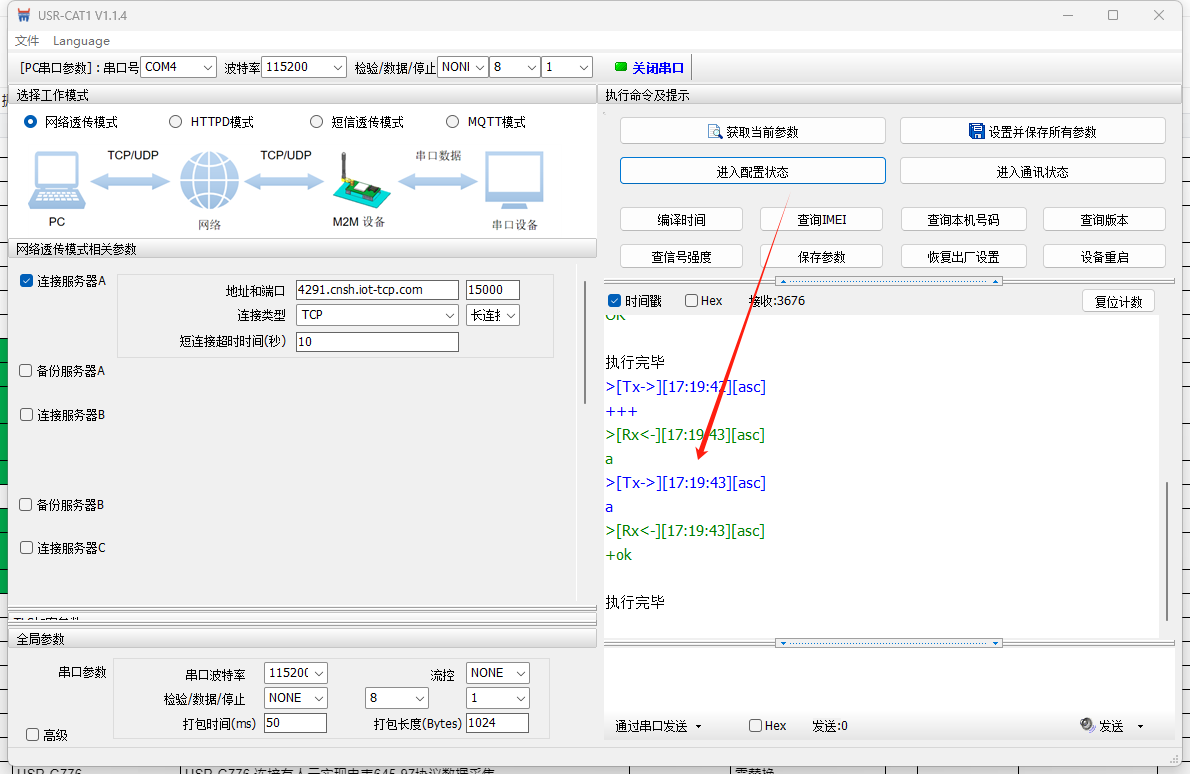

进入配置状态
获取当前参数

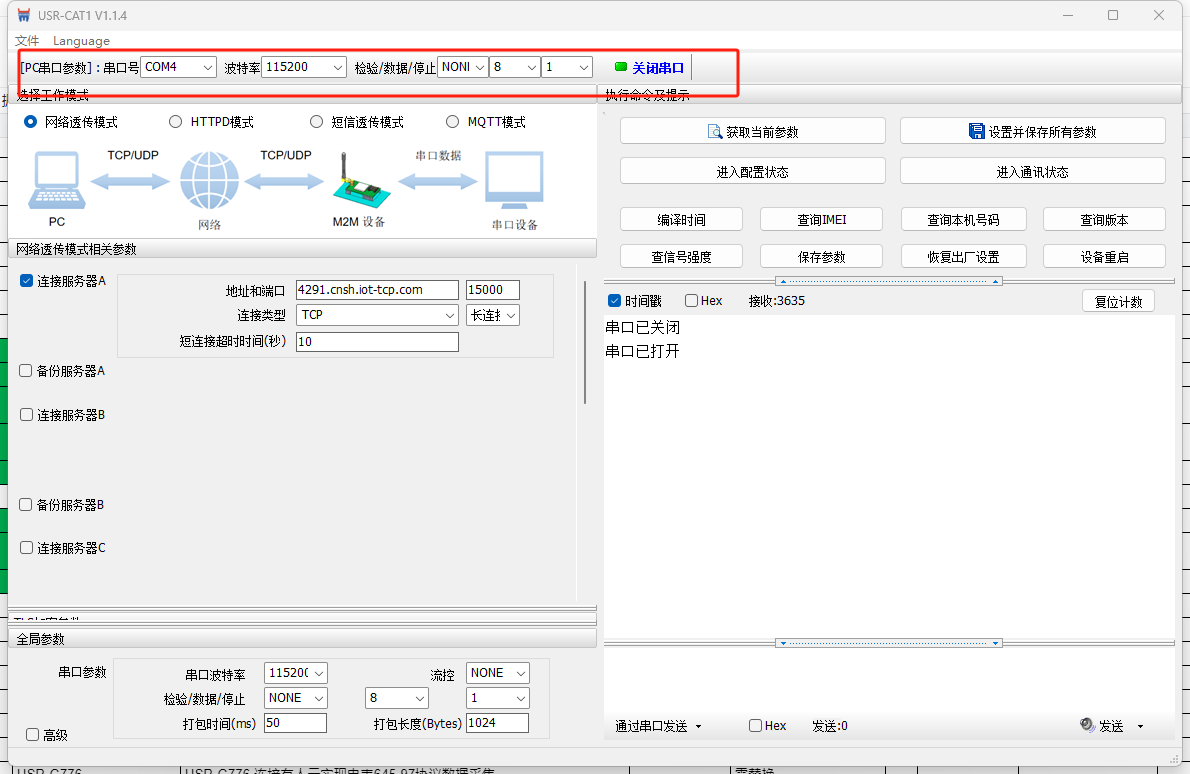

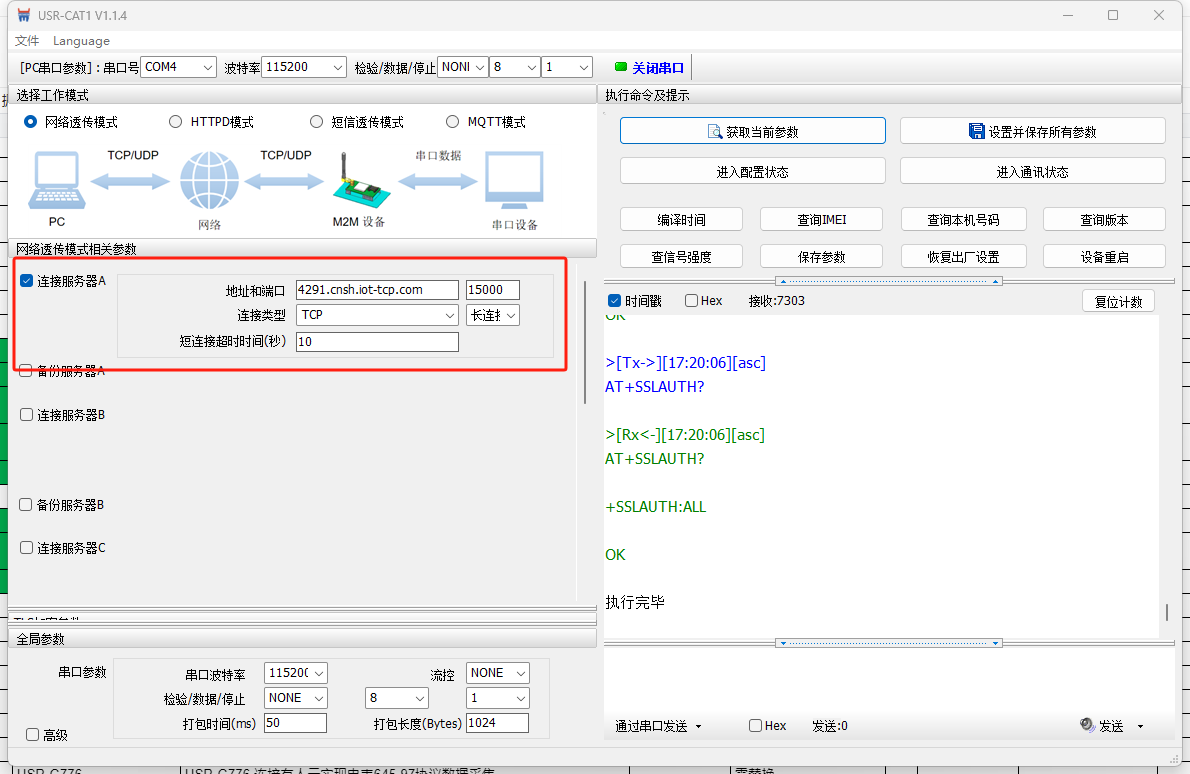

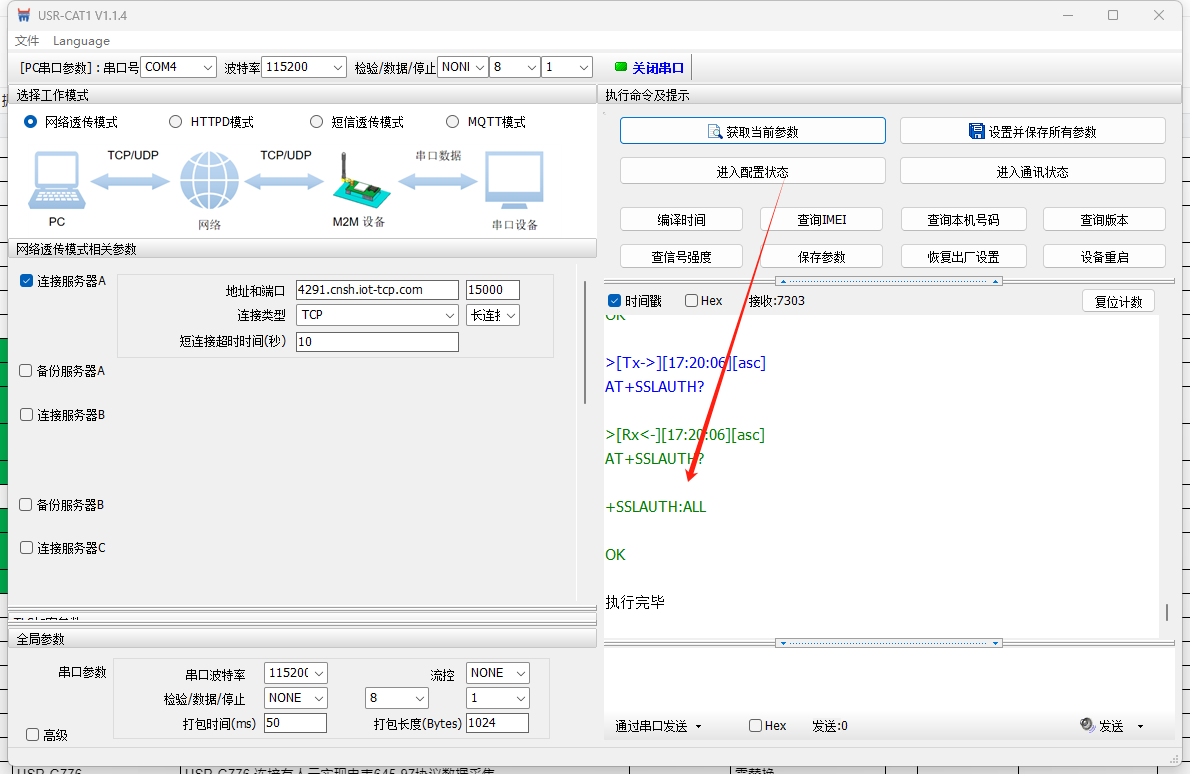

远程服务器地址:4291.cnsh.iot-tcp.com 远程端口:15000

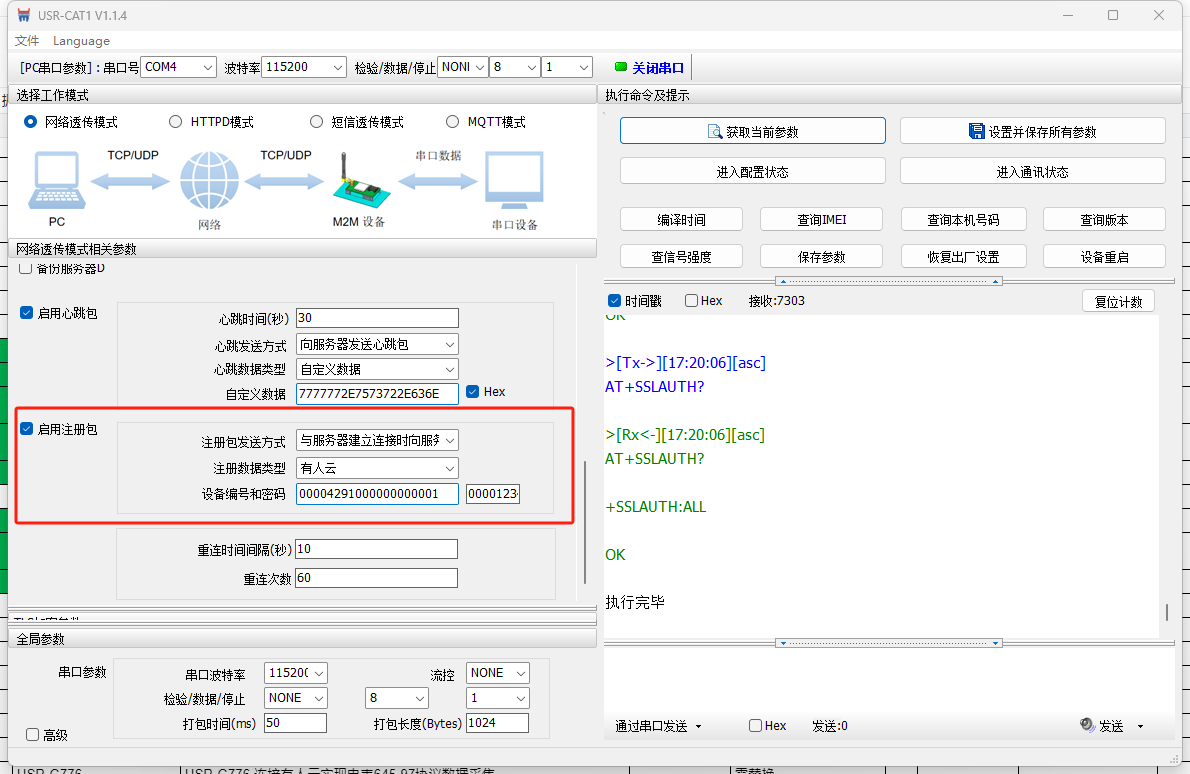

开启注册包,注册包类型选择有人云,设备ID:00004291000000000001; 通信密码为: 00001234

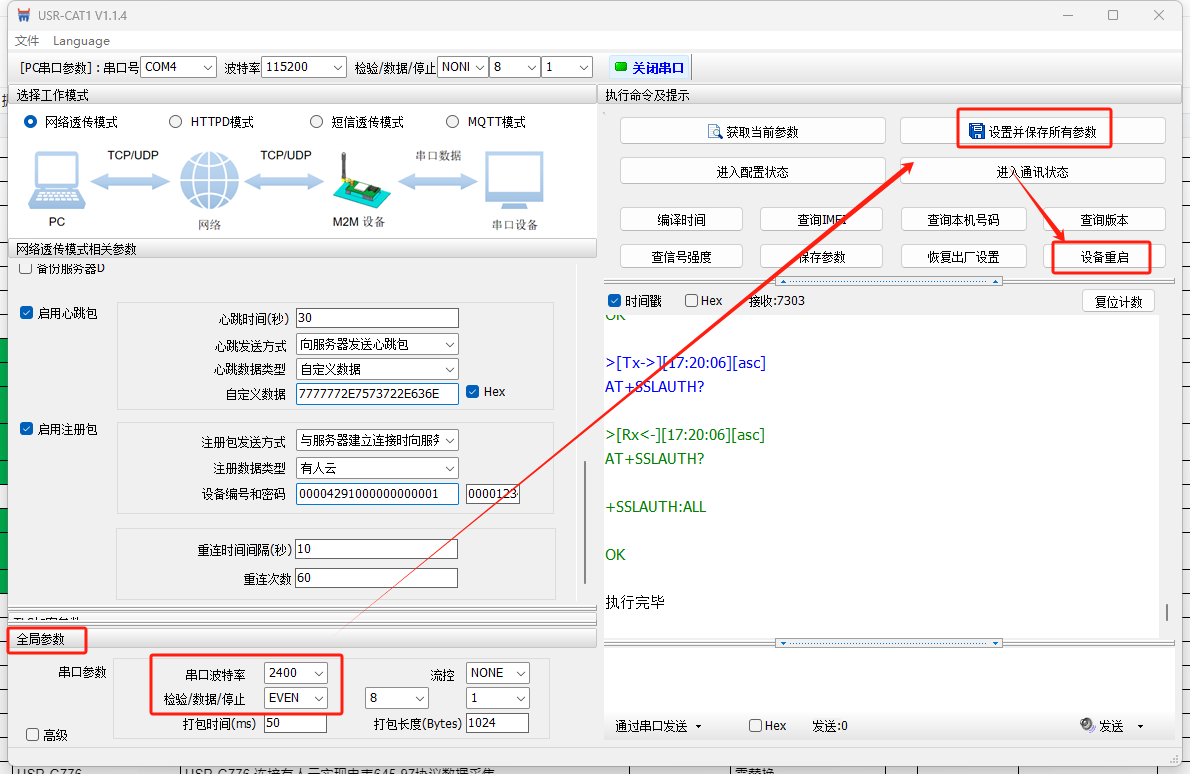

串口参数波特率、数据位、停止位、校验位,实际测试和所接电表的串口参数保持一致。电表波特率是2400,校验位是EVEN。
全局参数波特率2400,校验位EVEN,设置并保存所有参数,设备重启
五、有人云从机数据采集

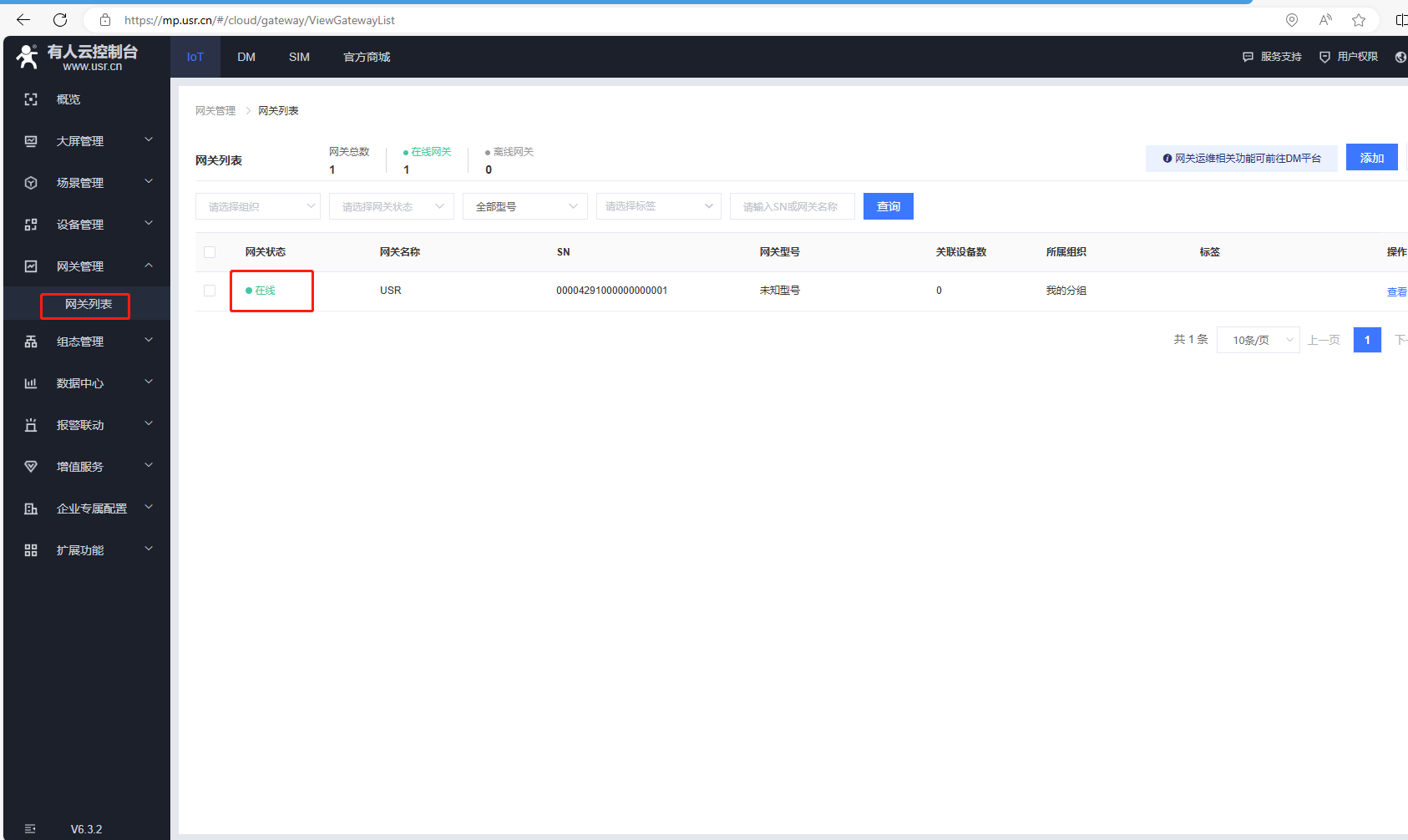

1、USR产品有人云在线

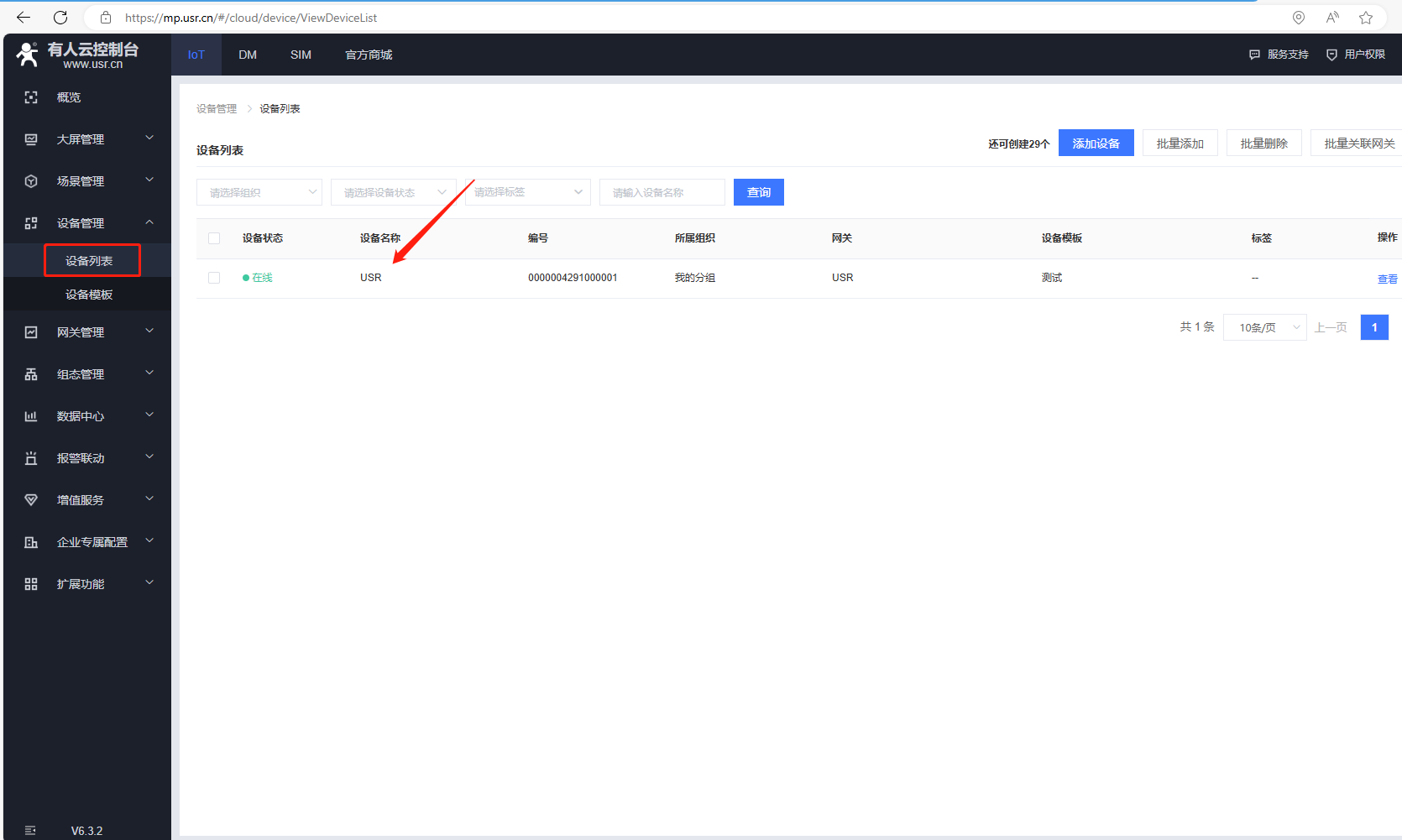

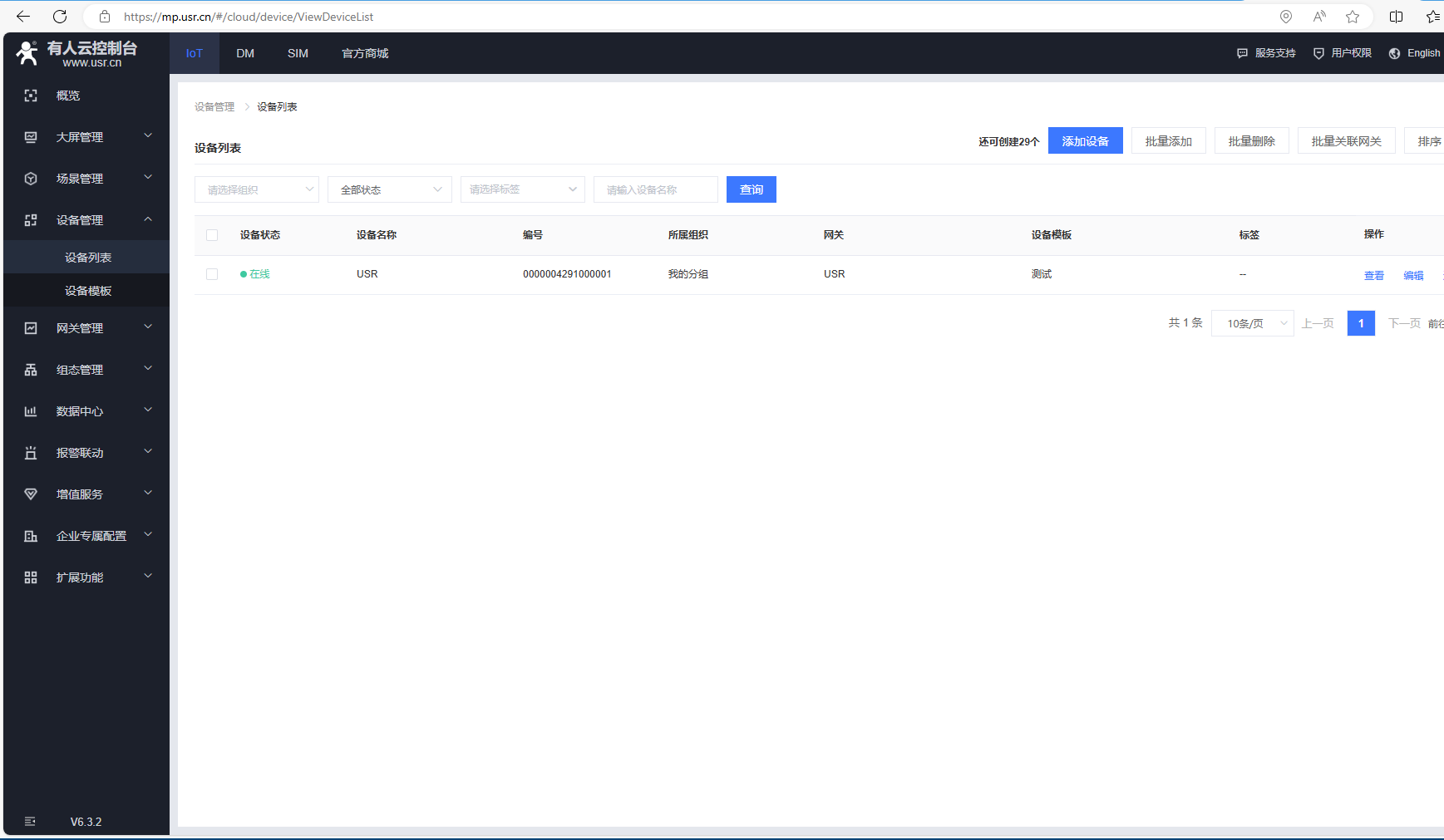

2、点击设备列表,设备名称

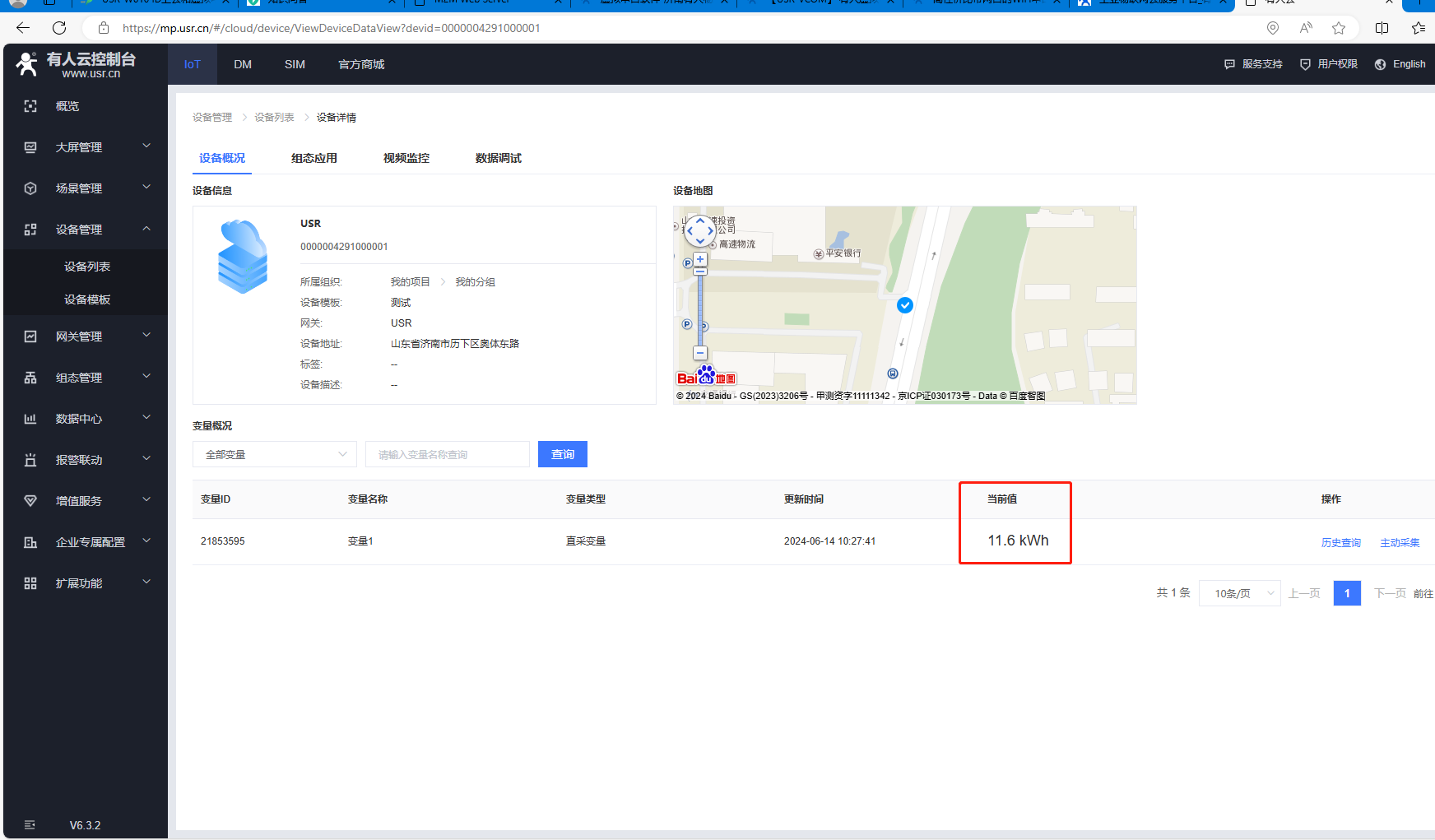

3、有人云采集电表数据
4、有人云数据调试

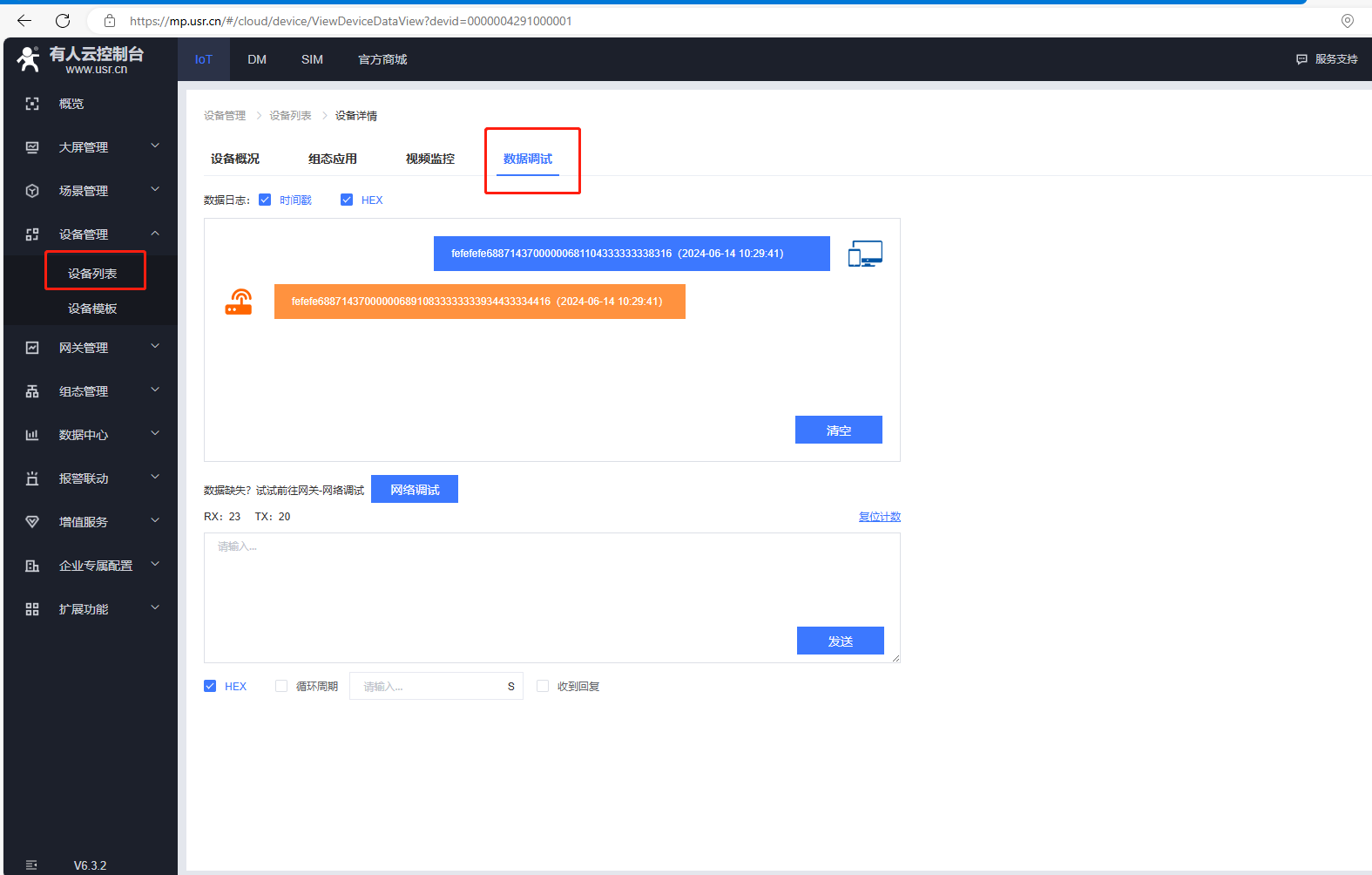

点击设备列表,设备名,找到数据调试,可以监控有人云下发的命令和回复的数据。
5、有人云历史记录

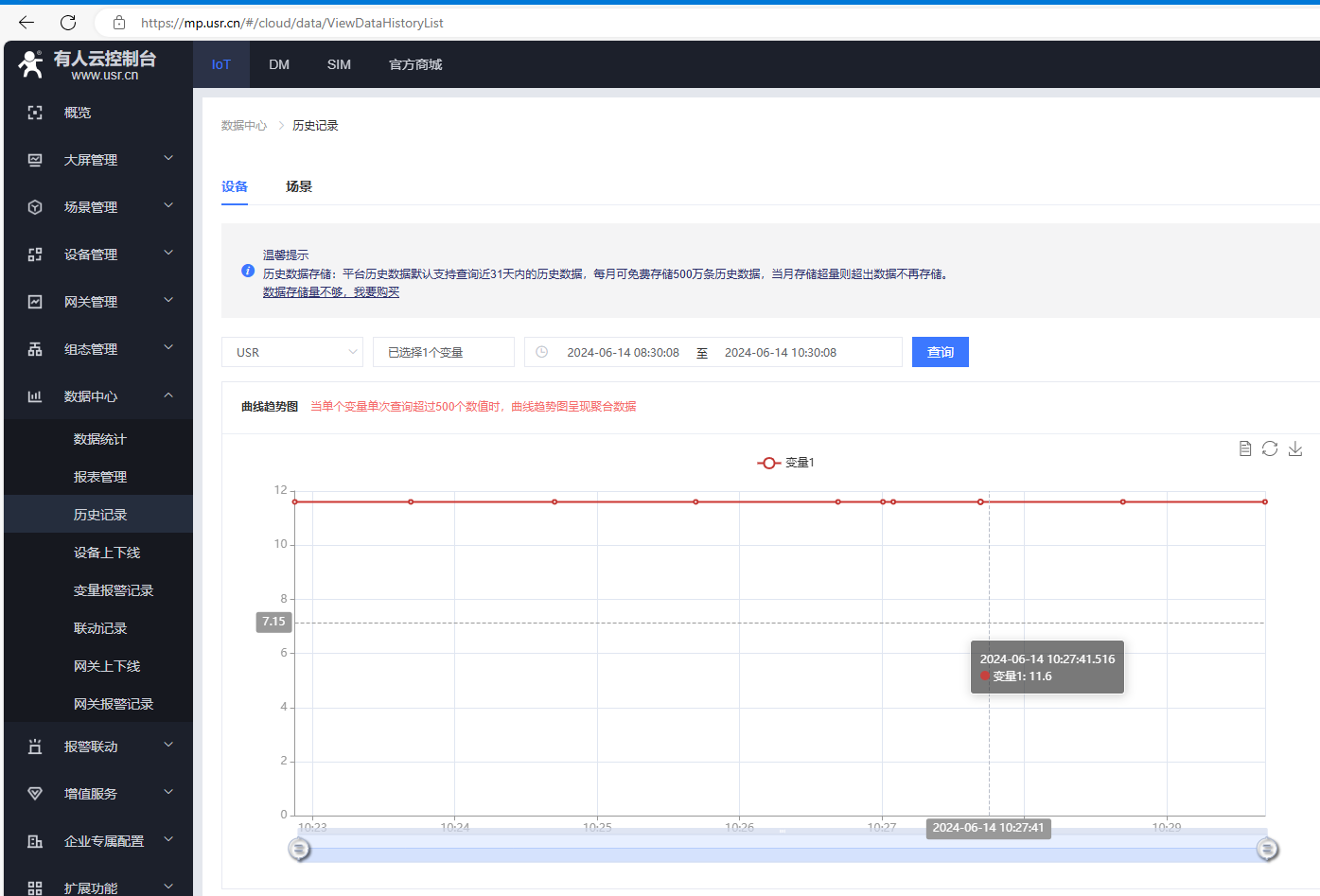

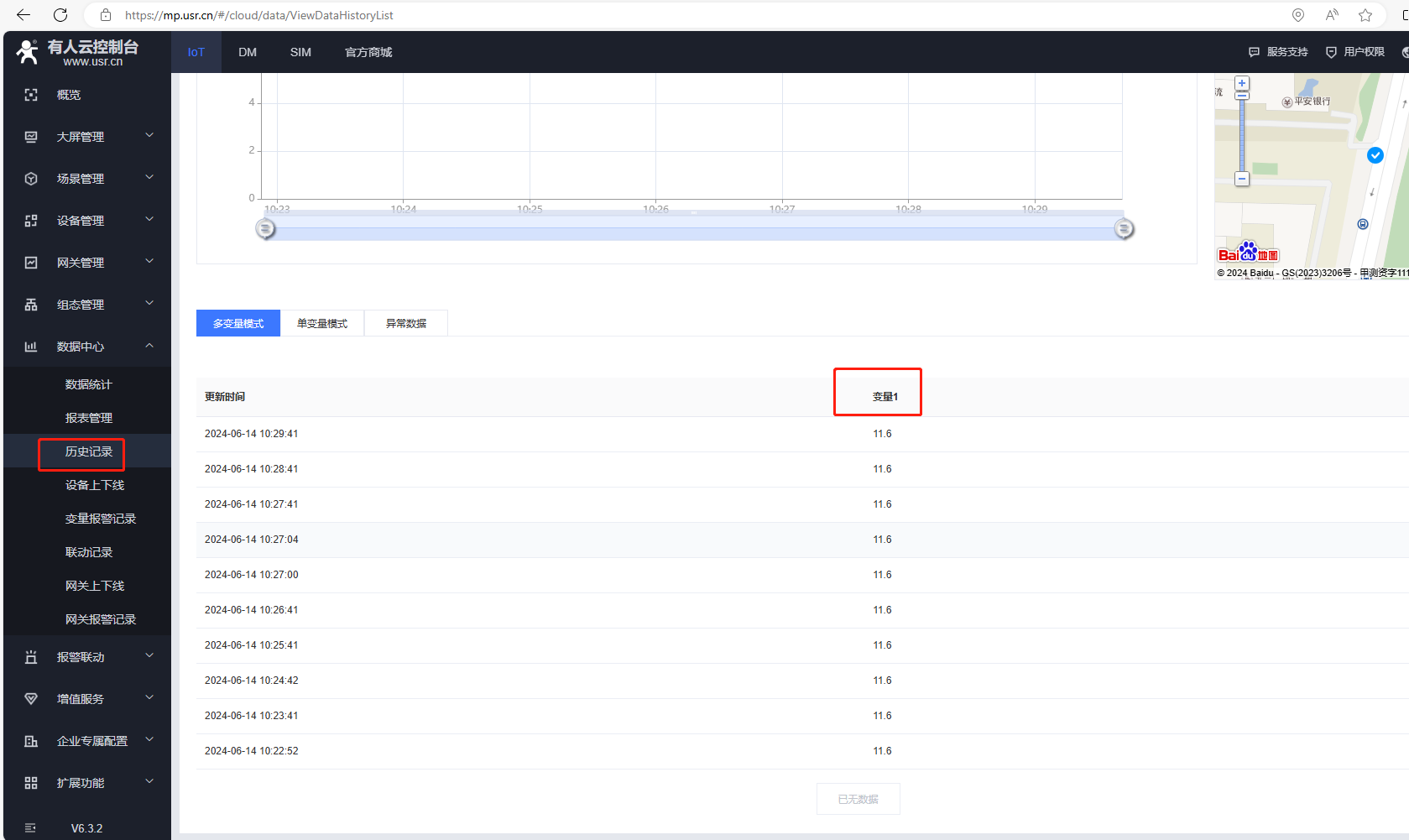

点开数据中心,点击历史记录,可以查看有人云采集变量的历史记录。
编写人:尹丛欣 编写日期:2024-06-17
审核人:尹丛欣 审核日期:2024-06-17
订正版本:V1.0 订正内容:初稿
