一、资料下载
USR-G771 说明书：https://www.usr.cn/Download/1435.html
USR-G771 规格书：https://www.usr.cn/Download/983.html
USR-G771 AT指令集：https://www.usr.cn/Download/1437.html
USR-G771 设置软件：https://www.usr.cn/Download/1438.html
虚拟串口软件V3：https://www.usr.cn/Download/31.html
二、硬件连接
1、所需物品
USR-G771 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台
2、硬件连接
USR-G771 的485串口接USB串口线到电脑USB口，接好天线，然后产品接12V电源适配器上电。
3、查看端口号

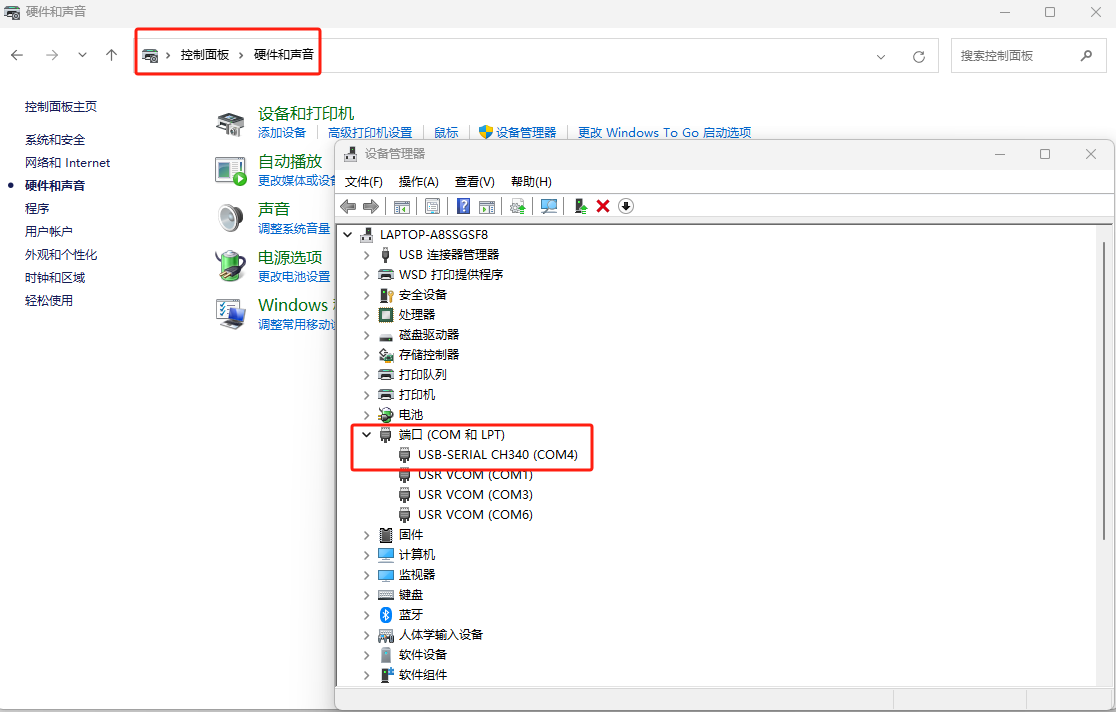

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR的USB-RS232串口线COM口号，COM4。
三、有人云参数设置

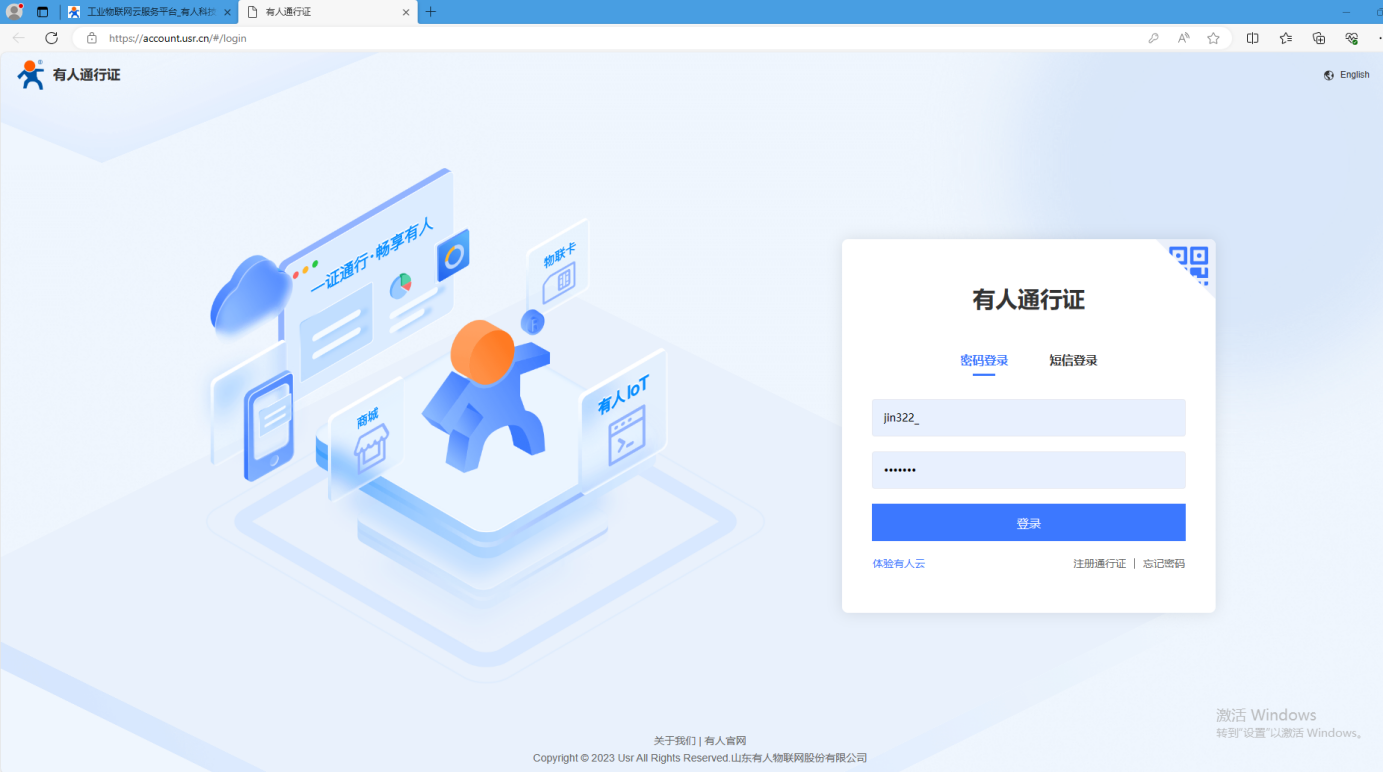

1、登录有人云账号

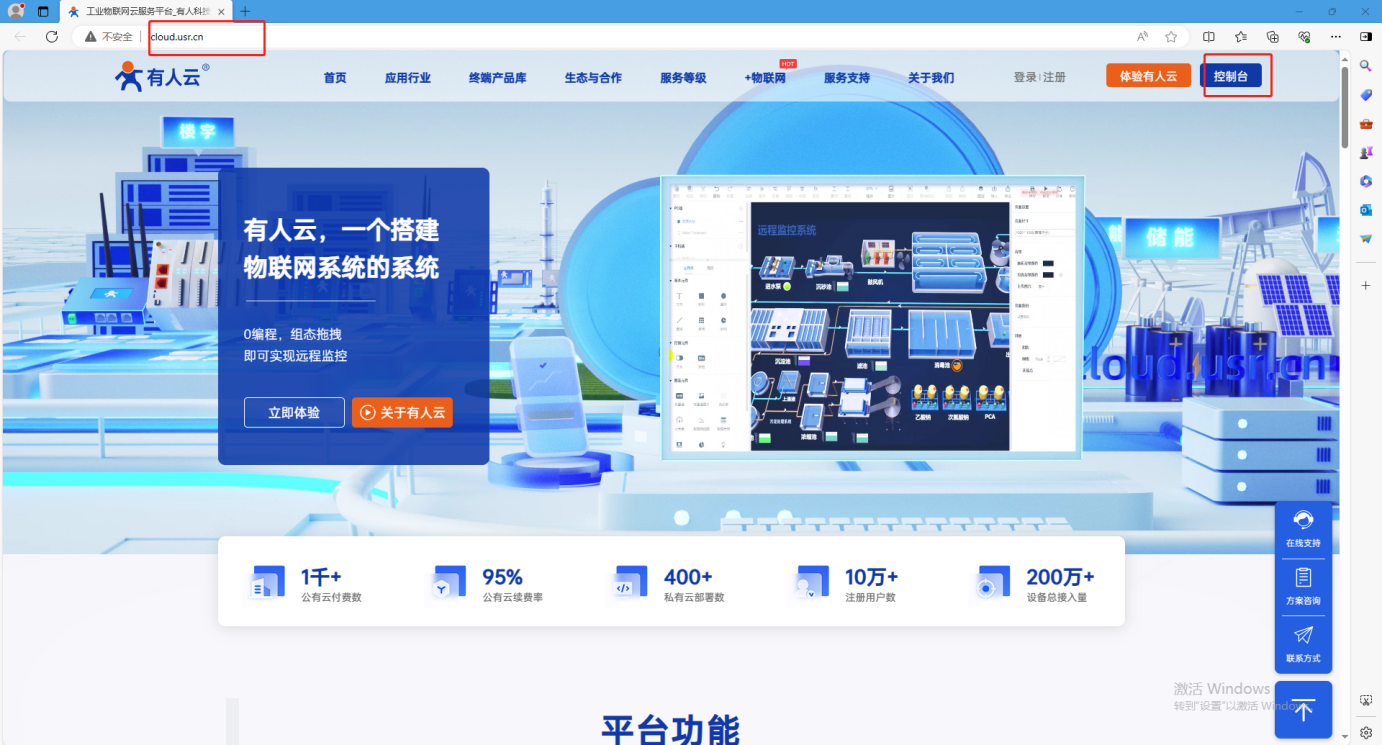

www.usr.cn 点击有人云跳转到登录页面。
2、添加有人产品

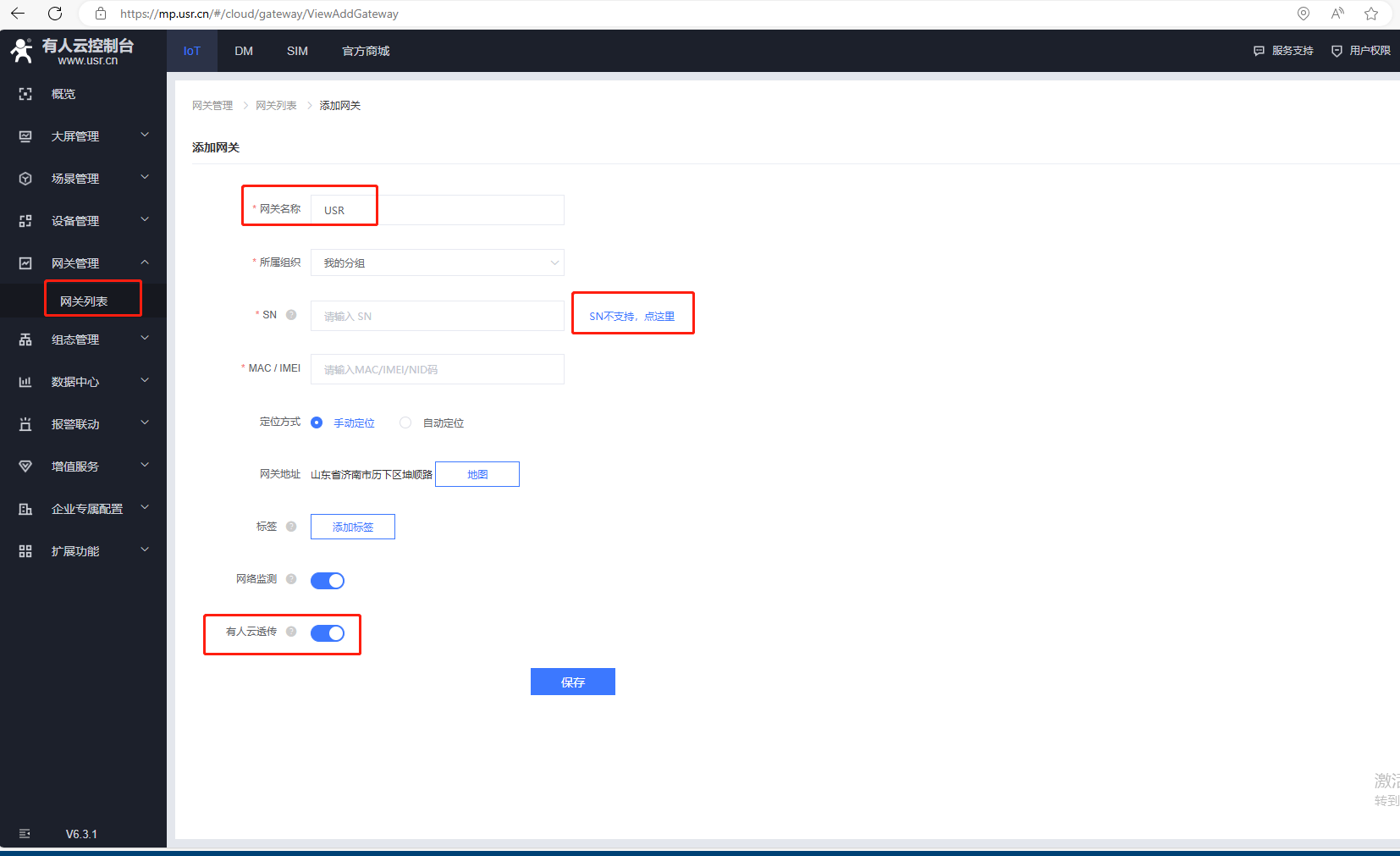

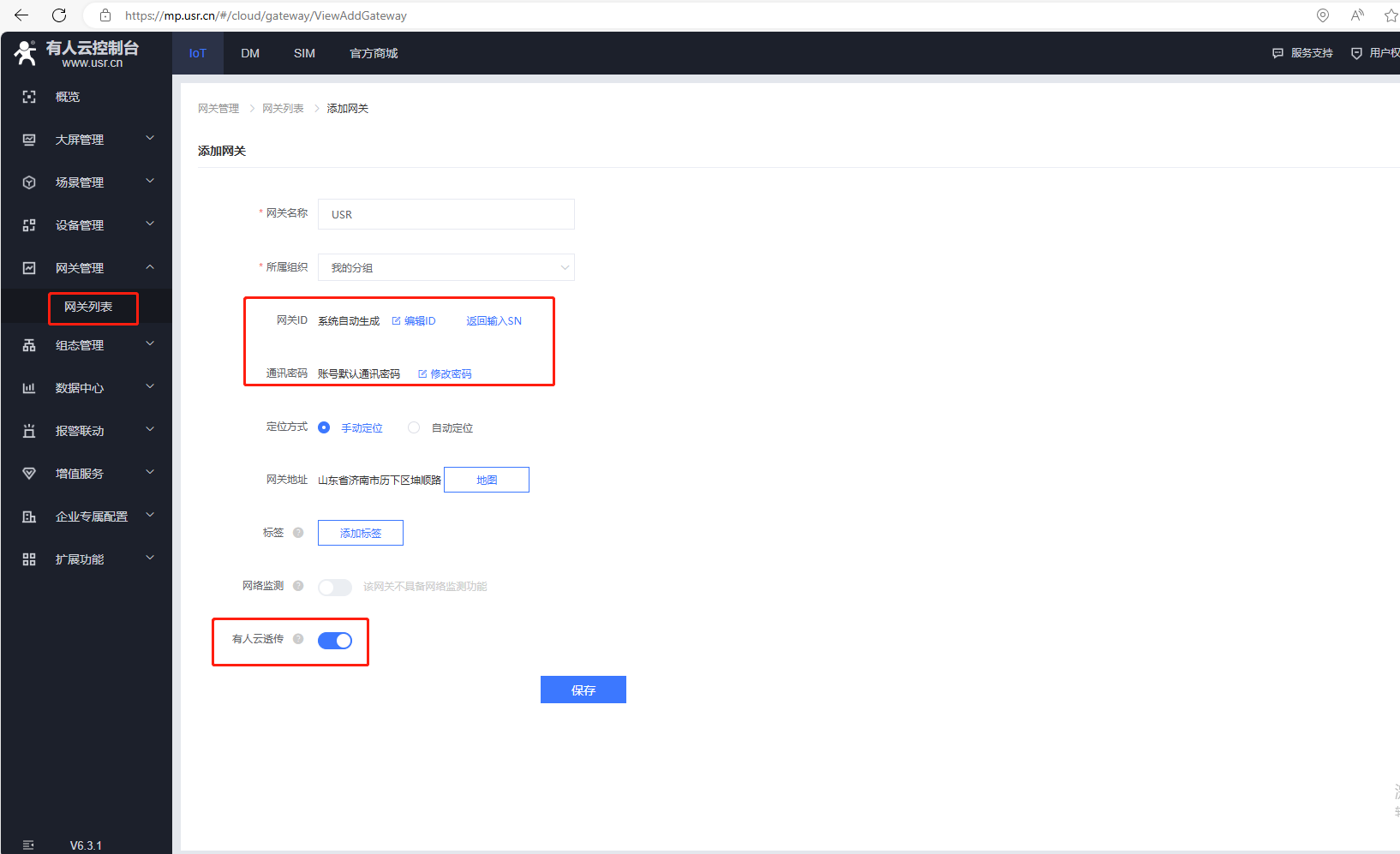

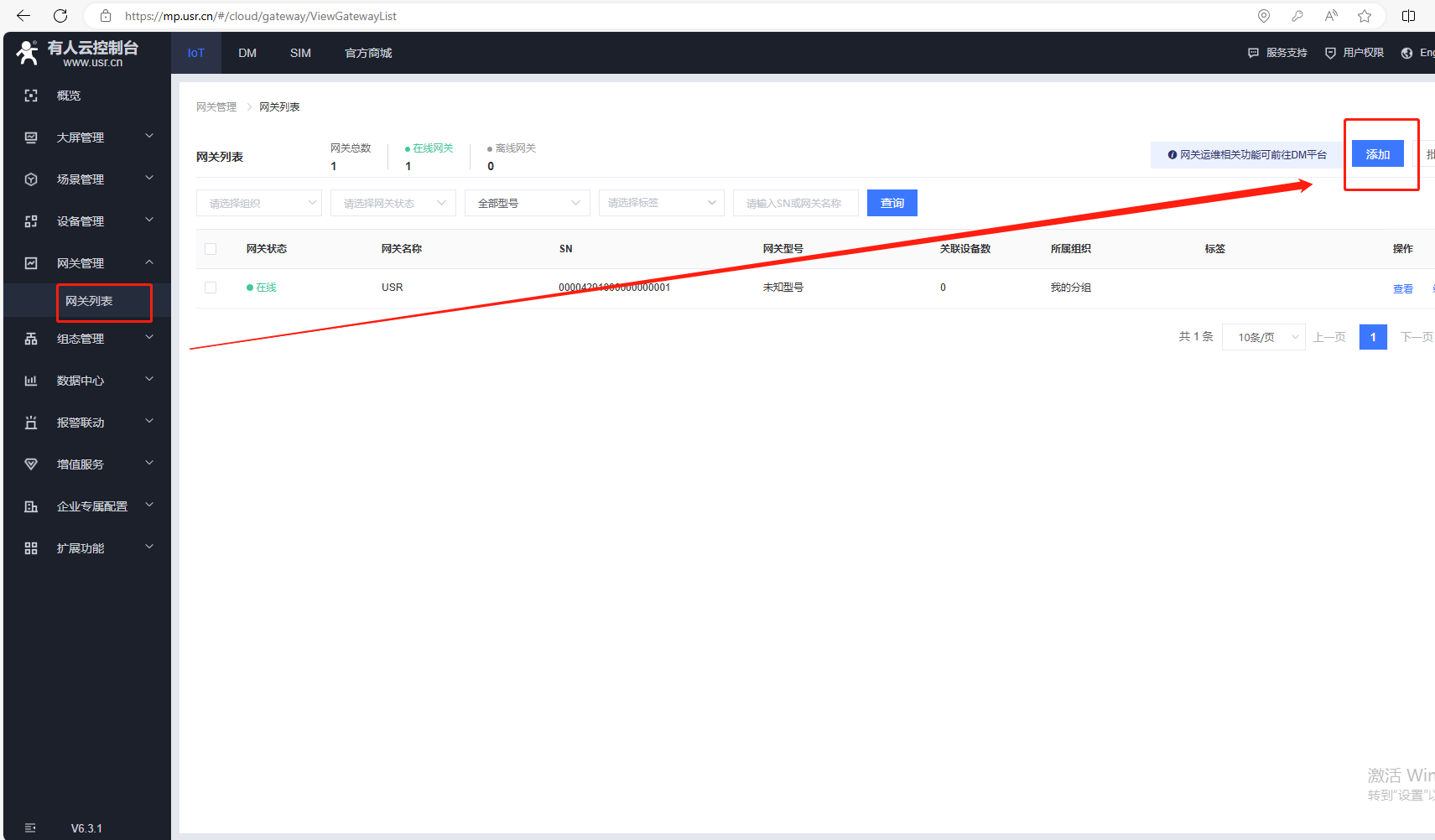

（1）点击网关管理，网关列表，点击添加，点击单个添加。
（2）选择不支持SN上云，就点击SN不支持，点这里，用自动生成的ID方式上云，在有人云上添加设备，勾选有人云透传。

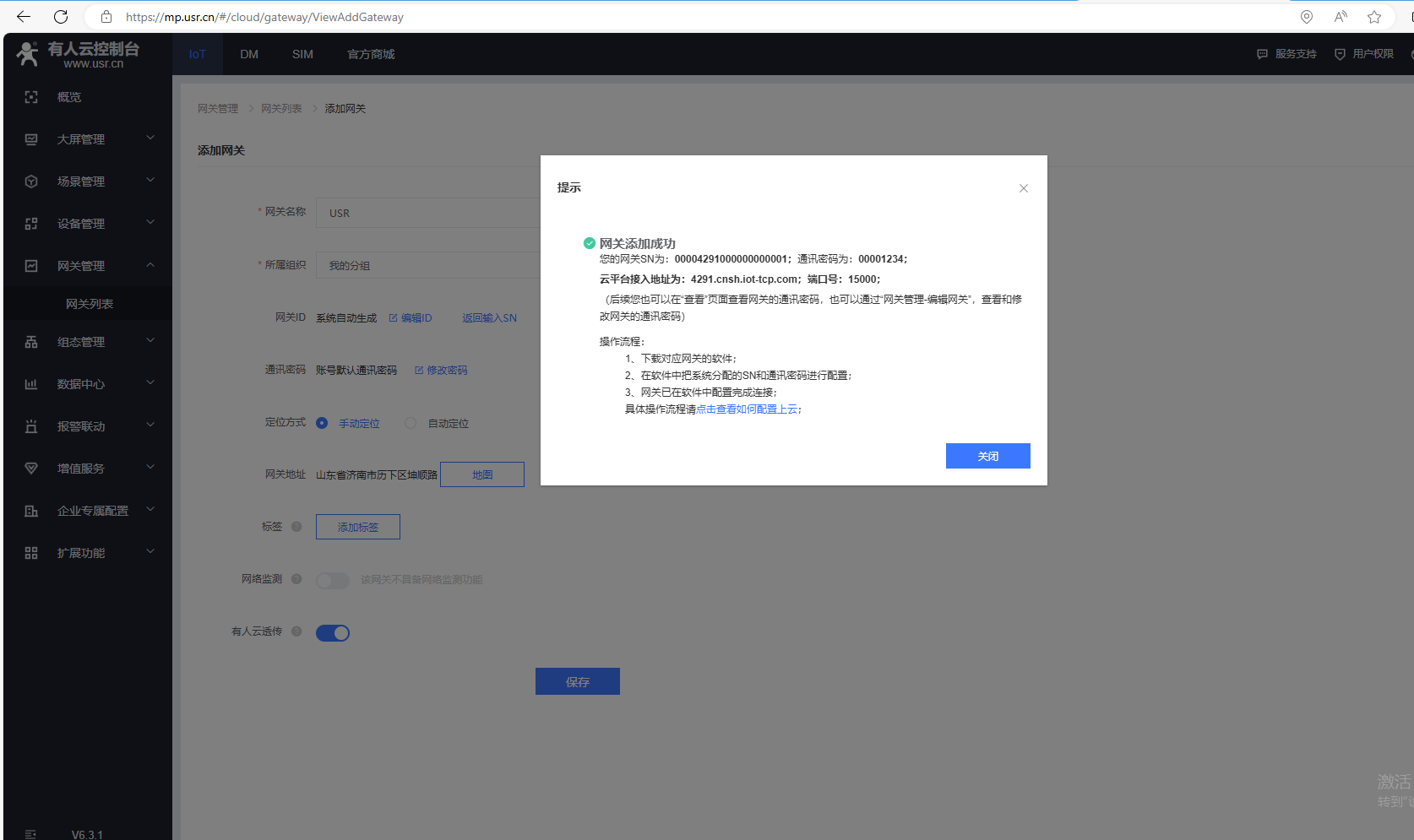

网关添加成功
您的网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载对应网关的软件，在软件中把系统分配的SN和通讯密码进行配置。
3、USR-G771参数设置
(1)、打开USR-G771设置软件，去配置产品参数。

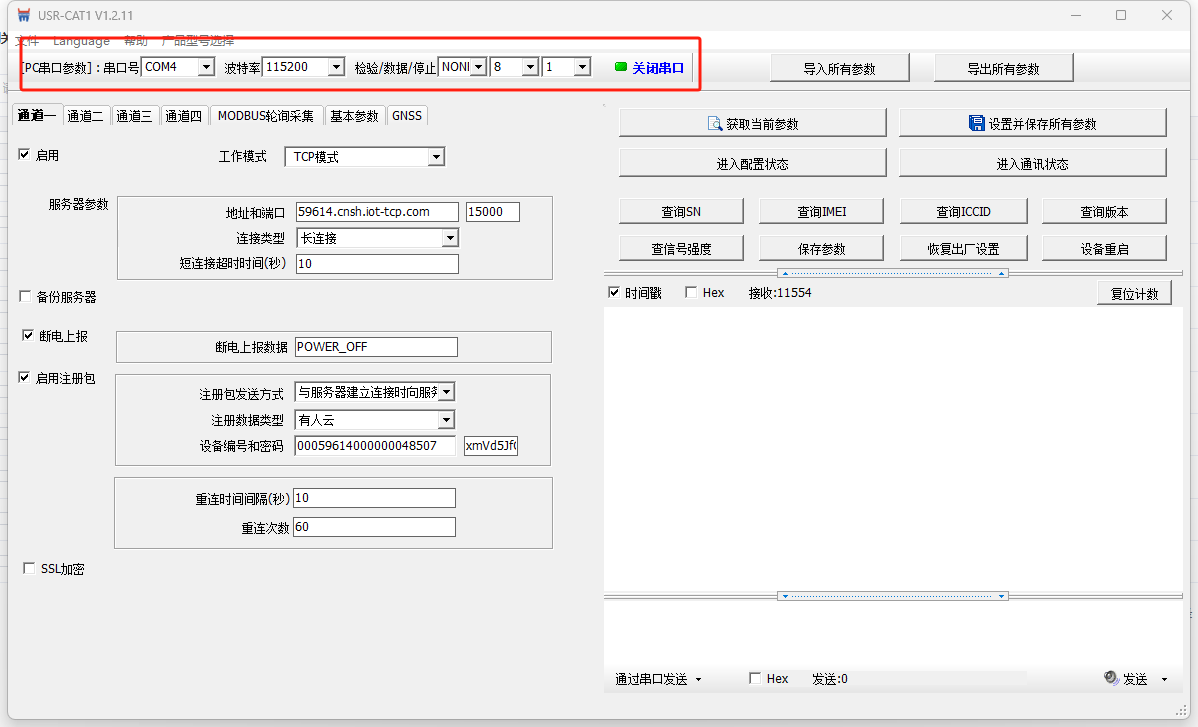

打开上位机软件，选择COM4，串口参数选择115200、NONE、8 、1，打开串口

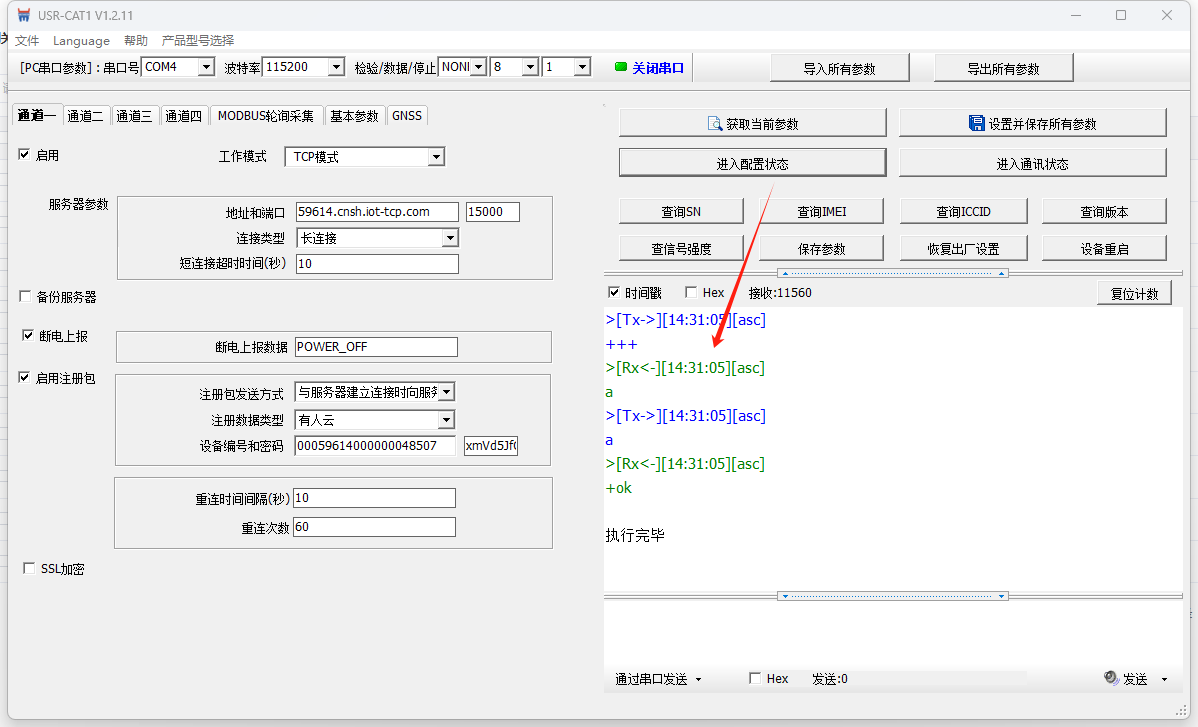

进入配置状态

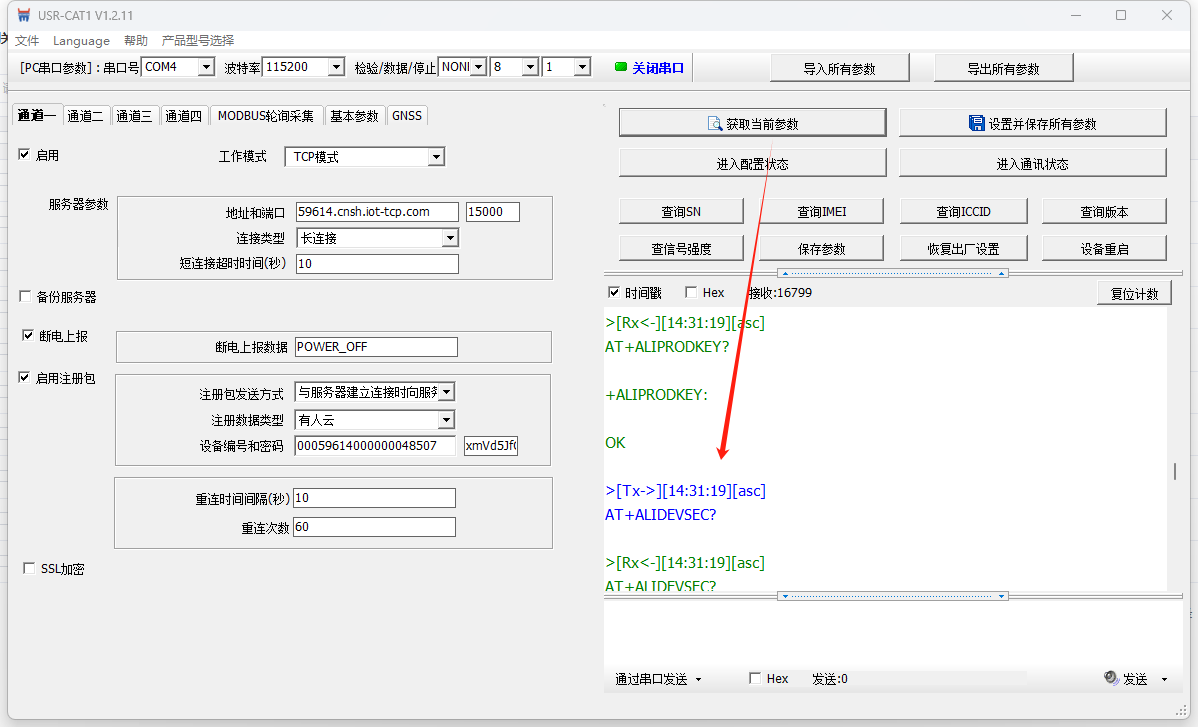

获取当前参数
（2）、设置连接有人云平台参数
网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；

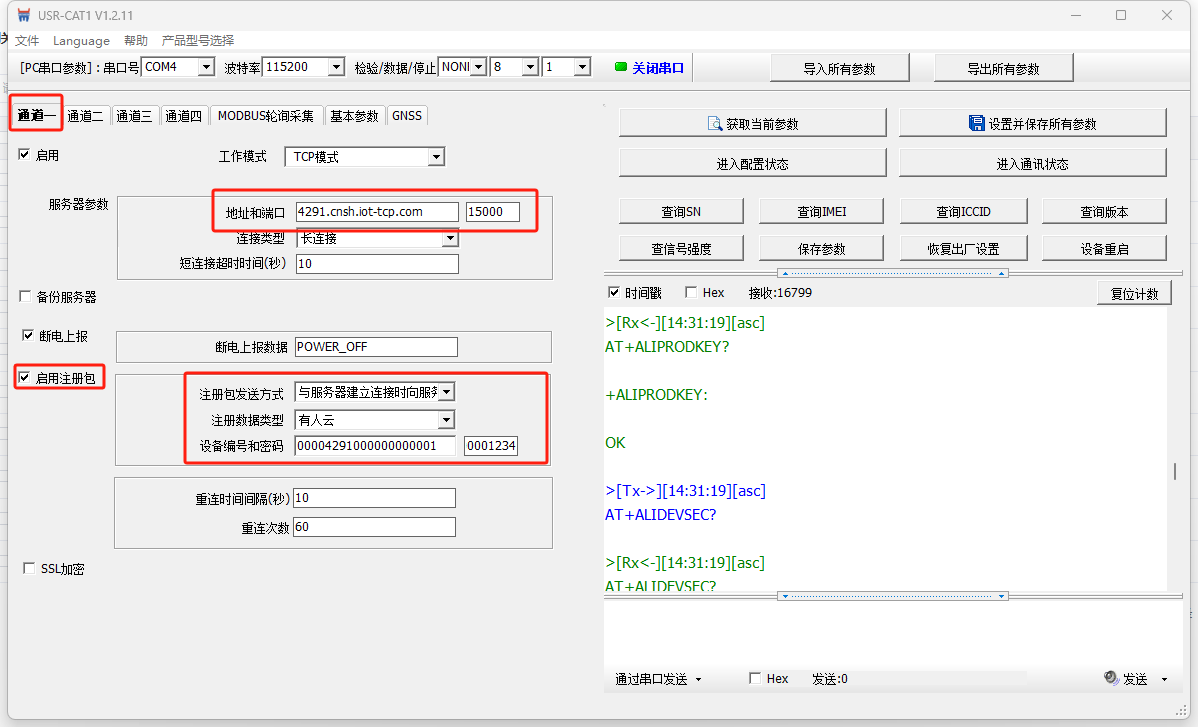

设置服务器A地址4291.cnsh.iot-tcp.com和端口号15000，
开启注册包，数据类型选择有人云，输入有人云添加设备的ID 00004291000000000001和密码00001234，点击设置所有参数。

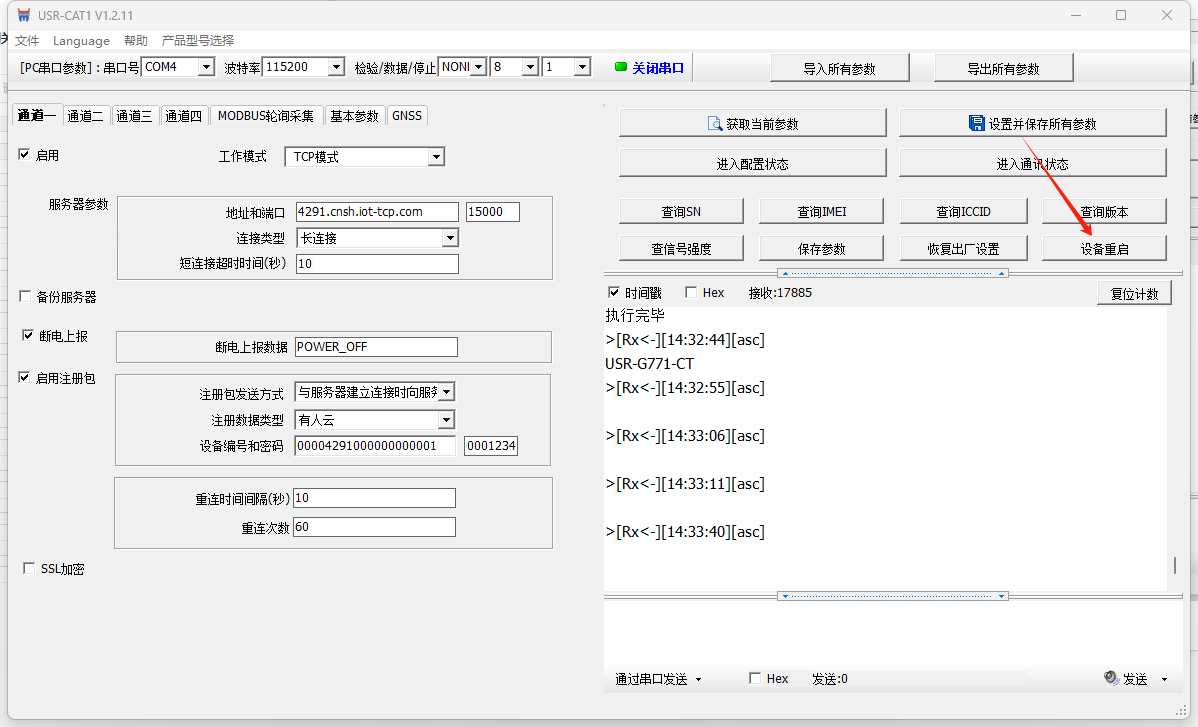

设置并保存参数，设备重启

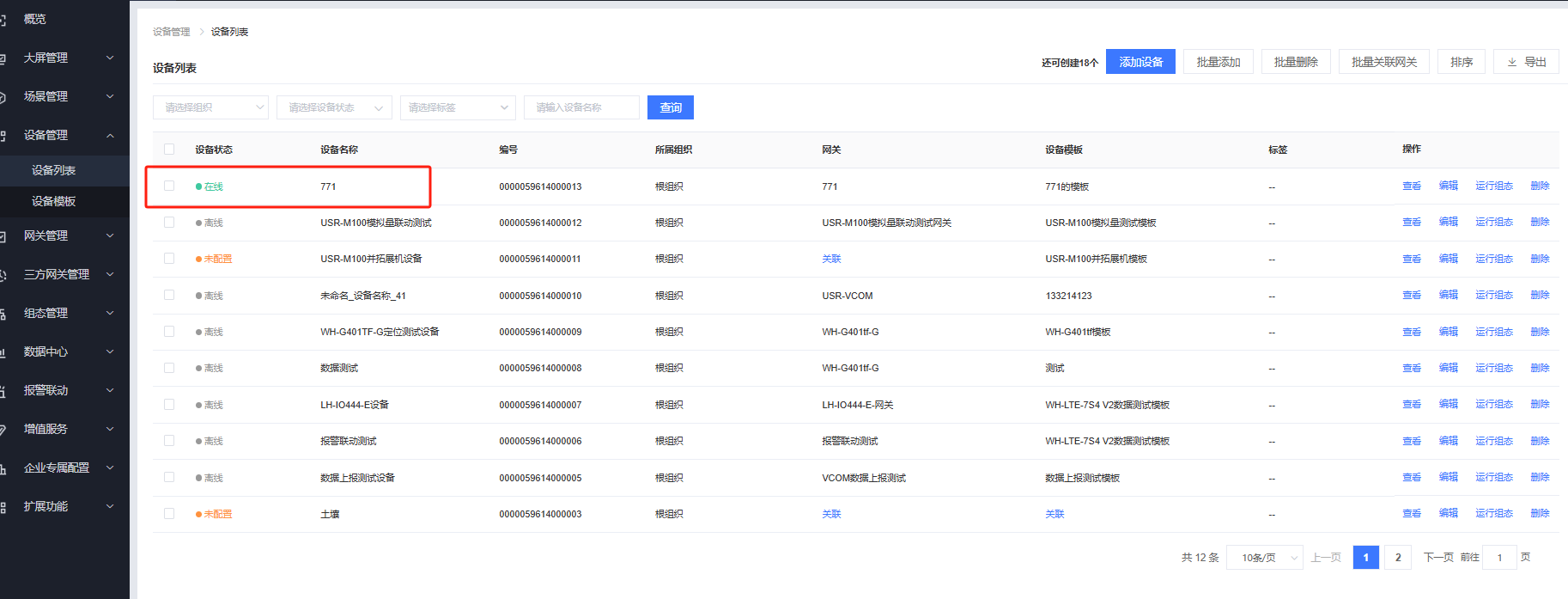

（3）、有人云设备在线
四、添加USR-VCOM设备

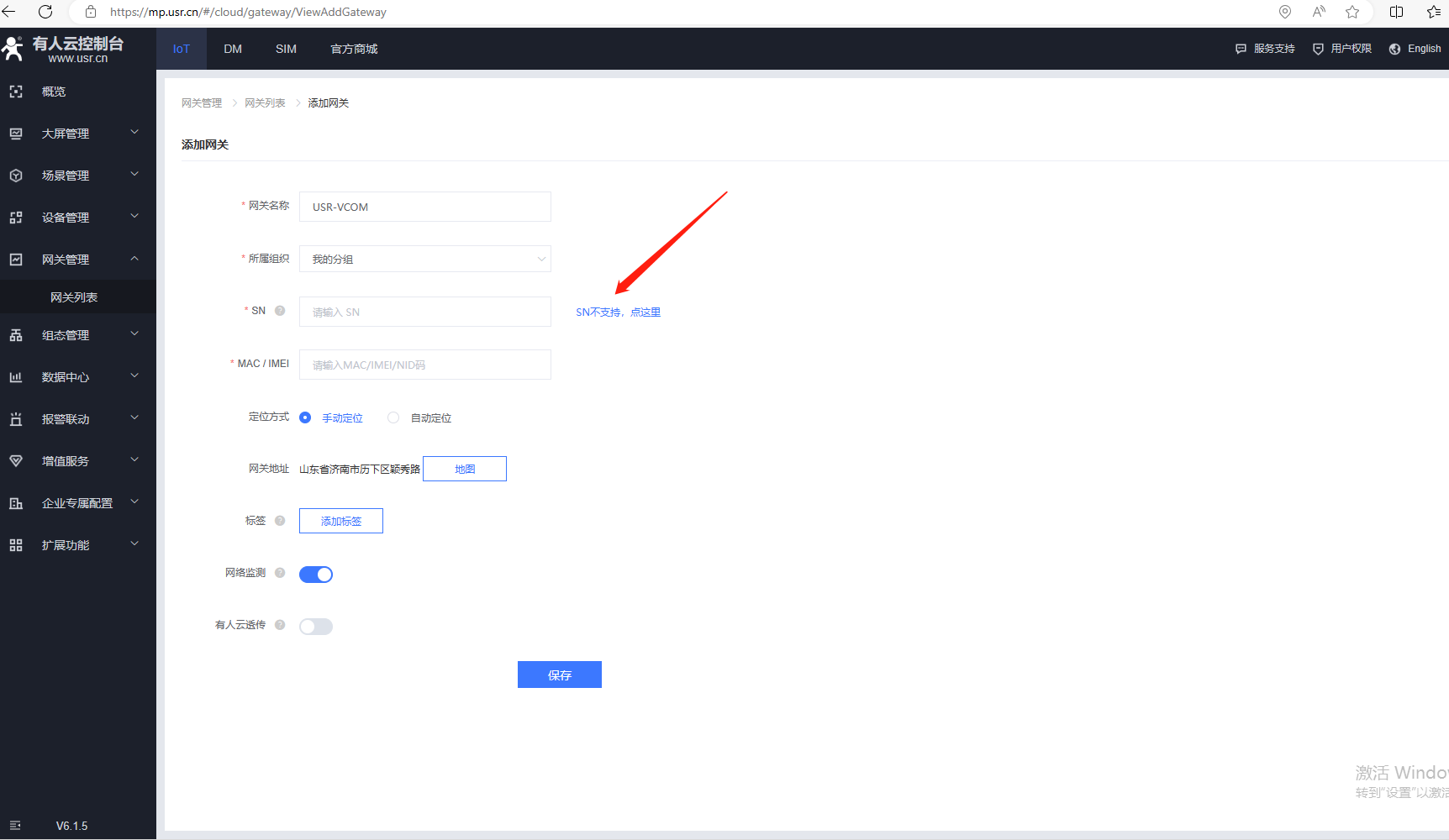

1、点击网关管理，网关列表，点击添加，点击单个添加。

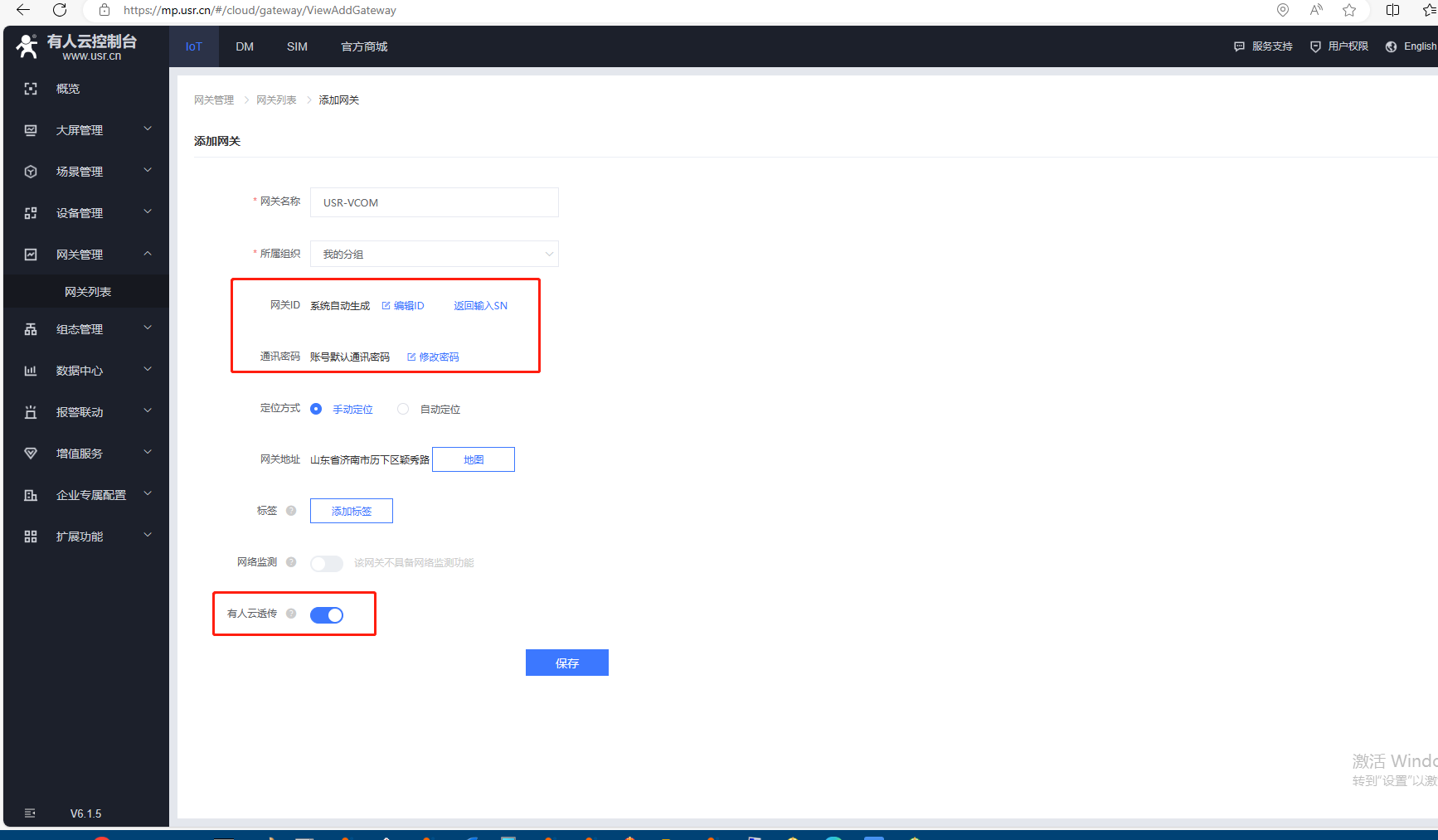

2、USR-VCOM虚拟串口添加，点击SN不支持，点这里，用自动生成的ID方式上云，在有人云上添加设备，勾选有人云透传。

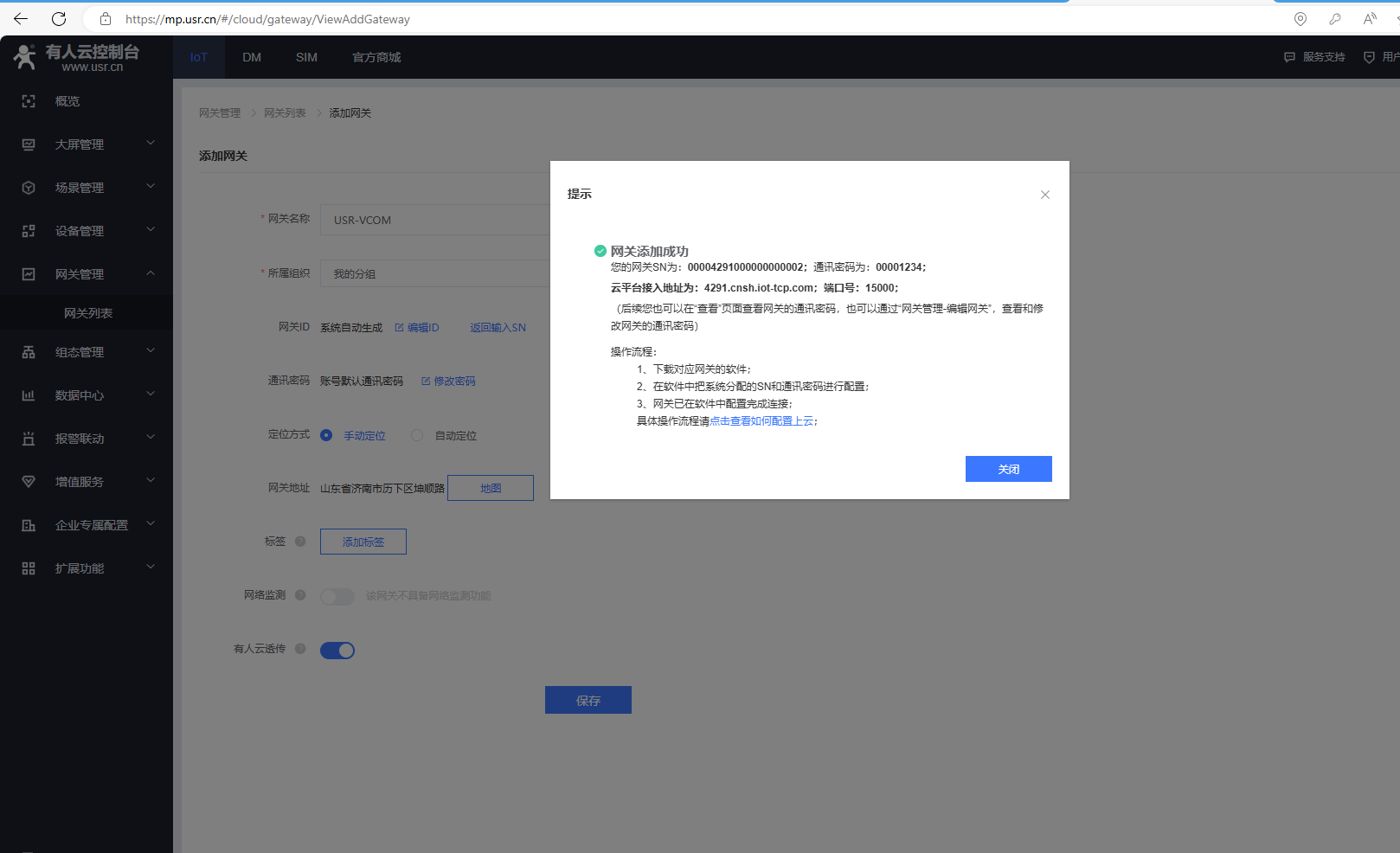

网关添加成功
您的网关SN为： 00004291000000000002； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载虚拟串口软件，在虚拟串口软件中把系统分配的SN和通讯密码进行配置。
五、有人云建透传组

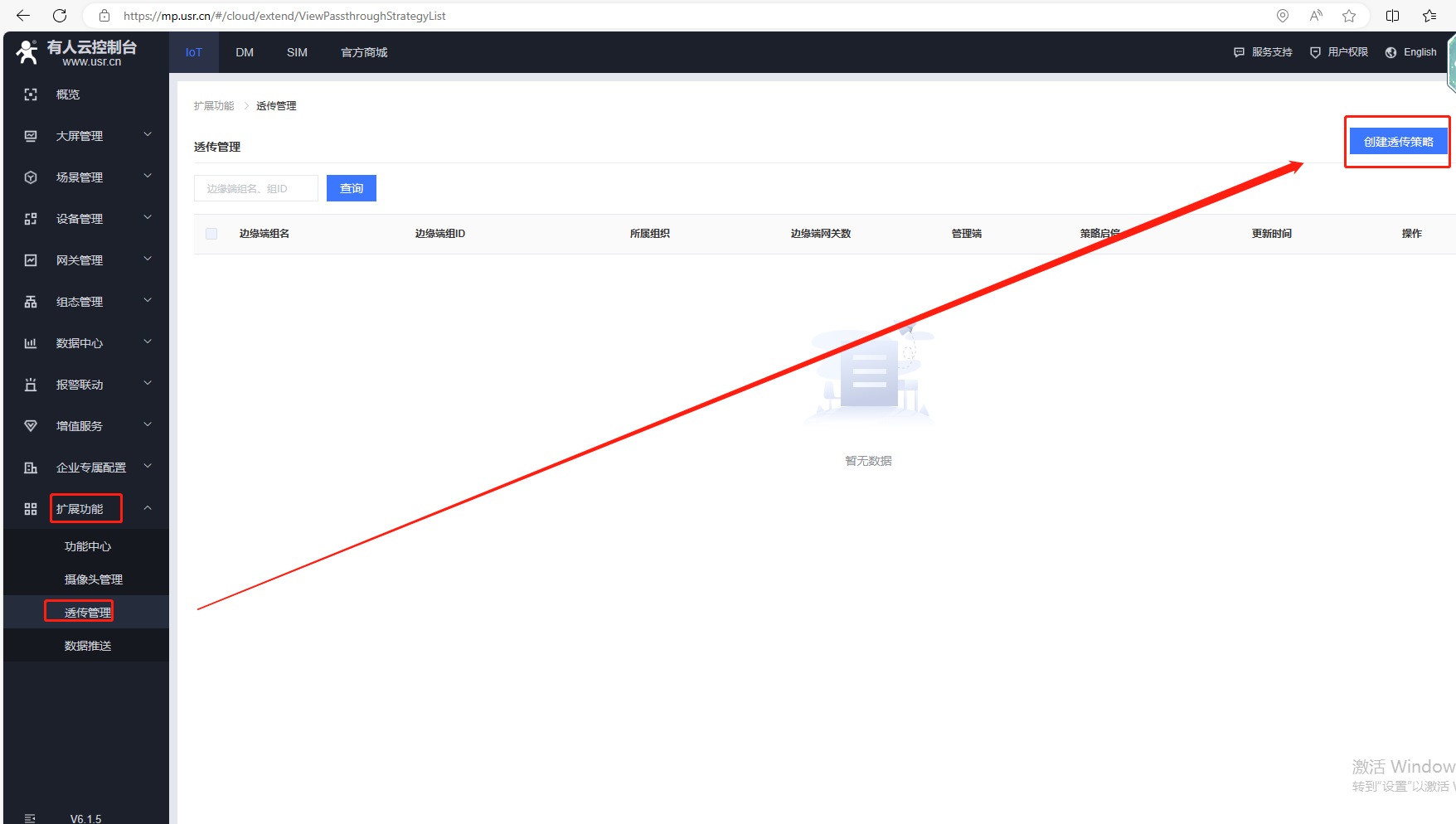

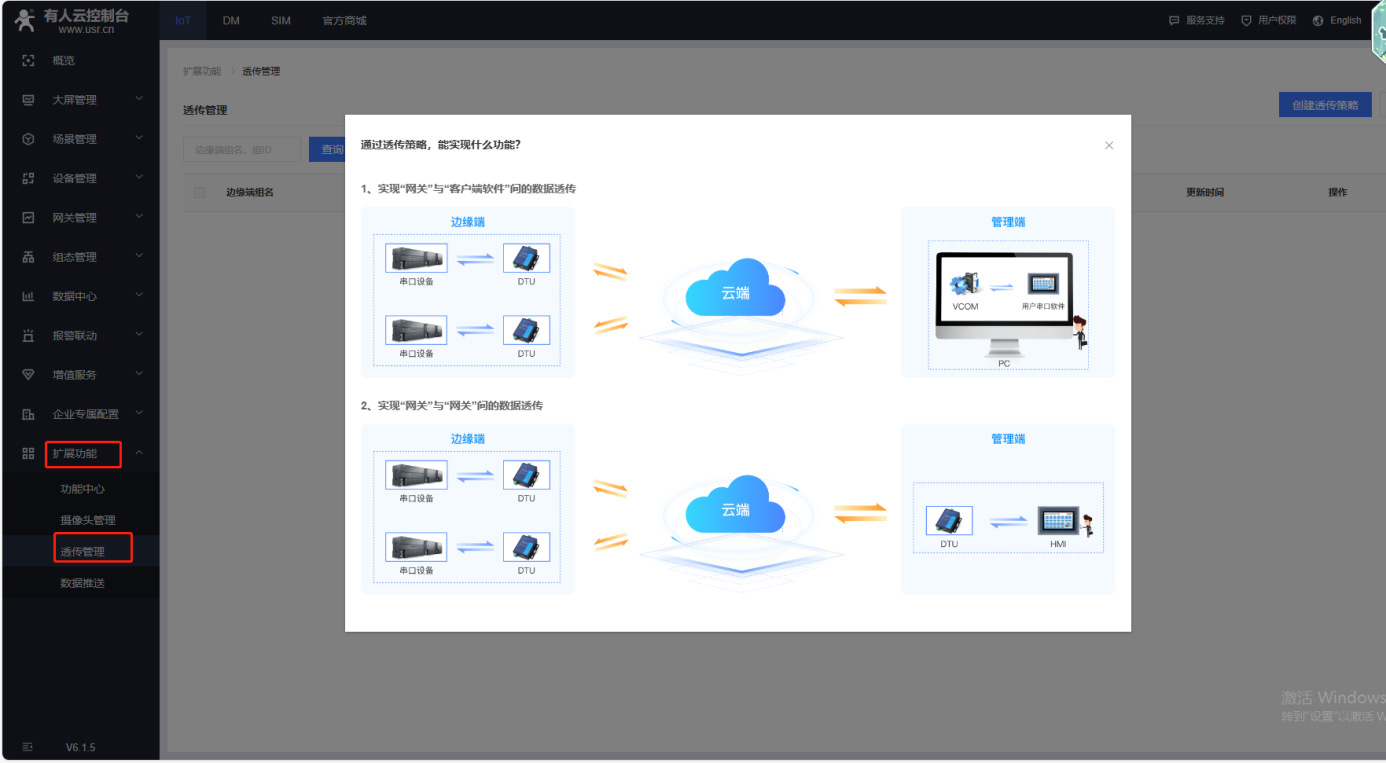

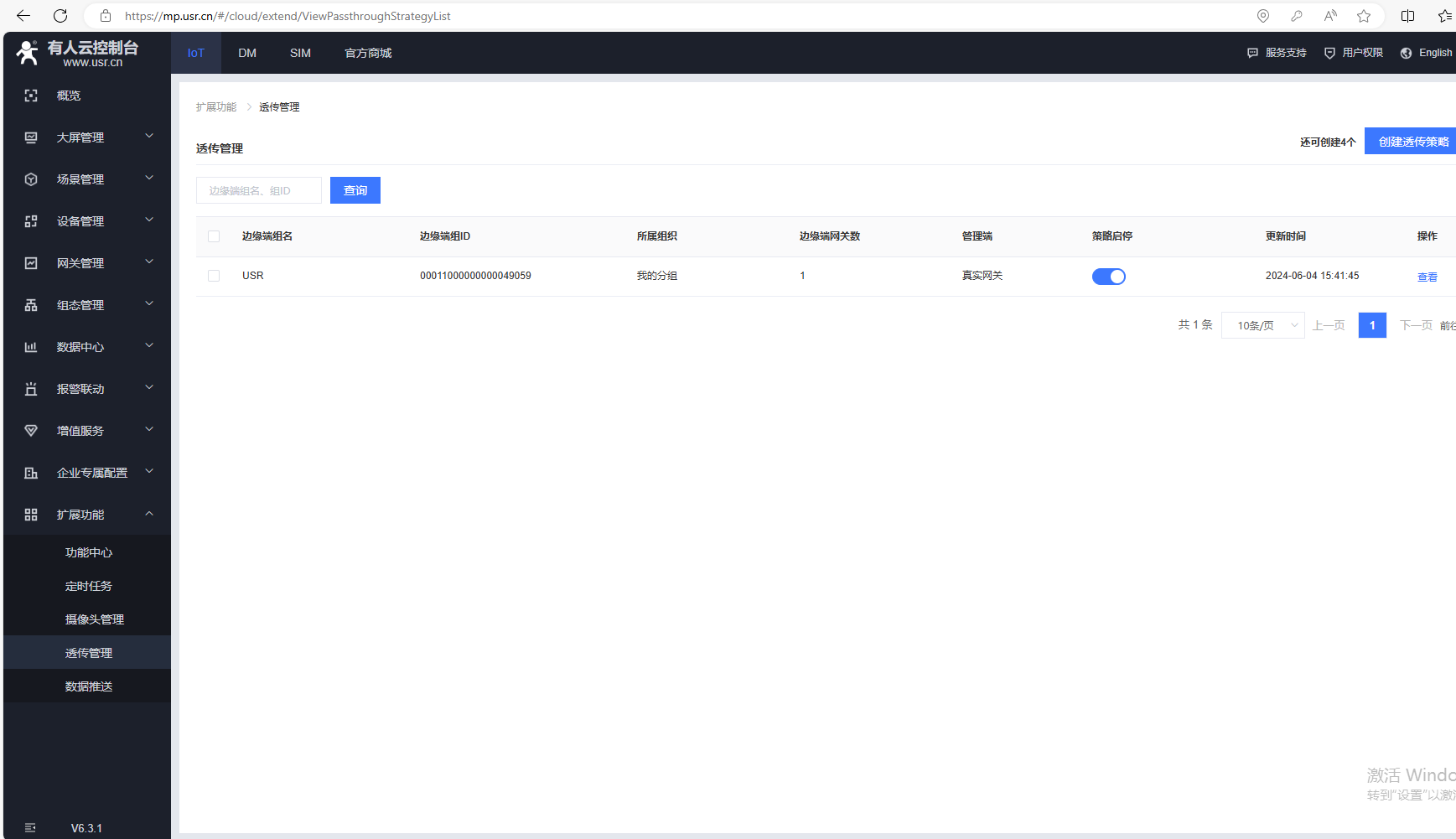

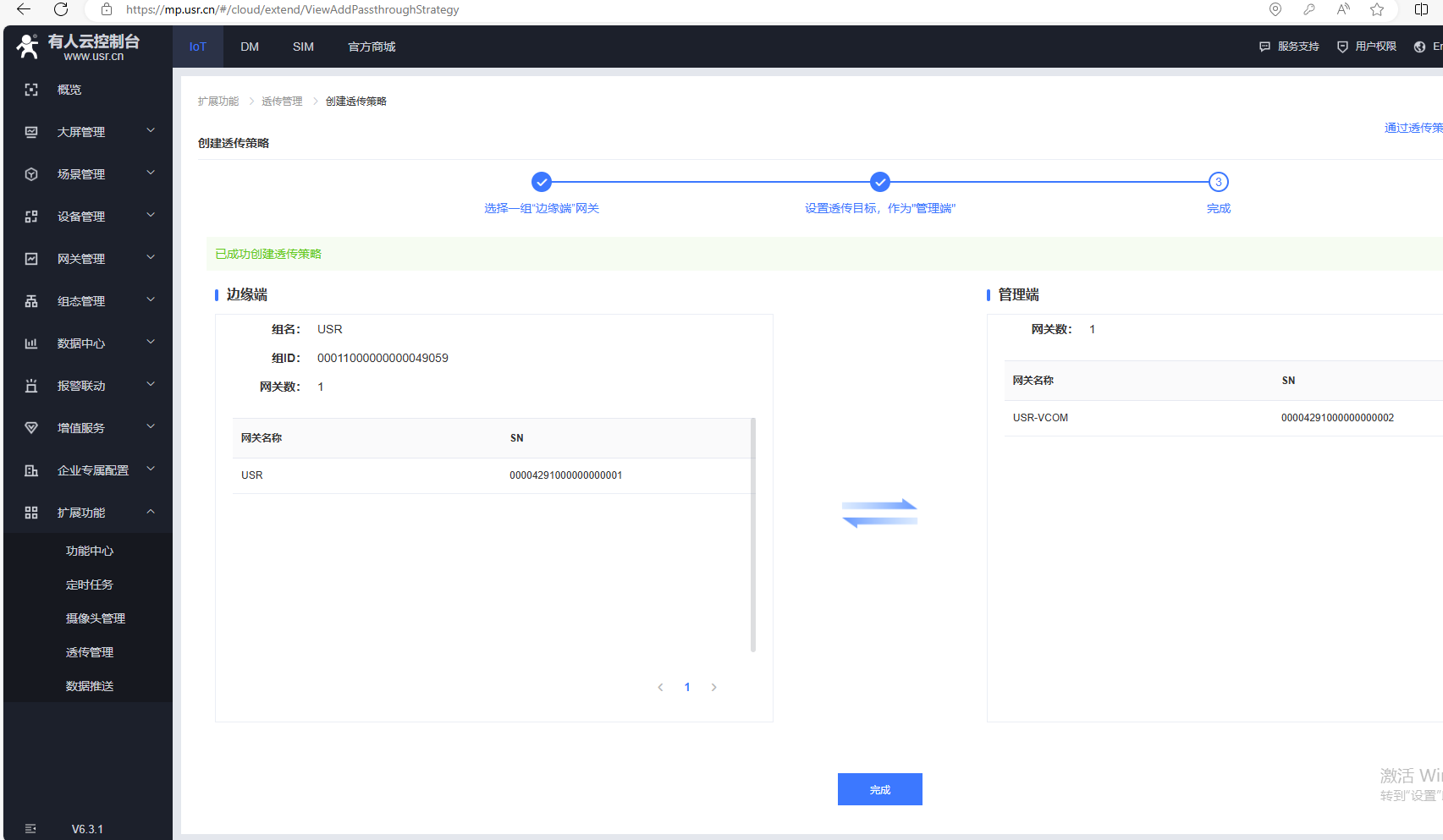

1、扩展功能，透传管理，创建一个透传策略

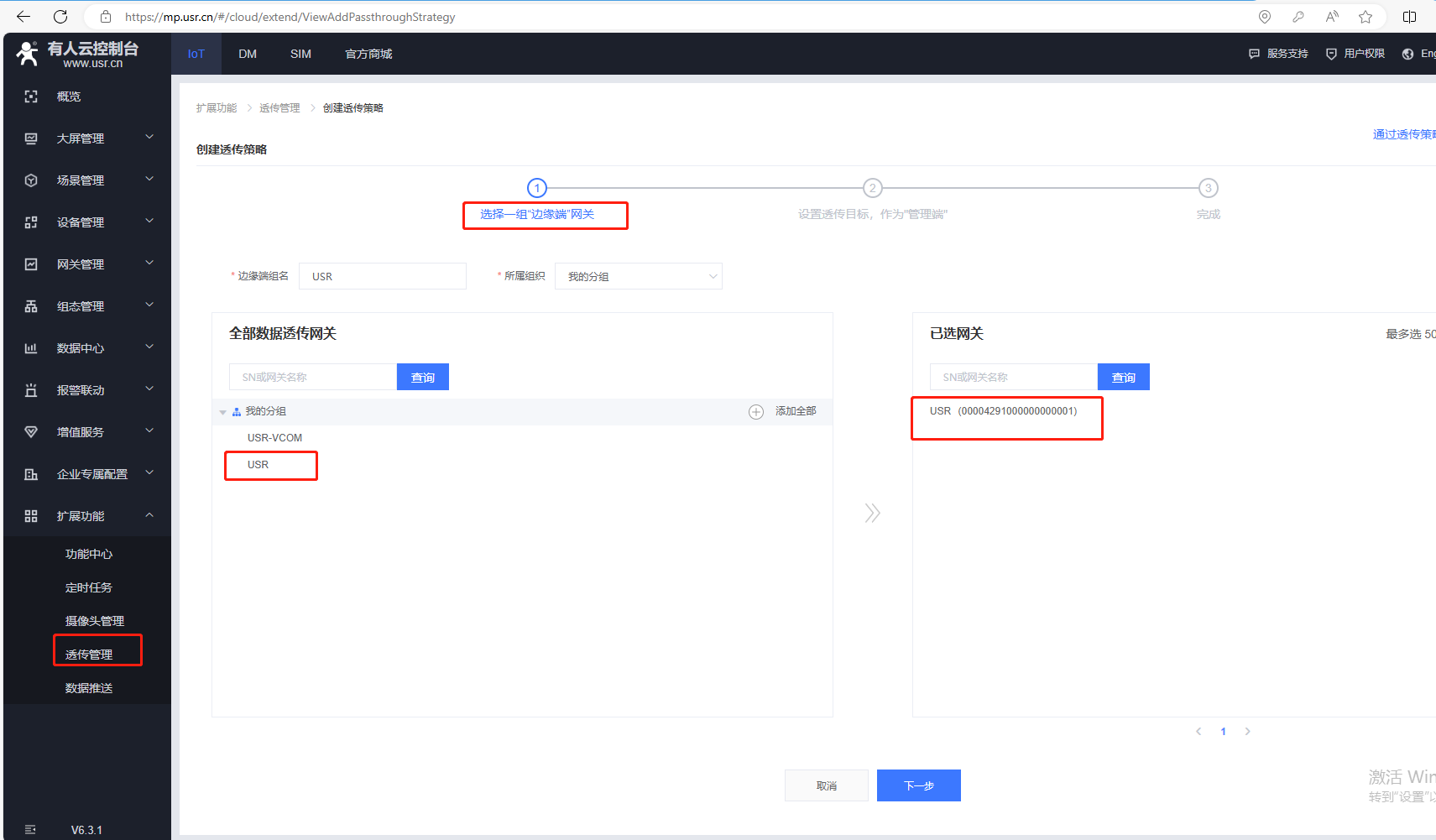

2、选择边缘端网关，添加的USR产品设备
3、选择管理端，选添加的USR-VCOM做管理端
六、创建虚拟串口
1、电脑下载并安装虚拟串口软件V3.7.2.529版本
下载安装之前，需要关闭防火墙。
2、创建虚拟串口

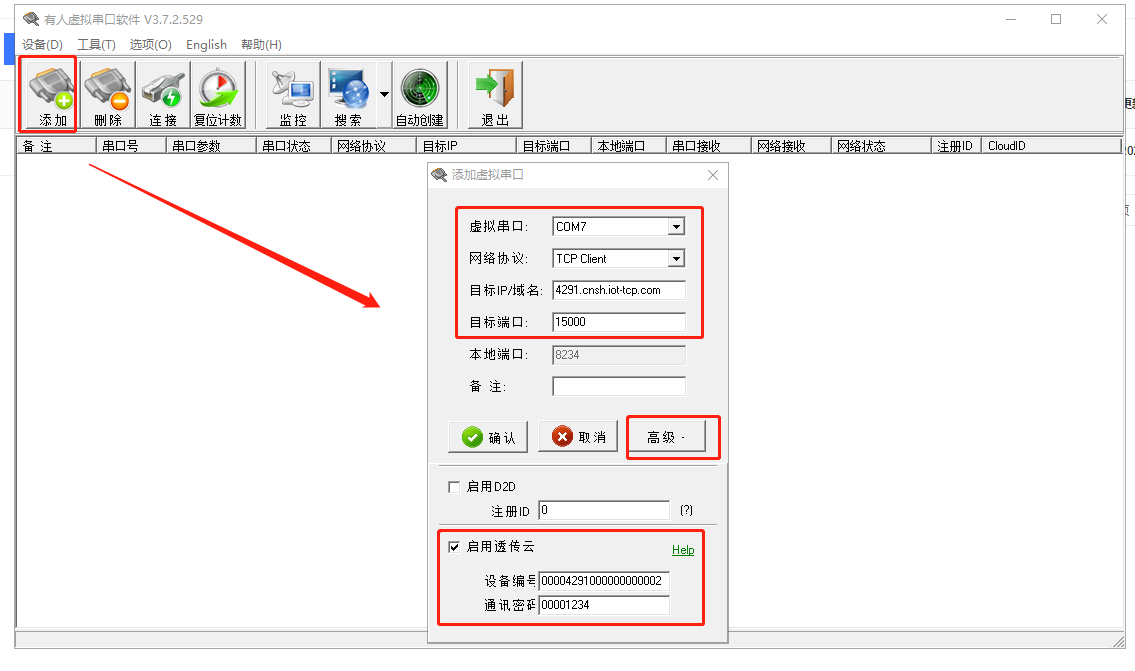

点击添加，用空闲的COM7作为虚拟串口的COM口号。
网关SN为： 00004291000000000002； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
设置连接有人云平台参数：
网络协议：TCP client客户端
目标地址4291.cnsh.iot-tcp.com和目标端口号15000
高级设置开启透传云，输入有人云添加设备的编号ID00004291000000000002和密码00001234，点击确认。
添加完，有人云，网关列表，USR-VCOM在线。
电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看新建的虚拟串口COM7。
七、通讯测试

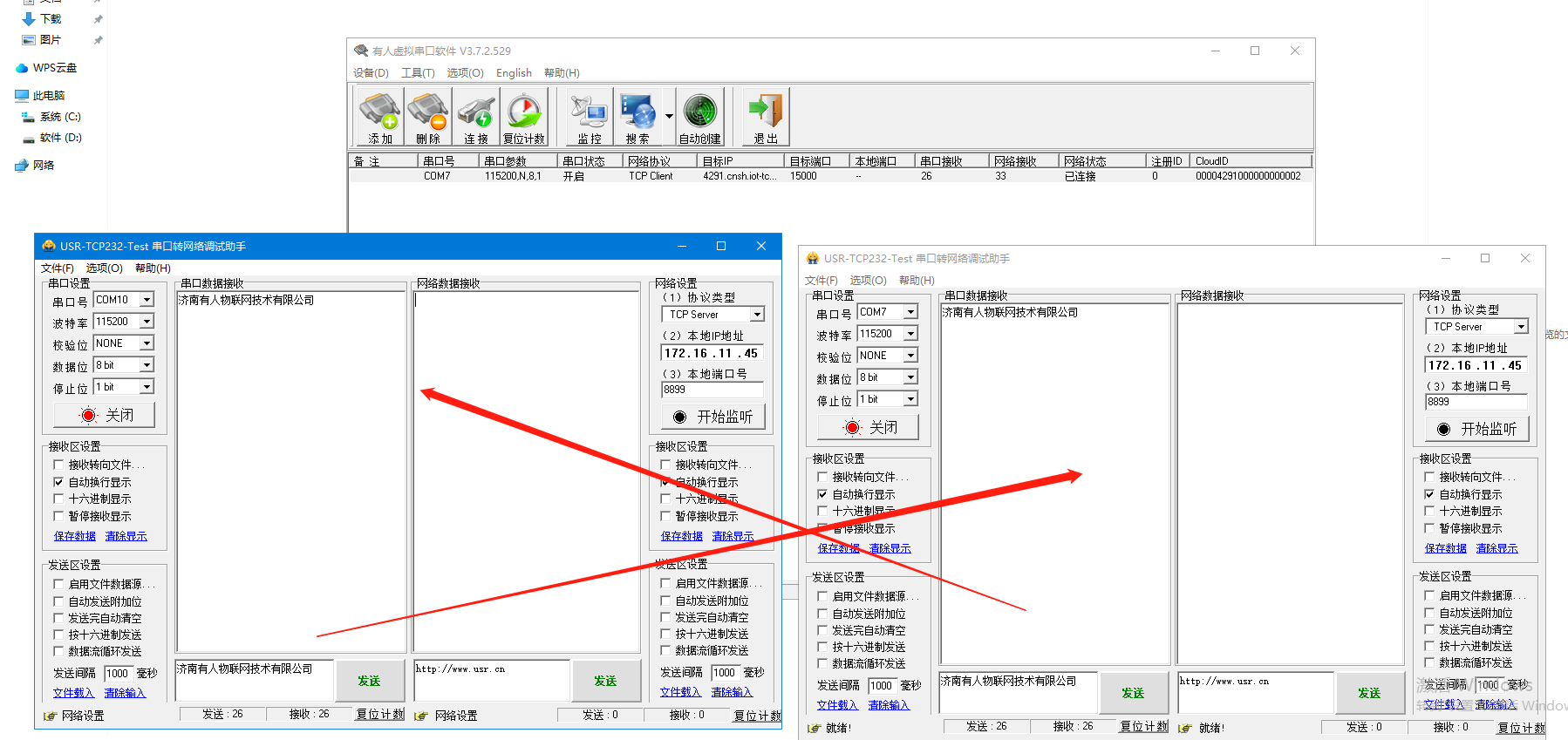

1、打开2个串口助手，分别用有人产品实际USB串口COM10打开串口，另一个串口助手用虚拟串口COM7打开串口。
2、实际串口和虚拟串口之间测试数据通讯。
编写人：尹丛欣 编写日期：2024-06-17
审核人：尹丛欣 审核日期：2024-06-17
订正版本：V1.0 订正内容：初稿
