一、资料下载
USR-G771 说明书:https://www.usr.cn/Download/1435.html
USR-G771 规格书:https://www.usr.cn/Download/983.html
USR-G771 AT指令集:https://www.usr.cn/Download/1437.html
USR-G771 设置软件:https://www.usr.cn/Download/1438.html
虚拟串口软件V5:https://www.usr.cn/Download/924.html
如果有实际MODBUS RTU串口从机设备,可以直接接产品串口,串口参数设置一致,测试有人云云端轮询采集从机数据功能。
如果没有实际串口从机设备,用于调试产品功能,可以找USB串口线,电脑百度去网上下载MODBUS SLAVE 调试软件,安装到电脑,模拟实际串口MODBUS RTU从机设备。
二、硬件连接
1、所需物品
USR-G771 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台
2、硬件连接
USR-G771 的485串口接USB串口线到电脑USB口,接好天线,然后产品接12V电源适配器上电。
3、查看端口号

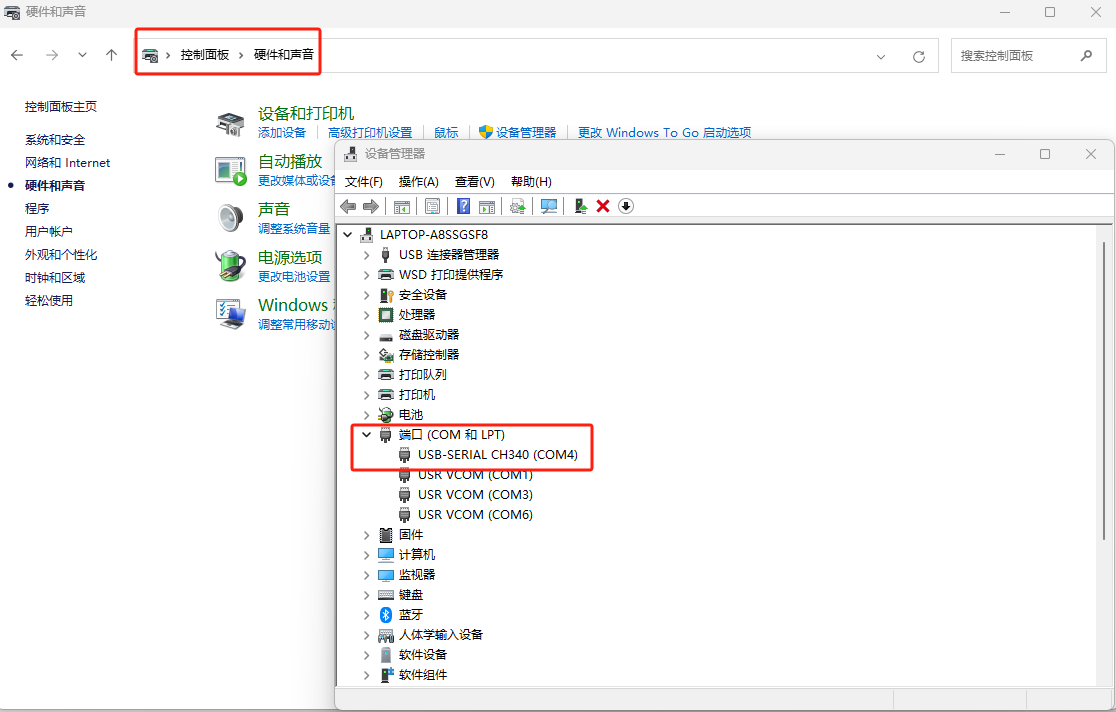

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR的USB-RS232串口线COM口号,COM4。
三、有人云参数设置

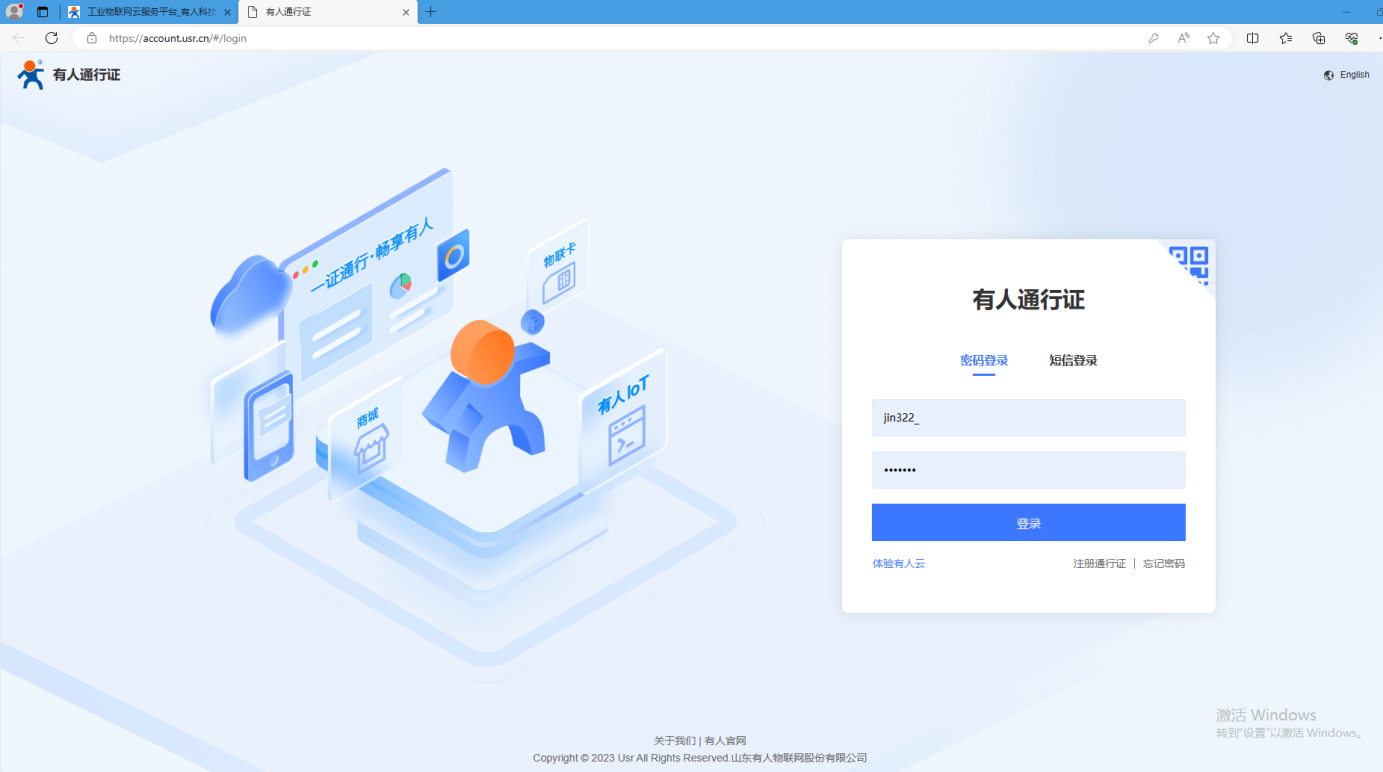

1、登录有人云账号

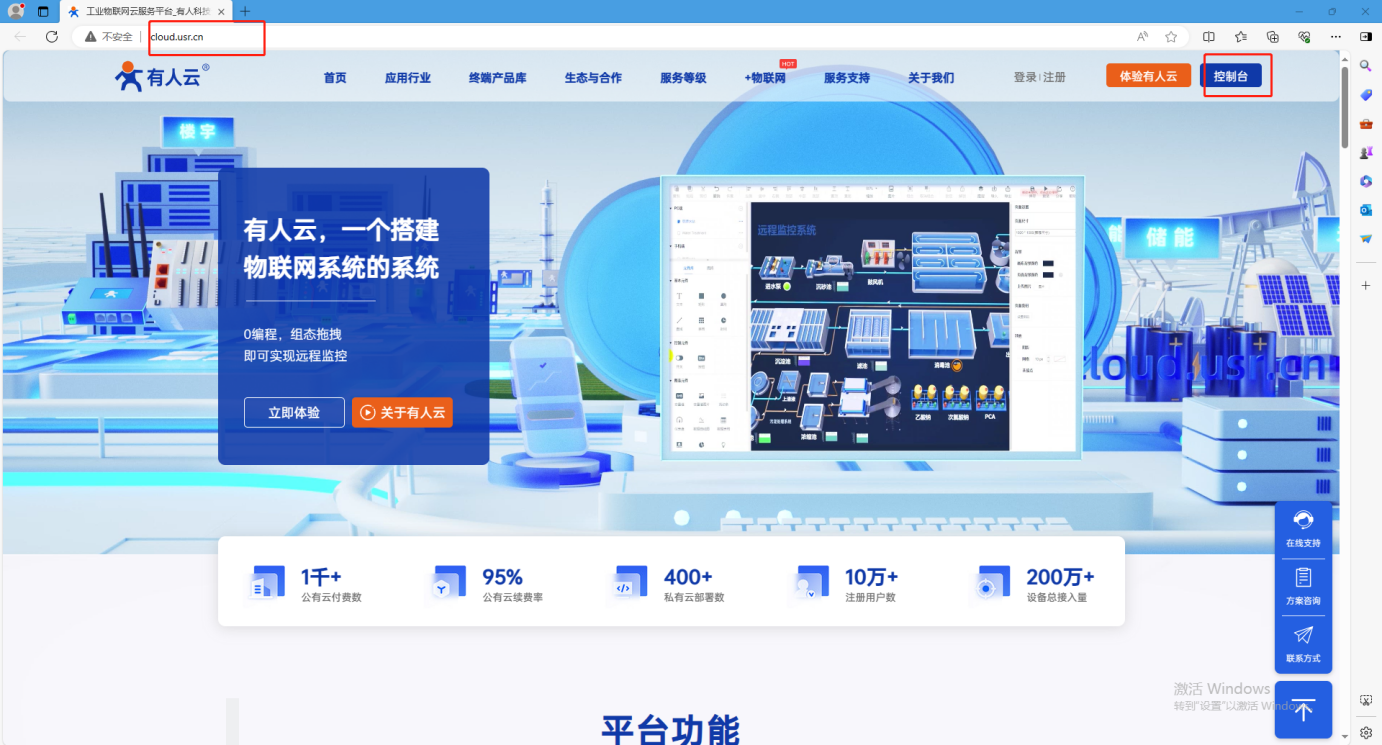

www.usr.cn 点击有人云跳转到登录页面。
2、添加有人产品

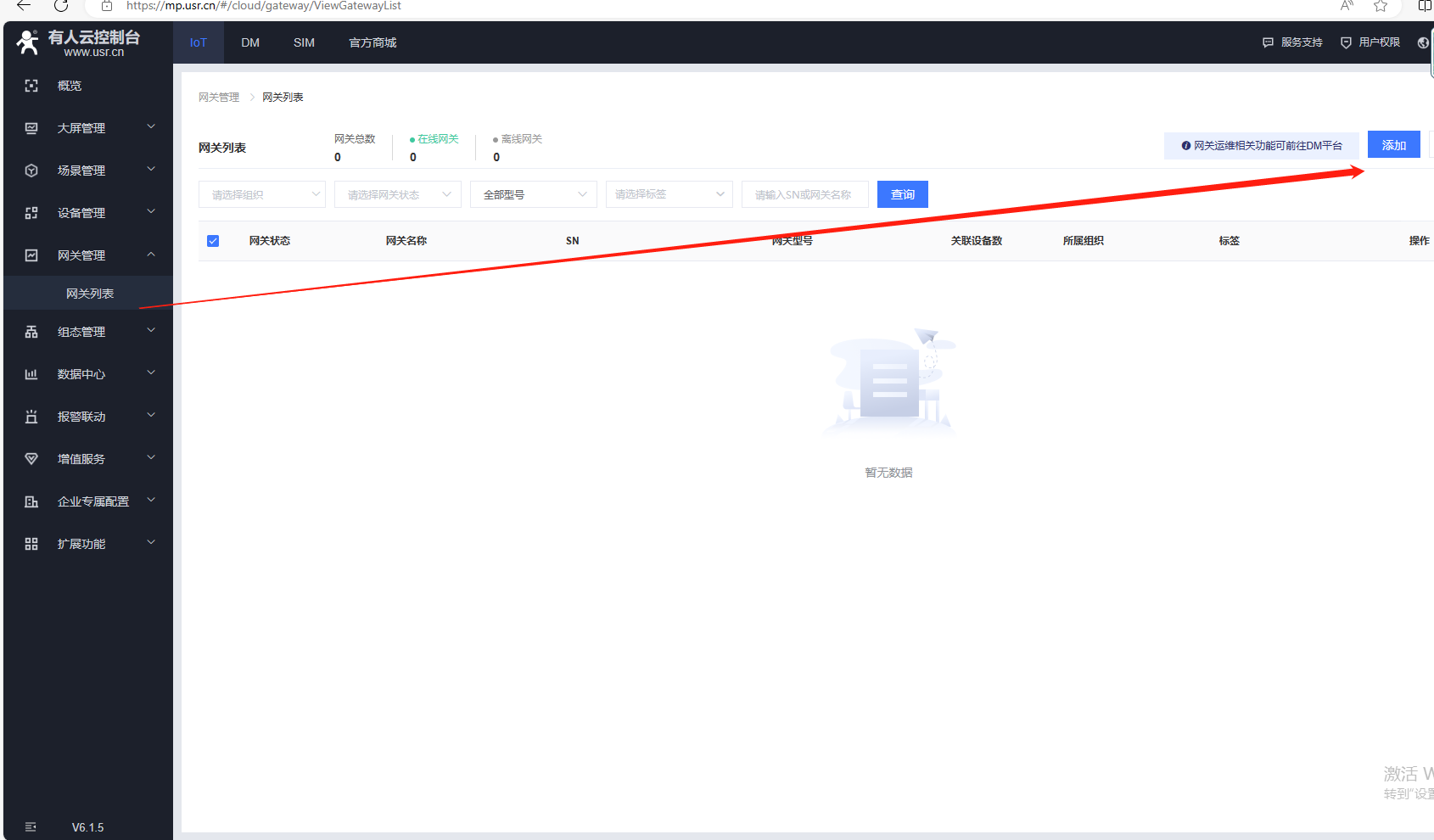

(1)点击网关管理,网关列表,点击添加,点击单个添加。

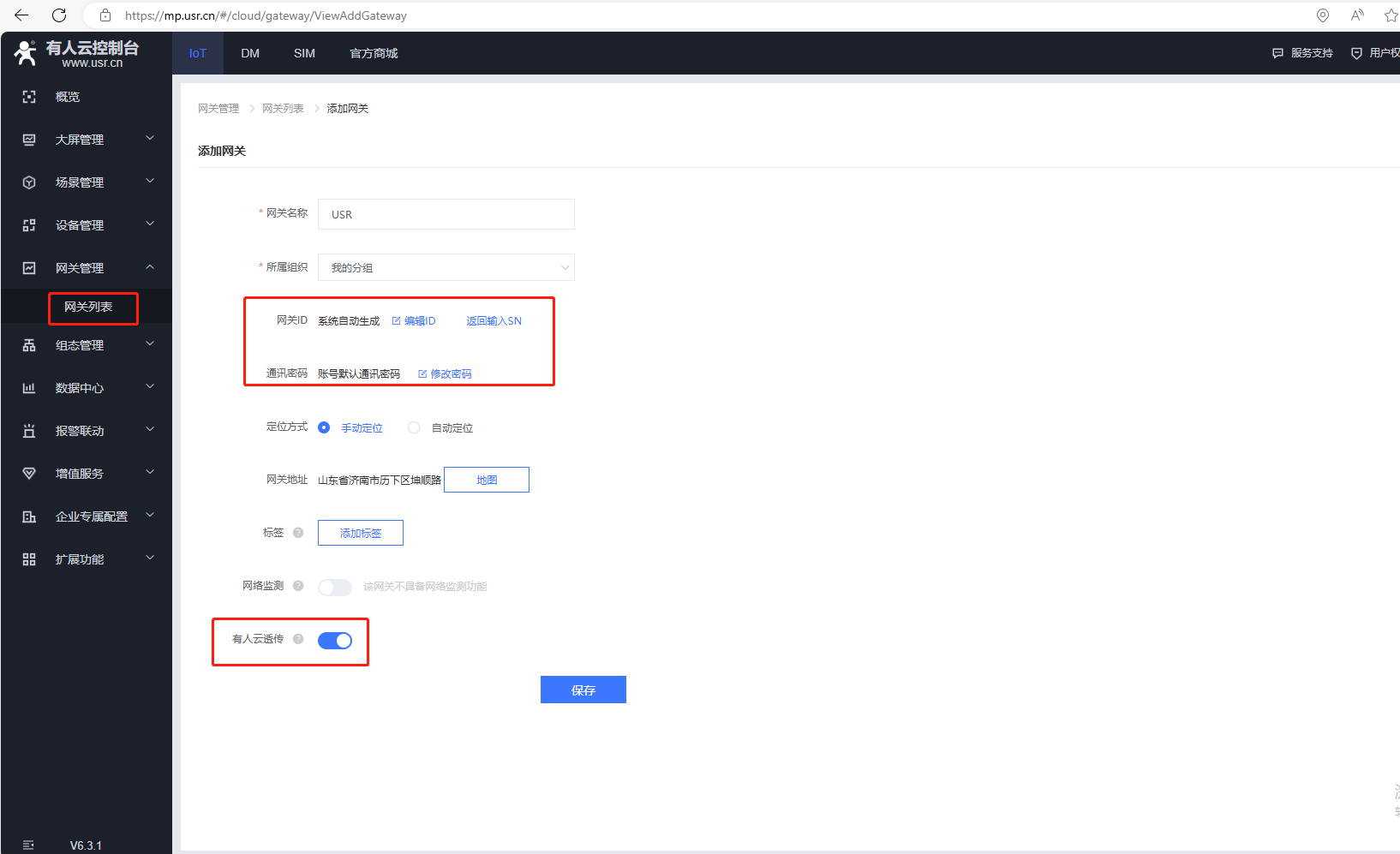

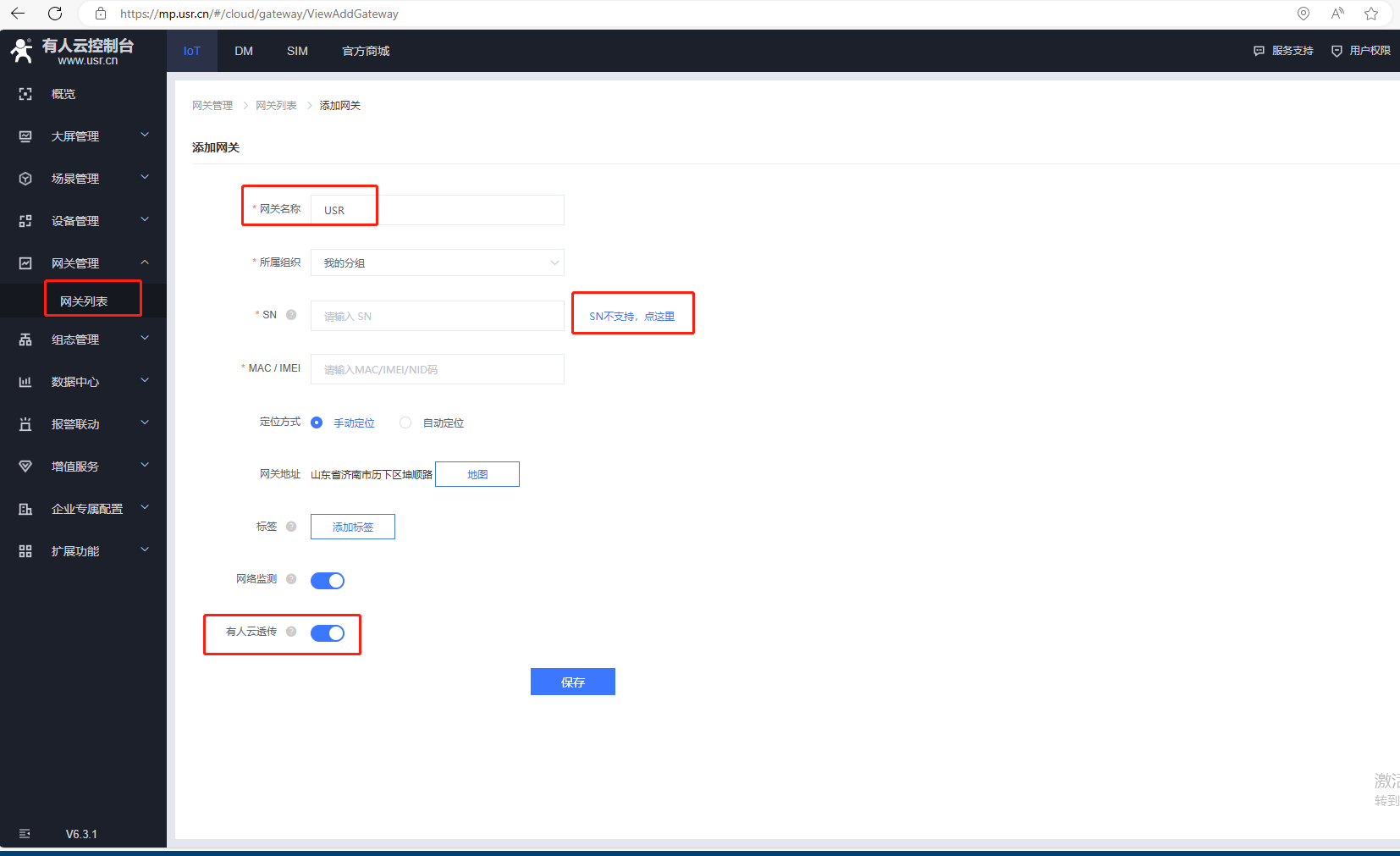

(2)选择不支持SN上云,就点击SN不支持,点这里,用自动生成的ID方式上云,在有人云上添加设备,勾选有人云透传。

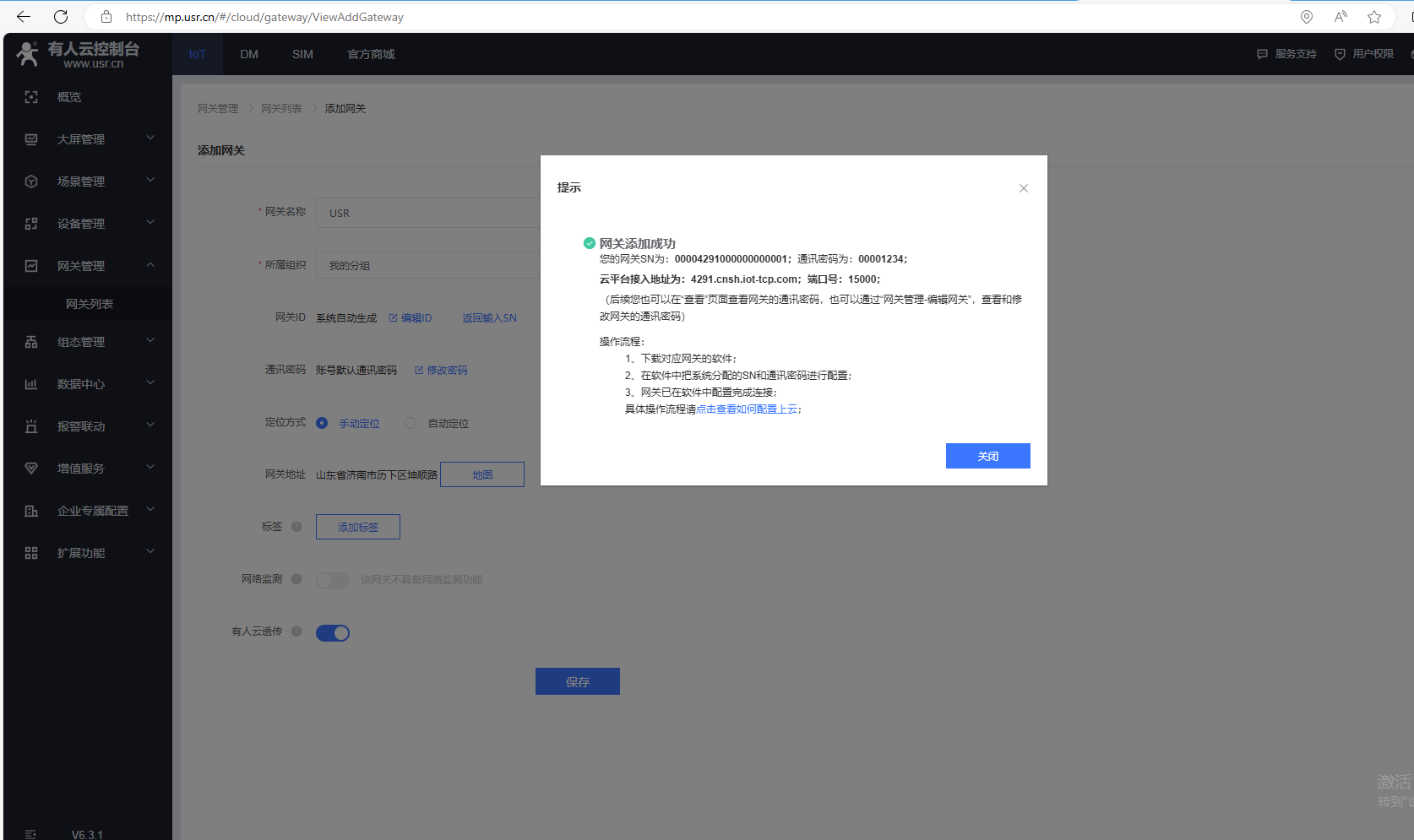

网关添加成功
您的网关SN为: 00004291000000000001; 通讯密码为: 00001234;
云平台接入地址为: 4291.cnsh.iot-tcp.com; 端口号: 15000;
下载对应网关的软件,在软件中把系统分配的SN和通讯密码进行配置。
3、USR-G771参数设置
(1)、打开USR-G771设置软件,去配置产品参数。

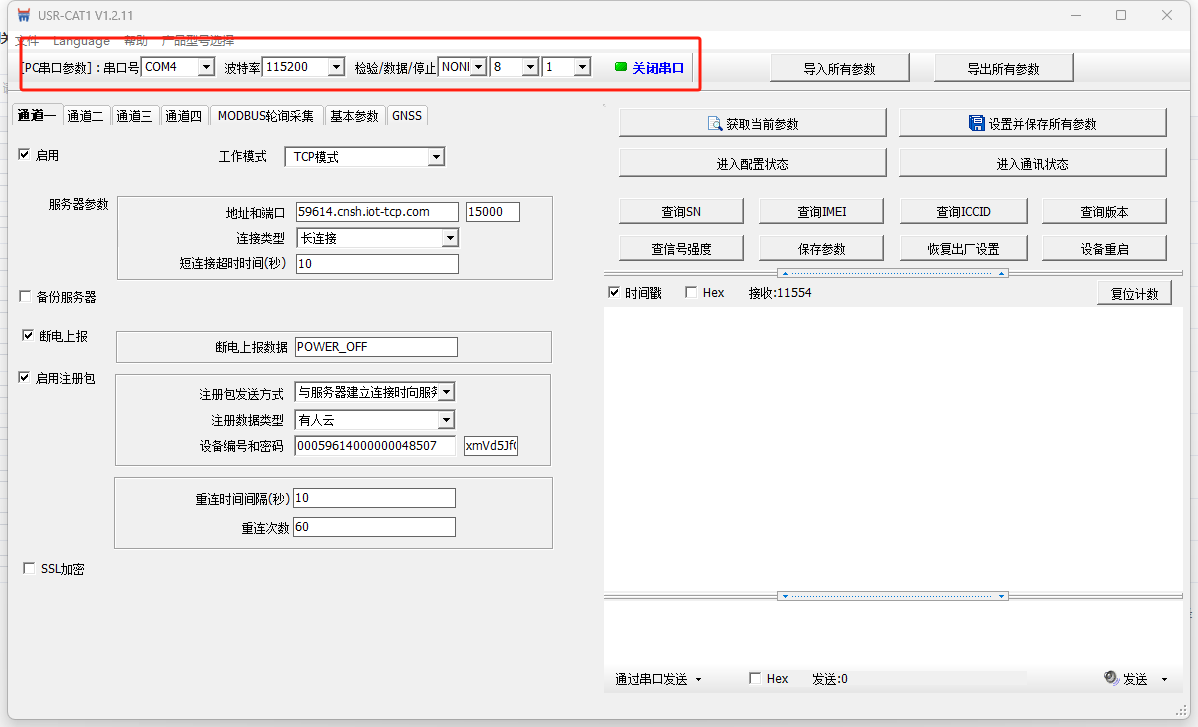

打开上位机软件,选择COM4,串口参数选择115200、NONE、8 、1,打开串口

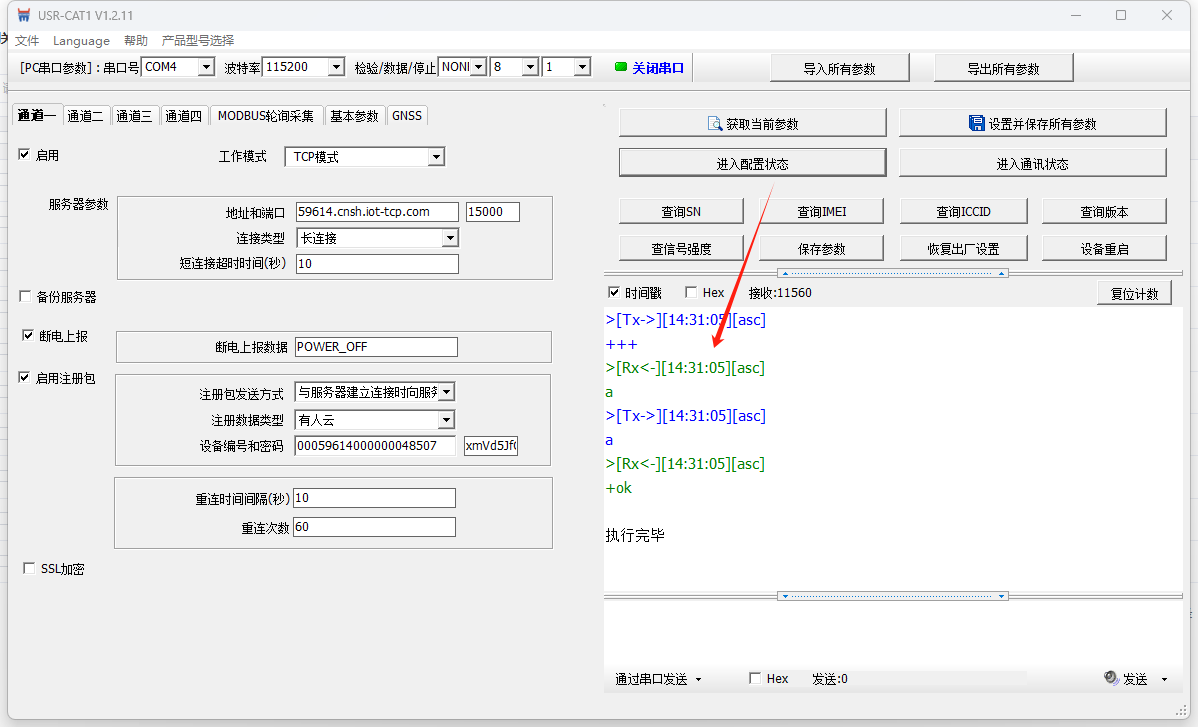

进入配置状态

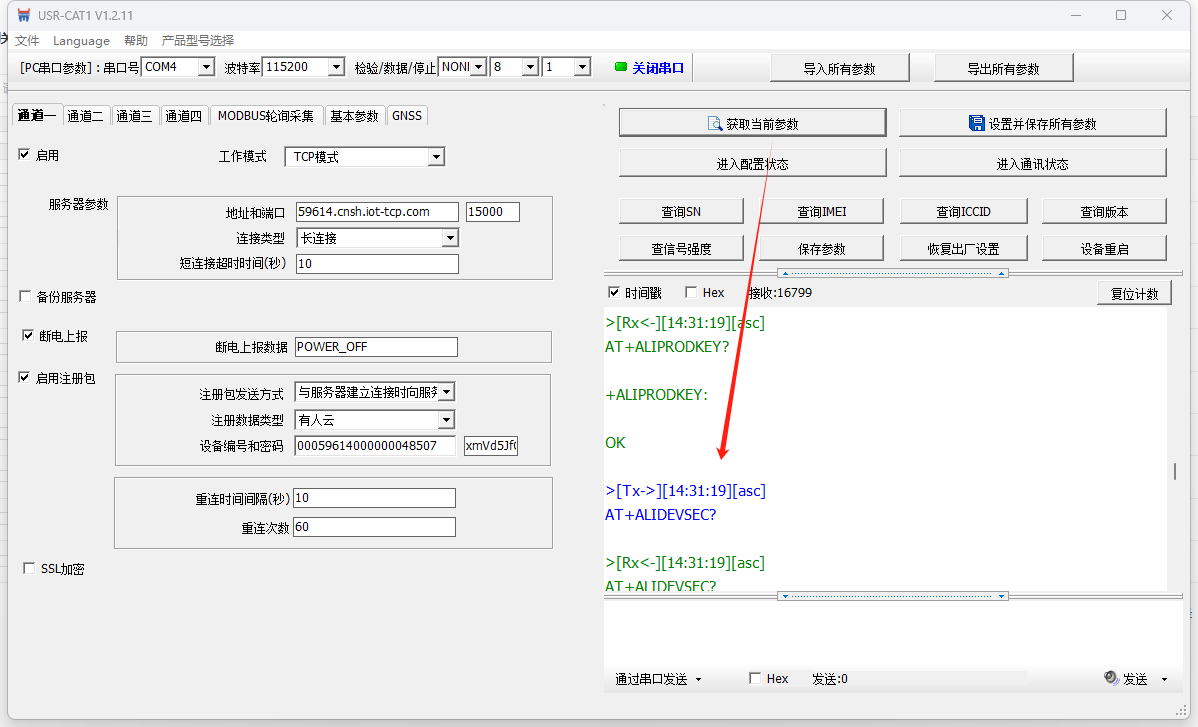

获取当前参数
(2)、设置连接有人云平台参数
网关SN为: 00004291000000000001; 通讯密码为: 00001234;
云平台接入地址为: 4291.cnsh.iot-tcp.com; 端口号: 15000;

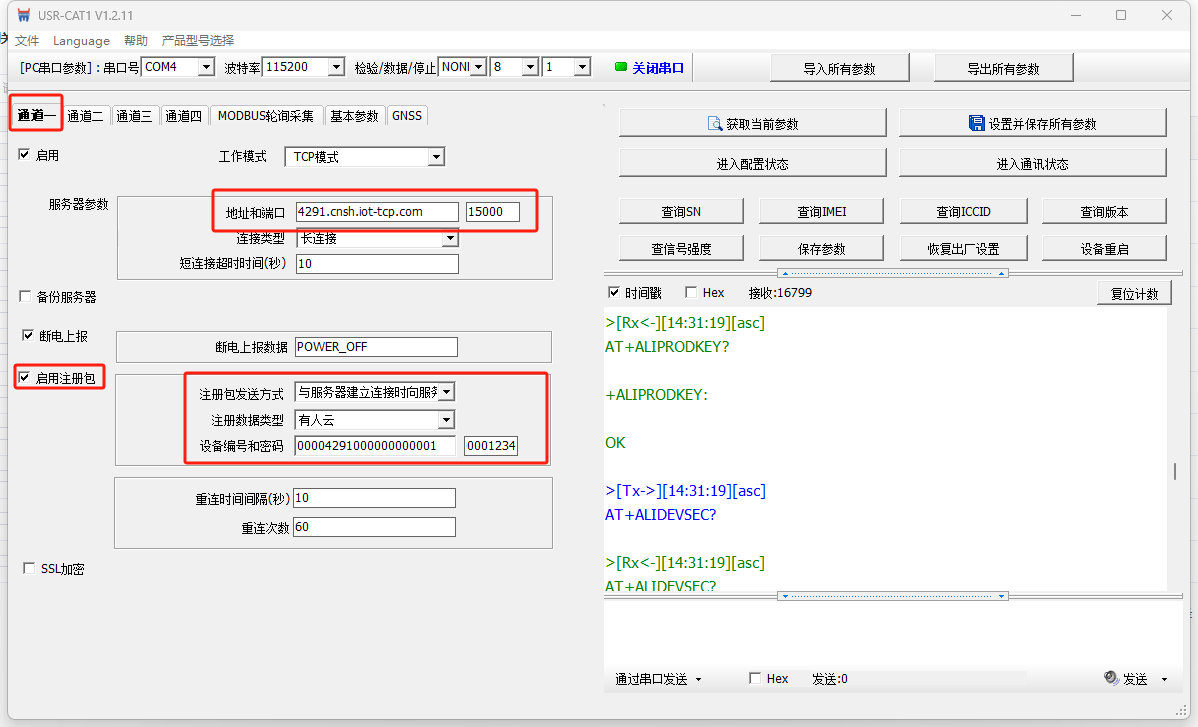

设置服务器A地址4291.cnsh.iot-tcp.com和端口号15000,
开启注册包,数据类型选择有人云,输入有人云添加设备的ID 00004291000000000001和密码00001234,点击设置所有参数。

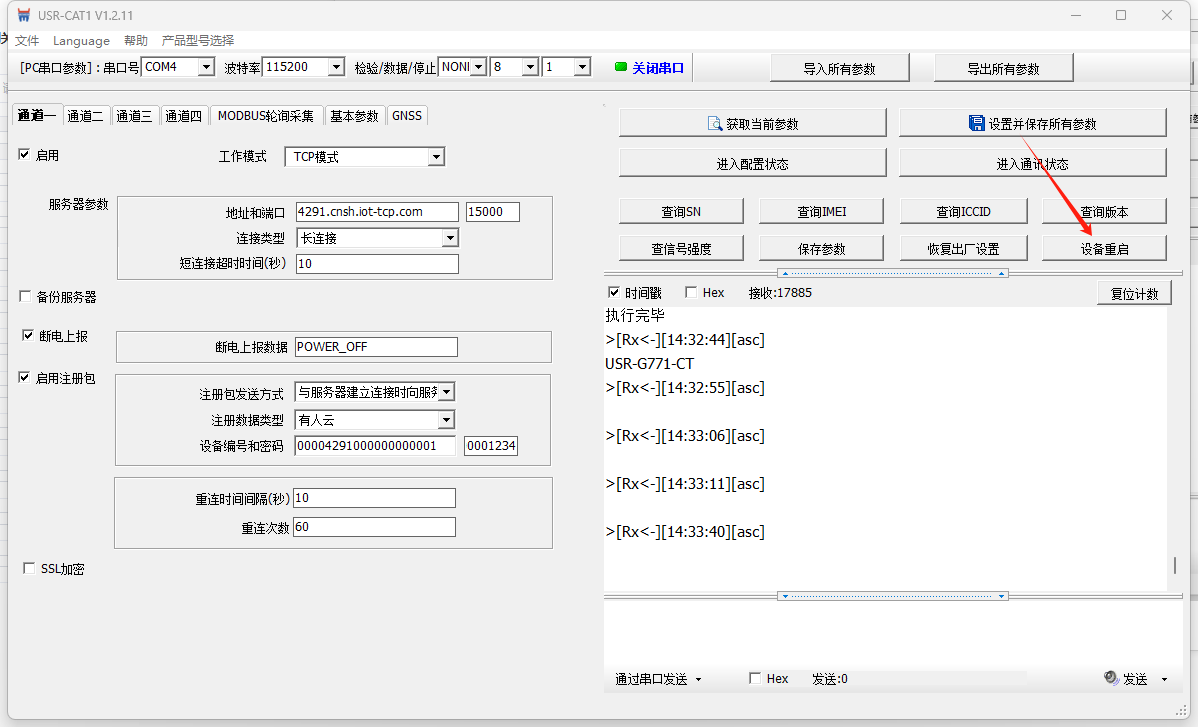

设置并保存参数,设备重启

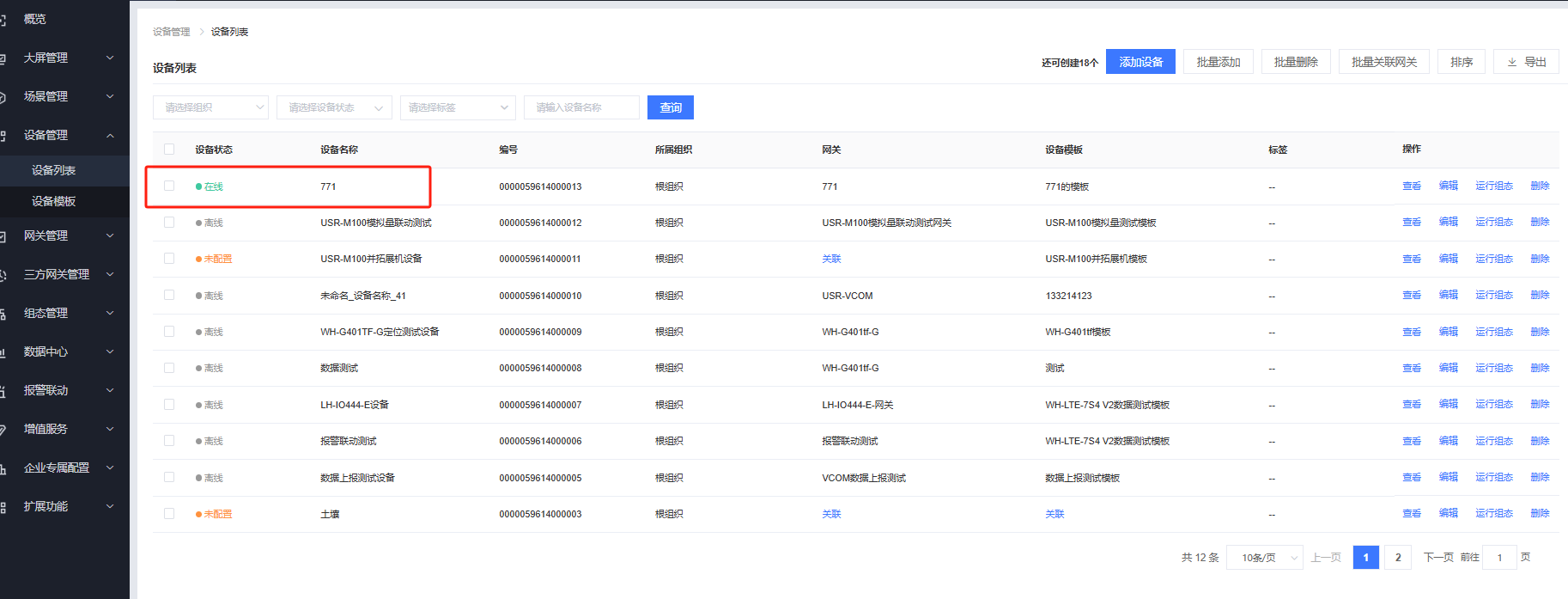

(3)、有人云设备在线
四、创建虚拟串口
1、电脑下载并安装有人公司虚拟串口软件V5.0.1版本
下载安装之前,需要关闭防火墙。

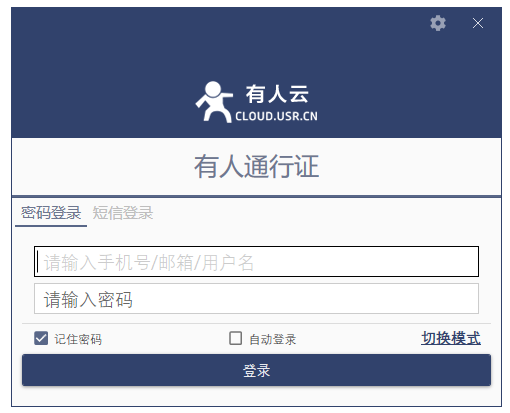

2、打开虚拟串口软件(V5版本),点击登录,输入个人的有人云账号和密码,登录。
3、创建虚拟串口

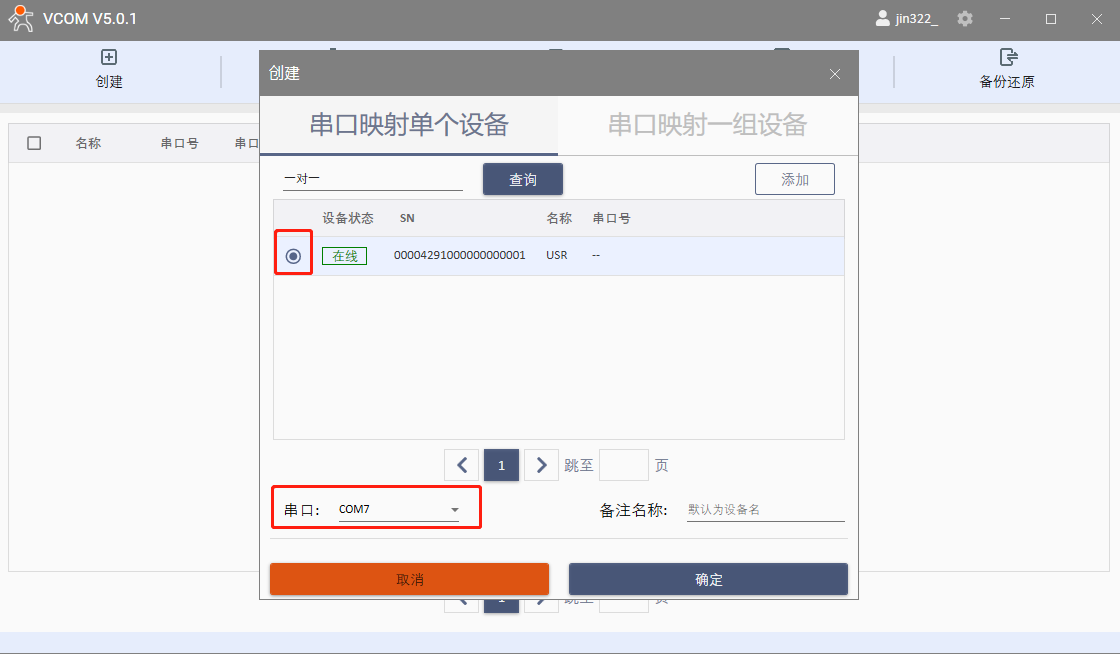

选择串口映射单个设备,勾选在线的有人产品USR,用空闲的COM7作为虚拟串口的COM口号,点击确定。

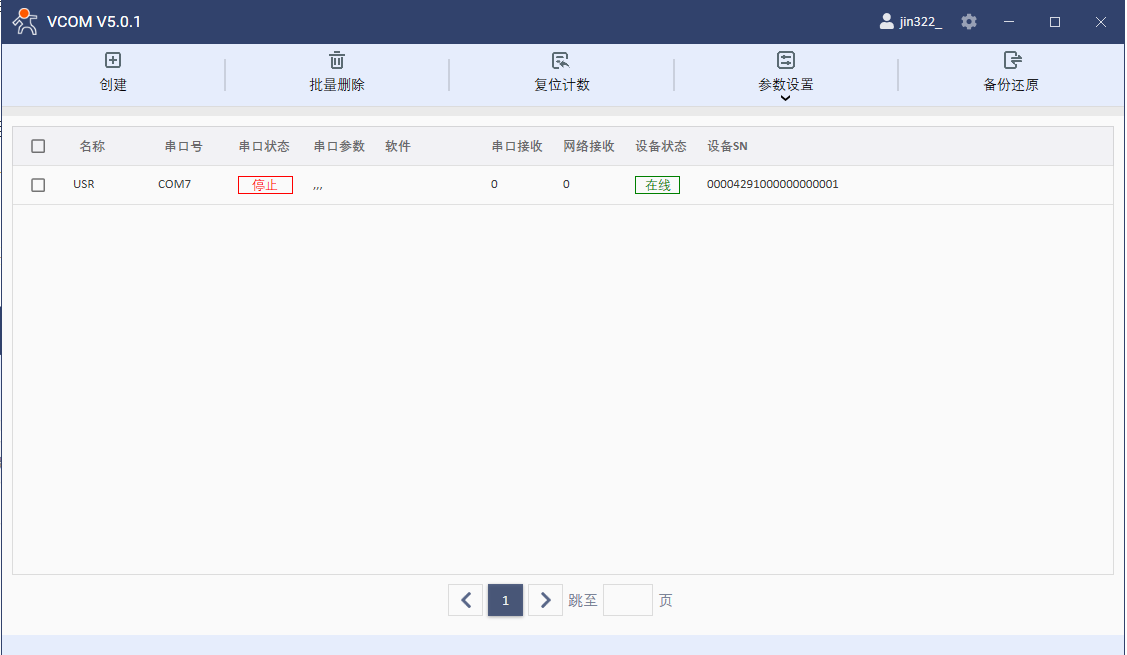

添加完,串口状态是停止。
电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看新建的虚拟串口COM7。
五、通讯测试

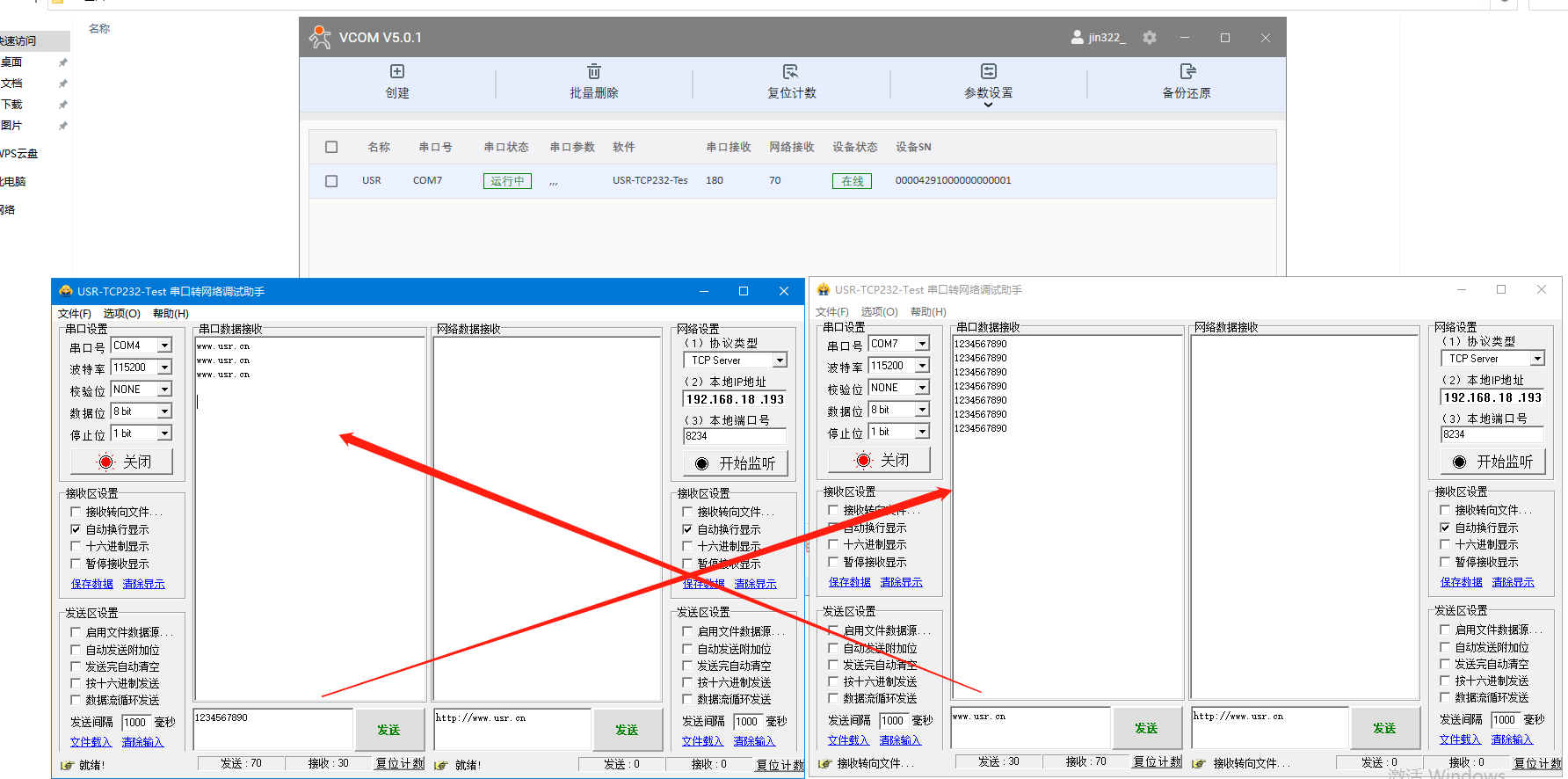

1、打开2个串口助手,分别用有人产品实际USB串口COM10打开串口,另一个串口助手用虚拟串口COM7打开串口。
2、实际串口和虚拟串口之间测试数据通讯。
编写人:尹丛欣 编写日期:2024-06-17
审核人:尹丛欣 审核日期:2024-06-17
订正版本:V1.0 订正内容:初稿
