USR-G780 V2连接有人云（V6版本）边缘采集示例

一、资料下载

USR-G780 V2 “Smart DTU”软件设计手册：https://www.usr.cn/Download/702.html

USR-G780 V2 “Smart DTU”说明书 （完整版）：https://www.usr.cn/Download/701.html

USR-G780 V2 “Smart DTU”规格书：https://www.usr.cn/Download/703.html

USR-G780 V2 设置软件：https://www.usr.cn/Download/551.html

如果有实际MODBUS RTU串口从机设备，可以直接接产品串口，串口参数设置一致，测试有人云云端轮询采集从机数据功能。

如果没有实际串口从机设备，用于调试产品功能，可以找USB串口线，电脑百度去网上下载MODBUS SLAVE 调试软件，安装到电脑，模拟实际串口MODBUS RTU从机设备。

二、硬件连接

1、所需物品

USR-G780 V2 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-G780 V2 的485串口接USB-RS485串口线到电脑USB口，接好4G天线，然后产品接12V电源适配器上电。

3、查看端口号

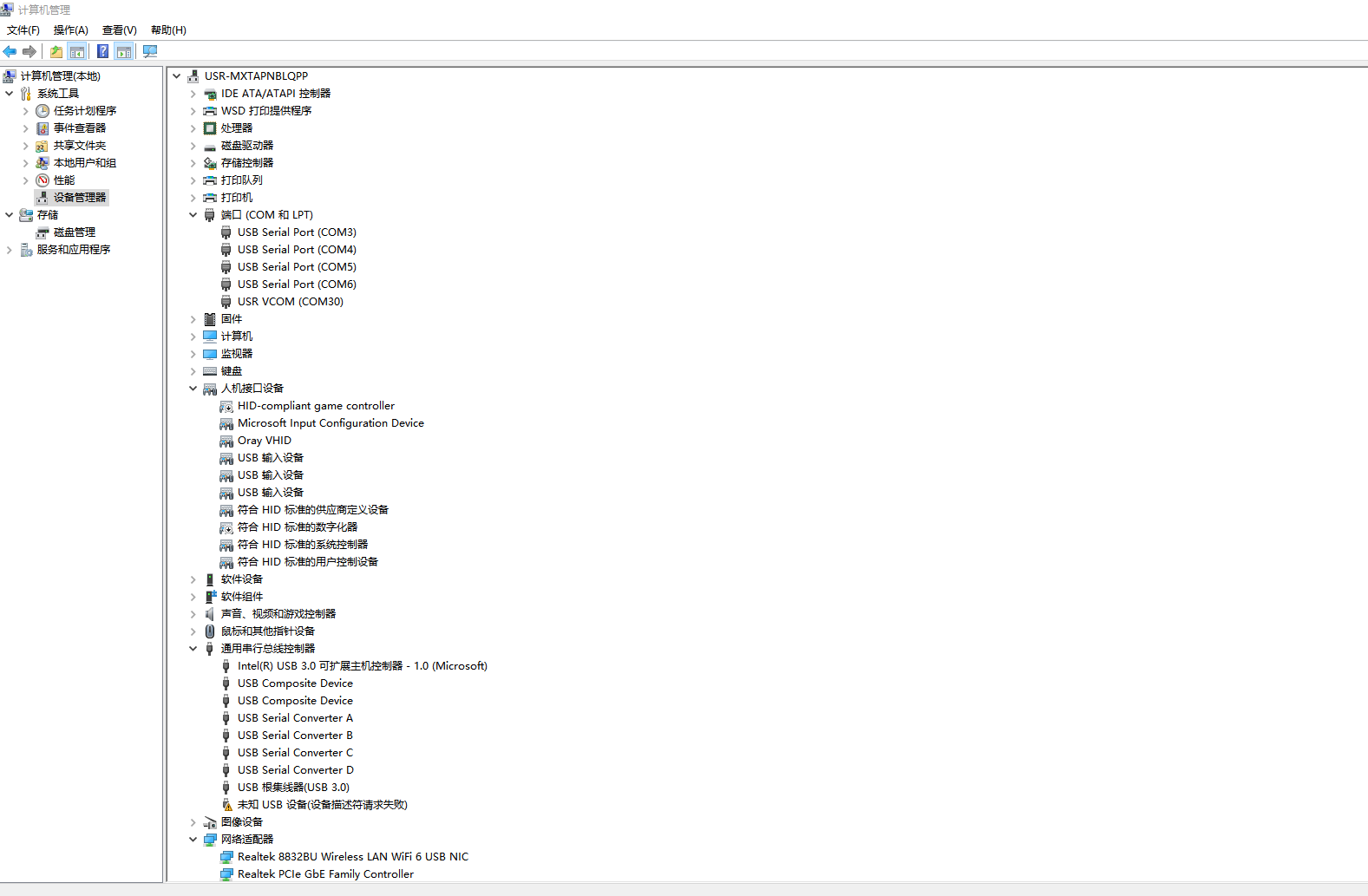

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-G780 V2的USB-RS485串口线COM口号，COM3。

三、USR-G780 V2参数设置

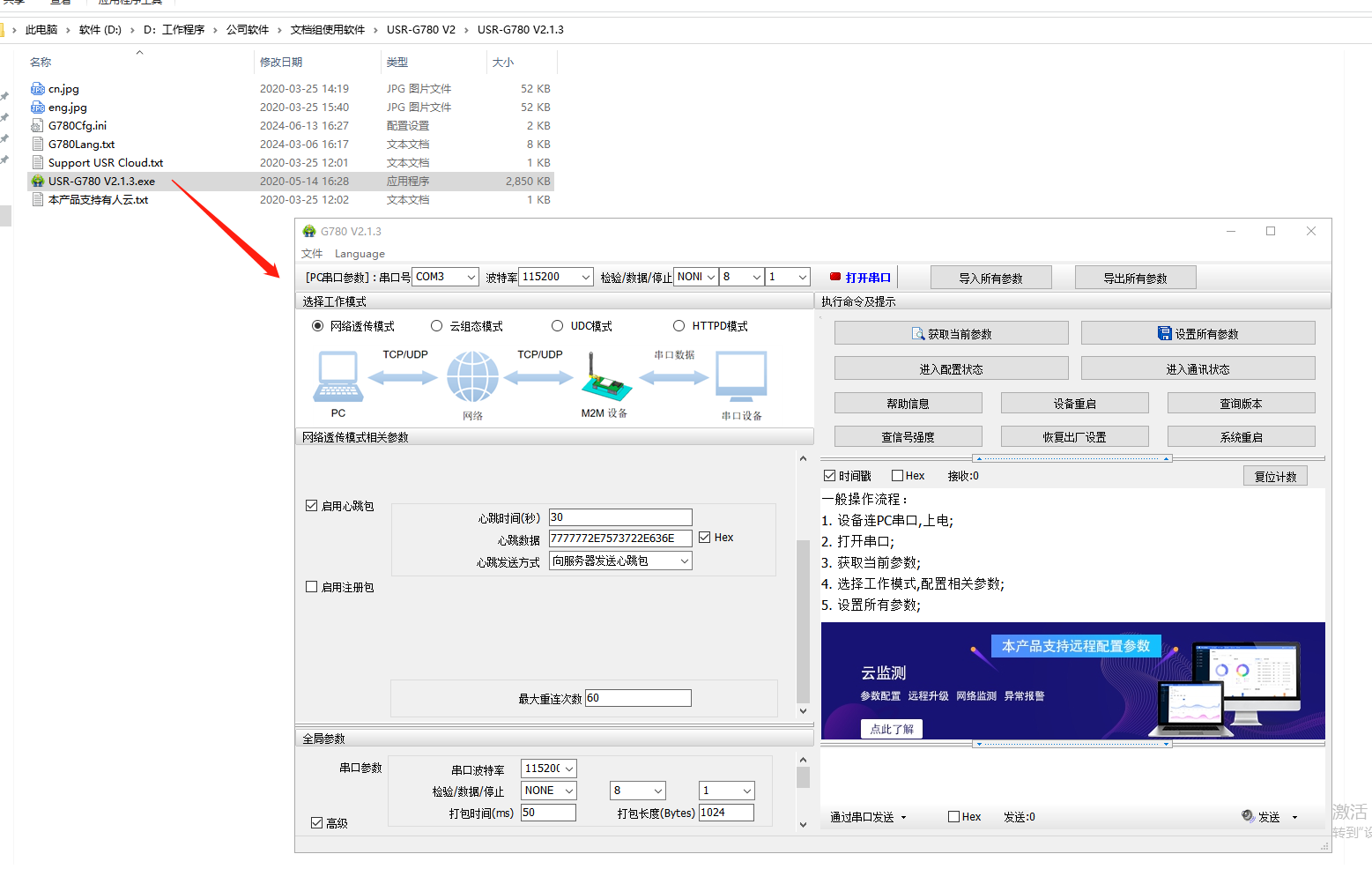

1、打开设置软件

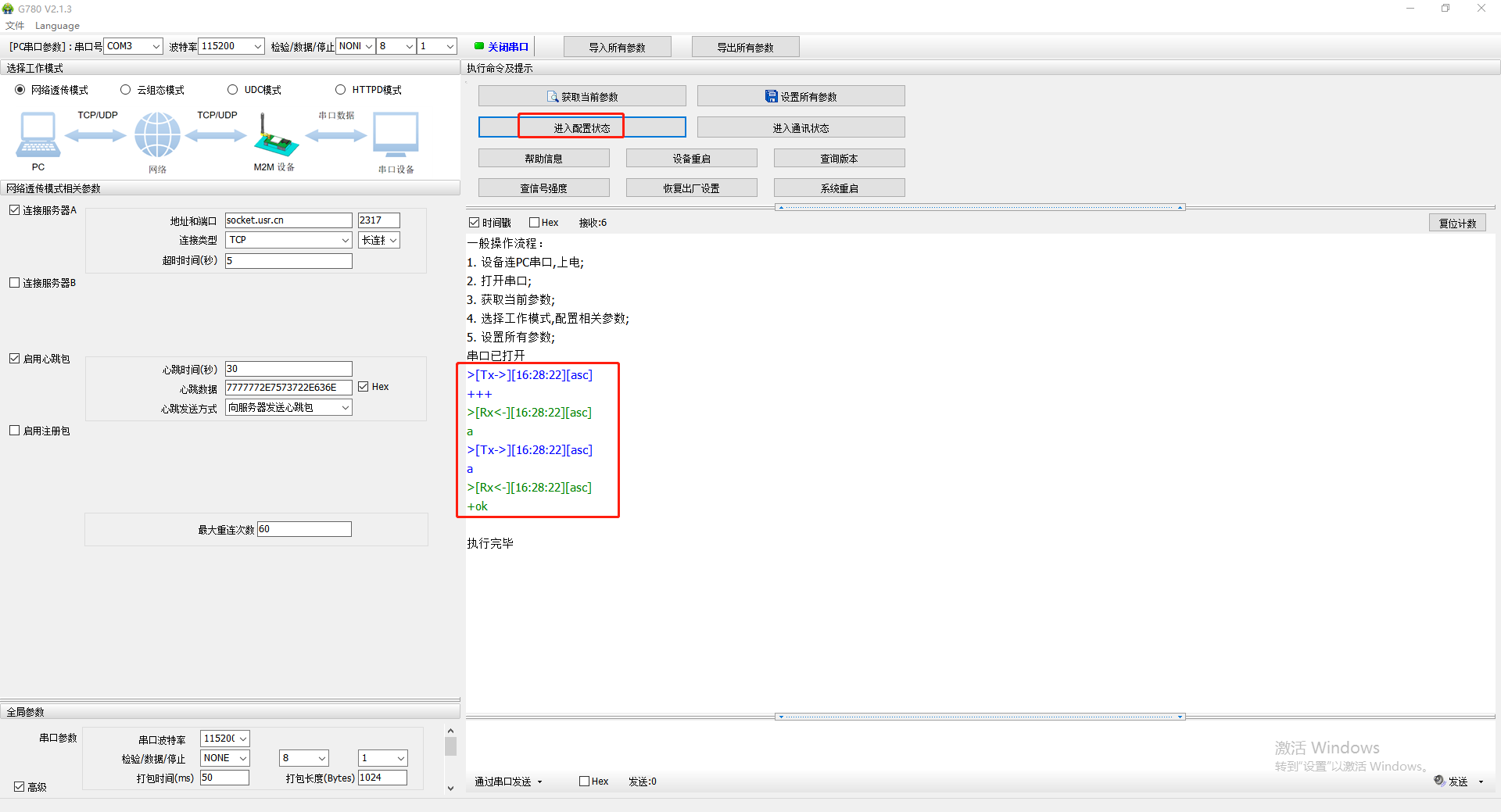

2、打开串口，点击进入配置状态

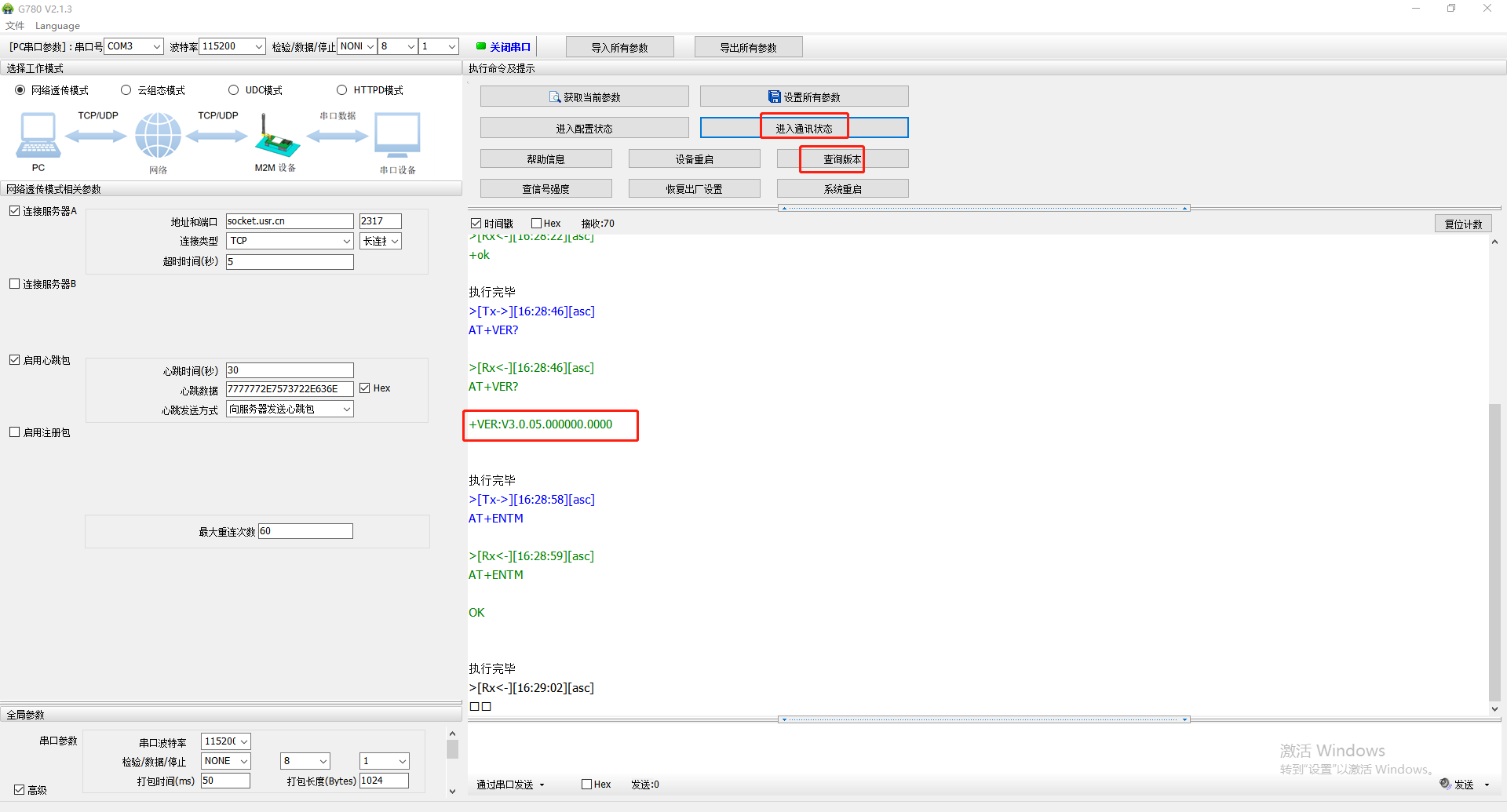

3、查询固件版本号,退出配置状态，关闭串口

固件VER:V3.0.05.000000.0000支持有人云边缘采集功能。

四、有人云参数设置

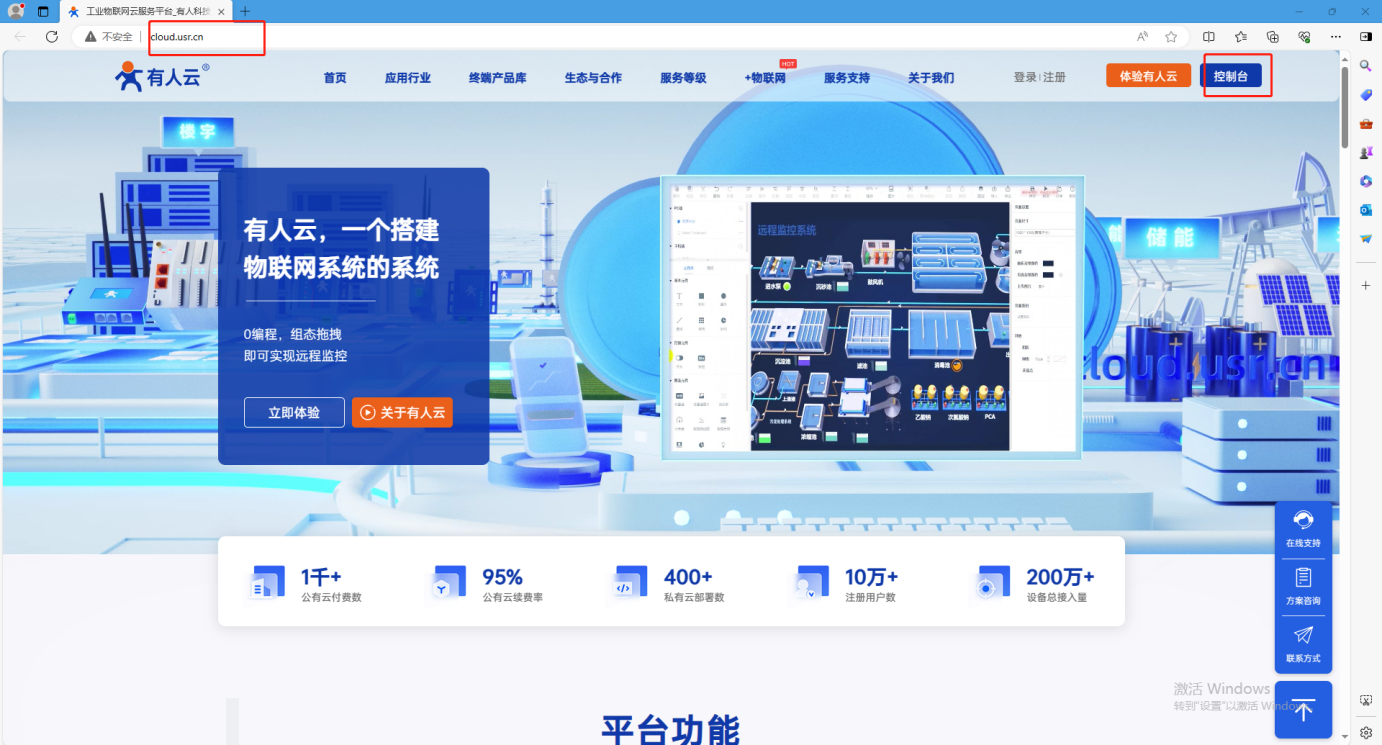

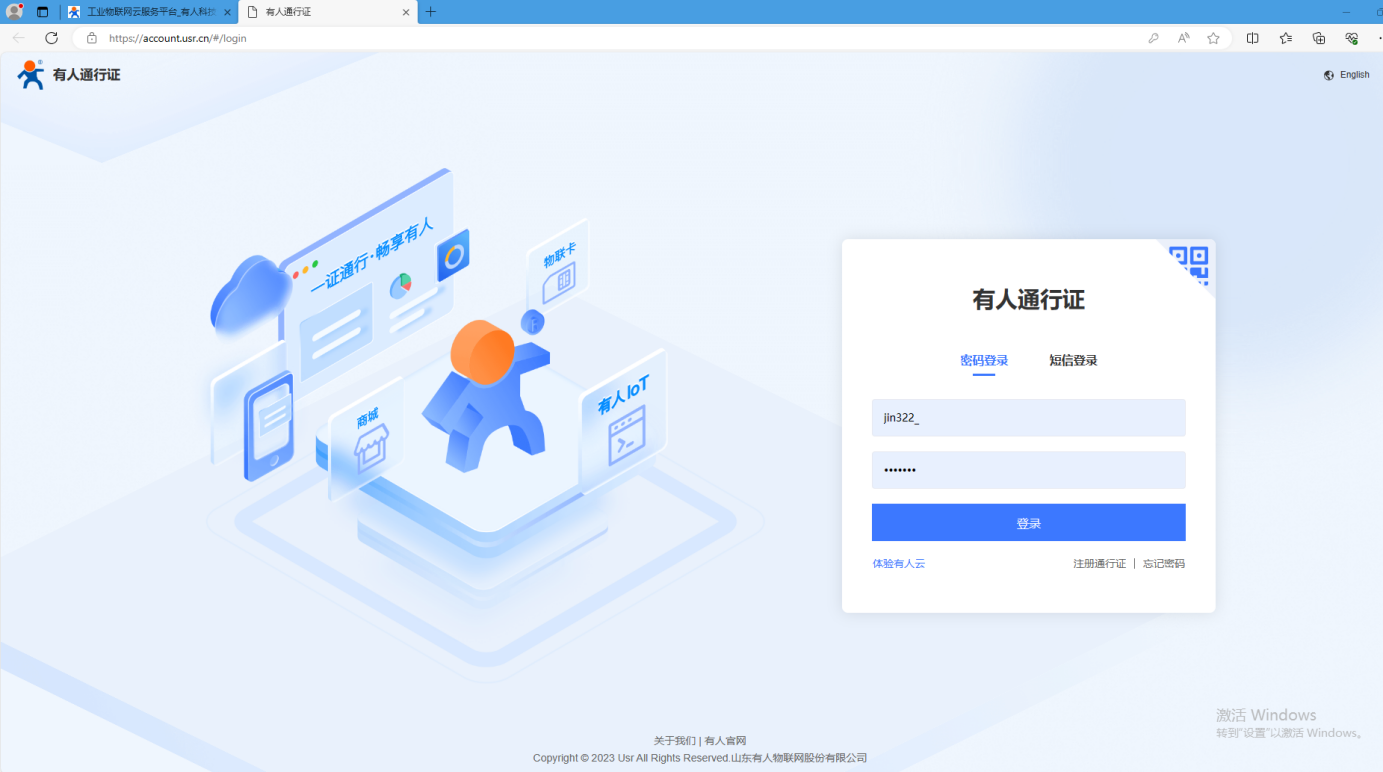

1、登录有人云账号

www.usr.cn 点击有人云跳转到登录页面。

2、添加USR-G780 V2设备

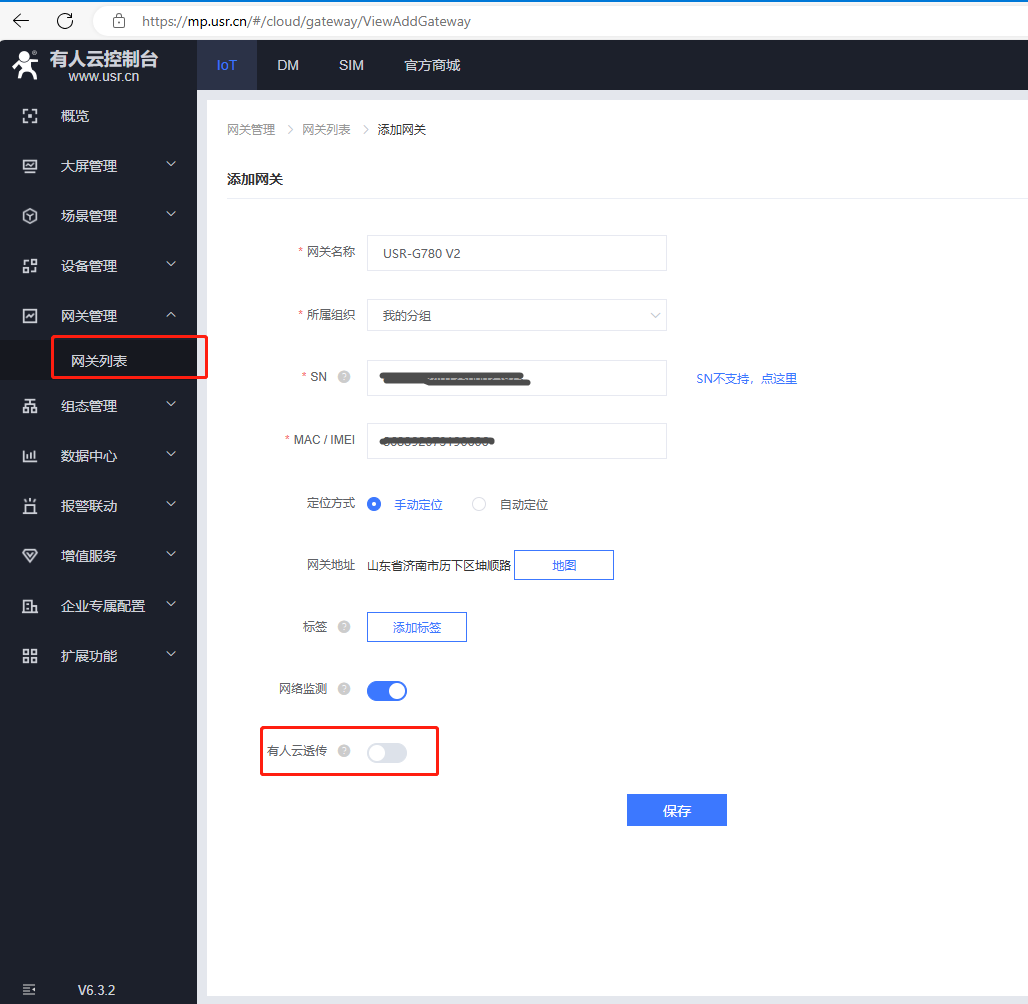

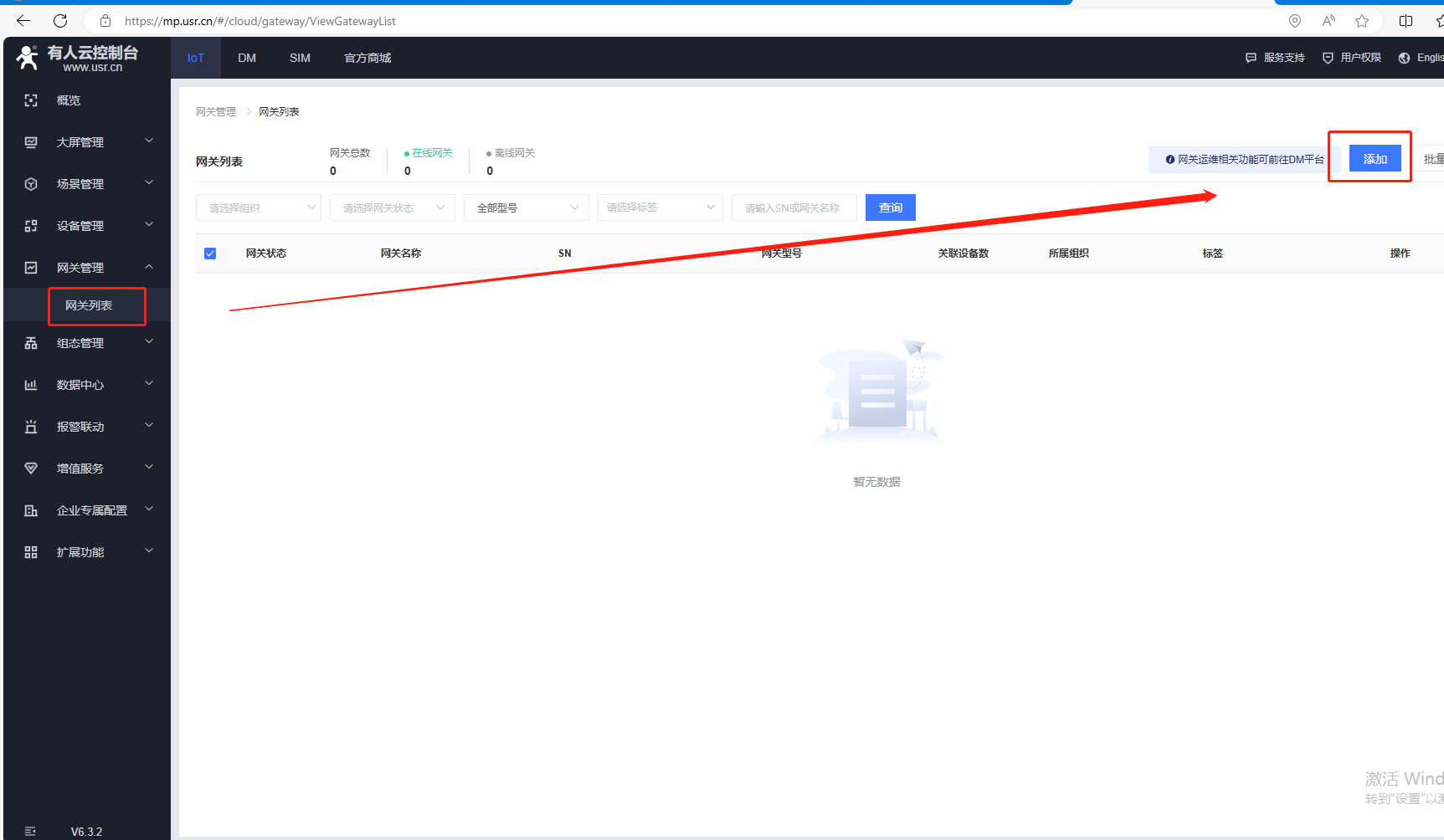

（1）点击网关管理，网关列表，点击添加，点击添加。

（2）USR-G780 V2查看产品反面标签，使用SN和IMEI在有人云上添加设备，用边缘采集时有人云透传需要关闭，最后点击保存。

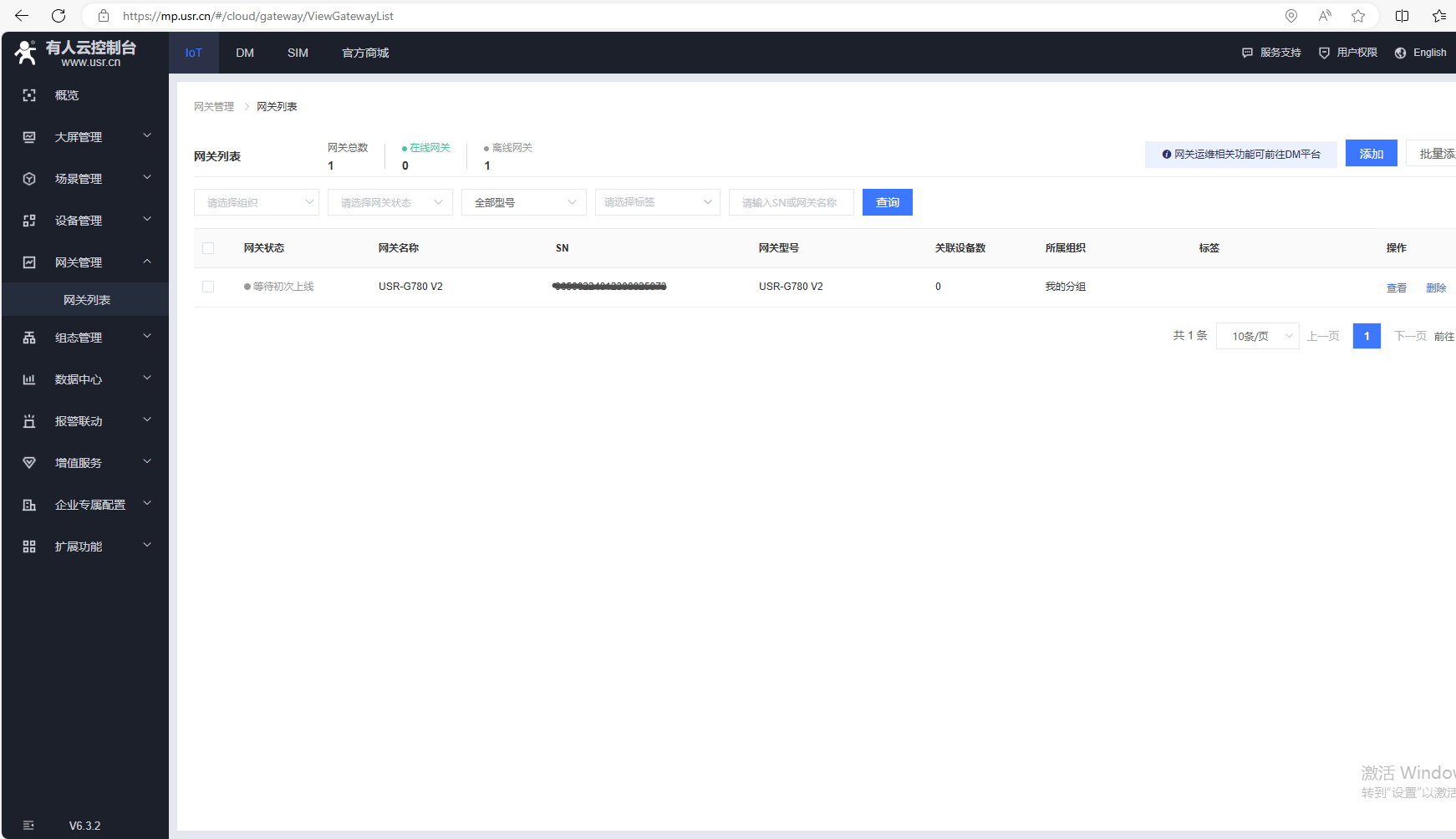

（3）添加完成，返回网关列表

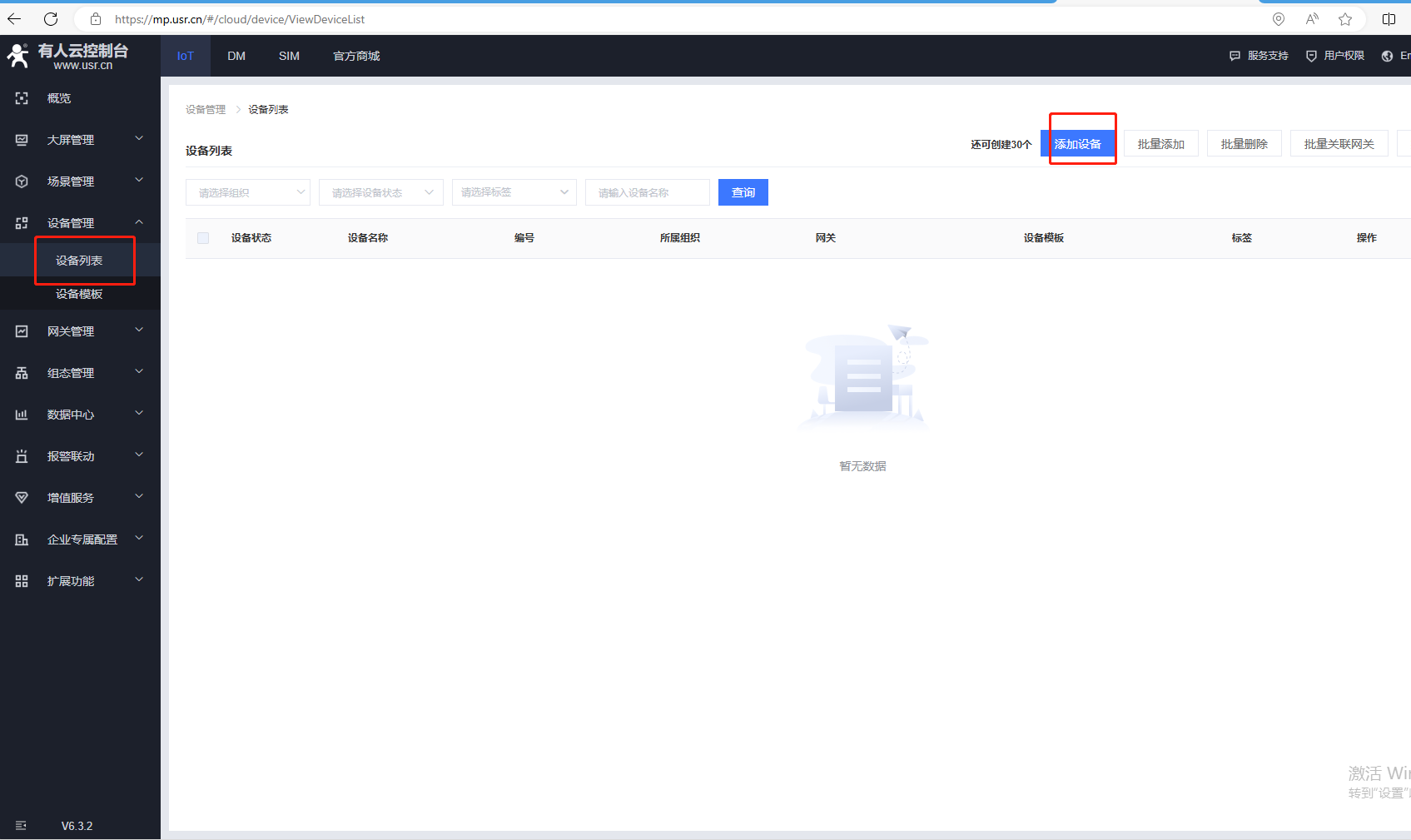

（4）添加设备，点击设备管理，点击设备列表，点击添加设备。

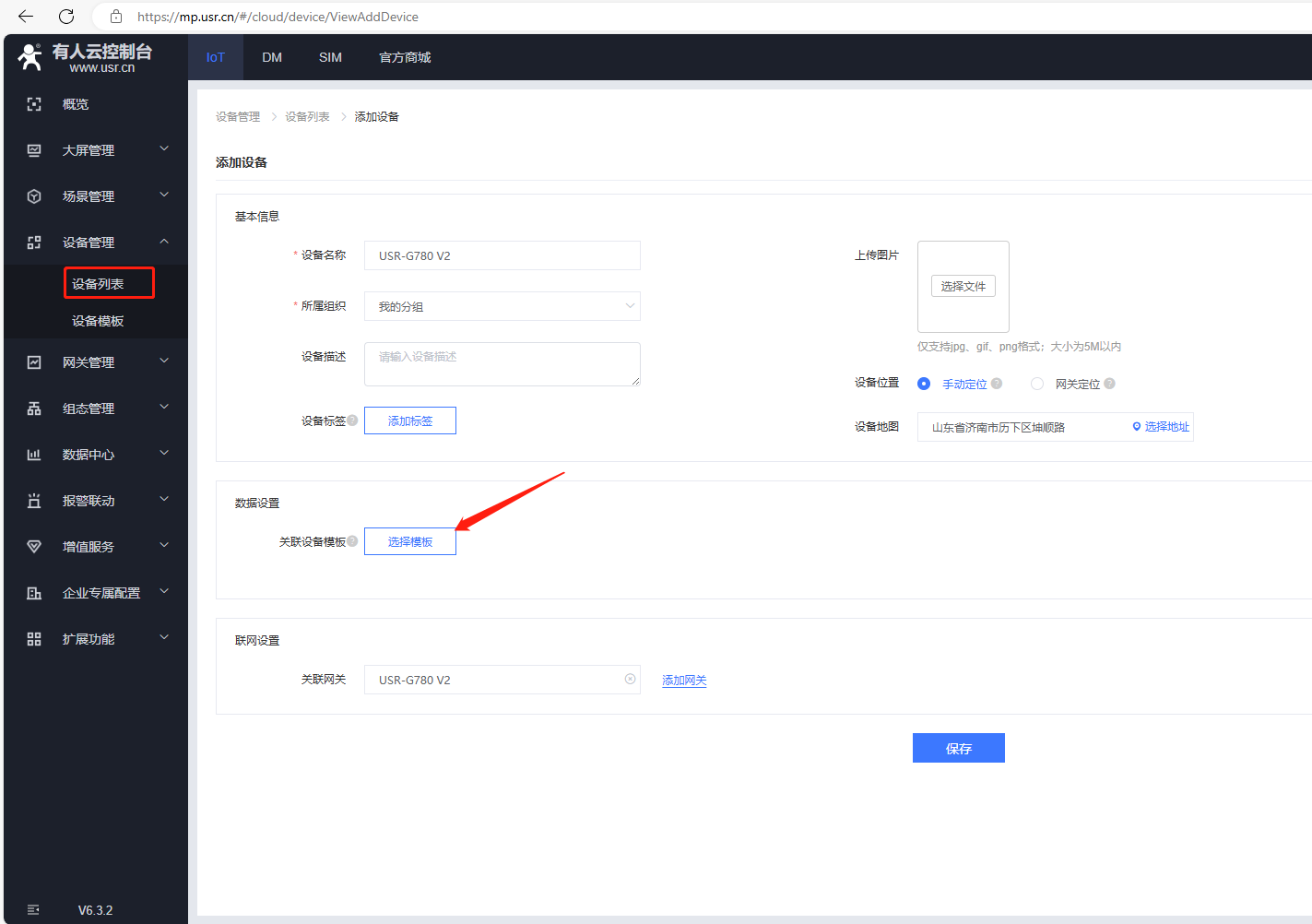

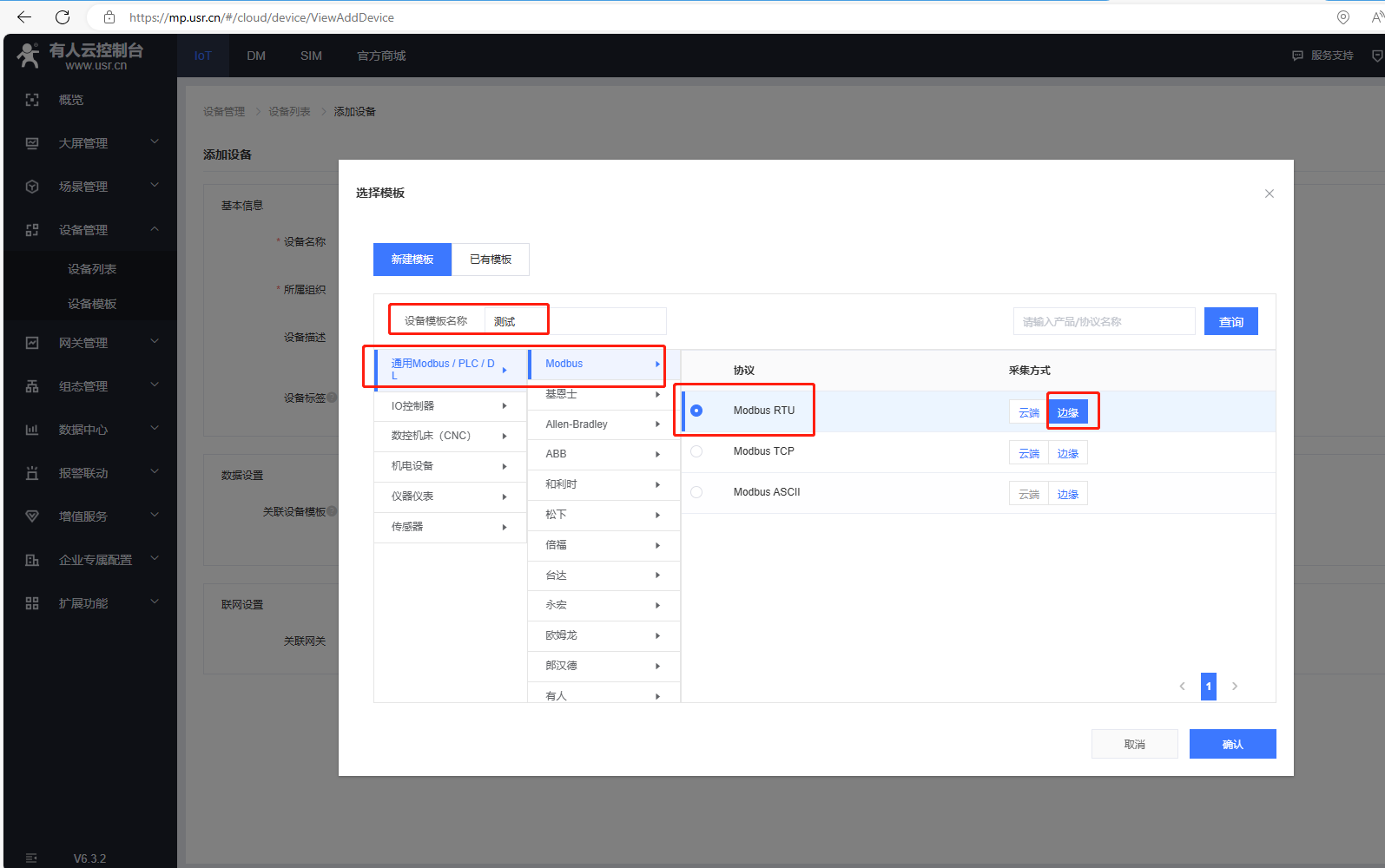

（5）添加模板，输入设备名称，点击选择模板。

选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式边缘，最后确认。

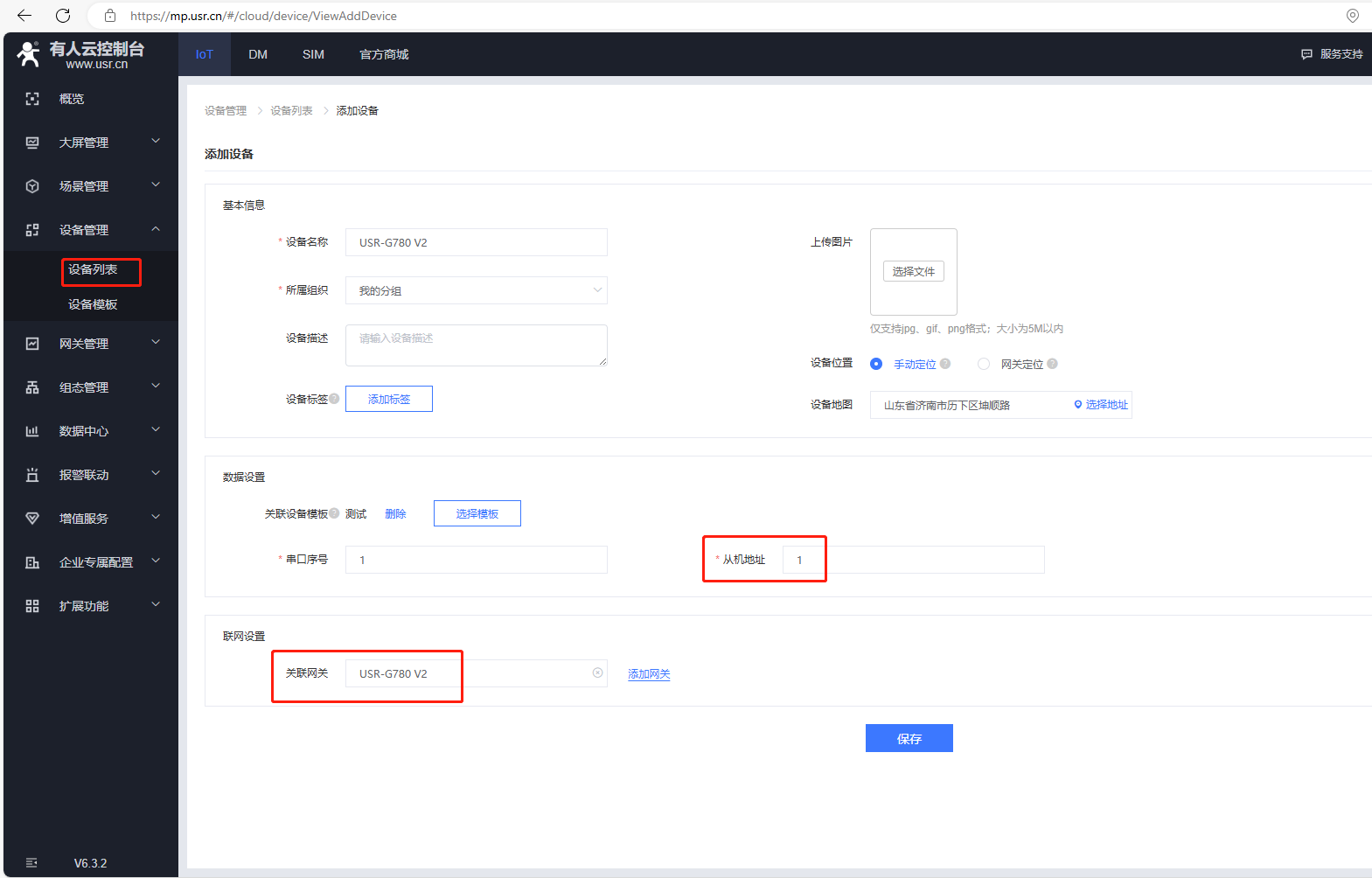

（6）添加从机，串口序号默认1，从机地址1（实际应用，填所接串口设备的十进制从机地址号）

联网设置，关联网关选择自身设备，USR-G780 V2，最后点击保存。

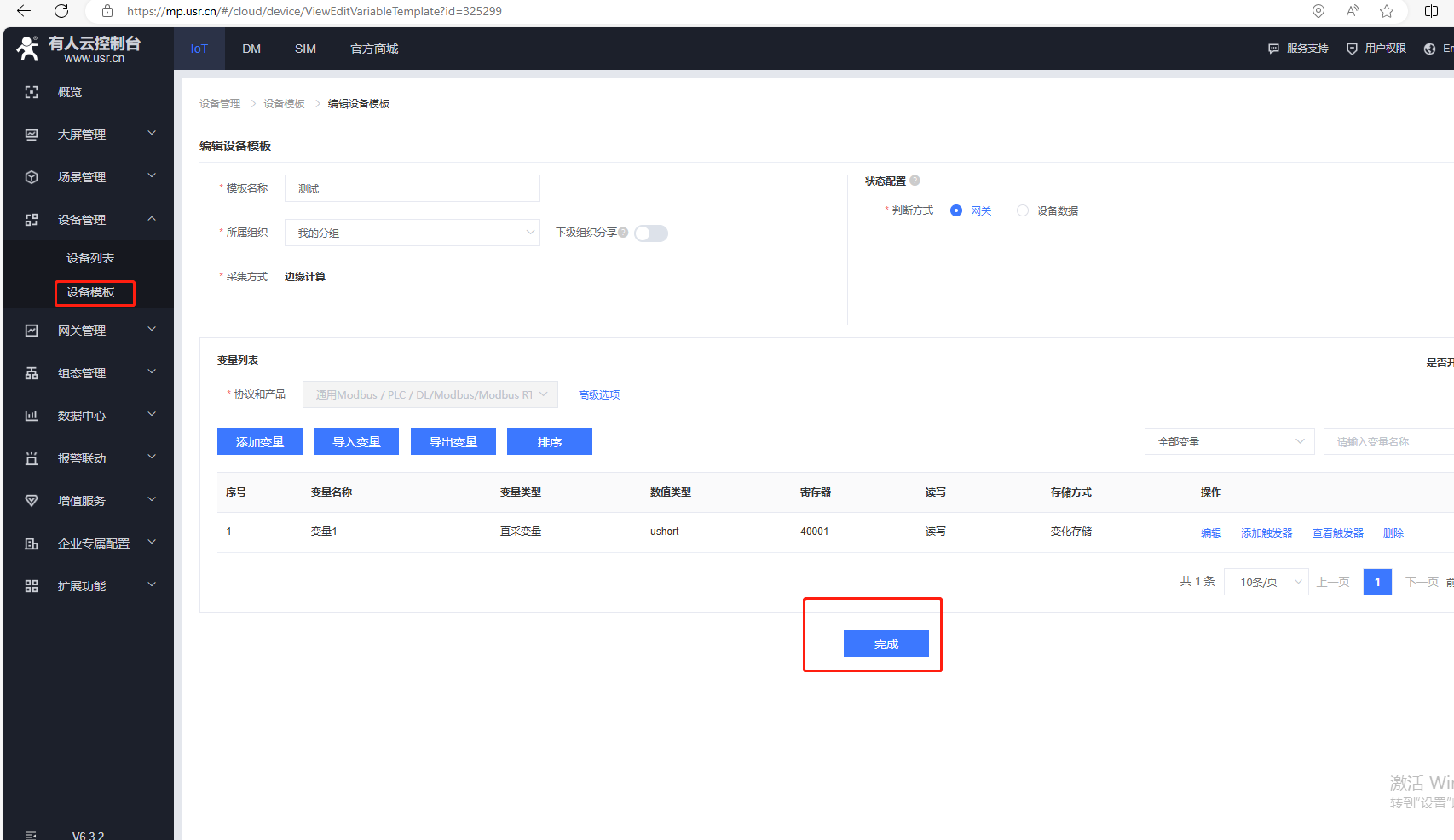

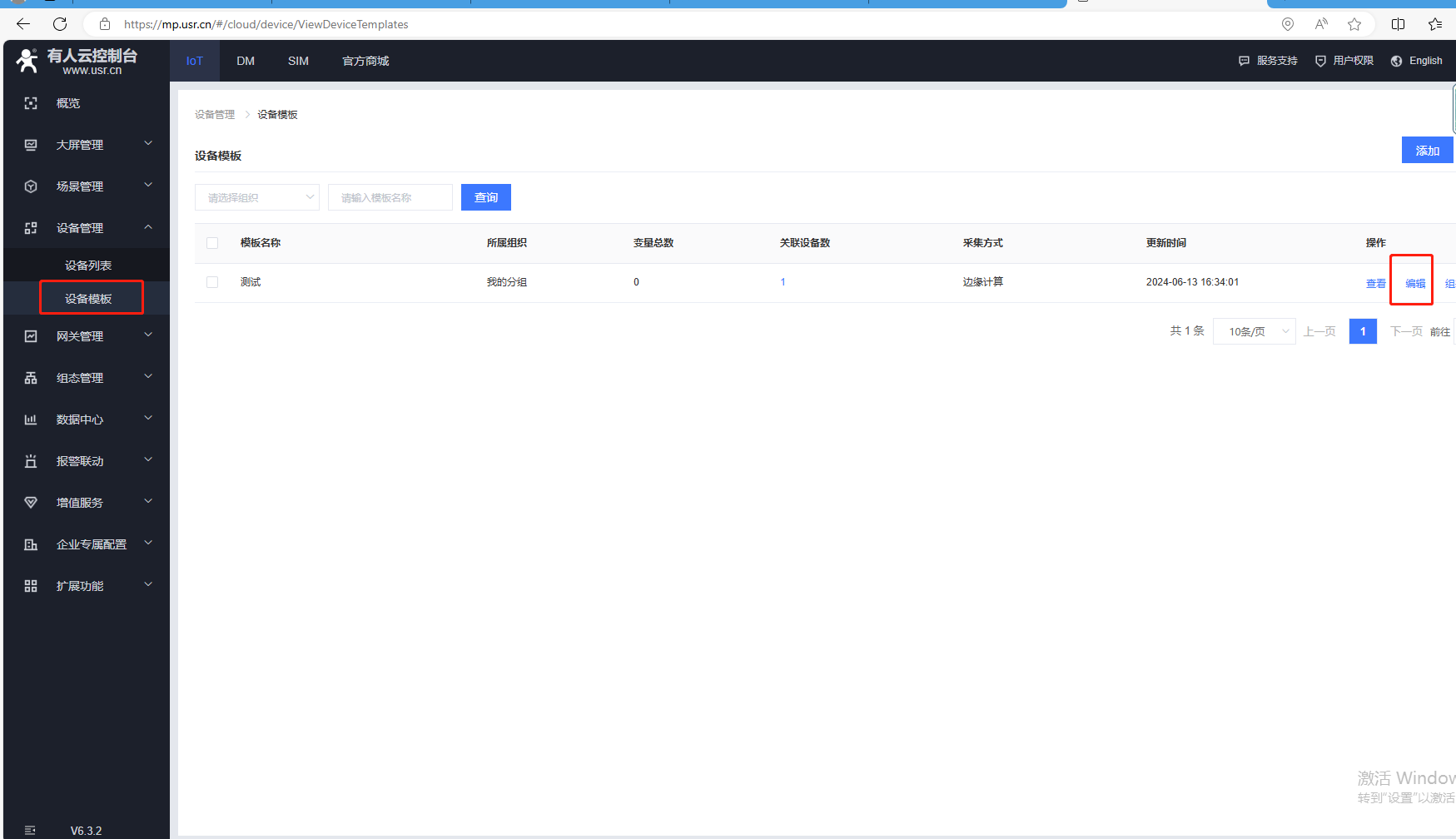

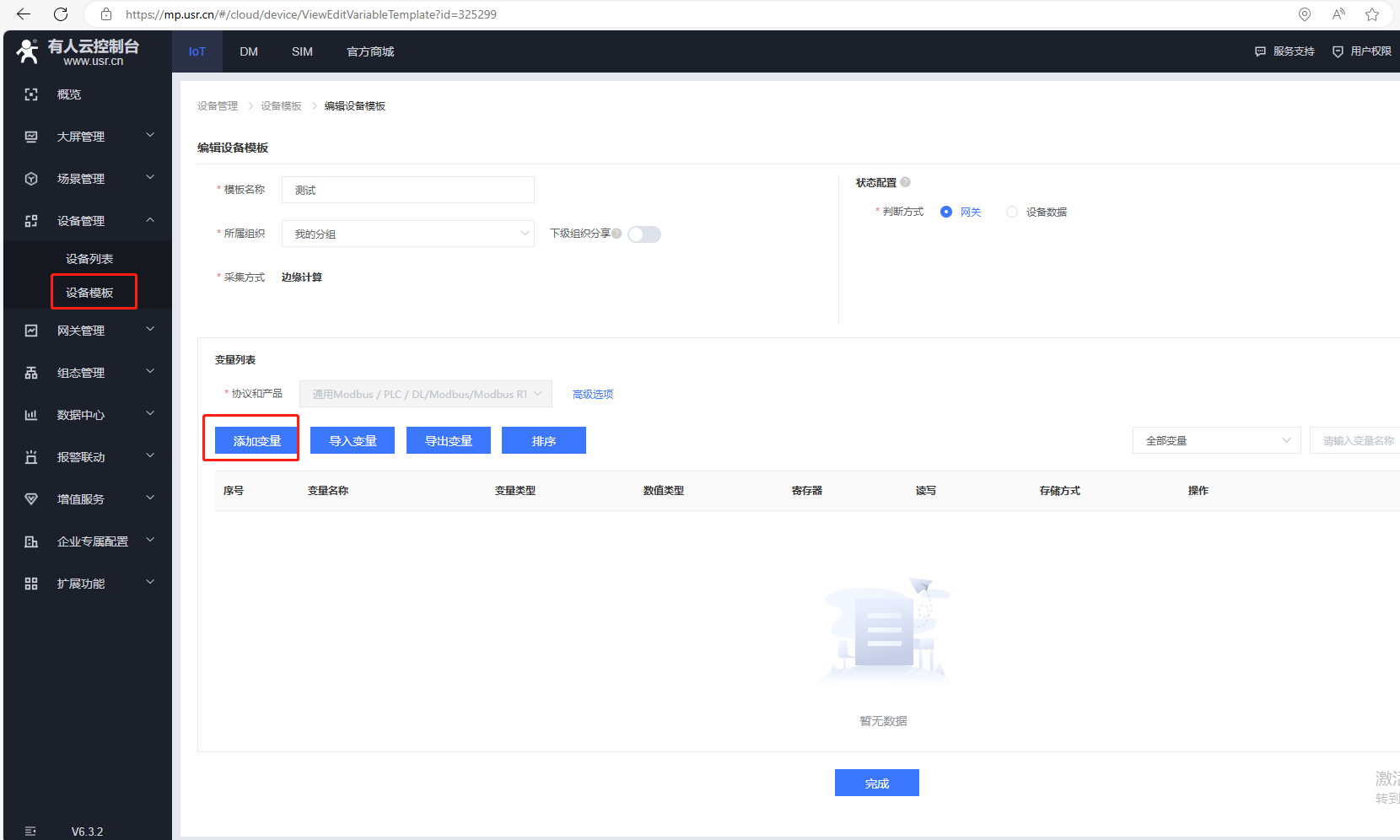

（7）添加变量，点击设备管理，点击设备模板，点击编辑。

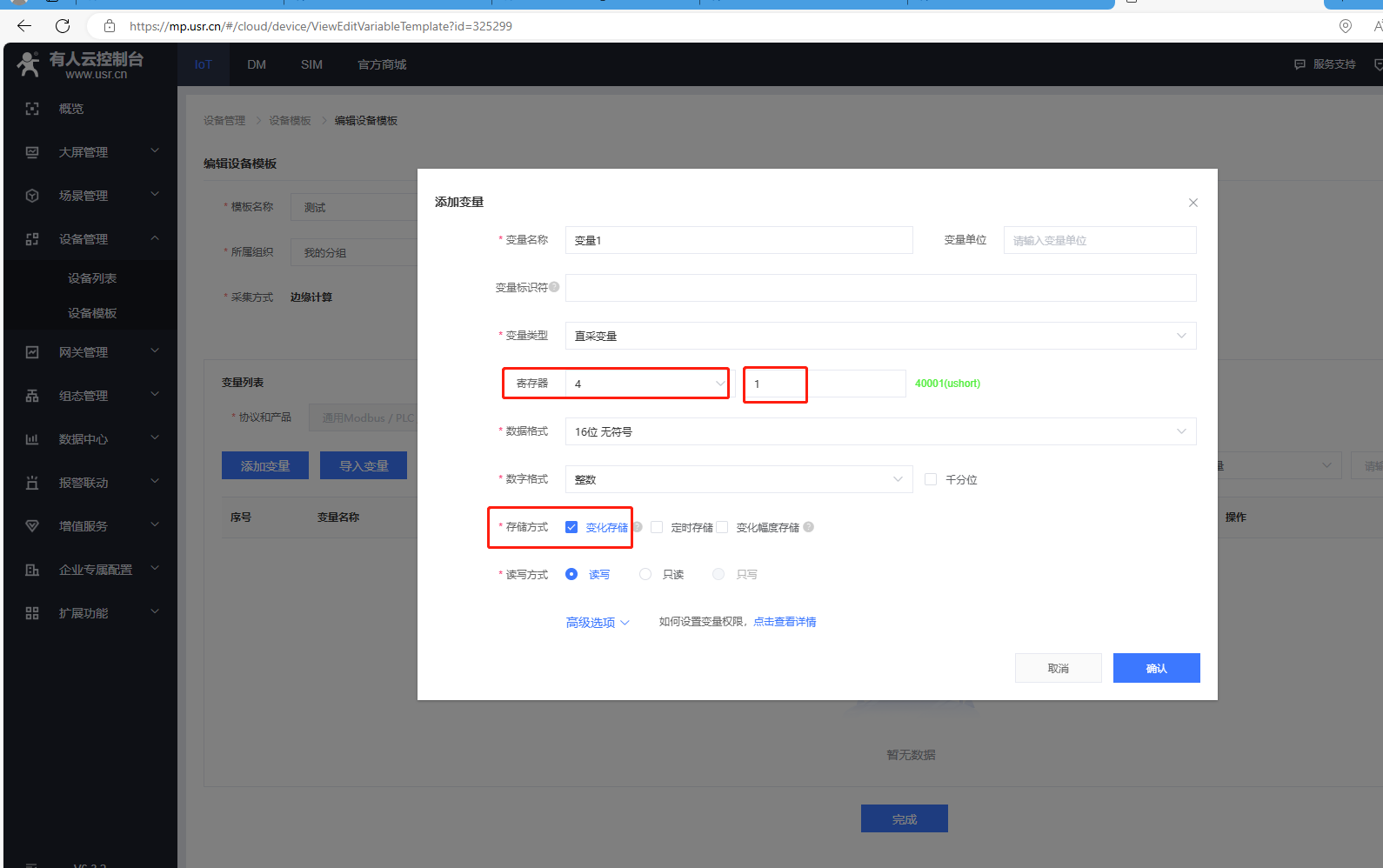

输入变量名称，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。

存储方式，变化存储。

点击确认。

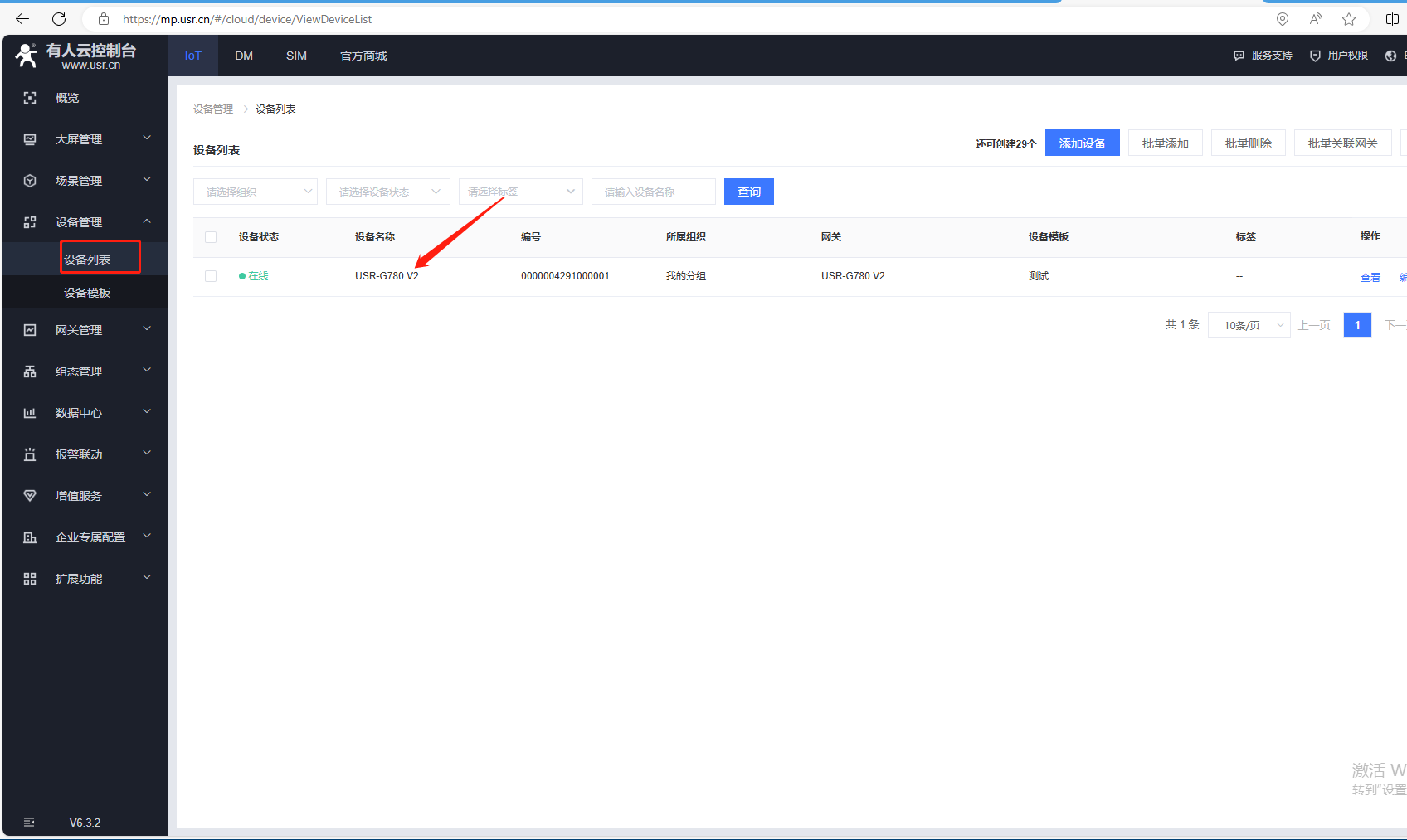

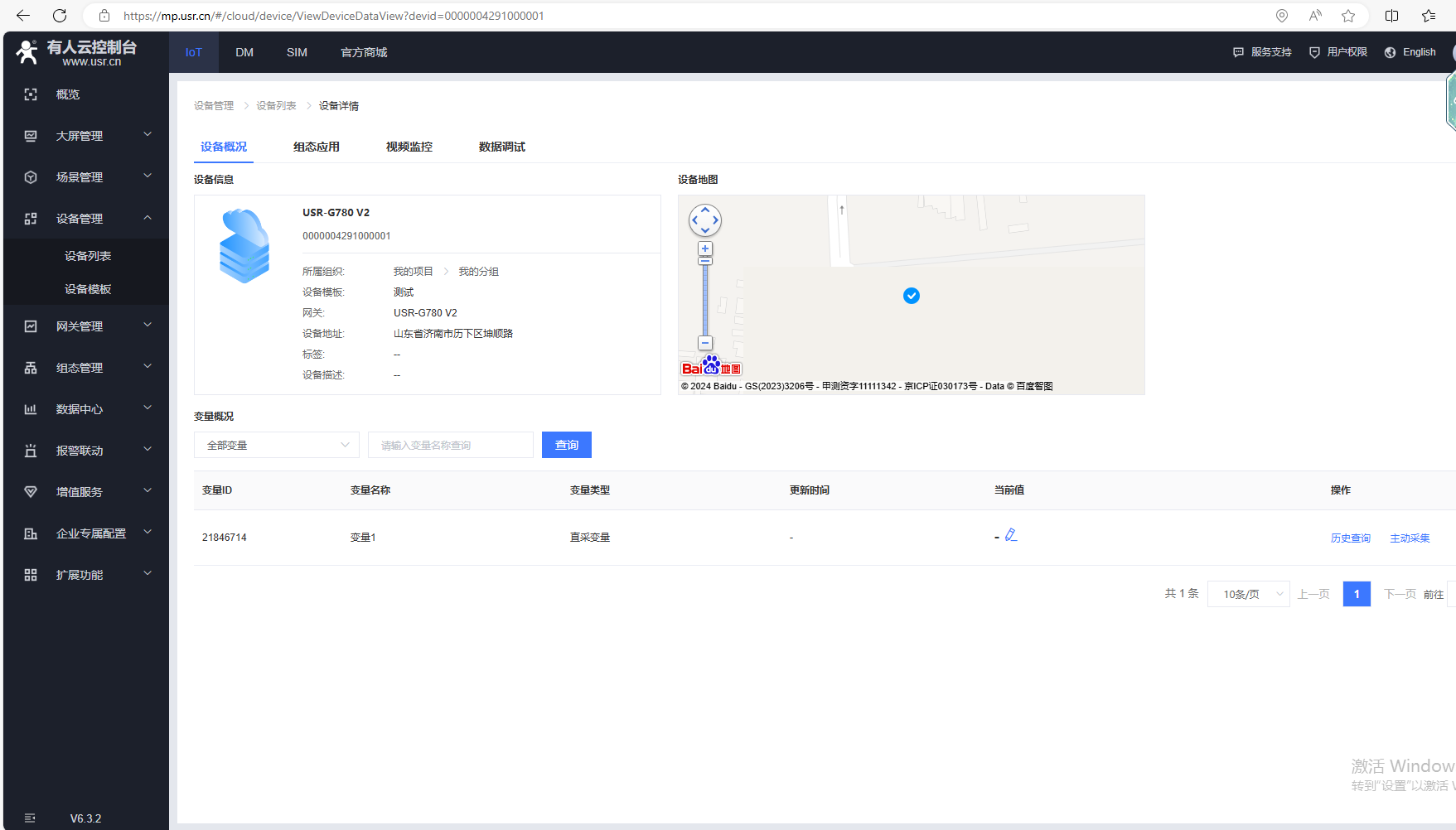

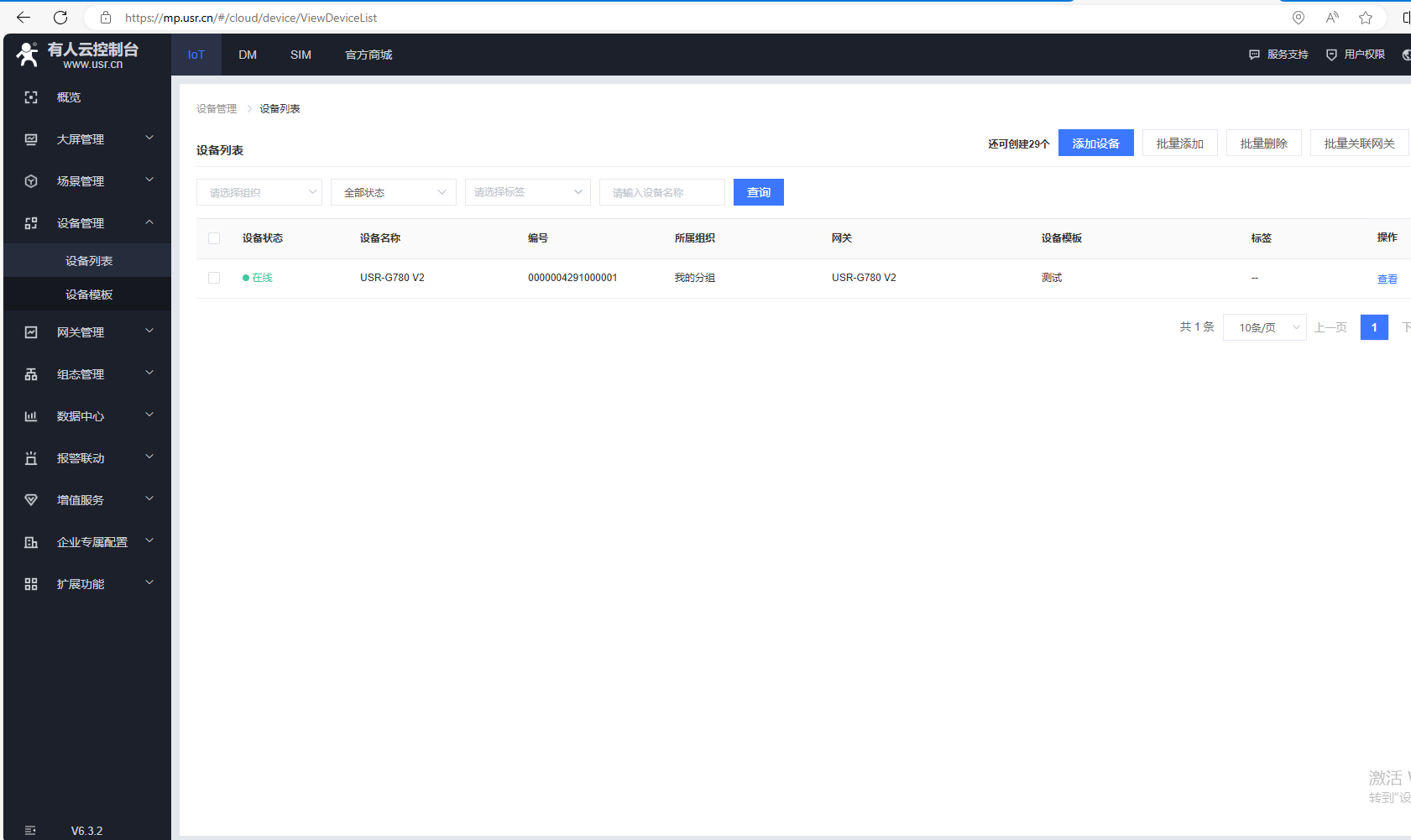

（8）返回设备列表，点击设备名称，可以去查看变量当前值。

五、有人云数据采集

1、打开串口软件MODBUS slave软件，配置参数

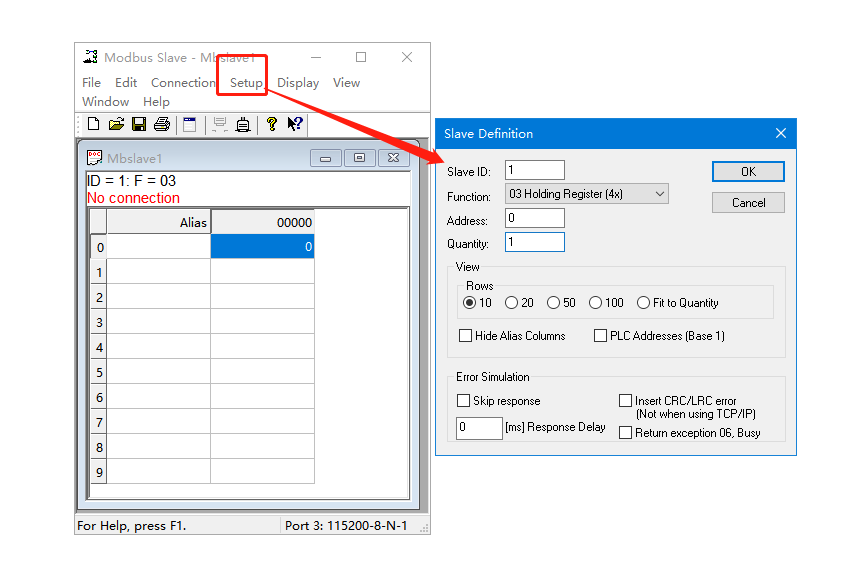

（1）点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。

就是模拟从机地址1，采集1个寄存器地址0的数据。

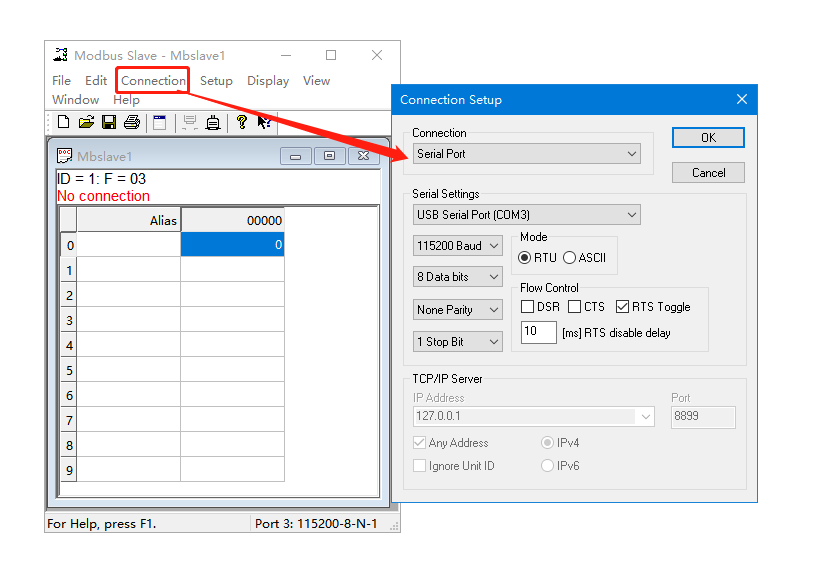

（2）点击Connection,选择串口，对应USR-G780 V2所接USB-RS485串口线的COM口号，串口参数和USR-G780 V2串口参数保持一致。 Mode选择RTU，模拟MODBUS RTU协议串口。

2、MODBUS slave数据改变10，有人云边缘采集变化存储，可以看到变量采集的当前值数据10。

编写人：金志方 编写日期：2024-06-13

审核人：金志方 审核日期：2024-06-13

订正版本：V1.0 订正内容：初稿
