一、资料下载
USR-G401tf-CT 说明书官网下载链接：https://www.usr.cn/Download/992.html
USR-G401tf-CT 硬件设计手册官网下载连接：https://www.usr.cn/Download/994.html
USR-G401tf-CT AT指令集官网下载链接：https://www.usr.cn/Download/1002.html
USR-G401tf-CT 设置软件官网下载链接：https://www.usr.cn/Download/939.html
二、硬件连接
1、所需物品
WH-Cat1-OpenEVK-G401TF表贴WH-G401TF-G产品 1台
12V电源适配器 1个
数据线 1条
笔记本电脑 1台
2、SIM卡运行模式说明
USR-G401tf-CT带内置贴片esim卡，同时带有外置卡槽，出厂默认外置卡优先模式，即 插上外置卡则使用外置卡； 不插外置卡则使用我司内置卡 。同时还具有单卡锁定模式和双卡备用模式，用户可以通过AT指令实现模式切换。
3、硬件连接
WH-Cat1-OpenEVK-G401TF开发板插上4G天线，插上SIM卡，将配件中带的数据线接入天线旁边的U口，另一端接到电脑的USB口上，然后产品接12V电源适配器上电。
三、产品参数设置
1、USR-G401TF-CT参数设置

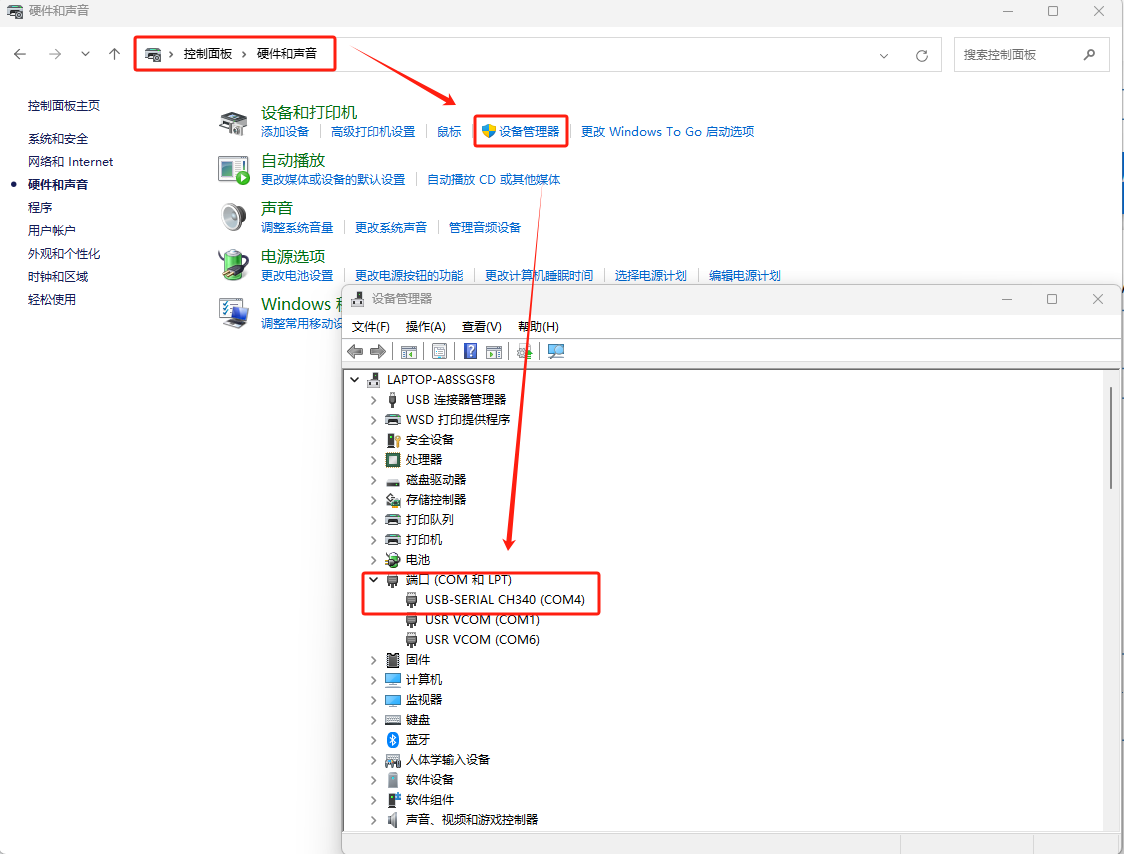

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器COM口是COM4

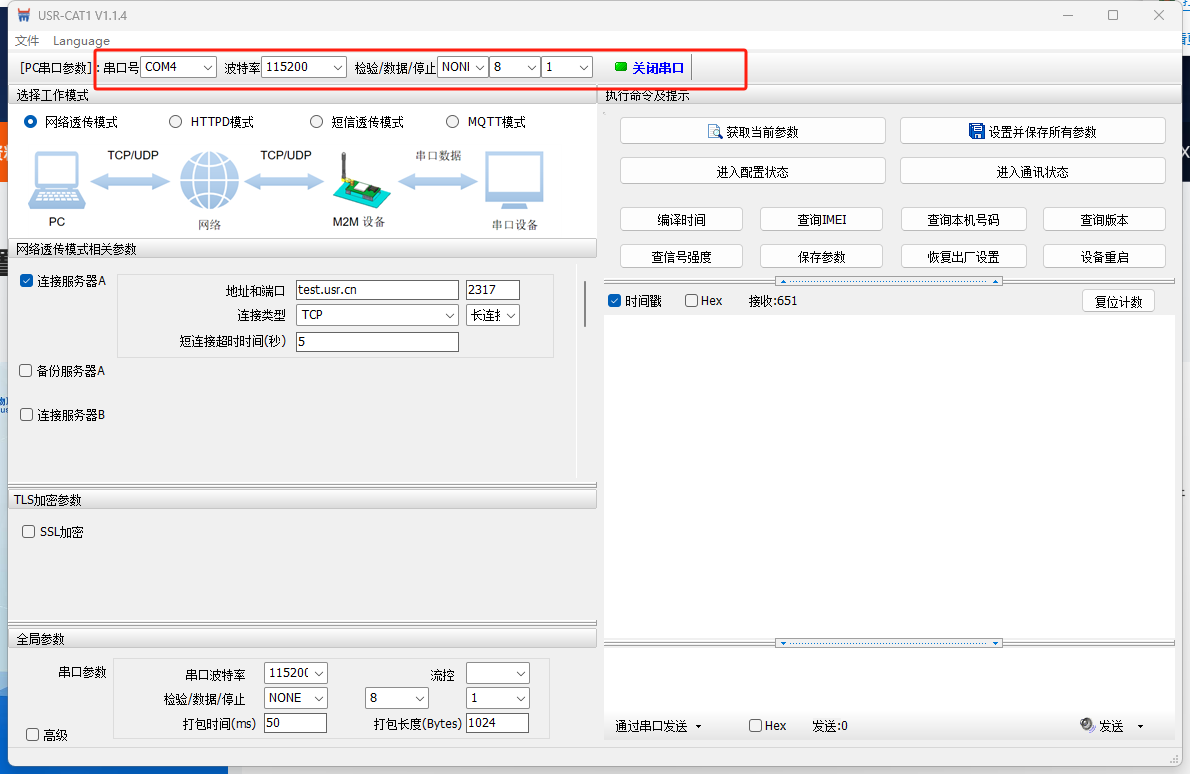

打开配置软件，选择COM4，115200 NONE 8 1，打开串口

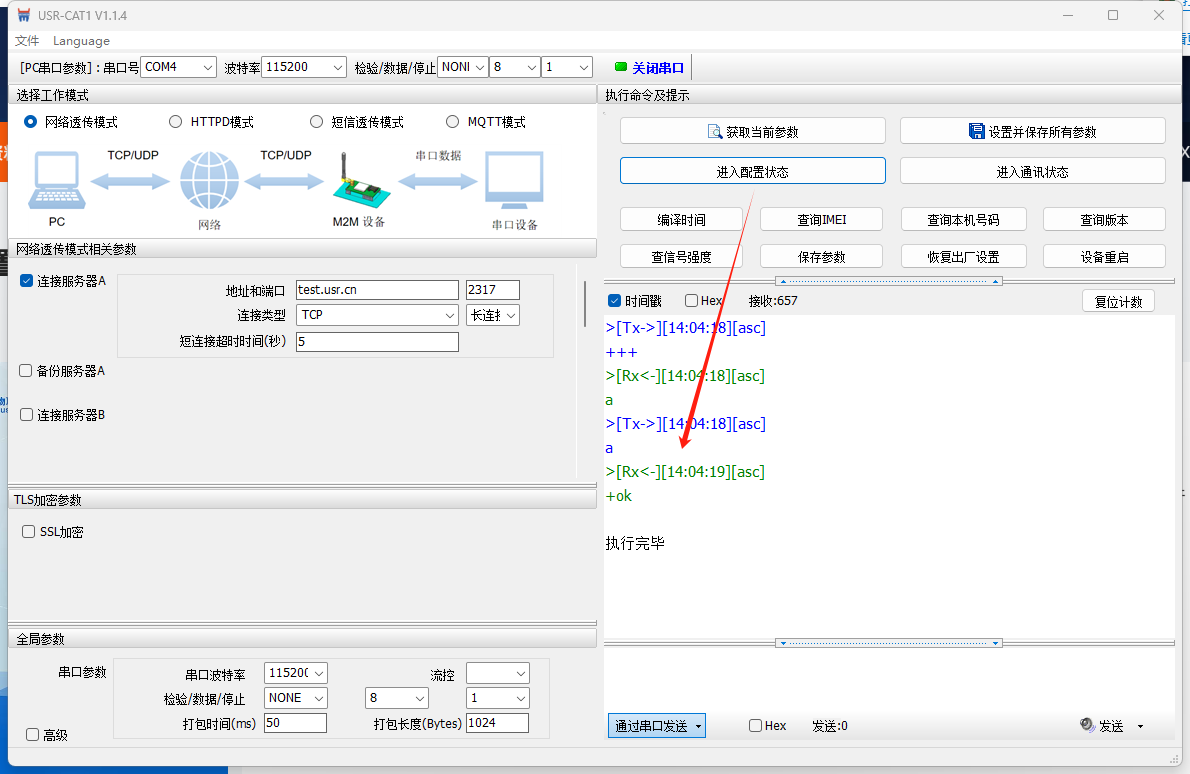

点击进入配置状态

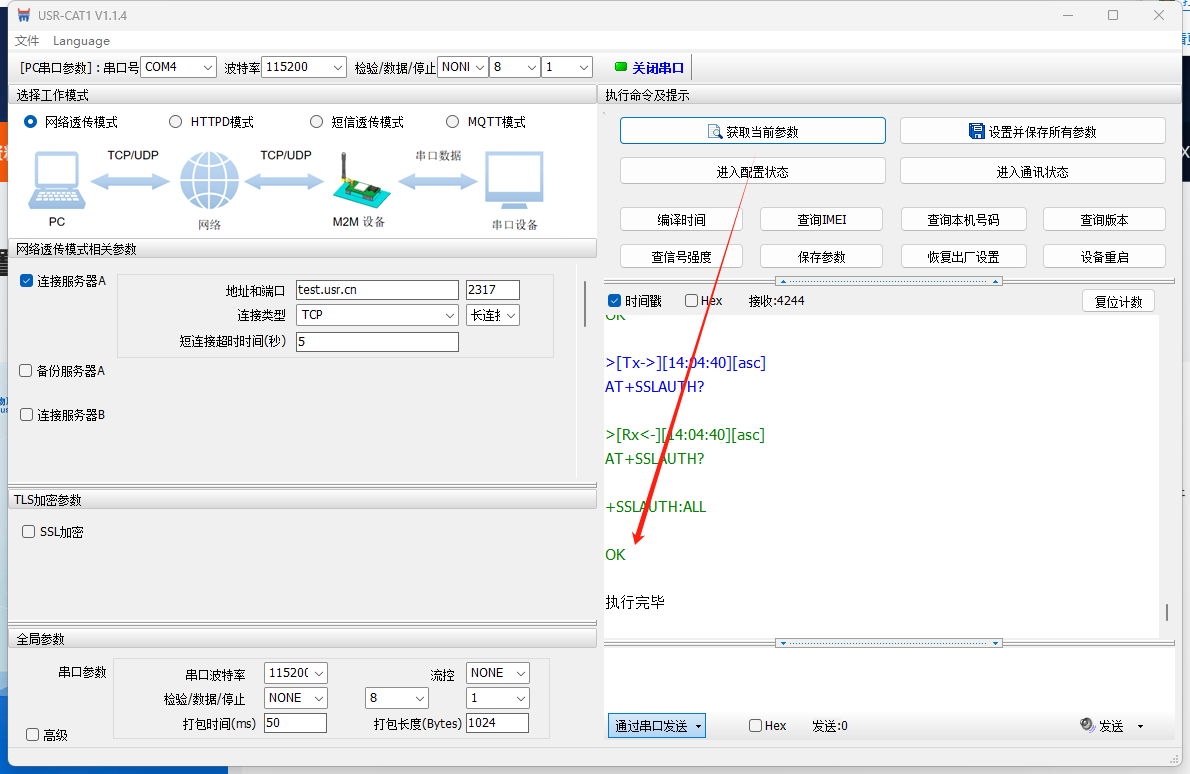

获取当前参数

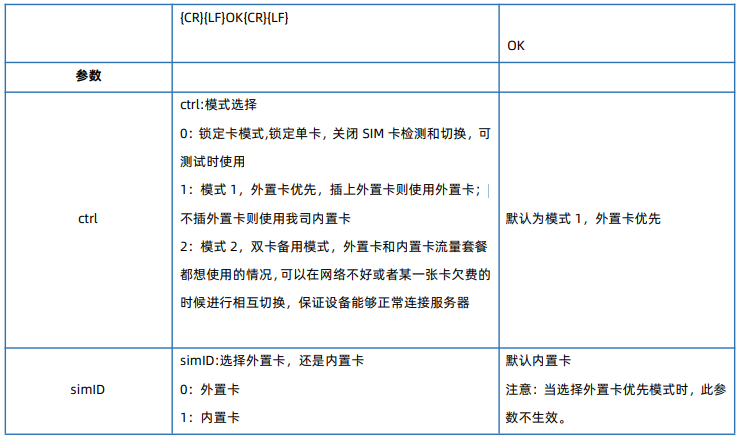

（1）查询SIM卡运行模式

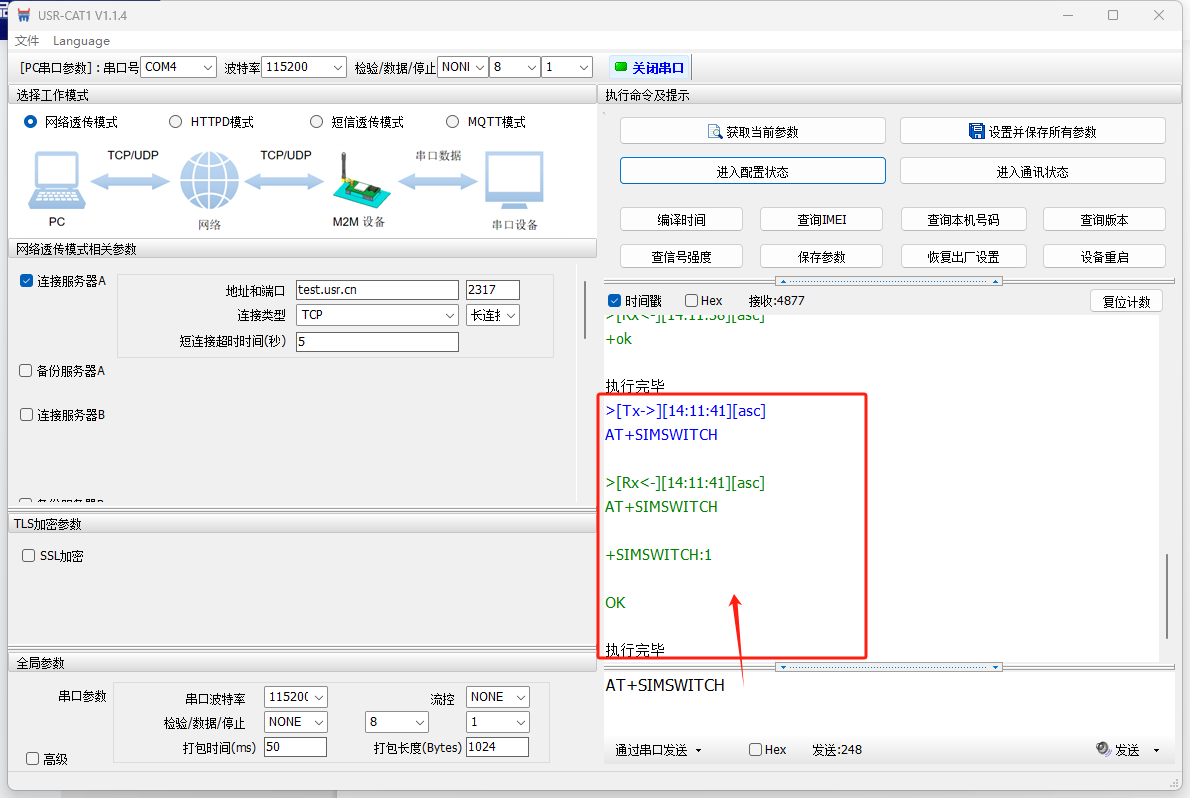

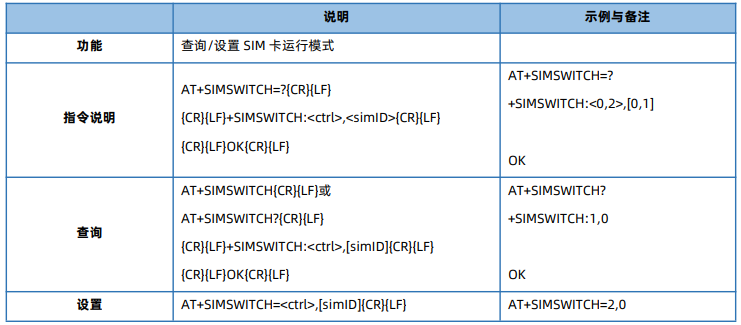

发送 AT+SIMSWITCH 查询当前设备的SIM卡运行模式（注意AT指令需要加回车换行）
指令解释：当前设备SIM卡运行模式为模式1，即外置卡优先模式， 插上外置卡则使用外置卡； 不插外置卡则使用我司内置卡 ，此模式下SIMID参数不生效，固不显示。
（2）设置单卡锁定模式

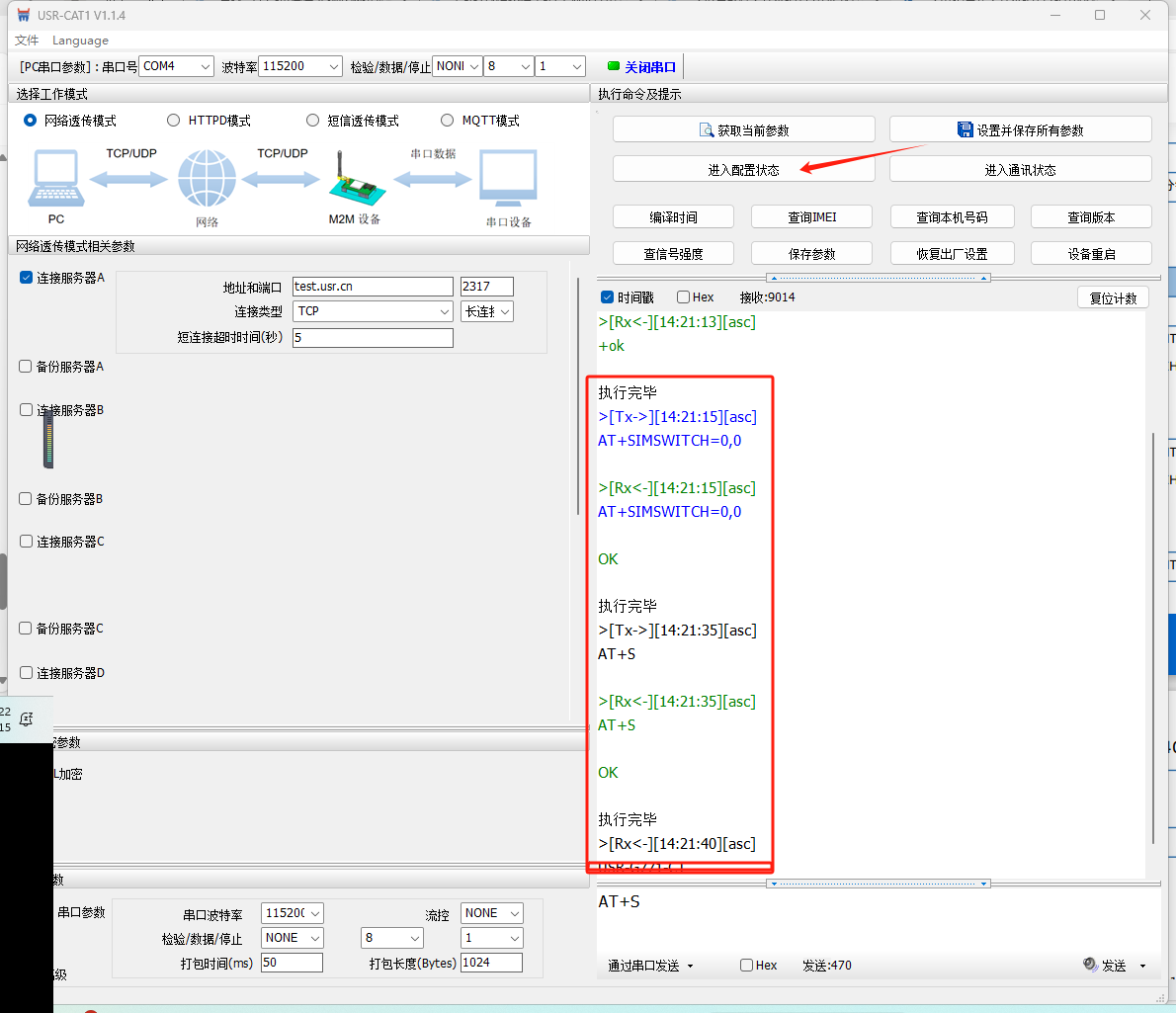

A.单卡锁定外置卡，先进入配置状态，然后发送AT指令：AT+SIMSWITCH=0,0，最后发送AT+S保存参数并重启设备。

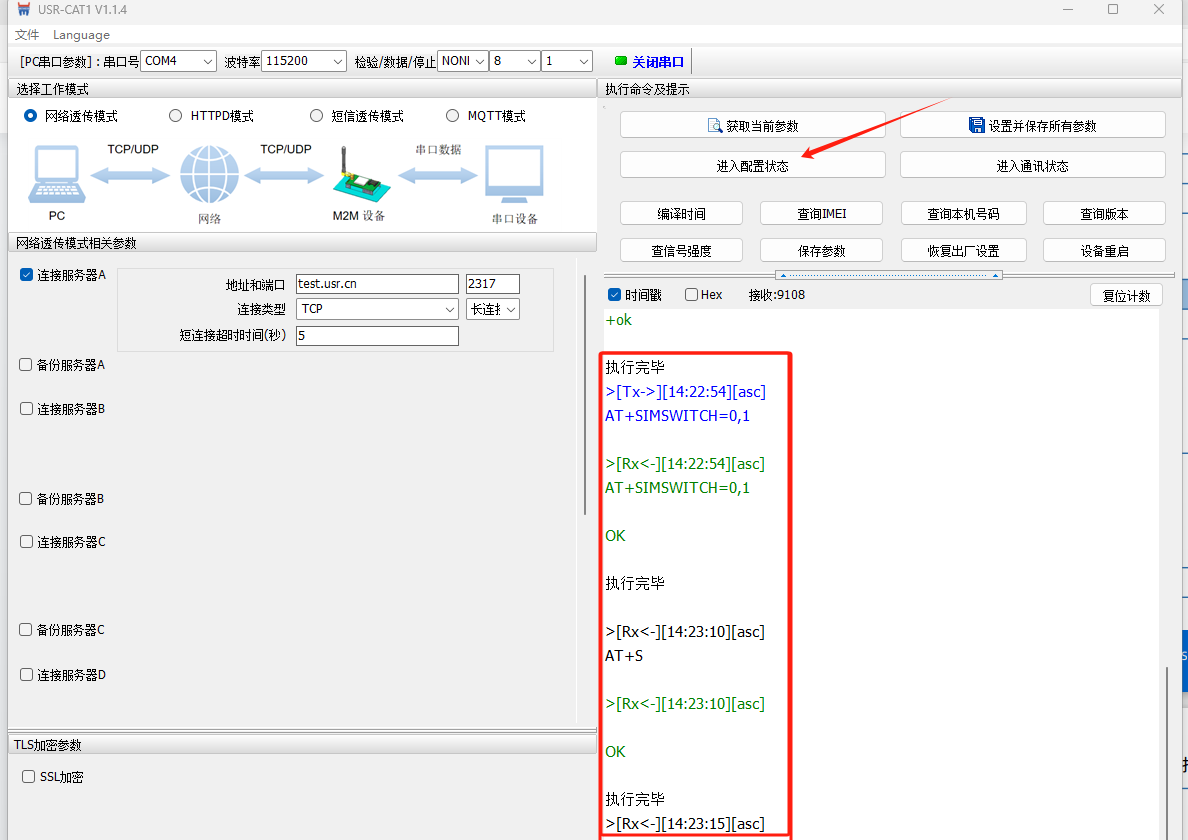

B.单卡锁定内置卡，先进入配置状态，然后发送AT指令：AT+SIMSWITCH=0,1，最后发送AT+S保存参数并重启设备。
（3）设置外置卡优先模式

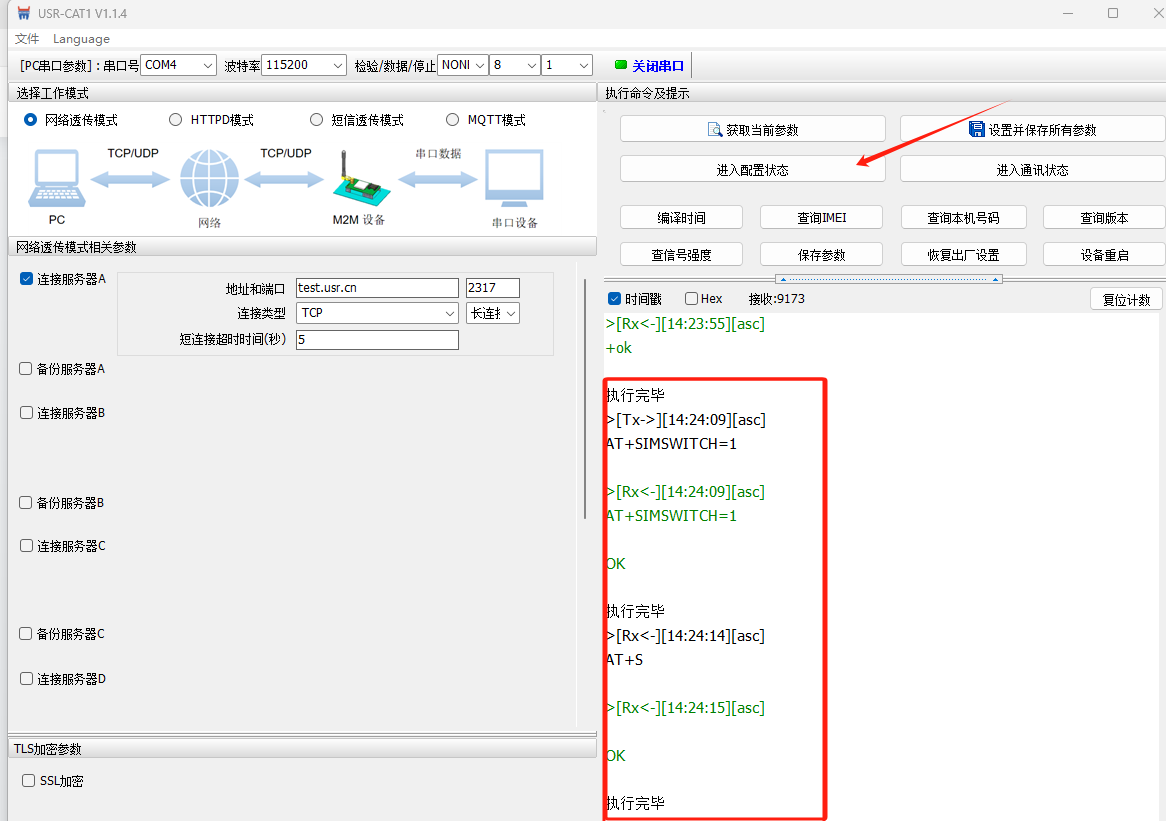

先进入配置状态，然后发送AT指令：AT+SIMSWITCH=1 ，最后发送AT+S保存参数并重启设备。
（4）设置双卡备用模式

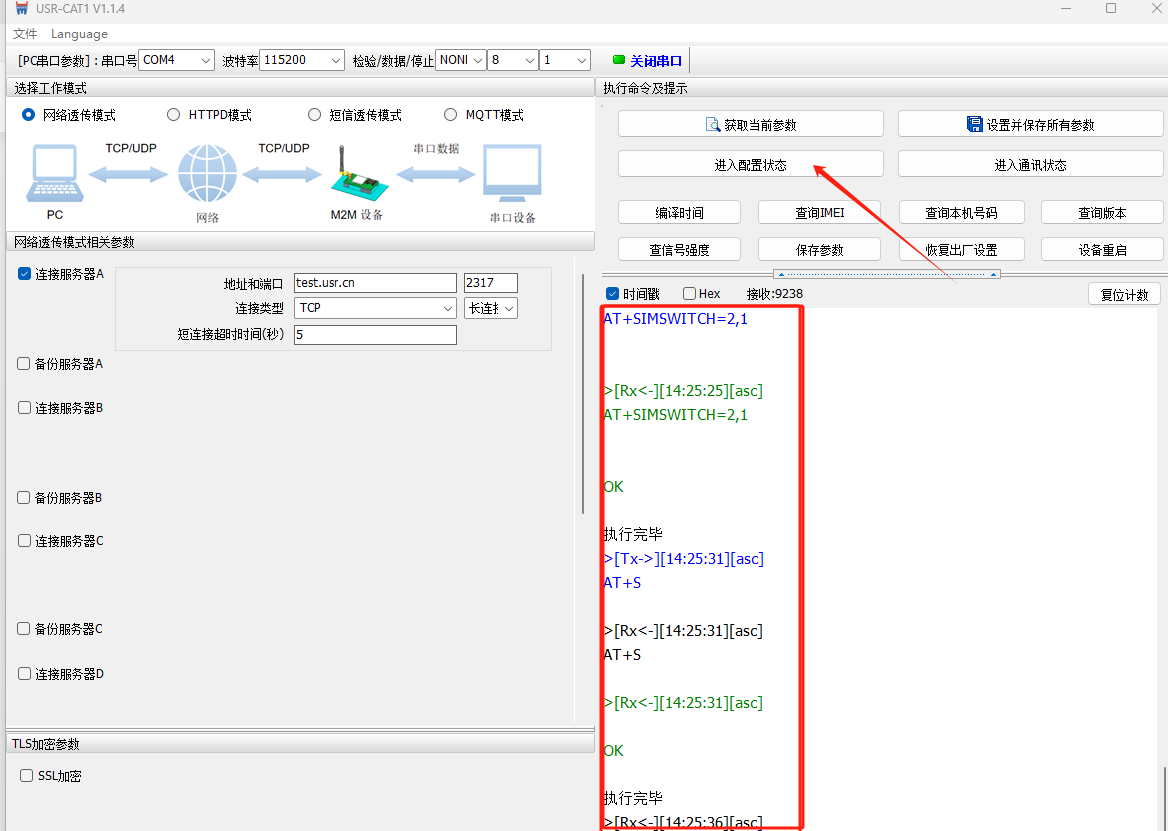

先进入配置状态，然后发送AT指令：AT+SIMSWITCH=2，1，最后发送AT+S保存参数并重启设备。
注意：此案例适用于设备出厂默认带内置卡，且含有外置卡槽的蜂窝模组以及成品DTU，不带内置卡或不带外置卡槽设备不适用。
编写人：尹丛欣 编写日期：2024-06-06
审核人：尹丛欣 审核日期：2024-06-13
订正版本：V1.0 订正内容：初稿
