一、资料下载

WH-GM5资料包下载链接：https://www.usr.cn/Download/1283.html

CAT-1系列产品选型手册下载链接：https://www.usr.cn/Download/1285.html

CAT-1系列设置软件官网下载链接：https://www.usr.cn/Download/939.html

WH-GM5-EVK原理图官网下载链接：https://www.usr.cn/Download/948.html

虚拟串口软件V3.7.2.529官网下载链接：https://www.usr.cn/Download/31.html

虚拟串口软件V5.0.1官网下载连接：https://www.usr.cn/Download/924.html

网络 串口二合一调试助手软件下载链接：https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

WH-GM5 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

WH-GM5的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。本例使用WH-GM5TFG-CT子型号产品，此子型号带有内置卡，不带-CT后缀的WH-GM5仅支持外置卡，其他功能完全一致。

电脑打开设置软件。

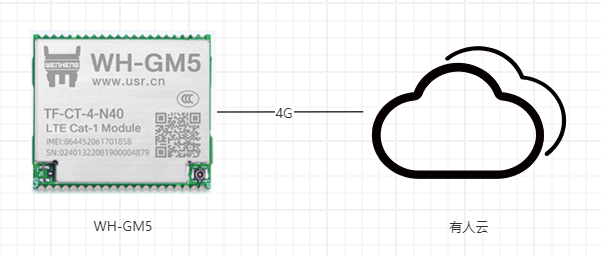

附图：

三、产品参数设置

1、WH-GM5 对接有人云参数设置

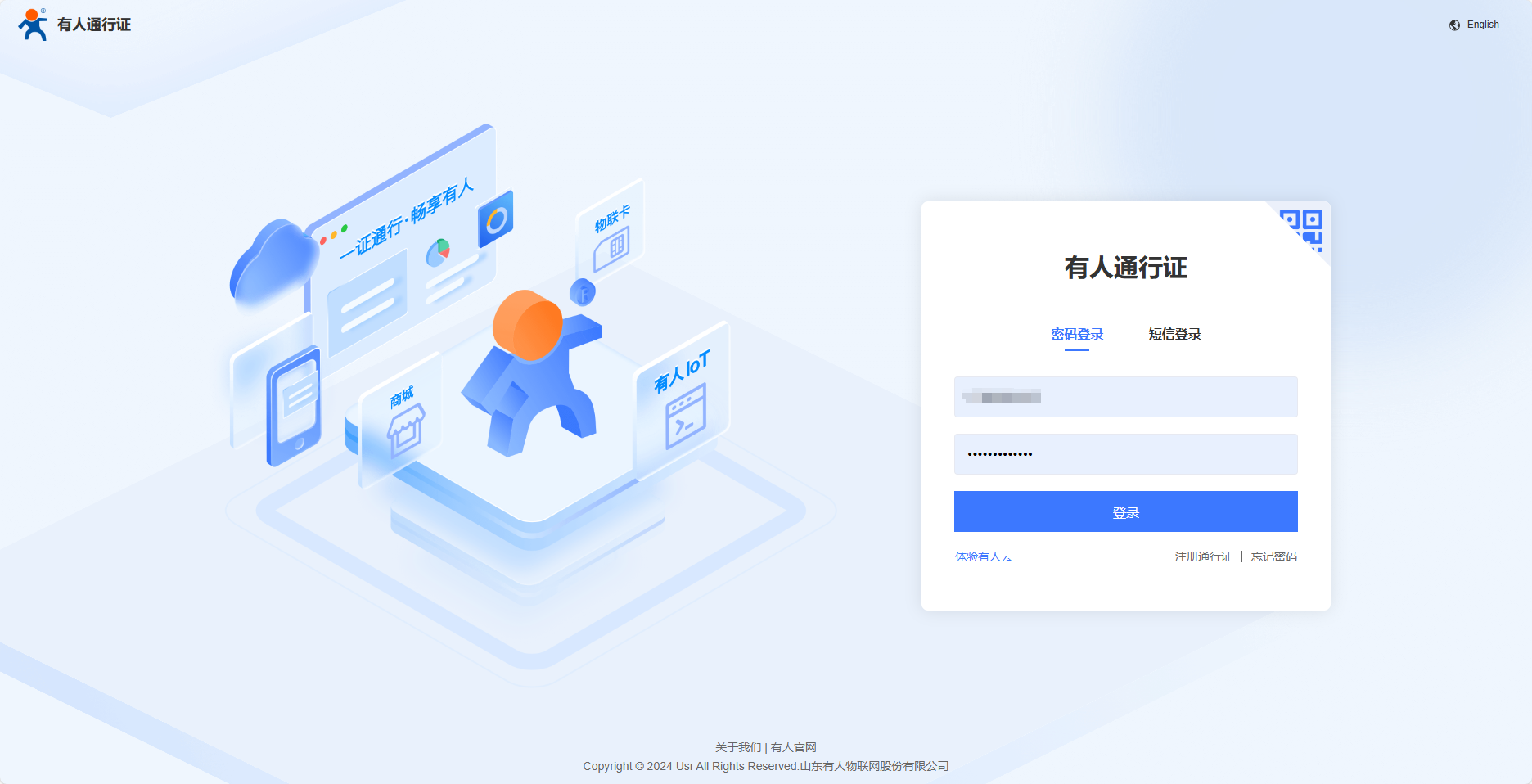

登录有人云平台：https://account.usr.cn/#/login?logout=1

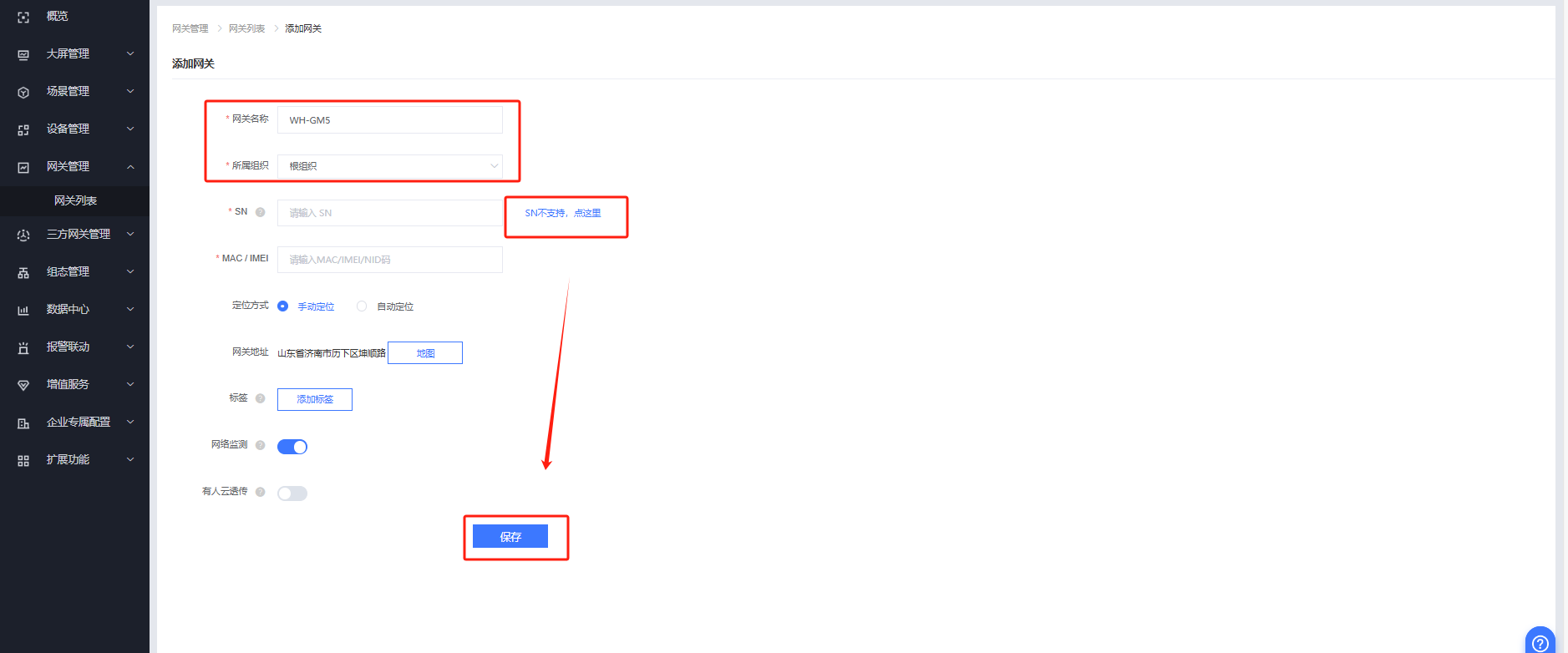

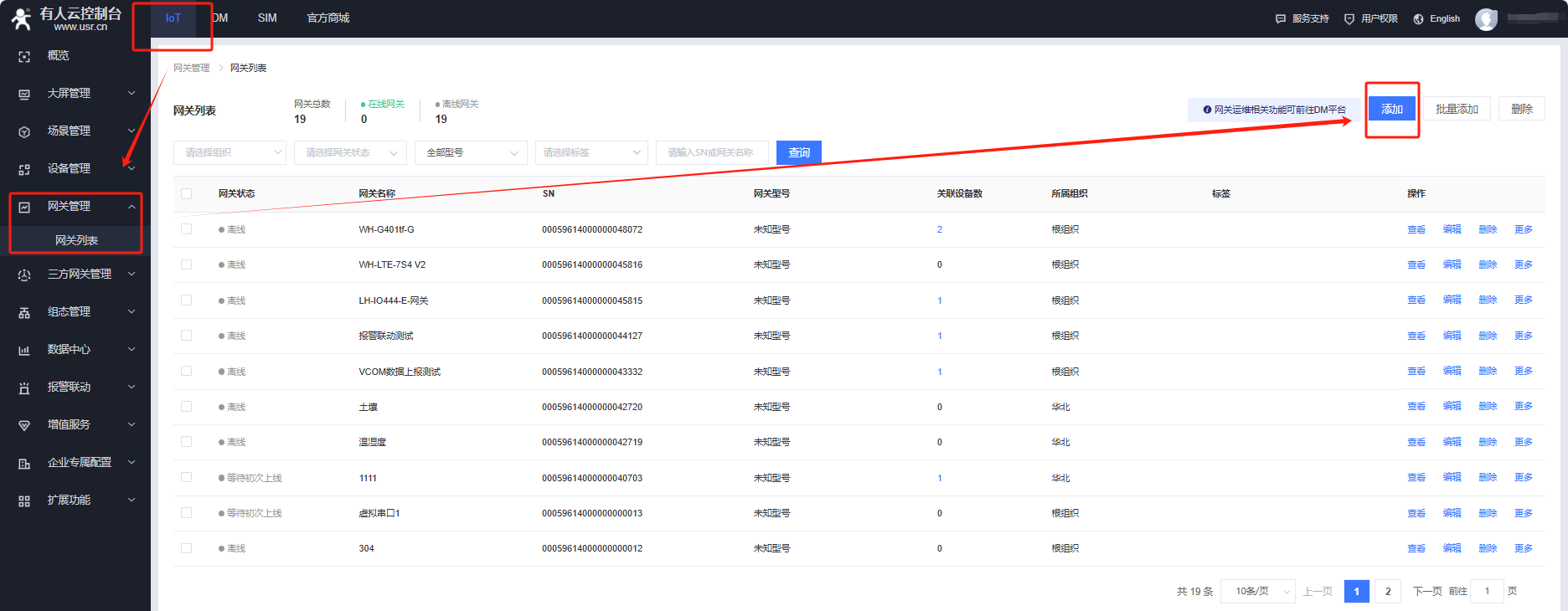

有人云IOT平台---网关管理---网关列表---添加

网关名称：WH-GM5

所属组织：根组织

选择“SN不支持，点这里”方式添加，点击保存。

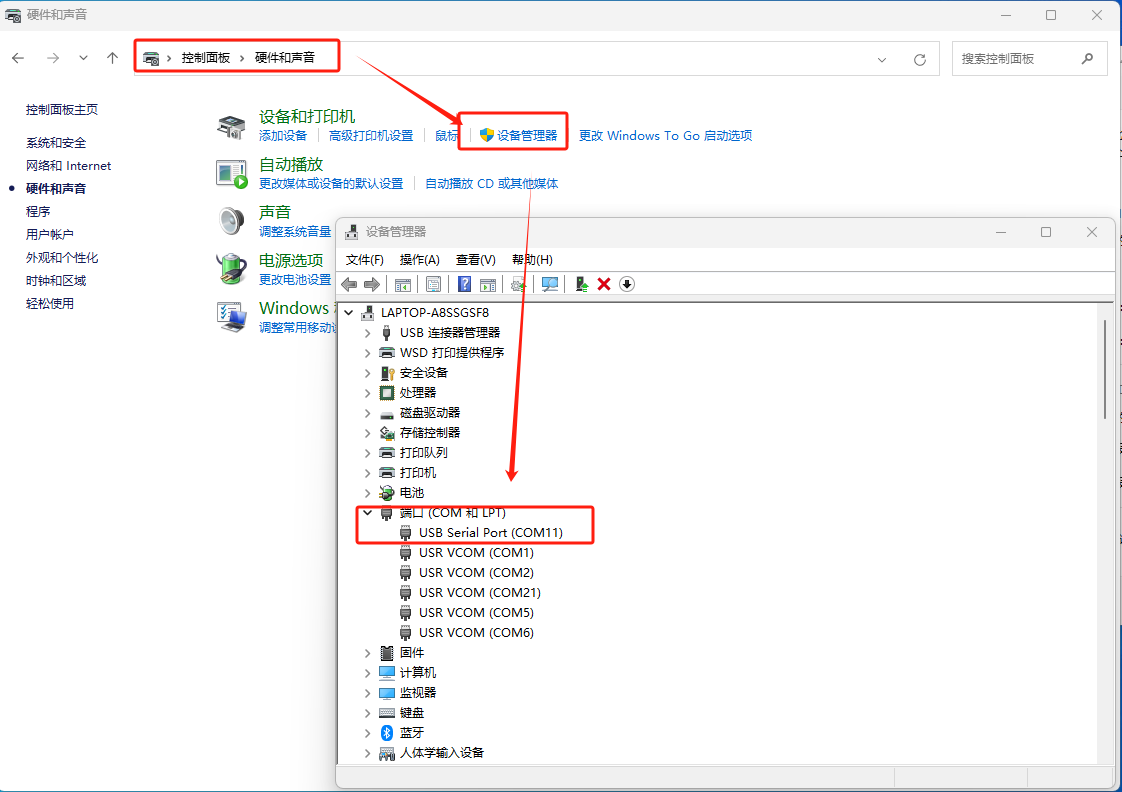

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT,确认COM口为COM11。

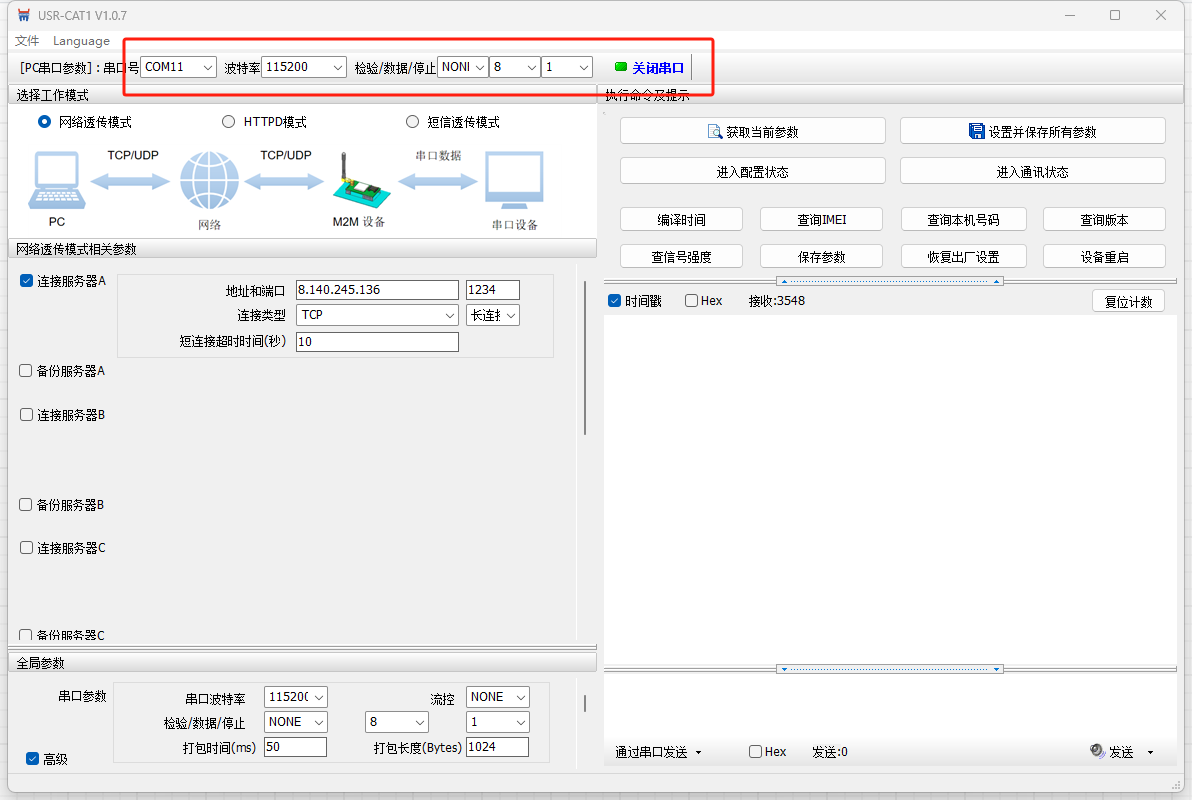

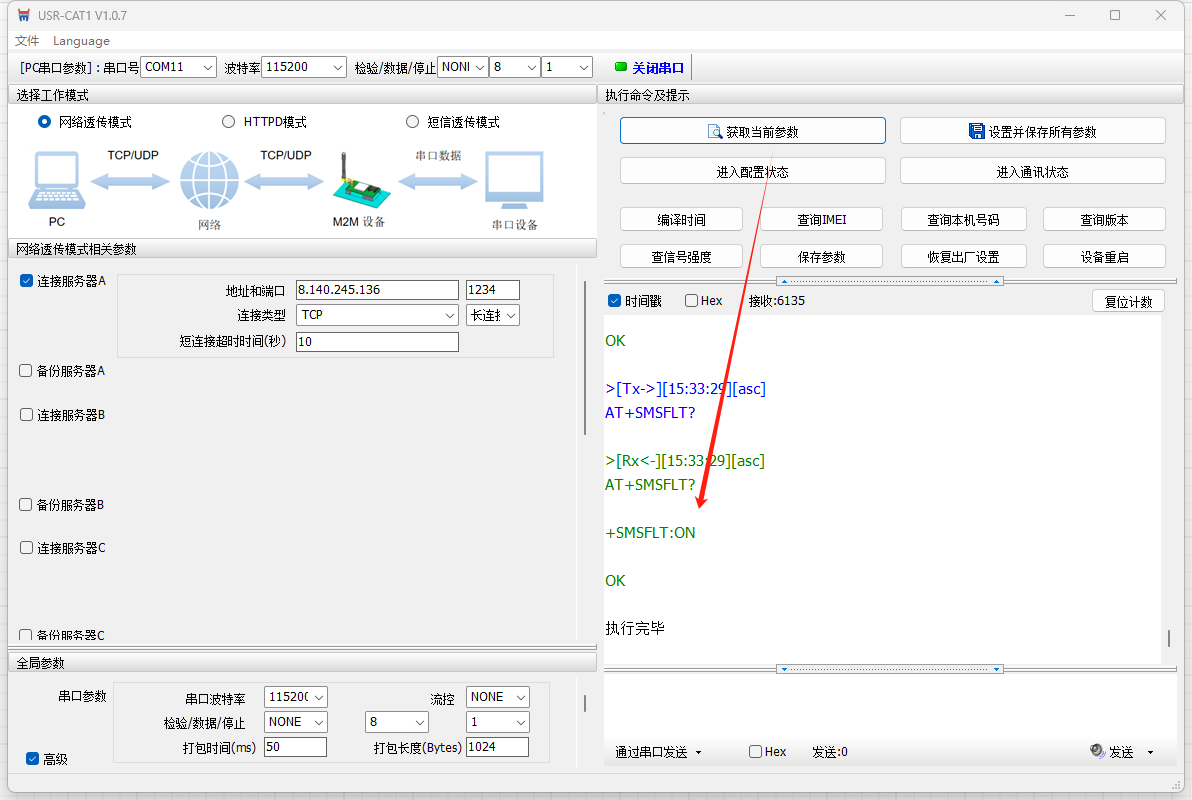

打开CAT-1设置软件，COM11，波特率115200 NONE 8 1 ,点击打开串口。

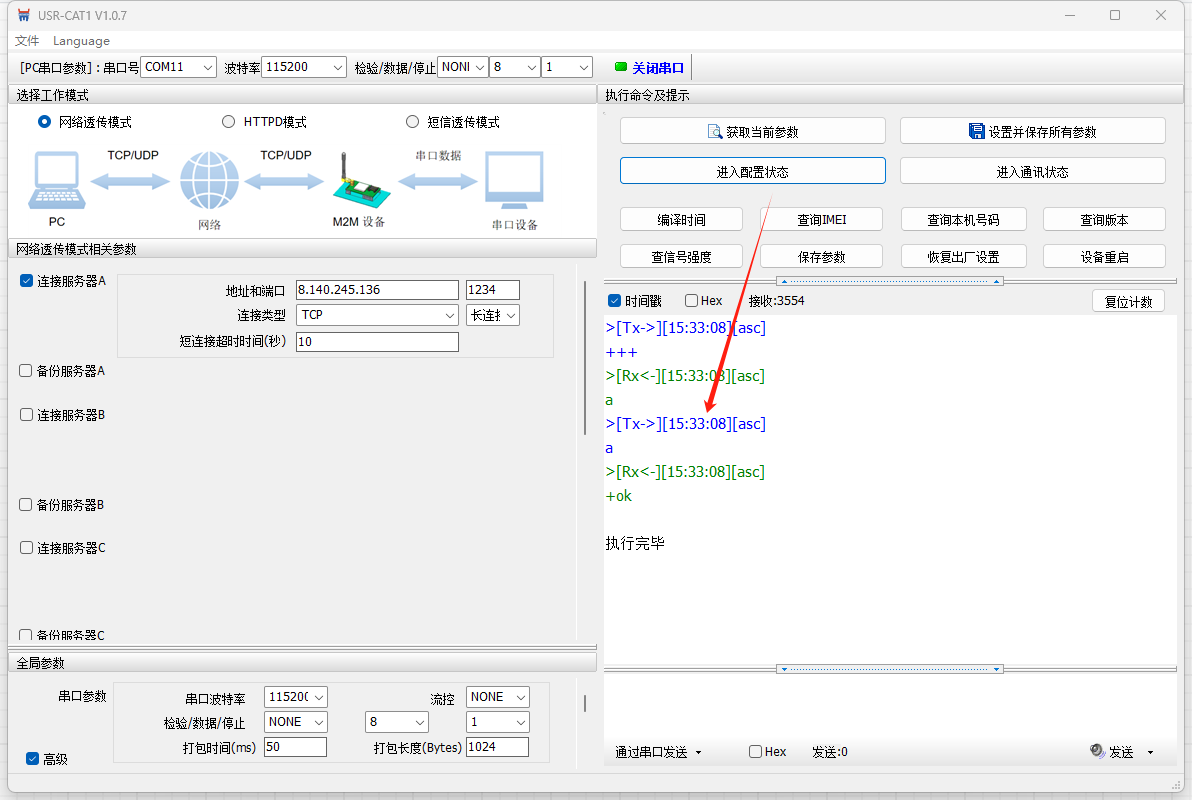

进入配置状态

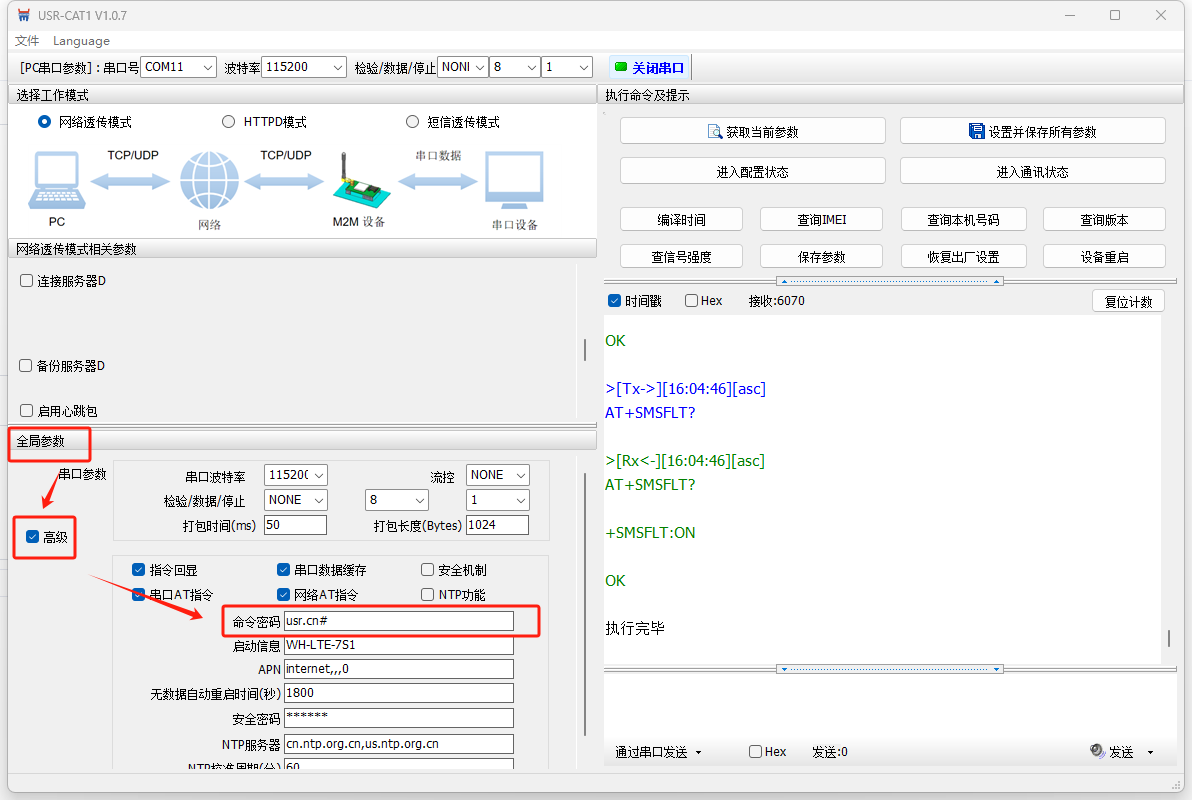

获取当前参数，确认当前设备的密码字为usr.cn#

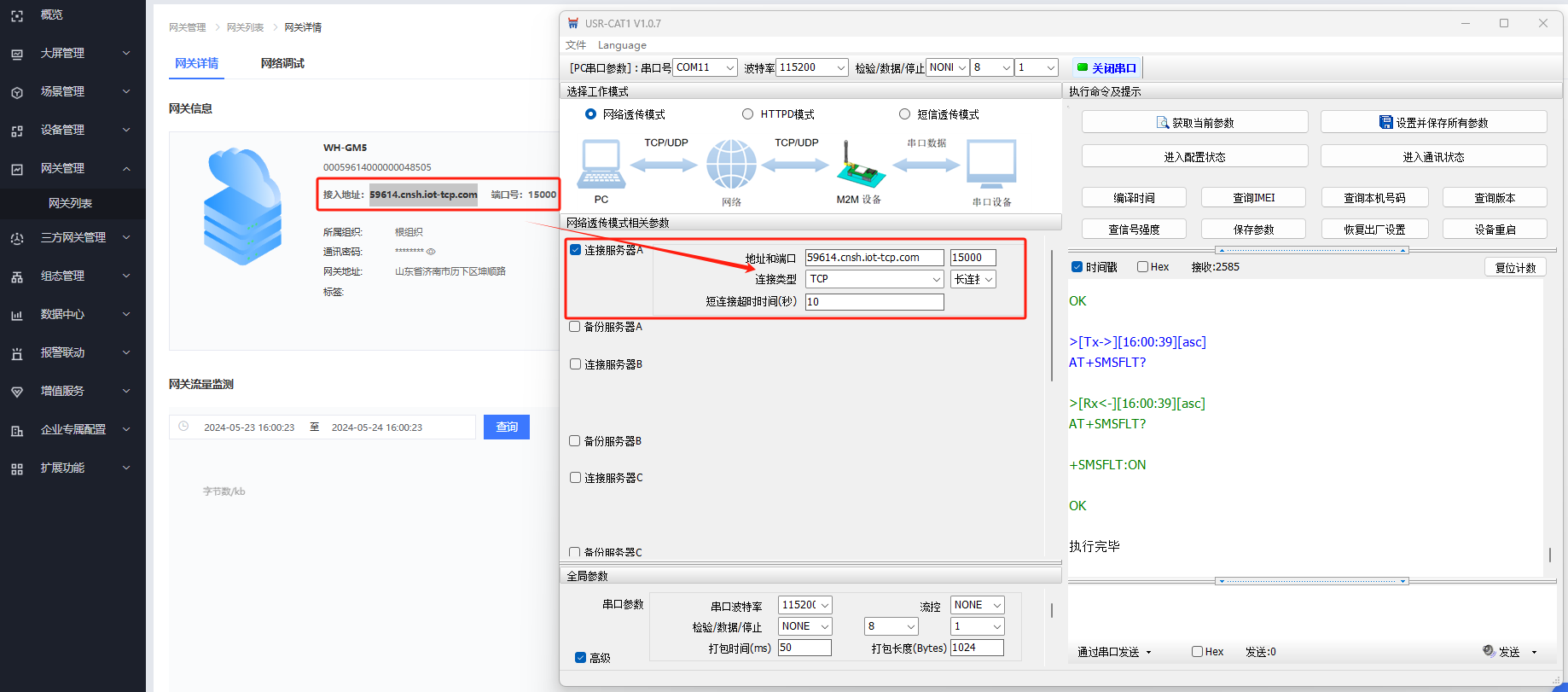

填入有人云分配的接入地址和端口号。

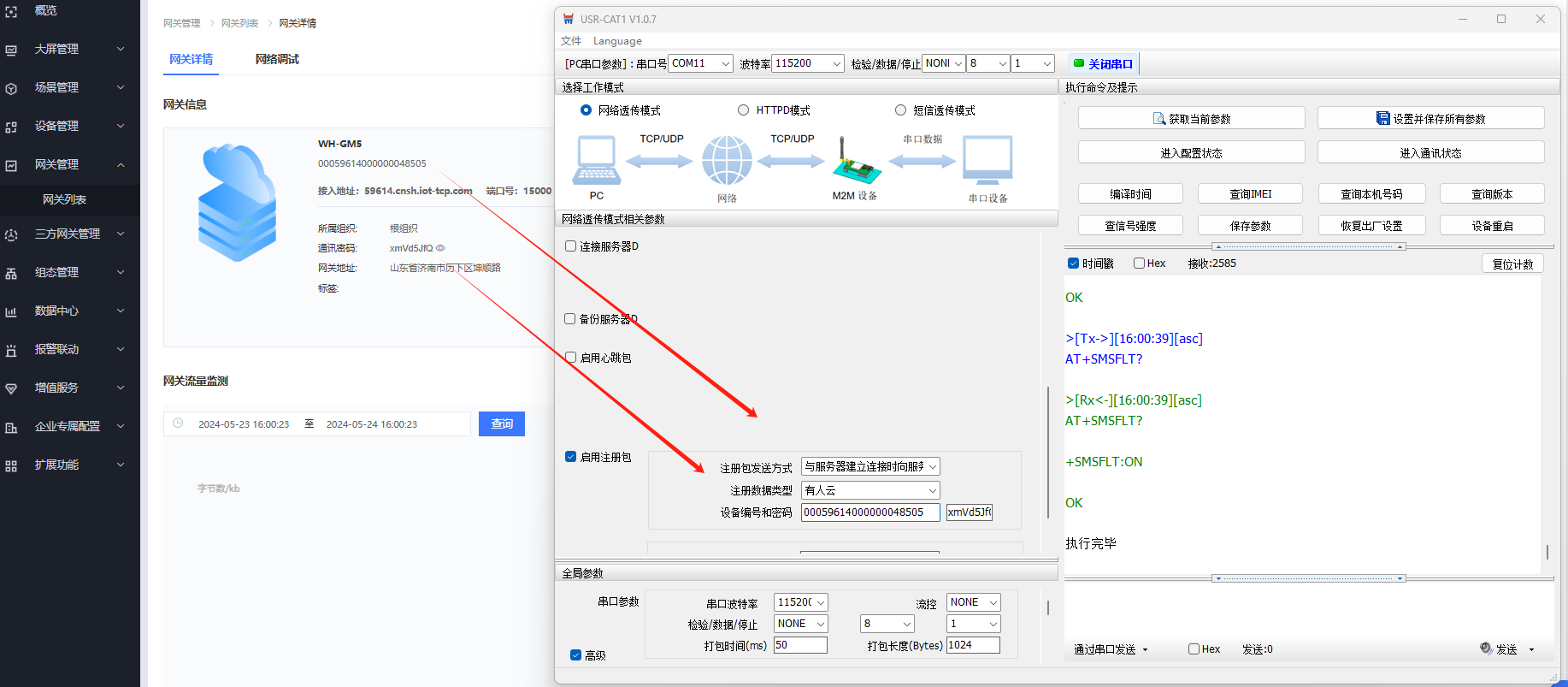

启用注册包，选择有人云，填入有人云分配的ID和密码。

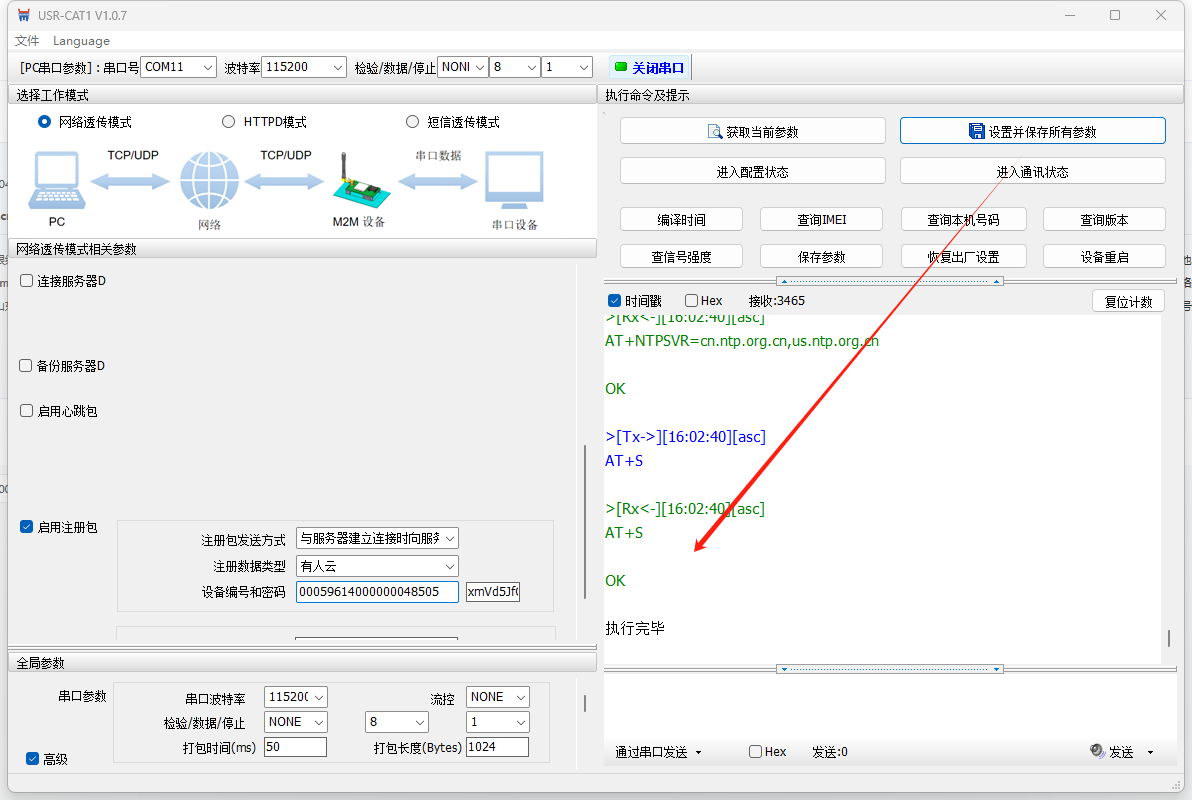

设置并保存所有参数。

设备重启。

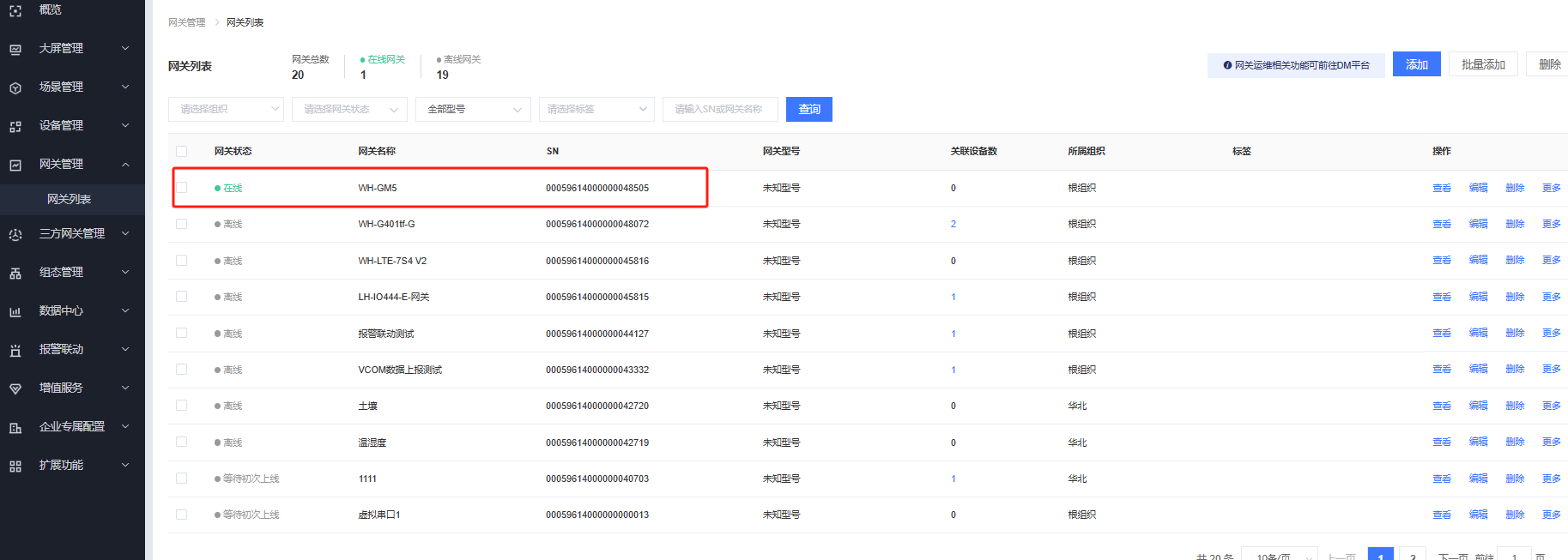

等待一会即可看到设备在有人云上线。

2、有人云AT指令参数设置

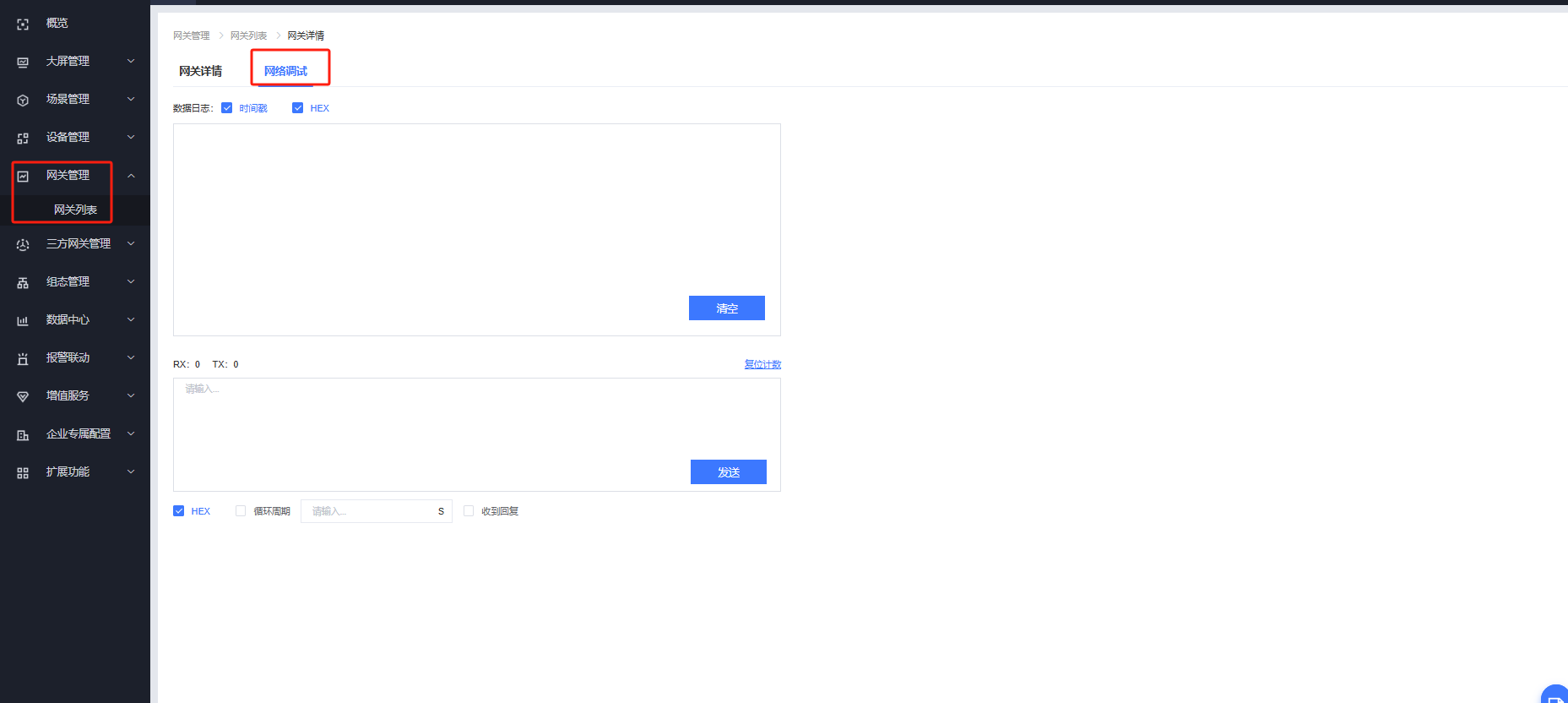

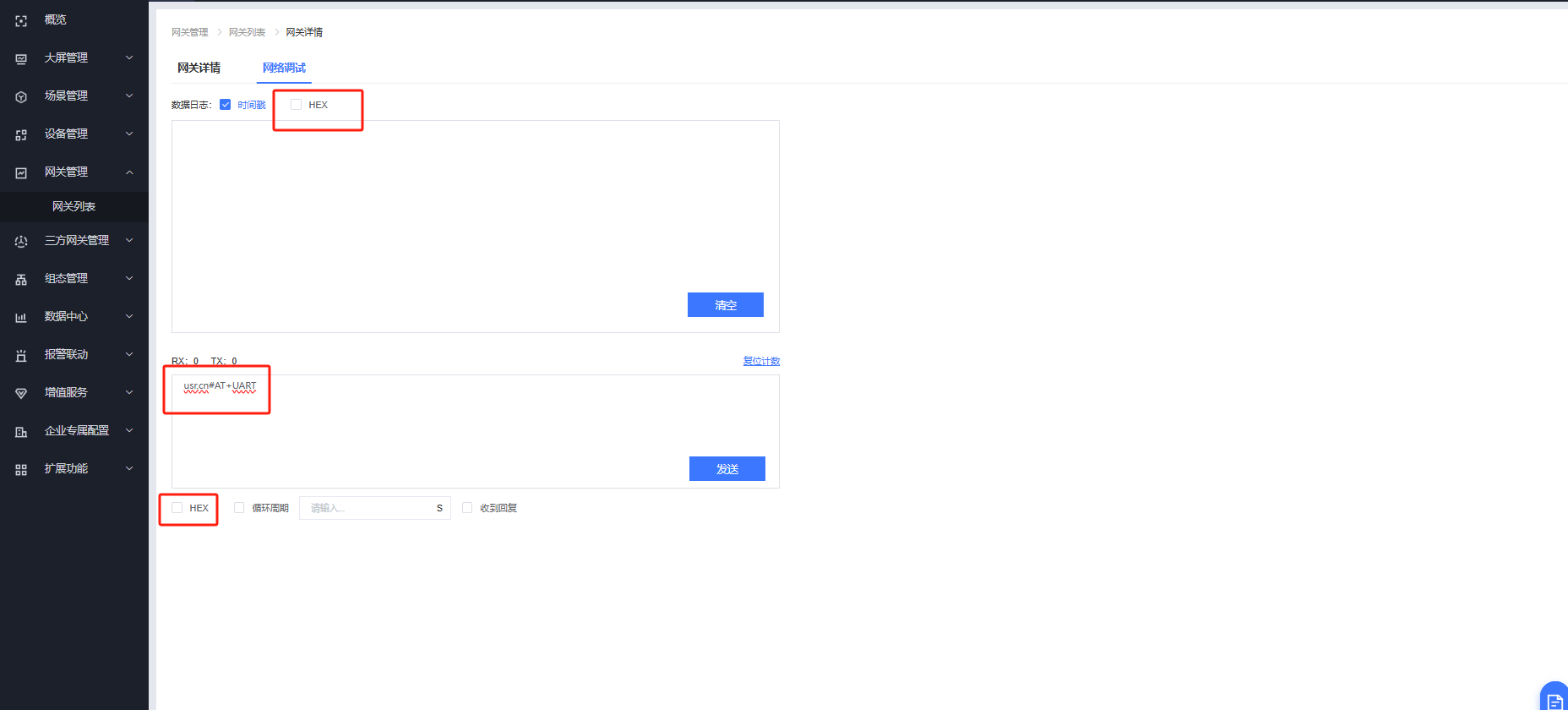

有人云IOT平台---网关管理---网关列表---点击网关名称WH-GM5---网络调试

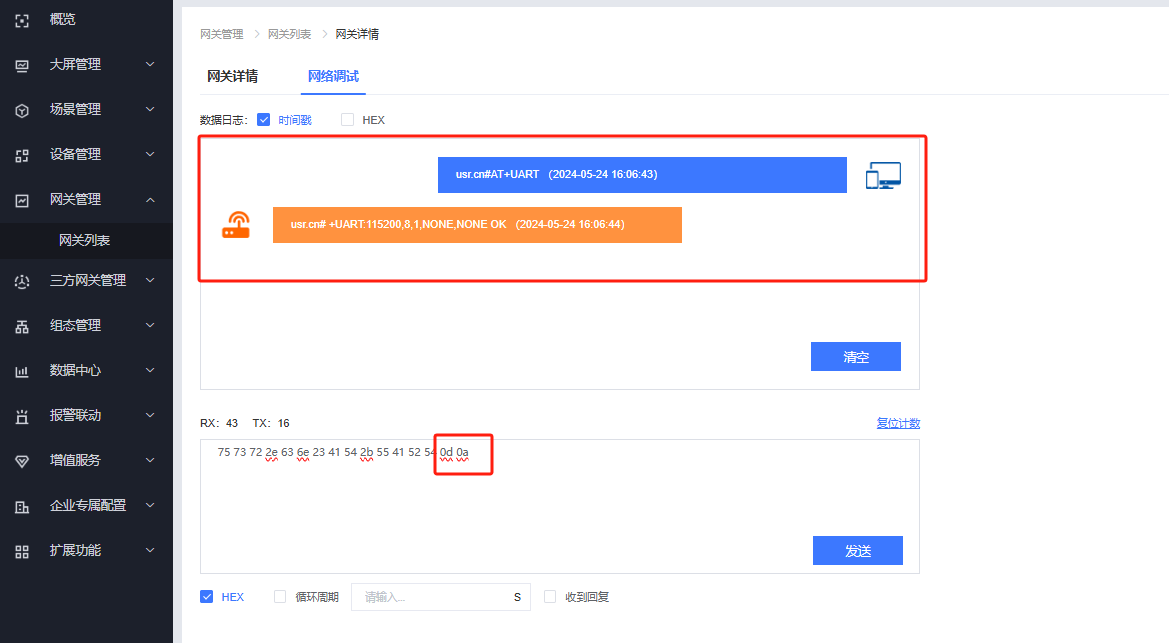

发送区和接收区都不不勾选HEX，发送区填写AT指令 usr.cn#AT+UART

勾选HEX，在HEX报文后加入0D 0A（回车换成功能），点击发送

四、功能调试

1、功能调试

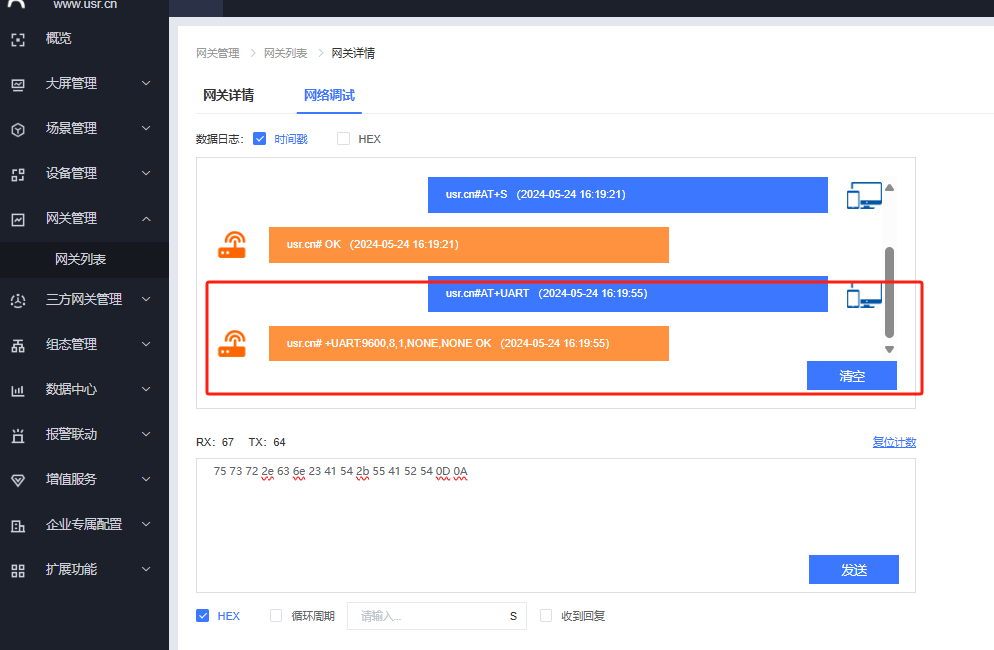

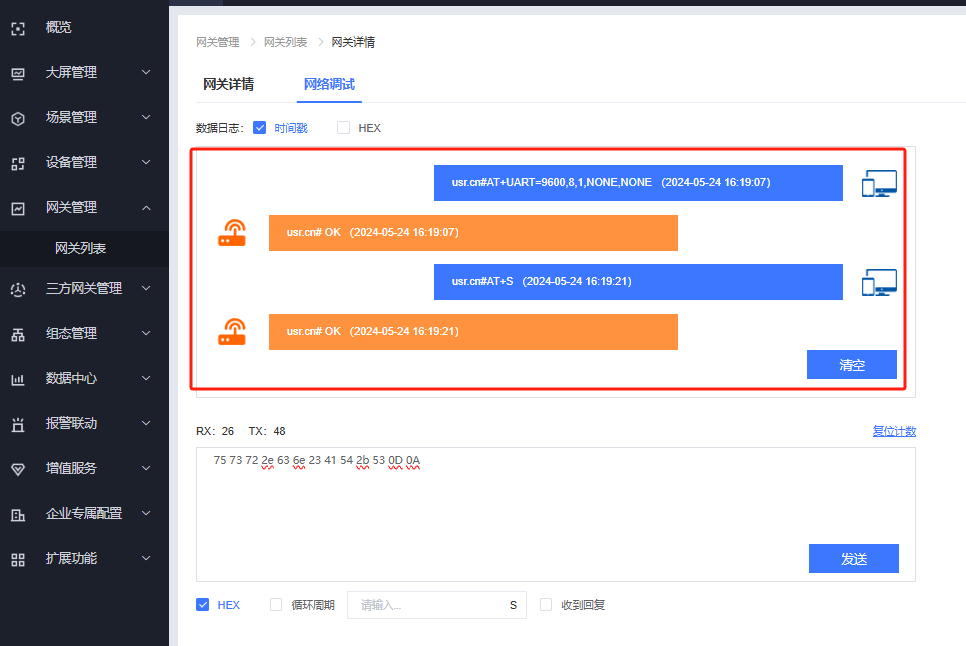

网络调试界面下发 usr.cn# +UART=9600,8,1,NONE,NONE

2、调试截图

编写人：尹丛欣 编写日期：2024-06-04

审核人：尹丛欣 审核日期：2024-06-13

订正版本：V1.0 订正内容：初稿
