WH-GM5 套接字分发功能示例
2024-06-13


一、资料下载

WH-GM5TFG-CT资料包下载链接:https://www.usr.cn/Download/1283.html

CAT-1系列产品选型手册下载链接:https://www.usr.cn/Download/1285.html

CAT-1系列设置软件官网下载链接:https://www.usr.cn/Download/939.html

WH-GM5-EVK原理图官网下载链接:https://www.usr.cn/Download/948.html

虚拟串口软件V3.7.2.529官网下载链接:https://www.usr.cn/Download/31.html

虚拟串口软件V5.0.1官网下载连接:https://www.usr.cn/Download/924.html

网络 串口二合一调试助手软件下载链接:https://www.usr.cn/Download/27.html


二、硬件连接

1、所需物品

WH-GM5TFG-CT 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、套接字分发原理

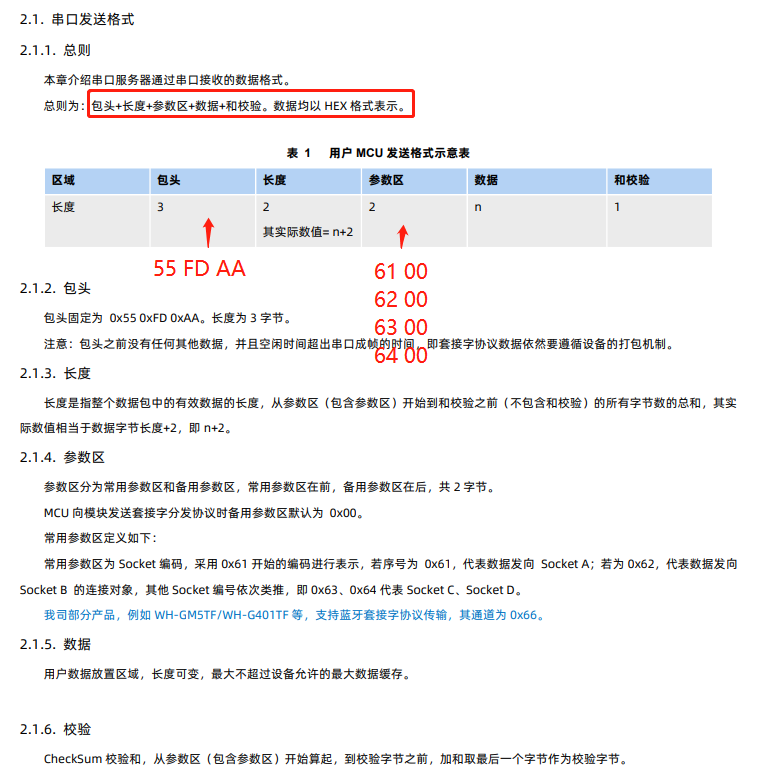

(1)串口发送格式

总则:包头+长度+参数区+数据+和校验。数据均以 HEX 格式表示 。

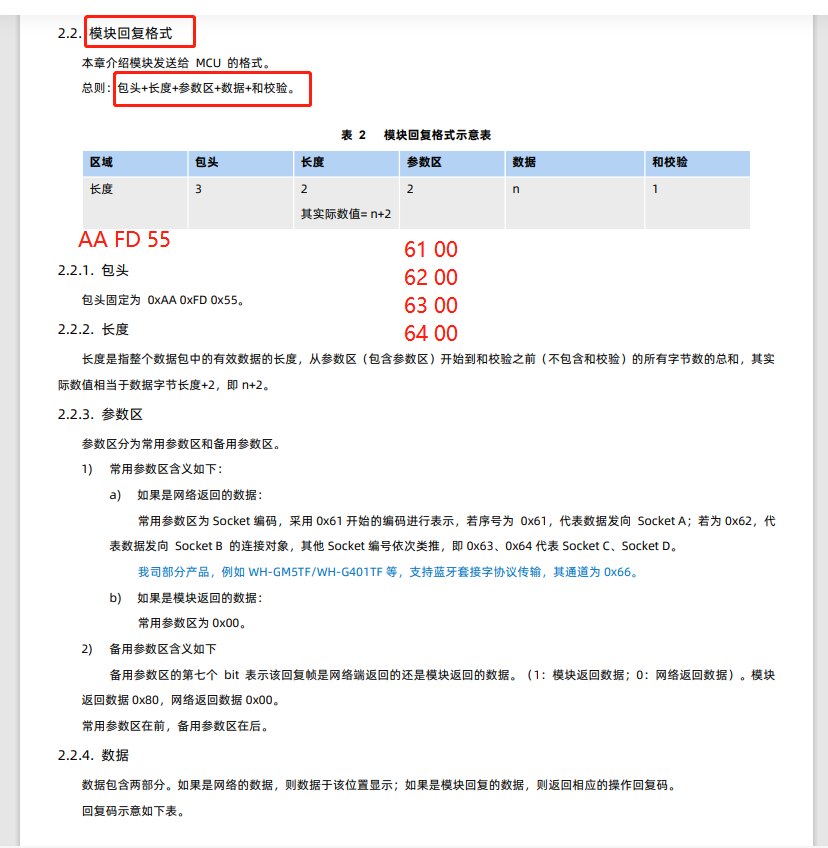

(2)模块回复格式

总则:包头+长度+参数区+数据+和校验。

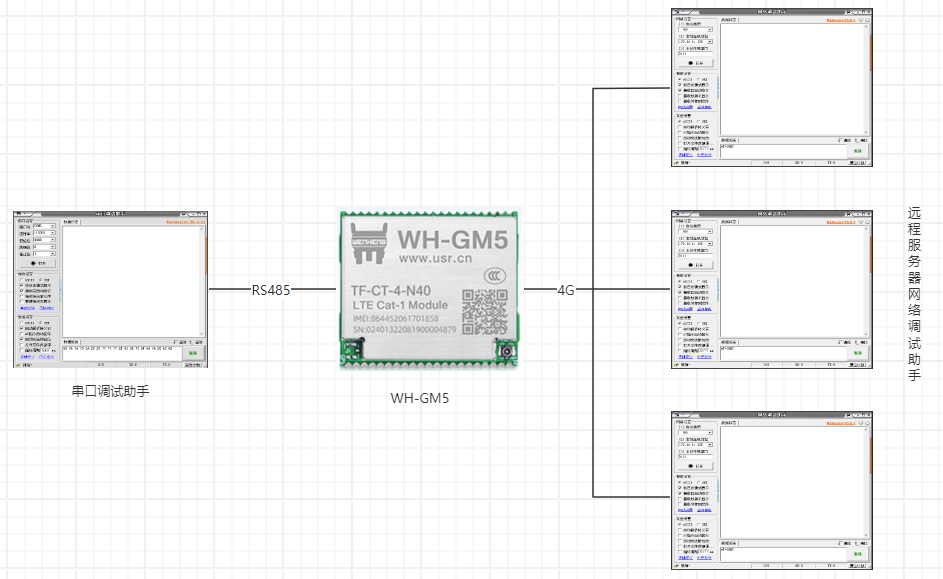

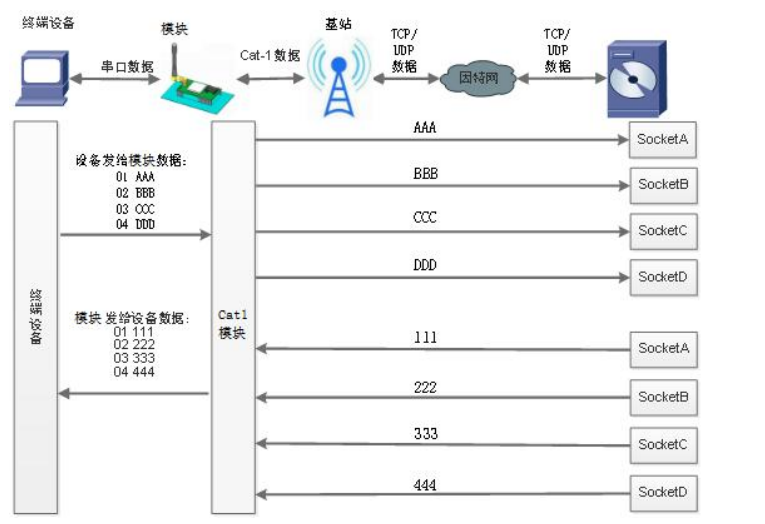

3、套接字分发协议示意图

WH-GM5TF支持4路套接字分发,本例中测试ABC三路socket连接。

4、硬件连接

WH-GM5TFG-CT的485串口接USB-RS485串口线到电脑USB口,然后产品接12V电源适配器上电。

电脑打开设置软件。

附图:

画硬件连接框图或者硬件连接实物拍照

三、产品参数设置

1、远程服务器参数设置

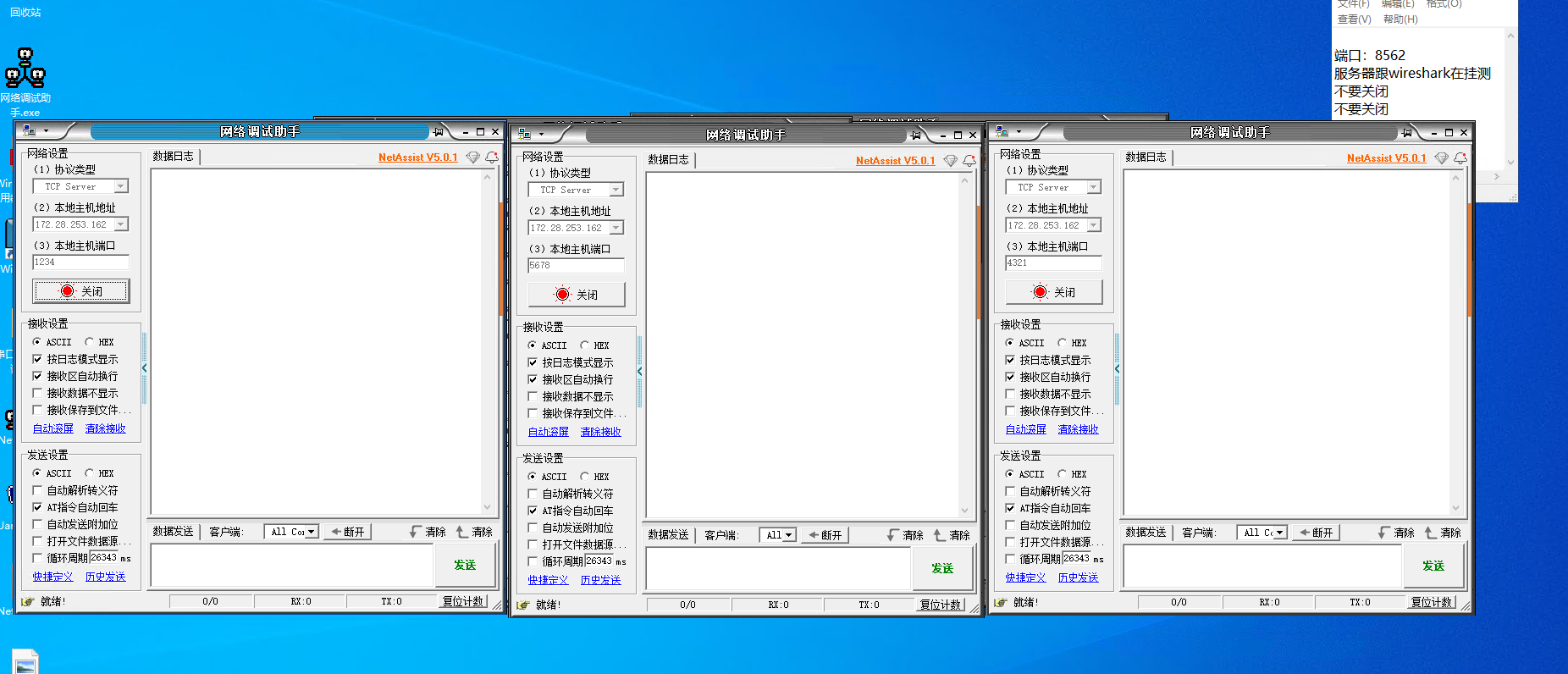

登录有人远程服务器,打开三个网络调试助手,工作模式设置为TCP SERVER,端口号设置为1234、5678、4321,点击监听。

注意:本例中使用有人远程服务器上的网络调试助手模拟TCP 服务器,有人远程服务器不对用户开放,本例仅展示参数设置步骤,用户调试时需要准备自己的TCP服务器。

2、WH-GM5参数设置

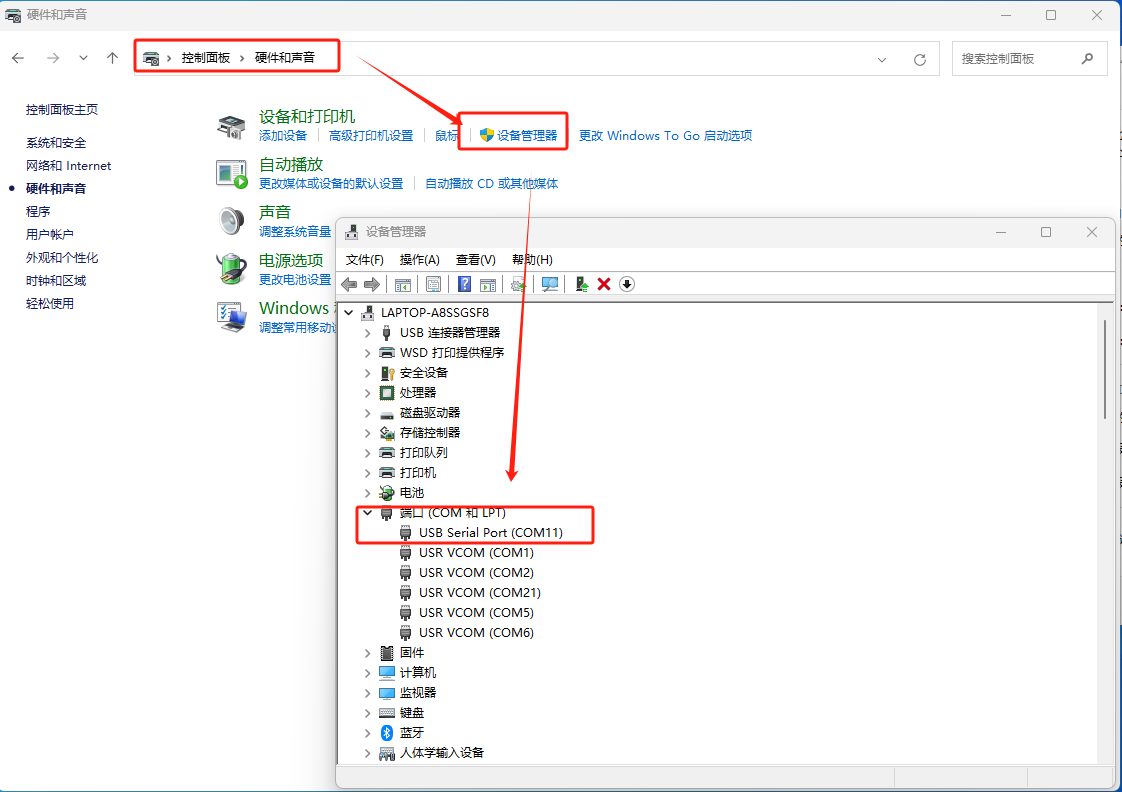

电脑控制面板---硬件和声音---设备管理器---COM和LPT,确认转换器COM口为COM11

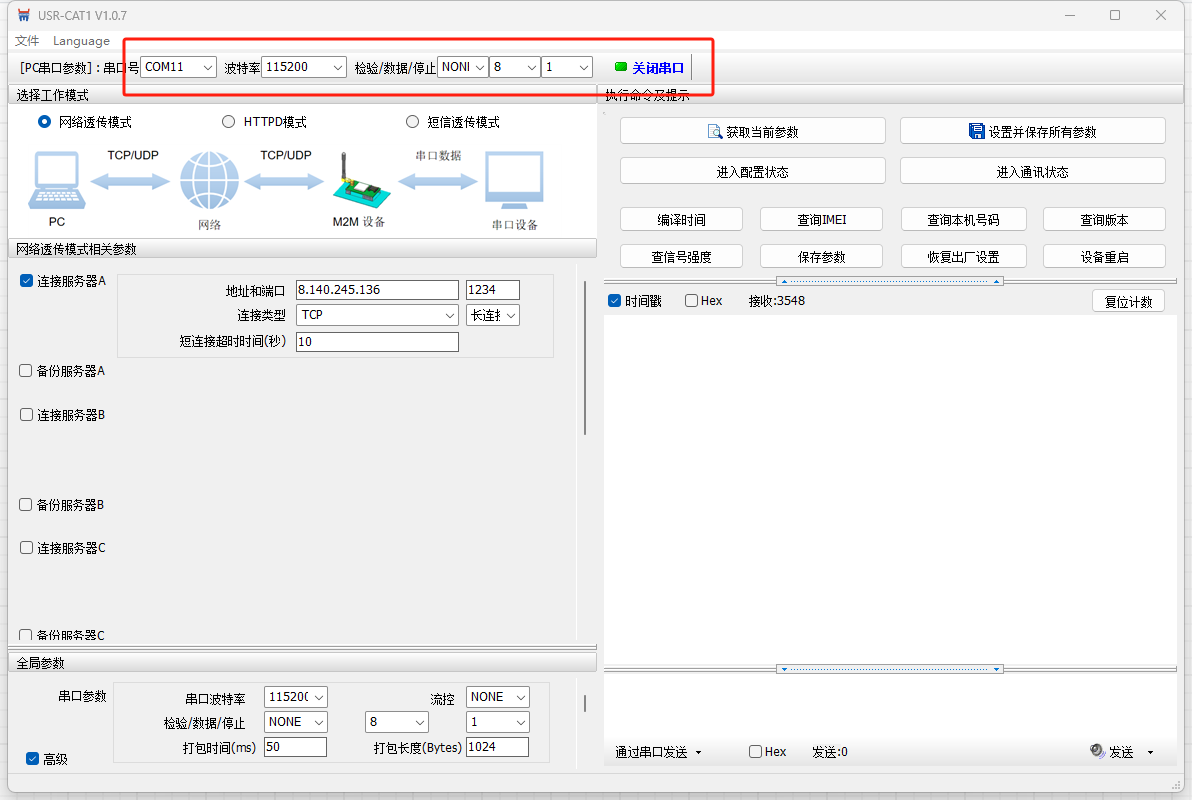

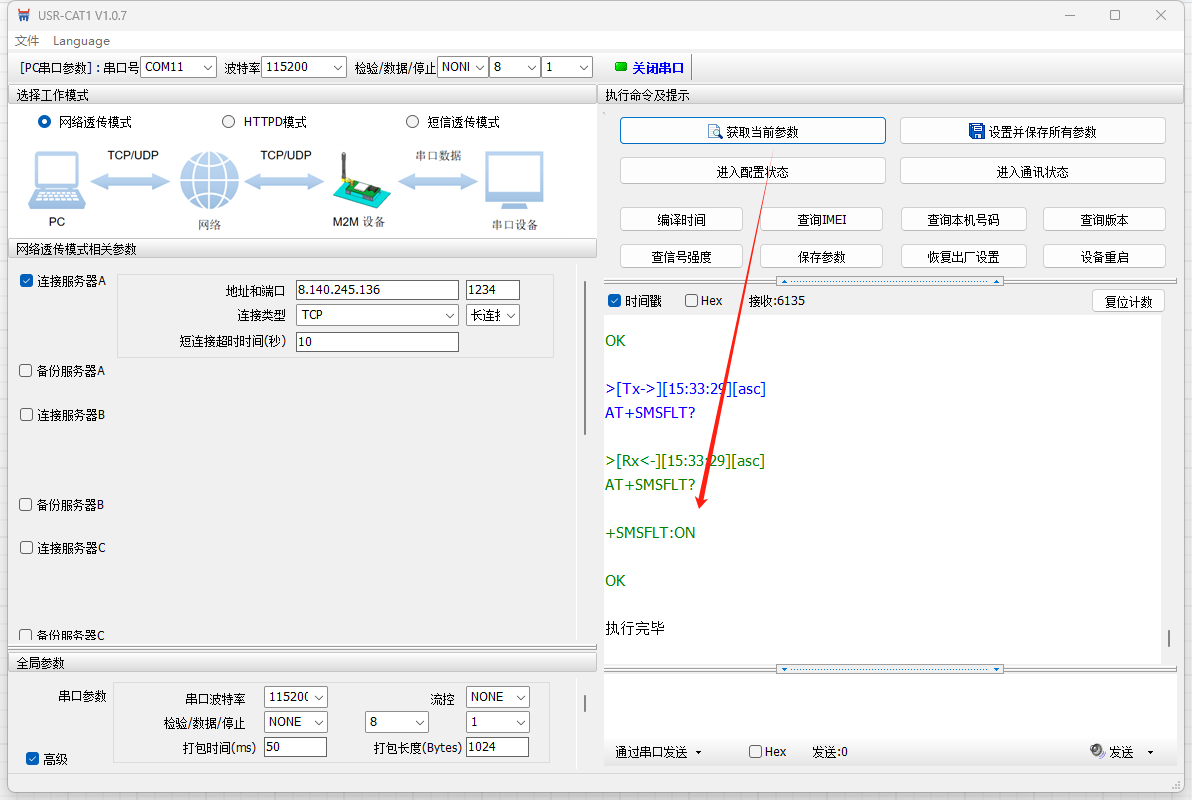

打开WH-GM5上位机软件,选择COM11,115200,NONE,8,1,打开串口

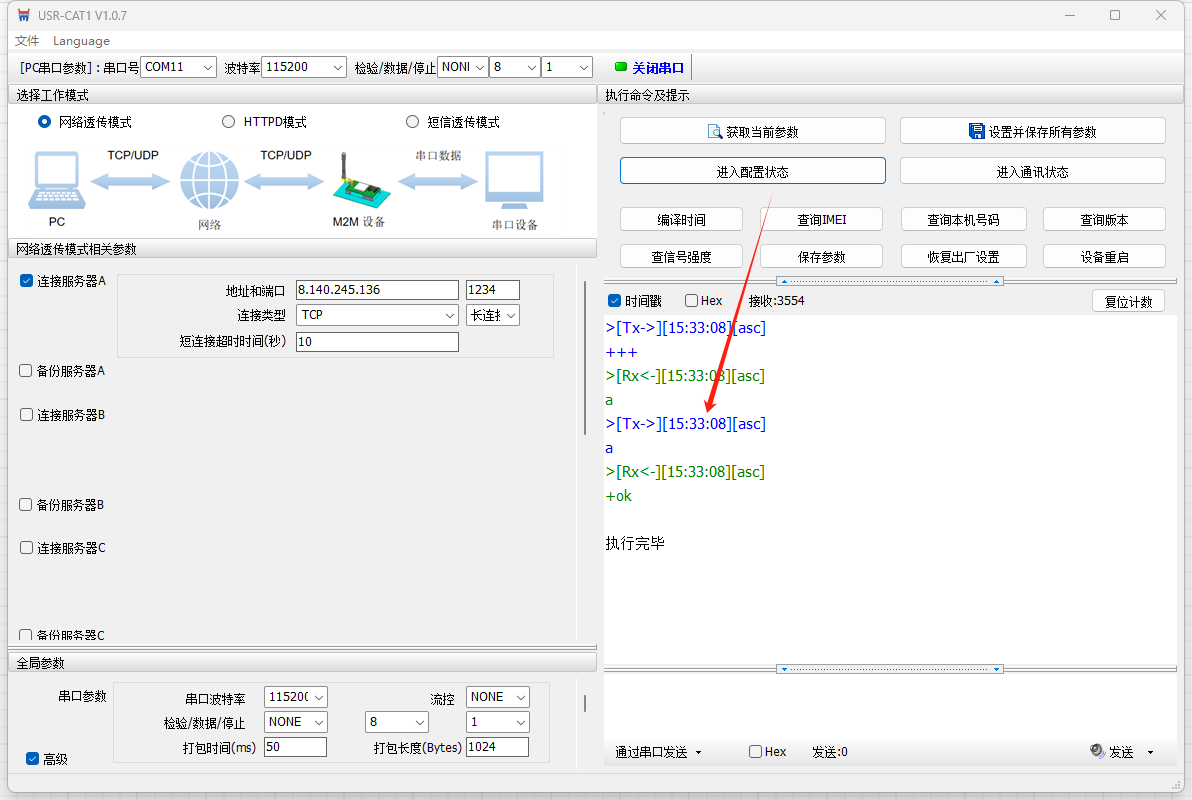

进入配置状态

获取当前参数

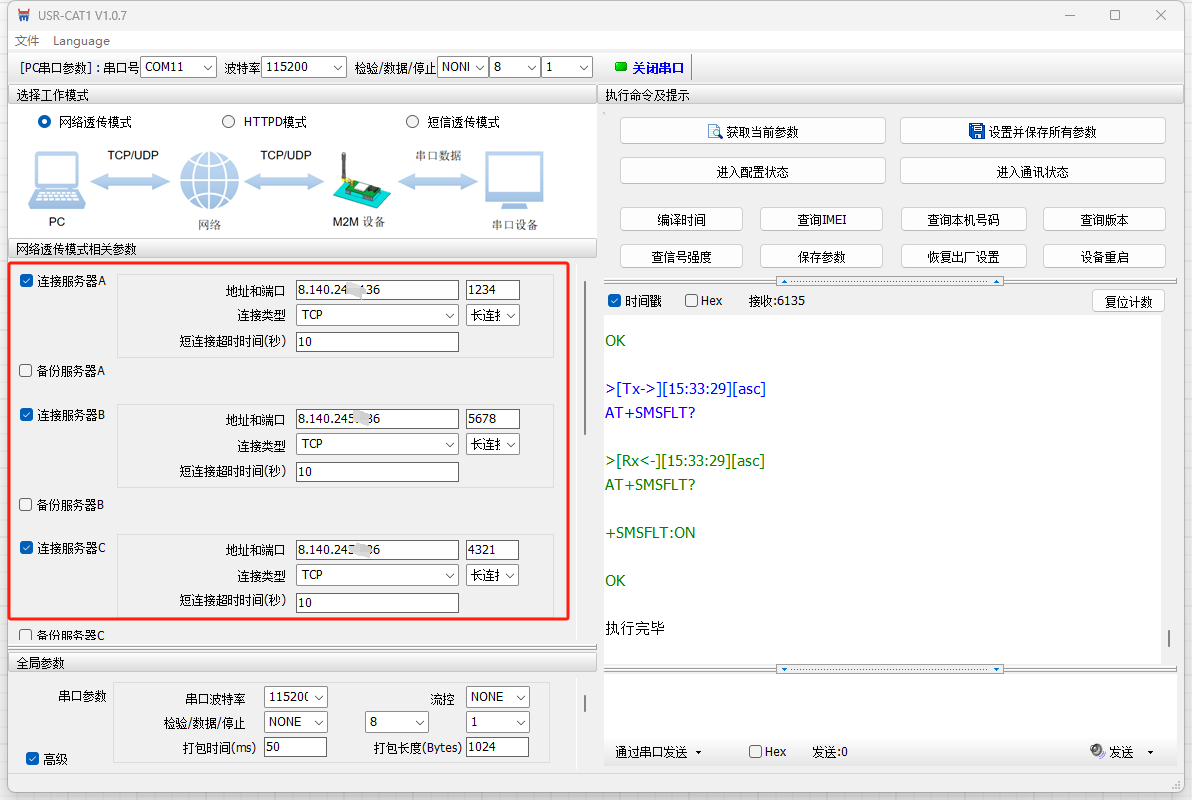

填入三个服务器的IP和端口信息

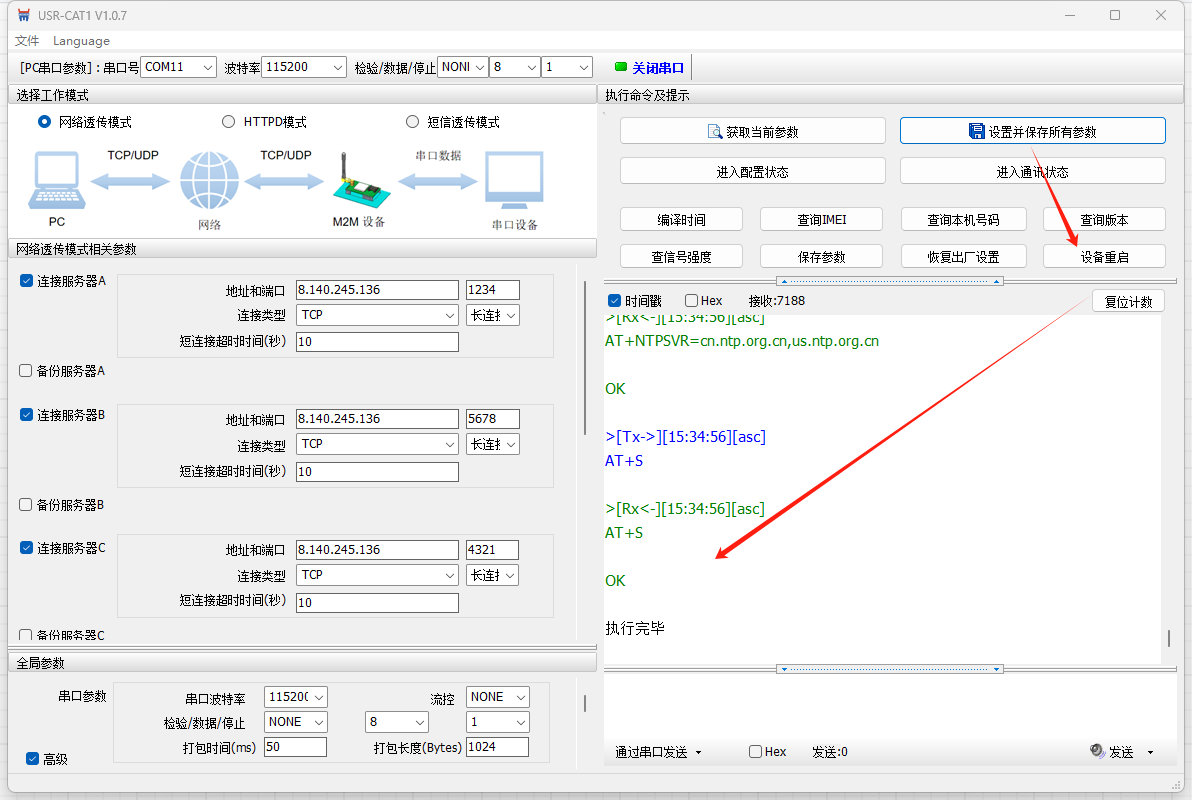

设置并保存所有参数,设备重启

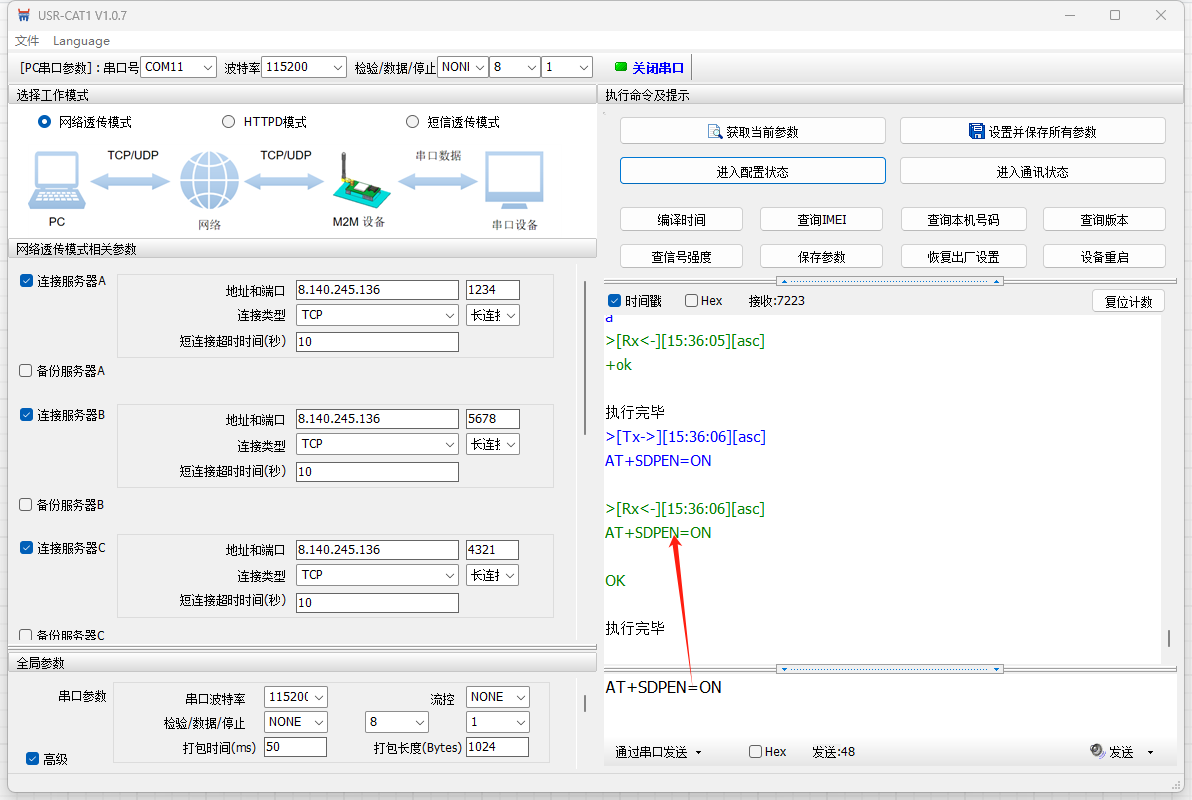

再次进入配置状态发送AT指令:AT+SDPEN=ON开启套接字分发功能

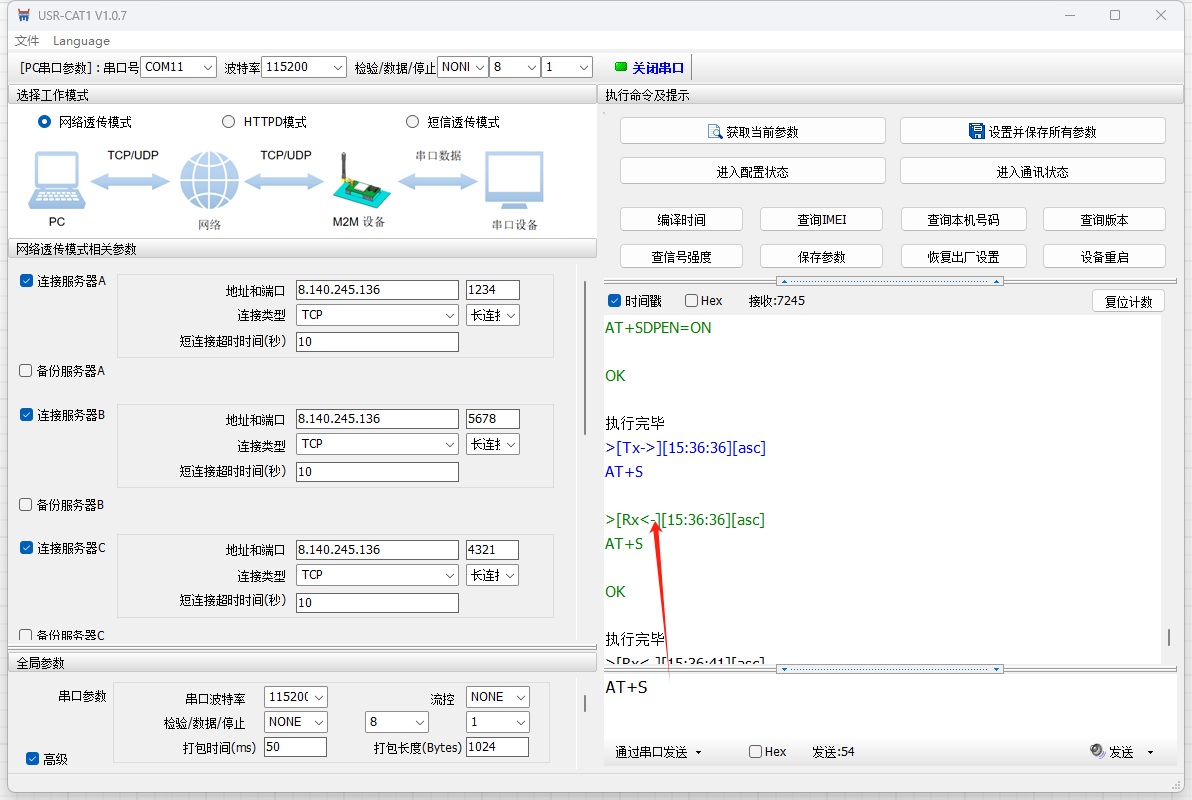

然后发送AT+S保存参数并重启设备。

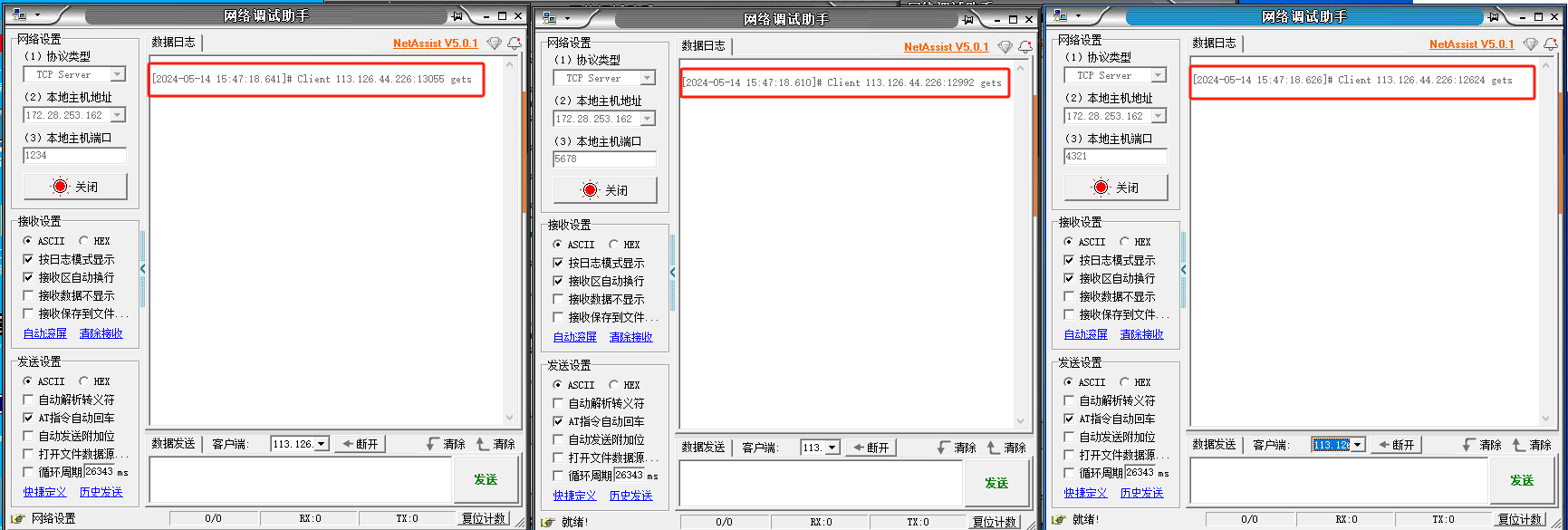

可以看到远程桌面上三个TCP SERVER有CLIENT 设备接入

四、功能调试

打开一个串口调试助手,进行套接字分发测试。

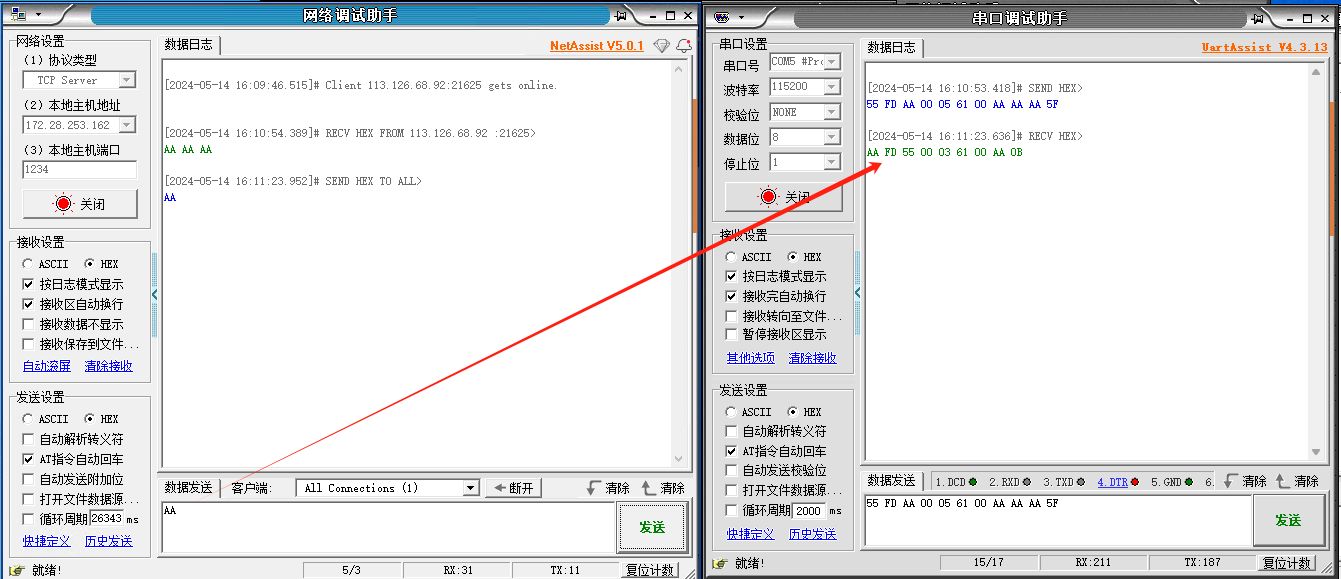

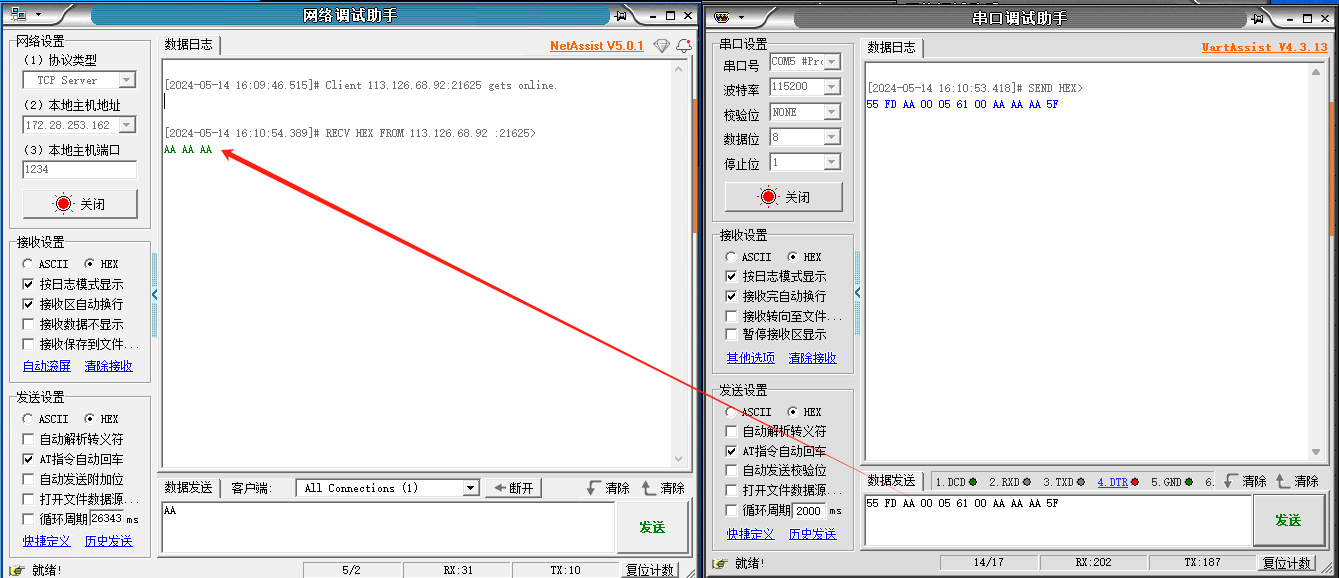

1、服务器A套接字分发测试

(1)串口向服务器发送数据:55 FD AA 00 05 61 00 AA AA AA 5F

服务器收到数据AA AA AA

(2)服务器向串口发送数据:AA

串口收到数据:AA FD 55 00 03 61 00 AA 0B

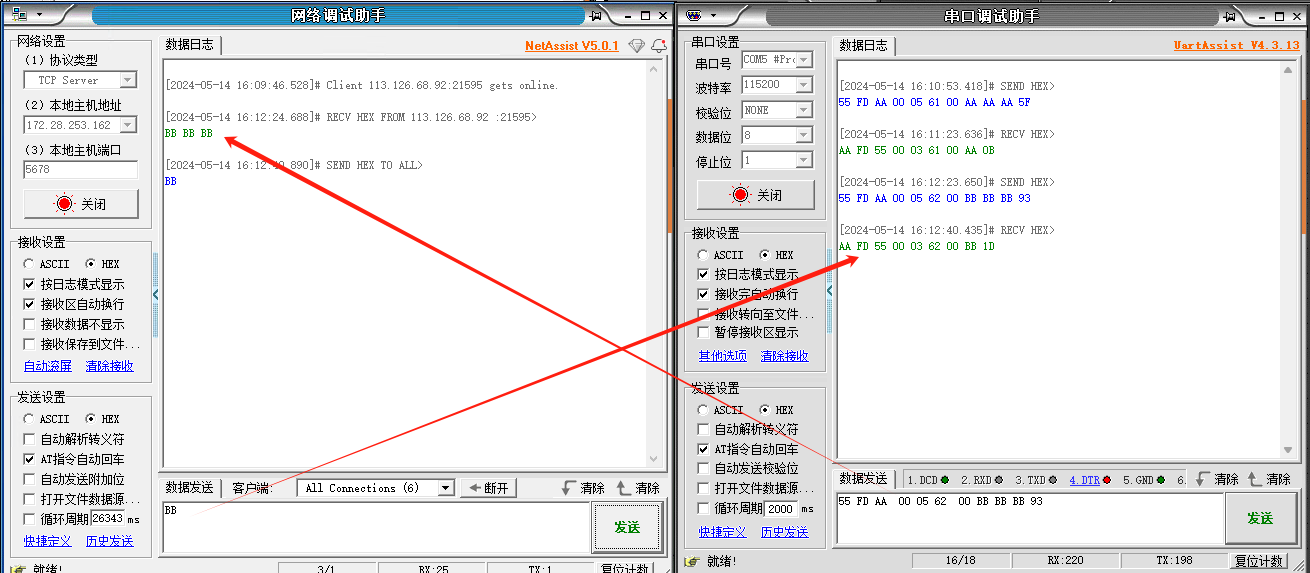

2、服务器B套接字分发测试

(1)串口向服务器发送数据:55 FD AA 00 05 62 00 BB BB BB 93

服务器收到数据:BB BB BB

(2) 服务器向串口发送数据:BB

串口收到数据:AA FD 55 00 03 62 00 BB 1D

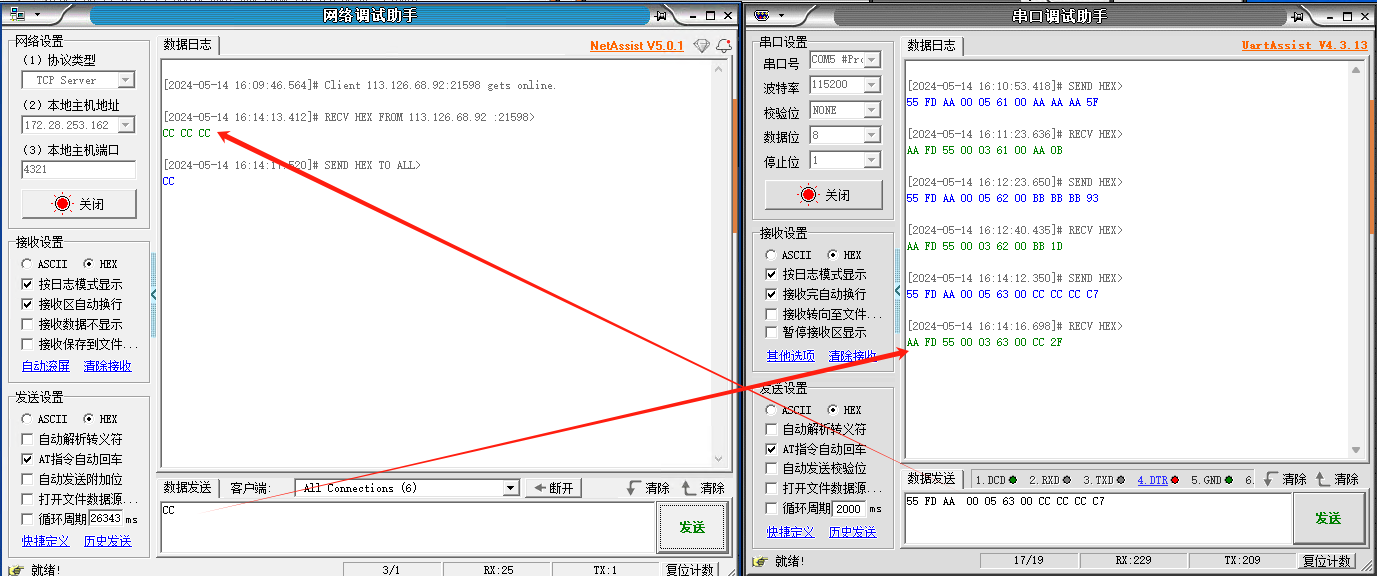

3、服务器C套接字分发测试

(1)串口向服务器发送数据:55 FD AA 00 05 63 00 CC CC CC C7

服务器收到数据:CC CC CC

(2)服务器向串口发送数据:CC

串口收到数据:AA FD 55 00 03 63 00 CC 2F

4、关闭套接字分发功能

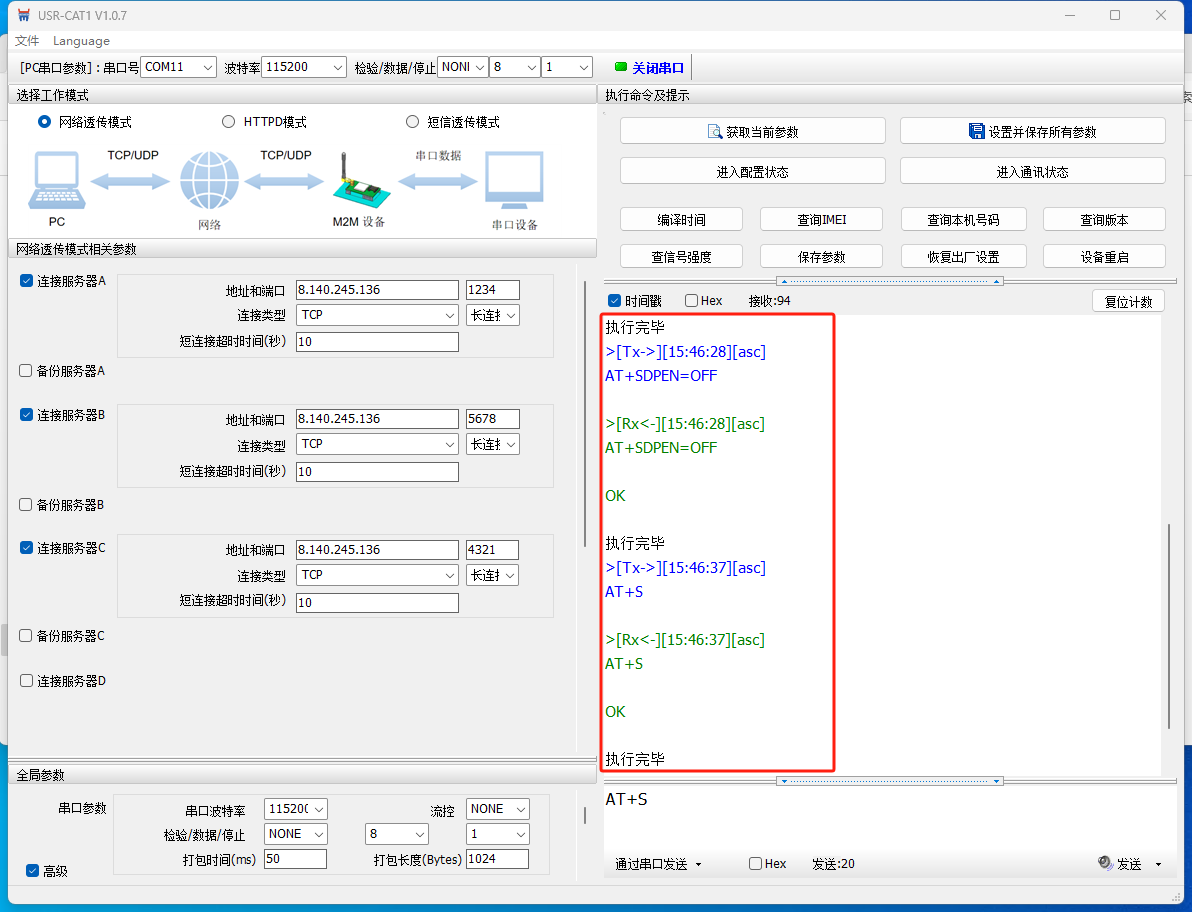

串口进入配置状态发送AT指令:AT+SDPEN=OFF 关闭套接字分发功能

然后发送AT+S保存参数并重启设备。




编写人:尹丛欣 编写日期:2024-06-04

审核人:尹丛欣 审核日期:2024-06-13

订正版本:V1.0 订正内容:初稿
