WH-G401TF 连接有人云(V6)和虚拟串口(V3)一对一透传示例
2024-06-13


一、资料下载

WH-G401tf 套接字分发协议说明书官网下载链接:https://www.usr.cn/Download/697.html

WH-G401tf 说明书官网下载链接:https://www.usr.cn/Download/992.html

WH-G401tf 硬件设计手册官网下载连接:https://www.usr.cn/Download/994.html

WH-G401tf AT指令集官网下载链接:https://www.usr.cn/Download/1002.html

WH-G401tf 设置软件官网下载链接:https://www.usr.cn/Download/939.html

调试助手软件官网下载链接:https://www.usr.cn/Download/27.html

FTP他升级说明书官网下载链接https://www.usr.cn/Download/696.html

二、硬件连接

1、所需物品

WH-Cat1-OpenEVK-G401TF表贴WH-G401TF-G产品 1台

12V电源适配器 1个

数据线 1条

笔记本电脑 1台

2、硬件连接

WH-Cat1-OpenEVK-G401TF开发板插上4G天线,插上SIM卡,将配件中带的数据线接入天线旁边的U口,另一端接到电脑的USB口上,然后产品接12V电源适配器上电。

电脑打开设置软件

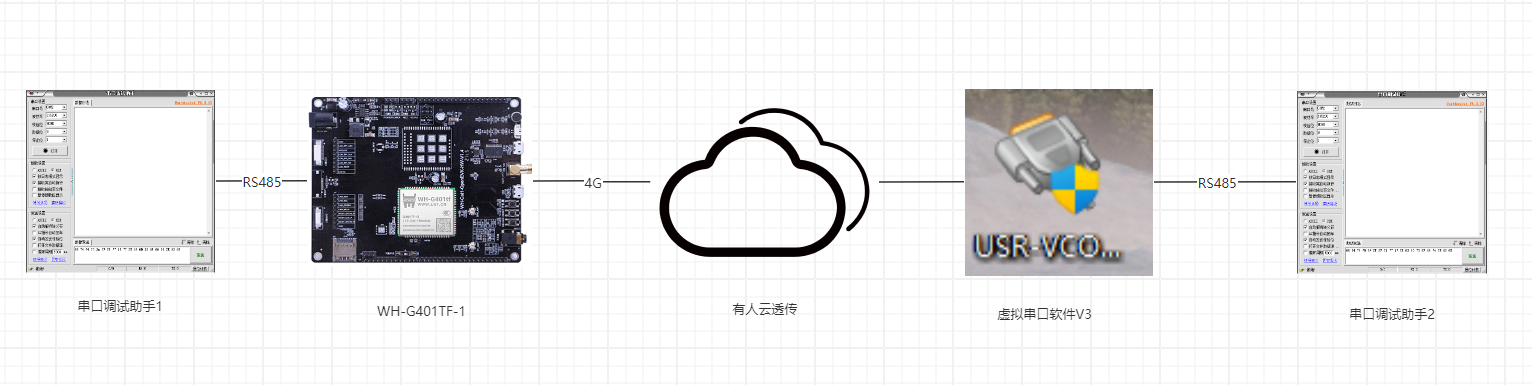

附图:

三、产品参数设置

1、WH-G401tf对接有人云参数设置

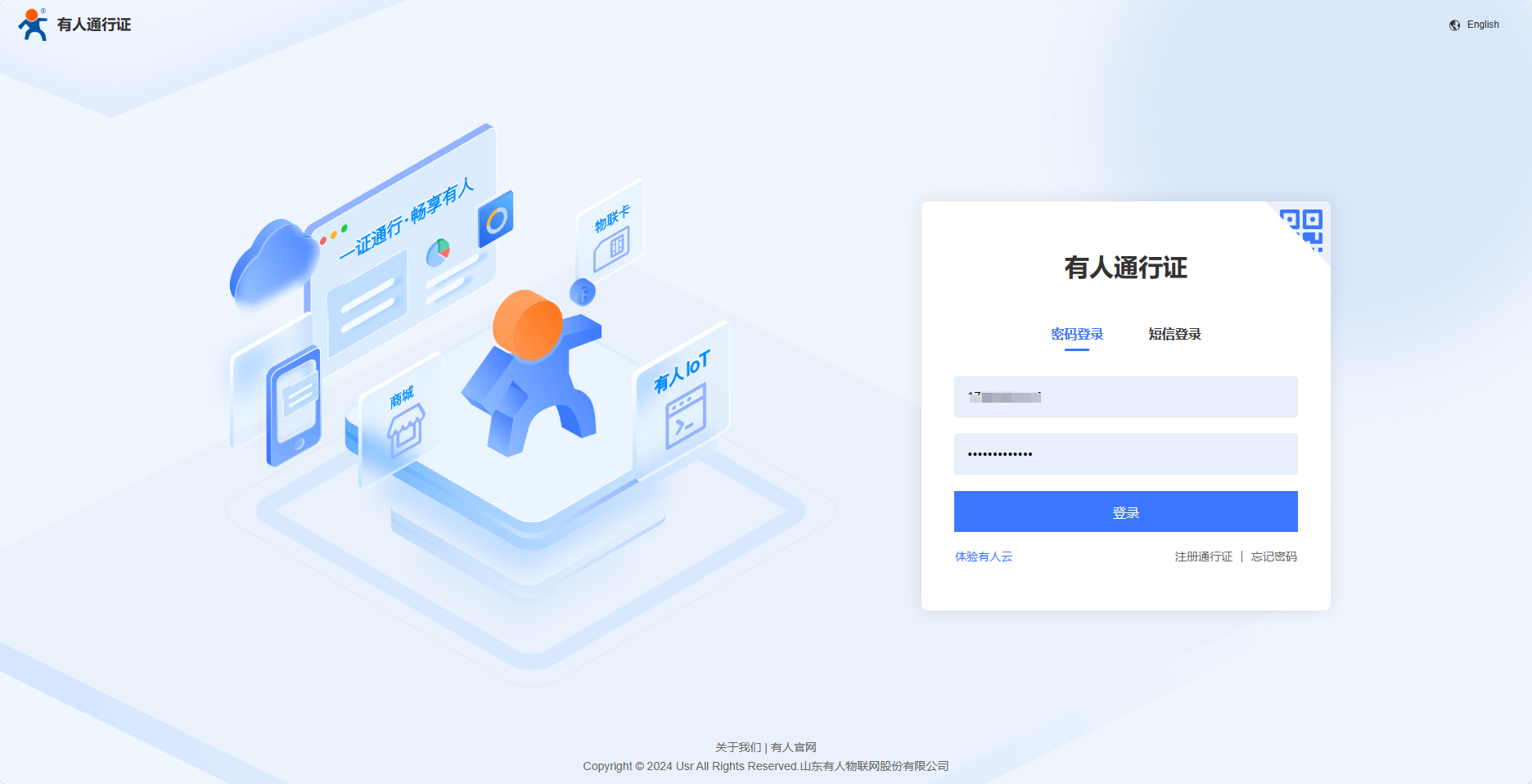

登录有人云平台:https://account.usr.cn/#/login?type=mp_scada&logout=1

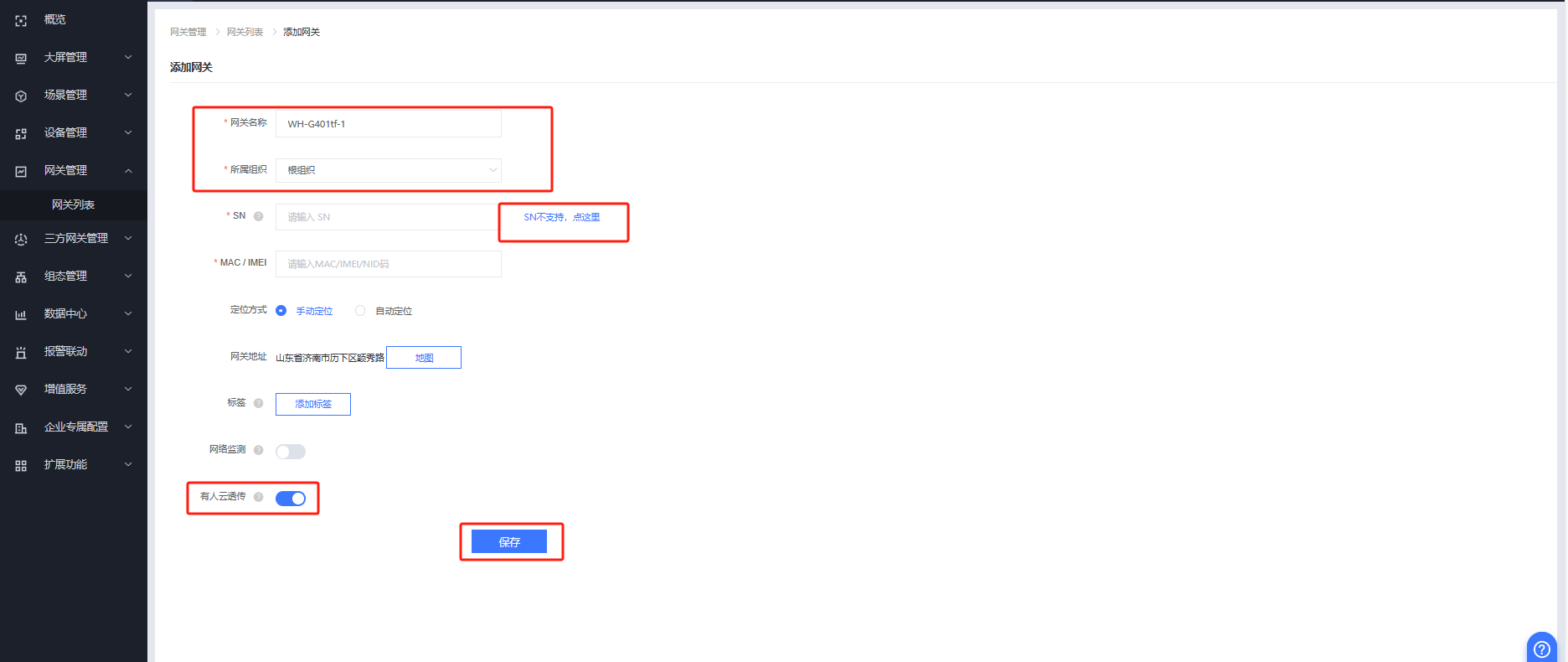

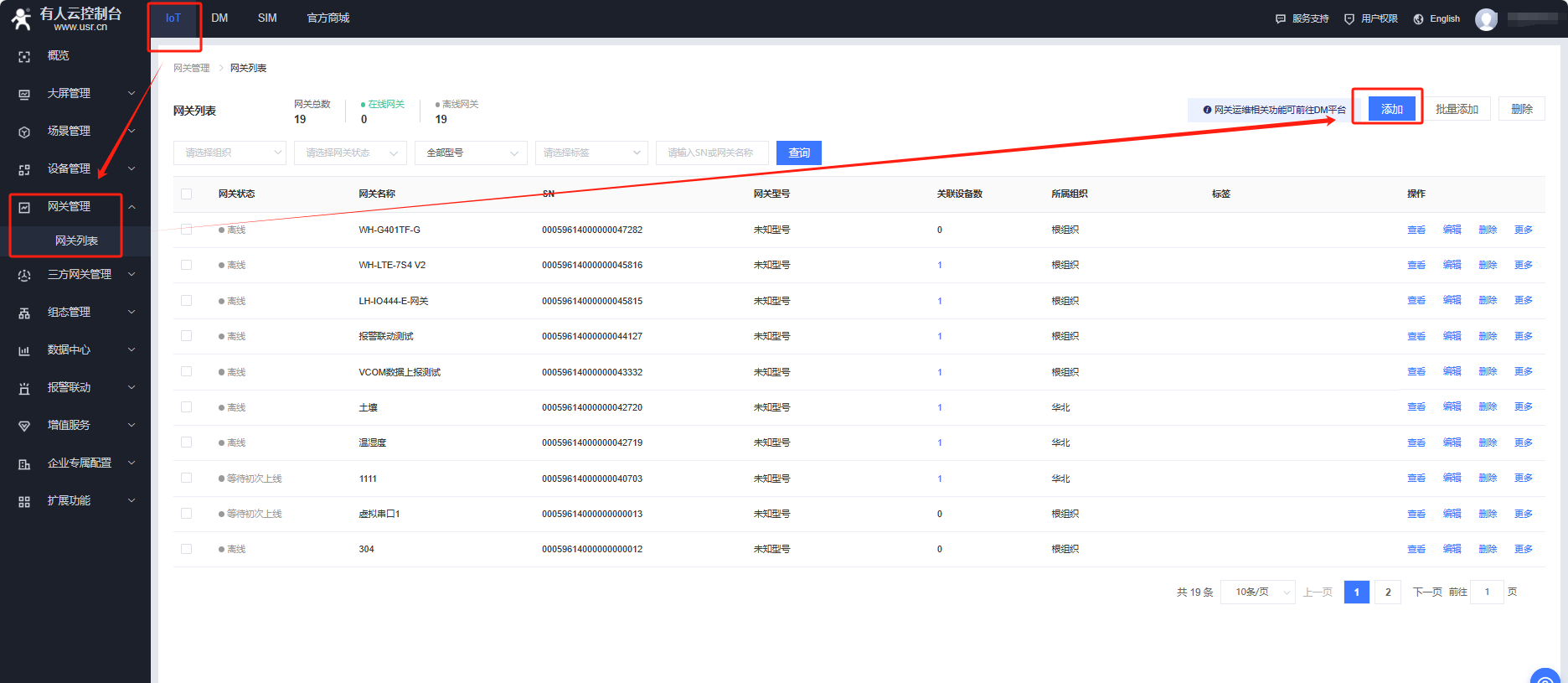

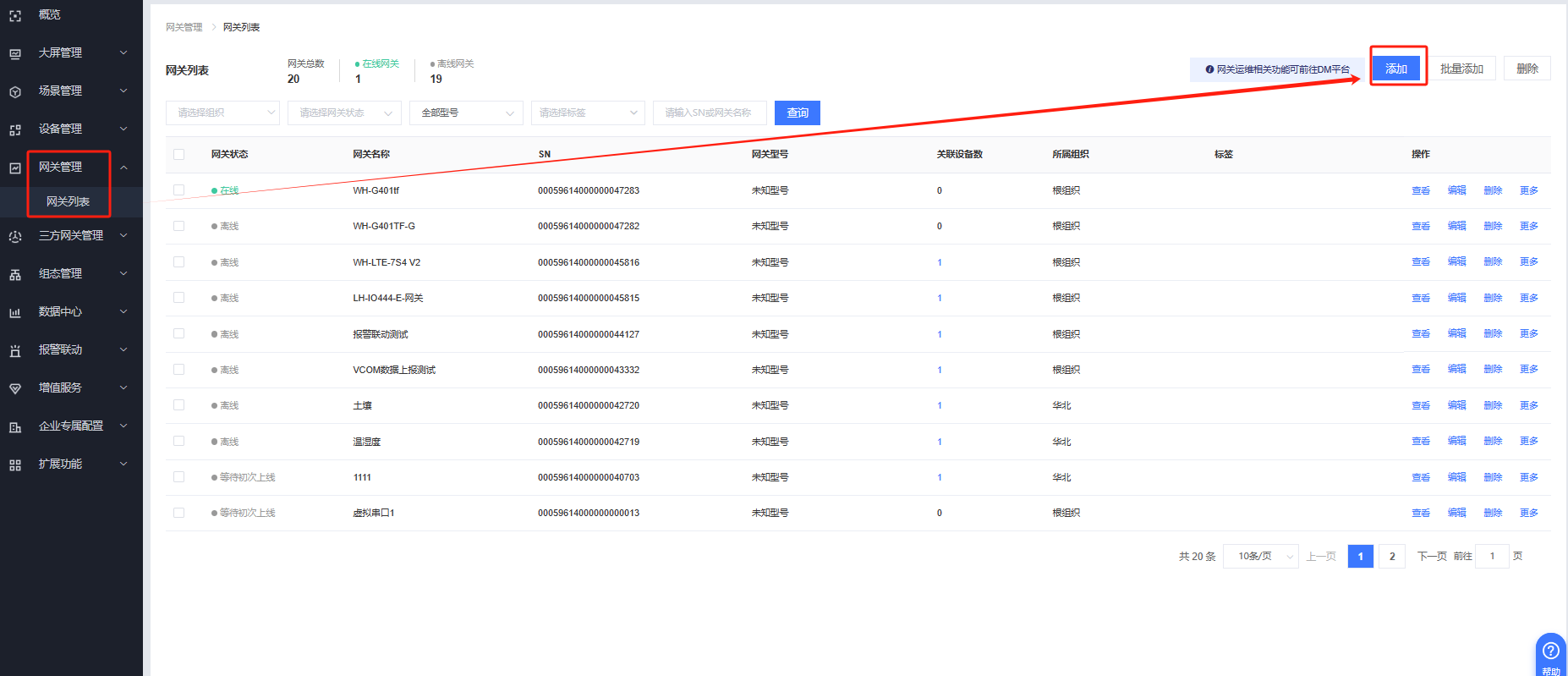

有人云IOT---网关管理---网关列表---添加

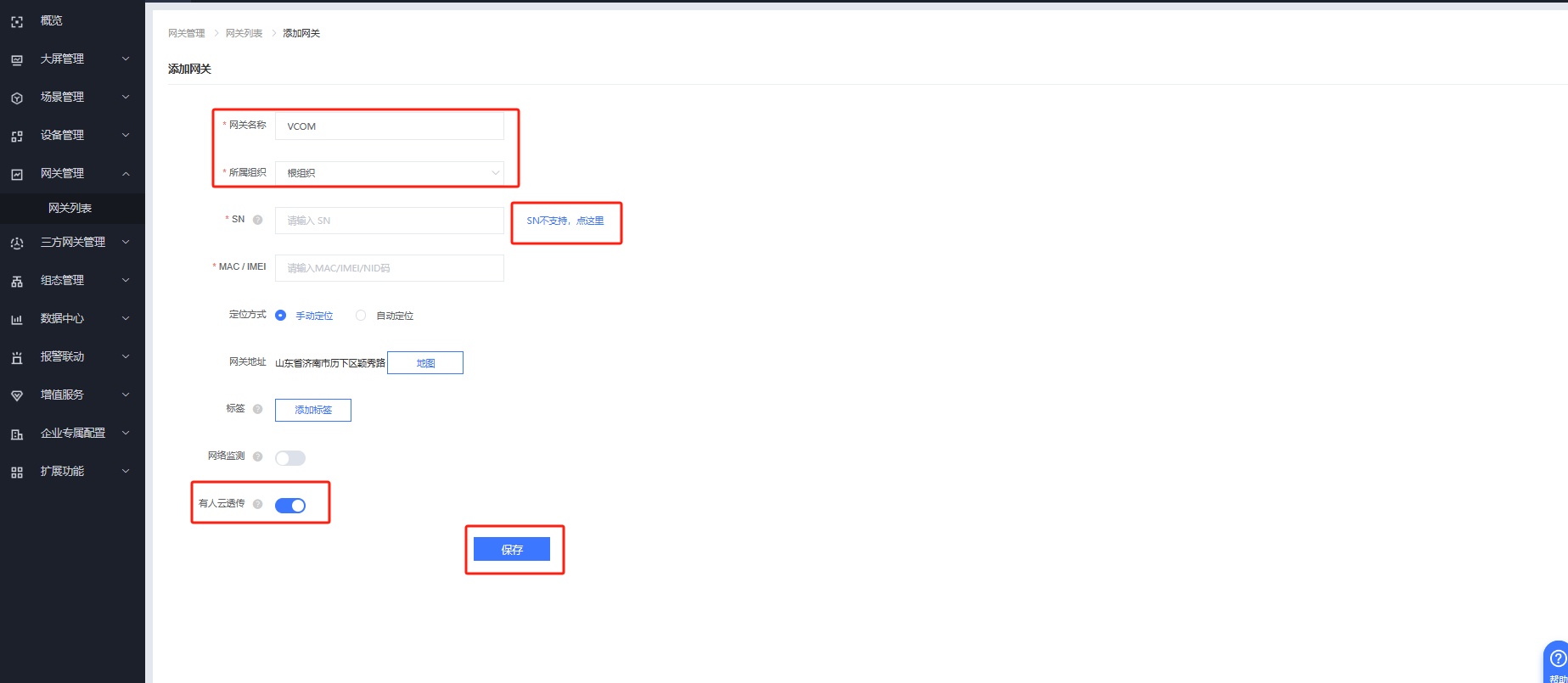

网关名称:WH-G401tf

所属组织:根组织

选择“SN不支持,点这里”

开启有人云数据透传,点击保存

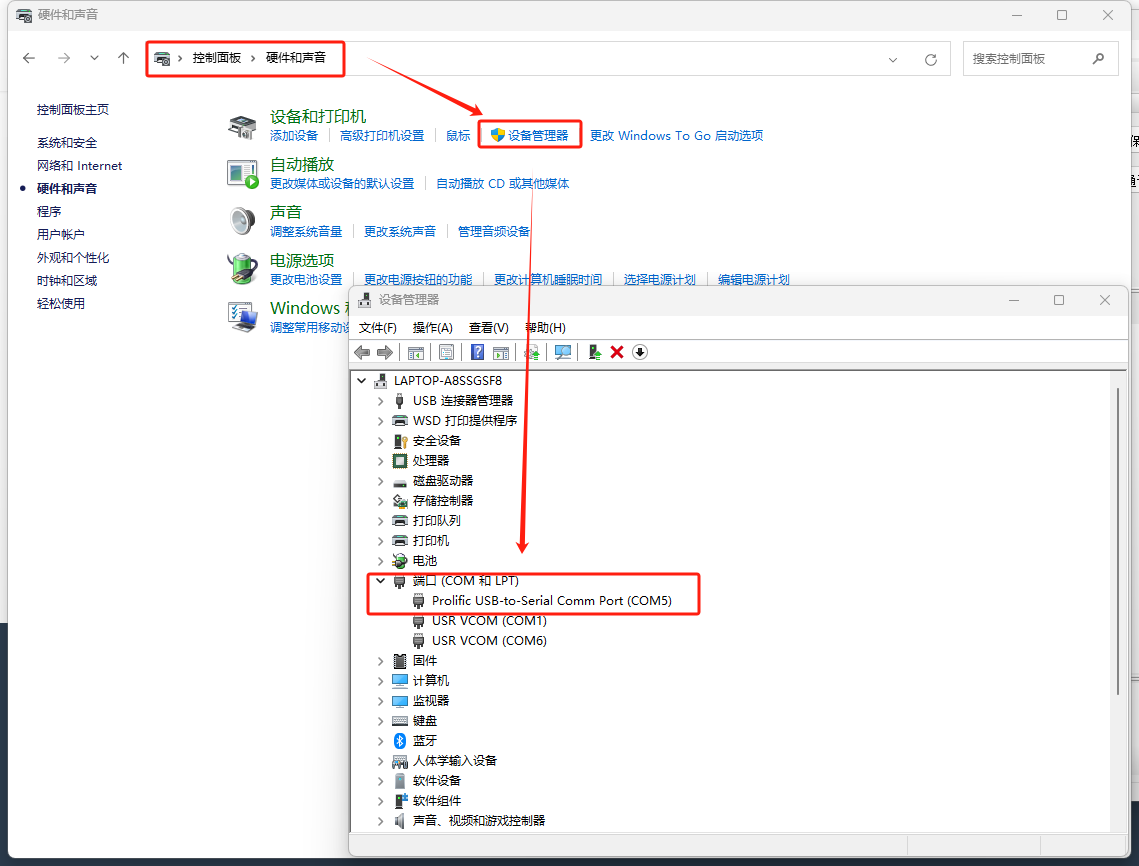

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT,确认转换器的COM口为COM5。

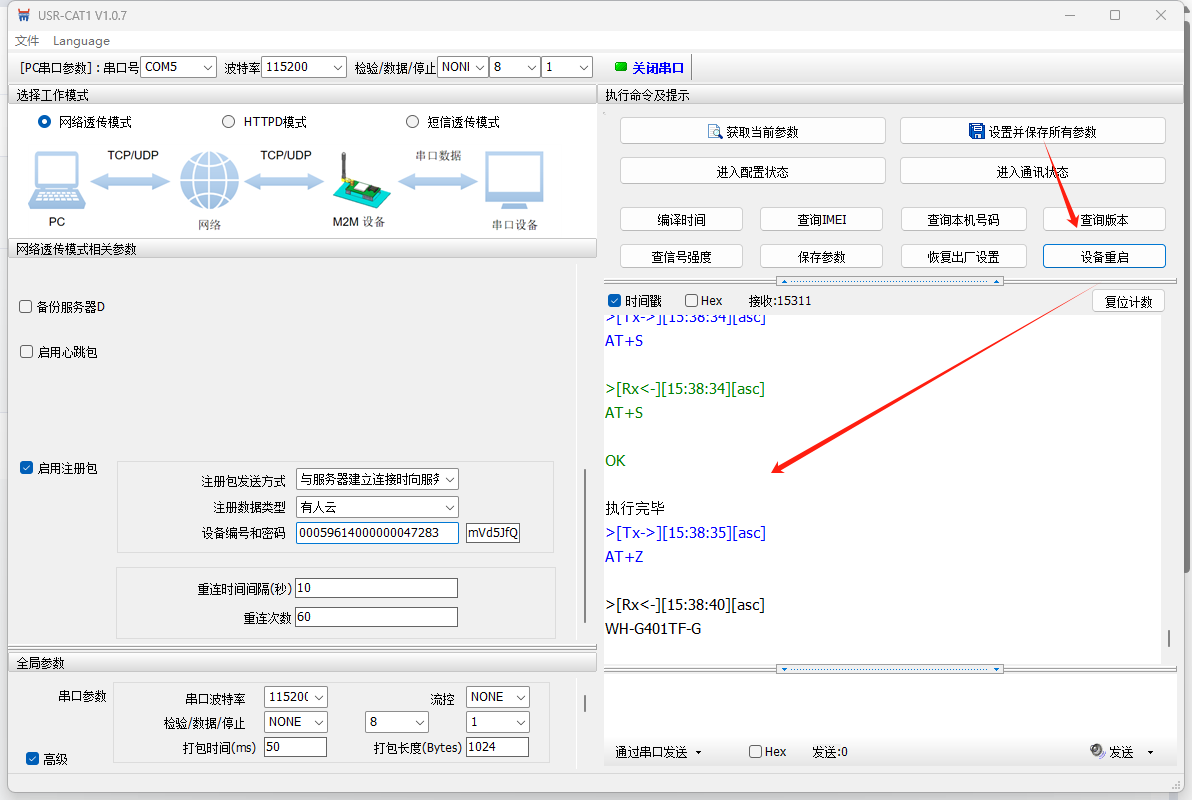

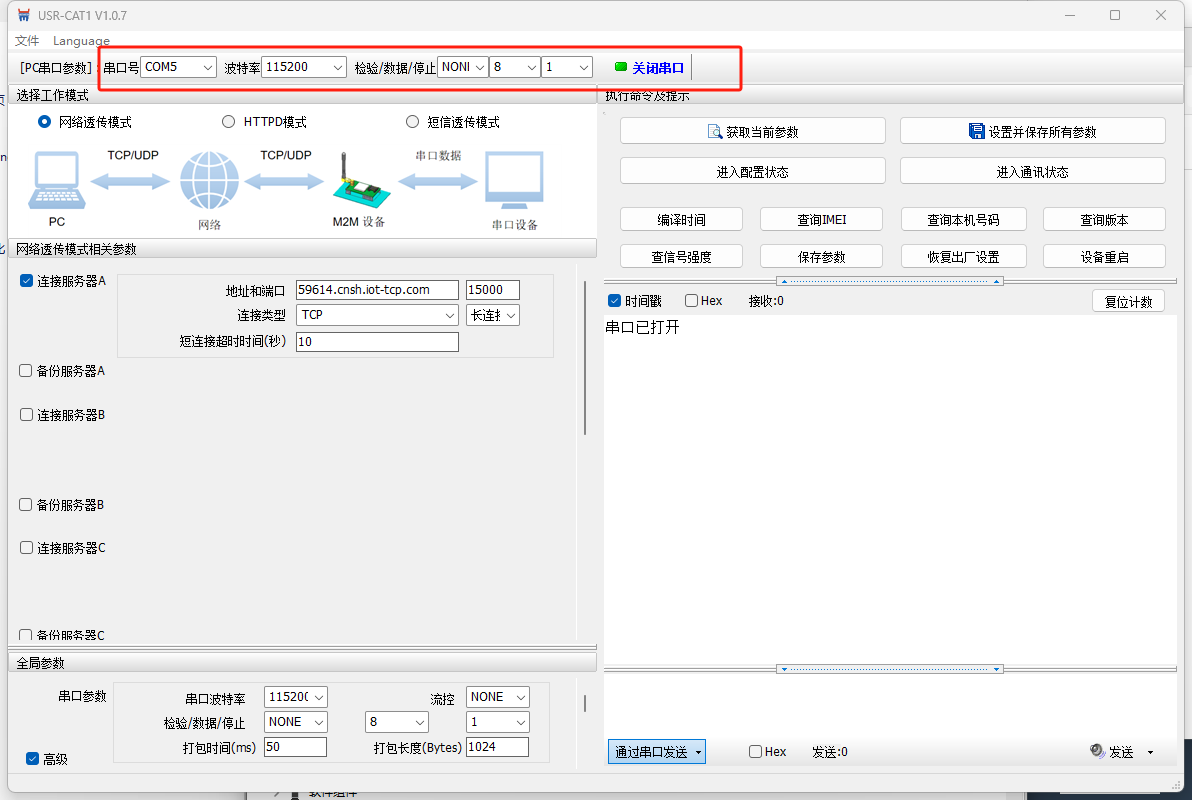

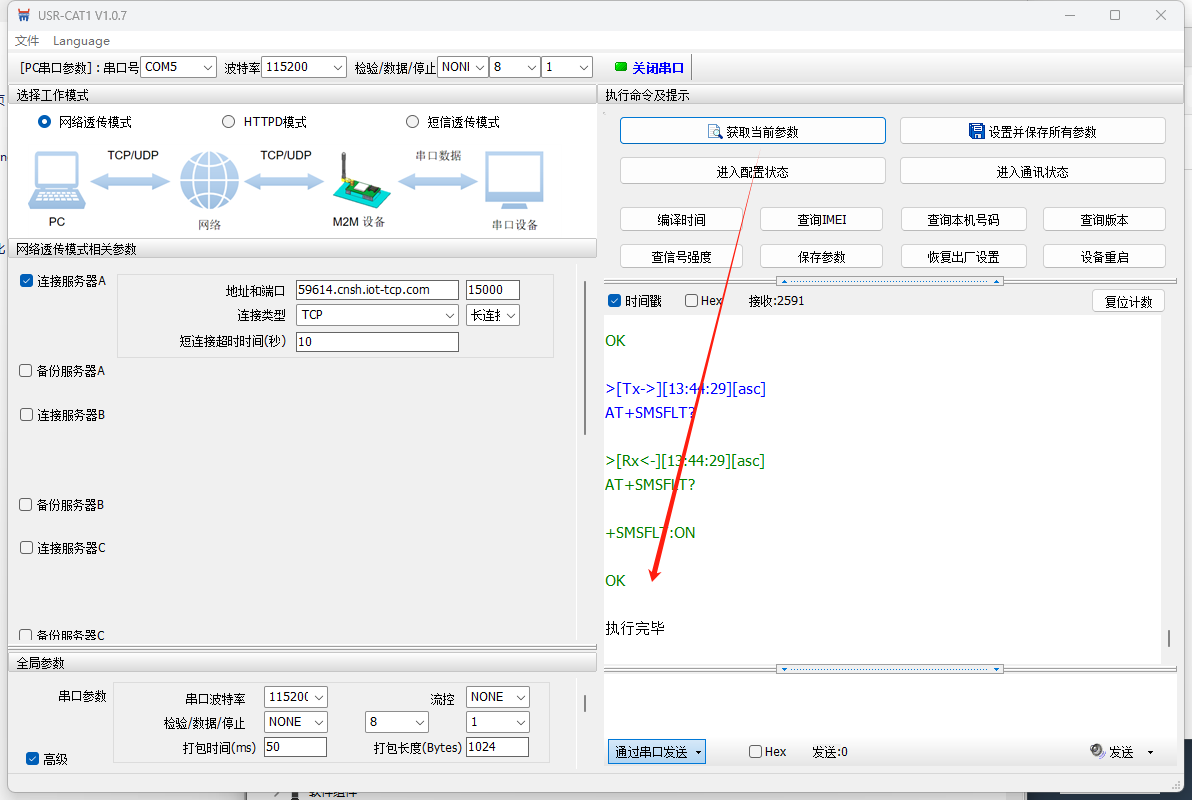

打开WH-G401TF的上位机软件,选择COM5,115200,NONE 8 1,点击打开串口。

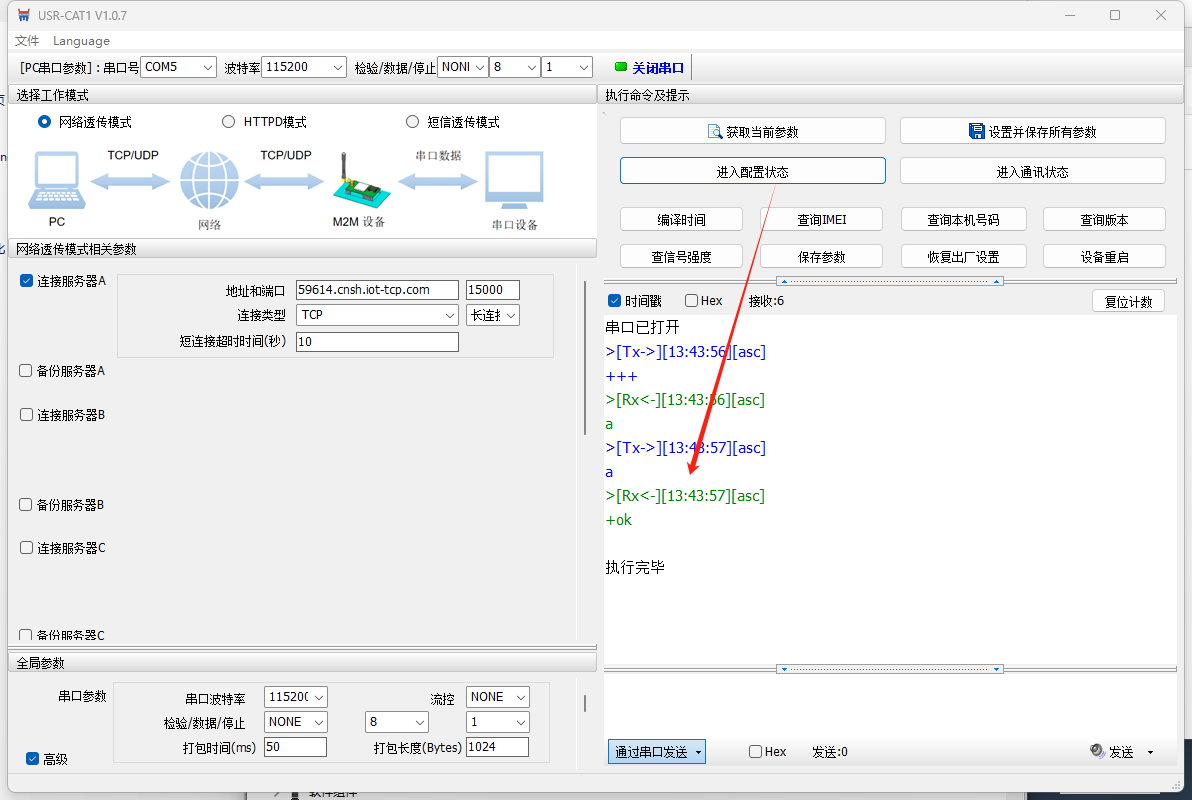

进入配置状态

获取当前参数

填入有人云分配的地址地址和端口号

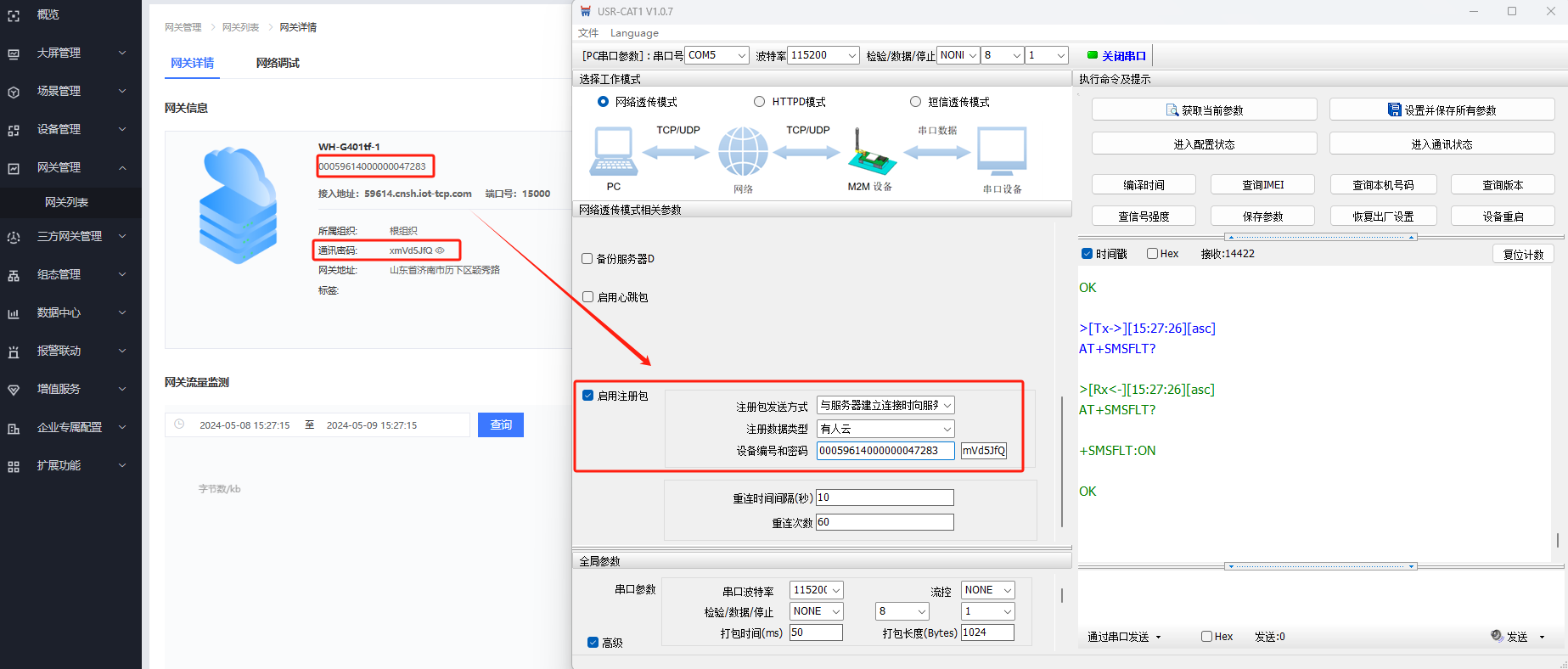

开启注册包,选择有人云,填入有人云分配的接入ID和密码

设置并保存所有参数,设备重启

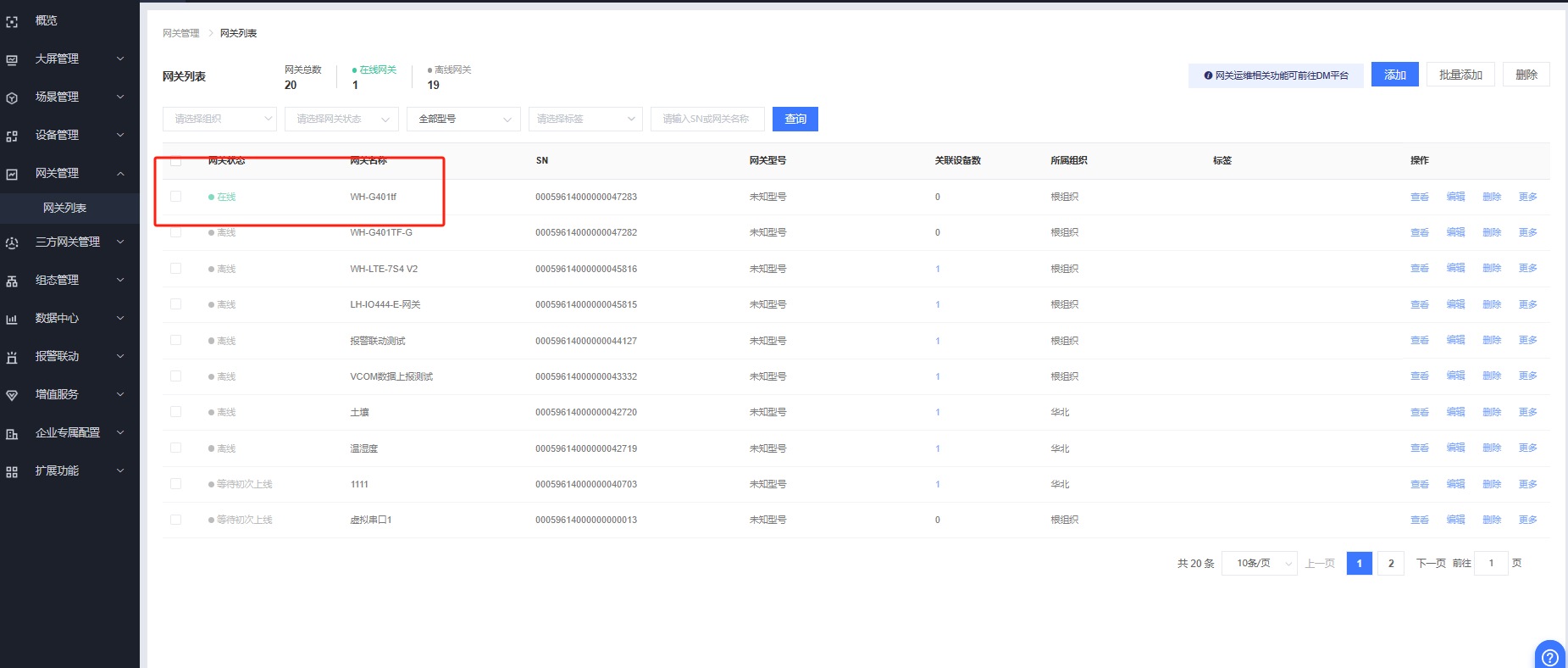

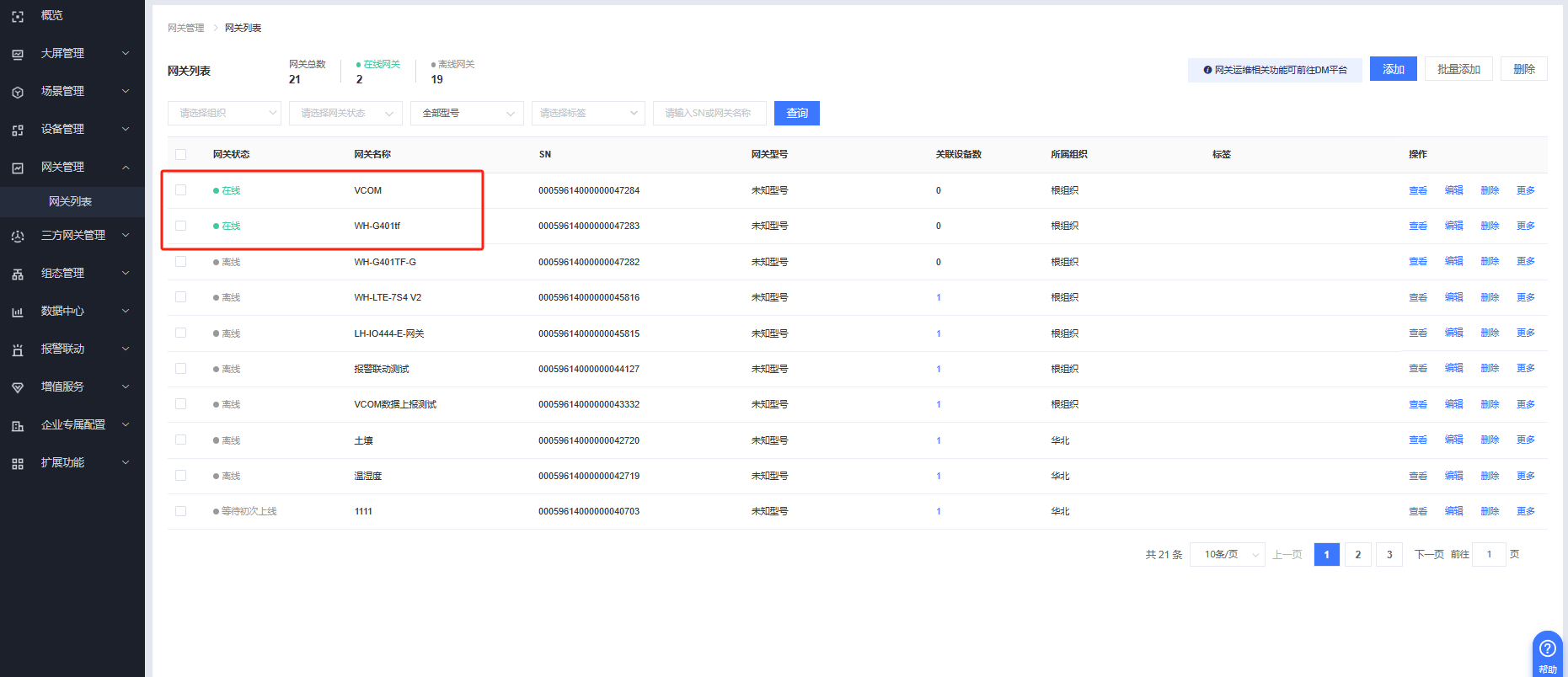

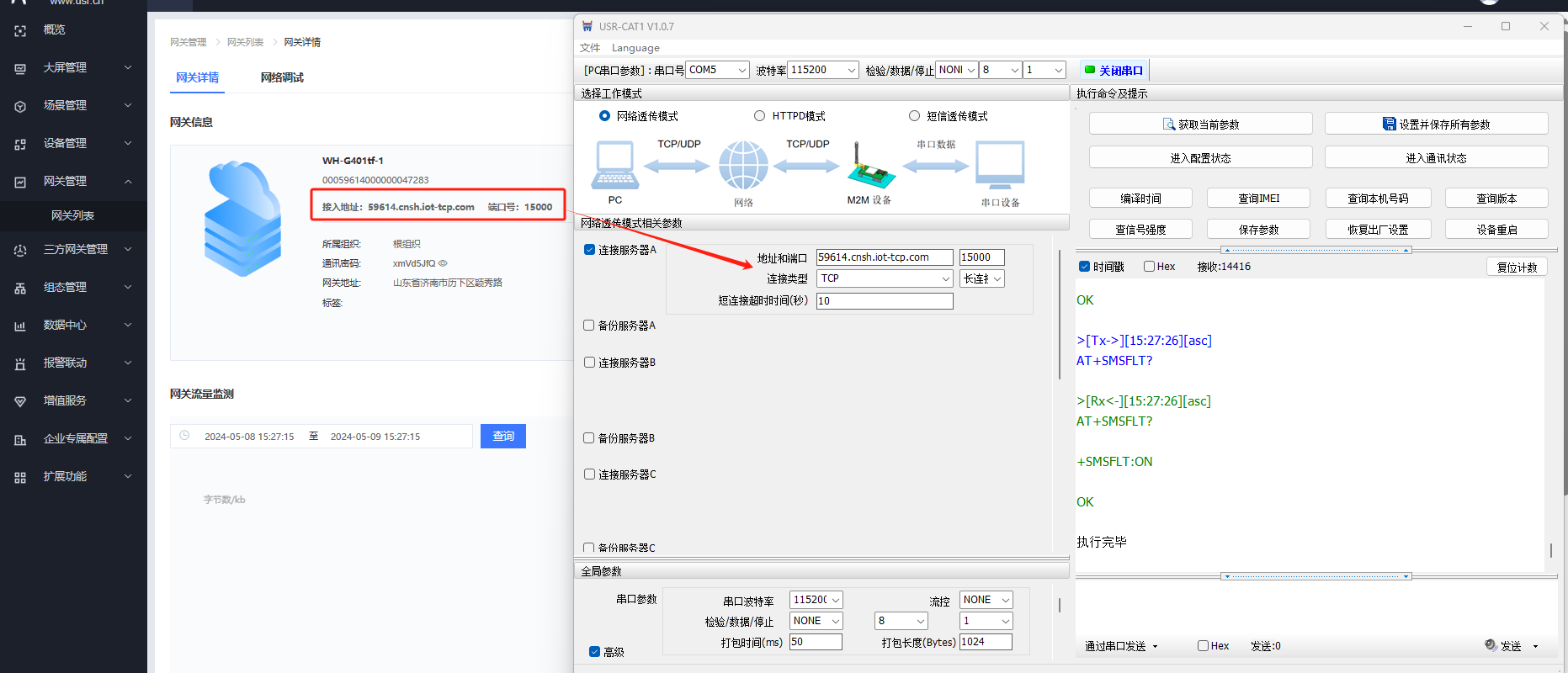

等待一会即可看到设备上线。

2、虚拟串口V3软件对接有人云

有人云IOT---网关管理---网关列表---添加

网关名称:VCOM

所属组织:根组织

选择“SN不支持,点这里”

开启有人云数据透传,点击保存

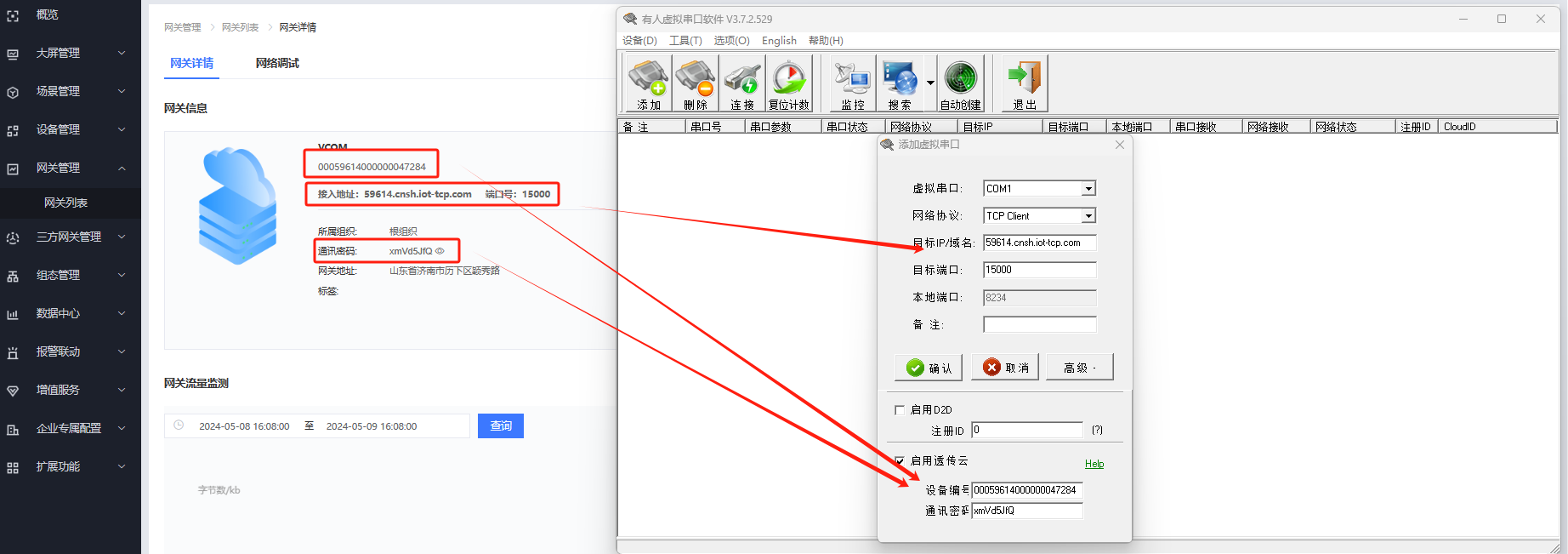

打开虚拟串口V3软件,创建虚拟串口

选择COM2

工作模式选择TCP CLIENT,填入有人云分配的接入地址和端口号

点击高级选项启用透传云,填入有人云分配的接入ID和密码

点击确认即可看到虚拟串口在有人云上线。

3、有人云透传策略参数设置

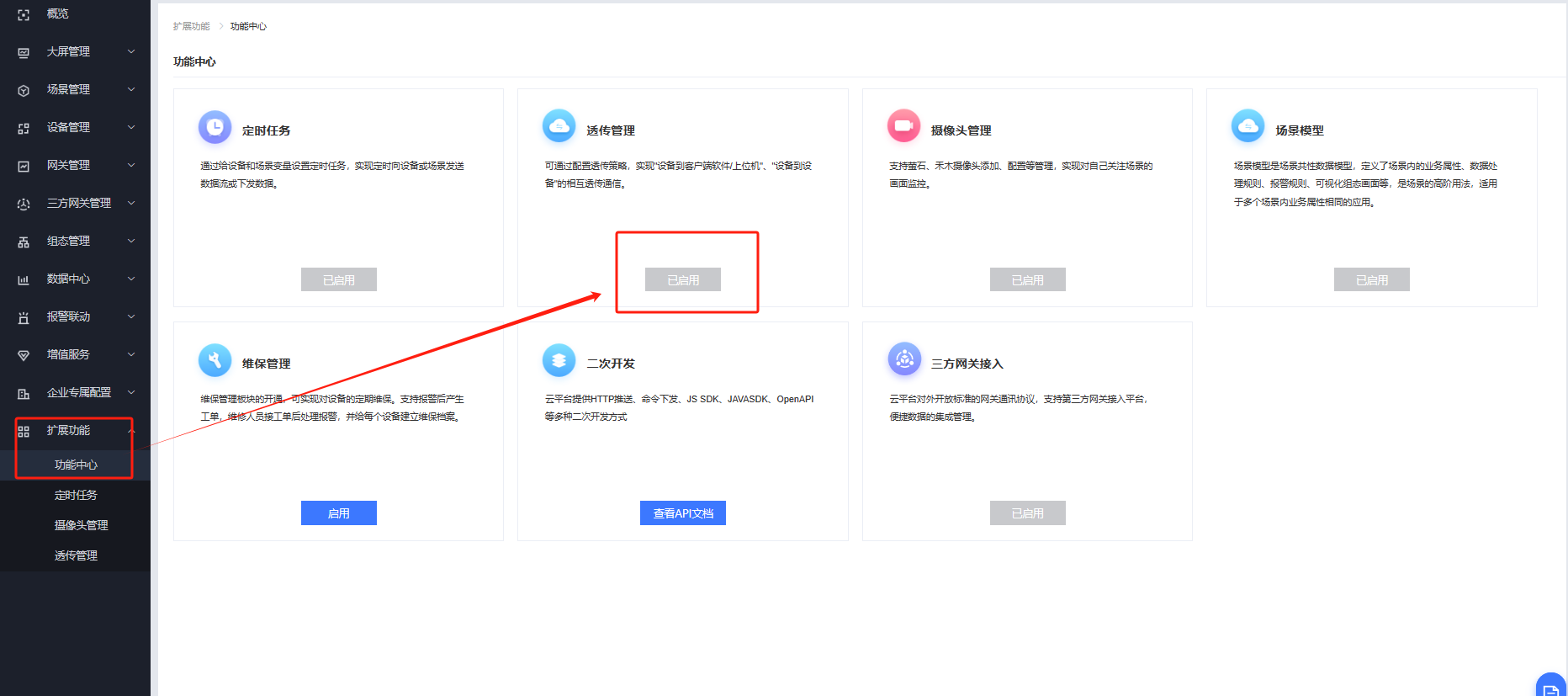

有人云IOT平台---扩展功能---功能中心---启用透传管理

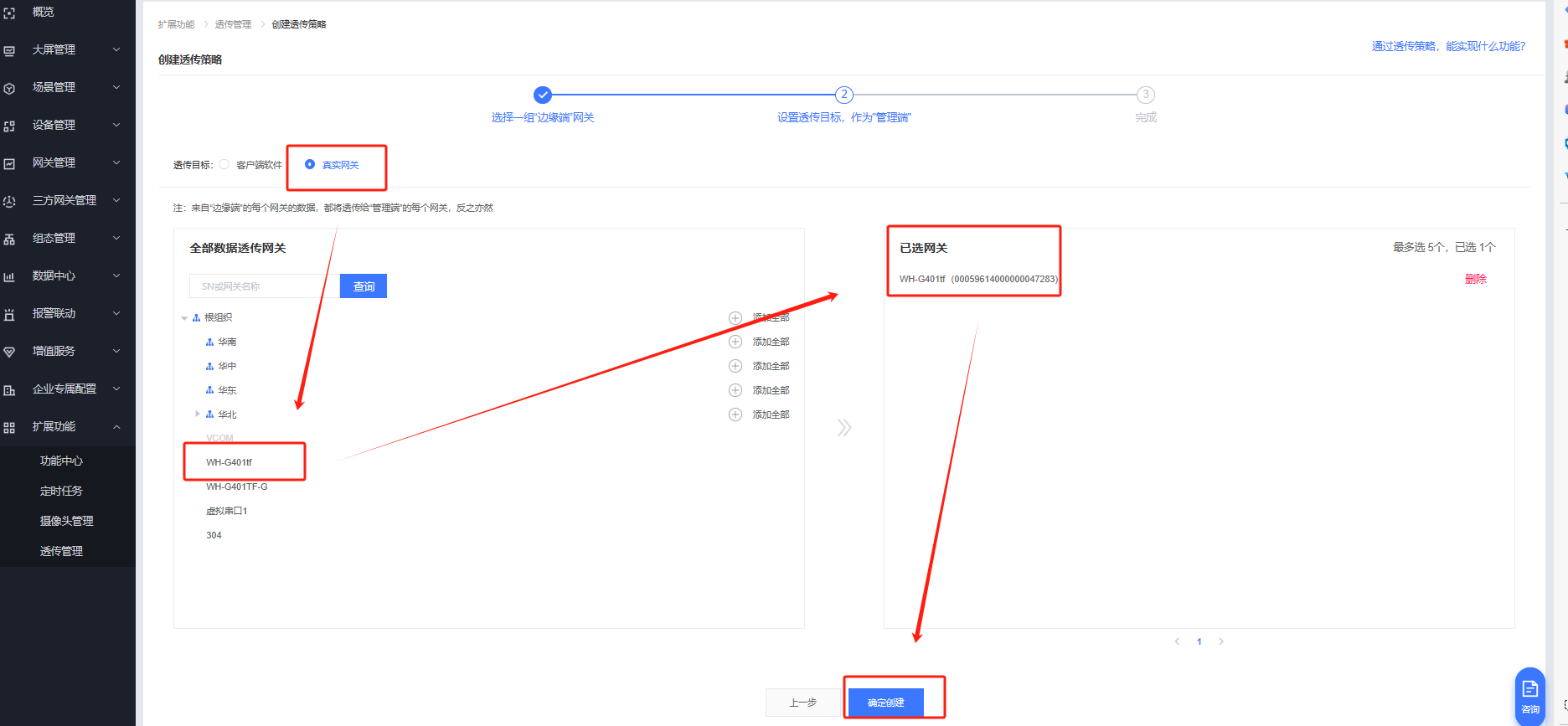

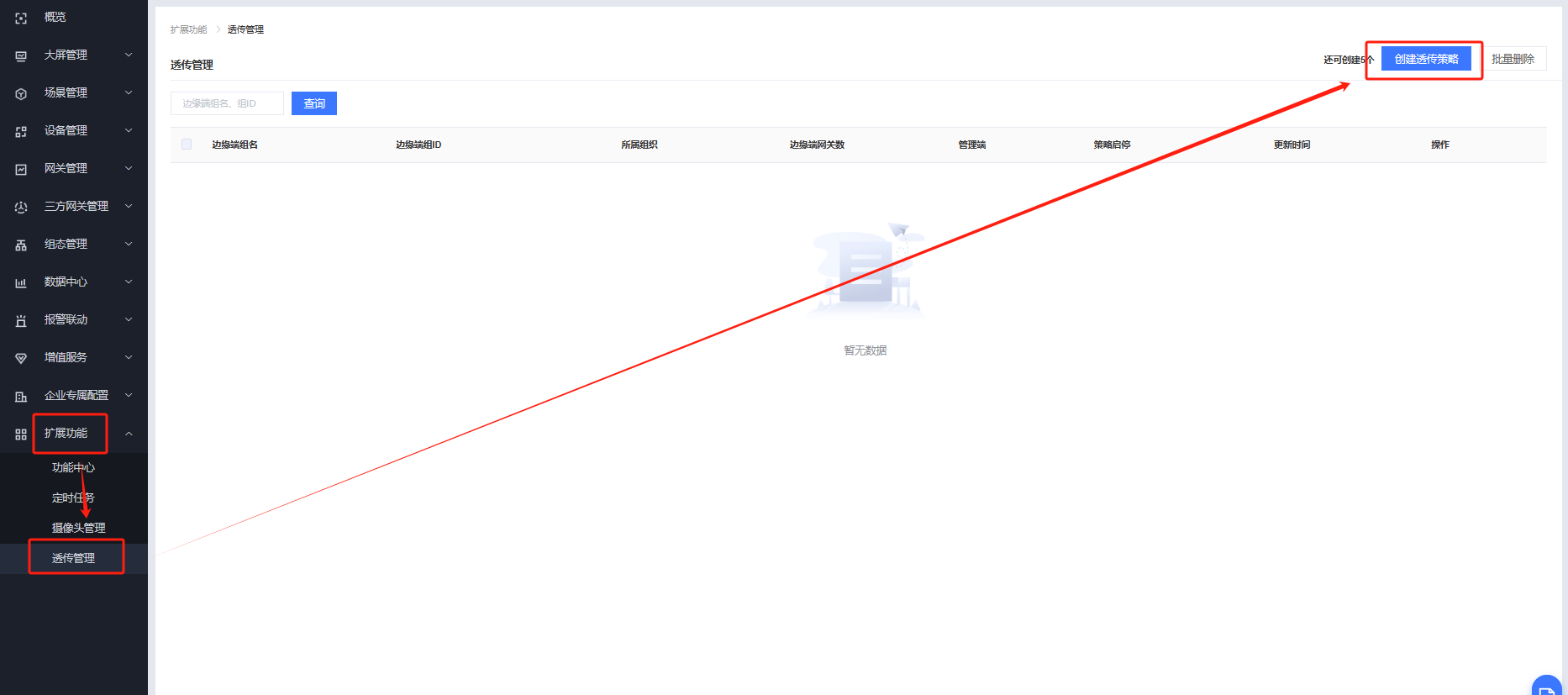

扩展功能---透传管理---创建透传策略

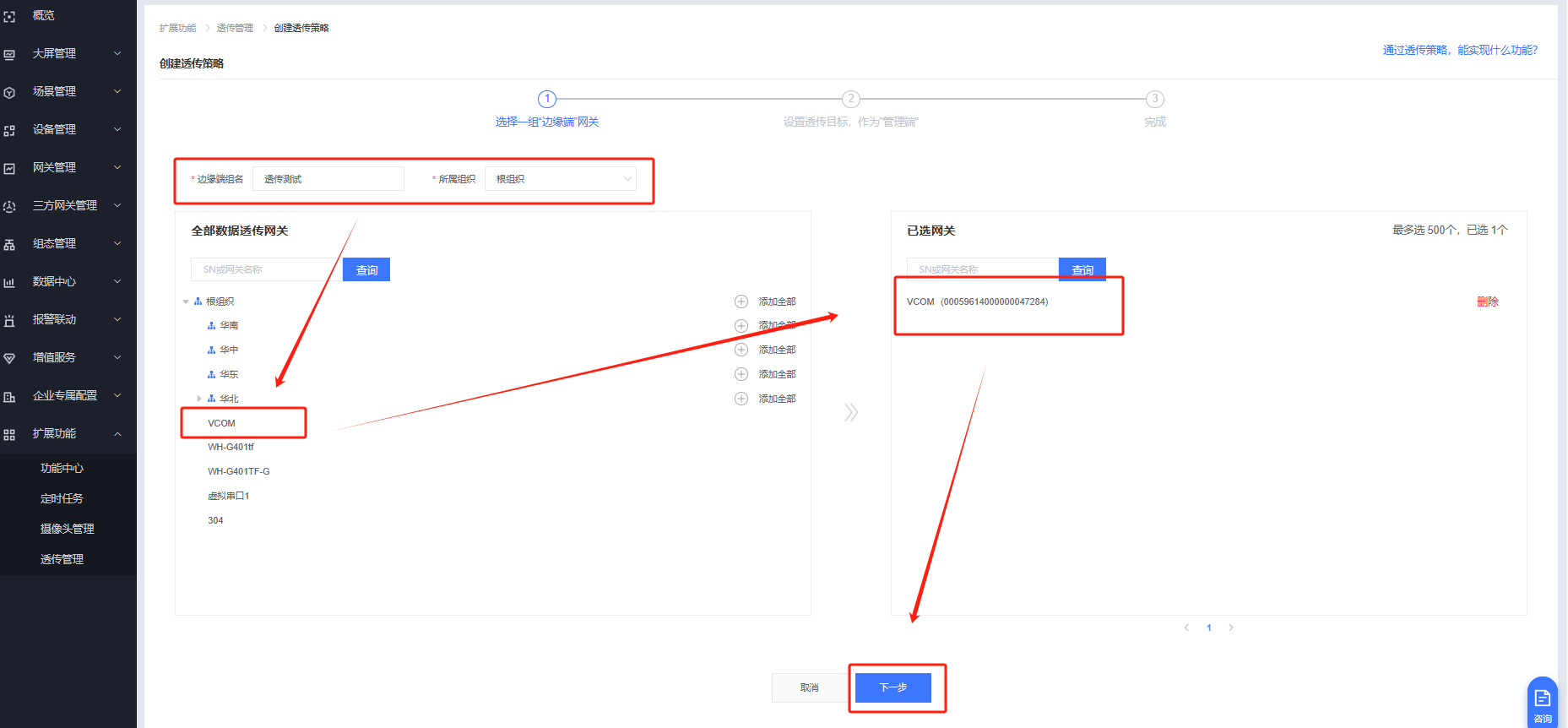

边缘端组名为透传测试,所属组织根组织,选择VCOM,下一步

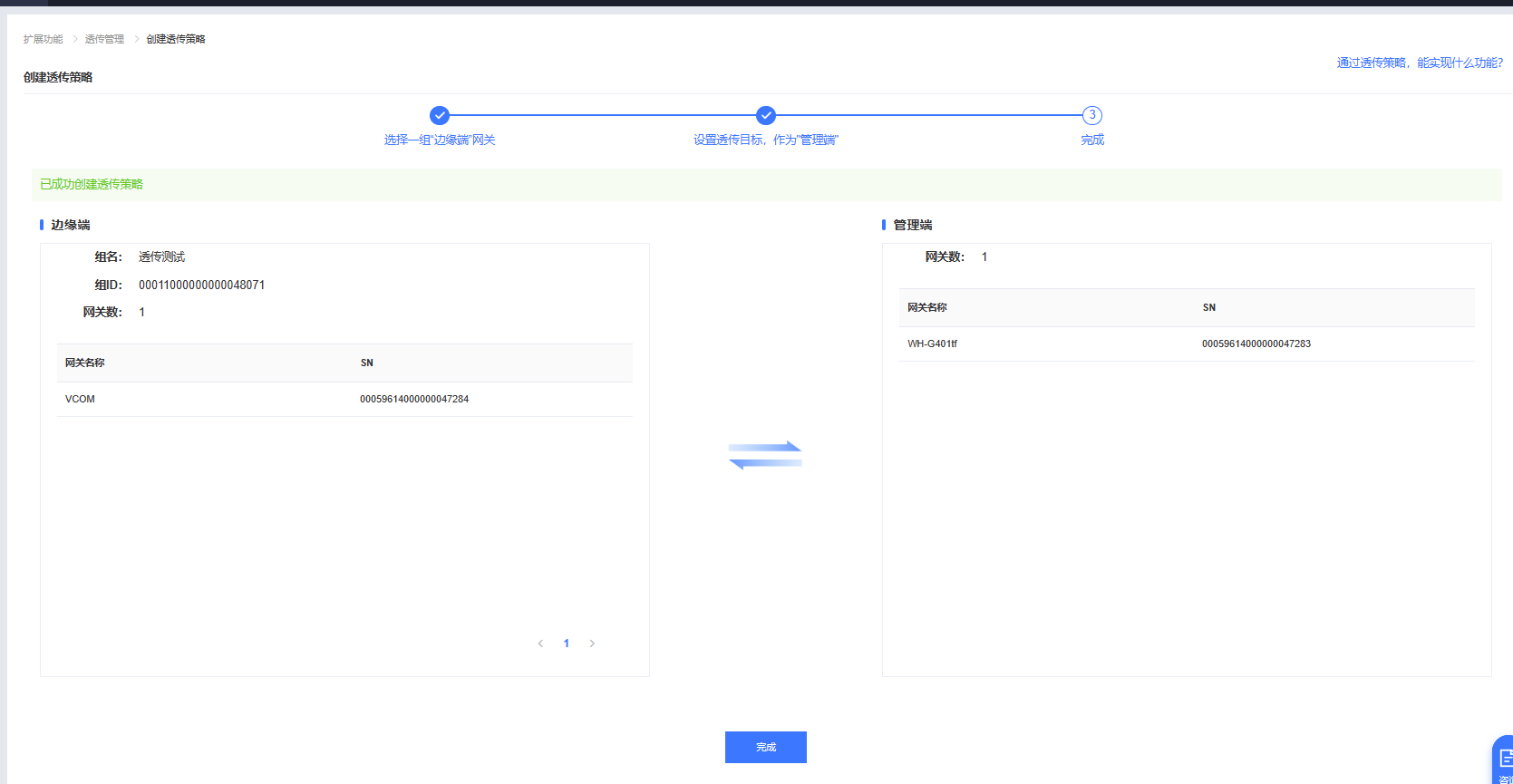

真实设备---WH-G401tf-1,确定创建。

透传组创建完成。

四、功能调试

1、功能调试

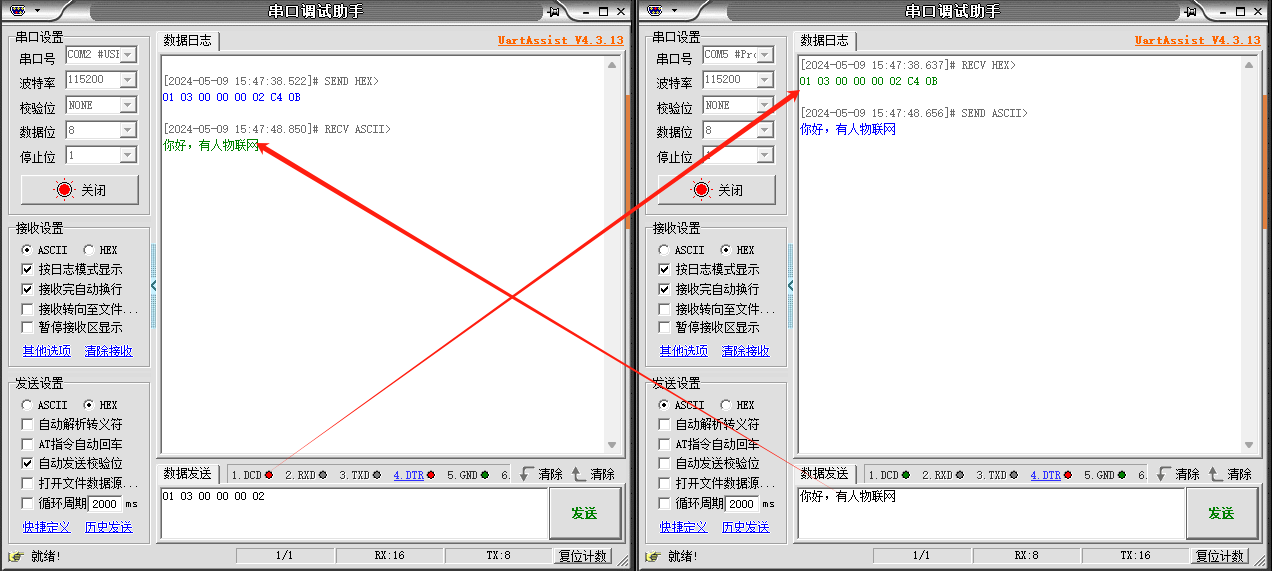

打开两个串口调试助手,分别引用虚拟串口COM2和转换器COM5,进行数据互发测试。

2、调试截图





编写人:尹丛欣 编写日期:2024-06-03

审核人:尹丛欣 审核日期:2024-06-13

订正版本:V1.0 订正内容:初稿
