一、资料下载
USR-S100 说明书官网下载链接:https://www.usr.cn/Download/1367.html
USR-S100 规格书官网下载链接:https://www.usr.cn/Download/1368.html
USR-S100 设置软件官网下载链接:https://www.usr.cn/Download/1424.html
USR-S100 调试助手软件官网下载链接:https://www.usr.cn/Download/843.html
二、 硬件连接
1、 所需物品
USR-S100 产品 1台
5V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台
2、 硬件连接
USR-S100 的485串口接USB-RS485串口线到电脑USB口,然后产品接5V电源适配器上电。
电脑打开设置软件。

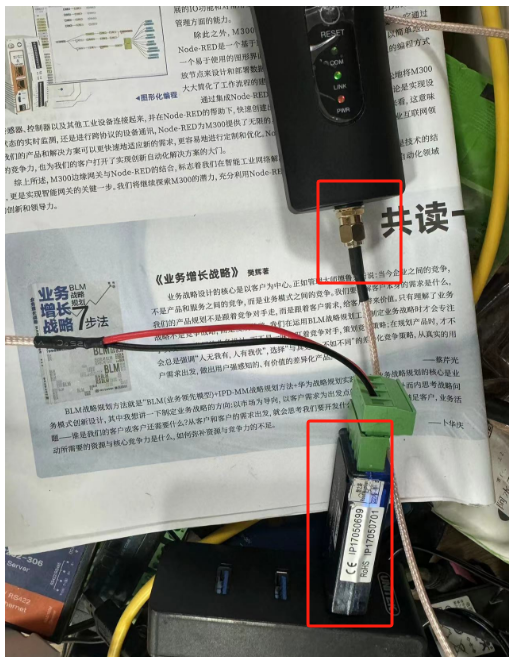

此图是USR-S100通过串口用usb和电脑连接。

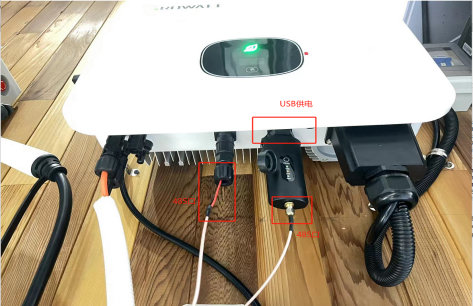

附图:此图是和古瑞瓦特逆变器相连的
三、 产品参数设置
添加上有人云:两种添加方式
A.用手机登录有人云小程序扫USR-S100上面的二维码添加上有人云。
B.用设备的sn和imei直接云端添加。
下面测试用的第二种添加方式,云端添加

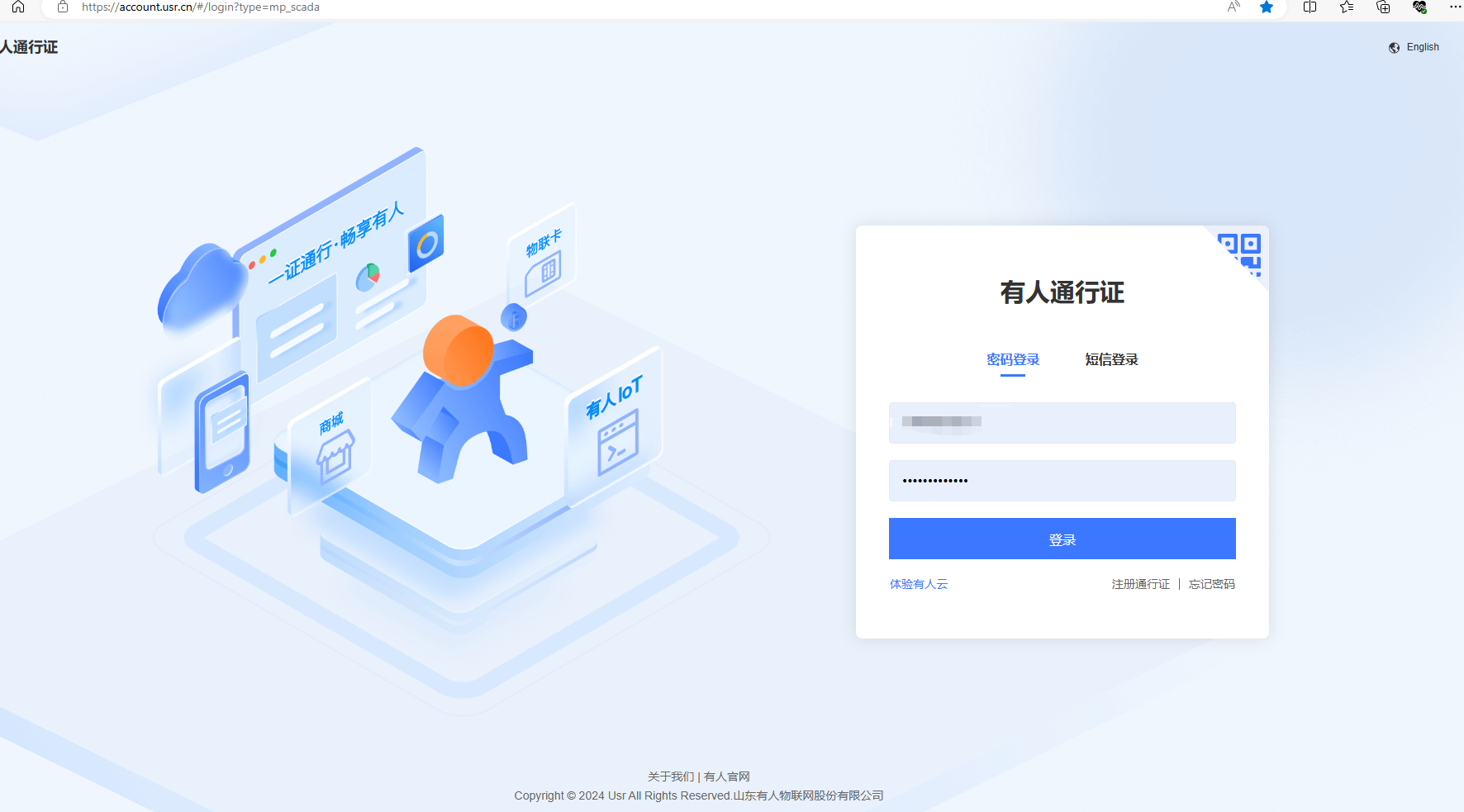

1、登录有人云平台:https://account.usr.cn/#/login?type=mp_scada

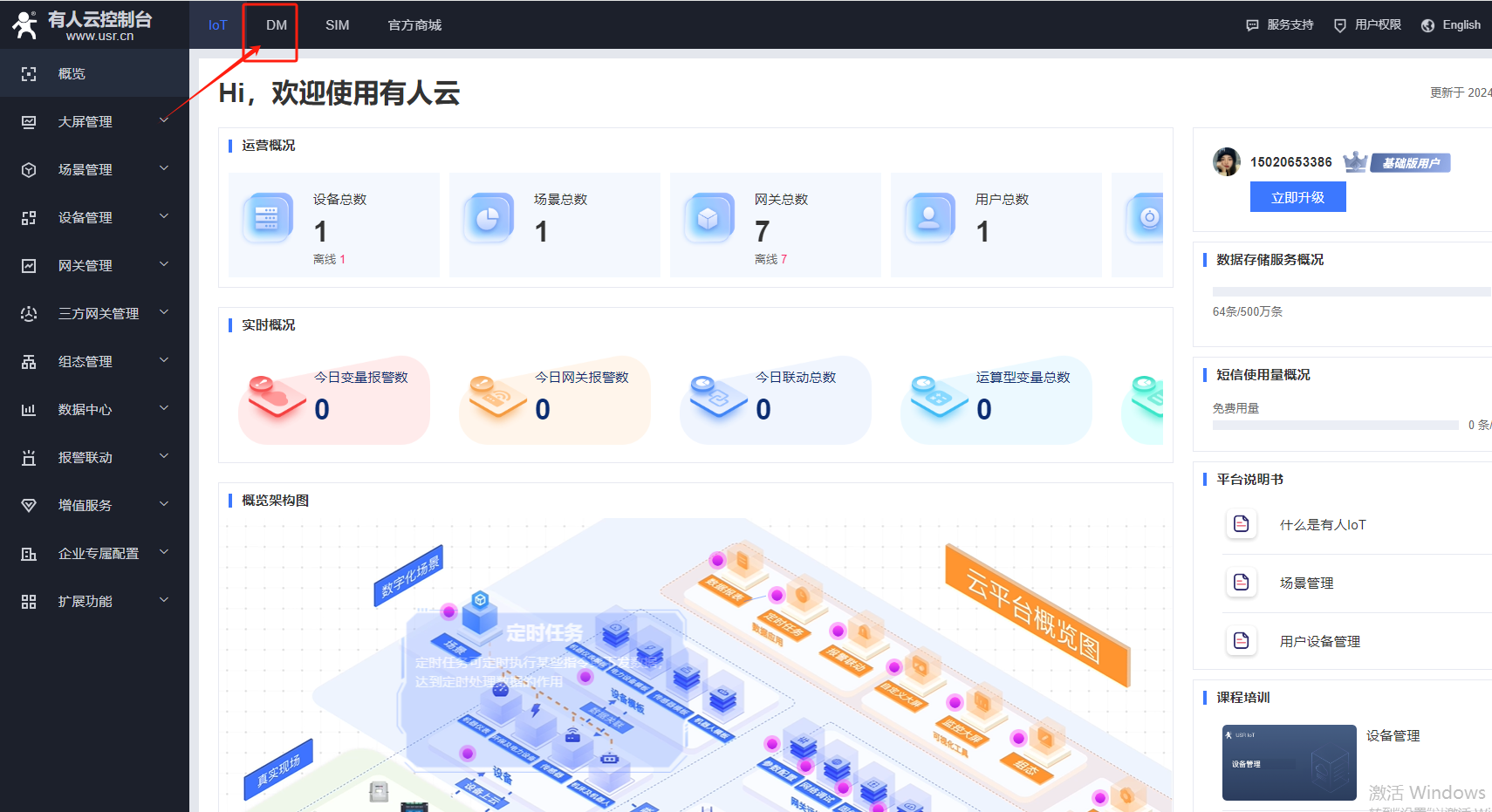

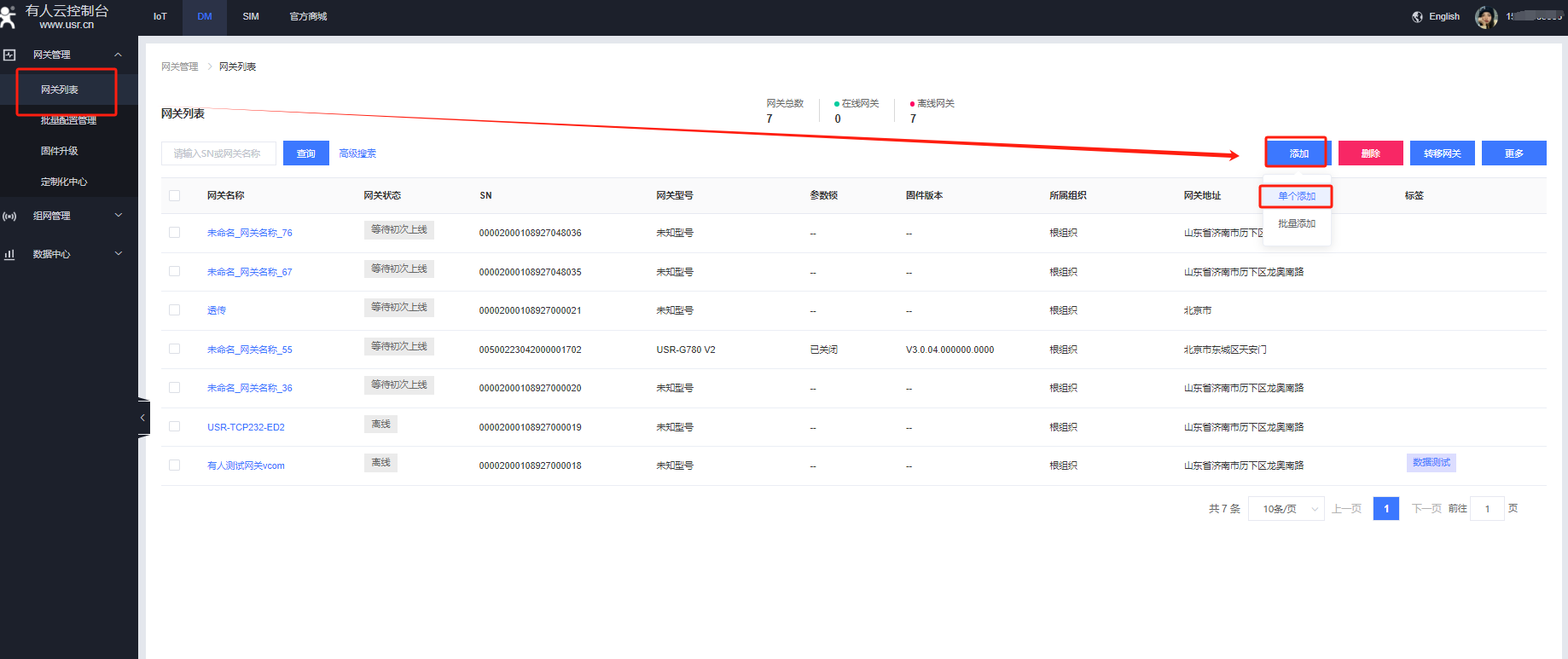

从IOT——DM平台,网关列表,添加网关

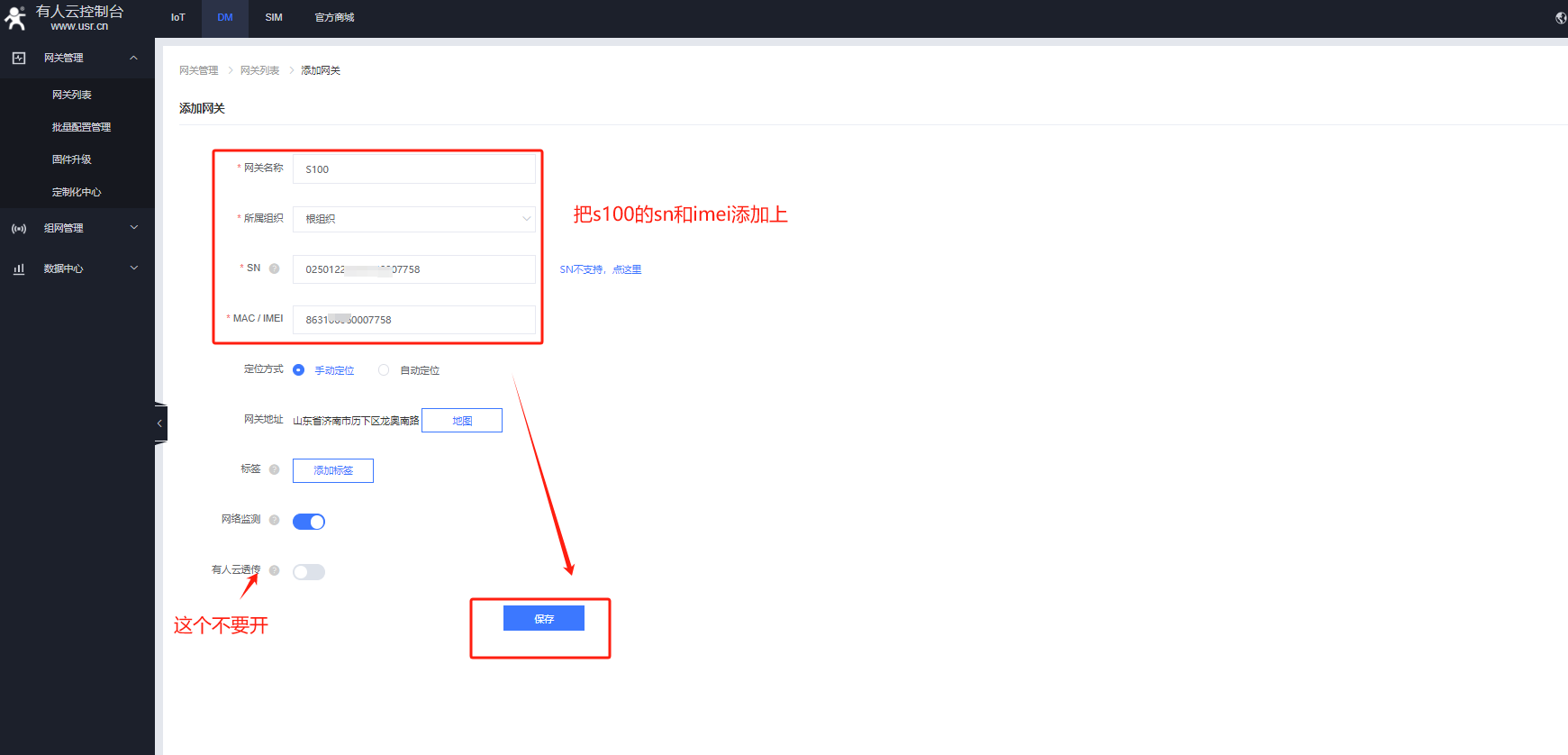

把USR-S100的sn和imei添加上
注意不要开启有人云透传
保存,等待设备上线

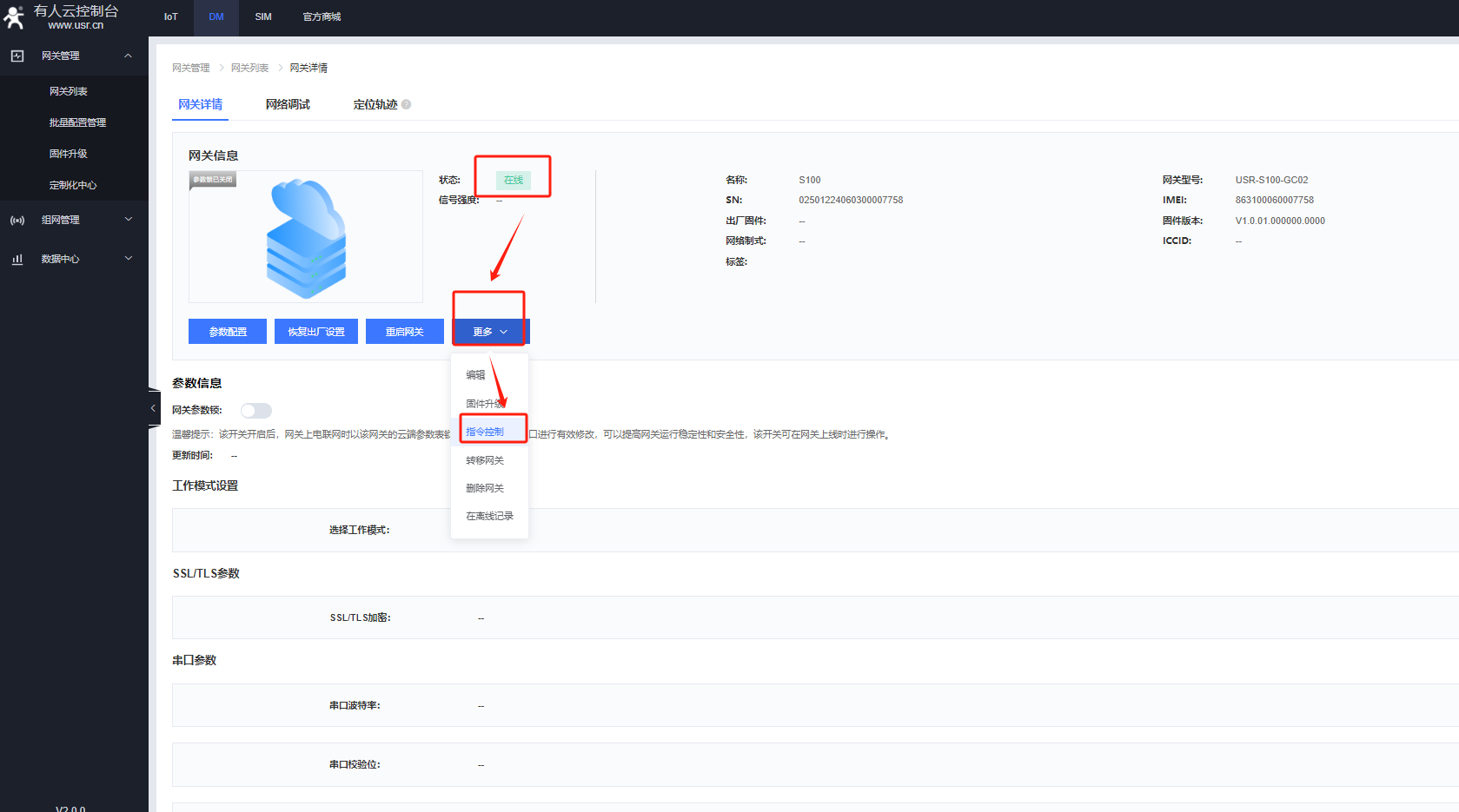

2、看到网关上线,选择更多——指令控制

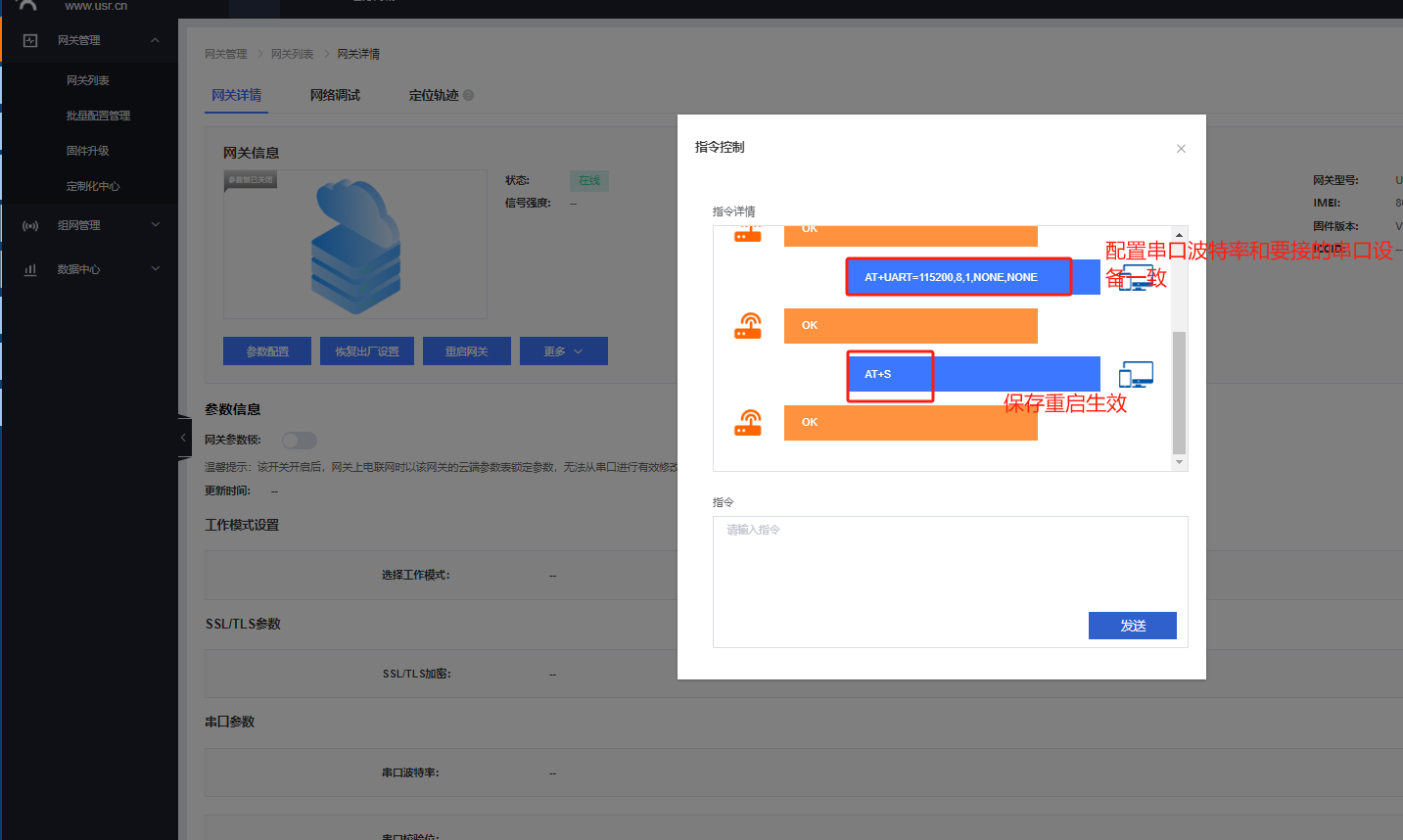

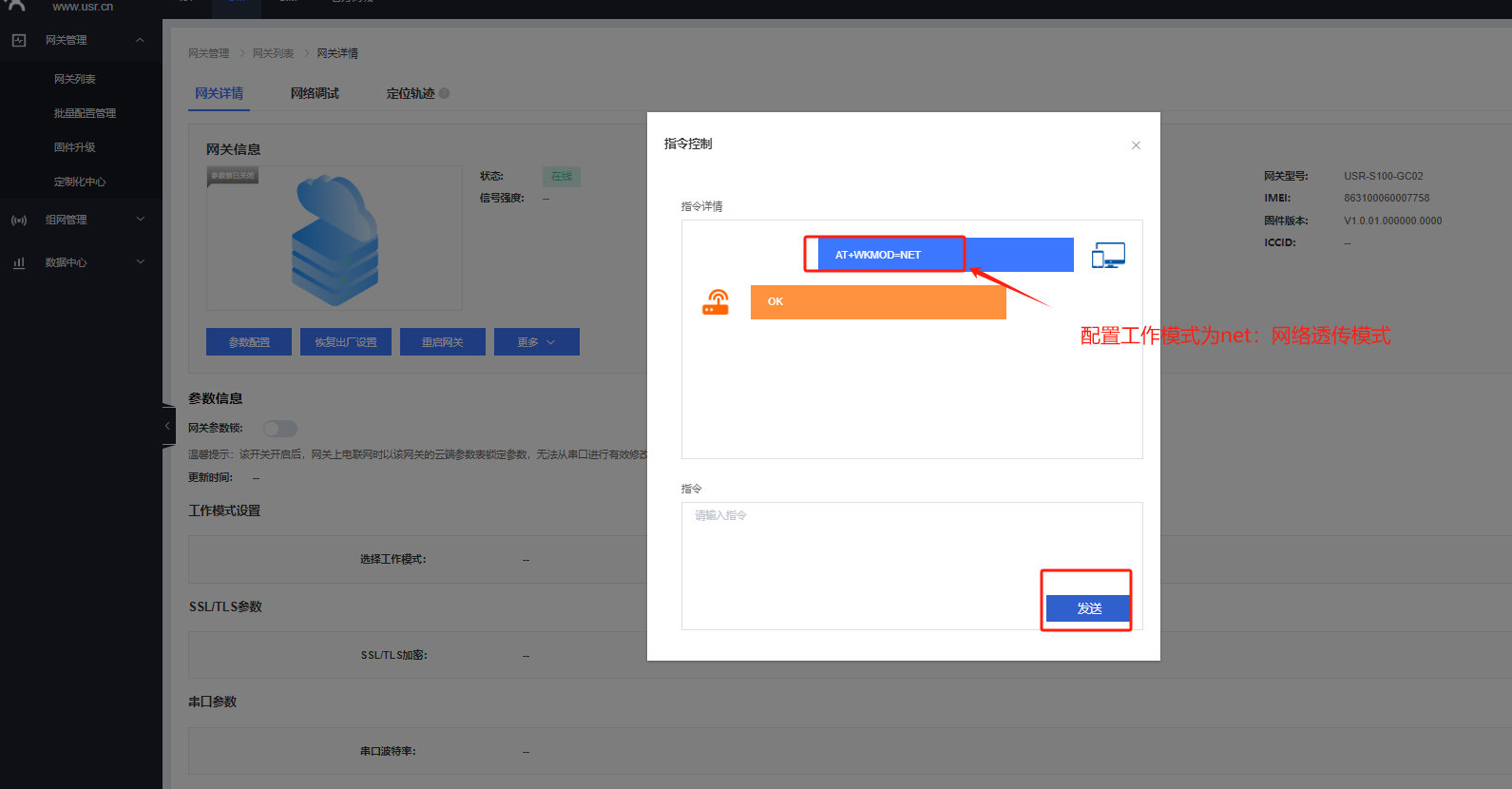

3、根据at指令集(cat1 dtu)配置S100的参数:USR-DR5X2-DR15X的AT指令集https://www.usr.cn/Download/984.html

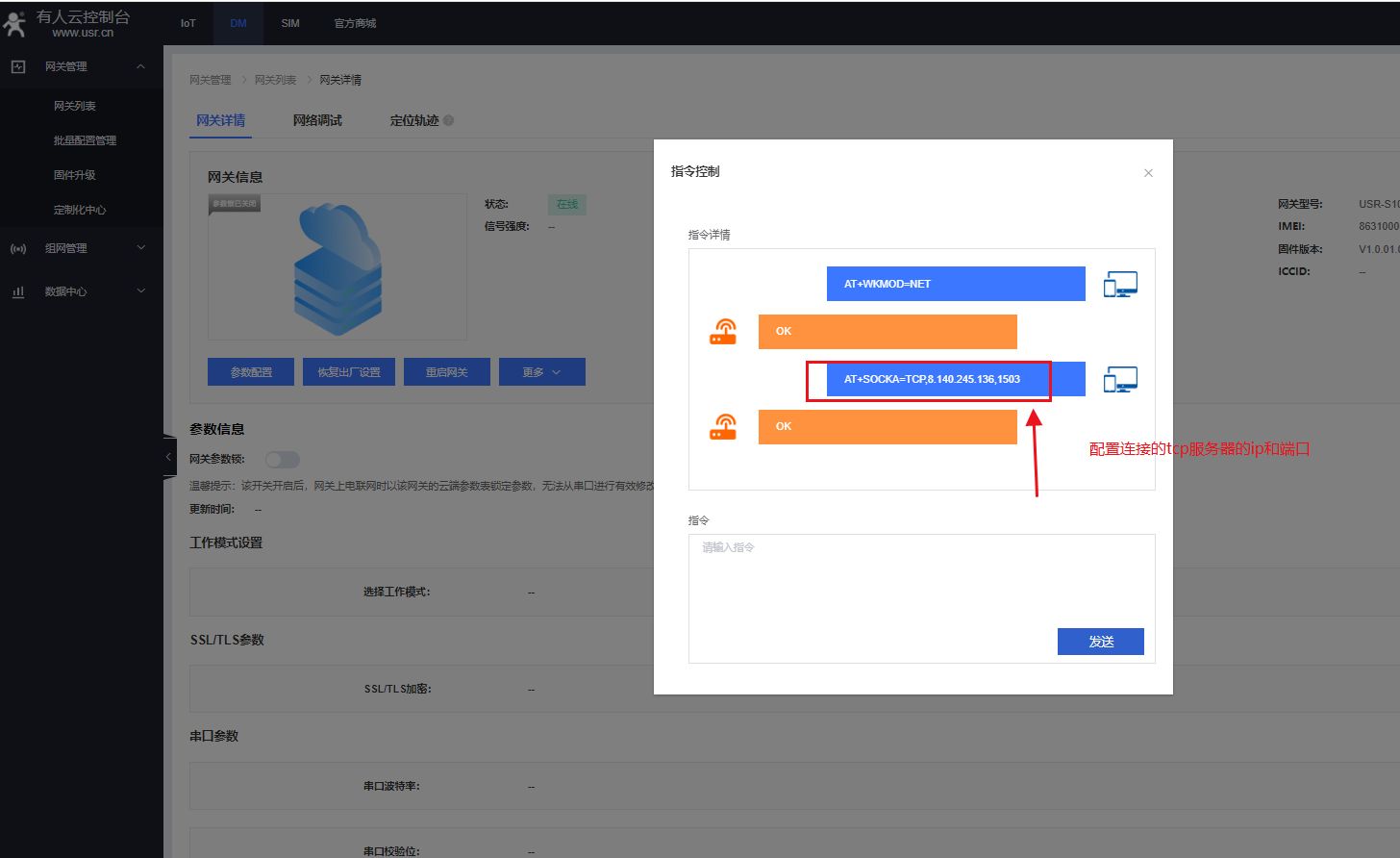

举例,配置连接远程tcp服务器:8.140.245.136 端口:1503
四、数据传输

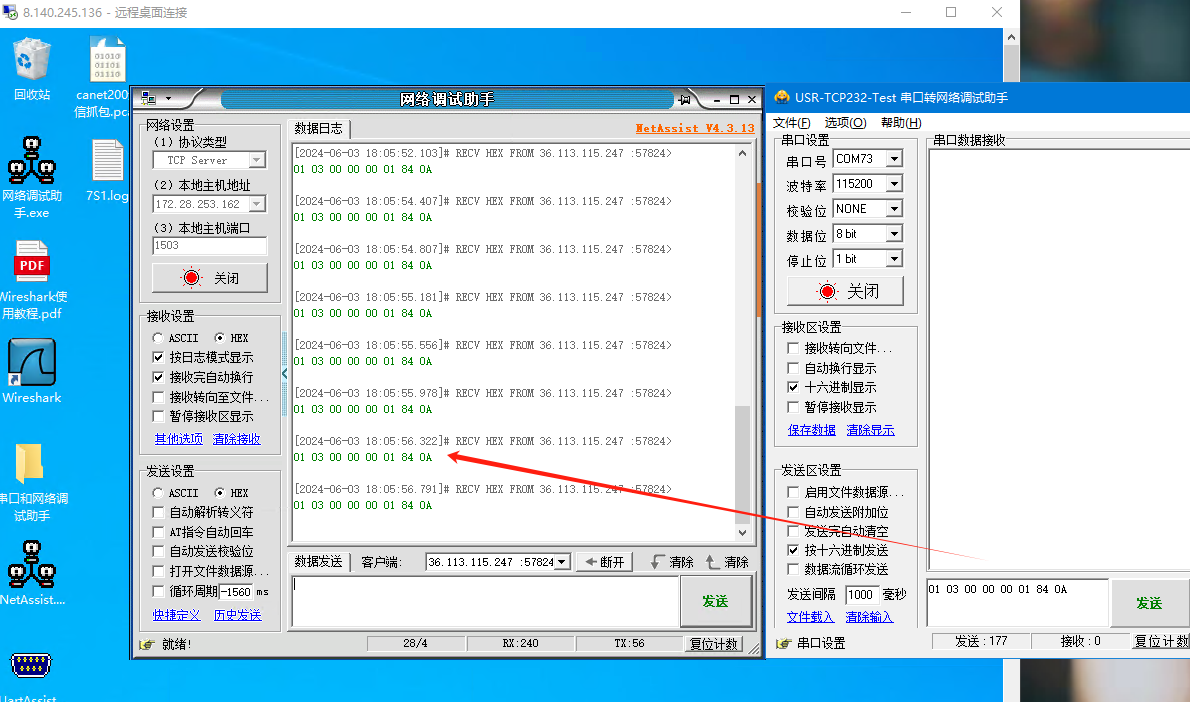

用串口调试助手打开电脑识别的USR-S100的COM口,给服务器发送数据,可以看到服务器能接受到数据。
编写人:李慧颖 编写日期:2024-05-5
审核人:尹丛欣 审核日期:2024-06-4
订正版本:V1.0 订正内容:初稿
