一、资料下载
USR-S100 说明书官网下载链接:https://www.usr.cn/Download/1367.html
USR-S100 规格书官网下载链接:https://www.usr.cn/Download/1368.html
USR-S100 设置软件官网下载链接:https://www.usr.cn/Download/1424.html
USR-S100 调试助手软件官网下载链接:https://www.usr.cn/Download/843.html
二、硬件连接
1、所需物品
USR-S100 产品 1台
5V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台
测试⽤的mqtt服务器:
服务器地址:mqtt.usr.cn
端⼝:1883
⽤户名:usr.cn
密码:usr.cn
客户端 ID:⾃定义 (设置复杂一点,2个mqtt客户端的id不要一样,会冲突)
2、硬件连接
USR-S100 的485串口接USB-RS485串口线到电脑USB口,然后产品接5V电源适配器上电。
电脑打开设置软件。

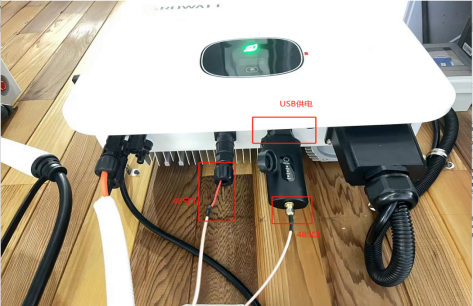

附图:此图是和古瑞瓦特逆变器相连的
三、产品参数设置
1、USR-S100参数设置

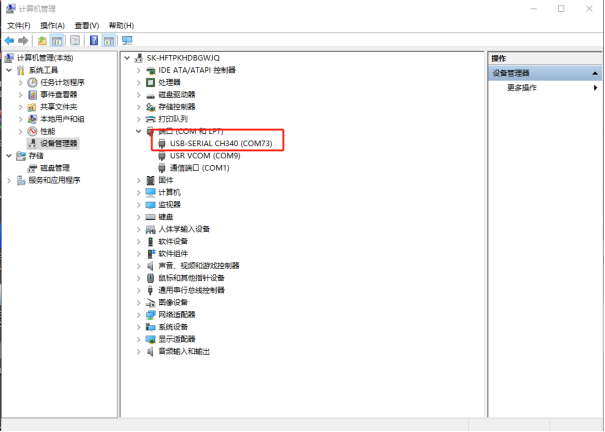

控制面板——硬件和声音——设备管理器——COM和LPT,确认USB转换器识别的COM口,如图。
打开上位机软件,选择com73,波特率9600,NONE,8,1打开串口

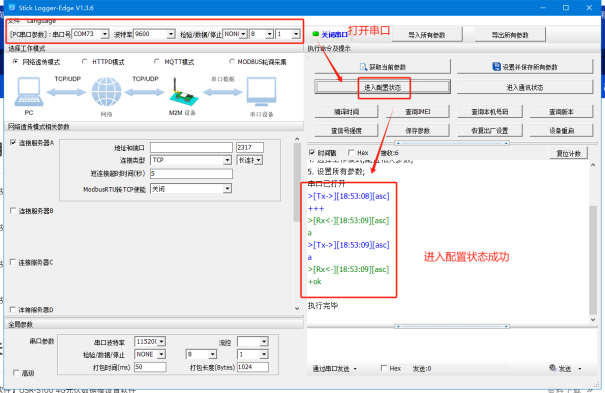

进入配置状态
获取当前参数

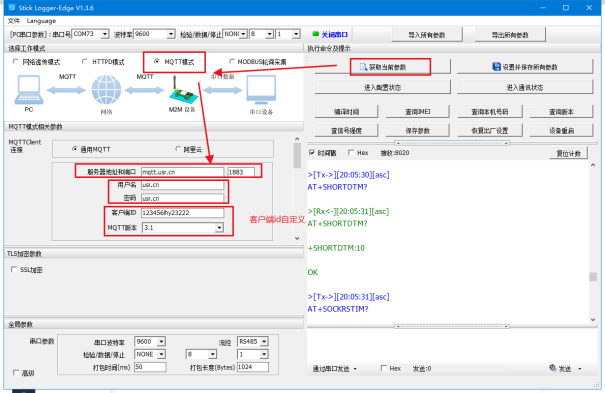

工作方式选择MQTT,配置连接mqtt服务器参数
修改串口参数和要接的485设备一致

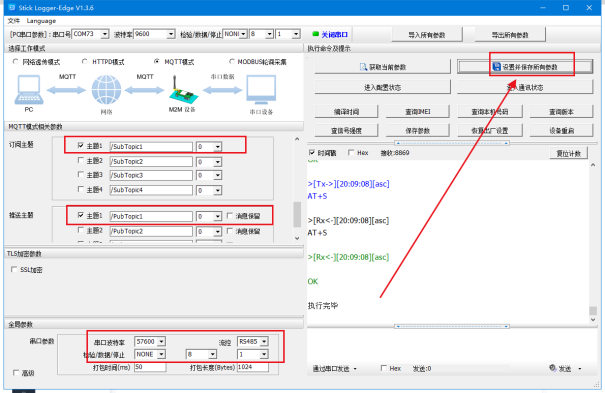

设置并保存所有参数
设备重启,关闭软件
四、配置MQTT客户端连接MQTT服务器

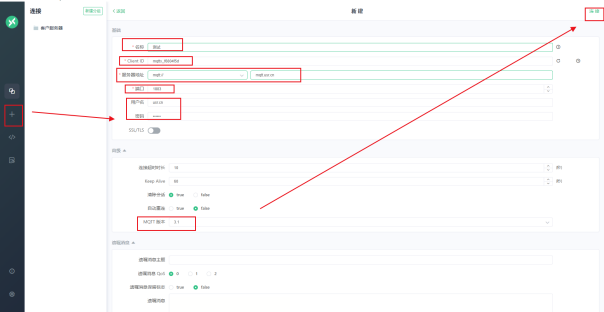

1、添加一个mqtt客户端,连接mqtt服务器的ip

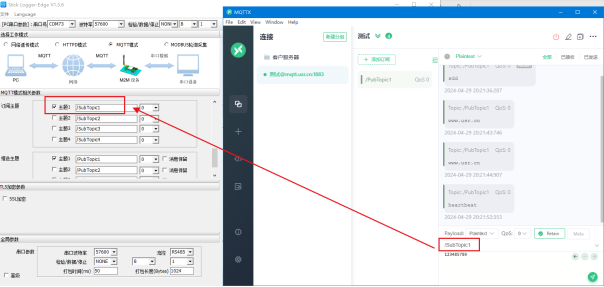

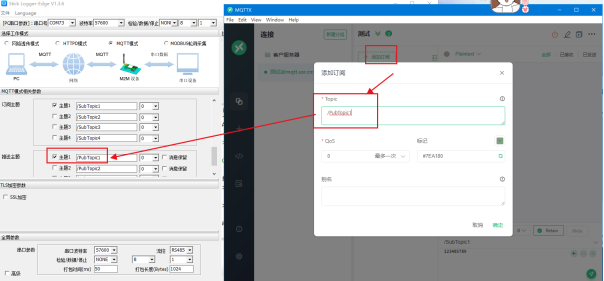

2、配置订阅和发送主题
五、数据调试

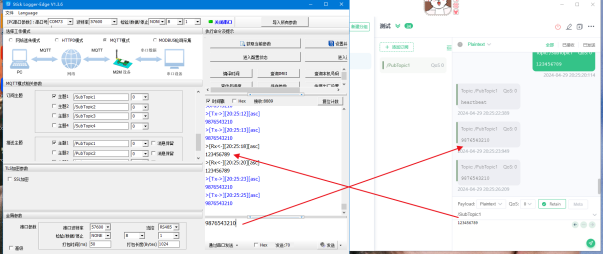

用设置软件和mqtt客户端互发数据。
编写人:李慧颖 编写日期:2024-05-5
审核人:尹丛欣 审核日期:2024-06-4
订正版本:V1.0 订正内容:初稿
