一、资料下载
WH-GM5资料包下载链接:https://www.usr.cn/Download/1283.html
CAT-1系列产品选型手册下载链接:https://www.usr.cn/Download/1285.html
CAT-1系列设置软件官网下载链接:https://www.usr.cn/Download/939.html
WH-GM5-EVK原理图官网下载链接:https://www.usr.cn/Download/948.html
虚拟串口软件V3.7.2.529官网下载链接:https://www.usr.cn/Download/31.html
虚拟串口软件V5.0.1官网下载连接:https://www.usr.cn/Download/924.html
网络 串口二合一调试助手软件下载链接:https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
WH-GM5 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台

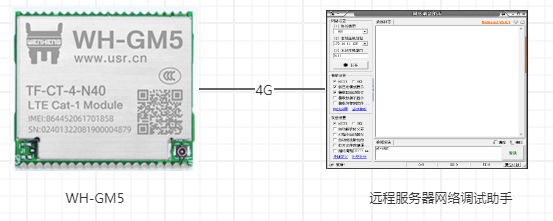

2、硬件连接
WH-GM5的485串口接USB-RS485串口线到电脑USB口,然后产品接12V电源适配器上电。本例使用WH-GM5TFG-CT子型号产品,此子型号带有内置卡,不带-CT后缀的WH-GM5仅支持外置卡,其他功能完全一致。
向网络端发送心跳包主要目的是为了与服务器保持连接,和让长时间空闲(很长时间内不会向服务器发送数据)的模块检测连接状态是否有效。当连接异常时,模块会检测到无法正常发送心跳包数据到服务器端,发送失败次数大于 3 次时,模块认为连接异常,将尝试重新接入服务器。
电脑打开设置软件。
附图:
三、产品参数设置
1、远程服务器参数设置

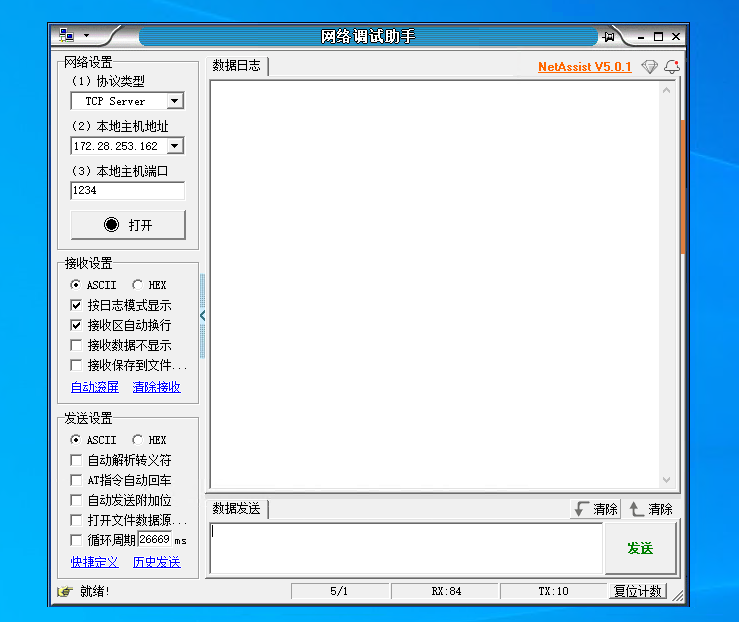

登录有人的远程桌面,打开一个网路调试助手,工作模式设置为TCP SERVER 端口号设置为1234,点击监听。
注:本例使用有人远程桌面模拟TCP服务器,远程桌面不对用户开放,用户需要准备自己的TCP 服务器
2、WH-GM5参数设置

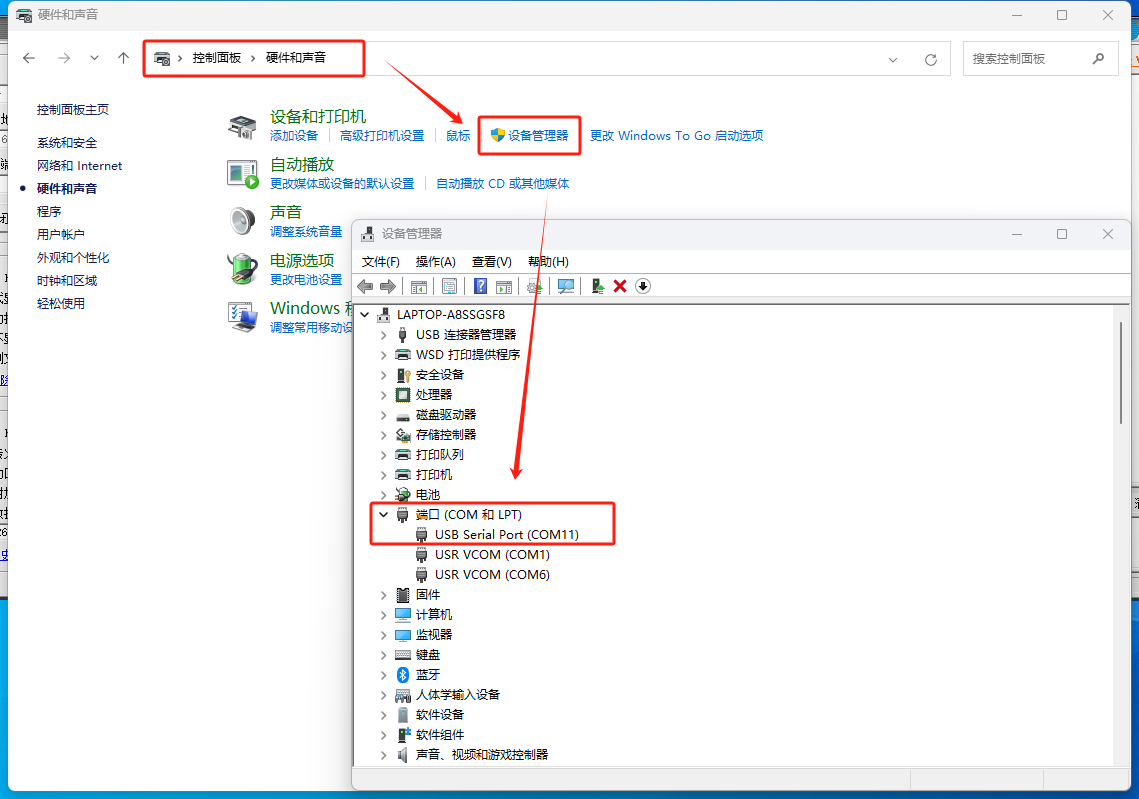

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT,确认COM口为COM11。

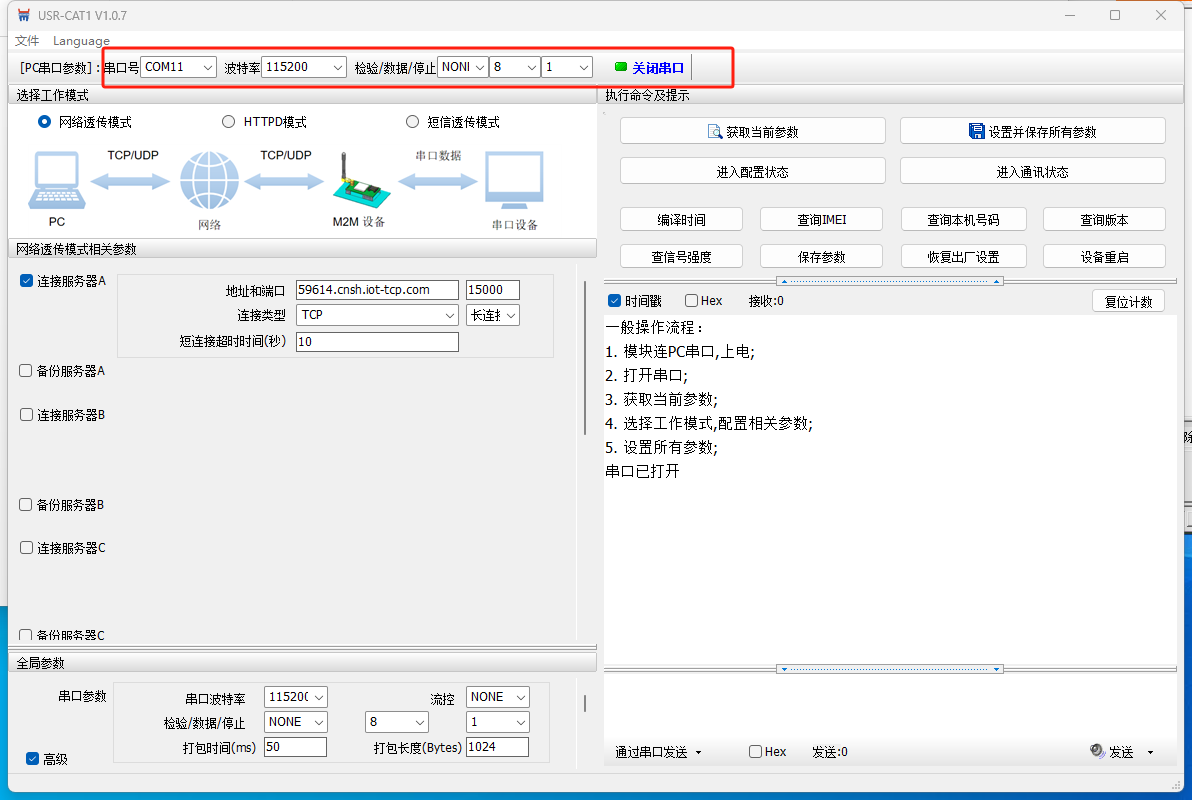

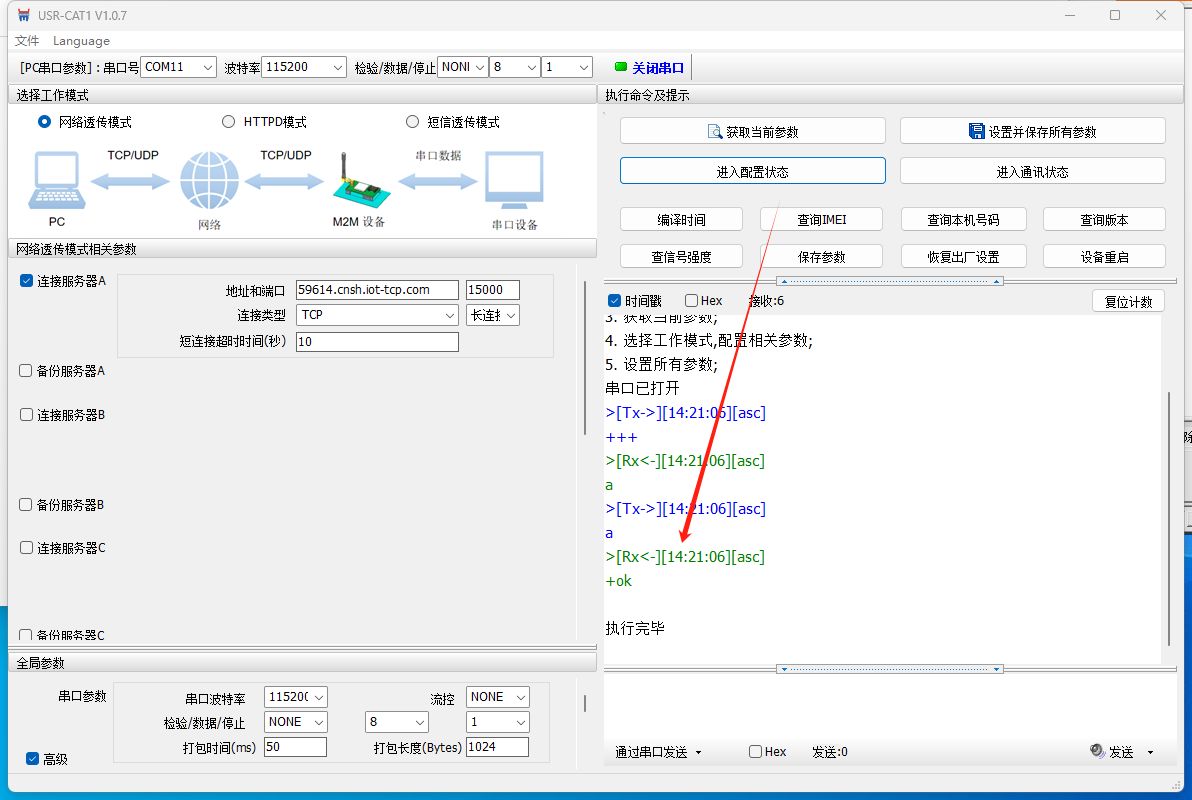

打开CAT-1设置软件,COM11,波特率115200 NONE 8 1 ,点击打开串口。
进入配置状态

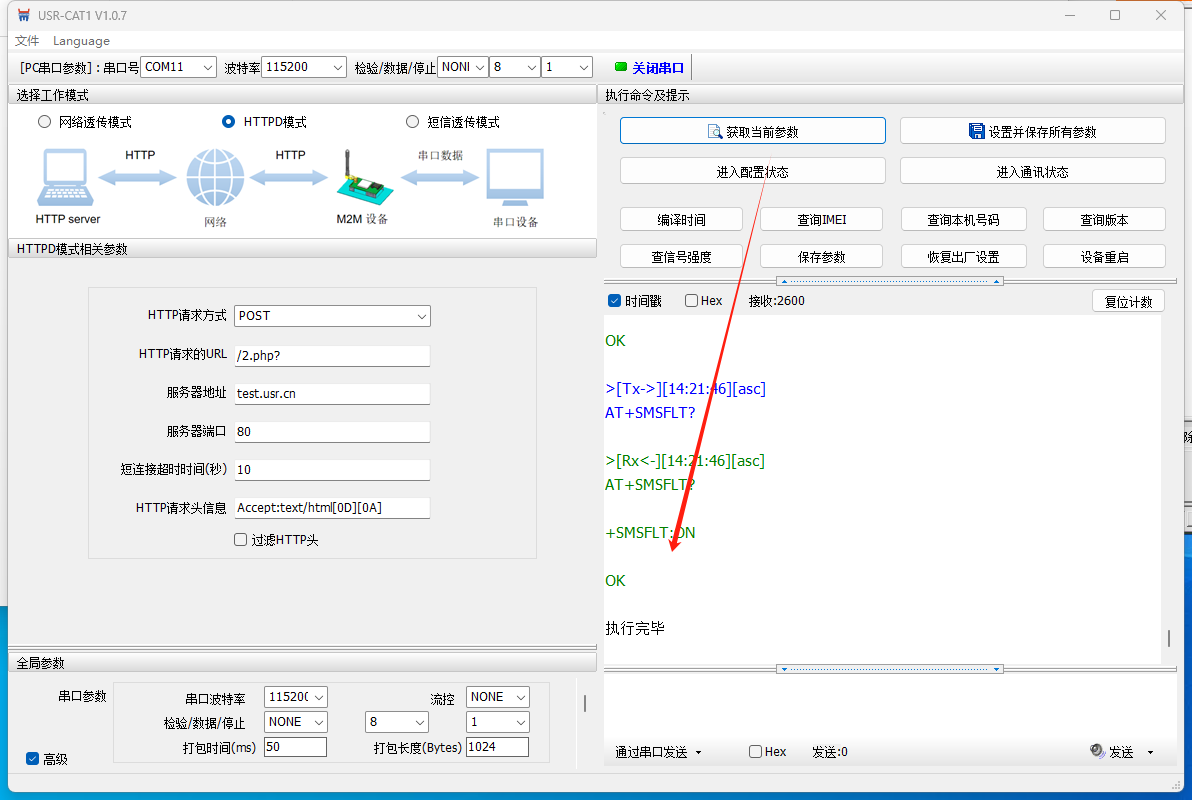

获取当前参数

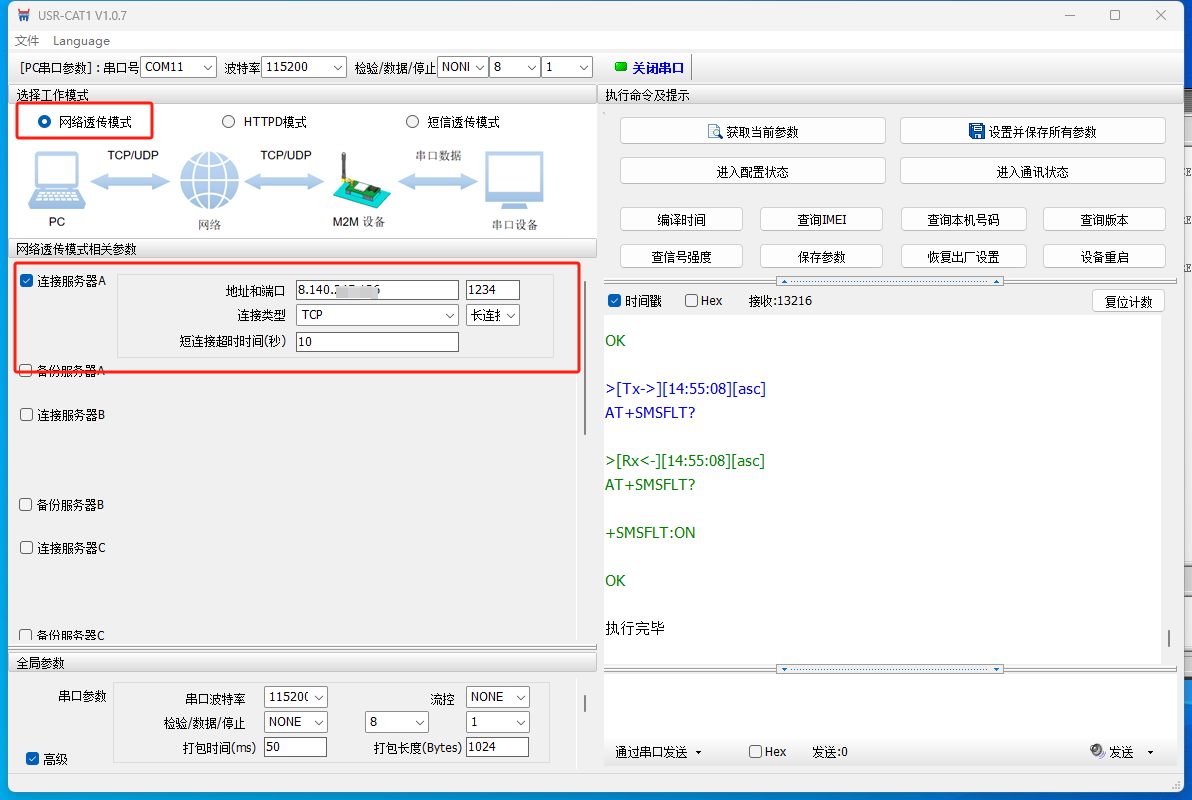

将远程服务器的地址和端口号填入设备。

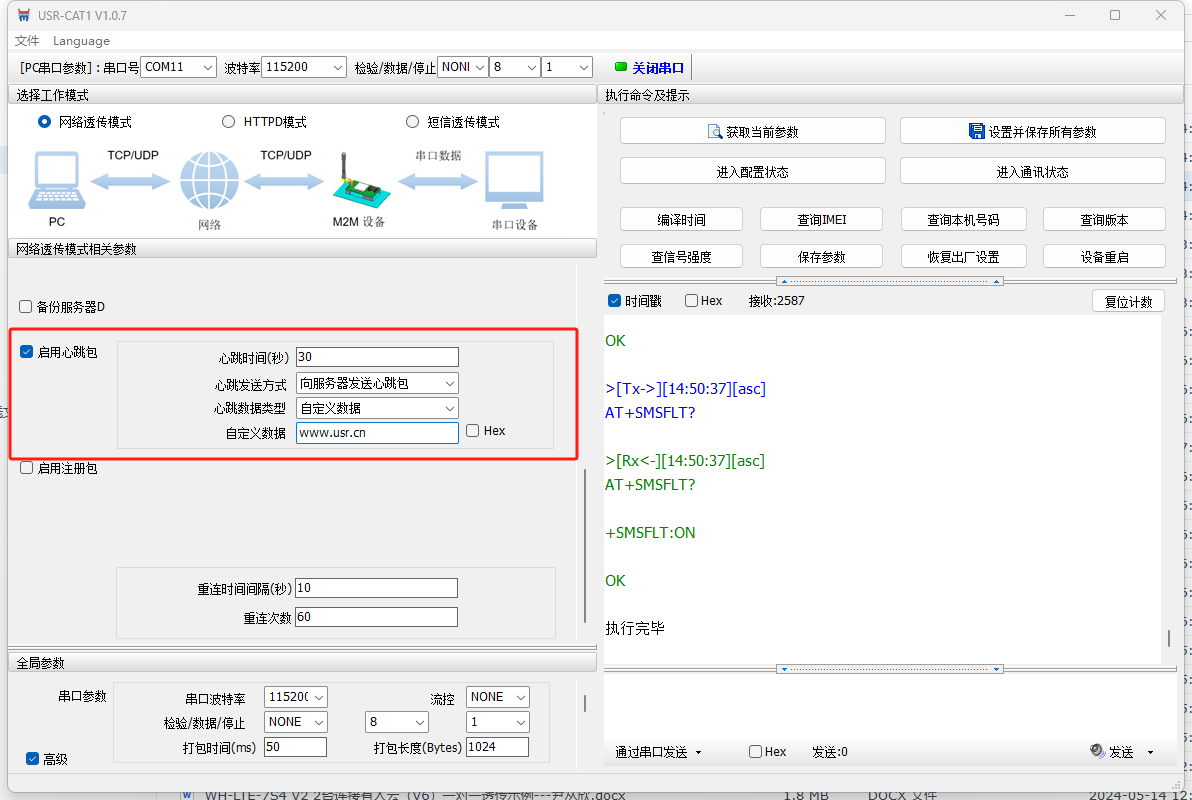

开启心跳包,心跳时间默认30S支持更改,选择向服务器发送心跳包,心跳包类型选择自定义,填入注册包信息www.usr.cn。

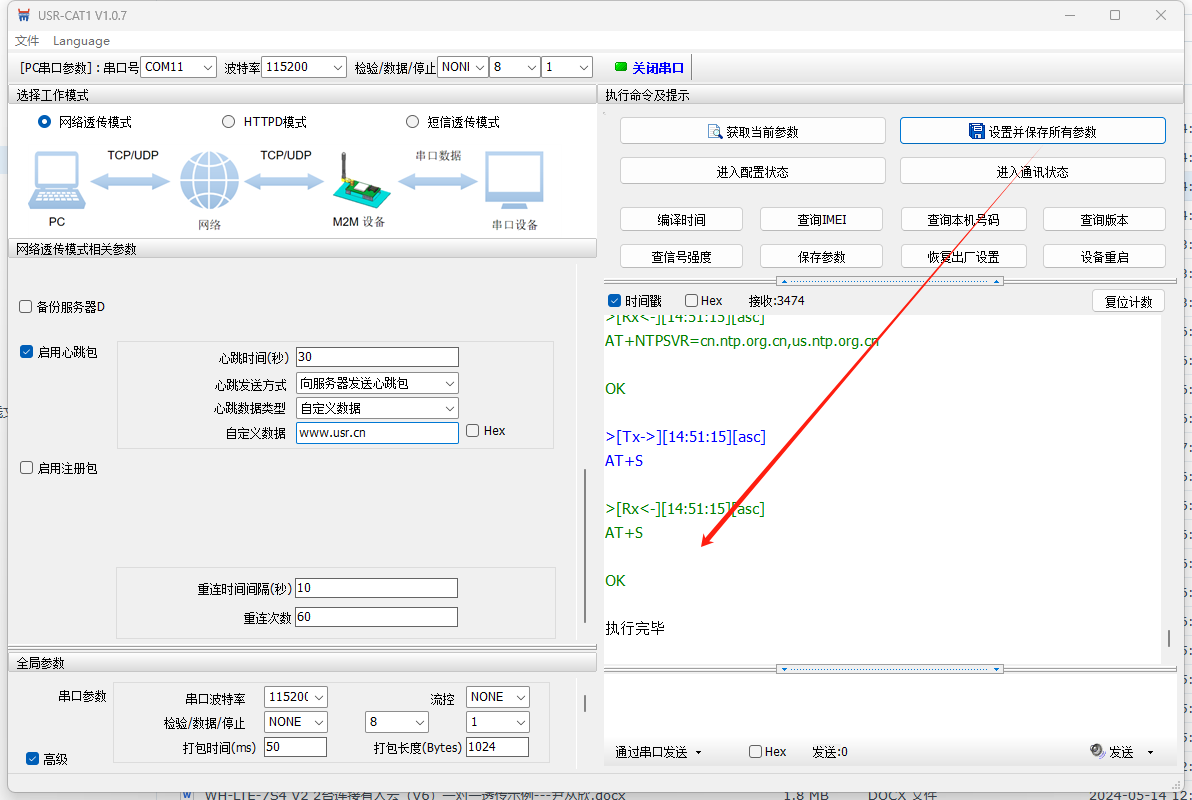

设置并保存所有参数。
设备重启。

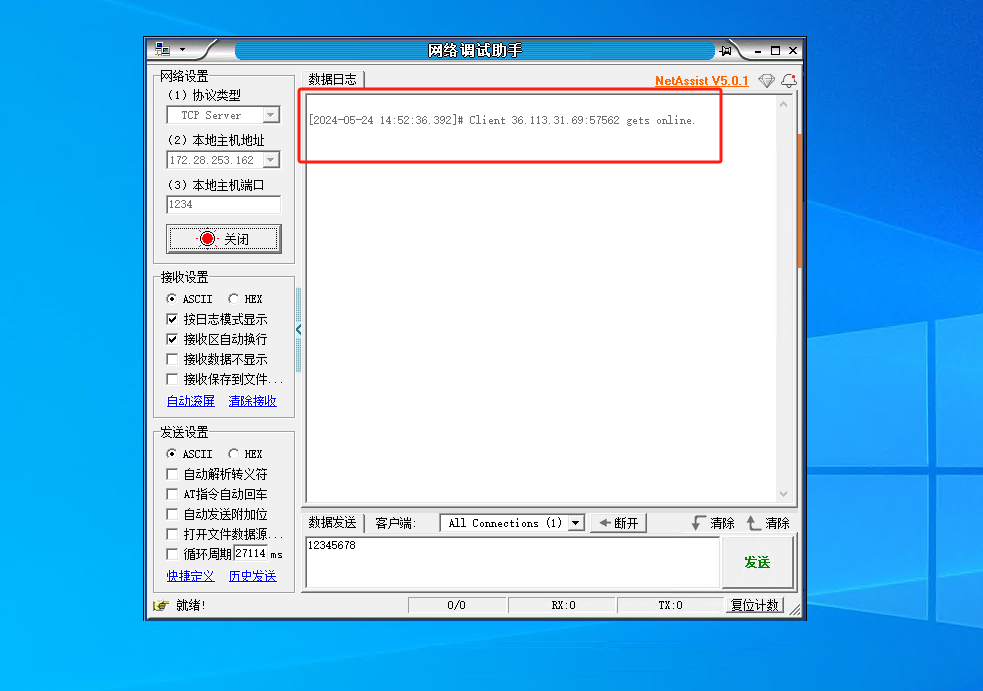

等待一会即可看到远程服务器上有设备接入。
四、功能调试
1、功能调试

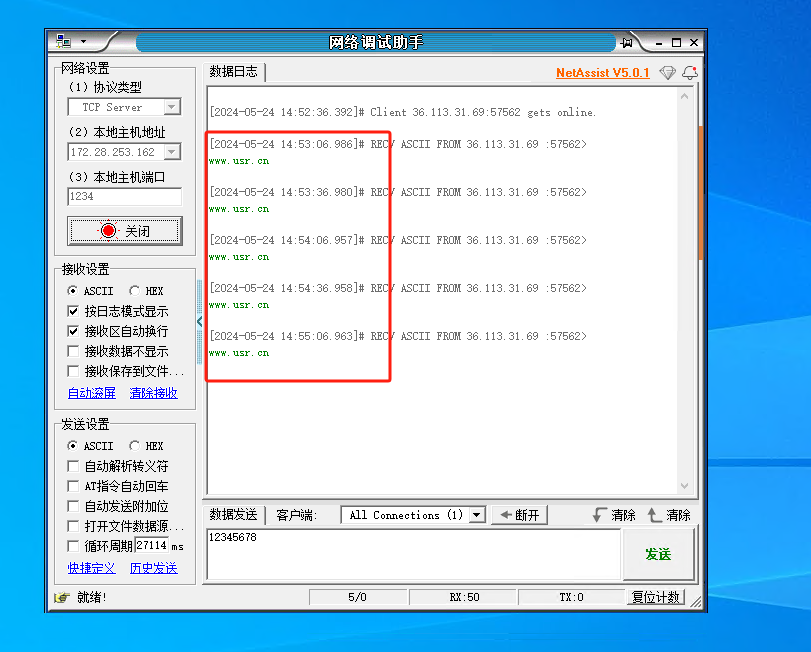

串口不进行数据交互时,设备会每隔30S 上报一次心跳包数据
2、调试截图
编写人:尹丛欣 编写日期:2024-05-24
审核人:尹丛欣 审核日期:2024-05-29
订正版本:V1.0 订正内容:初稿
