USR-TCP232-ED2网络AT指令功能示例
一、资料下载
USR-TCP232-ED2 说明书下载链接：https://www.usr.cn/Download/1336.html
USR-TCP232-ED2 规格书官网下载链接：https://www.usr.cn/Download/423.html
USR-TCP232-ED2 AT指令集官网下载链接：https://www.usr.cn/Download/1335.html
USR-TCP232-ED2 设置软件官网下载链接：https://www.usr.cn/Download/230.html
网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-TCP232-ED2 产品 1台
超五类网线 1根
笔记本电脑 1台
2、硬件连接

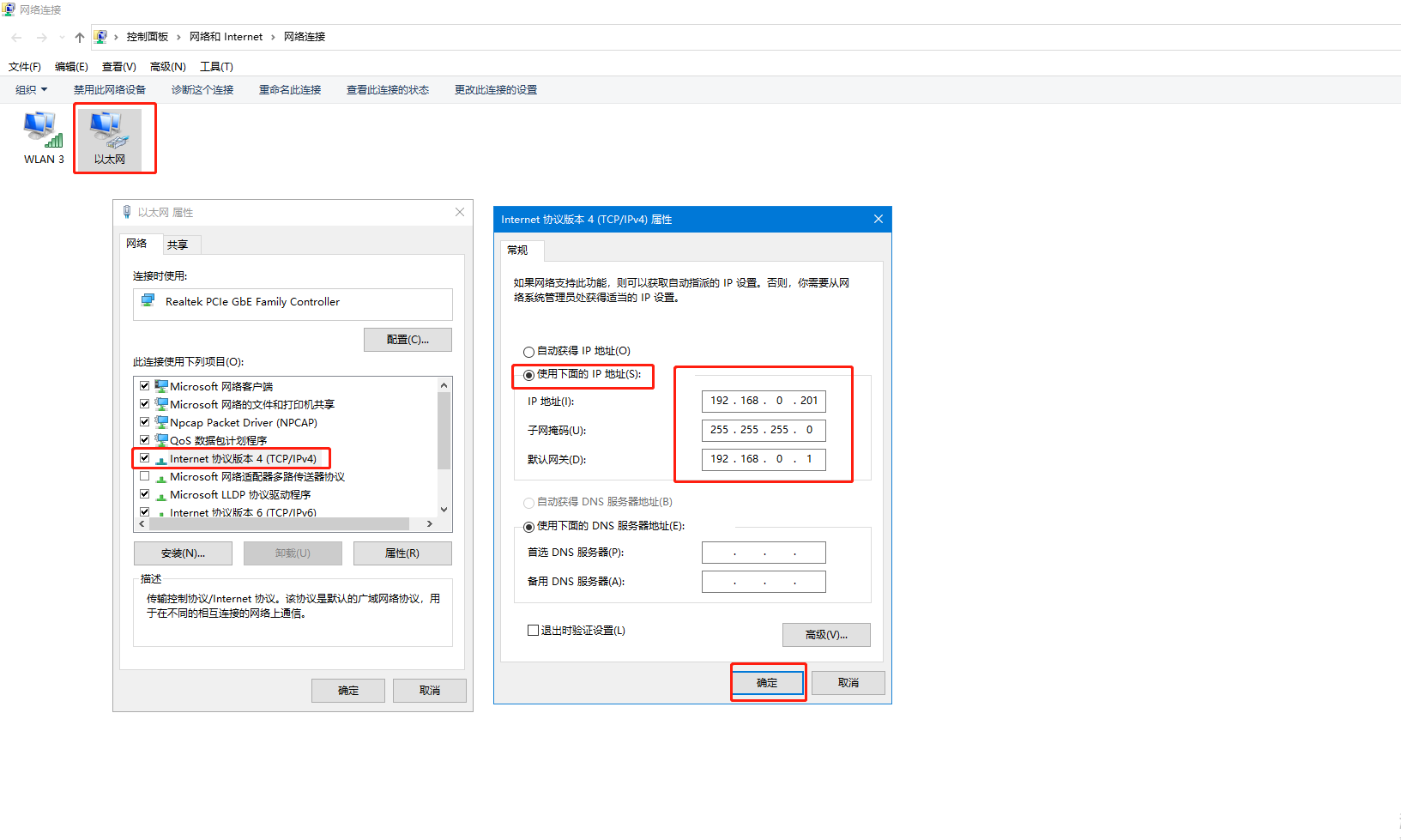

USR-TCP232-ED2 网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网，然后产品接3.3V直流稳压电源上电。
电脑关闭防火墙，禁用其他网卡。

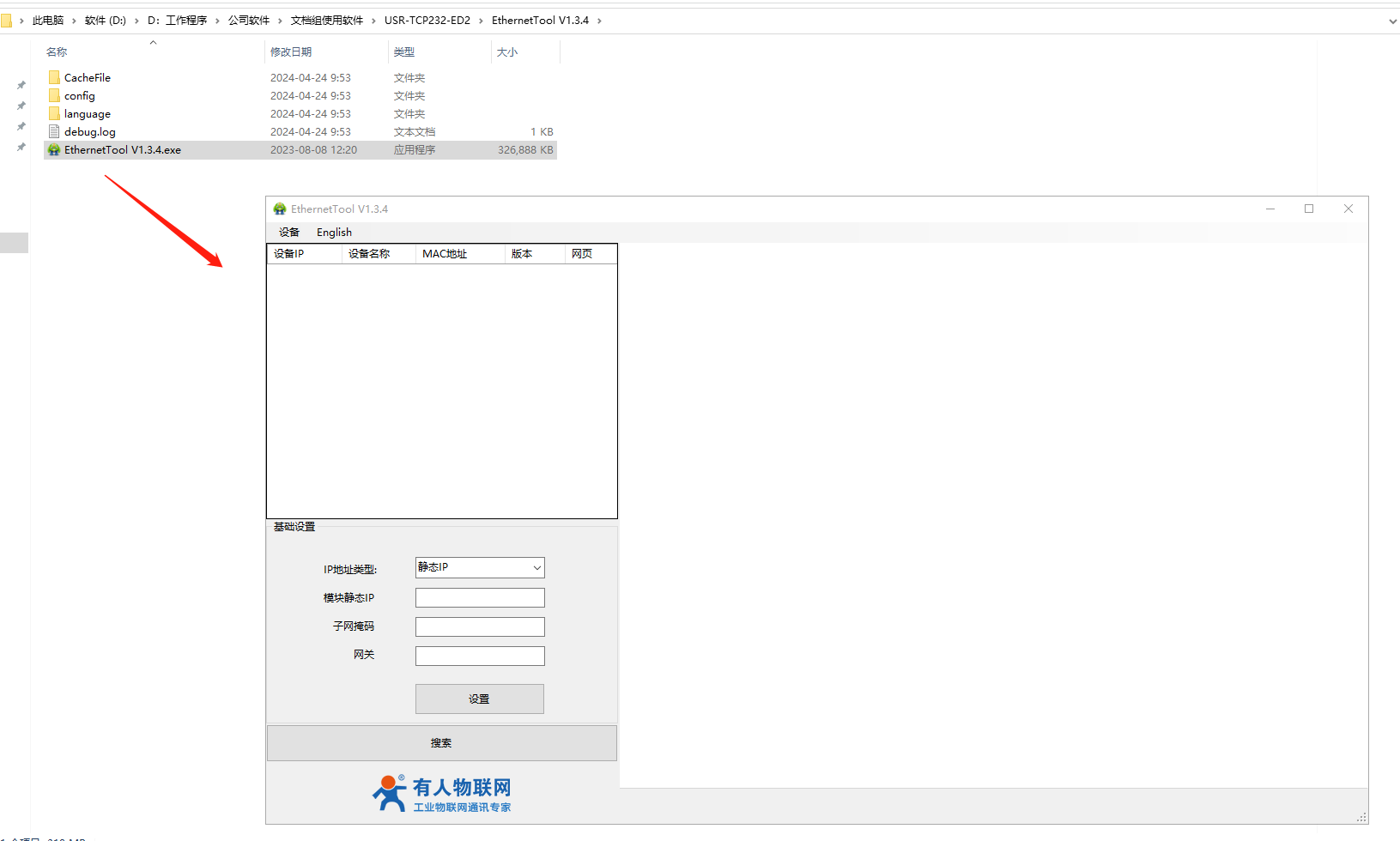

电脑提前下载打开H7设置软件和网络调试助手。
三、USR-TCP232-ED2参数保持默认
1、局域网搜索USR-TCP232-ED2 IP

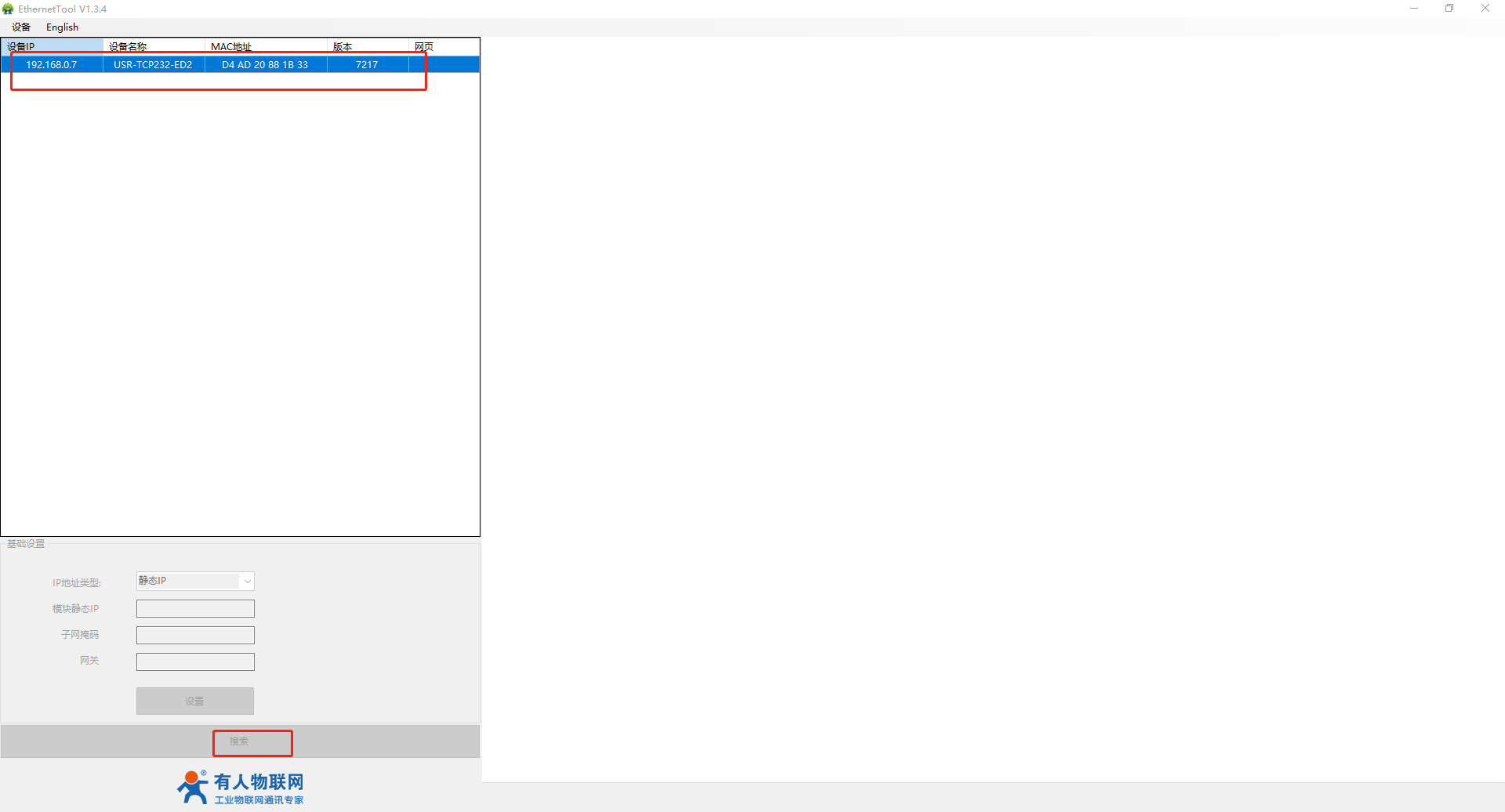

USR-TCP232-ED2和电脑网线直连，打开H7软件，搜到USR-TCP232-ED2的IP。

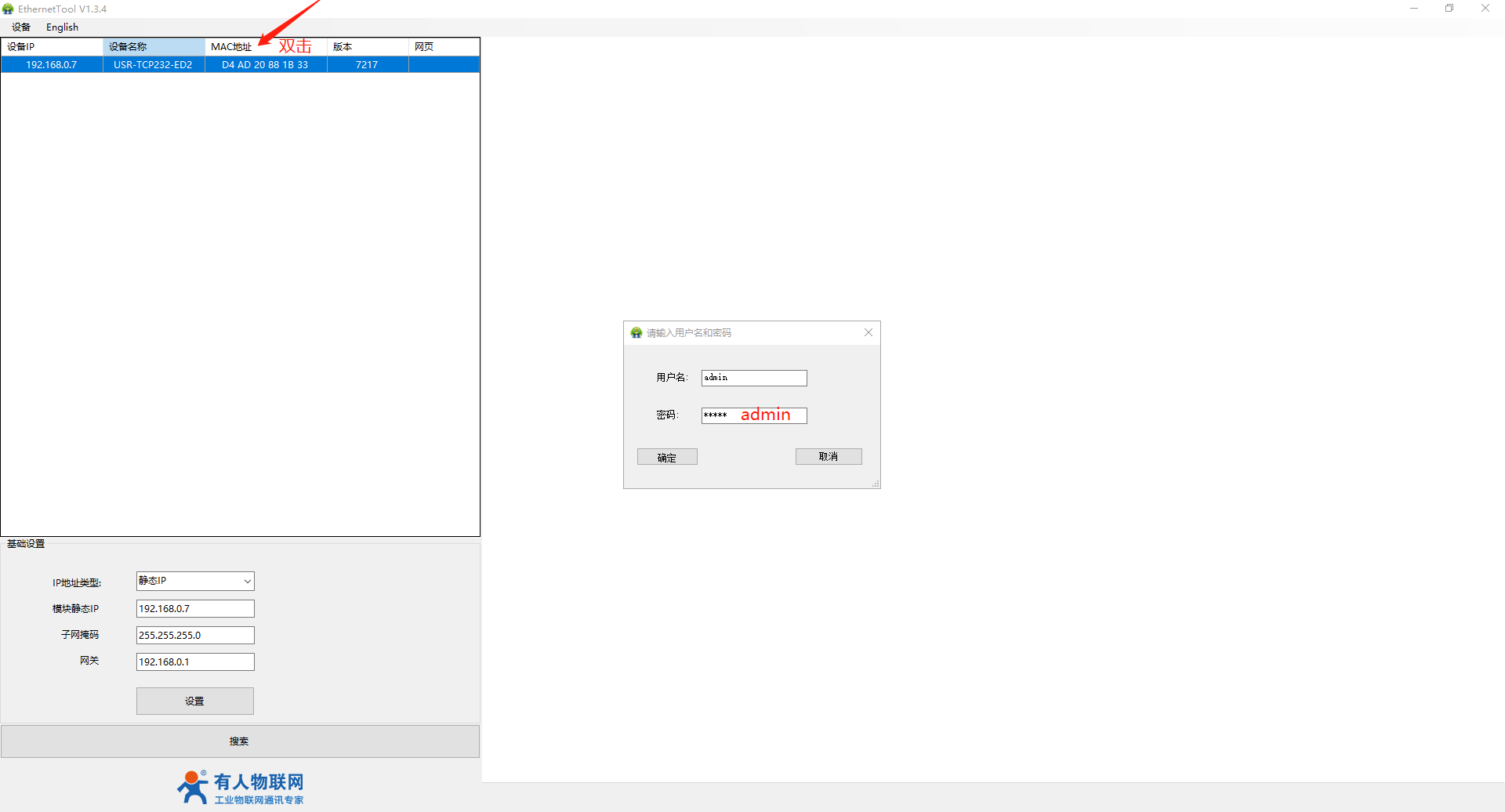

2、查看端口1参数，Socket 本地端口是23
四、网络AT指令调试步骤
1、网络AT指令功能说明
网络 AT 指令是指，在命令模式下用户通过网口与模块进行命令传递的指令集，详细指令集参考指令集。
网络 AT 指令模式：网络 AT 指令必须保证模块和电脑在同一网段，才能通过网络 AT 指令设置。
进入 AT 指令模式开始，30s 内无指令发送，模块将自动退出网络 AT 指令模式。
通过网口 UDP 广播发送向端口 48899(远程主机设置为 255.255.255.255:48899)发送 WWW.USR.CN，如果模块和电脑在同一网 段内，则会收到模块回复的信息。
2、打开网络助手，建立UDP连接，本地IP填电脑IP 192.168.0.201 本地端口号填23
目标主机填255.255.255.255 端口48899

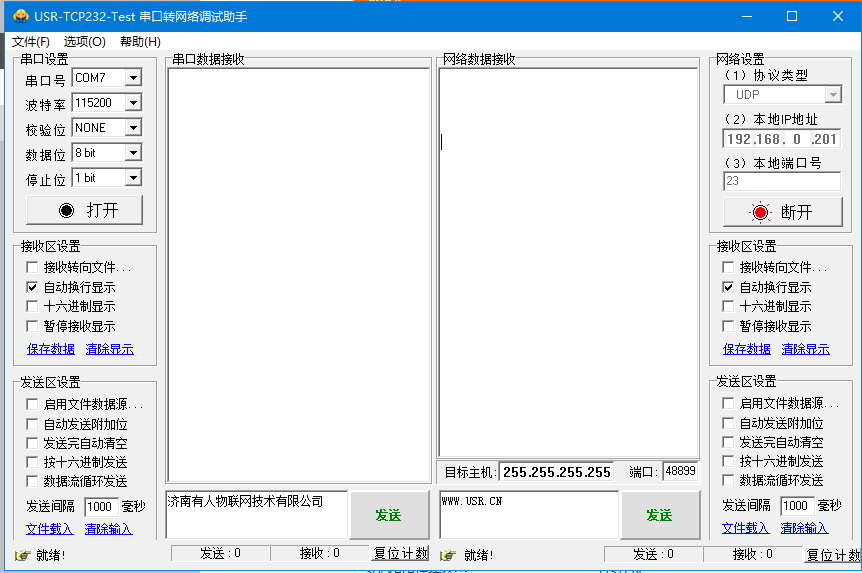

3、网络发送大写的WWW.USR.CN，网络返回IP、产品名、MAC和版本号。

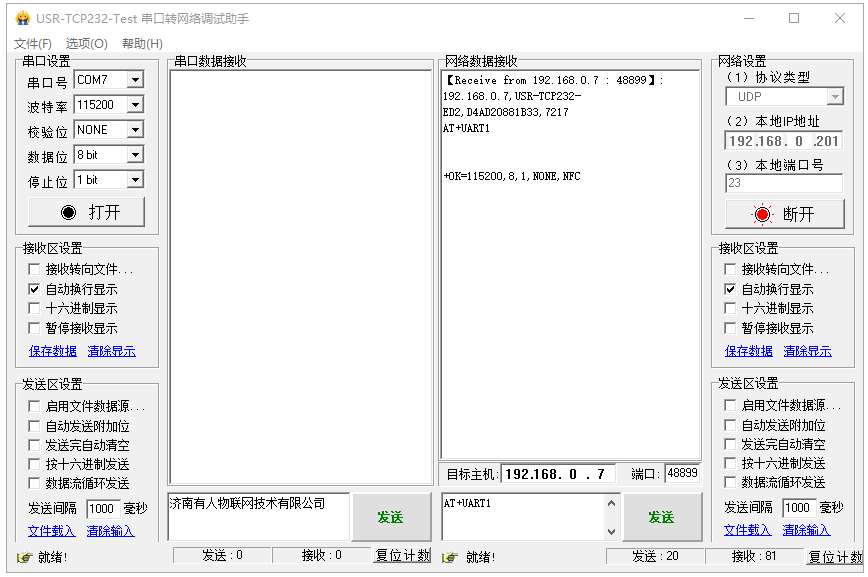

4、收到USR-TCP232-ED2 IP信息后，30s 内网络端发送AT+UART1，后面带回车换行发送，网络端返回AT指令内容。
编写人：金志方 编写日期：2024-05-21
审核人：金志方 审核日期：2024-05-21
订正版本：V1.0 订正内容：初稿
