USR-K7串口做主机MODBUS网关功能示例

一、资料下载

USR-K7 说明书下载链接：https://www.usr.cn/Download/1322.html

USR-K7 AT指令集官网下载链接：https://www.usr.cn/Download/296.html

USR-K7 设置软件官网下载链接：https://www.usr.cn/Download/230.html

USR-KX-EVK 评估板https://www.usr.cn/Product/151.html

网络调试助手 串口调试助手二合一：https://www.usr.cn/Download/843.html

MODBUS SLAVE和MODBUS POLL软件可以百度下载。

二、硬件连接

1、所需物品

USR-K7 产品 1台

USR-KX-EVK 评估板 1个

12V电源适配器 1个

超五类网线 1根

笔记本电脑 1台

USR-RS232串口线1条

2、硬件连接

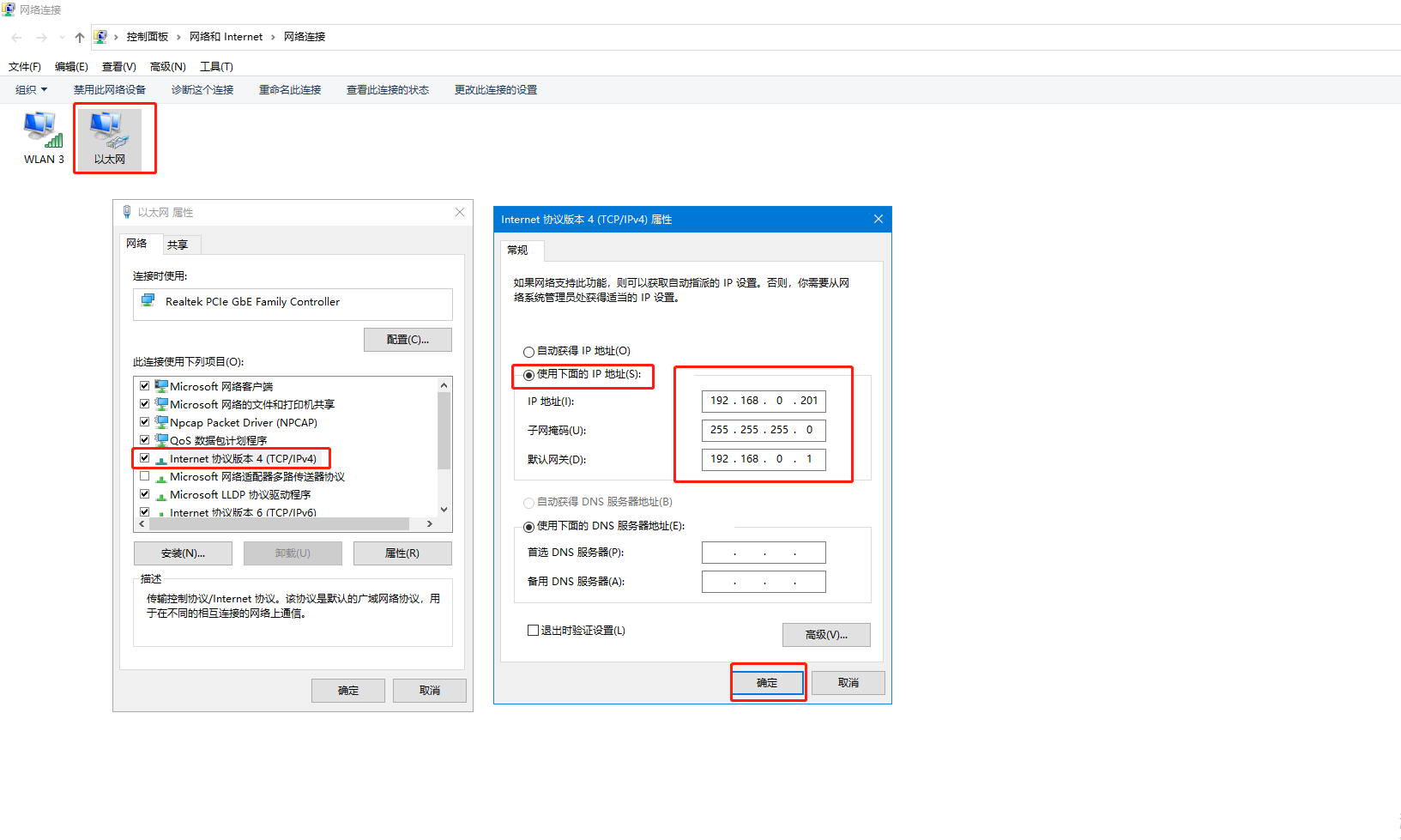

USR-K7 放在评估板上网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网，评估板的串口接USB-RS232串口线，然后评估板接12V电源适配器上电。

电脑提前下载打开M4设置软件和网络调试助手。

电脑关闭防火墙，禁用其他网卡。

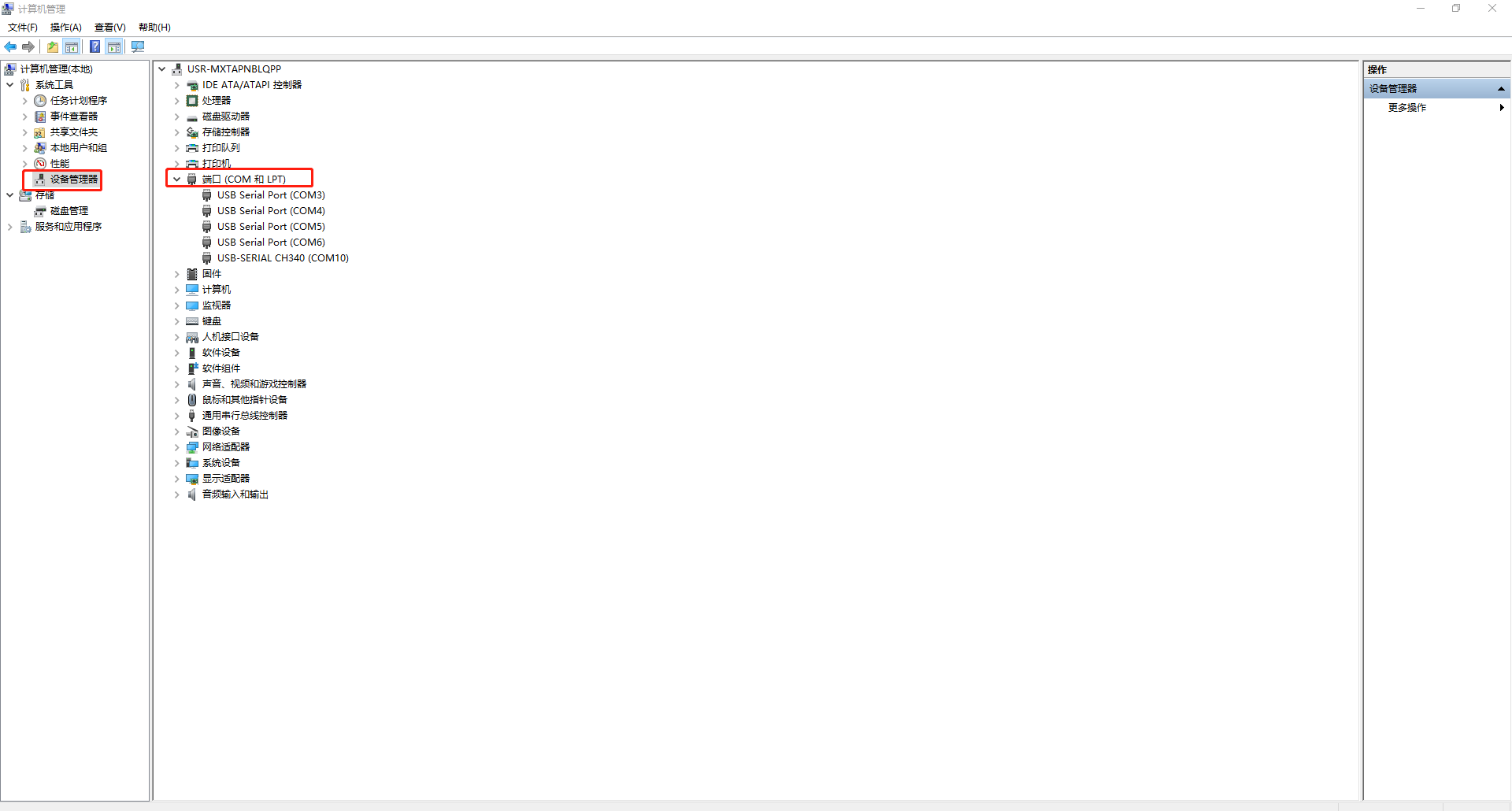

3、确认串口线的串口号

三、USR-K7参数设置

1、局域网搜索USR-K7 IP

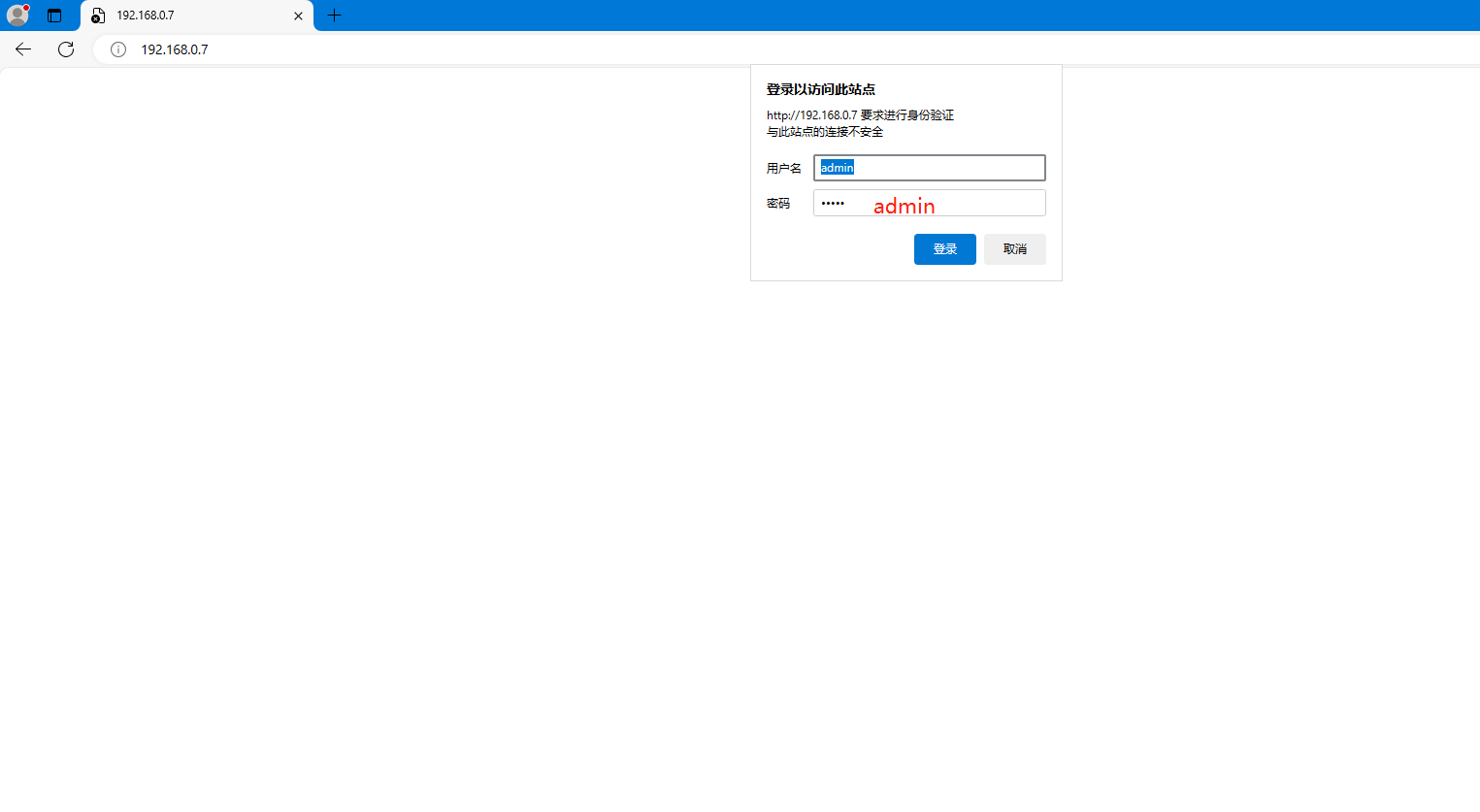

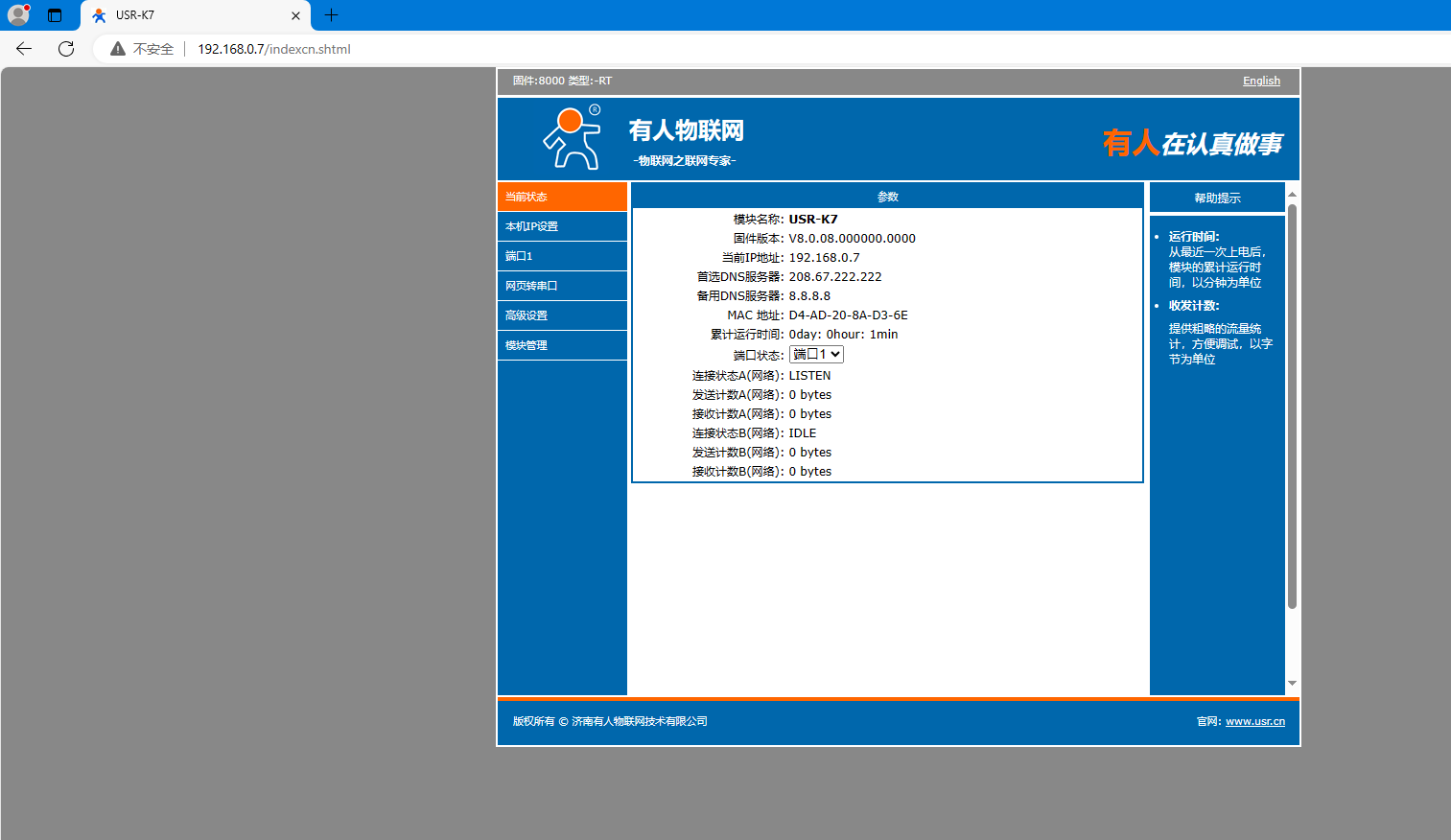

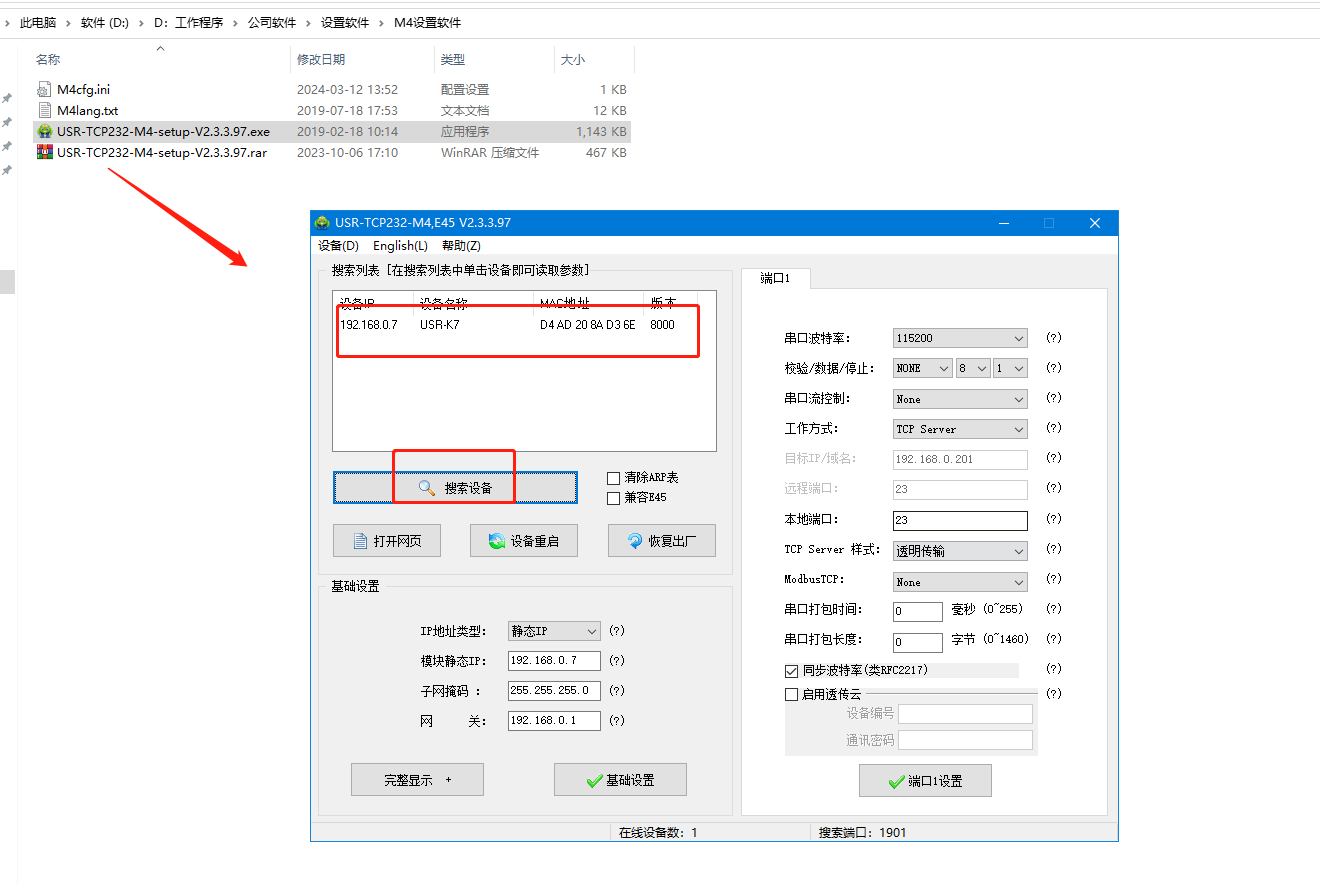

USR-K7和电脑网线直连，打开M4软件，搜到USR-K7的IP。浏览器输入IP，登陆K7网页，用户名和密码都是admin。

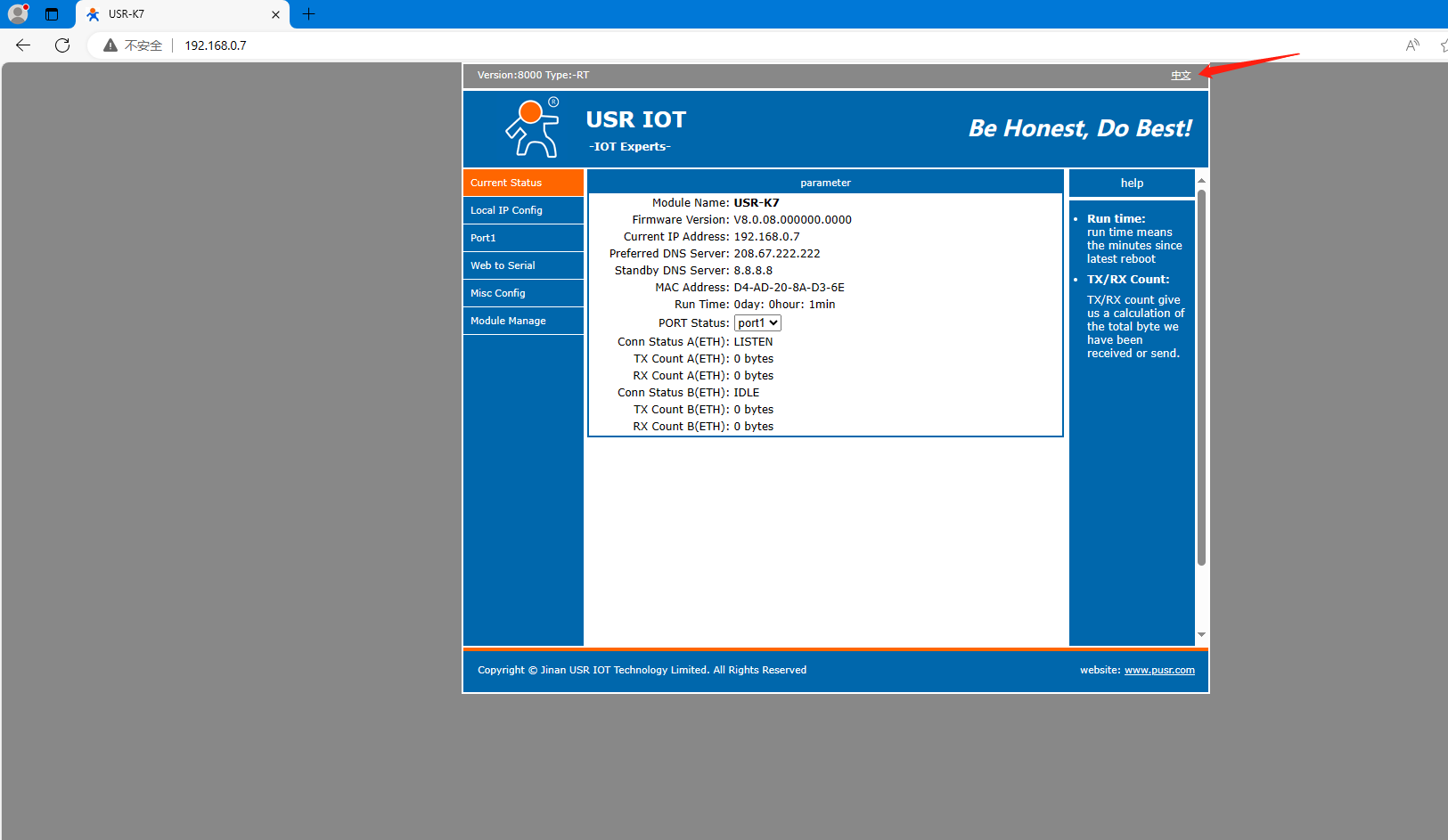

2、USR-K7网页切换中文显示

3、设置端口1参数

（1）端口1参数波特率是默认115200，NONE，8,1

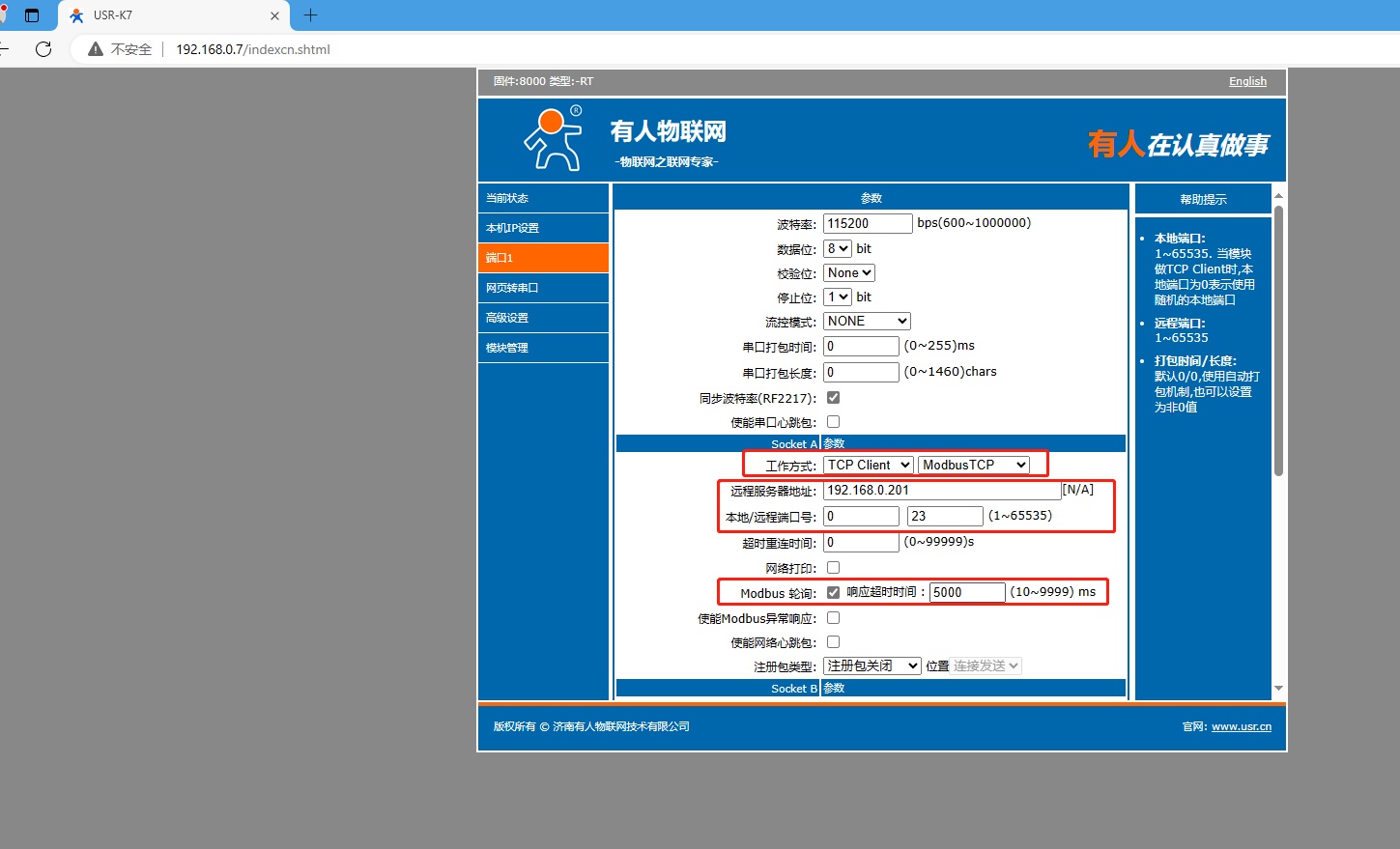

（2）Socket 参数设置：

工作方式：TCP client 后面的NONE改为Modbus TCP

远程服务器地址(填连接的电脑IP）：192.168.0.201

远程端口：23

Modbus 轮询功能勾选，响应超时时间设置5000ms

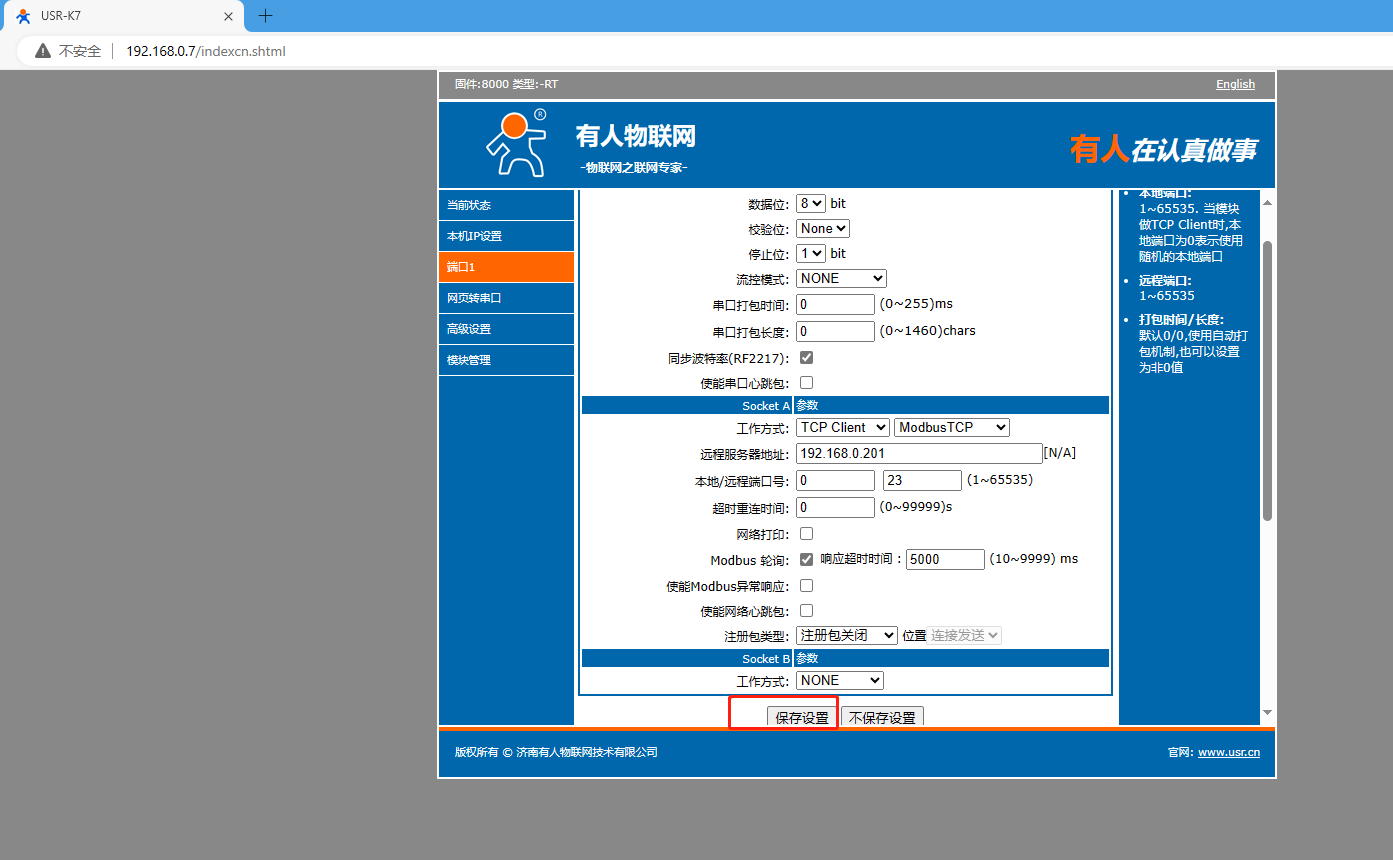

点击保存设置

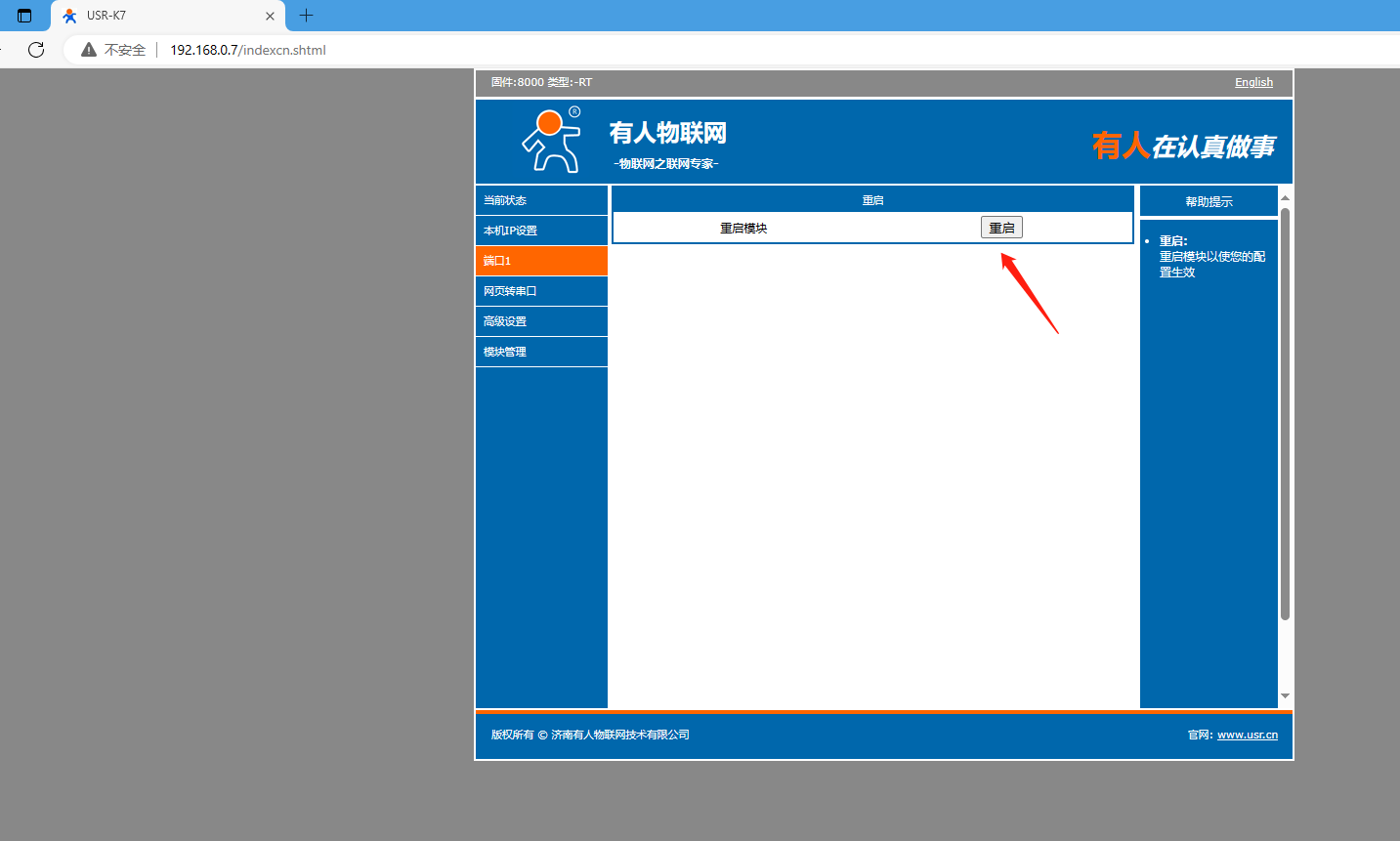

（3）最后点击重启

四、MODBUS软件设置

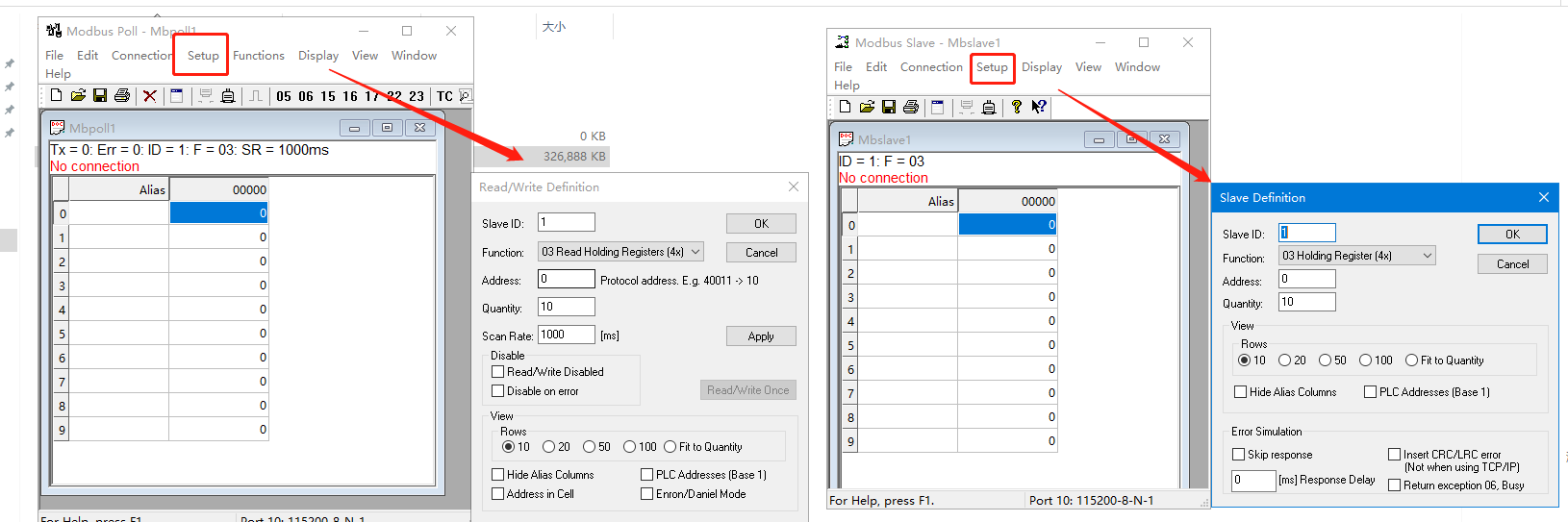

1、MODBUS软件的 Setup设置

（1）在USR-K7串口线接的电脑上安装Modbus Poll软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：10（从起始地址开始寄存器地址数量）

Scan Rate：1000ms（采集周期1s）

（2）打开MODBUS SLAVE软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：10（从起始地址开始寄存器地址数量）

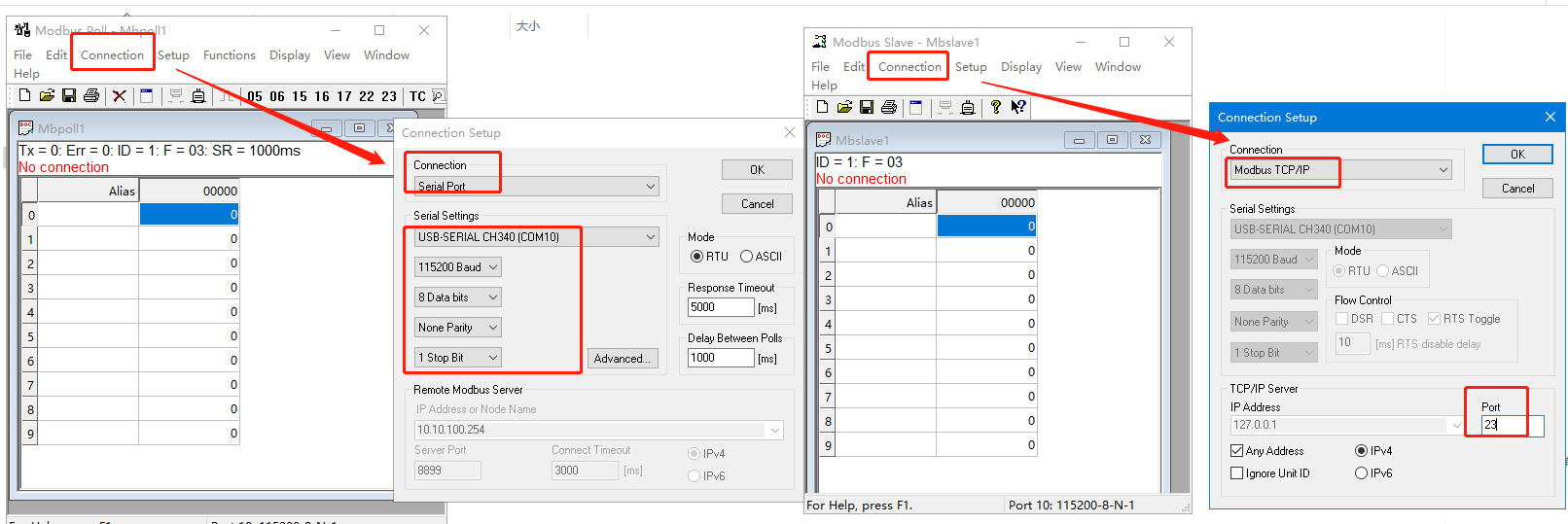

2、MODBUS软件的 Connection设置

（1）Modbus Poll软件，点击Connection，选择Serial Port，选择对应的COM口COM10，对应USR-K7的串口参数115200，最后点击OK。

（2）Modbus Slave软件，点击Connection，选择Modbus TCP/IP，Port端口23。最后点击OK。

五、协议转换通讯测试

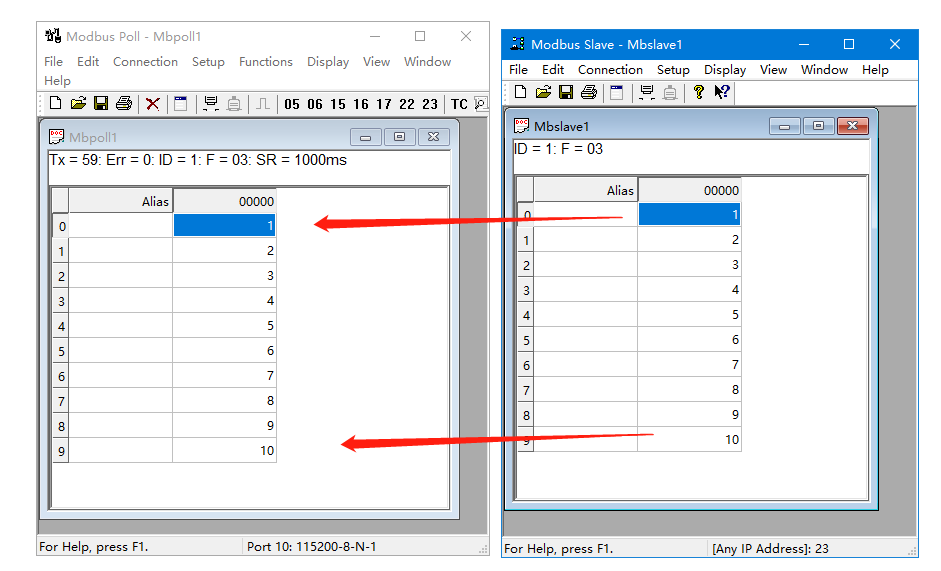

1、改变MODBUS SLAVE寄存器地址里面的数据，对应寄存器地址的MODBUS POLL软件可以正常读取。

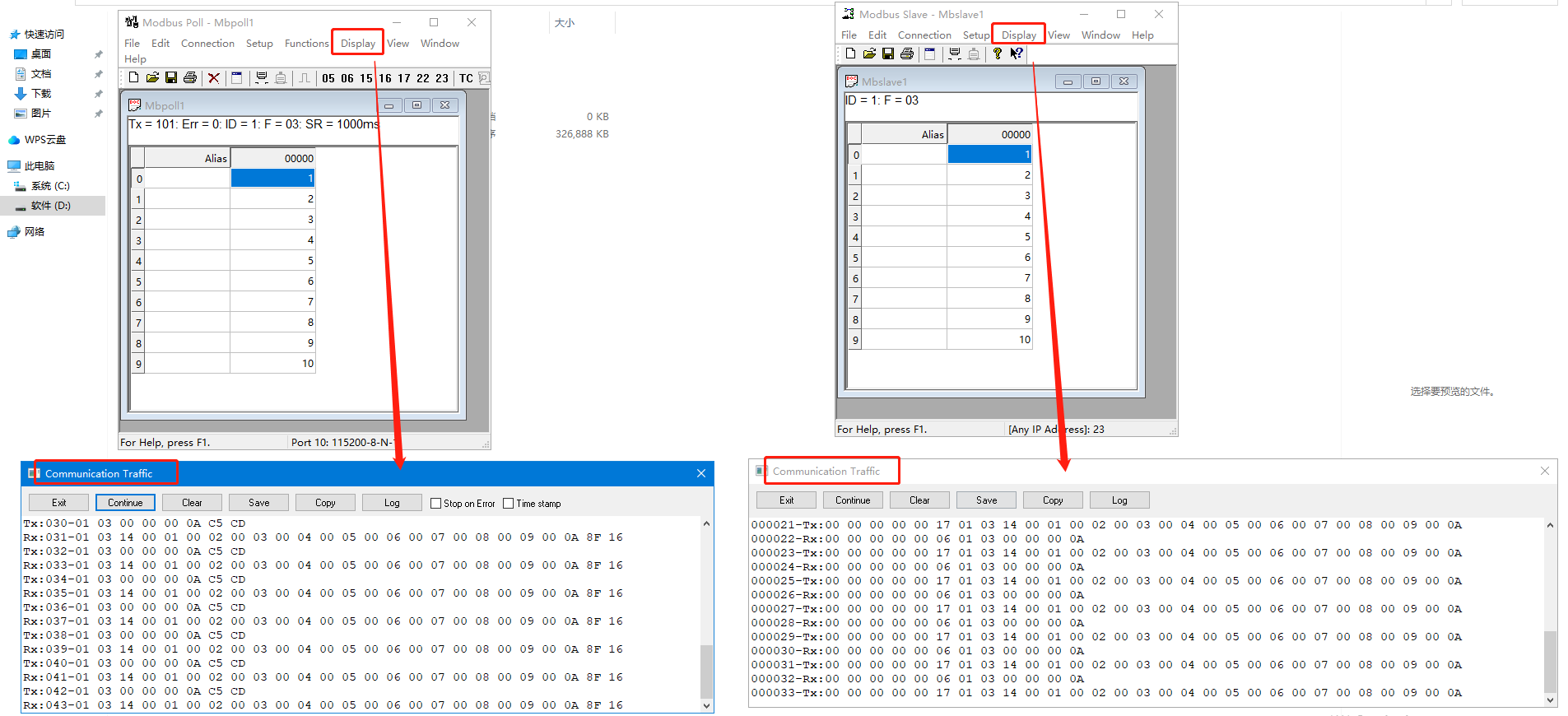

2、数据监控，MODBUS POLL和MODBUS SLAVE，都点击Display,找到Communication Traffic，点开就可以看到后台数据。

MODBUS POLL软件端是MODBUS RTU协议格式数据，MODBUS SLAVE软件端是MODBUS TCP协议格式数据。
