USR-TCP232-ED2串口做主机MODBUS网关功能示例
2024-05-21



USR-TCP232-ED2串口做主机MODBUS网关功能示例


一、资料下载

USR-TCP232-ED2 说明书下载链接:https://www.usr.cn/Download/1336.html

USR-TCP232-ED2 规格书官网下载链接:https://www.usr.cn/Download/423.html

USR-TCP232-ED2 AT指令集官网下载链接:https://www.usr.cn/Download/1335.html

USR-TCP232-ED2 设置软件官网下载链接:https://www.usr.cn/Download/230.html

网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

MODBUS SLAVE和MODBUS POLL软件可以百度下载。

二、硬件连接

1、所需物品

USR-TCP232-ED2 产品 1台

超五类网线 1根

笔记本电脑 1台

USR-TTL 串口线1条

2、硬件连接

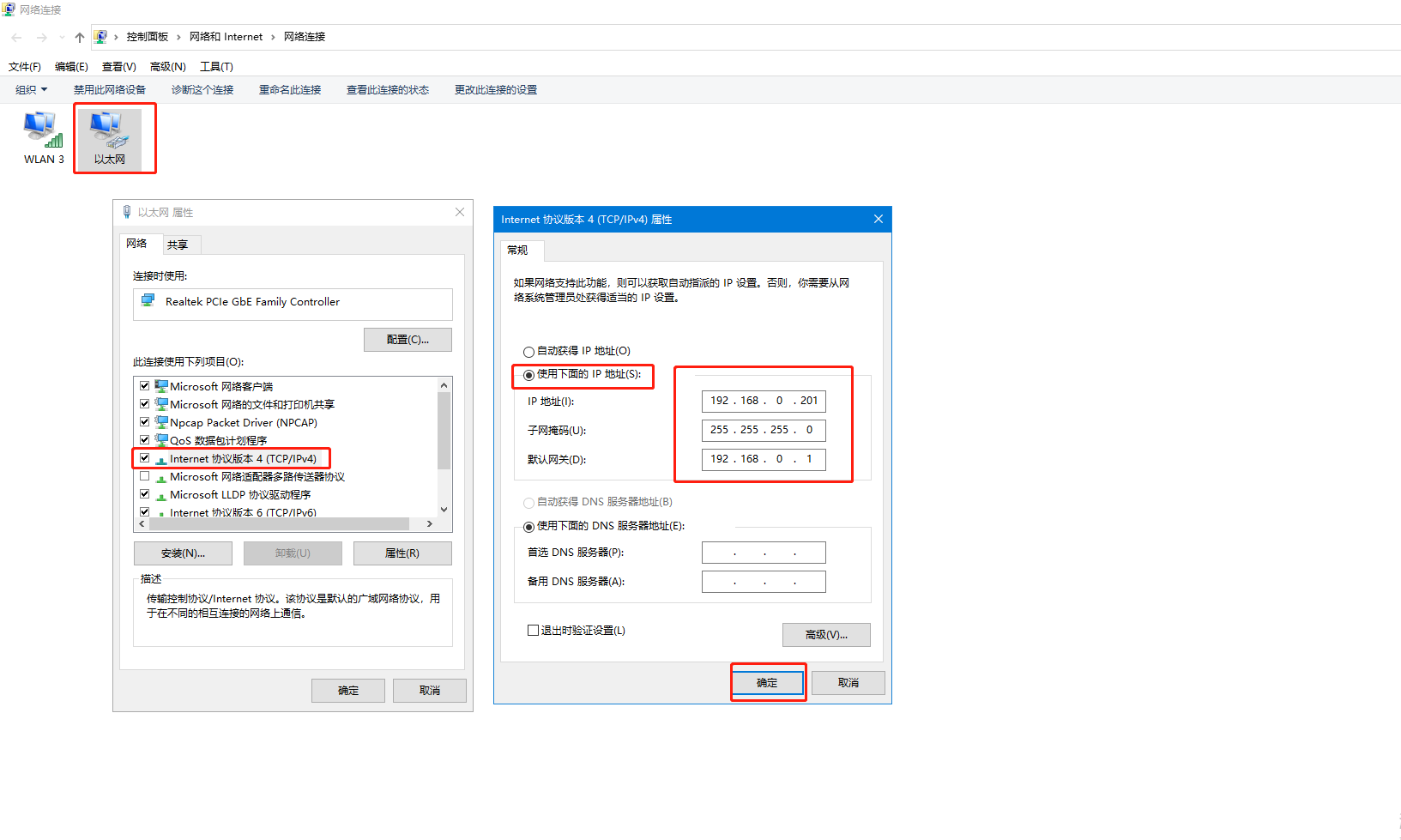

USR-TCP232-ED2 网线和电脑直连,电脑设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1,构成局域网,串口1的串口接USR-TTL 串口线,然后产品接3.3V直流稳压电源上电。

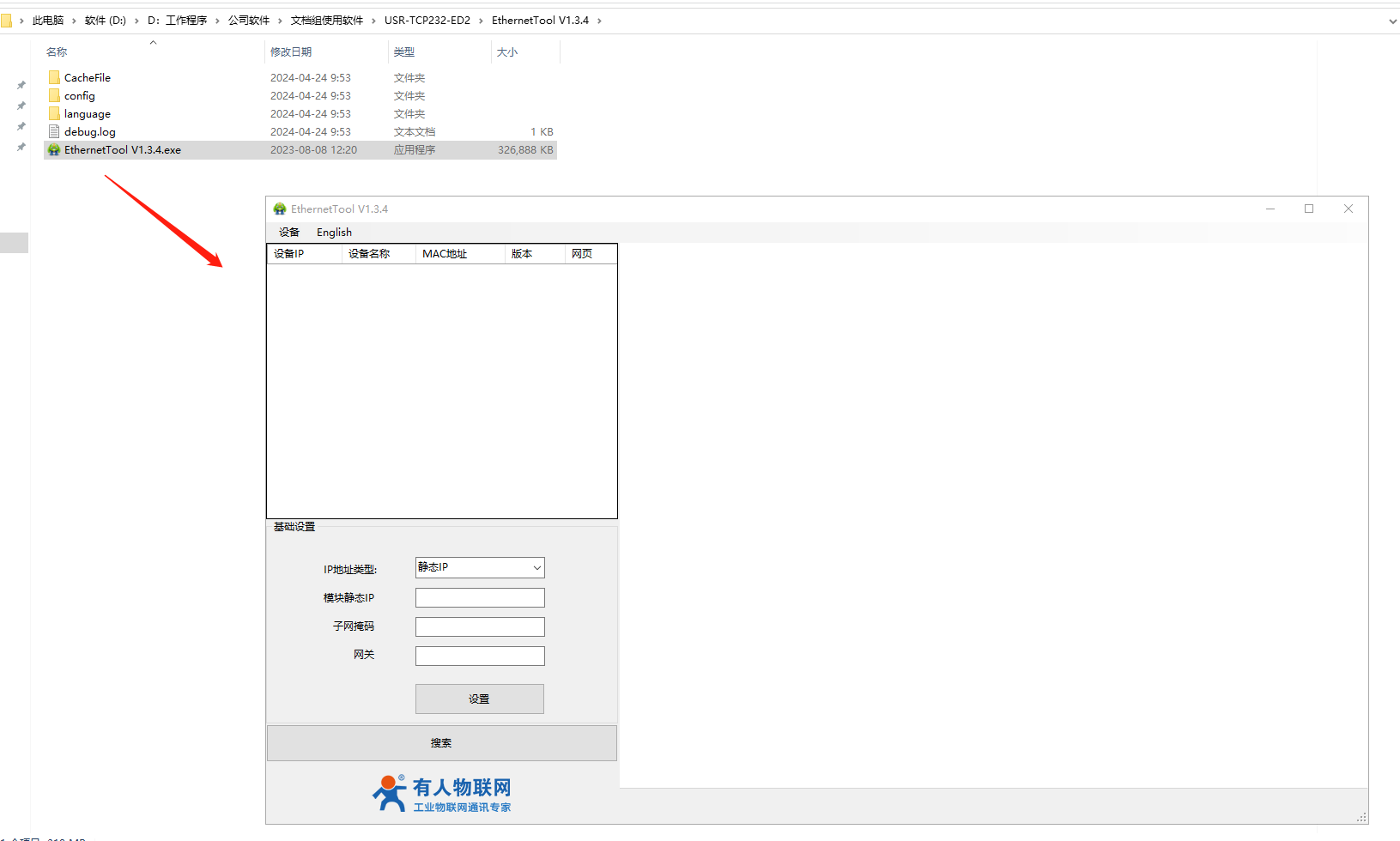

电脑提前下载打开H7设置软件和网络调试助手。

电脑关闭防火墙,禁用其他网卡。

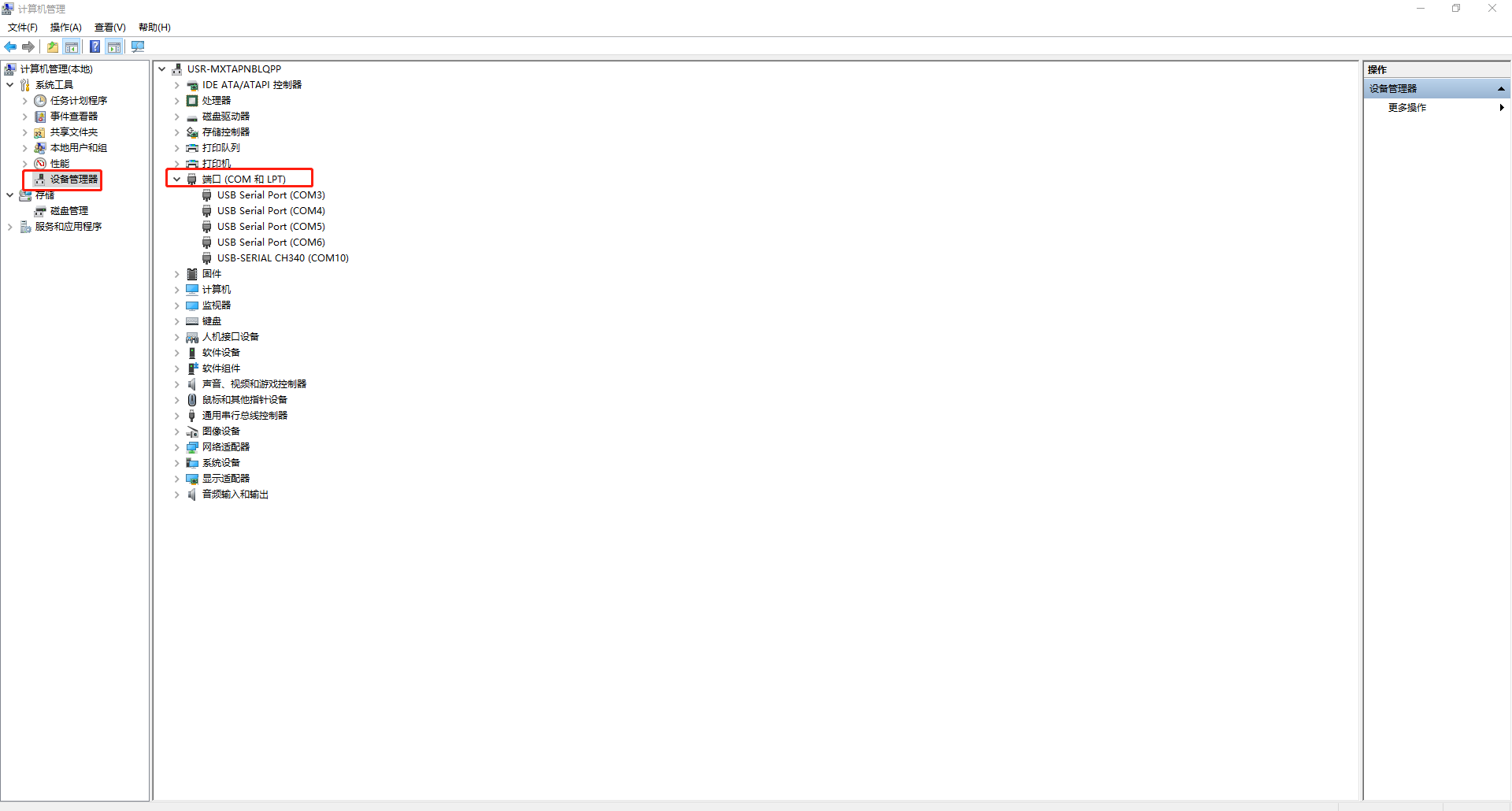

3、确认串口线的串口号

三、USR-TCP232-ED2参数设置

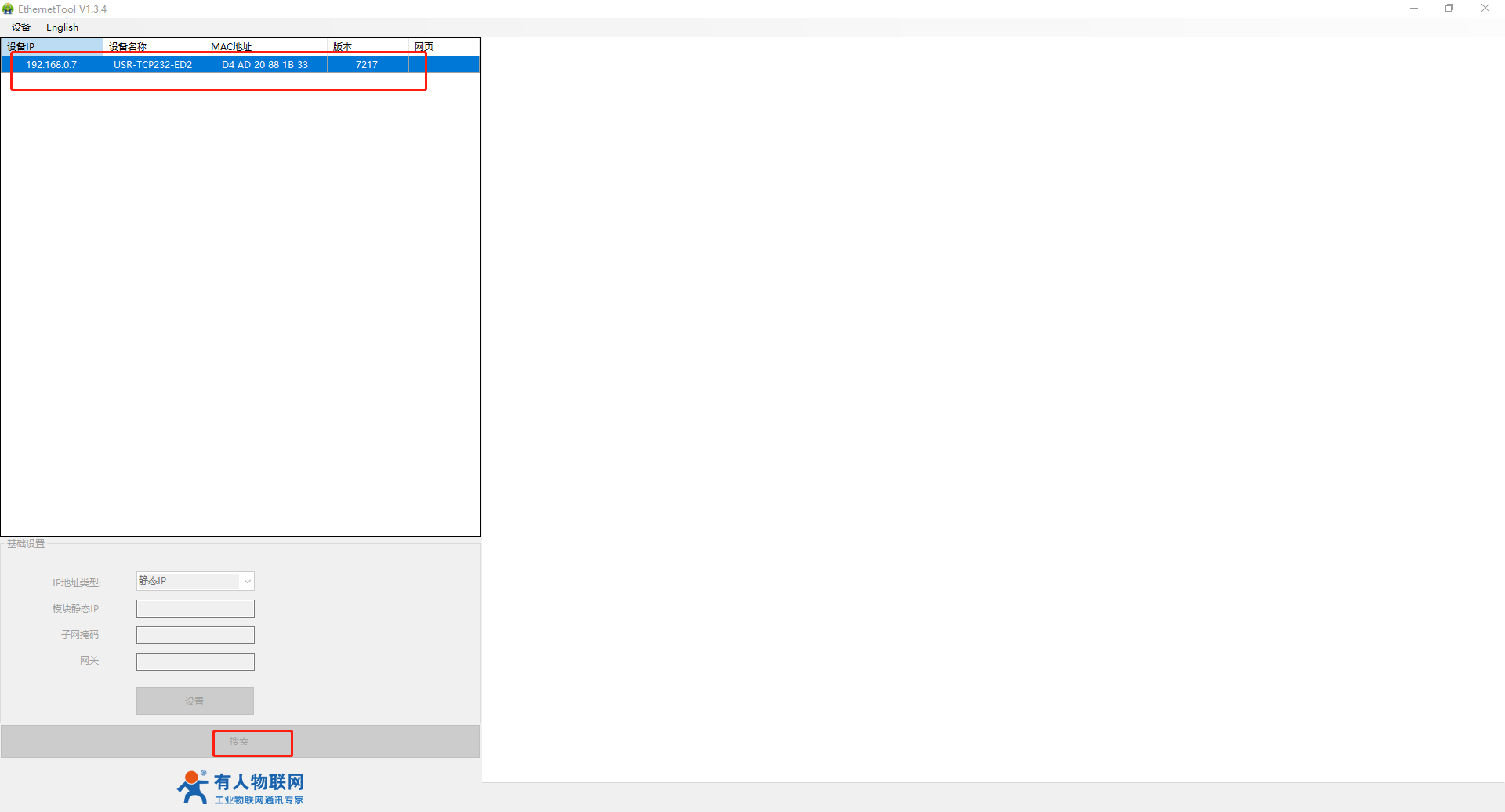

1、局域网搜索USR-TCP232-ED2 IP

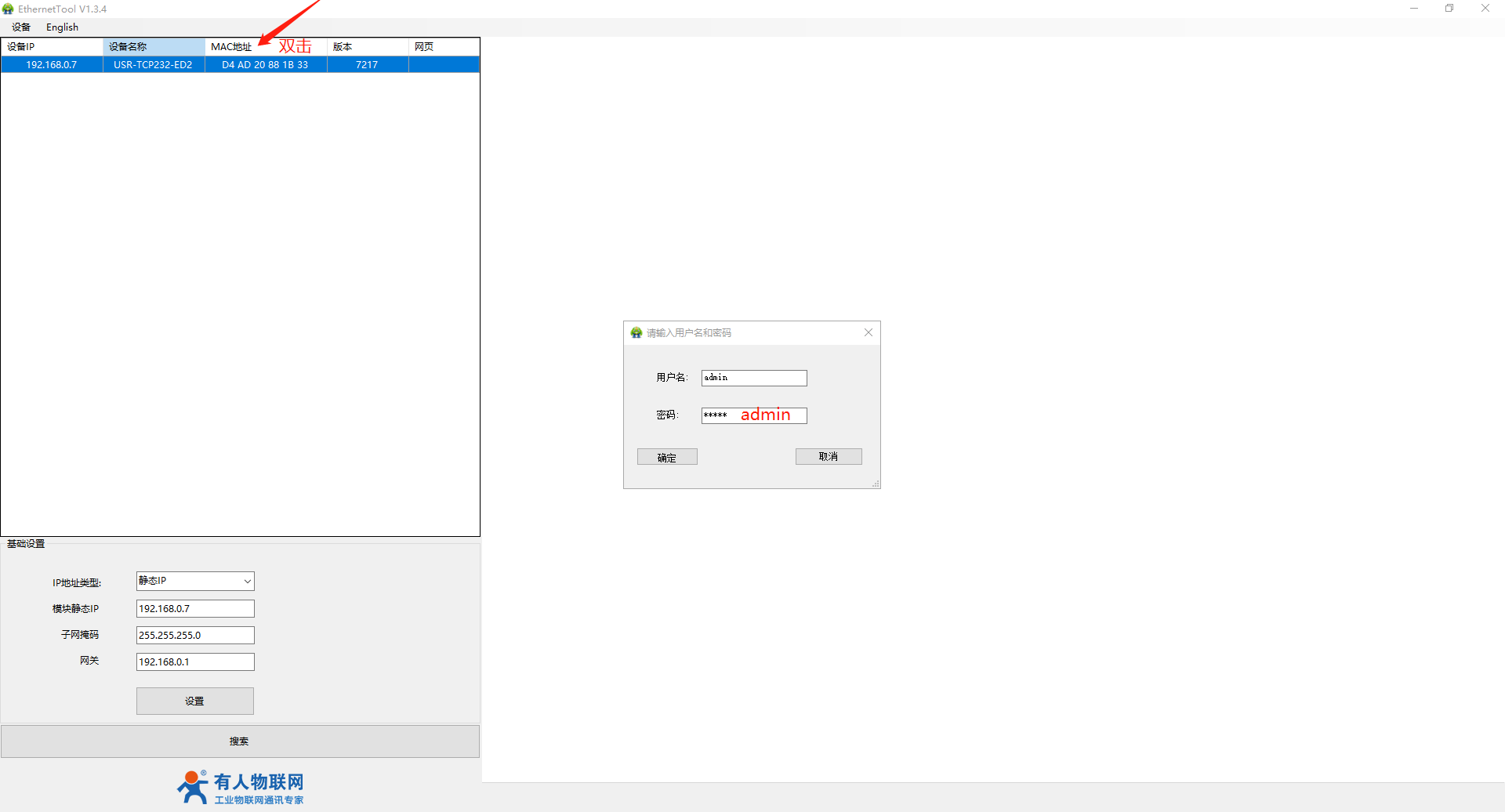

USR-TCP232-ED2和电脑网线直连,打开H7软件,搜到USR-TCP232-ED2的IP。用户名和密码都是admin。

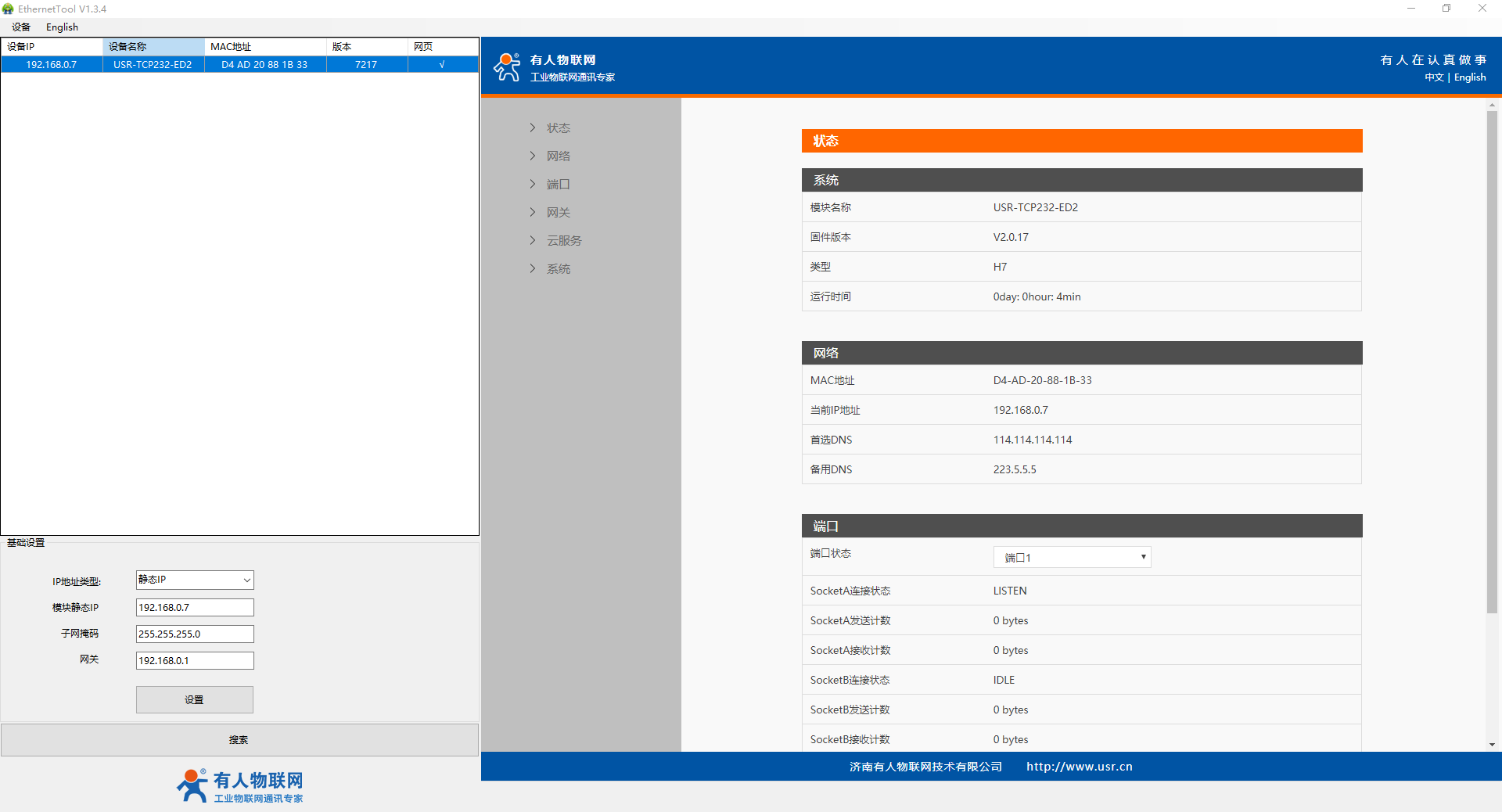

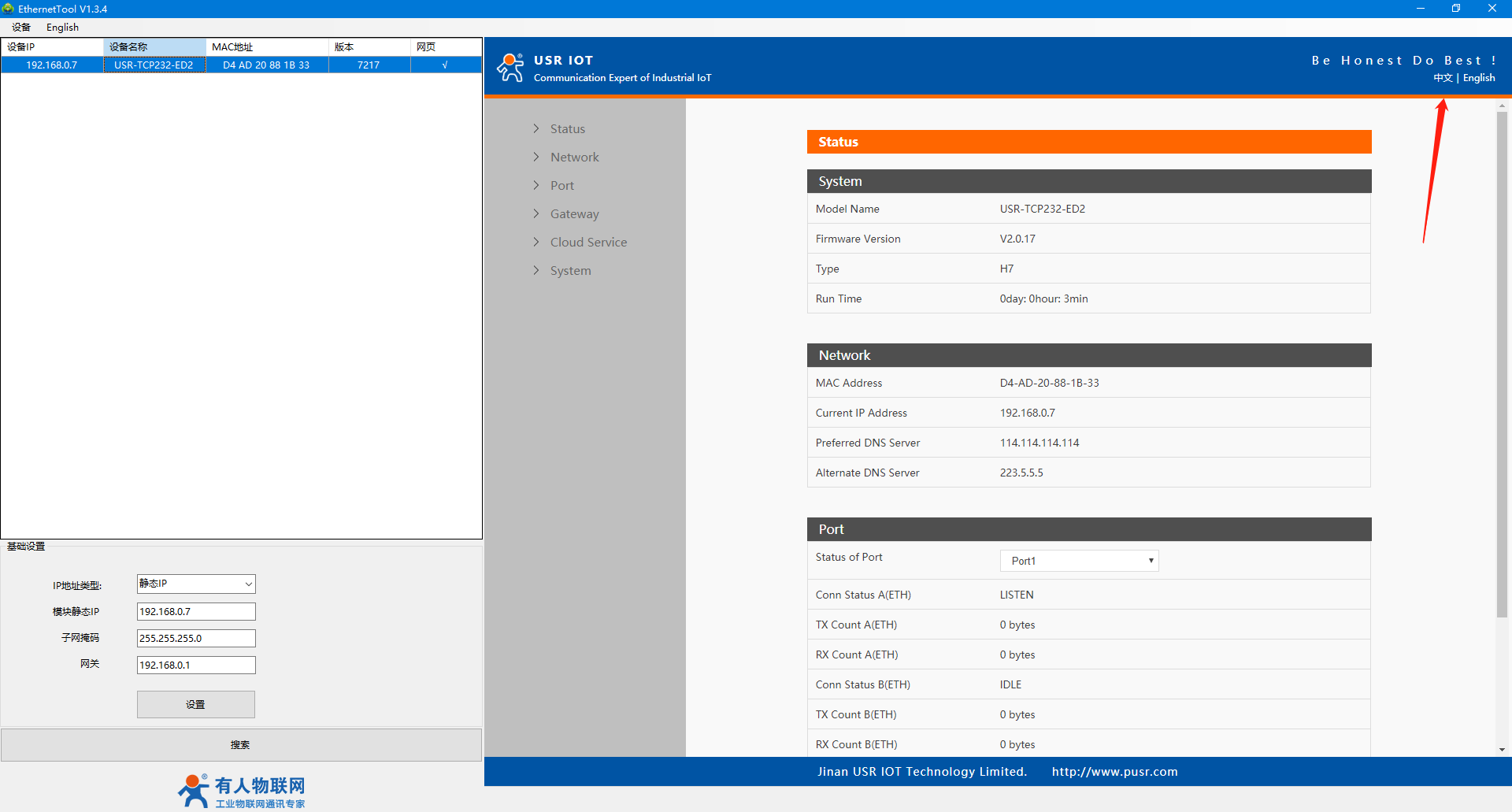

2、USR-TCP232-ED2网页切换中文显示

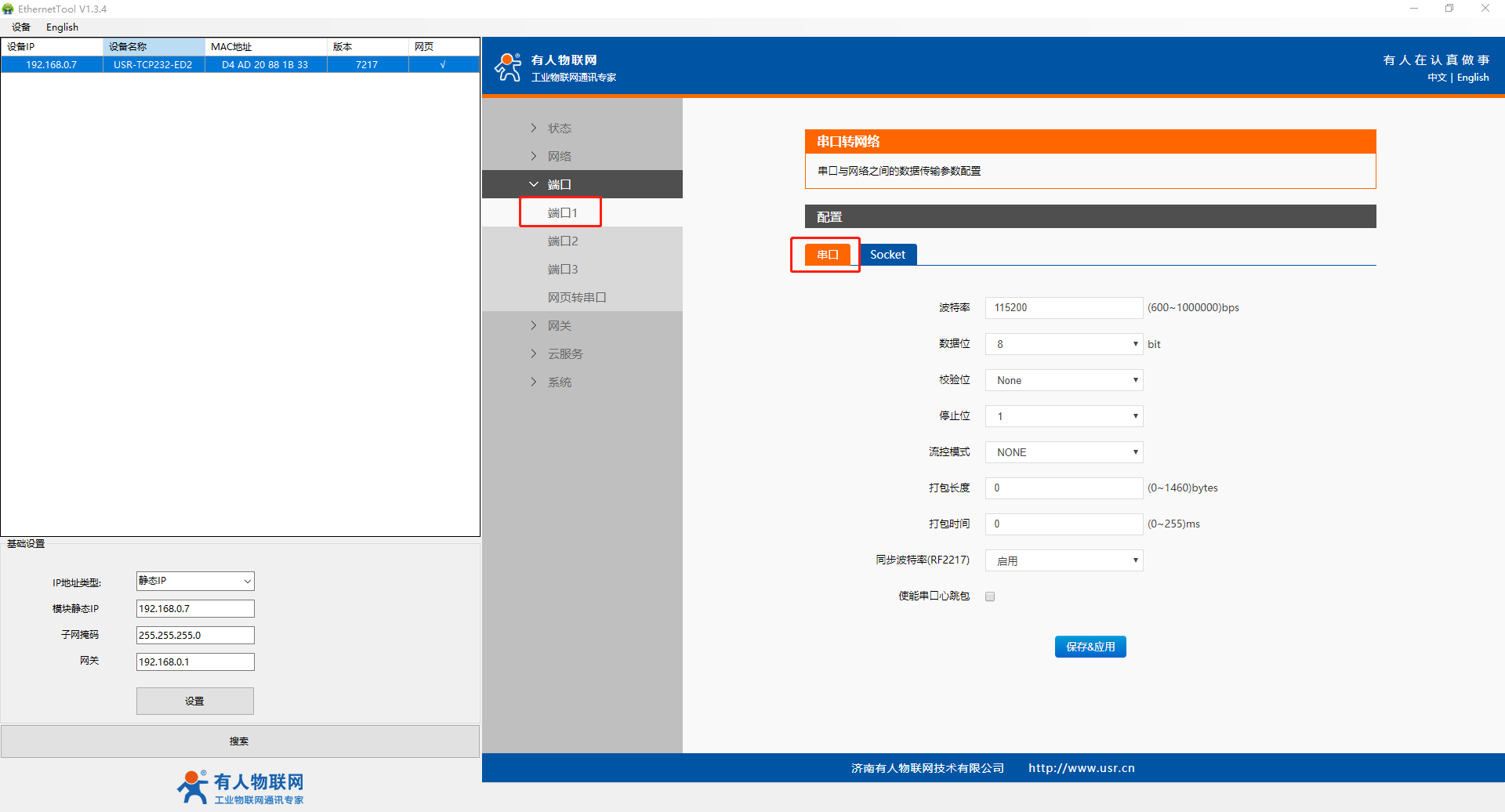

3、设置端口1参数

(1)端口1参数波特率是默认115200,NONE,8,1

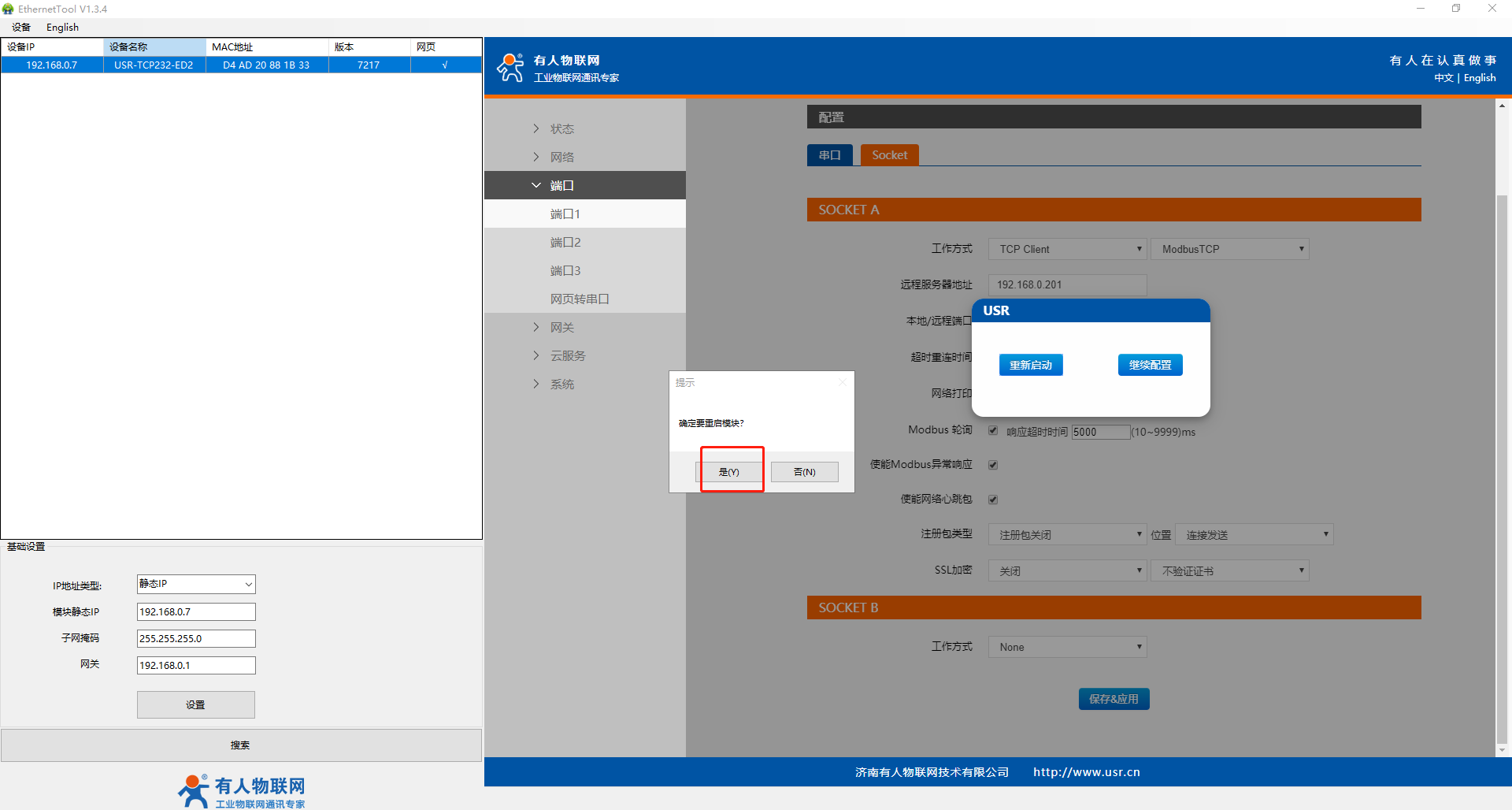

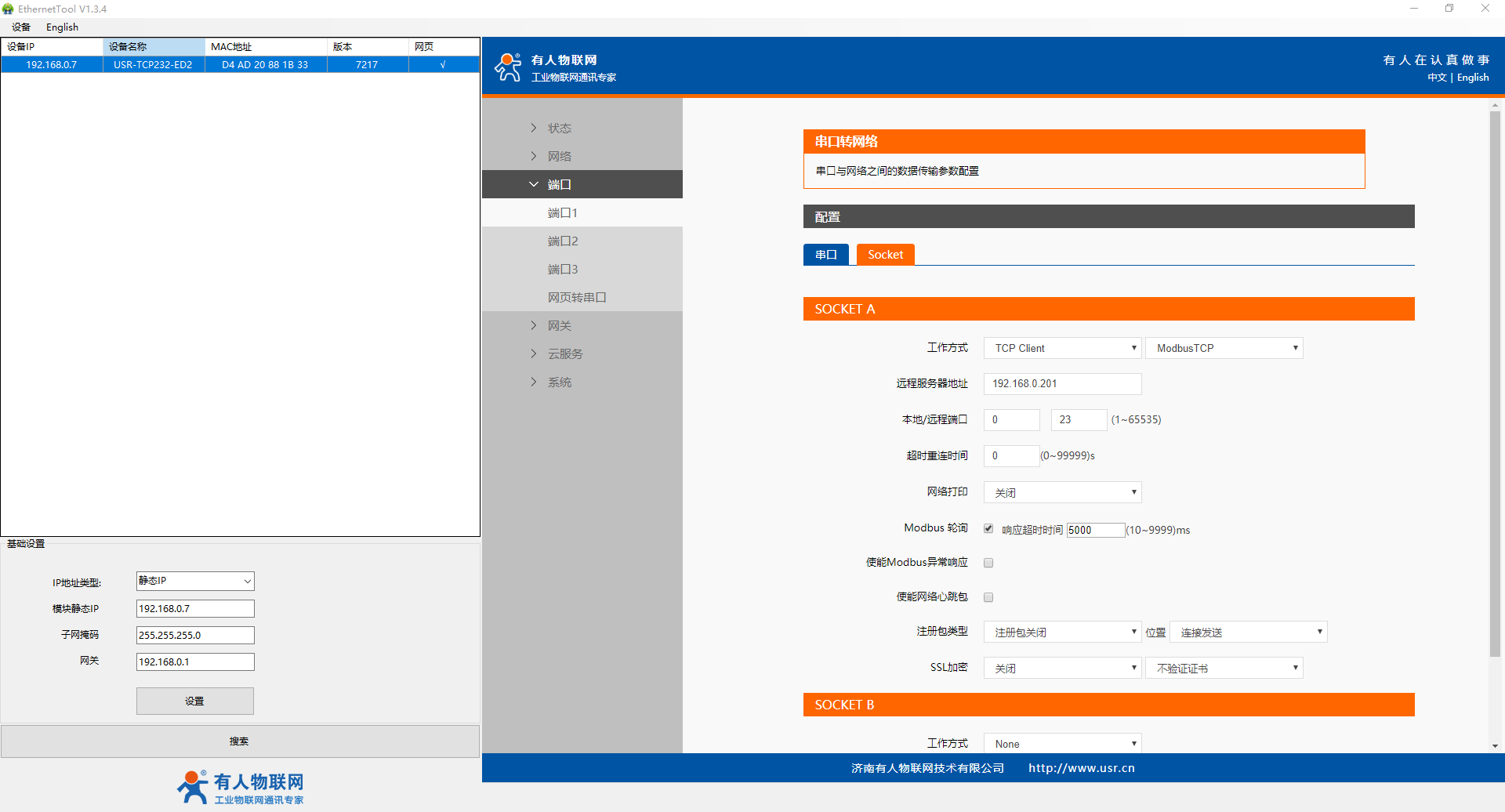

(2)Socket 参数设置:

工作方式:TCP client 后面的NONE改为Modbus TCP

远程服务器地址(填连接的电脑IP):192.168.0.201

远程端口:23

Modbus 轮询功能勾选,响应超时时间设置5000ms

点击保存&应用

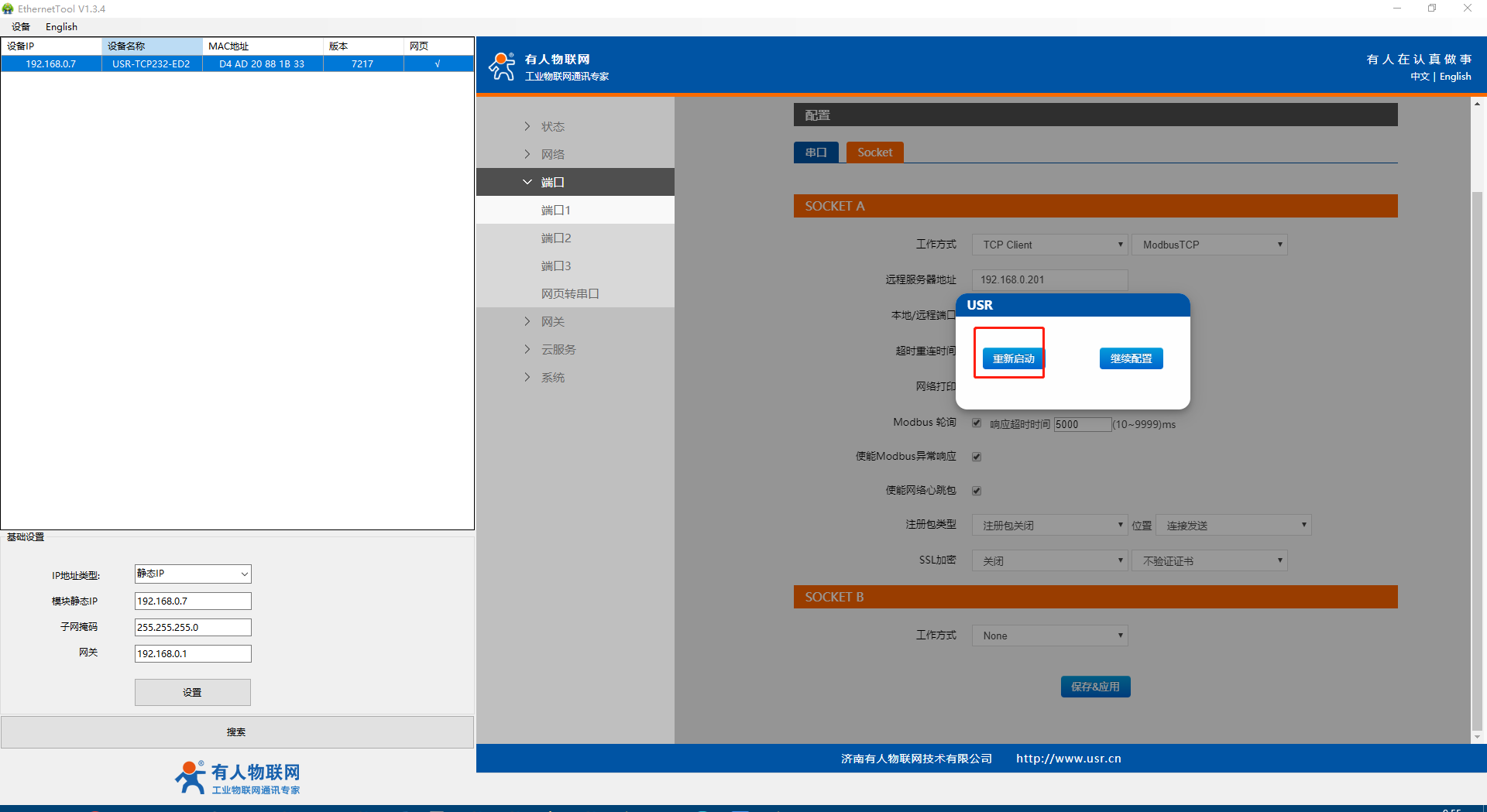

(3)最后点击重新启动

四、MODBUS软件设置

1、MODBUS软件的 Setup设置

(1)在USR-TCP232-ED2串口线接的电脑上安装Modbus Poll软件,点击Setup

Slave ID:1(从机地址测试用1)

Function: 03(读寄存器功能码)

Address:0(寄存器起始地址用0)

Quantity:10(从起始地址开始寄存器地址数量)

Scan Rate:1000ms(采集周期1s)

(2)打开MODBUS SLAVE软件,点击Setup

Slave ID:1(从机地址测试用1)

Function: 03(读寄存器功能码)

Address:0(寄存器起始地址用0)

Quantity:10(从起始地址开始寄存器地址数量)

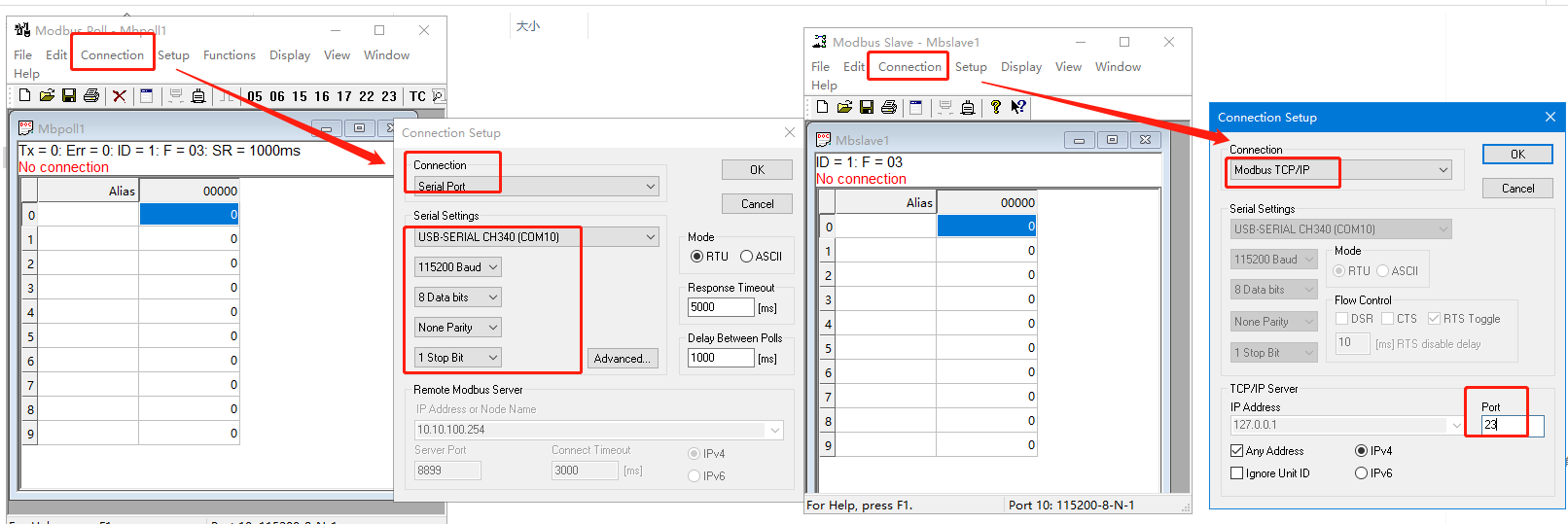

2、MODBUS软件的 Connection设置

(1)Modbus Poll软件,点击Connection,选择Serial Port,选择对应的COM口COM10,对应USR-TCP232-ED2的串口参数115200,最后点击OK。

(2)Modbus Slave软件,点击Connection,选择Modbus TCP/IP,Port端口23。最后点击OK。

五、协议转换通讯测试

1、改变MODBUS SLAVE寄存器地址里面的数据,对应寄存器地址的MODBUS POLL软件可以正常读取。

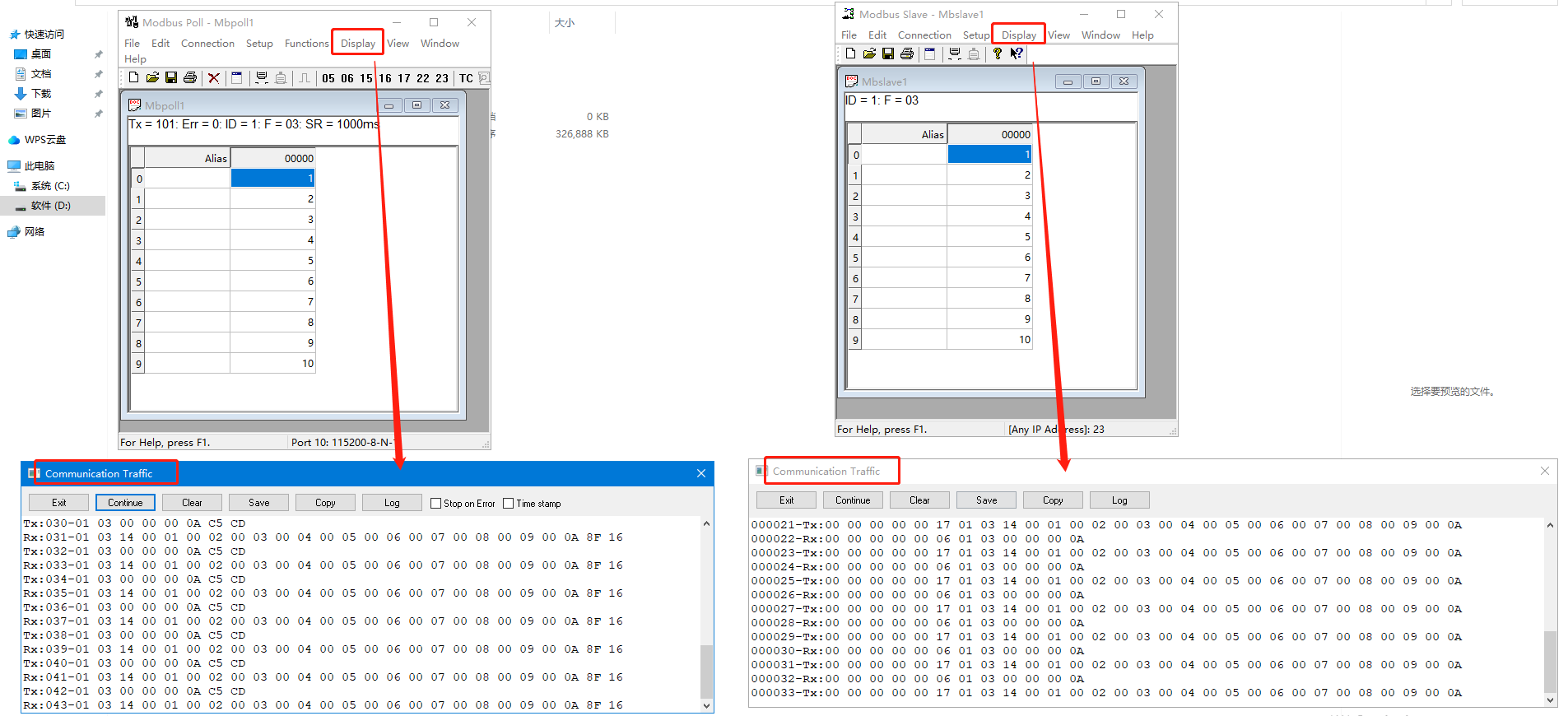

2、数据监控,MODBUS POLL和MODBUS SLAVE,都点击Display,找到Communication Traffic,点开就可以看到后台数据。

MODBUS POLL软件端是MODBUS RTU协议格式数据,MODBUS SLAVE软件端是MODBUS TCP协议格式数据。




编写人:金志方 编写日期:2024-05-21

审核人:金志方 审核日期:2024-05-21

订正版本:V1.0 订正内容:初稿
