USR-G780 V2边缘计算串口数据自定义协议透传上报示例

备注：USR-G780 V2连接远程服务器测试边缘计算功能，需要USR-G780 V2联网，需要插可以正常联网的物联卡或者手机卡。实际测试连接实际使用的远程服务器。

一、资料下载

USR-G780 V2测试边缘计算功能，需要下载USR-DR504的边缘计算资料包。

USR-DR504/514 边缘计算+MQTT使用资料包：https://www.usr.cn/Download/990.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-G780 V2 产品 1台

12V电源适配器 1个

USB-RS232或USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-G780 V2 的485串口接USB-RS485串口线到电脑USB口，接好4G天线，然后产品接12V电源适配器上电。

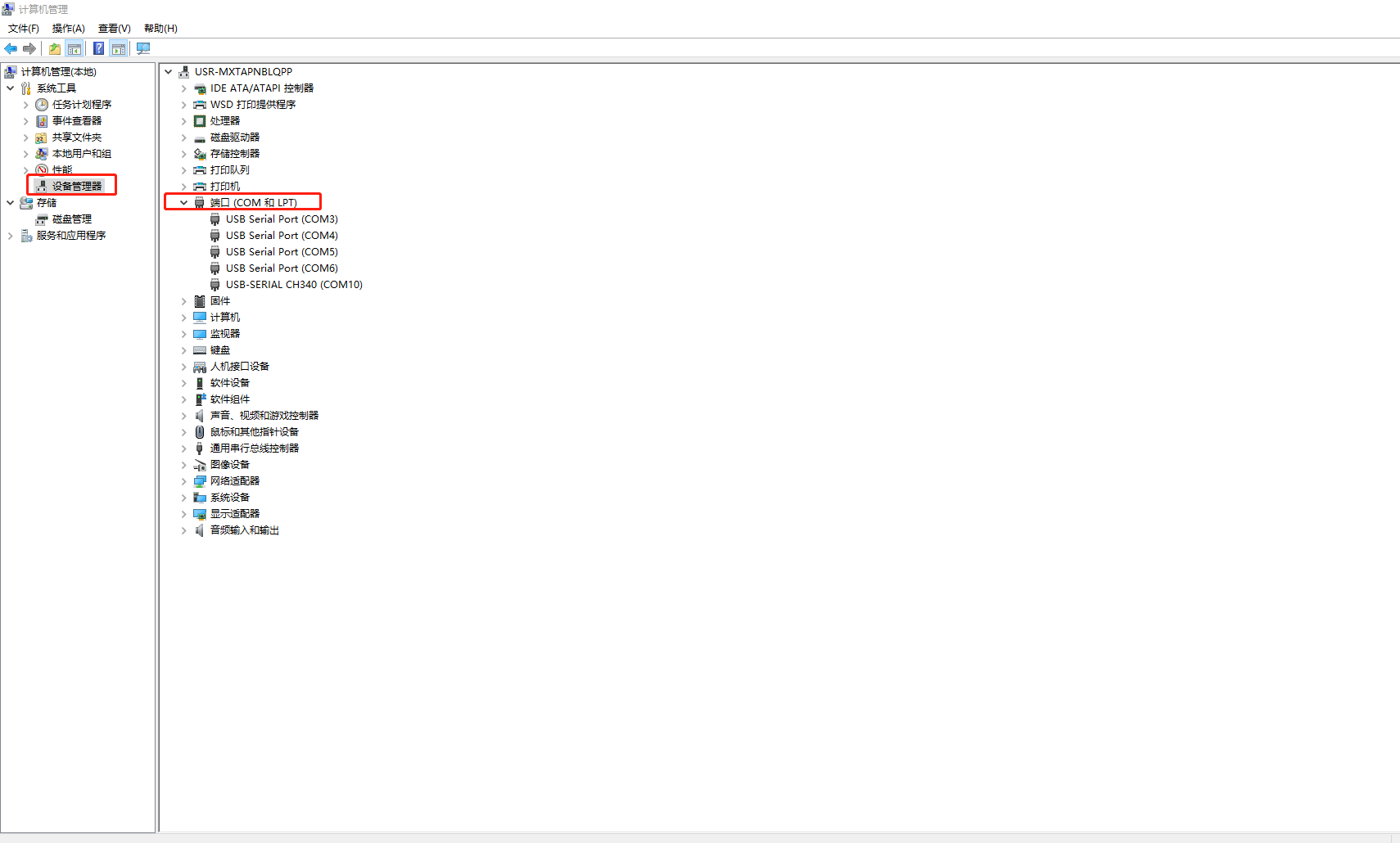

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-G780 V2的USB-RS485串口线COM口号，COM10。

三、USR-G780 V2参数设置

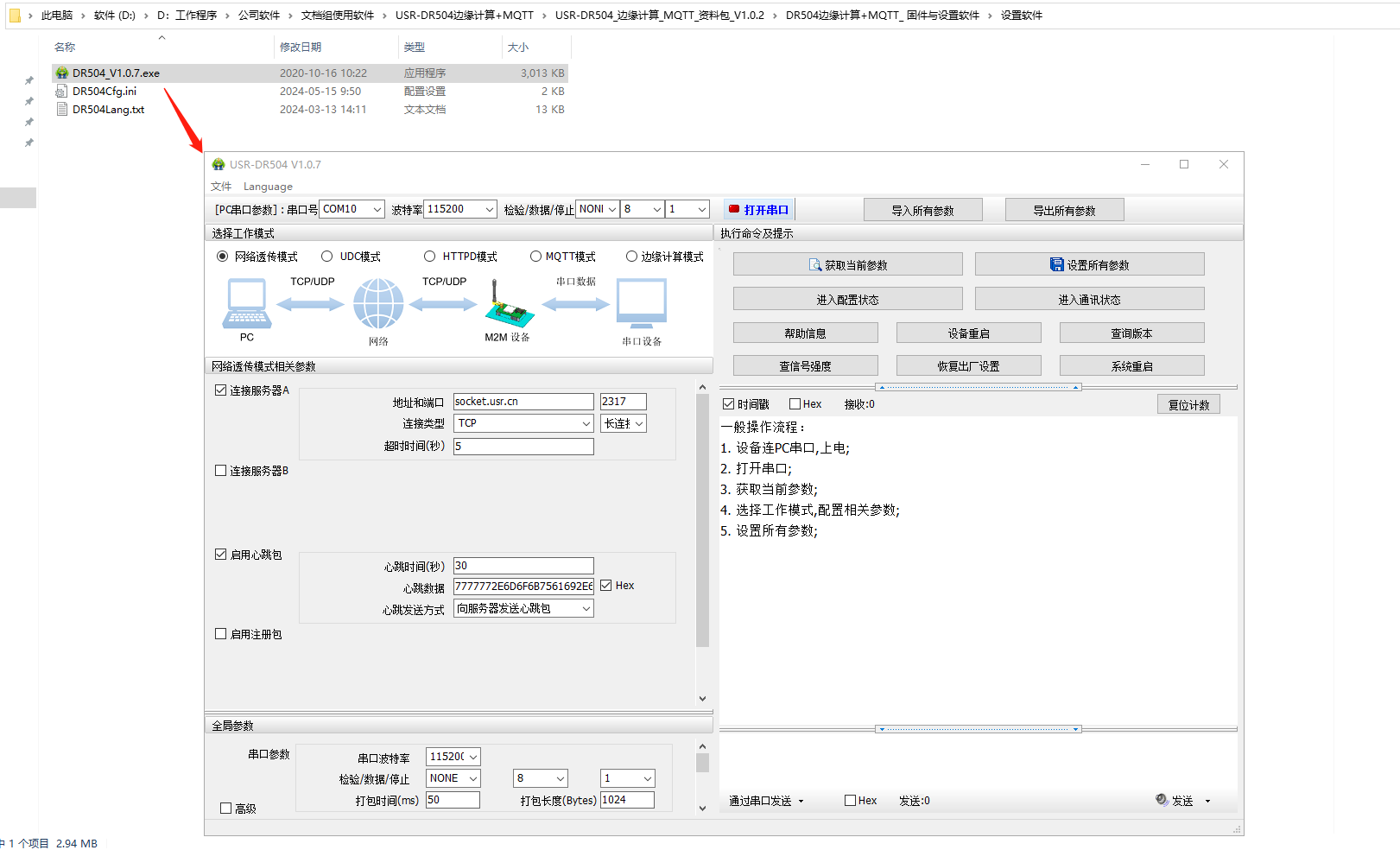

1、打开DR504边缘计算设置软件

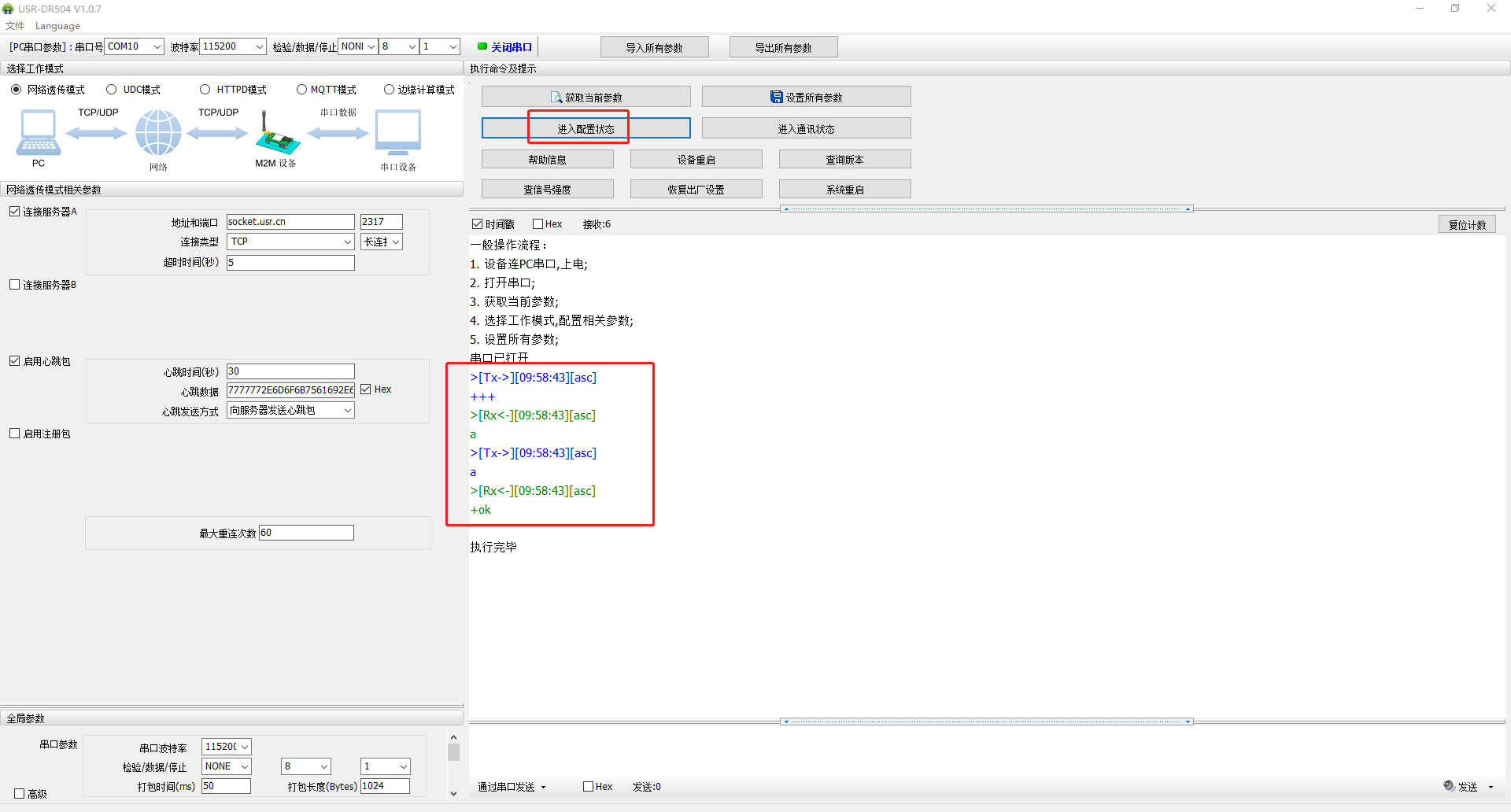

2、打开串口，点击进入配置状态

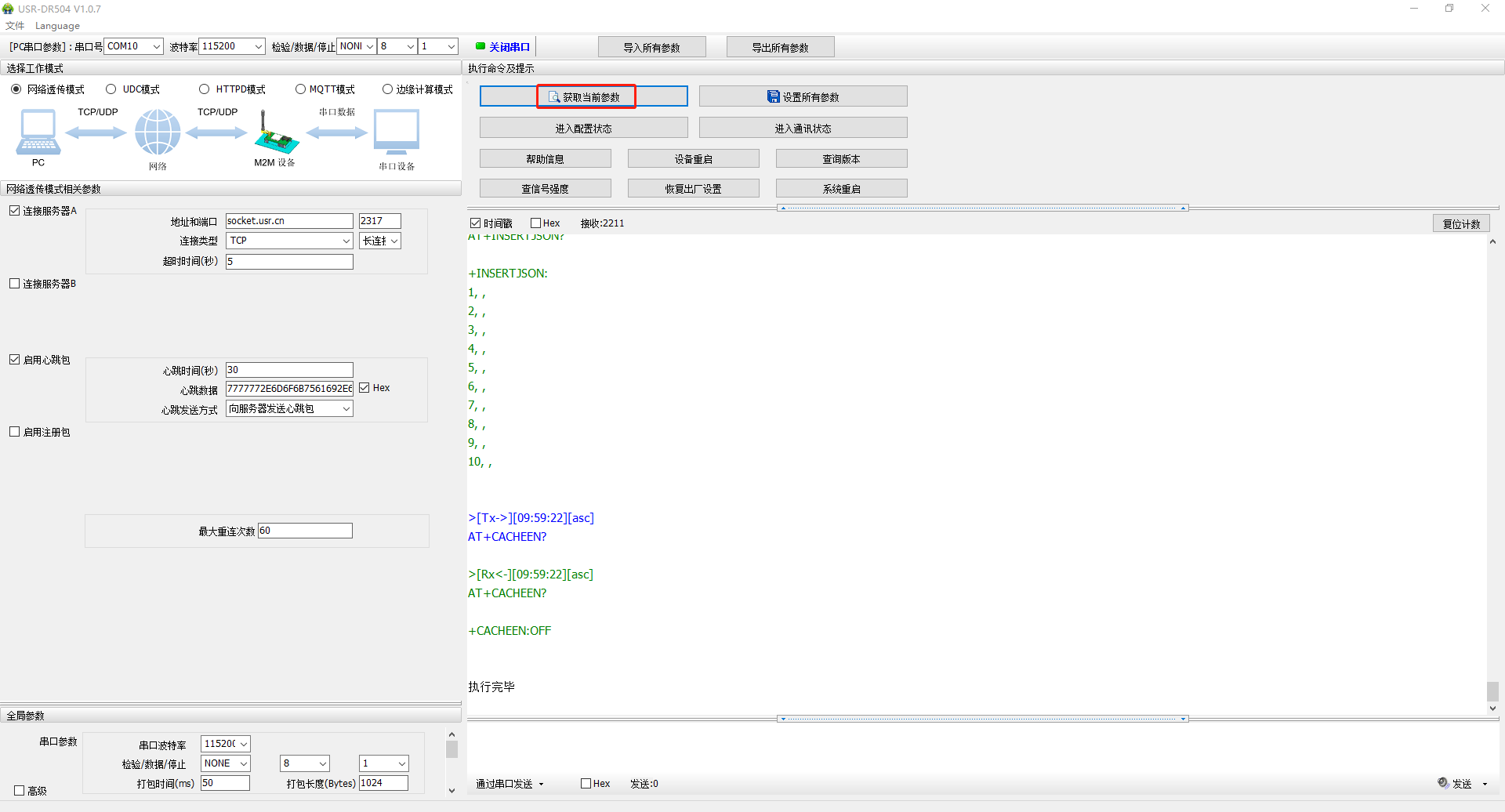

3、点击获取当前参数

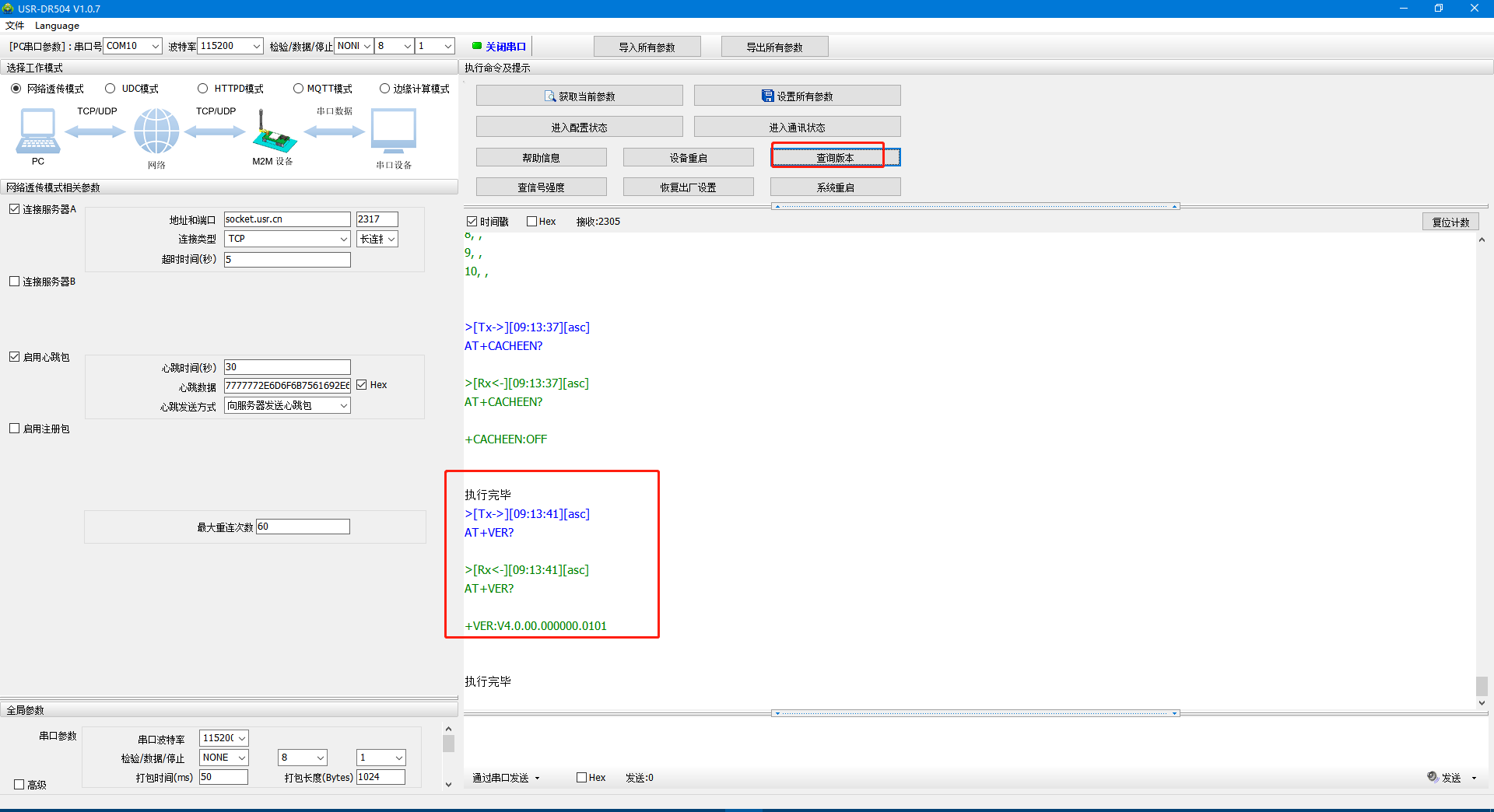

4、查询固件版本号

固件VER:V4.0.00.000000.0101才支持边缘计算功能。

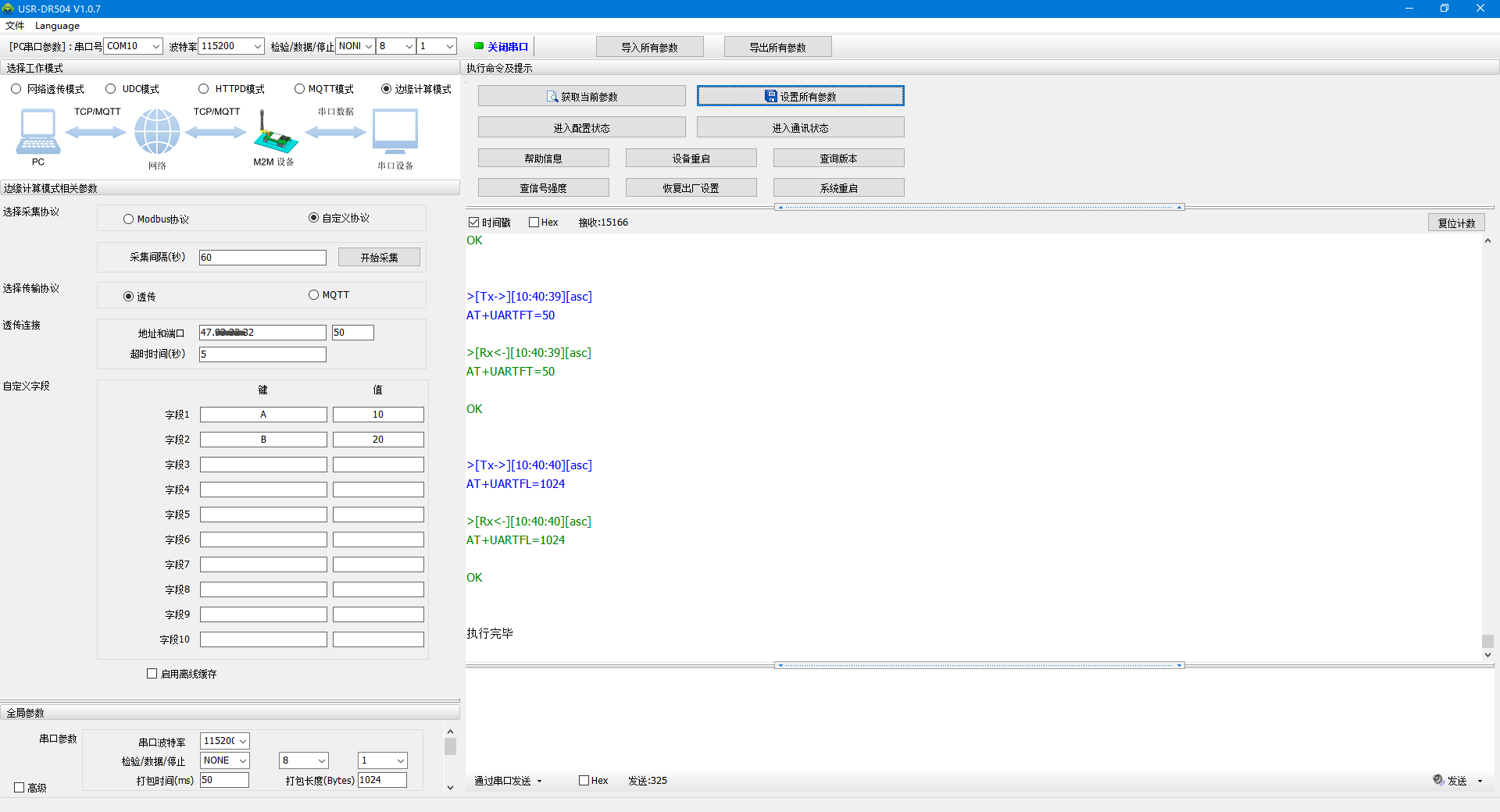

五、设置边缘计算参数

（1）工作模式勾选边缘计算模式

采集协议勾选自定义协议

采集间隔默认60秒

传输协议勾选透传

地址填要连接的远程服务器IP

端口填要连接的远程服务器端口

自定义字段：字段1（键填A，值填10）、字段2（键填B，值填20）

点击设置所有参数

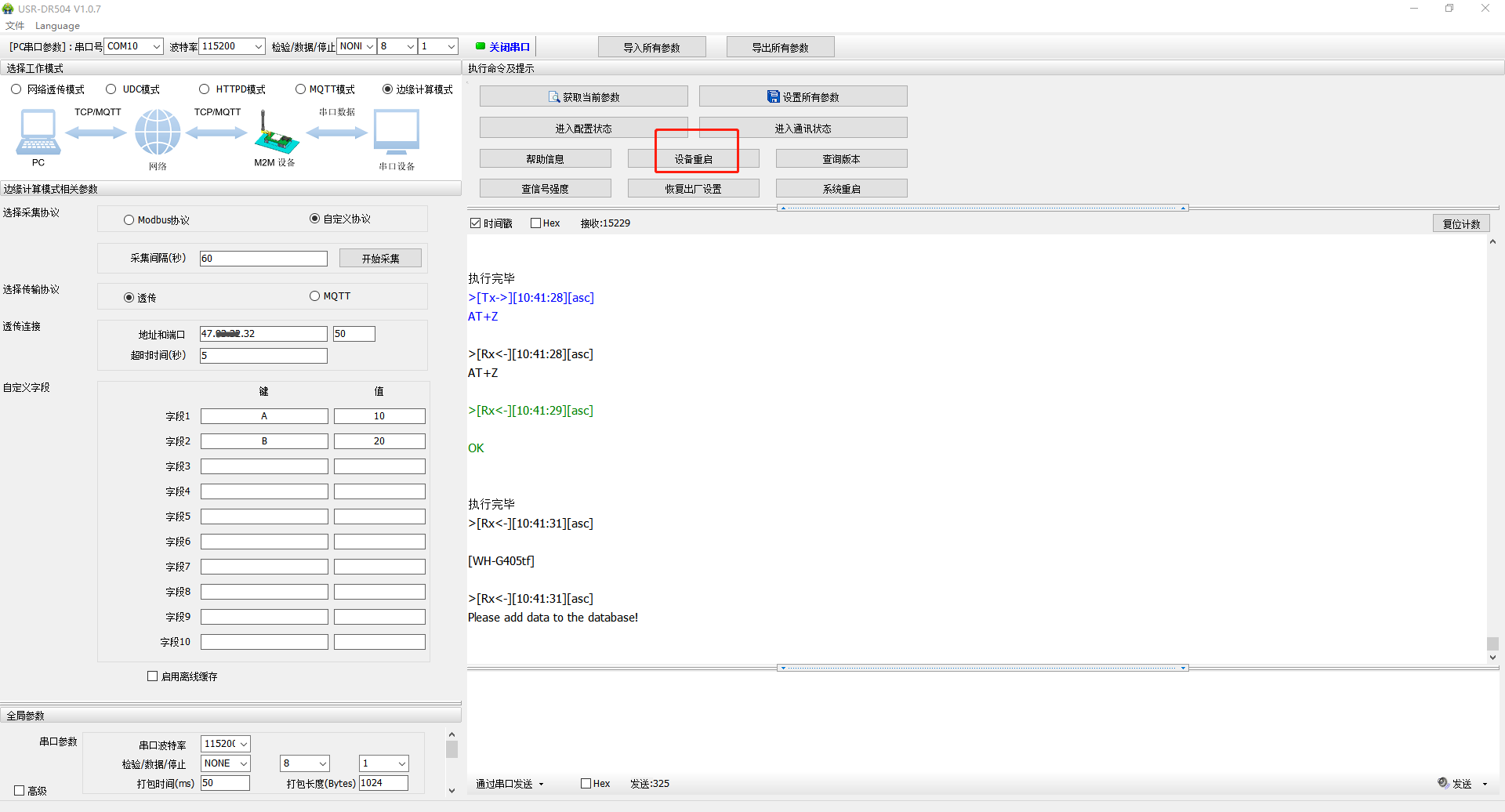

（2）设备重启

由于第一次使用没有采集规则，串口会打印 Please add data to the database!提示添加数据。

6、向采集数据库中添加需要采集的数据点

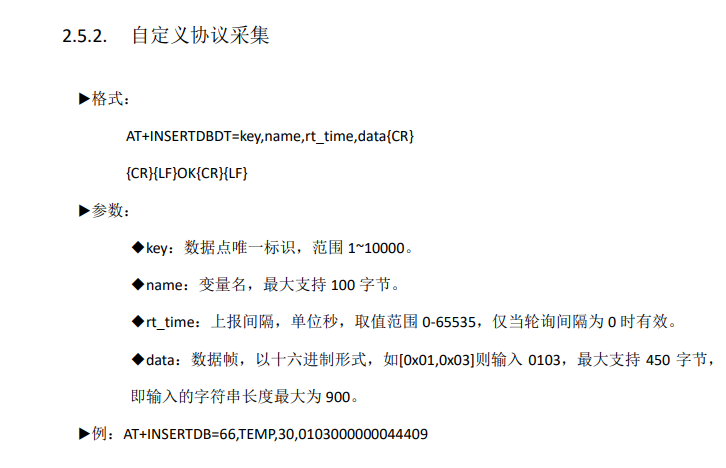

（1）参考资料包里面的USR-DR504 边缘计算模式使用说明V1.0.1.pdf

第10页，找到AT+INSERTDBDT，功能是自定义协议采集。

备注：AT+INSERTDBDT添加自定义协议采集点，AT指令只能设置，不能查询。

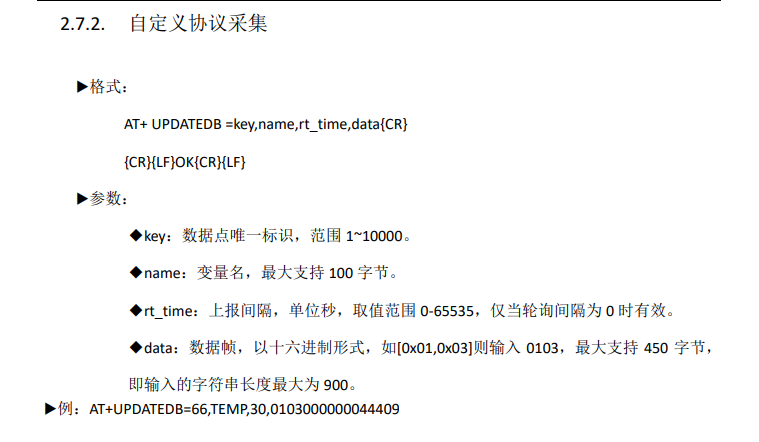

如果修改，需要用AT+UPDATEDB 功能：更新自定义协议采集点。

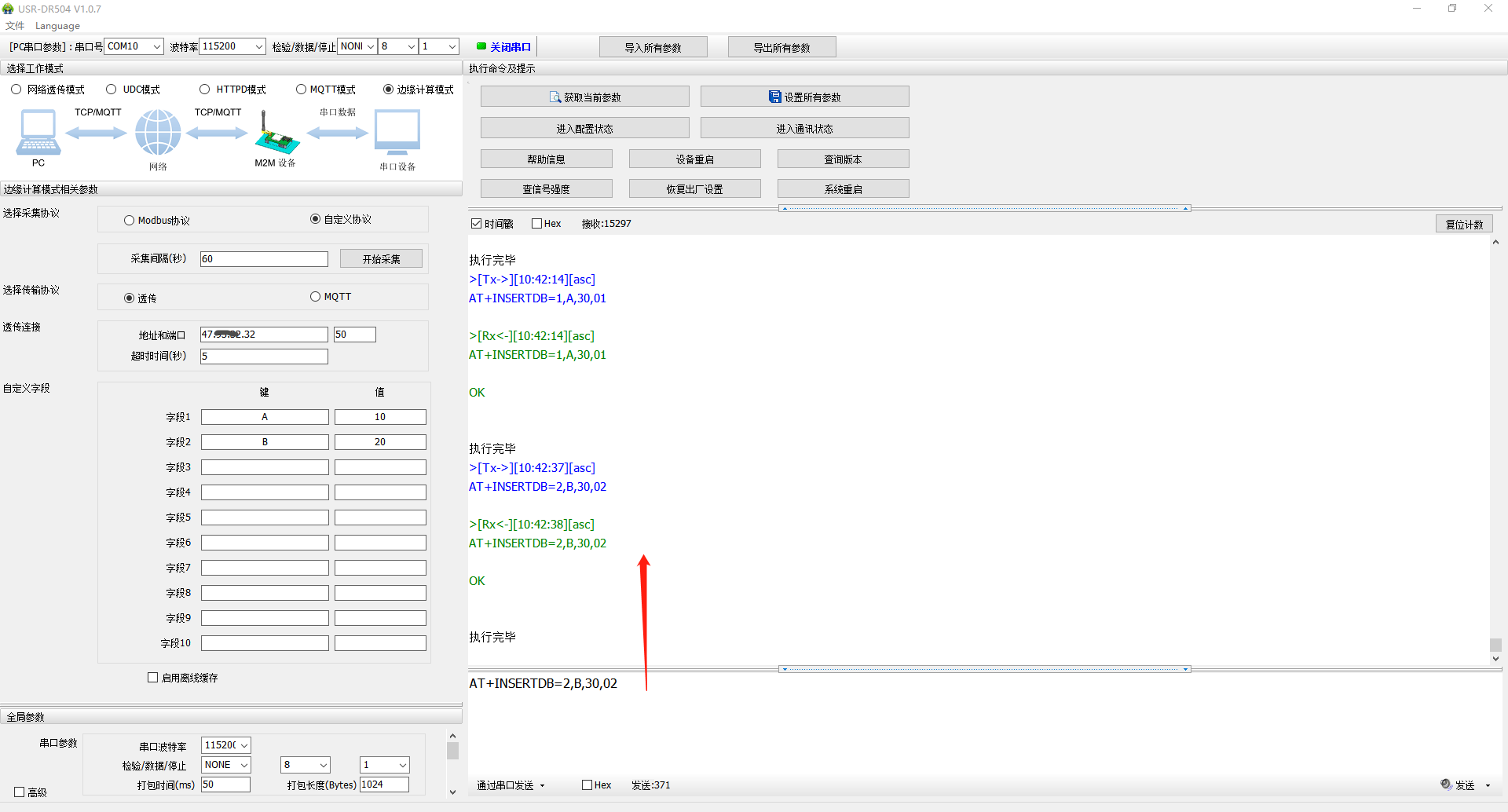

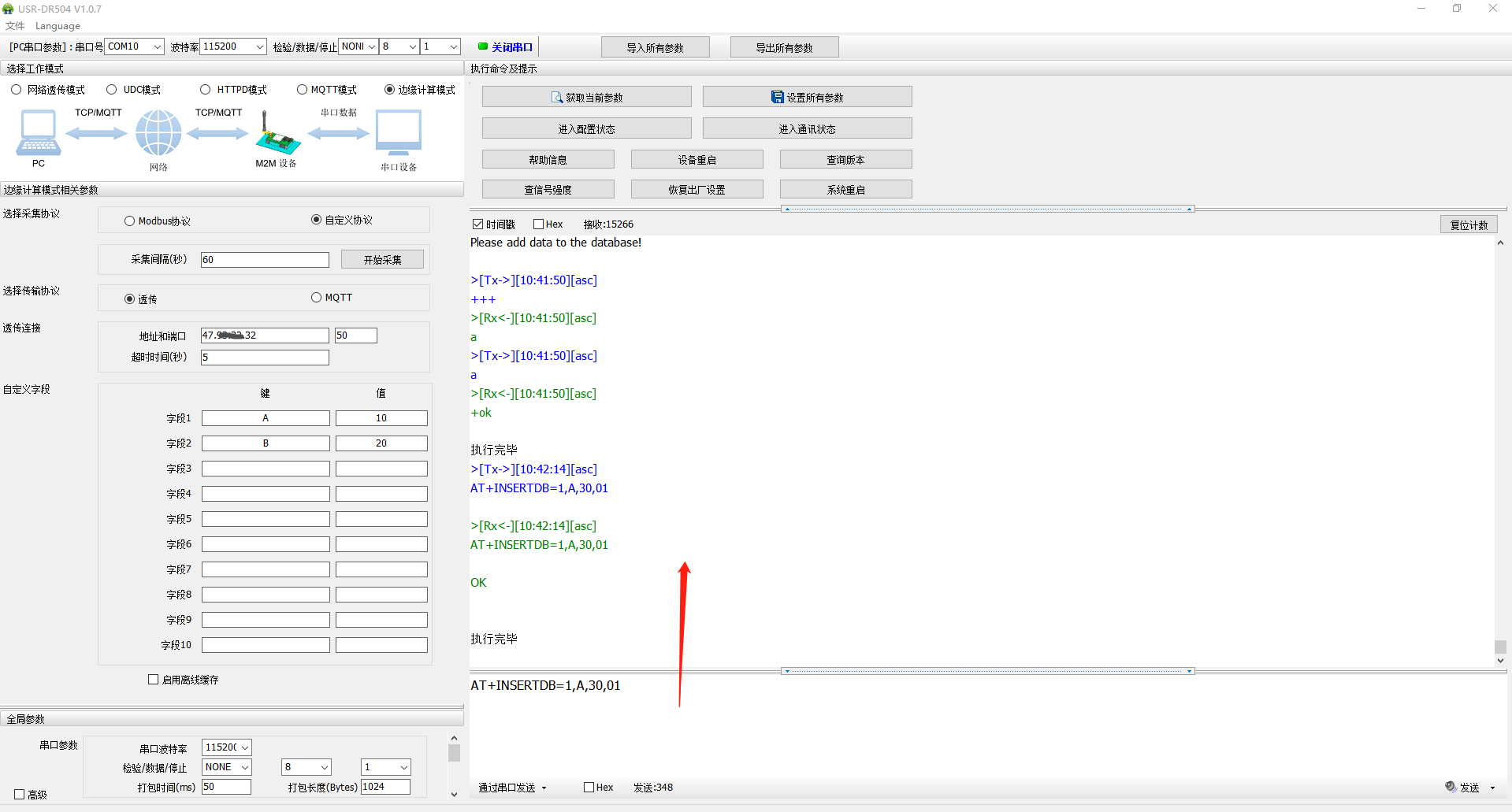

（2）USR-G780 V2 设置软件打开，点击进入配置状态，发送AT+INSERTDB=1,A,30,01，AT指令后面带回车换行发送

（3）发送AT+INSERTDB=2,B,30,02，AT指令后面带回车换行发送

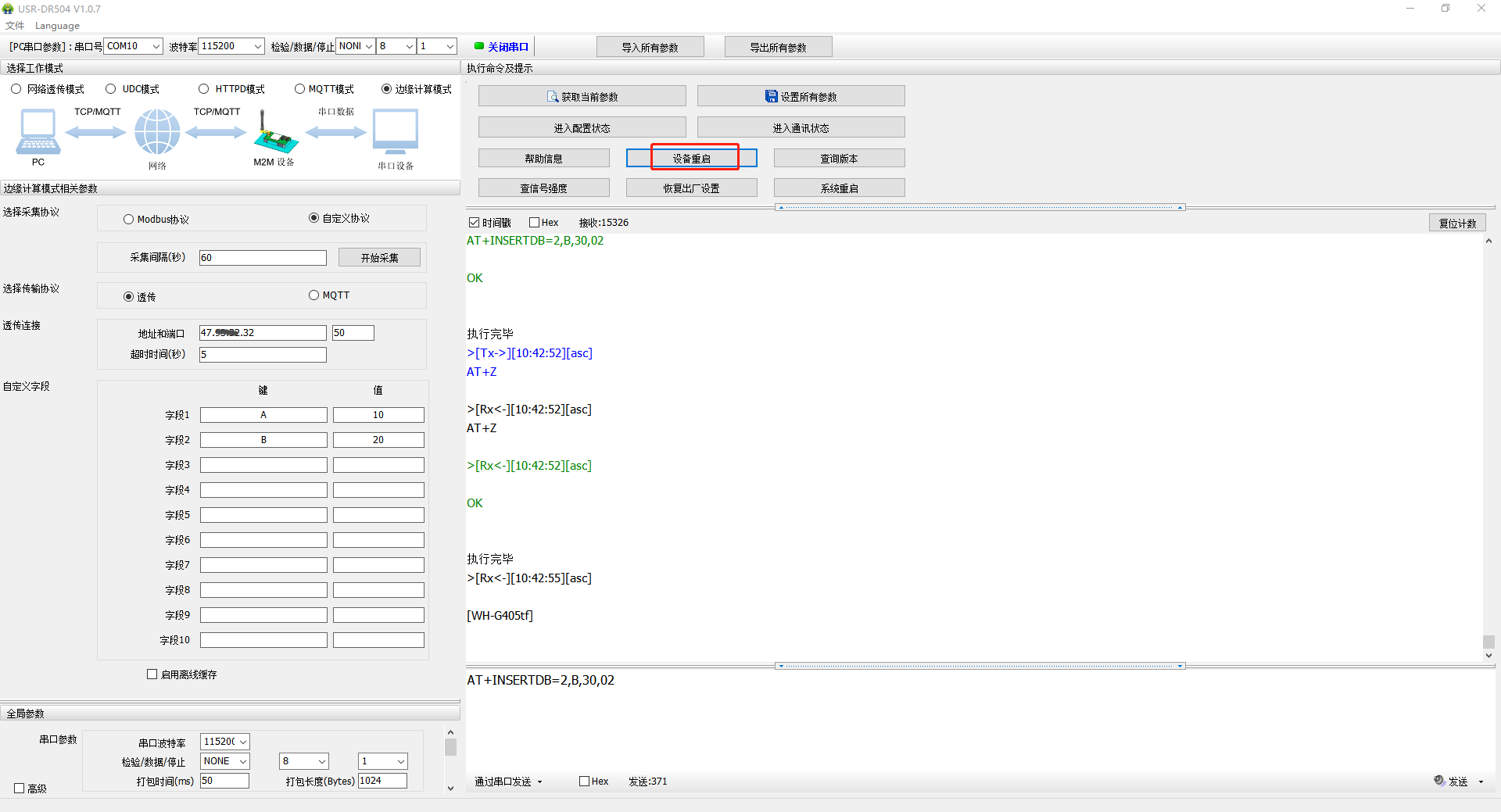

7、设备重启

点击设备重启，参数保存生效。

四、数据采集

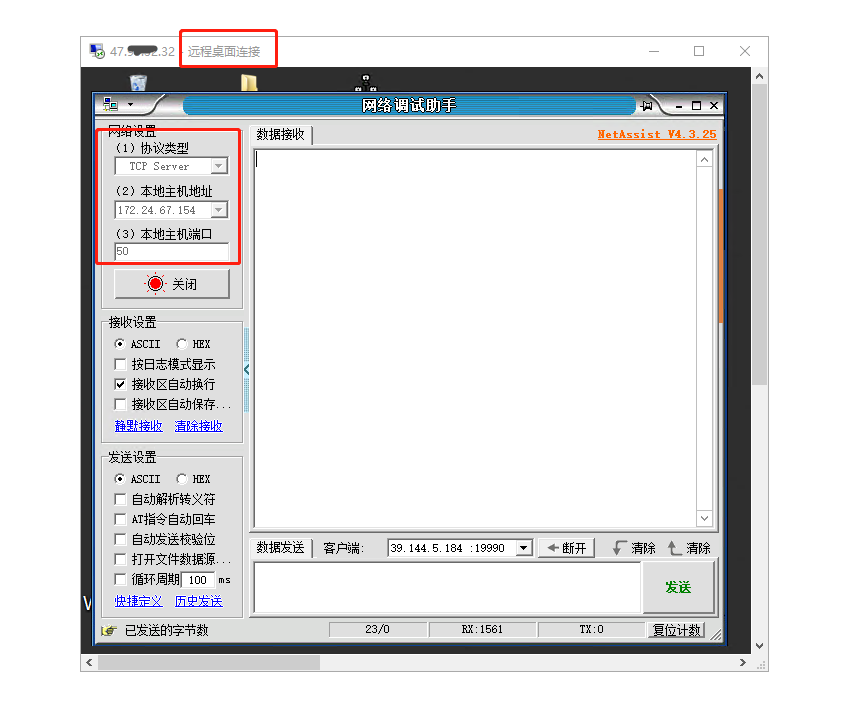

1、远程服务器打开网络助手

远程服务器桌面打开一个网络助手，协议类型做TCP server，端口填50，点击连接。

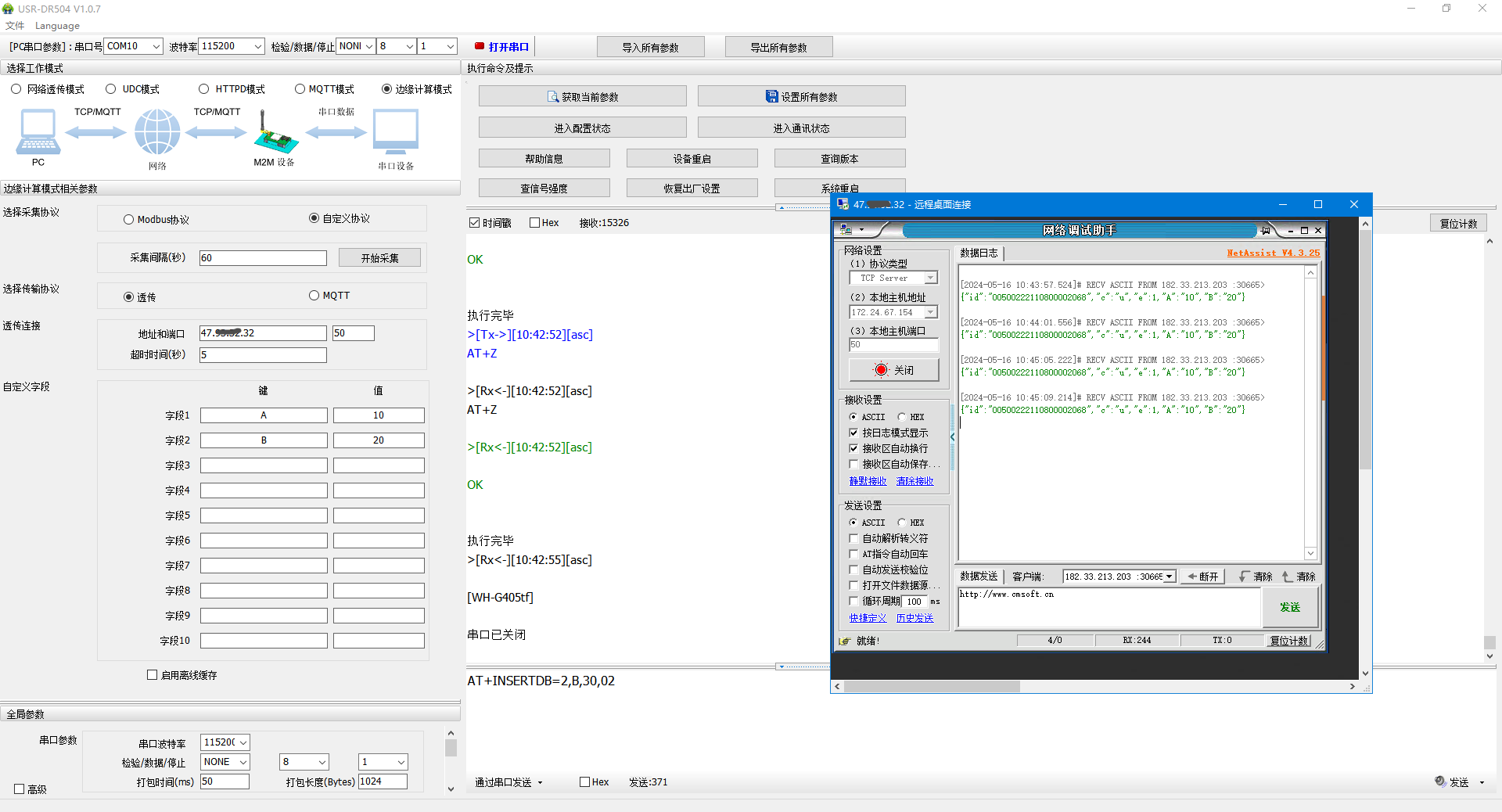

2、数据采集

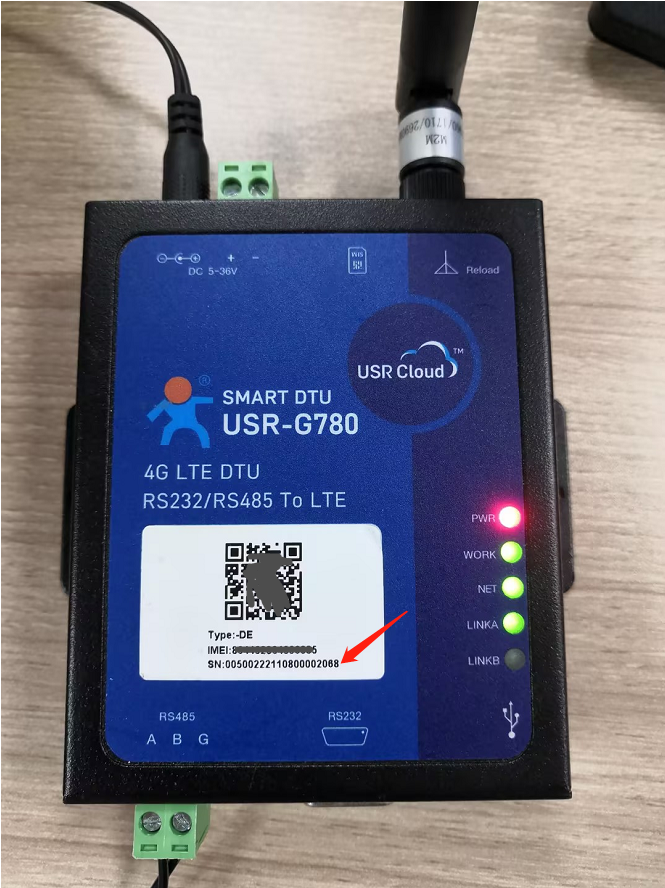

3、数据中的ID是USR-G780 V2产品标签上的SN信息

编写人：金志方 编写日期：2024-05-15

审核人：金志方 审核日期：2024-05-15

订正版本：V1.0 订正内容：初稿
