一、资料下载
WH-G401tf 套接字分发协议说明书官网下载链接：https://www.usr.cn/Download/697.html
WH-G401tf 说明书官网下载链接：https://www.usr.cn/Download/992.html
WH-G401tf 硬件设计手册官网下载连接：https://www.usr.cn/Download/994.html
WH-G401tf AT指令集官网下载链接：https://www.usr.cn/Download/1002.html
WH-G401tf 设置软件官网下载链接：https://www.usr.cn/Download/939.html
调试助手软件官网下载链接：https://www.usr.cn/Download/27.html
FTP他升级说明书官网下载链接https://www.usr.cn/Download/696.html
二、硬件连接
1、所需物品
WH-Cat1-OpenEVK-G401TF表贴WH-G401TF-G产品 1台
12V电源适配器 1个
数据线 1条
笔记本电脑 1台
2、硬件连接
WH-Cat1-OpenEVK-G401TF开发板插上4G天线，插上SIM卡，将配件中带的数据线接入天线旁边的U口，另一端接到电脑的USB口上，然后产品接12V电源适配器上电。
电脑打开设置软件。

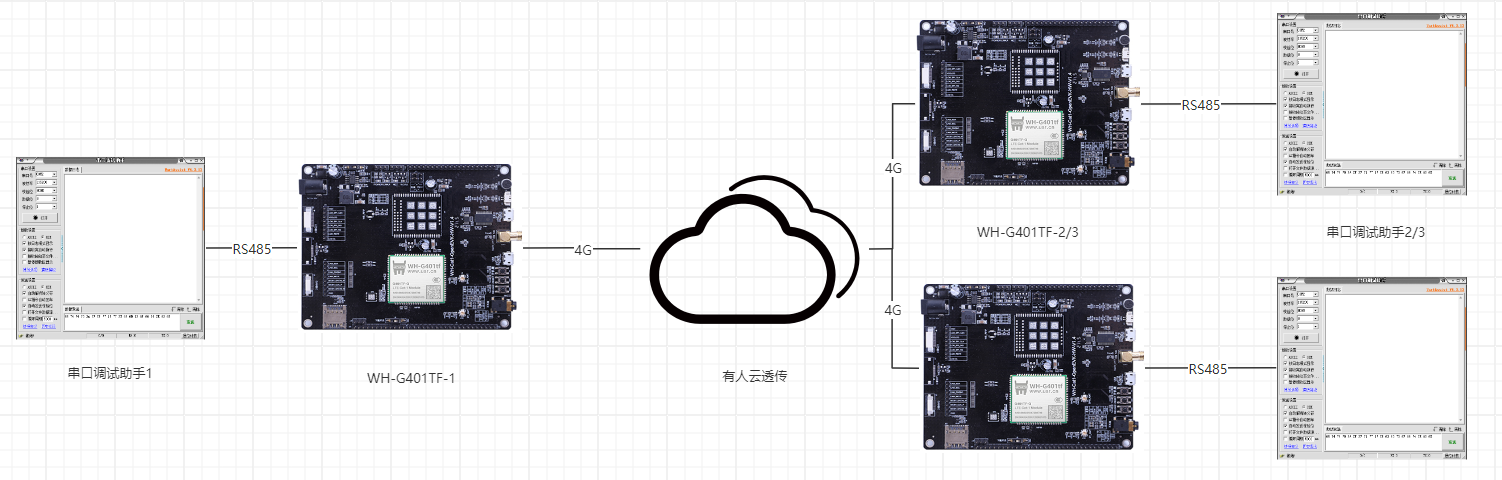

附图：
三、产品参数设置
1、WH-G401tf对接有人云参数设置

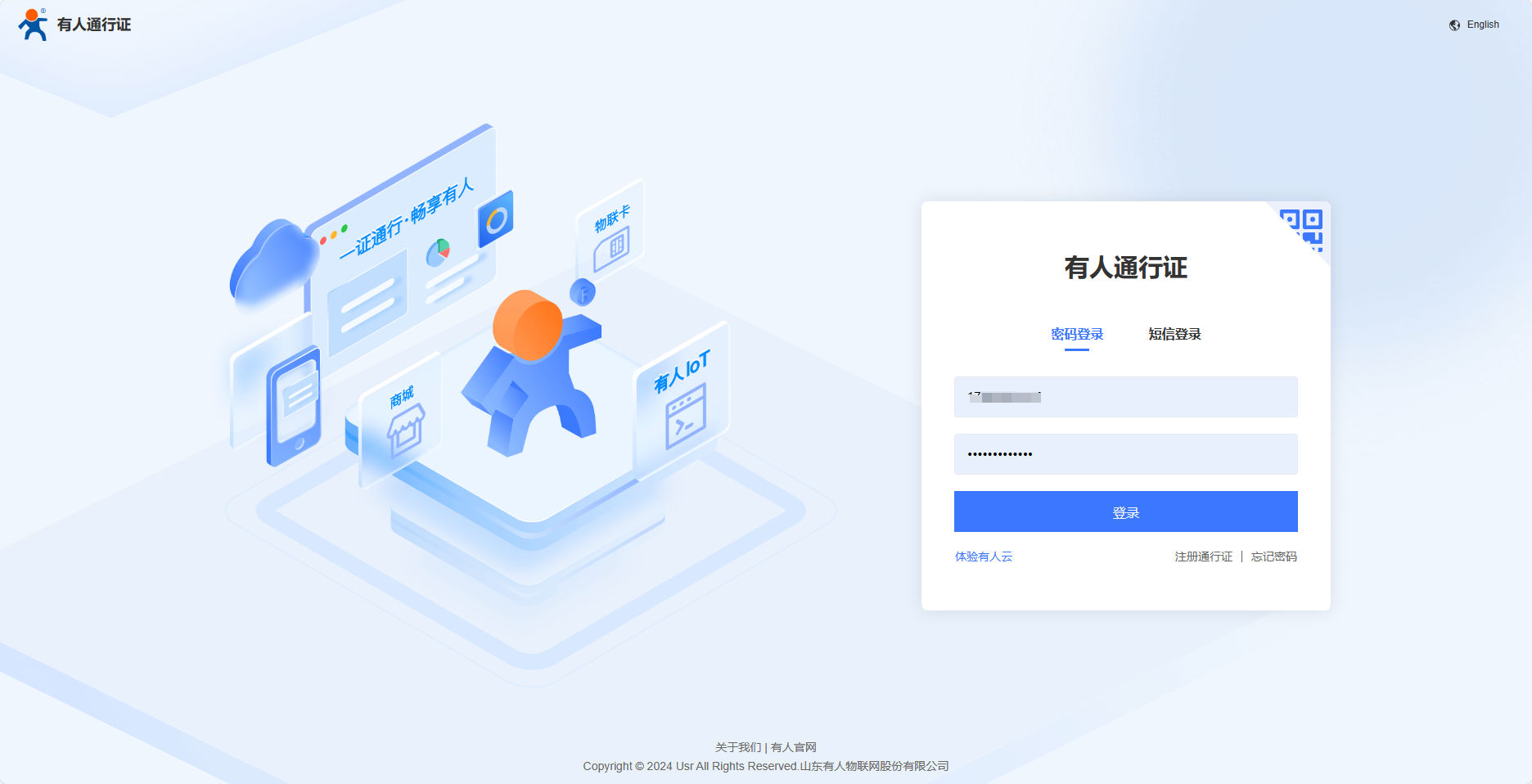

登录有人云平台：https://account.usr.cn/#/login?type=mp_scada&logout=1

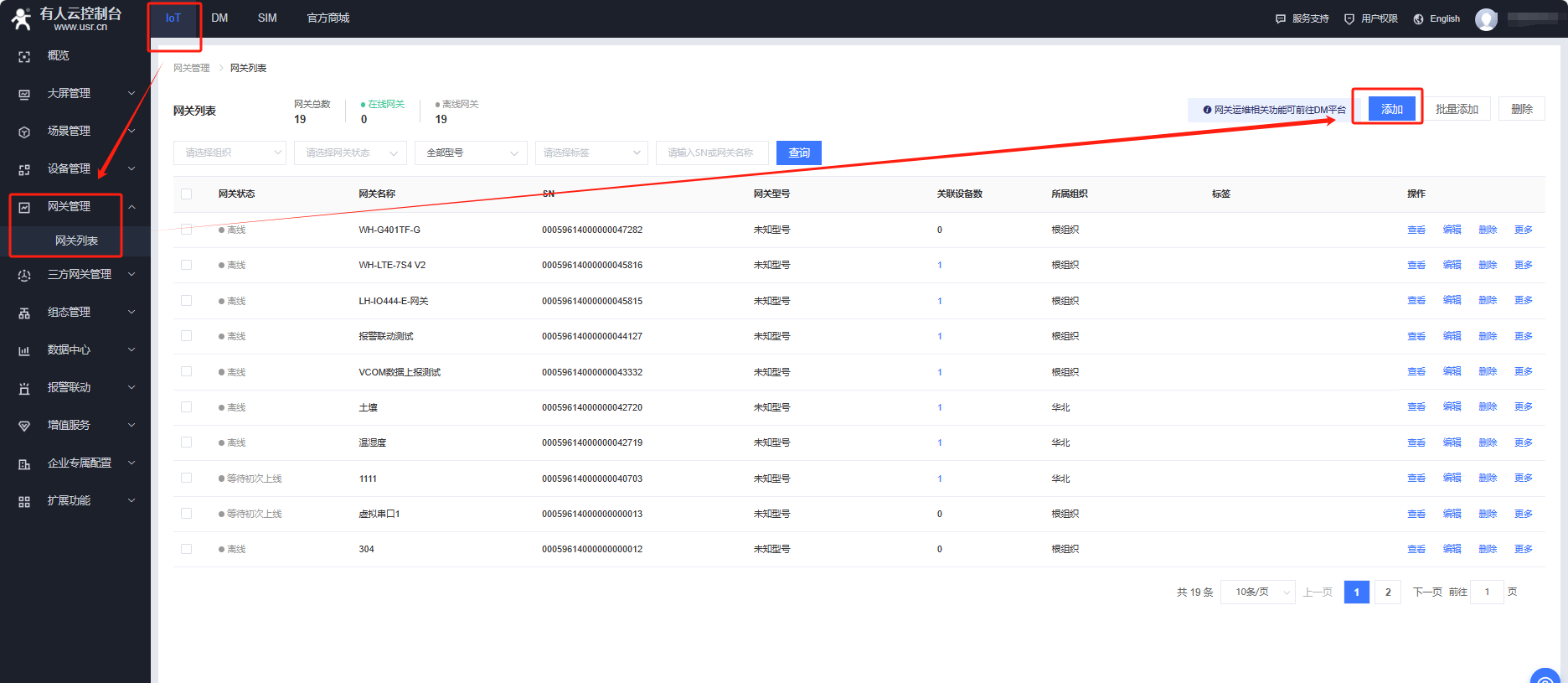

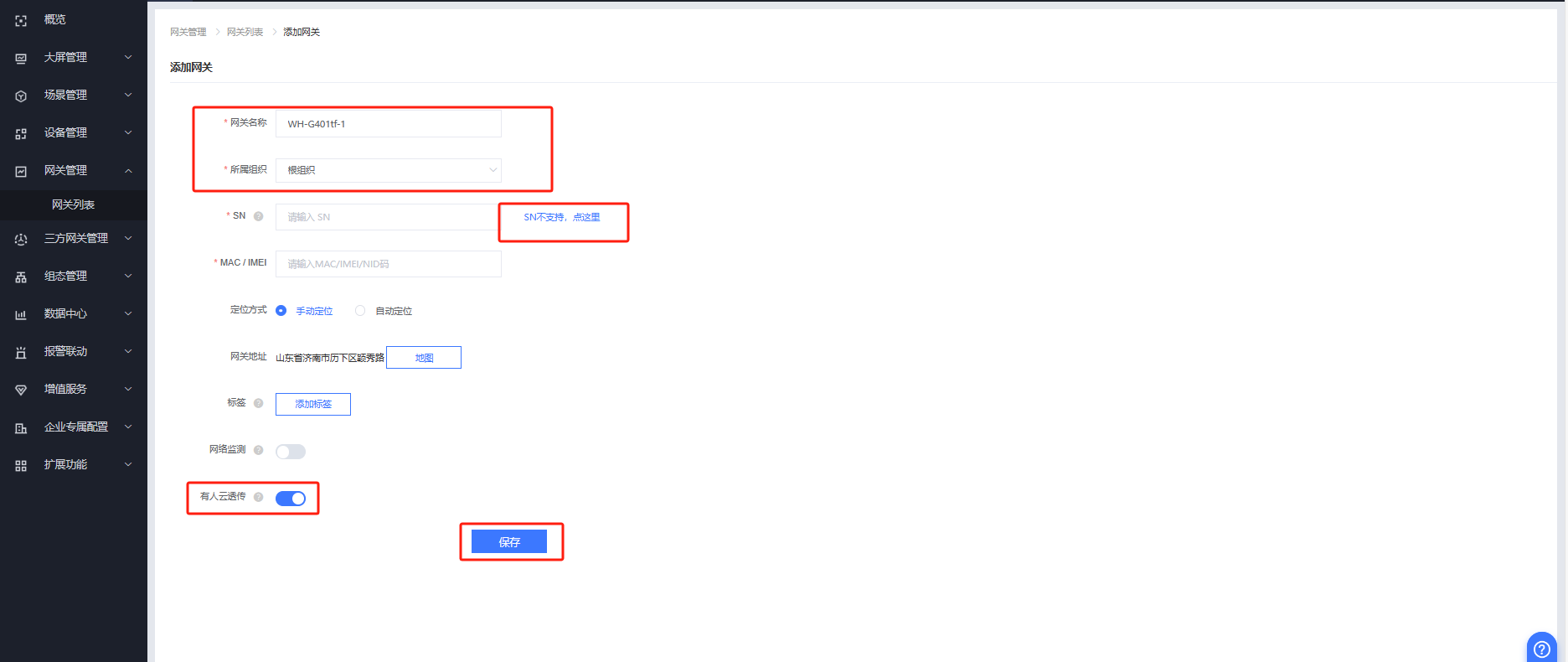

有人云IOT---网关管理---网关列表---添加
网关名称：WH-G401tf-1
所属组织：根组织
选择“SN不支持，点这里”
开启有人云数据透传，点击保存。

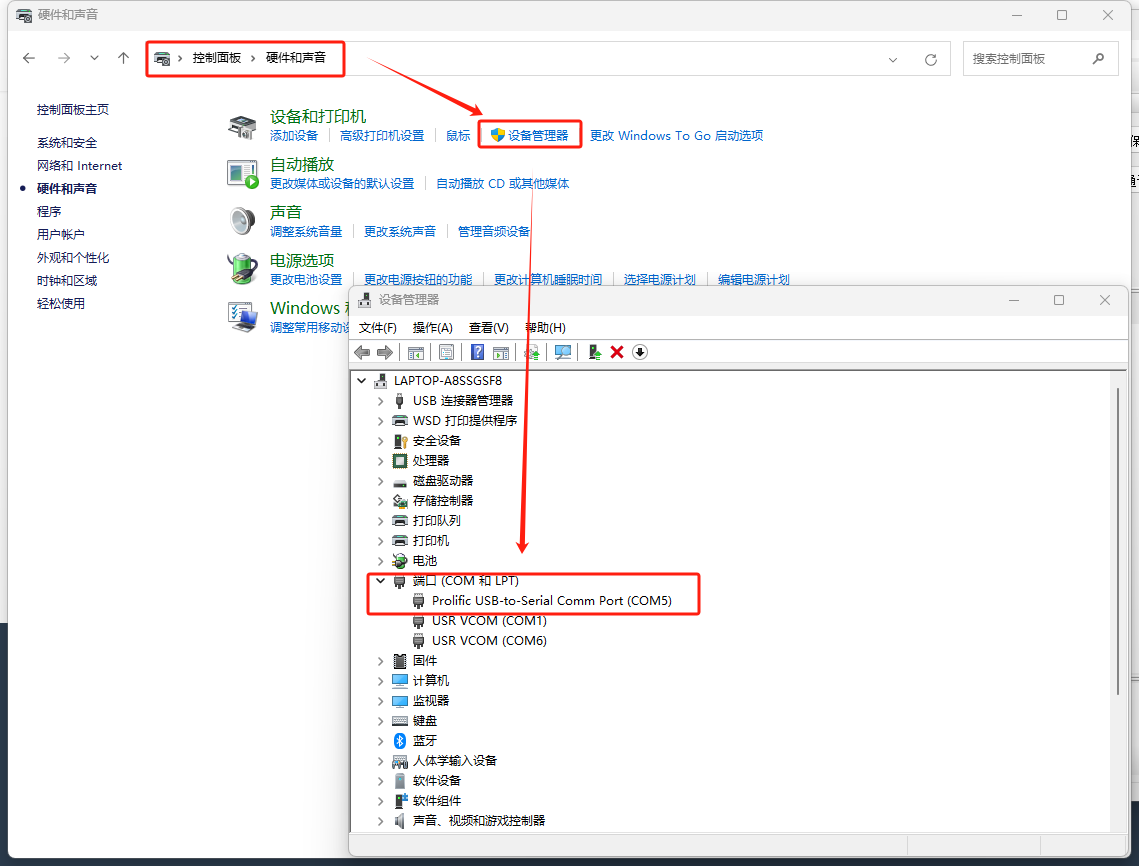

电脑打开控制面板---硬件和声音---设备管理器---COM和LPT，确认转换器的COM口为COM5。

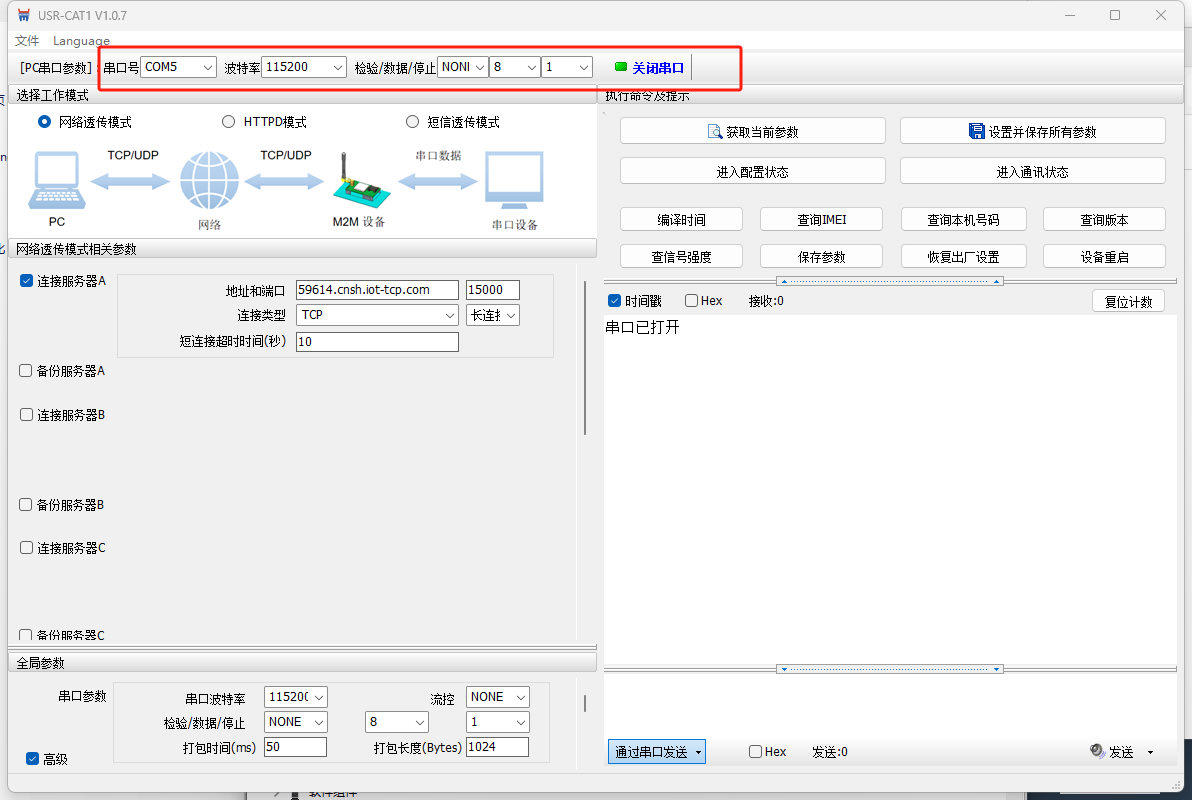

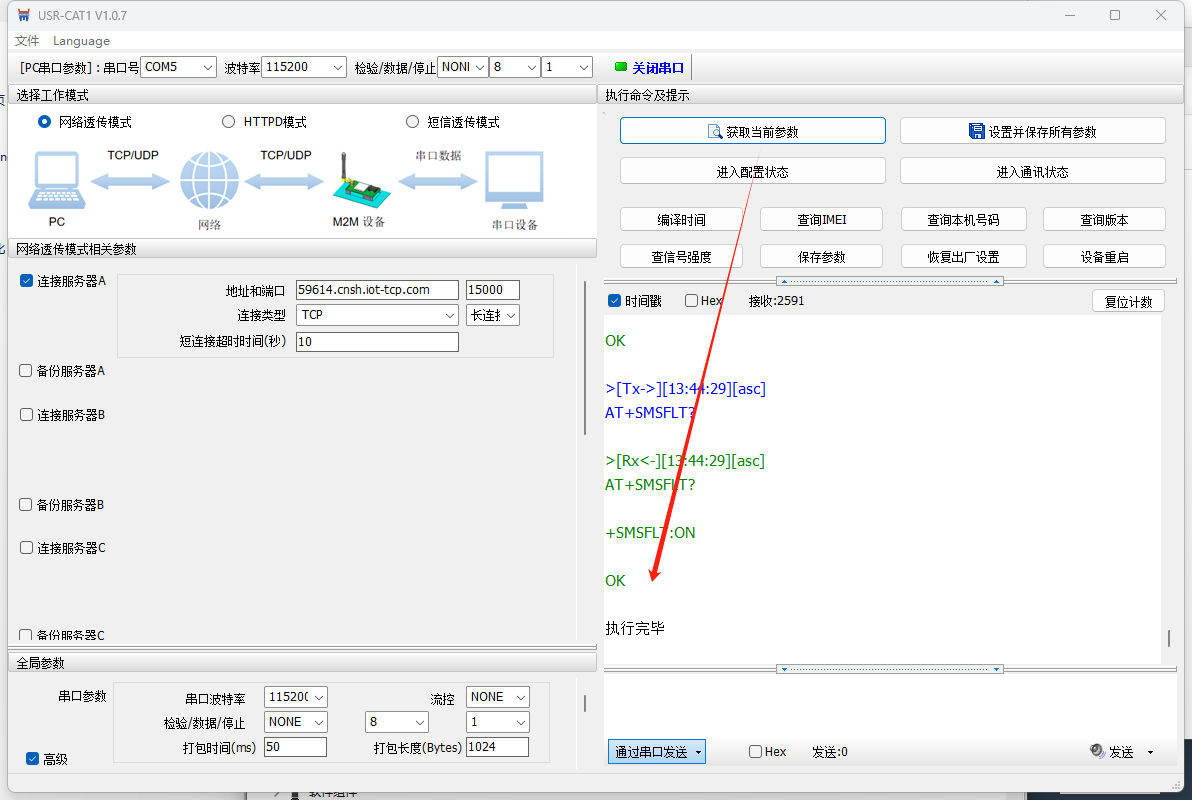

打开WH-G401TF-G的上位机软件，选择COM5，115200，NONE 8 1，点击打开串口。

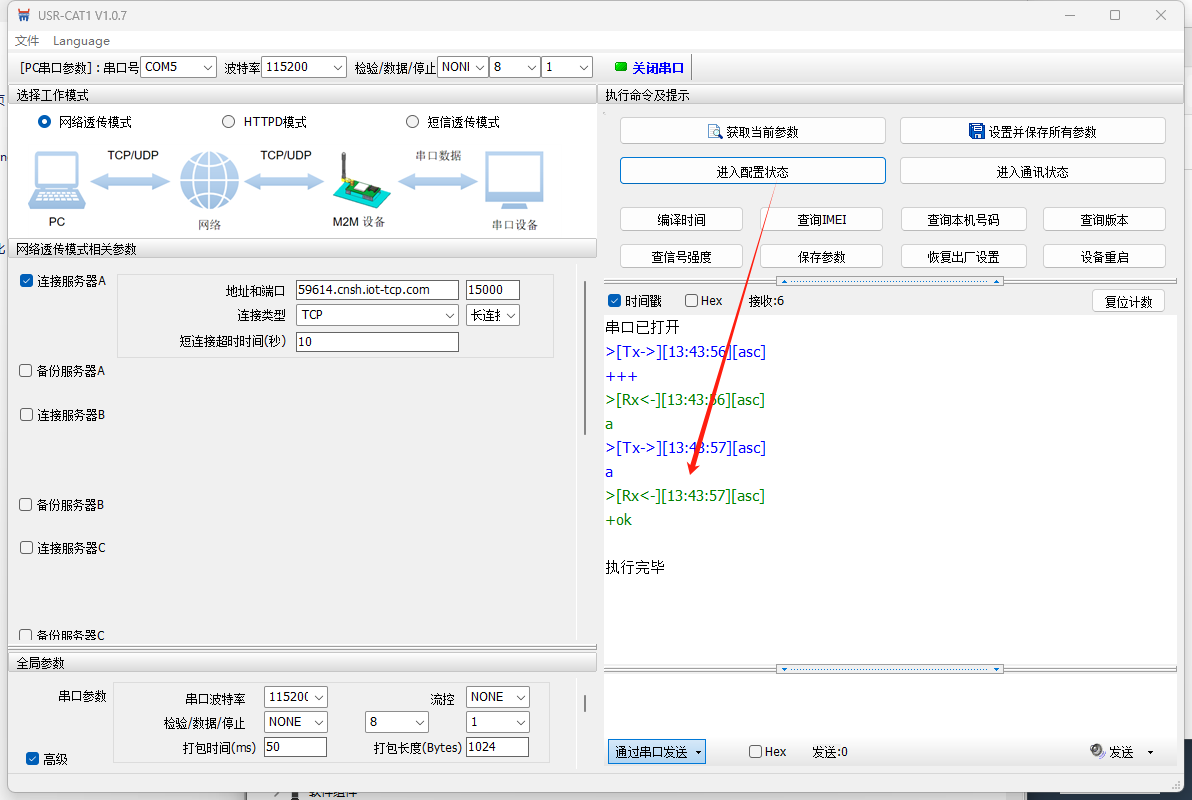

进入配置状态
获取当前参数

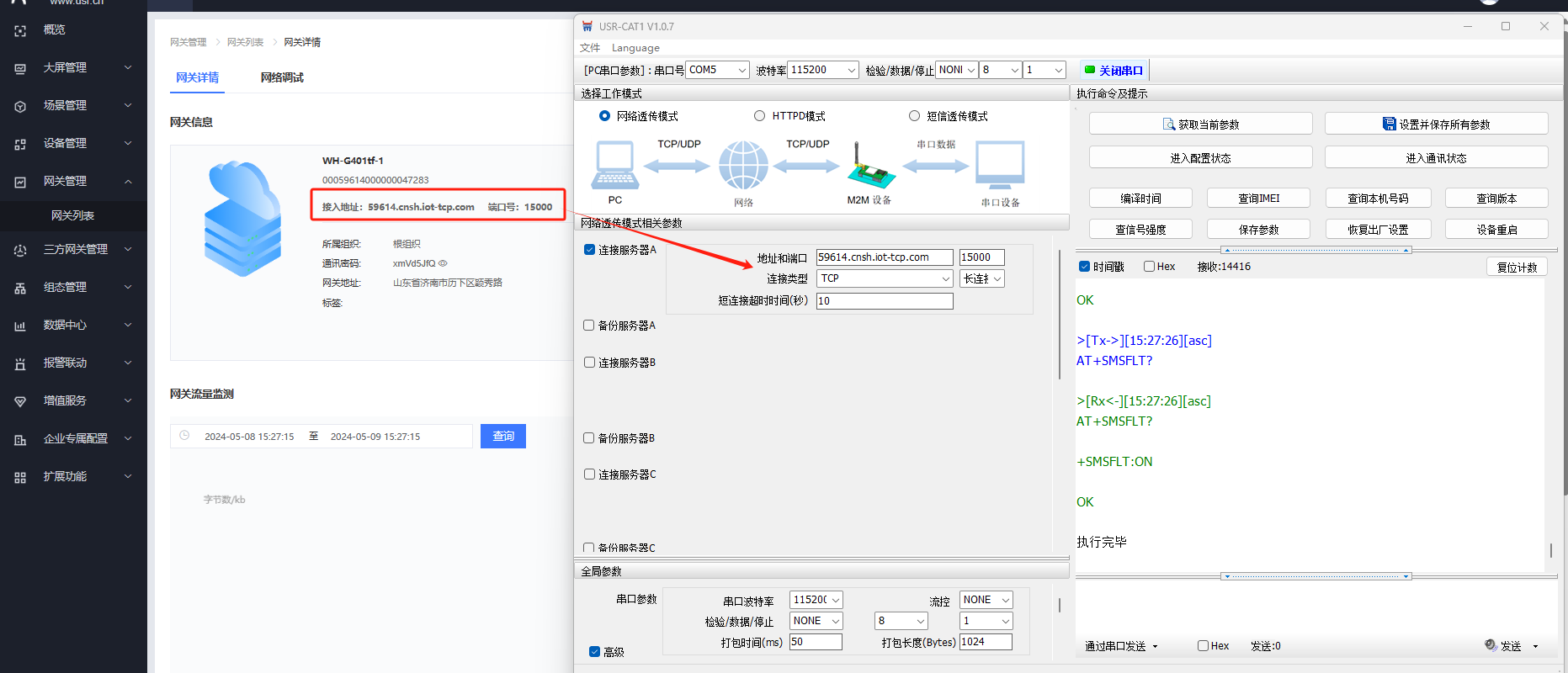

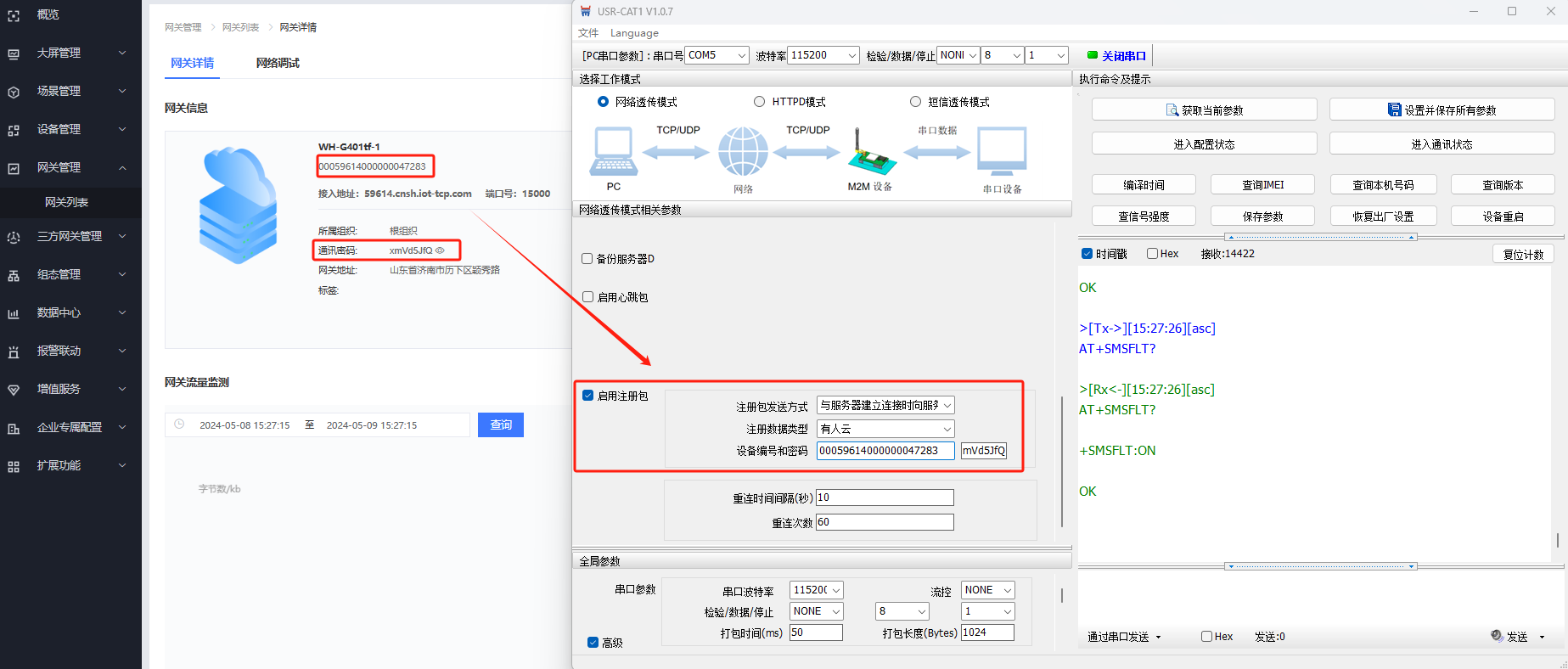

填入有人云分配的接入地址和端口号。
开启注册包，选择有人云，填入有人云分配的接入ID和密码。

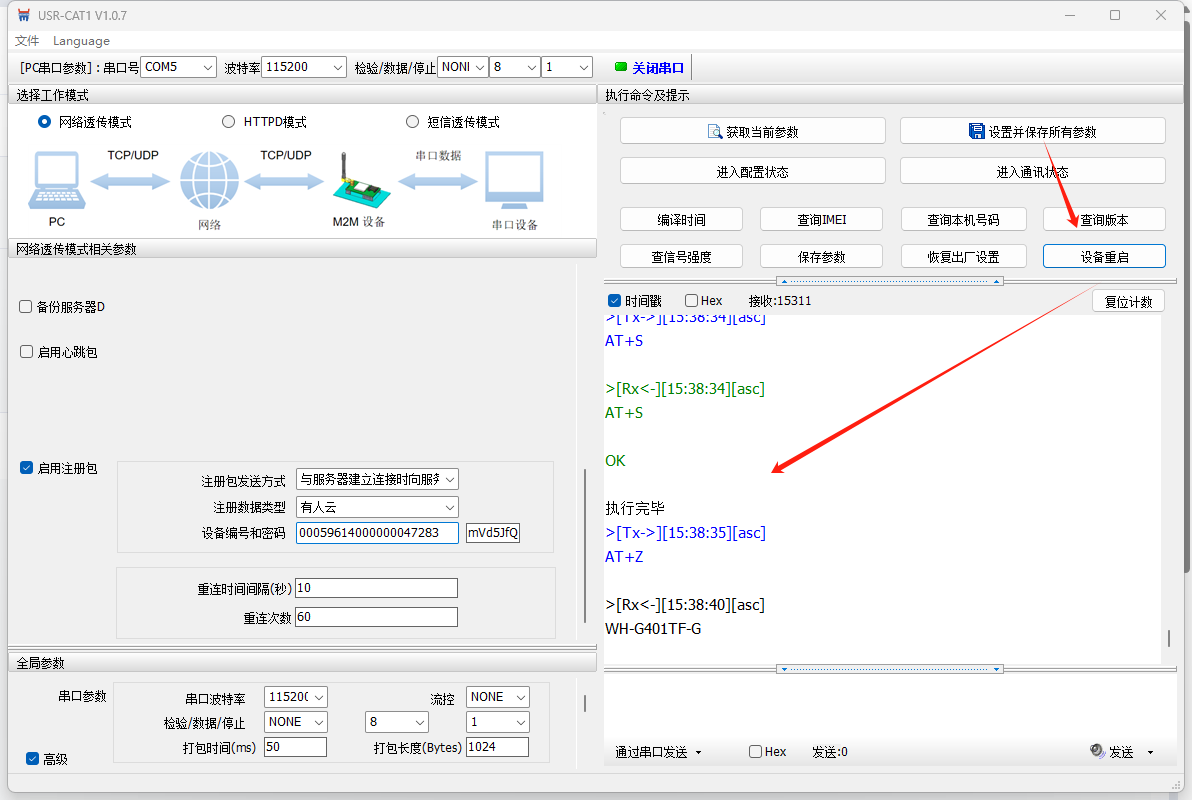

设置并保存所有参数，设备重启。

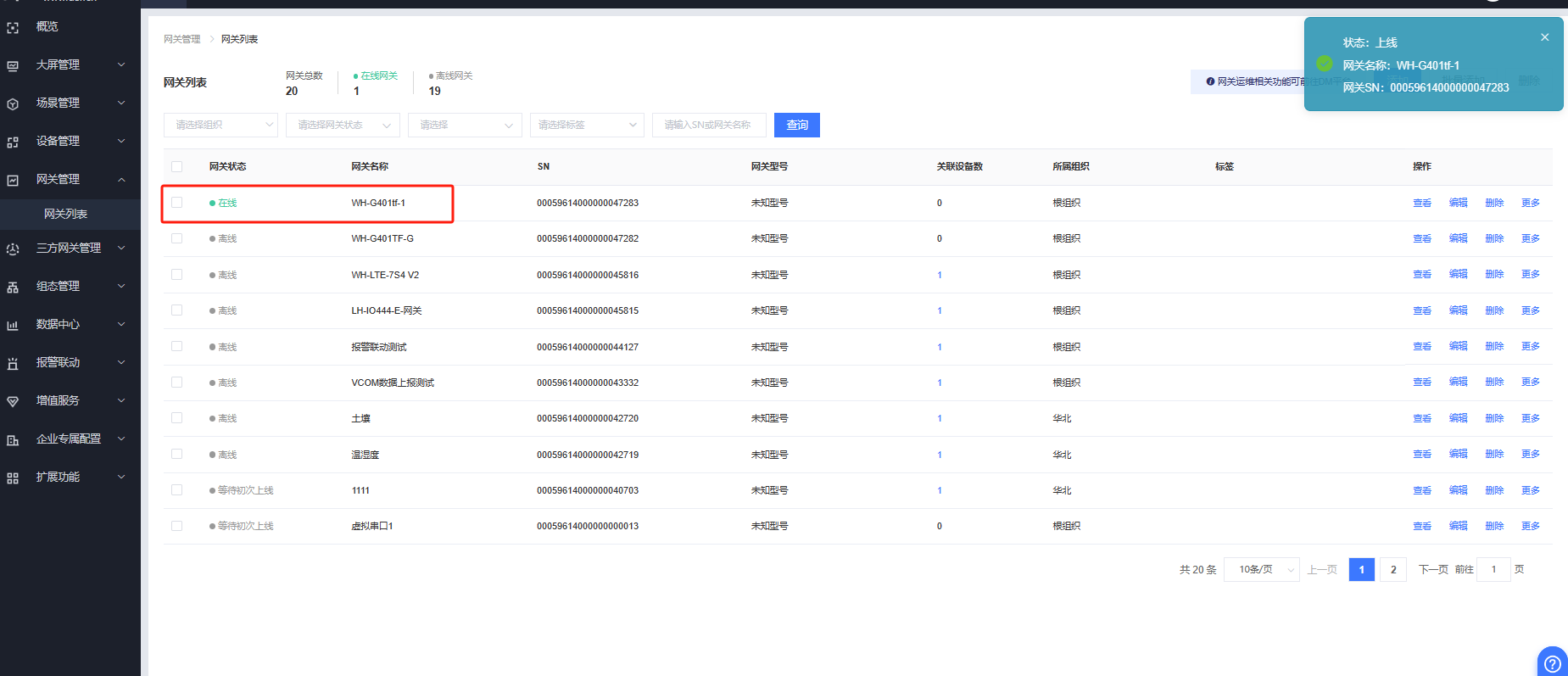

等待一会即可看到设备上线。

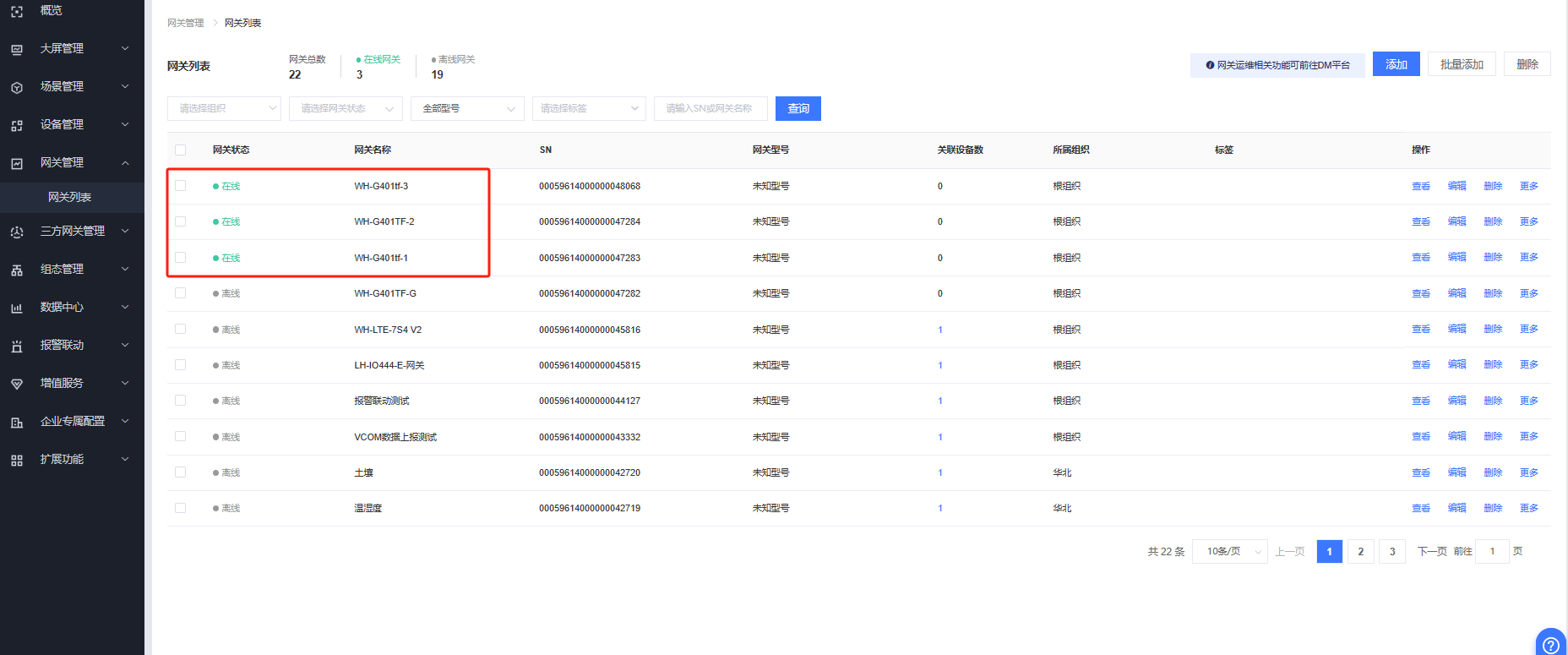

同样方式添加WH-G401tf-2和WH-G401tf-3在有人云上线。
2、有人云透传策略参数设置

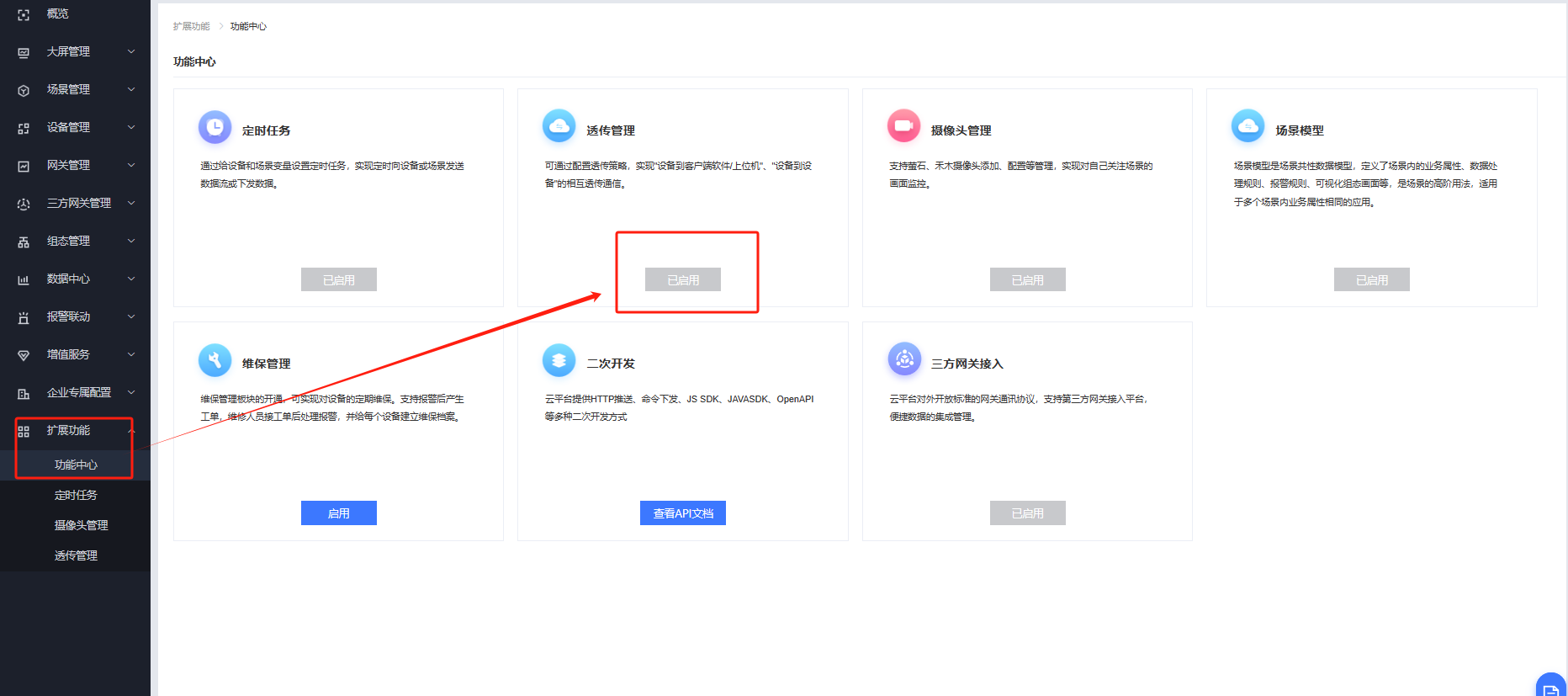

有人云IOT平台---扩展功能---功能中心---启用透传管理

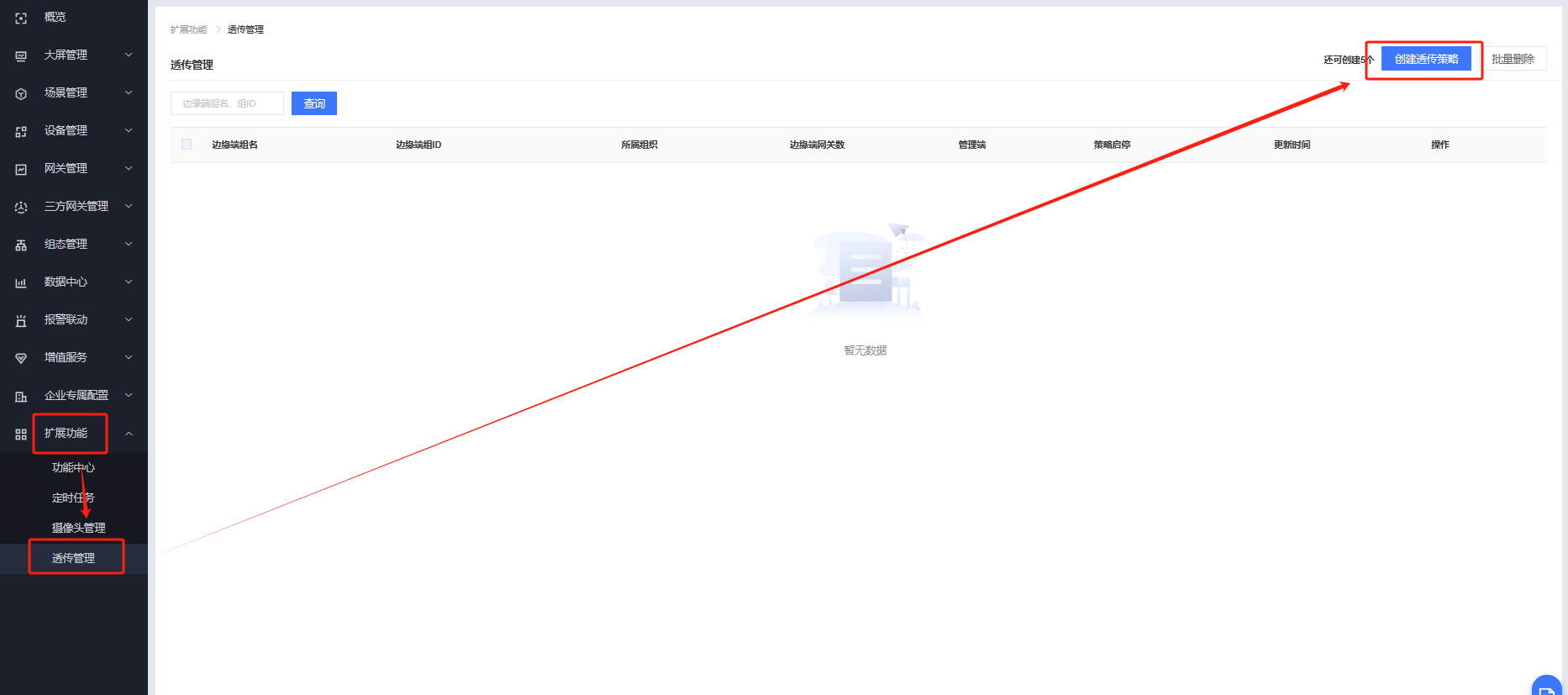

扩展功能---透传管理---创建透传策略

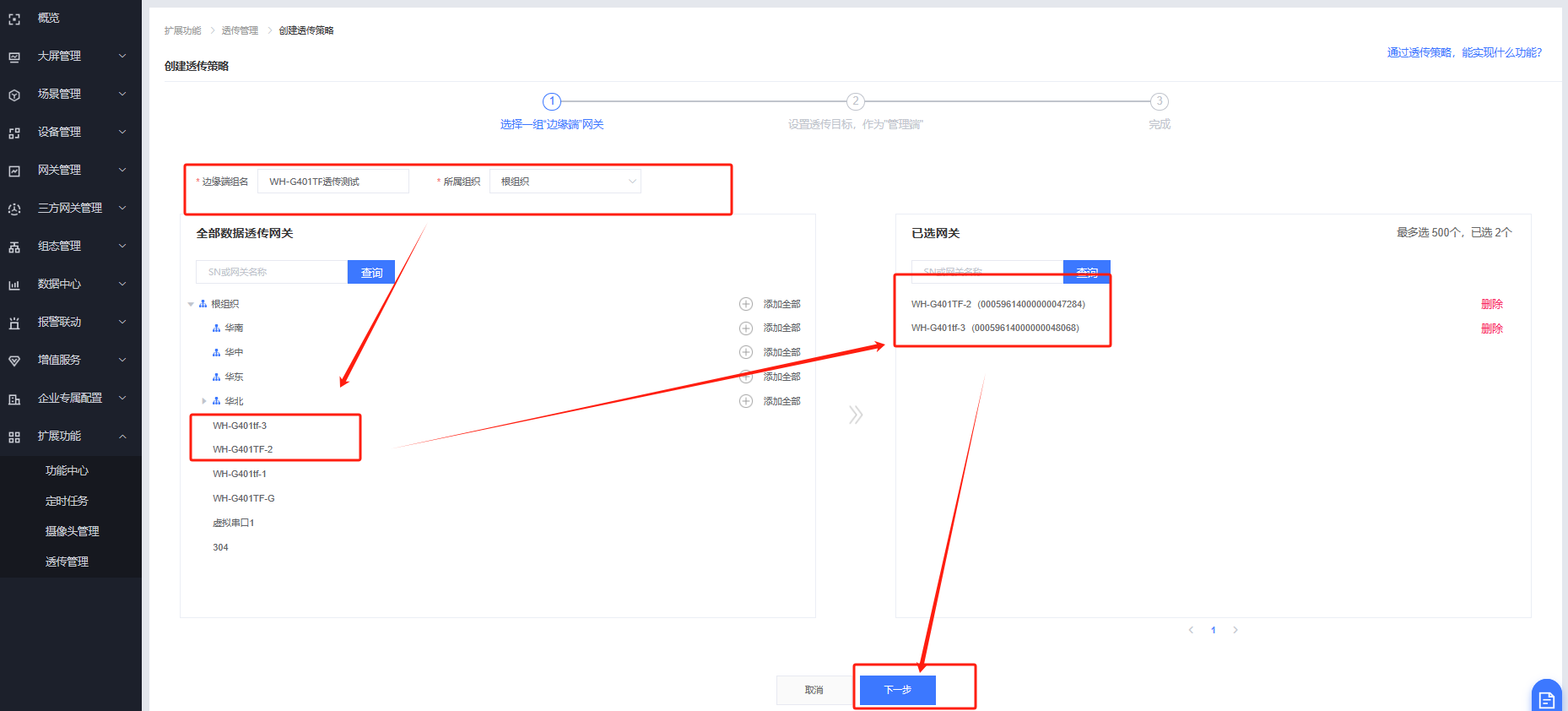

边缘端组名WH-G401TF透传测试，所属组织根组织，选择WH-G401tf-1和WH-G401tf-2，下一步

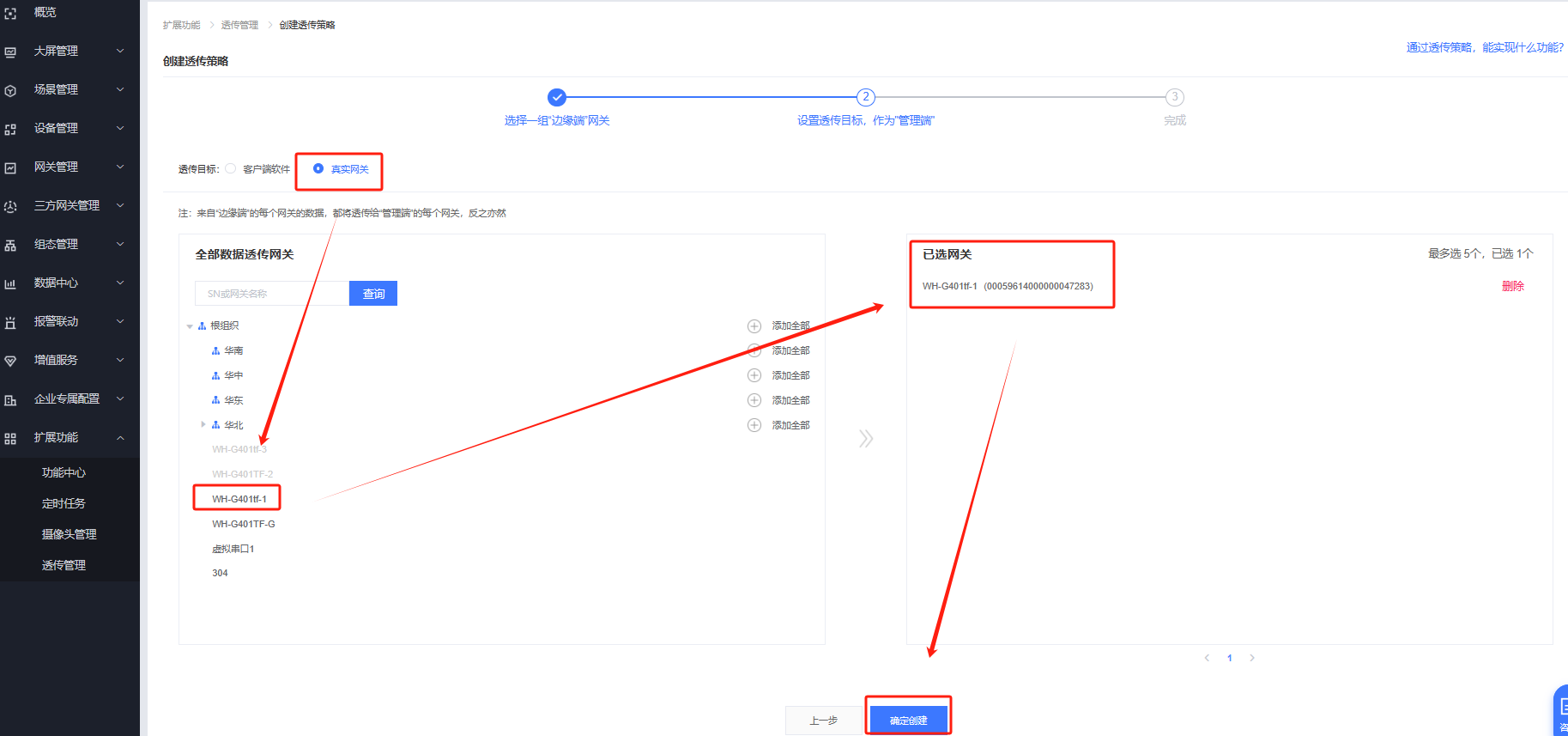

真实设备---WH-G401tf-3，确定创建。

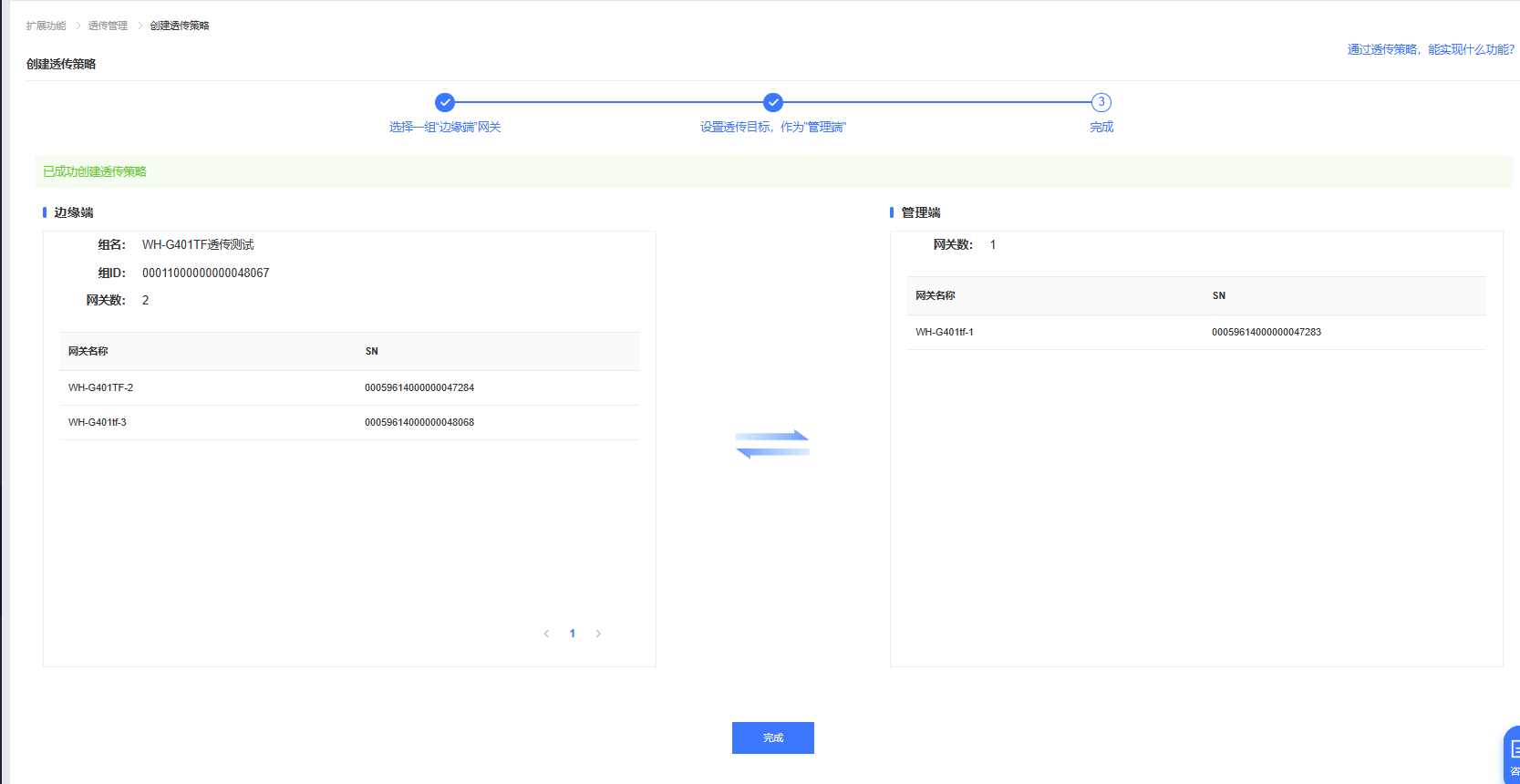

透传策略创建完成。
四、功能调试
1、功能调试
打开三个串口调试助手分别引用3个串口进行数据互发测试。

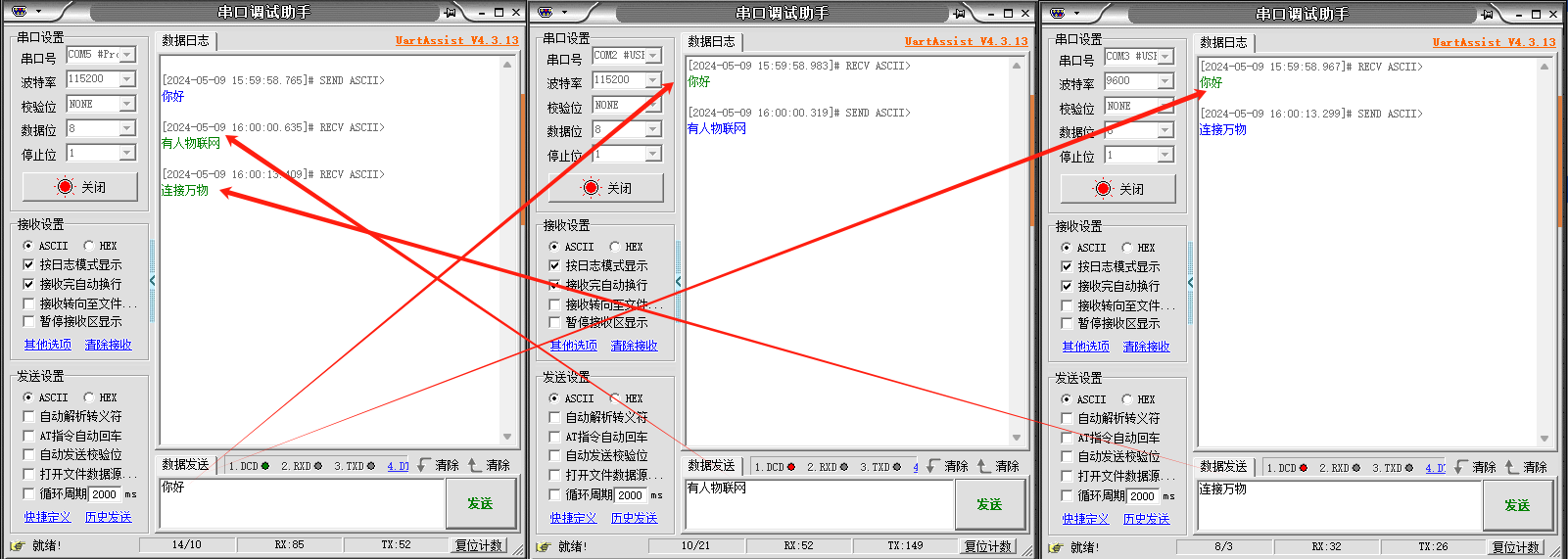

2、调试截图
编写人：尹丛欣 编写日期：2024-05-21
审核人：尹丛欣 审核日期：2024-05-21
订正版本：V1.0 订正内容：初稿
