USR-M100链接modbusRTU设备上报TCP服务器示例
一、资料下载
1、USR-M100说明书官网下载链接:https://www.usr.cn/Download/1202.html
2、USR-M100规格书链接:https://www.usr.cn/Download/1203.html
3、USR-M100 配置软件:https://www.usr.cn/Download/1213.html
二、硬件连接
1、所需物品
USR-M100 产品 1台
12V电源适配器 1个
网线 1根
4G天线 1根
笔记本电脑 1台
2、硬件连接
三、参数设置
1、M100配置方式
(1)M100网口通过网线直连电脑网口,给M100用12V电源适配器供电。

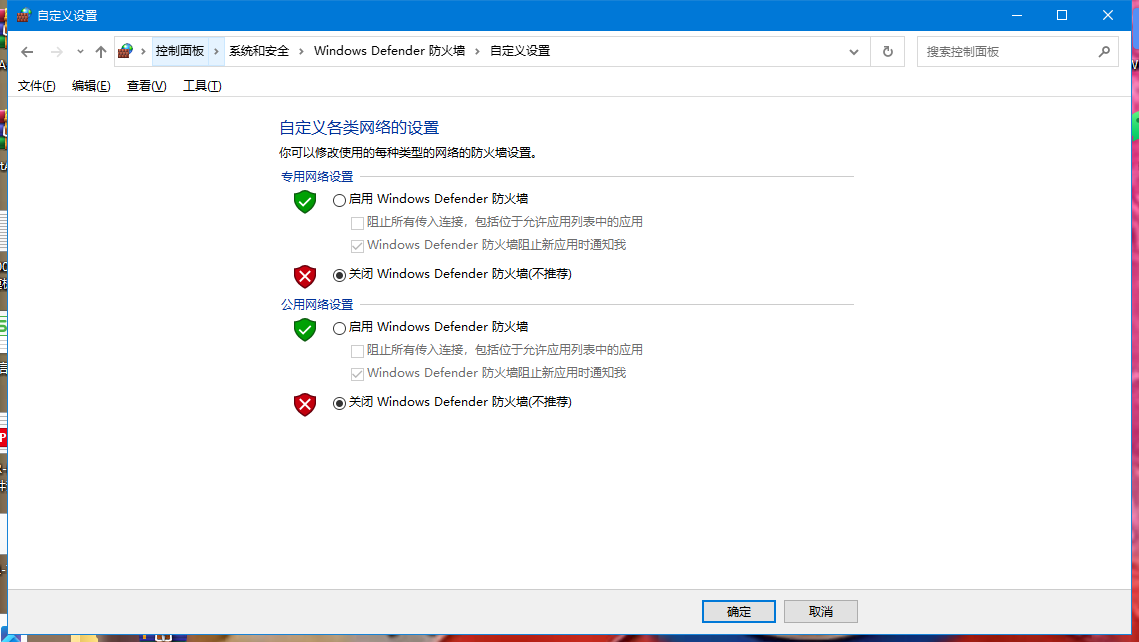

(2)电脑关闭防火墙和杀毒软件:控制面板--系统和安全--Windows Defender 防火墙--关闭防火墙

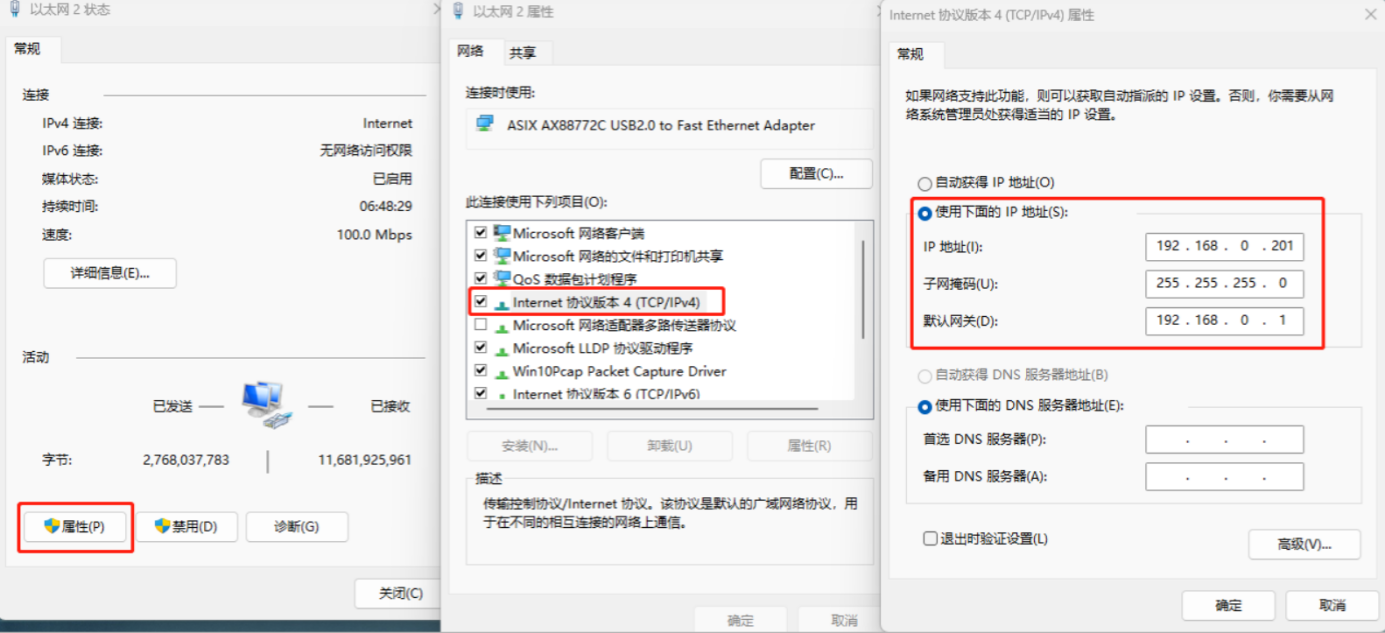

(3)电脑控制控制面板--网络和 Internet--网络连接,IP设置和M100IP同网段,M100默认IP是192.168.0.7,网关192.168.0.1,将电脑本地连接IPv4设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。

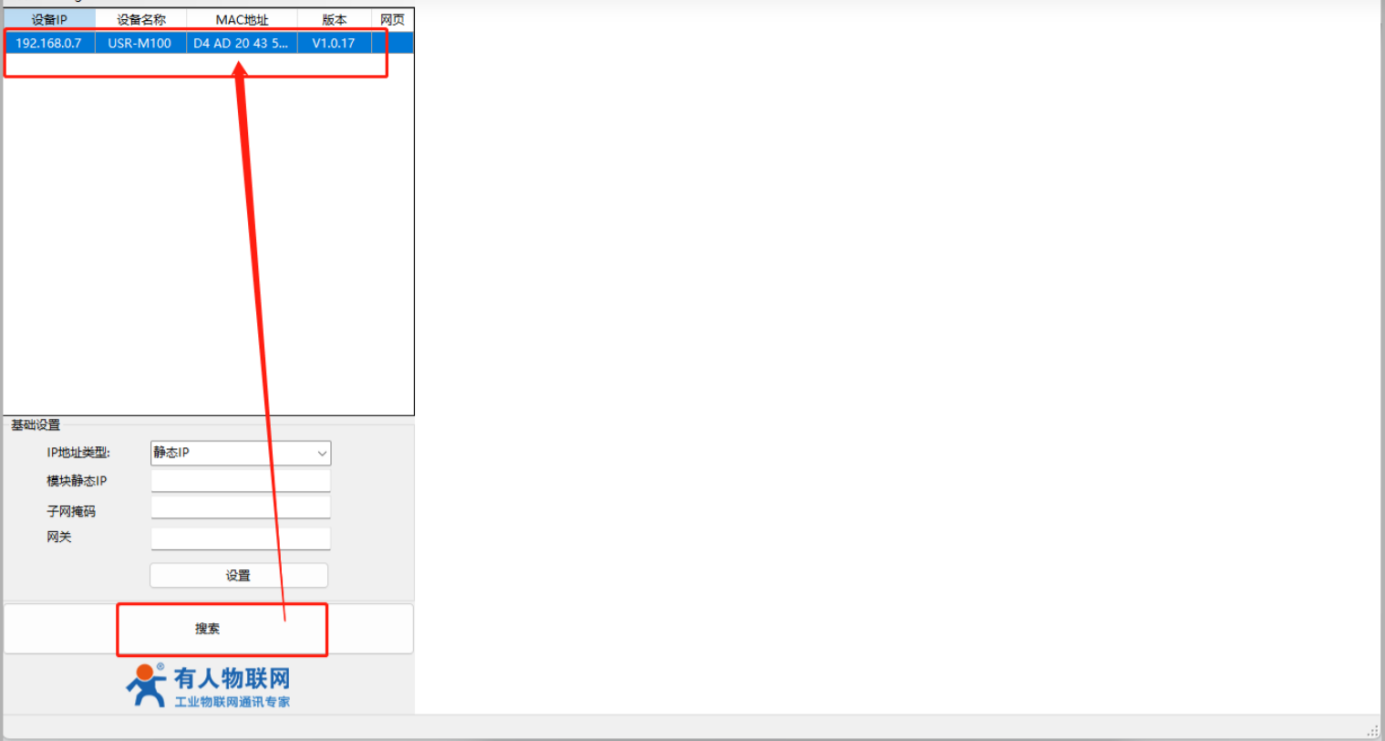

(4)下载并打开系列设置软件:用配置软件搜索M100设备,单击搜索,搜索到设备后双击IP地址。

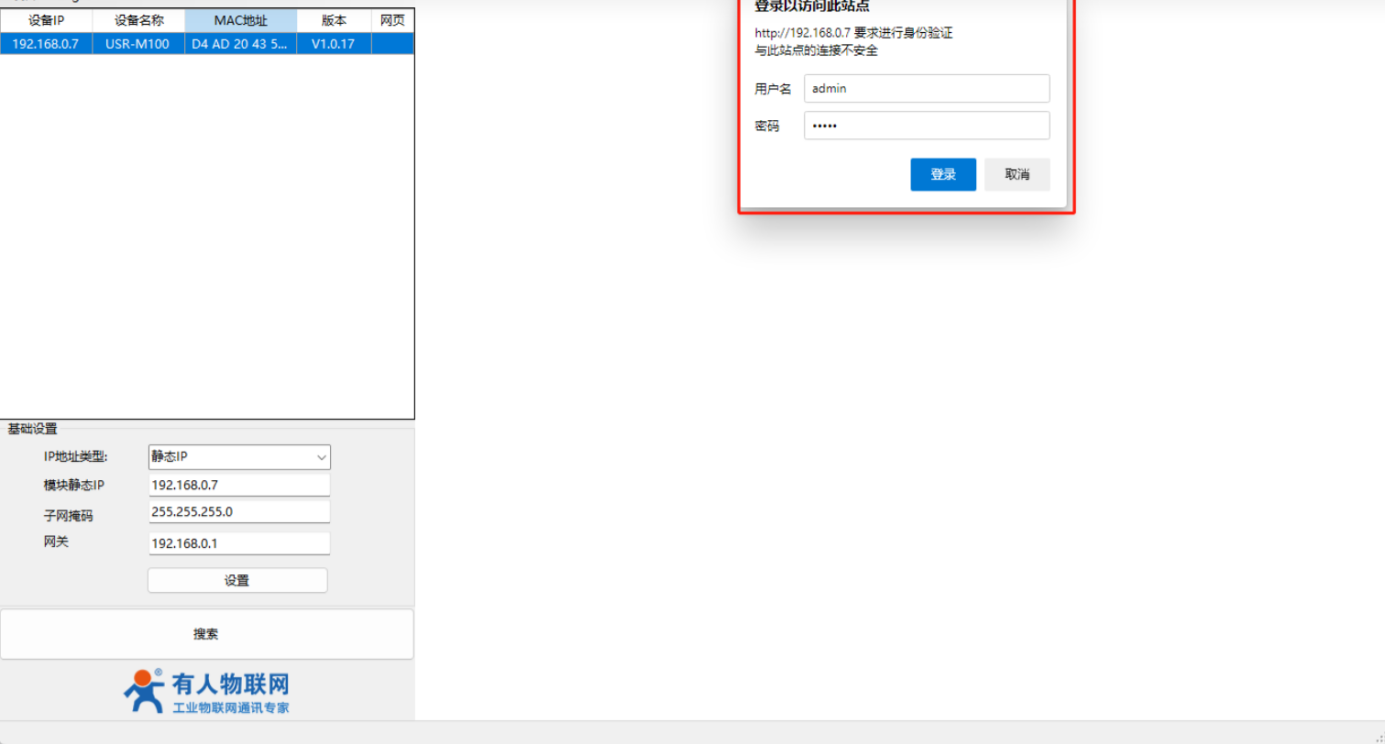

(5)登录:输入用户名admin和密码admin,点击登录,右侧显示M100参数设置页面。
M100网口可以和PC链接同一个上级路由,在同网段使用MXX软件搜索设备(此案例M100和PC链接同一路由器测试
2、配置链接服务器

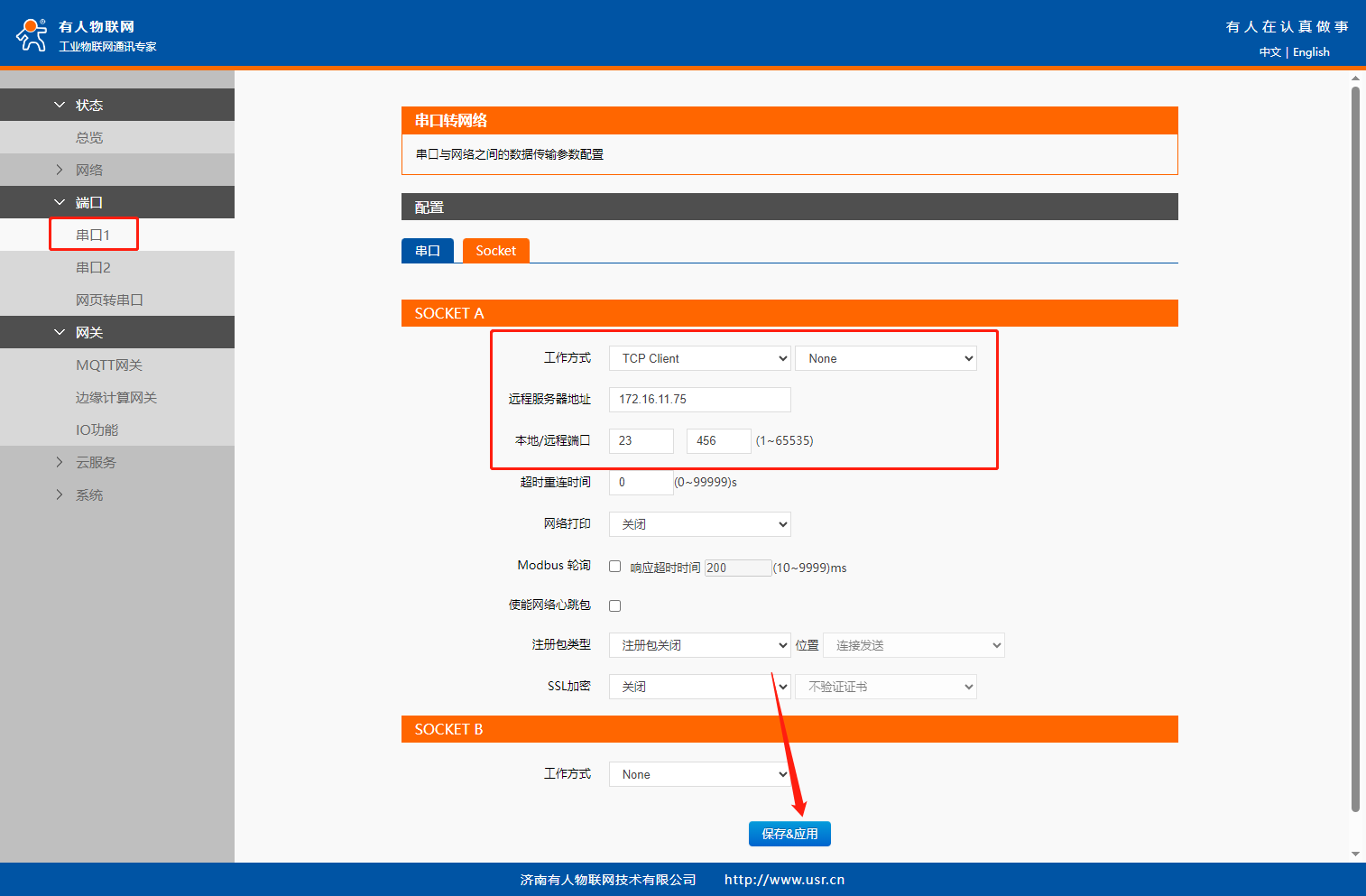

本案例测试服务器为我司 TCP服务器测试,用户测试时请在“端口”>“串口1” >“ Socket”界面配置自己TCP服务器的参数。

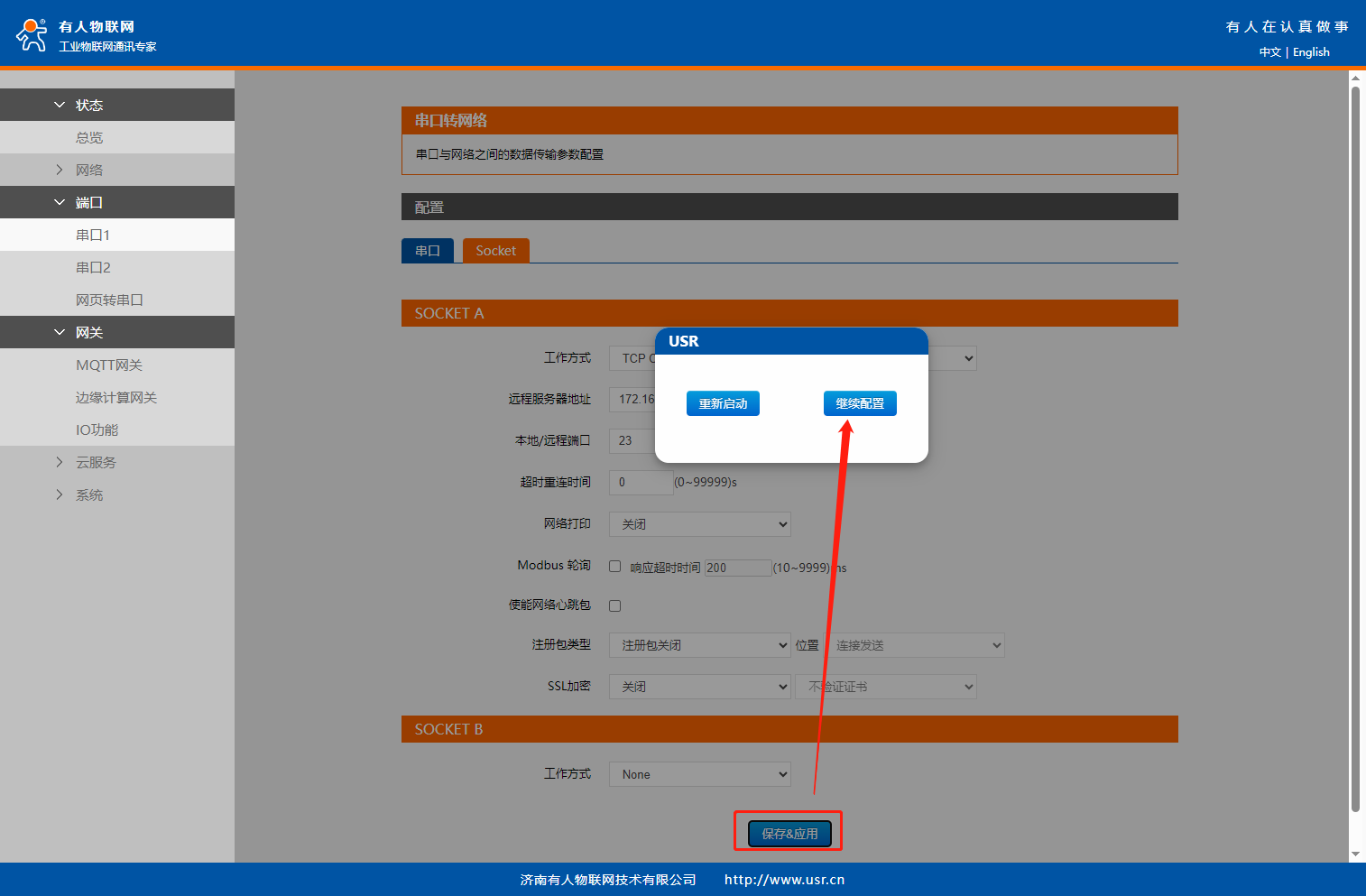

保存&应用 > 继续配置。
3、配置边缘计算采集上报功能

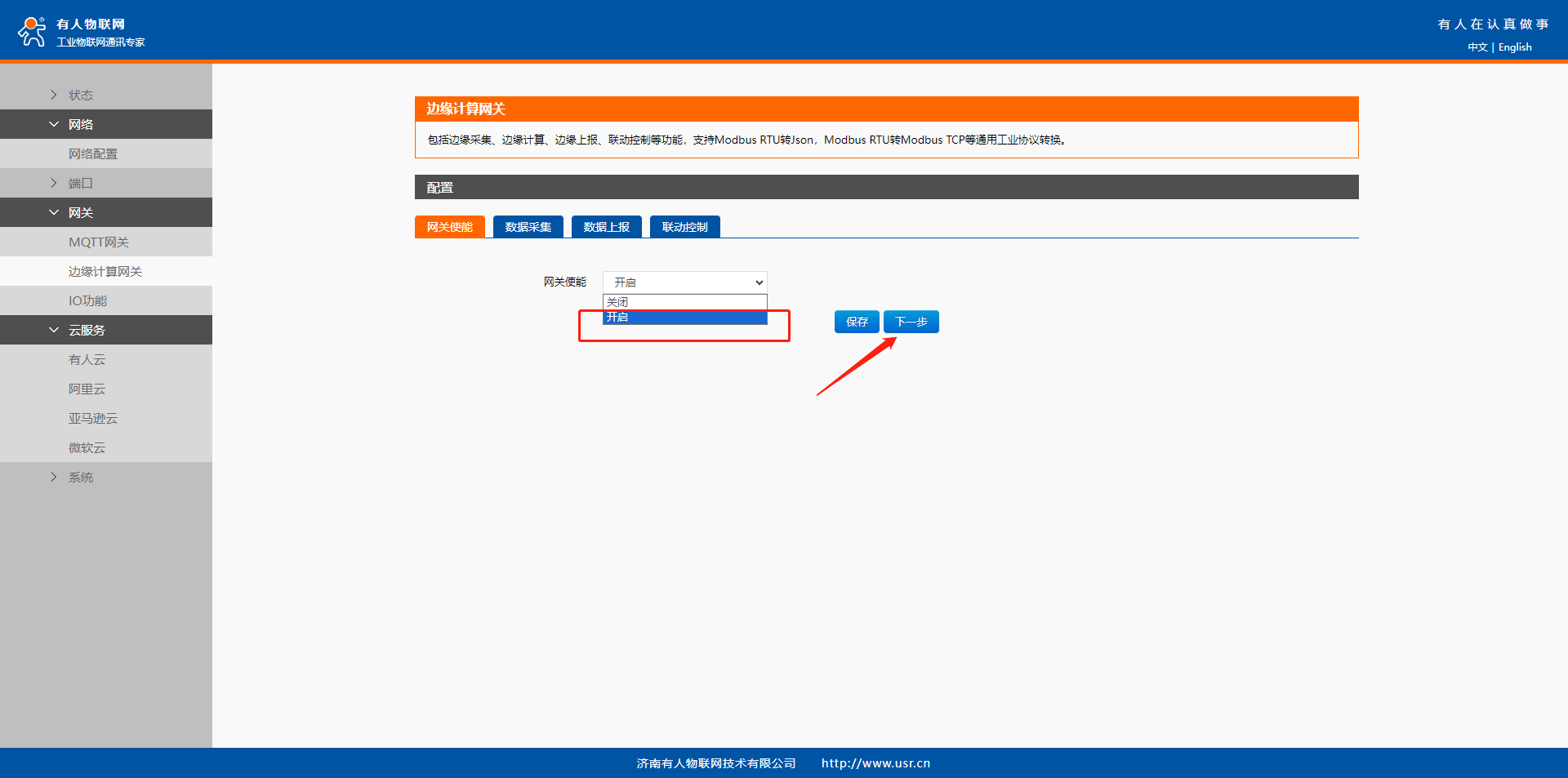

在“网关”-“边缘计算”界面中开启网关使能,点击“下一步”在“数据采集界面”配置modbusRTU的数据点。

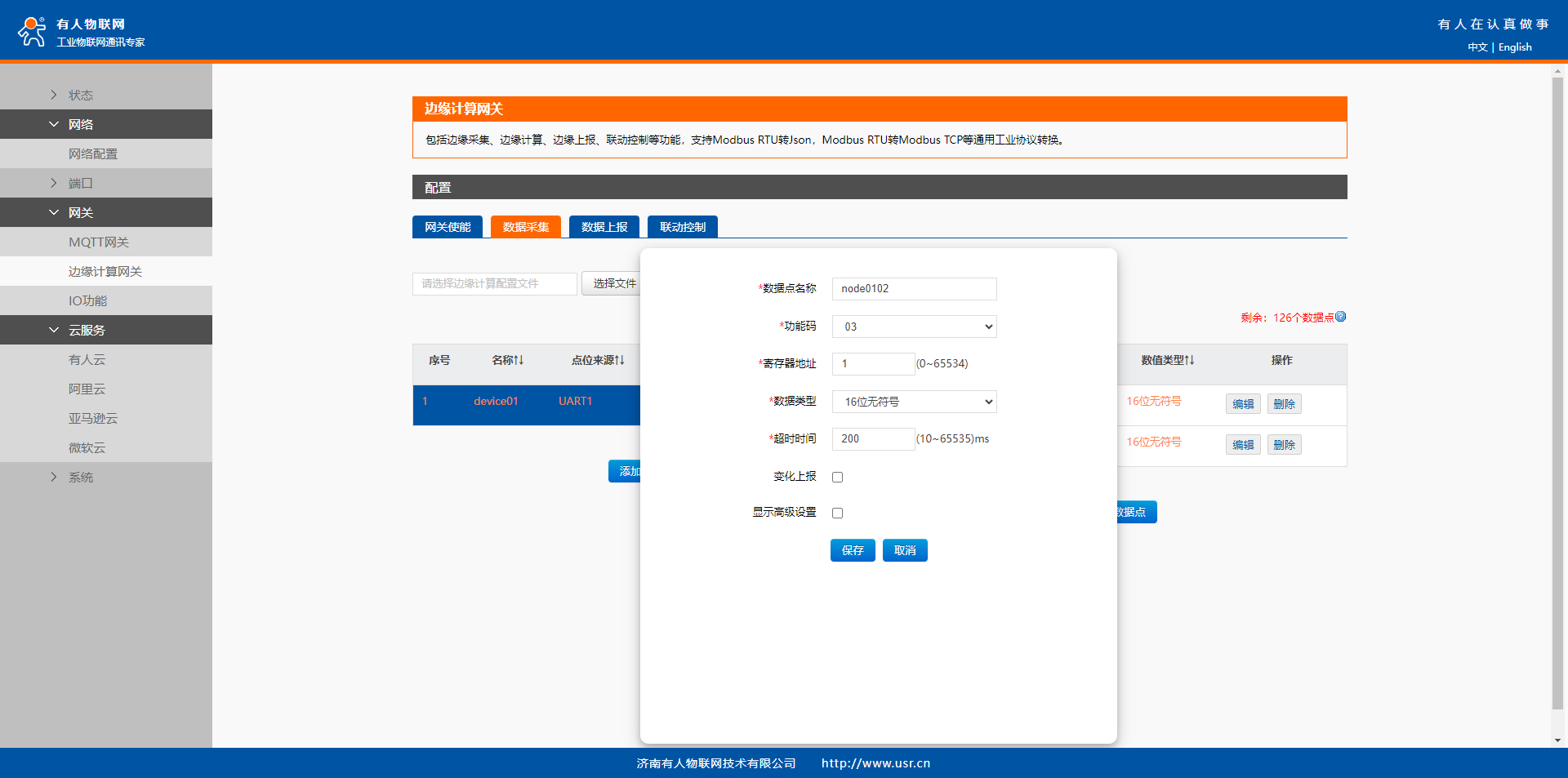

4、添加modbusRTU从机

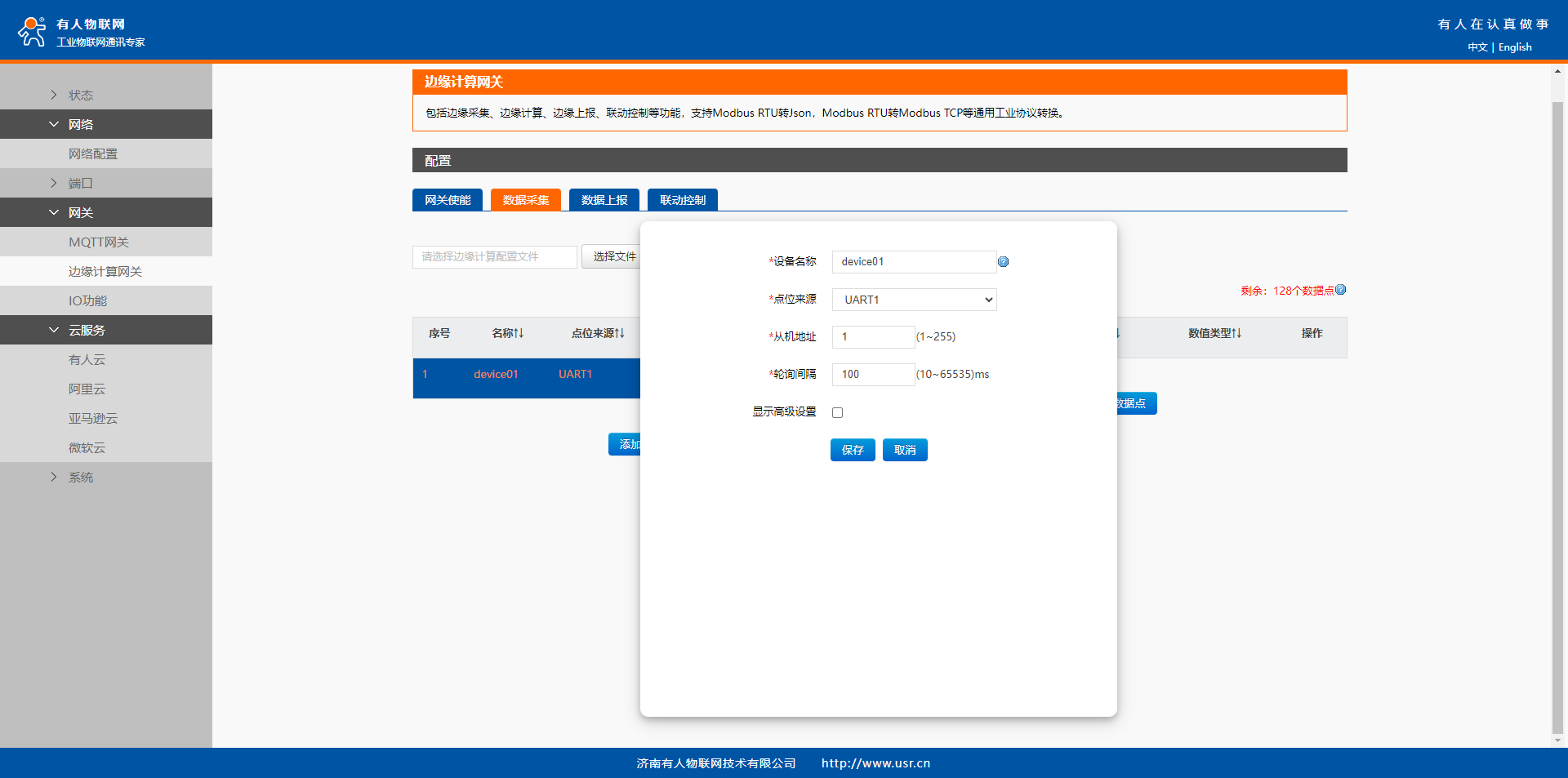

设备名称:从机名称,可自定义,不可为中文,从机名不可重复。
数据来源:UART1。
点击“保存”。
配置从机点位(案例中使用modbus SLAVE软件模式)根据实际点位填写功能码、寄存器地址、数据格式

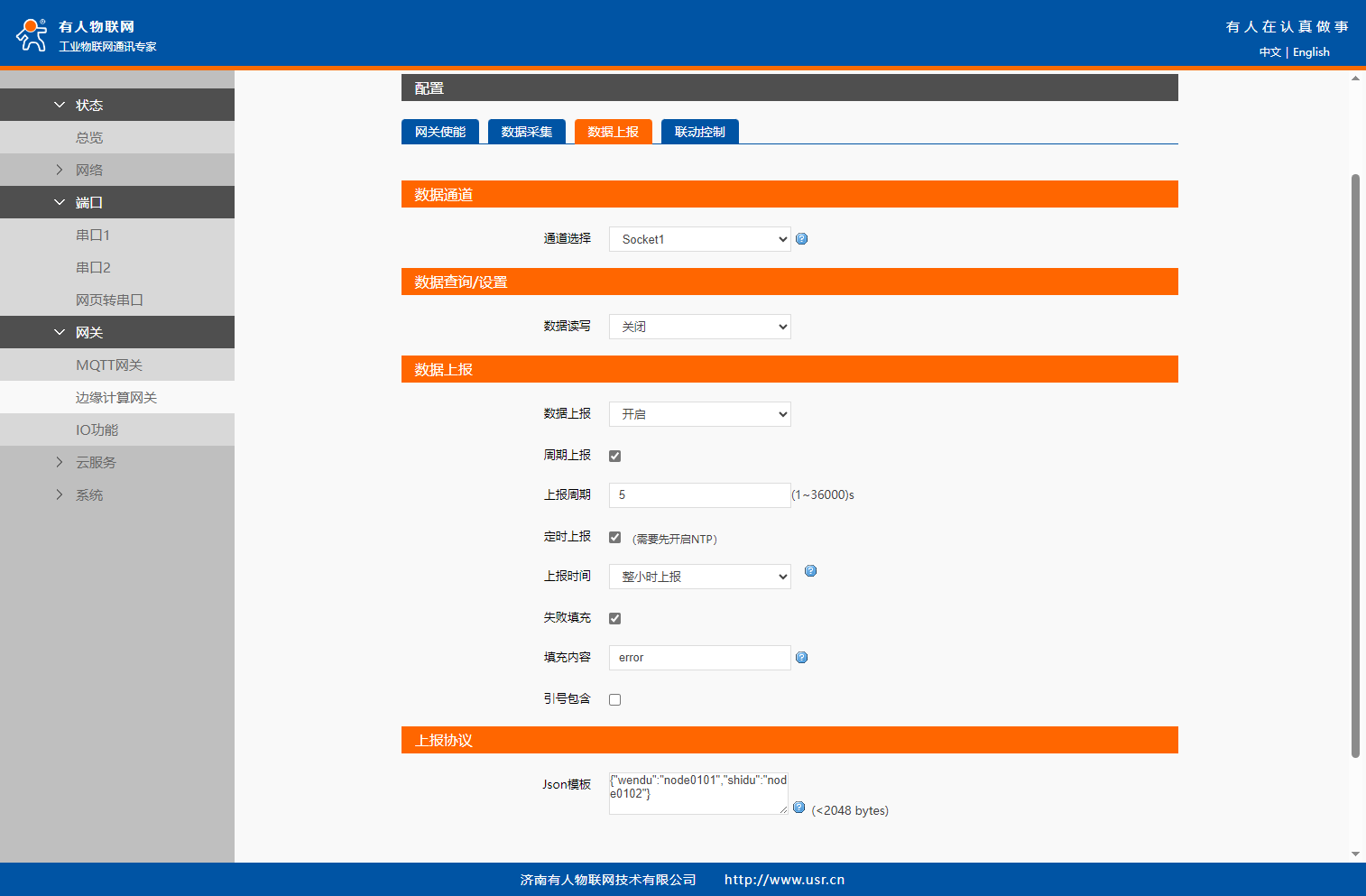

5、配置数据上报
通道选择“socket1”;
数据上报选择“开启”,上报周期:5s(自定义);
上报协议配置:
Json模板说明{"自定义说明1":"要显示的寄存器名称1",...."自定义说明N":"要显示的寄存器名称N"}
保存参数----设备重启
6、数据测试
确保将M100网口接到可以连接服务器的网络。

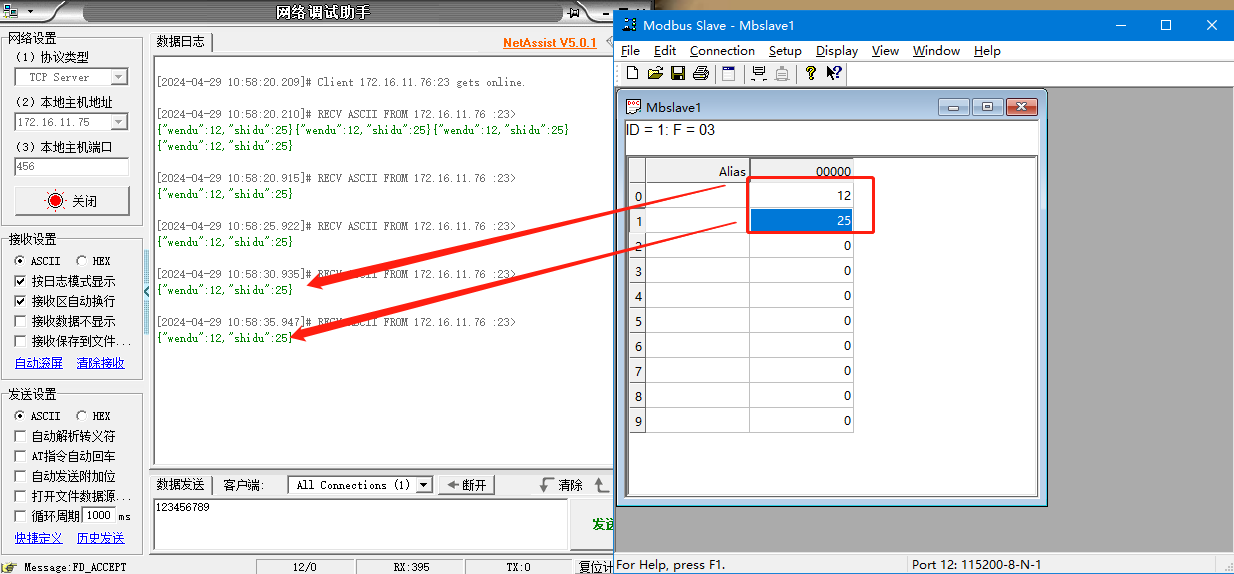

服务器可以接收到设备上报的json数据。
编写人:刘琰伟 编写日期:2024-04-25
审核人:金志方 审核日期:2024-04-07
订正版本:V1.0 订正内容:初稿
