USR-M100链接modbusRTU设备上报MQTT服务器示例

一、资料下载

1、USR-M100说明书官网下载链接：https://www.usr.cn/Download/1202.html

2、USR-M100规格书链接：https://www.usr.cn/Download/1203.html

3、USR-M100 配置软件：https://www.usr.cn/Download/1213.html

二、硬件连接

1、所需物品

USR-M100 产品 1台

12V电源适配器 1个
网线 1根

4G天线 1根

笔记本电脑 1台

2、硬件连接

三、参数设置

1、M100配置方式
（1）M100网口通过网线直连电脑网口，给M100用12V电源适配器供电。

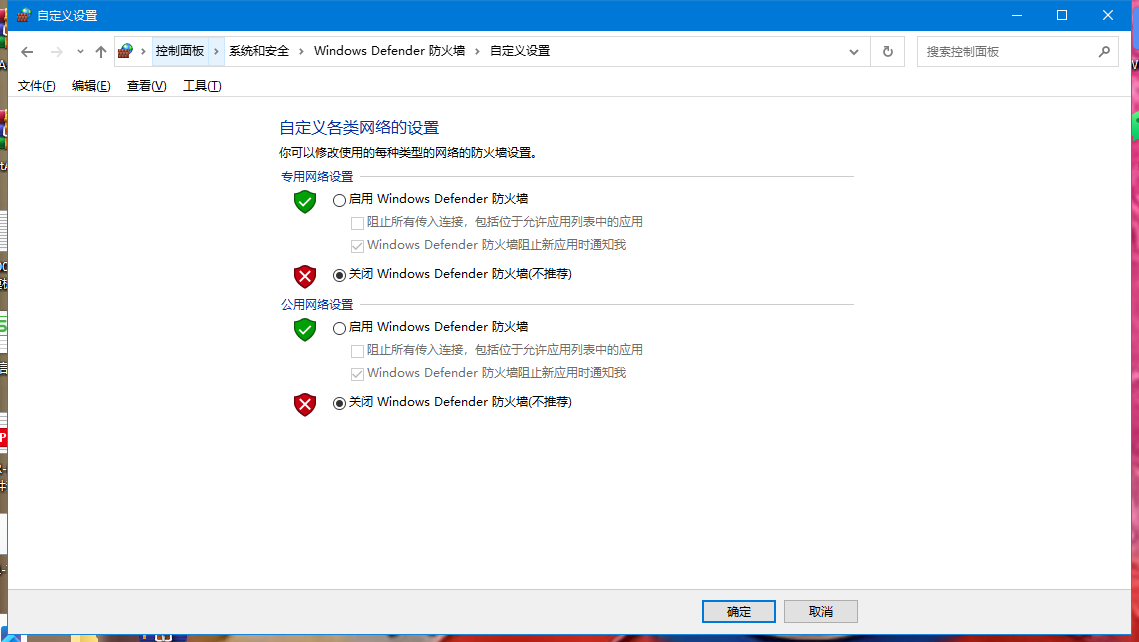

（2）电脑关闭防火墙和杀毒软件：控制面板--系统和安全--Windows Defender 防火墙--关闭防火墙

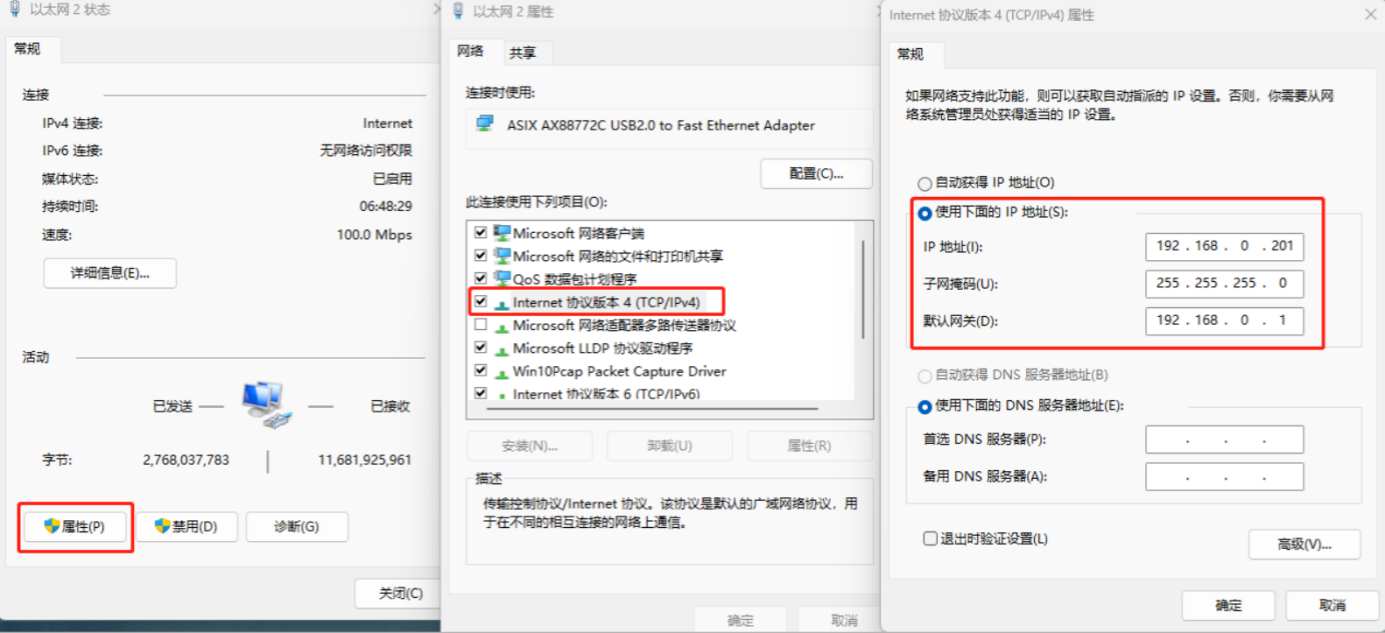

（3）电脑控制控制面板--网络和 Internet--网络连接，IP设置和M100 IP同网段，M100默认IP是192.168.0.7，网关192.168.0.1，将电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。

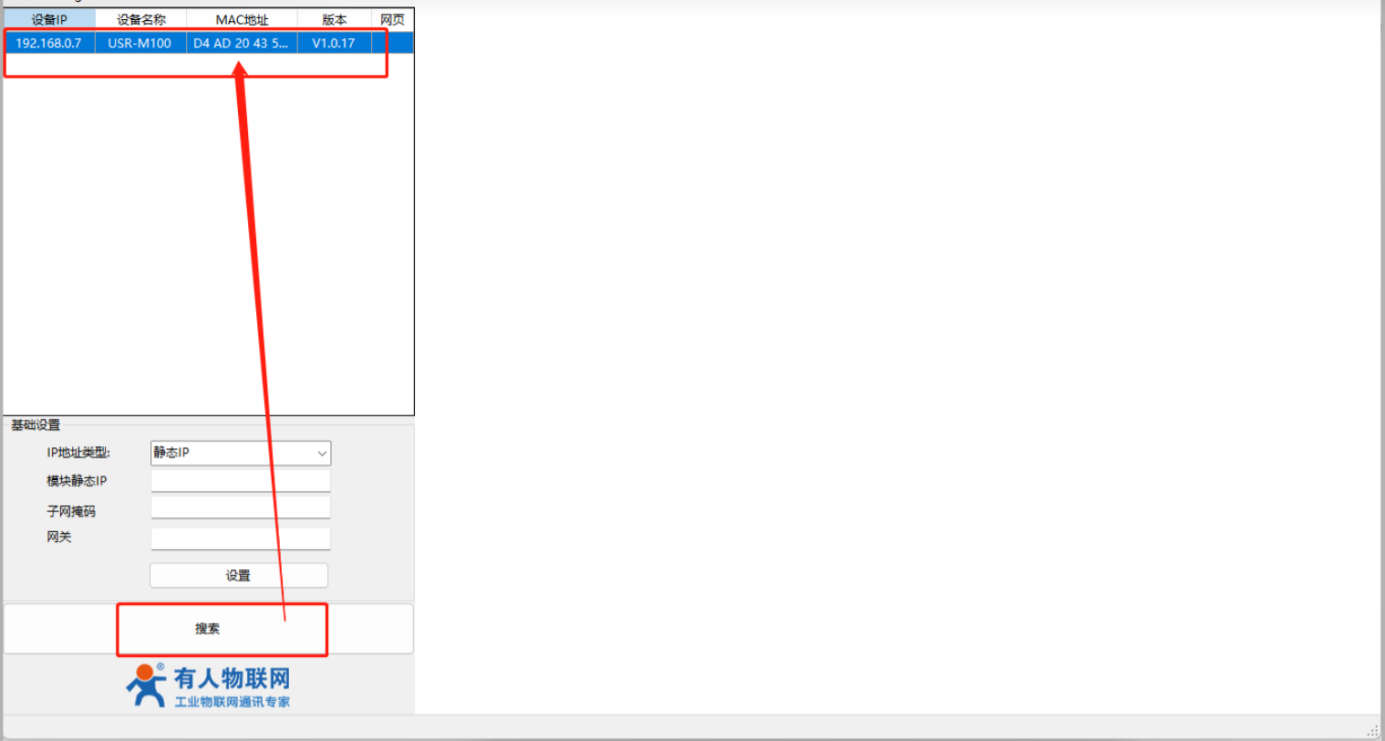

(4)下载并打开系列设置软件：用配置软件搜索M100设备，单击搜索，搜索到设备后双击IP地址。

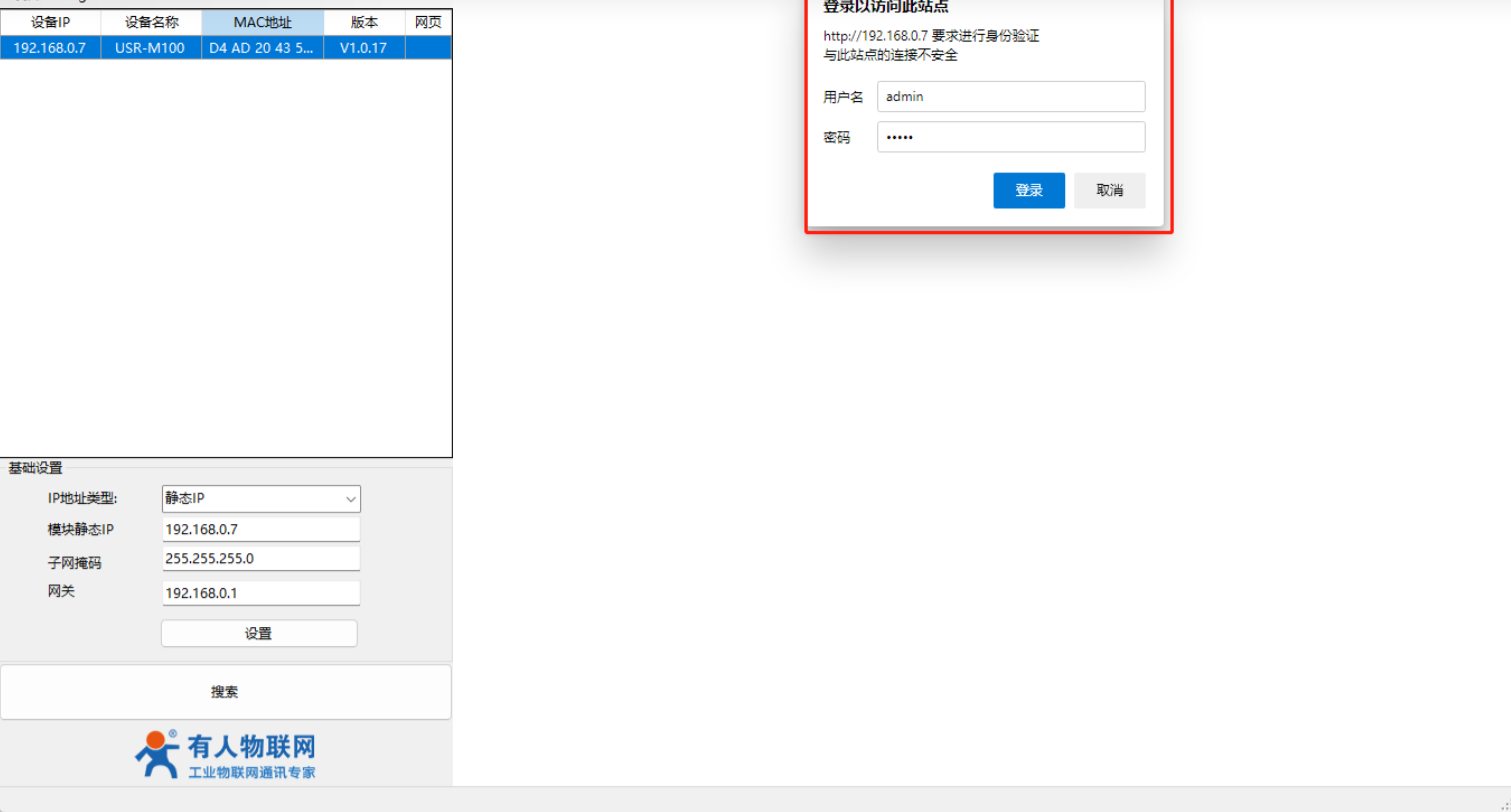

(5)登录：输入用户名admin和密码admin，点击登录，右侧显示M100参数设置页面。

M100网口可以和PC链接同一个上级路由，在同网段使用MXX软件搜索设备(此案例M100和PC链接同一路由器测试

2、配置链接服务器

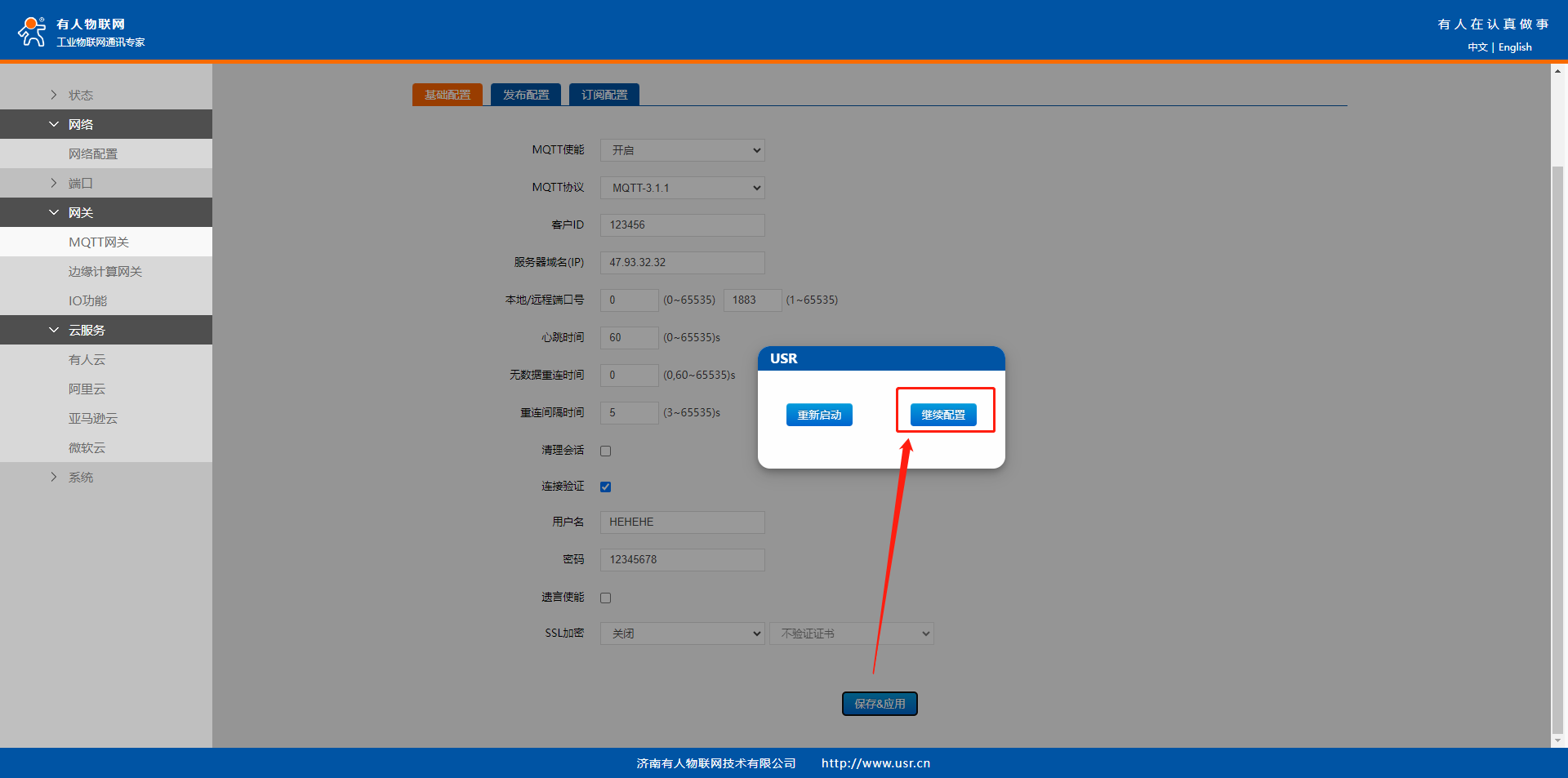

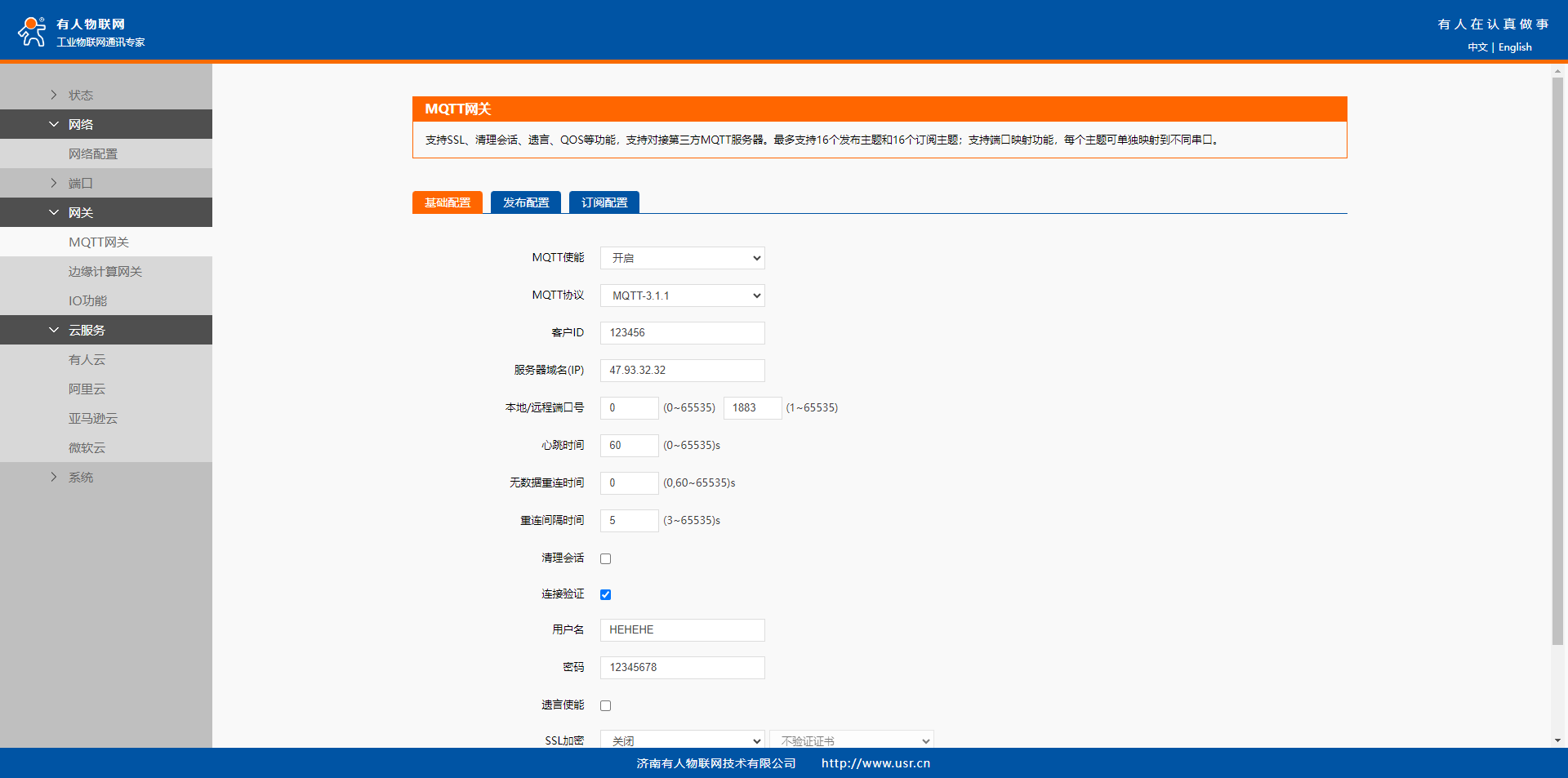

本案例测试服务器为我司MQTT服务器测试,用户测试时请在“网关”>“MQTT网关” 界面配置自己MQTT服务器的参数。

保存&应用 > 继续配置。

3、配置边缘计算采集上报功能

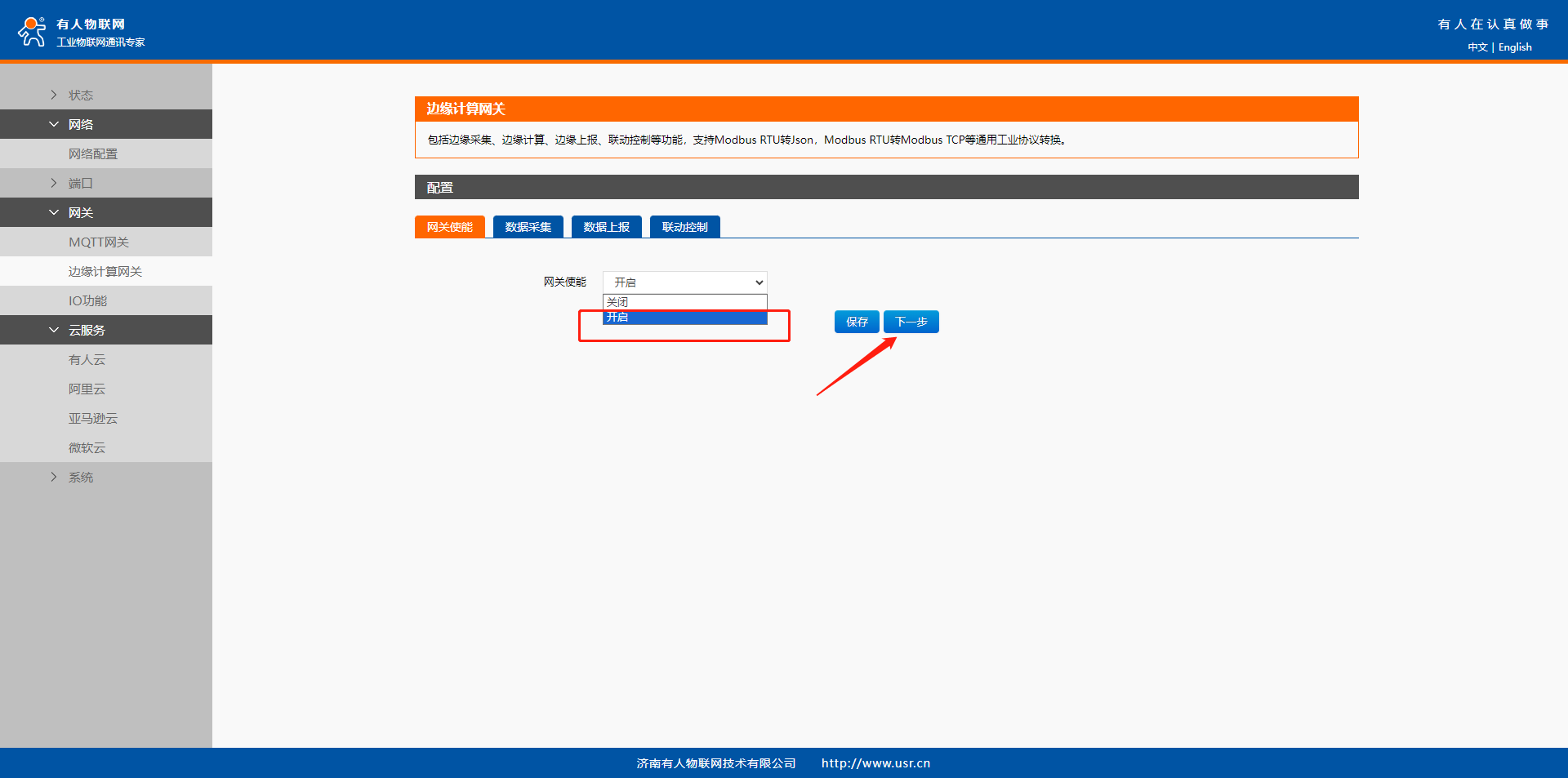

在“网关”-“边缘计算”界面中开启网关使能，点击“下一步”在“数据采集界面”配置modbusRTU的数据点。

4、添加modbusRTU从机

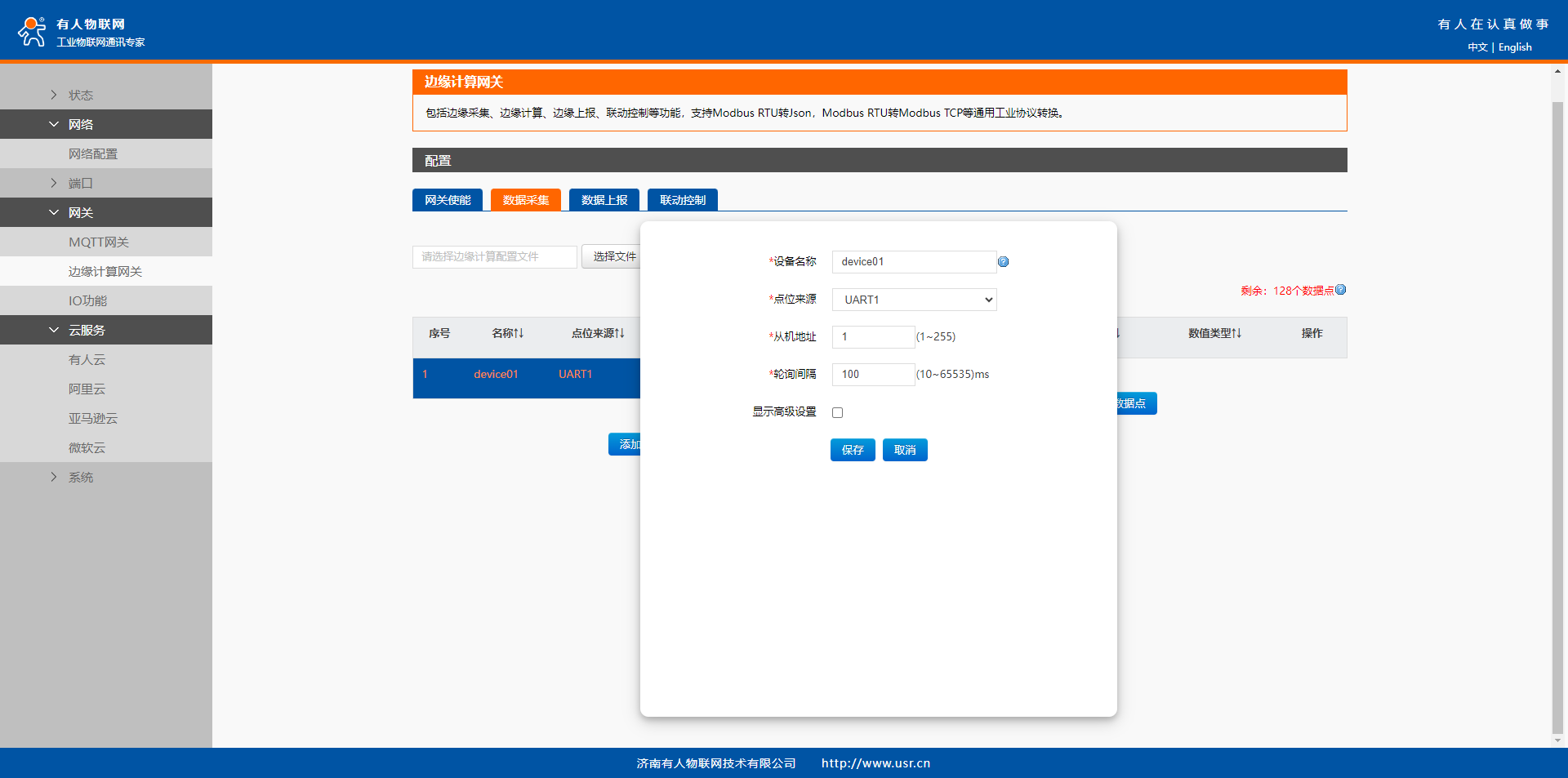

设备名称:从机名称，可自定义，不可为中文，从机名不可重复。

数据来源：UART1。

点击“保存”。

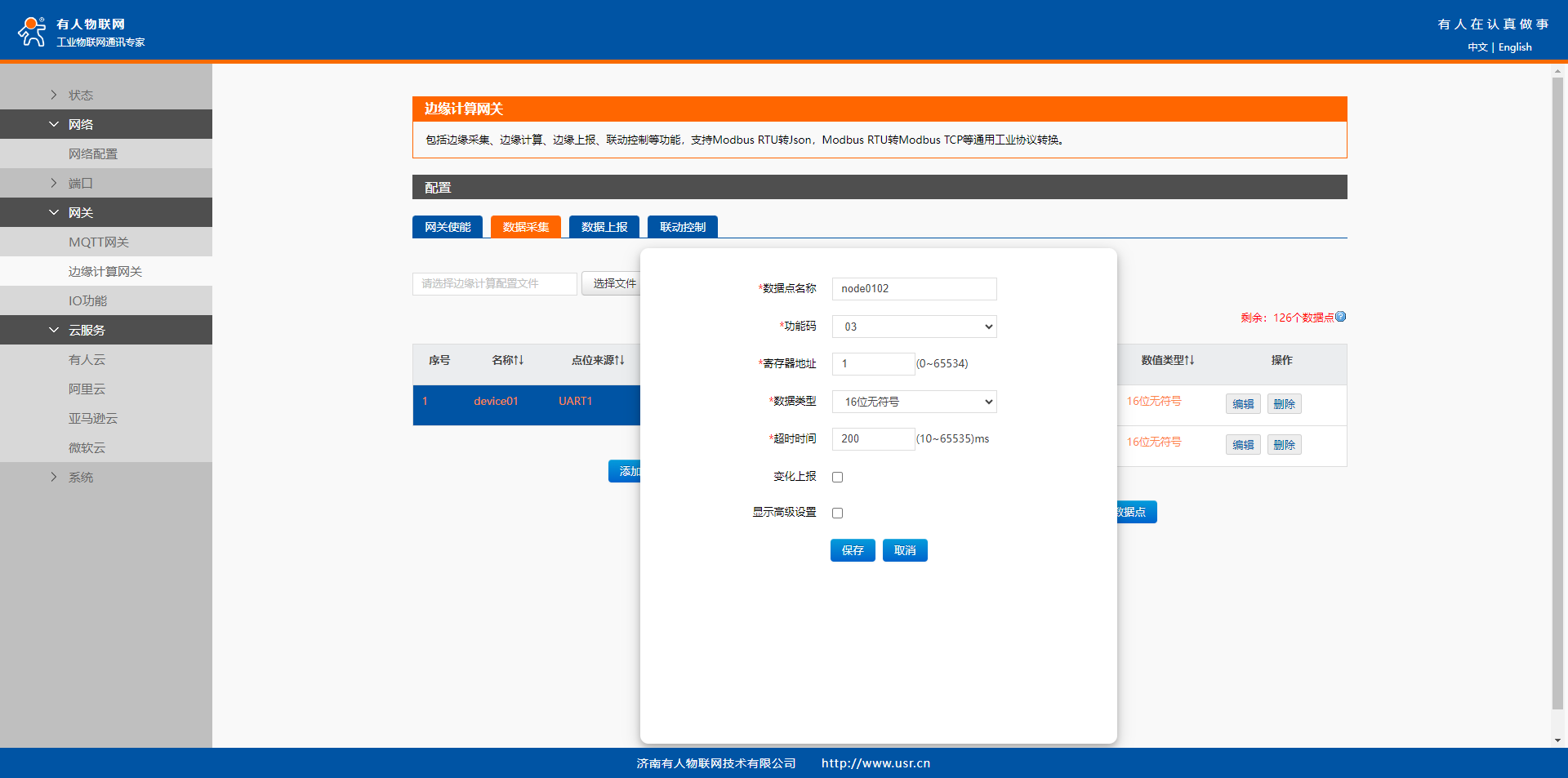

配置从机点位（案例中使用modbus SLAVE软件模式）根据实际点位填写功能码、寄存器地址、数据格式

5、配置数据上报

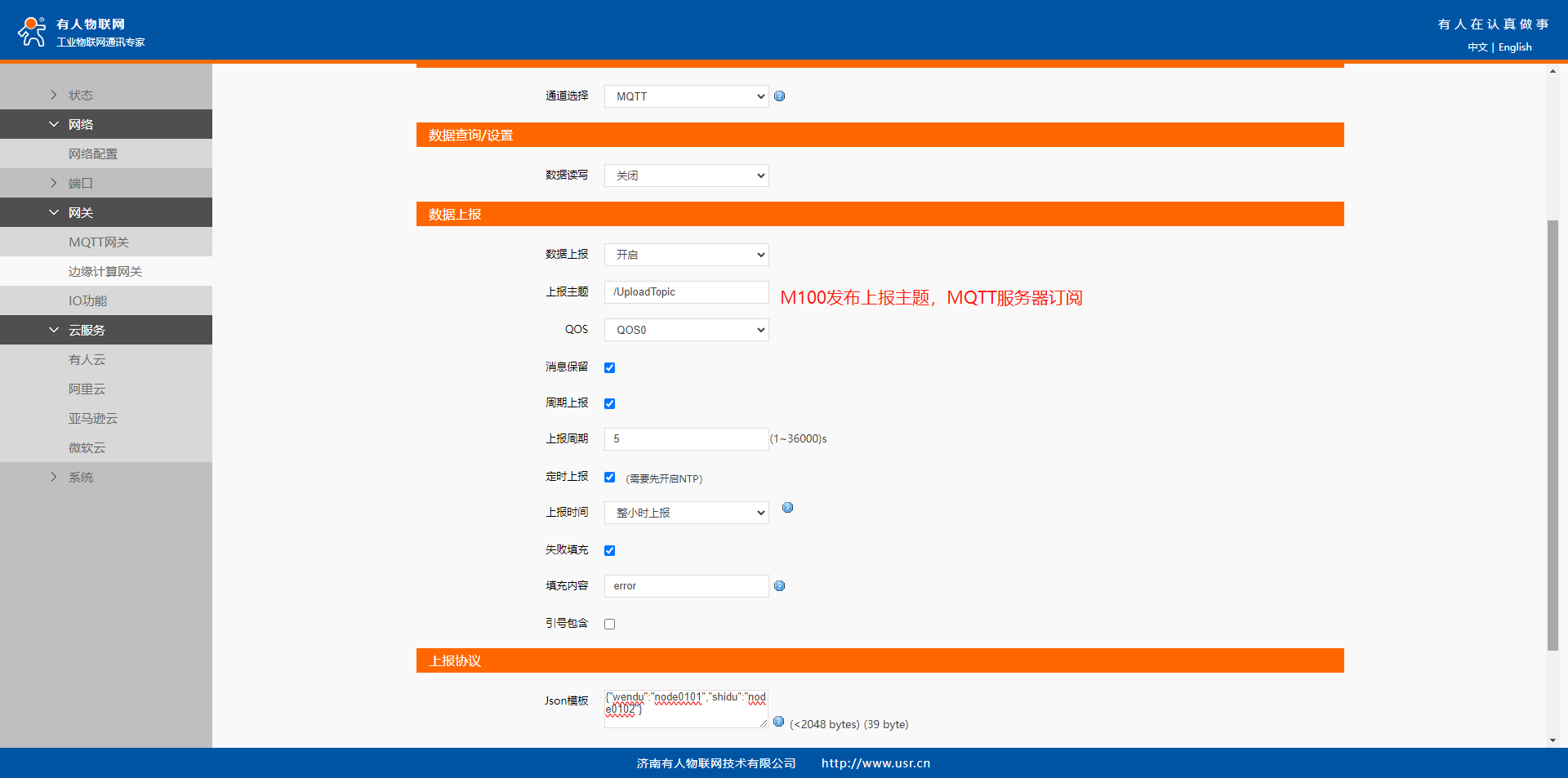

通道选择“MQTT”；

数据上报选择“开启”，上报周期:5s(自定义)；

上报协议配置：
Json模板说明{"自定义说明1":"要显示的寄存器名称1",...."自定义说明N":"要显示的寄存器名称N"}

保存参数----设备重启

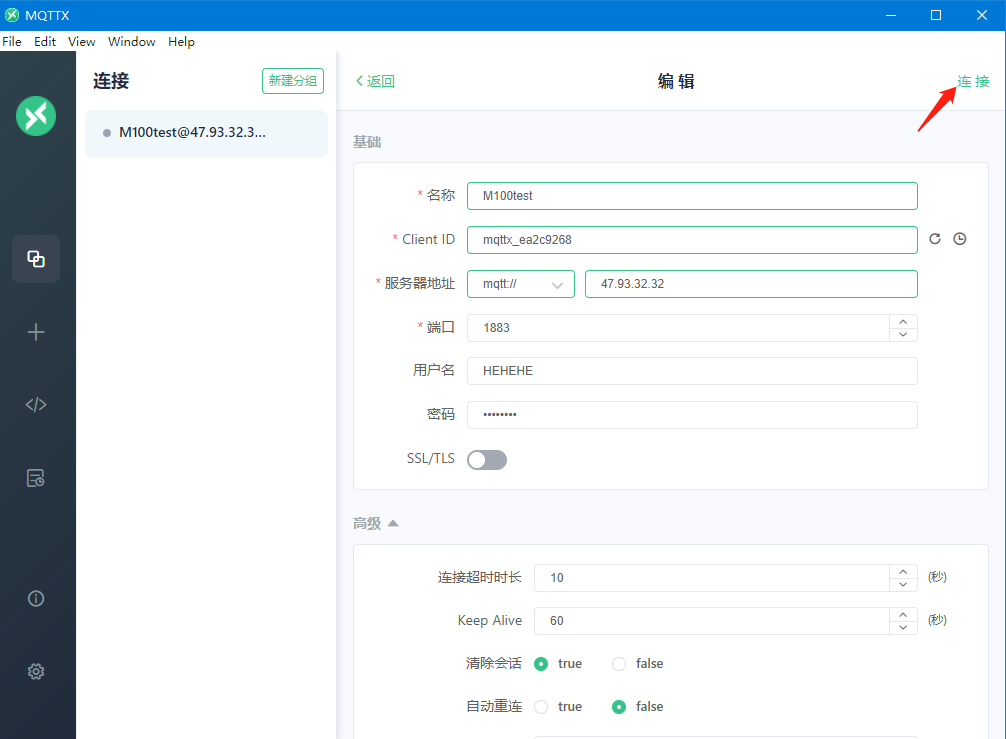

6、MQTT.X客户端软件配置

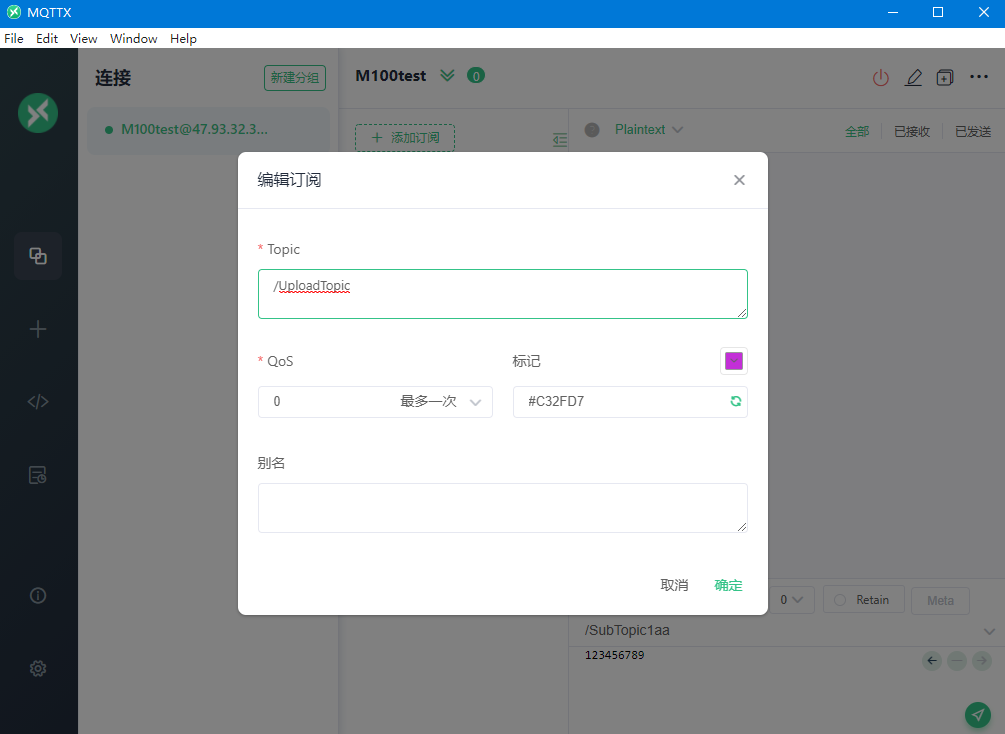

7、将M100发布的主题，MQTT.X软件进行订阅

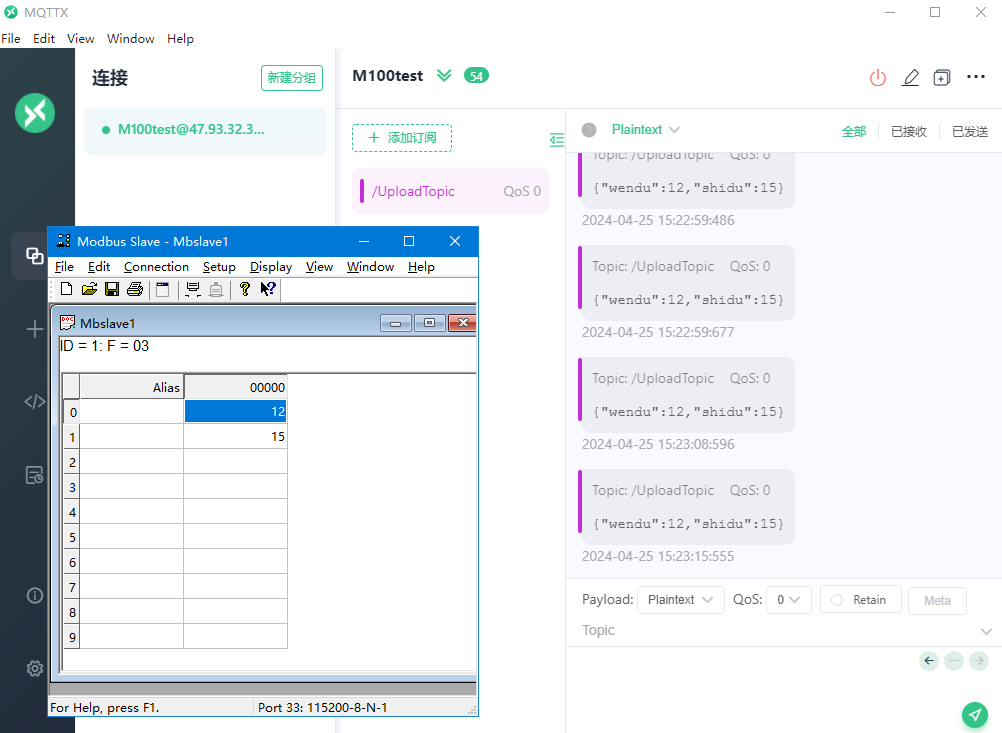

8、数据测试

编写人：刘琰伟 编写日期：2024-04-25

审核人：金志方 审核日期：2024-04-07

订正版本：V1.0 订正内容：初稿
