USR-M100链接modscan实现读取本机DI、DO点位状态示例
一、资料下载
1、USR-M100说明书官网下载链接:https://www.usr.cn/Download/1202.html
2、USR-M100规格书链接:https://www.usr.cn/Download/1203.html
3、USR-M100 配置软件:https://www.usr.cn/Download/1213.html
二、硬件连接
1、所需物品
USR-M100 产品 1台
12V电源适配器 1个
网线 1根
4G天线 1根
笔记本电脑 1台
2、硬件连接
三、参数设置
1、M100配置
(1)M100网口通过网线直连电脑网口,使用DC12V电源适配器给M100供电

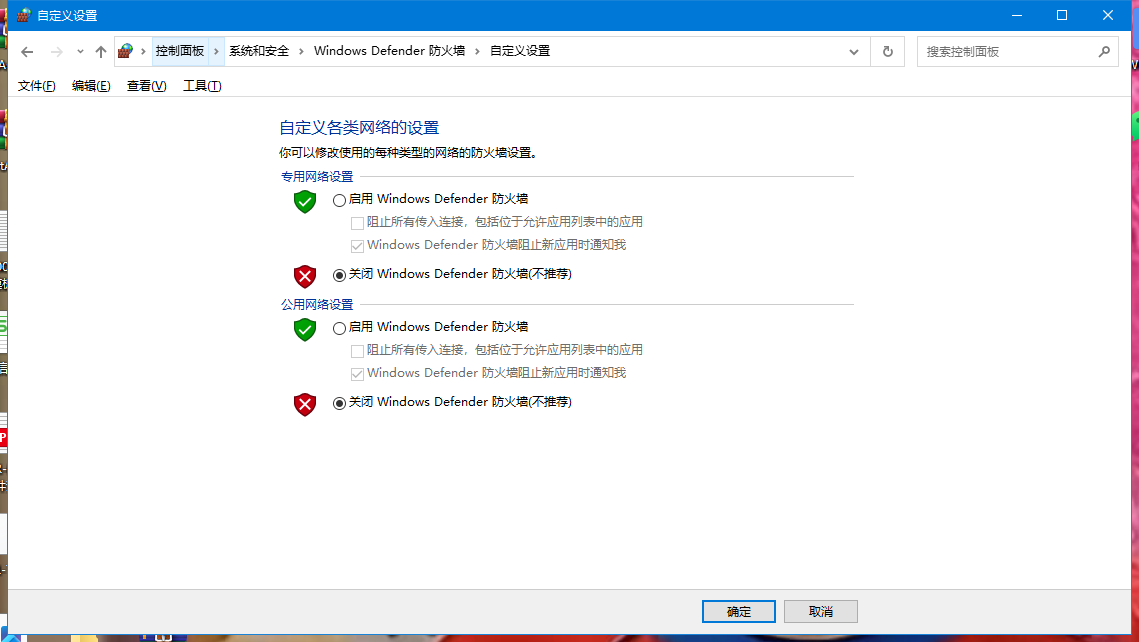

(2)电脑关闭防火墙和杀毒软件:控制面板---系统和安全---windows Defender防火墙---关闭防火墙

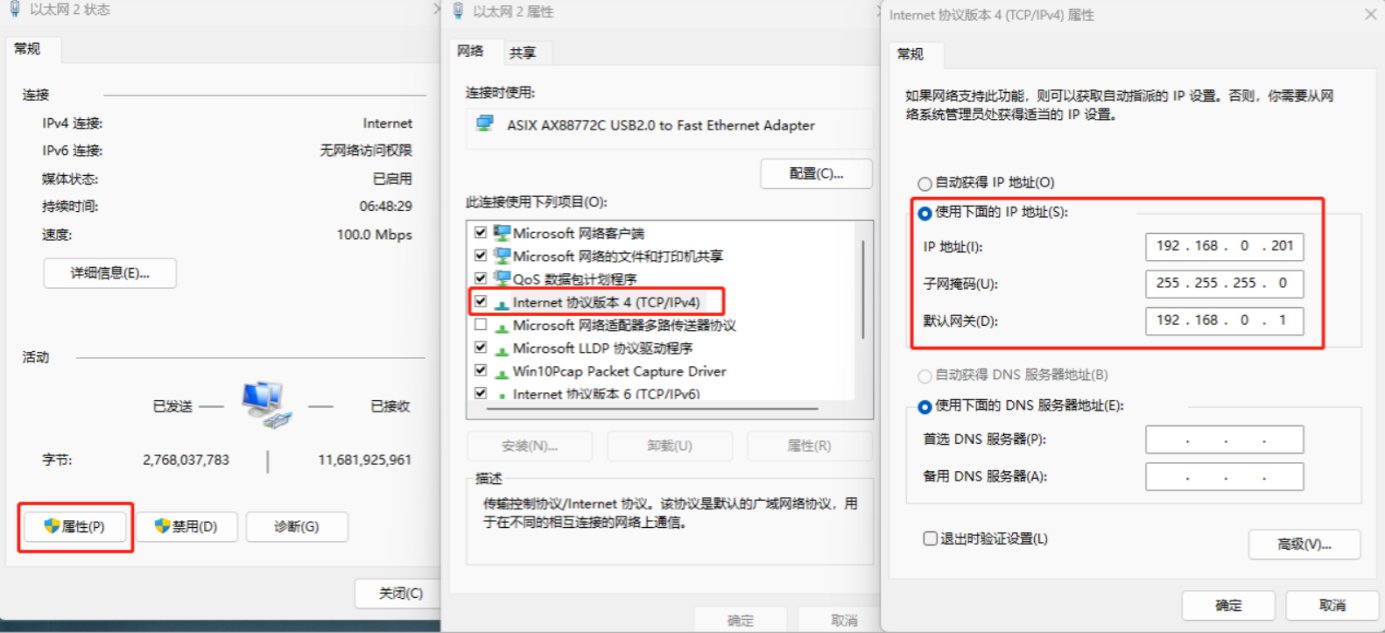

(3)电脑控制控制面板--网络和 Internet--网络连接,IP设置和M100IP同网段,M100默认IP是192.168.0.7,网关192.168.0.1,将电脑本地连接IPv4设置静态IP,192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。

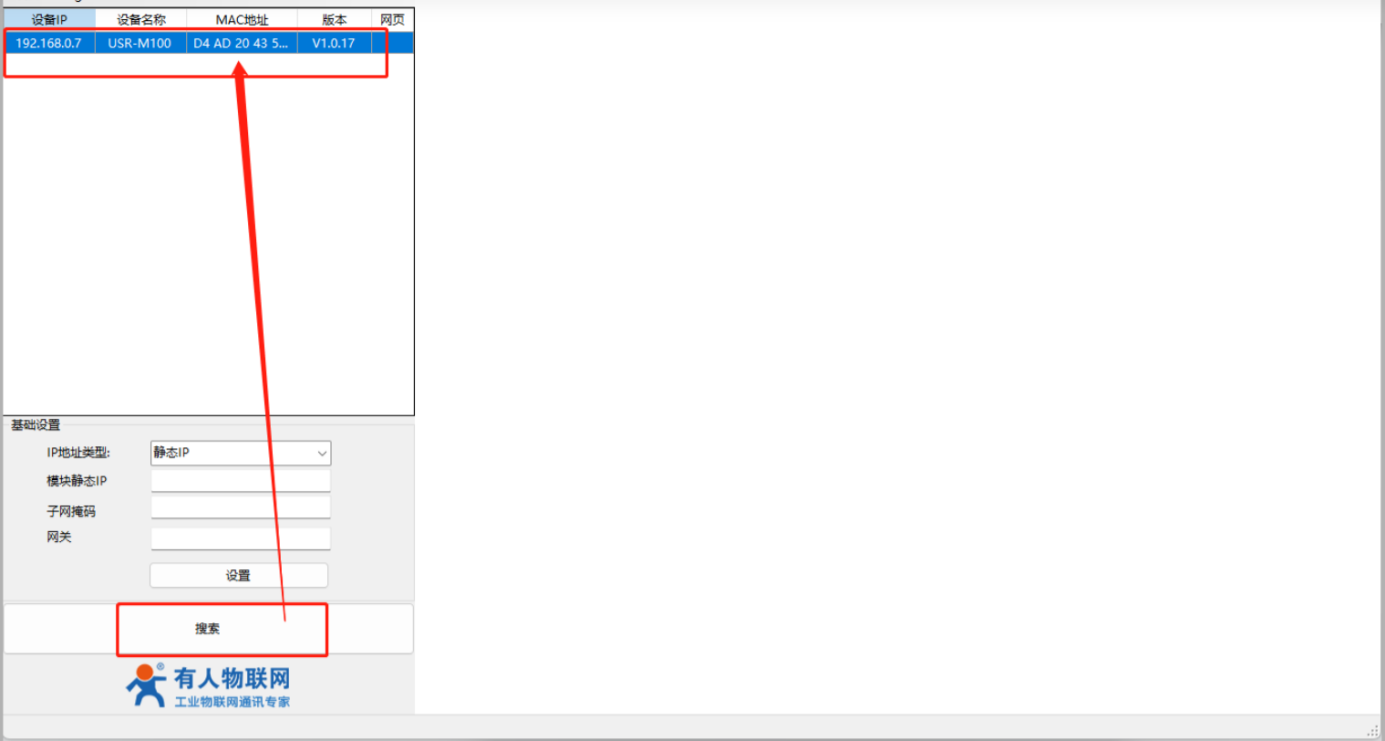

(4)下载并打开系列设置软件:用配置软件搜索M100设备,单击搜索,搜索到设备后双击IP地址。
(5)登录:输入用户名admin和密码admin,点击登录,右侧显示M100参数设置页面。
M100网口可以和PC链接同一个上级路由,在同网段使用MXX软件搜索设备(此案例M100和PC链接同一路由器测试
(6)设置串口1工作模式:TCPserevr,开启modbusTCP功能,保存参数设备重启

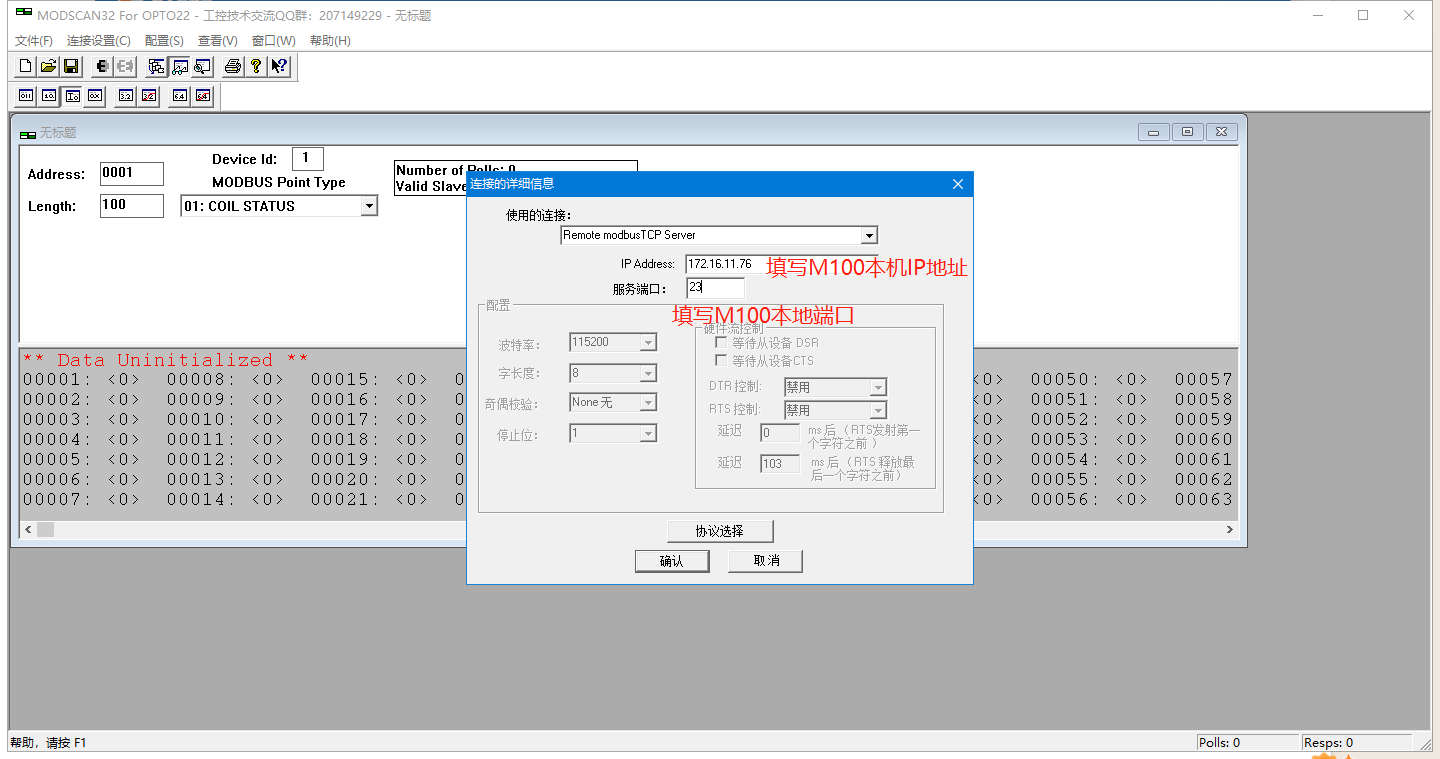

2、配置moscan参数

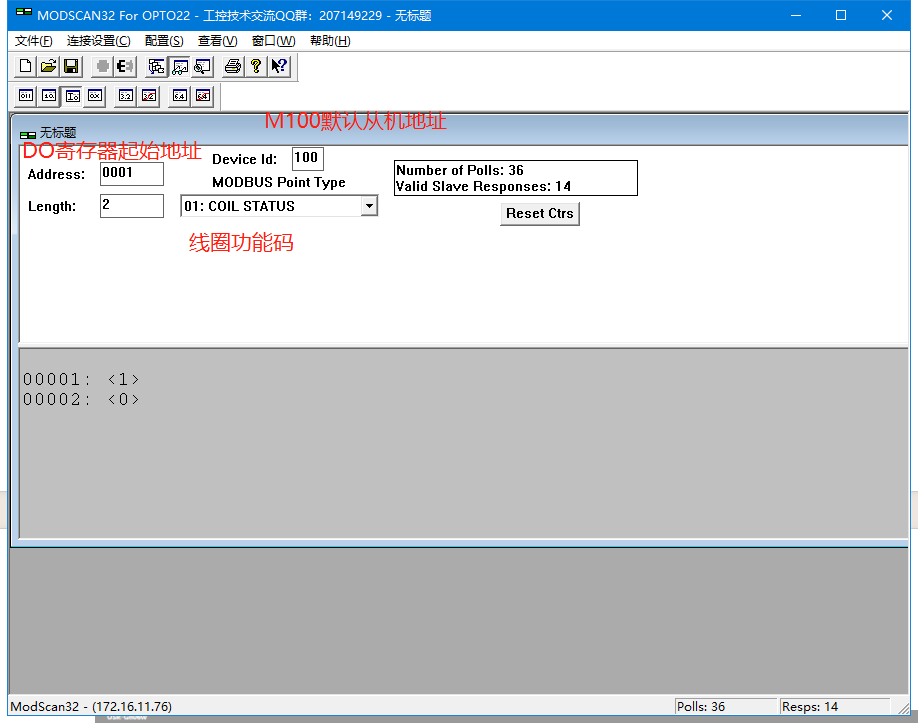

3、结果验证
编写人:刘琰伟 编写日期:2024-04-25
审核人:金志方 审核日期:2024-04-07
订正版本:V1.0 订正内容:初稿
