USR-M100有人云云端轮询实现IO点位控制
注意:
1、云端轮询最快采集周期1分钟,若M100点位状态发生改变,云端对应点位的状态不会立即改变
2、若串口1有接入modbusRTU设备,需要将串口1下的所有从机点位也添加到边缘计算网关页面的点表中才能够在云端读取
一、有人云添加网关

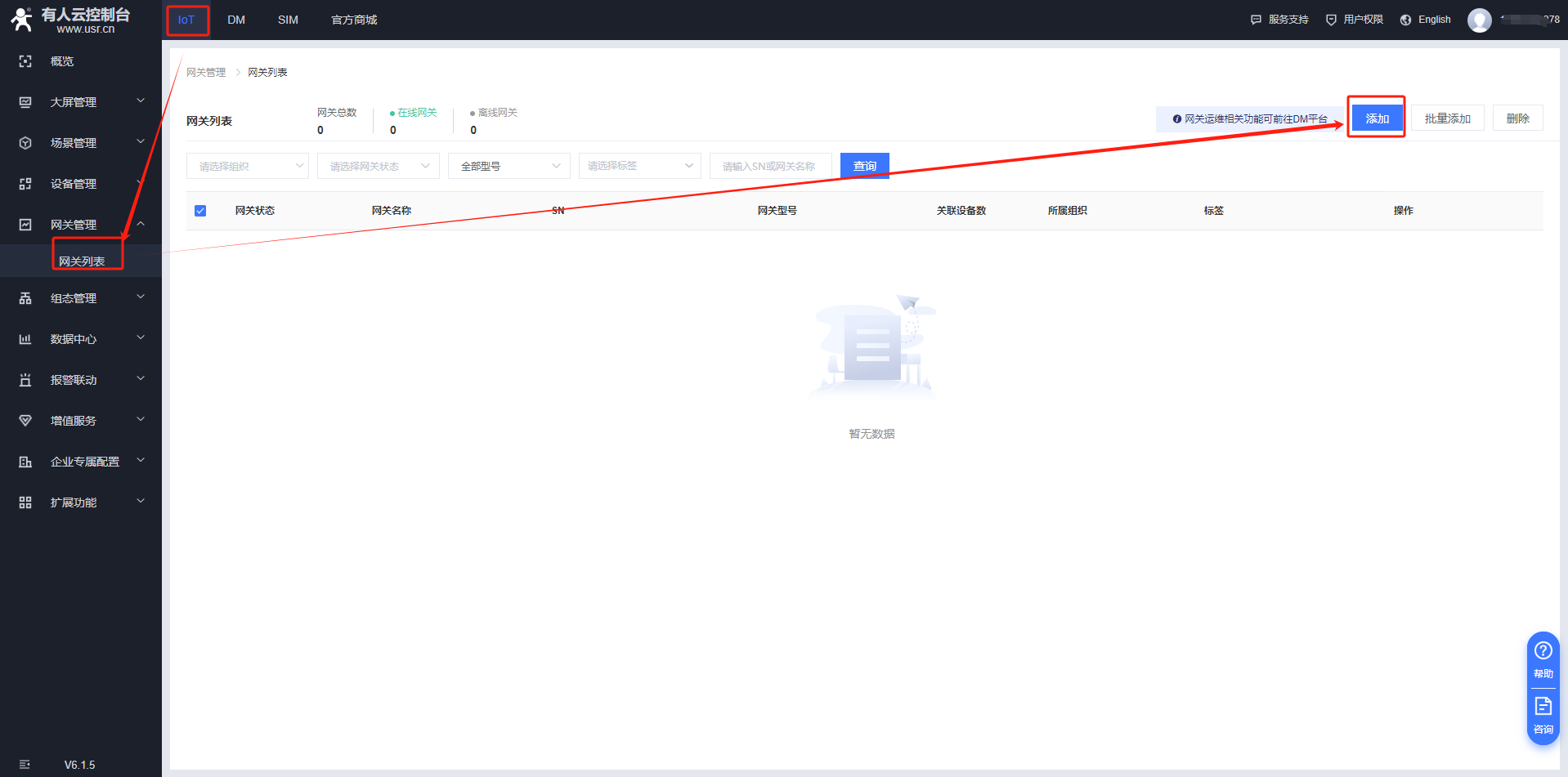

1、登录有人云控制台,在IoT--网关管理--网关列表中添加网关

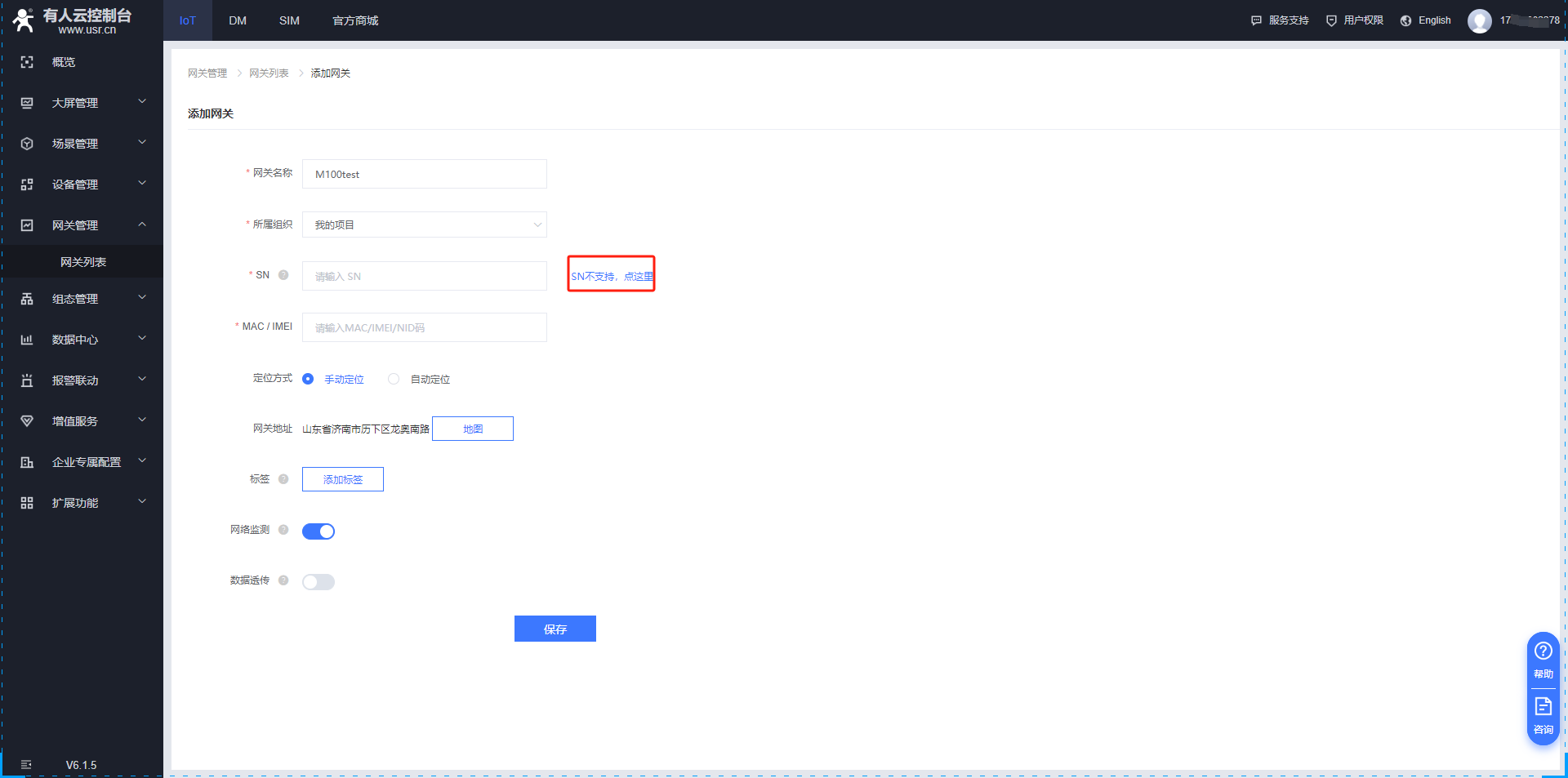

2、选择“sn不支持,点这里”

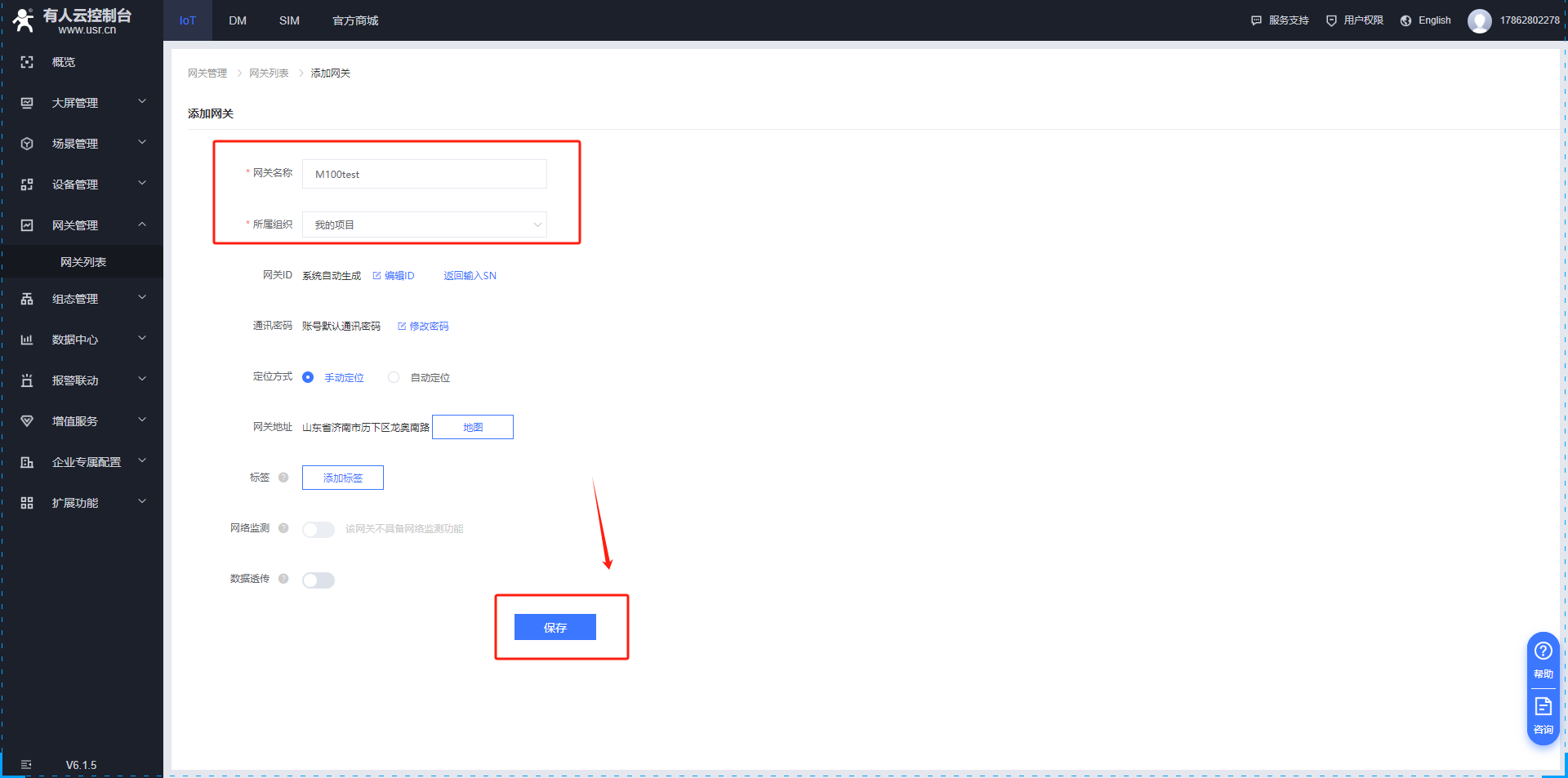

3、自定义网关名称和所属组织,填写完毕后,点击保存

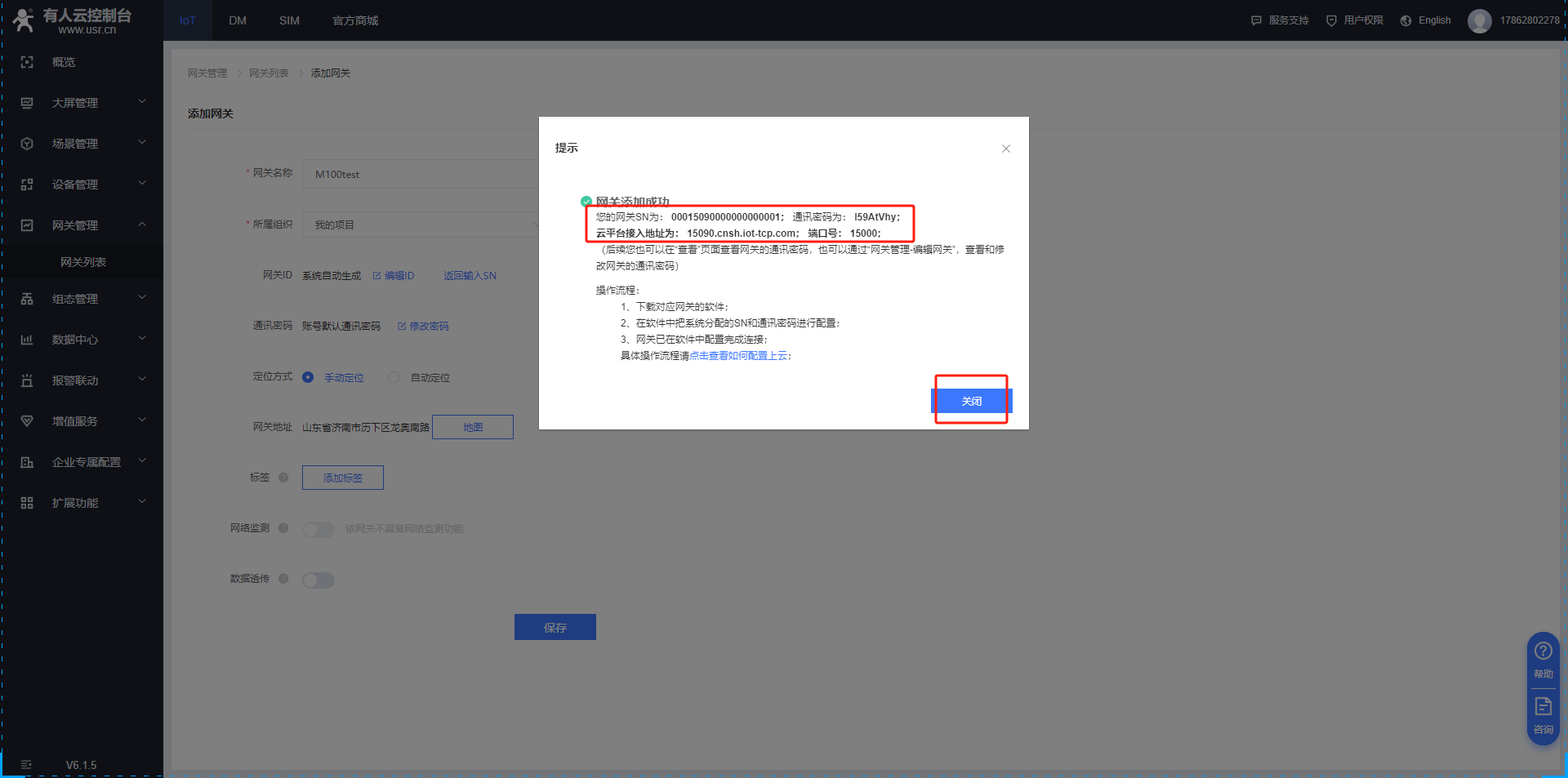

4、可以看到连接信息,点击关闭
二、M100参数配置

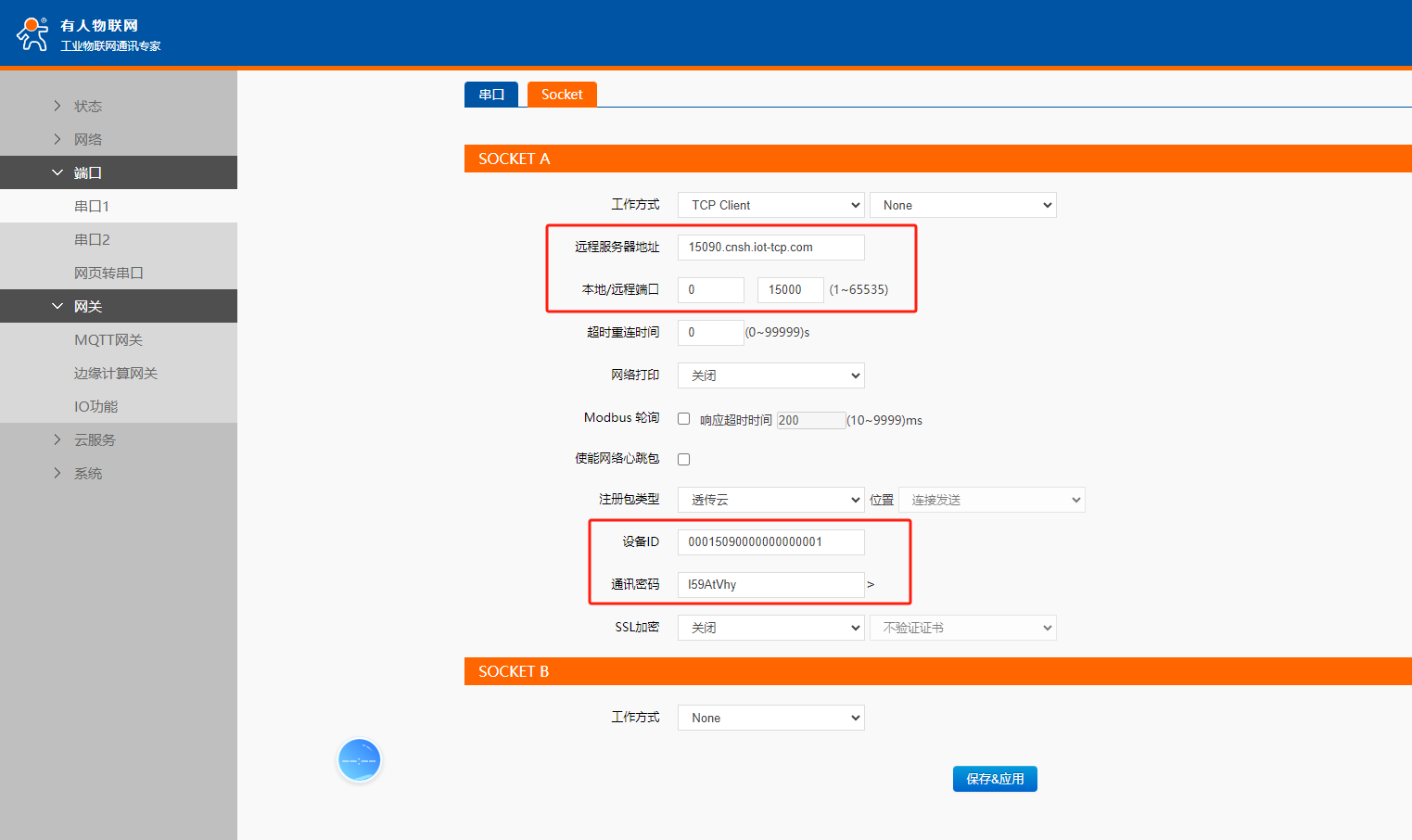

1、打开M100配置网页,端口--串口1--socket--socketA,将上步在云端添加的网关信息同步配置到M100对应配置项中
2、点击保存应用--继续配置
3、点击 网关--边缘计算

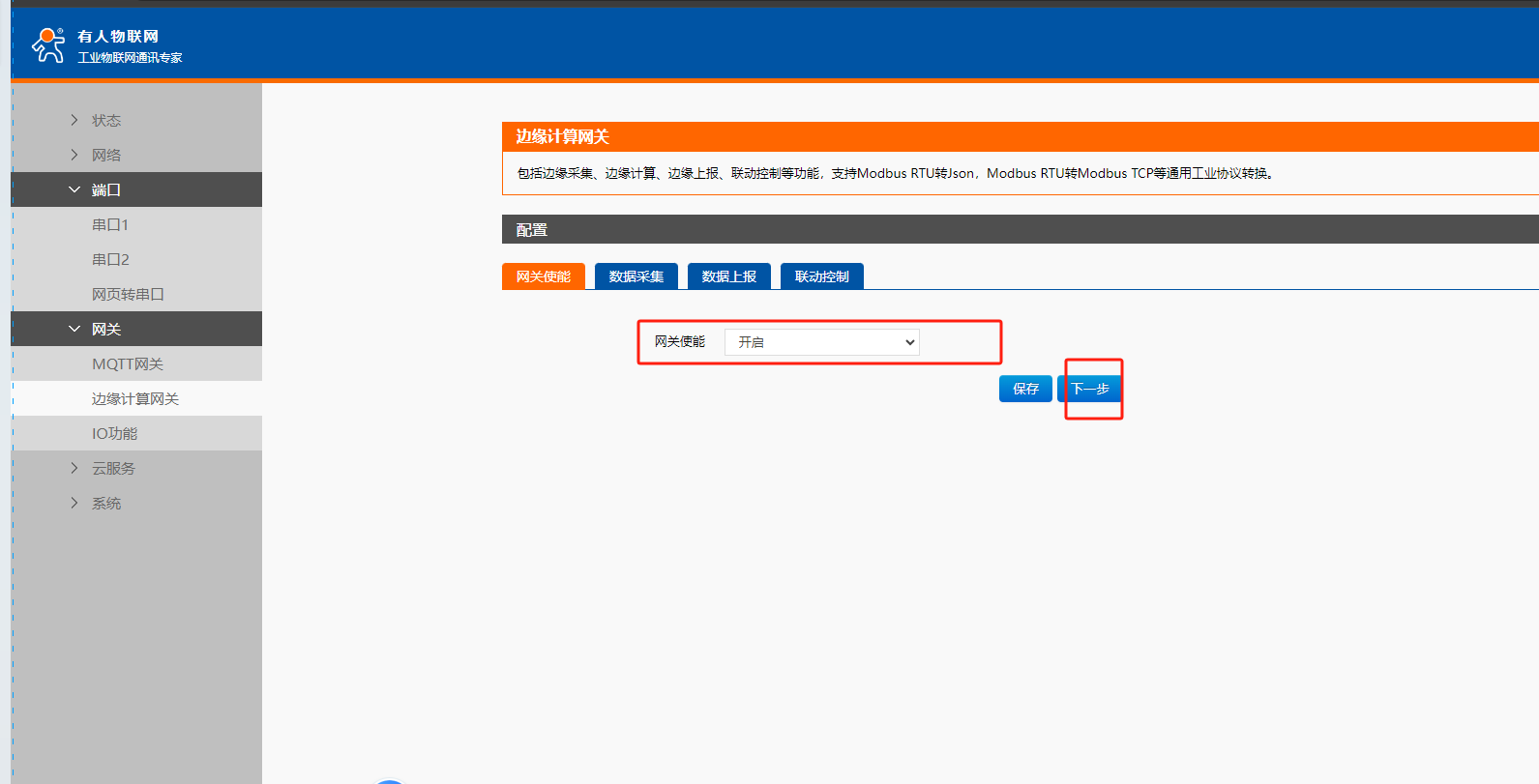

网关使能--开启---下一步

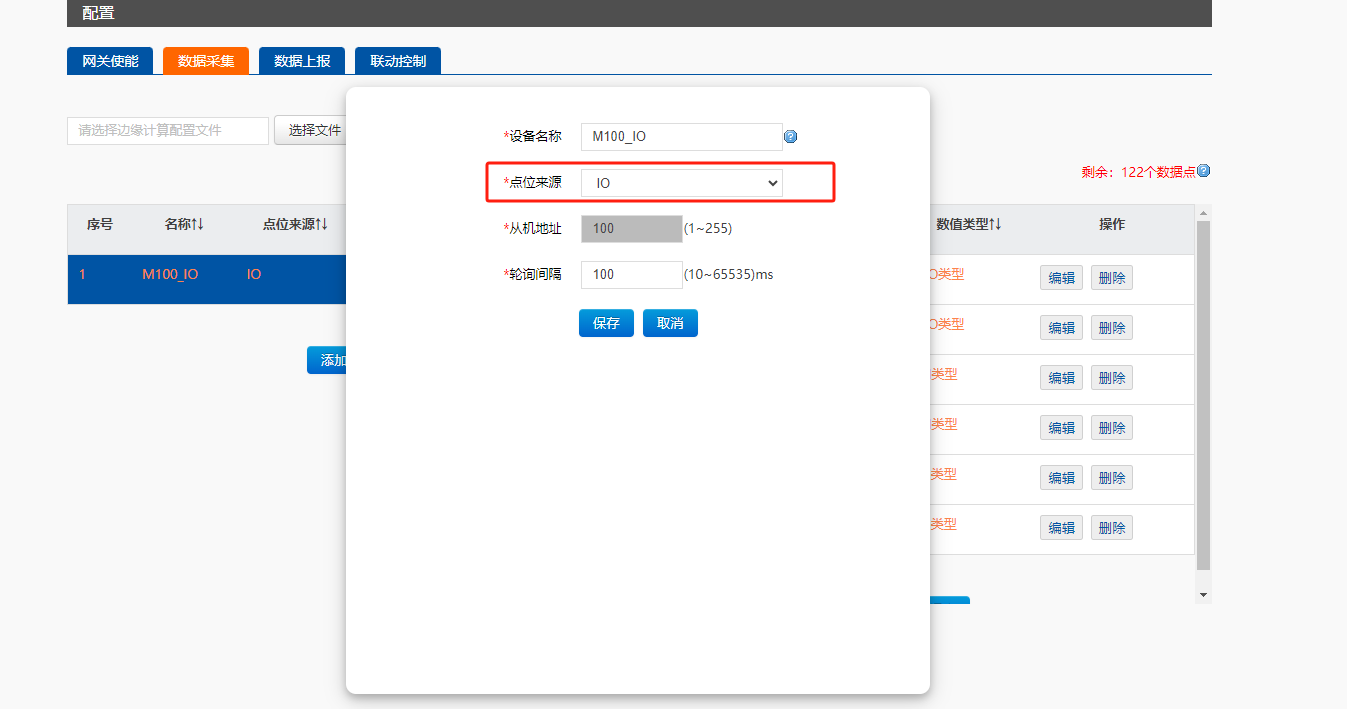

添加从机,点位来源选择IO,点击保存

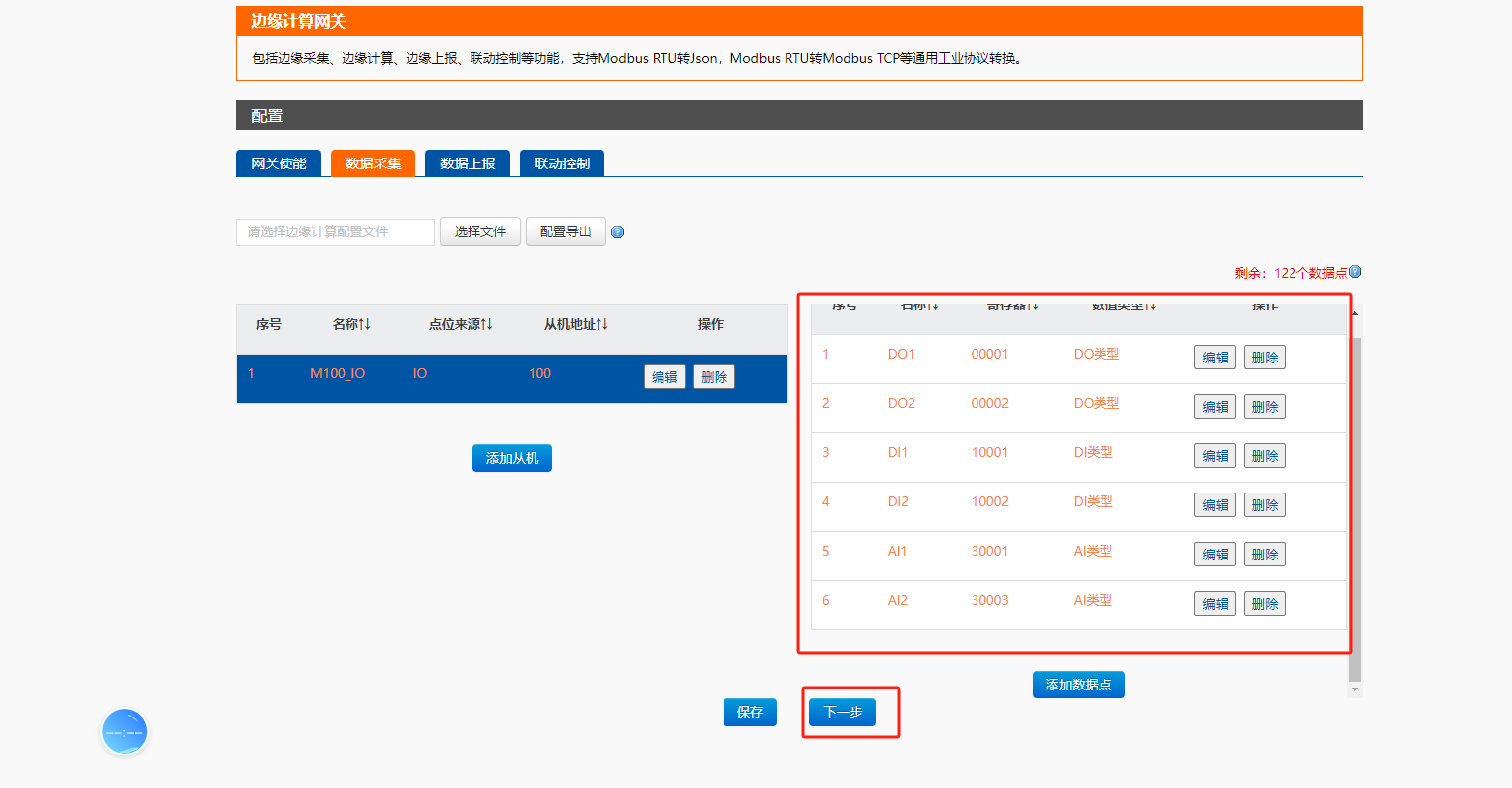

添加数据点,将需要的IO点位都添加上,然后点击下一步

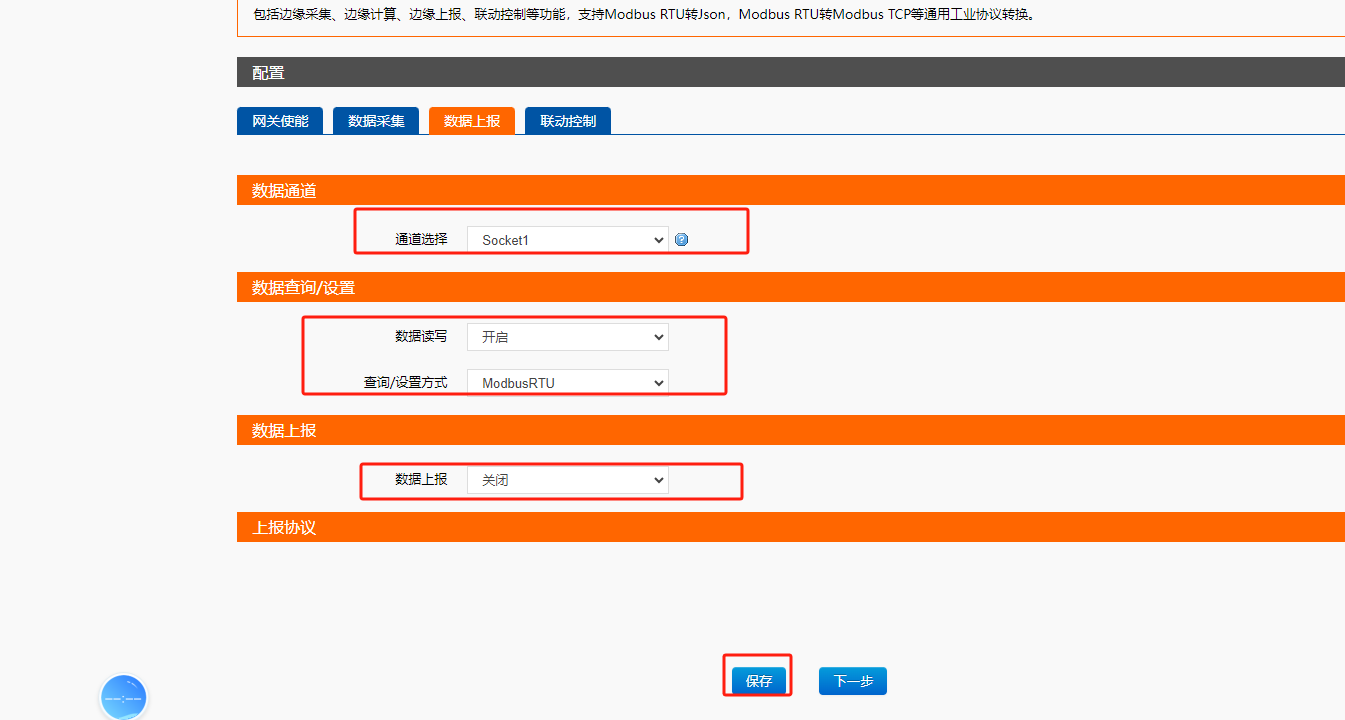

数据通道选择Socket1,数据查询/设置开启,查询/设置方式选择ModbusRTU,数据上报关闭,点击“保存”,重新启动
三、有人云添加模板
1、设备管理--设备模板,点击添加模板
2、填写好模板名称和所属组织,采集方式选择“云端轮询”,协议和产品选择 通用modbus/PLC/Modbus/ModbusRTU

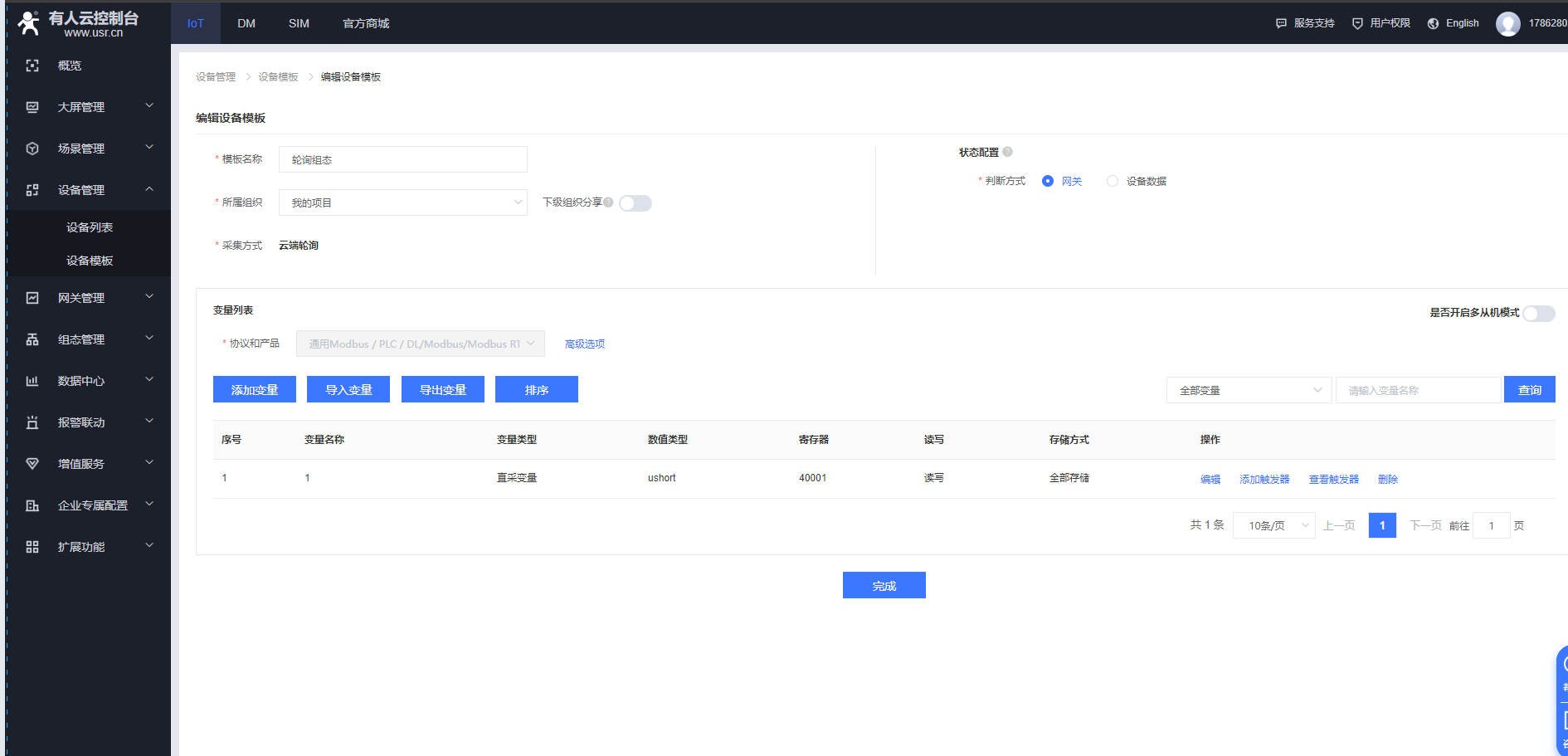

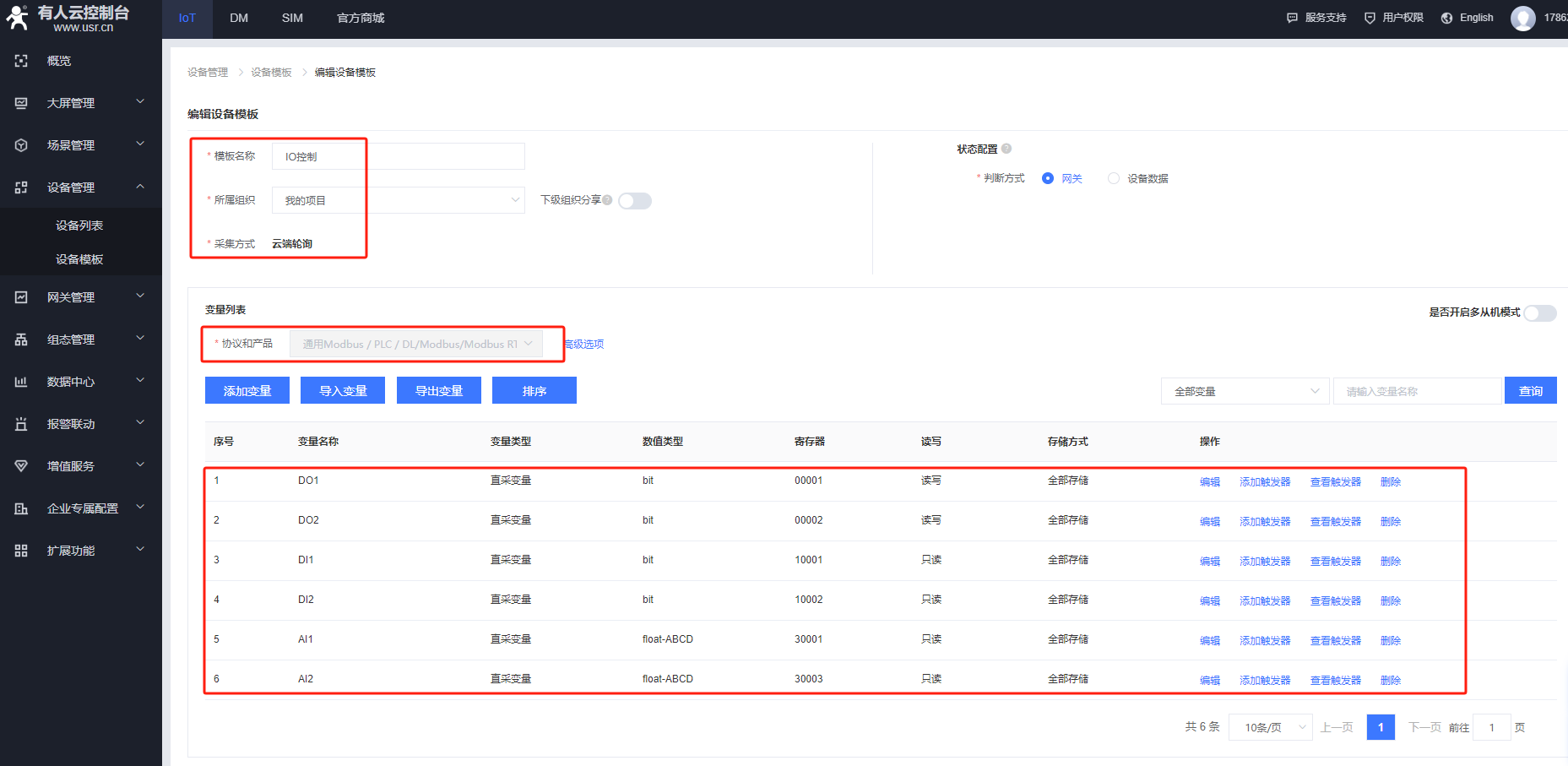

3、添加变量,变量地址和类型参考M100网页边缘计算页面点位配置,添加完毕后点击保存
四、有人云添加设备
1、设备管理--设备列表--添加设备

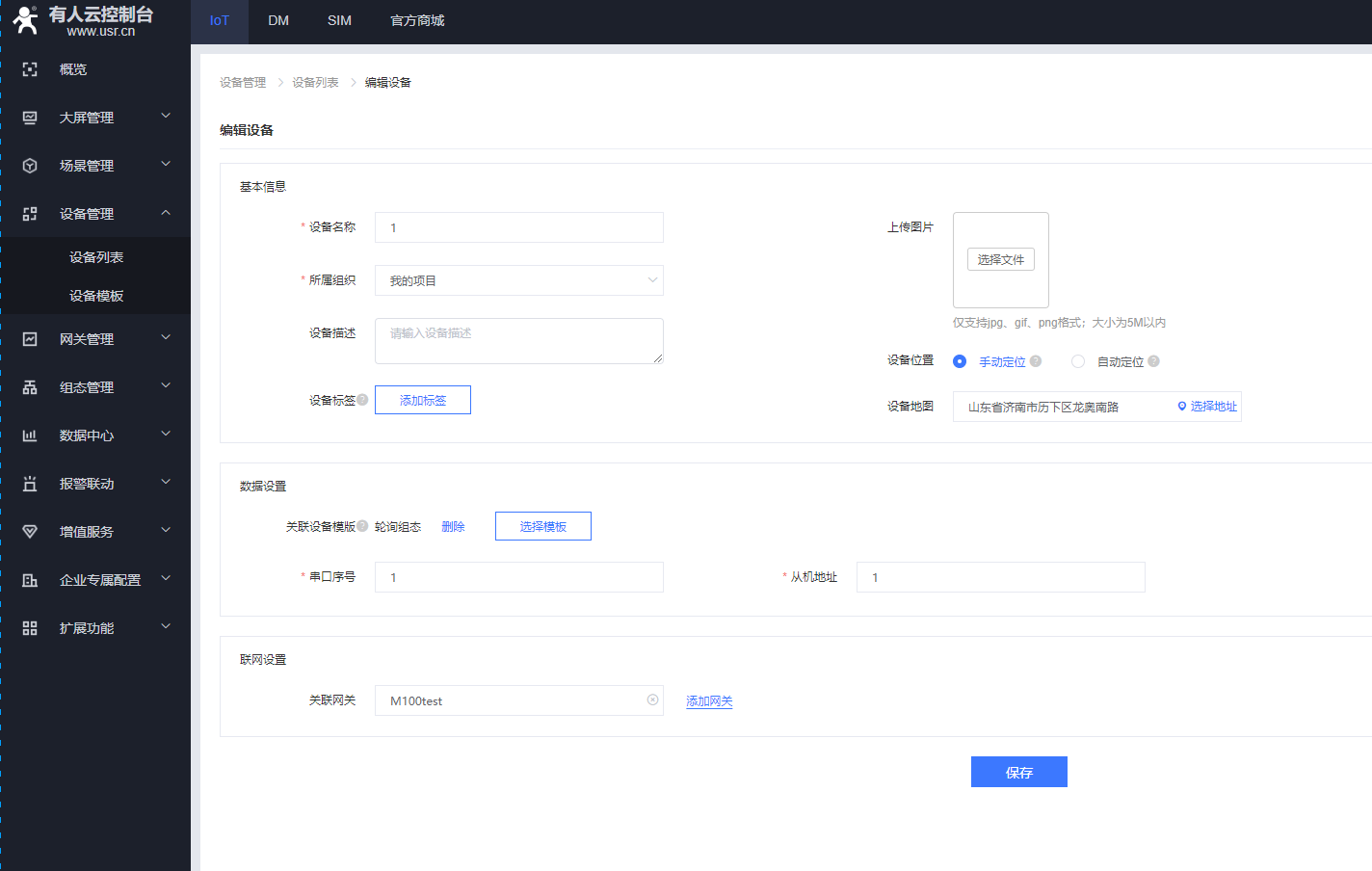

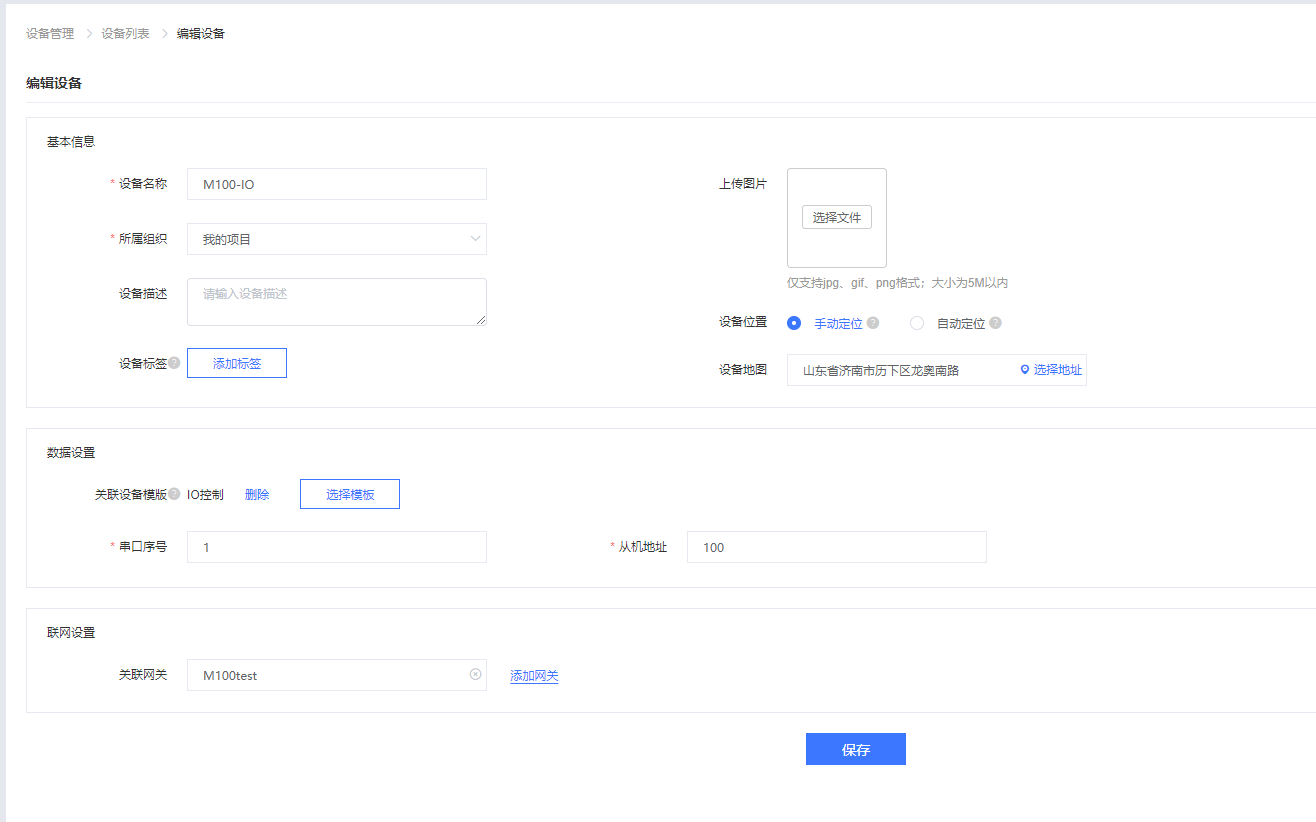

2、自定义填写设备名称和所属组织,选择已有模板中刚刚添加的模板,串口序号1,从机地址100;关联网关--选择之前添加的M100网关,然后点击保存
3、查看/控制点位

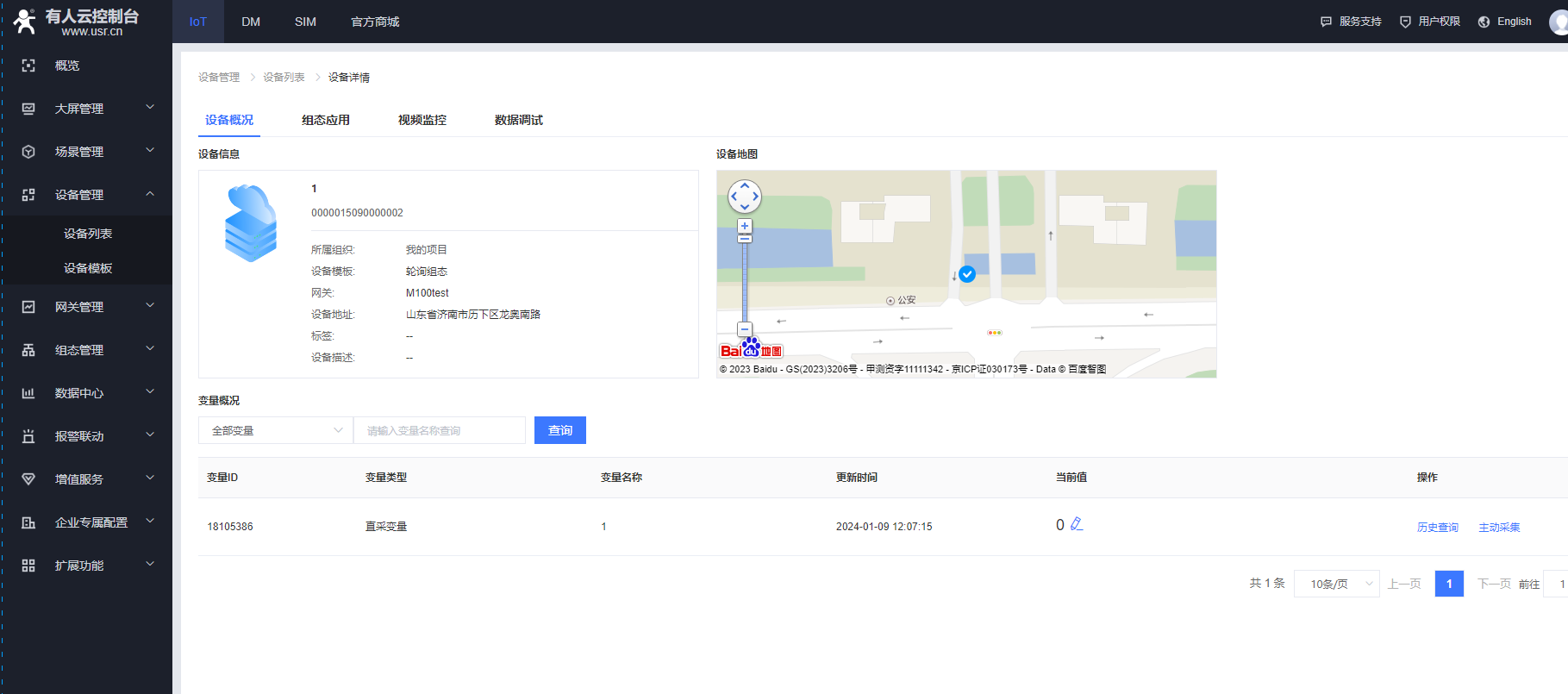

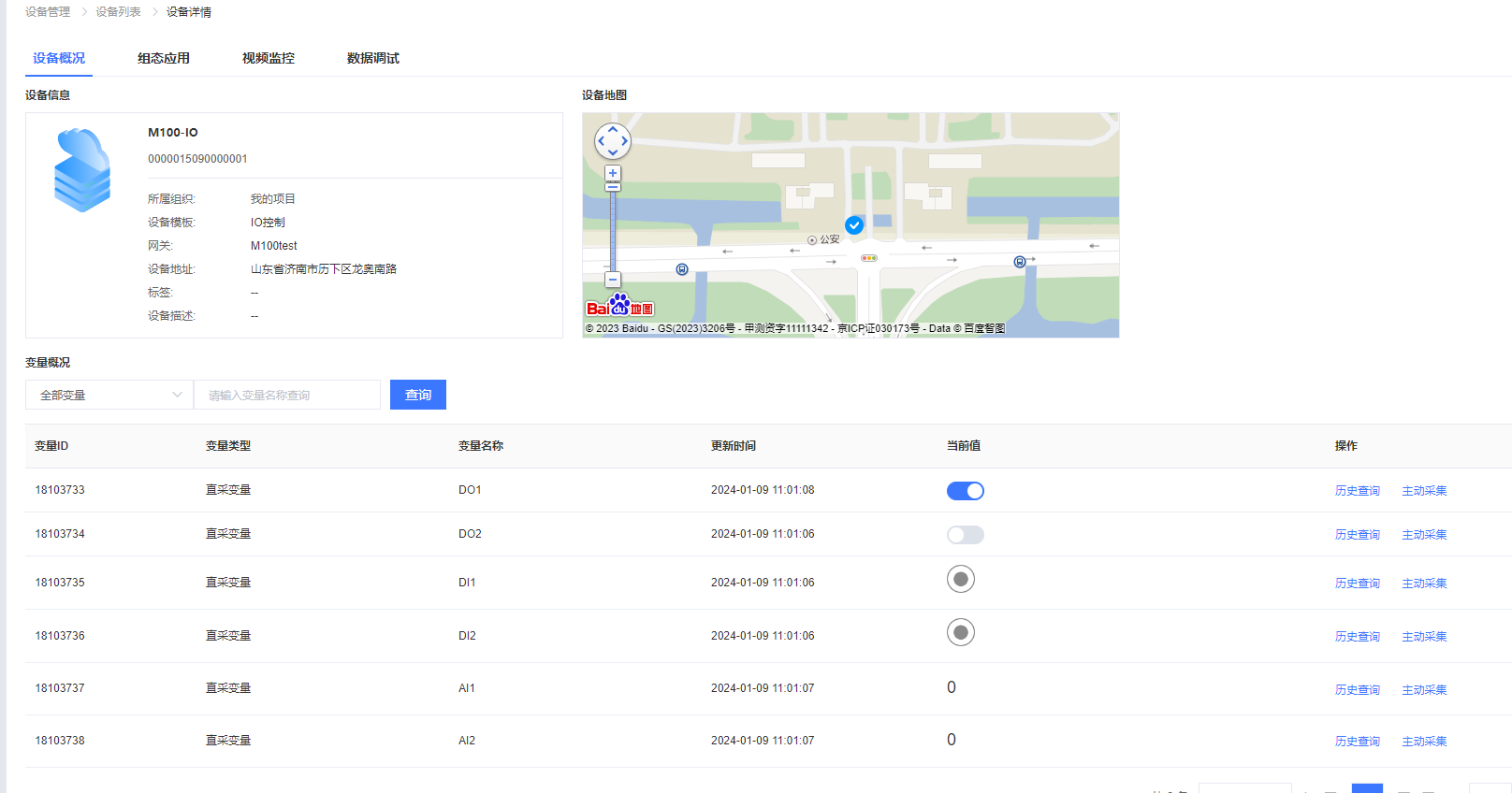

等待设备上线后,点击设备名称,可以查看到点位信息,操作DO状态,可以控制M100对应点位状态
注意:
(1)云端轮询最快采集周期1分钟,若M100点位状态发生改变,云端对应点位的状态不会立即改变
(2)若串口1有接入modbusRTU设备,需要将串口1下的所有从机点位也添加到边缘计算网关页面的点表中才能够在云端读取
五、增加从机点位组态

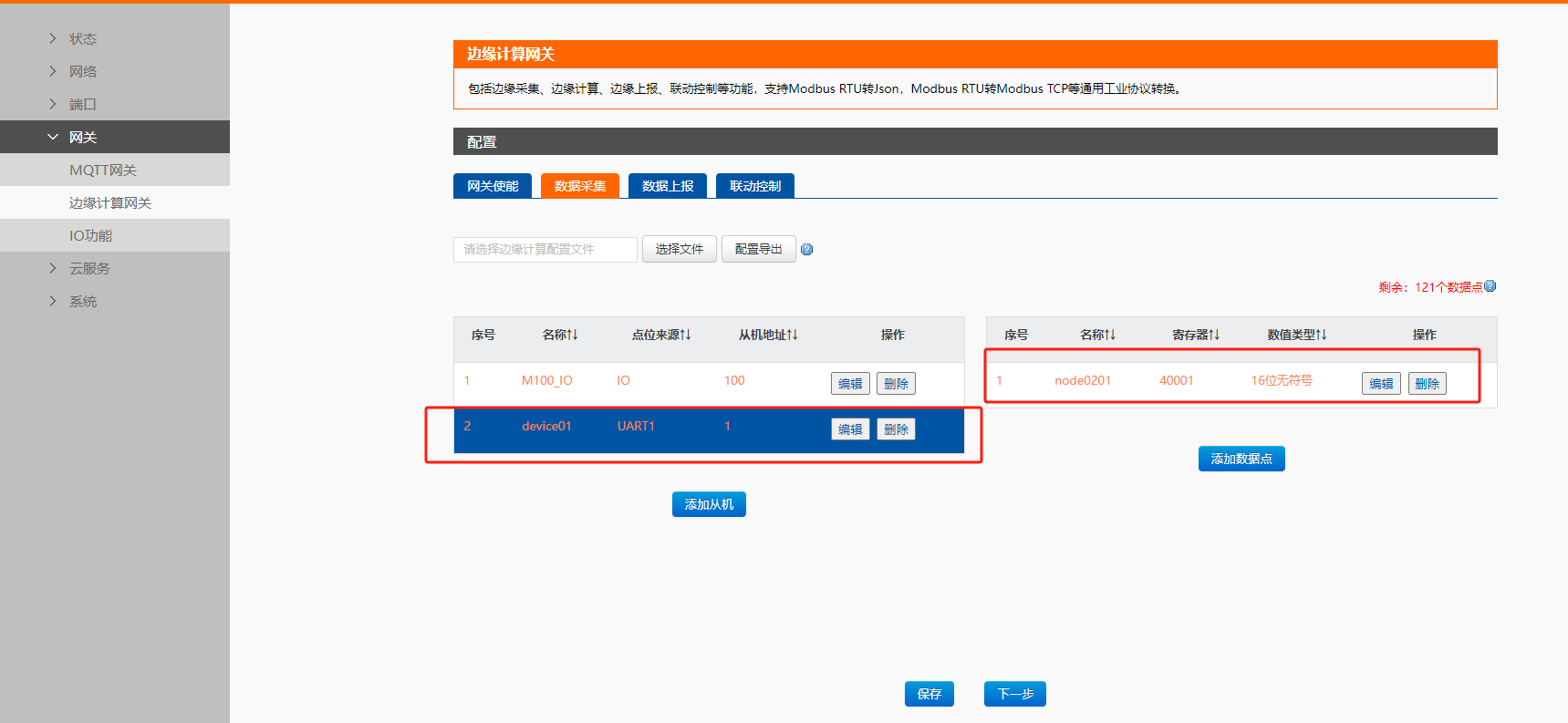

1、参考步骤二,在M100边缘计算网关页面添加从机点位信息,保存应用重启
2、参考步骤三四,在云端添加模板和设备
3、查看数据
编写人:马玲玉 编写日期:2024-02-04
审核人:金志方 审核日期:2024-03-05
订正版本:V1.0 订正内容:初稿
