一、资料下载

USR-M100说明书：https://www.usr.cn/Download/1202.html

设置软件：https://www.usr.cn/Download/1213.html

二、准备⼯作

1、所需物品

USR-M100产品 数量1个

电源适配器 12V 数量1个

电脑数量1台

网线一根

接外网的路由器一台

UDP服务器IP为8.140.245.136,端口为101

2、硬件连接

DO——M100——网线——路由——远程UDP服务器

三、测试步骤

M100网口接电脑网口，出厂默认状态下M100 ip为192.168.0.7，下面第1~3步骤是为了M100能够在默认状态下与电脑形成局域网可以进行参数配置的操作步骤，若用户M100之前已经使用过，电脑已经与M100同局域网了，可不用操作下面的1~3步骤。

1、网口通过网线直连电脑网口。检查所有连接无误后，给M100用12V电源适配器供电。

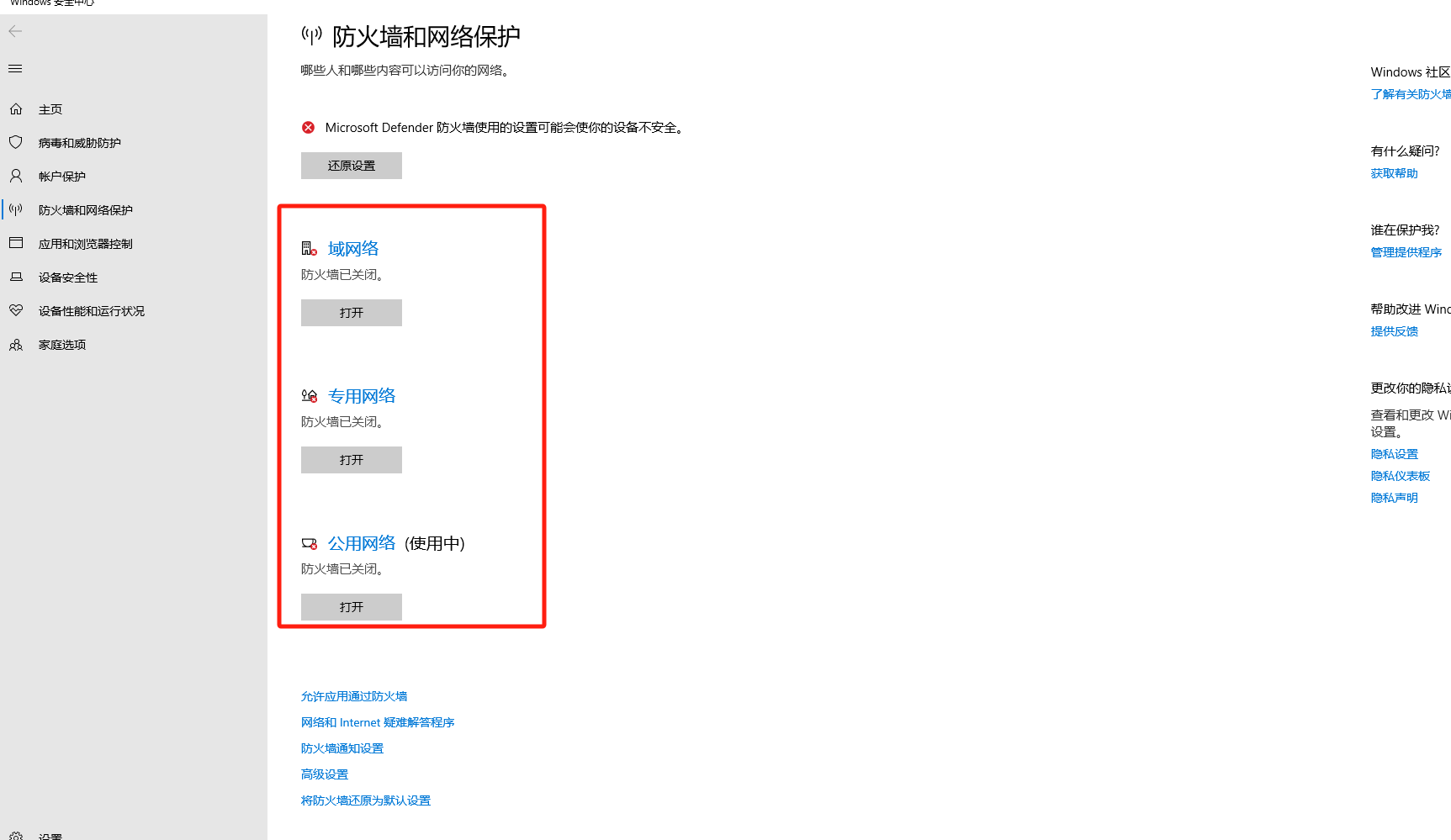

2、电脑关闭防火墙。

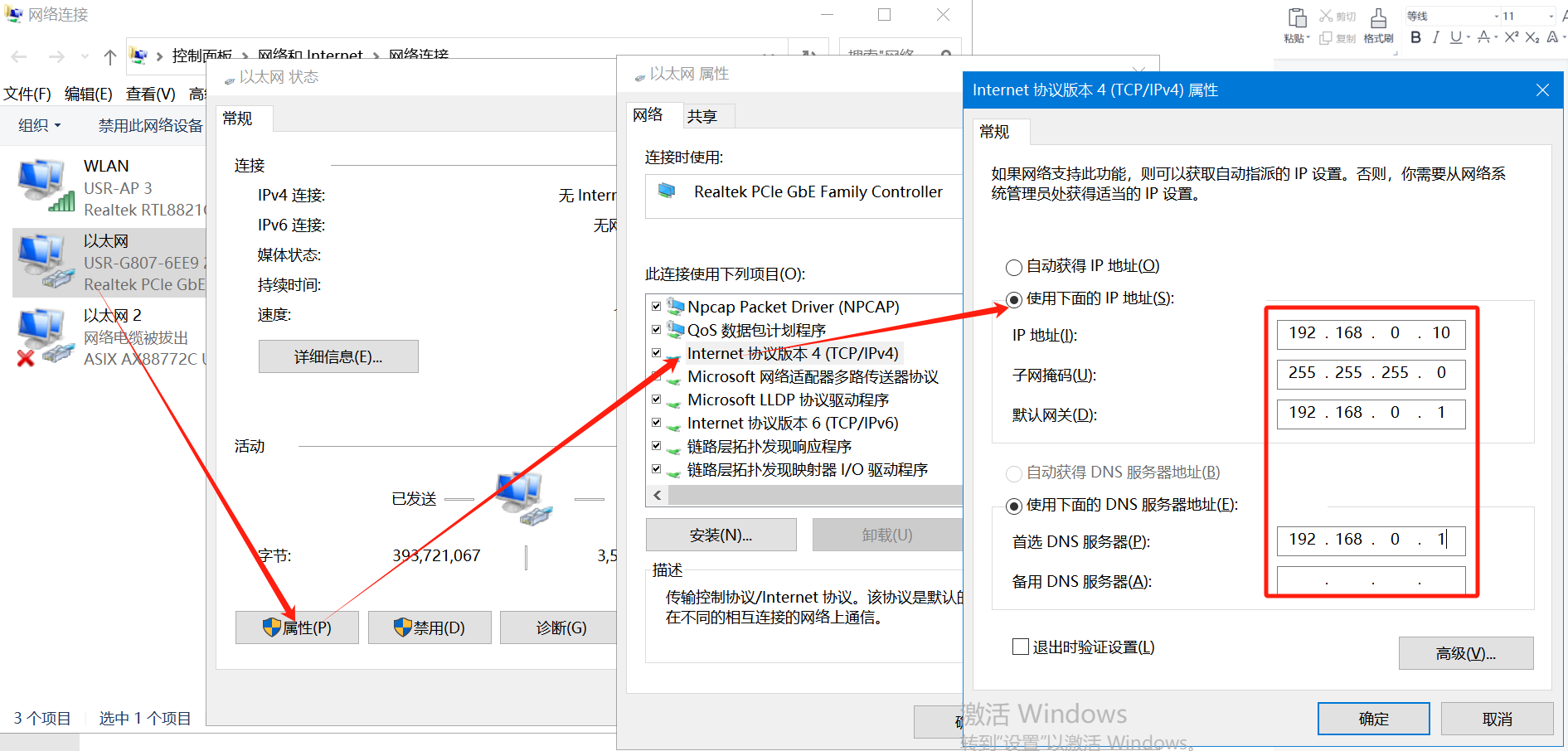

3、电脑：控制面板\网络和 Internet\网络连接，IP设置和M100 IP同网段，M100默认IP是192.168.0.7，网关192.168.0.1，将电脑本地连接IPv4设置静态IP，192.168.0.10，子网掩码255.255.255.0，网关192.168.0.1。

4、下载并打开设置软件，用配置软件搜索M100设备，单击搜索，搜搜到设备后双击设备。输入用户名admin和密码admin，点击确定，右侧显示M100参数设置页面。

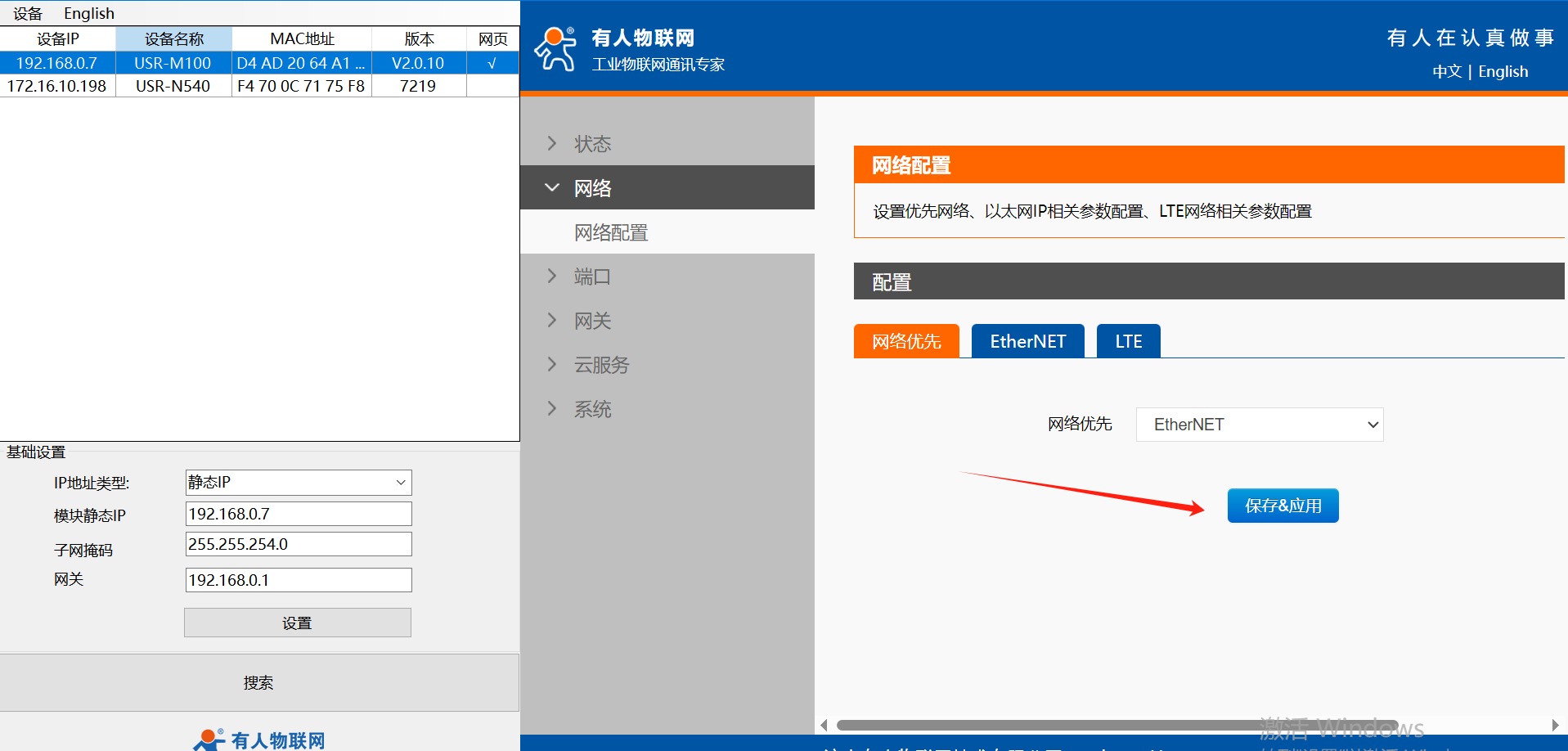

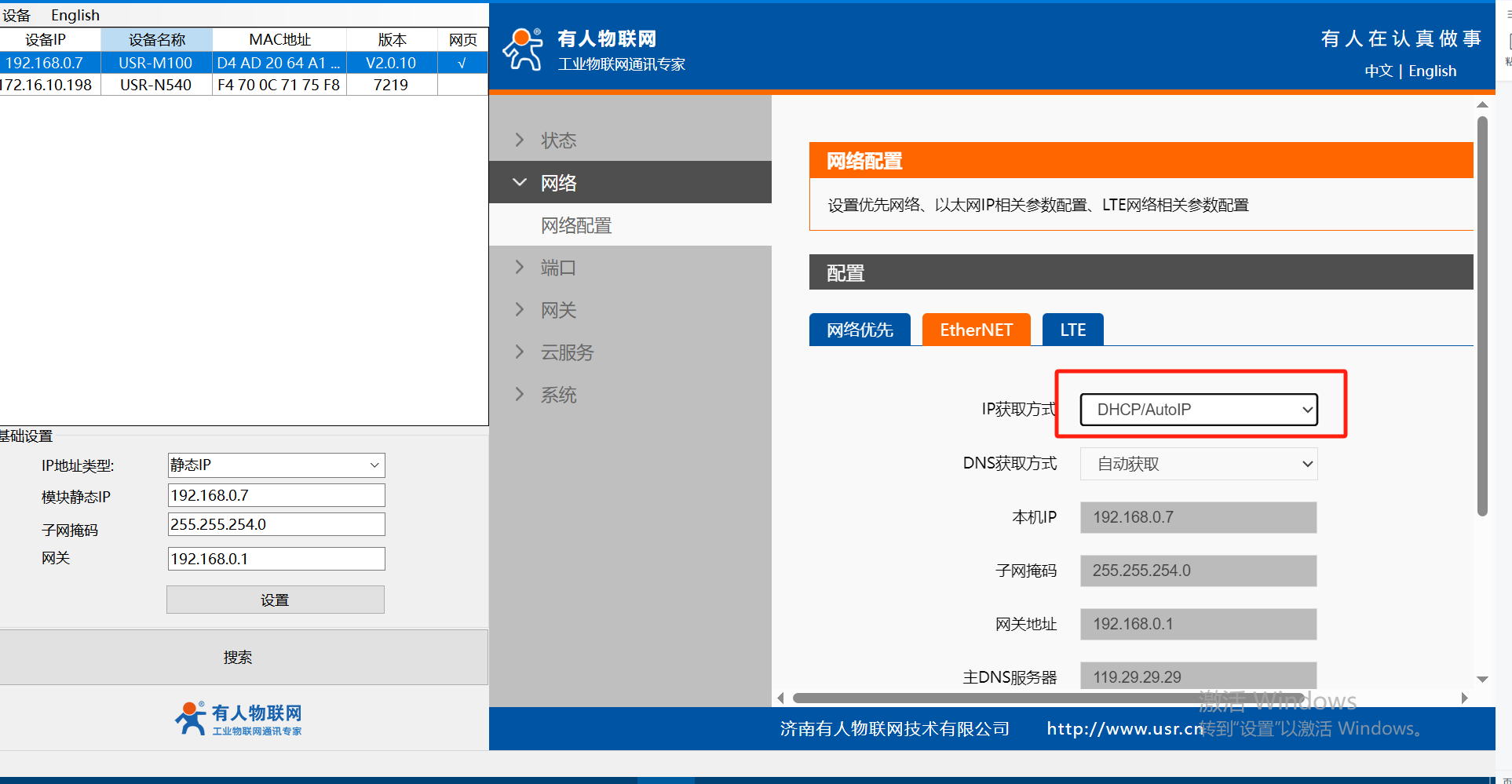

5、配置上网方式为网线优先，IP改为动态IP。等所有参数设置完成。保存重启以后网线再直接接到上级路由的lan口上。（若使用的是sim卡，此步骤可忽略）

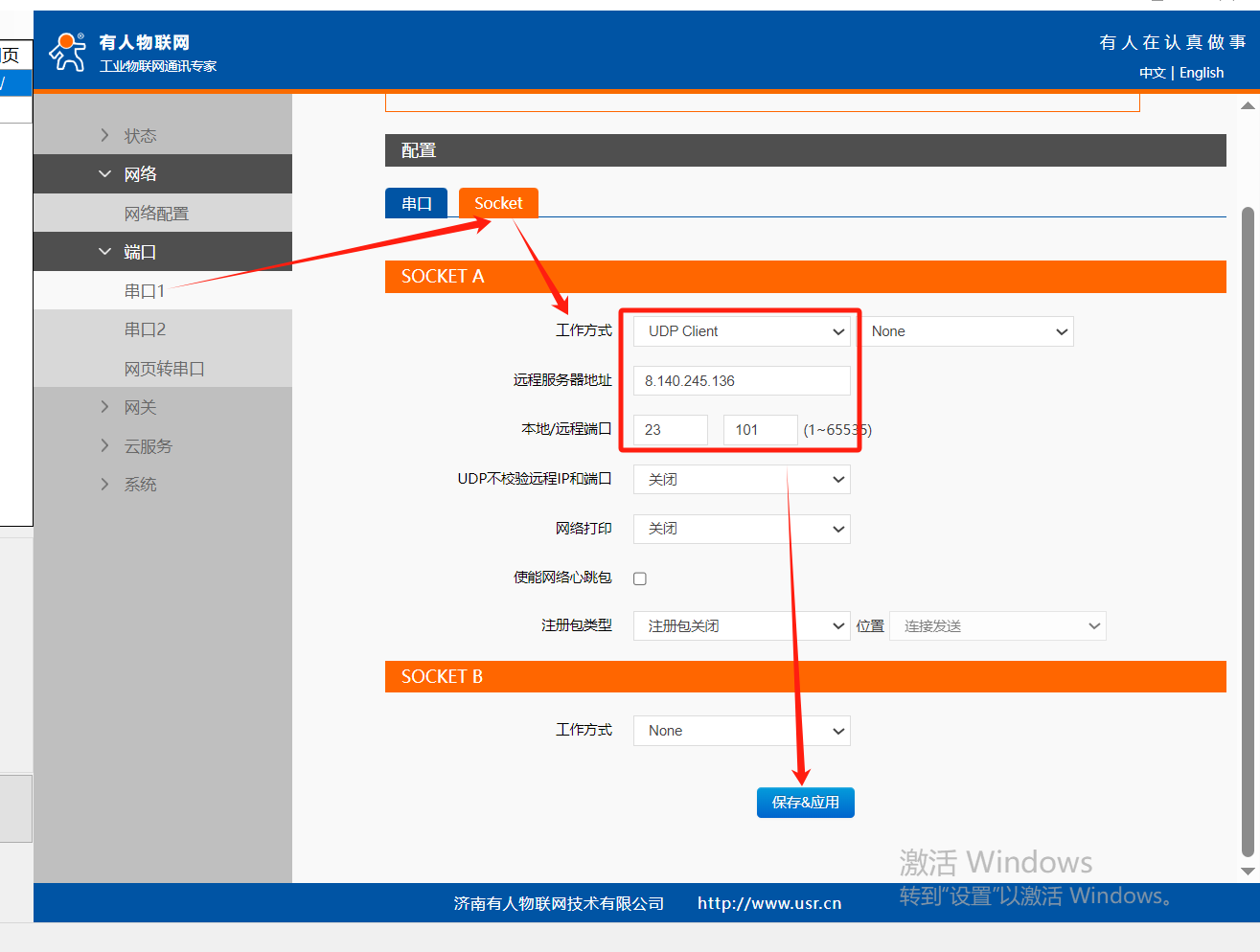

6、配置连接TCP服务器

本案例测试服务器为我司 UDP服务器测试,用户测试时请在“端口”>“串口1” >“ Socket”界面配置自己服务器UDP的参数。

保存&应用 > 继续配置。

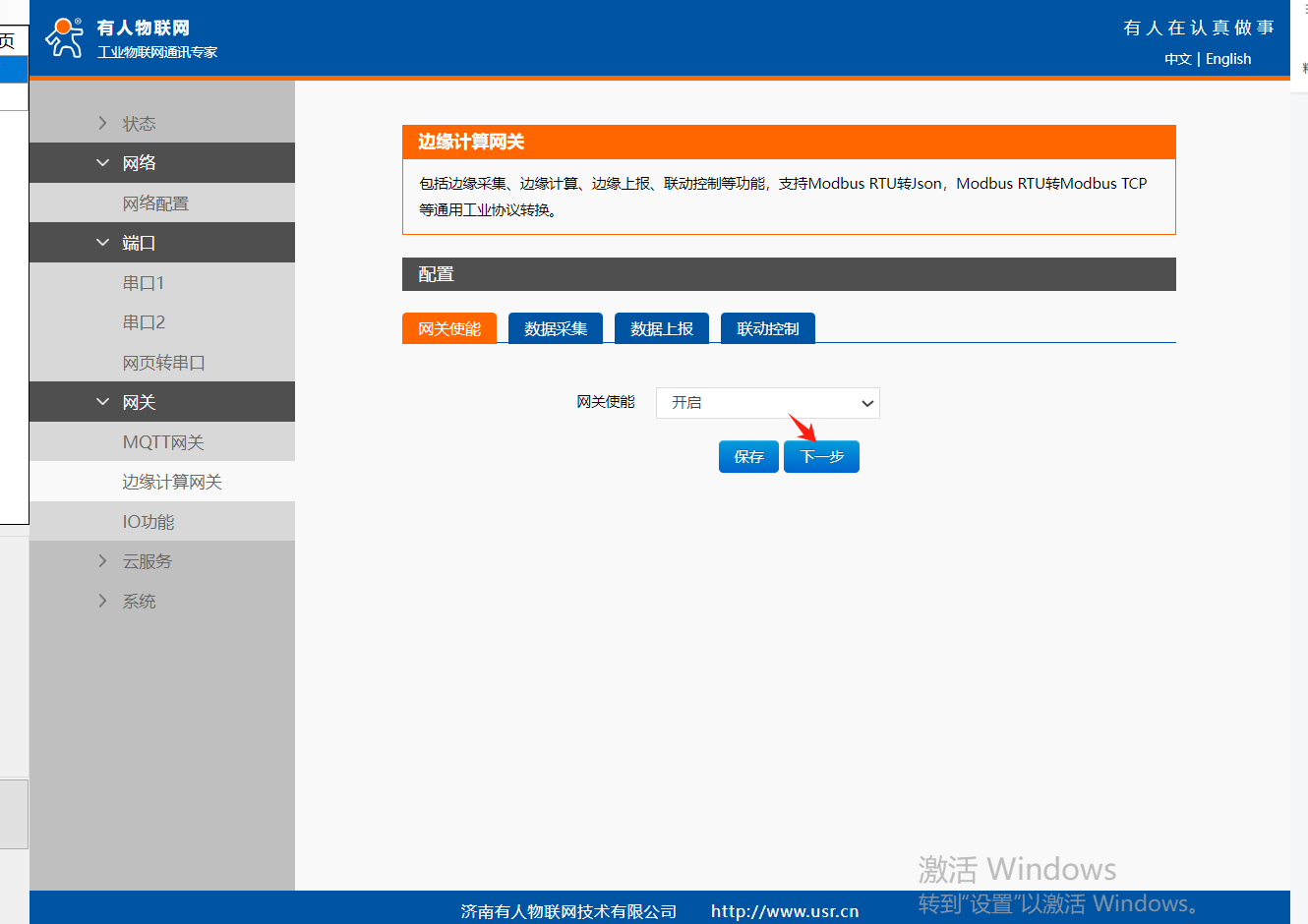

7、配置边缘计算采集上报功能

在“网关”-“边缘计算”界面中开启网关使能，点击“下一步”在“数据采集界面”配置IO的数据点。

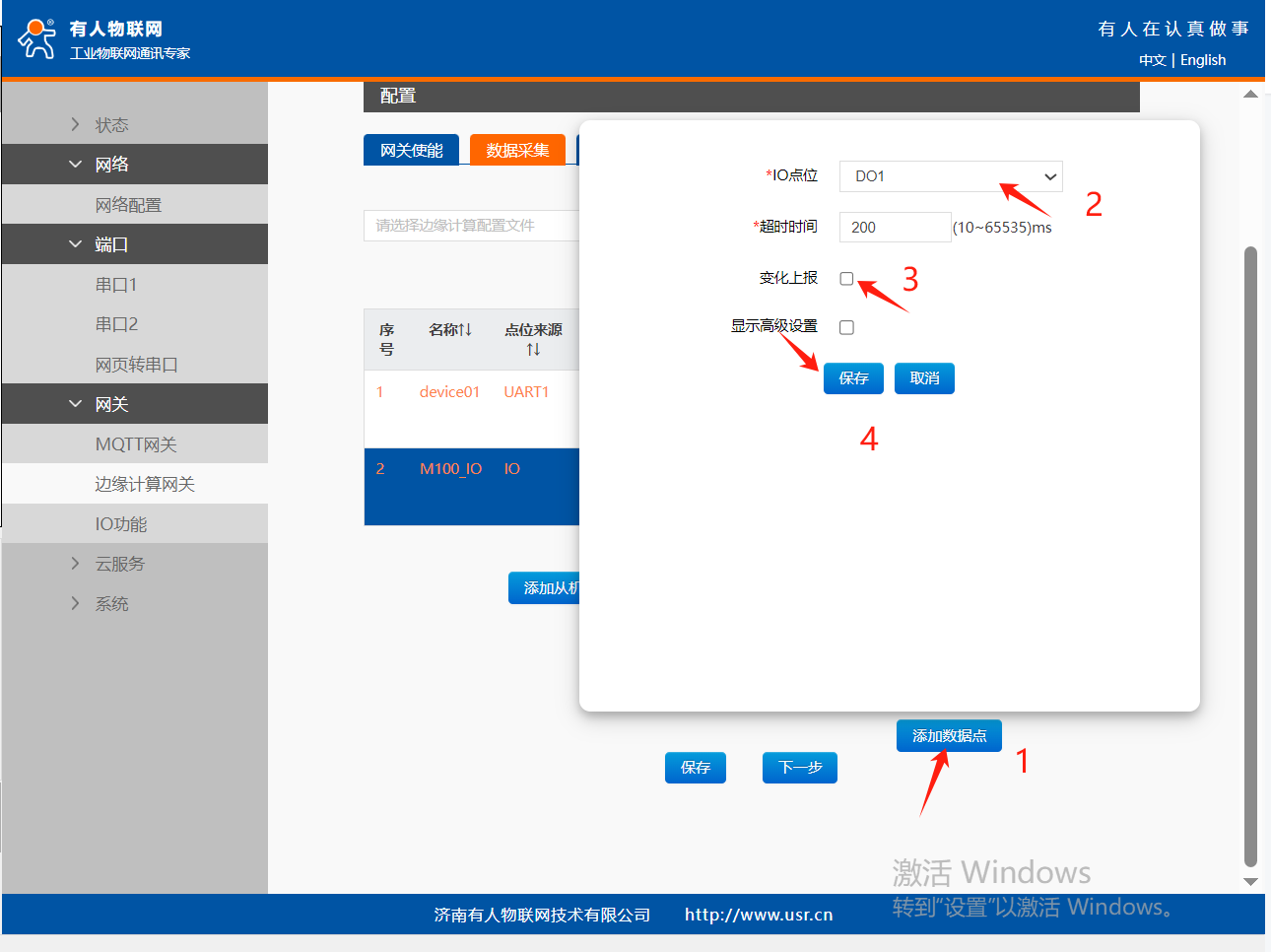

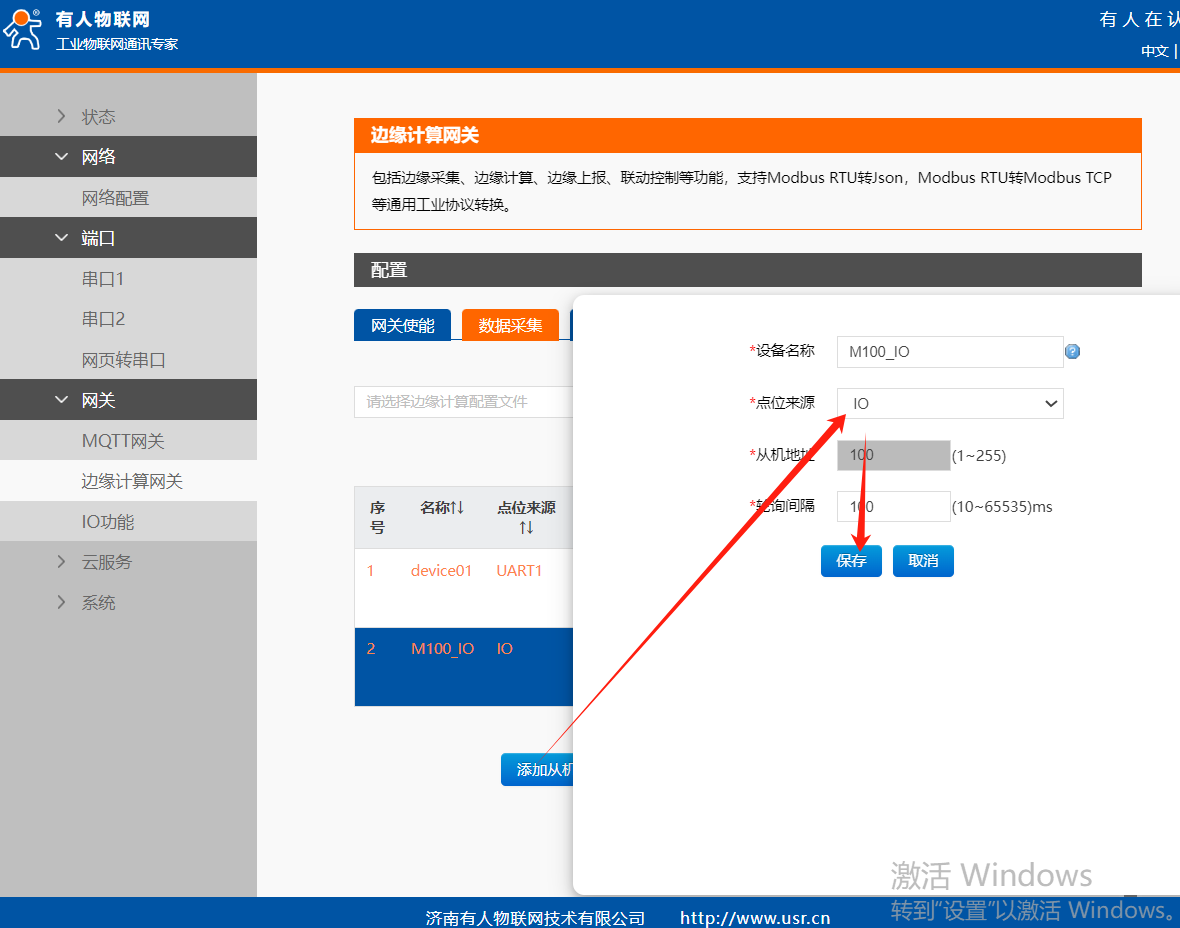

8、添加IO从机

可以手动添加从机，若是M100自带的数据点在用户的实际应用中用不到，也可以在默认从机中做编辑。

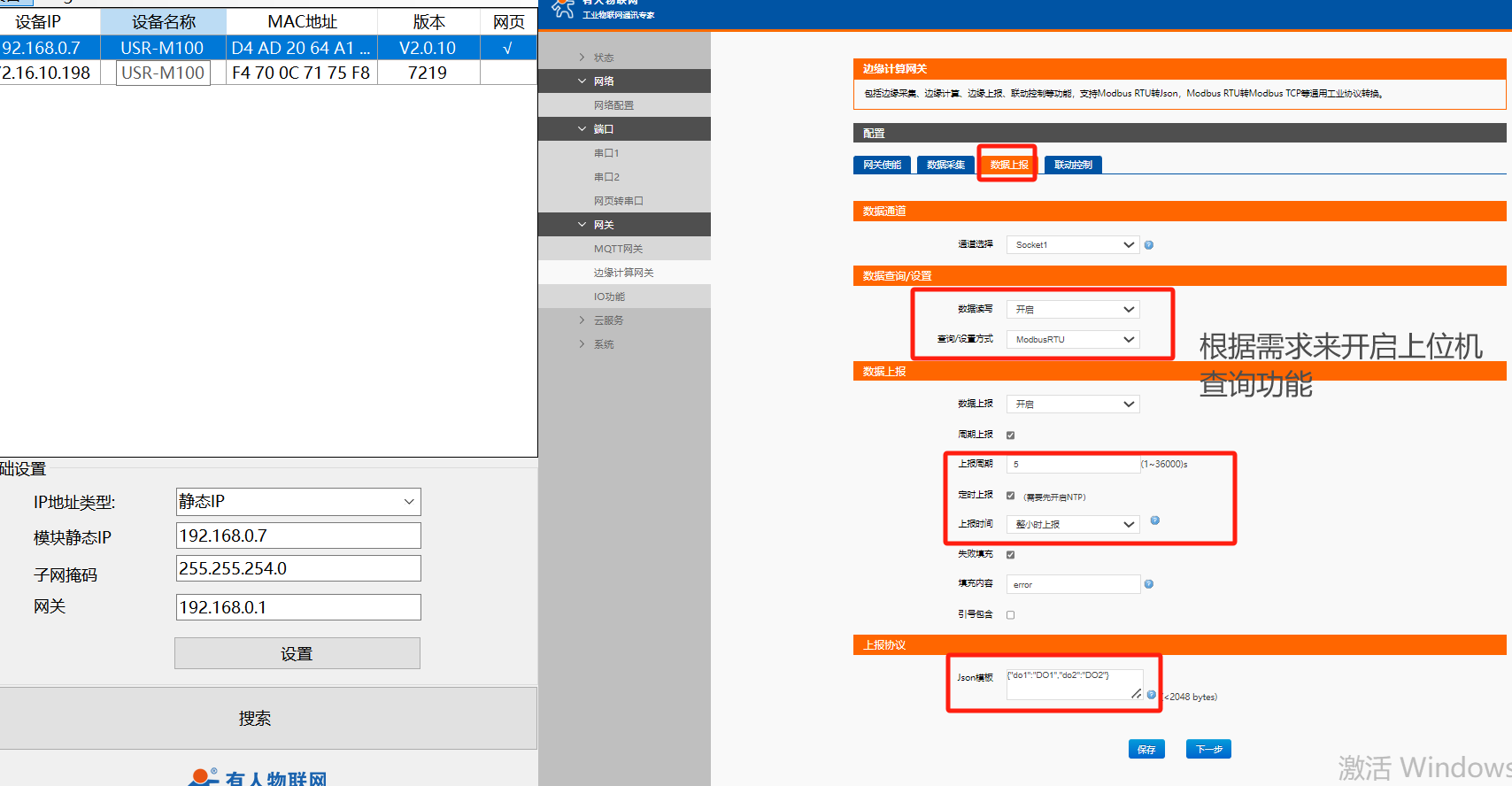

9、配置数据上报

通道选择“Socket1”；

数据上报选择“开启”，

上报周期:5s(自定义)；

上报协议配置：

Json模板说明{"自定义说明1":"要显示的寄存器名称1",...."自定义说明N":"要显示的寄存器名称N"}：

本次我们只上报DO的值，全英文格式：{"do1":"DO1","do2":"DO2"}，点击保存

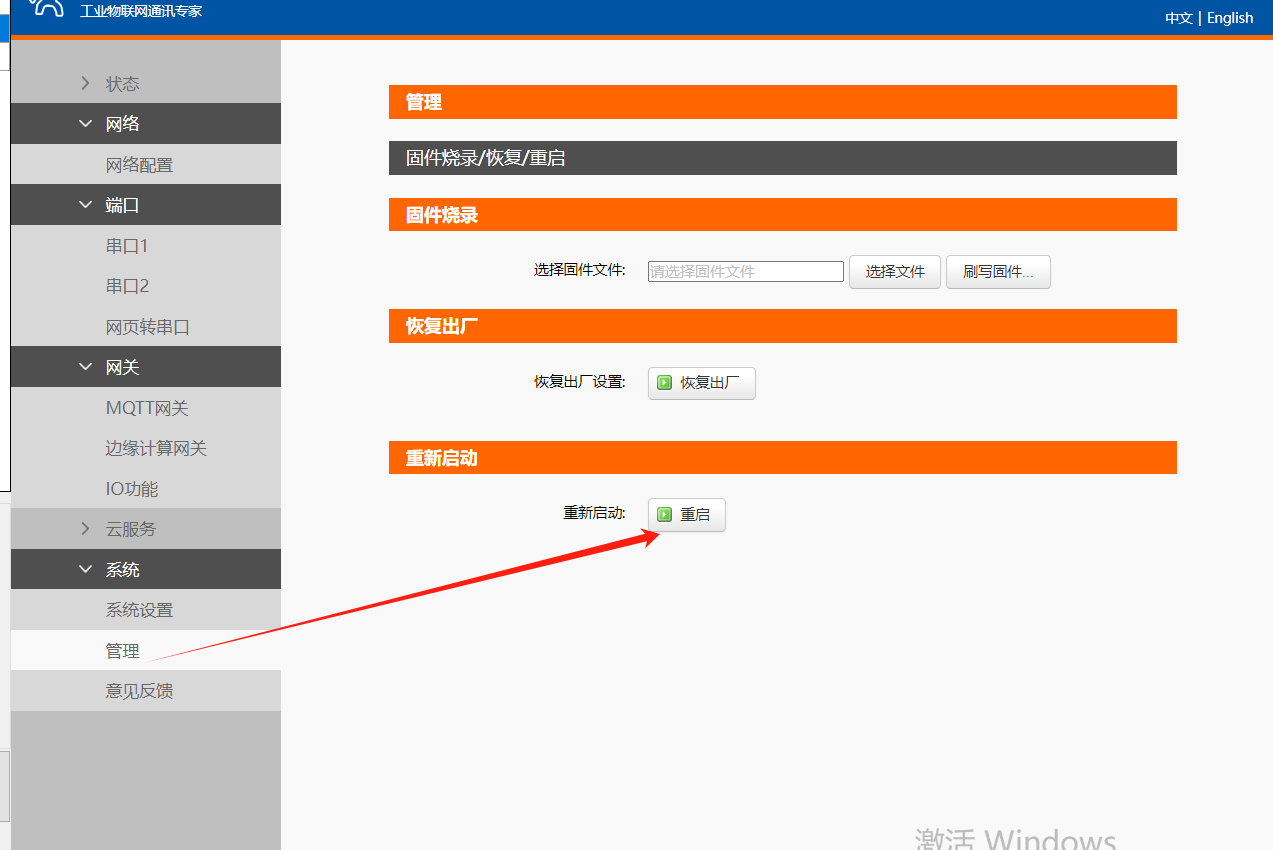

10、重启设备，注意重启完若是网线上网的不要忘记把网线接到上级路由器的lan口中；

四、数据测试

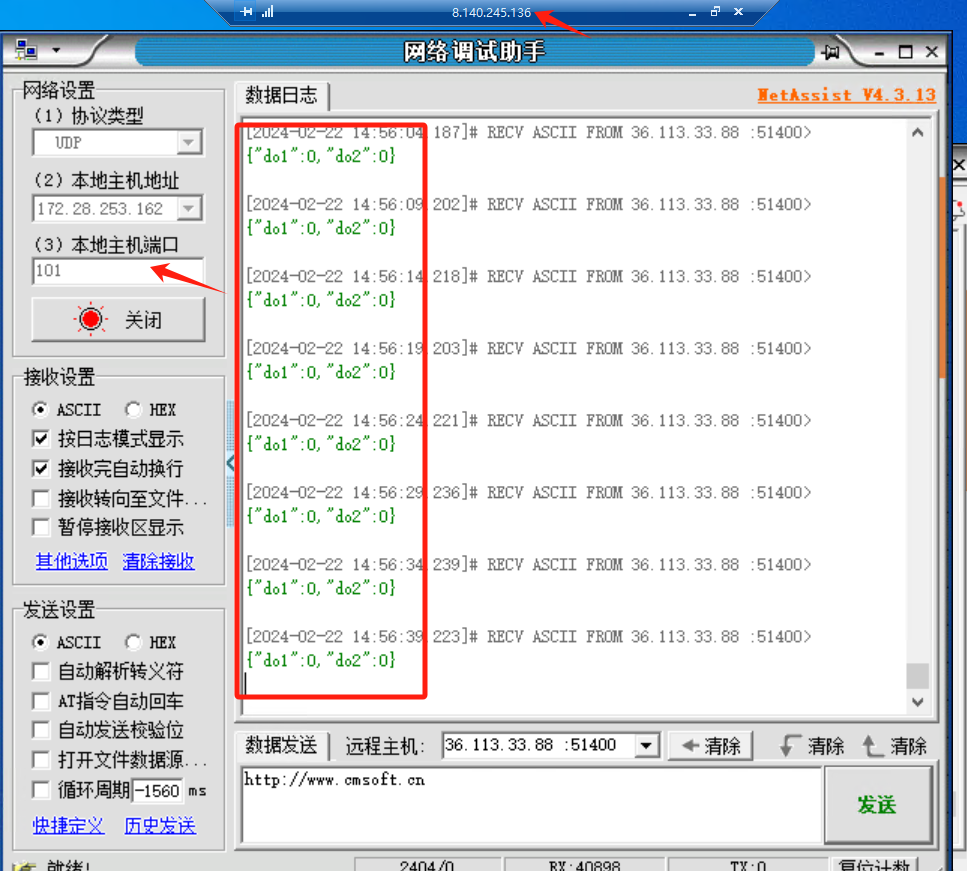

1、打开服务器，服务器可以接收到设备上报的json数据。

编写人：李鑫 编写日期：2024-03-19

审核人：金志方 审核日期：2024-03-22

订正版本：V1.0 订正内容：初稿
