USR-M300实现有人云DO的控制和DI计数器的显示示例
2024-05-11
USR-M300实现有人云DO的控制和DI计数器的显示示例
一、资料下载
USR-M300说明书下载链接：https://www.usr.cn/Download/1332.html
USR-M300规格书下载链接：https://www.usr.cn/Download/1333.html
USR-M300应用指导手册下载链接：https://www.usr.cn/Download/1369.html
二、硬件连接
1、所需物品
USR-M300 1台
线 2根
电脑 1台
2、硬件连接
M300上电联网，lan口直连电脑，通过电脑获取的网关进入内置网页。硬件接线如下：
或这样
三、产品参数设置

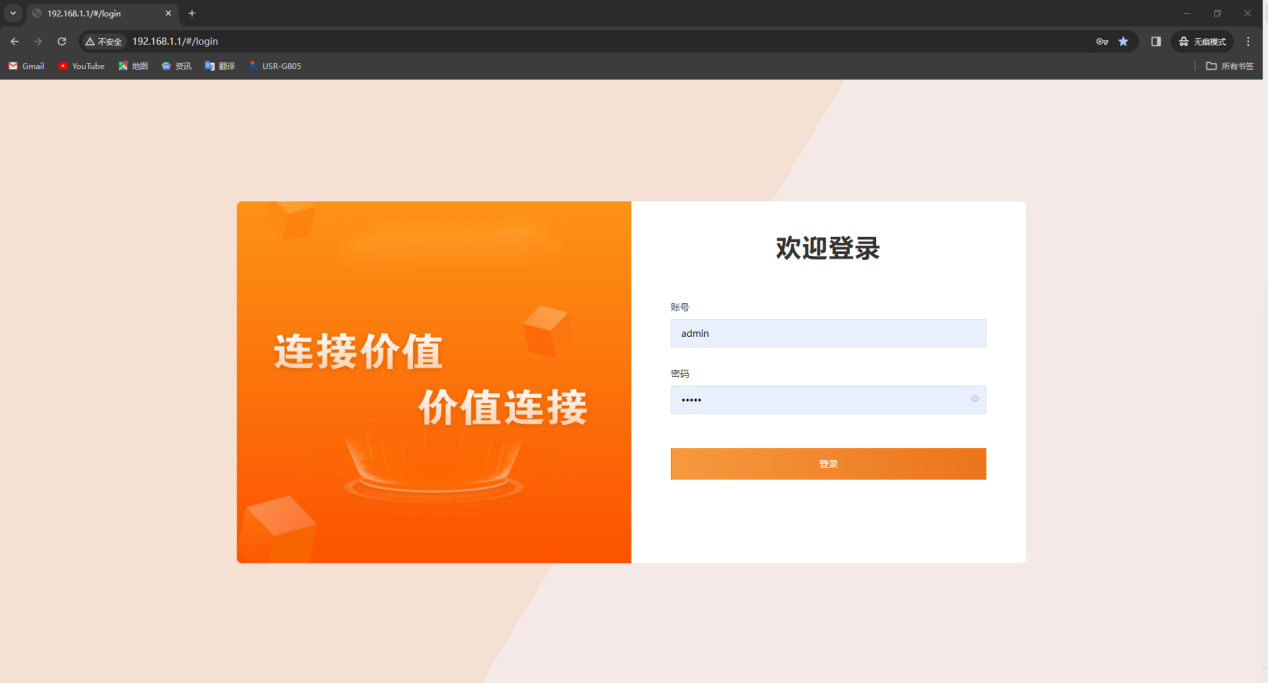

1、通过电脑获取的网关进入内置网页，用户名/密码：admin

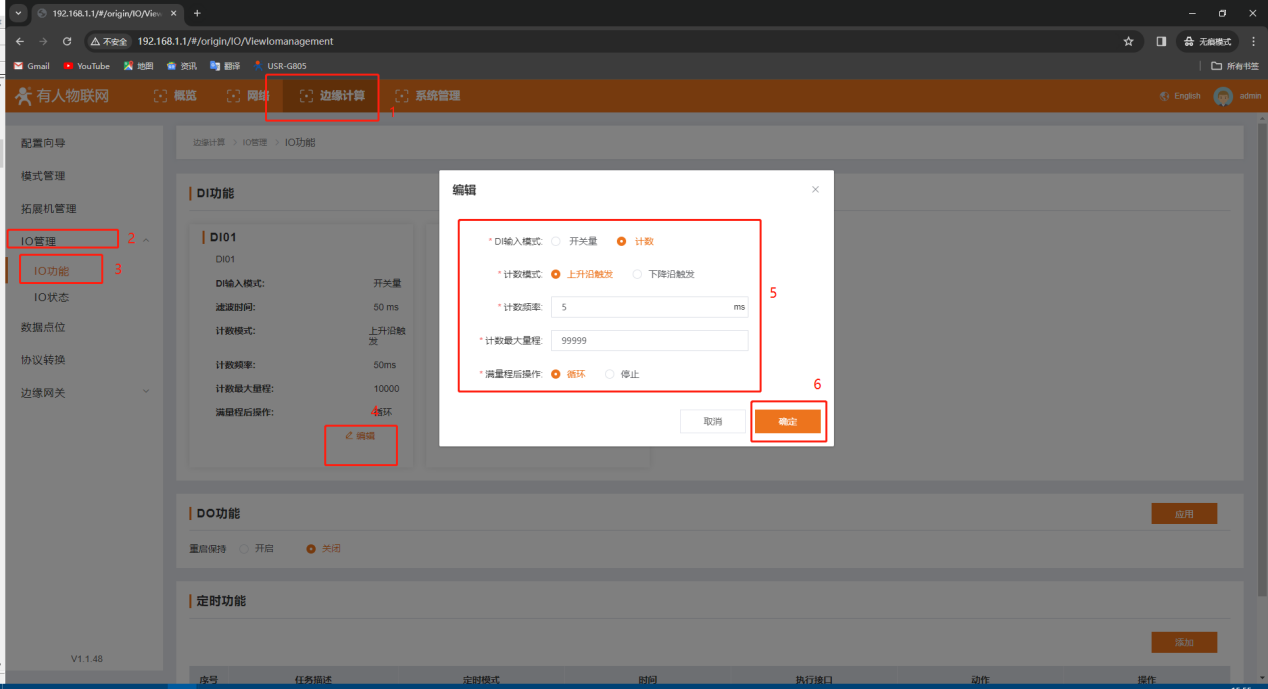

2、设置DI参数，参数如下，计数频率和计数最大量程可根据需要填写相应的数值。

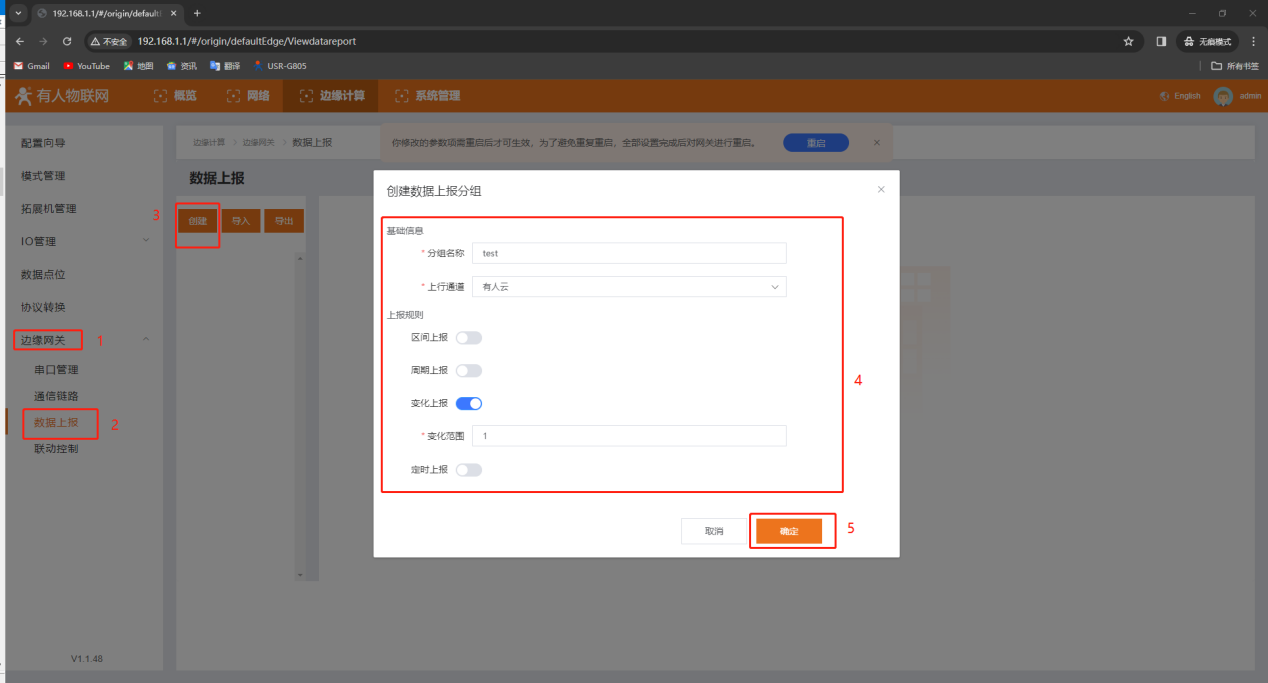

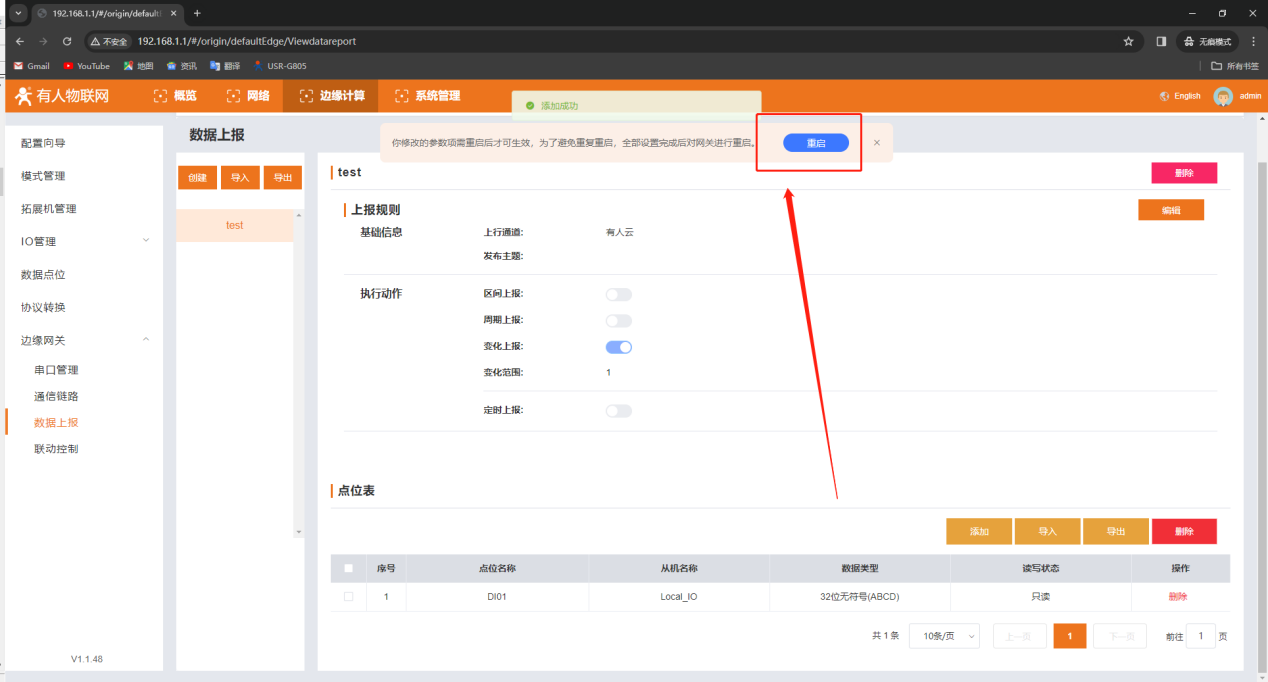

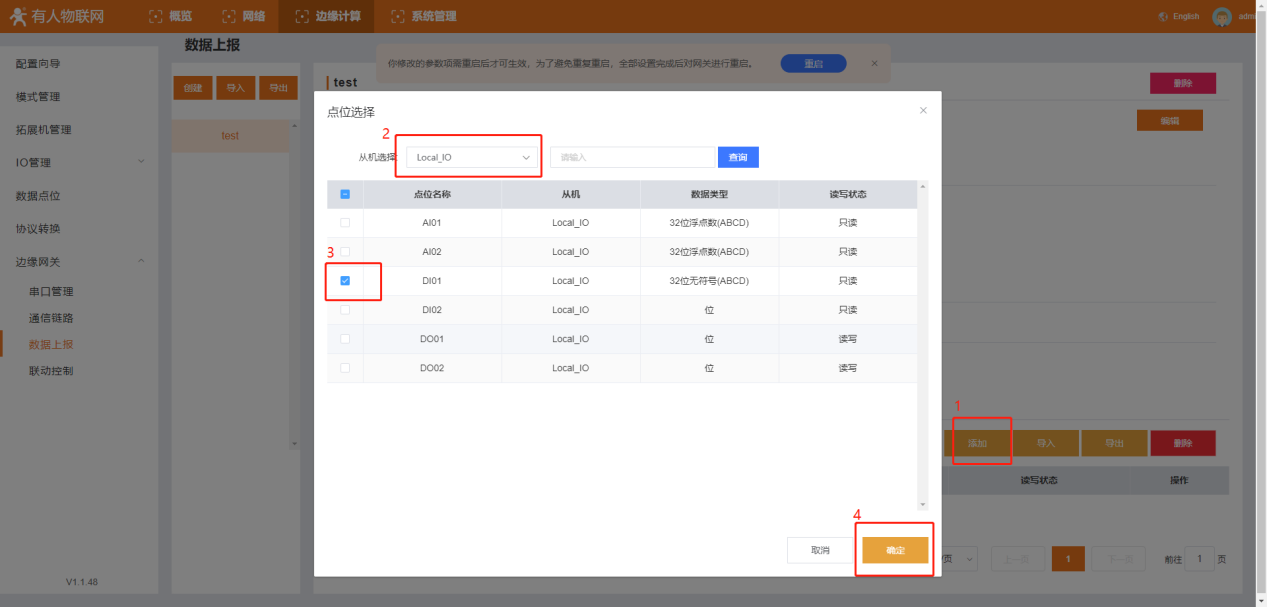

3、设置M300上报有人云+点位表，设置完成后点击重启。

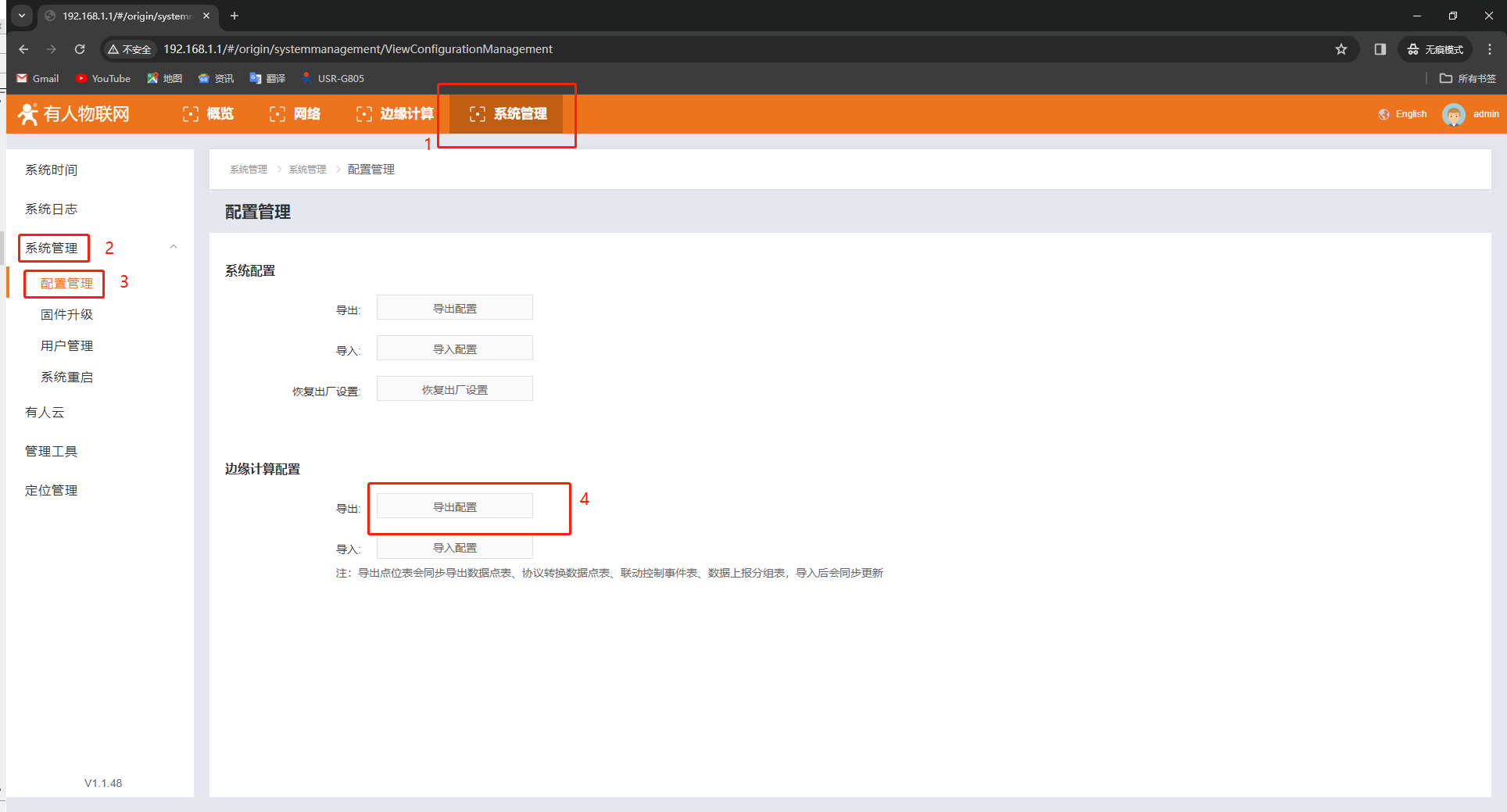

4、设备启动后，导出设备配置

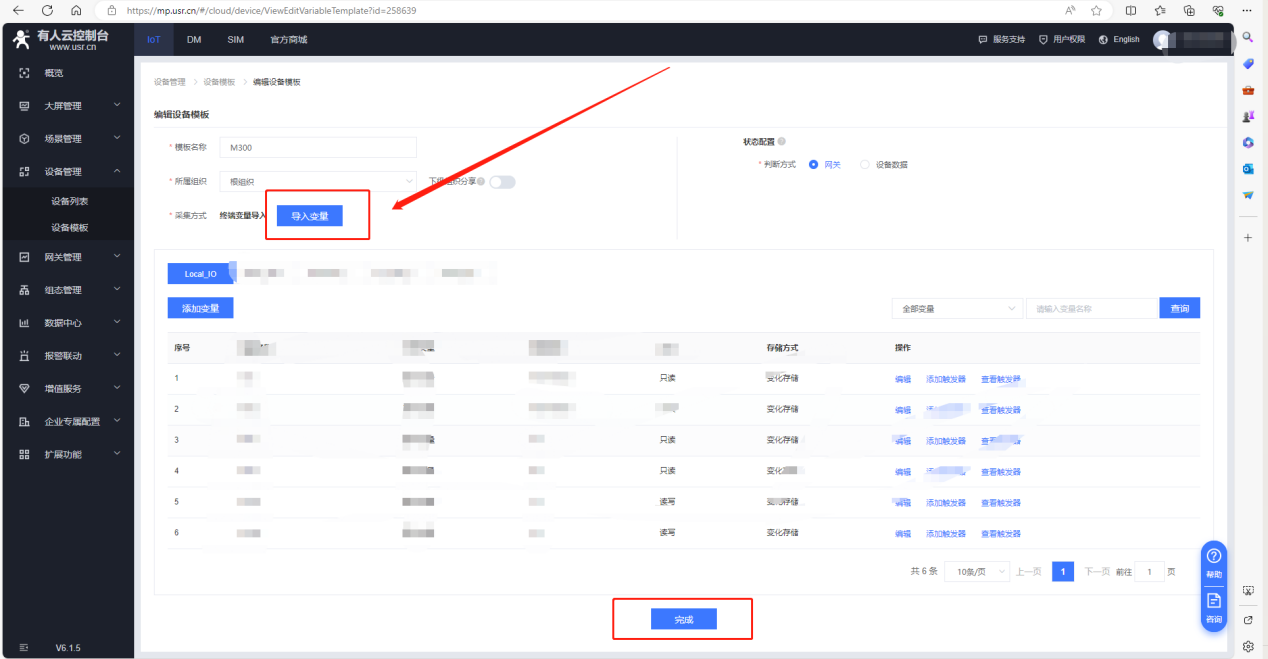

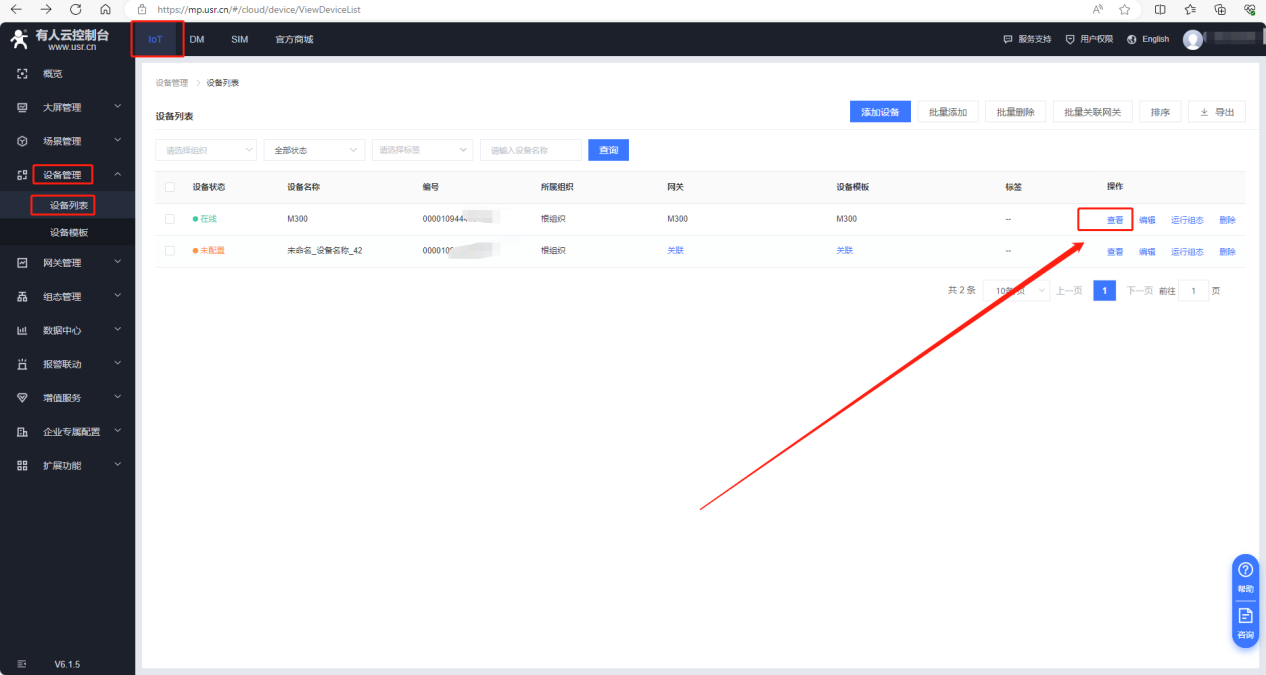

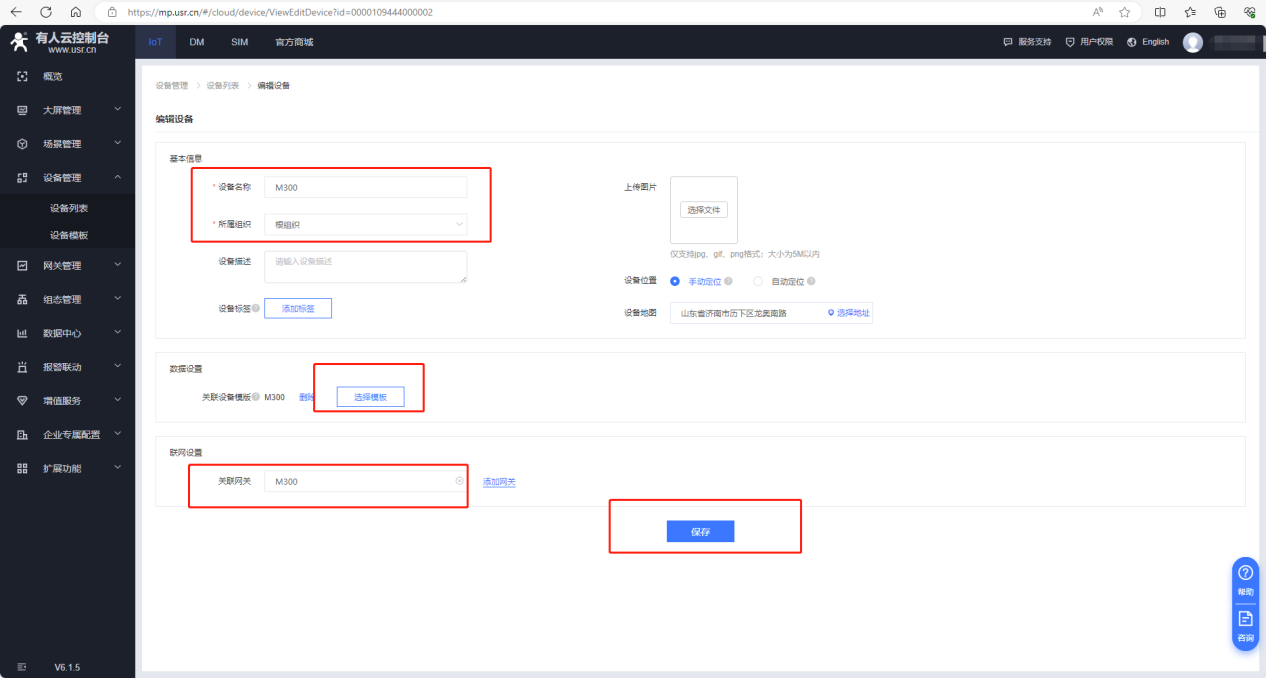

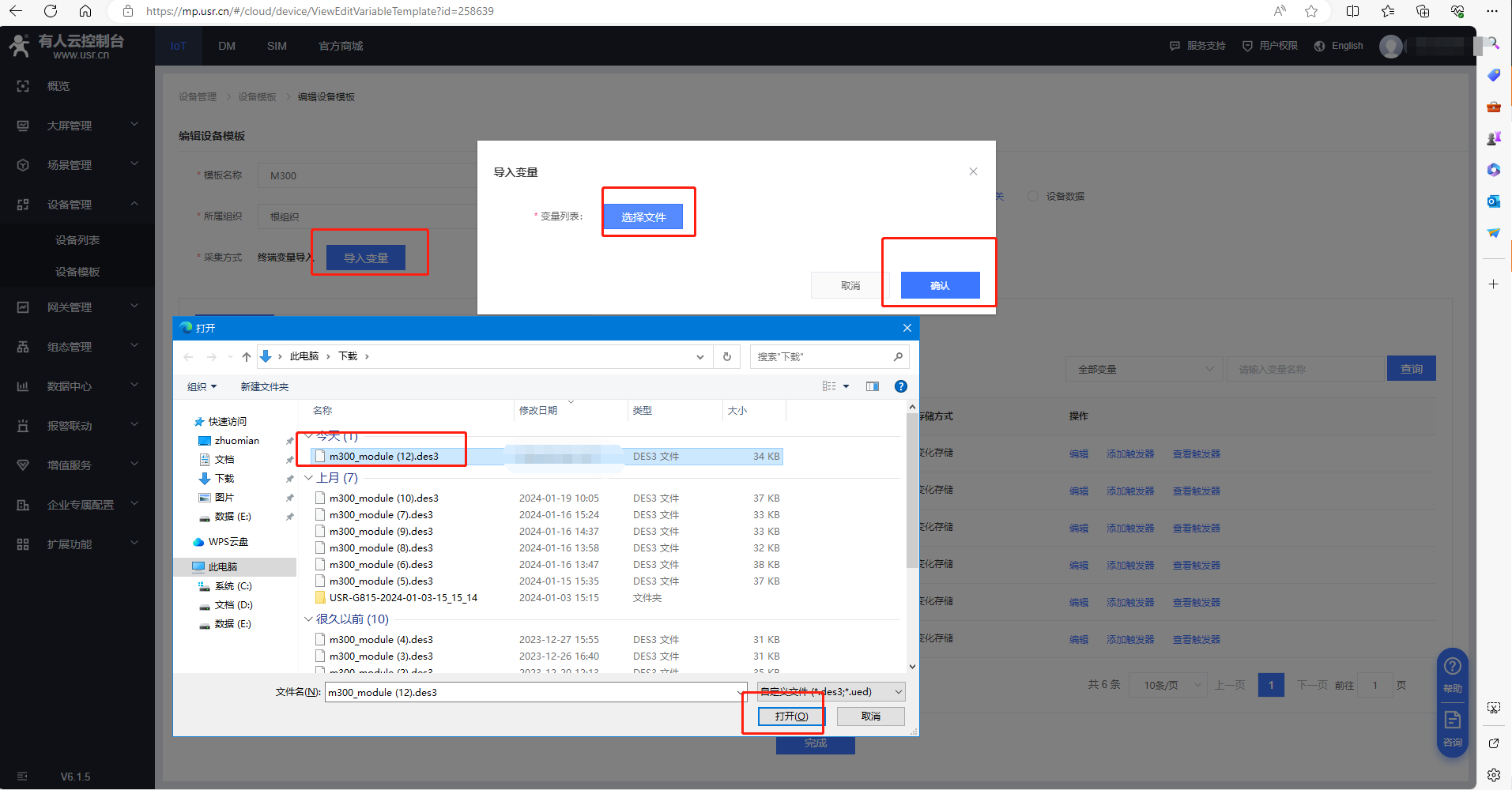

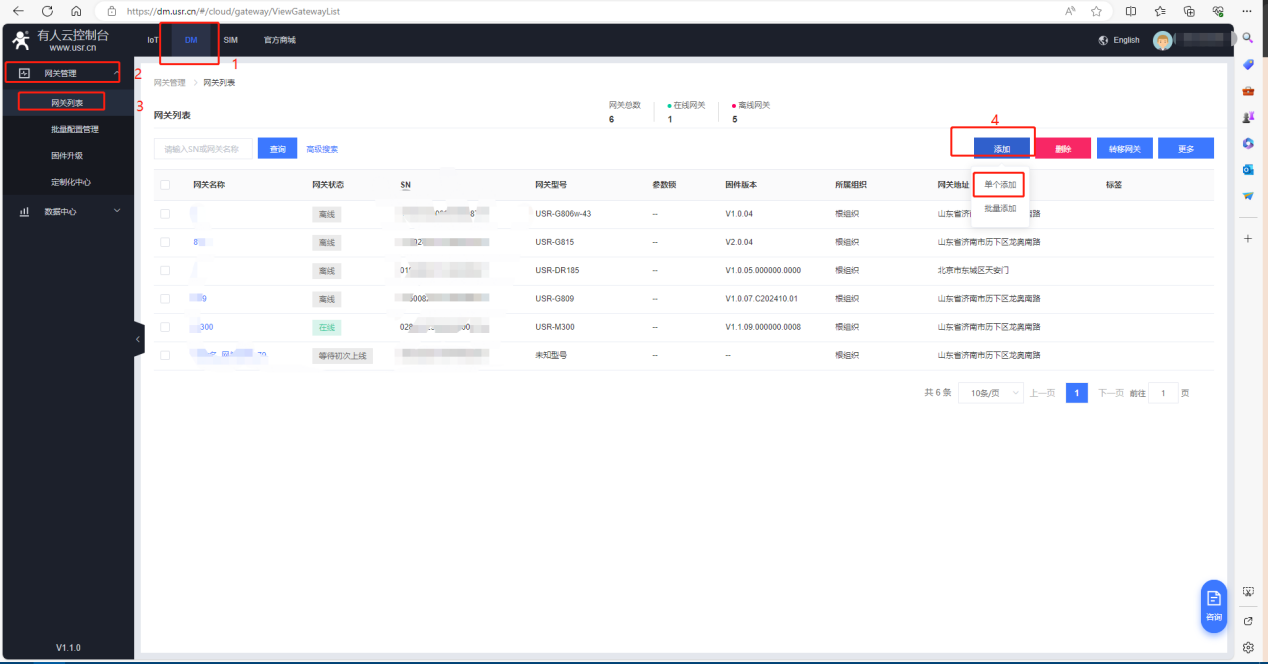

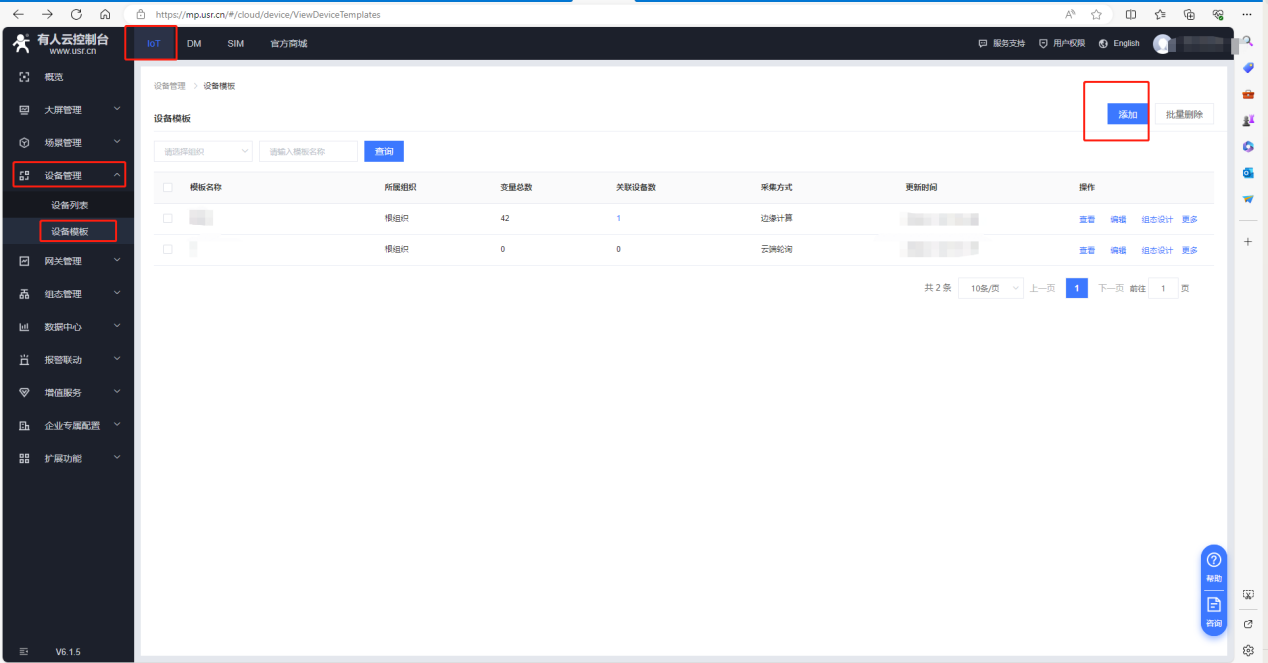

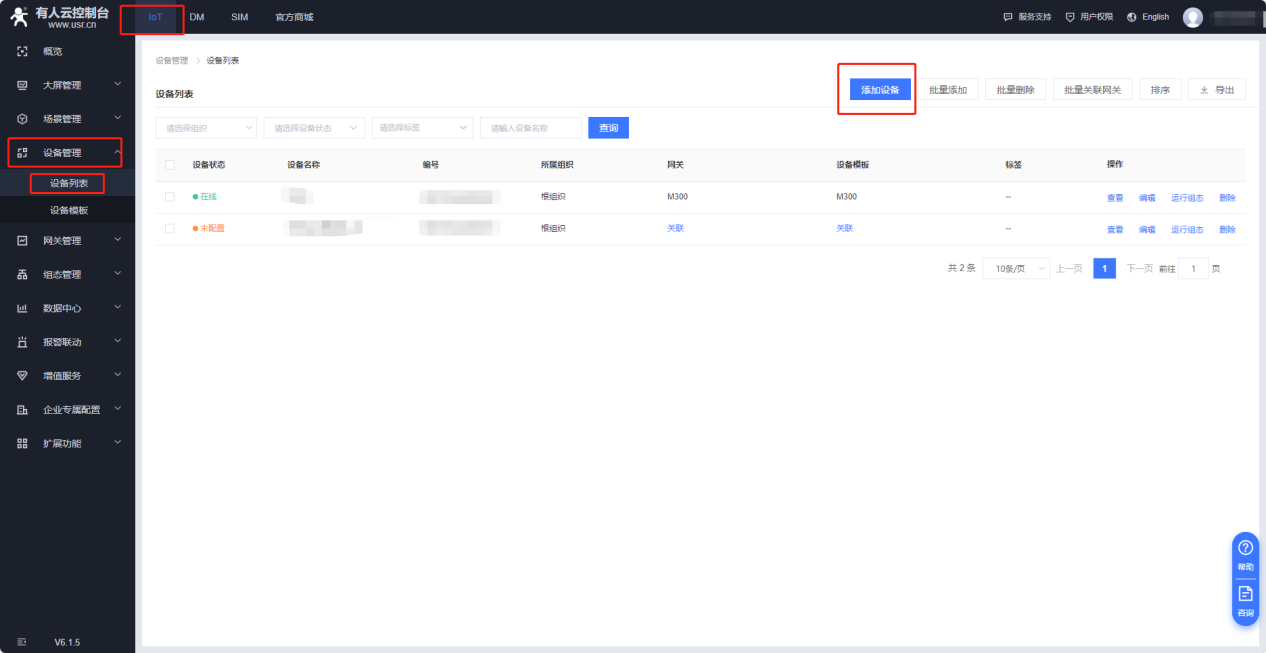

5、有人云上添加网关设备、设备、设备模板
四、功能调试

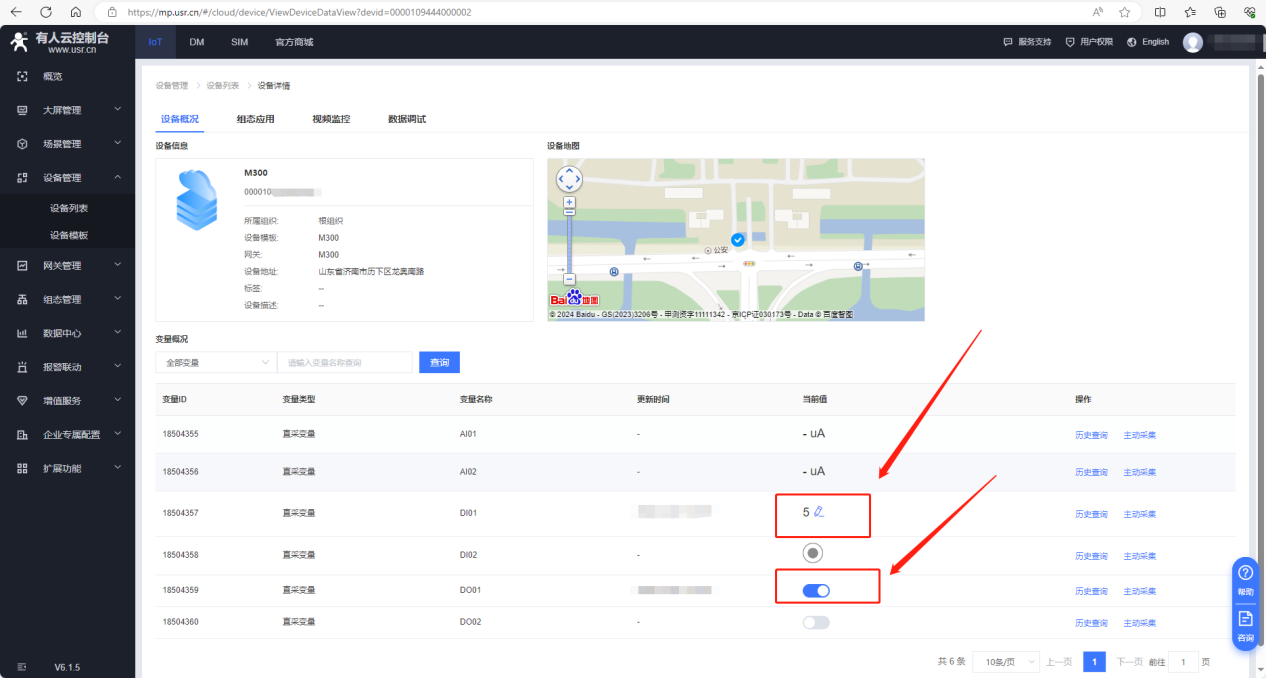

1、有人云查看设备数据可以操控DO的开关和闭合，同时DI1会计数DO1的开关次数
2、调试截图如下：
编写人：鞠思奇 编写日期：2024-02-04
审核人：金志方 审核日期：2024-03-05
订正版本：V1.0 订正内容：初稿
