USR-M300串口2下行边缘采集modbus rtu转tcp示例
一、资料下载
USR-M300说明书下载链接:https://www.usr.cn/Download/1332.html
USR-M300规格书下载链接:https://www.usr.cn/Download/1333.html
USR-M300应用指导手册下载链接:https://www.usr.cn/Download/1369.html
二、硬件连接
1、所需物品
USR-M300 1台
12V电源适配器 1个
网线 1根
电脑 1台
485转USB 1根
2、硬件连接

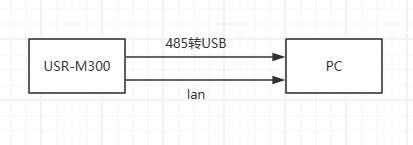

M300 lan口直连电脑,485和M300的串口2 ,A接A,B接B,USB端连到电脑上,通过电脑获取的网关进入内置网页。连接框图如下:
三、产品参数设置

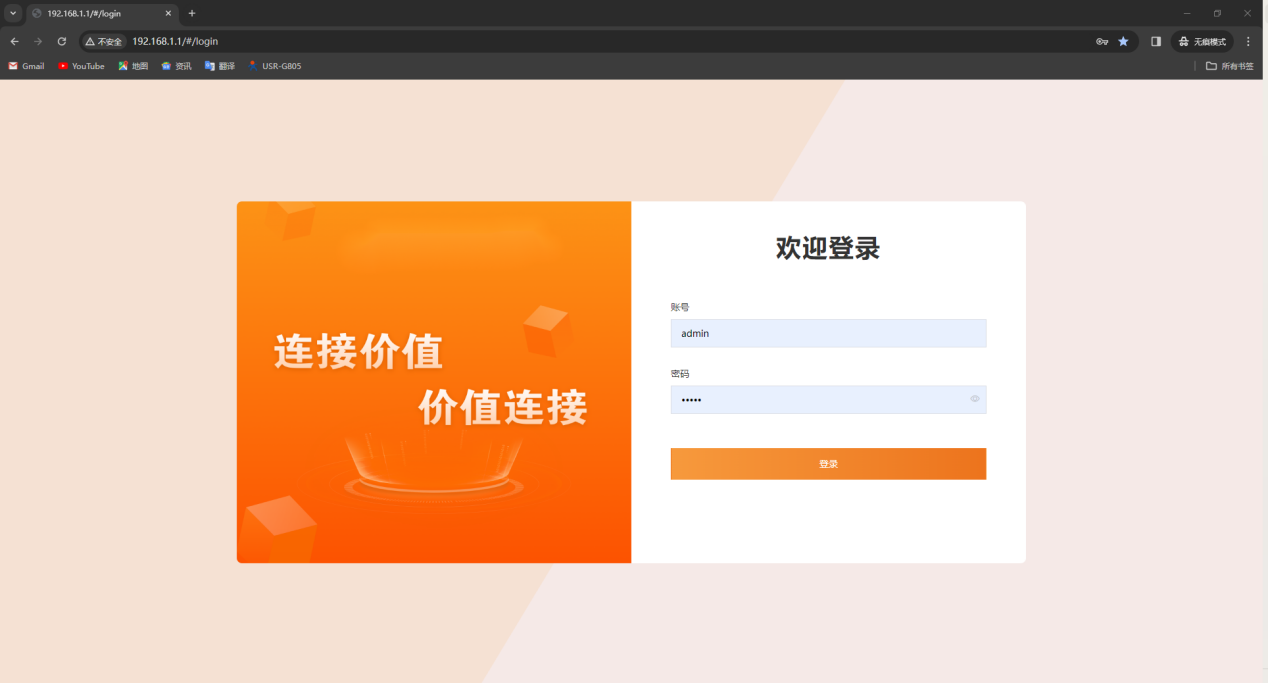

1、通过电脑获取的网关进入内置网页,用户名/密码:admin。

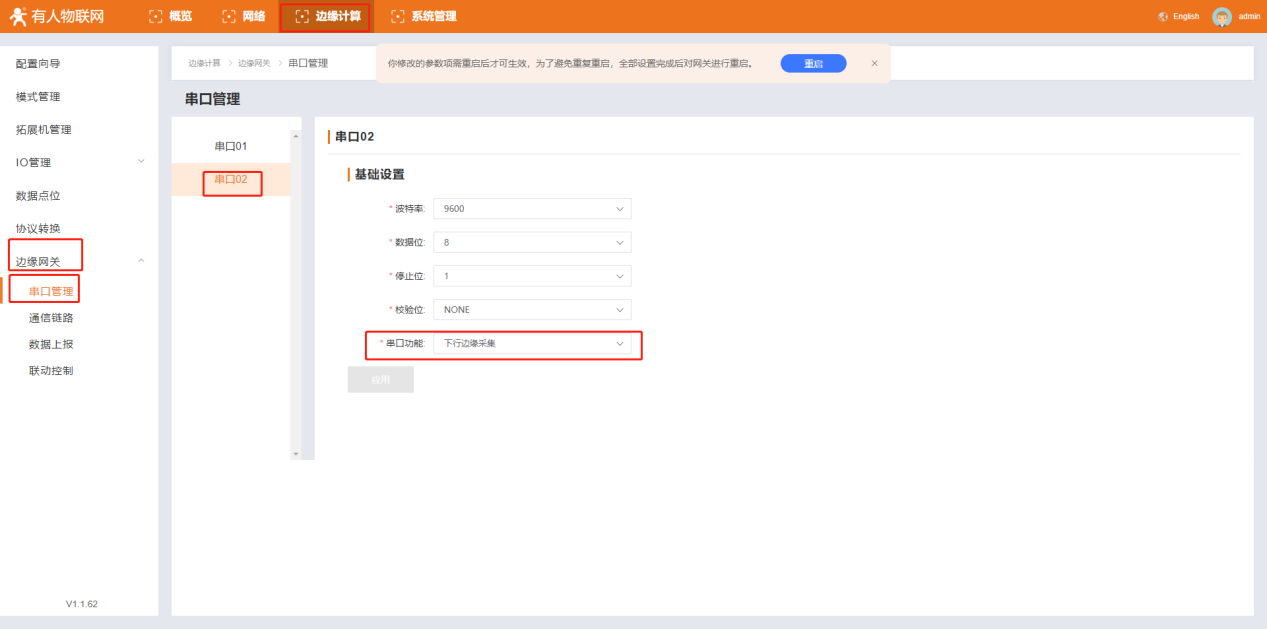

2、在边缘计算--边缘网关--串口管理,设置串口2,串口功能选择下行边缘采集,其他参数自定义。设置完点击应用。

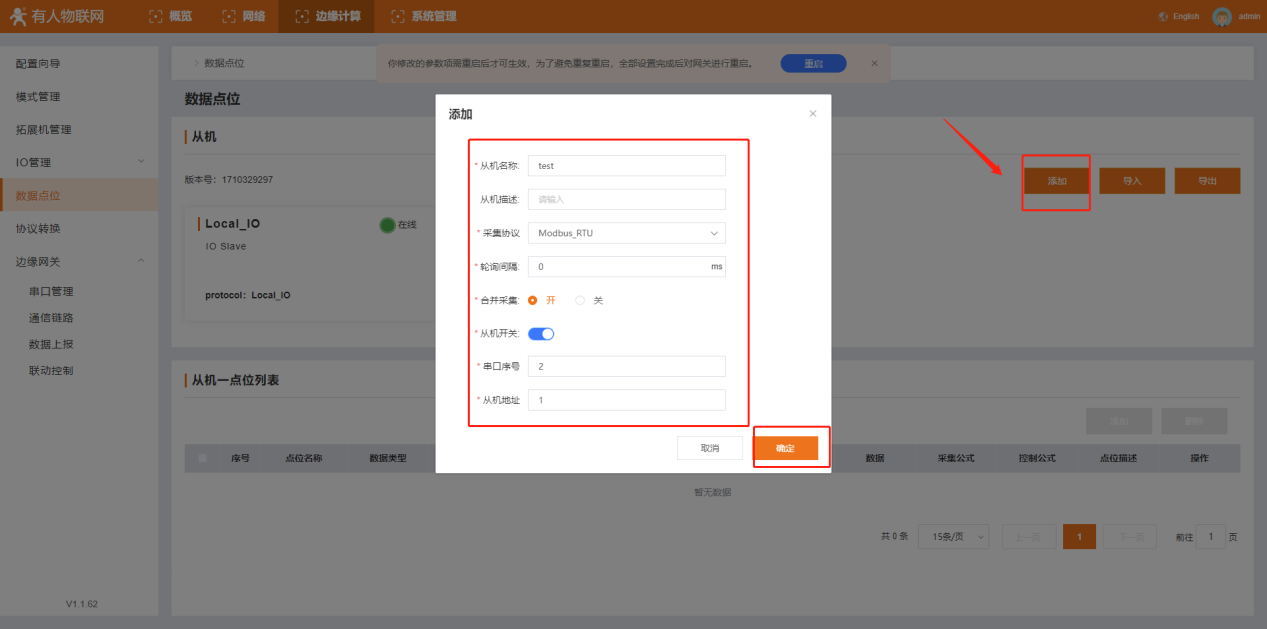

3、在边缘计算--数据点位,点击右边的添加,添加对应点位,从机名称和从机描述自定义,采集协议选择Modbus_RTU ,轮询间隔自定义,选择合并采集,串口序号选择2(因为用的是串口2),从机地址选择默认,点击确定。

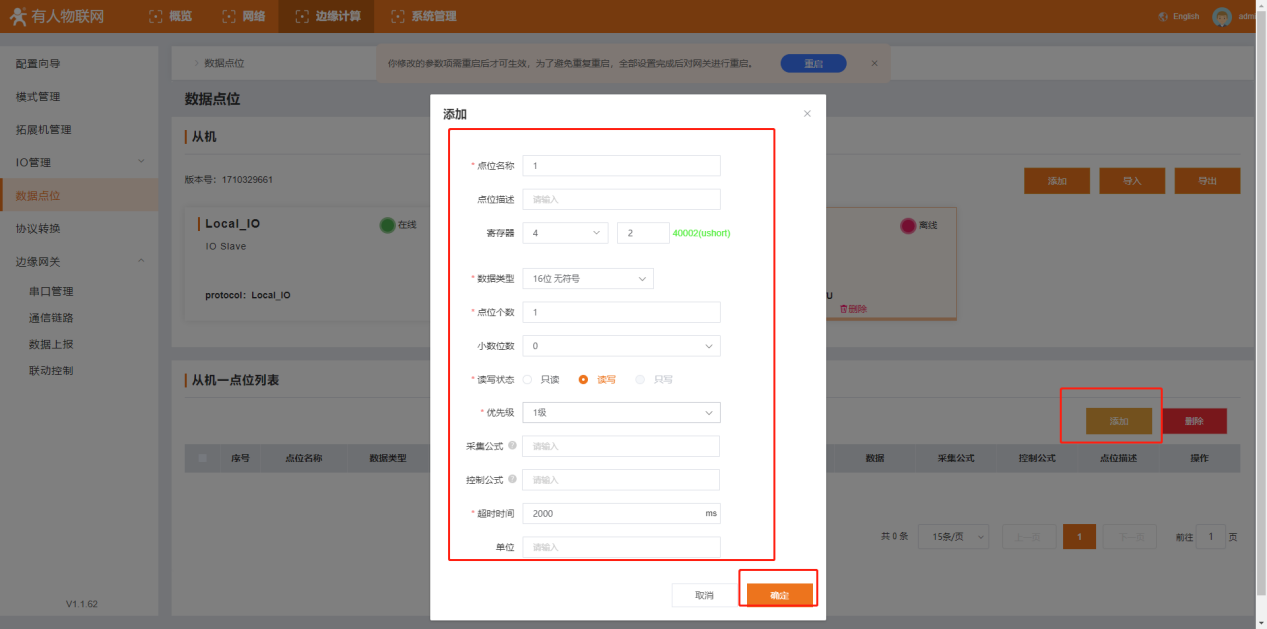

4、在下方从机-点位列表添加点位,点位名称和点位描述自定义,这里选择16位无符号 4002寄存器,其他参数可保存默认。设置完点击确定。

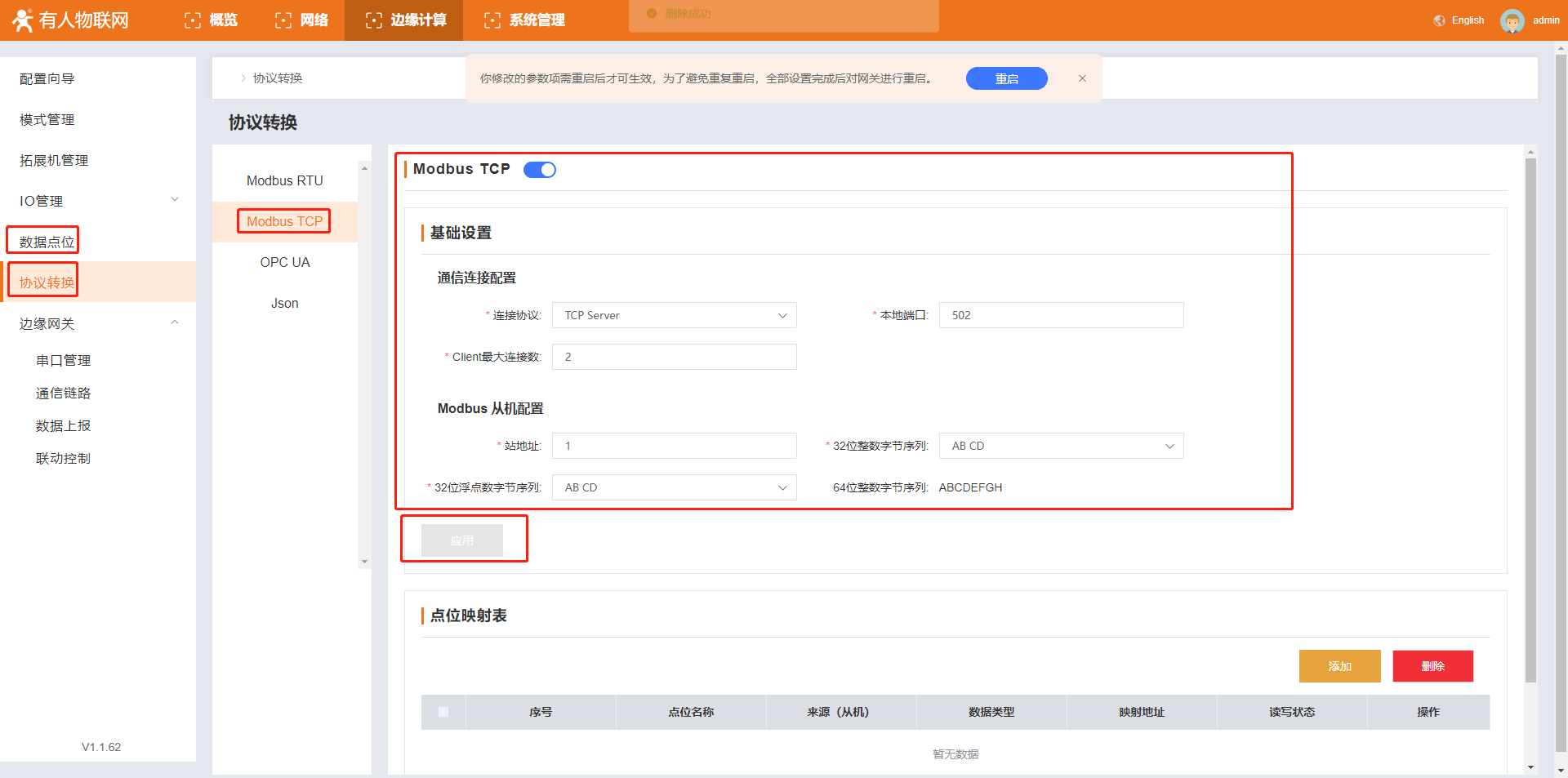

5、在边缘计算--协议转换--Modbus TCP,选择TCP Server,其他参数可自定义。设置完点击应用。

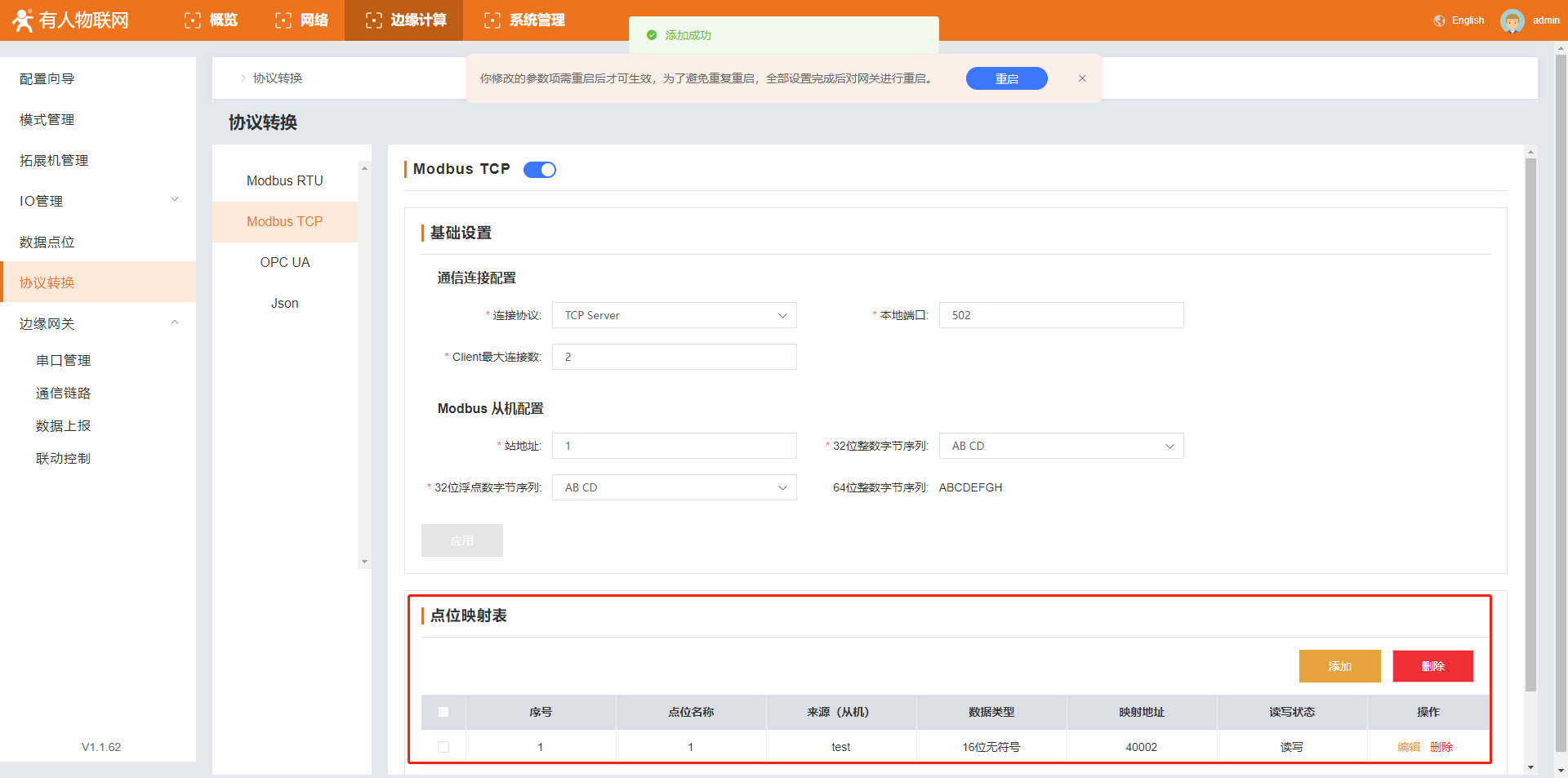

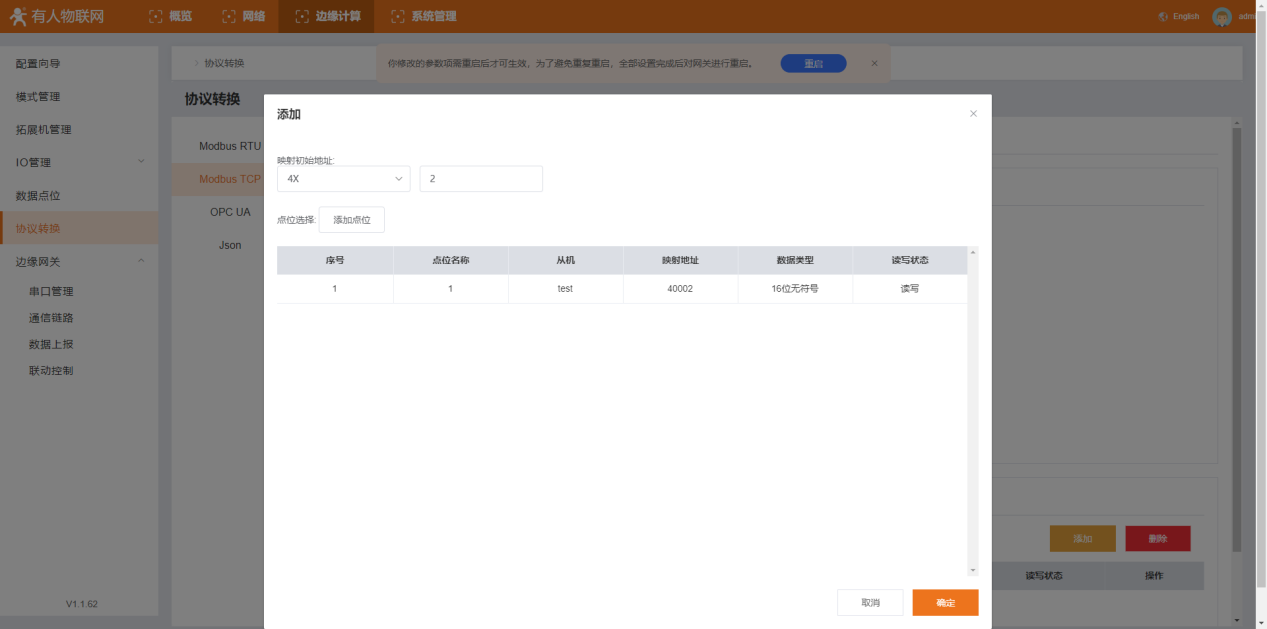

然后在下方点位映射表--点击添加,添加点位,这里映射地址和原地址一样,也可以映射为其他点位。
6、全部设置完成后重启设备生效。

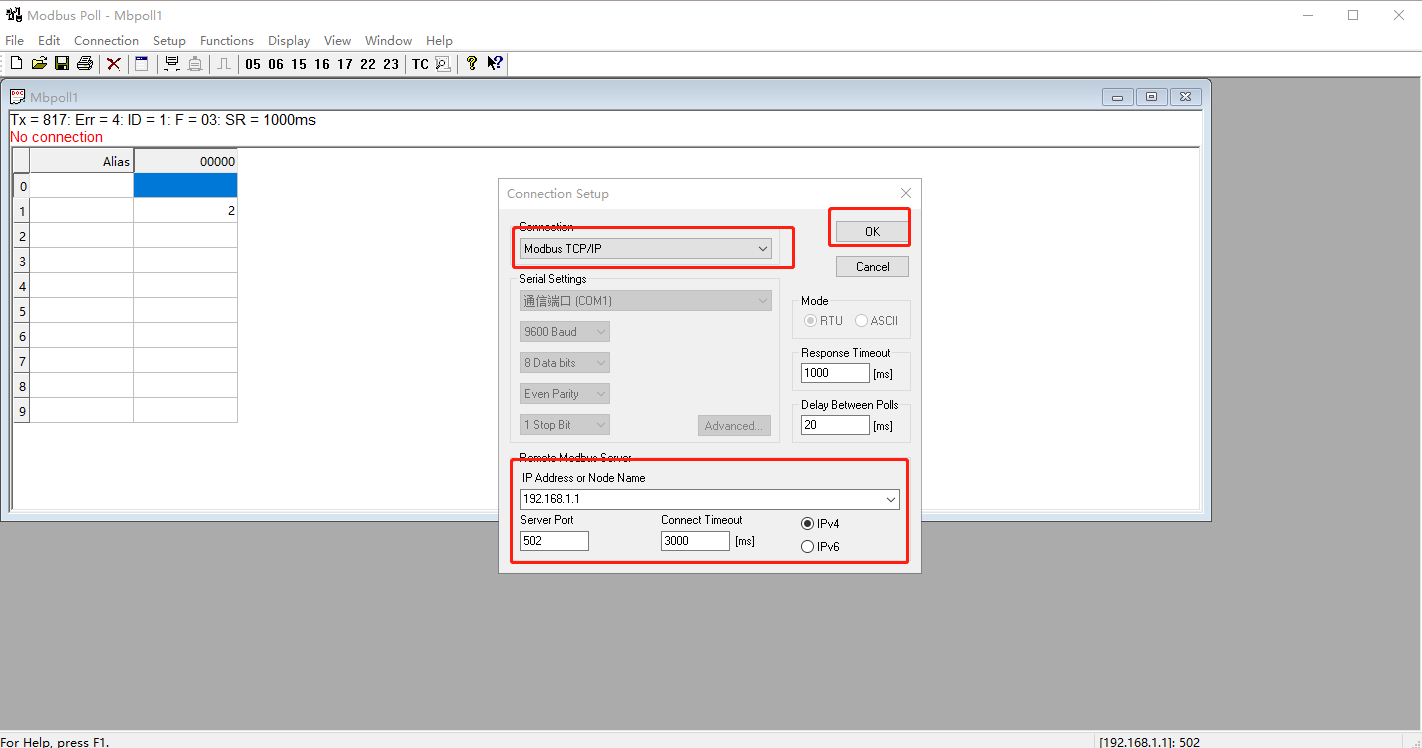

7、打开Modbus Poll软件,设置参数。地址为M300LAN口IP,端口自定义。

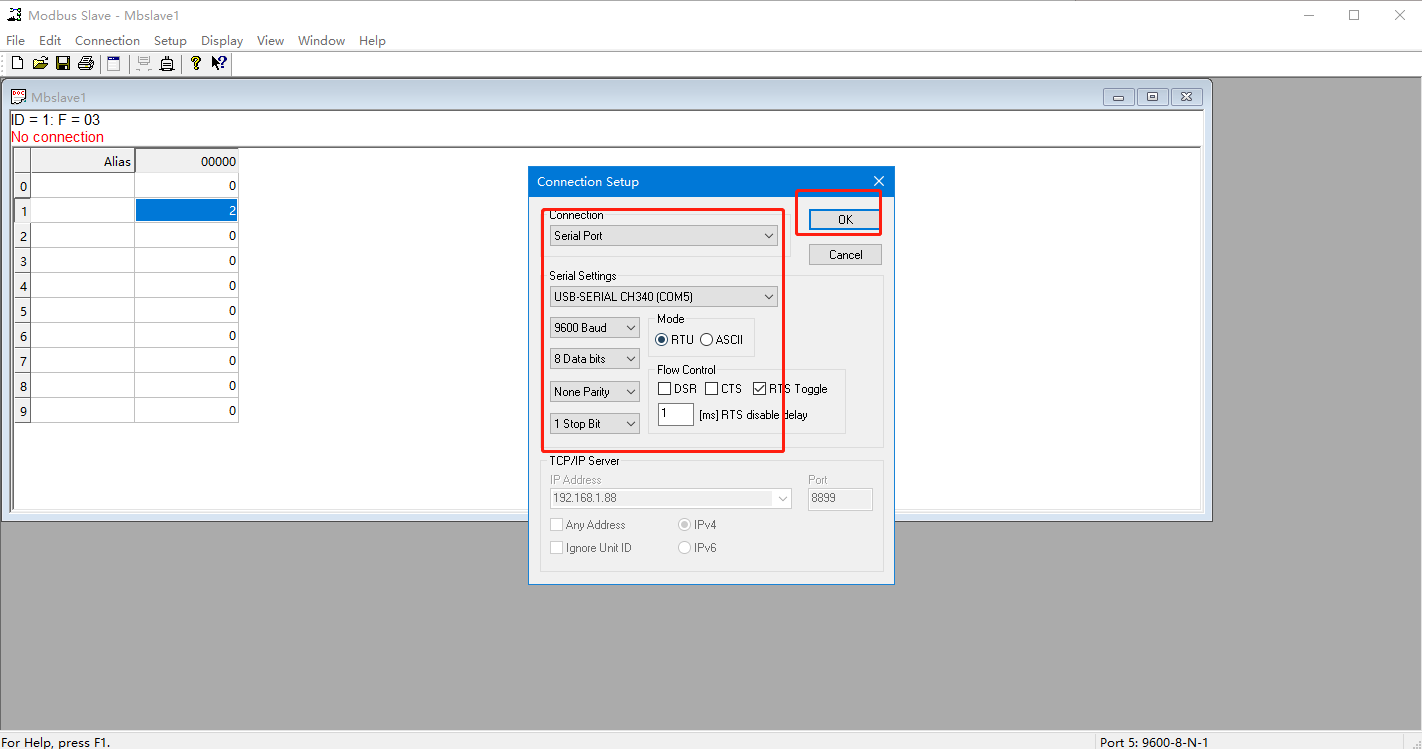

8、打开Modbus Slave软件,设置参数。串口参数与M300串口2参数一致。

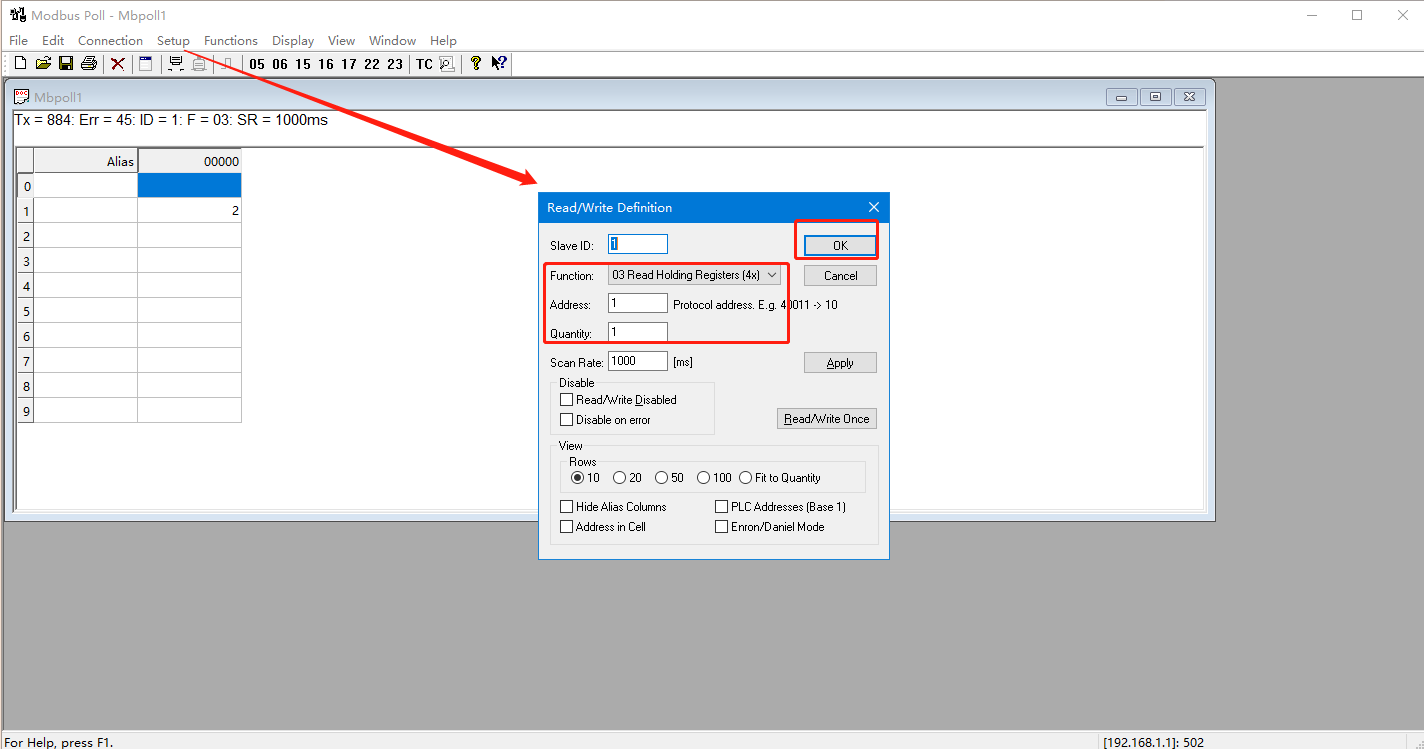

9、Modbus Poll这里设置要通信的寄存器地址。
四、功能调试

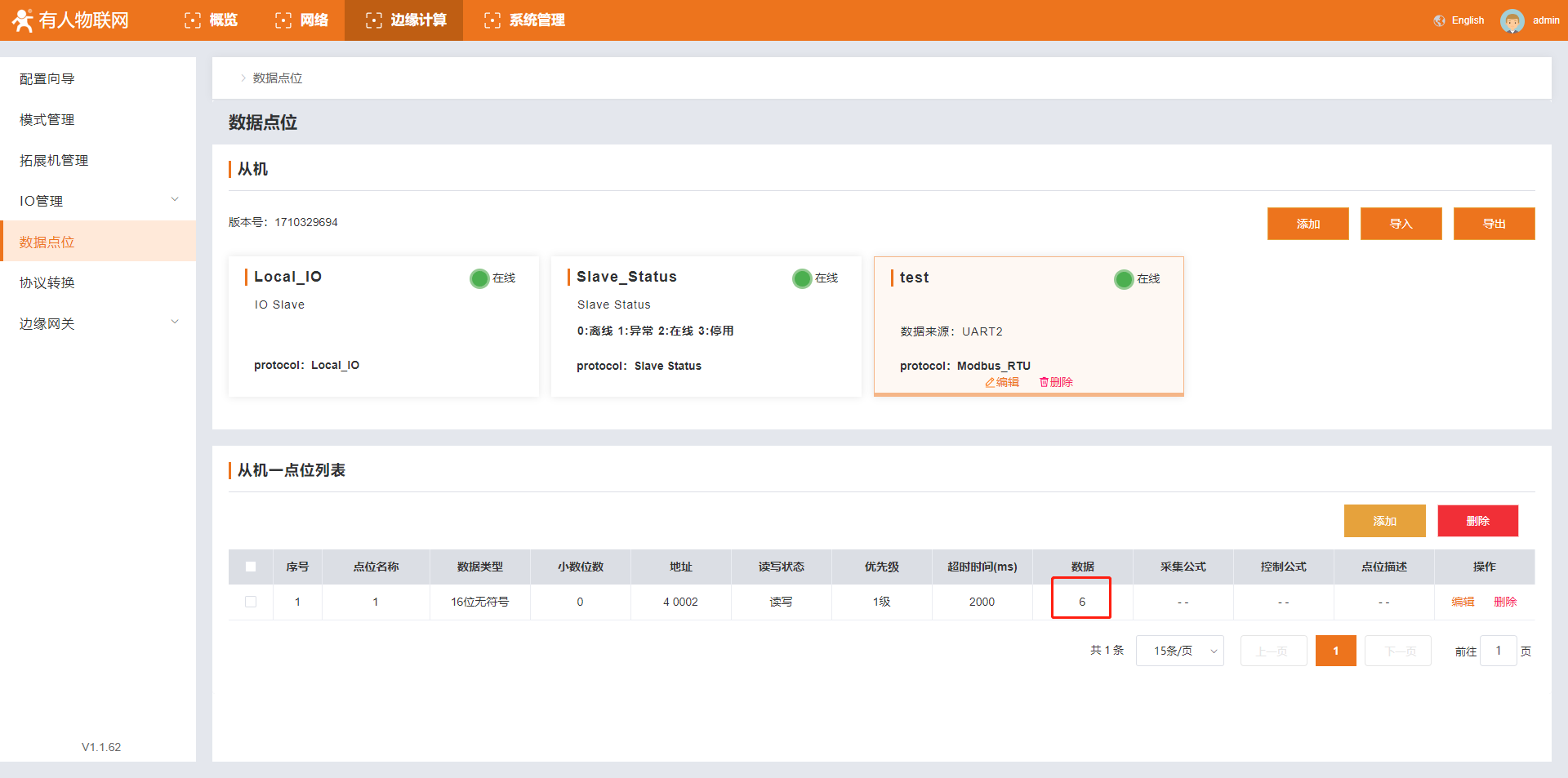

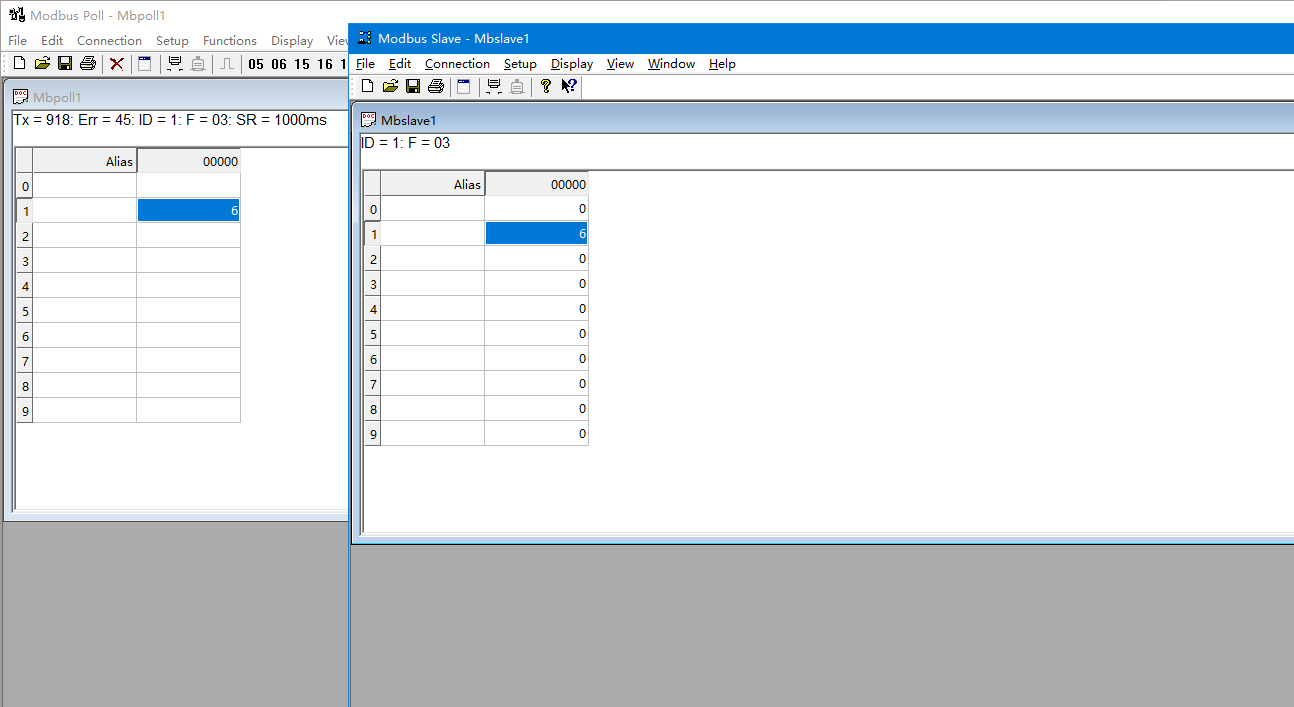

1、调试截图如下:
编写人:鞠思奇 编写日期:2024-03-12
审核人:金志方 审核日期:2024-04-09
订正版本:V1.0 订正内容:初稿
