USR-M300串口2上行通信接口modbus rtu转tcp示例
一、资料下载
USR-M300说明书下载链接：https://www.usr.cn/Download/1332.html
USR-M300规格书下载链接：https://www.usr.cn/Download/1333.html
USR-M300应用指导手册下载链接：https://www.usr.cn/Download/1369.html
二、硬件连接
1、所需物品
USR-M300 1台
12V电源适配器 1个
网线 1根
电脑 1台
485转USB 1根
2、硬件连接

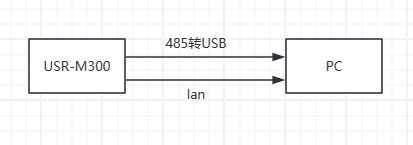

M300lan口直连电脑，485和M300的串口2 A接A，B接B，USB端连到电脑上，通过电脑获取的网关进入内置网页。连接框图如下：
三、产品参数设置

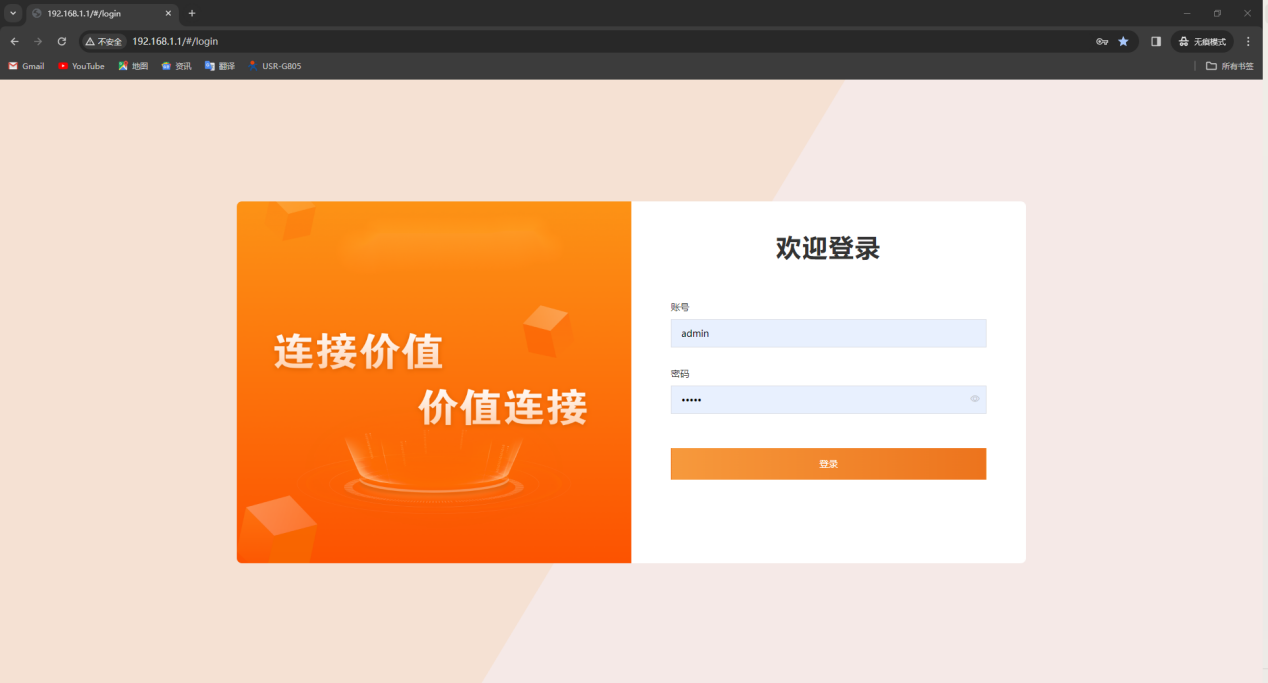

1、通过电脑获取的网关进入内置网页，用户名/密码：admin。

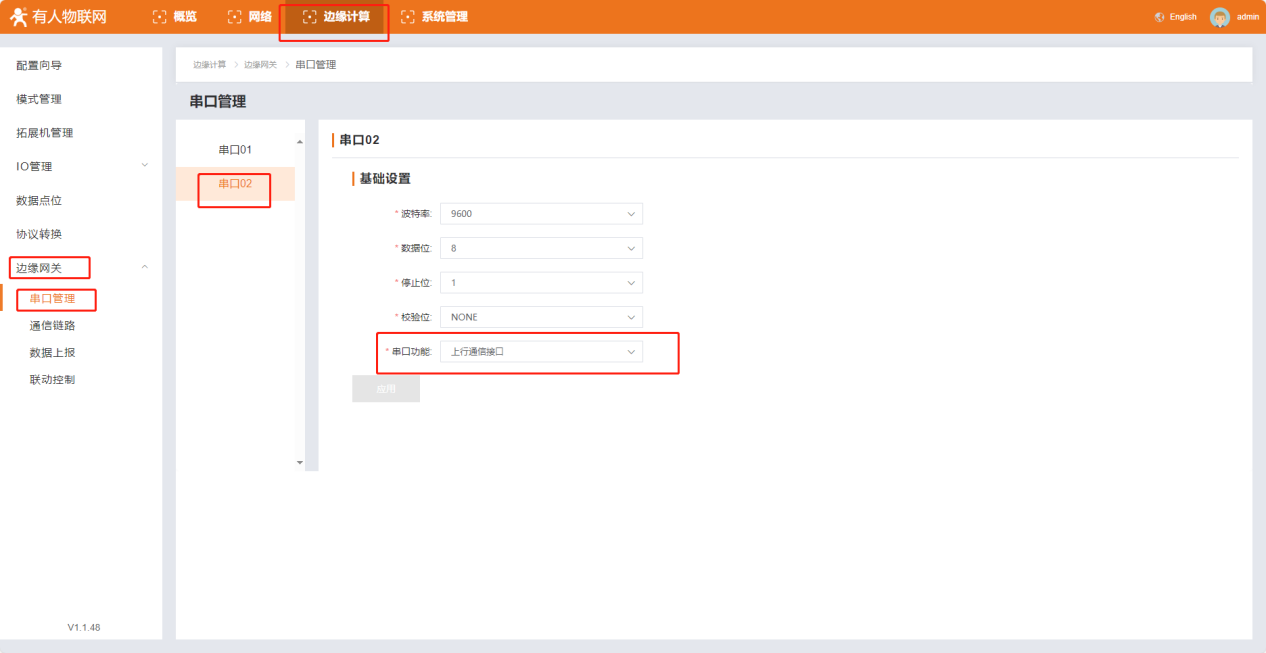

2、在边缘计算--边缘网关--串口管理，设置串口2，串口功能选择上行通信接口，其他参数自定义。设置完点击应用。

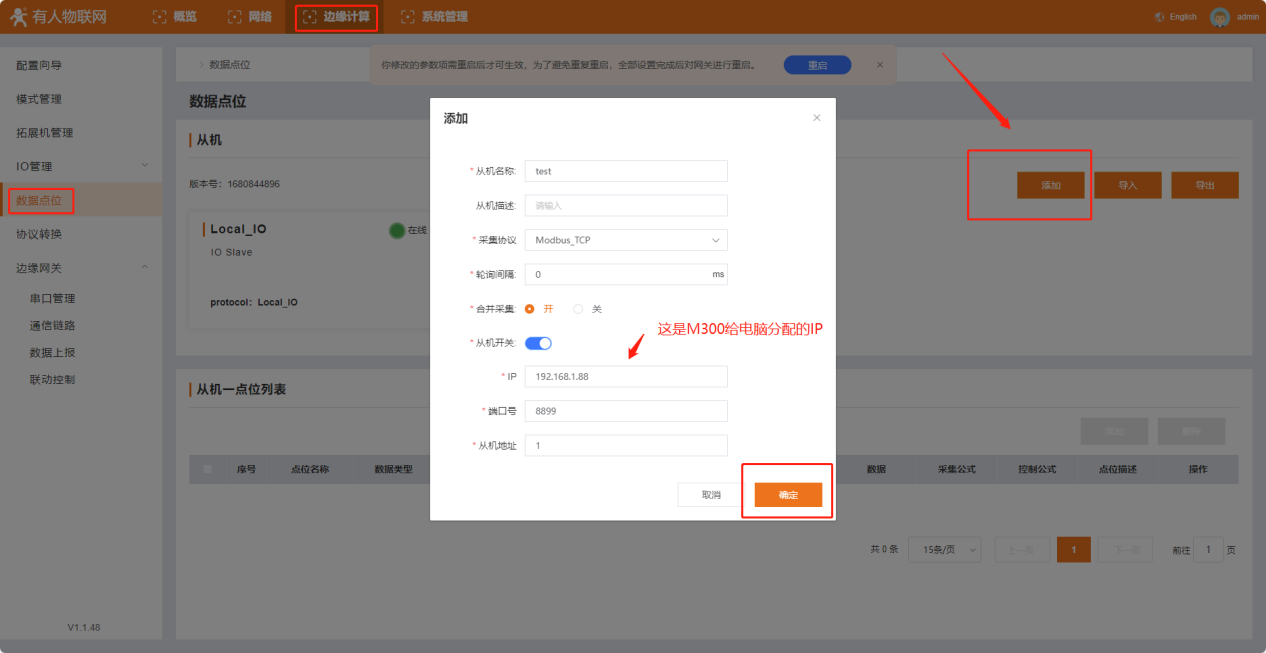

3、在边缘计算--数据点位，点击右边的添加，添加对应点位，从机名称和从机描述自定义，采集协议选择Modbus_TCP，轮询间隔自定义，选择合并采集，从机地址选择M300给电脑分配的IP，端口自定义，从机地址选择默认，点击确定。

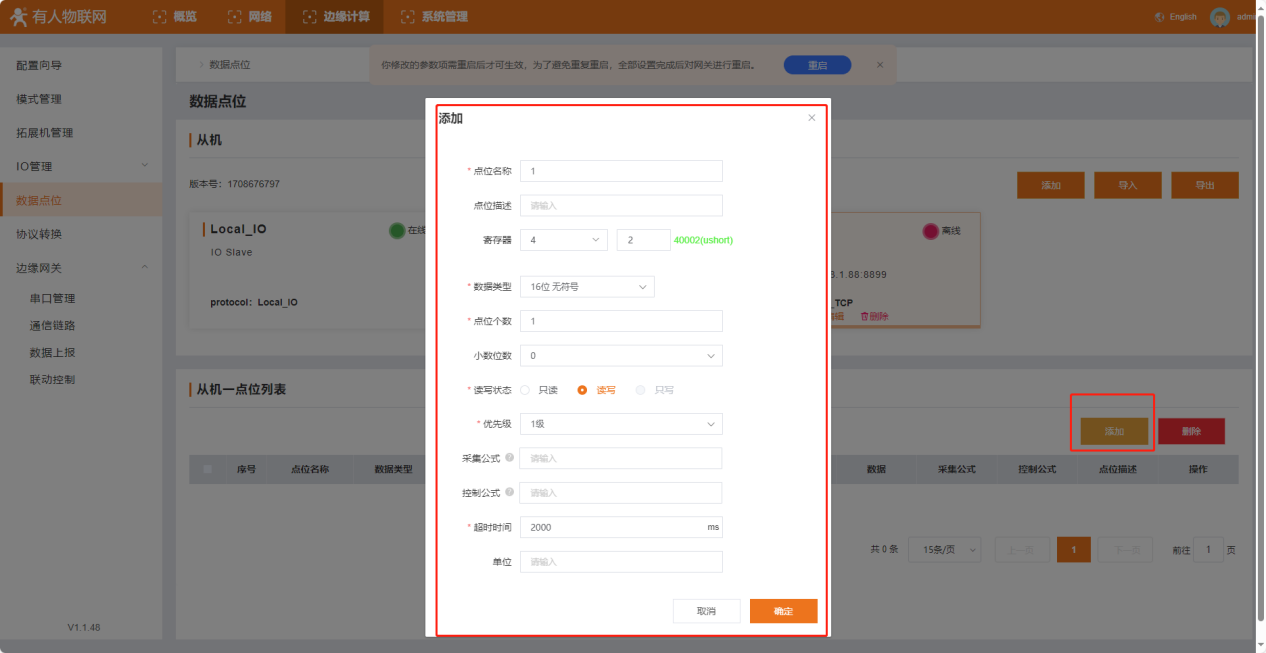

4、在下方从机-点位列表添加点位，点位名称和点位描述自定义，这里选择16位无符号 4002寄存器，其他参数可保存默认。设置完点击确定。

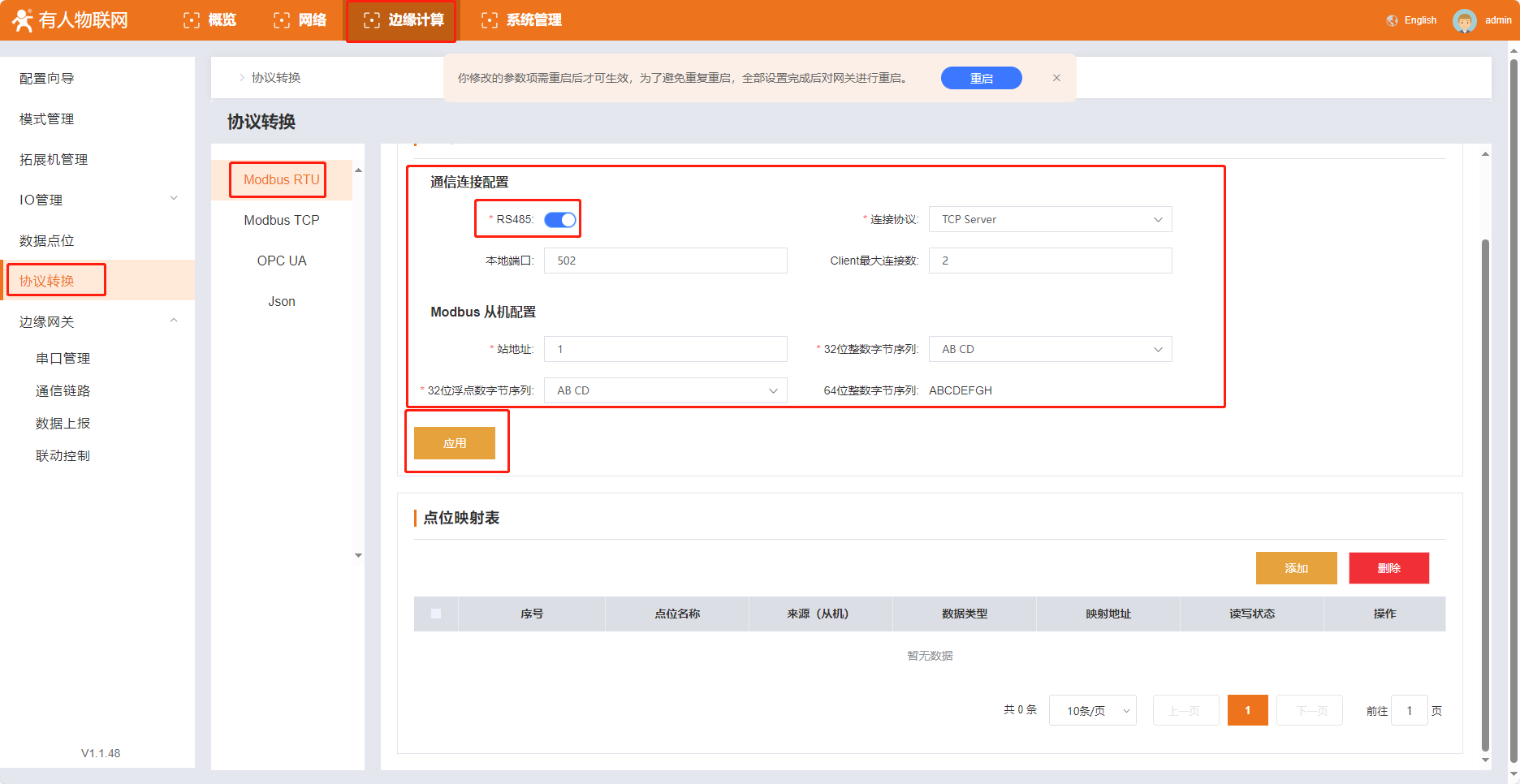

5、在边缘计算--协议转换--Modbus RTU，打开485，其他参数可自定义。设置完点击应用。这里M300做TCP Server。

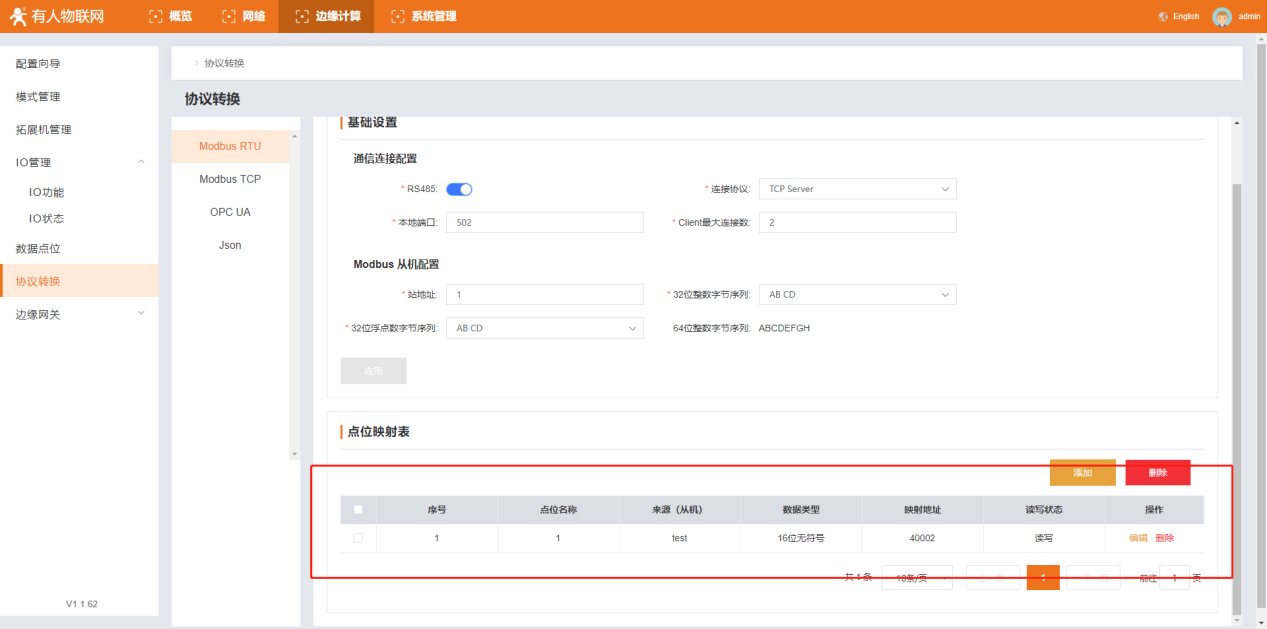

然后在下方点位映射表--点击添加，添加点位，这里映射地址和原地址一样，也可以映射为其他点位。
6、全部设置完成后重启设备生效。

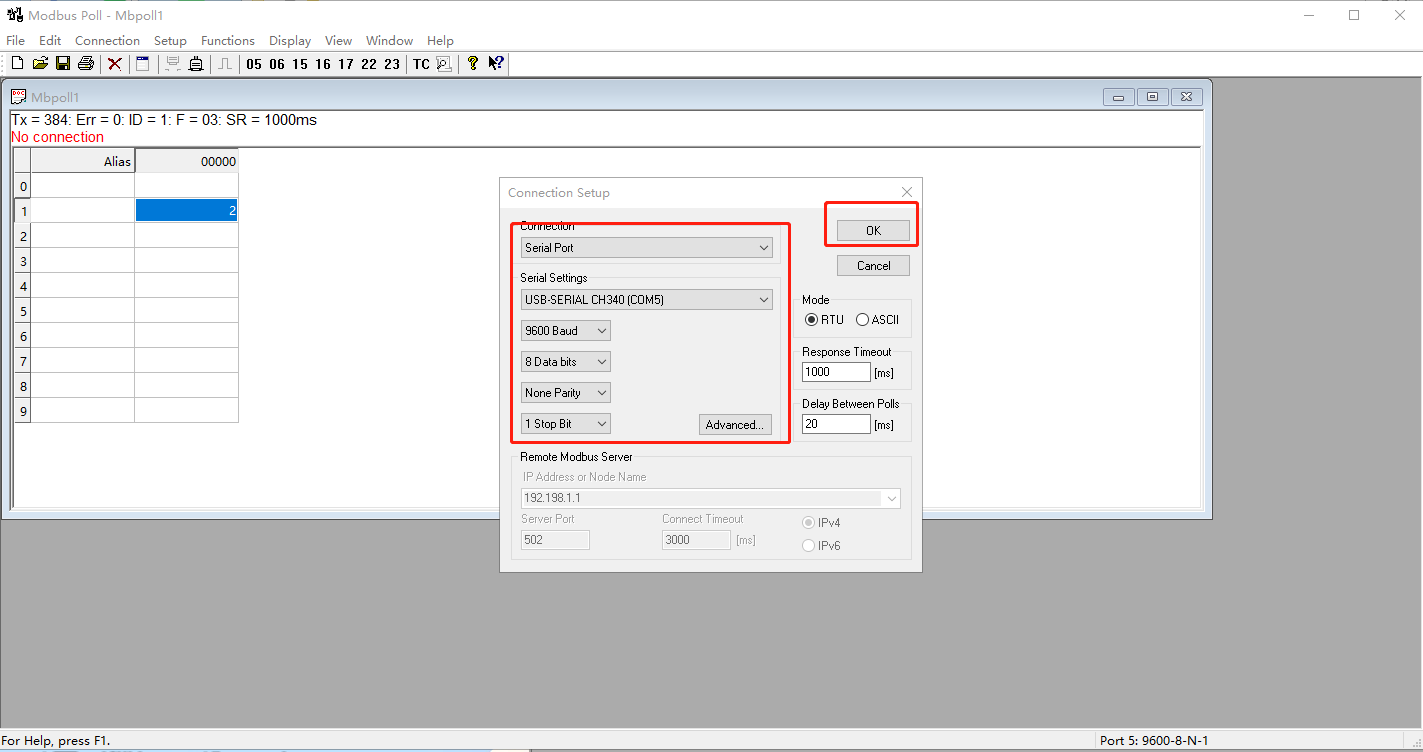

7、打开Modbus Poll软件，设置参数。串口参数与M300串口2参数一致。

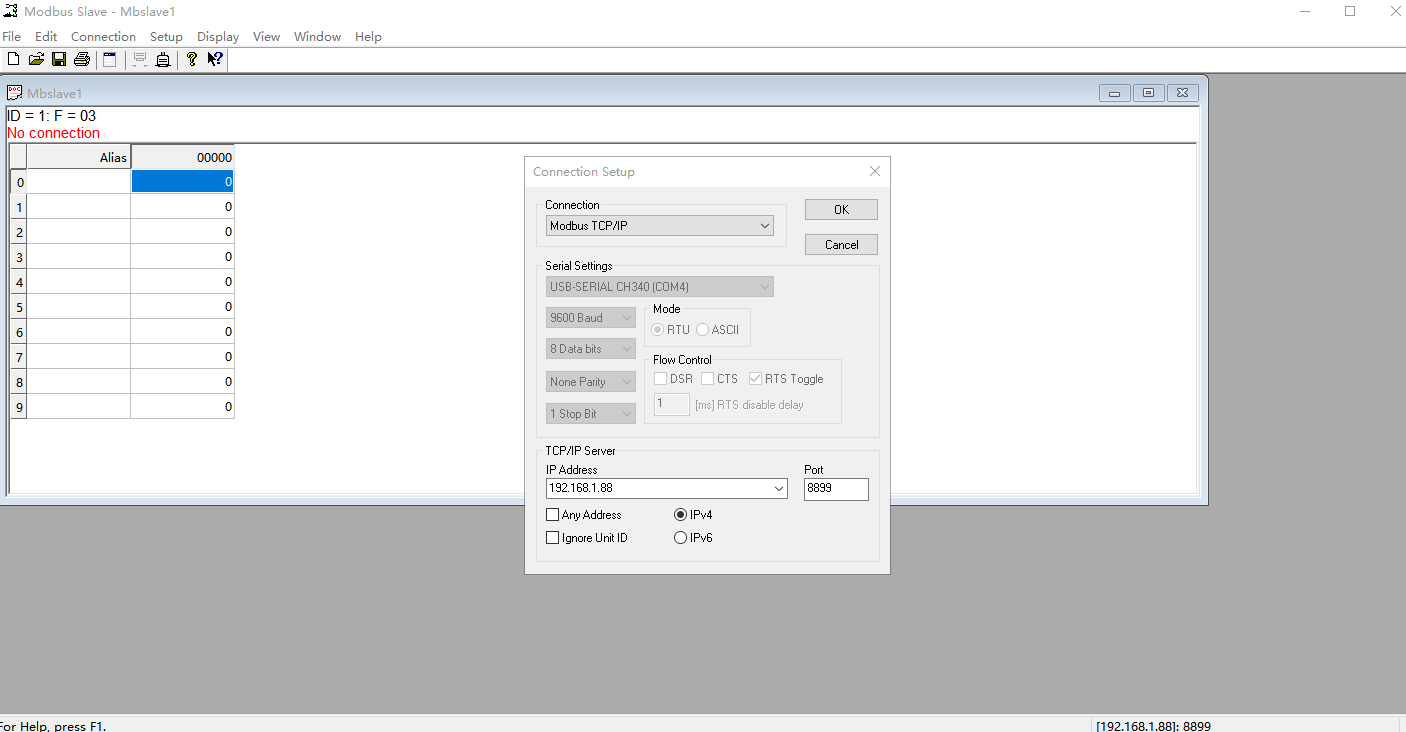

8、打开Modbus Slave软件，设置参数，参数与M300从机地址一样。

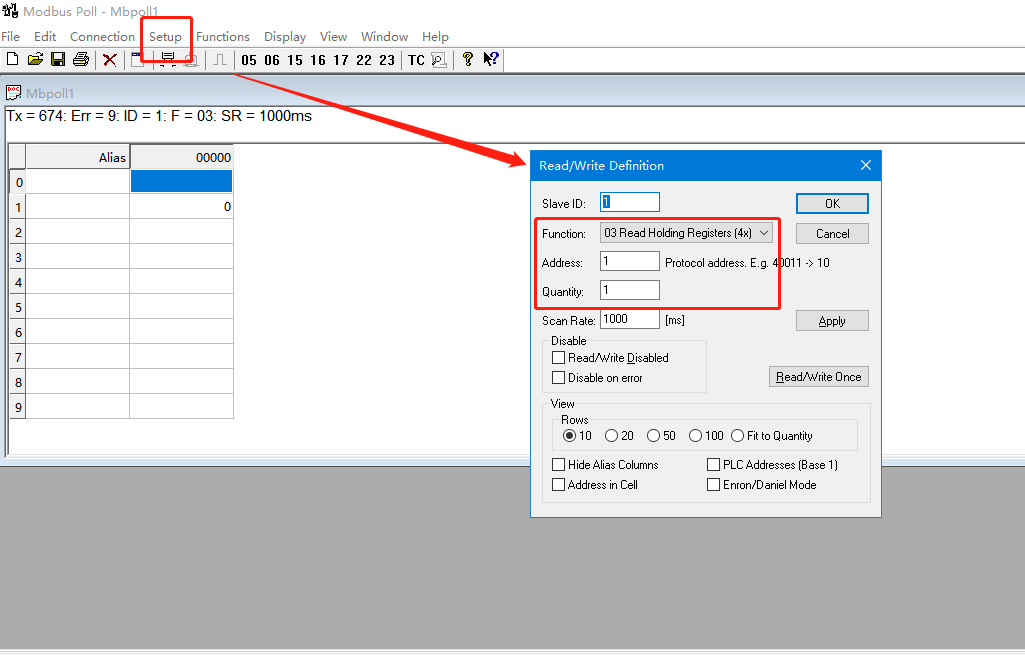

9、Modbus Poll这里设置要通信的寄存器地址。
四、功能调试

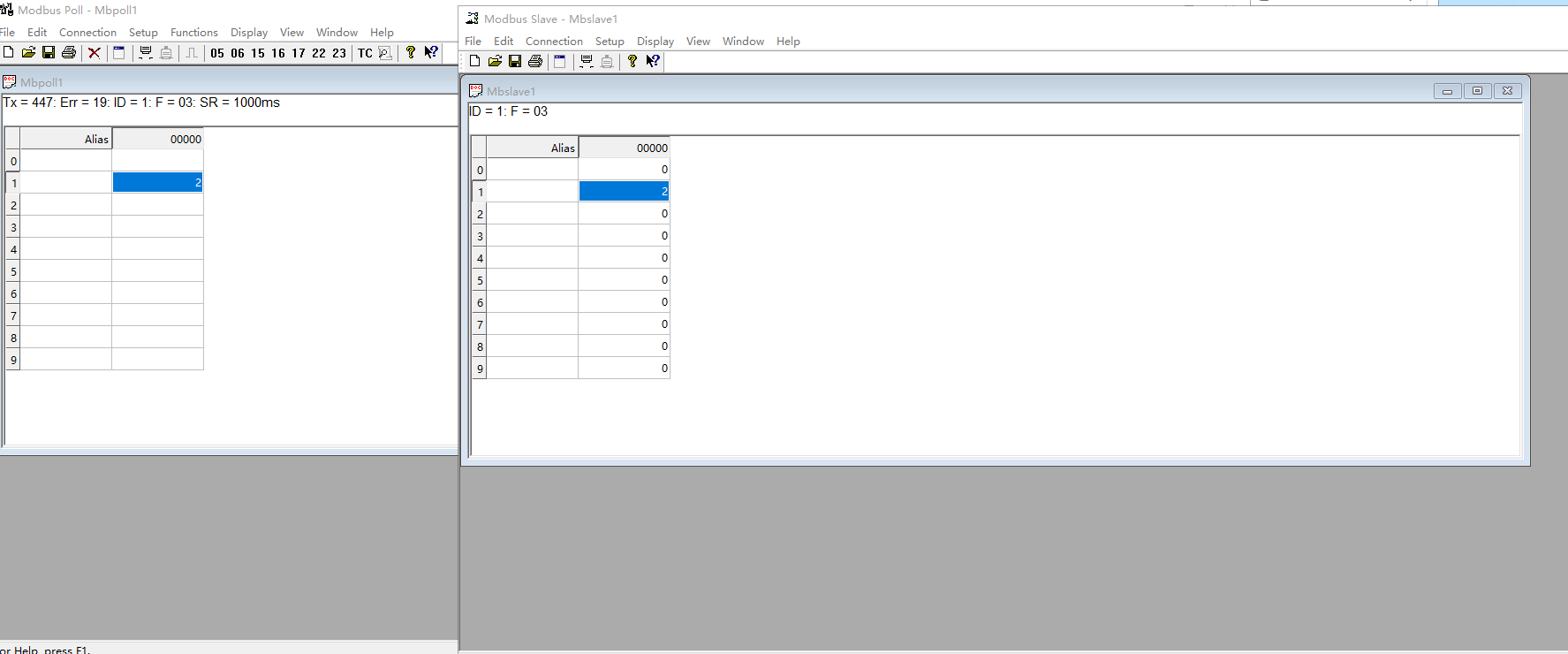

1、调试截图如下：
编写人：鞠思奇 编写日期：2024-03-12
审核人：金志方 审核日期：2024-04-09
订正版本：V1.0 订正内容：初稿
