USR-M300 采集modbus rtu数据
一、资料下载
USR-M300说明书：https://www.usr.cn/Download/1332.html
二、准备工作
1、USR-M300产品 数量1个
2、电源适配器 数量1个
3、Mosbus Slave软件 数量1个
4、串口线 数量1个
5、网线 数量1个
6、电脑 数量1个

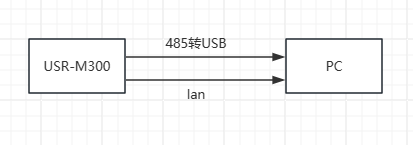

三、连接框图
四、设置步骤
设备通过lan口连接PC,通过485转USB连接电脑。

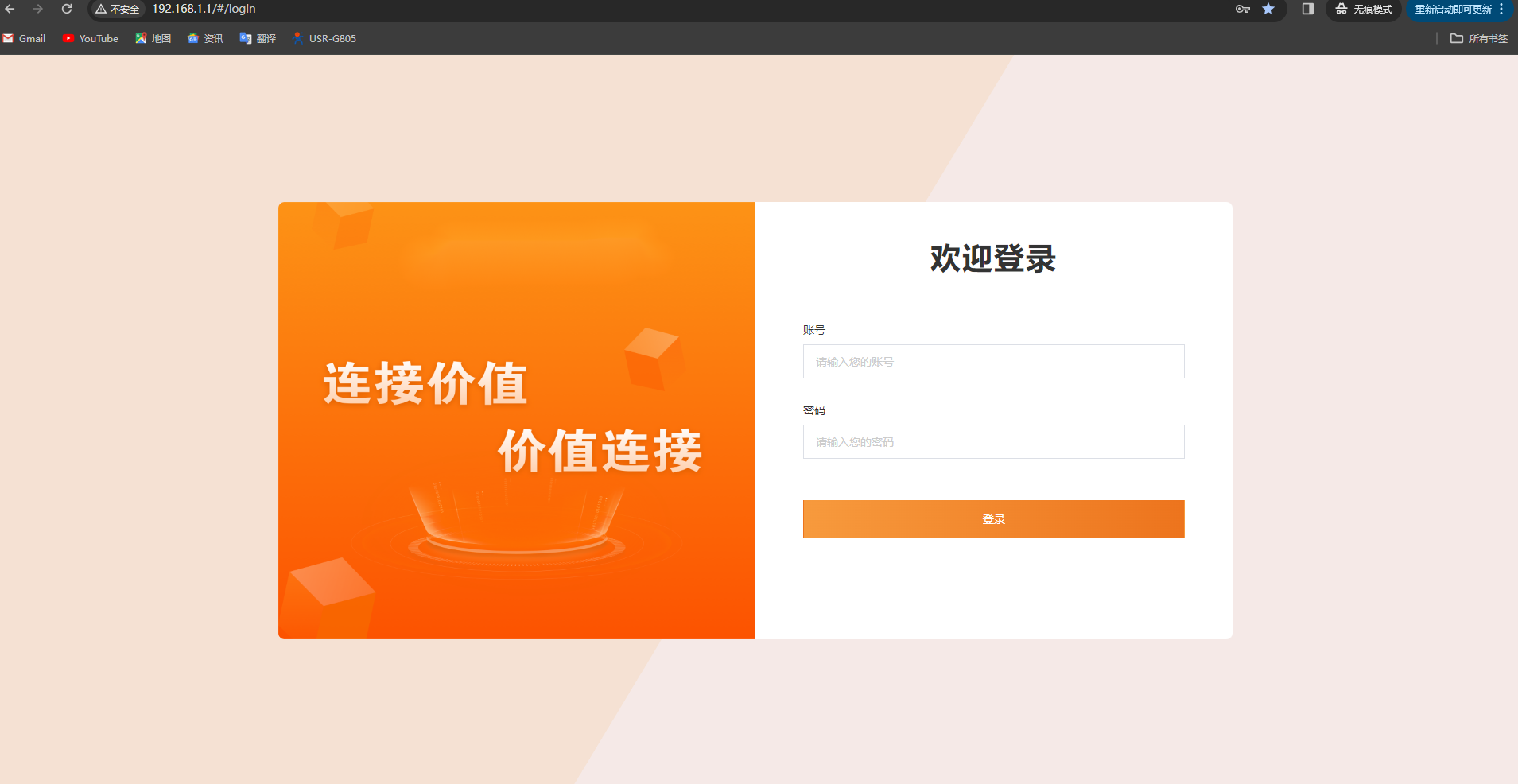

1、USR-M300接入电源适配器，电脑获取到M300分配的IP后，输入默认IP 192.168.1.1打开内置网页，用户名密码都为admin，点击登录。

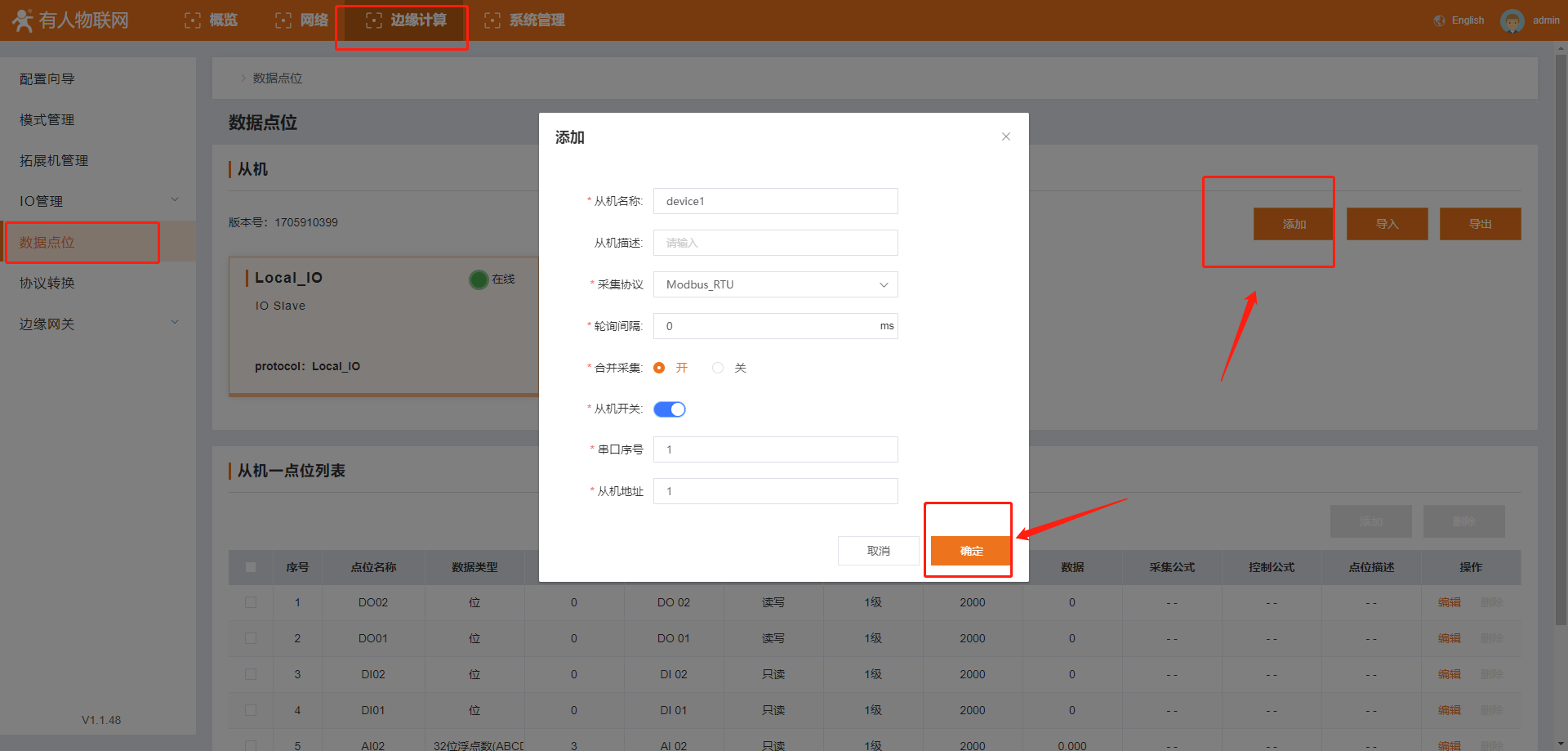

2、在边缘计算--数据点位，添加modbus rtu从机，从机名称自定义，暂不支持中文名称，采集协议选择Modbus_Rtu，轮询间隔范围是0-65535毫秒，其他参数自定义，设置完点击确定。

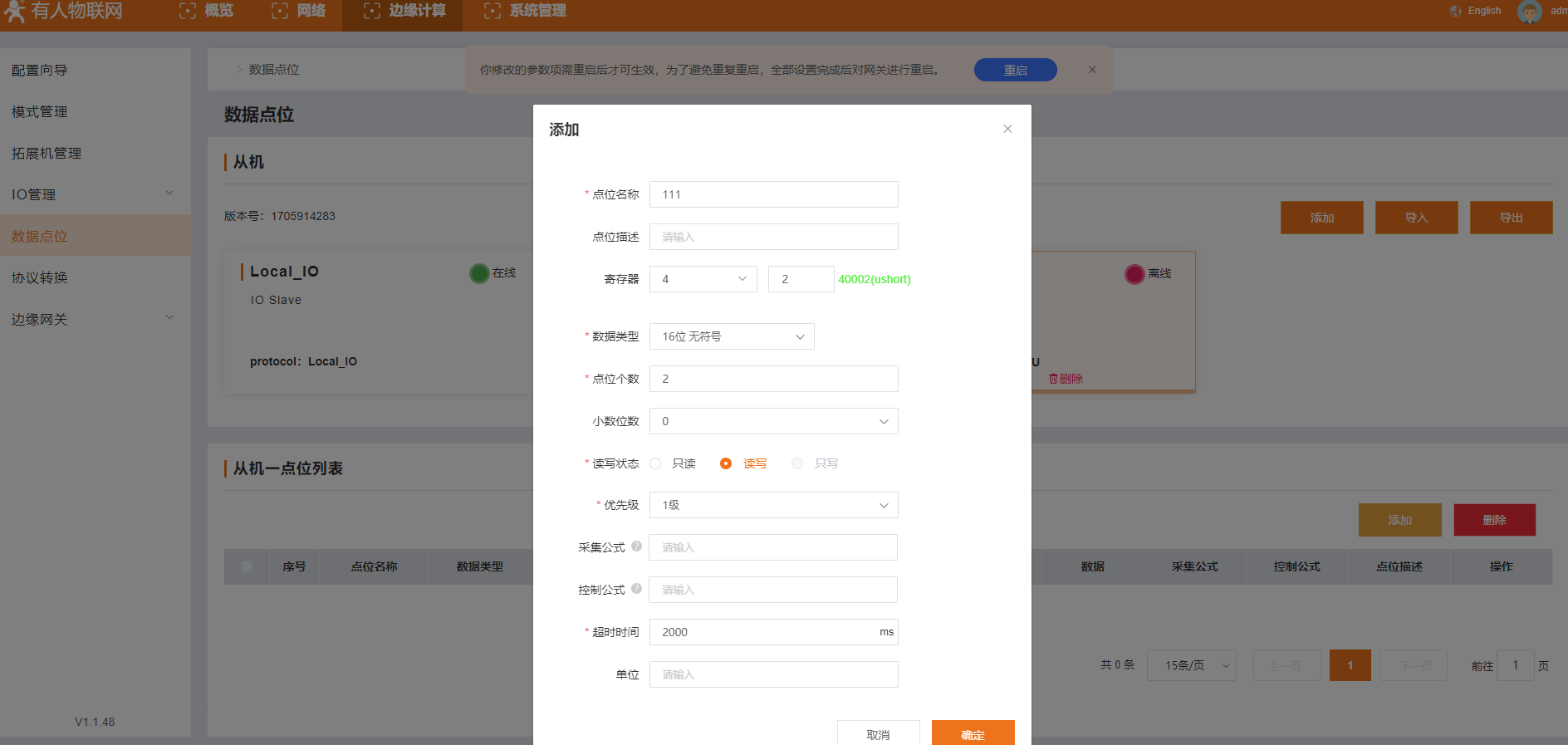

3、在从机-点位表添加对应的点位。点击添加，点位名称自定义，寄存器这里选择4002，需要批量添加且寄存器连续时可以在点位个数输入要添加的点位个数，这里输入2可以同时添加两个点位，其他参数自定义，设置完点击确定。

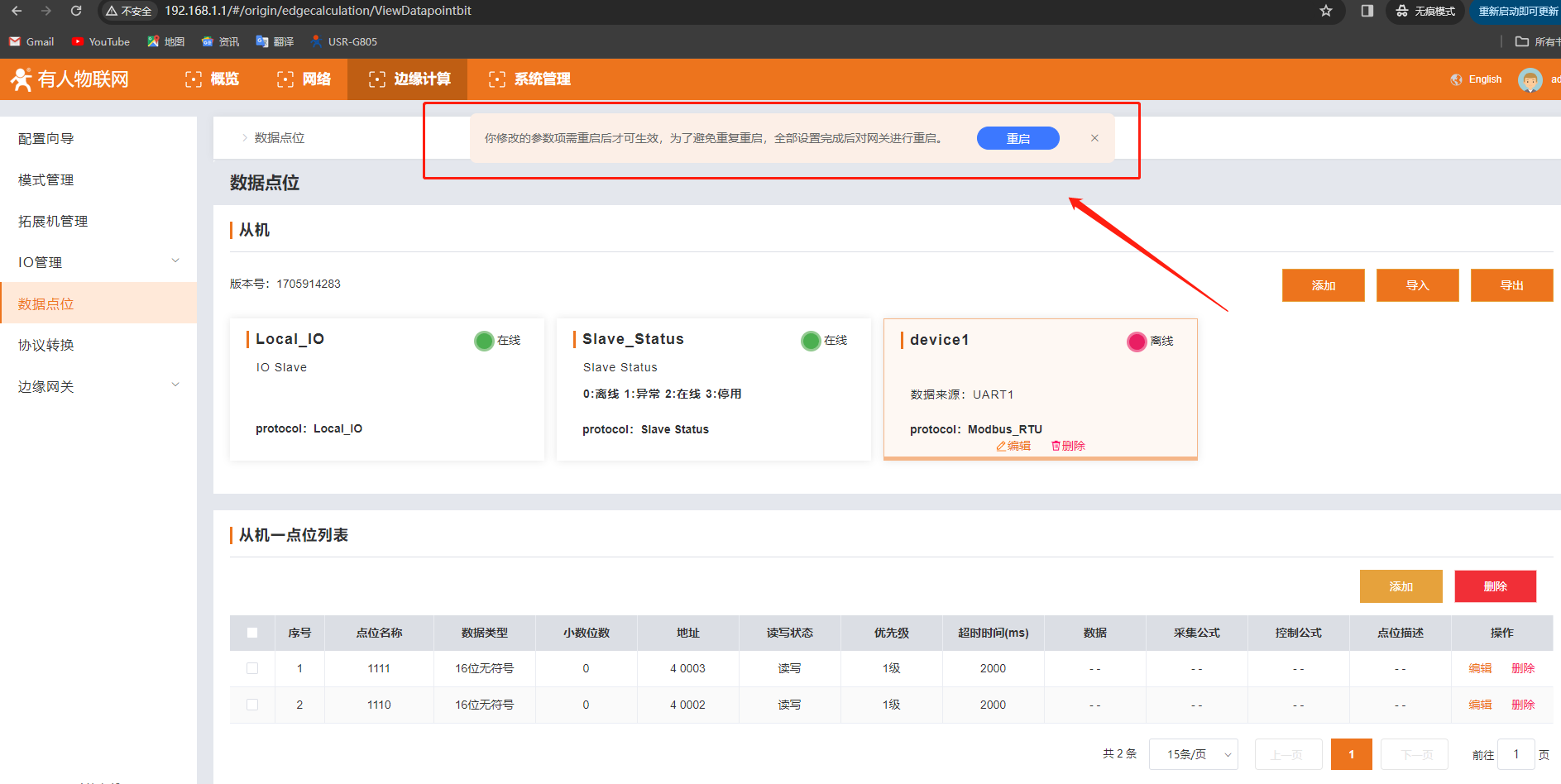

4、全部设置完后点击重启，大概一分钟后可重新登录内置网页。

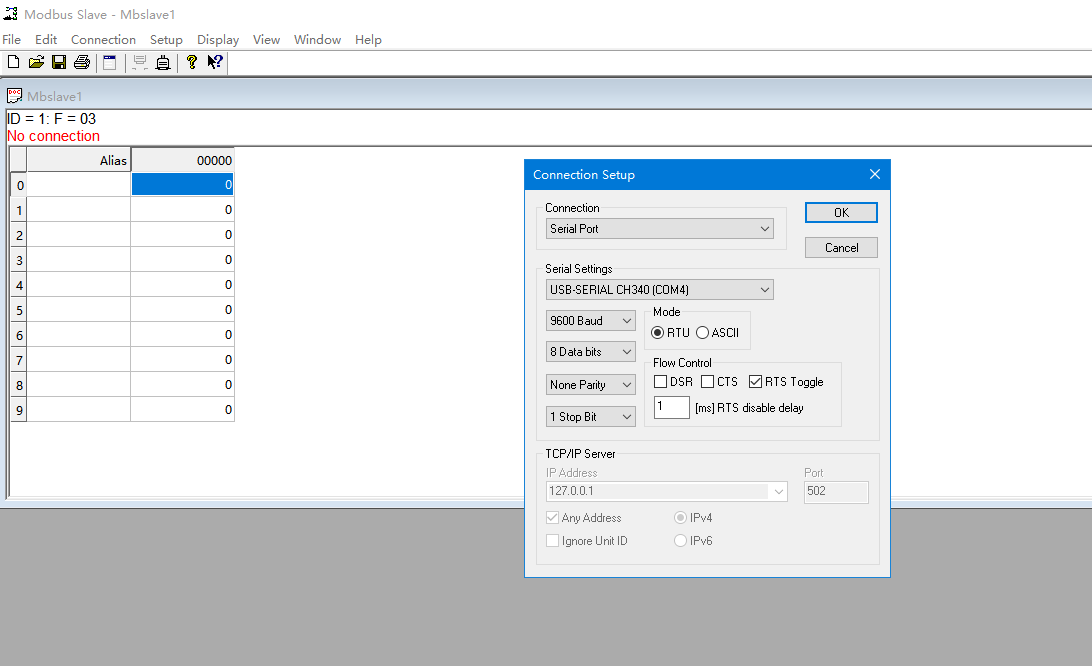

5、打开Modbus Slave调试软件，点击connection（连接）--connect...，选择Serial Port，串口参数和M300设置一致，M300的串口参数可在内置网页--边缘计算--边缘网关--串口管理查看。点击OK。

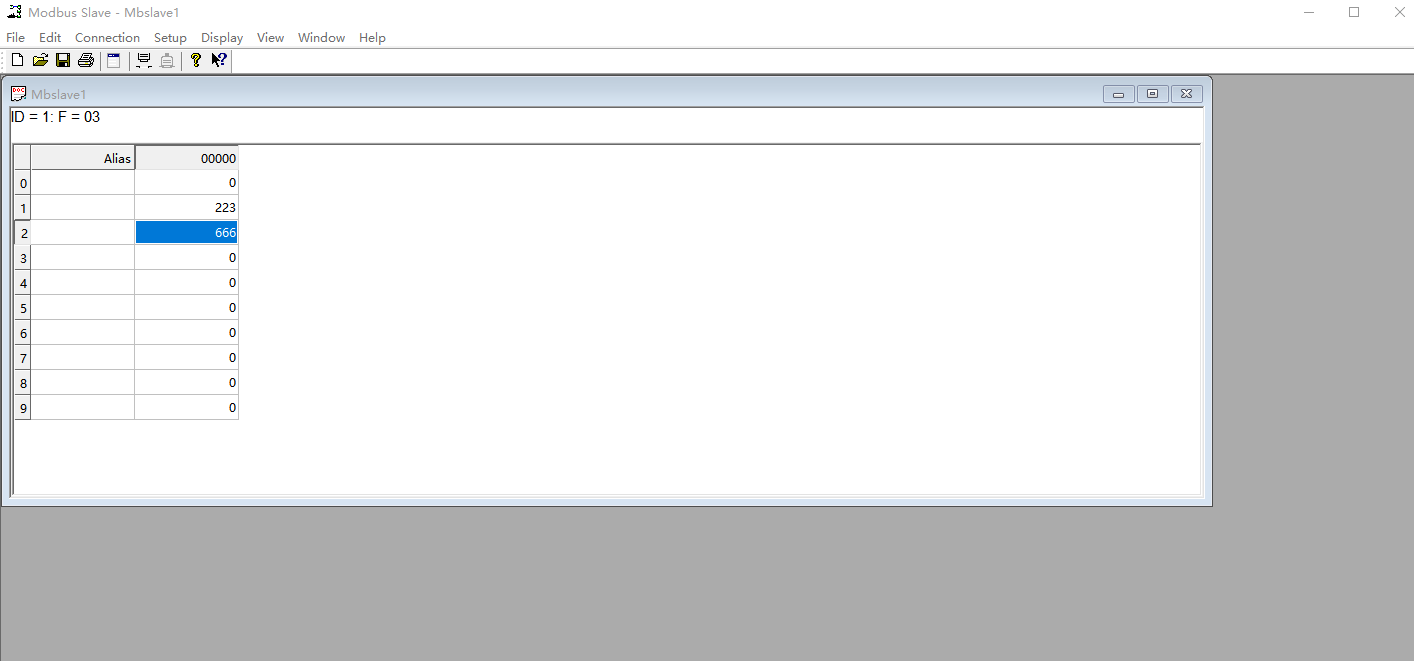

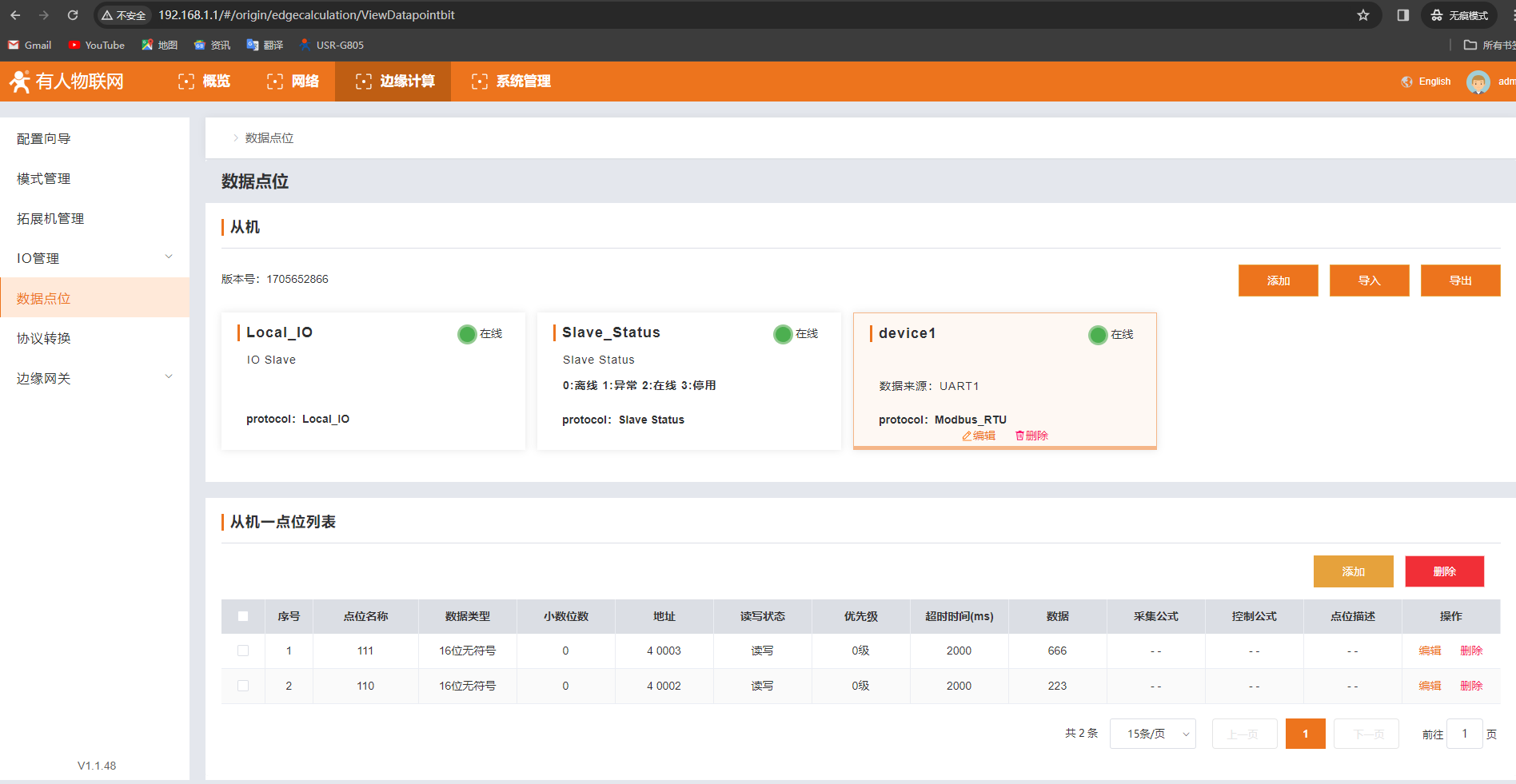

6、给对应的点位赋值，刷新M300的界面，可以看到从机显示在线，点位也能采集到数据。
编写人：鞠思奇 编写日期：2024-02-04
审核人：金志方 审核日期：2024-03-05
订正版本：V1.0 订正内容：初稿
