USR-DR154串口配置连接测试服务器示例

备注：USR-DR154支持有人公司的内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）连接有人公司测试服务器，需要USR-DR154联网。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：https://www.usr.cn/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：https://www.usr.cn/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：https://www.usr.cn/Download/984.html

USR-DR154 设置软件（新）：https://www.usr.cn/Download/826.html

G771-G780s-DR5X2-DR15X MQTT应用案例：https://www.usr.cn/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

二、硬件连接

1、所需物品

USR-DR154 产品 1台

12V端子电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

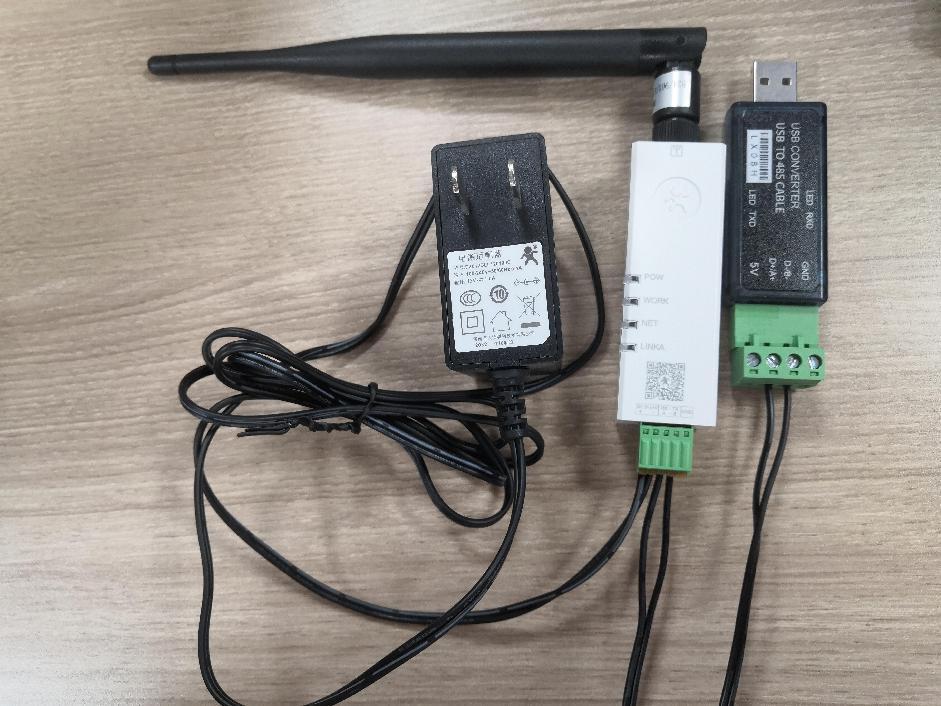

2、硬件连接

有人电源适配器2根线，带一段一段白线色环的是正极，不带白线色环的是负极。

USR-DR154的 +（正极）接电源适配器正极。

USR-DR154的 -（负极）接电源适配器负极。

USR-DR154的A接USB-RS485串口线的A

USR-DR154的B接USB-RS485串口线的B

GND不用接。

USB-RS485串口线USB口接电脑USB口，用于模拟485串口设备，测试USR-DR154的串口。

3、查看端口号

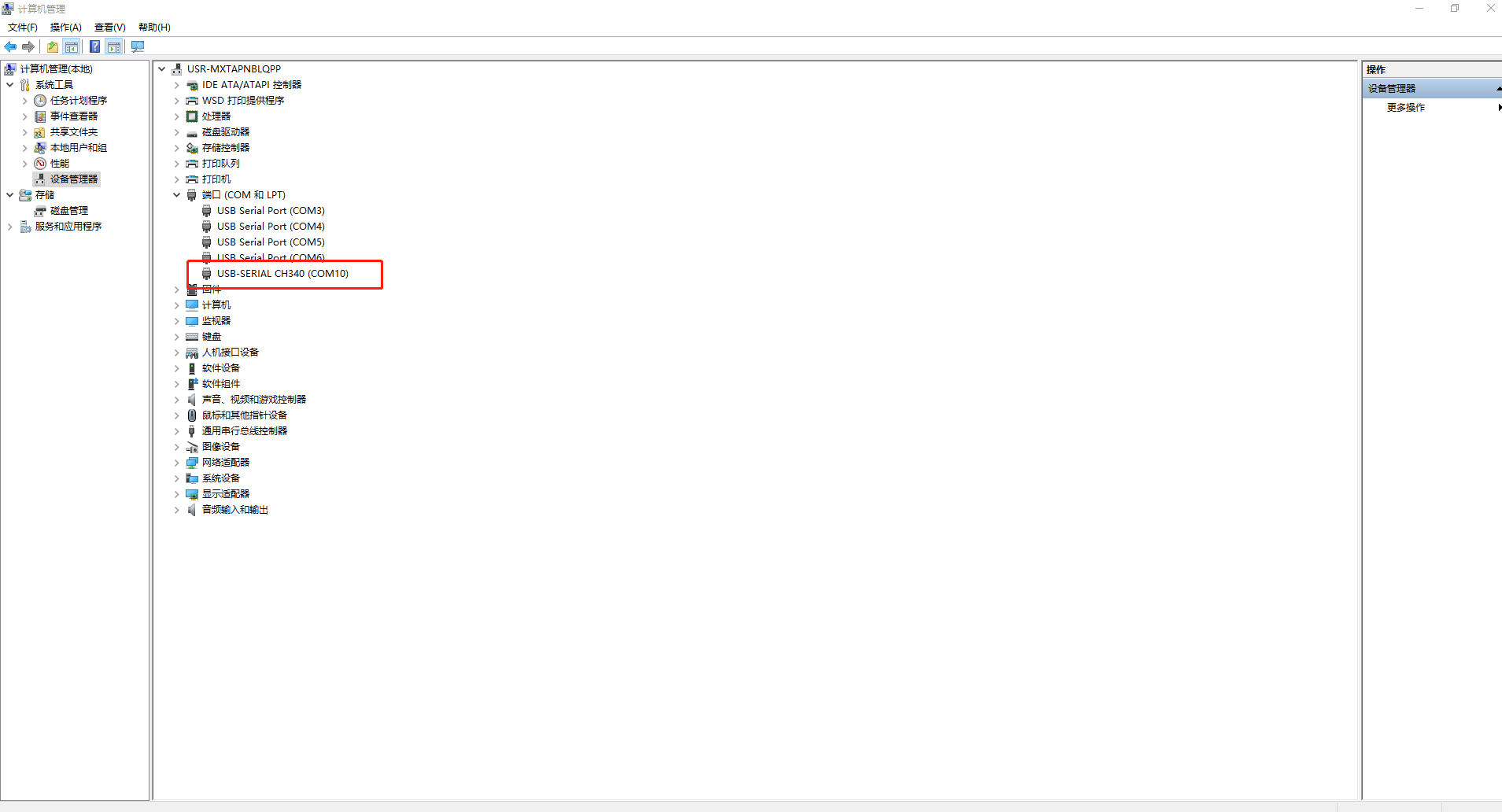

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR154的USB-RS485串口线COM口号，COM10。

三、USR-DR154串口配置

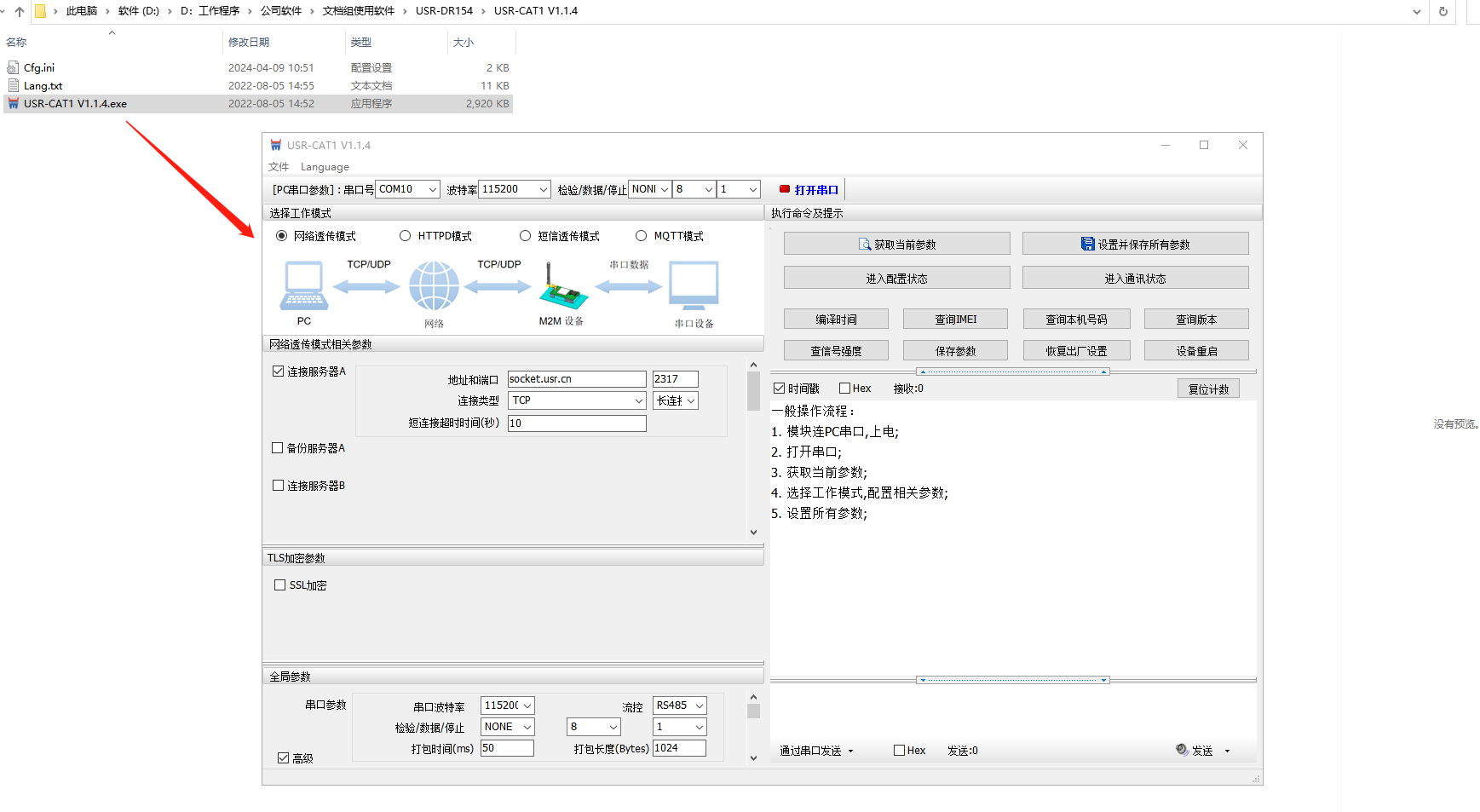

1、打开USR-DR154设置软件USR-CAT1 V1.1.4.exe

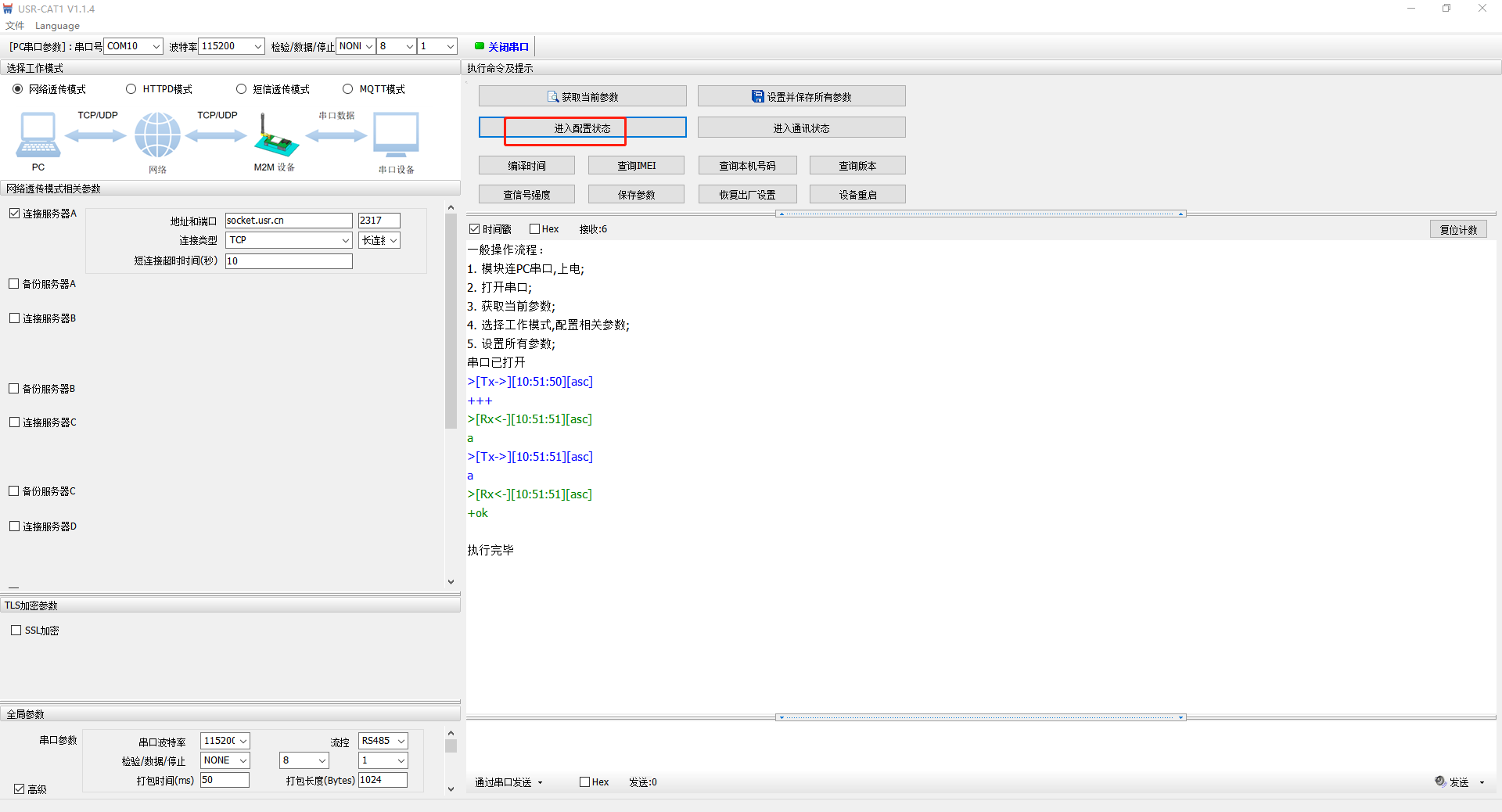

2、打开USB-RS485串口线COM口，设置软件波特率和USR-DR154波特率一致，点击进入配置状态。

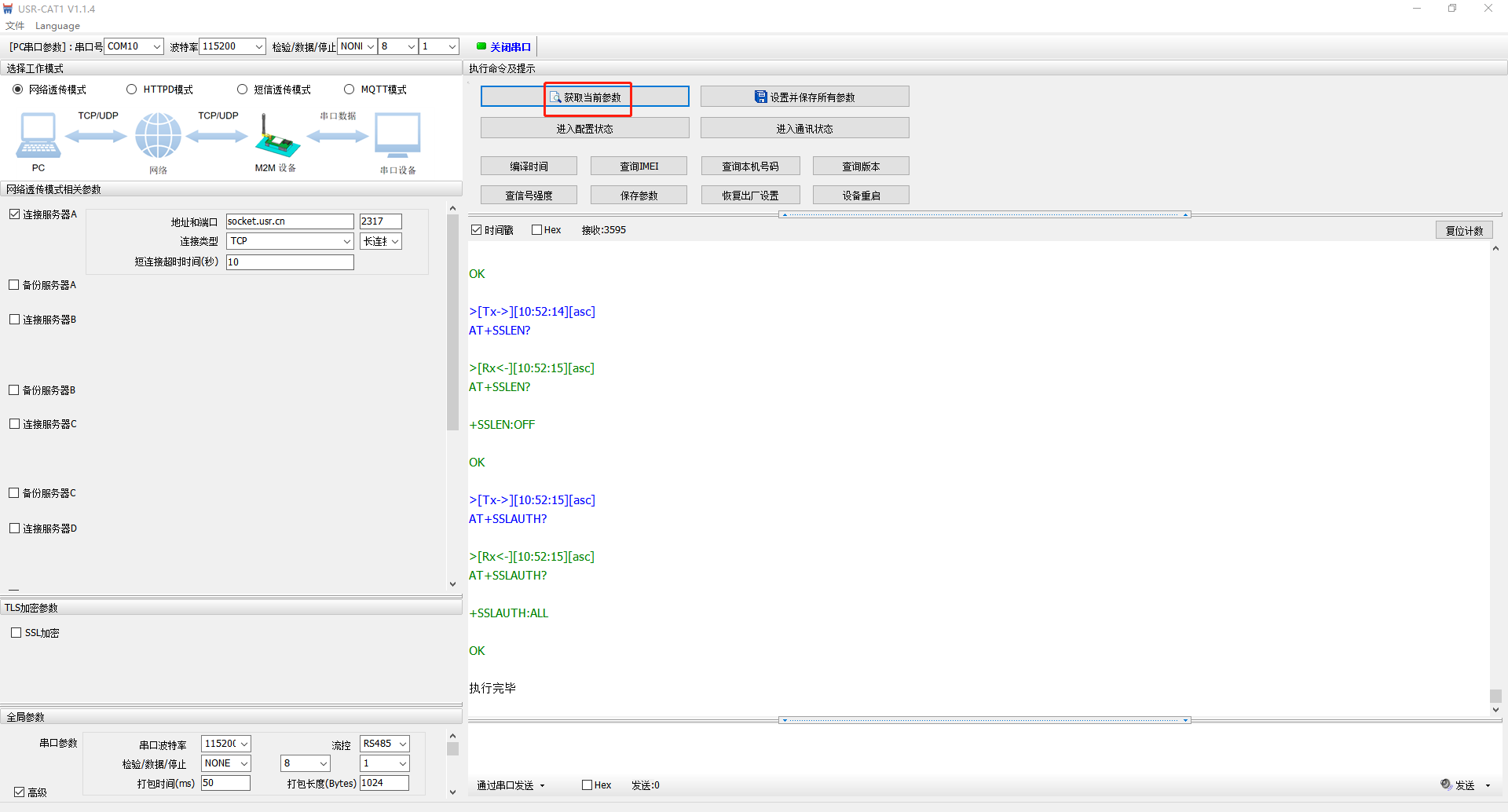

3、点击获取当前参数

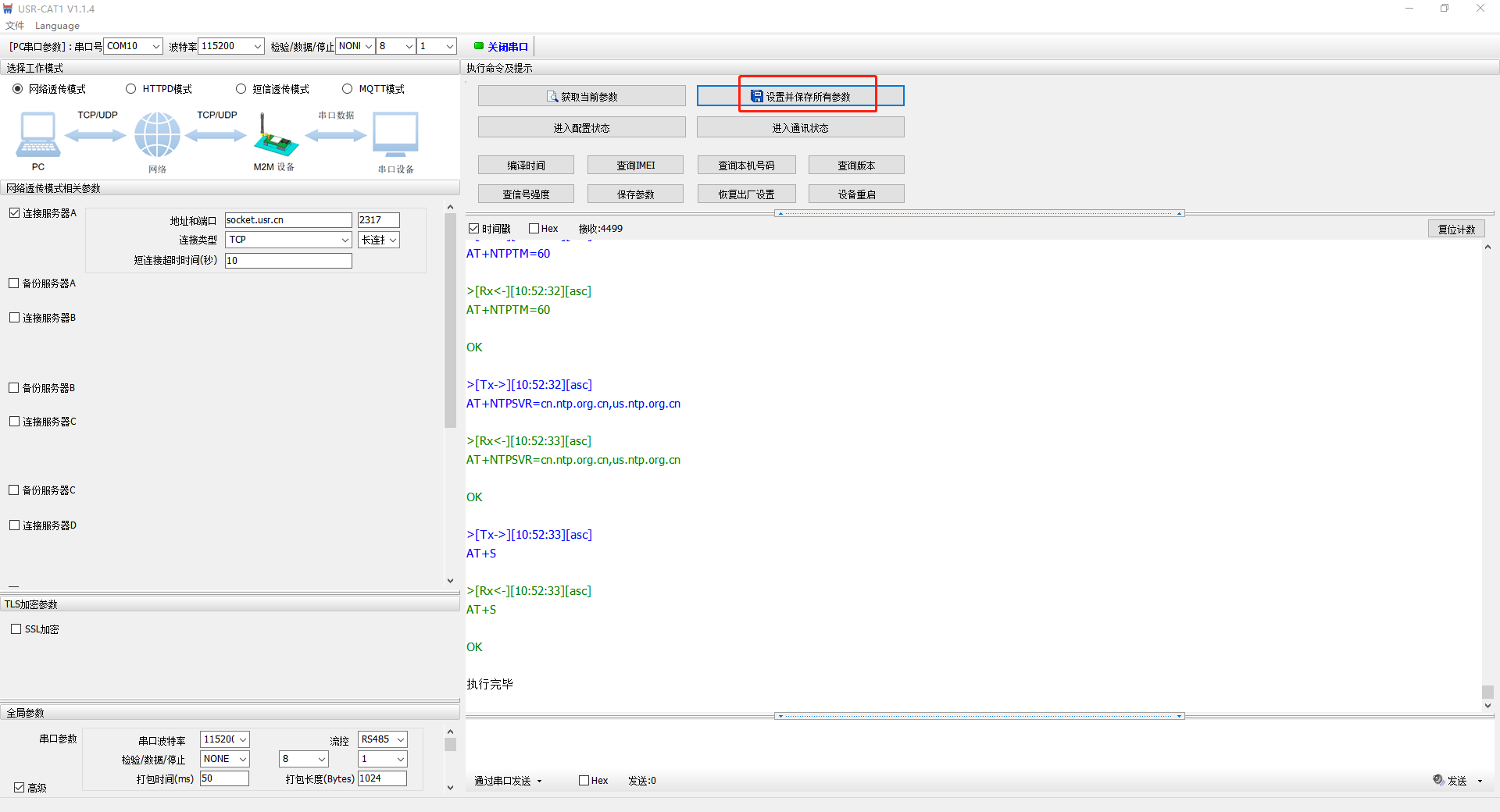

4、勾选连接服务器A，地址设置socket.usr.cn，端口2317，连接类型TCP，长连接。其他参数保持默认，点击设置并保存所有参数。USR-DR154参数保存并重启。

四、功能调试

USR-DR154的485串口接USB-RS485串口线模拟485串口设备。

1、设置软件发送数据测试

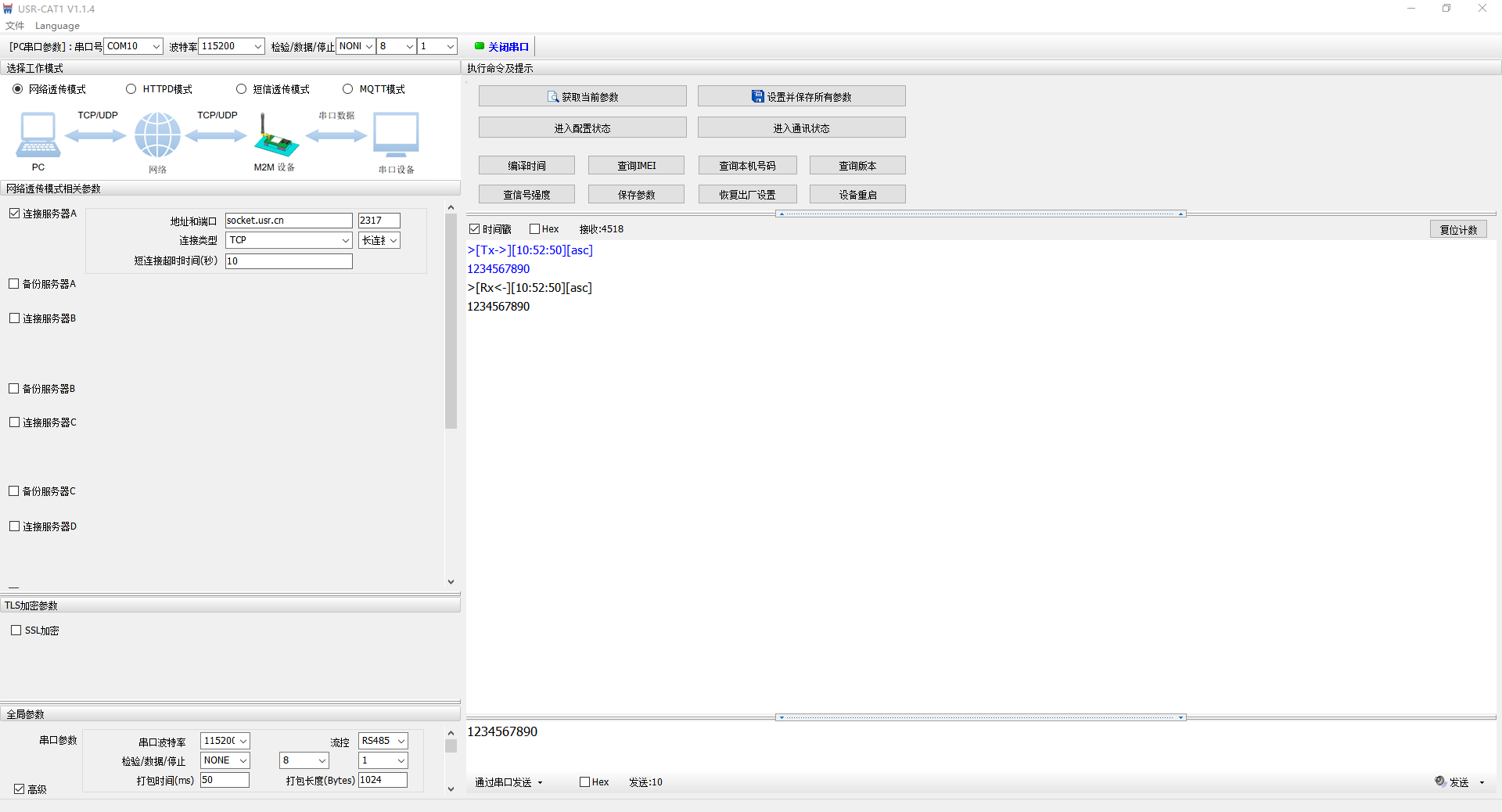

打开串口助手COM10，串口参数和USR-DR154串口参数设置一致，发送1234567890给有人公司的测试服务器，测试服务器收到串口发送的数据，会将数据返回给串口。
