USR-DR154串口配置短信AT指令使用示例
备注：USR-DR154支持有人公司的内置SIM卡联网。内置卡不能发送短信，测试短信透传功能，需要插入可以发送短信的手机卡。
一、资料下载
USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：https://www.usr.cn/Download/982.html
USR-G771-G780s-DR5X2-DR15X规格书：https://www.usr.cn/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集：https://www.usr.cn/Download/984.html
USR-DR154 设置软件（新）：https://www.usr.cn/Download/826.html
G771-G780s-DR5X2-DR15X MQTT应用案例：https://www.usr.cn/Download/1188.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR154 产品 1台
12V端子电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台

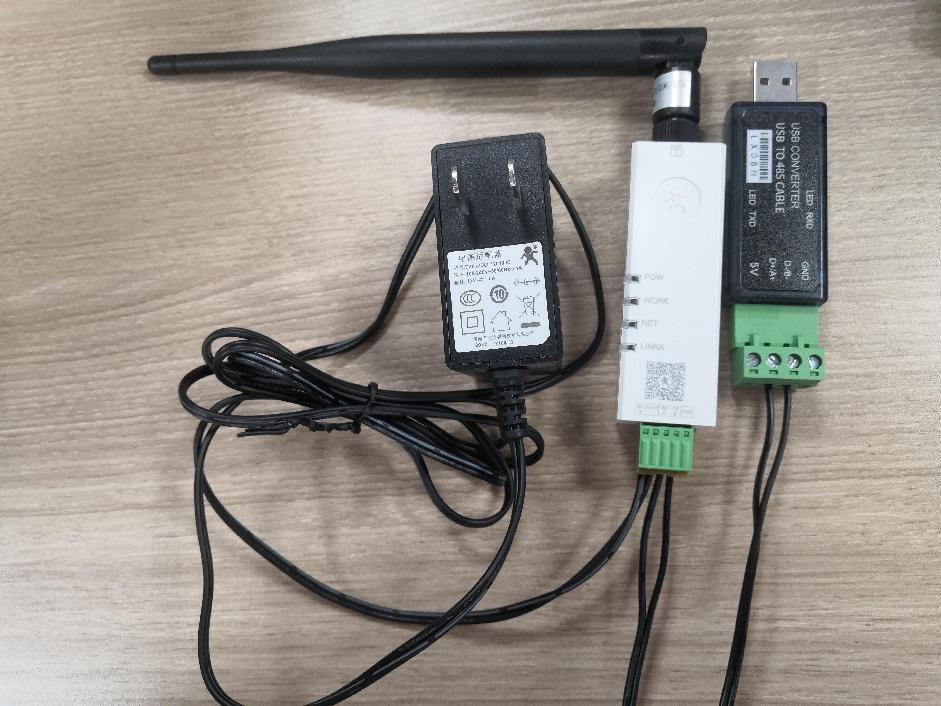

2、硬件连接
有人电源适配器2根线，带一段一段白线色环的是正极，不带白线色环的是负极。
USR-DR154的 +（正极）接电源适配器正极。
USR-DR154的 -（负极）接电源适配器负极。
USR-DR154的A接USB-RS485串口线的A
USR-DR154的B接USB-RS485串口线的B
GND不用接。
USB-RS485串口线USB口接电脑USB口，用于模拟485串口设备，测试USR-DR154的串口。
3、查看端口号

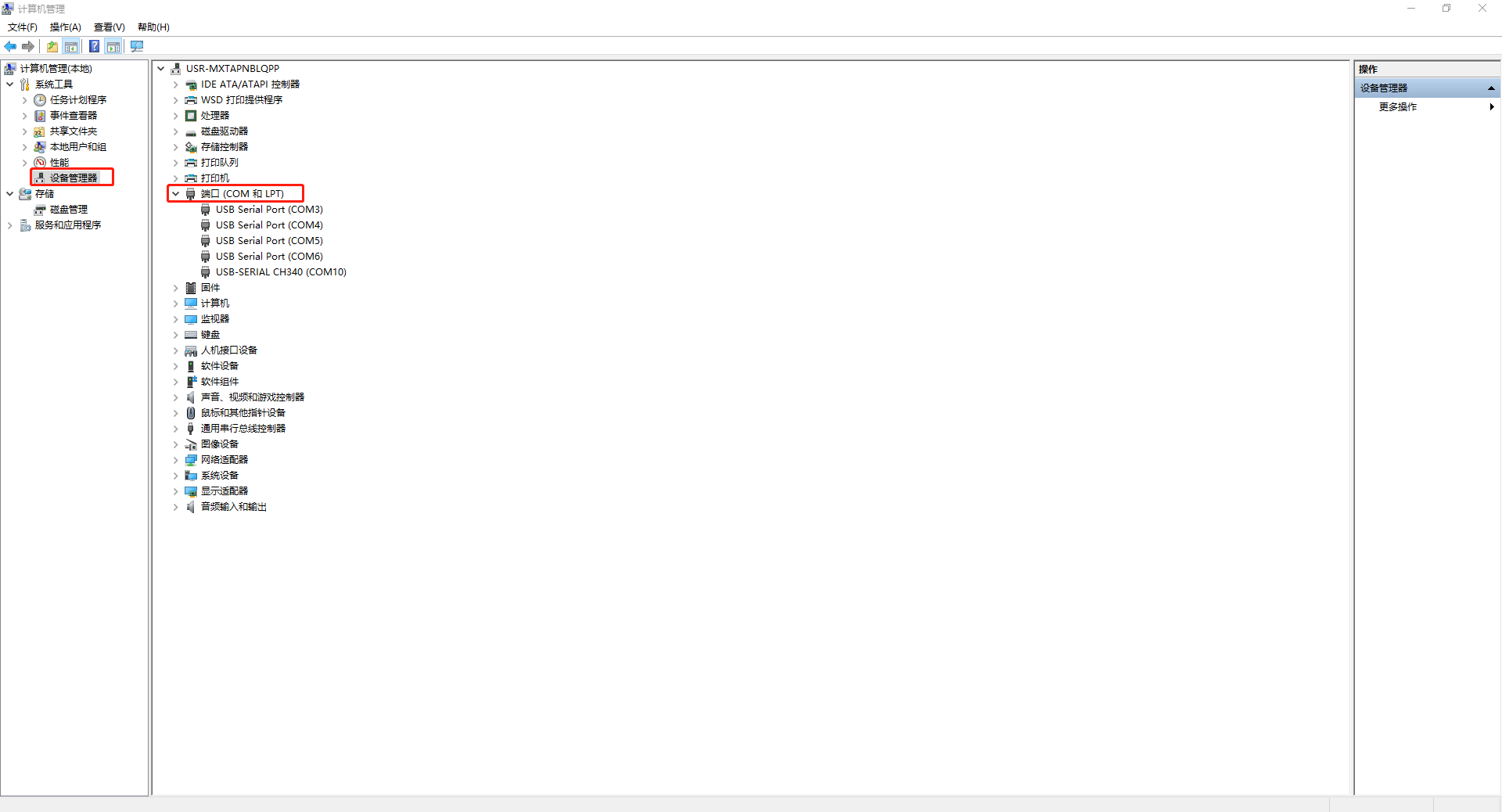

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR154的USB-RS485串口线COM口号，COM10。
三、USR-DR154串口配置

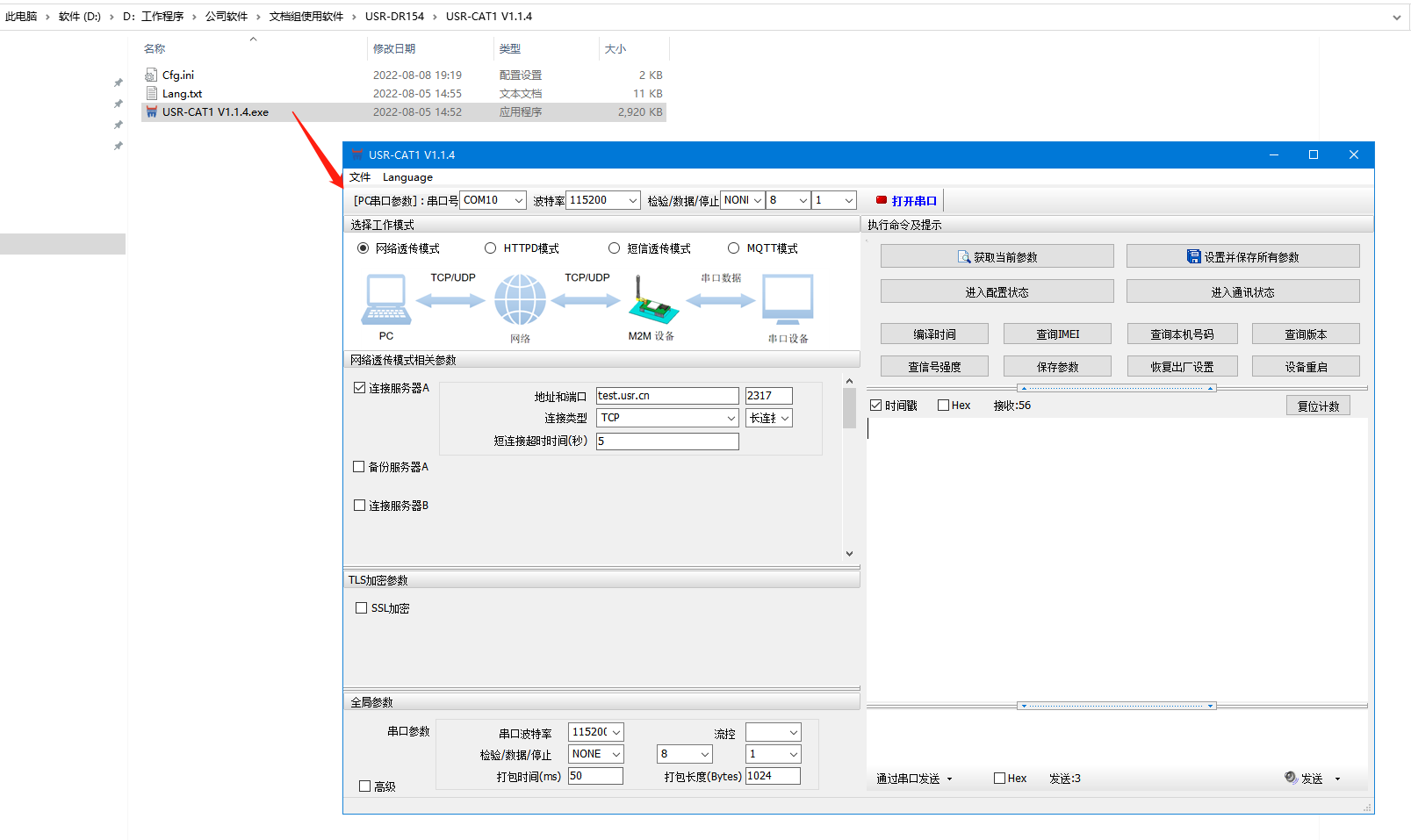

1、打开USR-DR154设置软件USR-CAT1 V1.1.4.exe

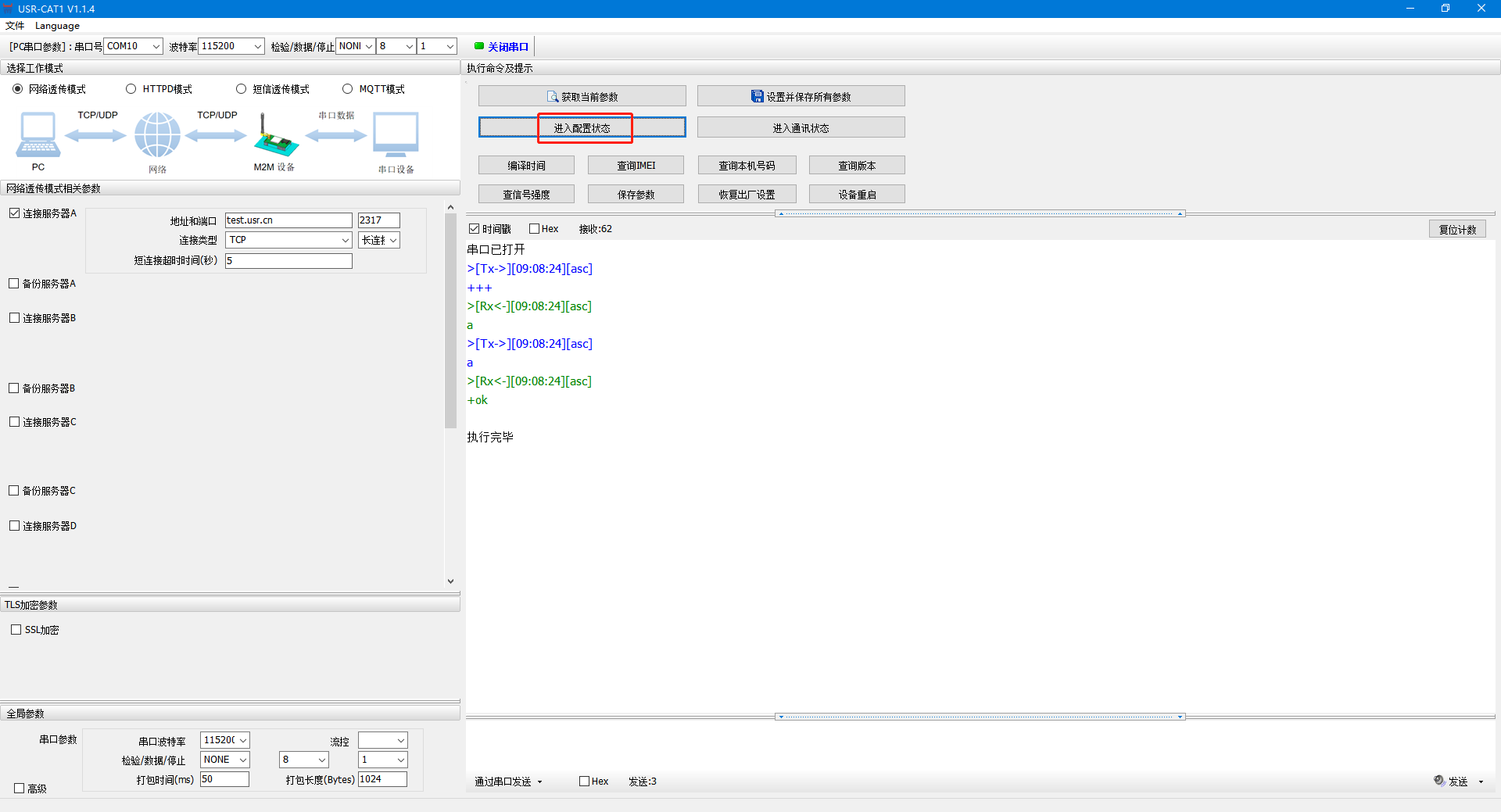

2、打开USB-RS485串口线COM口，设置软件波特率和USR-DR154波特率一致，点击进入配置状态。

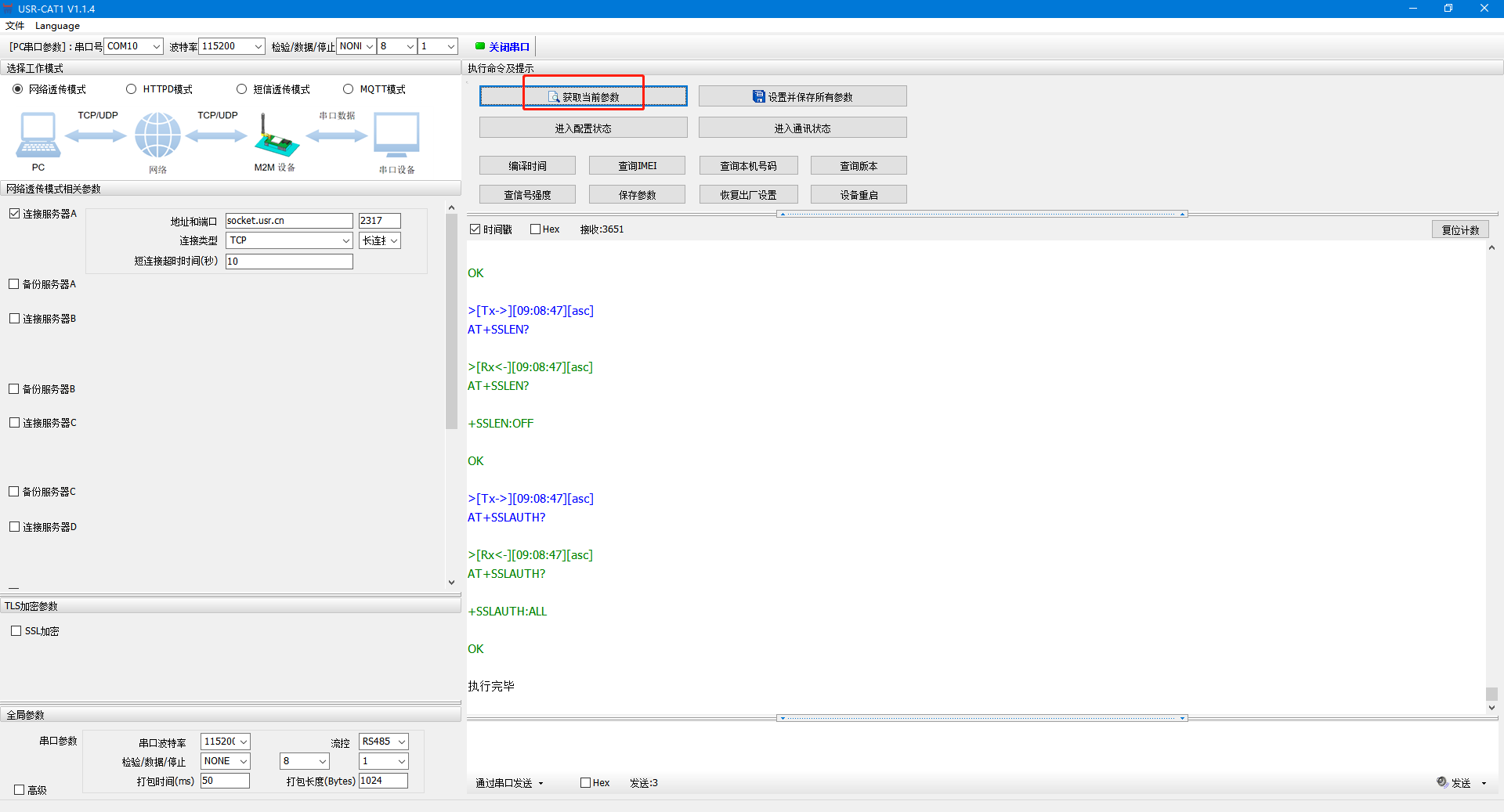

3、点击获取当前参数

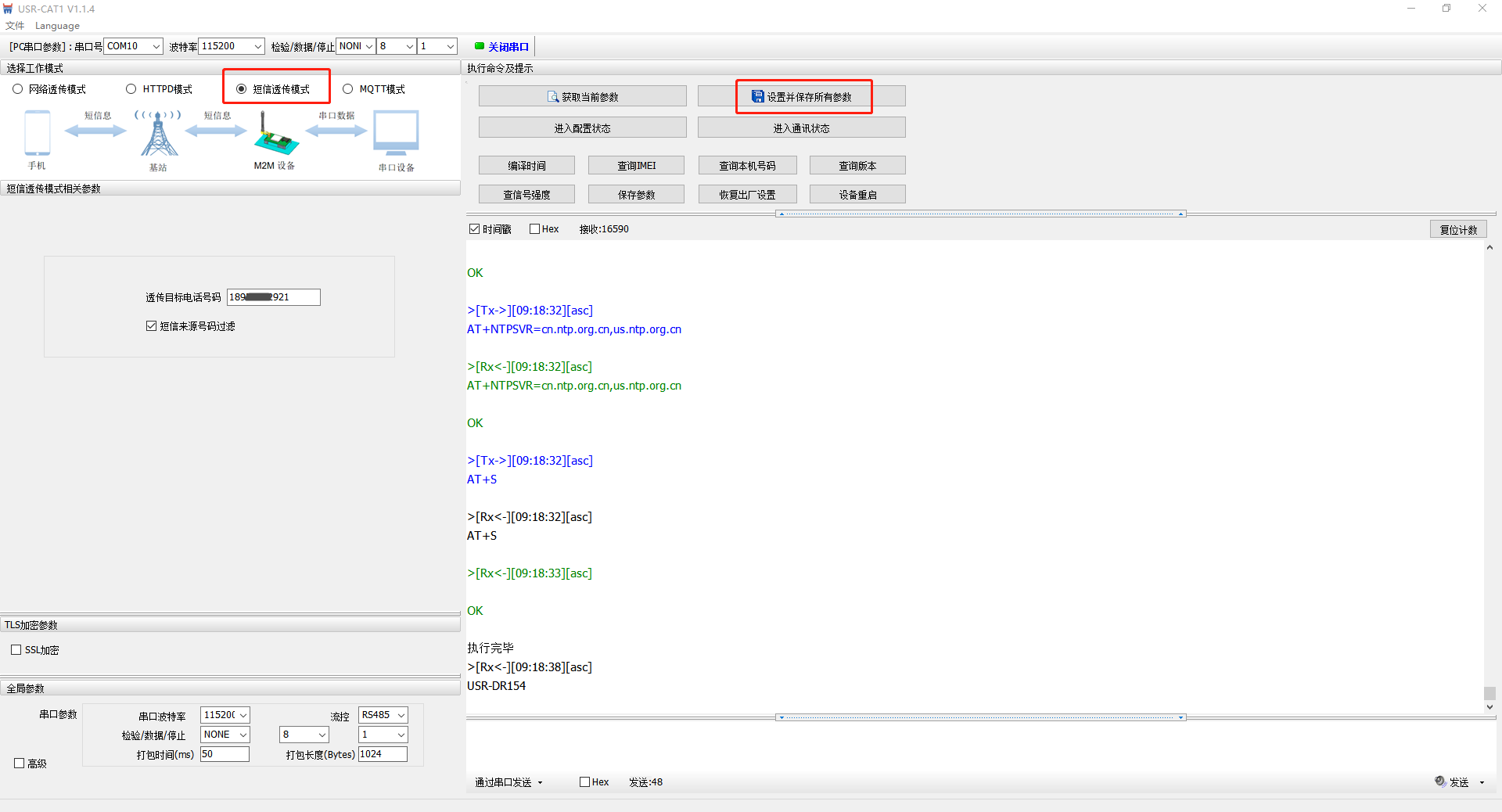

4、勾选短信透传模式，输入透传目标电话号码，点击设置并保存所有参数。USR-DR154参数保存并重启。
四、功能调试
以查询 SocketA 参数为例，发送 AT 指令。注：此处 AT 指令中的回车符和换行符分别用[0D]和[0A]表示，实际使用中请输入正确的字符。

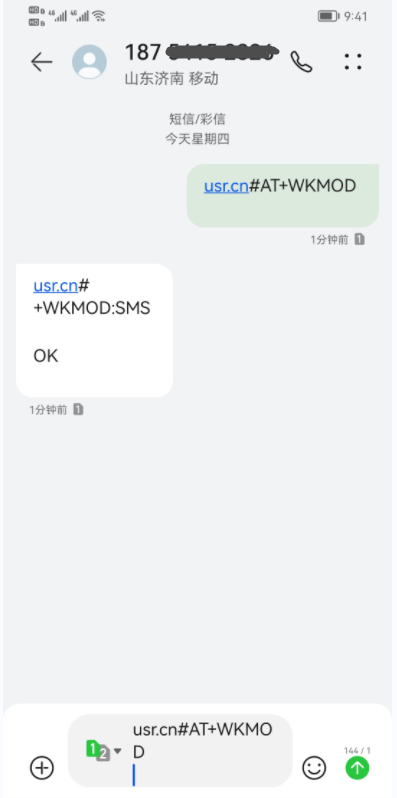

以查工作模式为例，发送 AT 指令，从手机端向模块发送usr.cn#AT+WKMOD（注意该字符串最后有一个回车符），模块接收后， 会返回响应信息如下图：
