USR-DR154串口配置连接远程服务器示例
备注:USR-DR154支持有人公司的内置SIM卡联网。也可以单独插外置卡(可以上网的物联卡、手机卡)连接远程服务器,需要USR-DR154联网。
一、资料下载
USR-G771-G780s-DR5X2-DR15X说明书 (完整版):https://www.usr.cn/Download/982.html
USR-G771-G780s-DR5X2-DR15X规格书:https://www.usr.cn/Download/983.html
USR-G771-G780s-DR5X2-DR15X的AT指令集:https://www.usr.cn/Download/984.html
USR-DR154 设置软件(新):https://www.usr.cn/Download/826.html
G771-G780s-DR5X2-DR15X MQTT应用案例:https://www.usr.cn/Download/1188.html
【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-DR154 产品 1台
12V端子电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台

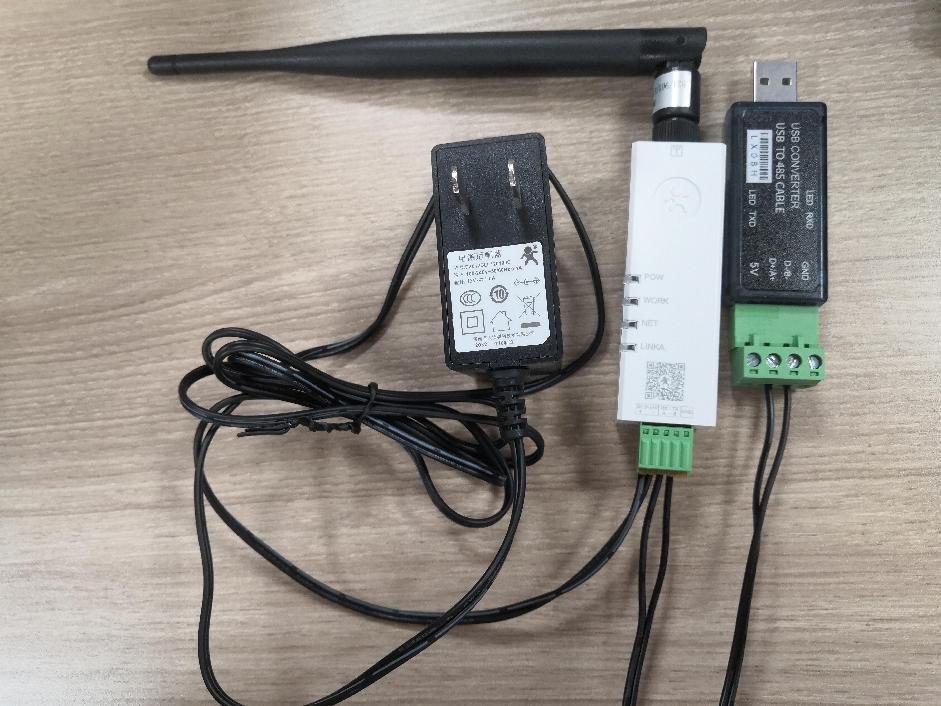

2、硬件连接
有人电源适配器2根线,带一段一段白线色环的是正极,不带白线色环的是负极。
USR-DR154的 +(正极)接电源适配器正极。
USR-DR154的 -(负极)接电源适配器负极。
USR-DR154的A接USB-RS485串口线的A
USR-DR154的B接USB-RS485串口线的B
GND不用接。
USB-RS485串口线USB口接电脑USB口,用于模拟485串口设备,测试USR-DR154的串口。
3、查看端口号

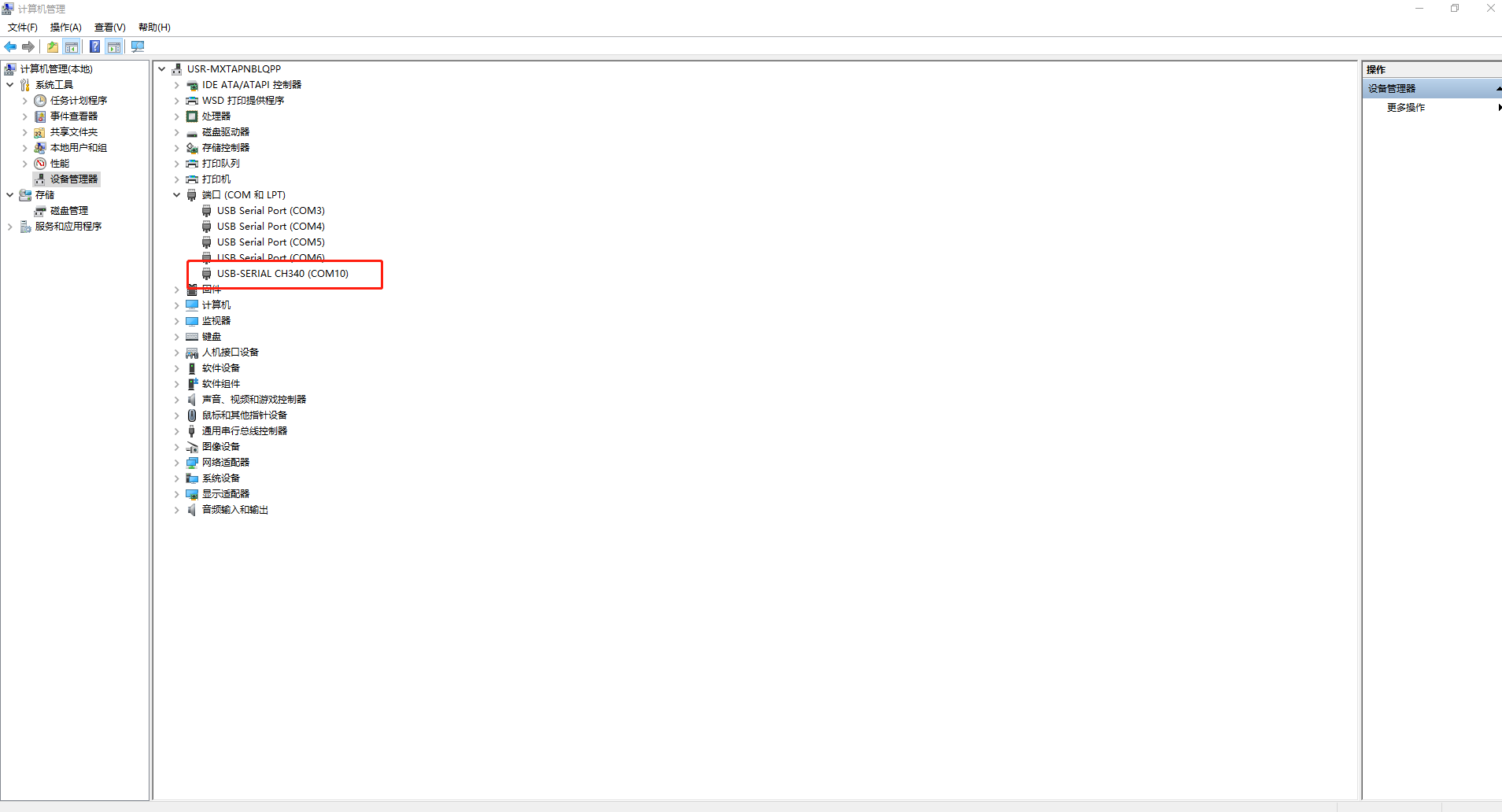

电脑鼠标点击计算机管理,右击,点开设备管理器,点击端口,查看接USR-DR154的USB-RS485串口线COM口号,COM10。
三、USR-DR154串口配置

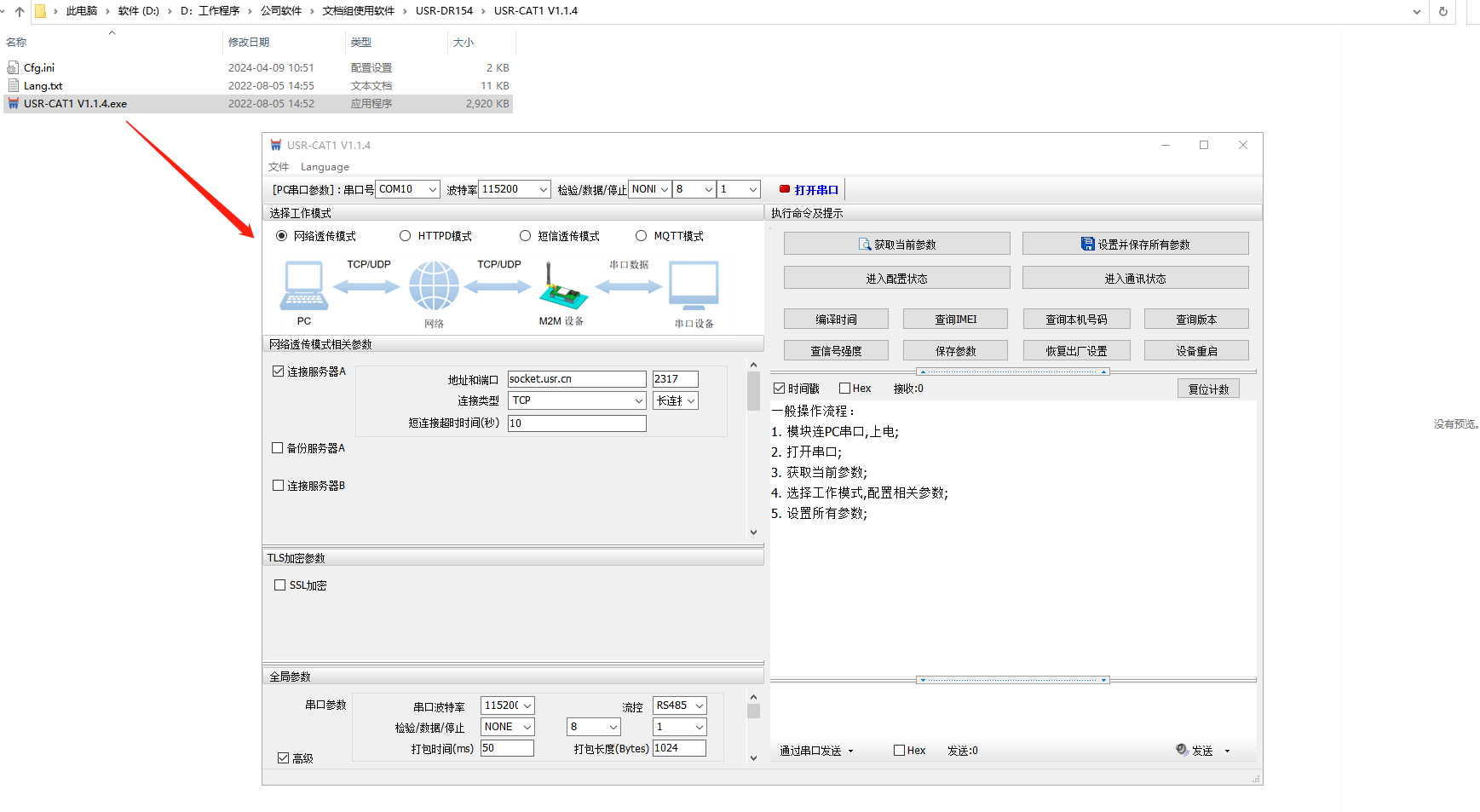

1、打开USR-DR154设置软件USR-CAT1 V1.1.4.exe

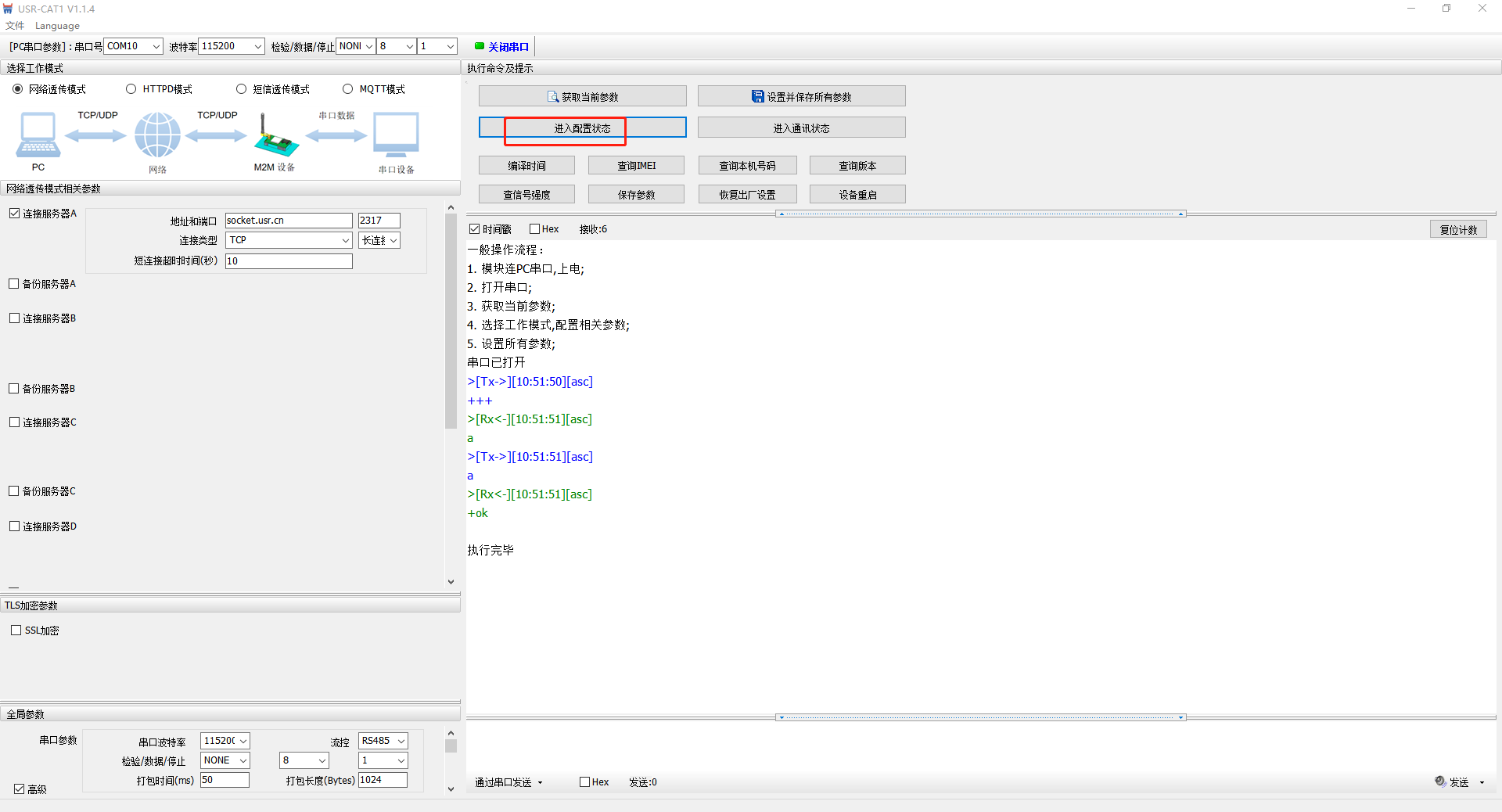

2、打开USB-RS485串口线COM口,设置软件波特率和USR-DR154波特率一致,点击进入配置状态。

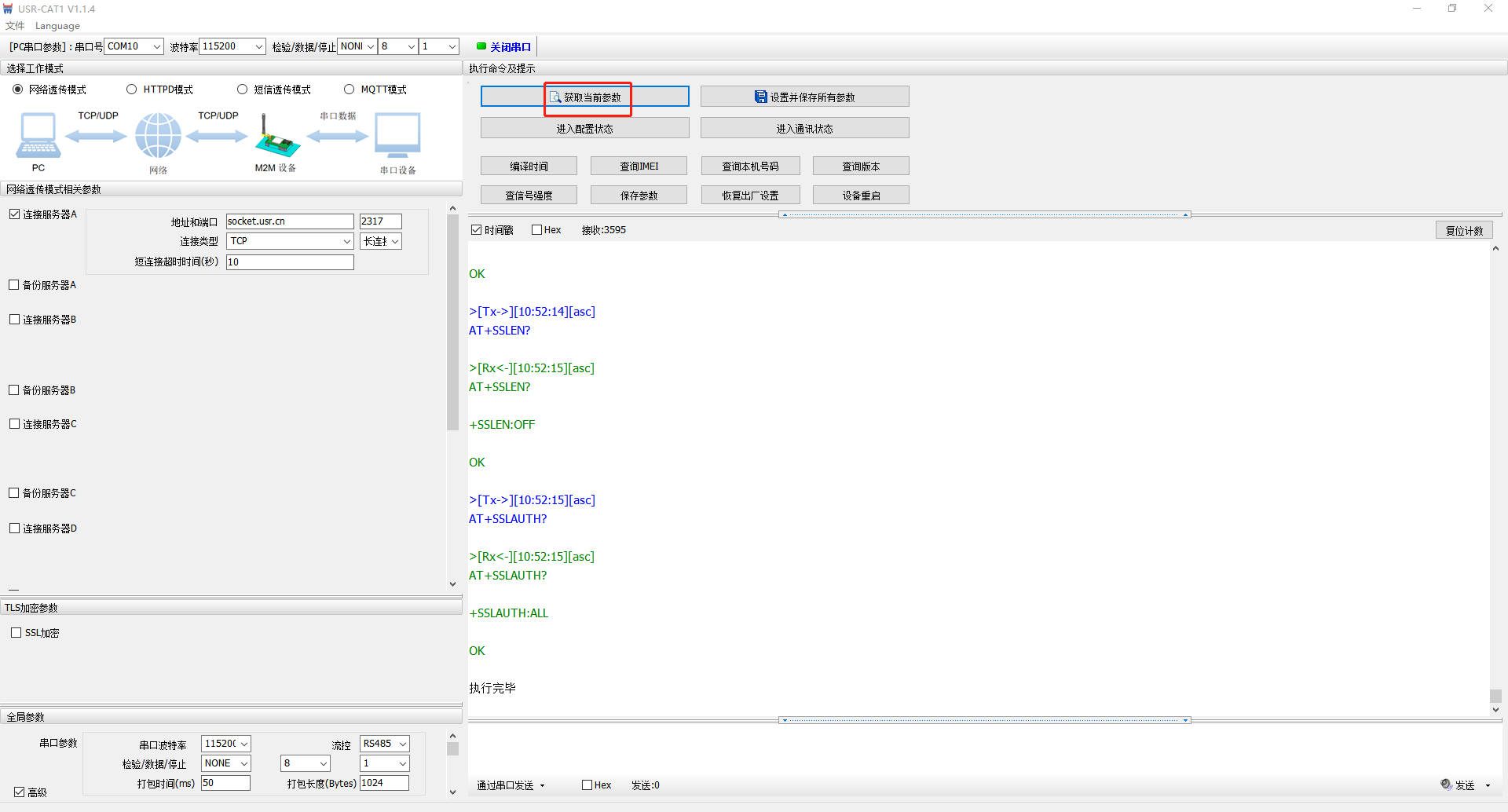

3、点击获取当前参数

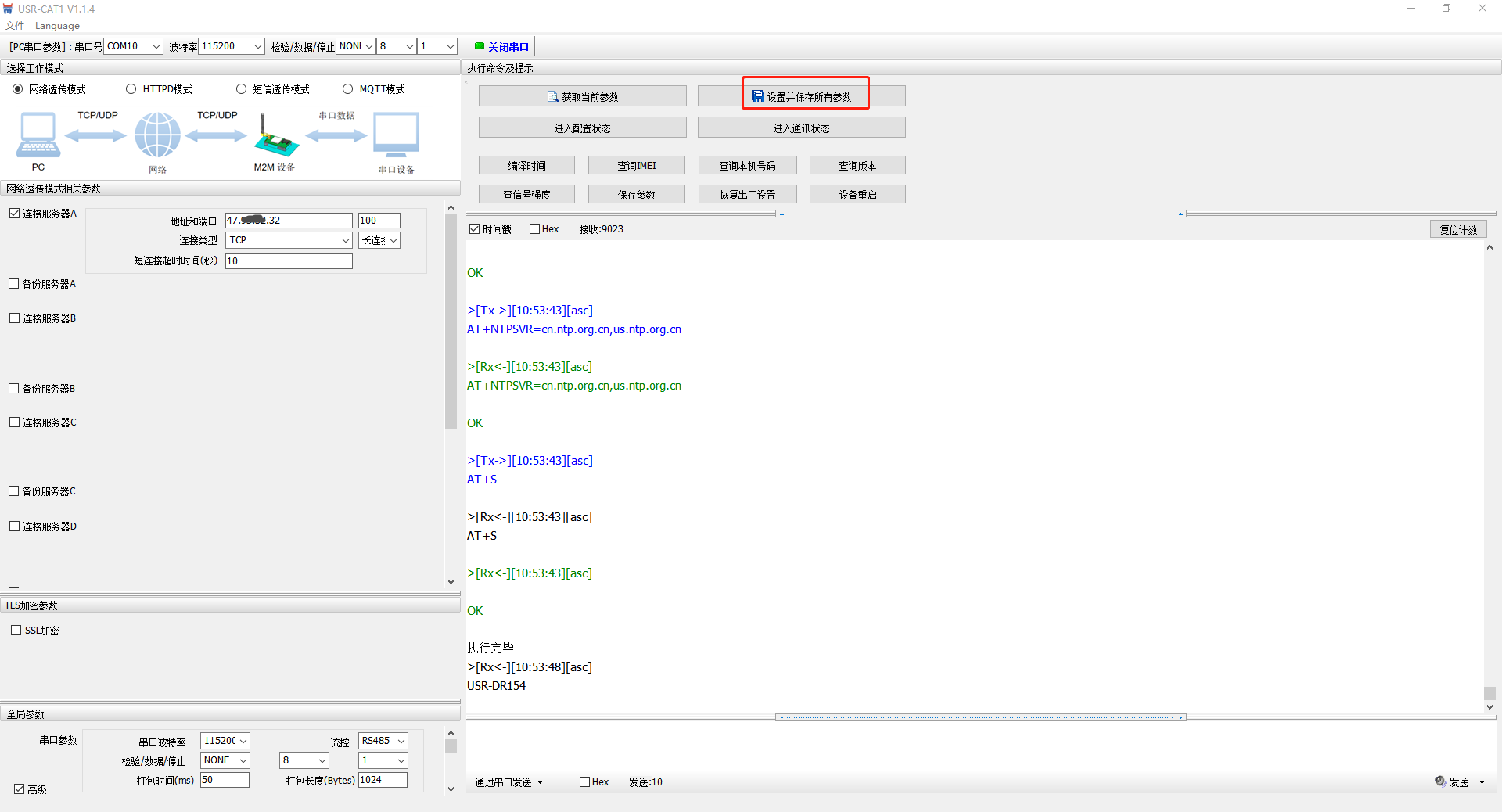

4、勾选连接服务器A,地址设置远程服务器IP,端口100,连接类型TCP,长连接。其他参数保持默认,点击设置并保存所有参数。USR-DR154参数保存并重启。
四、功能调试

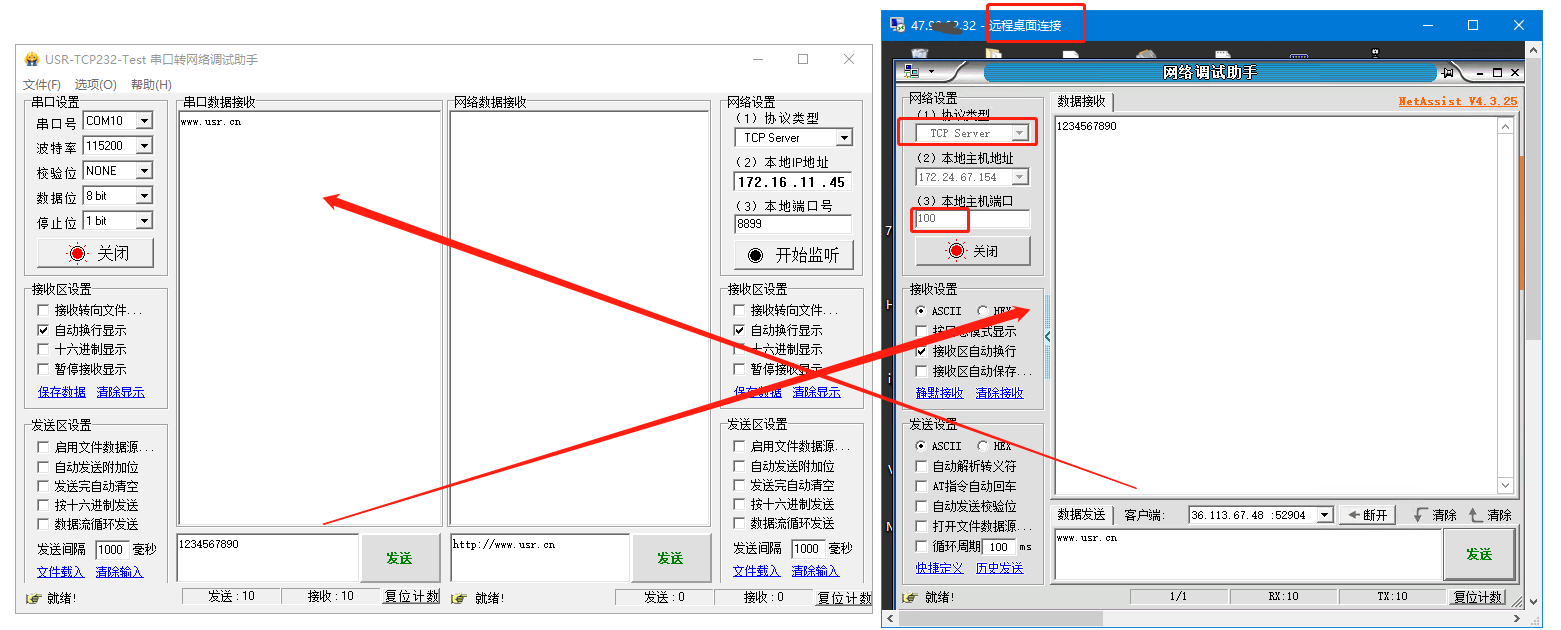

1、USR-DR154的485串口接USB-RS485串口线模拟485串口设备,打开串口助手COM10,串口参数和USR-DR154串口参数设置一致。
2、登陆远程桌面连接,打开一个网络助手,协议类型TCP server,服务器IP,本地端口100和DR154一样,点击连接。
3、USR-DR154串口发送数据1234567890到远程服务器,远程服务器发送数据www.usr.cn到串口,可以实现串口和网络之间的数据双向通讯。
编写人:金志方 编写日期:2024-04-09
审核人:金志方 审核日期:2024-04-09
订正版本:V1.0 订正内容:初稿
