USR-TCP232-T0网络设置协议示例
一、资料下载
USR-TCP232-T0 说明书下载链接：https://www.usr.cn/Download/1191.html
USR-TCP232-T0 规格书官网下载链接：https://www.usr.cn/Download/1262.html
USR-TCP232-T0 AT指令集官网下载链接：https://www.usr.cn/Download/1375.html
USR-TCP232-T0 设置软件官网下载链接：https://www.usr.cn/Download/257.html
网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html
二、硬件连接
1、所需物品
USR-TCP232-T0 产品 1台
超五类网线 1根
笔记本电脑 1台
2、硬件连接

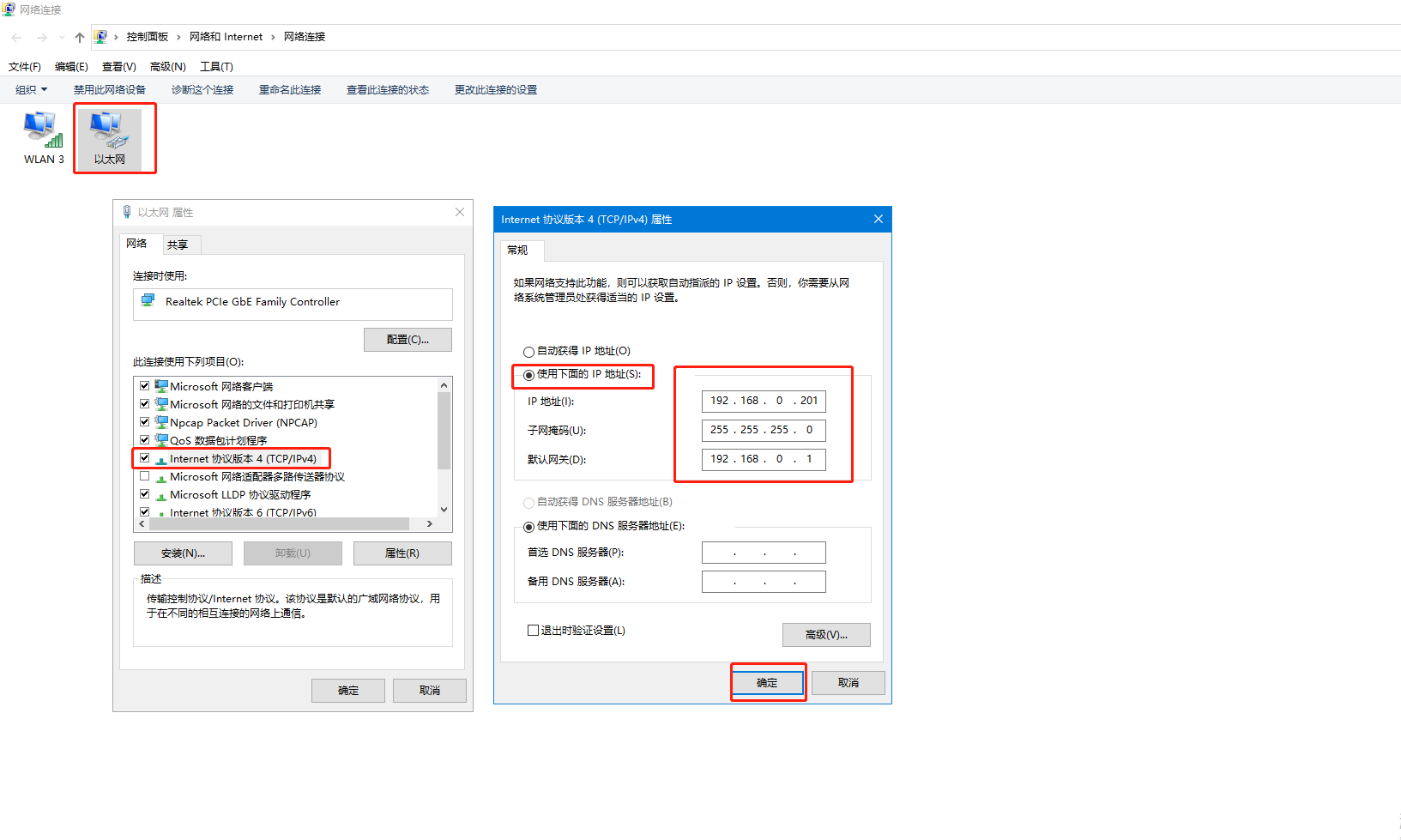

USR-TCP232-T0 网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网，然后产品接3.3V直流稳压电源上电。
电脑关闭防火墙，禁用其他网卡。
电脑提前下载打开M0设置软件和网络调试助手。
三、USR-TCP232-T0用M0读取参数
1、局域网搜索USR-TCP232-T0 IP

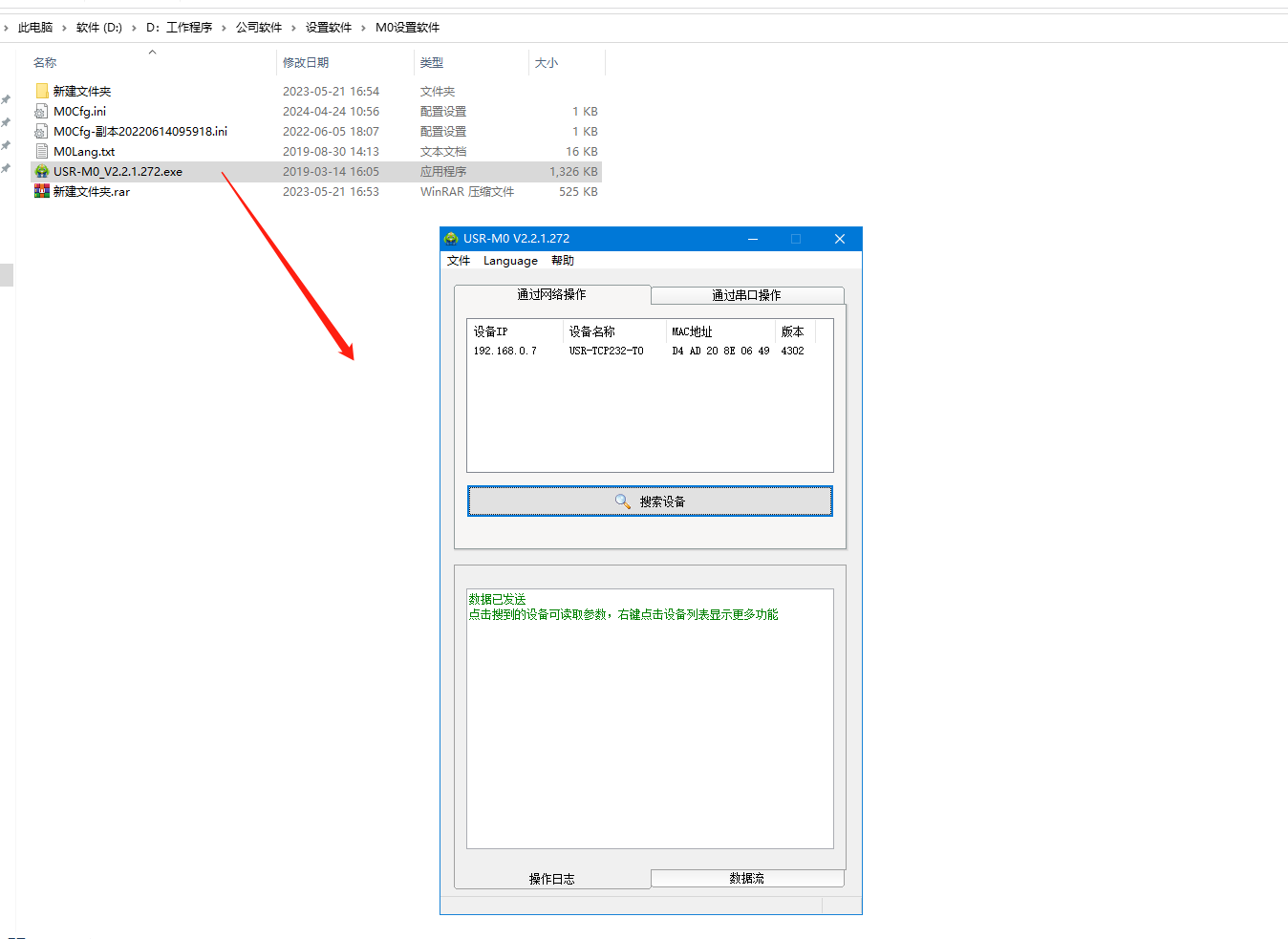

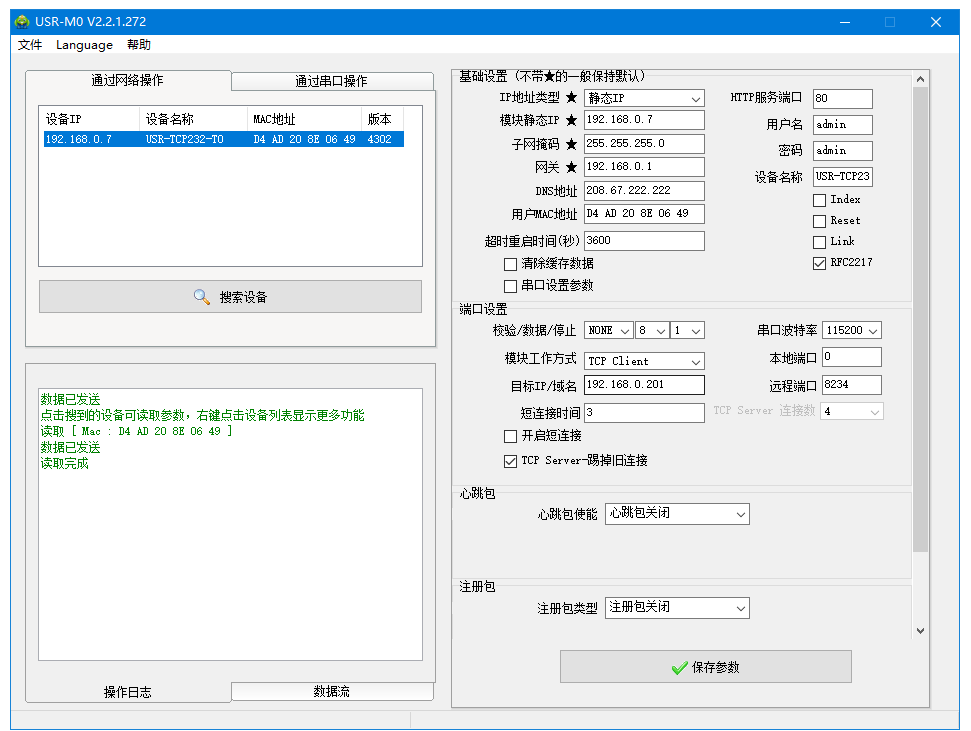

USR-TCP232-T0和电脑网线直连，打开M0软件，搜到USR-TCP232-T0的IP。
2、查看数据流
M0设置软件，点击数据流，可以看到网络设置协议的命令，参考说明书查看具体命令内容。

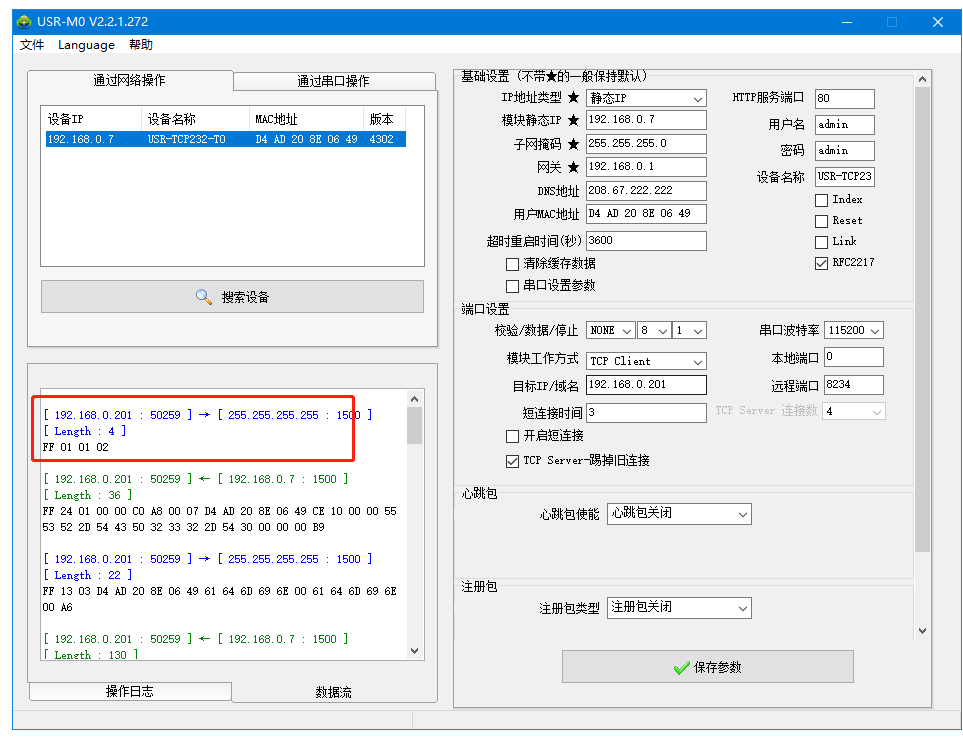

搜索指令
搜索命令固定为：FF 01 01 02

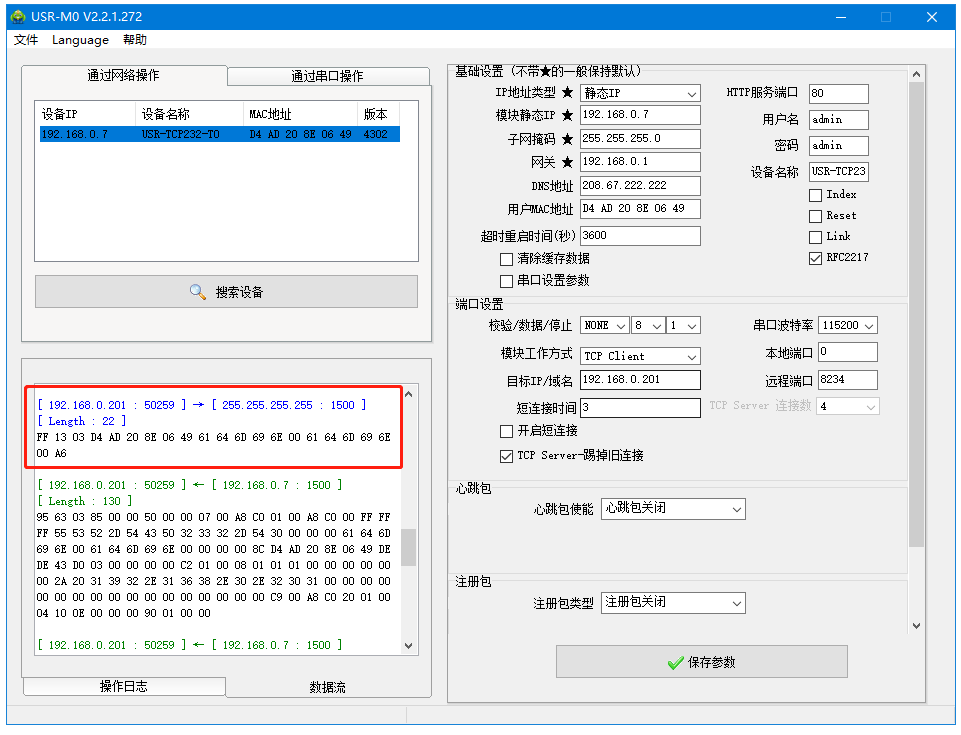

读取配置指令：
FF 13 03 D4 AD 20 8E 06 49 61 64 6D 69 6E 00 61 64 6D 69 6E 00 A6
四、网络设置协议读取参数

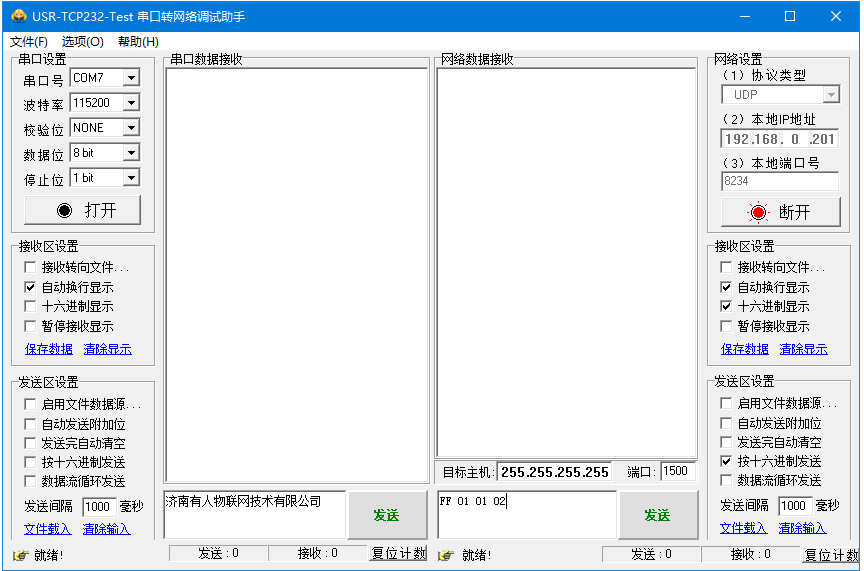

1、打开网络助手，协议UDP，本地IP地址填电脑的IP，本地端口8234，目标主机填255.255.255.255，端口1500，点击连接。
（1）网络端勾选按十六进制发送，输入搜索指令，FF 01 01 02

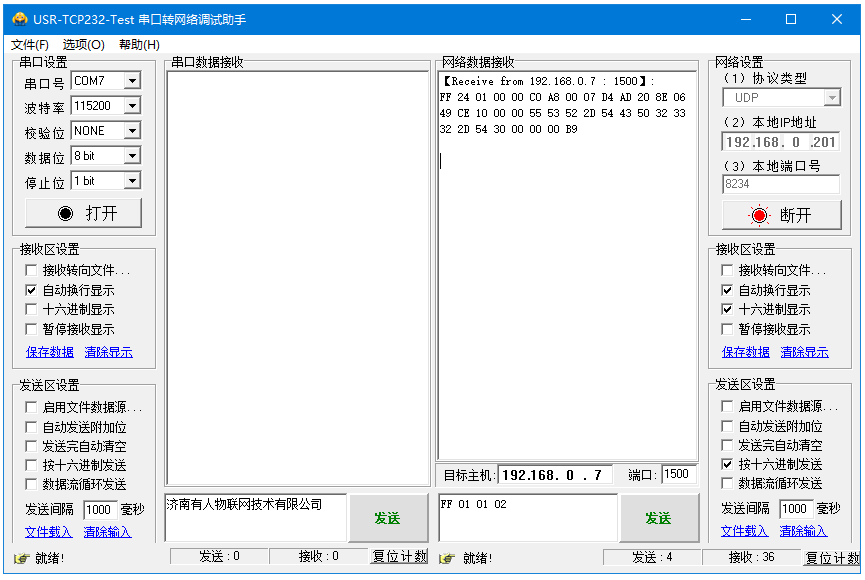

返回结果中包含USR-TCP232-T0的设备IP（高位在前）、设备MAC（高位在前）、固件版本号、设备名称。
（2）网络端勾选按十六进制发送，输入读取配置指令
FF 13 03 D4 AD 20 8E 06 49 61 64 6D 69 6E 00 61 64 6D 69 6E 00 A6

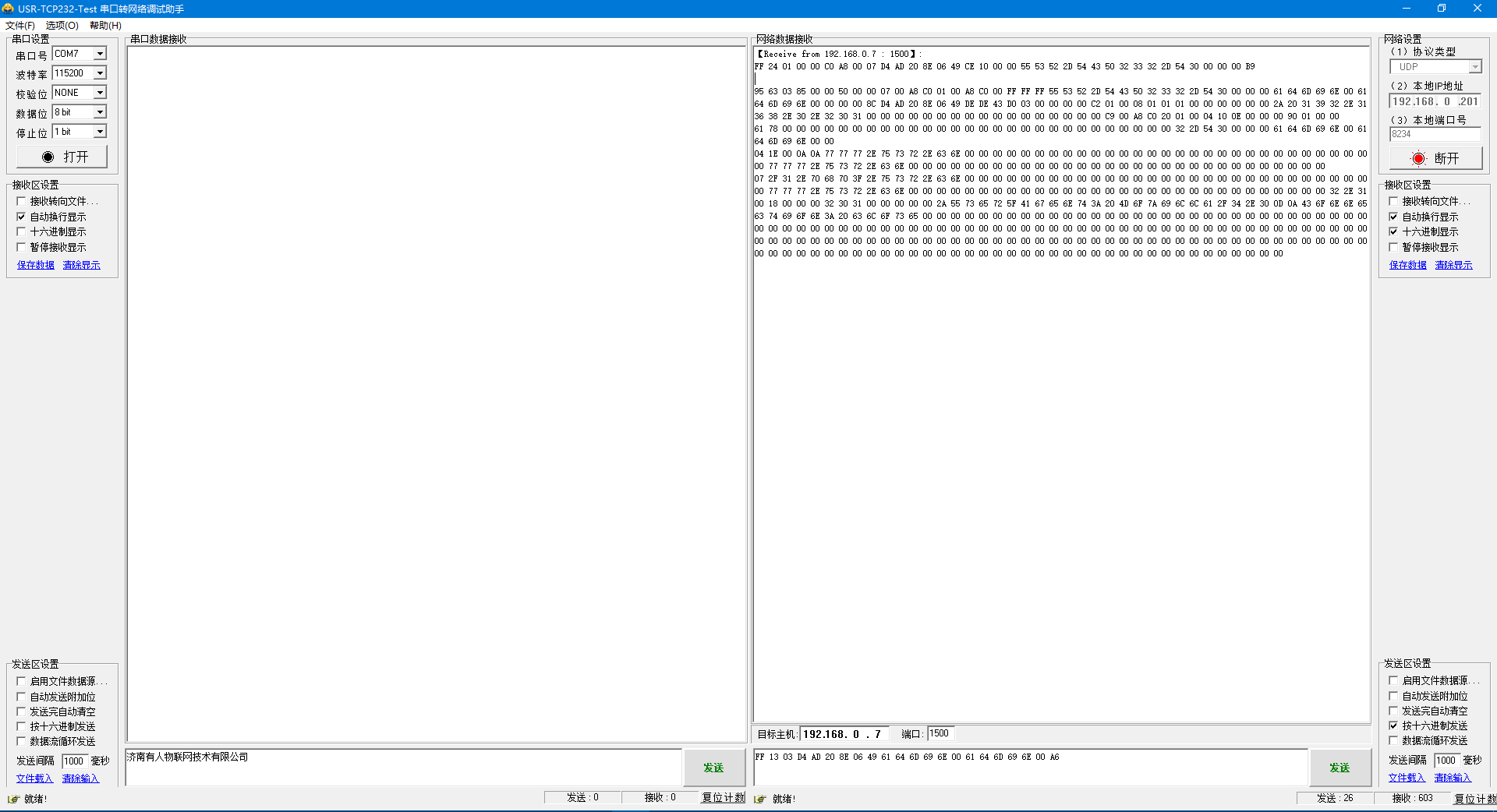

返回结果：返回的是串口服务器的所有参数，一共是 576 字节，不带校验，没有协议，直接返回参数。
读取方式参考“基础参数表”和“串口参数表”以及有人云功能，心跳注册包功能和Httpd Client包头设置。分为四个包返回，分别为130字节和50字节，85字节，302字节。
